(11) Lajstromszám: E (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA

Átírás

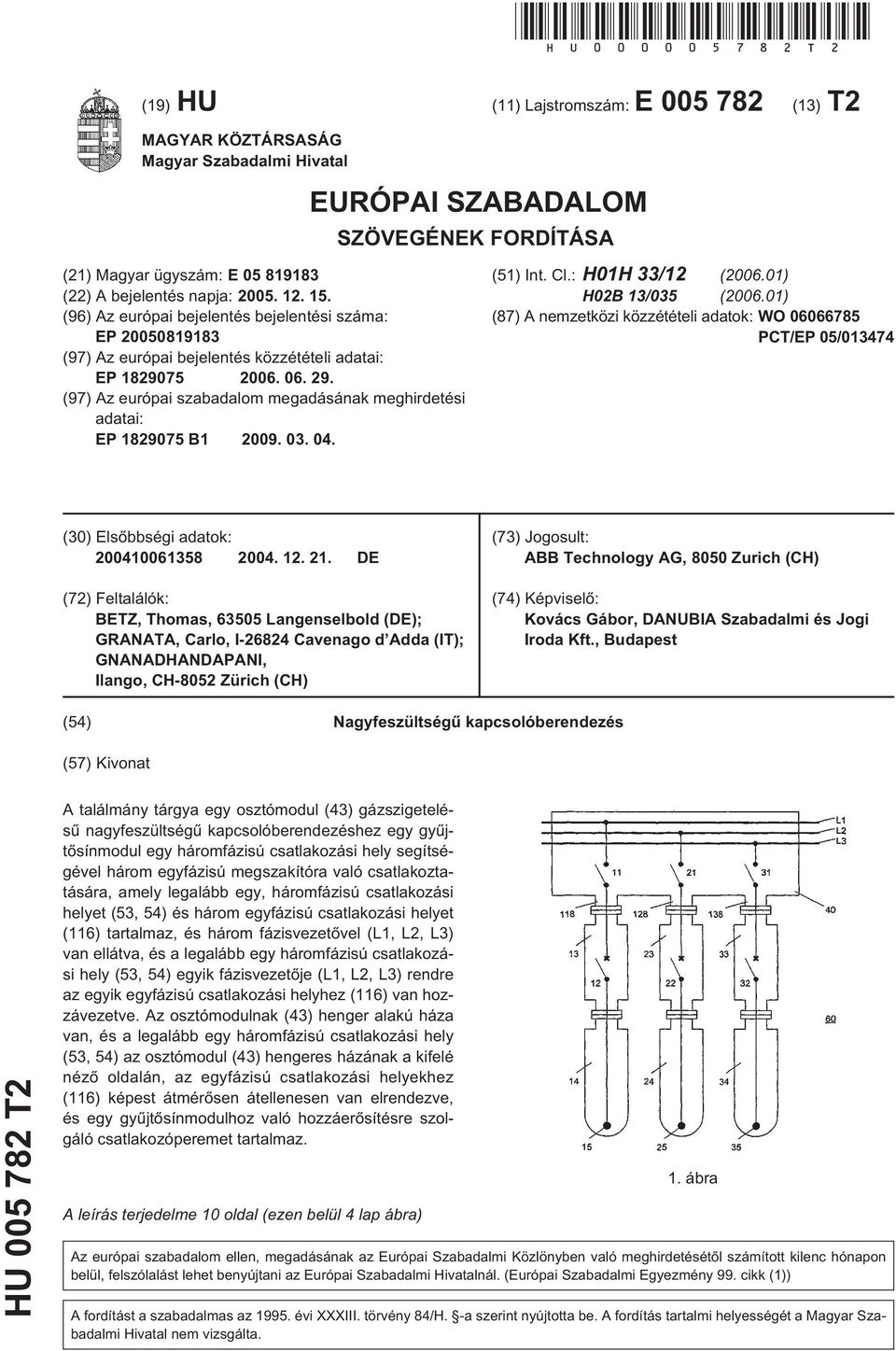

1 !HU T2! (19) HU (11) Lajstromszám: E (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E (22) A bejelentés napja: (96) Az európai bejelentés bejelentési száma: EP (97) Az európai bejelentés közzétételi adatai: EP (97) Az európai szabadalom megadásának meghirdetési adatai: EP B (1) Int. Cl.: H01H 33/12 ( ) H02B 13/03 ( ) (87) A nemzetközi közzétételi adatok: WO PCT/EP 0/ (30) Elsõbbségi adatok: DE (72) Feltalálók: BETZ, Thomas, 630 Langenselbold (DE); GRANATA, Carlo, I Cavenago d Adda (IT); GNANADHANDAPANI, Ilango, CH-802 Zürich (CH) (73) Jogosult: ABB Technology AG, 800 Zurich (CH) (74) Képviselõ: Kovács Gábor, DANUBIA Szabadalmi és Jogi Iroda Kft., Budapest (4) Nagyfeszültségû kapcsolóberendezés (7) Kivonat HU T2 A találmány tárgya egy osztómodul (43) gázszigetelésû nagyfeszültségû kapcsolóberendezéshez egy gyûjtõsínmodul egy háromfázisú csatlakozási hely segítségével három egyfázisú megszakítóra való csatlakoztatására, amely legalább egy, háromfázisú csatlakozási helyet (3, 4) és három egyfázisú csatlakozási helyet (116) tartalmaz, és három fázisvezetõvel (L1, L2, L3) van ellátva, és a legalább egy háromfázisú csatlakozási hely (3, 4) egyik fázisvezetõje (L1, L2, L3) rendre az egyik egyfázisú csatlakozási helyhez (116) van hozzávezetve. Az osztómodulnak (43) henger alakú háza van, és a legalább egy háromfázisú csatlakozási hely (3, 4) az osztómodul (43) hengeres házának a kifelé nézõ oldalán, az egyfázisú csatlakozási helyekhez (116) képest átmérõsen átellenesen van elrendezve, és egy gyûjtõsínmodulhoz való hozzáerõsítésre szolgáló csatlakozóperemet tartalmaz. A leírás terjedelme 10 oldal (ezen belül 4 lap ábra) 1. ábra Az európai szabadalom ellen, megadásának az Európai Szabadalmi Közlönyben való meghirdetésétõl számított kilenc hónapon belül, felszólalást lehet benyújtani az Európai Szabadalmi Hivatalnál. (Európai Szabadalmi Egyezmény 99. cikk (1)) A fordítást a szabadalmas az 199. évi XXXIII. törvény 84/H. -a szerint nyújtotta be. A fordítás tartalmi helyességét a Magyar Szabadalmi Hivatal nem vizsgálta.

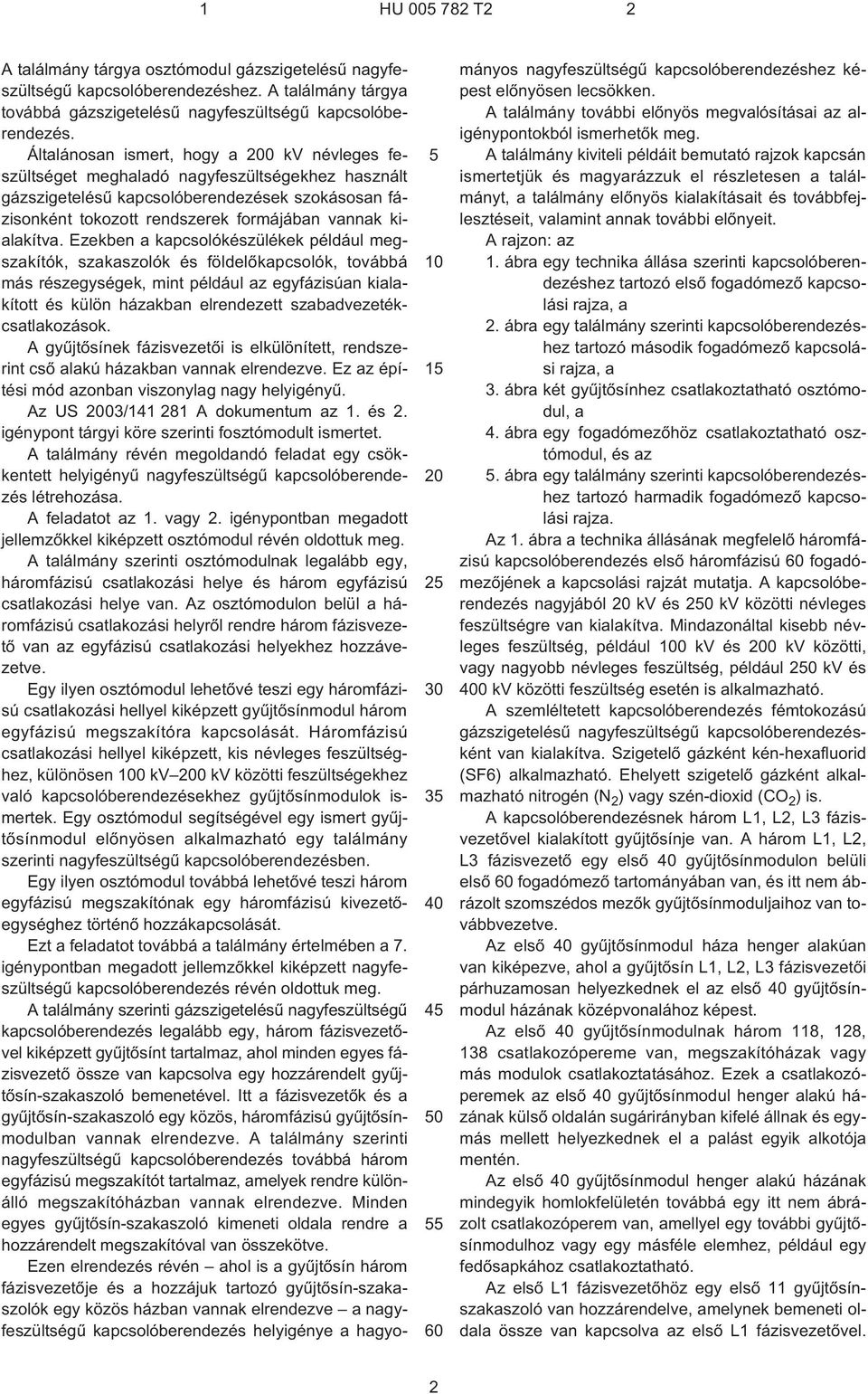

2 1 HU T A találmány tárgya osztómodul gázszigetelésû nagyfeszültségû kapcsolóberendezéshez. A találmány tárgya továbbá gázszigetelésû nagyfeszültségû kapcsolóberendezés. Általánosan ismert, hogy a 200 kv névleges feszültséget meghaladó nagyfeszültségekhez használt gázszigetelésû kapcsolóberendezések szokásosan fázisonként tokozott rendszerek formájában vannak kialakítva. Ezekben a kapcsolókészülékek például megszakítók, szakaszolók és földelõkapcsolók, továbbá más részegységek, mint például az egyfázisúan kialakított és külön házakban elrendezett szabadvezetékcsatlakozások. A gyûjtõsínek fázisvezetõi is elkülönített, rendszerint csõ alakú házakban vannak elrendezve. Ez az építési mód azonban viszonylag nagy helyigényû. Az US 2003/ A dokumentum az 1. és 2. igénypont tárgyi köre szerinti fosztómodult ismertet. A találmány révén megoldandó feladat egy csökkentett helyigényû nagyfeszültségû kapcsolóberendezés létrehozása. A feladatot az 1. vagy 2. igénypontban megadott jellemzõkkel kiképzett osztómodul révén oldottuk meg. A találmány szerinti osztómodulnak legalább egy, háromfázisú csatlakozási helye és három egyfázisú csatlakozási helye van. Az osztómodulon belül a háromfázisú csatlakozási helyrõl rendre három fázisvezetõ van az egyfázisú csatlakozási helyekhez hozzávezetve. Egy ilyen osztómodul lehetõvé teszi egy háromfázisú csatlakozási hellyel kiképzett gyûjtõsínmodul három egyfázisú megszakítóra kapcsolását. Háromfázisú csatlakozási hellyel kiképzett, kis névleges feszültséghez, különösen 100 kv 200 kv közötti feszültségekhez való kapcsolóberendezésekhez gyûjtõsínmodulok ismertek. Egy osztómodul segítségével egy ismert gyûjtõsínmodul elõnyösen alkalmazható egy találmány szerinti nagyfeszültségû kapcsolóberendezésben. Egy ilyen osztómodul továbbá lehetõvé teszi három egyfázisú megszakítónak egy háromfázisú kivezetõegységhez történõ hozzákapcsolását. Ezt a feladatot továbbá a találmány értelmében a 7. igénypontban megadott jellemzõkkel kiképzett nagyfeszültségû kapcsolóberendezés révén oldottuk meg. A találmány szerinti gázszigetelésû nagyfeszültségû kapcsolóberendezés legalább egy, három fázisvezetõvel kiképzett gyûjtõsínt tartalmaz, ahol minden egyes fázisvezetõ össze van kapcsolva egy hozzárendelt gyûjtõsín-szakaszoló bemenetével. Itt a fázisvezetõk és a gyûjtõsín-szakaszoló egy közös, háromfázisú gyûjtõsínmodulban vannak elrendezve. A találmány szerinti nagyfeszültségû kapcsolóberendezés továbbá három egyfázisú megszakítót tartalmaz, amelyek rendre különálló megszakítóházban vannak elrendezve. Minden egyes gyûjtõsín-szakaszoló kimeneti oldala rendre a hozzárendelt megszakítóval van összekötve. Ezen elrendezés révén ahol is a gyûjtõsín három fázisvezetõje és a hozzájuk tartozó gyûjtõsín-szakaszolók egy közös házban vannak elrendezve a nagyfeszültségû kapcsolóberendezés helyigénye a hagyományos nagyfeszültségû kapcsolóberendezéshez képest elõnyösen lecsökken. A találmány további elõnyös megvalósításai az aligénypontokból ismerhetõk meg. A találmány kiviteli példáit bemutató rajzok kapcsán ismertetjük és magyarázzuk el részletesen a találmányt, a találmány elõnyös kialakításait és továbbfejlesztéseit, valamint annak további elõnyeit. A rajzon: az 1. ábra egy technika állása szerinti kapcsolóberendezéshez tartozó elsõ fogadómezõ kapcsolási rajza, a 2. ábra egy találmány szerinti kapcsolóberendezéshez tartozó második fogadómezõ kapcsolási rajza, a 3. ábra két gyûjtõsínhez csatlakoztatható osztómodul, a 4. ábra egy fogadómezõhöz csatlakoztatható osztómodul, és az. ábra egy találmány szerinti kapcsolóberendezéshez tartozó harmadik fogadómezõ kapcsolási rajza. Az 1. ábra a technika állásának megfelelõ háromfázisú kapcsolóberendezés elsõ háromfázisú 60 fogadómezõjének a kapcsolási rajzát mutatja. A kapcsolóberendezés nagyjából 20 kv és 20 kv közötti névleges feszültségre van kialakítva. Mindazonáltal kisebb névleges feszültség, például 100 kv és 200 kv közötti, vagy nagyobb névleges feszültség, például 20 kv és 400 kv közötti feszültség esetén is alkalmazható. A szemléltetett kapcsolóberendezés fémtokozású gázszigetelésû nagyfeszültségû kapcsolóberendezésként van kialakítva. Szigetelõ gázként kén-hexafluorid (SF6) alkalmazható. Ehelyett szigetelõ gázként alkalmazható nitrogén (N 2 ) vagy szén-dioxid (CO 2 ) is. A kapcsolóberendezésnek három L1, L2, L3 fázisvezetõvel kialakított gyûjtõsínje van. A három L1, L2, L3 fázisvezetõ egy elsõ 40 gyûjtõsínmodulon belüli elsõ 60 fogadómezõ tartományában van, és itt nem ábrázolt szomszédos mezõk gyûjtõsínmoduljaihoz van továbbvezetve. Az elsõ 40 gyûjtõsínmodul háza henger alakúan van kiképezve, ahol a gyûjtõsín L1, L2, L3 fázisvezetõi párhuzamosan helyezkednek el az elsõ 40 gyûjtõsínmodul házának középvonalához képest. Az elsõ 40 gyûjtõsínmodulnak három 118, 128, 138 csatlakozópereme van, megszakítóházak vagy más modulok csatlakoztatásához. Ezek a csatlakozóperemek az elsõ 40 gyûjtõsínmodul henger alakú házának külsõ oldalán sugárirányban kifelé állnak és egymás mellett helyezkednek el a palást egyik alkotója mentén. Az elsõ 40 gyûjtõsínmodul henger alakú házának mindegyik homlokfelületén továbbá egy itt nem ábrázolt csatlakozóperem van, amellyel egy további gyûjtõsínmodulhoz vagy egy másféle elemhez, például egy fedõsapkához csatlakoztatható. Az elsõ L1 fázisvezetõhöz egy elsõ 11 gyûjtõsínszakaszoló van hozzárendelve, amelynek bemeneti oldala össze van kapcsolva az elsõ L1 fázisvezetõvel. 2

3 1 HU T2 2 A 11 gyûjtõsín-szakaszoló ebben az esetben ugyancsak az elsõ 40 gyûjtõsínmodulon belül van elhelyezve. Ennek megfelelõen a második L2 fázisvezetõ egy második 21 gyûjtõsín-szakaszolóval és a harmadik L3 fázisvezetõ egy harmadik 31 gyûjtõsín-szakaszolóval van összekötve. Minden egyes 11, 21, 31 gyûjtõsín-szakaszolóhoz továbbá egy itt nem ábrázolt földelõkapcsoló van hozzárendelve, amely össze van kapcsolva a vonatkozó 11, 21, 31 gyûjtõsín-szakaszolók kimenetével. A 11, 21, 31 gyûjtõsín-szakaszolók és a hozzájuk társított földelõkapcsolók ilyenkor különálló kapcsolókészülékként vagy kombinált szakaszoló-földelõ kapcsolóként alakíthatók ki. A 11, 21, 31 gyûjtõsín-szakaszolók különösen tolómechanikás szakaszolóként alakíthatók ki, azonban forgótengelyes szakaszolóként való kialakítás is elképzelhetõ. Az elsõ 11 gyûjtõsín-szakaszolóhoz egy elsõ 12 megszakító van hozzárendelve, és kimenete azzal van összekötve. Az elsõ 12 megszakító egy különálló elsõ 13 megszakítóházban van elrendezve, amely össze van erõsítve az elsõ 40 gyûjtõsínmodul elsõ 118 csatlakozóperemével. Ennek megfelelõen a második 21 gyûjtõsín-szakaszolóhoz egy második 22 megszakító van hozzárendelve. Ilyenkor a második 22 megszakító egy különálló, második 23 megszakítóházban van elrendezve, amely az elsõ 40 gyûjtõsínmodul második 128 csatlakozópereméhez van hozzáerõsítve. A harmadik 31 gyûjtõsínszakaszolóhoz egy harmadik 32 megszakító van hozzárendelve. A harmadik 32 megszakító egy különálló harmadik 33 megszakítóházban van elrendezve, amely az elsõ 40 gyûjtõsínmodul harmadik 138 csatlakozópereméhez van hozzáerõsítve. A 11, 21, 31 gyûjtõsín-szakaszolók és a 12, 22, 32 megszakítók közötti összekötõ vezetõk ilyenkor rendre elkülönítve, az elsõ 40 gyûjtõsínmodul három csatlakozópereme közül az egyiken vannak átvezetve. Ezen túlmenõen a 13, 23, 33 megszakítóházak és az elsõ 40 gyûjtõsínmodul három 118, 128, 138 csatlakozóperemei közé beiktatható egy közdarab. Egy ilyen közdarab például leágazó darabként van kialakítva, és lehetõvé teszi kettõ vagy több gyûjtõsín csatlakoztatását. Ezen a módon a megszakító viszonylag egyszerûen összekapcsolható több gyûjtõsínnel. Az elsõ 13 megszakítóházhoz egy elsõ 14 kivezetõház kapcsolódik, amely itt nem ábrázolt és egymás után kapcsolt több szegmensre van felosztva. Az elsõ 14 kivezetõház szegmenseiben továbbá itt nem ábrázolt más részegységek, például kivezetõ szakaszoló és kivezetõ földelõkapcsoló van elrendezve. Az elsõ 14 kivezetõháznak elsõ 1 kábelcsatlakozási pontja van, amelyre egy nagyfeszültségû kábel csatlakoztatható. Ennek megfelelõen a második 23 megszakítóház egy második 24 kivezetõházzal van összekötve, amelynek második 2 kábelcsatlakozási pontja van, és a harmadik 33 megszakítóház egy harmadik 34 kivezetõházzal van összekapcsolva, amely harmadik 3 kábelcsatlakozási ponttal van ellátva A 14, 24, 34 kivezetõházakon itt nem ábrázolt feszültségváltók vannak elrendezve, amelyek össze vannak kapcsolva a megfelelõ L1, L2, L3 fázisvezetõkkel, és azok feszültségét mérik a földhöz képest. A 1, 2, 3 kábelcsatlakozási pontok helyett minden további nélkül, szabadtéri átvezetések is alkalmazhatók egy szabadvezeték vezetõihez történõ csatlakozáshoz. A találmány szerinti gondolaton belül elképzelhetõ transzformátor csatlakoztatásához szükséges csatlakozóelemek alkalmazása is. A 2. ábra a találmány szerinti háromfázisú kapcsolóberendezés második háromfázisú 70 fogadómezõjének a kapcsolási rajzát mutatja. A továbbiakban azonos fajtájú alkatrészekhez ugyanazon hivatkozási jeleket alkalmazzuk, mint az 1. ábra esetében. Az 1. ábrához hasonlóan a gyûjtõsín L1, L2, L3 fázisvezetõi egy második, henger alakkal kiképzett 41 gyûjtõsínmodul belsejében annak középvonalával párhuzamosan futnak, és az L1, L2, L3 fázisvezetõkhöz hozzátársított 11, 21, 31 gyûjtõsín-szakaszolók a második 41 gyûjtõsínmodul házának belsejében vannak elrendezve. A második 41 gyûjtõsínmodul házának külsõ oldalán sugárirányban kifelé állva elrendezett csatlakozóperemek vannak, amelyekhez egy elsõ 42 osztómodul van hozzáerõsítve. A második 41 gyûjtõsínmodul henger alakú házának minden egyes homlokfelületén továbbá egy itt nem ábrázolt csatlakozóperem van egy további gyûjtõsínmodulhoz való csatlakoztatáshoz, vagy egy másféle elem, például egy fedõsapka rögzítéséhez. Az elsõ 42 osztómodulnak elsõ háromfázisú 1 csatlakozási helye van, amelynek segítségével rákapcsolódik a 11, 21, 31 gyûjtõsín-szakaszolók kimenetéhez. Az elsõ 42 osztómodul elsõ háromfázisú 1 csatlakozási helye továbbá egy csatlakozóperemet tartalmaz, amelynél fogva az elsõ 42 osztómodul összekapcsolható, például összecsavarozható a második 41 gyûjtõsínmodul csatlakozócsonkjával. Az elsõ 42 osztómodulnak továbbá három egyfázisú 16, 26, 36 csatlakozási helye van, amelyekhez rendre egy egyfázisú 12, 22, 32 megszakító csatlakozik. Az elsõ 42 osztómodul háza és a 13, 23, 33 megszakítóházak közötti csatlakozás is csatlakozóperemek segítségével van létrehozva. Valamennyi kapcsolókészülék, mint például a 12, 22, 32 megszakító, a 11, 21, 31 gyûjtõsín-szakaszolók vagy földelõk az elsõ 42 osztómodul házán kívül vannak elrendezve. A 42 osztómodul belsõ terében kizárólag merev villamos vezetékek vannak az egyfázisú 16, 26, 36 csatlakozási helyektõl az elsõ háromfázisú 1 csatlakozási helyhez vezetve. A 13, 23, 33 megszakítóház kivezetési oldalához egy harmadik 44 osztómodul kapcsolódik. Ehhez a harmadik 44 osztómodulnak három egyfázisú 18, 28, 38 csatlakozási helye van, amelyek segítségével rendre össze van kötve az egyik 13, 23, 33 megszakítóházzal. A harmadik 44 osztómodulnak továbbá egy második háromfázisú 2 csatlakozási helye van, amelyhez egy háromfázisú 46 kivezetõ egység csatlakozik. 3

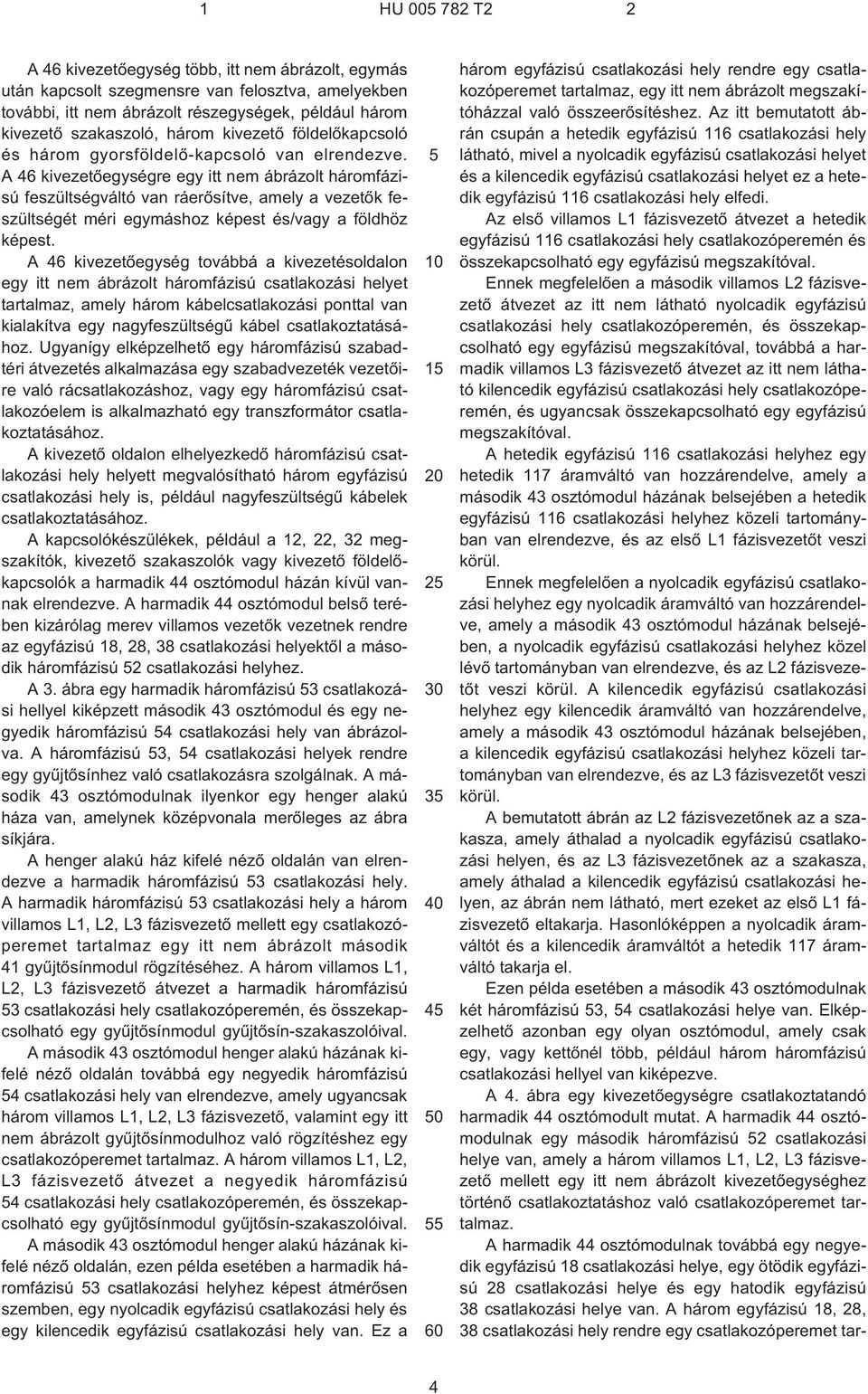

4 1 HU T2 2 A 46 kivezetõegység több, itt nem ábrázolt, egymás után kapcsolt szegmensre van felosztva, amelyekben további, itt nem ábrázolt részegységek, például három kivezetõ szakaszoló, három kivezetõ földelõkapcsoló és három gyorsföldelõ-kapcsoló van elrendezve. A 46 kivezetõegységre egy itt nem ábrázolt háromfázisú feszültségváltó van ráerõsítve, amely a vezetõk feszültségét méri egymáshoz képest és/vagy a földhöz képest. A 46 kivezetõegység továbbá a kivezetésoldalon egy itt nem ábrázolt háromfázisú csatlakozási helyet tartalmaz, amely három kábelcsatlakozási ponttal van kialakítva egy nagyfeszültségû kábel csatlakoztatásához. Ugyanígy elképzelhetõ egy háromfázisú szabadtéri átvezetés alkalmazása egy szabadvezeték vezetõire való rácsatlakozáshoz, vagy egy háromfázisú csatlakozóelem is alkalmazható egy transzformátor csatlakoztatásához. A kivezetõ oldalon elhelyezkedõ háromfázisú csatlakozási hely helyett megvalósítható három egyfázisú csatlakozási hely is, például nagyfeszültségû kábelek csatlakoztatásához. A kapcsolókészülékek, például a 12, 22, 32 megszakítók, kivezetõ szakaszolók vagy kivezetõ földelõkapcsolók a harmadik 44 osztómodul házán kívül vannak elrendezve. A harmadik 44 osztómodul belsõ terében kizárólag merev villamos vezetõk vezetnek rendre az egyfázisú 18, 28, 38 csatlakozási helyektõl a második háromfázisú 2 csatlakozási helyhez. A 3. ábra egy harmadik háromfázisú 3 csatlakozási hellyel kiképzett második 43 osztómodul és egy negyedik háromfázisú 4 csatlakozási hely van ábrázolva. A háromfázisú 3, 4 csatlakozási helyek rendre egy gyûjtõsínhez való csatlakozásra szolgálnak. A második 43 osztómodulnak ilyenkor egy henger alakú háza van, amelynek középvonala merõleges az ábra síkjára. A henger alakú ház kifelé nézõ oldalán van elrendezve a harmadik háromfázisú 3 csatlakozási hely. A harmadik háromfázisú 3 csatlakozási hely a három villamos L1, L2, L3 fázisvezetõ mellett egy csatlakozóperemet tartalmaz egy itt nem ábrázolt második 41 gyûjtõsínmodul rögzítéséhez. A három villamos L1, L2, L3 fázisvezetõ átvezet a harmadik háromfázisú 3 csatlakozási hely csatlakozóperemén, és összekapcsolható egy gyûjtõsínmodul gyûjtõsín-szakaszolóival. A második 43 osztómodul henger alakú házának kifelé nézõ oldalán továbbá egy negyedik háromfázisú 4 csatlakozási hely van elrendezve, amely ugyancsak három villamos L1, L2, L3 fázisvezetõ, valamint egy itt nem ábrázolt gyûjtõsínmodulhoz való rögzítéshez egy csatlakozóperemet tartalmaz. A három villamos L1, L2, L3 fázisvezetõ átvezet a negyedik háromfázisú 4 csatlakozási hely csatlakozóperemén, és összekapcsolható egy gyûjtõsínmodul gyûjtõsín-szakaszolóival. A második 43 osztómodul henger alakú házának kifelé nézõ oldalán, ezen példa esetében a harmadik háromfázisú 3 csatlakozási helyhez képest átmérõsen szemben, egy nyolcadik egyfázisú csatlakozási hely és egy kilencedik egyfázisú csatlakozási hely van. Ez a három egyfázisú csatlakozási hely rendre egy csatlakozóperemet tartalmaz, egy itt nem ábrázolt megszakítóházzal való összeerõsítéshez. Az itt bemutatott ábrán csupán a hetedik egyfázisú 116 csatlakozási hely látható, mivel a nyolcadik egyfázisú csatlakozási helyet és a kilencedik egyfázisú csatlakozási helyet ez a hetedik egyfázisú 116 csatlakozási hely elfedi. Az elsõ villamos L1 fázisvezetõ átvezet a hetedik egyfázisú 116 csatlakozási hely csatlakozóperemén és összekapcsolható egy egyfázisú megszakítóval. Ennek megfelelõen a második villamos L2 fázisvezetõ átvezet az itt nem látható nyolcadik egyfázisú csatlakozási hely csatlakozóperemén, és összekapcsolható egy egyfázisú megszakítóval, továbbá a harmadik villamos L3 fázisvezetõ átvezet az itt nem látható kilencedik egyfázisú csatlakozási hely csatlakozóperemén, és ugyancsak összekapcsolható egy egyfázisú megszakítóval. A hetedik egyfázisú 116 csatlakozási helyhez egy hetedik 117 áramváltó van hozzárendelve, amely a második 43 osztómodul házának belsejében a hetedik egyfázisú 116 csatlakozási helyhez közeli tartományban van elrendezve, és az elsõ L1 fázisvezetõt veszi körül. Ennek megfelelõen a nyolcadik egyfázisú csatlakozási helyhez egy nyolcadik áramváltó van hozzárendelve, amely a második 43 osztómodul házának belsejében, a nyolcadik egyfázisú csatlakozási helyhez közel lévõ tartományban van elrendezve, és az L2 fázisvezetõt veszi körül. A kilencedik egyfázisú csatlakozási helyhez egy kilencedik áramváltó van hozzárendelve, amely a második 43 osztómodul házának belsejében, a kilencedik egyfázisú csatlakozási helyhez közeli tartományban van elrendezve, és az L3 fázisvezetõt veszi körül. A bemutatott ábrán az L2 fázisvezetõnek az a szakasza, amely áthalad a nyolcadik egyfázisú csatlakozási helyen, és az L3 fázisvezetõnek az a szakasza, amely áthalad a kilencedik egyfázisú csatlakozási helyen, az ábrán nem látható, mert ezeket az elsõ L1 fázisvezetõ eltakarja. Hasonlóképpen a nyolcadik áramváltót és a kilencedik áramváltót a hetedik 117 áramváltó takarja el. Ezen példa esetében a második 43 osztómodulnak két háromfázisú 3, 4 csatlakozási helye van. Elképzelhetõ azonban egy olyan osztómodul, amely csak egy, vagy kettõnél több, például három háromfázisú csatlakozási hellyel van kiképezve. A 4. ábra egy kivezetõegységre csatlakoztatandó harmadik 44 osztómodult mutat. A harmadik 44 osztómodulnak egy második háromfázisú 2 csatlakozási helye van, amely a három villamos L1, L2, L3 fázisvezetõ mellett egy itt nem ábrázolt kivezetõegységhez történõ csatlakoztatáshoz való csatlakozóperemet tartalmaz. A harmadik 44 osztómodulnak továbbá egy negyedik egyfázisú 18 csatlakozási helye, egy ötödik egyfázisú 28 csatlakozási helye és egy hatodik egyfázisú 38 csatlakozási helye van. A három egyfázisú 18, 28, 38 csatlakozási hely rendre egy csatlakozóperemet tar- 4

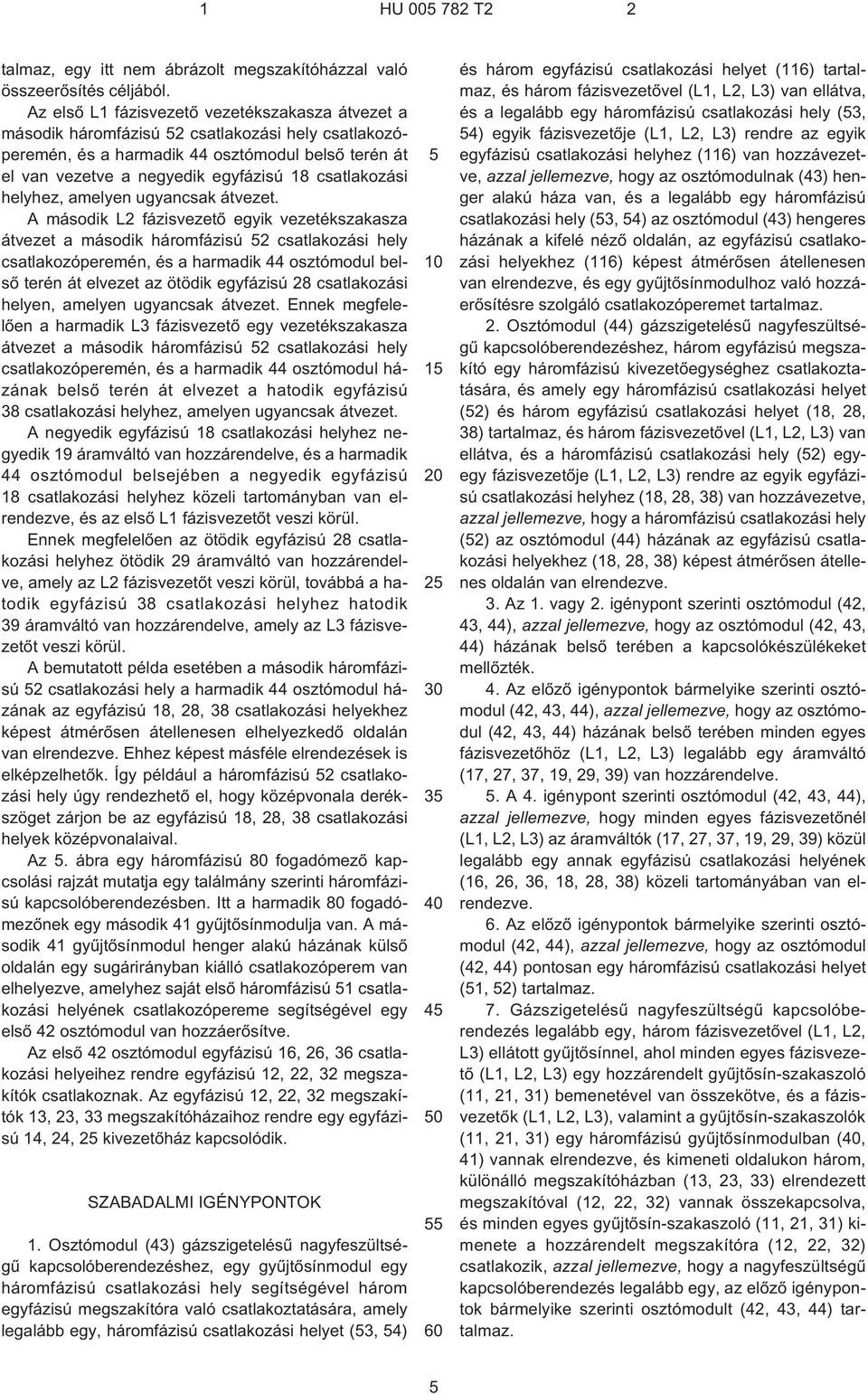

5 1 HU T2 2 talmaz, egy itt nem ábrázolt megszakítóházzal való összeerõsítés céljából. Az elsõ L1 fázisvezetõ vezetékszakasza átvezet a második háromfázisú 2 csatlakozási hely csatlakozóperemén, és a harmadik 44 osztómodul belsõ terén át el van vezetve a negyedik egyfázisú 18 csatlakozási helyhez, amelyen ugyancsak átvezet. A második L2 fázisvezetõ egyik vezetékszakasza átvezet a második háromfázisú 2 csatlakozási hely csatlakozóperemén, és a harmadik 44 osztómodul belsõ terén át elvezet az ötödik egyfázisú 28 csatlakozási helyen, amelyen ugyancsak átvezet. Ennek megfelelõen a harmadik L3 fázisvezetõ egy vezetékszakasza átvezet a második háromfázisú 2 csatlakozási hely csatlakozóperemén, és a harmadik 44 osztómodul házának belsõ terén át elvezet a hatodik egyfázisú 38 csatlakozási helyhez, amelyen ugyancsak átvezet. A negyedik egyfázisú 18 csatlakozási helyhez negyedik 19 áramváltó van hozzárendelve, és a harmadik 44 osztómodul belsejében a negyedik egyfázisú 18 csatlakozási helyhez közeli tartományban van elrendezve, és az elsõ L1 fázisvezetõt veszi körül. Ennek megfelelõen az ötödik egyfázisú 28 csatlakozási helyhez ötödik 29 áramváltó van hozzárendelve, amely az L2 fázisvezetõt veszi körül, továbbá a hatodik egyfázisú 38 csatlakozási helyhez hatodik 39 áramváltó van hozzárendelve, amely az L3 fázisvezetõt veszi körül. A bemutatott példa esetében a második háromfázisú 2 csatlakozási hely a harmadik 44 osztómodul házának az egyfázisú 18, 28, 38 csatlakozási helyekhez képest átmérõsen átellenesen elhelyezkedõ oldalán van elrendezve. Ehhez képest másféle elrendezések is elképzelhetõk. Így például a háromfázisú 2 csatlakozási hely úgy rendezhetõ el, hogy középvonala derékszöget zárjon be az egyfázisú 18, 28, 38 csatlakozási helyek középvonalaival. Az. ábra egy háromfázisú 80 fogadómezõ kapcsolási rajzát mutatja egy találmány szerinti háromfázisú kapcsolóberendezésben. Itt a harmadik 80 fogadómezõnek egy második 41 gyûjtõsínmodulja van. A második 41 gyûjtõsínmodul henger alakú házának külsõ oldalán egy sugárirányban kiálló csatlakozóperem van elhelyezve, amelyhez saját elsõ háromfázisú 1 csatlakozási helyének csatlakozópereme segítségével egy elsõ 42 osztómodul van hozzáerõsítve. Az elsõ 42 osztómodul egyfázisú 16, 26, 36 csatlakozási helyeihez rendre egyfázisú 12, 22, 32 megszakítók csatlakoznak. Az egyfázisú 12, 22, 32 megszakítók 13, 23, 33 megszakítóházaihoz rendre egy egyfázisú 14, 24, 2 kivezetõház kapcsolódik. SZABADALMI IGÉNYPONTOK 1. Osztómodul (43) gázszigetelésû nagyfeszültségû kapcsolóberendezéshez, egy gyûjtõsínmodul egy háromfázisú csatlakozási hely segítségével három egyfázisú megszakítóra való csatlakoztatására, amely legalább egy, háromfázisú csatlakozási helyet (3, 4) és három egyfázisú csatlakozási helyet (116) tartalmaz, és három fázisvezetõvel (L1, L2, L3) van ellátva, és a legalább egy háromfázisú csatlakozási hely (3, 4) egyik fázisvezetõje (L1, L2, L3) rendre az egyik egyfázisú csatlakozási helyhez (116) van hozzávezetve, azzal jellemezve, hogy az osztómodulnak (43) henger alakú háza van, és a legalább egy háromfázisú csatlakozási hely (3, 4) az osztómodul (43) hengeres házának a kifelé nézõ oldalán, az egyfázisú csatlakozási helyekhez (116) képest átmérõsen átellenesen van elrendezve, és egy gyûjtõsínmodulhoz való hozzáerõsítésre szolgáló csatlakozóperemet tartalmaz. 2. Osztómodul (44) gázszigetelésû nagyfeszültségû kapcsolóberendezéshez, három egyfázisú megszakító egy háromfázisú kivezetõegységhez csatlakoztatására, és amely egy háromfázisú csatlakozási helyet (2) és három egyfázisú csatlakozási helyet (18, 28, 38) tartalmaz, és három fázisvezetõvel (L1, L2, L3) van ellátva, és a háromfázisú csatlakozási hely (2) egyegy fázisvezetõje (L1, L2, L3) rendre az egyik egyfázisú csatlakozási helyhez (18, 28, 38) van hozzávezetve, azzal jellemezve, hogy a háromfázisú csatlakozási hely (2) az osztómodul (44) házának az egyfázisú csatlakozási helyekhez (18, 28, 38) képest átmérõsen átellenes oldalán van elrendezve. 3. Az 1. vagy 2. igénypont szerinti osztómodul (42, 43, 44), azzal jellemezve, hogy az osztómodul (42, 43, 44) házának belsõ terében a kapcsolókészülékeket mellõzték. 4. Az elõzõ igénypontok bármelyike szerinti osztómodul (42, 43, 44), azzal jellemezve, hogy az osztómodul (42, 43, 44) házának belsõ terében minden egyes fázisvezetõhöz (L1, L2, L3) legalább egy áramváltó (17, 27, 37, 19, 29, 39) van hozzárendelve.. A 4. igénypont szerinti osztómodul (42, 43, 44), azzal jellemezve, hogy minden egyes fázisvezetõnél (L1, L2, L3) az áramváltók (17, 27, 37, 19, 29, 39) közül legalább egy annak egyfázisú csatlakozási helyének (16, 26, 36, 18, 28, 38) közeli tartományában van elrendezve. 6. Az elõzõ igénypontok bármelyike szerinti osztómodul (42, 44), azzal jellemezve, hogy az osztómodul (42, 44) pontosan egy háromfázisú csatlakozási helyet (1, 2) tartalmaz. 7. Gázszigetelésû nagyfeszültségû kapcsolóberendezés legalább egy, három fázisvezetõvel (L1, L2, L3) ellátott gyûjtõsínnel, ahol minden egyes fázisvezetõ (L1, L2, L3) egy hozzárendelt gyûjtõsín-szakaszoló (11, 21, 31) bemenetével van összekötve, és a fázisvezetõk (L1, L2, L3), valamint a gyûjtõsín-szakaszolók (11, 21, 31) egy háromfázisú gyûjtõsínmodulban (40, 41) vannak elrendezve, és kimeneti oldalukon három, különálló megszakítóházban (13, 23, 33) elrendezett megszakítóval (12, 22, 32) vannak összekapcsolva, és minden egyes gyûjtõsín-szakaszoló (11, 21, 31) kimenete a hozzárendelt megszakítóra (12, 22, 32) csatlakozik, azzal jellemezve, hogy a nagyfeszültségû kapcsolóberendezés legalább egy, az elõzõ igénypontok bármelyike szerinti osztómodult (42, 43, 44) tartalmaz.

6 1 HU T A 7. igénypont szerinti nagyfeszültségû kapcsolóberendezés, azzal jellemezve, hogy a gyûjtõsínmodulban lévõ gyûjtõsín-szakaszolók (11, 21, 31) és a megszakítók (12, 22, 32) egy gyûjtõsín-leágazáshoz vannak hozzárendelve. 9. A 7. vagy 8. igénypont szerinti nagyfeszültségû kapcsolóberendezés, azzal jellemezve, hogy a gyûjtõsínmodul (41) és a megszakítók (12, 22, 32) közé egy osztómodul (42, 43) van közbeiktatva. 10. A 7 9. igénypontok bármelyike szerinti nagyfeszültségû kapcsolóberendezés, azzal jellemezve, hogy a kivezetõegység (46) és a megszakítók (12, 22, 32) közé egy osztómodul (44) van közbeiktatva. 11. A igénypontok bármelyike szerinti nagyfeszültségû kapcsolóberendezés, azzal jellemezve, hogy minden egyes megszakítóhoz (12, 22, 32) legalább két áramváltó van hozzárendelve, ahol legalább egy áramváltó (17, 27, 37) a hozzá tartozó megszakító (12, 22, 32) bemeneti oldalán és legalább egy áramváltó (19, 29, 39) a hozzá tartozó megszakító (12, 22, 32) kimeneti oldalán van elrendezve. 6

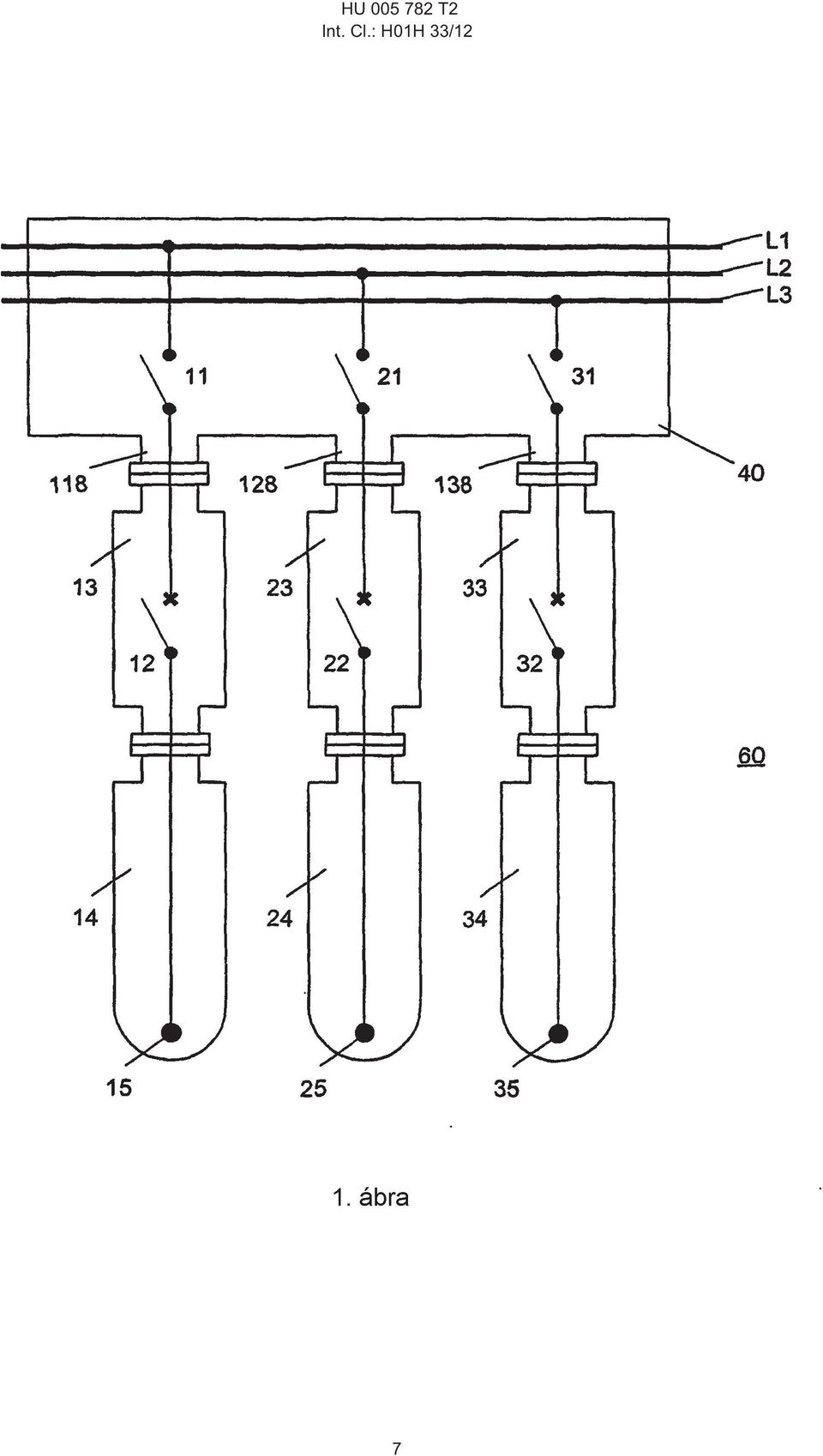

7 HU T2 Int. Cl.: H01H 33/12 7

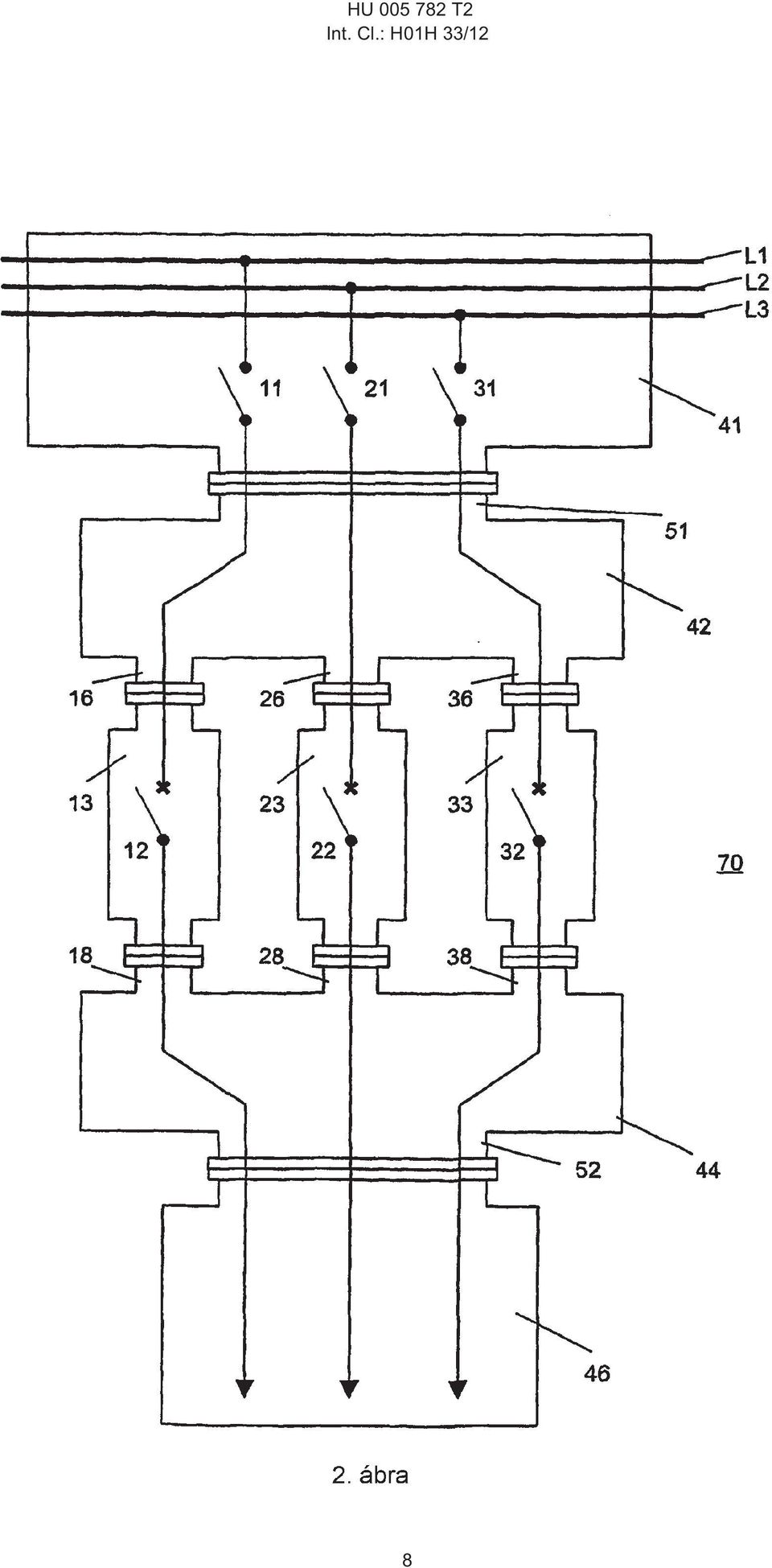

8 HU T2 Int. Cl.: H01H 33/12 8

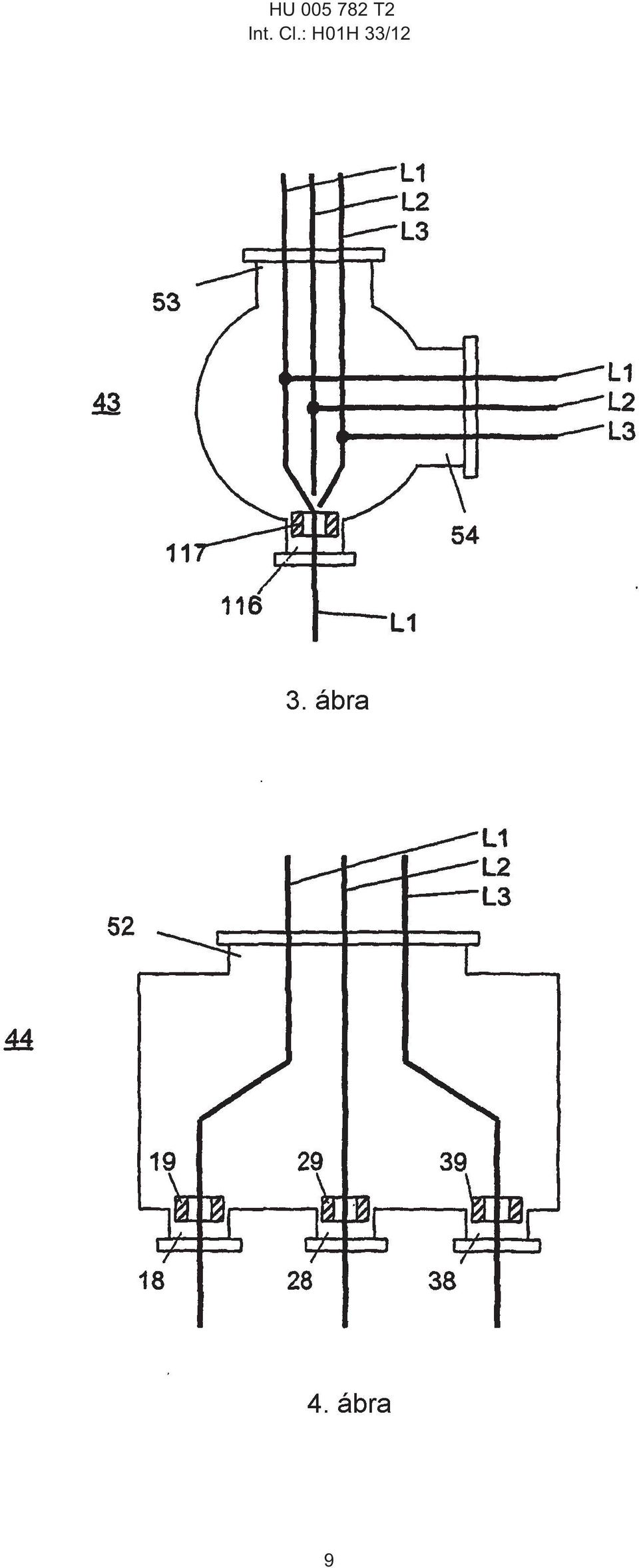

9 HU T2 Int. Cl.: H01H 33/12 9

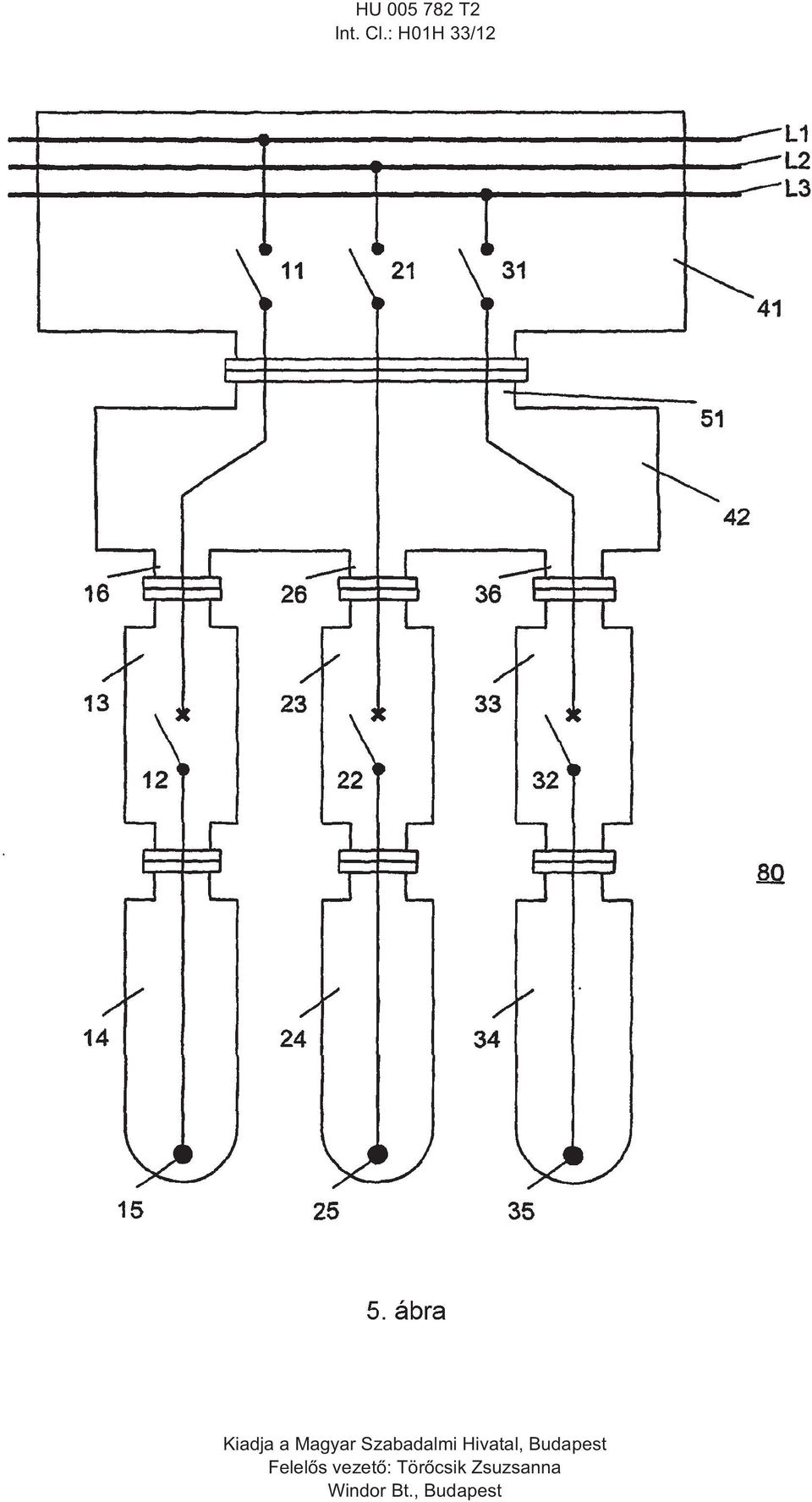

10 HU T2 Int. Cl.: H01H 33/12 Kiadja a Magyar Szabadalmi Hivatal, Budapest Felelõs vezetõ: Törõcsik Zsuzsanna Windor Bt., Budapest
