1 Cölöpalapozás

2 Cölöpalapozási alapismeretek

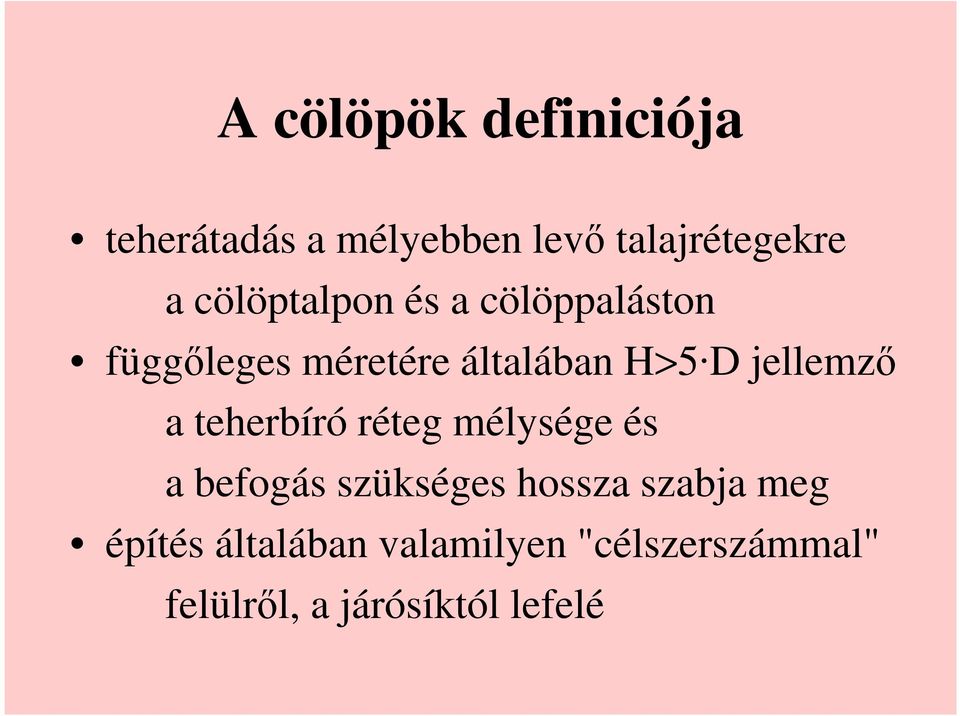

3 A cölöpök definiciója teherátadás a mélyebben levı talajrétegekre a cölöptalpon és a cölöppaláston függıleges méretére általában H>5 D jellemzı a teherbíró réteg mélysége és a befogás szükséges hossza szabja meg építés általában valamilyen "célszerszámmal" felülrıl, a járósíktól lefelé

jellemzı a teherbíró réteg mélysége és a befogás szükséges hossza

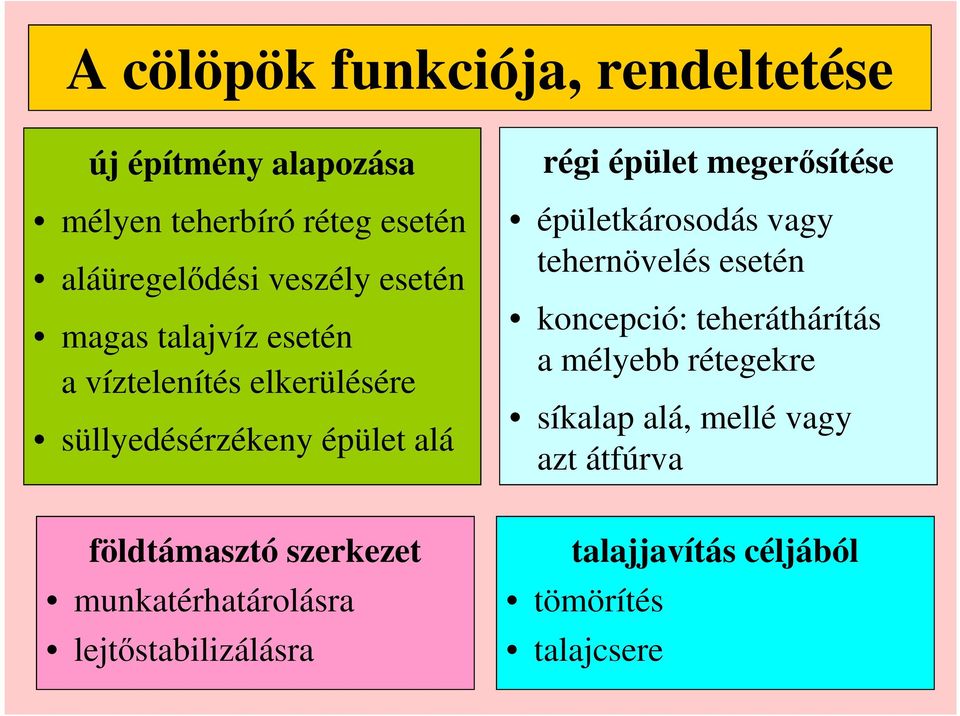

4 A cölöpök funkciója, rendeltetése új építmény alapozása mélyen teherbíró réteg esetén aláüregelıdési veszély esetén magas talajvíz esetén a víztelenítés elkerülésére süllyedésérzékeny épület alá régi épület megerısítése épületkárosodás vagy tehernövelés esetén koncepció: teheráthárítás a mélyebb rétegekre síkalap alá, mellé vagy azt átfúrva földtámasztó szerkezet munkatérhatárolásra lejtıstabilizálásra talajjavítás céljából tömörítés talajcsere

épületkárosodás vagy tehernövelés esetén koncepció: teheráthárítás a mélyebb rétegekre síkalap alá, mellé vagy

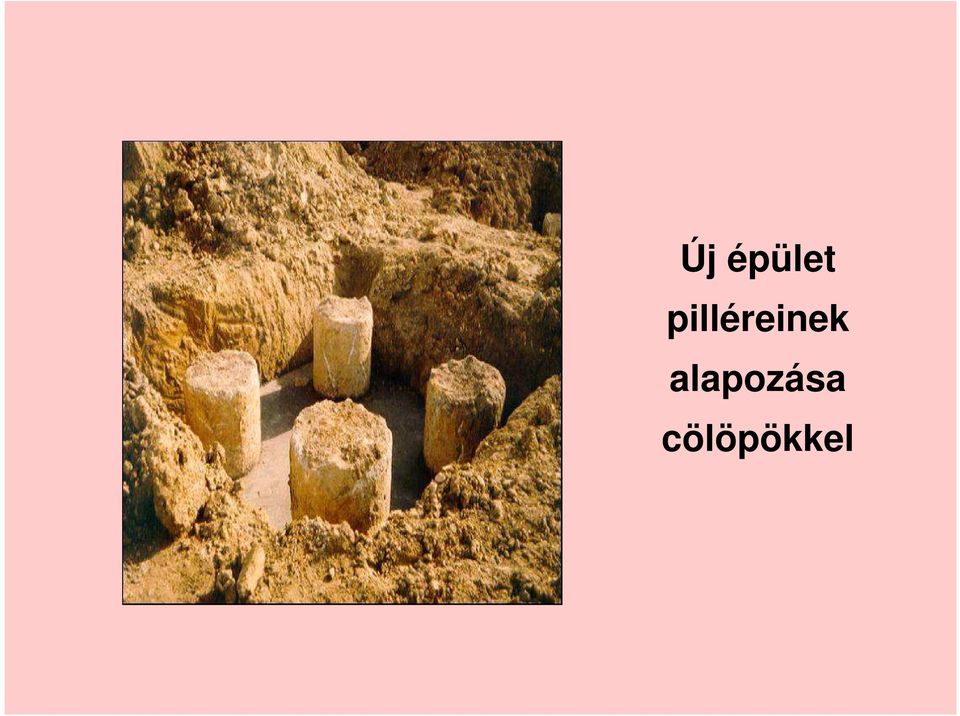

5 Új épület pilléreinek alapozása cölöpökkel

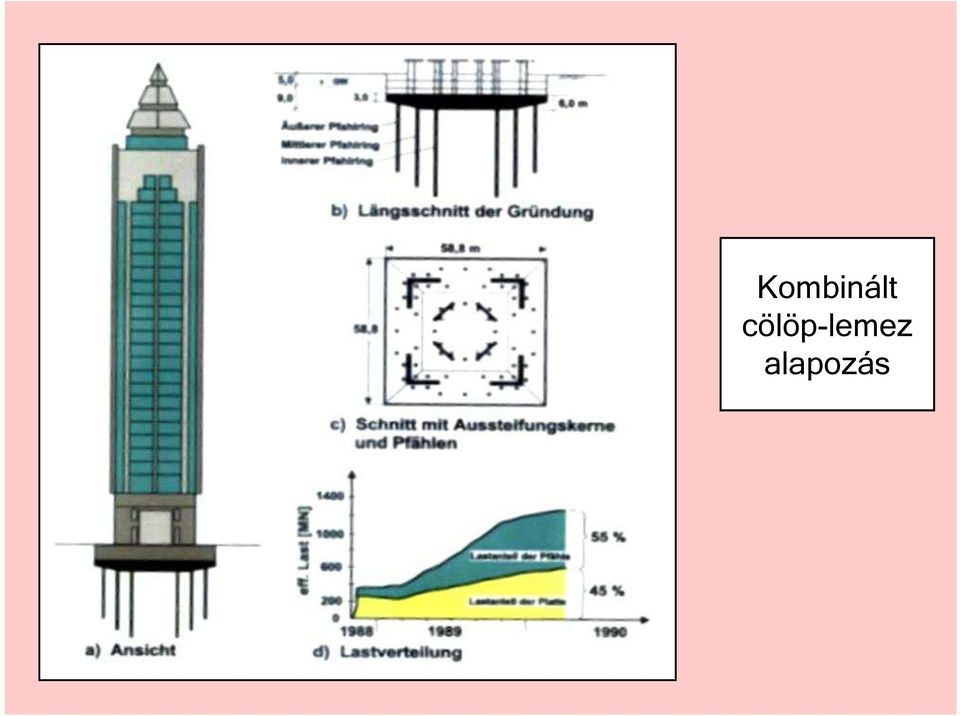

7 Kombinált cölöp-lemez alapozás

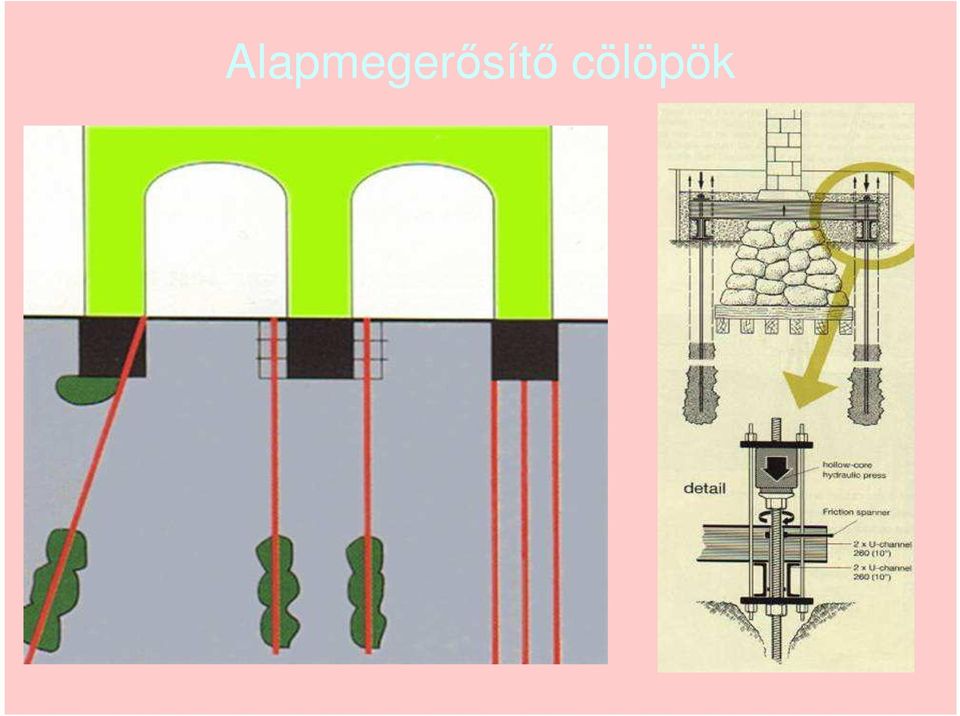

8 Alapmegerısítı cölöpök

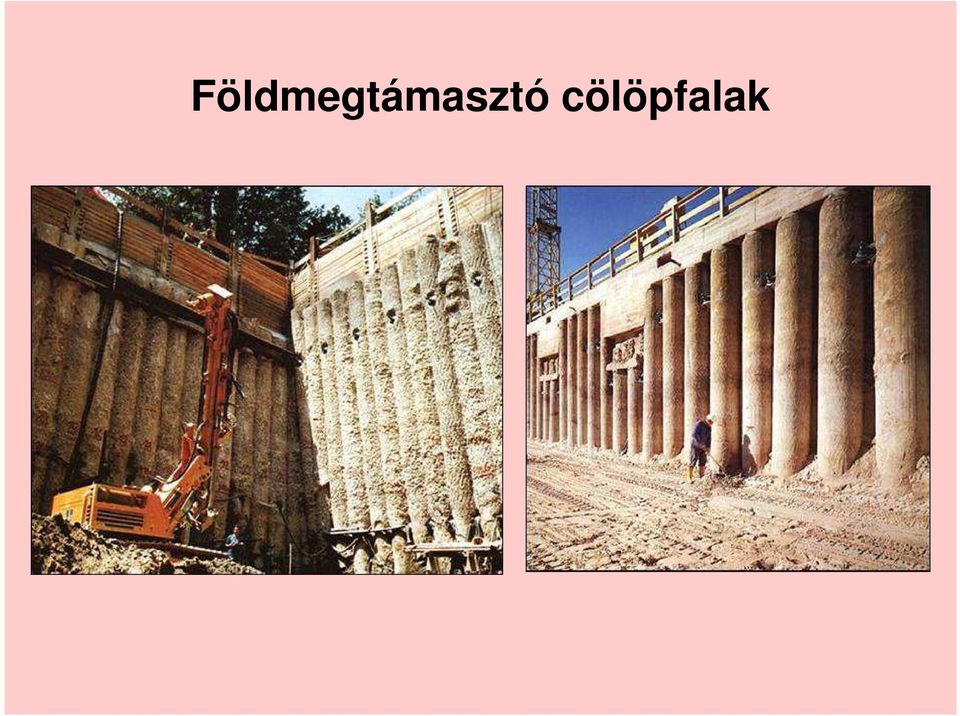

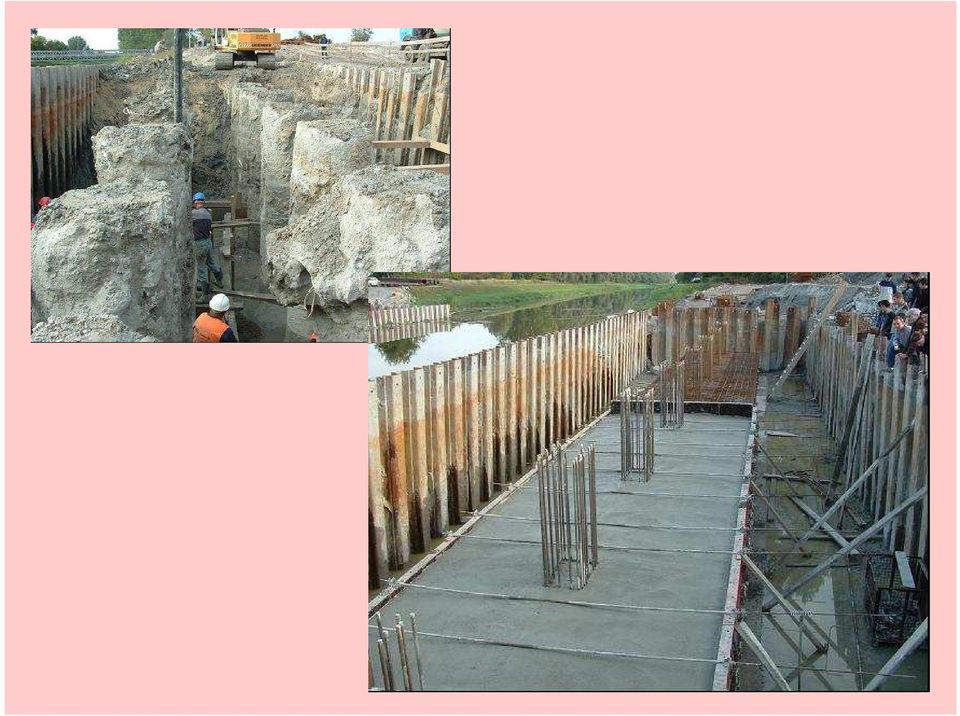

9 Földmegtámasztó cölöpfalak

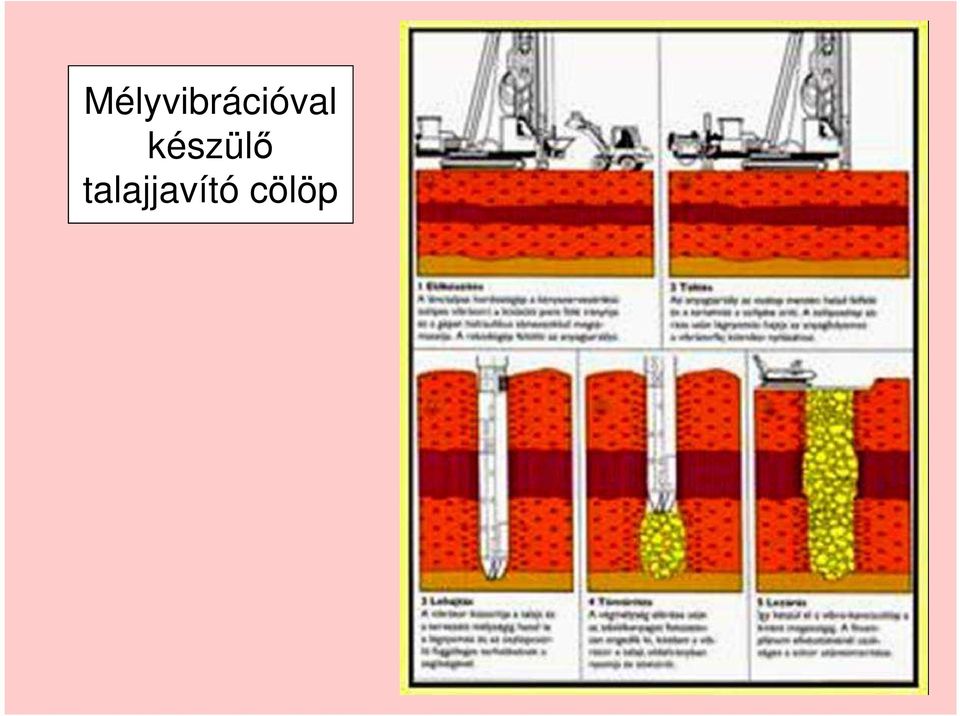

10 Mélyvibrációval készülı talajjavító cölöp

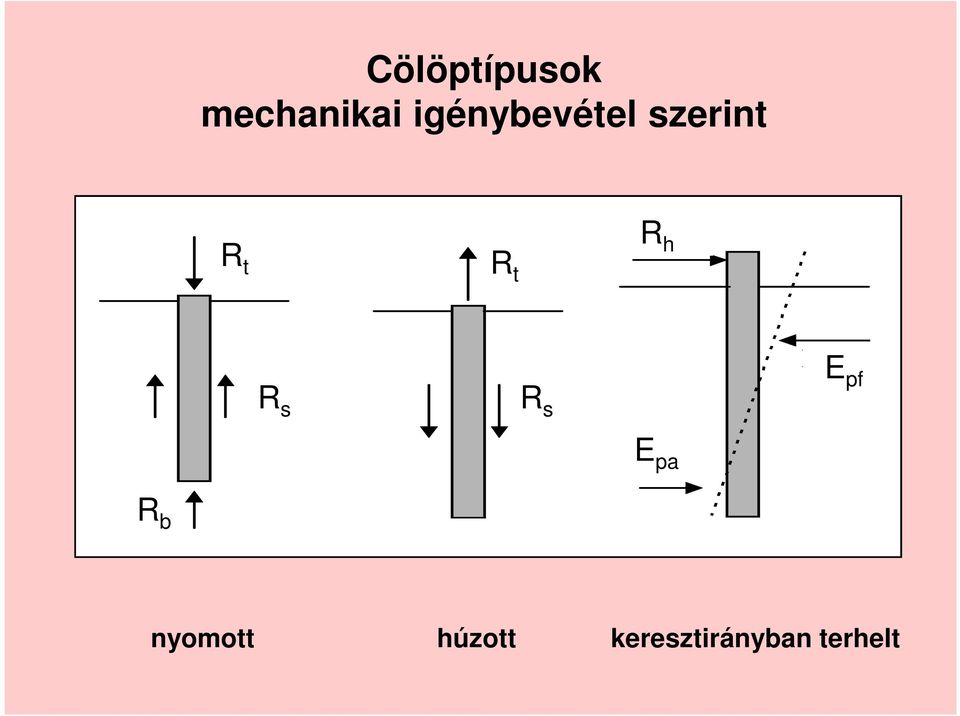

11 Cölöptípusok mechanikai igénybevétel szerint R t P N Y R t P H R h P V P K R s R s P K E P f E pf E pa E P a R b P C S nyomott húzott keresztirányban terhelt

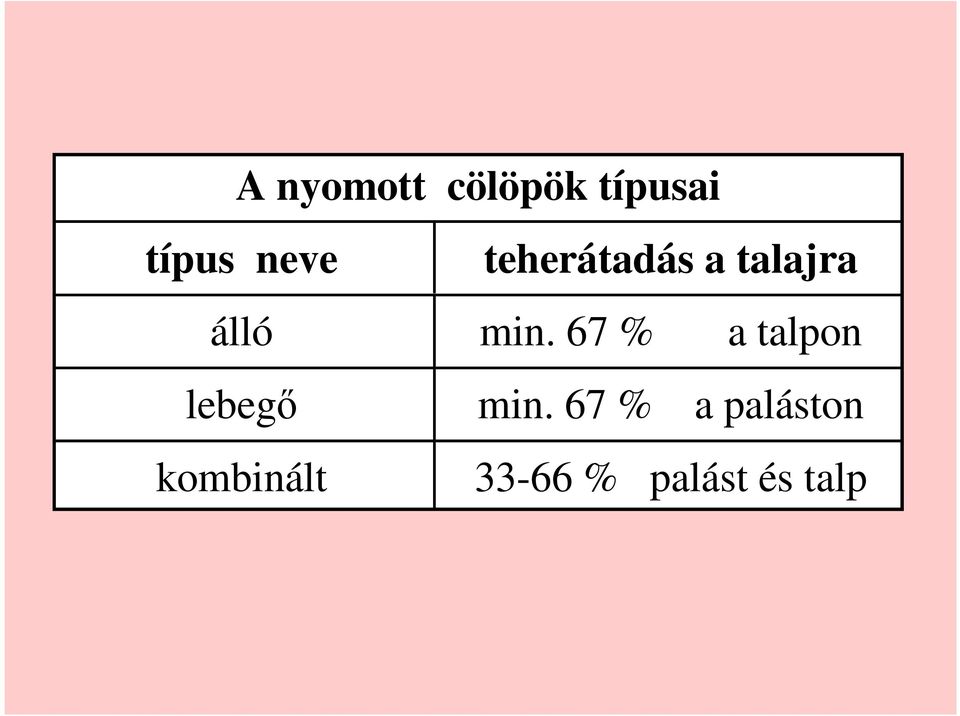

12 A nyomott cölöpök típusai típus neve teherátadás a talajra álló min. 67 % a talpon lebegı min. 67 % a paláston kombinált % palást és talp

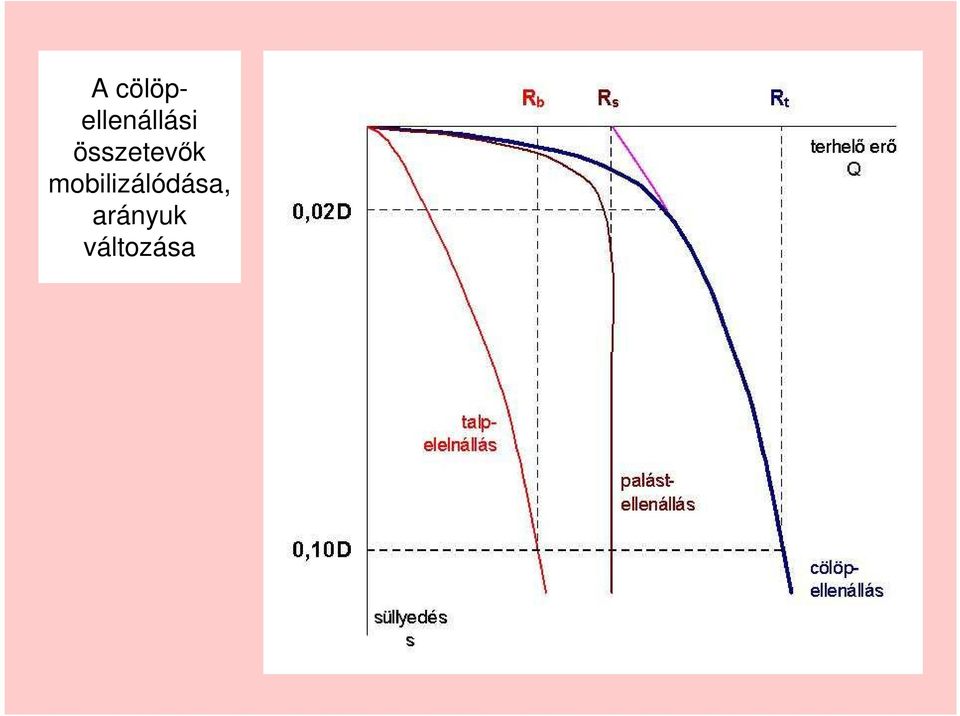

13 A cölöpellenállási összetevık mobilizálódása, arányuk változása

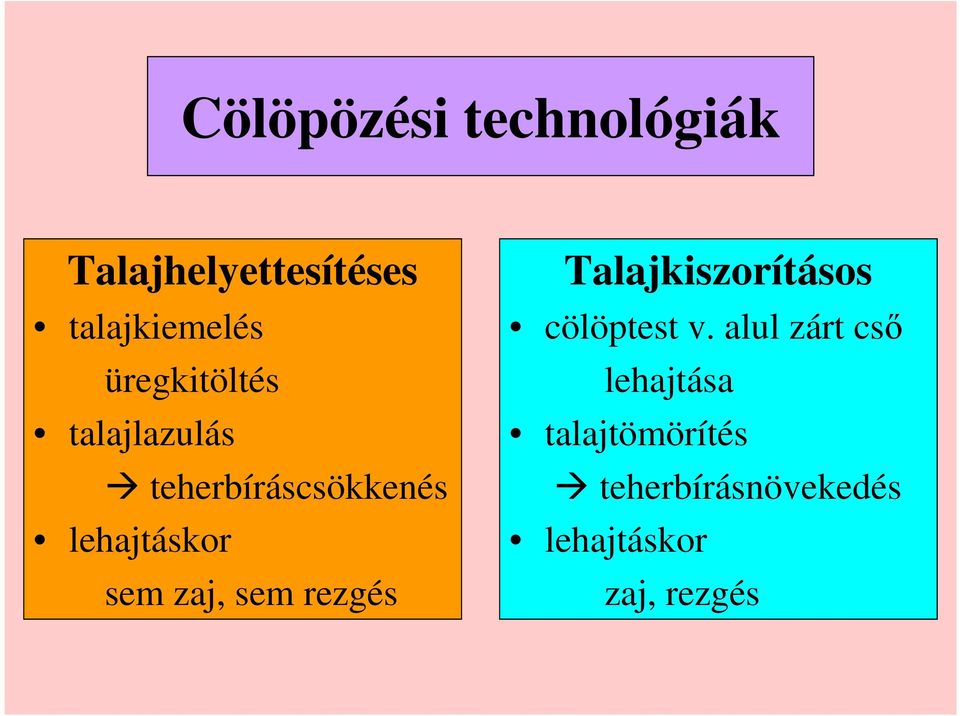

14 Cölöpözési technológiák Talajhelyettesítéses talajkiemelés üregkitöltés talajlazulás teherbíráscsökkenés lehajtáskor sem zaj, sem rezgés Talajkiszorításos cölöptest v. alul zárt csı lehajtása talajtömörítés teherbírásnövekedés lehajtáskor zaj, rezgés

zaj, sem rezgés Talajkiszorításos cölöptest v.

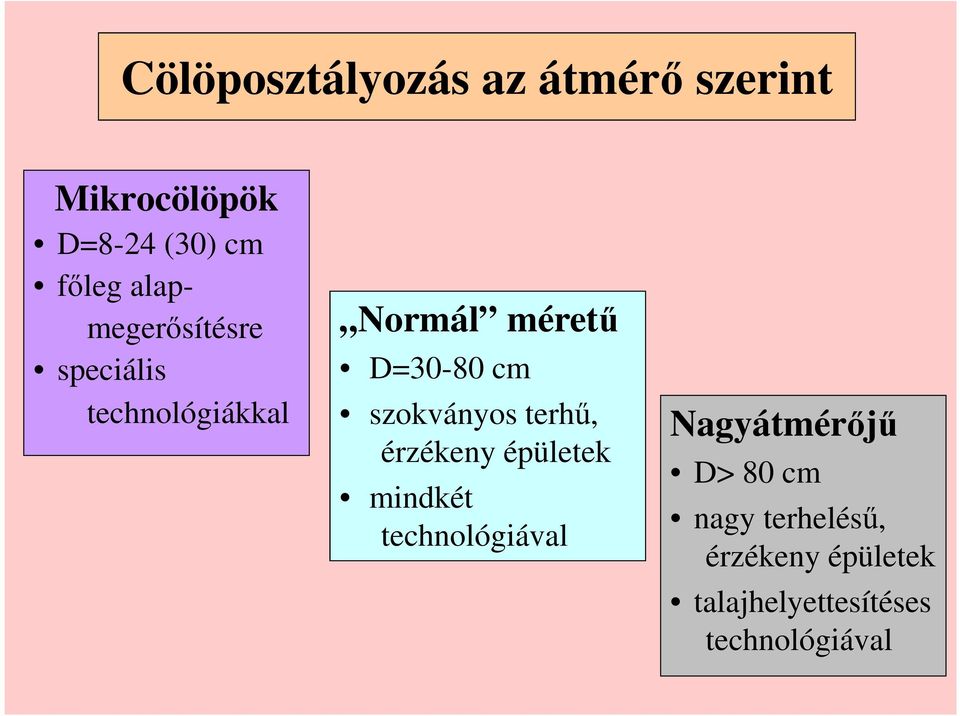

15 Cölöposztályozás az átmérı szerint Mikrocölöpök D=8-24 (30) cm fıleg alapmegerısítésre speciális technológiákkal Normál mérető D=30-80 cm szokványos terhő, érzékeny épületek mindkét technológiával Nagyátmérıjő D> 80 cm nagy terheléső, érzékeny épületek talajhelyettesítéses technológiával

szokványos terhő, érzékeny épületek mindkét technológiával Nagyátmérıjő

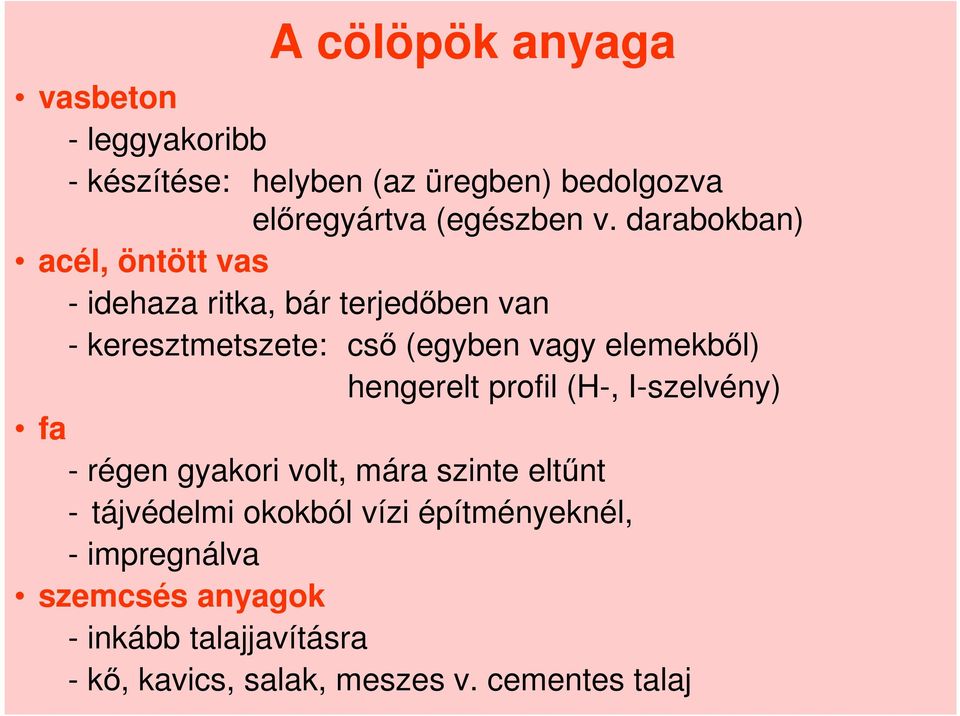

16 A cölöpök anyaga vasbeton - leggyakoribb - készítése: helyben (az üregben) bedolgozva elıregyártva (egészben v. darabokban) acél, öntött vas - idehaza ritka, bár terjedıben van - keresztmetszete: csı (egyben vagy elemekbıl) hengerelt profil (H-, I-szelvény) fa - régen gyakori volt, mára szinte eltőnt - tájvédelmi okokból vízi építményeknél, - impregnálva szemcsés anyagok - inkább talajjavításra - kı, kavics, salak, meszes v. cementes talaj

elemekbıl) hengerelt profil (H-, I-szelvény) fa - régen gyakori volt, mára szinte eltőnt - tájvédelmi okokból

17 Talajkiszorításos cölöpök

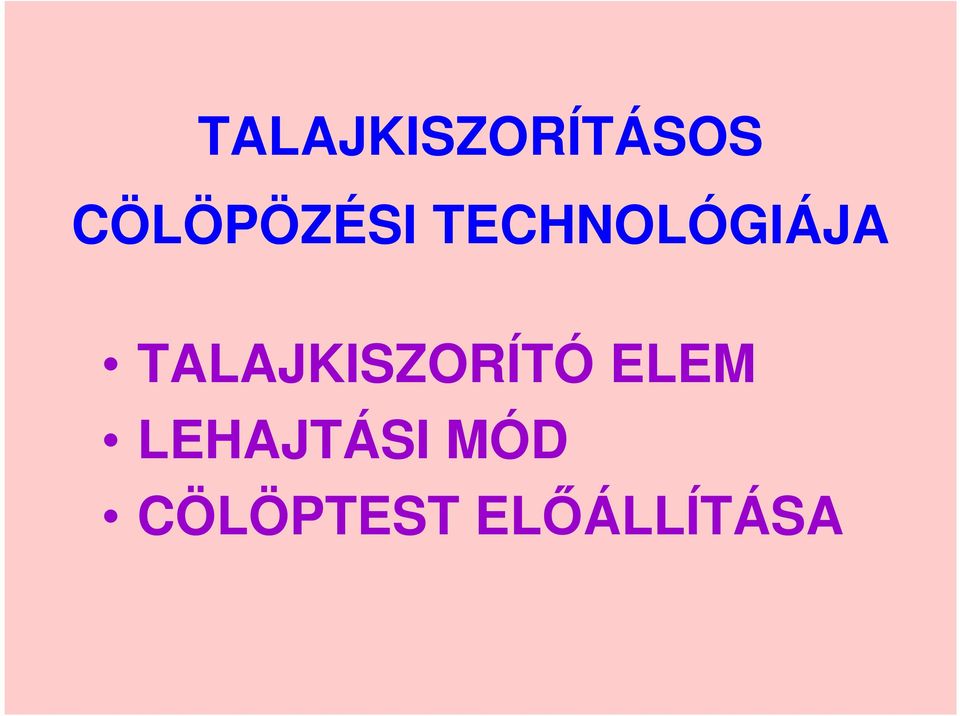

18 TALAJKISZORÍTÁSOS CÖLÖPÖZÉSI TECHNOLÓGIÁJA TALAJKISZORÍTÓ ELEM LEHAJTÁSI MÓD CÖLÖPTEST ELİÁLLÍTÁSA

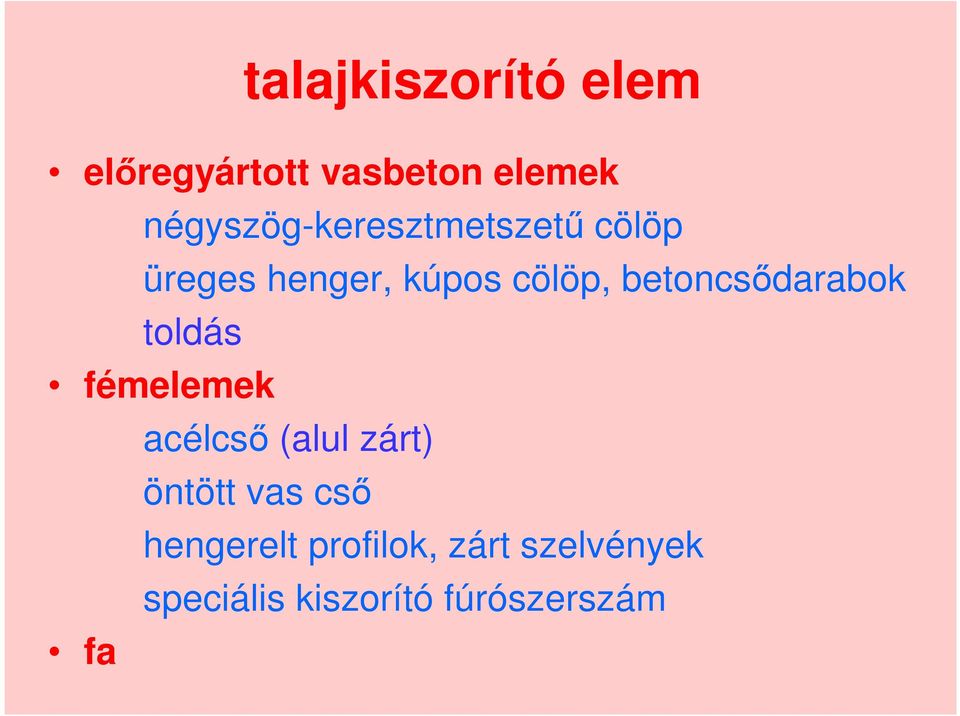

19 talajkiszorító elem elıregyártott vasbeton elemek négyszög-keresztmetszető cölöp üreges henger, kúpos cölöp, betoncsıdarabok toldás fémelemek acélcsı (alul zárt) öntött vas csı hengerelt profilok, zárt szelvények speciális kiszorító fúrószerszám fa

betoncsıdarabok toldás fémelemek acélcsı (alul zárt) öntött

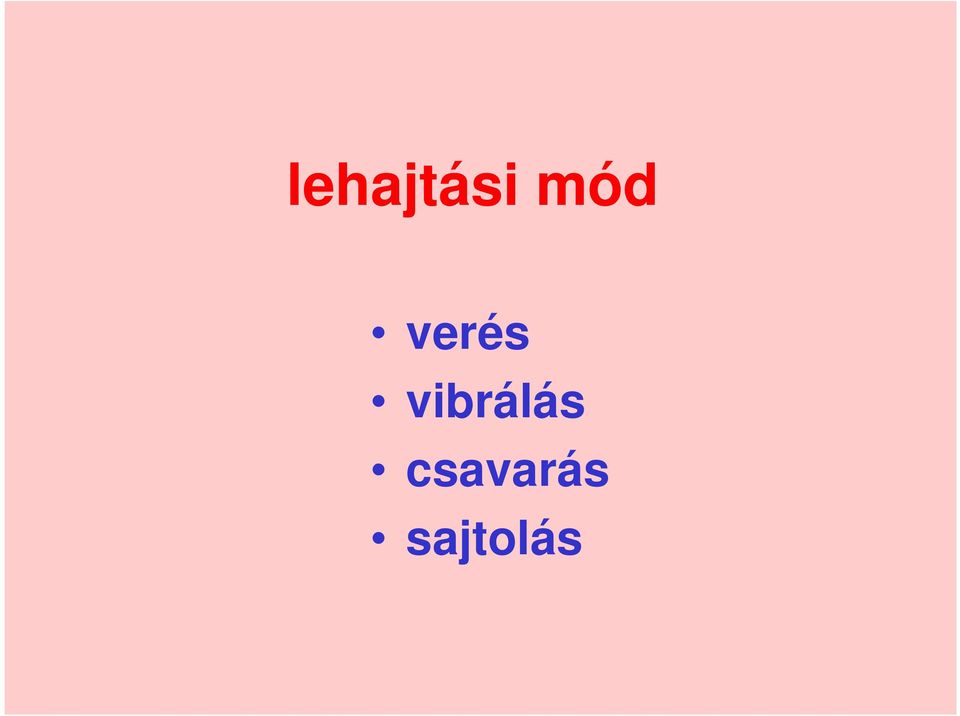

20 lehajtási mód verés vibrálás csavarás sajtolás

21 Az alkalmazáshoz szükséges speciális információk Épületmaradványok, feltöltések Kövesedett talajok Agresszív talajok és talajvíz Lágy réteg egy jó réteg alatt Érzékeny szomszédos épületek Környezeti korlátozások Légvezetékek

22 A talajkiszorításos cölöplehajtás fıbb kérdései befolyásoló tényezık: altalaj, cölöpjellemzık, verési paraméterek összehasonlítható tapasztalat (saját adatbázis) próbacölöpözés dinamikai számítások (hullámegyenlet) ellenırzés: minısítı paraméter: σ din,ny 0,8 σ b σ din,h 0,9 σ a,f F t / A c (törıerı / cölöpkeresztmetszet) veszélyes zónák: nyomásra: kövesedett réteg, húzásra: átmenet lágy rétegbe q c MPa esetén L=10-15 m hossz és V=6-8 % tömörítés lehetséges max. 0,5 m lökethosszú legyen a verıberendezés 1 % kár elfogadható elvárt pontosság: helyzet: 0,1 m, ferdeség: 4 cm/m segítı módszerek: elıverés, elıfúrás, vésızés, elırobbantás, öblítés

23 Talajkiszorításos cölöptípusok MSZ EN 12699

25 elıregyártott vert vasbeton cölöp

26 Toldások

27 Csavart cölöp

29 Elıregyártott kúpalakú vasbeton cölöp

30 Csavart (screw) cölöp

31 Hidraulikus verıkalapács lánctalpas alapgépen

33 Verési jegyzıkönyv

34 Zárható végő levibrált acélcsı helyének kibetonozása

37 Simplex cölöp elveszı fejő acélcsı helyének kibetonozása

39 Fundex-cölöp elveszı fejő lecsavart acélcsı kibetonozott helye

40 Omega-cölöp

42 Franki-cölöp

45 Talajhelyettesítéses cölöpök

46 Talajhelyettesítéses cölöpözés technológiai feladatai földkiemelés furatállékonyság biztosítása cölöptest készítése betonbevitel betontömörítés vasalás behelyezés

47 FÖLDKIEMELÉS végtelenített spirálfúróval rövid spirálfúróval kanálfúróval (dobfúróval) koronával markolóval iszapolóval öblítı folyadékkal szivattyúzva

48 A FURATÁLLÉKONYSÁG BIZTOSÍTÁSA önmagában állékony talajban semmi bennmaradó talajdugóval fúróiszappal (bentonitos "iszappal") béléscsıvel elızetes talajszilárdítással

49 CÖLÖPTEST KÉSZÍTÉSE BETONBEVITEL gravitációsan vagy pneumatikusan betonozó tölcséren vagy fúrószáron keresztül BETONTÖMÖRÍTÉS csömöszölés döngölıvel v.csıvisszaveréssel vibráció merülı vibrátorral v. csımozgatással VASALÁSBEHELYEZÉS betonozás elıtt beállítva betonba süllyesztve (vibrálva)

50 Méretek, mérettőrések Méretek átmérı 0,3 D 3,0 m szélesség w min 0,4 m Hossz / szélesség méretarány L / w 6 ferdeség n 6 alapfelület A 10 m 2 átmérıarányok D talp / D 2 szemcsés talaj D talp / D 3 kötött talaj D törzsmax / D 2 Mérettőrések pontraállás hibája e 0,10 m ha D 1,0 m e 0,1*D ha 1,0 D 1,5 m e 0,15 m ha D 1,5 m irányeltérés i 0,02 m/m ha n 15 i 0,04 m/m ha 4 n 15

51 gyors legyen a fúrás A fúrási eljárások fıbb szabályai a talp egyenletes felfekvése biztosítandó elıtolás túlfúrás új mőszakban végzett betonozáskor talptisztítás falvédelem: béléscsı: n 15 ferdeség esetén kötelezı, víztúlnyomás, elıtolás támasztófolyadék iránycsı kell, folyadékminıség, tartalék, dugattyúhatás, n 15 esetén tilos spirál-talajdugó: n 10 esetén falvédelem nélkül: folyós homok, c u 15 kpa agyag esetén próbacölöp földkiemelés minimalizálása d 60 cm esetén, n 15 esetén, szilárd talaj

52 Fúrt cölöpök betonminısége Betonminıség: C20/25 C30/37 Adalékanyag: d max 32 mm és betéttávolság/4 Cementtartalom: 325 kg/m 3 (száraz betonozás) 375 kg/m 3 (víz alatti betonozás) Víz/cement tényezı: v/c < 0,6 Adalékanyag 400 kg/m 3 (ha d > 8 mm) d<0,125 mm +cement 450 kg/m 3 (ha d 8 mm) Betonkonzisztencia 460 Ø 530 (száraz betonozás) Terülési átmérı 530 Ø 600 (szivattyú és víz alatt) 570 Ø 630 (betonozás zagy alatt)

53 Fúrt cölöp készítése állékony talajban fúrás rövid spirállal szakaszos földkiemeléssel furatvédelem nélkül talptisztítás kanállal vasalás beállítása betonozás betonozócsıvel

56 CFA-cölöp fúrás végtelen spirállal furatvédelem bennmaradó talajdugóval betonozás nyomás alatt a fúrószáron át a vasalás utólagos behelyezése

62 Fúróiszappal fúrt cölöp fúrás markoló fúróval furatvédelem bentonitos fúróiszappal vasalás behelyezése betonozás betonozócsıvel

66 Béléscsıvel fúrt cölöp fúrás markoló fúróval béléscsıves furatvédelem vasalás behelyezése betonozás betonozócsıvel

71 Talpszélesítés

73 Mäsi-cölöp fúrt-injektált mikrocölöp bennmaradó acélcsıvel

74 GEWIcölöp fúrt mikrocölöp

76 Integritásvizsgálat Izotópos mérés Dinamikus vizsgálat
