1 A mélyépítési munkák előkészítése

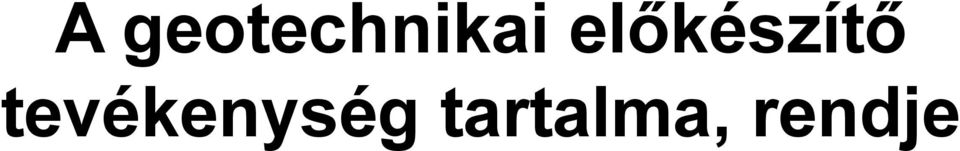

2 A geotechnikai előkészítő tevékenység tartalma, rendje

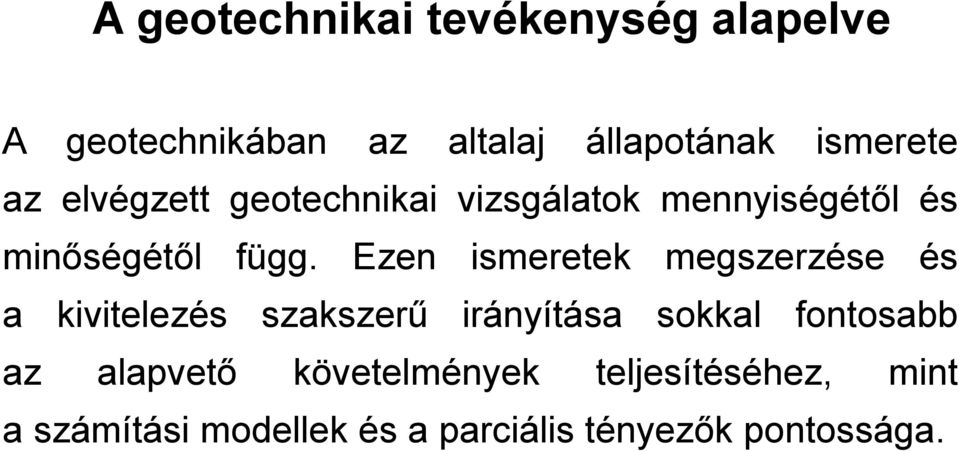

3 A geotechnikai tevékenység alapelve A geotechnikában az altalaj állapotának ismerete az elvégzett geotechnikai vizsgálatok mennyiségétől és minőségétől függ. Ezen ismeretek megszerzése és a kivitelezés szakszerű irányítása sokkal fontosabb az alapvető követelmények teljesítéséhez, mint a számítási modellek és a parciális tényezők pontossága.

Ezen ismeretek megszerzése és a kivitelezés szakszerű irányítása sokkal fontosabb az

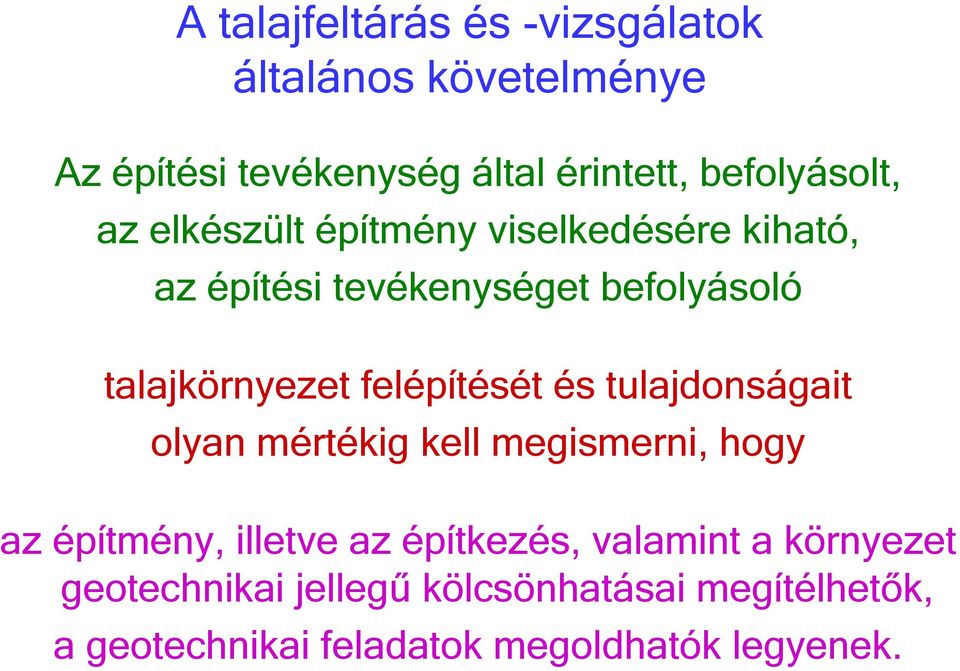

4 A talajfeltárás és -vizsgálatok általános követelménye Az építési tevékenység által érintett, befolyásolt, az elkészült építmény viselkedésére kiható, az építési tevékenységet befolyásoló talajkörnyezet felépítését és tulajdonságait olyan mértékig kell megismerni, hogy az építmény, illetve az építkezés, valamint a környezet geotechnikai jellegű kölcsönhatásai megítélhetők, a geotechnikai feladatok megoldhatók legyenek.

talajkörnyezet felépítését és tulajdonságait olyan mértékig kell megismerni, hogy az építmény, illetve az

5 A tervezés során vizsgálandó adottságok az élő környezet általános jellemzői, az épített környezet általános jellemzői, a terepadottságok, a terület meteorológiai adottságai, a hidrológiai adottságok, az altalajadottságok, a talajvízviszonyok, a felszínmozgások valószínűsége, a földrengés veszélye, a tervezendő létesítmény jellemzői.

adottságai, a hidrológiai adottságok, az altalajadottságok, a talajvízviszonyok, a

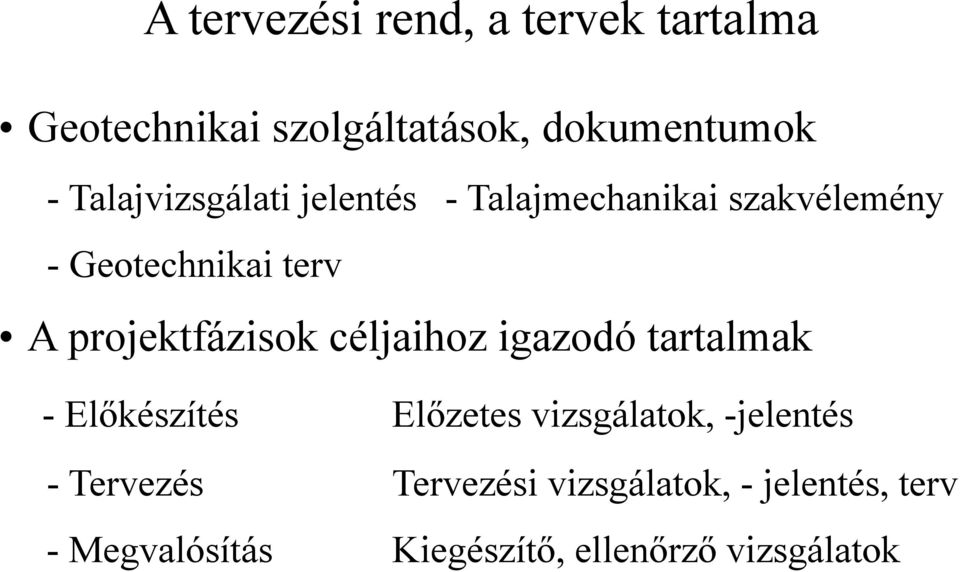

6 A tervezési rend, a tervek tartalma Geotechnikai szolgáltatások, dokumentumok - Talajvizsgálati jelentés - Talajmechanikai szakvélemény - Geotechnikai terv A projektfázisok céljaihoz igazodó tartalmak -Előkészítés Előzetes vizsgálatok, -jelentés - Tervezés Tervezési vizsgálatok, - jelentés, terv - Megvalósítás Kiegészítő, ellenőrző vizsgálatok

projektfázisok céljaihoz igazodó tartalmak -Előkészítés Előzetes vizsgálatok,

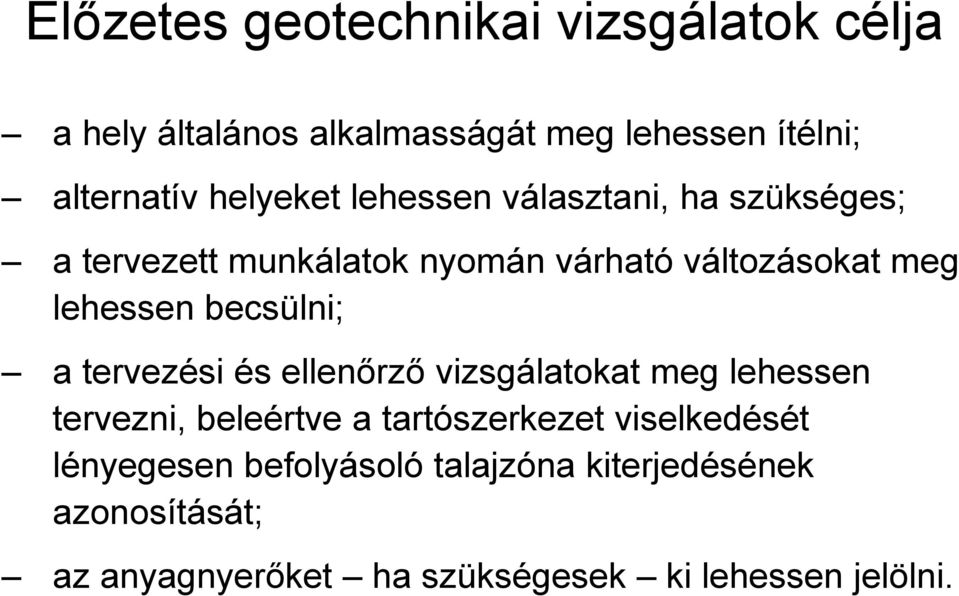

7 Előzetes geotechnikai vizsgálatok célja a hely általános alkalmasságát meg lehessen ítélni; alternatív helyeket lehessen választani, ha szükséges; a tervezett munkálatok nyomán várható változásokat meg lehessen becsülni; a tervezési és ellenőrző vizsgálatokat meg lehessen tervezni, beleértve a tartószerkezet viselkedését lényegesen befolyásoló talajzóna kiterjedésének azonosítását; az anyagnyerőket ha szükségesek ki lehessen jelölni.

becsülni; a tervezési és ellenőrző vizsgálatokat meg lehessen tervezni, beleértve a tartószerkezet

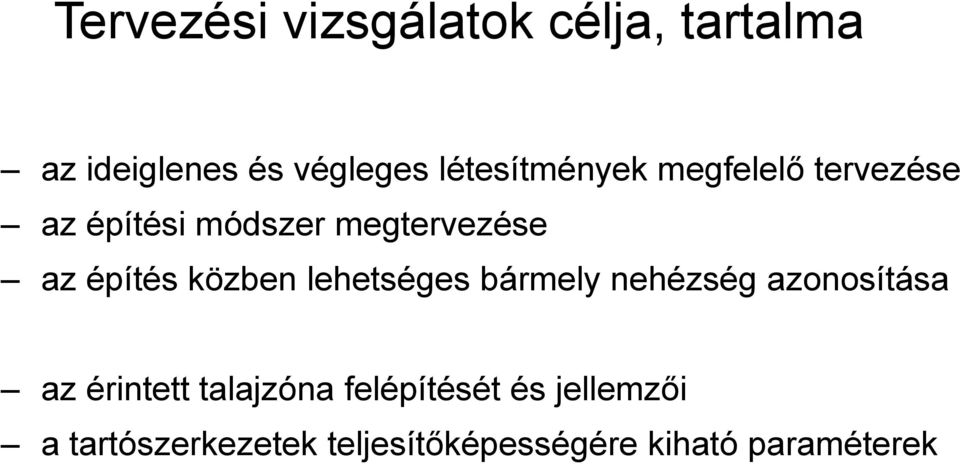

8 Tervezési vizsgálatok célja, tartalma az ideiglenes és végleges létesítmények megfelelő tervezése az építési módszer megtervezése az építés közben lehetséges bármely nehézség azonosítása az érintett talajzóna felépítését és jellemzői a tartószerkezetek teljesítőképességére kiható paraméterek

építés közben lehetséges bármely nehézség azonosítása az érintett

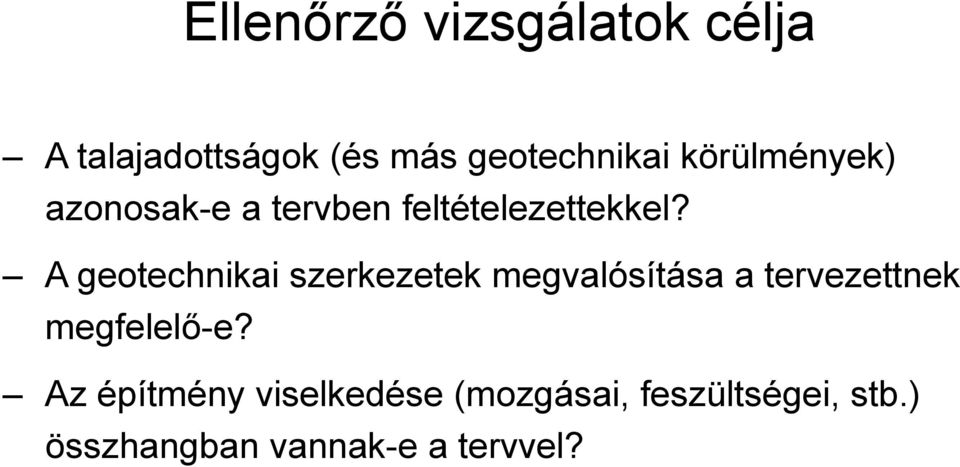

9 Ellenőrző vizsgálatok célja A talajadottságok (és más geotechnikai körülmények) azonosak-e a tervben feltételezettekkel? A geotechnikai szerkezetek megvalósítása a tervezettnek megfelelő-e? Az építmény viselkedése (mozgásai, feszültségei, stb.) összhangban vannak-e a tervvel?

A geotechnikai szerkezetek megvalósítása a tervezettnek megfelelő-e?

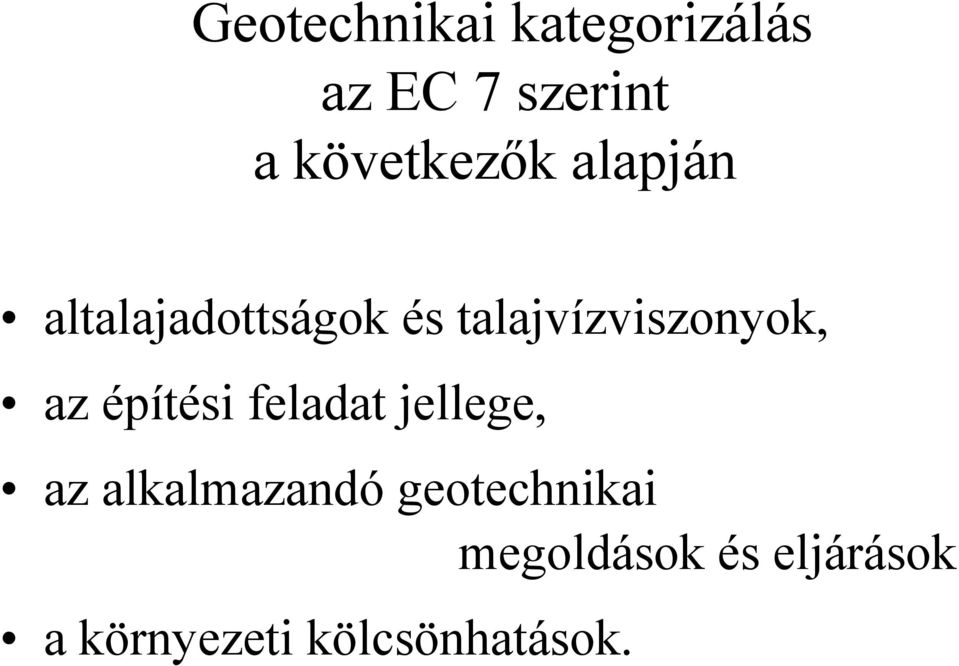

10 Geotechnikai kategorizálás az EC 7 szerint a következők alapján altalajadottságok és talajvízviszonyok, az építési feladat jellege, az alkalmazandó geotechnikai megoldások és eljárások a környezeti kölcsönhatások.

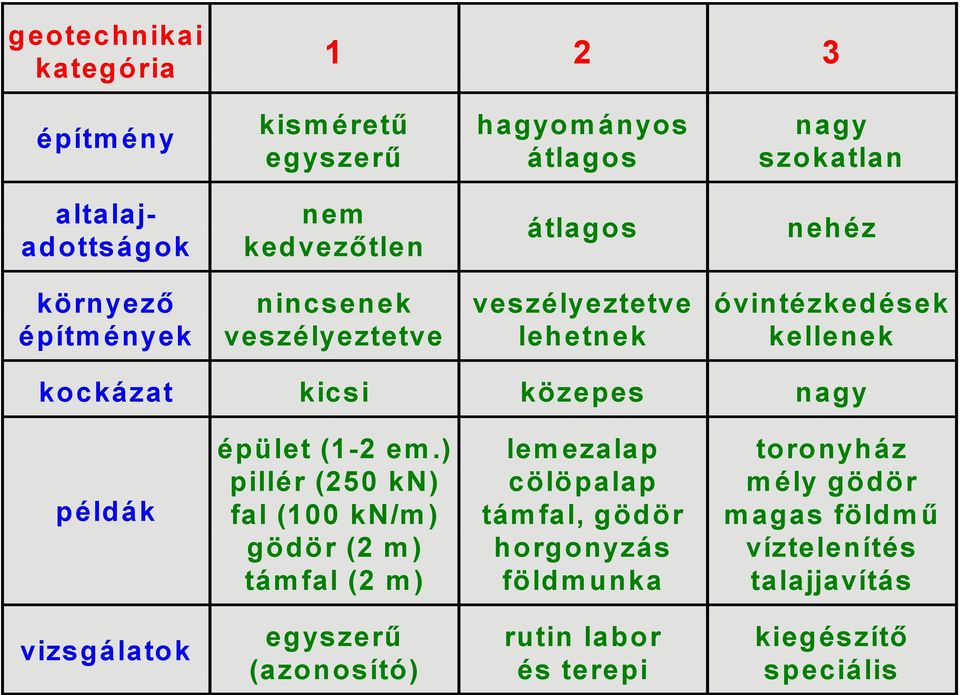

11 geotechnikai kategória építmény kisméretű egyszerű hagyományos átlagos nagy szokatlan altalajadottságok nem kedvezőtlen átlagos nehéz környező építmények nincsenek veszélyeztetve veszélyeztetve lehetnek óvintézkedések kellenek kockázat kicsi közepes nagy példák épület (1-2 em.) pillér (250 kn) fal (100 kn/m) gödör (2 m) támfal (2 m) lemezalap cölöpalap támfal, gödör horgonyzás földmunka toronyház mély gödör magas földmű víztelenítés talajjavítás vizsgálatok egyszerű (azonosító) rutin labor és terepi kiegészítő speciális

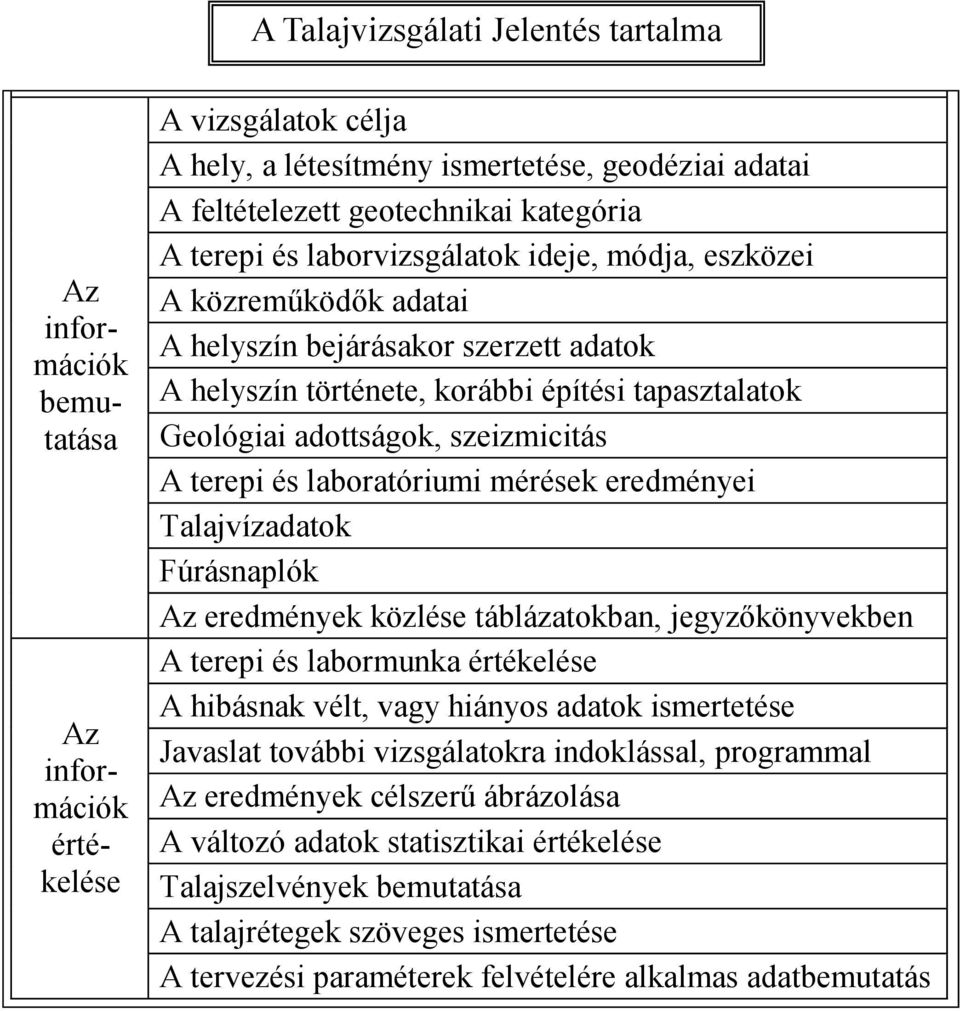

12 A Talajvizsgálati Jelentés tartalma Az információk bemutatása Az információk értékelése A vizsgálatok célja A hely, a létesítmény ismertetése, geodéziai adatai A feltételezett geotechnikai kategória A terepi és laborvizsgálatok ideje, módja, eszközei A közreműködők adatai A helyszín bejárásakor szerzett adatok A helyszín története, korábbi építési tapasztalatok Geológiai adottságok, szeizmicitás A terepi és laboratóriumi mérések eredményei Talajvízadatok Fúrásnaplók Az eredmények közlése táblázatokban, jegyzőkönyvekben A terepi és labormunka értékelése A hibásnak vélt, vagy hiányos adatok ismertetése Javaslat további vizsgálatokra indoklással, programmal Az eredmények célszerű ábrázolása A változó adatok statisztikai értékelése Talajszelvények bemutatása A talajrétegek szöveges ismertetése A tervezési paraméterek felvételére alkalmas adatbemutatás

A terepi és laboratóriumi mérések eredményei Talajvízadatok Fúrásnaplók Az eredmények közlése táblázatokban, jegyzőkönyvekben A terepi és labormunka értékelése A hibásnak vélt, vagy hiányos adatok

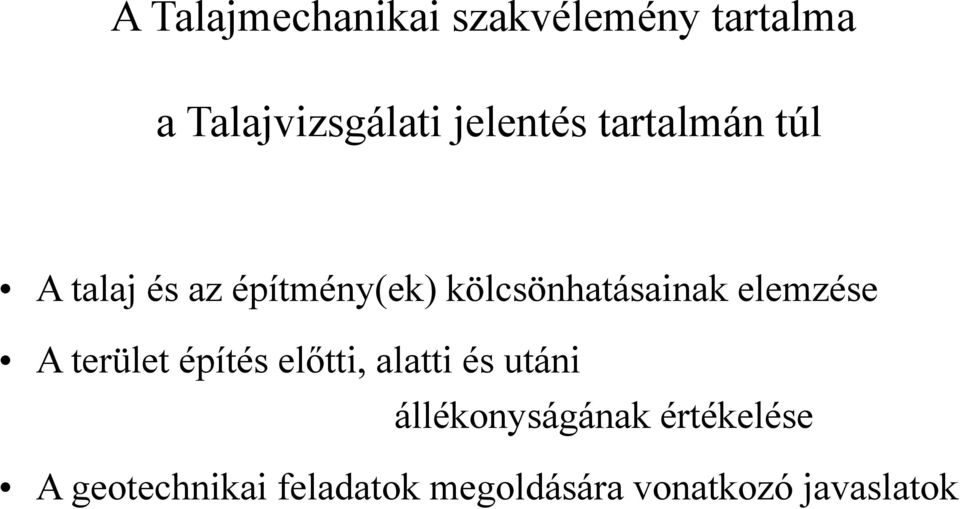

13 A Talajmechanikai szakvélemény tartalma a Talajvizsgálati jelentés tartalmán túl A talaj és az építmény(ek) kölcsönhatásainak elemzése A terület építés előtti, alatti és utáni állékonyságának értékelése A geotechnikai feladatok megoldására vonatkozó javaslatok

kölcsönhatásainak elemzése A terület építés előtti, alatti és

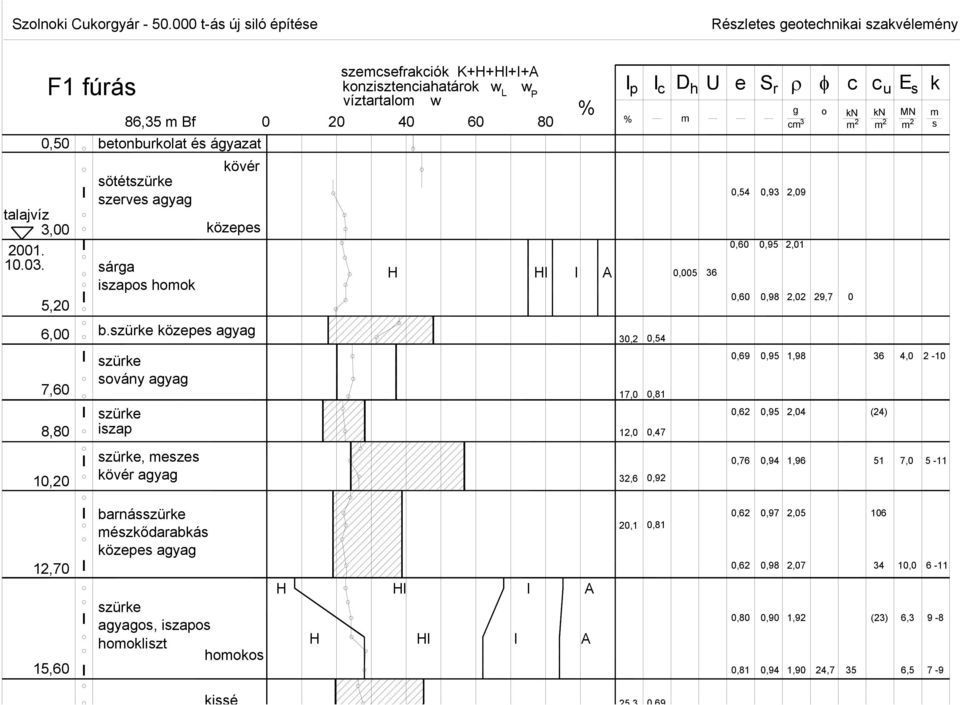

14 Szolnoki Cukorgyár t-ás új siló építése Részletes geotechnikai szakvélemény F1 fúrás 0,50 talajvíz 3, ,20 6,00 7,60 8,80 10,20 86,35 m Bf betonburkolat és ágyazat sötétszürke szerves agyag sárga iszapos homok kövér közepes b.szürke közepes agyag szürke sovány agyag szürke iszap szürke, meszes kövér agyag 0 szemcsefrakciók K+H+Hl+I+A konzisztenciahatárok víztartalom w w w L P % m % H Hl I A Ip Ic Dh U e Sr c cu Es k 30,2 0,54 17,0 0,81 12,0 0,47 32,6 0,92 0, ,54 g cm 3 0,93 2,09 0,60 0,95 2,01 o kn m 2 0,60 0,98 2,02 29,7 0 kn MN m 2 m 2 0,69 0,95 1, ,0 0,62 0,95 2,04 (24) 0,76 0,94 1, ,0 m s ,70 15,60 barnásszürke mészkődarabkás közepes agyag szürke agyagos, iszapos homokliszt homokos H Hl I A H Hl I A 20,1 0,81 0,62 0,97 2, ,62 0,98 2, ,0 0,80 0,90 1,92 (23) 6,3 0,81 0,94 1,90 24,7 35 6, kissé

szürke közepes agyag szürke sovány agyag szürke iszap szürke, meszes kövér agyag 0 szemcsefrakciók K+H+Hl+I+A konzisztenciahatárok víztartalom w w w L P 20 40 60 80 % m % H Hl I A Ip Ic Dh U e Sr c

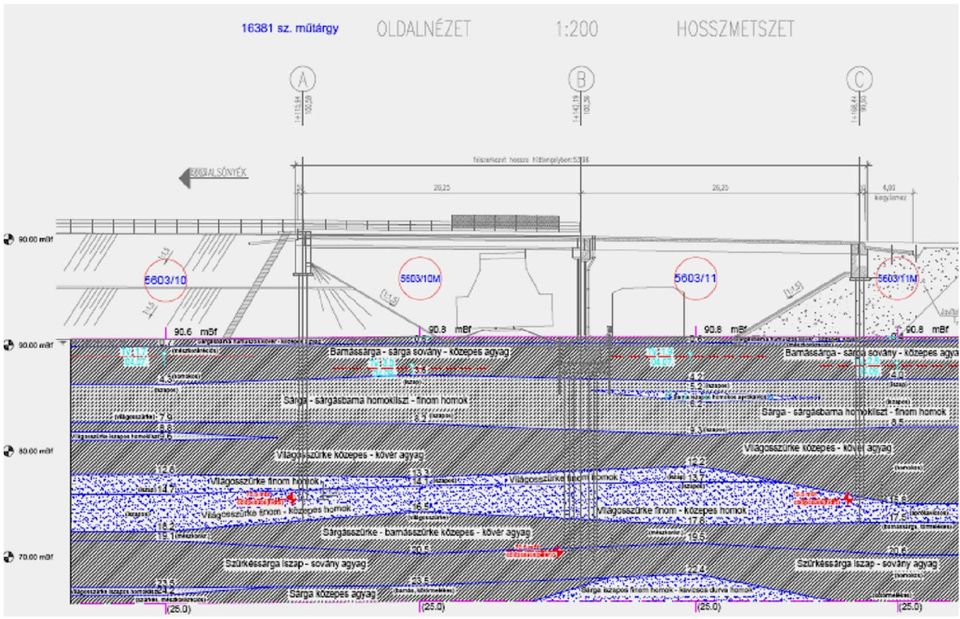

16 A Geotechnikai Terv tartalma 1. A feladat ismertetése 2. Az építési helyszín és a környezete bemutatása 3. A tervezett építmény bemutatása 4. Az altalajadottságok ismertetése 5. A tervezéshez alkalmazott altalajmodellek vázolása 6. A tervezési követelmények rögzítése 7. A geotechnikai számítások ismertetése 8. A technológiai követelmények bemutatása 9. Minőségbiztosítási követelmények ismertetése 10. A műszaki felügyelet terve 11. Az építmény viselkedésének megfigyelési terve 12. Fenntartási és üzemelési utasítások 13. A tervezés alapjául vett szabályozási anyagok

A geotechnikai számítások ismertetése 8. A technológiai követelmények bemutatása 9. Minőségbiztosítási követelmények ismertetése 10.

17 A talajfeltárások mértéke

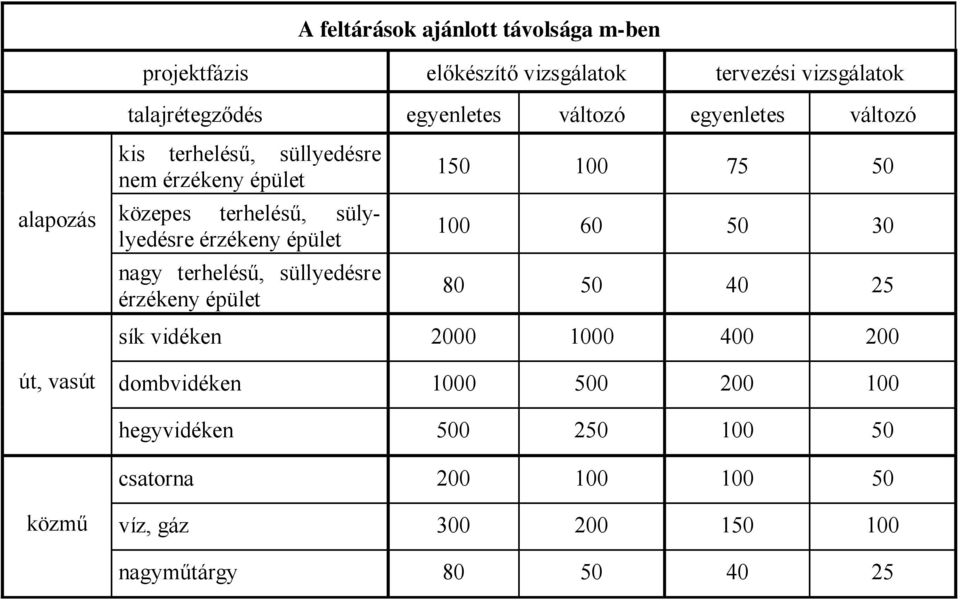

18 A feltárások ajánlott távolsága m-ben projektfázis előkészítő vizsgálatok tervezési vizsgálatok talajrétegződés egyenletes változó egyenletes változó kis terhelésű, süllyedésre nem érzékeny épület alapozás közepes terhelésű, sülylyedésre érzékeny épület nagy terhelésű, süllyedésre érzékeny épület sík vidéken út, vasút dombvidéken hegyvidéken csatorna közmű víz, gáz nagyműtárgy

épület nagy terhelésű, süllyedésre érzékeny épület 150 100 75 50 100 60 50 30 80 50 40 25 sík vidéken 2000 1000 400 200 út,

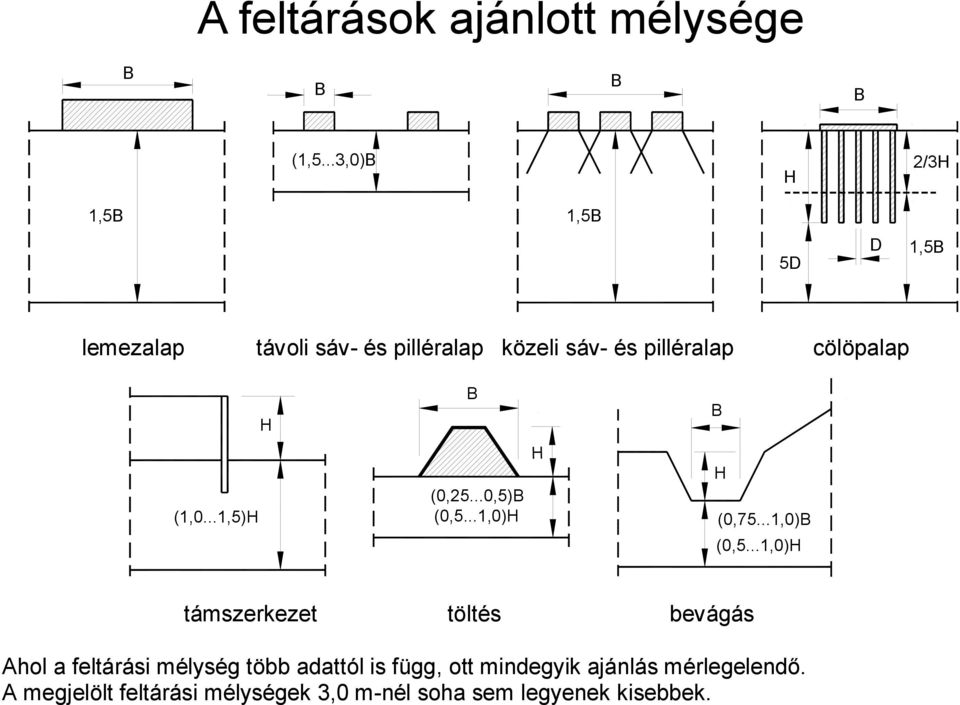

19 A feltárások ajánlott mélysége B B B B (1,5...3,0)B H 2/3H 1,5B 1,5B 5D D 1,5B lemezalap távoli sáv- és pilléralap közeli sáv- és pilléralap cölöpalap H B B (1,0...1,5)H (0,25...0,5)B (0,5...1,0)H H H (0,75...1,0)B (0,5...1,0)H támszerkezet töltés bevágás Ahol a feltárási mélység több adattól is függ, ott mindegyik ajánlás mérlegelendő. A megjelölt feltárási mélységek 3,0 m-nél soha sem legyenek kisebbek.

cölöpalap H B B (1,0...1,5)H (0,25...0,5)B (0,5...1,0)H H H (0,75...1,0)B (0,5.

20 A talajfeltáró fúrások

21 kisátmérőjű, kézi fúró (max. 12 m) nagyátmérőjű, kézi fúró (max. 100 m) fúróberendezések kisátmérőjű, gépi fúró (max. 25 m) nagyátmérőjű, gépi fúró ( 50 m)

27 Szondázások

28 Terepi vizsgálatok, szondázások Nyomószondázás (statikus szondázás, CPt(u)) Verőszondázás (dinamikus szondázás. DP) Terepi nyírószondázás Pressziométeres vizsgálat SPT-szondázás Tárcsás terhelés Lapdilatométeres vizsgálat Fúrólyukas terhelések Súlyszondázás

29 Nyomószondázás

35 Verőszondázás Könnyű Közepes Nehéz Nagyon nehéz

38 Nyírószondázás

41 0 drénezetlen nyírószilárdság c u kn/m mélység z m csúcs-érték reziduális érték 6

42 presszióméter

46 statikus tárcsás terhelés dinamikus

48 Geofizikai mérések

49 Geofizikai mérési módszerek Szeizmikus mérés Radiometrikus módszerek (természetes, sűrűség:, neutron) Geoelektromos mérések (fajlagos ellenállás, mikroellenállás) Elektromágneses módszerek Akusztikus módszerek Geomágneses mérések Gravitációs mérések Termális mérések Fúrólyuk-mérések (lyukbőség, -ferdeség, -hőmérséklet, -kamera)

50 felszíni fúrólyukas
