1 Támszerkezetek

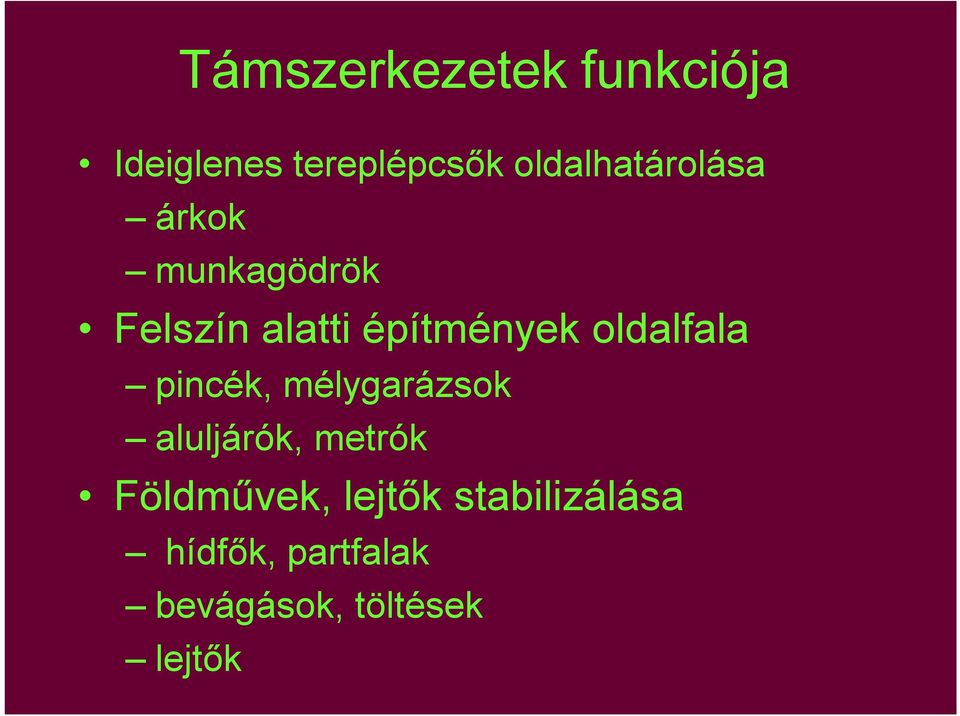

2 Támszerkezetek funkciója Ideiglenes tereplépcsők oldalhatárolása árkok munkagödrök Felszín alatti építmények oldalfala pincék, mélygarázsok aluljárók, metrók Földművek, lejtők stabilizálása hídfők, partfalak bevágások, töltések lejtők

építmények oldalfala pincék, mélygarázsok aluljárók,

3 Megtámasztó szerkezetek típusai Támfalak súlytámfalak szögtámfalak máglyafalak, gabionfalak vasalt földtámfal, szegezett fal Befogott falak résfalak cölöpfalak szádfalak berlini dúcolat Horgonyzott szerkezetek elemes falak bordák, gerendák G R G E E a E

szegezett fal Befogott falak résfalak cölöpfalak szádfalak

4 Támfalak statikája G E a G R

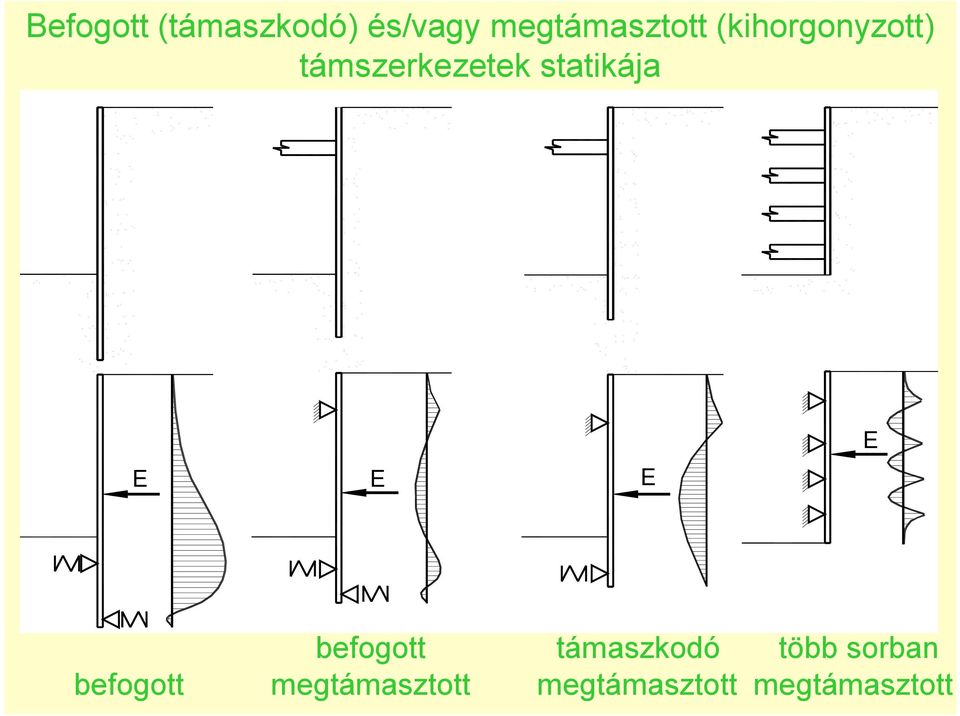

5 Befogott (támaszkodó) és/vagy megtámasztott (kihorgonyzott) támszerkezetek statikája E E E E befogott támaszkodó több sorban befogott megtámasztott megtámasztott megtámasztott

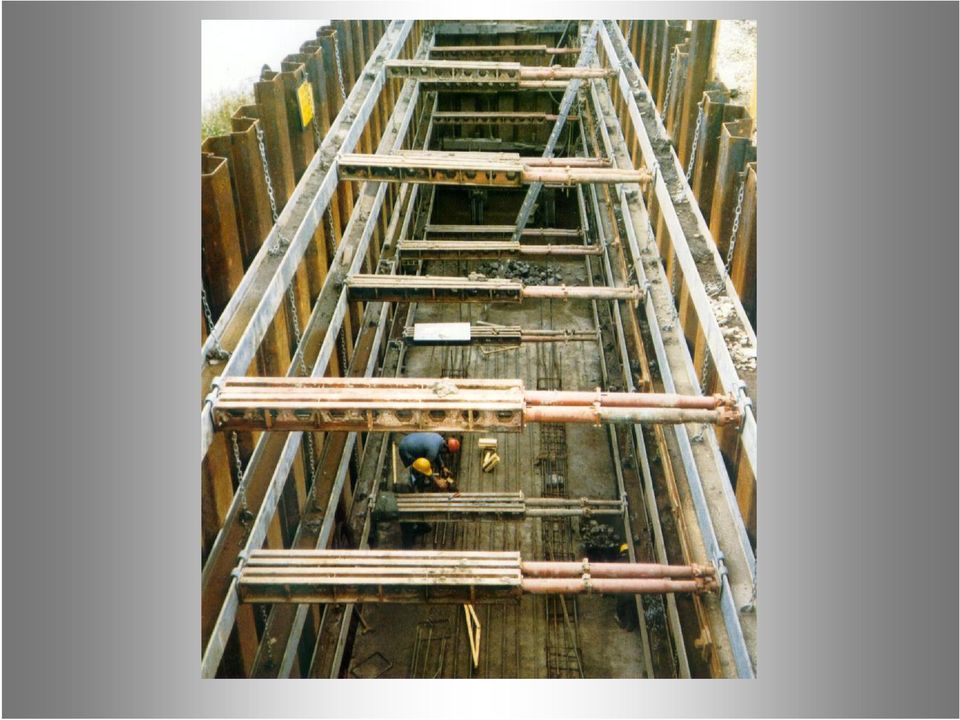

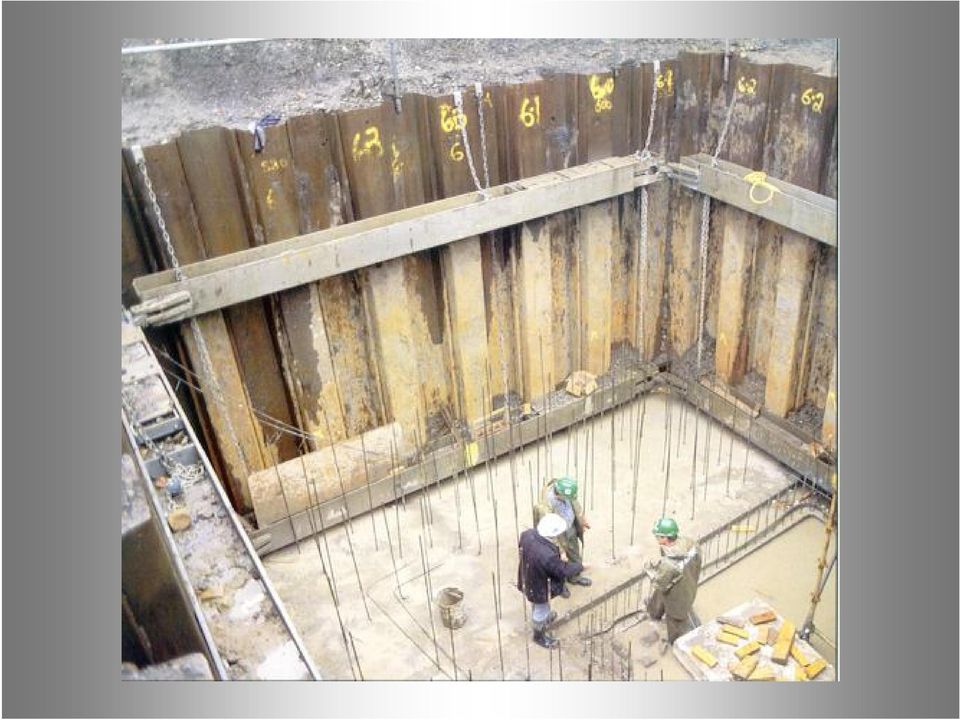

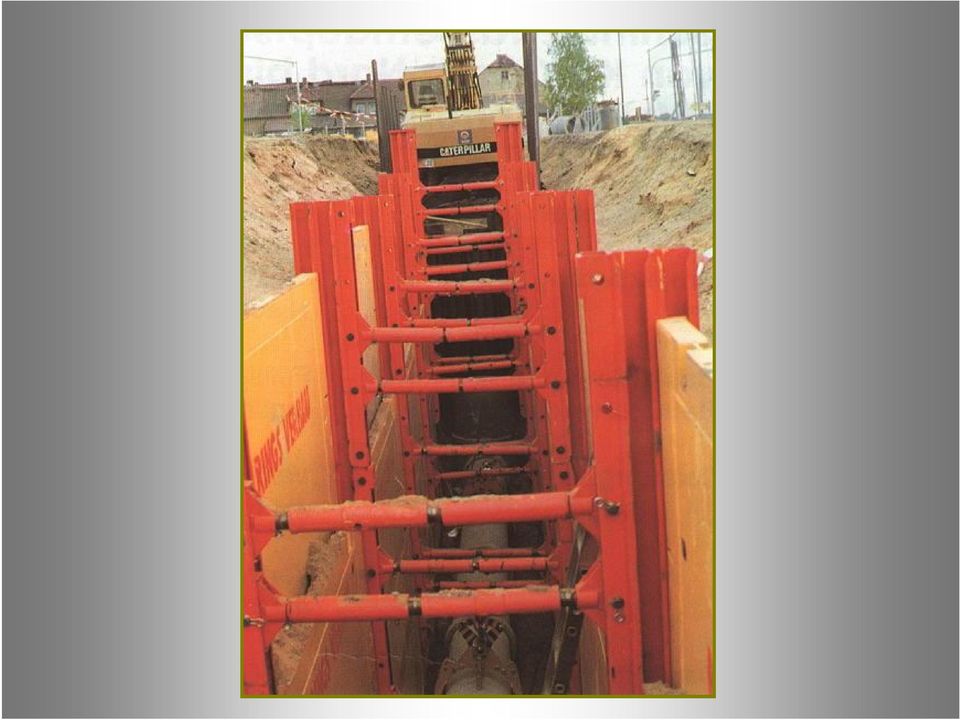

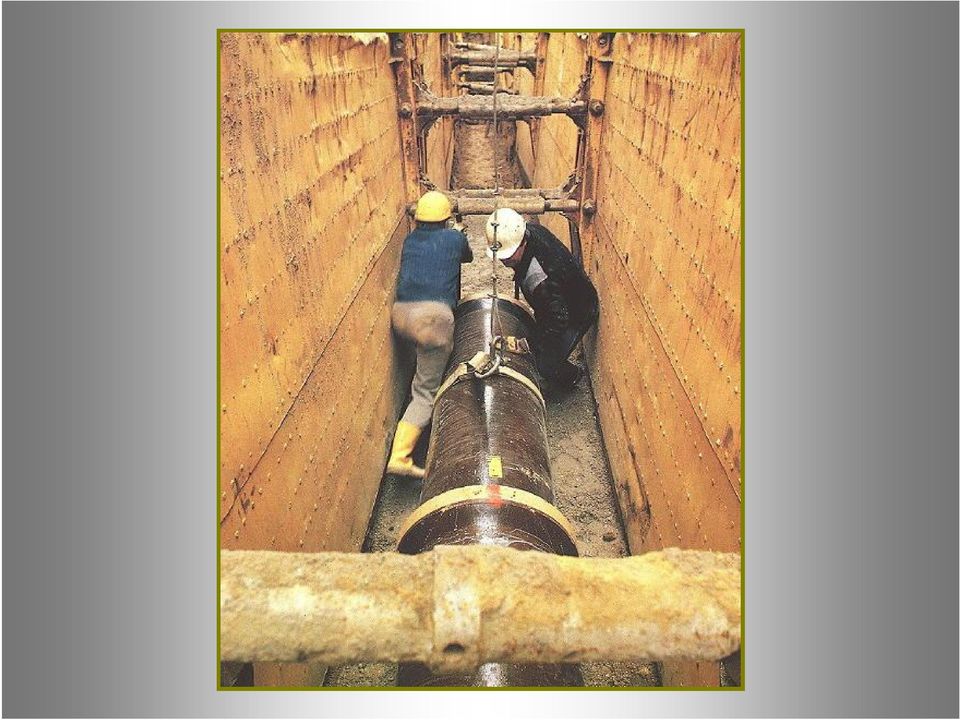

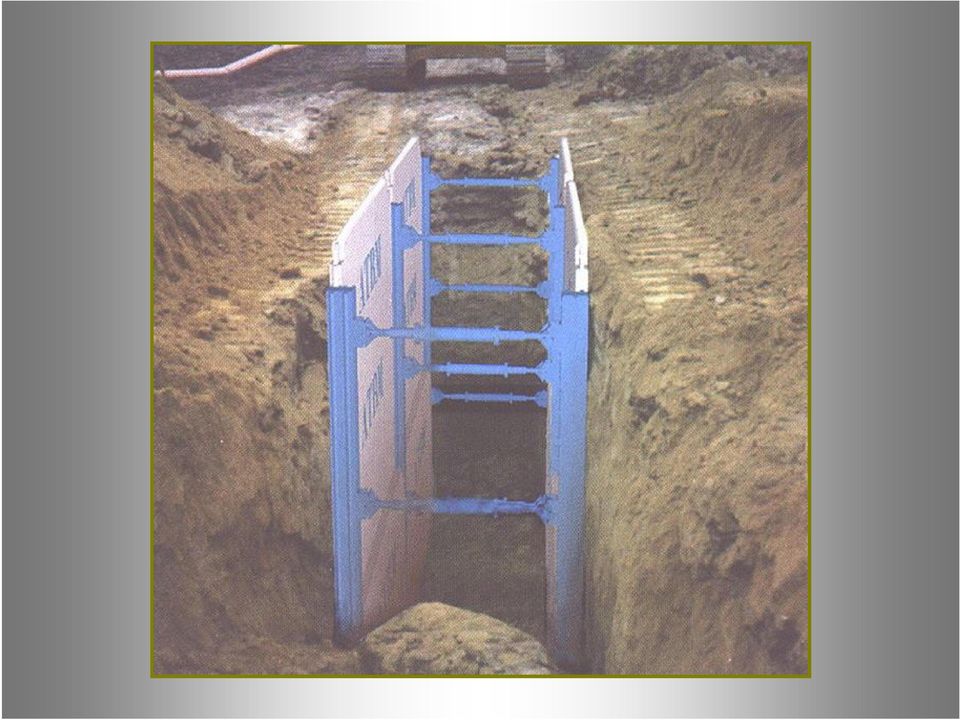

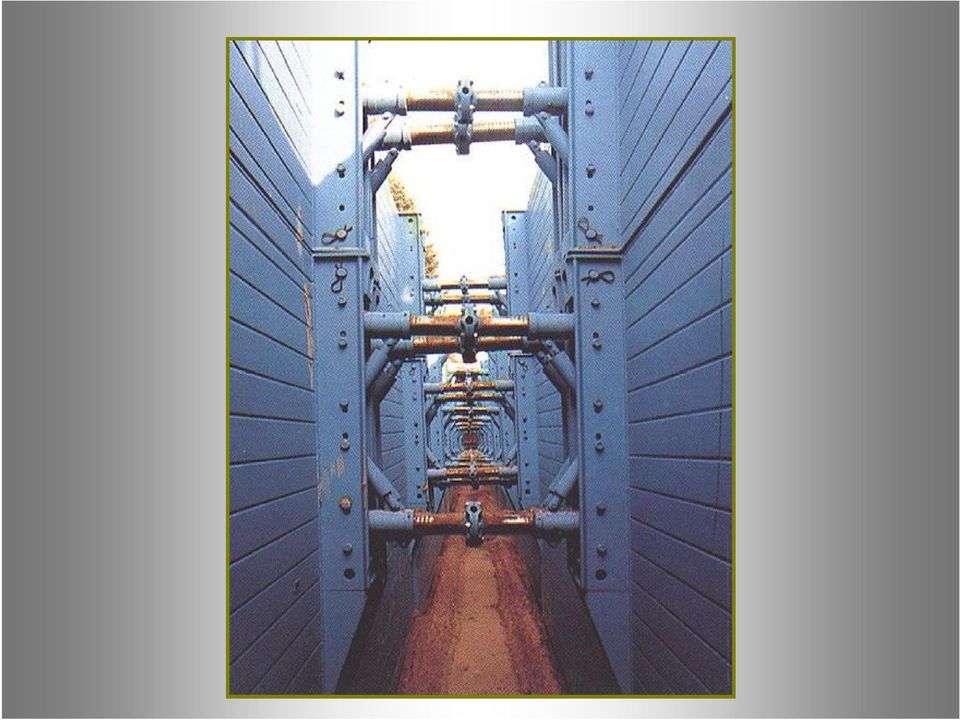

6 Dúcolatok

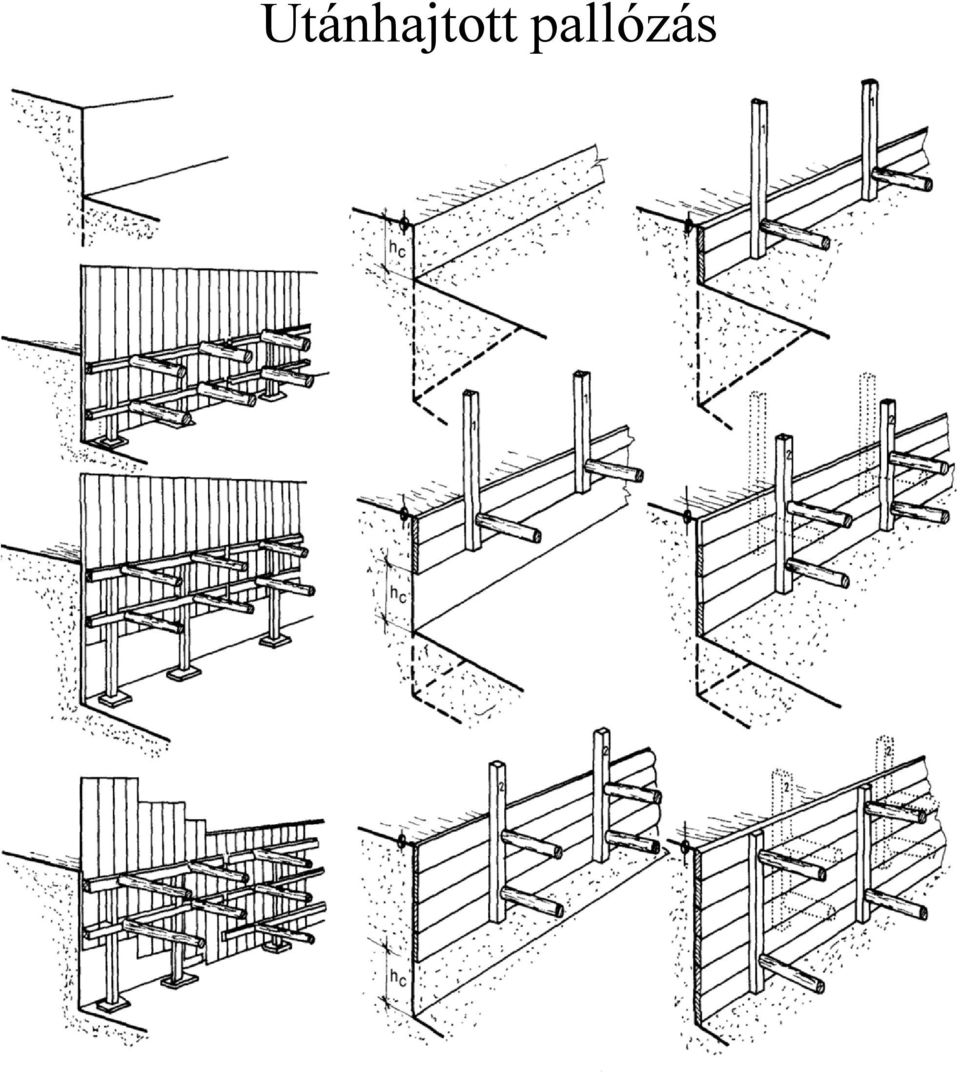

7 Utánhajtott pallózás

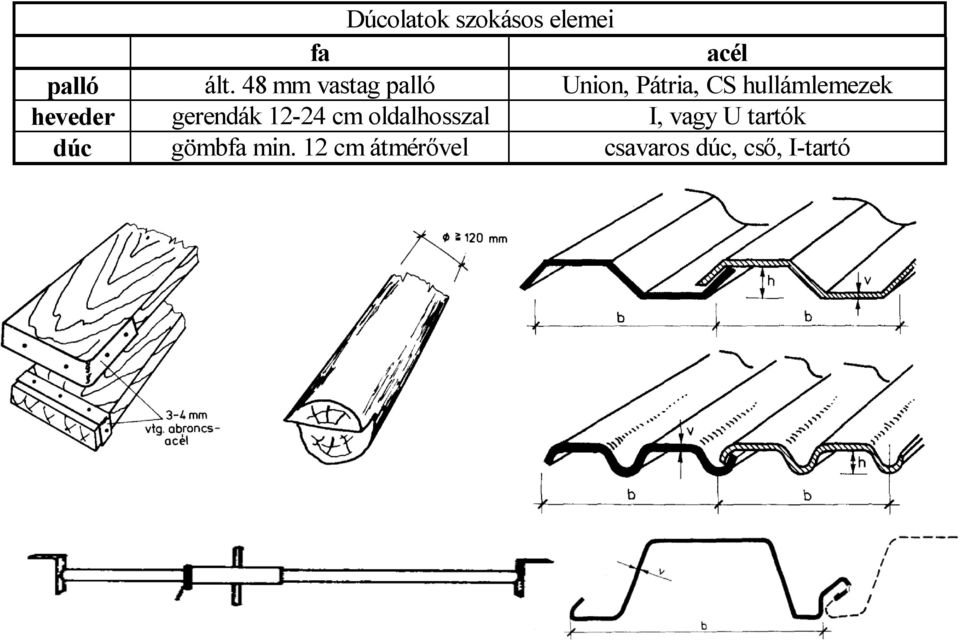

8 Dúcolatok szokásos elemei fa acél palló ált. 48 mm vastag palló Union, Pátria, CS hullámlemezek heveder gerendák cm oldalhosszal I, vagy U tartók dúc gömbfa min. 12 cm átmérővel csavaros dúc, cső, I-tartó

heveder gerendák 12-24 cm oldalhosszal I, vagy U

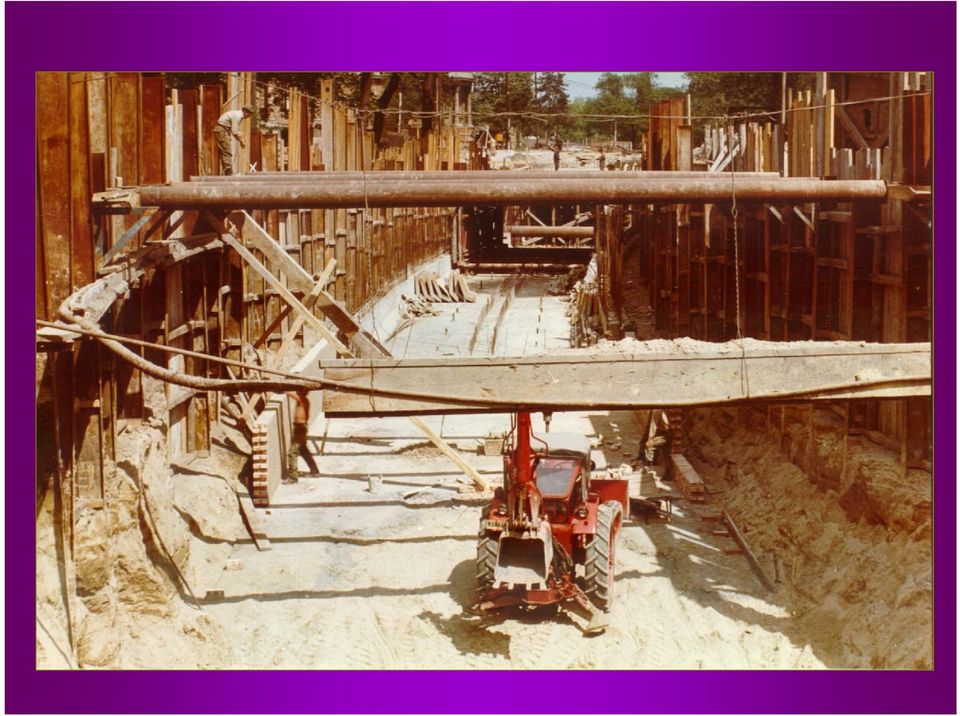

15 Berlini dúcolat

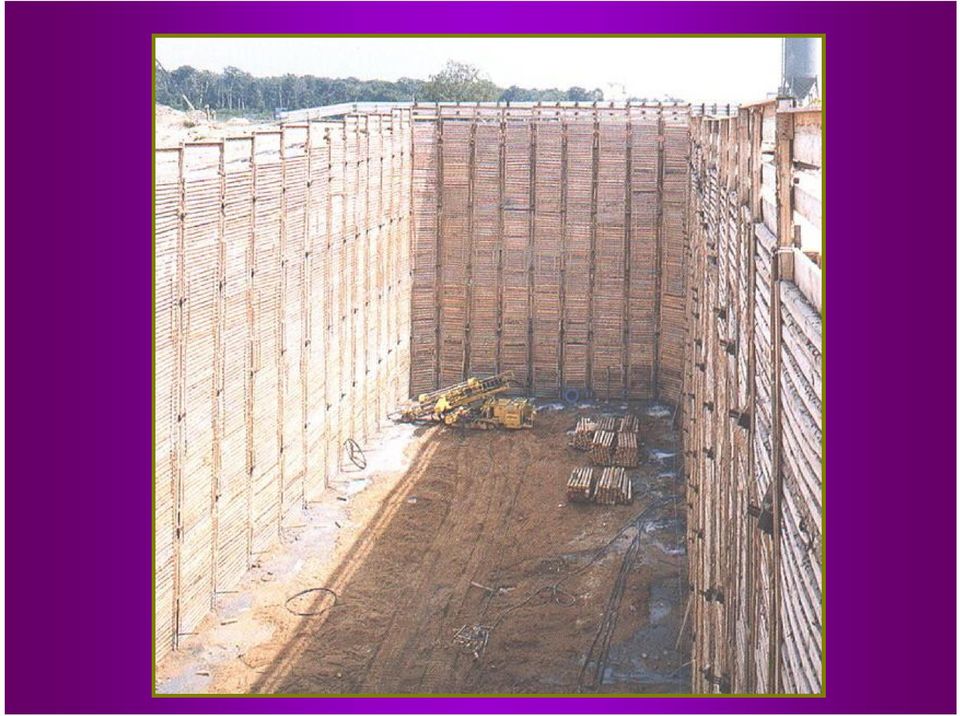

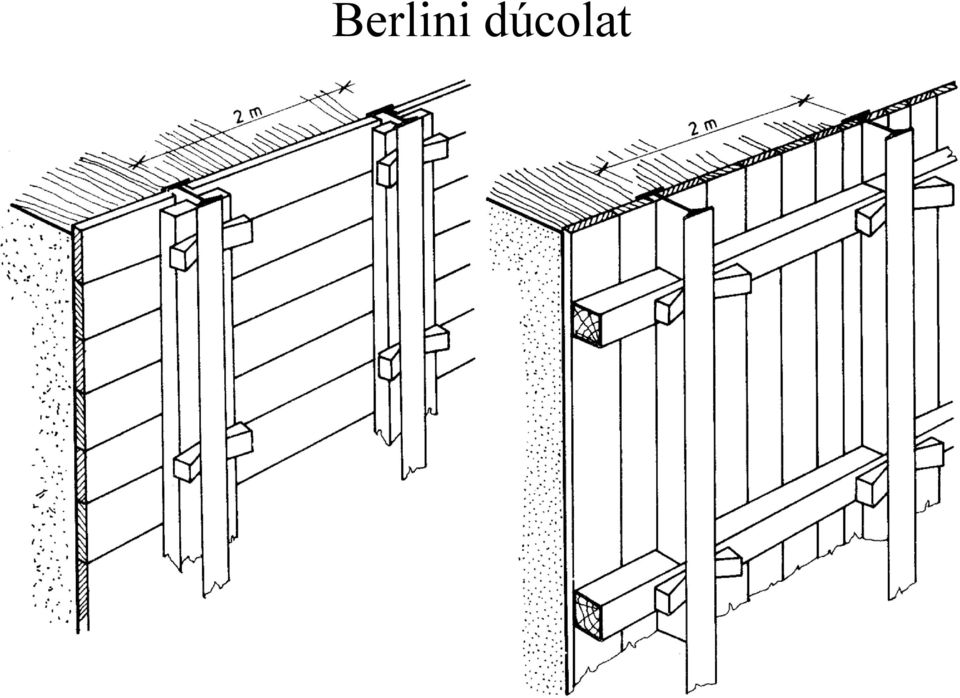

16 Berlini dúcolat

20 Szádfalak

21 Szádfalak típusai U-hullámprofil Larssen-típus Z-hullámprofil Hoesch-típus

29 Résfalak

30 Alkalmazási területek Munkagödör vízzáró oldalhatárolása Föld alatti építmény oldalfala Alapozási szekezet Vízzáró függönyfal

31 Teherbíró résfal oldalfal és/vagy alapszerkezet monolit fal (szakaszos vagy folytonos) előregyártott elemekkel készülő fal

32 Vízzáró résfal önszilárduló plasztikus fal résfal szádfal vagy geomembrán beépítésével vékony résfal vert I-tartóval készítve függönyfal jet grouting eljárással

33 Munkatér -határoló fal

34 5 cm védőbeton 1 rtg. fóliaszigetelés cm vb. lemez B 400 előregyártott vb. tartó fejgerenda változó, min.4,80 résfal résvezető Földalatti vasút oldalfala 0,65 9,0-9,2 1,1 m vb. lemez B cm aljzatbeton B 140 emulzió kenés 0,65

36 Köteles felfüggesztésű hidraulikus üzemű markoló réselőgép

37 Marófejes folyadékszállítású réselőgép

38 Köteles felfüggesztésű mechanikus üzemű markoló réselőgép

39 Marótárcsás folyadékszállítású réselőgép

40 Ez a kép most nem jeleníthető meg. Résiszapkészítő telep

41 Vízzáró membrán beépítése

42 Vízzáró műanyag fuga

43 I-tartó lehajtása vízzáró vékony résfal készítéséhez

44 Cölöpfalak

52 a) érintő cölöpökből álló fal b) átmetsző cölöpökből álló fal c1) takarás nélküli hézagos fal c2) boltíves lőttbetonnal zárt hézagos fal c3) mikrocölöppel zárt hézagos fal c4) lőtt vasbetonhéjjal zárt hézagos fal

53 Támfalak

54 Támfalak fajtái súlytámfal szögtámfal G G E a máglyafal gabionfal vasalt földtámfal R szegezett fal

55 Súlytámfalak

56 Súlytámfal

57 Szög támfalak

59 Máglya falak

60 Máglyafal

61 Gabionfalak

62 Gabionfal

64 Vasalt föld támfalak

66 Betonút- típusú vasalt földtámfal

67 M1 Győrt elkerülő szakasz Leomlott hídfő

68 Magyarszlovén vasútvonal georáccsal erősített talajtámfal mintakeresztszelvénye

69 Georáccsal erősített talajtámfal

71 Szegezett fal

73 Szegezett fal

74 Horgonyzott szerkezetek

76 PFAHLTY P VERNAGELTER SPRITZBETON

78 Elemes horgonyfal

81 Fúrt injektált horgony

82 Tartós horgonyok

83 Csavartányéros horgony

84 SOILEX horgony

85 Tervezési kérdések

86 Súlytámfalak méretezése károsodási veszély vizsgálati módszer szerkezeti változtatás a általános stabilitásvesztés rézsűállékonyság a fal mélyítése b alaptörés síkalapteherbírás alapszélességnövelés c elcsúszás erők egyensúlya alapsík hátradöntése d elbillenés nyomatéki egyensúly forgáspont előretolás e falszerkezet repedése feszültségeloszlás szélesítés előre és lefelé d b c e a

87 Támfalak földstatikai tervezése általános stabilitás altalajtörés elcsúszás elbillenés mint a rézsűk állékonyságvizsgálata mint a síkalapok tervezése

88 Támfalak szerkezeti tervezése, belső stabilitás biztosítása súlytámfal - célszerű alak és szélesség a repedés ellen szögtámfal - merevítő borda, vasalás a fal hajlítása ellen máglyafal - csapolás és tüskézés az elemek kapcsolatába gabionfal - erős háló a szakadás ellen vasalt talajtámfal szegezett fal a szakadás, a kihúzódás és az elemek közti elcsúszás ellen szilárd, széles és sűrű elemek

89 A támfal belső stabilitásának vizsgálata

90 Befogott és kihorgonyzott támszerkezetek általános stabilitás a fal egyensúlya falszerkezet épsége horgony kihúzódása horgony szakadása horgonyhossz befogási mélység szükséges horgonyerők) falkeresztmetszet (anyag, méret) horgony befogási szakasza horgonyacél erőssége

91 Általános (külső) stabilitás vizsgálata rézsáűllékonysági vizsgálattal

92 Befogott (támaszkodó) és/vagy megtámasztott (kihorgonyzott) támszerkezetek statikája E E E E befogott támaszkodó több sorban befogott megtámasztott megtámasztott megtámasztott

93 földnyomás e passzív fölnyomás e p nyugalmi földnyomás e 0 aktív földnyomás e a ágyazási té nyező k=e/x -x vízszintes elmozdulás +x
