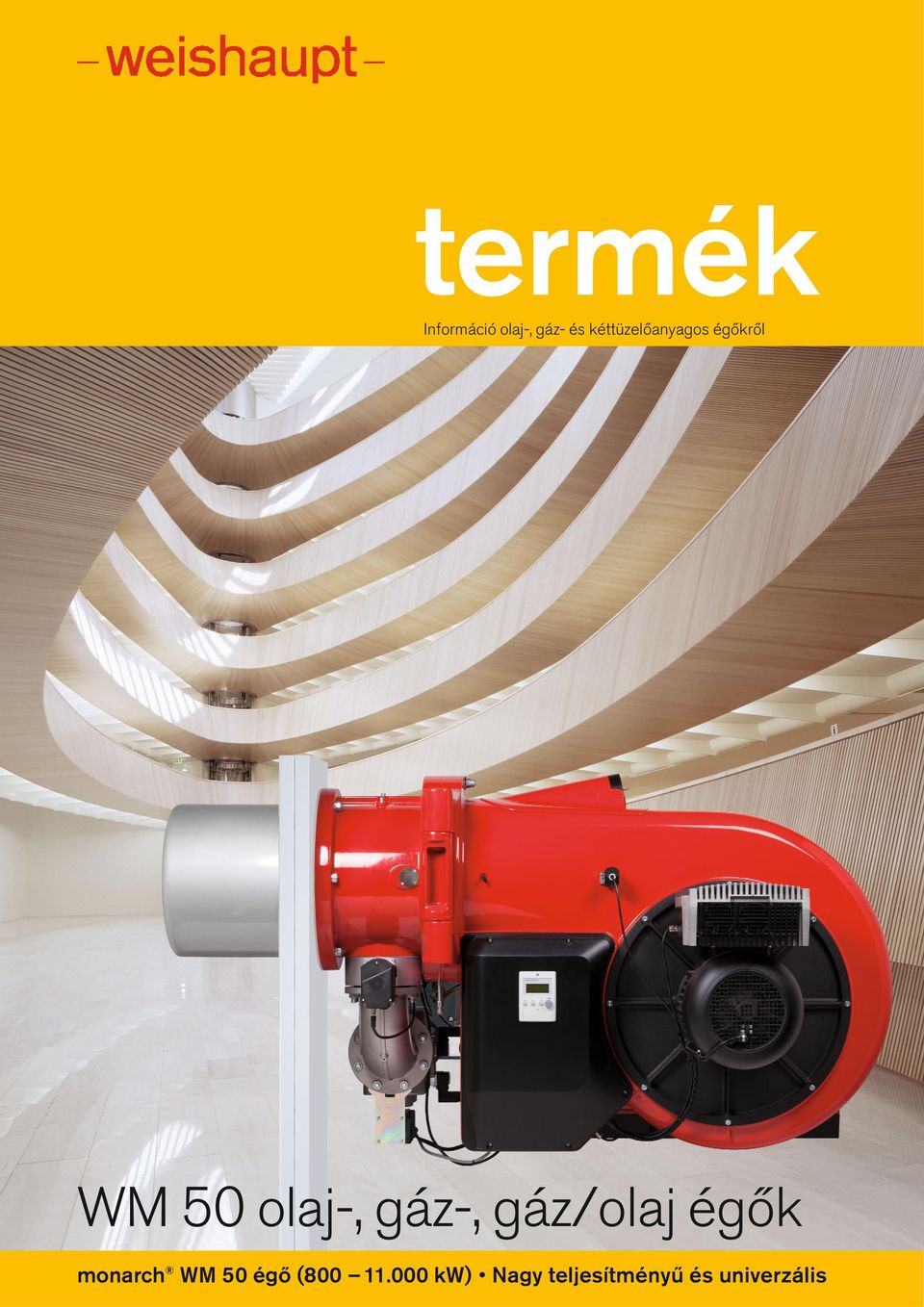

1 termék Információ olaj-, gáz- és kéttüzelőanyagos égőkről WM 50 olaj-, gáz-, gáz/olaj égők monarch WM 50 égő ( kw) Nagy teljesítményű és univerzális

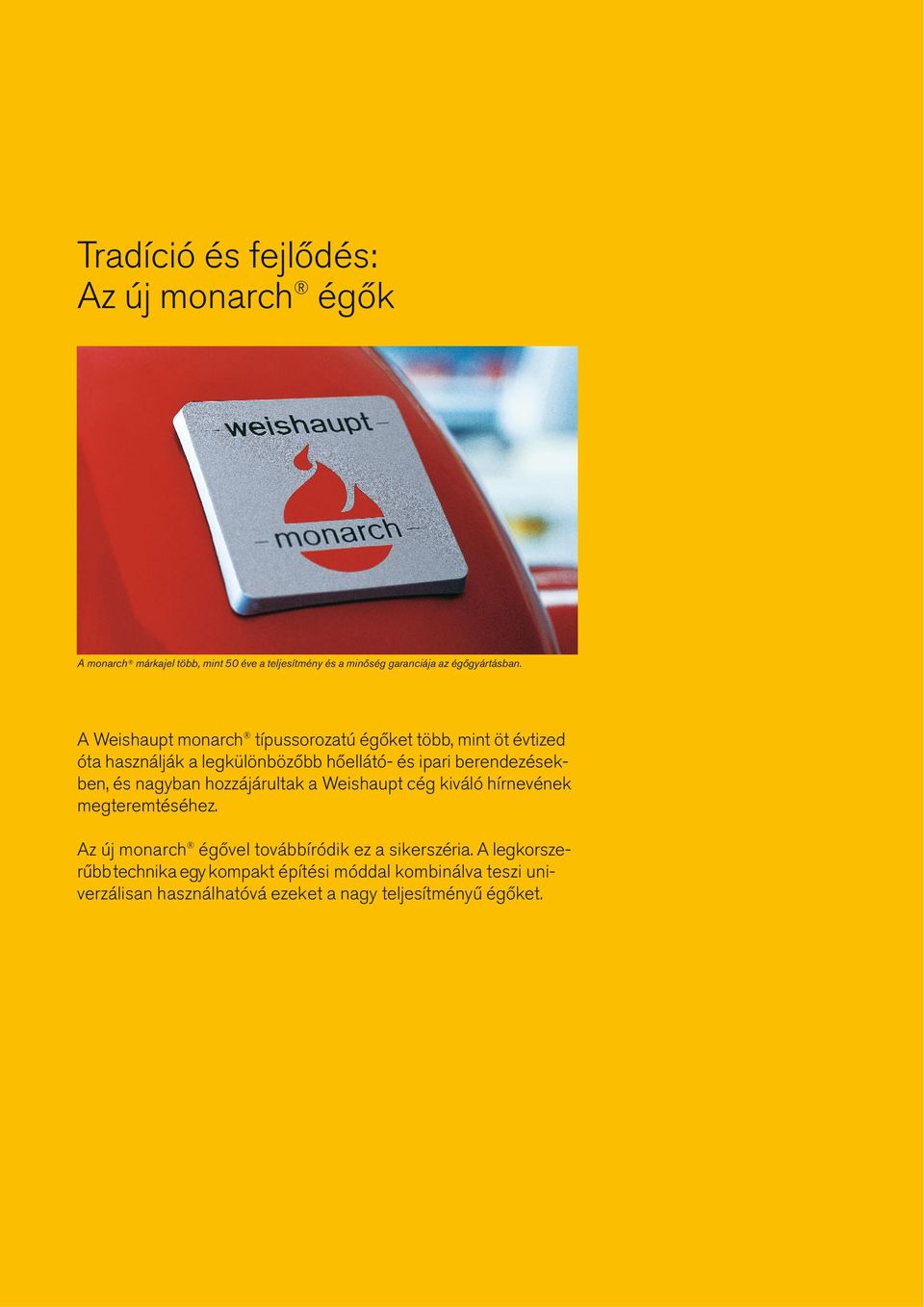

2 Tradíció és fejlődés: Az új monarch égők A monarch márkajel több, mint 50 éve a teljesítmény és a minőség garanciája az égőgyártásban. A Weishaupt monarch típussorozatú égőket több, mint öt évtized óta használják a legkülönbözőbb hőellátó- és ipari berendezésekben, és nagyban hozzájárultak a Weishaupt cég kiváló hírnevének megteremtéséhez. Az új monarch égővel továbbíródik ez a siker széria. A legkorszerűbbtechnika egy kompak t építési móddal kombinálva teszi univerzálisan használhatóvá ezeket a nagy teljesítményű égőket.

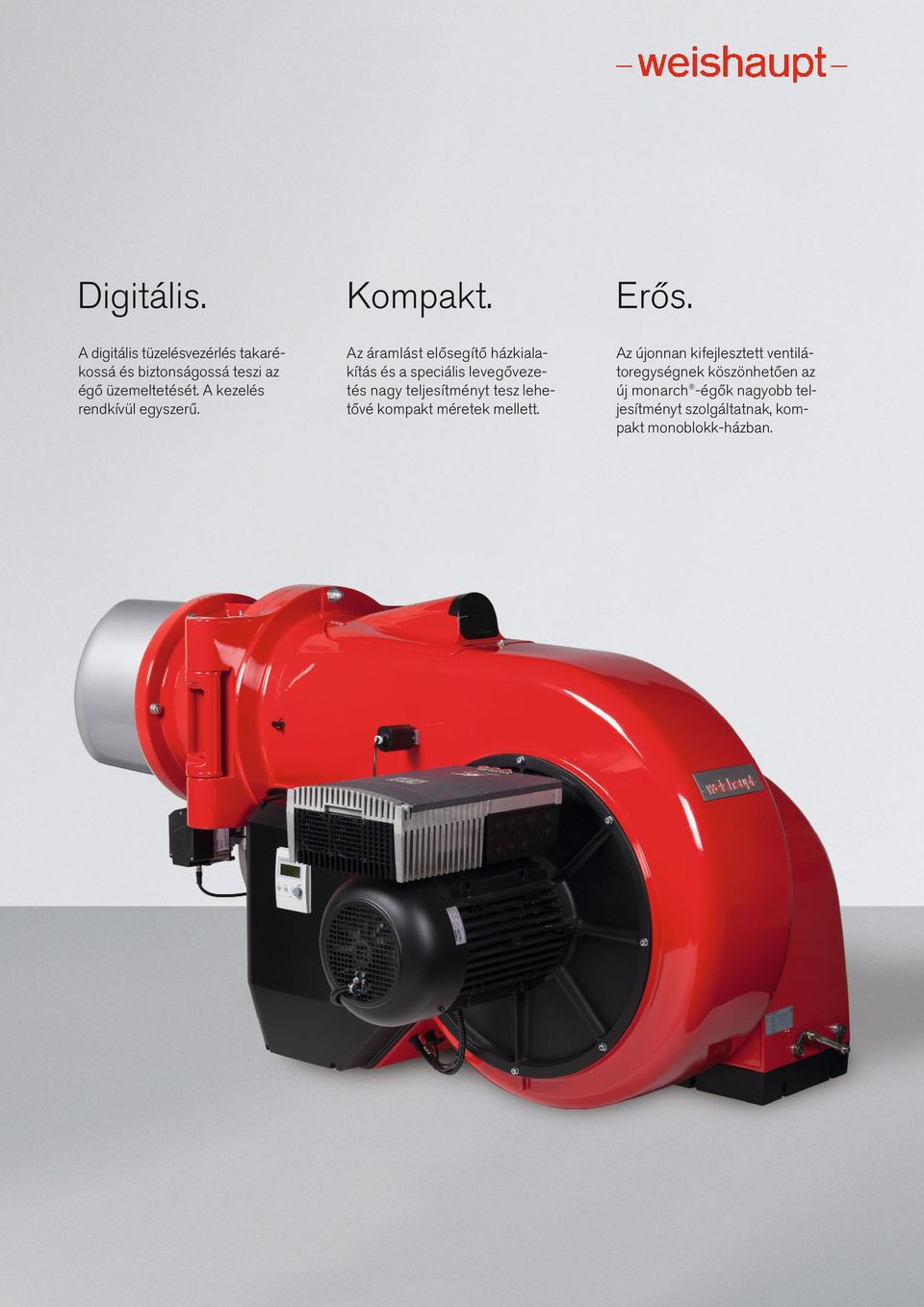

3 Digitális. Kompakt. Erős. A digitális tüzelésvezérlés takarékossá és biztonságossá teszi az égő üzemeltetését. A kezelés rendkívül egyszerű. Az áramlást elősegítő házkialakítás és a speciális levegővezetés nagy teljesítményt tesz lehetővé kompakt méretek mellett. Az újonnan kifejlesztett ventilátoregységnek köszönhetően az új monarch -égők nagyobb teljesítményt szolgáltatnak, kompakt monoblokk-házban.

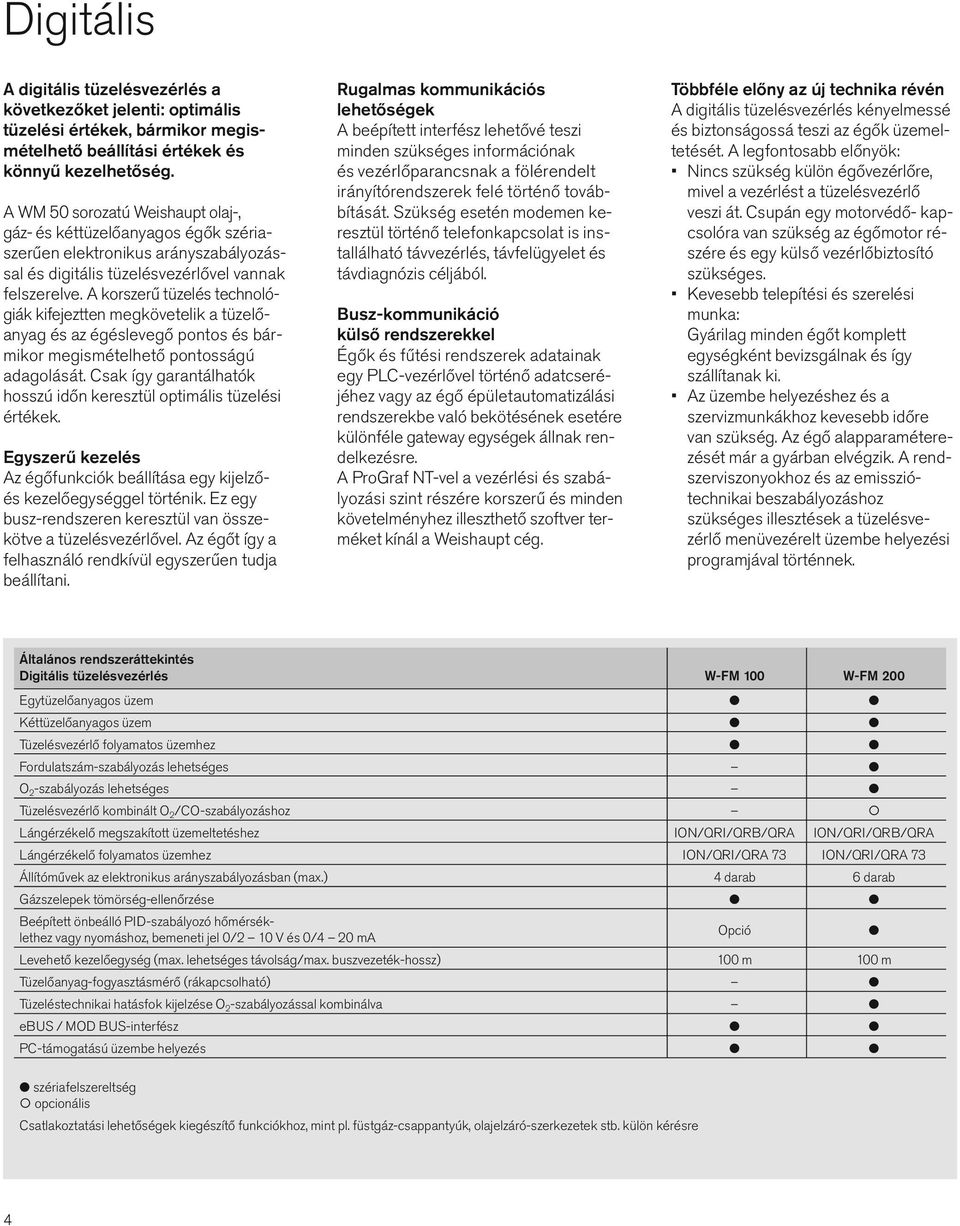

4 Digitális A digitális tüzelésvezérlés a következőket jelenti: optimális tüzelési értékek, bármikor megismételhető beállítási értékek és könnyű kezelhetőség. A WM 50 sorozatú Weishaupt olaj-, gáz- és kéttüzelőanyagos égők szériaszerűen elektronikus arányszabályozással és digitális tüzelésvezérlővel vannak felszerelve. A korszerű tüzelés technológiák kifejeztten megkövetelik a tüzelőanyag és az égéslevegő pontos és bármikor megismételhető pontosságú adagolását. Csak így garantálhatók hosszú időn keresztül optimális tüzelési értékek. Egyszerű kezelés Az égőfunkciók beállítása egy kijelzőés kezelőegységgel történik. Ez egy busz-rendszeren keresztül van összekötve a tüzelésvezérlővel. Az égőt így a felhasználó rendkívül egyszerűen tudja beállítani. Rugalmas kommunikációs lehetőségek A beépített interfész lehetővé teszi minden szükséges információnak és vezérlőparancsnak a fölérendelt irányítórendszerek felé történő továbbítását. Szükség esetén modemen keresztül történő telefonkapcsolat is installálható távvezérlés, távfelügyelet és távdiagnózis céljából. Busz-kommunikáció külső rendszerekkel Égők és fűtési rendszerek adatainak egy PLC-vezérlővel történő adatcseréjéhez vagy az égő épületautomatizálási rendszerekbe való bekötésének esetére különféle gateway egységek állnak rendelkezésre. A ProGraf NT-vel a vezérlési és szabályozási szint részére korszerű és minden követelményhez illeszthető szoftver terméket kínál a Weishaupt cég. Többféle előny az új technika révén A digitális tüzelésvezérlés kényelmessé és biztonságossá teszi az égők üzemeltetését. A legfontosabb előnyök: Nincs szükség külön égővezérlőre, mivel a vezérlést a tüzelésvezérlő veszi át. Csupán egy motorvédő- kapcsolóra van szükség az égőmotor részére és egy külső vezérlőbiztosító szükséges. Kevesebb telepítési és szerelési munka: Gyárilag minden égőt komplett egységként bevizsgálnak és így szállítanak ki. Az üzembe helyezéshez és a szervizmunkákhoz kevesebb időre van szükség. Az égő alapparaméterezését már a gyárban elvégzik. A rendszerviszonyokhoz és az emissziótechnikai beszabályozáshoz szükséges illesztések a tüzelésvezérlő menüvezérelt üzembe helyezési programjával történnek. Általános rendszeráttekintés Digitális tüzelésvezérlés W-FM 100 W-FM 200 Egytüzelőanyagos üzem l l Kéttüzelőanyagos üzem l l Tüzelésvezérlő folyamatos üzemhez l l Fordulatszám-szabályozás lehetséges l O 2 -szabályozás lehetséges l Tüzelésvezérlő kombinált O 2 /CO-szabályozáshoz Lángérzékelő megszakított üzemeltetéshez ION/QRI/QRB/QRA ION/QRI/QRB/QRA Lángérzékelő folyamatos üzemhez ION/QRI/QRA 73 ION/QRI/QRA 73 Állítóművek az elektronikus arányszabályozásban (max.) 4 darab 6 darab Gázszelepek tömörség-ellenőrzése l l Beépített önbeálló PID-szabályozó hőmérséklethez vagy nyomáshoz, bemeneti jel 0/2 10 V és 0/4 20 ma Levehető kezelőegység (max. lehetséges távolság/max. buszvezeték-hossz) 100 m 100 m Tüzelőanyag-fogyasztásmérő (rákapcsolható) l Tüzeléstechnikai hatásfok kijelzése O 2 -szabályozással kombinálva l ebus / MOD BUS-interfész l l PC-támogatású üzembe helyezés l l l szériafelszereltség opcionális Csatlakoztatási lehetőségek kiegészítő funkciókhoz, mint pl. füstgáz-csappantyúk, olajelzáró-szerkezetek stb. külön kérésre Opció l 4

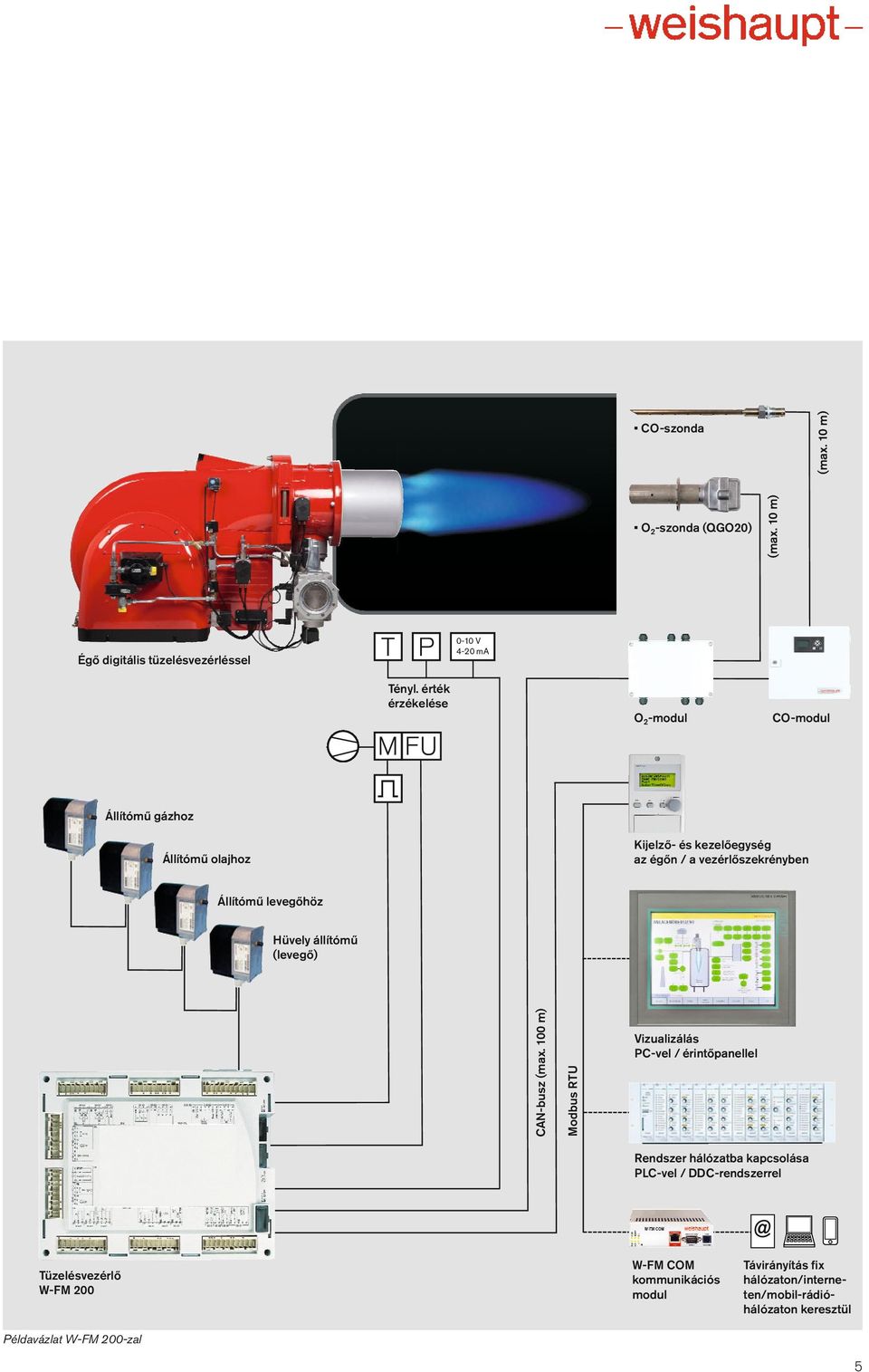

5 CO-szonda (max. 10 m) O 2 -szonda (QGO20) (max. 10 m) Égő digitális tüzelésvezérléssel T P 0-10 V 4-20 ma Tényl. érték érzékelése M FU O 2 -modul CO-modul Állítómű gázhoz Állítómű olajhoz Kijelző- és kezelőegység az égőn / a vezérlőszekrényben Állítómű levegőhöz Hüvely állítómű (levegő) CAN-busz (max. 100 m) Modbus RTU Vizualizálás PC-vel / érintőpanellel Rendszer hálózatba kapcsolása PLC-vel / DDC-rendszerrel Tüzelésvezérlő W-FM 200 Példavázlat W-FM 200-zal W-FM COM kommunikációs modul Távirányítás fix hálózaton/interneten/mobil-rádió - hálózaton keresztül 5

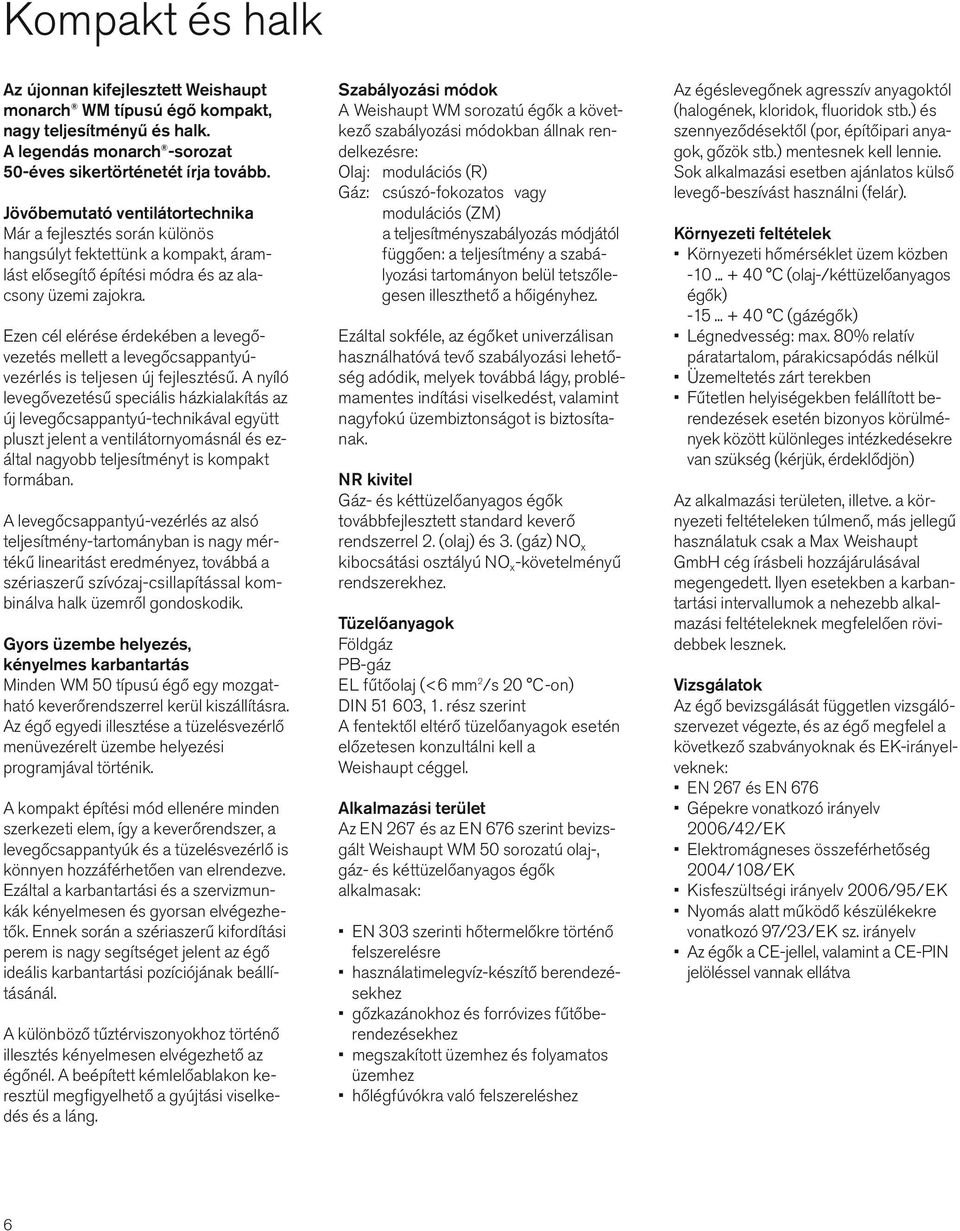

6 Kompakt és halk Az újonnan kifejlesztett Weishaupt monarch WM típusú égő kompakt, nagy teljesítményű és halk. A legendás monarch -sorozat 50-éves sikertörténetét írja tovább. Jövőbemutató ventilátortechnika Már a fejlesztés során különös hangsúlyt fektettünk a kompakt, áramlást elősegítő építési módra és az alacsony üzemi zajokra. Ezen cél elérése érdekében a levegő - vezetés mellett a levegőcsappantyúvezérlés is teljesen új fejlesztésű. A nyíló levegővezetésű speciális házkialakítás az új levegőcsappantyú-technikával együtt pluszt jelent a ventilátornyomásnál és ezáltal nagyobb teljesítményt is kompakt formában. A levegőcsappantyú-vezérlés az alsó teljesítmény-tartományban is nagy mértékű linearitást eredményez, továbbá a szériaszerű szívózaj-csillapítással kombinálva halk üzemről gondoskodik. Gyors üzembe helyezés, kényelmes karbantartás Minden WM 50 típusú égő egy mozgatható keverőrendszerrel kerül kiszállításra. Az égő egyedi illesztése a tüzelésvezérlő menüvezérelt üzembe helyezési programjával történik. A kompakt építési mód ellenére minden szerkezeti elem, így a keverőrendszer, a levegőcsappantyúk és a tüzelésvezérlő is könnyen hozzáférhetően van elrendezve. Ezáltal a karbantartási és a szervizmunkák kényelmesen és gyorsan elvégezhetők. Ennek során a szériaszerű kifordítási perem is nagy segítséget jelent az égő ideális karbantartási pozíciójának beállításánál. A különböző tűztérviszonyokhoz történő illesztés kényelmesen elvégezhető az égőnél. A beépített kémlelőablakon keresztül megfigyelhető a gyújtási viselkedés és a láng. Szabályozási módok A Weishaupt WM sorozatú égők a következő szabályozási módokban állnak rendelkezésre: Olaj: modulációs (R) Gáz: csúszó-fokozatos vagy modulációs (ZM) a teljesítményszabályozás módjától függően: a teljesítmény a szabályozási tartományon belül tetszőlegesen illeszthető a hőigényhez. Ezáltal sokféle, az égőket univerzálisan használhatóvá tevő szabályozási lehetőség adódik, melyek továbbá lágy, problémamentes indítási viselkedést, valamint nagyfokú üzem biztonságot is biztosítanak. NR kivitel Gáz- és kéttüzelőanyagos égők továbbfejlesztett standard keverő rendszerrel 2. (olaj) és 3. (gáz) NO x kibocsátási osztályú NO x -követelményű rendszerekhez. Tüzelőanyagok Földgáz PB-gáz EL fűtőolaj (<6 mm 2 /s 20 C-on) DIN , 1. rész szerint A fentektől eltérő tüzelőanyagok esetén előzetesen konzultálni kell a Weishaupt céggel. Alkalmazási terület Az EN 267 és az EN 676 szerint bevizsgált Weishaupt WM 50 sorozatú olaj-, gáz- és kéttüzelőanyagos égők alkalmasak: EN 303 szerinti hőtermelőkre történő felszerelésre használatimelegvíz-készítő berendezésekhez gőzkazánokhoz és forróvizes fűtőberendezésekhez megszakított üzemhez és folyamatos üzemhez hőlégfúvókra való felszereléshez Az égéslevegőnek agresszív anyagoktól (halogének, kloridok, fluoridok stb.) és szennyeződésektől (por, építőipari anyagok, gőzök stb.) mentesnek kell lennie. Sok alkalmazási esetben ajánlatos külső levegő-beszívást használni (felár). Környezeti feltételek Környezeti hőmérséklet üzem közben C (olaj-/kéttüzelőanyagos égők) C (gázégők) Légnedvesség: max. 80% relatív páratartalom, párakicsapódás nélkül Üzemeltetés zárt terekben Fűtetlen helyiségekben felállított berendezések esetén bizonyos körülmények között különleges intézkedésekre van szükség (kérjük, érdeklődjön) Az alkalmazási területen, illetve. a környezeti feltételeken túlmenő, más jellegű használatuk csak a Max Weishaupt GmbH cég írásbeli hozzájárulásával megengedett. Ilyen esetekben a karbantartási intervallumok a nehezebb alkalmazási feltételeknek megfelelően rövidebbek lesznek. Vizsgálatok Az égő bevizsgálását független vizsgálószervezet végezte, és az égő megfelel a következő szabványoknak és EK-irányelveknek: EN 267 és EN 676 Gépekre vonatkozó irányelv 2006/42/EK Elektromágneses összeférhetőség 2004/108/EK Kisfeszültségi irányelv 2006/95/EK Nyomás alatt működő készülékekre vonatkozó 97/23/EK sz. irányelv Az égők a CE-jellel, valamint a CE-PIN jelöléssel vannak ellátva 6

7 A legfontosabb előnyök: Kényelmes tüzelőanyag-átkapcsolás gáz és olaj között kéttüzelőanyagos égőnél Digitális tüzelésvezérlés elektronikus arányszabályozással minden teljesítménynagysághoz Kompakt építési mód Halk üzem a szériaszerűen beépített beszívási zajcsillapítónak köszönhetően Rendkívül nagy teljesítményű ventilátor speciálisan kifejlesztett ventilátorgeometria és levegőcsappantyúvezérlés révén Minden WM 50 típusú égő mozgatható keverőrendszerrel kerül kiszállításra IP 54 védettség szériaszerűen Mágneses tengelykapcsoló szériaszerűen (WM-GL) Minden szerkezeti elem könnyen hozzáférhető, pl.: keverőrendszer, levegőcsappantyú és tüzelésvezérlő Biztonságos üzemi viselkedés a szériaszerűen csúszó-fokozatos, illetve. modulációs üzem révén, a kivitel és a teljesítményszabályozás módjától függően Minden eges égőnek a gyárban elvégzett számítógéppel támogatott működés ellenőrzése Kívánságra csatlakoztatásra kész égők szállíthatók Kiváló ár/teljesítmény viszony Világszerte nagyon jól kiépített szervizhálózat Égőmotor rászerelt frekvenciaváltóval (opcionális) Lángőr Digitális tüzelésvezérlő és rászerelt kijelző- és kezelőegység Jobbra vagy balra kifordítható égőház Állítómű Állítóművek (gázcsappantyú, levegőcsappantyú, olajszabályozó nem látható) Márkavédelem A Weishaupt WM 50 típusú monarch égők Európában közösségi márkaként vannak bejegyezve. Levegőcsappantyú állítóművel Gázszelep Ventilátor-járókerék Olajszivattyú Zajcsillapított levegő-szívóház Mágneses tengelykapcsoló WM-GL 50, ZM-R kivitel 7

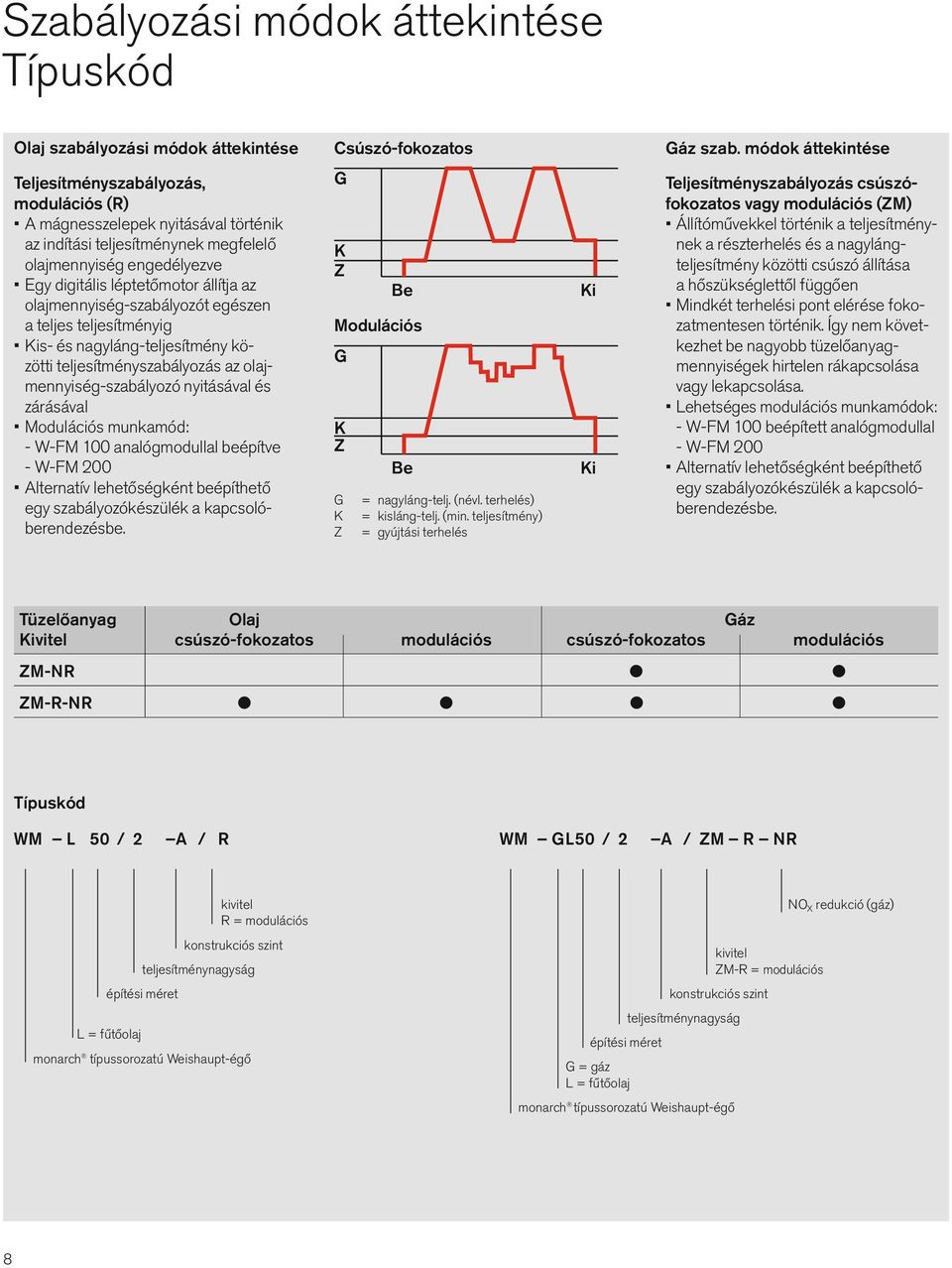

8 Szabályozási módok áttekintése Típuskód Olaj szabályozási módok áttekintése Csúszó-fokozatos Gáz szab. módok áttekintése Teljesítményszabályozás, modulációs (R) A mágnesszelepek nyitásával történik az indítási teljesítménynek megfelelő olajmennyiség engedélyezve Egy digitális léptetőmotor állítja az olajmennyiség-szabályozót egészen a teljes teljesítményig Kis- és nagyláng-teljesítmény közötti teljesítményszabályozás az olajmennyiség-szabályozó nyitásával és zárásával Modulációs munkamód: - W-FM 100 analógmodullal beépítve - W-FM 200 Alternatív lehetőségként beépíthető egy szabályozókészülék a kapcsolóberendezésbe. G K Z Be Modulációs G K Z Be G = nagyláng-telj. (névl. terhelés) K = kisláng-telj. (min. teljesítmény) Z = gyújtási terhelés Ki Ki Teljesítményszabályozás csúszófokozatos vagy modulációs (ZM) Állítóművekkel történik a teljesítménynek a részterhelés és a nagylángteljesítmény közötti csúszó állítása a hőszükséglettől függően Mindkét terhelési pont elérése fokozatmentesen történik. Így nem következhet be nagyobb tüzelőanyagmennyiségek hirtelen rákapcsolása vagy lekapcsolása. Lehetséges modulációs munkamódok: - W-FM 100 beépített analógmodullal - W-FM 200 Alternatív lehetőségként beépíthető egy szabályozókészülék a kapcsolóberendezésbe. Tüzelőanyag Olaj Gáz Kivitel csúszó-fokozatos modulációs csúszó-fokozatos modulációs ZM-NR l l ZM-R-NR l l l l Típuskód WM L 50 / 2 A / R WM GL50 / 2 A / ZM R NR kivitel R = modulációs konstrukciós szint teljesítménynagyság építési méret L = fűtőolaj monarch típussorozatú Weishaupt-égő kivitel ZM-R = modulációs konstrukciós szint teljesítménynagyság építési méret G = gáz L = fűtőolaj monarch típussorozatú Weishaupt-égő NO X redukció (gáz) 8

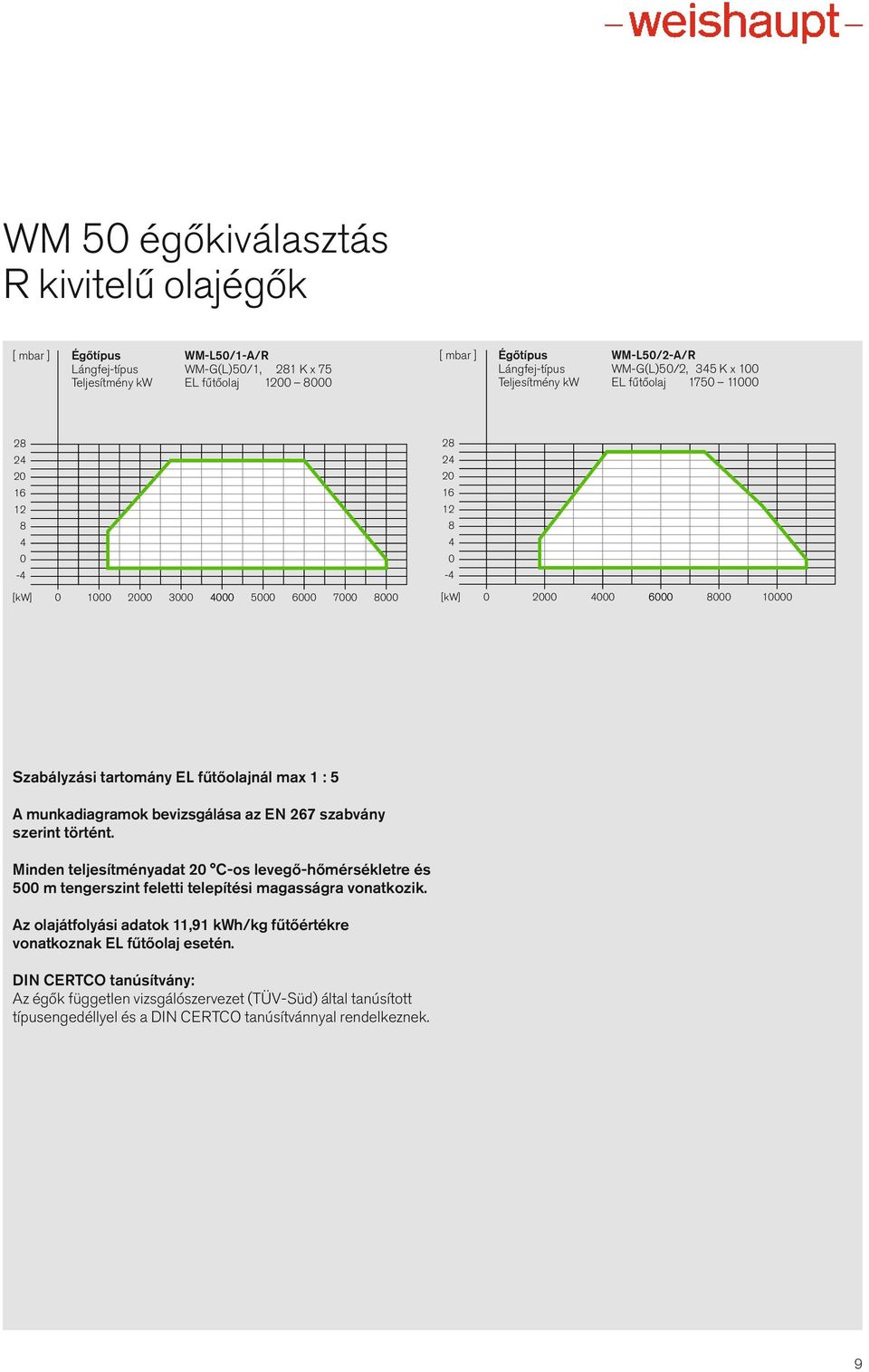

9 WM 50 égőkiválasztás R kivitelű olajégők [ mbar ] Égőtípus WM-L50/1-A/R Lángfej-típus WM-G(L)50/1, 281 K x 75 Teljesítmény kw EL fűtőolaj [ mbar ] Égőtípus WM-L50/2-A/R Lángfej-típus WM-G(L)50/2, 345 K x 100 Teljesítmény kw EL fűtőolaj [kw] [kw] Szabályzási tartomány EL fűtőolajnál max 1 : 5 A munkadiagramok bevizsgálása az EN 267 szabvány szerint történt. Minden teljesítményadat 20 C-os levegő-hőmérséklet re és 500 m tengerszint feletti telepítési magasságra vonatkozik. Az olajátfolyási adatok 11,91 kwh/kg fűtőértékre vonatkoznak EL fűtőolaj esetén. DIN CERTCO tanúsítvány: Az égők független vizsgálószervezet (TÜV-Süd) által tanúsított típusengedéllyel és a DIN CERTCO tanúsítvánnyal rendelkeznek. 9

10 WM 50 égőkiválasztás Gáz- és gáz/olaj égők ZM-R-NR kiv. gáz/olaj égők [ mbar ] Égőtípus WM-G50/1-A ZM-NR WM-GL50/1-A ZM-R-NR Lángfej-típus WM-G(L)50/1-A, 281 K x 75 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [ mbar ] Égőtípus WM-G50/2-A ZM-NR WM-GL50/2-A ZM-R-NR Lángfej-típus WM-G(L)50/2, 345 K x 100 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] [kw] N-gáz F-gáz EL fűtőolaj Szabályzási tartomány gáznál max 1 : 10 EL fűtőolajnál max 1 : 5 A munkadiagramok bevizsgálása az EN 267 és az EN 676 szabvány szerint történt. A teljesítményadatok a tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítménycsökkenést kell figyelembe venni. 10

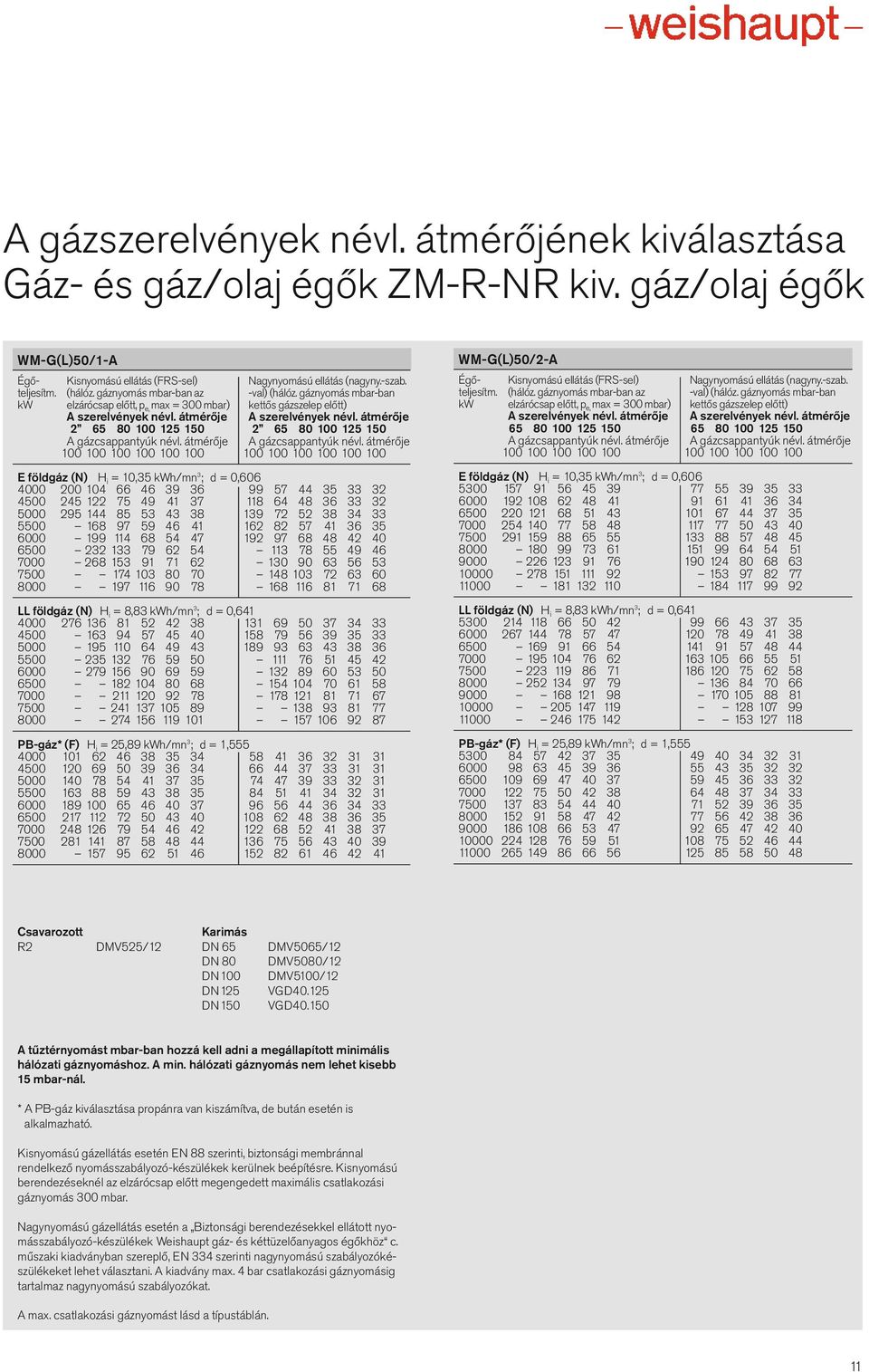

11 A gázszerelvények névl. átmérőjének kiválasztása Gáz- és gáz/olaj égők ZM-R-NR kiv. gáz/olaj égők WM-G(L)50/1-A Égő- Kisnyomású ellátás (FRS-sel) Nagynyomású ellátás (nagyny.-szab. teljesítm. (hálóz. gáznyomás mbar-ban az -val) (hálóz. gáznyomás mbar-ban kw elzárócsap előtt, p e, max = 300 mbar) kettős gázszelep előtt) A szerelvények névl. átmérője A szerelvények névl. átmérője A gázcsappantyúk névl. átmérője A gázcsappantyúk névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G(L)50/2-A Égő- Kisnyomású ellátás (FRS-sel) Nagynyomású ellátás (nagyny.-szab. teljesítm. (hálóz. gáznyomás mbar-ban az -val) (hálóz. gáznyomás mbar-ban kw elzárócsap előtt, p e, max = 300 mbar) kettős gázszelep előtt) A szerelvények névl. átmérője A szerelvények névl. átmérője A gázcsappantyúk névl. átmérője A gázcsappantyúk névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, Csavarozott Karimás R2 DMV525/12 DN 65 DMV5065/12 DN 80 DMV5080/12 DN100 DMV5100/12 DN125 VGD DN150 VGD A tűztérnyomást mbar-ban hozzá kell adni a megállapított minimális hálózati gáznyomáshoz. A min. hálózati gáznyomás nem lehet kisebb 15 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, de bután esetén is alkalmazható. Kisnyomású gázellátás esetén EN 88 szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 300 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és kéttüzelőanyagos égőkhöz c. műszaki kiadványban szereplő, EN 334 szerinti nagynyomású szabályozókészülékeket lehet választani. A kiadvány max. 4 bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán. 11

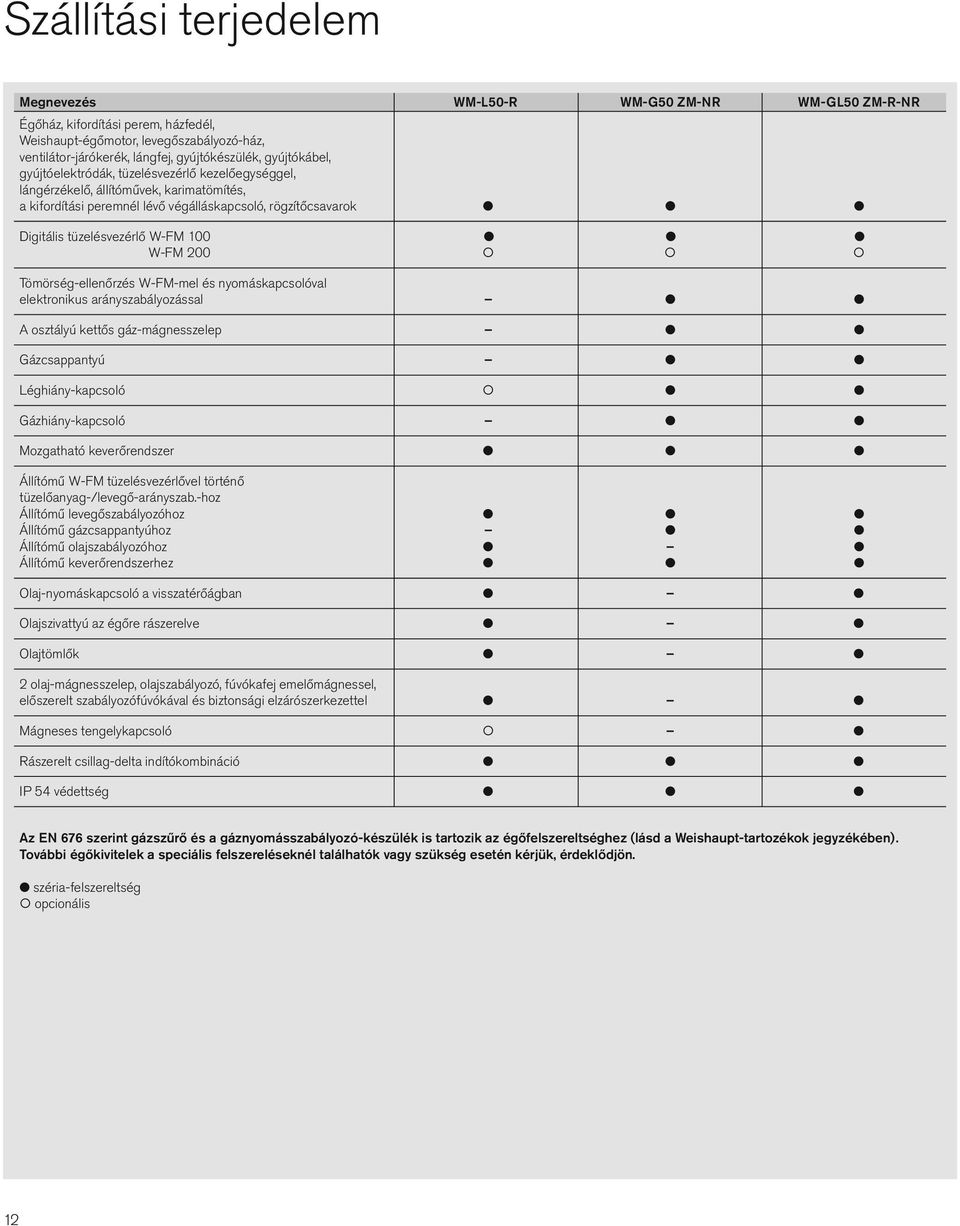

12 Szállítási terjedelem Megnevezés WM-L50-R WM-G50 ZM-NR WM-GL50 ZM-R-NR Égőház, kifordítási perem, házfedél, Weishaupt-égőmotor, levegőszabályozó-ház, ventilátor-járókerék, lángfej, gyújtókészülék, gyújtókábel, gyújtóelektródák, tüzelésvezérlő kezelőegységgel, lángérzékelő, állítóművek, karimatömítés, a kifordítási peremnél lévő végálláskapcsoló, rögzítőcsavarok l l l Digitális tüzelésvezérlő W-FM 100 l l l W-FM 200 Tömörség-ellenőrzés W-FM-mel és nyomáskapcsolóval elektronikus arányszabályozással l l A osztályú kettős gáz-mágnesszelep l l Gázcsappantyú l l Léghiány-kapcsoló l l Gázhiány-kapcsoló l l Mozgatható keverőrendszer l l l Állítómű W-FM tüzelésvezérlővel történő tüzelőanyag-/levegő-arányszab.-hoz Állítómű levegőszabályozóhoz l l l Állítómű gázcsappantyúhoz l l Állítómű olajszabályozóhoz l l Állítómű keverőrendszerhez l l l Olaj-nyomáskapcsoló a visszatérőágban l l Olajszivattyú az égőre rászerelve l l Olajtömlők l l 2 olaj-mágnesszelep, olajszabályozó, fúvókafej emelőmágnessel, előszerelt szabályozófúvókával és biztonsági elzárószerkezettel l l Mágneses tengelykapcsoló l Rászerelt csillag-delta indítókombináció l l l IP 54 védettség l l l Az EN 676 szerint gázszűrő és a gáznyomásszabályozó-készülék is tartozik az égőfelszereltséghez (lásd a Weishaupt-tartozékok jegyzékében). További égőkivitelek a speciális felszereléseknél találhatók vagy szükség esetén kérjük, érdeklődjön. l széria-felszereltség opcionális 12

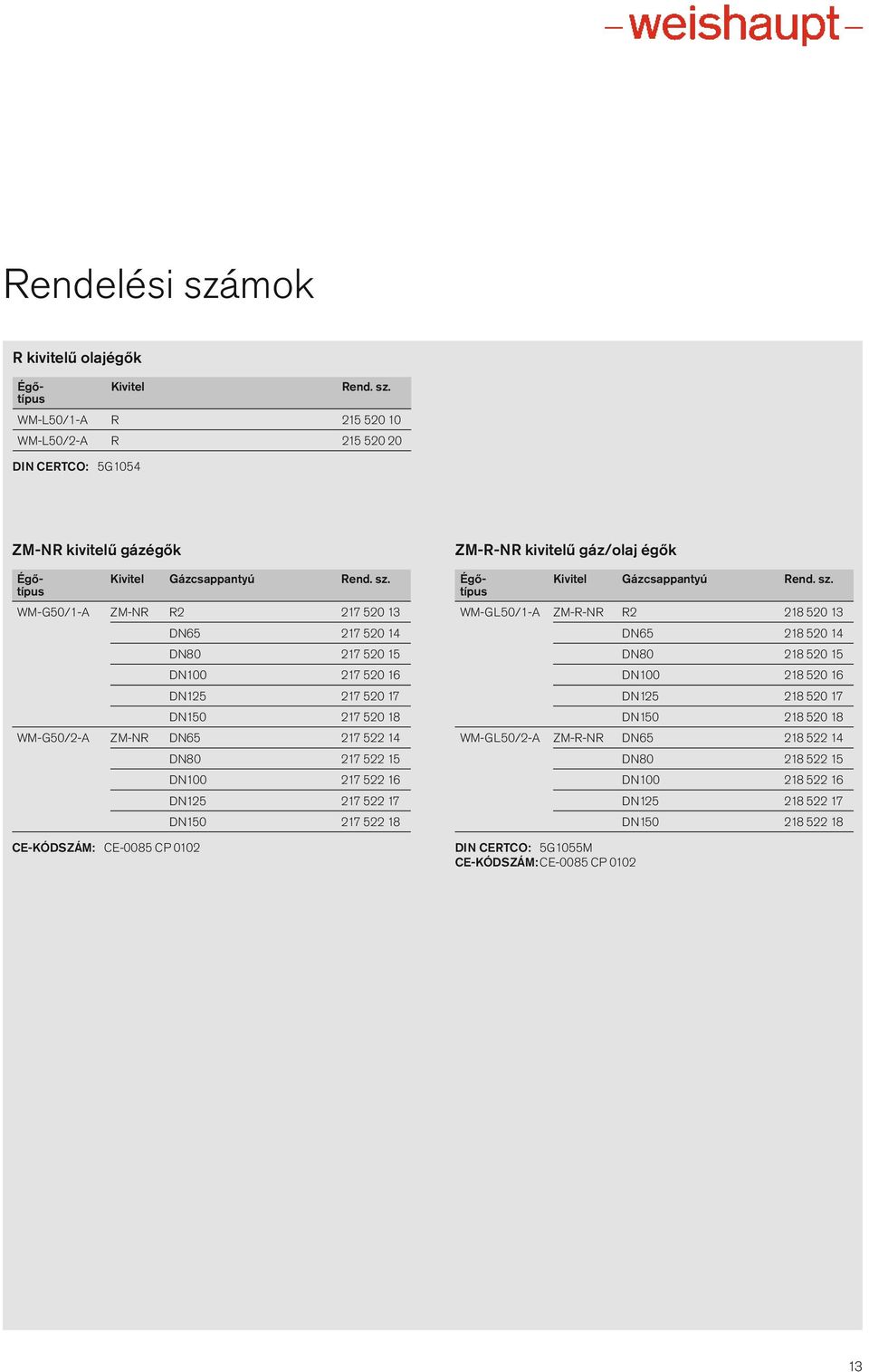

13 Rendelési számok R kivitelű olajégők Égő- Kivitel Rend. sz. típus WM-L50/1-A R WM-L50/2-A R DIN CERTCO: 5G1054 ZM-NR kivitelű gázégők Égő- Kivitel Gázcsappantyú Rend. sz. típus WM-G50/1-A ZM-NR R DN DN DN DN DN WM-G50/2-A ZM-NR DN CE-KÓDSZÁM: CE-0085 CP 0102 DN DN DN DN ZM-R-NR kivitelű gáz/olaj égők Égő- Kivitel Gázcsappantyú Rend. sz. típus WM-GL50/1-A ZM-R-NR R DN DN DN DN DN WM-GL50/2-A ZM-R-NR DN DIN CERTCO: 5G1055M CE-KÓDSZÁM: CE-0085 CP 0102 DN DN DN DN

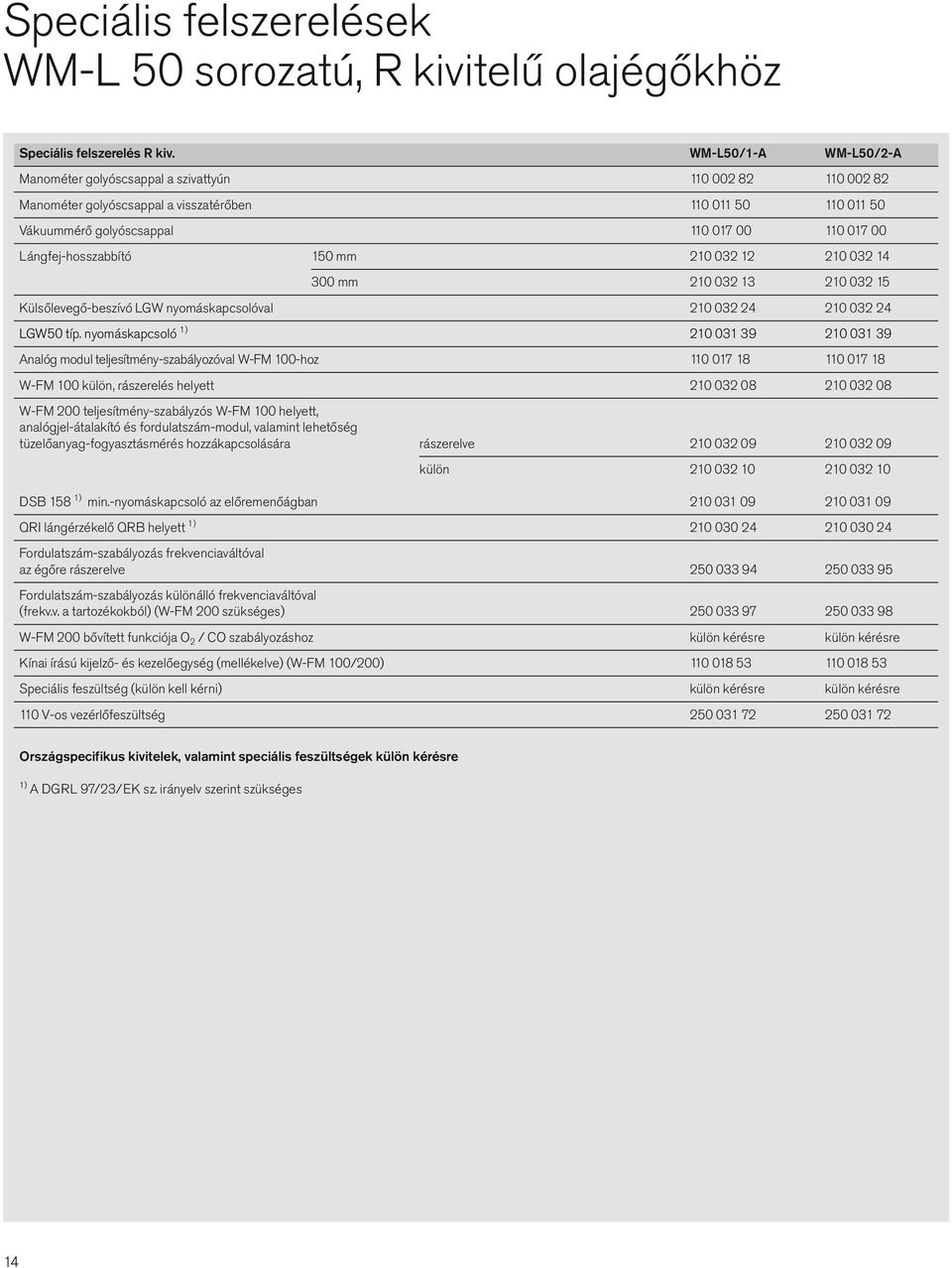

14 Speciális felszerelések WM-L 50 sorozatú, R kivitelű olajégőkhöz Speciális felszerelés R kiv. WM-L50/1-A WM-L50/2-A Manométer golyóscsappal a szivattyún Manométer golyóscsappal a visszatérőben Vákuummérő golyóscsappal Lángfej-hosszabbító 150 mm mm Külsőlevegő-beszívó LGW nyomáskapcsolóval LGW50 típ. nyomáskapcsoló 1) Analóg modul teljesítmény-szabályozóval W-FM 100-hoz W-FM 100 külön, rászerelés helyett W-FM 200 teljesítmény-szabályzós W-FM 100 helyett, analógjel-átalakító és fordulatszám-modul, valamint lehetőség tüzelőanyag-fogyasztásmérés hozzákapcsolására rászerelve külön DSB 158 1) min.-nyomáskapcsoló az előremenőágban QRI lángérzékelő QRB helyett 1) Fordulatszám-szabályozás frekvenciaváltóval az égőre rászerelve Fordulatszám-szabályozás különálló frekvenciaváltóval (frekv.v. a tartozékokból) (W-FM 200 szükséges) W-FM 200 bővített funkciója O 2 / CO szabályozáshoz külön kérésre külön kérésre Kínai írású kijelző- és kezelőegység (mellékelve) (W-FM 100/200) Speciális feszültség (külön kell kérni) külön kérésre külön kérésre 110 V-os vezérlőfeszültség Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 97/23/EK sz. irányelv szerint szükséges 14

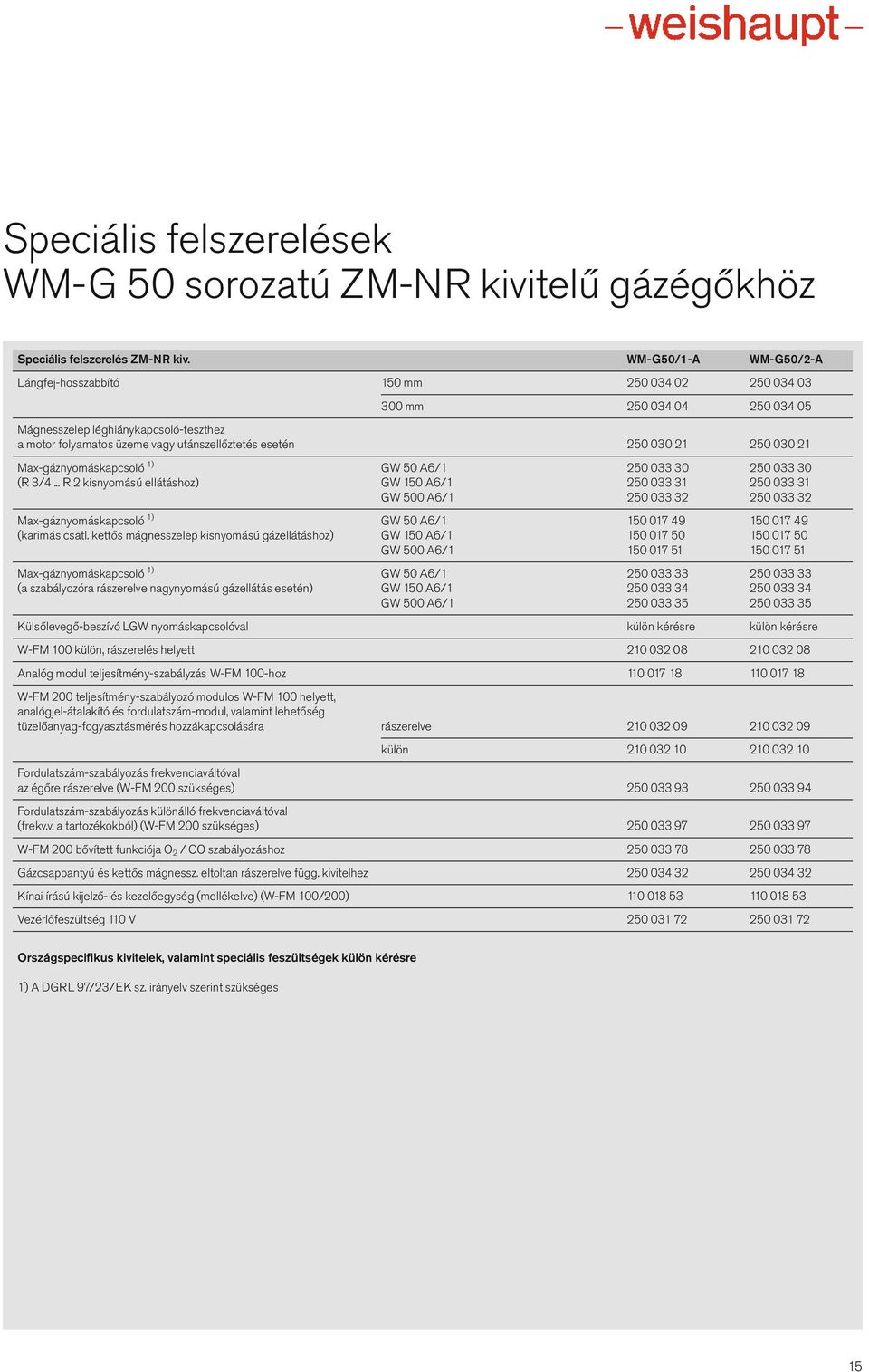

15 Speciális felszerelések WM-G 50 sorozatú ZM-NR kivitelű gázégőkhöz Speciális felszerelés ZM-NR kiv. WM-G50/1-A WM-G50/2-A Lángfej-hosszabbító 150 mm mm Mágnesszelep léghiánykapcsoló-teszthez a motor folyamatos üzeme vagy utánszellőztetés esetén Max-gáznyomáskapcsoló 1) GW 50 A6/ (R 3/4... R 2 kisnyomású ellátáshoz) GW 150 A6/ GW 500 A6/ Max-gáznyomáskapcsoló 1) GW 50 A6/ (karimás csatl. kettős mágnesszelep kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max-gáznyomáskapcsoló 1) GW 50 A6/ (a szabályozóra rászerelve nagynyomású gázellátás esetén) GW 150 A6/ GW 500 A6/ Külsőlevegő-beszívó LGW nyomáskapcsolóval külön kérésre külön kérésre W-FM 100 külön, rászerelés helyett Analóg modul teljesítmény-szabályzás W-FM 100-hoz W-FM 200 teljesítmény-szabályozó modulos W-FM 100 helyett, analógjel-átalakító és fordulatszám-modul, valamint lehetőség tüzelőanyag-fogyasztásmérés hozzákapcsolására rászerelve külön Fordulatszám-szabályozás frekvenciaváltóval az égőre rászerelve (W-FM 200 szükséges) Fordulatszám-szabályozás különálló frekvenciaváltóval (frekv.v. a tartozékokból) (W-FM 200 szükséges) W-FM 200 bővített funkciója O 2 / CO szabályozáshoz Gázcsappantyú és kettős mágnessz. eltoltan rászerelve függ. kivitelhez Kínai írású kijelző- és kezelőegység (mellékelve) (W-FM 100/200) Vezérlőfeszültség 110 V Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 97/23/EK sz. irányelv szerint szükséges 15

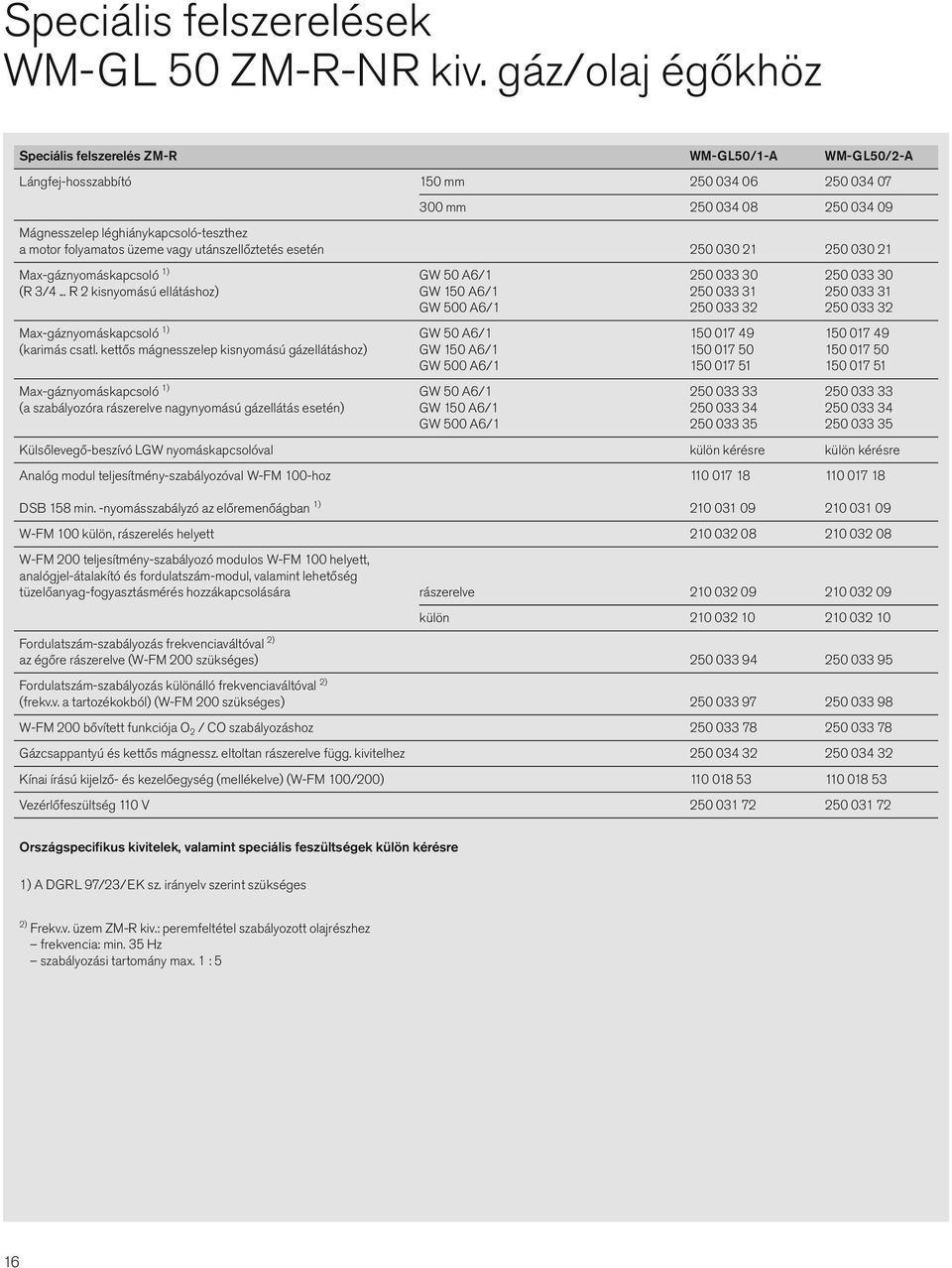

16 Speciális felszerelések WM-GL 50 ZM-R-NR kiv. gáz/olaj égőkhöz Speciális felszerelés ZM-R WM-GL50/1-A WM-GL50/2-A Lángfej-hosszabbító 150 mm mm Mágnesszelep léghiánykapcsoló-teszthez a motor folyamatos üzeme vagy utánszellőztetés esetén Max-gáznyomáskapcsoló 1) GW 50 A6/ (R 3/4... R 2 kisnyomású ellátáshoz) GW 150 A6/ GW 500 A6/ Max-gáznyomáskapcsoló 1) GW 50 A6/ (karimás csatl. kettős mágnesszelep kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max-gáznyomáskapcsoló 1) GW 50 A6/ (a szabályozóra rászerelve nagynyomású gázellátás esetén) GW 150 A6/ GW 500 A6/ Külsőlevegő-beszívó LGW nyomáskapcsolóval külön kérésre külön kérésre Analóg modul teljesítmény-szabályozóval W-FM 100-hoz DSB 158 min. -nyomásszabályzó az előremenőágban 1) W-FM 100 külön, rászerelés helyett W-FM 200 teljesítmény-szabályozó modulos W-FM 100 helyett, analógjel-átalakító és fordulatszám-modul, valamint lehetőség tüzelőanyag-fogyasztásmérés hozzákapcsolására rászerelve külön Fordulatszám-szabályozás frekvenciaváltóval 2) az égőre rászerelve (W-FM 200 szükséges) Fordulatszám-szabályozás különálló frekvenciaváltóval 2) (frekv.v. a tartozékokból) (W-FM 200 szükséges) W-FM 200 bővített funkciója O 2 / CO szabályozáshoz Gázcsappantyú és kettős mágnessz. eltoltan rászerelve függ. kivitelhez Kínai írású kijelző- és kezelőegység (mellékelve) (W-FM 100/200) Vezérlőfeszültség 110 V Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 97/23/EK sz. irányelv szerint szükséges 2) Frekv.v. üzem ZM-R kiv.: peremfeltétel szabályozott olajrészhez frekvencia: min. 35 Hz szabályozási tartomány max. 1 : 5 16

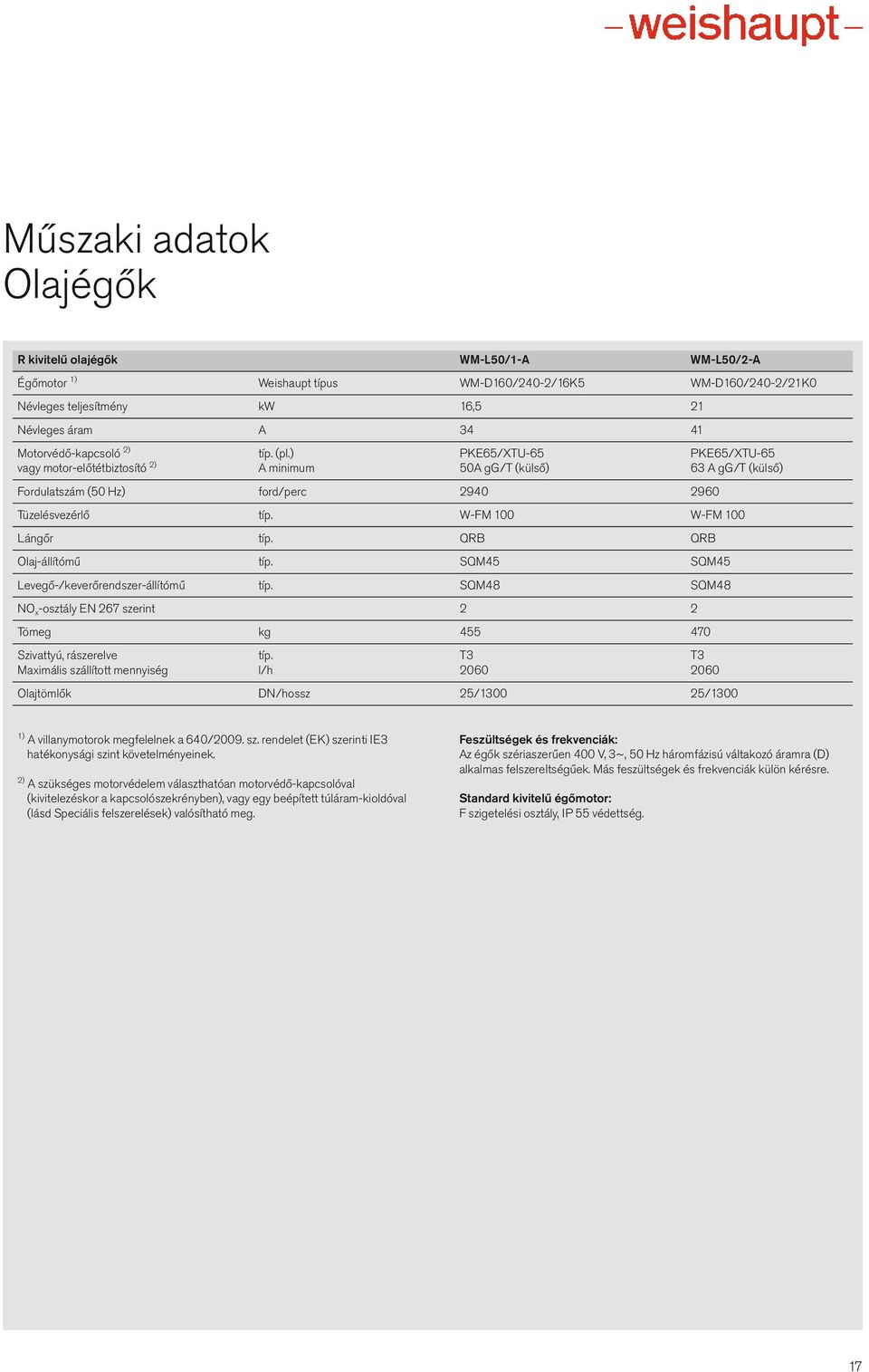

17 Műszaki adatok Olajégők R kivitelű olajégők WM-L50/1-A WM-L50/2-A Égőmotor 1) Weishaupt típus WM-D160/240-2/16K5 WM-D160/240-2/21K0 Névleges teljesítmény kw 16,5 21 Névleges áram A Motorvédő-kapcsoló 2) típ. (pl.) PKE65/XTU-65 PKE65/XTU-65 vagy motor-előtétbiztosító 2) A minimum 50A gg/t (külső) 63 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő típ. W-FM 100 W-FM 100 Lángőr típ. QRB QRB Olaj-állítómű típ. SQM45 SQM45 Levegő-/keverőrendszer-állítómű típ. SQM48 SQM48 NO x -osztály EN 267 szerint 2 2 Tömeg kg Szivattyú, rászerelve típ. T3 T3 Maximális szállított mennyiség l/h Olajtömlők DN/hossz 25/ /1300 1) A villanymotorok megfelelnek a 640/2009. sz. rendelet (EK) szerinti IE3 hatékonysági szint követelményeinek. 2) A szükséges motorvédelem választhatóan motorvédő-kapcsolóval (kivitelezéskor a kapcsolószekrényben), vagy egy beépített túláram-kioldóval (lásd Speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. 17

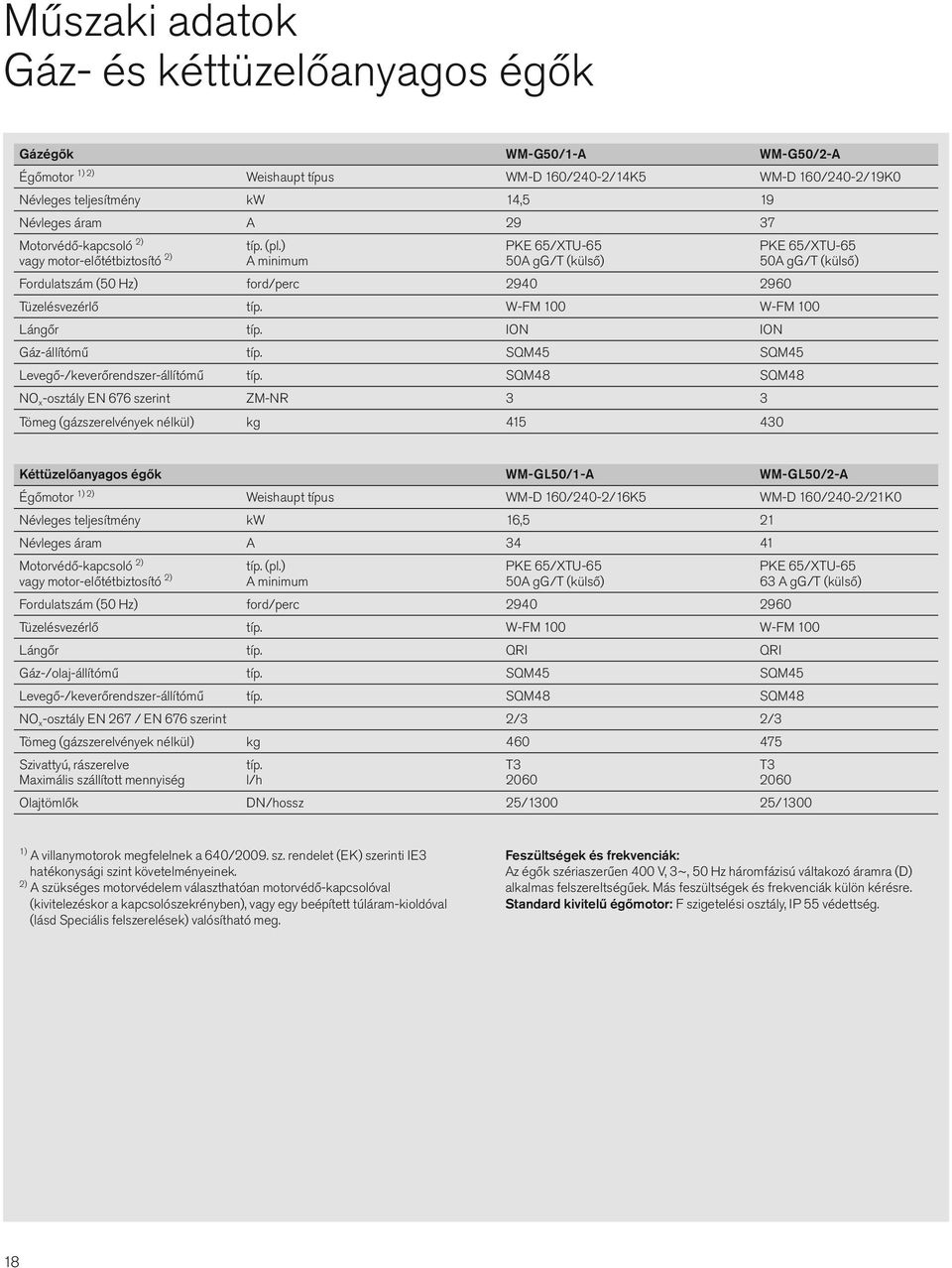

18 Műszaki adatok Gáz- és kéttüzelőanyagos égők Gázégők WM-G50/1-A WM-G50/2-A Égőmotor 1) 2) Weishaupt típus WM-D 160/240-2/14K5 WM-D 160/240-2/19K0 Névleges teljesítmény kw 14,5 19 Névleges áram A Motorvédő-kapcsoló 2) típ. (pl.) PKE 65/XTU-65 PKE 65/XTU-65 vagy motor-előtétbiztosító 2) A minimum 50A gg/t (külső) 50A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő típ. W-FM 100 W-FM 100 Lángőr típ. ION ION Gáz-állítómű típ. SQM45 SQM45 Levegő-/keverőrendszer-állítómű típ. SQM48 SQM48 NO x -osztály EN 676 szerint ZM-NR 3 3 Tömeg (gázszerelvények nélkül) kg Kéttüzelőanyagos égők WM-GL50/1-A WM-GL50/2-A Égőmotor 1) 2) Weishaupt típus WM-D 160/240-2/16K5 WM-D 160/240-2/21K0 Névleges teljesítmény kw 16,5 21 Névleges áram A Motorvédő-kapcsoló 2) típ. (pl.) PKE 65/XTU-65 PKE 65/XTU-65 vagy motor-előtétbiztosító 2) A minimum 50A gg/t (külső) 63 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő típ. W-FM 100 W-FM 100 Lángőr típ. QRI QRI Gáz-/olaj-állítómű típ. SQM45 SQM45 Levegő-/keverőrendszer-állítómű típ. SQM48 SQM48 NO x -osztály EN 267 / EN 676 szerint 2/3 2/3 Tömeg (gázszerelvények nélkül) kg Szivattyú, rászerelve típ. T3 T3 Maximális szállított mennyiség l/h Olajtömlők DN/hossz 25/ /1300 1) A villanymotorok megfelelnek a 640/2009. sz. rendelet (EK) szerinti IE3 hatékonysági szint követelményeinek. 2) A szükséges motorvédelem választhatóan motorvédő-kapcsolóval (kivitelezéskor a kapcsolószekrényben), vagy egy beépített túláram-kioldóval (lásd Speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. 18

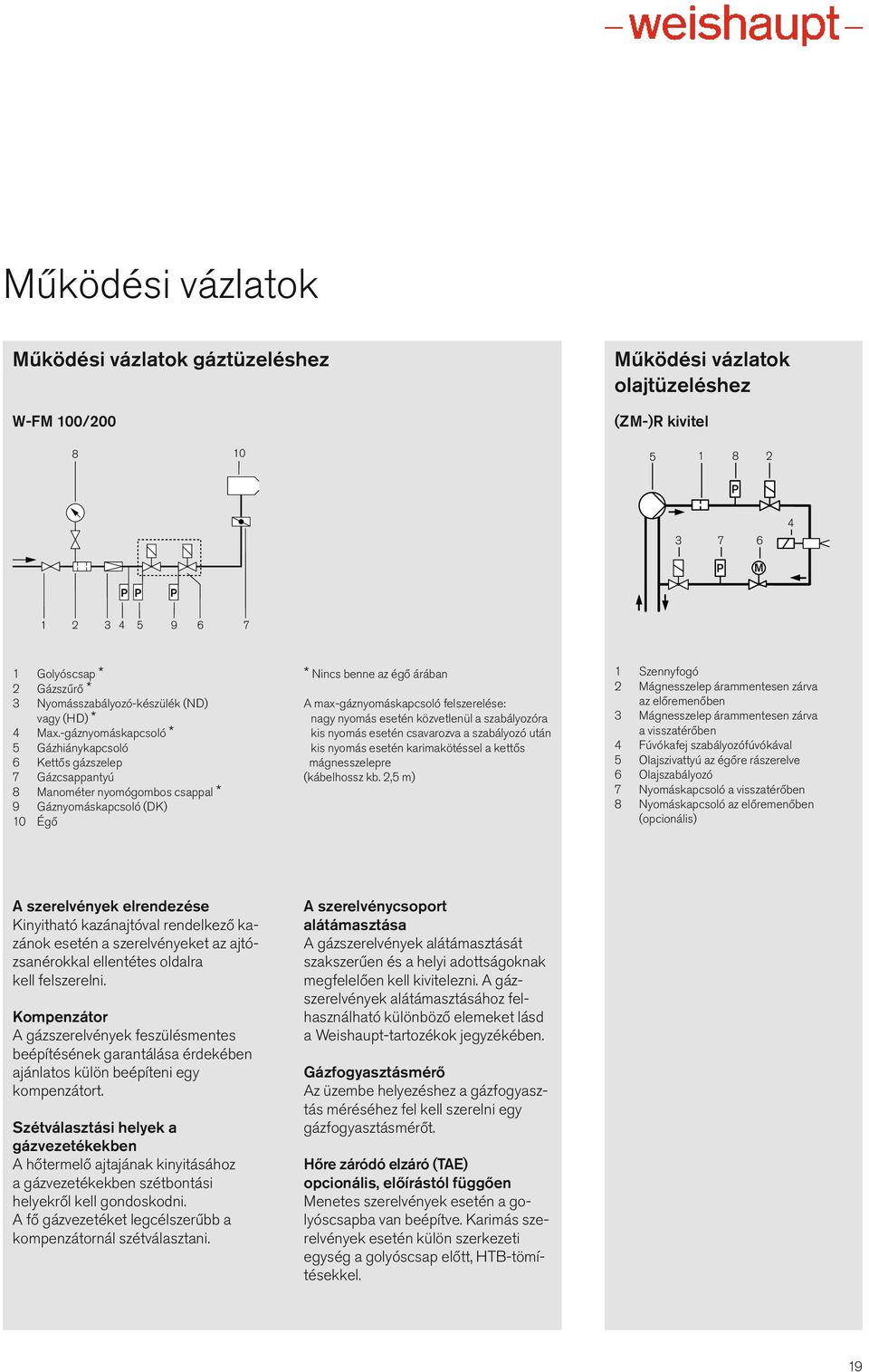

19 Működési vázlatok Működési vázlatok gáztüzeléshez W-FM 100/200 Működési vázlatok olajtüzeléshez (ZM-)R kivitel P P M P P P Golyóscsap * 2 Gázszűrő * 3 Nyomásszabályozó-készülék (ND) vagy (HD) * 4 Max.-gáznyomáskapcsoló * 5 Gázhiánykapcsoló 6 Kettős gázszelep 7 Gázcsappantyú 8 Manométer nyomógombos csappal * 9 Gáznyomáskapcsoló (DK) 10 Égő * Nincs benne az égő árában A max-gáznyomáskapcsoló felszerelése: nagy nyomás esetén közvetlenül a szabályozóra kis nyomás esetén csavarozva a szabályozó után kis nyomás esetén karimakötéssel a kettős mágnesszelepre (kábelhossz kb. 2,5 m) 1 Szennyfogó 2 Mágnesszelep árammentesen zárva az előremenőben 3 Mágnesszelep árammentesen zárva a visszatérőben 4 Fúvókafej szabályozófúvókával 5 Olajszivattyú az égőre rászerelve 6 Olajszabályozó 7 Nyomáskapcsoló a visszatérőben 8 Nyomáskapcsoló az előremenőben (opcionális) A szerelvények elrendezése Kinyitható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal ellentétes oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kinyitásához a gázvezetékekben szétbontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gázfogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez fel kell szerelni egy gázfogyasztásmérőt. Hőre záródó elzáró (TAE) opcionális, előírástól függően Menetes szerelvények esetén a golyóscsapba van beépítve. Karimás szerelvények esetén külön szerkezeti egység a golyóscsap előtt, HTB-tömítésekkel. 19

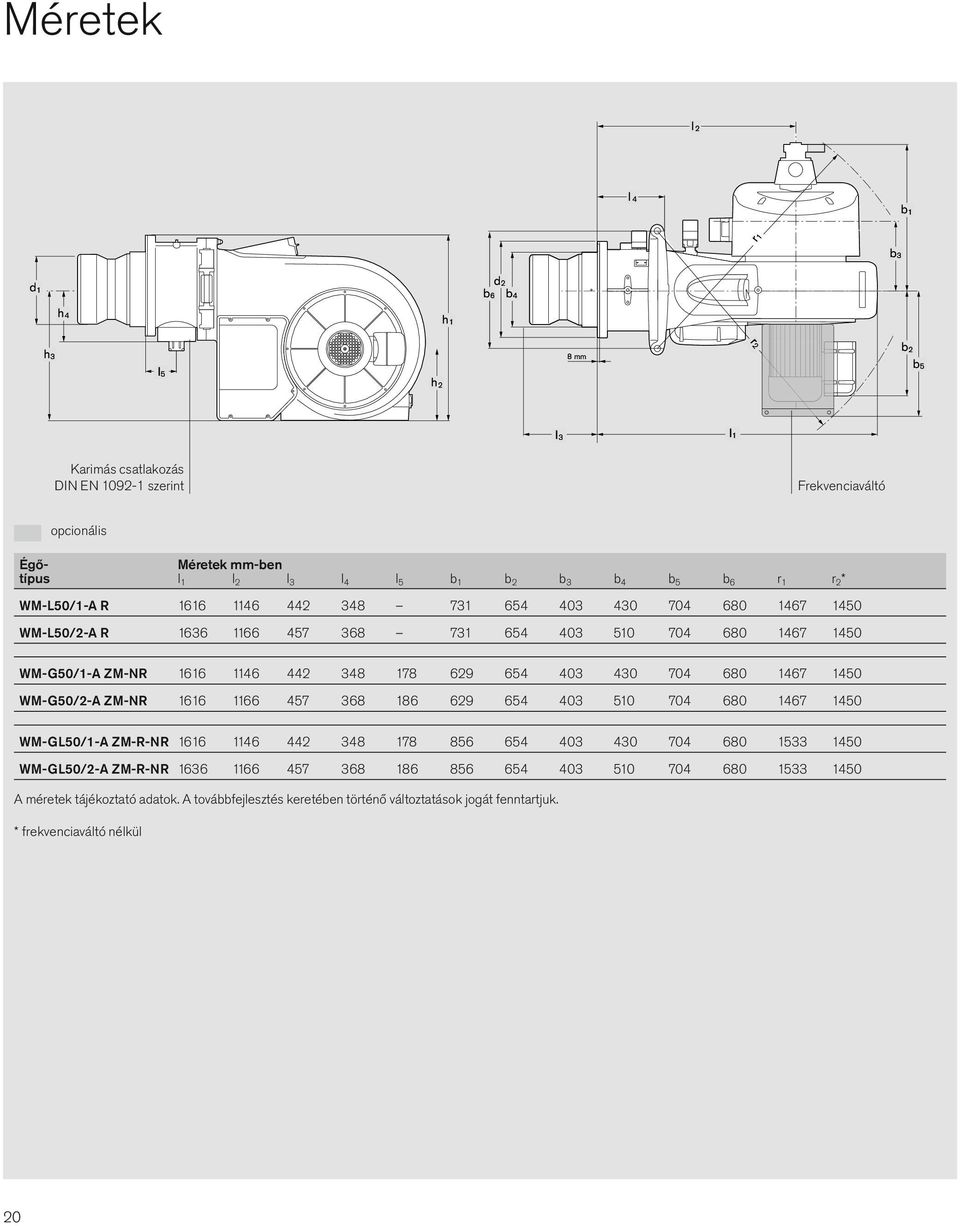

20 r1 Méretek l 2 l 4 b 1 b3 d1 d2 b 6 b4 h 4 h1 h 3 I5 h2 8 mm r r2 b2 b5 I3I I1 I Karimás csatlakozás DIN EN szerint Frekvenciaváltó opcionális Égő- Méretek mm-ben típus l 1 l 2 l 3 l 4 l 5 b 1 b 2 b 3 b 4 b 5 b 6 r 1 r 2 * WM-L50/1-A R WM-L50/2-A R WM-G50/1-A ZM-NR WM-G50/2-A ZM-NR WM-GL50/1-A ZM-R-NR WM-GL50/2-A ZM-R-NR A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. * frekvenciaváltó nélkül 20

21 A hőtermelő berendezés előkészítése Külsőlevegőbeszívó lent Az égőlap furatméretei WM 50/1 és WM 50/2 d d1 d6 1 Karimatömítés 2 Homlokfali szigetelés 3 Gyűrű alakú nyílás 3 2 d 4 d 5 l3 A homlokfali szigetelésnek 2 nem szabad túlnyúlnia a lángfej elülső szélén, viszont kúpos kialakításúnak (min. 60 ) kell lennie. Égő- Méretek mm-ben Gázcsappantyú típus h 1 h 2 h 3 h 4 d 1 d 2 d 3 d 4 d 5 d 6 névleges átmérője WM-L50/1-A R M WM-L50/2-A R M WM-G50/1-A ZM-NR M DN100 WM-G50/2-A ZM-NR M DN100 WM-GL50/1-A ZM-R-NR M DN100 WM-GL50/2-A ZM-R-NR M DN100 A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. 21

22 Ez a megbízhatóság Fűtési rendszerek gyártása a svájci Sennwaldban A Weishaupt cégcsoport több mint munkatársával az égők, a kondenzációs technika, a hőszivattyúk, a napkollektoros rendszerek és az épületautomatizálás területén a vezető vállalatok közé tartozik. Az 1932-ben alapított vállalat 2009 óta holdingként működik: Három olyan társaság dolgozik közös tető alatt, amelyek az energia-technika, az energia-nyerés és az energia-gazdálkodás területén tevékenykednek. A cégcsoport központi egysége a felső svábországi Schwendiben található Max Weishaupt GmbH, ahol az összes égő gyártása történik, ahol a központi Neuberger épületautomatizálás Rothenburg o.d.t. városában igazgatás székhelye van, valamint ahol a gyári kutatási és fejlesztési intézet telephelye is található. A svájci Sennwaldban működő Pyropac leányvállalatnál történik a fűtési rendszerek gyártása. Neuberger épületautomatizálási cég (telephely: Rothenburg ob der Tauber) 1995 óta tartozik leányvállalatként a cégszövetséghez. A BauGrund Süd für Geothermie nevű társaság (telephely: Bad Wurzach) 2009 óta ugyancsak a Weishauptcsoport tagjaként működik. Talajszonda-fúrás BauGrund Süd-del
