termék WM 20 olaj-, gáz-, gáz/olaj égők monarch WM 20 égő ( kw) Kompakt és nagy teljesítményű

Átírás

1 termék Információk olaj-, gáz- és kéttüzelőanyagos égőkről WM 20 olaj-, gáz-, gáz/olaj égők monarch WM 20 égő ( kw) Kompakt és nagy teljesítményű

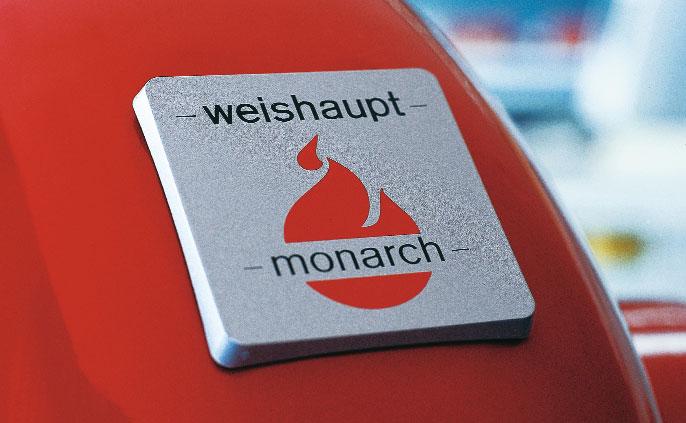

2 Fejlődés a tradícióban: Az új monarch égő A monarch márkajel több mint 50 éve jelent teljesítményt és minőséget az égőgyártásban A monarch típussorozatú Weishaupt égőket több mint hat évtizede használják a legkülönbözőbb hőellátó- és ipari berendezésekben és ezek alapozták meg a Weishaupt kitűnő hírnevét. Az új monarch égővel tovább íródik ez a siker sorozat. A legkorszerűbbtechnika a kompakt építés i móddal együttesen teszik univerzálisan használhatóvá ezt a nagy teljesítményű égőt. 2

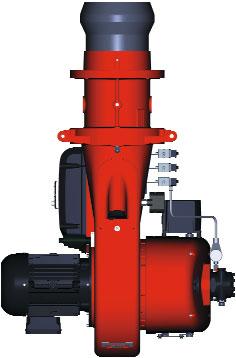

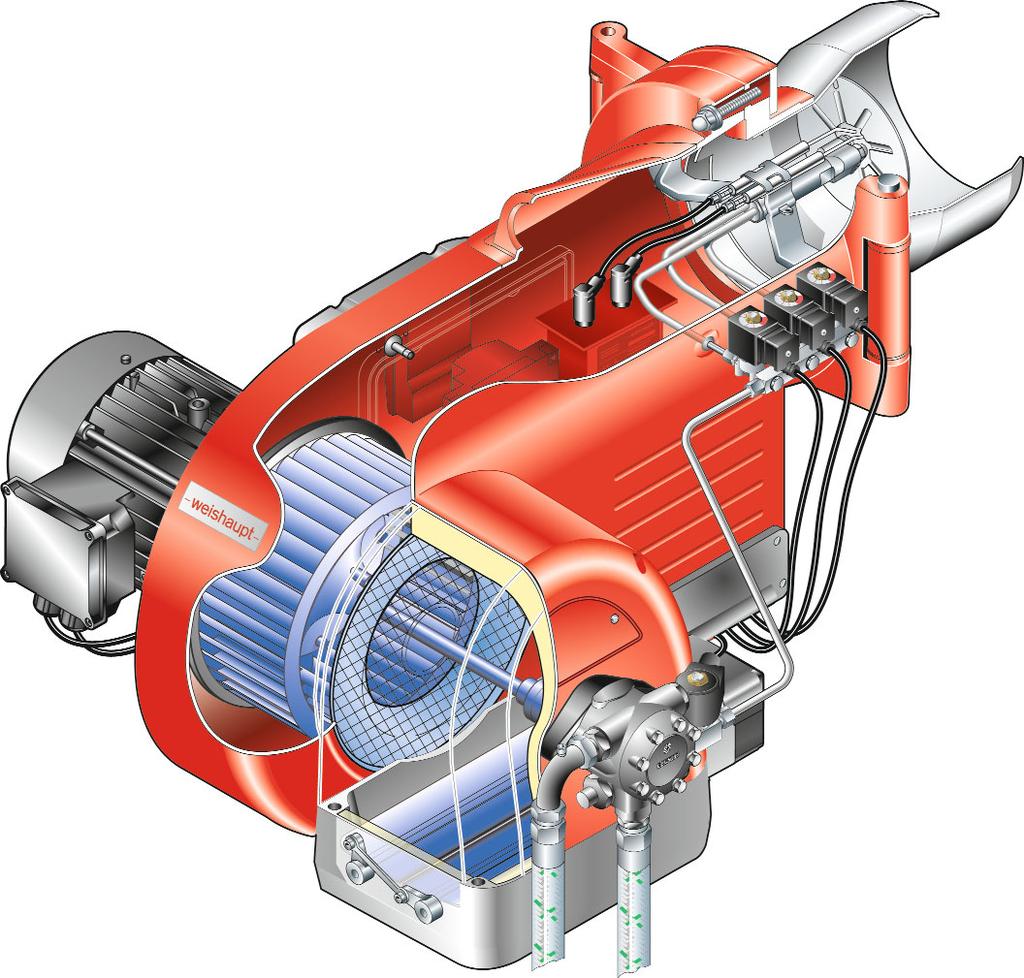

3 Égőmotor beépített kontaktorral Kémlelőablak a láng megfigyeléséhez Digitális tüzelésvezérlő és rászerelt kijelző- és kezelőegység Jobbra vagy balra kifordítható égőház Lángőr Mágnesszelepek Könnyen szerelhető kábelátvezető Állítómű levegőcsappantyúvezérléshez Zajcsillapító levegőszabályozó Olajszivattyú WM-L 20 sorozatú T kivitelű égő 3

4 Digitális A digitális tüzelésvezérlő a következőket jelenti: optimális tüzelési értékek, bármikor megismételhető beállítási értékek és könnyű kezelhetőség. A WM 20 sorozatú Weishaupt olaj-, gáz- és kéttüzelőanyagos égők szériaszerűen elektronikus arány - szabályozással és digitális tüzelés - vezérlővel vannak felszerelve. A korszerű tüzelés-technológiák kifejezetten megkövetelik a tüzelőanyag és az égési levegő pontos és bármikor megismételhető pontosságú adagolását. Csak így garantálhatók hosszú időn keresztül állandó, optimális tüzelési értékek. Egyszerű kezelés Az égőfunkciók beállítása egy kijelzőés kezelőegység segítségével történik. Ez egy buszrendszeren keresztül van összekötve a tüzelésvezérlővel. Az égő így a használó által könnyen kezelhetően beállítható. Rugalmas kommunikációs lehetőségek A beépített interfész lehetővé teszi minden szükséges információnak és vezérlőparancsnak a fölérendelt irányítórendszerek felé történő továbbítását. Szükség esetén modemen keresztül történő telefonkapcsolat is installálható távvezérlés, távfelügyelet és távdiagnózis céljából. Busz-kommunikáció külső rendszerekkel és épületfelügyeleti rendszerrel Arra az esetre, ha égők és fűtési rendszerek, valamint egy PLC-vezérlő között adatcserét kell folytatni, vagy ha az égőt épületfelügyeleti rendszerekbe kell bekötni, a Weishaupt E-Gate vagy Mod-Gate kapun keresztül különféle buszrendszerek állnak rendelkezésre. A ProGraf NT-vel a vezérlési és szabályozási szint részére korszerű és minden követelményhez illeszthető szoftver-terméket kínál a Weishaupt. Többféle előny az új technika révén A digitális tüzelésvezérlés kényelmessé és biztonságossá teszi az égő üzemeltetését. A legfontosabb előnyök: Nincs szükség külön égővezérlőre, mivel a tüzelésvezérlő veszi át a vezérlést. Csupán egy motorvédőkapcsolóról kell gondoskodni az égőmotor részére és egy külső vezérlésbiztosítóra van szükség. Kevesebb szerelési munka: Minden egyes égő komplett egységként gyárilag bevizsgálva kerül kiszállításra. Az üzembe helyezéshez és a szervizmunkákhoz kevesebb időre van szükség. Az égő alapparaméterezését már a gyárban elvégzik. Az adott fűtési rendszer körülményeihez való illesztések és a kibocsátás-technikai beszabályozás a tüzelésvezérlő menüvezérelt üzembe helyezési prog-ramjával történnek. Általános rendszeráttekintés Digitális tüzelésvezérlő W-FM 50 W-FM 54 W-FM 100 W-FM 200 Egytüzelőanyagos üzem l l l Kéttüzelőanyagos üzem l l l Tüzelésvezérlő automatika megszakított üzemhez l l l l Tüzelésvezérlő automatika folyamatos üzemhez l 2) l l Lángérzékelők megszakított üzemhez ION/QRA2/QRB QRA2 ION/QRI/QRB/QRA ION/QRI/QRB/QRA Lángérzékelők folyamatos üzemhez ION ION/QRI/QRA 73 ION/QRI/QRA 73 Elektronikus arányszabályozású állítóművek (max.) 2 darab 3 darab 4 darab 6 darab Léptetőmotoros állítóművek l l l l Fordulatszám-szabályozás lehetséges l l l O 2 -szabályozás lehetséges l Gázszelepek tömörség-ellenőrzése l l l l 4-20 ma-es bemeneti jel l l opcionális l Beépített önbeállító PID-szabályozó hőmérséklethez vagy nyomáshoz opcionális l Levehető kezelőegység (max. lehetséges távolság) 20 m 20 m 100 m 100 m Tüzelőanyag-fogyasztásmérő (rákapcsolható) l 1) l 1) l Tüzeléstechnikai hatásfok kijelzése l ebus / MOD BUS interfész l l l l PC-támogatású üzembe helyezés l l l l Csatlakoztatási lehetőségek kiegészítő funkciókhoz, pl. füstgázcsappantyúkhoz, olajelzáró-szerkezetekhez stb. külön kérésre 1) Nem kombinálható fordulatszám-szabályozással 2) Ionizációs lángőrzésű égő 4

5 Égő beépített digitális tüzelésvezérlővel ZM-R kivitel ZM-T kivitel Állítómű levegőhöz Állítómű levegőhöz Állítómű olajhoz Állítómű gázhoz Állítómű gázhoz Kijelző- és kezelőegység Kijelző- és kezelőegység Vizualizálás PC-vel / érintőképernyővel Modbus Rendszer hálózatba kapcsolása PLC-vel / DDC-vel Tüzelésvezérlő W-FM 54 Tüzelésvezérlő W-FM 54 OCI Kommunikációs modul W-FM COM Távvezérlés fix hálózaton vagy mobil rádióhálózaton keresztül Példavázlat W-FM 54-gyel 5

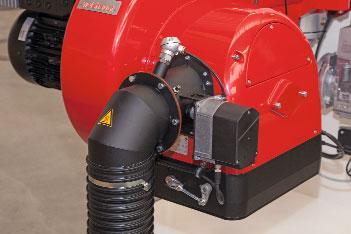

6 Kompakt és halk Az újonnan kifejlesztett Weishaupt WM monarch égő kompakt, nagy teljesítményű és halk. Tovább írja a legendás monarch - égősorozat 60-éves sikertörténetét. Jövőbemutató ventilátortechnika Már a fejlesztés során különös hangsúlyt fektettünk a kompakt, kiváló áramlást biztosító kialakításra és a minimális üzemi zajokra. Ezen cél megvalósítása céljából a levegővezetés mellett a levegő - csappantyú-vezérlés is teljesen új fejlesztésű. A magától nyíló levegő - vezetésű, speciális házkialakítás a levegőcsappantyú-technikával együtt többlet ventilátornyomásról gondoskodik és ezáltal nagyobb teljesítményt biztosít kompakt formában. A levegőcsappantyú-vezérlés az alsó teljesítmény-tartományban is nagy mértékű linearitásról, a szériaszerűen alkalmazott szívási zajcsillapítóval kombinálva pedig halk üzemről gondoskodik. Gyors üzembe helyezés, kényelmes karbantartás Minden WM 20 sorozatú égő a keverőrendszernek a teljesítményhez illeszkedő előzetes beállításával kerül kiszállításra. Az egyedi illesztés a tüzelésvezérlő menüvezérelt üzembe helyezési programjával történik. A kompakt építési mód ellenére minden szerkezeti elem, így a keverőrendszer, a levegőcsappantyúk és a tüzelésvezérlő is könnyen hozzáférhetően van elrendezve. Ennek köszönhetően a karbantartási és a szervizmunkák kényelmesen és gyorsan elvégezhetőek. Ennek során a szériaszerű kifordítási perem is sokat segít az égő ideális karbantartási pozíciójának beállításánál. A különböző tűztér-viszonyokhoz történő illesztés kényelmesen elvégezhető az égőn. A beépített kémlelőablakon keresztül megfigyelhető a gyújtási viselkedés és a láng. 6 Szabályozási módok A Weishaupt WM sorozatú égők a következő szabályozási módokban állnak rendelkezésre: Olaj: 3-fokozatú (T) (ill. 2-fokozatú indítási vagy átkapcsolási tehermentesítéssel modulációs (R) Gáz: csúszó-fokozatos vagy modulációs (ZM) a teljesítményszabályozás módjától függően: a teljesítmény a szabályozási tartományon belül tetszőlegesen illeszthető a hőigényhez. Ezáltal sokféle szabályozási lehetőség adódik, melyek univerzálisan használhatóvá teszik az égőket. Mindkét kivitel lágy, problémamentes indítási viselkedést és nagy üzembiztonságot biztosít. A különböző károsanyagkibocsátási és használati követelményekhez különféle kiviteli változatok állnak rendelkezésre: ZM kivitel Gázüzemű és alternatív tüzelésű égők továbbfejlesztett standard keverőrendszerrel a 2-es NO x kibocsátási osztályú olaj- és gázoldali NO x -követelményeket teljesítő berendezésekhez. LN kivitel (LowNO x ) A standard keverőrendszerhez képest tovább csökkenthetők az NO x - kibocsátások (3-as kibocsátási osztály). Ez a tűztérben lévő égési gázok na gyobb mértékű recirkulációjával érhető el. Ennek megfelelően a jó értékek a mindenkori tűztér-geometriától, a térfogati terheléstől, ill. a tüzelési rendszertől (3-huzamú vagy zsáktűzterű) függenek. ZMI kivitel Bővített teljesítmény-tartományú gázégők különleges ipari alkalmazási igényekhez. 3LN kivitel LowNO x olaj- / gáz- / alternatív tüzelésű égők multiflam-keverőrendszerrel rendkívül alacsony NO x -követelményeket igénylő berendezésekhez (csak a háromhuzamú vagy átmenő tűztérrel működő rendszer szerinti kazánokhoz). A tüzelőanyag-elosztásnak köszönhetően rendkívül alacsony NO x -értékek lehetségesek. Könnyűolaj, földgáz és PB-gáz elégetésére alkalmas (3-as NO x -osztály). Csökkentett NO x -értékek gáz esetén füstgáz-visszavezetéssel A megkövetelt nitrogénoxidhatárértékeknek megfelelően az LN-keverőrendszer füstgázvisszavezető rendszerrel kombinálható. Így hasznosíthatjuk a lánggeometria speciális tulajdonságait, és ezáltal összehangolhatjuk azt a tűztérrel, valamint csökkenthetjük az NO x -értékeket. Füstgázhőmérsékletérzékelő Füstgázbevezető Füstgázszabályozó csappantyú állítóművel Levegő-szabályozó ház csatlakoztatásra kész füstgáz-visszavezető komponensekkel Tüzelőanyagok Földgáz PB-gáz EL fűtőolaj a DIN szerint EL A Bio 10 fűtőolaj a DIN SPEC szerint EL fűtőolaj az ÖNORM-C1109 szerint (Ausztria) EL fűtőolaj a SN szerint (Svájc) Ezektől eltérő tüzelőanyagok esetén előzetes egyeztetésre van szükség a Weishaupt céggel.

7 Alkalmazási terület A Weishaupt WM 20 gázüzemű és kéttüzelőanyagos égők szakaszos és folyamatos üzemre használhatók: EN 303 szerinti hőtermelőkhöz melegvíztermelő-berendezésekhez forróvizes fűtőberendezésekhez gőzkazánokhoz hőlégfúvókhoz bizonyos technológiai berendezésekhez Környezeti feltételek Környezeti hőmérséklet -10-től +40 C -ig olajüzem esetén -15-től +40 C-ig gázüzem esetén Max. 80% relatív páratartalom, páralecsapódás nélkül Az égési levegőnek agresszív anyagoktól (halogének, kloridok, fluoridok stb.) és szennyeződésektől (por, építőanya gok, gőzök stb.) mentesnek kell lennie. Zárt helyiségekben történő üzemeltetéshez megfelelő nagyságú levegőbevezető nyílás szükséges. Fűtetlen helyiségekben üzemelő berendezések esetén bizonyos körülmények között különleges intézkedések szükségesek. A megadott alkalmazási tartományon, illetve környezeti feltételeken túlmenő használat csak a Max Weishaupt GmbH írásbeli hozzájárulásával megengedett. Ilyen esetekben a karbantartási intervallumok a nehezebb alkalmazási feltételeknek megfelelően rövidebbek lesznek. Védettség IP 54 az EN szerint. Az égő megfelel a következő irányelveknek Az égő független vizsgálószervezet által tanúsított típusengedéllyel rendelkezik és teljesíti az Európai Unió következő irányelveinek idevágó követelményeit, valamint az alkalmazott szabványok előírásait: EMC EMC-irányelv 2014/30/EU alkalmazott szabványok EN : 2007 EN : 2005 EN : 2007 LVD Kisfeszültségű irányelv 2014/35/EU alkalmazott szabványok EN : 2010 EN : 2010 MD Gépekre vonatkozó irányelv 2006/42/EK alkalmazott szabványok EN 267 J függelék, EN 676 J függelék, GAD Gázkészülék-irányelv 2009/142/EK alkalmazott szabványok EN 676 : 2008 PED 1) Nyomás alatt működő készülékekre vonatkozó irányelv 2014/68/EU alkalmazott szabványok EN 267 K függelék, EN 676 K függelék, Megfelelőségértékelési eljárás: B modul Az égők rendelkeznek CE-jellel 2009/142/EK szerinti CE-PIN jelöléssel a felügyelő szerv jelzőszámával 1) A felszerelések megfelelő kiválasztása esetén. A legfontosabb előnyök: Kényelmes tüzelőanyag-átkapcsolás gáz és olaj között kéttüzelőanyagos égőknél Elektronikus arányszabályozású digitális tüzelésvezérlés minden teljesítménynagysághoz Kompakt építési mód Halk üzem a szériaszerűen beépített beszívási zajcsillapítónak köszönhetően Rendkívül nagy teljesítményű ventilátor a speciálisan kifejlesztett ventilátor-geometria és a levegőcsappantyú-vezérlés révén Minden WM 20 sorozatú égő a keverőrendszernek a teljesítményhez illeszkedő előzetes beállításával kerül kiszállításra IP 54 védettség szériaszerűen Minden szerkezeti elem könnyen hozzáférhető, pl.: keverőrendszer, levegőcsappantyú és tüzelésvezérlő Biztos üzemi viselkedés a szériaszerűen 3-fokozatú üzemmódnak vagy csúszó-fokozatos, ill. modulációs üzemmódnak köszönhetően a kivitel és a teljesítmény-szabályozás módjától függően Minden egyes égőnek a gyárban elvégzett számítógéppel támogatott működés-ellenőrzése Kívánságra csatlakoztatásra kész égők szállíthatók Kiváló ár-/teljesítmény arány Világszerte nagyon jól kiépített szervizhálózat Márkavédelem A Weishaupt monarch WM 20 sorozatú égők egész Európában közösségi márkaként vannak bejegyezve. 7

8 Szabályozási módok áttekintése Típuskód Olaj szabályozási módok áttekintése 3-fokozatú teljesítmény-szabályozás (T) Olajengedélyezés indításkor az 1. mágnesszelep és a biztonsági mágnesszelep nyitásával Nagyláng-teljesítmény a 2. és a 3. mágnesszelep nyitásával érhető el Teljesítmény-szabályozás a 2. és a 3. mágnesszelep nyitásával és zárásával Modulációs teljesítmény-szabályozás (R) A mágnesszelepek nyitásával történik az indítási teljesítménynek megfelelő olajmennyiség engedélyezése Egy digitális léptetőmotor állítja az olajmennyiség-szabályozót egészen a teljes teljesítményig Kisláng- és nagyláng-teljesítmény közötti teljesítmény-szabályozás az olajmennyiség-szabályozó nyitásával és zárásával Modulációs üzemmód: - W-FM 50, ill. W-FM 54 kiegészítő teljesítmény-szabályozóval - W-FM 100 analóg modullal integrálva - W-FM 200 Alternatív lehetőségként beépíthető egy szabályozókészülék a kapcsoló - berendezésbe. 3-fokozatú G ZW K Be csúszó-fokozatos G K Z Be modulációs G K Z Be Ki Ki Ki Gáz szabályozási módok áttekintése Teljesítmény-szabályozás csúszófokozatos vagy modulációs (ZM) Állítóművekkel történik a teljesítmény csúszó állítása a részterhelés és a nagyláng-teljesítmény között a hőszükséglettől függően Mindkét terhelési pont indítása fokozatmentesen történik. Így nem következhet be nagyobb tüzelőanyagmennyiségek hirtelen rákapcsolása vagy lekapcsolása Lehetséges modulációs üzemmódok: - W-FM 50, ill. W-FM 54 kiegészítő teljesítményszabályozóval - W-FM 100 analóg modullal integrálva - W-FM 200 Alternatív lehetőségként beépíthető egy szabályozókészülék a kapcsolóberendezésbe. G = nagyláng-teljesítmény (névl. terhelés) ZW = közbenső terhelés K = kisláng-teljesítmény (min. teljesítmény) Z = gyújtási terhelés Tüzelőanyag Olaj Gáz Kivitel 3-fokozatú csúszó-fokozatos modulációs csúszó-fokozatos modulációs ZM l l ZM-T l l l ZM-R l l l l Típuskód WM L 20 / 3 A / T R WM GL 20 / 3 A / ZM T ZM R Kivitel T = 3-fokozatú R = modulációs Konstrukciós szint Teljesítménynagyság Építési méret L = fűtőolaj monarch típussorozatú Weishaupt-égő Konstrukciós szint Teljesítménynagyság Építési méret G = gáz L = fűtőolaj monarch típussorozatú Weishaupt-égő Kivitel ZM / ZM-T = csúszó-fokozatos / 3-fokozatú ZM-R = modulációs 8

9 Égőkiválasztás WM-L 20 sorozatú T/R kivitelű olajégők [ mbar ] Égőtípus WM-L20/1-A / T és R Lángfej-típus WM-L20/1 165x40 (sík) Teljesítmény kw EL fűtőolaj [kw] [ mbar ] Égőtípus WM-L20/2-A / T és R Lángfej-típus WM-L20/2 165x50 (sík) Teljesítmény kw EL fűtőolaj [kw] [ mbar ] Égőtípus WM-L20/3-A / T és R Lángfej-típus WM-L20/3 165x50 (sík) Teljesítmény kw EL fűtőolaj [kw] EL olaj teljesítmény, ha a lángfej: Zárva Nyitva A munkadiagramok bevizsgálása az EN 267 szabvány szerint történt. Minden teljesítményadat 20 C levegőhőmérsékletre és 500 m tengerszint feletti telepítési magasságra vonatkozik. Az olajáteresztési adatok 11,9 kwh/kg fűtőértékre vonatkoznak EL fűtőolaj esetén. DIN CERTCO tanúsítás: Az égők egy független vizsgálószervezetnél (TÜV-Süd) típusvizsgálatnak lettek alávetve és DIN CERTCO tanúsítással rendelkeznek. 9

10 Égőkiválasztás WM-G 20 típusú gázégők, ZM kivitel [ mbar ] Égőtípus WM-G20/2-A ZM Lángfej-típus WM-G(L)20/2 190K x 65 Teljesítmény kw E, LL földgáz PB-gáz [kw] [ mbar ] Égőtípus WM-G20/3-A ZM Lángfej-típus WM-G(L)20/3, 190K x 65 Teljesítmény kw E, LL földgáz PB-gáz [kw] N-gáz teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva A munkadiagramok bevizsgálása az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítmény-csökkenést kell figyelembe venni. 10

11 A gázszerelvények névl. átmérőjének kiválasztása ZM kivitelű gázégők WM-G20/2-A, ZM kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője 1 1 1/ / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G20/3-A, ZM kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője 1 1 1/ / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, Csavarozott Karimás csatl. R1 W-MF512 DN65 DMV5065/12 R 1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 15 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN 88 szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 300 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN 334 szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. 4 bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán. 11

12 Égőkiválasztás WM-G 20 típusú gázégők, ZM-LN kivitel [ mbar ] Égőtípus WM-G20/2-A ZM-LN Lángfej-típus WM-G20/2-3a, 190 x 60 Teljesítmény kw E, LL földgáz PB-gáz [kw] N-gáz és PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva [ mbar ] Égőtípus WM-G20/3-A ZM-LN Lángfej-típus WM-G20/3-3a, 190 x 60 Teljesítmény kw E, LL földgáz PB-gáz [kw] A munkadiagramok bevizsgálása az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítmény-csökkenést kell figyelembe venni. 12

13 A gázszerelvények névl. átmérőjének kiválasztása ZM-LN kivitelű gázégők WM-G20/2-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője 1 1 1/ / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G20/3-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője 1 1 1/ / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, Csavarozott Karimás csatl. R1 W-MF512 DN65 DMV5065/12 R 1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáz-nyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 15 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN 88 szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 300 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN 334 szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. 4 bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán. 13

14 Égőkiválasztás WM-GL 20 típusú alternatív tüzelésű égők, ZM-T és ZM-R kivitel [ mbar ] Égőtípus WM-GL20/2-A ZM-T és ZM-R Lángfej-típus WM-G(L)20/2, 190 K x 45 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [ mbar ] Égőtípus WM-GL20/3-A ZM-T és ZM-R Lángfej-típus WM-G(L)20/3, 190 K x 45 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] [kw] N-gáz teljesítmény, ha a lángfej: PB-gáz teljesítmény, ha a lángfej: EL fűtőolaj teljesítmény, ha a lángfej: Zárva Zárva Zárva Nyitva Nyitva Nyitva A munkadiagramok bevizsgálása az EN 267 és az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítmény-csökkenést kell figyelembe venni. 14

15 A gázszerelvények névl. átmérőjének kiválasztása ZM-T és ZM-R kivitelű alternatív tüzelésű égők WM-GL20/2-A, ZM-T és ZM-R kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-GL20/3-A, ZM-T és ZM-R kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, Csavarozott Karimás csatl. R1 W-MF512 DN65 DMV5065/12 R 1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 15 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN 88 szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 300 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN 334 szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. 4 bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán. 15

16 Szállítási terjedelem Megnevezés WM-L20-T WM-L20-R WM-G20 ZM/LN WM-GL20 ZM-T WM-GL20 ZM-R Égőház, kifordítási perem, házfedél, Weishaupt-égőmotor, levegőszabályozó-ház, ventilátor-járókerék, lángfej, gyújtókészülék, gyújtókábel, gyújtóelektródák, tüzelésvezérlő kezelőegységgel, lángérzékelő, állítóművek, peremtömítés, a kifordítási peremnél lévő végálláskapcsoló, rögzítő-csavarok l l l l l Digitális tüzelésvezérlő W-FM 50 l l l W-FM 54 l l W-FM 100 [l ZMI] Tömörség-ellenőrzés W-FM tüzelésvezérlővel és nyomáskapcsolóval l l l A osztályú kettős gáz-mágnesszelep l l l Gázcsappantyú l l l Léghiány-kapcsoló l l l Gázhiány-kapcsoló l l l Teljesítménytől függő keverőrendszer előre beállítva l l l l l Állítómű, W-FM tüzelésvezérlővel történő tüzelőanyag-/ levegő-arányszabályozáshoz Állítómű levegő-szabályozóhoz l l l l l Állítómű gázcsappantyúhoz l l l Állítómű olajszabályozóhoz l l Olaj-nyomáskapcsoló a visszatérő ágban l l Az égőre rászerelt olajszivattyú l l l l Olajtömlők l l l l 4 olaj-mágnesszelep, olajszabályozó, fúvókafej előszerelt szabályozófúvókával l l 3 olaj-mágnesszelep, 1 bizt. szelep, háromfokozatú fúvókafej előszerelt olajfúvókával l l Mágneses tengelykapcsoló l Motorra felszerelt kontaktor közvetlen indításhoz 1) l l l l l IP 54 védettség l l l l l Az EN 676 szerint golyóscsap, gázszűrő és gáznyomásszabályozó-készülék is tartozik az égőfelszereltséghez (lásd a Weishaupt-tartozékok jegyzékében). További égőkivitelek a speciális felszereléseknél találhatók vagy szükség esetén érdeklődjön a Weishaupt cégnél. l szériafelszerelés opcionális 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 16

17 Rendelési számok T kivitelű olajégők Égő-típus háromfokozatú Gázégők, ZM kivitel Égő- Kivitel Névleges átmérő Rend. szám típus WM-G20/2-A ZM R Gázégők, ZM-LN kivitel ZM R1 1/ ZM R ZM DN ZM DN ZM DN ZM DN WM-G20/3-A ZM R ZM R1 1/ ZM R ZM DN ZM DN ZM DN ZM DN CE-PIN KÓDSZÁM: CE 0085BS0032 Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G20/2-A ZM-LN R ZM-LN R1 1/ ZM-LN R ZM-LN DN ZM-LN DN ZM-LN DN ZM-LN DN WM-G20/3-A ZM-LN ZM-LN 1 1/ ZM-LN ZM-LN DN ZM-LN DN ZM-LN DN ZM-LN DN CE-PIN KÓDSZÁM: CE 0085BS0032 Rend. sz. WM-L20/1-A / T WM-L20/2-A / T WM-L20/3-A / T DIN CERTCO: 5G1031/12 R kivitelű olajégők Égő-típus csúszó-fokozatos vagy modulációs Kéttüzelőanyagos égők, ZM-T kivitel Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL20/2-A ZM-T R ZM-T R1 1/ ZM-T R ZM-T DN ZM-T DN ZM-T DN ZM-T DN WM-GL20/3-A ZM-T R ZM-T R1 1/ ZM-T R ZM-T DN ZM-T DN ZM-T DN ZM-T DN DIN CERTCO: 5G1032/M CE-PIN KÓDSZÁM: CE BT0133 Kéttüzelőanyagos égők, ZM-R kivitel Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL20/2-A ZM-R R ZM-R R1 1/ ZM-R R ZM-R DN ZM-R DN ZM-R DN ZM-R DN WM-GL20/3-A ZM-R R ZM-R R1 1/ ZM-R R ZM-R DN ZM-R DN ZM-R DN ZM-R DN DIN CERTCO: 5G1032/M CE-PIN KÓDSZÁM: CE BT0133 Rend. sz. WM-L20/1-A / R WM-L20/2-A / R WM-L20/3-A / R DIN CERTCO: 5G1031/12 17

18 Speciális felszerelések WM-L 20 sorozatú T kivitelű olajégőkhöz T kivitel (3-fokozatú) WM-L20/1-A / T WM-L20/2-A / T WM-L20/3-A / T Manométer golyóscsappal Vákuummérő golyóscsappal Lángfej-hosszabbító 100 mm-rel mm-rel mm-rel mm-es olajtömlők 1000 mm helyett fokozatú üzem indítási vagy átkapcsolási tehermentesítéssel Külsőlevegő-beszívó LGW 10 nyomáskapcsolóval (járulékosan LGW 50 szükséges) LGW 50 nyomáskapcsoló 2) Olaj- 150 kg-ig VZO8 távadó nélkül fogyasztás VZO8 kisfrekvenciás távadóval külső kábelezéshez mérők 150 kg-tól VZO20 olaj-fogyasztásmérő távadó nélkül VZO20 kisfrekvenciás távadóval külső kábelezéshez ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 50/100/200) ST 18/7 típusú dugaszolt összekötő (W-FM 50, KS20 szabályozóval) KS20 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 50 helyett 2) rászerelve külön szállítva DSB 158 min.-nyomáskapcsoló az előremenő ágban 2) QRI lángérzékelő QRB helyett 2) Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszámmodullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva külön kérésre külön kérésre külön kérésre D112 típusú motor 230 V-os kontaktorral és túláram-kioldóval 1) Kínai nyelvű kijelző és kezelőegység (W-FM 100/200) Speciális feszültség (konzultálni kell) V vezérlőfeszültség Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 2) A DGRL 2014/68/EU szerint szükséges 18

19 Speciális felszerelések WM-L 20 sorozatú R kivitelű olajégőkhöz R kivitel (csúszó-fokozatos vagy modulációs) WM-L20/1-A / R WM-L20/2-A / R WM-L20/3-A / R Manométer golyóscsappal a szivattyún Manométer golyóscsappal a visszatérő ágban Vákuummérő golyóscsappal külön kérésre külön kérésre külön kérésre Lángfej-hosszabbító 100 mm-rel mm-rel mm-rel mm-es olajtömlők 1000 mm helyett Külsőlevegő-beszívó LGW 10 nyomáskapcsolóval (járulékosan LGW 50 szükséges) LGW 50 nyomáskapcsoló 2) ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 50/100/200) ST 18/7 típusú dugaszolt összekötő (W-FM 50, KS20 szabályozóval) KS20 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 50 helyett 2) rászerelve külön szállítva DSB 158 min.-nyomáskapcsoló az előremenő ágban 2) Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel- átalakítóval és fordulatszámmodullal, valamint üzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva külön kérésre külön kérésre külön kérésre Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 50/200 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekvenciaváltó a tartozékok közül) (W-FM 200 szükséges) külön kérésre külön kérésre külön kérésre D112 típusú motor 230 V-os kontaktorral és túláram-kioldóval 1) Kínai nyelvű kijelző és kezelőegység (W-FM 100/200) Speciális feszültség (konzultálni kell) V vezérlőfeszültség Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 2) A DGRL 2014/68/EU szerint szükséges 19

20 Speciális felszerelések WM-G 20 sorozatú, ZM, ZM-LN kivitelű gázégőkhöz ZM, ZM-LN kivitel WM-G20/2-A ZM WM-G20/3-A ZM WM-G20/2-A ZM-LN WM-G20/3-A ZM-LN Lángfej-hosszabbító 100 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló 1) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 1) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 1) GW 50 A6/ (nagynyomású gázellátás esetén a GW 150 A6/ szabályozóra felszerelve) GW 500 A6/ ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 50/100/200) ST 18/7 típusú dugaszolt összekötő (W-FM 50, KS20 szabályozóval) Külsőlevegő-beszívó LGW nyomáskapcsolóval KS20 szabályozókészülék az égőbe beépítve (W-FM 50) 1) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 50 helyett 1) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszámmodullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve, induktív közelítés-kapcsolóval és LGW 50 helyett LGW 10 nyomáskapcsolóval együtt (W-FM 50 vagy 200 szükséges) Fordulatszámszabályzó frekvenciaváltóval, külön szállítva (frekvenciaváltó a tartozékok közül) (W-FM 200 szükséges) Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz D112 típusú motor 230 V-os kontaktorral és túláram-kioldóval Kínai nyelvű kijelző és kezelőegység (W-FM 100/200) Speciális feszültség (konzultálni kell) V vezérlőfeszültség Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Külső füstgáz-visszavezetés (gyári méretezés szükséges) Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 2014/68/EU szerint szükséges 20

21 Speciális felszerelések WM-GL 20 sorozatú, ZM-T kivitelű alternatív tüzelésű égőkhöz ZM-T kivitel WM-GL20/2-A WM-GL20/3-A Lángfej-hosszabbító 100 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló 3) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 3) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 3) GW 50 A6/ (nagynyomású gázellátás esetén a GW 150 A6/ szabályozóra felszerelve) GW 500 A6/ ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 54) ST 18/7 típusú dugaszolt összekötő (W-FM 100/200) Elektromágneses tengelykapcsoló Külsőlevegő-beszívó LGW nyomáskapcsolóval Olaj- 150 kg-ig VZO8 távadó nélkül fogyasztás- VZO8 kisfrekvenciás távadóval külső kábelezéshez mérők 150 kg-tól VZO20 távadó nélkül VZO20 kisfrekvenciás távadóval külső kábelezéshez VZO20 kisfrekvenciás távadóval belső kábelezéshez (W-FM 50, ill. 54 vagy W-FM 200) DSB 158 min.-nyomáskapcsoló az előremenő ágban 3) (W-FM 100/200 tüzelésvezérlővel kapcsolatban) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 54 helyett 3) teljesítmény-szabályozáshoz szükséges modullal és analógjel-átalakítóval rászerelve külön szállítva W-FM 200 a W-FM 54 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva mm-es olajtömlők 1000 mm helyett D112 típusú motor 230 V-os kontaktorral és túláram-kioldóval 1) Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve 2) (W-FM 54 vagy 200 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) 2) (W-FM 200 szükséges) külön kérésre külön kérésre Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) Speciális feszültség (konzultálni kell) V vezérlőfeszültség (W-FM 50/100/200) (W-FM 54) külön kérésre külön kérésre Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 2) Frekvenciaváltós üzem ZM-T kivitelnél: A fokozatos olajrészt ajánlatos mindig 100%-os fordulatszámmal üzemeltetni. 3) A DGRL 2014/68/EU szerint szükséges 21

22 Speciális felszerelések WM-GL 20 sorozatú, ZM-R kivitelű alternatív tüzelésű égőkhöz ZM-R kivitel WM-GL20/2-A WM-GL20/3-A Lángfej-hosszabbító 100 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló 3) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 3) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 3) GW 50 A6/ (nagynyomású gázellátás esetén a szabályozóra GW 150 A6/ felszerelve) GW 500 A6/ ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 54/100/200) Elektromágneses tengelykapcsoló szériaszerűen szériaszerűen Külsőlevegő-beszívó LGW nyomáskapcsolóval DSB 158 min.-nyomáskapcsoló az előremenő ágban 3) (W-FM 100/200 tüzelésvezérlővel kapcsolatban) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 54 helyett 3) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 54 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva mm-es olajtömlők 1000 mm helyett D112 típusú motor 230 V-os kontaktorral és túláram-kioldóval 1) Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve 2) (W-FM 54 vagy 200 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) 2) (W-FM 200 szükséges) Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) Speciális feszültség (konzultálni kell) V vezérlőfeszültség (W-FM 50/100/200) (W-FM 54) külön kérésre külön kérésre Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 2) Frekvenciaváltós üzem ZM-R kivitelnél: Szabályozott olajrész peremkezelése Frekvencia: min. 35 Hz Szabályozási tartomány: max. 1:3 3) A DGRL 2014/68/EU szerint szükséges 22

23 Műszaki adatok Olajégők Olajégők WM-L20/1-A / T WM-L20/2-A / T WM-L20/3-A / T Égőmotor Weishaupt típus WM-D 112/140-2/3K0 WM-D 112/140-2/3K5 WM-D 112/170-2/4K5 Névleges teljesítmény kw 3 3,5 4,5 Névleges áram A 6,5 7,2 9,2 Motorvédő-kapcsoló 1) Típus (pl.) PKE12/XTU-12 PKE12/XTU-12 PKE12/XTU-12 vagy motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 W-FM 50 Lángőr Típus QRB QRB QRB Levegő / olaj állítómű Típus STE 50 STE 50 STE 50 Szivattyú rászerelve Típus J6 J6 J7 max. szállított mennyiség l/h NO x -osztály EN 267 szerint Olajtömlők DN / hossz 13 / / / 1000 Tömeg kg kb. 88 kb. 88 kb. 96 Olajégők WM-L20/1-A / R WM-L20/2-A / R WM-L20/3-A / R Égőmotor Weishaupt típus WM-D 112/140-2/3K0 WM-D 112/140-2/3K5 WM-D 112/170-2/4K5 Névleges teljesítmény kw 3 3,5 4,5 Névleges áram A 6,5 7,2 9,2 Motorvédő-kapcsoló 1) Típus (pl.) PKE12/XTU-12 PKE12/XTU-12 PKE12/XTU-12 Motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 W-FM 50 Lángőr Típus QRB QRB QRB Levegő / olaj állítómű Típus STE 50 STE 50 STE 50 Szivattyú rászerelve Típus TA2 TA2 TA3 max. szállított mennyiség l/h NO x -osztály EN 267 szerint Olajtömlők DN / hossz 20 / / / 1000 Tömeg kg kb. 96 kb. 96 kb ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE3 hatékonysági osztály. 23

24 Műszaki adatok Gázégők és gáz/olaj égők Gázégők WM-G20/2-A WM-G20/3-A Égőmotor Weishaupt típus WM-D 112/140-2/3K0 WM-D 112/140-2/3K5 Névleges teljesítmény kw 3,0 3,5 Névleges áram A 6,5 7,2 Motorvédő-kapcsoló 1) Típus (pl.) PKE12/XTU-12 PKE12/XTU-12 vagy motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) 25 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 Lángőr Típus ION ION Levegő/gáz állítómű Típus STE 50 STE 50 NO x -osztály EN 676 szerint ZM / ZM-LN 2 / 3 2 / 3 Tömeg (gázszerelvények nélkül) kg kb. 97 kb. 97 Alternatív tüzelésű égők, ZM-T kivitel WM-GL20/2-A WM-GL20/3-A Égőmotor Weishaupt típus WM-D 112/140-2/3K5 WM-D 112/170-2/4K5 Névleges teljesítmény kw 3,5 4,5 Névleges áram A 7,2 9,2 Motorvédő-kapcsoló 1) Típus (pl.) PE12/XTU-12 PE12/XTU-12 vagy motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 54 W-FM 54 Lángőr Típus QRA2 QRA2 Levegő/gáz állítómű Típus STE 50 STE 50 NO x -osztály EN 267 / EN 676 szerint 2/2 2/2 Tömeg (gázszerelvények nélkül) kg kb. 107 kb. 110 Szivattyú rászerelve Típus J6 J7 max. szállított mennyiség l/h Olajtömlők DN / hossz 13 / / 1000 Alternatív tüzelésű égők, ZM-R kivitel WM-GL20/2-A WM-GL20/3-A Égőmotor Weishaupt típus WM-D 112/140-2/3K5 WM-D 112/170-2/4K5 Névleges teljesítmény kw 3,5 4,5 Névleges áram A 7,0 9,1 Motorvédő-kapcsoló 1) Típus (pl.) PKE12/XTU-12 PKE12/XTU-12 vagy motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 54 W-FM 54 Lángőr Típus QRA2 QRA2 Levegő/gáz/olaj állítómű Típus STE 50 STE 50 NO x -osztály EN 267 / EN 676 szerint 2/2 2/2 Tömeg (gázszerelvények nélkül) kg kb. 120 kb. 128 Szivattyú rászerelve Típus TA2 TA3 max. szállított mennyiség l/h Olajtömlők DN / hossz 20 / / ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE3 hatékonysági osztály. 24

25 Működési vázlatok Működési vázlatok gáztüzeléshez W-FM 50/100/200 W-FM 54 Működési vázlatok olaj-tüzeléshez (ZM-)T kivitel P P P Golyóscsap* 2 Gázszűrő * 3 Nyomásszab.-készülék (ND) vagy (HD) * 4 Max.-gáznyomáskapcsoló * 5 Gázhiány-kapcsoló 6 Kettős gáz-mágnesszelep 7 Gázcsappantyú 8 Manométer nyomógombos csappal * 9 Tömörs.-ell. gáznyomáskapcsoló 10 Gázhiány-kapcsoló/tömörs.-ellenőrz. 11 Égő P * Az égő ára nem tartalmazza P Max.-gáznyomáskapcsoló felszerelése: nagynyomásnál közv. a szabályozóra kisnyomásnál a szab. után csavaroz. kisnyomásnál karimás csatl. kettős m.szelepre (kábelhossz kb. 2,5 m) P 1 Biztonsági mágnesszelep 2 1. fokozat mágnesszelep 3 2. fokozat mágnesszelep 4 3. fokozat mágnesszelep 5 Az égőre rászerelt olajszivattyú 6 Fúvókafej 3 olajporlasztó-fúvókával 7 Nyomáskapcsoló az előremenőben (opc.) (ZM-)R kivitel 6 9 P A szerelvények elrendezése Kifordítható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal szembeni oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kifordításához a gázvezetékekben bontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gáz-fogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez egy gázfogyasztásmérőt kell beszerelni. Hőre záródó elzáró (TAE), előírástól függően opcionális Csavarozott szerelvényeknél a golyóscsapba integrálva. Karimás csatlakozású szerelvényeknél külön szerkezeti elem a golyóscsap előtt, HTB-tömítésekkel. P M 5 1 Mágnesszelep árammentesen zárva 1. Elzárószerv az előremenőben 2 Mágnesszelep árammentesen zárva 2. Elzárószerv az előremenőben 3 Mágnesszelep árammentesen zárva 1. Elzárószerv a visszatérőben 4 Mágnesszelep árammentesen zárva 2. Elzárószerv a visszatérőben 5 Fúvókafej szabályozófúvókával 6 Az égőre rászerelt olajszivattyú 7 Olajszabályozó 8 Nyomáskapcsoló a visszatérőben 9 Nyomáskapcs. az előremenőben (opc.) 25

26 r 1 Méretek l 2 l 4 b 1 d d 2 1 b 3 h 4 h b 4 1 h h 5 3 l 5 h 2 8 h 6 8 h 6 r 2 2 b 2 l 3 l 1 3 DIN EN szerinti karimás csatlakozás opcionális rászerelt szivattyú külsőlevegő-beszívó frekvenciaváltó Égő- Méretek mm-ben 1 típus l 1 l 2 l 3 l 4 l 5 b 1 b 2 b 3 b 4 h 1 h 2 h 3 h 4 h 5 h 6 WM-L20/1-A / T WM-L20/2-A / T WM-L20/3-A / T WM-L20/1-A / R WM-L20/2-A / R WM-L20/3-A / R WM-G20/2-A ZM WM-G20/3-A ZM WM-G20/2-A ZM-LN WM-G20/3-A ZM-LN WM-GL20/2-A ZM-T WM-GL20/3-A ZM-T WM-GL20/2-A ZM-R WM-GL20/3-A ZM-R elektromágneses tengelykapcsoló nélkül (mágneses tengelykapcsolós szivattyú plusz 130 mm) T és R kivitelnél) 2 mágneses tengelykapcsolóval együtt 3 frekvenciaváltó túlnyúlása kb. 20 mm 26

27 Külsőlevegő-beszívó lent Furatméretek égőlaphoz Hőtermelő berendezés előkészítése d karimatömítés 2 homlokfali szigetelés 3 gyűrű alakú nyílás 1 d1 d d 4 d A homlokfali szigetelésnek 2 nem szabad túlnyúlnia a lángfej elülső pereménél, de kúpos (min. 60 ) kialakítású lehet. l3 Égő- Méretek mm-ben Gázcsapp. típus r 1 r 2 d 1 d 2 d 3 d 4 d 5 d 6 névl. átmérője WM-L20/1-A / T M WM-L20/2-A / T M WM-L20/3-A / T M WM-L20/1-A / R M WM-L20/2-A / R M WM-L20/3-A / R M WM-G20/2-A ZM M DN65 WM-G20/3-A ZM M DN65 WM-G20/2-A ZM-LN M DN65 WM-G20/3-A ZM-LN M DN65 WM-GL20/2-A ZM-T M DN65 WM-GL20/3-A ZM-T M DN65 WM-GL20/2-A ZM-R M DN65 WM-GL20/3-A ZM-R M DN65 A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. 27

28 Weishaupt monarch WM-G20 ZMI égők Nagyobb teljesítmény kompakt formában A WM-G20 típusú ZMI kivitelű Weishaupt monarch égők kifejezetten a különleges ipari igények kielégítésére lettek kifejlesztve. A lényegesen nagyobb, max. 1:15 arányú szabályozási tartomány révén ezek az égők technológiai berendezésekhez használhatók. A teljesítmény az 1:15 arányú szabályozási tartományon belül tetszőlegesen illeszthető a hőigényhez. Tüzelőanyagok földgáz PB-gáz A fentiektől eltérő tüzelőanyagok esetén előzőleg konzultálni kell a Weishaupt céggel. Üzemeltetési tudnivalók A ZMI-égők technológiai berendezés - ekben történő használatához alapvető követelményeknek kell teljesülniük: A lángnak a tűztérben a berendezésspecifikus füstgáz-cirkuláció, ill. szekunder levegő által nem befolyásolt módon kell kiéghetőnek lennie. Egy meglévő füstgázmérési hely segítségével meghamisíthatatlan füstgázmérést kell lehetővé tenni. Lennie kell egy, a láng megfigyelésére szolgáló kémlelőüvegnek. Az égő beállításához elenged hetetlen egy gáz-mennyiségmérő. A további szükséges feltételeket lásd a műszaki 2.4 munkadosszié 8-1. sz. munkalapján is. Vezérlő-szabályozó, ill. nyomásszabályozó A ZMI kivitelű WM-G20 típusú Weishaupt-gázégők külön vezérlőszabályozóval vannak felszerelve. A vezérlő-szabályozó egy hajlékony impulzusvezetékkel van összekötve az égőben uralkodó ventilátornyomással. Nagy ventilátornyomás nagy gáznyomást idéz elő a vezérlő-szabályozó kimenetén, míg a kis ventilátornyomás kis gáznyomást idéz elő a vezérlőszabályozó kimenetén. Vizsgálatok A ZMI kivitelű WM-G20 Weishaupt égők nem rendelkeznek EK-típusengedéllyel. A biztonsági berendezések kie-légítik az EN 676 szabvány követelményeit. Ha a berendezésnél átvételre van igény, akkor azt az üzemeltetőnek szakértő segítségével kell elvégeztetnie. A következő EK-irányelvek követelményei teljesülnek: Gépekre vonatkozó 2006/42/EK irányelv Elektromágneses összeférhetőségre vonatkozó 2014/30/EU irányelv Kisfeszültségre vonatkozó 2014/35/EU irányelv Nyomás alatt működő készülékekre vonatkozó 2014/68/EU irányelv Az égők CE-jelöléssel vannak ellátva 28

29 Égőkiválasztás / névl. átm. kiválasztása WM-G 20 ZMI kivitelű gázégők, rendelési számok [ mbar ] Égőtípus WM-G20/2-A ZMI Lángfej-típus WM-G(L)20/2, 190 K x 45 Teljesítmény kw E, LL földgáz PB-gáz [kw] Rendelési számok Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G20/2-A ZMI R Szállítási terjedelem: lásd a 16. oldalon. R1 1/ R DN DN DN DN WM-G20/2-A, ZMI kivitel Égő- Nyomás Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. a gáz- (csatl. gázny. mbar-ban az szab.-val) (csatl. gázny. mbar-ban kw csapp.- elzáró előtt, p e, max. = kettős gáz-mágnesszelep nál 300 mbar) előtt) teljes Szerelvények névl. átmérője Szerelvények névl. átmérője terh.-nél / / mbar Gázcsappantyú névl. átmérője Gázcsappantyú névl. átm.-je E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn N-gáz teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva Csavarozott Karimás csatl. R1 W-MF512 DN65 DMV5065/12 R1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD A munkadiagramok teljesítmény-számítása EN 676 szerint történik. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítmény-csökkenést kell figyelembe venni. A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 15 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN 88 szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 300 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN 334 szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. 4 bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán. 29

30 Speciális felszerelések Műszaki adatok Speciális felszerelések WM-G20/2-A ZMI Lángfej-hosszabbító 100 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló a karimás könyökcsőre felszerelve GW 50 A6/ Külsőlevegő-beszívó LGW nyomáskapcsolóval ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 100/200) W-FM 100 helytt W-FM 50 rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Frekvenciaváltó rászerelve, induktív kapcsolóval és LGW 50 helyett LGW 10 nyomáskapcsolóval együtt (W-FM 50/200 szükséges) D112 típusú motor 230 V-os kontaktorral és túláram-kioldóval 1) Kijelző és kezelőegység külön szállítva, kínai és angol nyelvű kivitelben (W-FM 100/200) Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Műszaki adatok WM-G20/2-A ZMI Égőmotor Weishaupt típus WM-D112/140-2/3K0 Névleges teljesítmény kw 3,0 Névleges áram A 6,5 Motorvédő-kapcsoló 1) Típus (pl.) PKE12/XTU-12 vagy motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) Fordulatszám (50 Hz) ford/perc 2950 Tüzelésvezérlő Típus W-FM 50 Lángőr Típus ION Levegő/gáz állítómű Típus STE 50 Tömeg (szabályozó és szerelvények nélkül) kg kb. 97 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE3 hatékonysági osztály. 30

31 r 1 Méretek l 2 l 5 8 l 4 b 1 d 2 d 1 b 3 h 4 h 1 b 4 h 6* h 5 h 3 h 2 r 2 b 2 DIN EN szerinti karimás csatlakozás l 6 * l 3 l 1 minimális távolság kb mm a névl. átmérőtől függően opcionális Építési Méretek mm-ben méret l 1 l 2 l 3 l 4 l 5 l 6 * (DN) h 1 h 2 h 3 h 4 h 5 Rp 1 Rp Rp / Építési Méretek mm-ben méret h 6 * (DN) b 1 b 2 b 3 b 4 r 1 r 2 d 1 d 2 d 3 d 4 d 5 d 6 Rp 1 Rp Rp / M A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. * Ha a nyomásszabályozónak a kazán-homloklap kialakításától függően nem szabad túlnyúlnia, akkor egy távtartó gyűrűt kell beszerelni az égőperem és a kazánlap közé (lásd a tartozék alkatrészek jegyzékét). Ennek során figyelembe kell venni, hogy a lángfejtől mért l 3 méret a távtartó gyűrű magasságával csökken Hőtermelő berendezés előkészítése 60 d1 d6 1 karimatömítés 2 homlokfali szigetelés 3 gyűrű alakú nyílás A homlokfali szigetelésnek 2 nem szabad túlnyúlnia a lángfej elülső pereménél, de kúpos (min. 60 ) kialakítású lehet. Égőlap furatméretei d 4 d 5 d 3 l3 31

32 Működési vázlat A szerelvények elrendezése P P a P 6 4a Jelmagyarázat: 1 Golyóscsap * 2 Gázszűrő 3 Nyomásszabályozó-készülék (kisny.) * vagy (nagyny.) * 3a Vezérlő-szabályozó impulzusvezetékkel 4 Gázhiány-kapcsoló 4a Max.-gáznyomáskapcsoló * 5 Tömörség-ellenőrző nyomáskapcsoló 6 Gázcsappantyú 7 Manométer nyomógombos csappal * 8 Kettős mágnesszelep (DMV) 9 Égő * Az égő ára nem tartalmazza A szerelvények elrendezése Kifordítható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal szembeni oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kifordításához a gázvezetékekben bontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. Típuskód A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gáz-fogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez egy gázfogyasztásmérőt kell beszerelni. Hőre záródó elzáró (TAE), előírástól függően opcionális Csavarozott szerelvényeknél a golyóscsapba integrálva. Karimás csatlakozású szerelvényeknél külön szerkezeti elem a golyóscsap előtt, HTB-tömítésekkel. WM G 20 / 2 A /ZMI Építési méret G = gáz ZM = csúszó-fokozatos szabályozási mód I = szabályozási tartomány ~1:15 termékazonosító-szám nélkül Konstrukciós szint Teljesítménynagyság monarch típussorozatú Weishaupt-égő 32

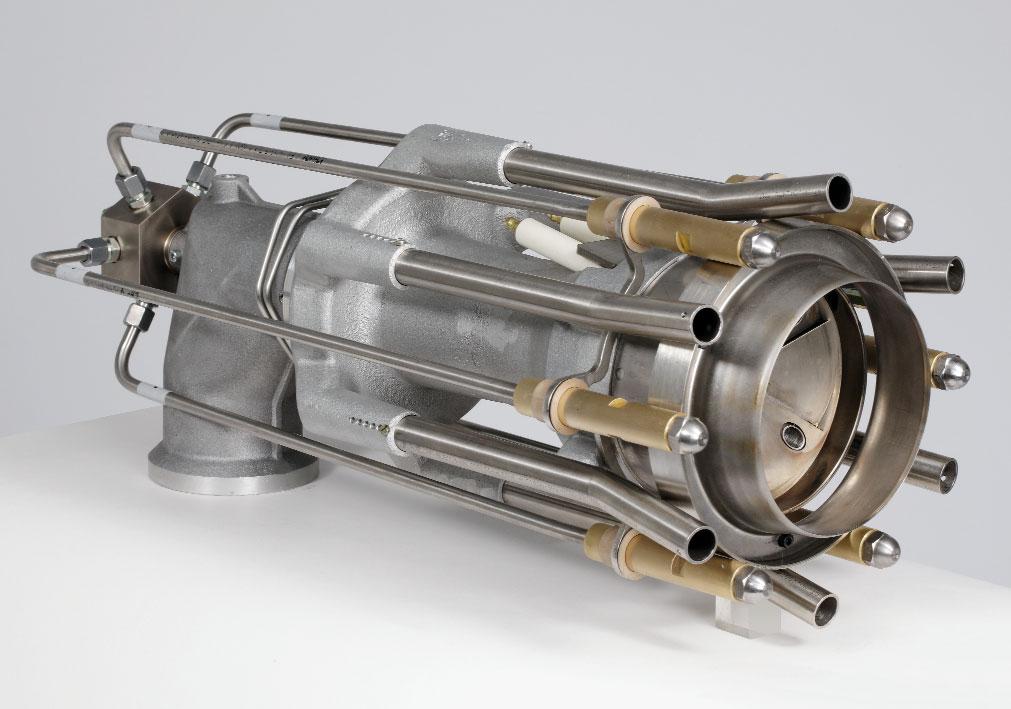

33 Tüzelőanyag megtakarítása, károsanyag-kibocsátás csökkentése: A szabadalmaztatott multiflam technológia A szabadalmaztatott multiflam technológia nagy méretű tüzelőberendezéseknél rendkívül alacsony károsanyag-kibocsátási értékeket tesz lehetővé, költséges kiegészítő berendezések nélkül. A kibocsátás-csökkentés tüzelőanyag-elosztással működő innovatív keverő rendszerrel valósul meg. A Weishaupt multiflam égők már több mint 10 éve jól beváltak a gyakorlatban. Különösen a legszigorúbb kibocsátási követelményeket támasztó piacokra alkalmasak. Az új monarch égőkkel ez a technológia a közepes teljesítménytartományban is rendelkezésre áll, és a rugalmasságot a legalacsonyabb kibocsátási értékekkel egyesíti. Példaszerű kibocsátási értékek A standard keverőrendszerhez képest a multiflam 3LN kivitelnél még tovább csökkenthetők az NO x -kibocsátások. Ez egy tüzelőanyag- elosztással működő speciális keverő rendszerrel valósul meg. Ennek megfelelően a jó értékek a mindenkori tűztér- geometriától, a térfogati terheléstől, ill. a tüzelési rendszertől (3-huzamú elv) függenek. A garantált értékek megadásához az ismert okok miatt figyelembe kell venni a mérési és az értékelési feltételeket (például tűztérterhelés, mérési tűrések, hőmér séklet, nyomás, páratartalom stb.). 33

34 Égőkiválasztás WM 20 multiflam égők, 3LN kivitel [ mbar ] Égőtípus WM-L20/2-A/T 3LN Lángfej-típus WM20/2-3LN, Ø 160 / Ø 22 Teljesítmény kw EL fűtőolaj [kw] [ mbar ] Égőtípus WM-L20/3-A/T 3LN Lángfej-típus WM20/3-3LN, Ø 160 / Ø 22 Teljesítmény kw EL fűtőolaj [kw] EL fűtőolaj teljesítmény, ha a lángfej: Zárva Nyitva Szabályozási tartomány EL fűtőolajnál max. 1 : 3 A munkadiagramok bevizsgálása az EN 267 szabvány szerint történt. Minden teljesítményadat 20 C levegőhőmérsékletre és 500 m tengerszint feletti telepítési magasságra vonatkozik. Az olajáteresztési adatok 11,9 kwh/kg fűtőértékre vonatkoznak EL fűtőolaj esetén. DIN CERTCO tanúsítás: Az égők egy független vizsgálószervezetnél (TÜV-Süd) típusvizsgálatnak lettek alávetve és DIN CERTCO tanúsítással rendelkeznek. 34

35 Gázégők és gáz/olaj égők kiválasztása WM 20 multiflam égők, 3LN kivitel [ mbar ] Égőtípus WM-G20/2-A/ZM 3LN WM-GL20/2-A/ZM-T 3LN Lángfej-típus WM20/2-3LN, Ø 160 / Ø 22 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [ kw ] [ mbar ] Égőtípus WM-G20/3-A/ZM 3LN WM-GL20/3-A/ZM-T 3LN Lángfej-típus WM20/3-3LN, Ø 160 / Ø 22 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [ kw ] N-gáz teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva EL fűtőolaj teljesítmény, ha a lángfej: Zárva Nyitva Szabályozási tartomány gáznál: max. 1 : 5 EL fűtőolajnál: max. 1 : 3 A munkadiagramok bevizsgálása az EN 267 és az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítmény-csökkenést kell figyelembe venni. 35

36 A gázszerelvények névl. átmérőjének kiválasztása WM 20 multiflam égők, 3LN kivitel WM-G(L)20/2-A, ZM-3LN multiflam kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn WM-G(L)20/3-A, ZM-3LN multiflam kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj.. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn Csavarozott Karimás csatl. R1 W-MF512 DN65 DMV5065/12 R1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 15 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN 88 szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 300 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN 334 szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. 4 bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán. 36

37 Szállítási terjedelem Megnevezés WM-L20 T-3LN WM-G20 ZM-3LN WM-GL20 ZM-T-3LN Égőház, kifordítási perem, házfedél, Weishaupt-égőmotor, levegőszabályozó-ház, ventilátor-járókerék, lángfej, gyújtókészülék, gyújtókábel, gyújtóelektródák, tüzelésvezérlő kezelő-egységgel, lángérzékelő, állítóművek, peremtömítés, a kifordítási peremnél lévő végálláskapcsoló, rögzítőcsavarok l l l Tüzelésvezérlő W-FM50 l l W-FM54 l Tömörség-ellenőrzés W-FM tüzelésvezérlővel és nyomáskapcsolóval l l A osztályú kettős gáz-mágnesszelep l l Gázcsappantyú l l Léghiány-kapcsoló l l Gázhiány-kapcsoló l l Teljesítménytől függő keverőrendszer előre beállítva l l l Állítómű, W-FM tüzelésvezérlővel történő tüzelőanyag-/levegő-arányszabályozáshoz Állítómű levegő-szabályozóhoz l l Állítómű gázcsappantyúhoz l l Az égőre rászerelt olajszivattyú l l Olajtömlők l l 3 olaj-mágnesszelep, háromfokozatú fúvókafej előszerelt olajfúvókákkal 1 kiegészítő biztonsági olaj-mágnesszelep l l Motorra felszerelt kontaktor közvetlen indításhoz 1) l l l IP 54 védettség l l l Az EN 676 szerint golyóscsap, gázszűrő és gáznyomásszabályozó-készülék is tartozik az égőfelszereltséghez (lásd a Weishaupt-tartozékok jegyzékében). További égőkivitelek a speciális felszereléseknél találhatók vagy szükség esetén érdeklődjön a Weishaupt cégnél. l szériafelszerelés opcionális 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 37

38 Rendelési számok Olajégők Égő- Kivitel Rend. sz. típus WM-L20/2-A T-3LN WM-L20/3-A T-3LN DIN CERTCO: 5G1031/12 Gázégők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G20/2-A ZM-3LN R R1 1/ R DN DN DN DN WM-G20/3-A ZM-3LN R R1 1/ R DN DN DN DN Gáz/olaj égők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL20/2-A ZM-T-3LN R R1 1/ R DN DN DN DN WM-GL20/3-A ZM-T-3LN R CE-PIN KÓDSZÁM: CE 0085BT0133 DIN CERTCO: 5G1032/M R1 1/ R DN DN DN DN CE-PIN KÓDSZÁM: CE 0085BQ

39 Speciális felszerelések WM-L 20 multiflam 3LN kivitelű égők Olajégők WM-L20/.. -A T-3LN L20/2 L20/3 Manométer golyóscsappal Vákuummérő golyóscsappal Lángfej-hosszabbító 100 mm-rel mm-rel mm-rel mm-es olajtömlők 1000 mm helyett fokozatú üzem indítási vagy átkapcsolási tehermentesítéssel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Külsőlevegő-beszívó LGW 10 nyomáskapcsolóval (járulékosan LGW 50 szükséges) LGW 50 nyomáskapcsoló 3) Olaj-fogyasztásmérő 2) 150 kg-ig VZO kg-tól VZO ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 50/100/200) ST 18/7 típusú dugaszolt összekötő (W-FM 50, KS20 szabályozóval) KS20 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 100 a W-FM 50 helyett (folyamatos üzemhez alkalmas) 3) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény- szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével DSB 158 min.-nyomáskapcsoló az előremenő ágban 3) QRI lángérzékelő QRA helyett 3) D112 típusú motor 230 V-os kontaktorral és túláram-kioldóval 1) Kijelző és kezelőegység kínai írásjelekkel (W-FM 100/200) Speciális feszültség (konzultálni kell) külön kérésre külön kérésre 110 V vezérlőfeszültség külön kérésre külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 2) Olaj-fogyasztásmérő kisfrekvenciás vagy nagyfrekvenciás távadóval külön kérésre 3) A DGRL 2014/68/EU szerint szükséges 39

40 Speciális felszerelések gáz- és gáz/olaj égőkhöz WM 20 multiflam 3LN kivitelű égők Gáz- és gáz/olaj égők WM-G(L)20/.. -A ZM-3LN G20/2 G20/3 GL20/2 GL20/3 Manométer golyóscsappal Vákuummérő golyóscsappal Lángfej-hosszabbító 100 mm-rel mm-rel mm-rel Max.-gáznyomáskapcsoló 4) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 4) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 4) GW 50 A6/ (nagynyomású gázellátás esetén a GW 150 A6/ szabályozóra felszerelve) GW 500 A6/ mm-es olajtömlők 1000 mm helyett Elektromágneses tengelykapcsoló Külsőlevegő-beszívó LGW nyomáskapcsolóval Olaj-fogyasztásmérő 2) 150 kg-ig VZO kg-tól VZO Dugaszolt összekötők ST 18/7 és ST 18/4 (W-FM 50/100/200) ST 18/7 (W-FM 50, KS20 szabályozóval) ST 18/7 és ST 18/4 (W-FM 54) ST 18/7 (W-FM 100/200) KS20 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 100 a W-FM 50 helyett 4) (folyamatos üzemhez alkalmas) rászerelve külön szállítva W-FM 100 a W-FM 54 helyett 4) (folyamatos üzemhez alkalmas) teljesítmény-szabályozáshoz szükséges modullal és analógjel-átalakítóval rászerelve külön szállítva Teljesítményszabályozval ellátott analóg modul W-FM 100-hoz tartalmazza tartalmazza W-FM 200 a W-FM 50 helyett, teljesítményszabályozáshoz szükséges modullal, analógjelátalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának rászerelve lehetőségével külön szállítva W-FM 200 a W-FM 54 helyett, teljesítményszabályozáshoz szükséges modullal, analógjelátalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának rászerelve lehetőségével külön szállítva DSB 158 min.-nyomáskapcsoló az előremenő ágban 4) QRA 73 lángérzékelő QRA 2 helyett 4)

41 Gáz- és gáz/olaj égők WM-G(L)20/2-A ZM-3LN G20/2 G20/3 GL20/2 GL20/3 Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 50/54/200 szükséges) Fordulatszámszabályzó frekvenciaváltóval, külön szállítva (frekvenciaváltó a tartozékok közül) (W-FM 200 szükséges) Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz D112 típusú motor 230 V-os kontaktorral és túláram-kioldóval 3) Kijelző és kezelőegység kínai írásjelekkel (W-FM 100/200) Vezérlőfeszültség 110 V (W-FM 50/100/200) külön kérésre külön kérésre külön kérésre külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A fokozatos olajrészt ajánlatos mindig 100%-os fordulatszámmal üzemeltetni. 110 V (W-FM 54) külön kérésre külön kérésre külön kérésre külön kérésre 2) Olaj-fogyasztásmérő kisfrekvenciás vagy nagyfrekvenciás távadóval külön kérésre 3) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 4) A DGRL 2014/68/EU szerint szükséges 41

42 Műszaki adatok WM 20 multiflam 3LN kivitelű égők Olajégők WM-L20/2-A T-3LN WM-L20/3-A T-3LN Égőmotor Weishaupt típus WM-D112/140-2/3K0 WM-D112/170-2/4K5 Névleges teljesítmény kw 3 4,5 Névleges áram A 6,5 9,2 Motorvédő-kapcsoló 1) Típus (pl.) PKE12/XTU-12 PKE12/XTU-12 vagy motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 Lángőr Típus QRA 2 QRA 2 Szivattyú rászerelve Típus J6 J6 maximális szállított mennyiség l/h NO x -osztály EN 267 szerint 3 3 Olajtömlők DN / hossz 13/ /1000 Tömeg kg kb. 107 kb. 115 Gázégők WM-G20/2-A ZM-3LN WM-G20/3-A ZM-3LN Égőmotor Weishaupt típus WM-D112/140-2/3K0 WM-D112/170-2/4K5 Névleges teljesítmény kw 3 4,5 Névleges áram A 6,5 9,2 Motorvédő-kapcsoló 1) Típus (pl.) PKE12/XTU-12 PKE12/XTU-12 vagy motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 Lángőr Típus ionizációs ionizációs Levegő/gáz állítómű Típus STE 50 STE 50 NO x -osztály EN 676 szerint 3 3 Tömeg (gázszerelvények nélkül) kg kb. 102 kb. 110 Alternatív tüzelésű égők WM-GL20/2-A ZM-T-3LN WM-GL20/3-A ZM-T-3LN Égőmotor Weishaupt típus WM-D112/140-2/3K0 WM-D112/170-2/4K5 Névleges teljesítmény kw 3 4,5 Névleges áram A 6,5 9,2 Motorvédő-kapcsoló 1) Típus (pl.) PKE12/XTU-12 PKE12/XTU-12 vagy motor-előtétbiztosító 1) (túláram-kioldóval) A minimum 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 54 W-FM 54 Lángőr Típus QRA 2 QRA 2 Levegő/gáz állítómű Típus STE 50 STE 50 Szivattyú rászerelve Típus J6 J6 maximális szállított mennyiség l/h NO x -osztály EN 267 / EN 676 szerint 3 3 Olajtömlők DN / hossz 13/ /1000 Tömeg (gázszerelvények nélkül) kg kb. 112 kb ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE3 hatékonysági osztály. 42

43 Méretek 3LN kivitelű multiflam olajégők r1 1 b1 d1 h3 h1 8 mm r2 2 b2 h6 h2 l3* l1 l2 2 opcionális rászerelt szivattyú frekvenciaváltó Égő- Méretek mm-ben típus l 1 l 2 l 3 b 1 b 2 h 1 h 2 h 3 h 6 r 1 r 2 d 1 WM-L20/2-A T-3LN WM-L20/3-A T-3LN elektro-mágneses tengelykapcsoló nélkül (mágneses tengelykapcsolós szivattyú plusz 130 mm) 2 frekvenciaváltó túlnyúlása kb. 20 mm 3LN kivitelű multiflam gázégők r1 b1 d1 h3 h4 d6 l4 h2 h1 8 mm r2 b2 l3* l1 l2 Égő- Méretek mm-ben típus l 1 l 2 l 3 l 4 b 1 b 2 h 1 h 2 h 3 h 4 r 1 r 2 d 1 d 6 WM-G20/2-A ZM-3LN DN65 WM-G20/3-A ZM-3LN DN65 A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. 43

44 Méretek 3LN kivitelű multiflam alternatív tüzelésű égők r1 b1 d1 h6 h4 h3 d6 l4 h1 h2 8 mm r2 b2 l3* l1 l2 2 DIN EN szerinti karimás csatlakozás opcionális rászerelt szivattyú frekvenciaváltó Égő- Méretek mm-ben 1) típus l 1 l 2 l 3 l 4 b 1 b 2 h 1 h 2 h 3 h 4 h 6 r 1 r 2 d 1 d 6 WM-GL20/2-A ZM-T-3LN DN65 WM-GL20/3-A ZM-T-3LN DN65 1 elektromágneses tengelykapcsoló nélkül (mágneses tengelykapcsolós szivattyú plusz 130 mm) 2 frekvenciaváltó túlnyúlása kb. 20 mm A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. Égőlap furatméretei Hőtermelő berendezés előkészítése d karimatömítés 2 homlokfali szigetelés 3 gyűrű alakú nyílás 242 mm 290 mm d 4 d 5 l3 d 3 = M12 d 4 = 270 mm d 5 = 298 mm A lángfej elülső peremének kb. 50 mm-rel kell túlnyúlnia a hömlokfali szigetelésen 2, de lehet kúpos (min. 60 ) kialakítású. 44

45 Működési vázlatok Működési vázlatok gáztüzeléshez W-FM 50/100/200 W-FM Működési vázlatok olajtüzeléshez ZM-T kivitel P P P P P Golyóscsap* 2 Gázszűrő * 3 Nyomásszab.-készülék (ND) vagy (HD) * 4 Max.-gáznyomáskapcsoló * 5 Gázhiány-kapcsoló 6 Kettős gáz-mágnesszelep 7 Gázcsappantyú 8 Manométer nyomógombos csappal * 9 Tömörs.-ell. gáznyomáskapcsoló 10 Gázhiány-kapcsoló/tömörs.-ellenőrz. 11 Égő * Az égő ára nem tartalmazza Max.-gáznyomáskapcsoló felszerelése: nagynyomásúnál közv. a szabályozóra kisnyomásúnál a szab. után csavaroz. kisnyomásúnál karimás csatl. kettős m.szelepre (kábelhossz kb. 2,5 m) 1 Az égőre rászerelt olajszivattyú 2 Biztonsági mágnesszelep 3 3. és 4. szekunder fúvóka mágnesszelepe 4 Szekunder fúvókák 5 Primer fúvóka 6 5. és 6. szekunder fúvóka mágnesszelepe 7 Primer fúvóka és 1. és 2. szekunder fúvóka mágnesszelepe A szerelvények elrendezése Kifordítható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal szembeni oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kifordításához a gázvezetékekben bontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gáz-fogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez egy gázfogyasztásmérőt kell beszerelni. Hőre záródó elzáró (TAE), előírástól függően opcionális Csavarozott szerelvényeknél a golyóscsapba integrálva. Karimás csatlakozású szerelvényeknél külön szerkezeti elem a golyóscsap előtt, HTB-tömítésekkel. 45

46 Ez nem csupán látszat. Ez a megbízhatóság. Weishaupt a megbízhatóság. A Schwendi székhelyű családi vállal - kozást 1932-ben Max Weishaupt alapította és a ma már 60 országban működő kirendeltségeivel és leányvállalataival nemzetközi szinten is a piac vezető cégek közé számít az égők, a fűtési és kondenzációs rendszerek, a szolártechnika, a hőszivattyúk és az épületautomatizálás területén. Bizalom, minőség, vevőszolgálat, innovációs erő és tapasztalat azok az értékek, amelyekre az úttörő Max Weishaupt a vállalatát alapította. Mindezek közös nevezője a megbízhatóság. A Weishaupt cég pedig még ma is ehhez tartja magát. A Weishaupt Fórum Schwendiben 46

47 Richard Meier építész, N.Y.

48 Weishaupt Hőtechnikai Kft. H-2051 Biatorbágy Budai u. 6. Tel.: Fax: Nyomtatvány-szám , február Mindennemű változtatás jogát fenntartjuk. Utánnyomása tilos. Karbantartás és szerviz esetén Weishaupt-szerviz: mindig ott, ahol Önnek szüksége van rá, akár hétvégén is Weishaupt-égők és fűtési rendszerek azoknál a jó nevű fűtésszerelő szakcégeknél kaphatók, amelyekkel a Weishaupt cég partnerként együttműködik. A szakiparosok támogatása érdekében a Weishaupt sűrű értékesítési és szervizhálózatot tart fenn. A szállítás, a pótalkatrész-ellátás és a szerviz így mindig biztosított. Ha valaki bajba kerül, a Weishaupt mindig a helyszínen segít. A Weishauptvevőszolgálat az év mind a 365 napján 24 órán át áll a Weishaupt-vevők rendelkezésére.
