1 termék Információk olaj-, gáz- és kéttüzelőanyagos égőkről WM 30 olaj-, gáz-, gáz/olaj égők monarch WM 30 égő ( kw) Nagy teljesítményű és univerzális

2 Tradíció és fejlődés: Az új monarch égő A monarch márkajel több mint 50 éve jelent teljesítményt és minőséget az égőgyártásban A monarch típussorozatú Weishaupt égőket több mint hat évtizede használják a legkülönbözőbb hőellátó- és ipari berendezésekben és ezek alapozták meg a Weishaupt kitűnő hírnevét. Az új monarch égővel tovább íródik ez a siker sorozat. A legkorszerűbbtechnika a kompakt építés i móddal együttesen teszik univerzálisan használhatóvá ezt a nagy teljesítményű égőt.

3 Kémlelőablak a lángmegfigyeléséhez Égőmotor beépített csillagháromszög kapcsolással Elektronikus gyújtókészülék Jobbra vagy balra kifordítható égőház Keverőrendszer Lángőr Ventilátor-járókerék Mágneses tengely - kapcsoló Állítómű a gázcsappantyúhoz Védőrács Olajszivattyú Állítómű az olajszabályozóhoz Zajcsillapító levegőszabályozó Levegőcsappantyú állítóművel Mágnesszelepek WM-GL 30 ZM-R kivitel

4 Digitális A digitális tüzelésvezérlő a következőket jelenti: optimális tüzelési értékek, bármikor megismételhető beállítási értékek és könnyű kezelhetőség. A WM 30 sorozatú Weishaupt olaj-, gáz- és kéttüzelőanyagos égők szériaszerűen elektronikus arányszabályozással és digitális tüzelésvezérlővel vannak felszerelve. A korszerű tüzelés-technológiák kifejezetten megkövetelik a tüzelőanyag és az égési levegő pontos és bármikor megismételhető pontosságú adagolását. Csak így garantálhatók hosszú időn keresztül állandó, optimális tüzelési értékek. Egyszerű kezelés Az égőfunkciók beállítása egy kijelző- és kezelőegység segítségével történik. Ez egy buszrendszeren keresztül van összekötve a tüzelésvezérlővel. Az égő így a használó által könnyen kezelhetően beállítható. Rugalmas kommunikációs lehetőségek A beépített interfész lehetővé teszi minden szükséges információnak és vezérlőparancsnak a fölérendelt irányítórendszerek felé történő továbbítását. Szükség esetén modemen keresztül történő telefonkapcsolat is installálható távvezérlés, távfelügyelet és távdiagnózis céljából. Busz-kommunikáció külső rendszerekkel és épületfelügyeleti rendszerrel Arra az esetre, ha égők és fűtési rendszerek, valamint egy PLC-vezérlő között adatcserét kell folytatni, vagy ha az égőt épületfelügyeleti rendszerekbe kell bekötni, a Weishaupt E-Gate vagy Mod-Gate kapun keresztül különféle buszrendszerek állnak rendelkezésre. A ProGraf NT-vel a vezérlési és szabályozási szint részére korszerű és minden követelményhez illeszthető szoftver-terméket kínál a Weishaupt. Többféle előny az új technika révén A digitális tüzelésvezérlés kényelmessé és biztonságossá teszi az égő üzemeltetését. A legfontosabb előnyök: Nincs szükség külön égővezérlőre, mivel a tüzelésvezérlő veszi át a vezérlést. Csupán egy motorvédőkapcsolóról kell gondoskodni az égőmotor részére és egy külső vezérlésbiztosítóra van szükség. Kevesebb szerelési munka: Minden egyes égő komplett egységként gyárilag bevizsgálva kerül kiszállításra. Az üzembe helyezéshez és a szervizmunkákhoz kevesebb időre van szükség. Az égő alapparaméterezését már a gyárban elvégzik. Az adott fűtési rendszer körülményeihez való illesztések és a kibocsátás-technikai beszabályozás a tüzelésvezérlő menüvezérelt üzembe helyezési prog-ramjával történnek. Általános rendszeráttekintés Digitális tüzelésvezérlő W-FM 50 W-FM 54 W-FM 100 W-FM 200 Egytüzelőanyagos üzem l l l Kéttüzelőanyagos üzem l l l l Tüzelésvezérlő automatika megszakított üzemhez l l l l Tüzelésvezérlő automatika folyamatos üzemhez l 2) l l Lángérzékelők megszakított üzemhez ION/QRA2/QRB QRA2 ION/QRI/QRB/QRA ION/QRI/QRB/QRA Lángérzékelők folyamatos üzemhez ION ION/QRI/QRA 73 ION/QRI/QRA 73 Elektronikus arányszabályozású állítóművek (max.) 2 darab 3 darab 4 darab 6 darab Léptetőmotoros állítóművek l l l l Fordulatszám-szabályozás lehetséges l l l O 2 -szabályozás lehetséges l Gázszelepek tömörség-ellenőrzése l l ll l 4-20 ma-es bemeneti jel l l opcionális l Beépített önbeállító PID-szabályo hőmérséklethez vagy nyomáshoz opcionális l Levehető kezelőegység (max. lehetséges távolság) 20 m 20 m 100 m 100 m Tüzelőanyag-fogyasztásmérő (rákapcsolható) l 1) l 1) l Tüzeléstechnikai hatásfok kijelzése l ebus / MOD BUS interfész l l l l PC-támogatású üzembe helyezés l l l l Csatlakoztatási lehetőségek kiegészítő funkciókhoz, pl. füstgázcsappantyúkhoz, olajelzáró-szerkezetekhez stb. külön kérésre 1) Nem kombinálható fordulatszám-szabályozással 2) Ionizációs lángőrzésű égő 4

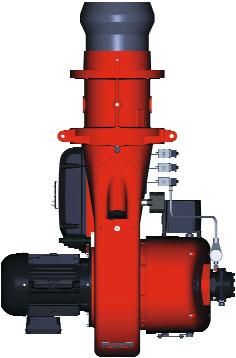

5 Égő beépített digitális tüzelésvezérlővel ZM-R kivitel ZM-T kivitel Állítómű levegőhöz Állítómű levegőhöz Állítómű olajhoz Állítómű gázhoz Állítómű gázhoz Kijelző- és kezelőegység Kijelző- és kezelőegység Vizualizálás PC-vel / érintőképernyővel Modbus Rendszer hálózatba kapcsolása PLC-vel / DDC-vel Tüzelésvezérlő W-FM 54 Tüzelésvezérlő W-FM 54 OCI Kommunikációs modul W-FM COM Távvezérlés fix hálózaton vagy mobil rádióhálózaton keresztül Példavázlat W-FM 54-gyel 5

6 Kompakt és halk Az újonnan kifejlesztett Weishaupt WM monarch égő kompakt, nagy teljesítményű és halk. Tovább írja a legendás monarch - égősorozat 60-éves sikertörténetét. Jövőbemutató ventilátortechnika Már a fejlesztés során különös hangsúlyt fektettünk a kompakt, kiváló áramlást biztosító kialakításra és a minimális üzemi zajokra. Ezen cél megvalósítása céljából a levegővezetés mellett a levegőcsappantyúvezérlés is teljesen új fejlesztésű. A magától nyíló levegővezetésű, speciális házkialakítás a levegőcsappantyútechnikával együtt többlet ventilátornyomásról gondoskodik, ezáltal nagyobb teljesítményt biztosít kompakt formában. A levegőcsappantyú-vezérlés az alsó teljesítmény-tartományban is nagy mértékű linearitásról, a szériaszerűen alkalmazott szívási zajcsillapítóval kombinálva pedig halk üzemről gondoskodik. Gyors üzembe helyezés, kényelmes karbantartás Minden WM 30 sorozatú égő a keverő - rendszernek a teljesítményhez illeszkedő előzetes beállításával kerül kiszállításra. Az egyedi illesztés a tüzelésvezérlő menüvezérelt üzembe helyezési programjával történik. A kompakt építési mód ellenére minden szerkezeti elem, így a keverőrendszer, a levegőcsappantyúk és a tüzelésvezérlő is könnyen hozzáférhetően van elrendezve. Ennek köszönhetően a karbantartási és a szervizmunkák kényelmesen és gyorsan elvégezhetőek. Ennek során a szériaszerű kifordítási perem is sokat segít az égő ideális karbantartási pozíciójának beállításánál. A különböző tűztérviszonyokhoz történőillesztés kényelmesen elvégezhető az égőn. A beépített kémlelőablakon keresztül megfigyelhető a gyújtási viselkedés és a láng. Szabályozási módok A Weishaupt WM sorozatú égők a következő szabályozási módokban állnak rendelkezésre: Olaj: 3-fokozatú (T) (ill. 2-fokozatú indítási vagy átkapcsolási tehermentesítéssel modulációs (R) Gáz: csúszó-fokozatos vagy modulációs (ZM) a teljesítmény-szabályozás módjától függően: a teljesítmény a szabályozási tartományon belül tetszőlegesen illeszthető a hőigényhez. Ezáltal sokféle szabályozási lehetőség adódik, melyek univerzálisan használhatóvá teszik az égőket. Mindkét kivitel lágy, problémamentes indítási viselkedést és nagy üzembiztonságot biztosít. A különböző károsanyag-kibocsátási és használati követelményekhez különféle kiviteli változatok állnak rendelkezésre: ZM kivitel Gázüzemű és alternatív tüzelésű égők továbbfejlesztett standard keverőrendszer rel a 2-es NO x kibo csátási osztályú olaj- és gázoldali NO x követelményeket teljesítő berendezésekhez. LN kivitel (LowNO x ) A standard keverőrendszerhez képest tovább csökkenthetők az NO x - kibocsátások (3-as kibocsátási osztály). Ez a tűztérben lévő égési gázok na gyobb mértékű recirkulációjával érhető el. Ennek megfelelően a jó értékek a min - denkori tűztér-geometriától, a térfogati terheléstől, ill. a tüzelési rendszertől (3 huzamú vagy zsáktűzterű) függenek. 3LN kivitel LowNO x olaj- / gáz- / alternatív tüzelésű égők multiflam-keverőrendszerrel rendkívül ala-csony NO x -követelményeket igénylő berendezésekhez (csak a háromhuzamú vagy átmenő tűztérrel működő rendszer szerinti kazánokhoz). A tüzelőanyagelosztásnak köszönhetően rendkívül alacsony NO x -értékek lehetségesek. Könnyűolaj, földgáz és PB-gáz elégetésére alkalmas (3-as NO x -osztály). Csökkentett NO x -értékek gáz esetén füstgáz-visszavezetéssel A megkövetelt nitrogénoxidhatárértékeknek megfelelően az LN-keverőrendszer füstgázvisszavezető rendszerrel kombinálható. Így hasznosíthatjuk a lánggeometria speciális tulajdonságait, és ezáltal összehangolhatjuk azt a tűztérrel, valamint csökkenthetjük a NO x -értékeket. Füstgázhőmérsékletérzékelő Füstgázbevezető Füstgázszabályozó csappantyú állítóművel Levegő-szabályozó ház csatlakoztatásra kész füstgáz-visszavezető komponensekkel Tüzelőanyagok Földgáz PB-gáz EL fűtőolaj a DIN szerint EL A Bio 10 fűtőolaj a DIN SPEC szerint EL fűtőolaj az ÖNORM-C1109 szerint (Ausztria) EL fűtőolaj a SN szerint (Svájc) Ezektől eltérő tüzelőanyagok esetén előzetes egyeztetésre van szükség a Weishaupt céggel. 6

7 Alkalmazási terület A Weishaupt WM 30 gázüzemű és kéttüzelőanyagos égők szakaszos és folyamatos üzemre használhatók: EN 303 szerinti hőtermelőkhöz melegvíztermelő-berendezésekhez forróvizes fűtőberendezésekhez gőzkazánokhoz hőlégfúvókhoz bizonyos technológiai berendezésekhez Környezeti feltételek Környezeti hőmérséklet -10-től +40 C-ig olajüzem esetén -15-től +40 C-ig gázüzem esetén Max. 80% relatív páratartalom, páralecsapódás nélkül Az égési levegőnek agresszív anyagoktól (halogének, kloridok, fluoridok stb.) és szennyeződésektől (por, építőanyagok, gőzök stb.) mentesnek kell lennie. Zárt helyiségekben történő üzemeltetéshez megfelelő nagyságú levegőbevezető nyílás szükséges. Fűtetlen helyiségekben üzemelő berendezések esetén bizonyos körülmények között különleges intézkedések szükségesek. A megadott alkalmazási tartományon, illetve környezeti feltételeken túlmenő használat csak a Max Weishaupt GmbH írásbeli hozzájárulásával megengedett. Ilyen esetekben a karbantartási intervallumok a nehezebb alkalmazási feltételeknek megfelelően rövidebbek lesznek. Védettség IP 54 az EN szerint. Az égő megfelel a következő irányelveknek Az égő független vizsgálószervezet által tanúsított típusengedéllyel rendelkezik és teljesíti az Európai Unió következő irányelveinek idevágó követelményeit, valamint az alkalmazott szabványok előírásait: EMC EMC-irányelv 2014/30/EU Alkalmazott szabványok EN : 2007 EN : 2005 EN : 2007 LVD Kisfeszültségű irányelv 2014/35/EU Alkalmazott szabványok EN : 2010 EN : 2010 MD Gépekre vonatkozó irányelv 2006/42/EC Alkalmazott szabványok EN 267 J függelék, EN 676 J függelék, GAD Gázkészülék-irányelv 2009/142/EK Alkalmazott szabványok EN 676 : 2008 PED 1) Nyomás alatt működő készülékekre vonatkozó irányelv 2014/68/EU Alkalmazott szabványok EN 267 K függelék, EN 676 K függelék, Megfelelőségértékelési eljárás: B modul Az égők rendelkeznek CE-jellel 2009/142/EK szerinti CE-PIN-nel a felügyelő szerv jelzőszámával 1) A felszerelések megfelelő kiválasztása esetén. A legfontosabb előnyök: Kényelmes tüzelőanyag-átkapcsolás gáz és olaj között kéttüzelőanyagos égőknél Elektronikus arányszabályozású digitális tüzelésvezérlés minden teljesítménynagysághoz Kompakt építési mód Halk üzem a szériaszerűen beépített beszívási zajcsillapítónak köszönhetően Rendkívül nagy teljesítményű ventilátor a speciálisan kifejlesztett ventilátorgeometria és a levegőcsappantyúvezérlés révén Minden WM 30 sorozatú égő a keverőrendszernek a teljesítményhez illeszkedő előzetes beállításával kerül kiszállításra IP 54 védettség szériaszerűen Mágneses tengelykapcsoló szériaszerűen (WM-GL) Minden szerkezeti elem könnyen hozzáférhető, pl.: keverőrendszer, levegőcsappantyú és tüzelésvezérlő Biztos üzemi viselkedés a szériaszerűen 3-fokozatú üzemmódnak vagy csúszó-fokozatos, ill. modulációs üzemmódnak köszönhetően a kivitel és a teljesítmény-szabályozás módjától függően Minden egyes égőnek a gyárban elvégzett számítógéppel támogatott működés-ellenőrzése Kívánságra csatlakoztatásra kész égők szállíthatók Kiváló ár-/teljesítményviszony Világszerte nagyon jól kiépített szervizhálózat Márkavédelem A Weishaupt monarch WM 30 sorozatú égők egész Európában közösségi márkaként vannak bejegyezve. 7

8 Szabályozási módok áttekintése Típuskód Olaj szabályozási módok áttekintése 3-fokozatú teljesítmény-szabályozás (T) Olajengedélyezés indításkor az 1. mágnesszelep és a biztonsági mágnesszelep nyitásával Nagyláng-teljesítmény a 2. és a 3. mágnesszelep nyitásával érhető el Teljesítmény-szabályozás a 2. és a 3. mágnesszelep nyitásával és zárásával Modulációs teljesítmény-szabályozás (R) A mágnesszelepek nyitásával történik az indítási teljesítménynek megfelelő olajmennyiség engedélyezése Egy digitális léptetőmotor állítja az olajmennyiség-szabályozót egészen a teljes teljesítményig Kisláng- és nagyláng-teljesítmény közötti teljesítmény-szabályozás az olajmenynyiségszabályozó nyitásával és zárásával Modulációs munkamód: - W-FM 50, ill. W-FM 54 kiegészítő teljesítmény-szabályozóval - W-FM 100 analóg modullal integrálva - W-FM 200 Alternatív lehetőségként beépíthető egy szabályozókészülék a kapcsoló - berendezésbe. 3-fokozatú G ZW K csúszó-fokozatos G K Z Be Be modulációs G K Z Be Ki Ki Ki Gáz szabályozási módok áttekintése Teljesítmény-szabályozás csúszófokozatos vagy modulációs (ZM) Állítóművekkel történik a teljesítmény csúszó állítása a részterhelés és a nagyláng-teljesítmény között a hőszükséglettől függően Mindkét terhelési pont indítása fokozatmentesen történik. Így nem következhet be nagyobb tüzelőanyagmennyiségek hirtelen rákapcsolása vagy lekapcsolása Lehetséges modulációs munkamódok: - W-FM 50, ill. W-FM 54 kiegészítő teljesítmény-szabályozóval - W-FM 100 analóg modullal integrálva - W-FM 200 Alternatív lehetőségként beépíthető egy szabályozókészülék a kapcsoló - berendezésbe. G = nagyláng-teljesítmény (névl. terhelés) ZW = közbenső terhelés K = kisláng-teljesítmény (min. teljesítmény) Z = gyújtási terhelés Tüzelőanyag Olaj Gáz Kivitel 3-fokozatú csúszó-fokozatos modulációs csúszó-fokozatos modulációs ZM l l ZM-T l l l ZM-R l l l l Típuskód WM L 30 / 3 A / T R WM GL30 / 3 A / ZM T ZM R Kivitel T = 3-fokozatú R = modulációs Konstrukciós szint Teljesítménynagyság Építési méret L = fűtőolaj monarch típussorozatú Weishaupt-égő Konstrukciós szint Teljesítménynagyság Építési méret G = gáz L = fűtőolaj monarch típussorozatú Weishaupt-égő Kivitel ZM / ZM-T = csúszó-fokozatos / 3-fokozatú ZM-R = modulációs 8

9 Égőkiválasztás WM-L sorozatú T/R kivitelű olajégők [ mbar ] Égőtípus WM-L30/1-A/T és /R Lángfej-típus WM-L30/1, 222 K x 45 Teljesítmény kw EL fűtőolaj [ mbar ] Égőtípus WM-L30/2-A/T und /R Lángfej-típus WM-L30/2, 222 K x 45 Teljesítmény kw EL fűtőolaj [kw] [kw] [ mbar ] Égőtípus WM-L30/3-A/R Lángfej-típus WM-L30/3, 257 K x 62 Teljesítmény kw EL fűtőolaj [kw] EL olaj teljesítmény, ha a lángfej: Zárva Nyitva Szabályozási tartomány EL fűtőolajnál max. 1 : 3 A munkadiagramok bevizsgálása az EN 267 szabvány szerint történt. Minden teljesítményadat 20 C levegőhőmérsékletre és 500 m tengerszint feletti telepítési magasságra vonatkozik. Az olajáteresztési adatok 11,9 kwh/kg fűtőértékre vonatkoznak EL fűtőolaj esetén. DIN CERTCO tanúsítás: Az égők egy független vizsgálószervezetnél (TÜV-Süd) típusvizsgálatnak lettek alávetve és DIN CERTCO tanúsítással rendelkeznek. 9

10 Égőkiválasztás WM 30 Gázégők és gáz/olaj égők ZM-T / ZM-R kivitel [ mbar ] Égőtípus WM-G30/1-A ZM WM-GL30/1-A ZM-T és ZM-R Lángfej-típus WM-G (L)30/1, 222 K x 45 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] [ mbar ] Égőtípus WM-G30/2-A ZM WM-GL30/2-A ZM-T és ZM-R Lángfej-típus WM-G (L)30/2, 222 K x 45 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] [ mbar ] Égőtípus WM-G30/3-A ZM WM-GL30/3-A ZM-R Lángfej-típus WM-G (L) 30/3, 260 K x 62 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] [ mbar ] Égőtípus WM-G30/4-A ZM Lángfej-típus WM-G (L)30/3, 260 K x 62 Teljesítmény kw E, LL földgáz PB-gáz [kw] N-gáz teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva EL olaj teljesítmény, ha a lángfej: Zárva Nyitva Szabályozási tartomány gáznál: max. 1 : 6 EL fűtőolajnál: max. 1 : 3 A munkadiagramok bevizsgálása az EN 267 és az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítmény-csökkenést kell figyelembe venni. 10

11 A gázszerelvények névl. átmérőjének kiválasztása Gáz- és gáz/olaj égők ZM-T és ZM-R kivitel WM-G(L)30/1-A, ZM-T és ZM-R kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G(L)30/3-A, ZM-T és ZM-R kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G(L)30/2-A, ZM-T és ZM-R kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G30/4-A, ZM kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDteljesítm. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0, LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0, PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1, További információk: lásd a 13. oldalon. 11

12 Égőkiválasztás WM 30 ZM-LN kivitelű gázégők [ mbar ] Égőtípus WM-G30/1-A, ZM-LN kivitel Lángfej-típus WM-G30/1 LN, 210 x 60 Teljesítmény kw E, LL földgáz PB-gáz [ mbar ] Égőtípus WM-G30/2-A, ZM-LN kivitel Lángfej-típus WM-G30/2 LN, 210 x 60 Teljesítmény kw E, LL földgáz PB-gáz [kw] [kw] [ mbar ] Égőtípus WM-G30/3-A, ZM-LN kivitel [ mbar ] Égőtípus WM-G30/4-A, ZM-LN kivitel [kw] 0 Lángfej-típus WM-G30/3 LN, 250 x 90 Teljesítmény kw E, LL földgáz PB-gáz Lángfej-típus WM-G30/4 LN, 250 x 90 Teljesítmény kw E, LL földgáz PB-gáz [kw] N-gáz teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva Szabályozási tartomány gáznál: max. 1 : 6 A munkadiagramok bevizsgálása az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítmény-csökkenést kell figyelembe venni. 12

13 A gázszerelvények névl. átmérőjének kiválasztása ZM-LN kivitelű gázégők WM-G30/1-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn WM-G30/3-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn WM-G30/2-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn WM-G30/4-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője 2" " Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn

14 Szállítási terjedelem Megnevezés WM-L30-T WM-L30-R WM-G30 ZM/LN WM-GL30 ZM-T WM-GL30 ZM-R Égőház, kifordítási perem, házfedél, Weishaupt-égőmotor, levegőszabályozó-ház, ventilátor-járókerék, lángfej, gyújtókészülék, gyújtókábel, gyújtóelektródák, tüzelésvezérlő kezelőegységgel, lángérzékelő, állítóművek, peremtömítés, a kifordítási peremnél lévő végálláskapcsoló, rögzítőcsavarok l l l l l Digitális tüzelésvezérlő W-FM 50 l l l W-FM 54 l l Tömörség-ellenőrzés W-FM tüzelésvezérlővel és nyomáskapcsolóval l l l A osztályú kettős gáz-mágnesszelep l l l Gázcsappantyú l l l Léghiány-kapcsoló l l l Gázhiány-kapcsoló l l l Teljesítménytől függő keverőrendszer előre beállítva l l l l l Állítómű, W-FM tüzelésvezérlővel történő tüzelőanyag-/levegő-arányszabályozáshoz Állítómű levegő-szabályozóhoz l l l l l Állítómű gázcsappantyúhoz l l l Állítómű olajszabályozóhoz l l Olaj-nyomáskapcsoló a visszatérő ágban l l Az égőre rászerelt olajszivattyú l l l l Olajtömlők l l l l 2 olaj-mágnesszelep, olajszabályozó, fúvókafej emelőmágnessel, előszerelt szabályozófúvókával és biztonsági elzárószervvel l l 3 olaj-mágnesszelep, 1 biztonsági szelep, háromfokozatú fúvókafej előszerelt olajfúvókával l l Mágneses tengelykapcsoló l l Csillag-delta kombináció rászerelve l l l l l IP 54 védettség l l l l l Az EN 676 szerint golyóscsap, gázszűrő és gáznyomásszabályozó-készülék is tartozik az égőfelszereltséghez (lásd a Weishaupt-tartozékok jegyzékében). További égőkivitelek a speciális felszereléseknél találhatók vagy szükség esetén érdeklődjön a Weishaupt cégnél. l szériafelszerelés opcionális 14

15 Rendelési számok T kivitelű olajégők, Égő- Kivitel Rend. sz. típus WM-L30/1-A T WM-L30/2-A T DIN CERTCO: 5G1046 R kivitelű olajégők, Égő- Kivitel Rend. sz. típus WM-L30/1-A R WM-L30/2-A R WM-L30/3-A R DIN CERTCO: 5G1046 Gázégők, ZM kivitel Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G30/1-A ZM R R1 1/ R DN DN DN DN WM-G30/2-A ZM R R1 1/ R DN DN DN DN WM-G30/3-A ZM R1 1/ R DN DN DN DN DN WM-G30/4-A ZM R CE-PIN KÓDSZÁM: CE-0085 BU 0359 DN DN DN DN DN Kéttüzelőanyagos égők, ZM-T kivitel Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL30/1-A ZM-T R Kéttüzelőanyagos égők, ZM-R kivitel R1 1/ R DN DN DN DN WM-GL30/2-A ZM-T R DIN CERTCO: 5G1044M CE-PIN KÓDSZÁM: CE-0085 BU 0360 R1 1/ R DN DN DN DN Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL30/1-A ZM-R R R1 1/ R DN DN DN DN WM-GL30/2-A ZM-R R R1 1/ R DN DN DN DN WM-GL30/3-A ZM-R R1 1/ DIN CERTCO: 5G1044M CE-PIN KÓDSZÁM: CE-0085 BU 0360 R DN DN DN DN DN

16 Rendelési számok Gázégők, ZM-LN kivitel Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G30/1-A ZM-LN R R1 1/ R DN DN DN DN WM-G30/2-A ZM-LN R R1 1/ R DN DN DN DN WM-G30/3-A ZM-LN R1 1/ R DN DN DN DN DN WM-G30/4-A ZM-LN R CE-PIN KÓDSZÁM: CE-0085 BU 0359 DN DN DN DN DN

17 Speciális felszerelések WM-L 30 sorozatú T kivitelű olajégőkhöz Speciális felszerelések T kivitelhez WM-L30/1-A / T WM-L30/2-A / T Manométer golyóscsappal Vákuummérő golyóscsappal Lángfej-hosszabbító 150 mm mm mm-es olajtömlők 1000 mm helyett fokozatú üzem indítási vagy átkapcsolási tehermentesítéssel Külsőlevegő-beszívó LGW 10 nyomáskapcsolóval (járulékosan LGW 50 szükséges) LGW50 nyomáskapcsoló 1) Olaj-fogyasztásmérők VZO20 távadó nélkül VZO20 kisfrekvenciás távadóval külső kábelezéshez VZO20 kisfrekvenciás távadóval belső kábelezéshez ST 18/7 és ST 18/4 típusú dugaszolt összekötő KS20 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 50 helyett 1) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva DSB 158 min.-nyomáskapcsoló az előremenő ágban 1) QRI lángérzékelő QRB helyett 1) Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) Speciális feszültség (konzultálni kell) külön kérésre külön kérésre 110 V vezérlőfeszültség Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 2014/68/EU szerint szükséges 17

18 Speciális felszerelések WM-L 30 sorozatú R kivitelű olajégőkhöz Speciális felszerelések R kivitelhez WM-L30/1-A / R WM-L30/2-A / R WM-L30/3-A / R Manométer golyóscsappal a szivattyún Manométer golyóscsappal a visszatérő ágban Vákuummérő golyóscsappal Lángfej-hosszabbító 150 mm mm mm-es olajtömlők 1000 mm helyett Külsőlevegő-beszívó LGW nyomáskapcsolóval ((járulékosan LGW 50 szükséges) LGW50 nyomáskapcsoló 1) ST 18/7 és ST 18/4 típusú dugaszolt összekötő KS20 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 50 helyett 1) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva külön kérésre külön kérésre külön kérésre DSB 158 min.-nyomáskapcsoló az előremenő ágban 1) QRI lángérzékelő QRB helyett 1) Fordulatszámszabályzó frekvenciaváltóval az égőre rászerelve Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 200 szükséges) Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz külön kérésre külön kérésre külön kérésre Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) Speciális feszültség (konzultálni kell) külön kérésre külön kérésre külön kérésre 110 V vezérlőfeszültség Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 2014/68/EU szerint szükséges 18

19 Speciális felszerelések WM-G 30 sorozatú, ZM kivitelű gázégőkhöz Speciális felszerelések ZM kivitelhez WM-G30/1-A WM-G30/2-A WM-G30/3-A WM-G30/4-A Lángfej-hosszabbító 150 mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló 1) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 1) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 1) GW 50 A6/ (nagynyomású gázellátás esetén a szabályozóra felszerelve) GW 150 A6/ GW 500 A6/ ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 50/100/200) Külsőlevegő-beszívó LGW nyomáskapcsolóval Motor 230 V-os kontaktorral és túláramkioldóval KS20 szabályozókészülék az égőbe beépítve (W-FM 50) 1) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 50 helyett rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 50 vagy 200 szükséges) külön kérésre Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 200 szükséges) külön kérésre Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) V vezérlőfeszültség külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 2014/68/EU szerint szükséges 19

20 Speciális felszerelések WM-GL 30 sorozatú, ZM-T kivitelű égőkhöz Speciális felszerelések ZM-T kivitelhez WM-GL30/1-A WM-GL30/2-A Lángfej-hosszabbító 150 mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló 2) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 2) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 2) GW 50 A6/ (nagynyomású gázellátás esetén a szabályozóra felszerelve) GW 150 A6/ GW 500 A6/ ST 18/7 és ST 18/4 típusú dugaszolt összekötő (W-FM 54) ST 18/7 típusú dugaszolt összekötő (W-FM 100/200) Külsőlevegő-beszívó LGW nyomáskapcsolóval DSB 158 min.-nyomáskapcsoló az előremenő ágban 2) (W-FM 100/200 tüzelésvezérlővel kapcsolatban) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 54 helyett 2) teljesítmény-szabályozáshoz szükséges modullal és analógjel-átalakítóval rászerelve külön szállítva W-FM 200 a W-FM 54 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszámmodullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 54 vagy 200 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 200 szükséges) mm-es olajtömlők 1000 mm helyett VZO20 olaj-fogyasztásmérő távadó nélkül VZO20 olaj-fogyasztásmérő kisfrekvenciás távadóval belső kábelezéshez (W-FM 50, ill. 54 vagy W-FM 200) VZO8 olaj-fogyasztásmérő kisfrekvenciás távadóval külső kábelezéshez Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) V vezérlőfeszültség (W-FM 100/200) (W-FM 54) külön kérésre külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 2) A DGRL 2014/68/EU szerint szükséges 20

21 Speciális felszerelések WM-GL 30 sorozatú, ZM-R kivitelű alternatív tüzelésű égőkhöz Speciális felszerelések ZM-R kivitelű alternatív tüzelésű égőkhöz WM-GL30/1-A WM-GL30/2-A WM-GL30/3-A Lángfej-hosszabbító 150 mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló 2) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 2) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 2) GW 50 A6/ (nagynyomású gázellátás esetén a szabályozóra felszerelve) GW 150 A6/ GW 500 A6/ Dugaszolt összekötők ST 18/7 és ST 18/4 (W-FM 54/100/200) Külsőlevegő-beszívó LGW nyomáskapcsolóval külön kérésre külön kérésre külön kérésre DSB 158 min.-nyomáskapcsoló az előremenő ágban 2) (W-FM 100/200) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 54 helyett 2) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 54 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 54 vagy 200 szükséges) 1) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 200 szükséges) 1) Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz mm-es olajtömlők 1000 mm helyett külön kérésre Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) V vezérlőfeszültség (W-FM 100/200) (W-FM 54) külön kérésre külön kérésre külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) Frekvenciaváltós üzem ZM-R kivitelnél: Szabályozott olajrész peremfeltétele Frekvencia: min. 35 Hz Szabályozási tartomány: max. 1 : 3 2) A DGRL 2014/68/EU szerint szükséges 21

22 Speciális felszerelések WM-G 30 sorozatú, ZM-LN kivitelű gázégőkhöz Speciális felszerelések ZM-LN kivitelhez WM-G30/1-A WM-G30/2-A WM-G30/3-A WM-G30/4-A Lángfej-hosszabbító 150 mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló 1) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 1) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 1) GW 50 A6/ (nagynyomású gázellátás esetén a szabályozóra felszerelve) GW 150 A6/ GW 500 A6/ Dugaszolt összekötők ST 18/7 és ST 18/4 (W-FM 50/100/200) Külsőlevegő-beszívó LGW nyomáskapcsolóval Motor 230 V-os kontaktorral és túláramkioldóval KS20 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 100 (folyamatos üzemhez alkalmas) W-FM 50 helyett 1) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszámmodullal, valamint tüzelőanyag-fogyasztásmérő rászerelve rákapcsolásának lehetőségével külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 50 vagy 200 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekvenciaváltó a tartozékok közül) (W-FM 200 szükséges) Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) V vezérlőfeszültség Külső füstgáz-visszavezetés (gyári méretezés szükséges) Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 2014/68/EU szerint szükséges 22

23 Műszaki adatok Olajégők Olajégők, T kivitel WM-L30/1-A WM-L30/2-A Égőmotor Weishaupt típus WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 Névleges teljesítmény kw 7,5 10 Névleges áram A Motorvédő-kapcsoló 1) Típus (pl.) PKE32/XTU-32 PKE32/XTU-32 vagy motor-előtétbiztosító 1) A minimum 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 Lángőr Típus QRB QRB Levegő-állítómű Típus STE50 STE50 NO x -osztály EN 267 szerint 2 2 Tömeg kg kb. 150 kb. 155 Szivattyú rászerelve Típus J7 TA2 maximális szállított mennyiség l/h Olajtömlők DN/hossz 13/ /1000 Olajégők, R kivitel WM-L30/1-A WM-L30/2-A WM-L30/3-A Égőmotor Weishaupt típus WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 Névleges teljesítmény kw 7, Névleges áram A Motorvédő-kapcsoló 1) Típus (pl.) PKE32/XTU-32 PKE32/XTU-32 PKE32/XTU-32 vagy motor-előtétbiztosító 1) A minimum 25 A gg/t (külső) 35 A gg/t (külső) 50 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 W-FM 50 Lángőr Típus QRB QRB QRB Levegő/olaj állítómű Típus STE50 STE50 STE50 NO x -osztály EN 267 szerint Tömeg kg kb. 160 kb. 165 kb. 175 Szivattyú rászerelve Típus TA3 TA4 TA5 maximális szállított mennyiség l/h Olajtömlők DN/hossz 20/ / /1300 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE3 hatékonysági osztály. 23

24 Műszaki adatok Gázégők és kéttüzelőanyagos égők Gázégők WM-G30/1-A WM-G30/2-A WM-G30/3-A WM-G30/4-A ZM WM-G30/4-A ZM-LN Égőmotor Weishaupt típus WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 WM-D 132/210-2/15K5 WM-D 132/210-2/14K0 Névleges teljesítmény kw 7, ,5 14 Névleges áram A Motorvédőkapcsoló 1) Typ (z. B.) PKE32/XTU-32 PKE32/XTU-32 PKE32/XTU-32 PKE65/XTU-65 PKE32/XTU-32 vagy motor-előtétbiztosító 1) A min. 25 A gg/t (külső) 35 A gg/t (külső) 50 A gg/t (külső) 50 A gg/t (külső) 50 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 W-FM 50 W-FM 50 W-FM 50 Lángőr Típus ION ION ION ION ION Levegő/gáz állítómű Típus STE50 STE50 STE50 STE50 STE50 NO x -osztály EN 676 szer. ZM / ZM-LN 2 / 3 2 / 3 2 / Tömeg (gázszerelvények nélkül) kg kb. 159 kb. 164 kb. 179 kb. 179 kb. 179 Kéttüzelőanyagos égők, ZM-T kivitel WM-GL30/1-A WM-GL30/2-A Égőmotor Weishaupt típus WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 Névleges teljesítmény kw 7,5 10 Névleges áram A Motorvédő-kapcsoló 1) Típus (pl.) MS MS vagy motor-előtétbiztosító 1) A minimum 25 A gg/t (külső) 25 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 54 W-FM 54 Lángőr Típus QRA2 QRA2 Levegő/gáz/olaj állítómű Típus STE50 STE50 NO x -osztály EN 267 / EN 676 szerint 2 2 Tömeg (gázszerelvények nélkül) kg kb. 174 kb. 179 Szivattyú rászerelve Típus J7 TA2 maximális szállított mennyiség l/h Olajtömlők DN/hossz 13/ /1000 Kéttüzelőanyagos égők, ZM-R kivitel WM-GL30/1-A WM-GL30/2-A WM-GL30/3-A Égőmotor 1 Weishaupt típus WM-D 132/170-2/7K5 WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 Névleges teljesítmény kw 7, Névleges áram A Motorvédő-kapcsoló 1) Típus (pl.) MS MS MS vagy motor-előtétbiztosító 1) A minimum 25 A gg/t (külső) 25 A gg/t (külső) 35 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 54 W-FM 54 W-FM 54 Lángőr Típus QRA2 QRA2 QRA2 Levegő/gáz/olaj állítómű Típus STE50 STE50 STE50 NO x -osztály EN 267 / EN 676 szerint Tömeg (gázszerelvények nélkül) kg kb. 187 kb. 192 kb. 202 Szivattyú rászerelve Típus TA3 TA4 TA5 maximális szállított mennyiség l/h Olajtömlők DN/hossz 20/ / /1300 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE3 hatékonysági osztály. 24

25 Működési vázlatok Működési vázlatok gáztüzeléshez Működési vázlatok olajtüzeléshez W-FM 50/100/200 W-FM 54 (ZM-)T kivitel P P P Golyóscsap * 2 Gázszűrő * 3 Nyomásszab.-készülék (ND) vagy (HD) * 4 Max.-gáznyomáskapcsoló * 5 Gázhiány-kapcsoló 6 Kettős gáz-mágnesszelep 7 Gázcsappantyú 8 Manométer nyomógombos csappal * 9 Tömörs.-ell. gáznyomáskapcsoló 10 Gázhiány-kapcsoló/tömörs.-ellenőrz. 11 Égő P * Az égő ára nem tartalmazza P Max.-gáznyomáskapcsoló felszerelése: nagynyomásnál közv. a szabályozóra kisnyomásnál a szab. után csavaroz. kisnyomásnál karimás csatl. kettős m.szelepre (kábelhossz kb. 2,5 m) P 1 Biztonsági mágnesszelep 2 1. fokozat mágnesszelep 3 2. fokozat mágnesszelep 4 3. fokozat mágnesszelep 5 Az égőre rászerelt olajszivattyú 6 Fúvókafej 3 olajporlasztó-fúvókával 7 Nyomáskapcsoló az előremenőben (opc.) (ZM-)R kivitel P A szerelvények elrendezése Kifordítható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal szembeni oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kifordításához a gázvezetékekben bontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gáz-fogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez egy gázfogyasztásmérőt kell beszerelni. Hőre záródó elzáró (TAE) előírástól függően opcionális Csavarozott szerelvényeknél a golyóscsapba integrálva. Karimás csatlakozású szerelvényeknél külön szerkezeti elem a golyóscsap előtt, HTB-tömítésekkel. P 1 Szennyfogó 2 Mágnesszelep árammentesen zárva az előremenő ágban 3 Mágnesszelep árammentesen zárva a visszatérő ágban 4 Fúvókafej szabályozófúvókával 5 Az égőre rászerelt olajszivattyú 6 Olajszabályozó 7 Nyomáskapcsoló a visszatérőben 8 Nyomáskapcsoló az előremenőben (opc.) M 25

26 Méretek l 2 l 4 b 1 r1 d1 b3 h 4 h 3 h1h d2d b6b b4 h h 5 5 h 6 6 I5 I h 2 8 mm r2 b2 b5 DIN EN szerinti karimás csatlakozás külsőlevegő-beszívó I3 I 1 I opcionális rászerelt szivattyú frekvenciaváltó Égő- Méretek mm-ben típus l 1 l 2 l 3 l 4 l 5 b 1 b 2 b 3 b 4 b 5 ** b 6 r 1 r 2 * WM-L30/1-A T WM-L30/2-A T WM-L30/1-A R WM-L30/2-A R WM-L30/3-A R WM-G30/1-A ZM WM-G30/2-A ZM WM-G30/3-A ZM WM-G30/4-A ZM WM-GL30/1-A ZM-T WM-GL30/2-A ZM-T WM-GL30/1-A ZM-R WM-GL30/2-A ZM-R WM-GL30/3-A ZM-R WM-G30/1-A ZM-LN WM-G30/2-A ZM-LN WM-G30/3-A ZM-LN WM-G30/4-A ZM-LN A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. * frekvenciaváltó nélkül ** speciális feszültség esetén esetleg ettől eltérő 26

27 Külsőlevegő-beszívó lent Furatméretek égőlaphoz WM 30/1 és WM 30/3 és WM 30/2 WM 30/4 d 3 d Hőtermelő berendezés előkészítése 60 d1 d6 1 karimatömítés 2 homlokfali szigetelés 3 gyűrű alakú nyílás d 4 d 5 d 4 d 5 2 l3 A homlokfali szigetelésnek 2 nem szabad túlnyúlnia a lángfej elülső pereménél, de kúpos (min. 60 ) kialakítású lehet. Égő- Méretek mm-ben Gázcsapp. típus h 1 h 2 h 3 h 4 h 5 h 6 d 1 d 2 d 3 d 4 d 5 d 6 névl. átmérő WM-L30/1-A T M WM-L30/2-A T M WM-L30/1-A R M WM-L30/2-A R M WM-L30/3-A R M WM-G30/1-A ZM M DN 80 WM-G30/2-A ZM M DN 80 WM-G30/3-A ZM M DN 80 WM-G30/4-A ZM M DN 80 WM-GL30/1-A ZM-T M DN 80 WM-GL30/2-A ZM-T M DN 80 WM-GL30/1-A ZM-R M DN 80 WM-GL30/2-A ZM-R M DN 80 WM-GL30/3-A ZM-R M DN 80 WM-G30/1-A LN M DN 80 WM-G30/2-A LN M DN 80 WM-G30/3-A LN M DN 80 WM-G30/4-A LN M DN 80 A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. 27

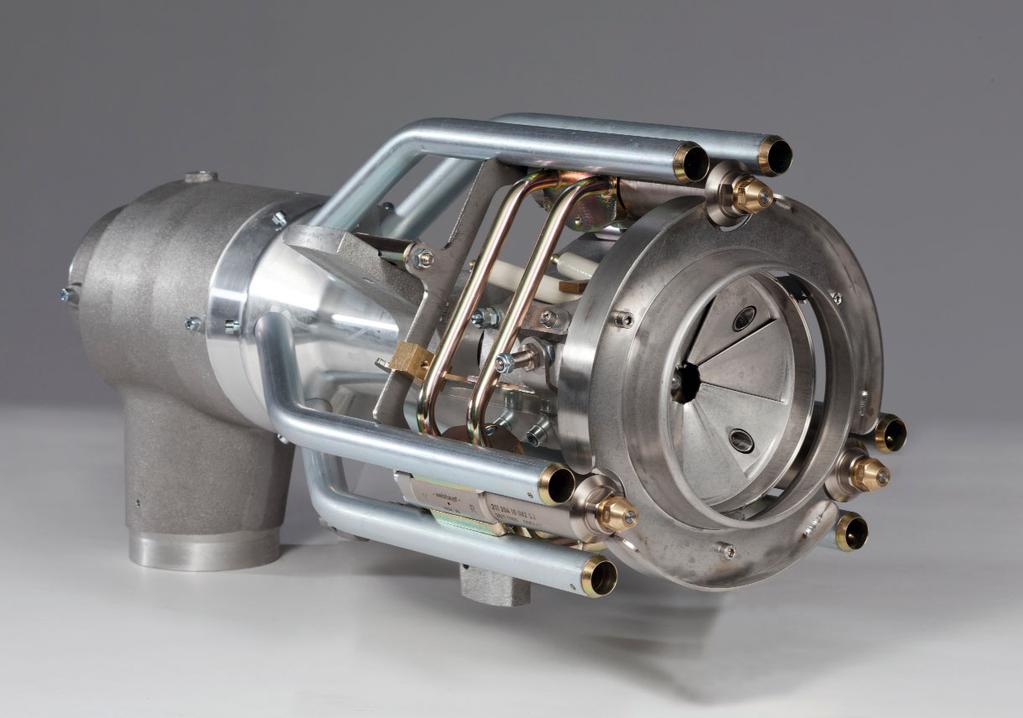

28 Tüzelőanyag megtakarítása, károsanyagkibocsátás csökkentése: A szabadalmaztatott multiflam technológia A szabadalmaztatott multiflam tech nológia nagy méretű tüzelőberendezéseknél rendkívül alacsony károsanyag-kibocsátási értékeket tesz lehetővé, költséges kiegészítő berendezések nélkül. A kibocsátás-csökkentés tüzelőanyag-elosztással működő innovatív keverő rendszerrel valósul meg. A Weishaupt multiflam égők már több mint 10 éve jól beváltak a gyakorlatban. Különösen a legszigorúbb kibocsátási követelményeket támasztó piacokra alkalmasak. Az új monarch égőkkel ez a technológia a közepes teljesítménytartományban is rendelkezésre áll, és a rugalmasságot a legalacsonyabb kibocsátási értékekkel egyesíti. Példaszerű kibocsátási értékek A standard keverőrendszerhez képest a multiflam 3LN kivitelnél még tovább csökkenthetők az NO x -kibocsátások. Ez egy tüzelőanyag- elosztással működő speciális keverő rendszerrel valósul meg. Ennek megfelelően a jó értékek a mindenkori tűztér- geometriától, a térfogati terheléstől, ill. a tüzelési rendszertől (3-huzamú elv) függenek. A garantált értékek megadásához az ismert okok miatt figyelembe kell venni a mérési és az értékelési feltételeket (például tűztér terhelés, mérési tűrések, hőmér séklet, nyomás, páratartalom stb.). 28

29 Égőkiválasztás WM 30 multiflam égők, 3LN kivitel [ mbar ] Égőtípus WM-L30/1-A R-3LN Lángfej-típus WM30/1-3LN, Ø 215 / Ø 22 Teljesítmény kw EL fűtőolaj [ mbar ] Égőtípus WM-L30/2-A R-3LN Lángfej-típus WM30/2+3-3LN, Ø 220 / Ø 25 Teljesítmény kw EL fűtőolaj [kw] [kw] [ mbar ] Égőtípus WM-L30/3-A R-3LN* Lángfej-típus WM30/2+3-3LN, Ø 220 / Ø 25 Teljesítmény kw EL fűtőolaj [kw] * 57 Hz-es kivitel fordulatszám-szabályozással Tüzelőanyagok EL fűtőolaj Szabályozási tartomány EL fűtőolajnál max. 1 : 5 A munkadiagramok bevizsgálása az EN 267 szabvány szerint történt. Minden teljesítményadat 20 C levegőhőmérsékletre és 500 m tengerszint feletti telepítési magasságra vonatkozik. Az olajáteresztési adatok 11,9 kwh/kg fűtőértékre vonatkoznak EL fűtőolaj esetén. DIN CERTCO tanúsítás: Az égők egy független vizsgálószervezetnél (TÜV-Süd) típusvizsgálatnak lettek alávetve és DIN CERTCO tanúsítással rendelkeznek. 29

30 Gáz- és gáz/olaj égők kiválasztása WM 30 multiflam 3LN kivitelű égők [ mbar ] Égőtípus WM-G30/1-A/ZM 3LN WM-GL30/1-A/ZM-R 3LN Lángfej-típus WM30/1-3LN, Ø 215 / Ø 22 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [ mbar ] Égőtípus WM-G30/2-A/ZM 3LN WM-GL30/2-A/ZM-R 3LN Lángfej-típus WM30/2+3-3LN, Ø 220 / Ø 25 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] [kw] [ mbar ] Égőtípus WM-G30/3-A/ZM 3LN WM-GL30/3-A/ZM-R 3LN* Lángfej-típus WM30/2+3-3LN, Ø 220 / Ø 25 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] * 57 Hz-es kivitel fordulatszám-szabályozással Tüzelőanyagok N/PB-gáz EL fűtőolaj Szabályozási tartomány gáznál: max. 1 : 9 EL fűtőolajnál: max. 1 : 5 A munkadiagramok bevizsgálása az EN 267 és az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 100 méterenként kb. 1% teljesítmény-csökkenést kell figyelembe venni. 30

31 A gázszerelvények névl. átmérőjének kiválasztása WM 30 multiflam 3LN kivitelű égők WM-G(L)30/1-A, ZM-3LN multiflam kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője 1 1 / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn WM-G(L)30/3-A, ZM-3LN multiflam kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője 1 1 / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn WM-G(L)30/2-A, ZM-3LN multiflam kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elzáró előtt, p e, max. = 300 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője 1 1 / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 10,35 kwh/mn 3 ; d = 0,606; W i = 13,295 kwh/mn LL földgáz (N) H i = 8,83 kwh/mn 3 ; d = 0,641; W i = 11,029 kwh/mn PB-gáz* (F) H i = 25,89 kwh/mn 3 ; d = 1,555; W i = 20,762 kwh/mn Csavarozott Karimás csatl. R1 1/2 W-MF512 DN65 DMV5065/12 R2 DMV525/12 DN80 DMV5080/12 DN100 DMV5100/12 DN125 VGD DN150 VGD A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 15 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN 88 szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 300 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN 334 szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. 4 bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán. 31

32 Szállítási terjedelem Megnevezés WM-L30-R 3LN WM-G30 ZM 3LN WM-GL30 ZM-R 3LN Égőház, kifordítási perem, házfedél, Weishaupt-égőmotor, levegőszabályozó-ház, ventilátor-járókerék, lángfej, gyújtókészülék, gyújtókábel, gyújtóelektródák, tüzelésvezérlő kezelőegységgel, lángérzékelő, állítóművek, peremtömítés, a kifordítási peremnél lévő végálláskapcsoló, rögzítő-csavarok l l l Digitális tüzelésvezérlő W-FM 100 WM30/1, WM30/2 l l l W-FM 200 WM30/3 l l l Tömörség-ellenőrzés W-FM tüzelésvezérlővel és nyomáskapcsolóval l l A osztályú kettős gáz-mágnesszelep l l Gázcsappantyú l l Léghiány-kapcsoló l l Gázhiány-kapcsoló l l Járatható keverőrendszer l l l Állítómű W-FM tüzelésvezérlővel történő tüzelőanyag/levegő-arányszabályozáshoz Állítómű levegő-szabályozóhoz l l l Állítómű gázcsappantyúhoz l l Állítómű olajszabályozóhoz ll l Állítómű keverőrendszerhez l l l Olaj-nyomáskapcsoló a visszatérő ágban l l DSA58 olaj-nyomáskapcsoló az előremenő ágban WM30/1, WM30/2 WM30/3 l l Az égőre rászerelt olajszivattyú 1) l l Olajtömlők l l 2-2 olaj-mágnesszelep az előremenő és a visszatérő ágban, olajszabályozó, fúvókafej, előszerelt szabályozófúvókák l l Mágneses tengelykapcsoló 1) WM30/1, WM30/2 ll WM30/3 Csillag-delta kombináció rászerelve 1) WM30/1, WM30/2 l l l WM30/3 Fordulatszámszabályzó WM30/1, WM30/2 WM30/3 l l l IP 54 védettség l l l Az EN 676 szerint golyóscsap, gázszűrő és gáznyomásszabályozó-készülék is tartozik az égőfelszereltséghez (lásd a Weishaupt-tartozékok jegyzékében). További égőkivitelek a speciális felszereléseknél találhatók vagy szükség esetén érdeklődjön a Weishaupt cégnél. l szériafelszerelés opcionális 1) WM30/3 típusnál szériaszerűen frekvenciaváltóval (VL 57 Hz) (W-FM 200) WM30/3 3LN típusnál rászerelt SMG1629 motor-szivattyúegység 32

33 Rendelési számok Olajégők Égő- Kivitel Rend. sz. típus WM-L30/1-A R-3LN WM-L30/2-A R-3LN WM-L30/3-A R-3LN DIN CERTCO: 5G1046 Gázégők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G30/1-A ZM-3LN R1 1/ R DN DN DN DN WM-G30/2-A ZM-3LN R1 1/ R DN DN DN DN WM-G30/3-A ZM-3LN R1 1/ R DN DN DN DN DN Gáz/olaj égők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL30/1-A ZM-R-3LN R1 1/ R DN DN DN DN WM-GL30/2-A ZM-R-3LN R1 1/ R DN DN DN DN WM-GL30/3-A ZM-R-3LN R1 1/ CE-PIN KÓDSZÁM: CE-0085BU0360 DIN CERTCO: 5G1044M R DN DN DN DN DN CE-PIN KÓDSZÁM: CE-0085BU

34 Speciális felszerelések olajégőkhöz WM-L 30 multiflam 3LN kivitel Olajégők WM-L30/.. -A R-3LN WM30/1 WM30/2 WM30/3 Manométer golyóscsappal a szivattyún Manométer golyóscsappal a visszatérő ágban Vákuummérő golyóscsappal Lángfej-hosszabbító 150 mm külön kérésre külön kérésre külön kérésre 300 mm külön kérésre külön kérésre külön kérésre Külsőlevegő-beszívó LGW nyomáskapcsolóval (járulékosan LGW 50 szükséges) LGW50 nyomáskapcsoló 1) ST 18/7 és ST 18/4 típusú dugaszolt összekötő W-FM 100 külön szállítva, rászerelt helyett W-FM 200 külön szállítva, rászerelt helyett Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 100 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve szériafelszerelés külön szállítva DSB 158 min.-nyomáskapcsoló az előremenő ágban 1) szériafelszerelés Fordulatszámszabályzó frekvenciaváltóval az égőre rászerelve szériafelszerelés Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 200 szükséges) külön kérésre Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz auf Anfrage auf Anfrage auf Anfrage Kínai írású kijelző és kezelőegység (külön) Speciális feszültség (konzultálni kell) külön kérésre külön kérésre külön kérésre 110 V vezérlőfeszültség külön kérésre külön kérésre külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 2014/68/EU szerint szükséges 34

35 Speciális felszerelések gáz- és gáz/olaj égőkhöz WM 30 multiflam 3LN kivitelű égők Gáz- és alternatív tüzelésű égők WM-G30/.. -A ZM R-3LN WM30/1 WM30/2 WM30/3 Lángfej-hosszabbító 150 mm-rel külön kérésre külön kérésre külön kérésre 300 mm-rel külön kérésre külön kérésre külön kérésre Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén külön kérésre külön kérésre külön kérésre Max.-gáznyomáskapcsoló 1) GW 50 A6/ (R 3/4... R 2 kisnyomású gázellátáshoz) GW 150 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló 1) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 150 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló 1) GW 50 A6/ (nagynyomású gázellátás esetén a szabályozóra felszerelve) GW 150 A6/ GW 500 A6/ Dugaszolt összekötők ST 18/7 és ST 18/4 típusú (W-FM 100/200) Külsőlevegő-beszívó LGW nyomáskapcsolóval DSB 158 min.-nyomáskapcsoló az előremenő ágban 1) szériafelszerelés W-FM 100 külön szállítva, rászerelt helyett W-FM 200 külön szállítva, rászerelt helyett Teljesítmény-szabályozóval ellátott analóg modul W-FM 100-hoz W-FM 200 a W-FM 100 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve szériafelszerelés külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 54 vagy 200 szükséges) G szériafelszerelés GL szériafelszerelés Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 200 szükséges) Bővített W-FM 200 funkció O 2 /CO-szabályozáshoz Keverőrendszer HDK 30 helyett HDK 40-nel (ha a közeghőmérséklet > 120 C) WM-GL Kínai írású kijelző és kezelőegység (külön) (W-FM 100/200) V vezérlőfeszültség külön kérésre külön kérésre külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre 1) A DGRL 2014/68/EU szerint szükséges 35

36 Műszaki adatok WM 30 multiflam 3LN kivitelű égők Olajégők WM-L30/.. -A R-3LN L30/1 L30/2 L30/3 2) Égőmotor Weishaupt típus WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 WM-D 132/210-2/17K0 Névleges teljesítmény kw Névleges áram A Motorvédő-kapcsoló 1) Típus (pl.) PKE32/XTU-32 PKE32/XTU-32 PKE65/XTU-65 vagy motor-előtétbiztosító 1) A minimum 35 A gg/t (külső) 50 A gg/t (külső) 50 A gg/t (külső) Fordulatszám (50 Hz) ford/perc ) Tüzelésvezérlő Típus W-FM 100 W-FM 100 W-FM 200 Lángőr Típus QRA73 QRA73 QRA73 Levegő/olaj állítómű Típus SQM45 SQM45 SQM45 Keverőrendszer-állítómű Típus SQM45 SQM48 SQM48 NO x -osztály EN 267 szerint Tömeg kg kb. 202 kb. 202 kb. 240 Szivattyú rászerelve Típus TA4 TA5 motor-szivattyúegység SMG1629 Motor Névleges teljesítmény kw 2,2 Névleges áram A 4,65 Maximális szállított mennyiség l/h Olajtömlők DN/hossz 25/ / /1300 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 2) VL, 57 Hz-es frekvenciaváltóval (nincs IE jelölés) Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE3 hatékonysági osztály. 36

37 Gázégők WM-G30/.. -A ZM 3LN G30/1 G30/2 G30/3 2) Égőmotor Weishaupt típus WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 WM-D 132/210-2/17K0 Névleges teljesítmény kw Névleges áram A Motorvédő-kapcsoló 1) Típus (pl.) PKE32/XTU-32 PKE32/XTU-32 PKE65/XTU-65 vagy motor-előtétbiztosító 1) A minimum 35 A gg/t (külső) 50 A gg/t (külső) 50 A gg/t (külső) Fordulatszám (50 Hz) ford/perc ) Tüzelésvezérlő Típus W-FM 100 W-FM 100 W-FM 200 Lángőr Típus ION ION ION Levegő/gáz állítómű Típus SQM45 SQM45 SQM45 Keverőrendszer-állítómű Típus SQM45 SQM48 SQM48 NO x -osztály EN 676 szerint Tömeg (gázszerelvények nélkül) kg kb. 184 kb. 184 kb. 199 Gáz/olaj égők WM-GL30/.. -A ZM R 3LN GL30/1 GL30/2 GL30/3 2) Égőmotor Weishaupt típus WM-D 132/210-2/10K0 WM-D 132/210-2/14K0 WM-D 132/210-2/17K0 Névleges teljesítmény kw Névleges áram A Motorvédő-kapcsoló 1) Típus (pl.) PKE32/XTU-32 PKE32/XTU-32 PKE65/XTU-65 vagy motor-előtétbiztosító 1) A minimum 35 A gg/t (külső) 50 A gg/t (külső) 50 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 100 W-FM 100 W-FM 200 Lángőr Típus QRA73 QRA73 QRA73 Levegő/gáz/olaj állítómű Típus SQM45 SQM45 SQM45 Keverőrendszer-állítómű Típus SQM45 SQM48 SQM48 NO x -osztály EN 267 / EN 676 szerint Tömeg (gázszerelvények nélkül) kg kb. 217 kb. 217 kb. 245 Szivattyú rászerelve Típus TA4 TA5 motor-szivattyúegység SMG1629 Motor Névleges teljesítmény kw 2,2 Névleges áram A 4,65 Maximális szállított mennyiség l/h Olajtömlők DN/hossz 25/ / /1300 1) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 2) VL, 57 Hz-es frekvenciaváltóval (nincs IE jelölés) Feszültségek és frekvenciák: Az égők szériaszerűen 400 V, 3~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. 37

38 r2 r2 Méretek 3LN kivitelű multiflam égők l 2 l 4 b1 r1 b3 d2 d1 d2 d1 h4 h1 h3 8 mm b2 I5 h2 I3 I1 h5 b4 Rászerelt szivattyú (WM 30/3 széria) Frekvenciaváltó (WM 30/3 széria) h6 Külsőlevegő-beszívó opcionális 38

39 Égő- Méretek mm-ben típus l 1 l 2 l 3 l 4 l 5 b 1 b 2 b 3 b 4 ** h 1 h 2 h 3 h 4 h 5 h 6 WM-L30/1-A R-3LN WM-L30/2-A R-3LN WM-L30/3-A R-3LN WM-G30/1-A ZM-3LN WM-G30/2-A ZM-3LN WM-G30/3-A ZM-3LN WM-GL30/1-A ZM-R-3LN WM-GL30/2-A ZM-R-3LN WM-GL30/3-A ZM-R-3LN Égő- Méretek mm-ben Gázcsapp. típus r 1 r 2 * d 1 d 2 névl. átmérő d 3 d 4 d 5 d 6 WM-L30/1-A R-3LN M WM-L30/2-A R-3LN M WM-L30/3-A R-3LN M WM-G30/1-A ZM-3LN DN80 M WM-G30/2-A ZM-3LN DN80 M WM-G30/3-A ZM-3LN DN80 M WM-GL30/1-A ZM-R-3LN DN80 M WM-GL30/2-A ZM-R-3LN DN80 M WM-GL30/3-A ZM-R-3LN DN80 M A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. * frekvenciaváltó nélkül ** speciális feszültség esetén esetleg ettől eltérő Égőlap furatméretei Hőtermelő berendezés előkészítése d karimatömítés 2 homlokfali szigetelés 3 gyűrű alakú nyílás d 4 d d1 d2 d6 A lángfej elülső peremének kb. 50 mm-rel kell túlnyúlnia a homlokfali szigetelésen 2, de lehet kúpos (min. 60 ) kialakítású. l3 39

40 Működési vázlatok Működési vázlatok gáztüzeléshez W-FM 100/ P P Golyóscsap * 2 Gázszűrő * 3 Nyomásszab.-készülék (ND) vagy (HD) * 4 Max.-gáznyomáskapcsoló * 5 Gázhiány-kapcsoló 6 Kettős gáz-mágnesszelep 7 Gázcsappantyú 8 Manométer nyomógombos csappal * 9 Tömörs.-ell. gáznyomáskapcsoló 10 Égő * Az égő ára nem tartalmazza Max.-gáznyomáskapcsoló felszerelése: nagynyomásnál közv. a szabályozóra kisnyomásnál a szab. után csavaroz. kisnyomásnál karimás csatl. kettős m.szelepre (kábelhossz kb. 2,5 m) P A szerelvények elrendezése Kifordítható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal szembeni oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kifordításához a gázvezetékekben bontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gáz-fogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez egy gázfogyasztásmérőt kell beszerelni. Hőre záródó elzáró (TAE), előírástól függően opcionális Csavarozott szerelvényeknél a golyóscsapba integrálva. Karimás csatlakozású szerelvényeknél külön szerkezeti elem a golyóscsap előtt, HTB-tömítésekkel. Működési vázlatok olajtüzeléshez WM30/1 és WM30/ V 115V 115V 115V P M WM30/3 Felszerelt SMG 1629 motor-szivattyúegységgel M 1 2 4a V P 115V 115V P 115V M Olajszivattyú 2 Szennyfogó 3 Olaj-mágnesszelep, árammentesen zárva (115 V, elektrom. sorba kapcsolva 3a-val) 3a Olaj-mágnesszelep, árammentesen zárva (115 V, elektrom. sorba kapcsolva 3-mal, áramlási iránnyal szemben van beépítve) 4 Olaj-nyomáskapcsoló a visszatérőben 4a Olaj-nyomáskapcsoló az előremenőben 5 Olajszabályozó 6 Fúvókafej elzárószervvel 7 Külső olajszűrő 1 1 Az égő ára nem tartalmazza. 7 3a 3a a 3a

41 Ez nem csupán látszat. A Weishaupt évek óta az egyik vezető fűtés- és tüzeléstechnikai vállalat, Schwendi központtal és leányvállalatokkal az egész világon. Ez a megbízhatóság. Weishaupt a megbízhatóság. A Schwendi székhelyű családi vállalkozást 1932-ben Max Weishaupt alapította és a ma már 60 országban működő kirendeltségeivel és leány- vállalataival nemzetközi szinten is a piac vezető cégek közé számít az égők, a fűtési és kondenzációs rendszerek, a szolártechnika, a hőszivattyúk és az épületautomatizálás területén. Bizalom, minőség, vevőszolgálat, innovációs erő és tapasztalat azok az értékek, amelyekre az úttörő Max Weishaupt a vállalatát alapította. Mindezek közös nevezője a megbízhatóság. A Weishaupt cég pedig még ma is ehhez tartja magát. 41

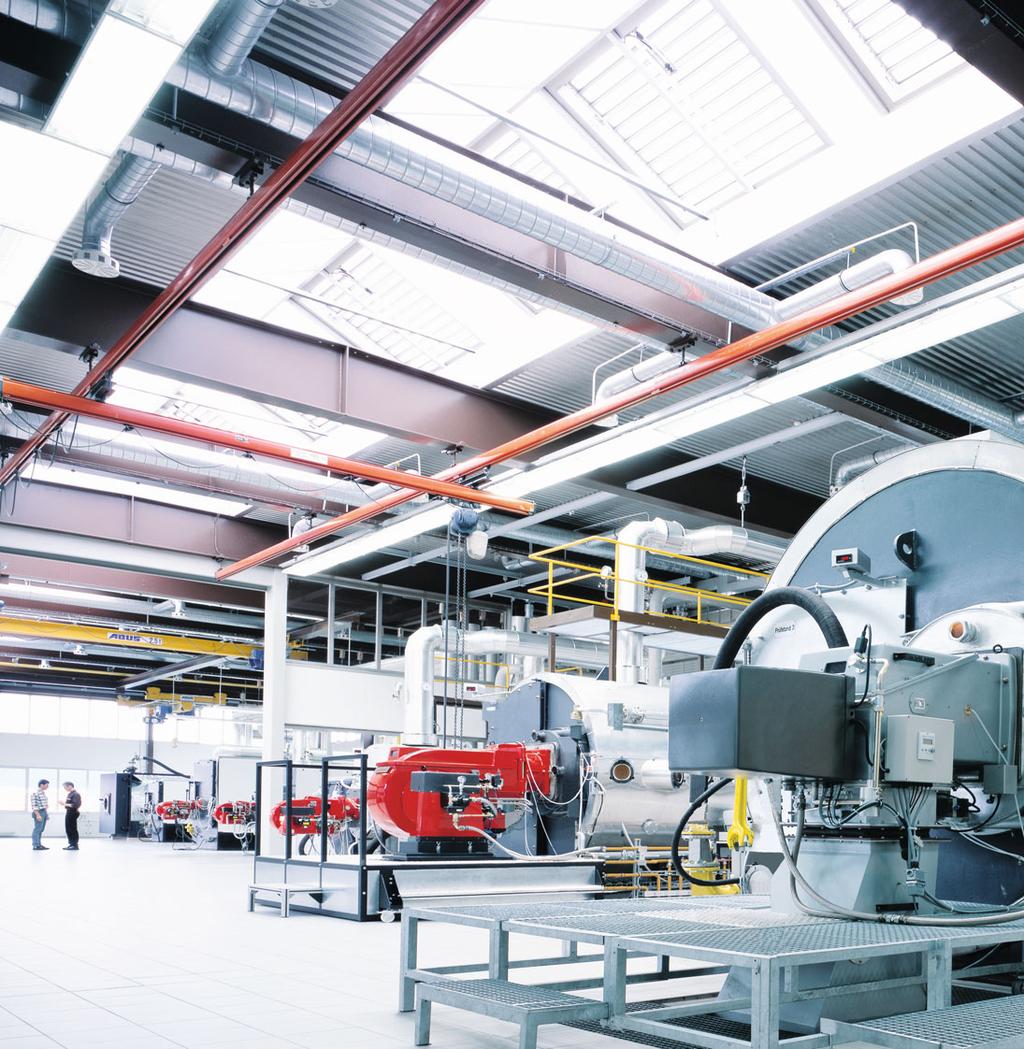

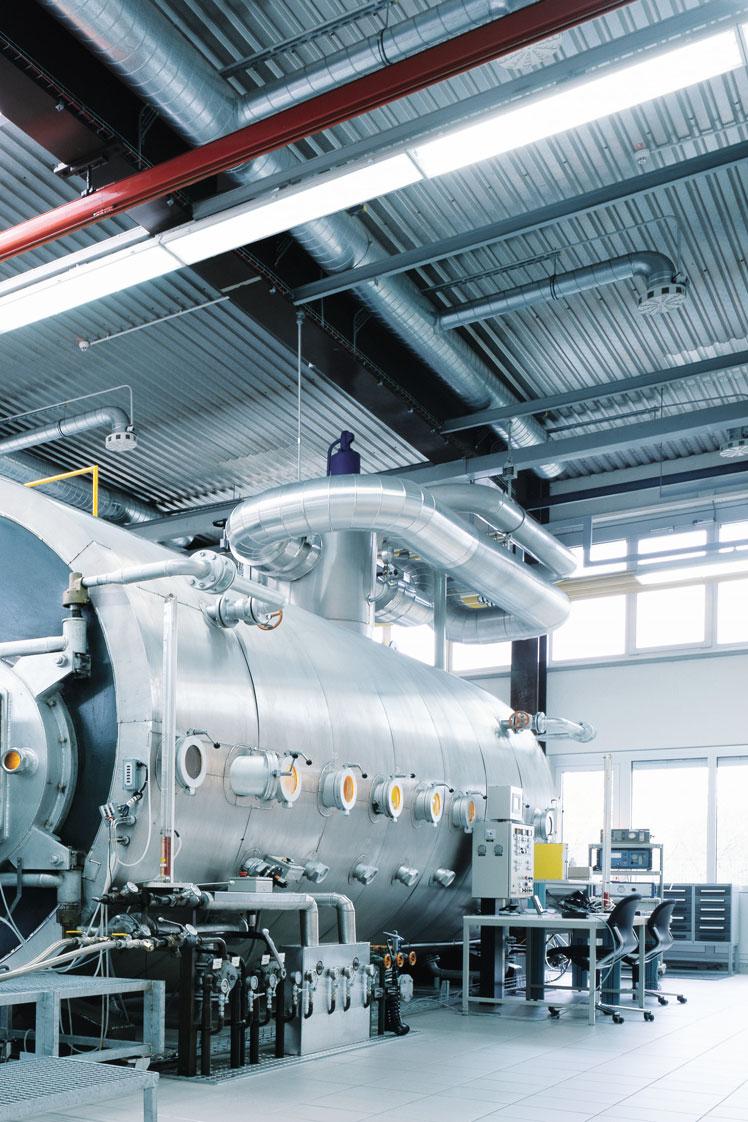

42 Ez nem utópia. A Weishaupt cégnél folyamatos kutatással és fejlesztéssel gondoskodnak mind tisztább és gazdaságosabb égőkről és fűtési rendszerekről. Ez a megbízhatóság. Vizsgáló lángcsövek a Weishaupt kutatási és fejlesztési központban 42

43 Élenjáró fejlesztések. A Weishaupt felismerte az idők jelét és állandó kutatásokat folytat mind hatékonyabb és környezetkímélőbb égők és fűtési rendsze rek érdekében. Így a Weishaupt nemcsak jelentős mértékben hozzájárul a szükségtelen energiaköltségek elkerüléséhez, hanem a környezet kímélésében is aktív szerepet vállal. A Weishaupt a helyszínen van. Nem csak kutatás és fejlesztés zajlik a Weishaupt cégnél, az égők és a fűtési rendszerek gyártása is mélyen gyökeredzik a németországi és svájci telep helyeken. Ez teszi lehetővé a Weis - haupt cégnél készült valamennyi termék idő ben történő és állandó felügyeletét és minőségellenőrzését. 43

44 Weishaupt Hőtechnikai Kft. H-2051 Biatorbágy Budai u. 6. Tel.: Fax: Nyomtatvány-szám , február Mindennemű változtatás jogát fenntartjuk. Utánnyomása tilos. Karbantartás és szerviz esetén Weishaupt-szerviz: mindig ott, ahol Önnek szüksége van rá, akár hétvégén is Weishaupt-égők és fűtési rendszerek azoknál a jó nevű fűtésszerelő szakcégeknél kaphatók, amelyekkel a Weishaupt cég partnerként együttműködik. A szakiparosok támogatása érdekében a Weishaupt sűrű értékesítési és szervizhálózatot tart fenn. A szállítás, a pótalkatrész-ellátás és a szerviz így mindig biztosított. Ha valaki bajba kerül, a Weishaupt mindig a helyszínen segít. A Weishauptvevőszolgálat az év mind a 365 napján 24 órán át áll a Weishaupt-vevők rendelkezésére.
