1 Tervezési dokumentáció Siemens vezérléssel R /07 Cikkszám:

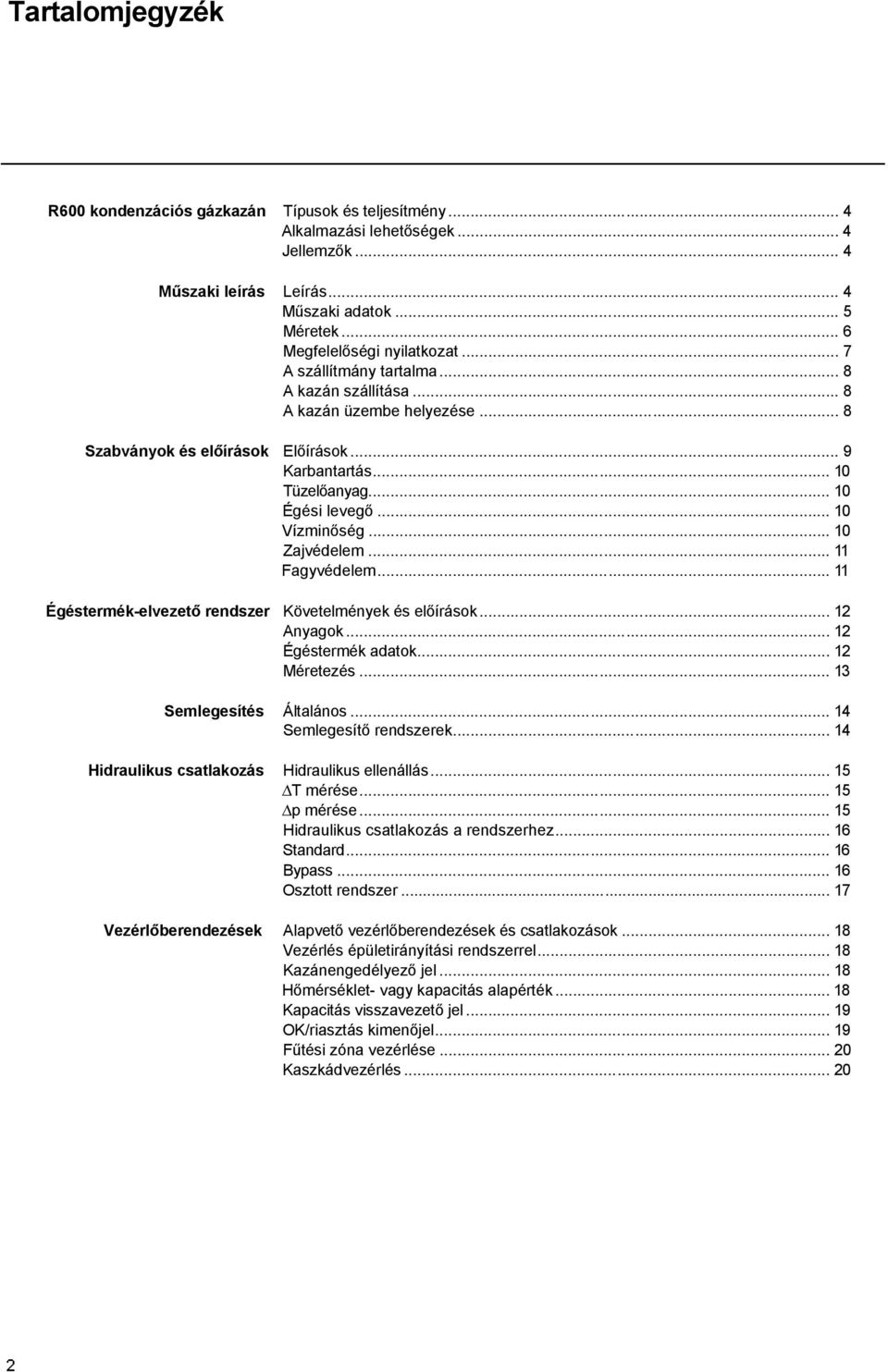

2 Tartalomjegyzék R600 kondenzációs gázkazán Típusok és teljesítmény... 4 Alkalmazási lehetőségek... 4 Jellemzők... 4 Műszaki leírás Leírás... 4 Műszaki adatok... 5 Méretek... 6 Megfelelőségi nyilatkozat... 7 A szállítmány tartalma... 8 A kazán szállítása... 8 A kazán üzembe helyezése... 8 Szabványok és előírások Előírások... 9 Karbantartás Tüzelőanyag Égési levegő Vízminőség Zajvédelem Fagyvédelem Égéstermék-elvezető rendszer Követelmények és előírások Anyagok Égéstermék adatok Méretezés Semlegesítés Általános Semlegesítő rendszerek Hidraulikus csatlakozás Hidraulikus ellenállás T mérése p mérése Hidraulikus csatlakozás a rendszerhez Standard Bypass Osztott rendszer Vezérlőberendezések Alapvető vezérlőberendezések és csatlakozások Vezérlés épületirányítási rendszerrel Kazánengedélyező jel Hőmérséklet- vagy kapacitás alapérték Kapacitás visszavezető jel OK/riasztás kimenőjel Fűtési zóna vezérlése Kaszkádvezérlés... 20

3 Tartalomjegyzék Tartozékok A rendszer kiválasztása Plug & Play készletek A készlet: 2x max. víznyomáskapcsoló + 1x külső felső hőmérsékletkorlátozó termosztát B készlet: Max. gáznyomás-kapcsoló C készlet: Külső felső hőmérsékletkorlátozó termosztát D készlet: Gázszelep-szivárgásvizsgáló E készlet: Bypass F készlet: Vezetékek szobaventillátorhoz és külső gázszelephez G készlet: Lemezes hőcserélő + csatlakozókészlet H készlet: Kis veszteségű hidraulikus váltó + csatlakozókészlet I készlet: QAA K készlet: AVS75 bővítő modul L készlet: Háromfokozatú szivattyú M készlet: Sebességvezérelt szivattyú N/O/P/Q készlet: Biztonsági szelep ( bar) TÜV + nyomásmérő + légtelenítő R készlet: Gázszűrő T készlet: Logon B bővítő modul fali dobozzal U készlet: MASTER kaszkádkészlet V készlet: SLAVE kaszkádkészlet Bekötési lehetőségek Kis veszteségű hidraulikus váltó Lemezes hőcserélő Üzembe helyezési példák 2-A-C: 1 fűtési zóna + kis veszteségű hidraulikus váltó A-C: 1 fűtési zóna és HMV + kis veszteségű hidraulikus váltó A-C: 2 fűtési zóna + kis veszteségű hidraulikus váltó A-C: 2 fűtési zóna és HMV + kis veszteségű hidraulikus váltó A-C: Kazánszabályozás 0-10VDC-n keresztül + kis veszteségű hidraulikus váltó B-C: 1 fűtési zóna + lemezes hőcserélő B-C: 2 fűtési zóna és HMV + lemezes hőcserélő B-C: 2 fűtési zóna + lemezes hőcserélő B-C: 2 fűtési zóna és HMV + lemezes hőcserélő B-C: Kazánszabályozás 0-10VDC-n keresztül + lemezes hőcserélő A-C-E: 2 fűtési zóna és HMV + kaszkádkapcsolás kis veszteségű fejcsövön keresztül Bővítő modul 2 fűtési zónához Szabványok... 42

4 R600 kondenzációs gázkazán Típusok és teljesítmény Alkalmazási lehetőségek Jellemzők Műszaki leírás Típusok és teljesítmény Alkalmazási lehetőségek Jellemzők Az R600 kondenzációs álló gázkazánt Az R600 kondenzációs gázkazán Különleges megbízhatóság 7 típusban gyártjuk az EN12828 szabvány szerint kiépített Bizonyított technológia a legmagasabb kw közti teljesítménnyel. központifűtés-rendszerekhez minőségben alkalmazható. Kaszkádba kötve Nagyfokú rendszerrugalmasság (max. 8 kazán LMS14 master/slave Egyszerű tervezés és Plug&Play kaszkádvezérléssel) az R kw beüzemelés előreszerelt összteljesítményig alkalmazható. rendszerkészletekkel Preferált alkalmazás: Könnyű karbantartás központi fűtés, használati melegvíz-készítés A kazán kialakítása karbantartás társasházak, önkormányzati és ipari épületek. során könnyű hozzáférést tesz lehetővé. Kiváló élettartam Nagy hatékonyságú, korrózióálló, rozsdamentes acél hőcserélő. Környezetbarát Alacsony kibocsátási értékek Leírás Az R600-as készülék egy ún. teljes modulációs kazán. A kazán vezérlőegysége a modulációs rátát automatikusan a rendszer hőigényéhez igazítja, ami a ventilátorsebesség szabályozásával történik. Ennek eredményeként a lehető legjobb égési adatok és így a legmagasabb hatásfok fenntartása érdekében a Whirlwind keverőrendszer a gázarányt a kiválasztott ventilátorsebességhez igazítja. Az égés nyomán felszabaduló égéstermékok a kazánon keresztül lefelé áramlanak és hátul, a kéménycsatlakozón keresztül távoznak a készülékből. A rendszerből visszatérő víz alul lép be a kazánba, ahol a legalacsonyabb a égéstermék hőmérséklete. Ebben a részben kerül sor a kondenzációra. A víz felfelé áramlik a kazánon keresztül, és a legfelső (égési) szakaszban hagyja el a kazánt. A keresztáramláson alapuló működési elv (víz felfelé, égéstermék lefelé) garantálja a leghatékonyabb égési teljesítményt. 1 Vízhűtéses előkeverő égő 2 Vízhűtéses rozsdamentes acél hőcserélő (3 szintű) 3 Sebességvezérelt Whirlwind gáz/levegő keverőrendszer 4 LMS14 kazánkezelő rendszer 5 Semlegesítő berendezés számára fenntartott hely

5 Műszaki leírás Műszaki adatok R601 R602 R603 R604 R605 R606 R607 Névleges hőteljesítmény C-on max/min* kw 142.1/ / / / / / /76.6 Névleges hőteljesítmény C-on max/min* kw 142.2/ / / / / / /76.6 Névleges hőteljesítmény 40/30 C-on max/min* kw 150.7/ / / / / / /87.7 Névleges hőterhelés (Hi) max/min* kw 145.0/ / / / / / /80.5 Hatásfok 80/60 C-on % 98.0 Hatásfok 40/30 C-on % Éves hatásfok (NNG 75/60 C) % Éves hatásfok (NNG 40/30 C) % Állásidő veszteségei (T víz = 70 C) % Max. kondenzátum mennyiség l/h Gázfogyasztás H gáz max/min (10,9 kwh/m 3 ) m 3 /h 13.3/ / / / / / /7.4 Gázfogyasztás L gáz max/min (8,34 kwh/m 3 ) m 3 /h 17.4/ / / / / / /9.7 Gázfogyasztás LL gáz max/min (8,34 kwh/m 3 ) m 3 /h 17.4/ / / / / / /11.2 Gázfogyasztás LPG max/min (12,8 kwh/kg) kg/h 11.3/ / / / / / /6.3 Gáznyomás H gáz mbar 20 Gáznyomás L/LL gáz mbar 25 Gáznyomás LPG mbar 30/50 Maximum gáznyomás mbar 100 Égéstermék hőmérséklete 80/60 C-on max/min C 78/61 Égéstermék hőmérséklete 40/30 C-on max/min C 56/30 Égéstermék mennyisége max/min* m 3 /h 238/40 318/69 397/69 477/69 636/ / /134 C0 2 szint földgáz H/E/L/LL max/min % 10.2/9.4 C0 2 szint folyékony gáz P max/min % 11.9/10.0 NOx szint max/min mg/kwh 35/15 CO szint max/min mg/kwh 14/8 Max. megengedett égéstermék-ellenállás Pa 160/10 160/10 200/10 200/10 200/10 250/10 250/10 Vízmennyiség I Víznyomás max/min Max. vízhőmérséklet (felső korlátozó termosztát) Max. beállítható hőmérséklet Névleges térfogatáram dt=20k mellett Hidraulikus ellenállás névl. térfogatáram mellett Elektromos csatlakozás Frekvencia Hálózati csatlakozóbiztosíték Elektromos védettségi osztály Teljesítményfelv., kazán max/min (szivattyú nélk.) Teljesítményfelv. 3 fokozatú szivattyú (opc.) bar C C m 3 /h kpa V Hz A - W W Teljesítményfelv. sebességvezérelt sziv.(opc.) Teljesítményfelv. bypass szivattyú (opcionális) W W 180/10 55/35 180/10 85/65 435/25 170/90 435/25 170/ Tömeg (üresen) kg Zajszint 1 méter távolságból db(a) /43 170/ /35 190/ /35 380/210 8/ / IP20 260/35 380/210 Ionizációs áram minimum ua 6 Kondenzátum ph-értéke /61 530/ /25 190/ /61 720/ /35 460/225 CE tanúsítvány száma - CE-0063BS38 Vízoldali csatlakozások mérete - R2" DN65 PN / / /35 470/280 Gázoldali csatlakozás mérete - R3/4" R1" R1" R1" R1.1/2" R1.1/2" R1.1/2" Égéstermék-elvezetés csatlakozási mérete mm Légbevezetés csat. (helyiségtől elzárt használat) mm Kondenzátum-elvezetés csatlakozási mérete mm * Minimum terhelés H/L/LPG gázok esetében. Az R602-R607 típusnál az LL gáz esetében a min. érték 15%-kal magasabb.

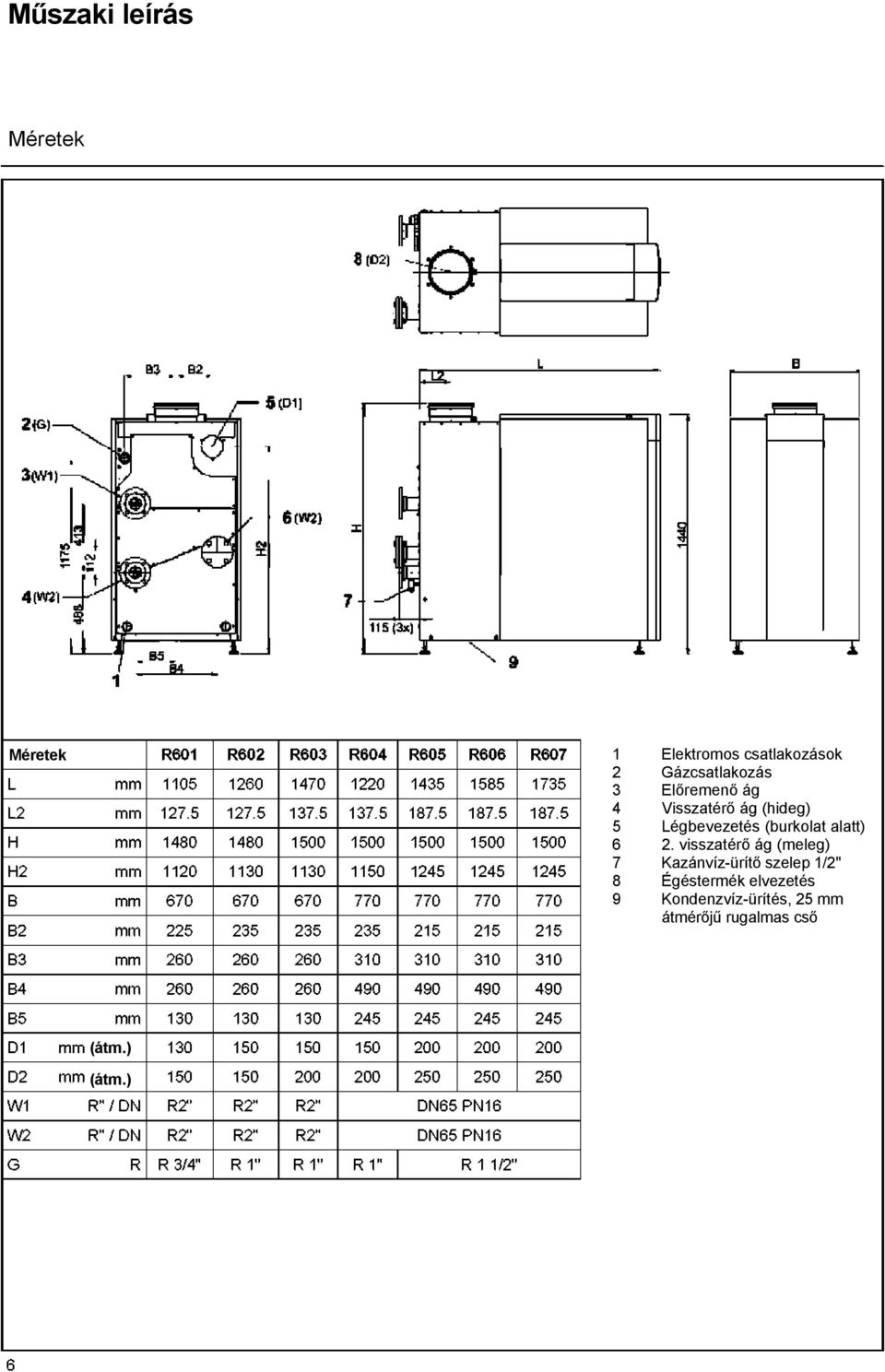

6 Műszaki leírás Méretek Méretek 1 Elektromos csatlakozások 2 Gázcsatlakozás 3 Előremenő ág 4 Visszatérő ág (hideg) 5 Légbevezetés (burkolat alatt) 6 2. visszatérő ág (meleg) 7 Kazánvíz-ürítő szelep 1/2" 8 Égéstermék elvezetés 9 Kondenzvíz-ürítés, 25 mm átmérőjű rugalmas cső (átm.) (átm.)

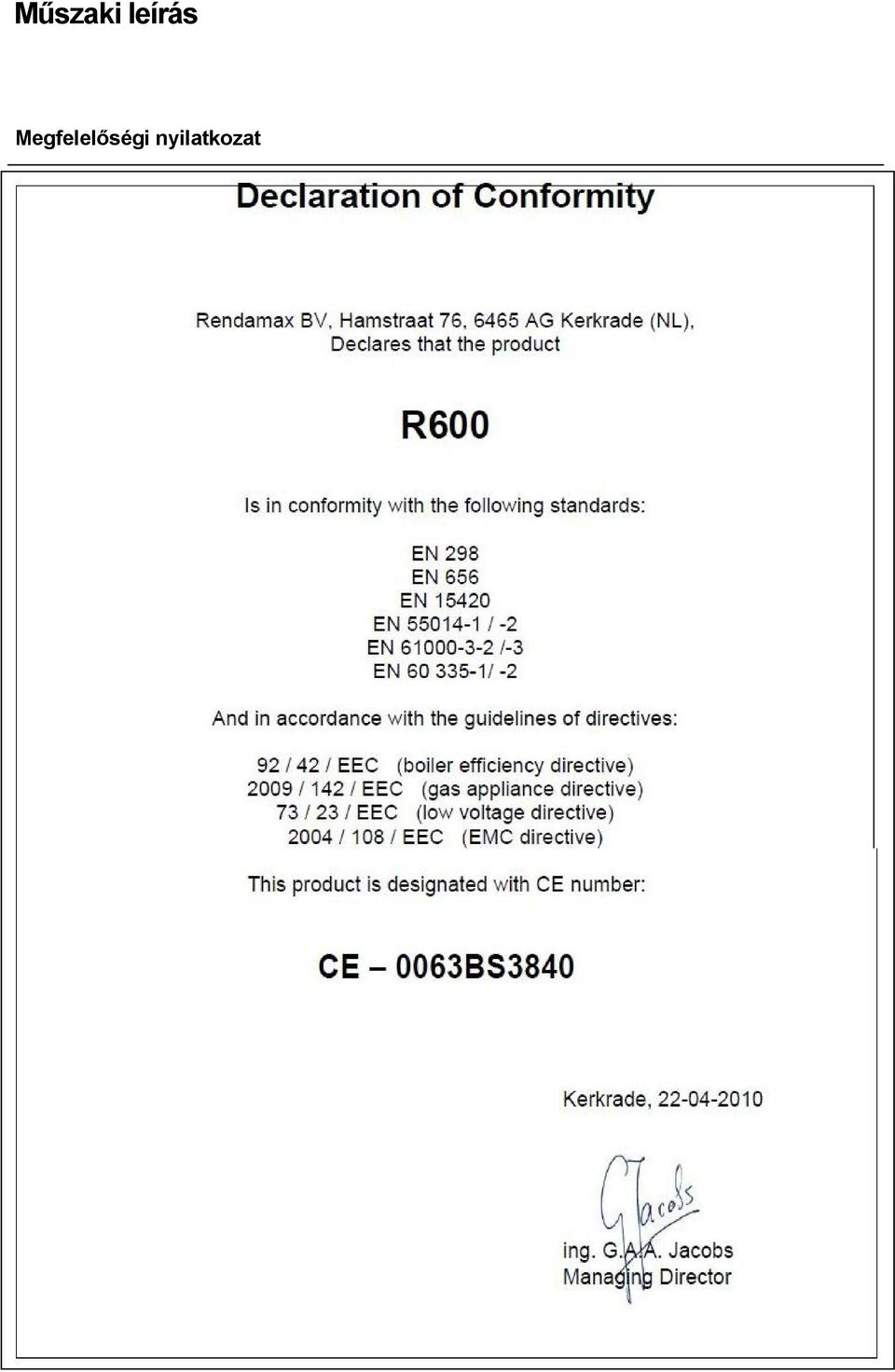

7 Műszaki leírás Megfelelőségi nyilatkozat

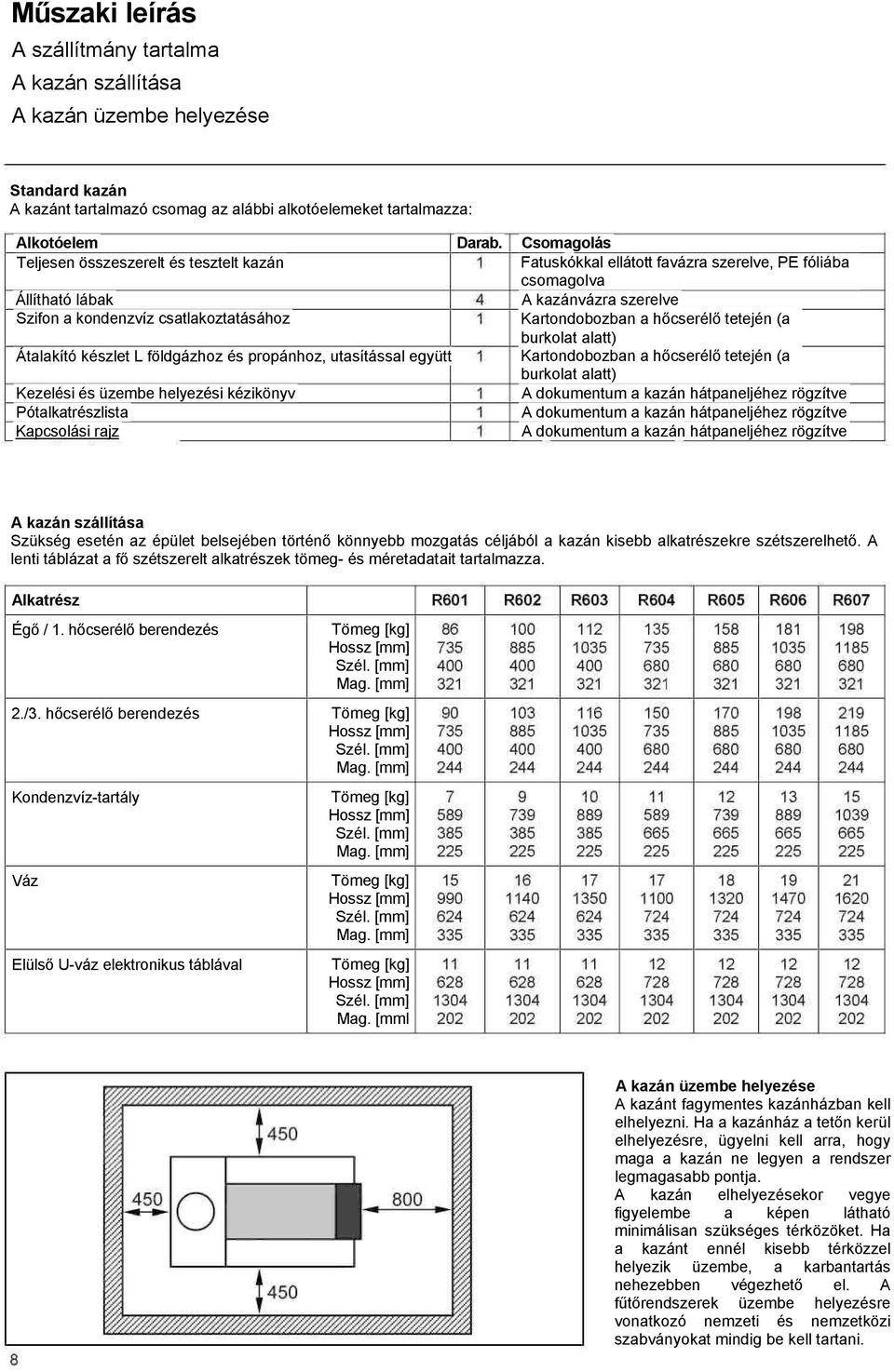

8 Műszaki leírás A szállítmány tartalma A kazán szállítása A kazán üzembe helyezése Standard kazán A kazánt tartalmazó csomag az alábbi alkotóelemeket tartalmazza: Alkotóelem Darab. Csomagolás Teljesen összeszerelt és tesztelt kazán Fatuskókkal ellátott favázra szerelve, PE fóliába csomagolva Állítható lábak A kazánvázra szerelve Szifon a kondenzvíz csatlakoztatásához Kartondobozban a hőcserélő tetején (a burkolat alatt) Átalakító készlet L földgázhoz és propánhoz, utasítással együtt Kartondobozban a hőcserélő tetején (a burkolat alatt) Kezelési és üzembe helyezési kézikönyv A dokumentum a kazán hátpaneljéhez rögzítve Pótalkatrészlista A dokumentum a kazán hátpaneljéhez rögzítve Kapcsolási rajz A dokumentum a kazán hátpaneljéhez rögzítve A kazán szállítása Szükség esetén az épület belsejében történő könnyebb mozgatás céljából a kazán kisebb alkatrészekre szétszerelhető. A lenti táblázat a fő szétszerelt alkatrészek tömeg- és méretadatait tartalmazza. Alkatrész Égő / 1. hőcserélő berendezés Tömeg [kg] Hossz [mm] Szél. [mm] Mag. [mm] 2./3. hőcserélő berendezés Tömeg [kg] Hossz [mm] Szél. [mm] Mag. [mm] Kondenzvíz-tartály Váz Elülső U-váz elektronikus táblával Tömeg [kg] Hossz [mm] Szél. [mm] Mag. [mm] Tömeg [kg] Hossz [mm] Szél. [mm] Mag. [mm] Tömeg [kg] Hossz [mm] Szél. [mm] Mag. [mml A kazán üzembe helyezése A kazánt fagymentes kazánházban kell elhelyezni. Ha a kazánház a tetőn kerül elhelyezésre, ügyelni kell arra, hogy maga a kazán ne legyen a rendszer legmagasabb pontja. A kazán elhelyezésekor vegye figyelembe a képen látható minimálisan szükséges térközöket. Ha a kazánt ennél kisebb térközzel helyezik üzembe, a karbantartás nehezebben végezhető el. A fűtőrendszerek üzembe helyezésre vonatkozó nemzeti és nemzetközi szabványokat mindig be kell tartani.

9 Szabványok és előírások Az R600 gázkazán CE jóváhagyással rendelkező készülék, amely megfelel az alábbi európai szabványoknak: - 92/42/EGK Kazánok hatásfokáról szóló irányelv - 90/396/EGK Gázkészülékekről szóló irányelv - 73/23/EGK Kisfeszültségű irányelv - 89/336/EGK Elektromágneses összeférhetőségről szóló irányelv -EN 656 Gáztüzelésű, központi fűtést nyújtó kazánok B típusú kazánok 70 kw és 300 kw közti névleges hőterheléssel -EN Gáztüzelésű, központi fűtést nyújtó kazánok C típusú kazánok 70 kw és 1000 kw közti névleges hőterheléssel -EN Gáztüzelésű, központi fűtést nyújtó kazánok Specifikus követelmények kondenzációs kazánokhoz 70 kw és 1000 kw közti névleges hőterheléssel -EN Gáztüzelésű, központi fűtést nyújtó kazánok B típusú kazánok 300 kw és 1000 kw közti névleges hőterheléssel -EN Gáztüzelésű, központi fűtést nyújtó kazánok 1. rész: Általános követelmények és vizsgálatok -EN Elektromágneses összeférhetőség Háztartási berendezésekre, elektromos szerszámokra és hasonló készülékekre vonatkozó követelmények 1. rész: Kibocsátás -EN Elektromágneses összeférhetőség Háztartási berendezésekre, elektromos szerszámokra és hasonló készülékekre vonatkozó követelmények 2. rész: Immunitás Termékcsalád szabvány -EN Elektromágneses összeférhetőség 3-2. rész: Határértékek Harmonikus áramkibocsátás határértékei (készülék bemeneti árama: fázisonként 16A) -EN Elektromágneses összeférhetőség 3-3 rész: A feszültségváltozások, a feszültségingadozások és a villogás (flicker) határértékei a közcélú kisfeszültségű táphálózatokon, fázisonként 16A névleges áramerősségű, nem feltételek szerint csatlakozó berendezésekhez -EN Háztartási és hasonló elektromos készülékek Biztonság 1. rész: Általános követelmények -EN Háztartási és hasonló elektromos készülékek Biztonság rész: Speciális követelmények villamos csatlakozású gáz-, olaj- és szilárdanyag-tüzelésű készülékekhez További nemzeti szabványok Németország: -RAL-UZ61 /DIN Svájc: -SVGW Hollandia: -NOx staatsblad 344 (1994) - GASKEUR BASIS - GASKEURSV -GASKEUR HR107 Belgium: -HRTOP Szabványok és előírások A kazán üzembe helyezésekor és üzemelésekor minden vonatkozó (európai és helyi) szabványnak meg kell felelni: Égési levegőt és égéstermékt termelő rendszerek üzembe helyezésére vonatkozó helyi építési előírások; A kazán és az elektromos készülékek csatlakoztatására vonatkozó előírás; A kazán és a helyi gázhálózat csatlakoztatására vonatkozó előírások; A fűtőrendszerek biztonsági berendezéseire vonatkozó szabványok és előírások; A fűtőrendszerek üzembe helyezésével és üzemelésével kapcsolatos minden egyéb helyi törvény/előírás. A legfontosabb nemzeti szabványok áttekintése a Szabványok fejezetben található.

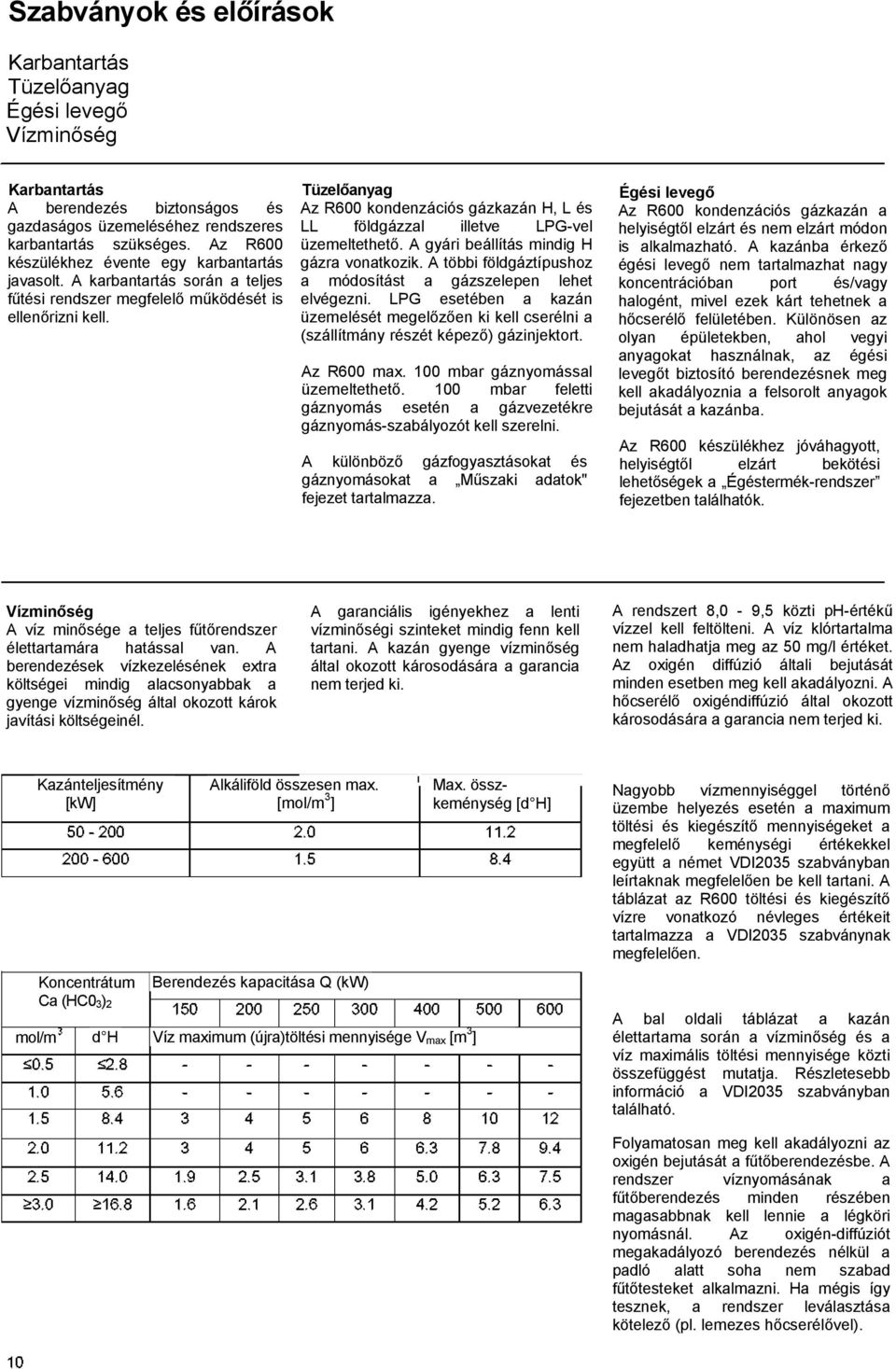

10 Szabványok és előírások Karbantartás Tüzelőanyag Égési levegő Vízminőség Karbantartás A berendezés biztonságos és gazdaságos üzemeléséhez rendszeres karbantartás szükséges. Az R600 készülékhez évente egy karbantartás javasolt. A karbantartás során a teljes fűtési rendszer megfelelő működését is ellenőrizni kell. Tüzelőanyag Az R600 kondenzációs gázkazán H, L és LL földgázzal illetve LPG-vel üzemeltethető. A gyári beállítás mindig H gázra vonatkozik. A többi földgáztípushoz a módosítást a gázszelepen lehet elvégezni. LPG esetében a kazán üzemelését megelőzően ki kell cserélni a (szállítmány részét képező) gázinjektort. Az R600 max. 100 mbar gáznyomással üzemeltethető. 100 mbar feletti gáznyomás esetén a gázvezetékre gáznyomás-szabályozót kell szerelni. A különböző gázfogyasztásokat és gáznyomásokat a Műszaki adatok" fejezet tartalmazza. Égési levegő Az R600 kondenzációs gázkazán a helyiségtől elzárt és nem elzárt módon is alkalmazható. A kazánba érkező égési levegő nem tartalmazhat nagy koncentrációban port és/vagy halogént, mivel ezek kárt tehetnek a hőcserélő felületében. Különösen az olyan épületekben, ahol vegyi anyagokat használnak, az égési levegőt biztosító berendezésnek meg kell akadályoznia a felsorolt anyagok bejutását a kazánba. Az R600 készülékhez jóváhagyott, helyiségtől elzárt bekötési lehetőségek a Égéstermék-rendszer fejezetben találhatók. Vízminőség A víz minősége a teljes fűtőrendszer élettartamára hatással van. A berendezések vízkezelésének extra költségei mindig alacsonyabbak a gyenge vízminőség által okozott károk javítási költségeinél. A garanciális igényekhez a lenti vízminőségi szinteket mindig fenn kell tartani. A kazán gyenge vízminőség által okozott károsodására a garancia nem terjed ki. A rendszert 8,0-9,5 közti ph-értékű vízzel kell feltölteni. A víz klórtartalma nem haladhatja meg az 50 mg/l értéket. Az oxigén diffúzió általi bejutását minden esetben meg kell akadályozni. A hőcserélő oxigéndiffúzió által okozott károsodására a garancia nem terjed ki. Kazánteljesítmény [kw] Koncentrátum Ca (HC0 3 ) 2 mol/m Alkáliföld összesen max. [mol/m 3 ] Berendezés kapacitása Q (kw) Max. összkeménység [d H] -ii i: u I ft /i x_x_i i i d H Víz maximum (újra)töltési mennyisége V max [m 3 ] Nagyobb vízmennyiséggel történő üzembe helyezés esetén a maximum töltési és kiegészítő mennyiségeket a megfelelő keménységi értékekkel együtt a német VDI2035 szabványban leírtaknak megfelelően be kell tartani. A táblázat az R600 töltési és kiegészítő vízre vonatkozó névleges értékeit tartalmazza a VDI2035 szabványnak megfelelően. A bal oldali táblázat a kazán élettartama során a vízminőség és a víz maximális töltési mennyisége közti összefüggést mutatja. Részletesebb információ a VDI2035 szabványban található. Folyamatosan meg kell akadályozni az oxigén bejutását a fűtőberendezésbe. A rendszer víznyomásának a fűtőberendezés minden részében magasabbnak kell lennie a légköri nyomásnál. Az oxigén-diffúziót megakadályozó berendezés nélkül a padló alatt soha nem szabad fűtőtesteket alkalmazni. Ha mégis így tesznek, a rendszer leválasztása kötelező (pl. lemezes hőcserélővel).

11 Szabványok és előírások Zajvédelem Fagyvédelem Zajvédelem Az R600 kondenzációs gázkazán egy szabadalmazott előkeverő égőt tartalmaz. A halk előkeverő égő zajszintje a hagyományos gázégőkhöz képest nagyon alacsony, ezért a kazánházban további zajvédelemre nincs szükség. Az R600 készülék állítható lábakat tartalmaz, amelyek szintén megakadályozzák a vibrációs zaj átadását a kazántól az épületre. Magasabb zajszint-követelmények esetén a rendszer alkatrészei (pl. szivattyúk) által kibocsátott zajt egyéb más módon kell tompítani. Kapacitáscsökkenés Fagyvédelem Az R600 gázkészülék Shell Antifreeze Concentrate típusú fagyállóval is üzemeltethető. A rendszerben található fagyálló koncentrációja befolyásolja a kazán maximális üzemi kapacitását. A fagyálló koncentrációja és a kazán kapacitáscsökkenése közti összefüggést a grafikon szemlélteti. Fagyálló [%]

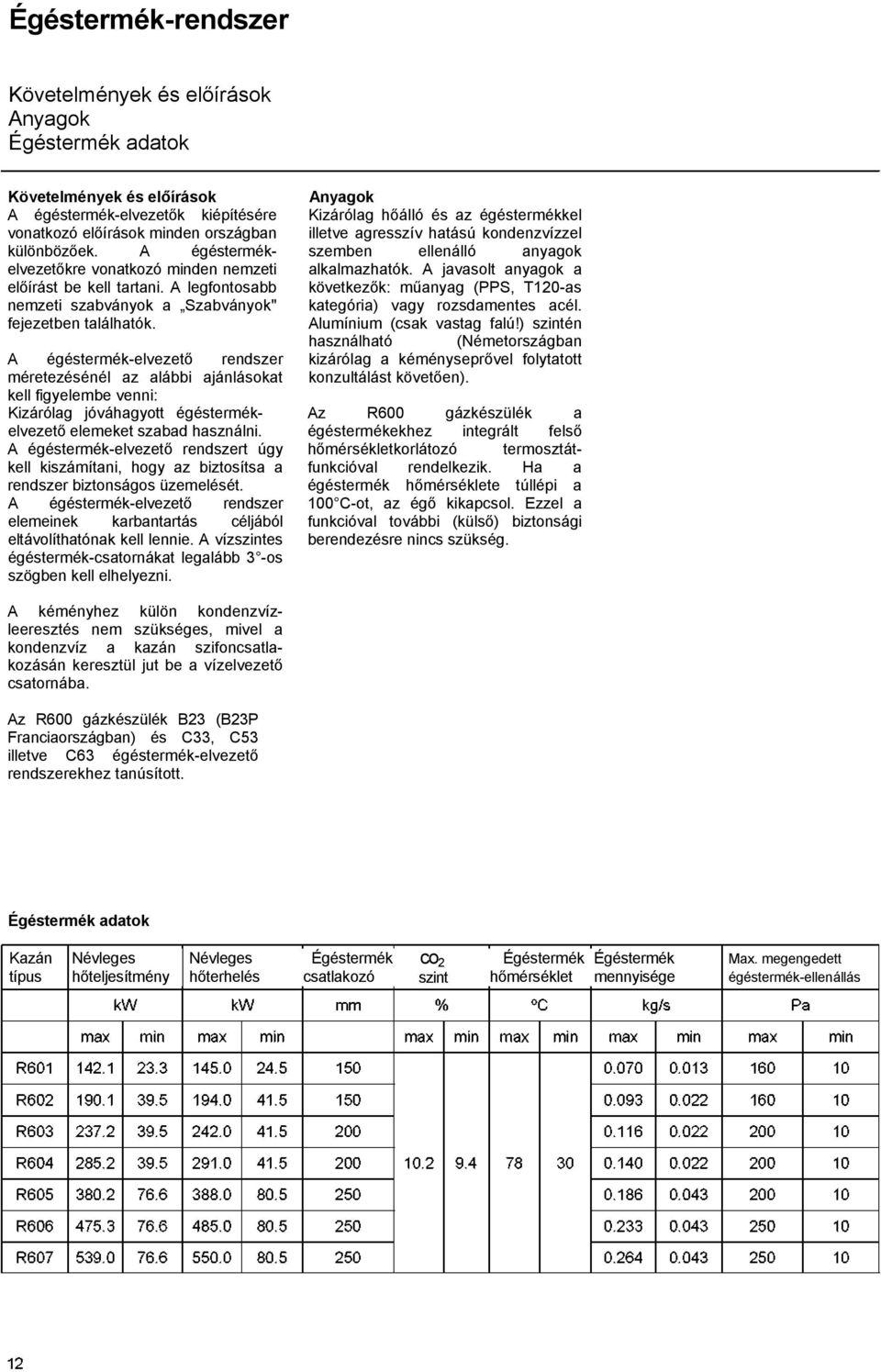

12 Égéstermék-rendszer Követelmények és előírások Anyagok Égéstermék adatok Követelmények és előírások A égéstermék-elvezetők kiépítésére vonatkozó előírások minden országban különbözőek. A égéstermékelvezetőkre vonatkozó minden nemzeti előírást be kell tartani. A legfontosabb nemzeti szabványok a Szabványok" fejezetben találhatók. A égéstermék-elvezető rendszer méretezésénél az alábbi ajánlásokat kell figyelembe venni: Kizárólag jóváhagyott égéstermékelvezető elemeket szabad használni. A égéstermék-elvezető rendszert úgy kell kiszámítani, hogy az biztosítsa a rendszer biztonságos üzemelését. A égéstermék-elvezető rendszer elemeinek karbantartás céljából eltávolíthatónak kell lennie. A vízszintes égéstermék-csatornákat legalább 3 -os szögben kell elhelyezni. Anyagok Kizárólag hőálló és az égéstermékkel illetve agresszív hatású kondenzvízzel szemben ellenálló anyagok alkalmazhatók. A javasolt anyagok a következők: műanyag (PPS, T120-as kategória) vagy rozsdamentes acél. Alumínium (csak vastag falú!) szintén használható (Németországban kizárólag a kéményseprővel folytatott konzultálást követően). Az R600 gázkészülék a égéstermékekhez integrált felső hőmérsékletkorlátozó termosztátfunkcióval rendelkezik. Ha a égéstermék hőmérséklete túllépi a 100 C-ot, az égő kikapcsol. Ezzel a funkcióval további (külső) biztonsági berendezésre nincs szükség. A kéményhez külön kondenzvízleeresztés nem szükséges, mivel a kondenzvíz a kazán szifoncsatlakozásán keresztül jut be a vízelvezető csatornába. Az R600 gázkészülék B23 (B23P Franciaországban) és C33, C53 illetve C63 égéstermék-elvezető rendszerekhez tanúsított. Égéstermék adatok Kazán típus Névleges hőteljesítmény Névleges hőterhelés Égéstermék csatlakozó co 2 szint Égéstermék hőmérséklet Égéstermék mennyisége Max. megengedett égéstermék-ellenállás

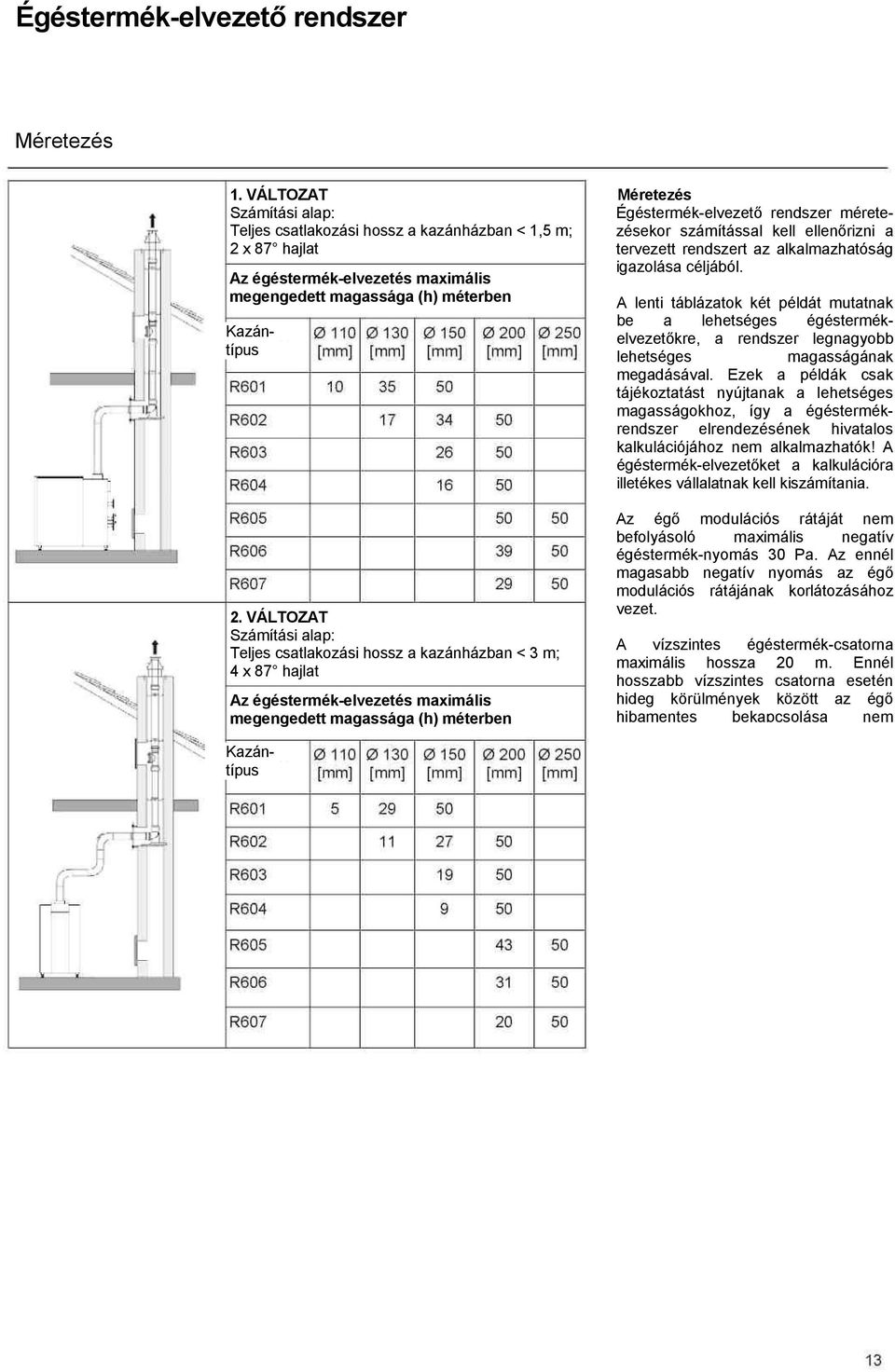

13 Égéstermék-elvezető rendszer Méretezés 1. VÁLTOZAT Számítási alap: Teljes csatlakozási hossz a kazánházban < 1,5 m; 2 x 87 hajlat Az égéstermék-elvezetés maximális megengedett magassága (h) méterben 2. VÁLTOZAT Számítási alap: Teljes csatlakozási hossz a kazánházban < 3 m; 4 x 87 hajlat Az égéstermék-elvezetés maximális megengedett magassága (h) méterben Méretezés Égéstermék-elvezető rendszer méretezésekor számítással kell ellenőrizni a tervezett rendszert az alkalmazhatóság igazolása céljából. A lenti táblázatok két példát mutatnak be a lehetséges égéstermékelvezetőkre, a rendszer legnagyobb lehetséges magasságának megadásával. Ezek a példák csak tájékoztatást nyújtanak a lehetséges magasságokhoz, így a égéstermékrendszer elrendezésének hivatalos kalkulációjához nem alkalmazhatók! A égéstermék-elvezetőket a kalkulációra illetékes vállalatnak kell kiszámítania. Az égő modulációs rátáját nem befolyásoló maximális negatív égéstermék-nyomás 30 Pa. Az ennél magasabb negatív nyomás az égő modulációs rátájának korlátozásához vezet. A vízszintes égéstermék-csatorna maximális hossza 20 m. Ennél hosszabb vízszintes csatorna esetén hideg körülmények között az égő hibamentes bekapcsolása nem Kazántípus Kazántípus Boiler type

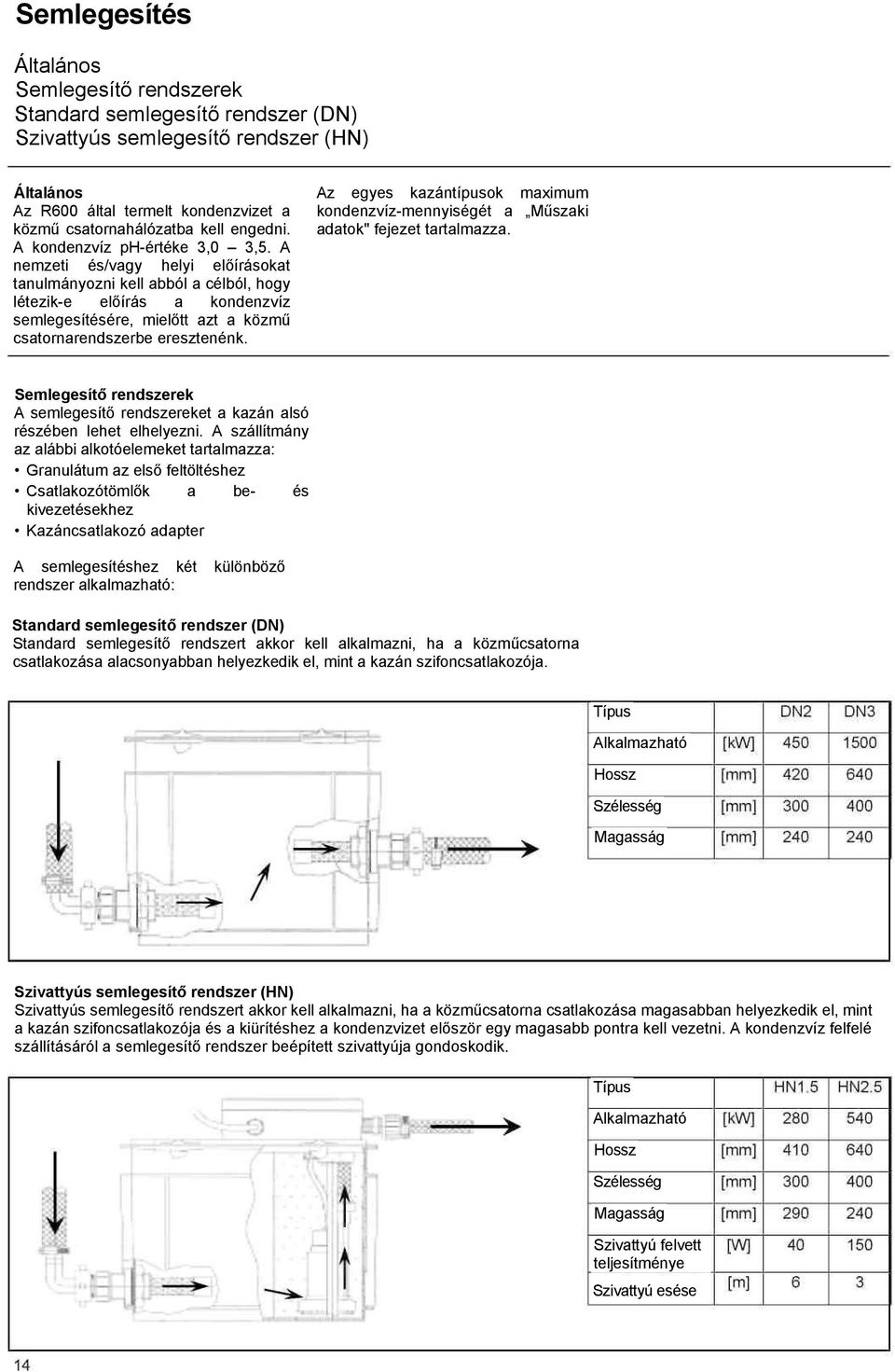

14 Semlegesítés Általános Semlegesítő rendszerek Standard semlegesítő rendszer (DN) Szivattyús semlegesítő rendszer (HN) Általános Az R600 által termelt kondenzvizet a közmű csatornahálózatba kell engedni. A kondenzvíz ph-értéke 3,0 3,5. A nemzeti és/vagy helyi előírásokat tanulmányozni kell abból a célból, hogy létezik-e előírás a kondenzvíz semlegesítésére, mielőtt azt a közmű csatornarendszerbe eresztenénk. Az egyes kazántípusok maximum kondenzvíz-mennyiségét a Műszaki adatok" fejezet tartalmazza. Semlegesítő rendszerek A semlegesítő rendszereket a kazán alsó részében lehet elhelyezni. A szállítmány az alábbi alkotóelemeket tartalmazza: Granulátum az első feltöltéshez Csatlakozótömlők a be- és kivezetésekhez Kazáncsatlakozó adapter A semlegesítéshez két különböző rendszer alkalmazható: Standard semlegesítő rendszer (DN) Standard semlegesítő rendszert akkor kell alkalmazni, ha a közműcsatorna csatlakozása alacsonyabban helyezkedik el, mint a kazán szifoncsatlakozója. Típus Alkalmazható Hossz Szélesség Magasság Szivattyús semlegesítő rendszer (HN) Szivattyús semlegesítő rendszert akkor kell alkalmazni, ha a közműcsatorna csatlakozása magasabban helyezkedik el, mint a kazán szifoncsatlakozója és a kiürítéshez a kondenzvizet először egy magasabb pontra kell vezetni. A kondenzvíz felfelé szállításáról a semlegesítő rendszer beépített szivattyúja gondoskodik. Típus Alkalmazható Hossz Szélesség Magasság Szivattyú felvett teljesítménye Szivattyú esése

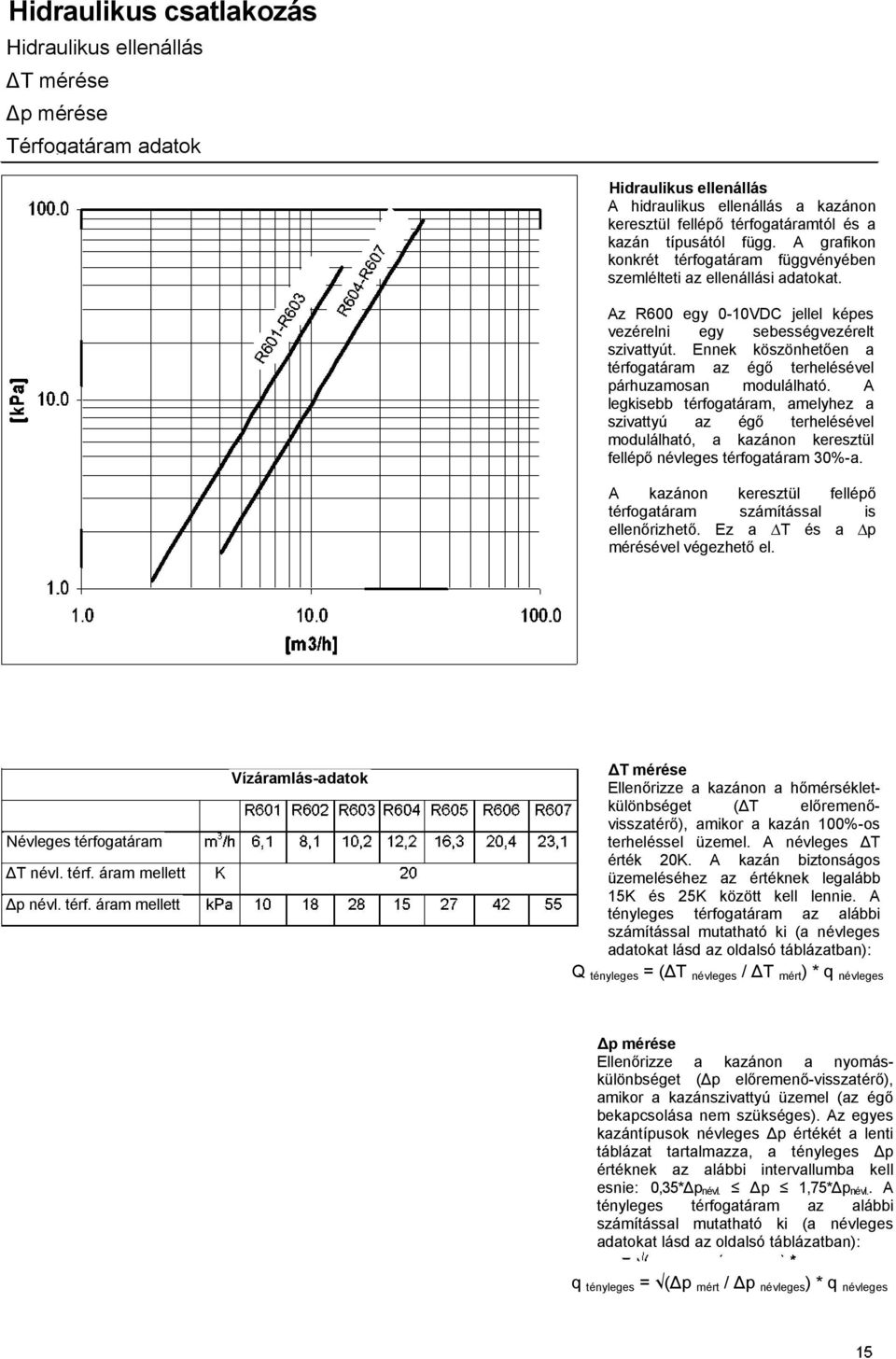

15 Hidraulikus csatlakozás Hidraulikus ellenállás T mérése p mérése Térfogatáram adatok Hidraulikus ellenállás A hidraulikus ellenállás a kazánon keresztül fellépő térfogatáramtól és a kazán típusától függ. A grafikon konkrét térfogatáram függvényében szemlélteti az ellenállási adatokat. Az R600 egy 0-10VDC jellel képes vezérelni egy sebességvezérelt szivattyút. Ennek köszönhetően a térfogatáram az égő terhelésével párhuzamosan modulálható. A legkisebb térfogatáram, amelyhez a szivattyú az égő terhelésével modulálható, a kazánon keresztül fellépő névleges térfogatáram 30%-a. A kazánon keresztül fellépő térfogatáram számítással is ellenőrizhető. Ez a T és a p mérésével végezhető el. Névleges térfogatáram T névl. térf. áram mellett p névl. térf. áram mellett Vízáramlás-adatok T mérése Ellenőrizze a kazánon a hőmérsékletkülönbséget ( T előremenővisszatérő), amikor a kazán 100%-os terheléssel üzemel. A névleges T érték 20K. A kazán biztonságos üzemeléséhez az értéknek legalább 15K és 25K között kell lennie. A tényleges térfogatáram az alábbi számítással mutatható ki (a névleges adatokat lásd az oldalsó táblázatban): Q tényleges = ( T névleges / T mért ) * q névleges p mérése Ellenőrizze a kazánon a nyomáskülönbséget ( p előremenő-visszatérő), amikor a kazánszivattyú üzemel (az égő bekapcsolása nem szükséges). Az egyes kazántípusok névleges p értékét a lenti táblázat tartalmazza, a tényleges p értéknek az alábbi intervallumba kell esnie: 0,35* p névl. p 1,75* p névl.. A tényleges térfogatáram az alábbi számítással mutatható ki (a névleges adatokat lásd az oldalsó táblázatban): q tényleges = ( p mért / p névleges ) * q névleges

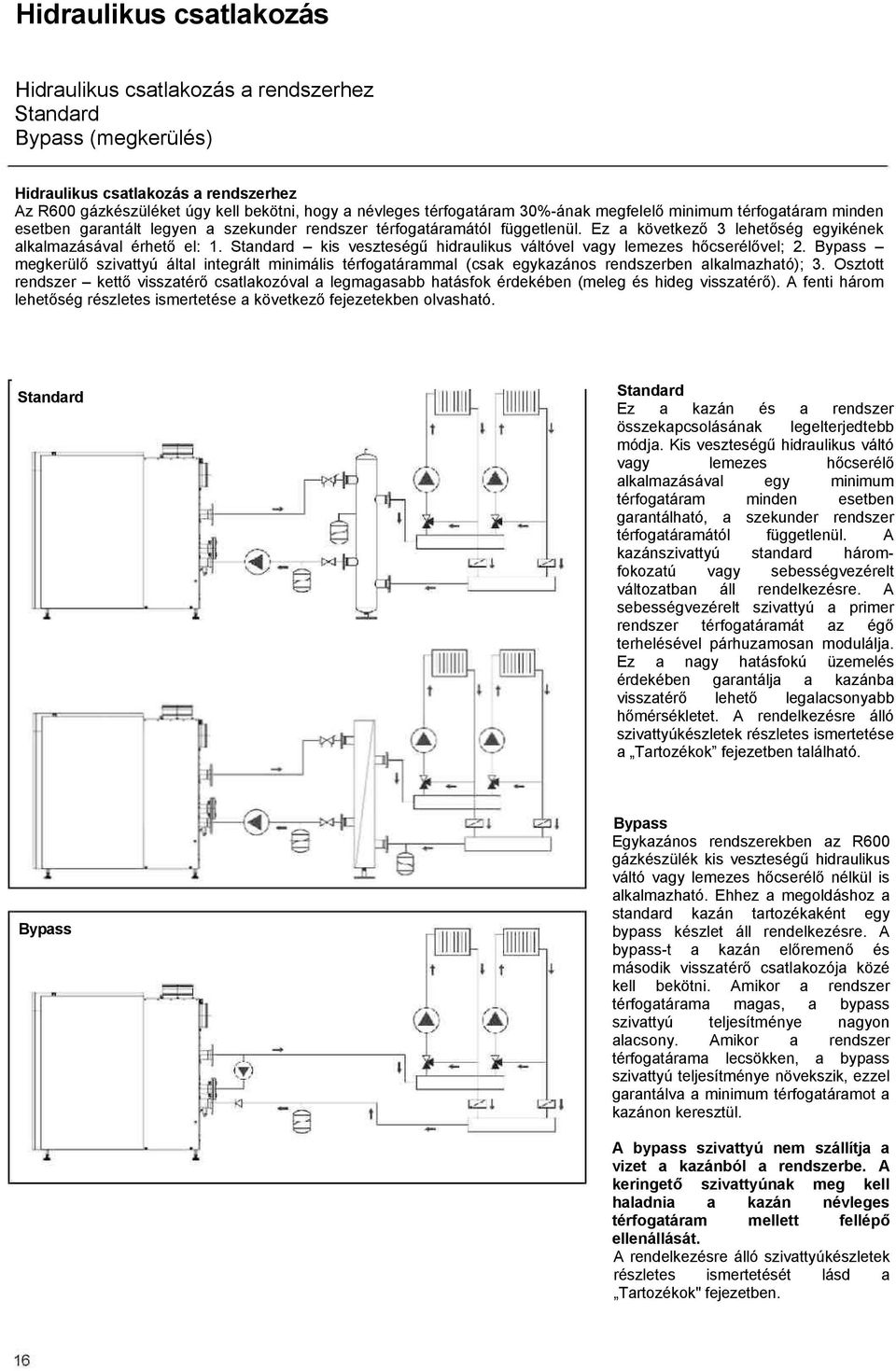

16 Hidraulikus csatlakozás Hidraulikus csatlakozás a rendszerhez Standard Bypass (megkerülés) Hidraulikus csatlakozás a rendszerhez Az R600 gázkészüléket úgy kell bekötni, hogy a névleges térfogatáram 30%-ának megfelelő minimum térfogatáram minden esetben garantált legyen a szekunder rendszer térfogatáramától függetlenül. Ez a következő 3 lehetőség egyikének alkalmazásával érhető el: 1. Standard kis veszteségű hidraulikus váltóvel vagy lemezes hőcserélővel; 2. Bypass megkerülő szivattyú által integrált minimális térfogatárammal (csak egykazános rendszerben alkalmazható); 3. Osztott rendszer kettő visszatérő csatlakozóval a legmagasabb hatásfok érdekében (meleg és hideg visszatérő). A fenti három lehetőség részletes ismertetése a következő fejezetekben olvasható. Standard Standard Ez a kazán és a rendszer összekapcsolásának legelterjedtebb módja. Kis veszteségű hidraulikus váltó vagy lemezes hőcserélő alkalmazásával egy minimum térfogatáram minden esetben garantálható, a szekunder rendszer térfogatáramától függetlenül. A kazánszivattyú standard háromfokozatú vagy sebességvezérelt változatban áll rendelkezésre. A sebességvezérelt szivattyú a primer rendszer térfogatáramát az égő terhelésével párhuzamosan modulálja. Ez a nagy hatásfokú üzemelés érdekében garantálja a kazánba visszatérő lehető legalacsonyabb hőmérsékletet. A rendelkezésre álló szivattyúkészletek részletes ismertetése a Tartozékok fejezetben található. Bypass Bypass Egykazános rendszerekben az R600 gázkészülék kis veszteségű hidraulikus váltó vagy lemezes hőcserélő nélkül is alkalmazható. Ehhez a megoldáshoz a standard kazán tartozékaként egy bypass készlet áll rendelkezésre. A bypass-t a kazán előremenő és második visszatérő csatlakozója közé kell bekötni. Amikor a rendszer térfogatárama magas, a bypass szivattyú teljesítménye nagyon alacsony. Amikor a rendszer térfogatárama lecsökken, a bypass szivattyú teljesítménye növekszik, ezzel garantálva a minimum térfogatáramot a kazánon keresztül. A bypass szivattyú nem szállítja a vizet a kazánból a rendszerbe. A keringető szivattyúnak meg kell haladnia a kazán névleges térfogatáram mellett fellépő ellenállását. A rendelkezésre álló szivattyúkészletek részletes ismertetését lásd a Tartozékok" fejezetben.

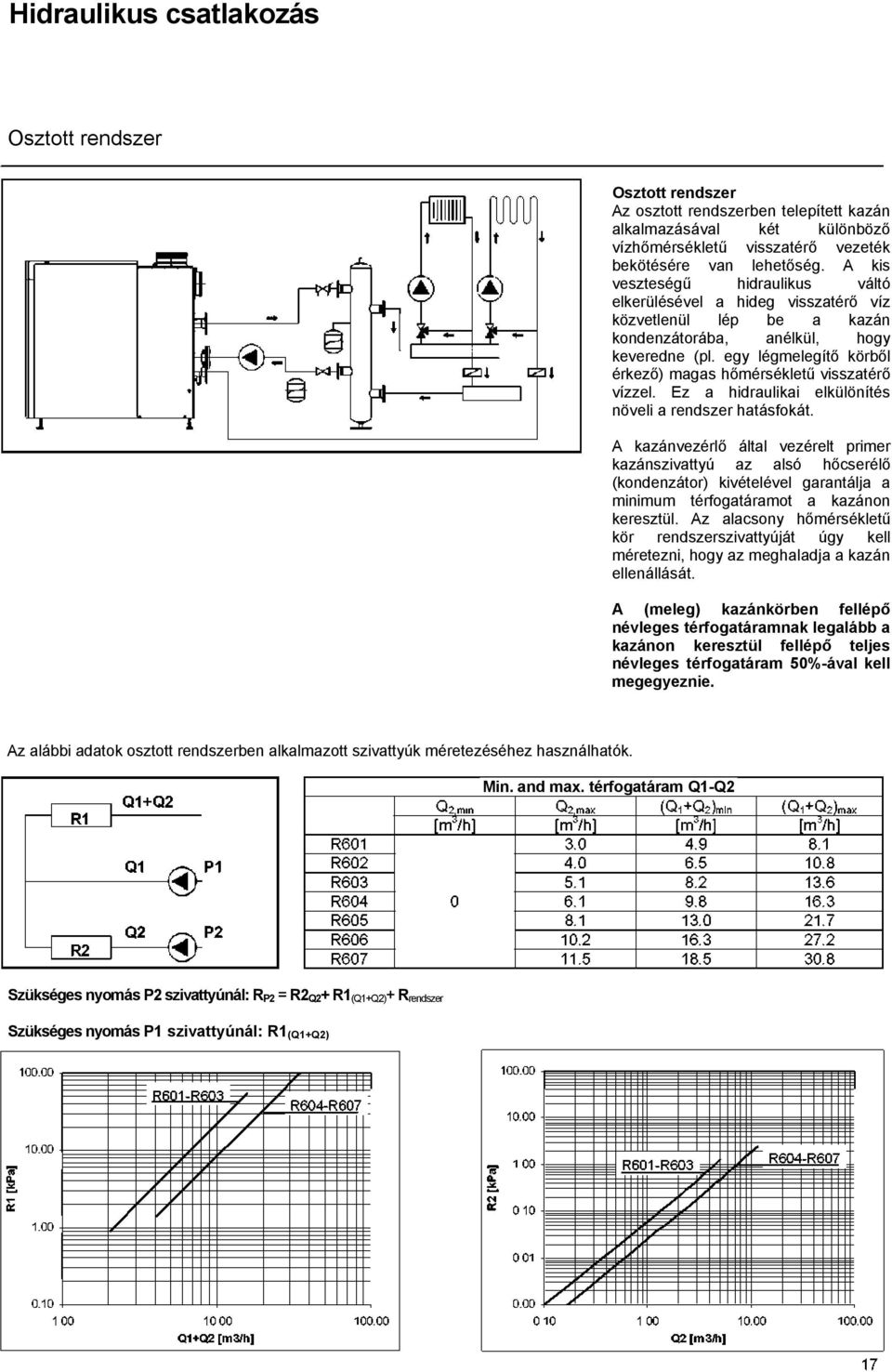

17 Hidraulikus csatlakozás Osztott rendszer Osztott rendszer Az osztott rendszerben telepített kazán alkalmazásával két különböző vízhőmérsékletű visszatérő vezeték bekötésére van lehetőség. A kis veszteségű hidraulikus váltó elkerülésével a hideg visszatérő víz közvetlenül lép be a kazán kondenzátorába, anélkül, hogy keveredne (pl. egy légmelegítő körből érkező) magas hőmérsékletű visszatérő vízzel. Ez a hidraulikai elkülönítés növeli a rendszer hatásfokát. A kazánvezérlő által vezérelt primer kazánszivattyú az alsó hőcserélő (kondenzátor) kivételével garantálja a minimum térfogatáramot a kazánon keresztül. Az alacsony hőmérsékletű kör rendszerszivattyúját úgy kell méretezni, hogy az meghaladja a kazán ellenállását. A (meleg) kazánkörben fellépő névleges térfogatáramnak legalább a kazánon keresztül fellépő teljes névleges térfogatáram 50%-ával kell megegyeznie. Az alábbi adatok osztott rendszerben alkalmazott szivattyúk méretezéséhez használhatók. Min. and max. térfogatáram Q1-Q2 Szükséges nyomás P2 szivattyúnál: R P2 = R2 Q2 + R1 (Q1+Q2) + R rendszer Szükséges nyomás P1 szivattyúnál: R1 (Q1+Q2)

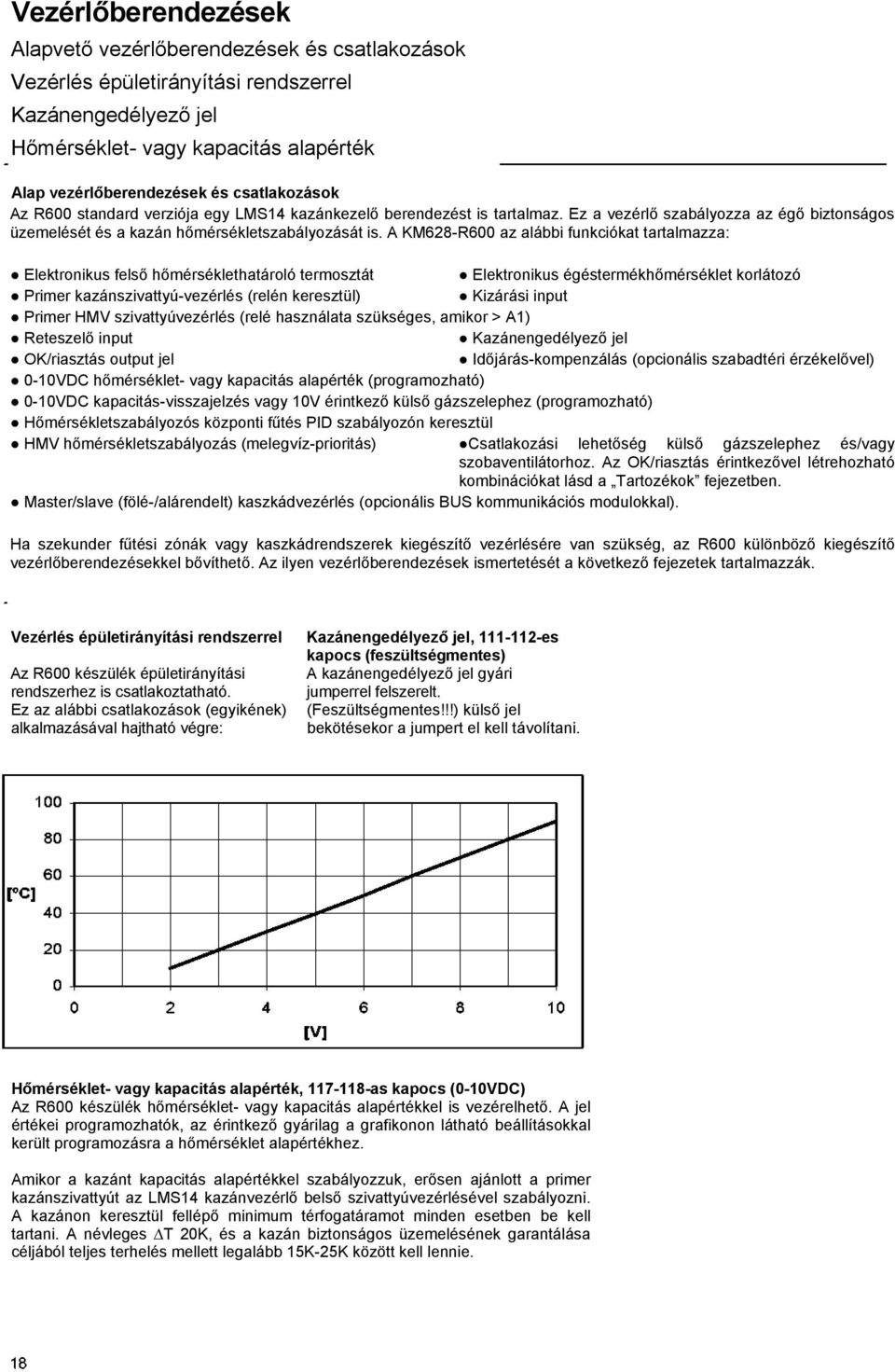

18 Vezérlőberendezések Alapvető vezérlőberendezések és csatlakozások Vezérlés épületirányítási rendszerrel Kazánengedélyező jel Hőmérséklet- vagy kapacitás alapérték Alap vezérlőberendezések és csatlakozások Az R600 standard verziója egy LMS14 kazánkezelő berendezést is tartalmaz. Ez a vezérlő szabályozza az égő biztonságos üzemelését és a kazán hőmérsékletszabályozását is. A KM628-R600 az alábbi funkciókat tartalmazza: Elektronikus felső hőmérséklethatároló termosztát Elektronikus égéstermékhőmérséklet korlátozó Primer kazánszivattyú-vezérlés (relén keresztül) Kizárási input Primer HMV szivattyúvezérlés (relé használata szükséges, amikor > A1) Reteszelő input Kazánengedélyező jel OK/riasztás output jel Időjárás-kompenzálás (opcionális szabadtéri érzékelővel) 0-10VDC hőmérséklet- vagy kapacitás alapérték (programozható) 0-10VDC kapacitás-visszajelzés vagy 10V érintkező külső gázszelephez (programozható) Hőmérsékletszabályozós központi fűtés PID szabályozón keresztül HMV hőmérsékletszabályozás (melegvíz-prioritás) Csatlakozási lehetőség külső gázszelephez és/vagy szobaventilátorhoz. Az OK/riasztás érintkezővel létrehozható kombinációkat lásd a Tartozékok fejezetben. Master/slave (fölé-/alárendelt) kaszkádvezérlés (opcionális BUS kommunikációs modulokkal). Ha szekunder fűtési zónák vagy kaszkádrendszerek kiegészítő vezérlésére van szükség, az R600 különböző kiegészítő vezérlőberendezésekkel bővíthető. Az ilyen vezérlőberendezések ismertetését a következő fejezetek tartalmazzák. Vezérlés épületirányítási rendszerrel Az R600 készülék épületirányítási rendszerhez is csatlakoztatható. Ez az alábbi csatlakozások (egyikének) alkalmazásával hajtható végre: Kazánengedélyező jel, es kapocs (feszültségmentes) A kazánengedélyező jel gyári jumperrel felszerelt. (Feszültségmentes!!!) külső jel bekötésekor a jumpert el kell távolítani. Hőmérséklet- vagy kapacitás alapérték, as kapocs (0-10VDC) Az R600 készülék hőmérséklet- vagy kapacitás alapértékkel is vezérelhető. A jel értékei programozhatók, az érintkező gyárilag a grafikonon látható beállításokkal került programozásra a hőmérséklet alapértékhez. Amikor a kazánt kapacitás alapértékkel szabályozzuk, erősen ajánlott a primer kazánszivattyút az LMS14 kazánvezérlő belső szivattyúvezérlésével szabályozni. A kazánon keresztül fellépő minimum térfogatáramot minden esetben be kell tartani. A névleges T 20K, és a kazán biztonságos üzemelésének garantálása céljából teljes terhelés mellett legalább 15K-25K között kell lennie.

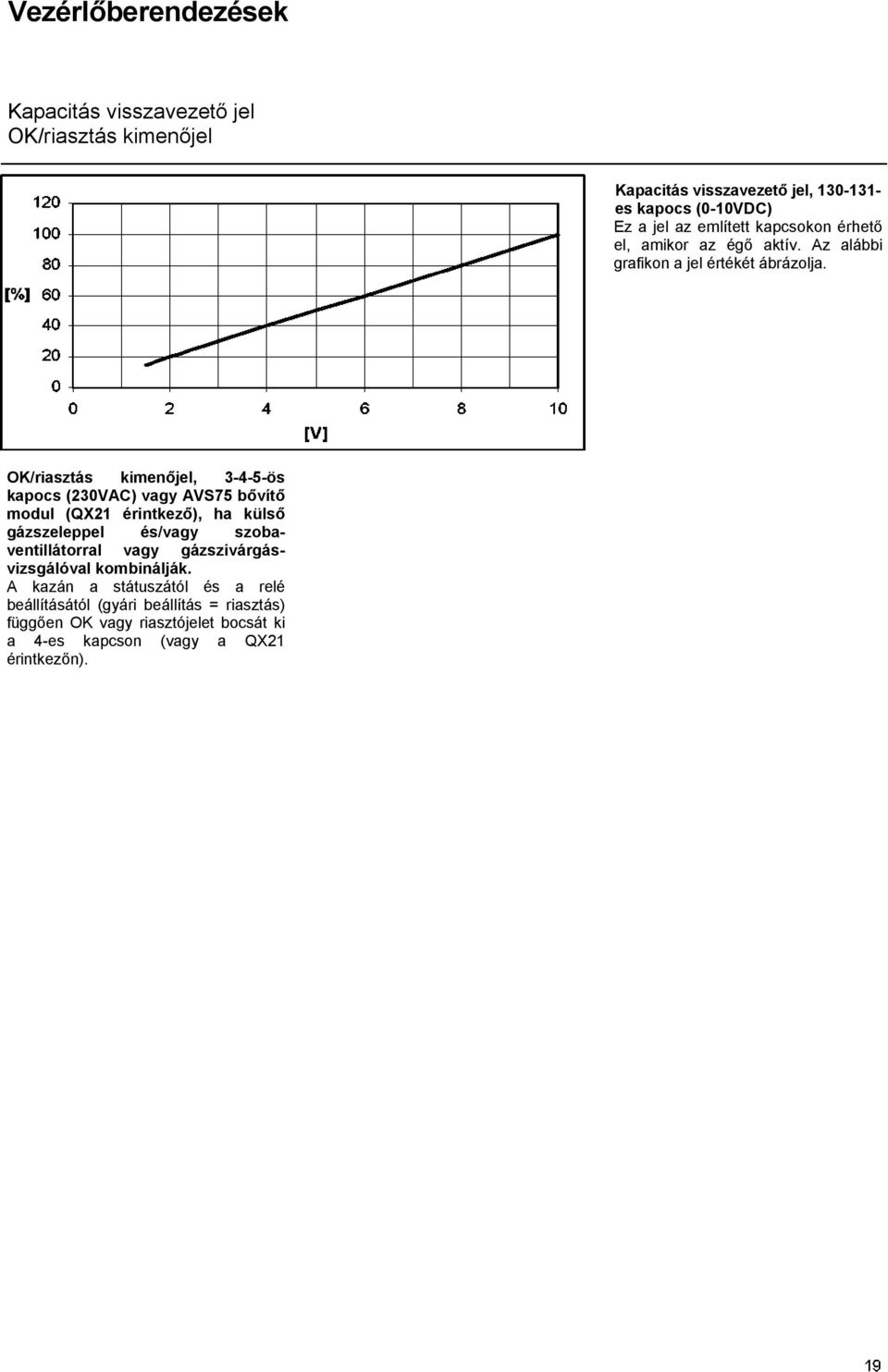

19 Vezérlőberendezések Kapacitás visszavezető jel OK/riasztás kimenőjel Kapacitás visszavezető jel, es kapocs (0-10VDC) Ez a jel az említett kapcsokon érhető el, amikor az égő aktív. Az alábbi grafikon a jel értékét ábrázolja. OK/riasztás kimenőjel, ös kapocs (230VAC) vagy AVS75 bővítő modul (QX21 érintkező), ha külső gázszeleppel és/vagy szobaventillátorral vagy gázszivárgásvizsgálóval kombinálják. A kazán a státuszától és a relé beállításától (gyári beállítás = riasztás) függően OK vagy riasztójelet bocsát ki a 4-es kapcson (vagy a QX21 érintkezőn).

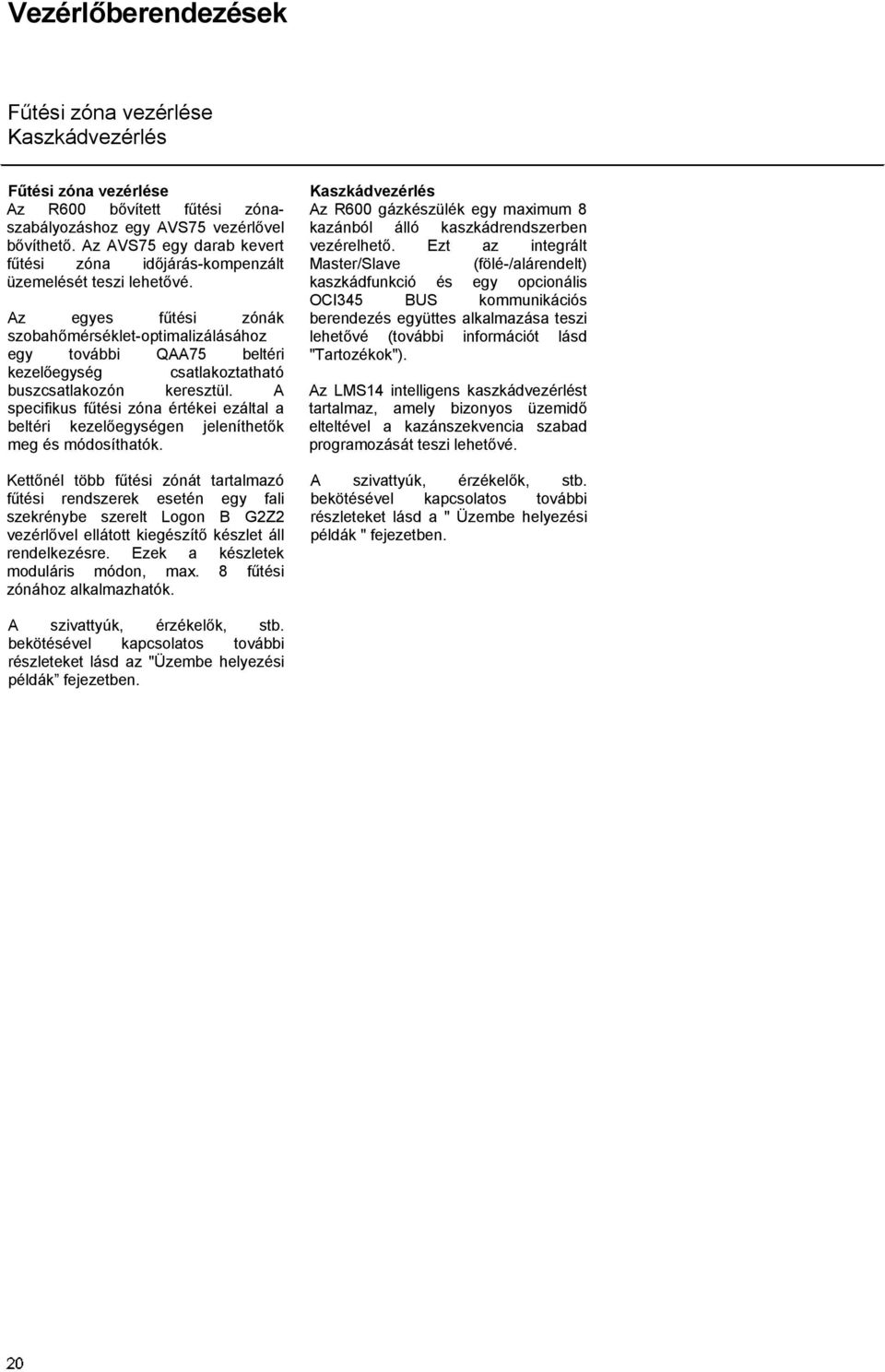

20 Vezérlőberendezések Fűtési zóna vezérlése Kaszkádvezérlés Fűtési zóna vezérlése Az R600 bővített fűtési zónaszabályozáshoz egy AVS75 vezérlővel bővíthető. Az AVS75 egy darab kevert fűtési zóna időjárás-kompenzált üzemelését teszi lehetővé. Az egyes fűtési zónák szobahőmérséklet-optimalizálásához egy további QAA75 beltéri kezelőegység csatlakoztatható buszcsatlakozón keresztül. A specifikus fűtési zóna értékei ezáltal a beltéri kezelőegységen jeleníthetők meg és módosíthatók. Kettőnél több fűtési zónát tartalmazó fűtési rendszerek esetén egy fali szekrénybe szerelt Logon B G2Z2 vezérlővel ellátott kiegészítő készlet áll rendelkezésre. Ezek a készletek moduláris módon, max. 8 fűtési zónához alkalmazhatók. Kaszkádvezérlés Az R600 gázkészülék egy maximum 8 kazánból álló kaszkádrendszerben vezérelhető. Ezt az integrált Master/Slave (fölé-/alárendelt) kaszkádfunkció és egy opcionális OCI345 BUS kommunikációs berendezés együttes alkalmazása teszi lehetővé (további információt lásd "Tartozékok"). Az LMS14 intelligens kaszkádvezérlést tartalmaz, amely bizonyos üzemidő elteltével a kazánszekvencia szabad programozását teszi lehetővé. A szivattyúk, érzékelők, stb. bekötésével kapcsolatos további részleteket lásd a " Üzembe helyezési példák " fejezetben. A szivattyúk, érzékelők, stb. bekötésével kapcsolatos további részleteket lásd az "Üzembe helyezési példák fejezetben.
