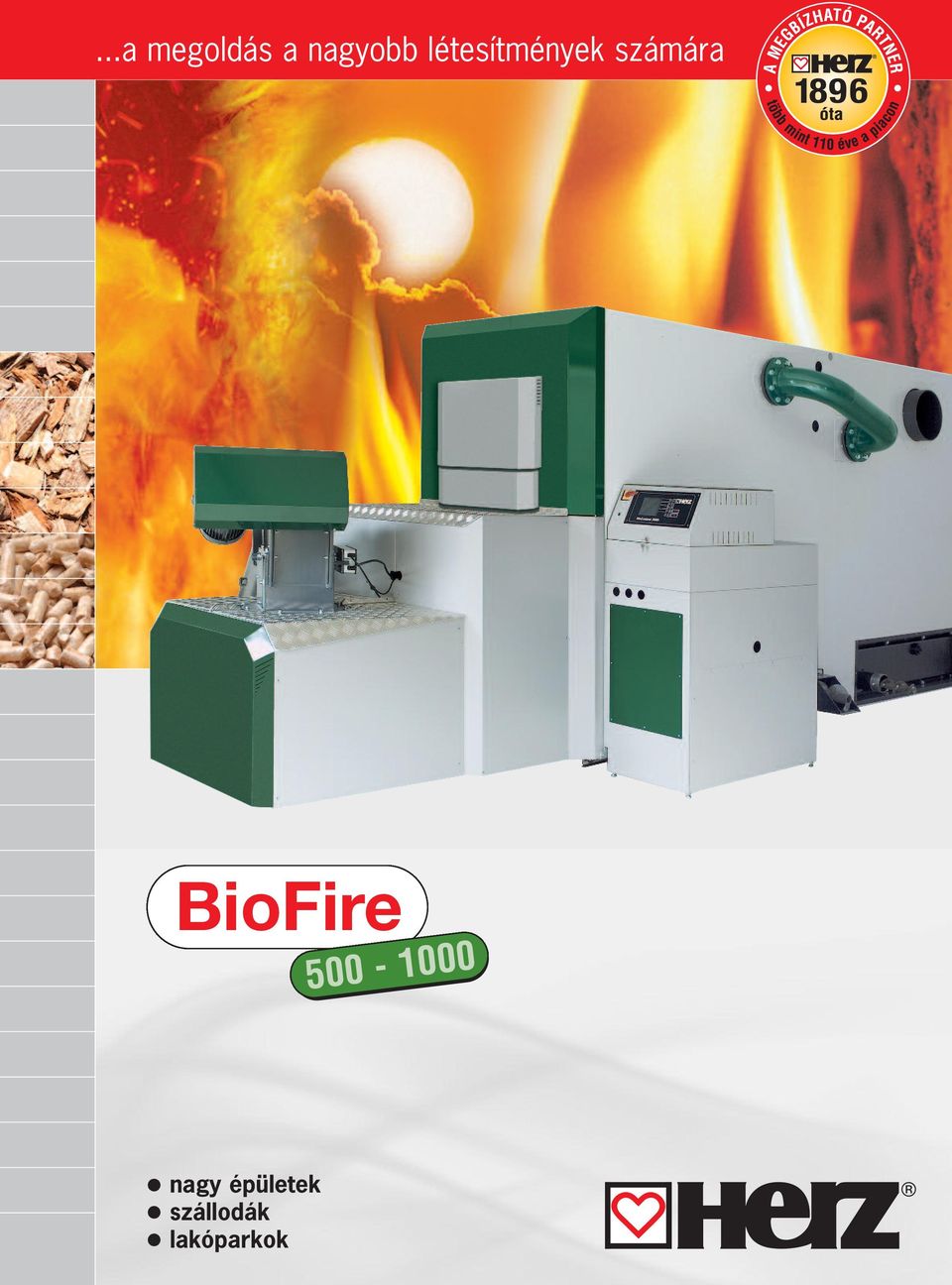

1 ...a megoldás a nagyobb létesítmények számára BioFire nagy épületek szállodák lakóparkok

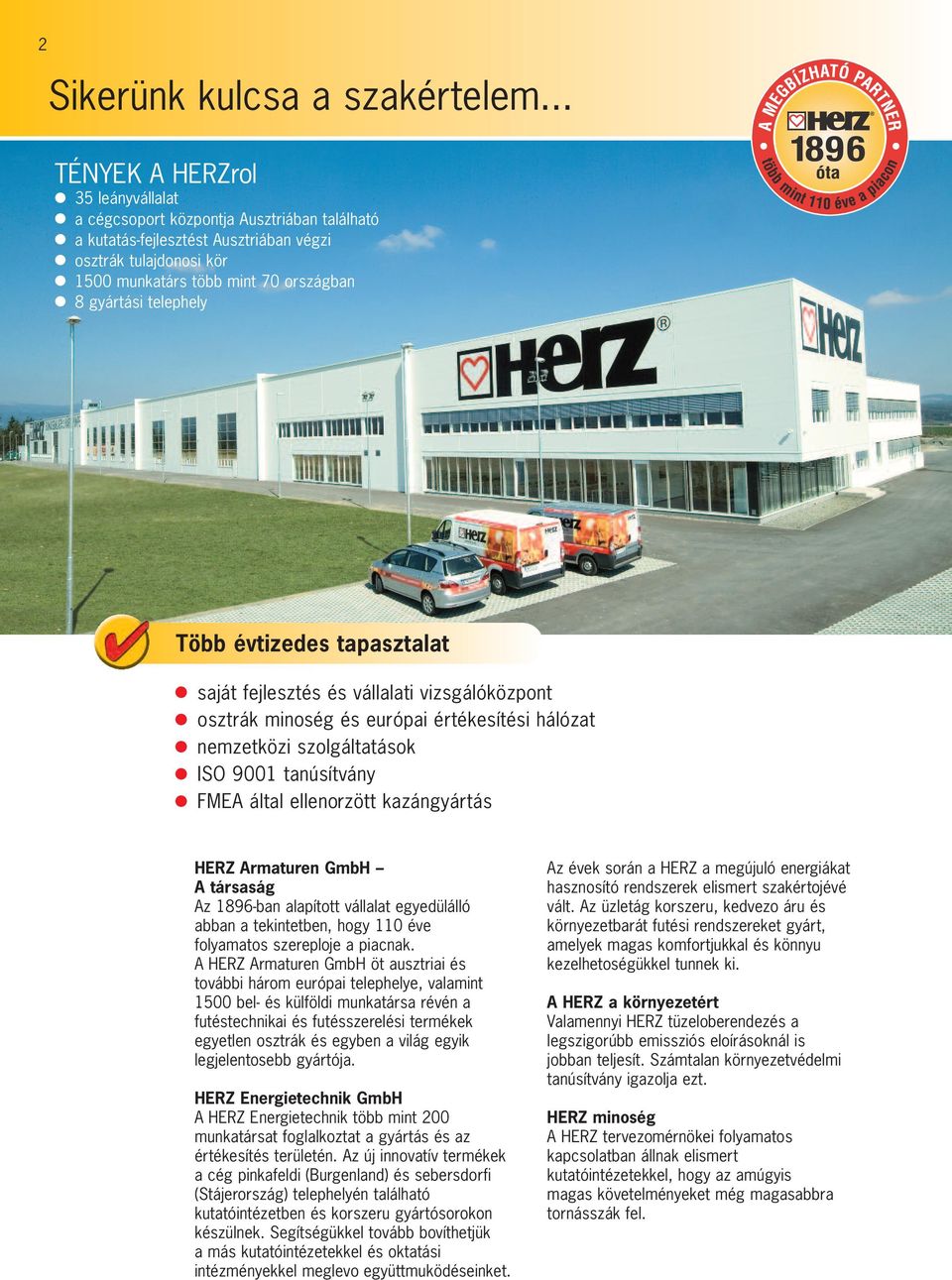

2 2 Sikerünk kulcsa a szakértelem... TÉNYEK A HERZrol 35 leányvállalat a cégcsoport központja Ausztriában található a kutatás-fejlesztést Ausztriában végzi osztrák tulajdonosi kör 1500 munkatárs több mint 70 országban 8 gyártási telephely Több évtizedes tapasztalat saját fejlesztés és vállalati vizsgálóközpont osztrák minoség és európai értékesítési hálózat nemzetközi szolgáltatások ISO 9001 tanúsítvány FMEA által ellenorzött kazángyártás HERZ Armaturen GmbH A társaság Az 1896-ban alapított vállalat egyedülálló abban a tekintetben, hogy 110 éve folyamatos szereploje a piacnak. A HERZ Armaturen GmbH öt ausztriai és további három európai telephelye, valamint 1500 bel- és külföldi munkatársa révén a futéstechnikai és futésszerelési termékek egyetlen osztrák és egyben a világ egyik legjelentosebb gyártója. HERZ Energietechnik GmbH A HERZ Energietechnik több mint 200 munkatársat foglalkoztat a gyártás és az értékesítés területén. Az új innovatív termékek a cég pinkafeldi (Burgenland) és sebersdorfi (Stájerország) telephelyén található kutatóintézetben és korszeru gyártósorokon készülnek. Segítségükkel tovább bovíthetjük a más kutatóintézetekkel és oktatási intézményekkel meglevo együttmuködéseinket. Az évek során a HERZ a megújuló energiákat hasznosító rendszerek elismert szakértojévé vált. Az üzletág korszeru, kedvezo áru és környezetbarát futési rendszereket gyárt, amelyek magas komfortjukkal és könnyu kezelhetoségükkel tunnek ki. A HERZ a környezetért Valamennyi HERZ tüzeloberendezés a legszigorúbb emissziós eloírásoknál is jobban teljesít. Számtalan környezetvédelmi tanúsítvány igazolja ezt. HERZ minoség A HERZ tervezomérnökei folyamatos kapcsolatban állnak elismert kutatóintézetekkel, hogy az amúgyis magas követelményeket még magasabbra tornásszák fel.

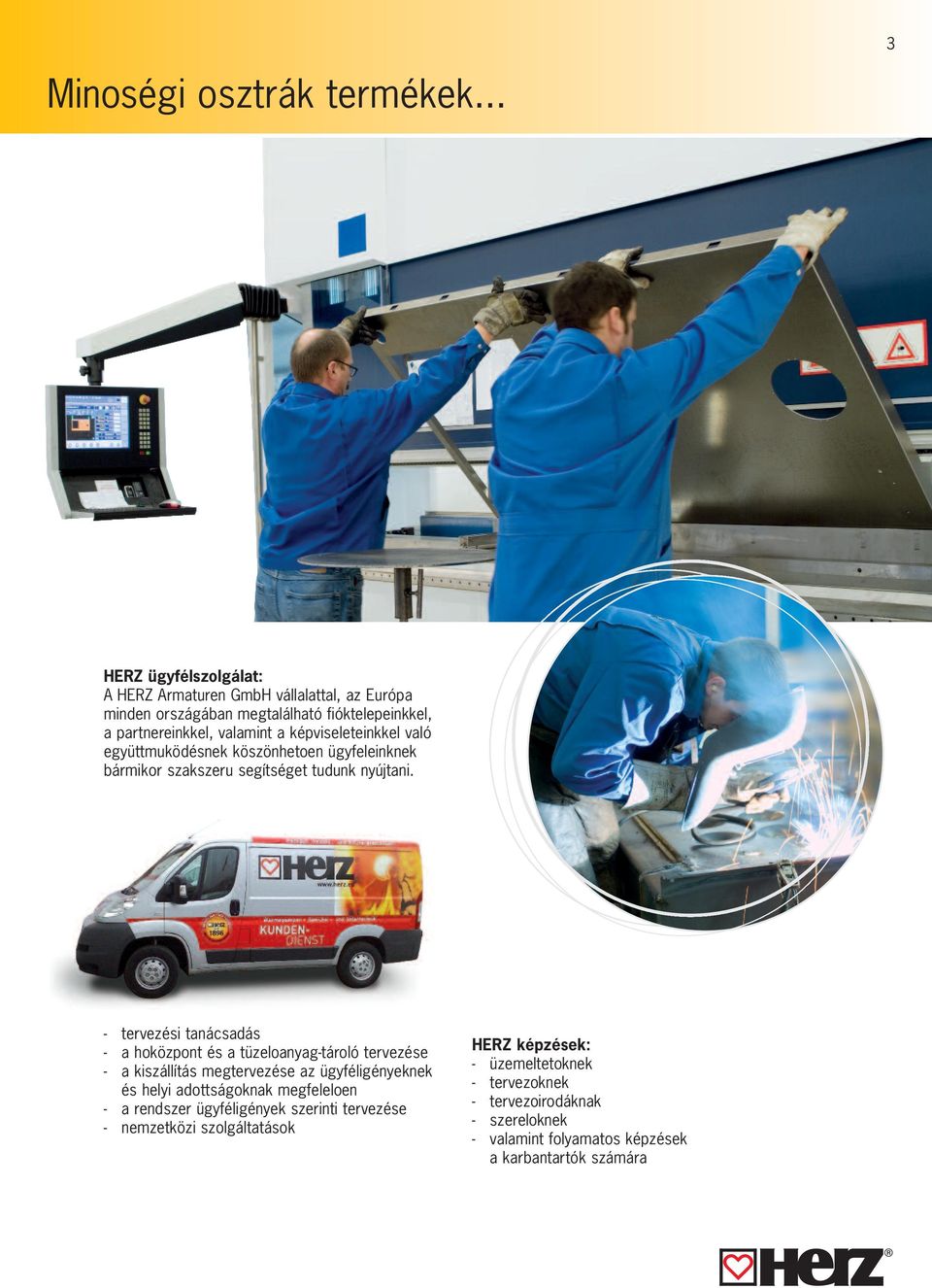

3 Minoségi osztrák termékek... 3 HERZ ügyfélszolgálat: A HERZ Armaturen GmbH vállalattal, az Európa minden országában megtalálható fióktelepeinkkel, a partnereinkkel, valamint a képviseleteinkkel való együttmuködésnek köszönhetoen ügyfeleinknek bármikor szakszeru segítséget tudunk nyújtani. - tervezési tanácsadás - a hoközpont és a tüzeloanyag-tároló tervezése - a kiszállítás megtervezése az ügyféligényeknek és helyi adottságoknak megfeleloen - a rendszer ügyféligények szerinti tervezése - nemzetközi szolgáltatások HERZ képzések: - üzemeltetoknek - tervezoknek - tervezoirodáknak - szereloknek - valamint folyamatos képzések a karbantartók számára

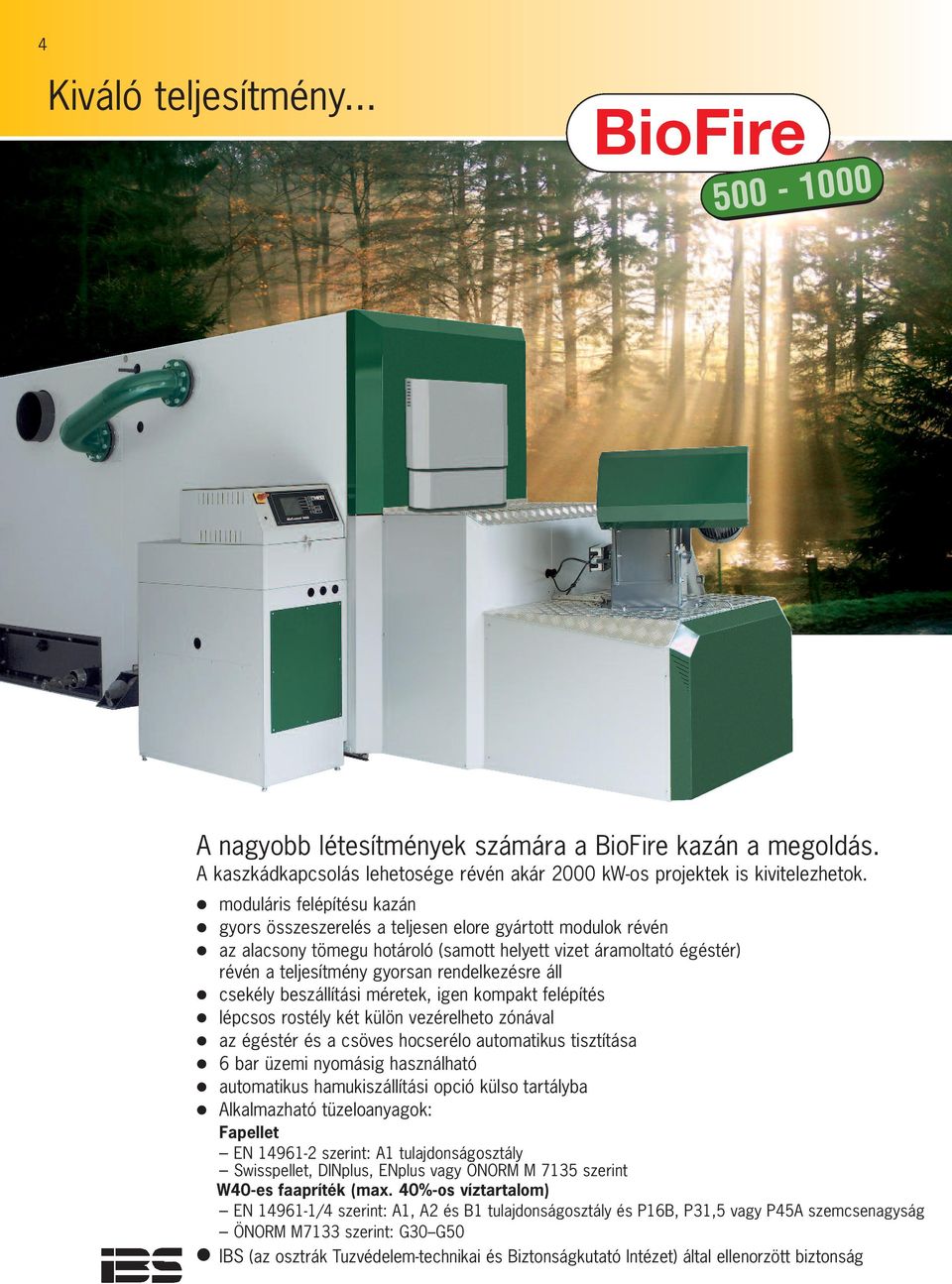

4 4 Kiváló teljesítmény... BioFire A nagyobb létesítmények számára a BioFire kazán a megoldás. A kaszkádkapcsolás lehetosége révén akár 2000 kw-os projektek is kivitelezhetok. moduláris felépítésu kazán gyors összeszerelés a teljesen elore gyártott modulok révén az alacsony tömegu hotároló (samott helyett vizet áramoltató égéstér) révén a teljesítmény gyorsan rendelkezésre áll csekély beszállítási méretek, igen kompakt felépítés lépcsos rostély két külön vezérelheto zónával az égéstér és a csöves hocserélo automatikus tisztítása 6 bar üzemi nyomásig használható automatikus hamukiszállítási opció külso tartályba Alkalmazható tüzeloanyagok: Fapellet EN szerint: A1 tulajdonságosztály Swisspellet, DINplus, ENplus vagy ÖNORM M 7135 szerint W40-es faapríték (max. 40%-os víztartalom) EN /4 szerint: A1, A2 és B1 tulajdonságosztály és P16B, P31,5 vagy P45A szemcsenagyság ÖNORM M7133 szerint: G30 G50 IBS (az osztrák Tuzvédelem-technikai és Biztonságkutató Intézet) által ellenorzött biztonság

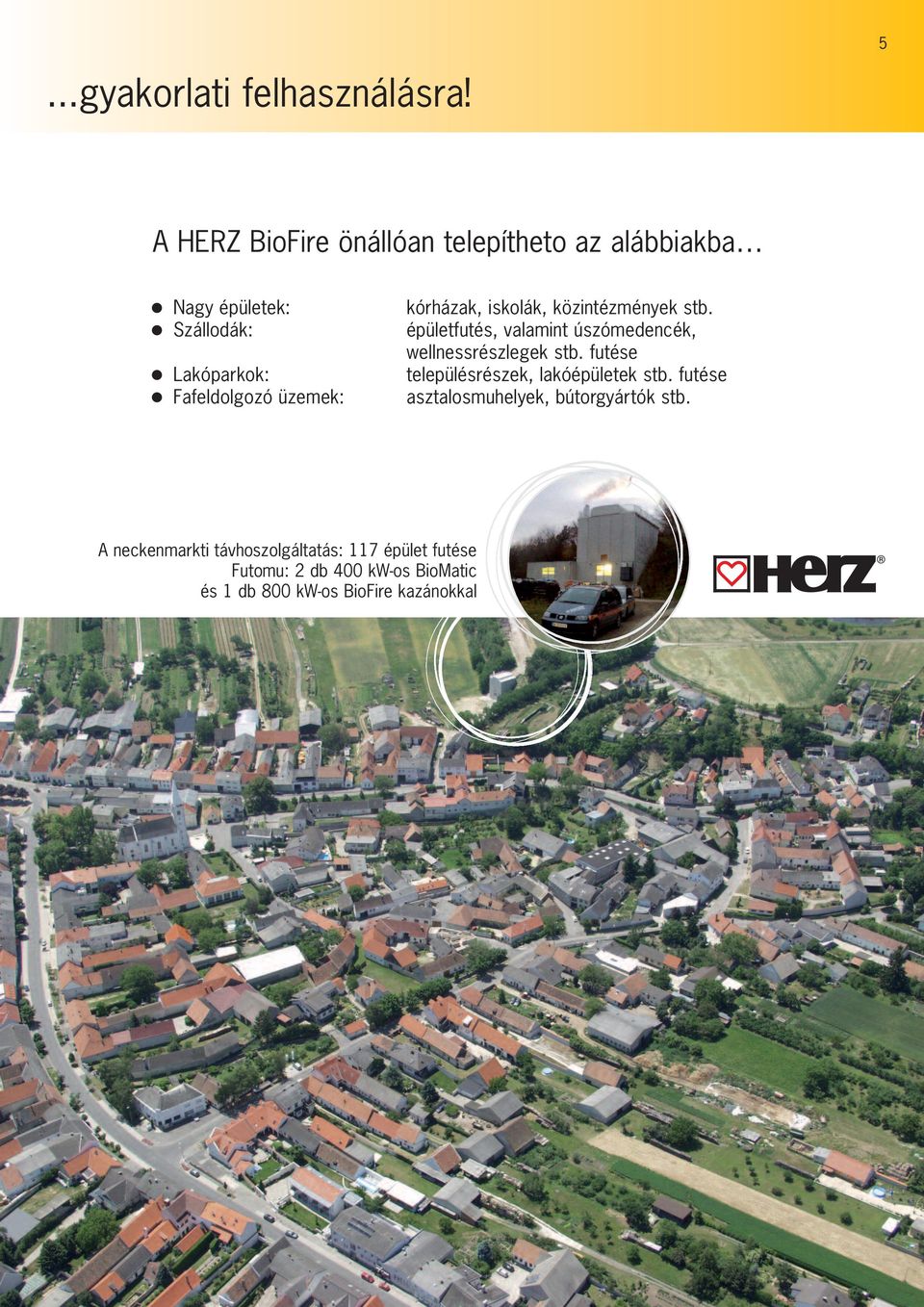

5 ...gyakorlati felhasználásra! 5 A HERZ BioFire önállóan telepítheto az alábbiakba Nagy épületek: kórházak, iskolák, közintézmények stb. Szállodák: épületfutés, valamint úszómedencék, wellnessrészlegek stb. futése Lakóparkok: településrészek, lakóépületek stb. futése Fafeldolgozó üzemek: asztalosmuhelyek, bútorgyártók stb. A neckenmarkti távhoszolgáltatás: 117 épület futése Futomu: 2 db 400 kw-os BioMatic és 1 db 800 kw-os BioFire kazánokkal

6 6 A HERZ BioFire... Szabályozás a HERZ BioControl 3000 vezérléssel 1 áttekintheto képernyofelépítés és kényelmes menürendszer a kazánra fixen rögzített vezérlés nem igényel sok vezetékezési munkát 3 6 Szabályozási lehetoségek: visszatérohomérséklet-emelés (szivattyú és keveroszelep) puffergazdálkodás akár 4 szabályozott futokör (szivattyú és keveroszelep) szolárkör-szabályozás melegvízkészítés fagyvédelmi felügyelet nyaralás üzemmód 4 5 Biztonsági berendezések: visszaégésgátló berendezés (RSE) jel hiányában záródó légtömör csappantyú automatikus oltóberendezés (SLE) víztartállyal szerelt sprinkler visszagyújtás elleni védelem (RZS) tüzeloanyagból álló záróréteg nyomásfelügyelet az égéstérben (DÜF) homérséklet-felügyelet az égéstérben (TÜF) homérséklet-felügyeleti érzékelo a tüzeloanyag raktárban (TÜB) 1. égéstér modul 2. hocserélo modul 3. BioControl 3000 vezérlés központi szabályozóegység 4. köztes tartály ejtoaknával, dupla betöltocsiga és tüzeloanyagból álló záróréteg. 5. automatikus gyújtás holégfúvóval 6. égéstér SiC-betonból (1550 C-ig tuzálló) és krómacél öntvénybol készült lépcsos (kétzónás) rostéllyal. A tüzeloanyag-betöltési idoközök és a két primer légzóna külön vezérelheto. A rostély rúdjai külön-külön cserélhetok. Az égéstérhez ezen kívül két szekunder légzóna tartozik. 7. csöves hocserélo beépített turbulátorokkal és tisztítómechanizmussal 8. automatikus füstgáz- és égésfelügyelet lambdaszondás vezérlés segítségével 9. frekvenciaváltóval vezérelt szívóhuzam ventilátor (a ciklonon) az égéstér nyomáshiányának vezérlésére 10. hamukiszállító csiga az égéstér modul számára rudas tolófenékkel

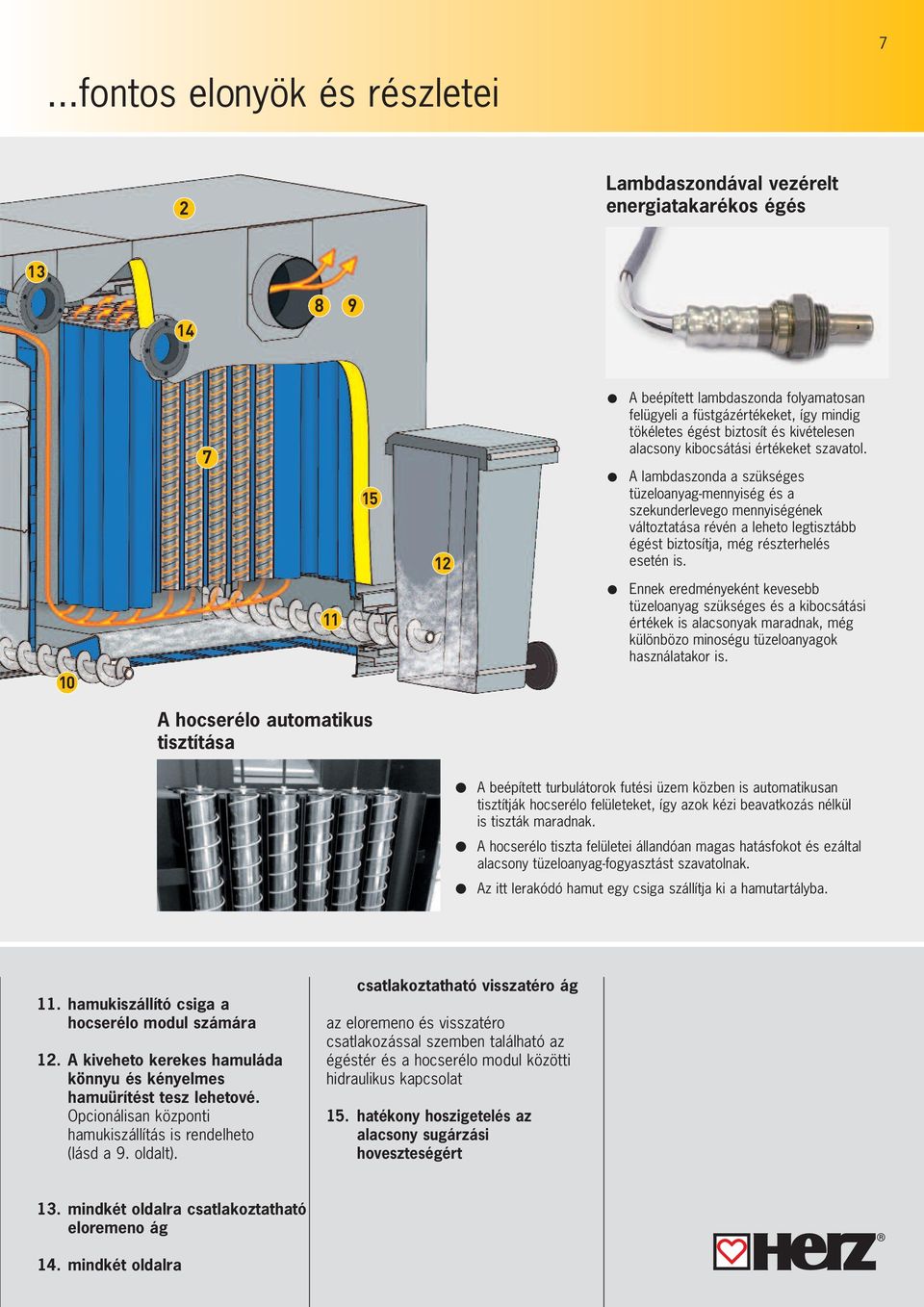

7 7...fontos elonyök és részletei 2 Lambdaszondával vezérelt energiatakarékos égés A beépített lambdaszonda folyamatosan felügyeli a füstgázértékeket, így mindig tökéletes égést biztosít és kivételesen alacsony kibocsátási értékeket szavatol. A lambdaszonda a szükséges tüzeloanyag-mennyiség és a szekunderlevego mennyiségének változtatása révén a leheto legtisztább égést biztosítja, még részterhelés esetén is. 11 Ennek eredményeként kevesebb tüzeloanyag szükséges és a kibocsátási értékek is alacsonyak maradnak, még különbözo minoségu tüzeloanyagok használatakor is. 10 A hocserélo automatikus tisztítása A beépített turbulátorok futési üzem közben is automatikusan tisztítják hocserélo felületeket, így azok kézi beavatkozás nélkül is tiszták maradnak. A hocserélo tiszta felületei állandóan magas hatásfokot és ezáltal alacsony tüzeloanyag-fogyasztást szavatolnak. Az itt lerakódó hamut egy csiga szállítja ki a hamutartályba. 11. hamukiszállító csiga a hocserélo modul számára 12. A kiveheto kerekes hamuláda könnyu és kényelmes hamuürítést tesz lehetové. Opcionálisan központi hamukiszállítás is rendelheto (lásd a 9. oldalt). csatlakoztatható visszatéro ág az eloremeno és visszatéro csatlakozással szemben található az égéstér és a hocserélo modul közötti hidraulikus kapcsolat 15. hatékony hoszigetelés az alacsony sugárzási hoveszteségért 13. mindkét oldalra csatlakoztatható eloremeno ág 14. mindkét oldalra

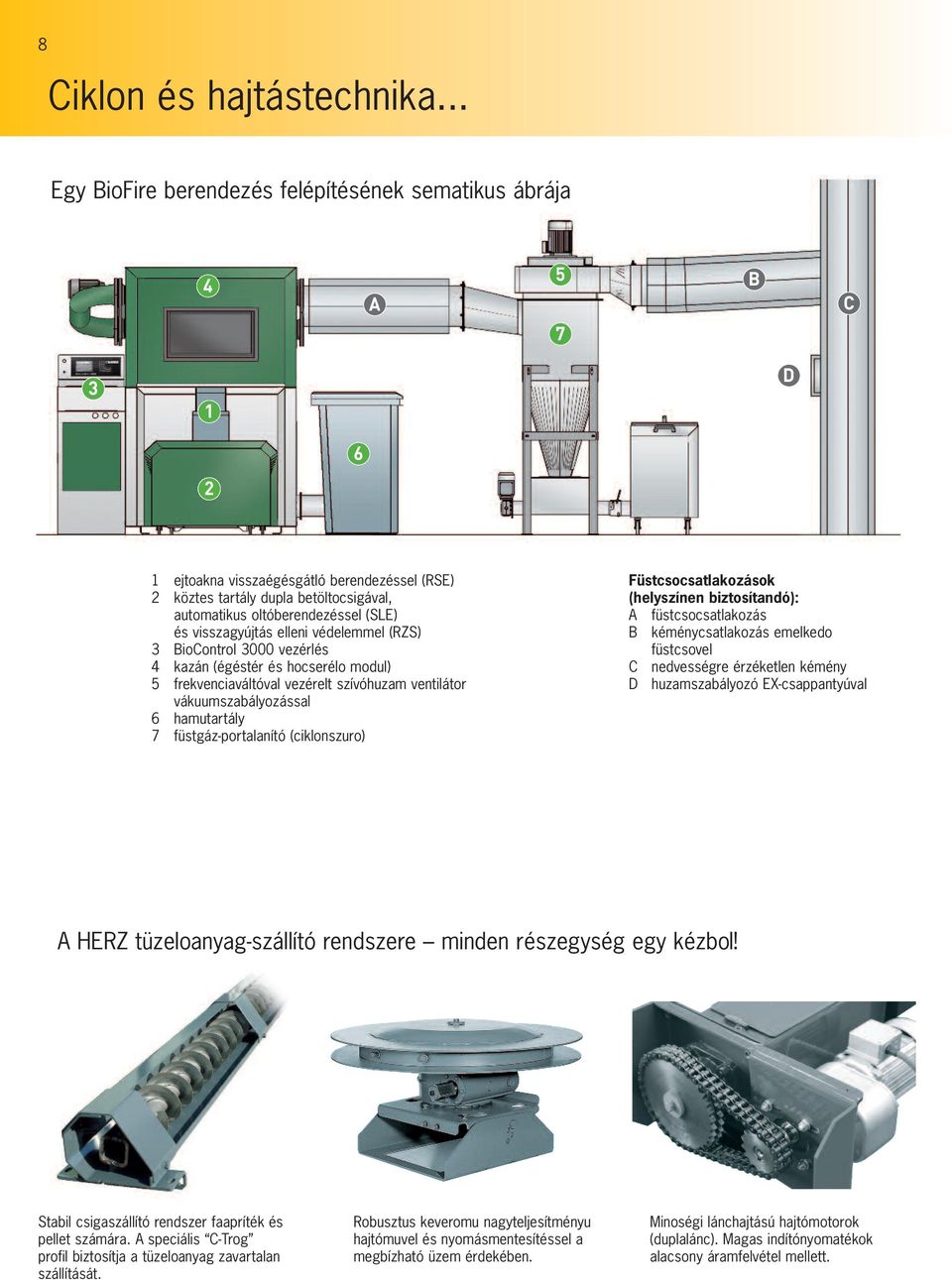

8 8 Ciklon és hajtástechnika... Egy BioFire berendezés felépítésének sematikus ábrája 4 A 5 7 B C 3 1 D ejtoakna visszaégésgátló berendezéssel (RSE) 2 köztes tartály dupla betöltocsigával, automatikus oltóberendezéssel (SLE) és visszagyújtás elleni védelemmel (RZS) 3 BioControl 3000 vezérlés 4 kazán (égéstér és hocserélo modul) 5 frekvenciaváltóval vezérelt szívóhuzam ventilátor vákuumszabályozással 6 hamutartály 7 füstgáz-portalanító (ciklonszuro) Füstcsocsatlakozások (helyszínen biztosítandó): A füstcsocsatlakozás B kéménycsatlakozás emelkedo füstcsovel C nedvességre érzéketlen kémény D huzamszabályozó EX-csappantyúval A HERZ tüzeloanyag-szállító rendszere minden részegység egy kézbol! Stabil csigaszállító rendszer faapríték és pellet számára. A speciális C-Trog profil biztosítja a tüzeloanyag zavartalan szállítását. Robusztus keveromu nagyteljesítményu hajtómuvel és nyomásmentesítéssel a megbízható üzem érdekében. Minoségi lánchajtású hajtómotorok (duplalánc). Magas indítónyomatékok alacsony áramfelvétel mellett.

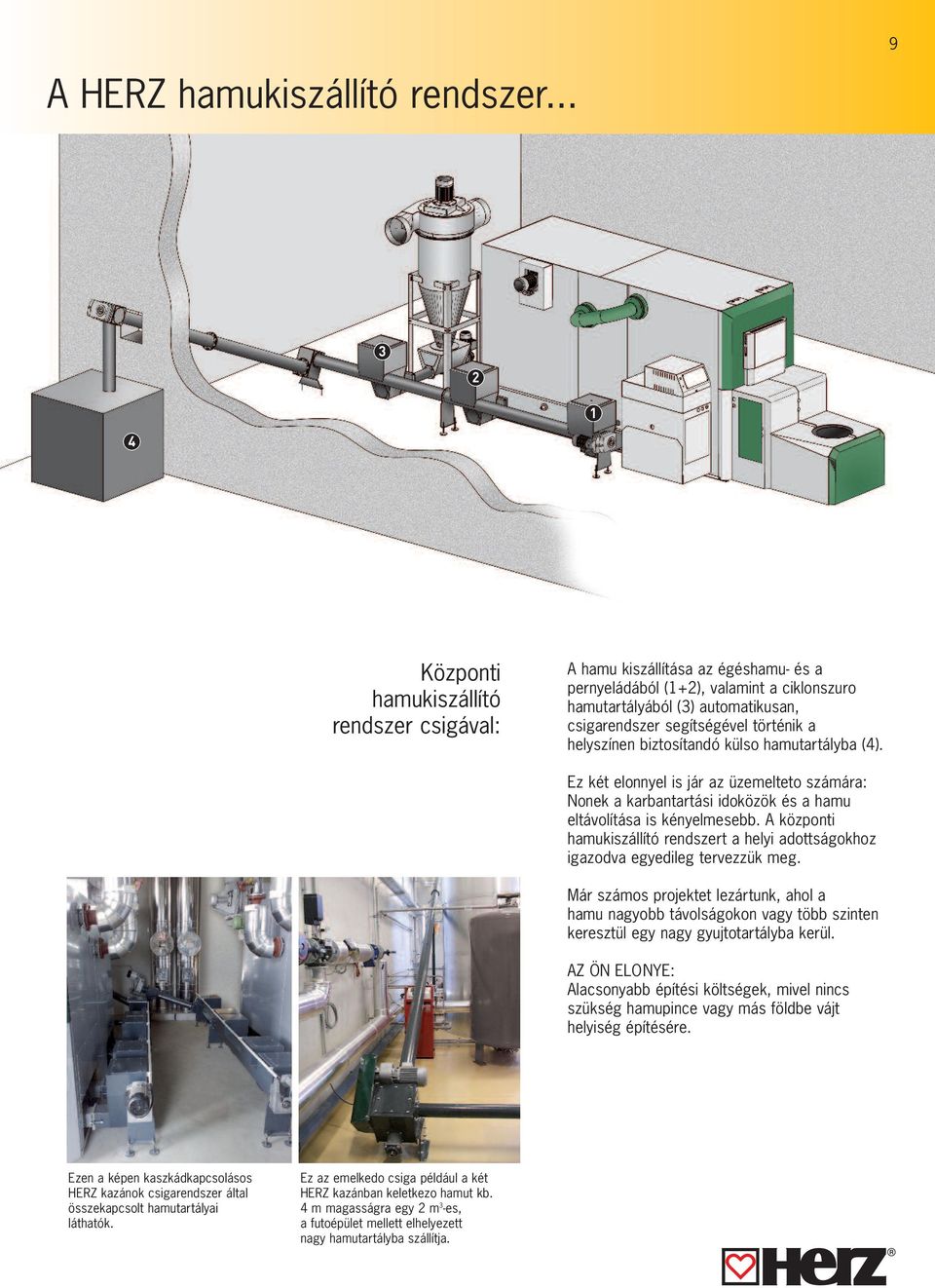

9 A HERZ hamukiszállító rendszer Központi hamukiszállító rendszer csigával: A hamu kiszállítása az égéshamu- és a pernyeládából (1+2), valamint a ciklonszuro hamutartályából (3) automatikusan, csigarendszer segítségével történik a helyszínen biztosítandó külso hamutartályba (4). Ez két elonnyel is jár az üzemelteto számára: Nonek a karbantartási idoközök és a hamu eltávolítása is kényelmesebb. A központi hamukiszállító rendszert a helyi adottságokhoz igazodva egyedileg tervezzük meg. Már számos projektet lezártunk, ahol a hamu nagyobb távolságokon vagy több szinten keresztül egy nagy gyujtotartályba kerül. AZ ÖN ELONYE: Alacsonyabb építési költségek, mivel nincs szükség hamupince vagy más földbe vájt helyiség építésére. Ezen a képen kaszkádkapcsolásos HERZ kazánok csigarendszer által összekapcsolt hamutartályai láthatók. Ez az emelkedo csiga például a két HERZ kazánban keletkezo hamut kb. 4 m magasságra egy 2 m 3 -es, a futoépület mellett elhelyezett nagy hamutartályba szállítja.

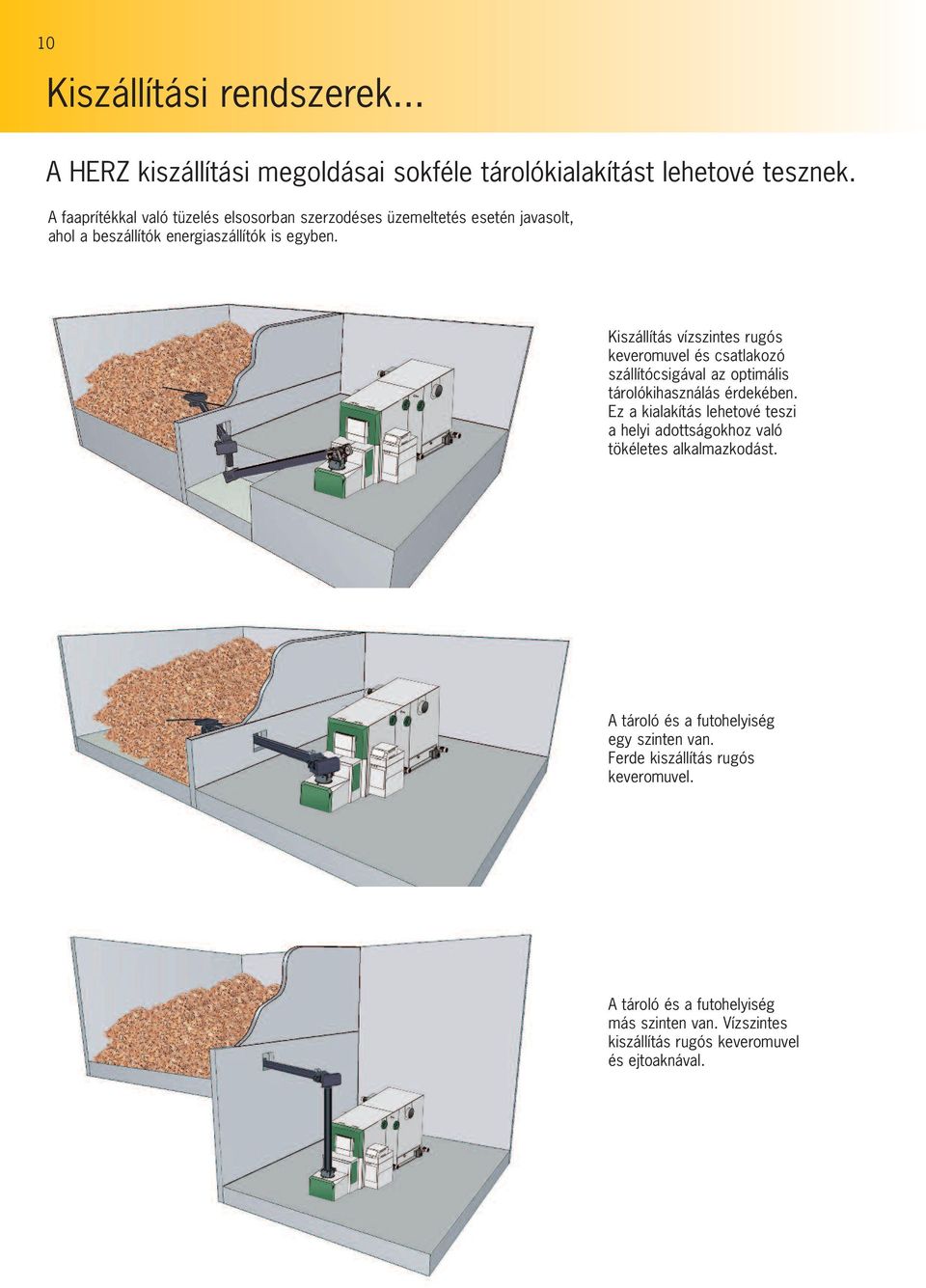

10 10 Kiszállítási rendszerek... A HERZ kiszállítási megoldásai sokféle tárolókialakítást lehetové tesznek. A faaprítékkal való tüzelés elsosorban szerzodéses üzemeltetés esetén javasolt, ahol a beszállítók energiaszállítók is egyben. Kiszállítás vízszintes rugós keveromuvel és csatlakozó szállítócsigával az optimális tárolókihasználás érdekében. Ez a kialakítás lehetové teszi a helyi adottságokhoz való tökéletes alkalmazkodást. A tároló és a futohelyiség egy szinten van. Ferde kiszállítás rugós keveromuvel. A tároló és a futohelyiség más szinten van. Vízszintes kiszállítás rugós keveromuvel és ejtoaknával.

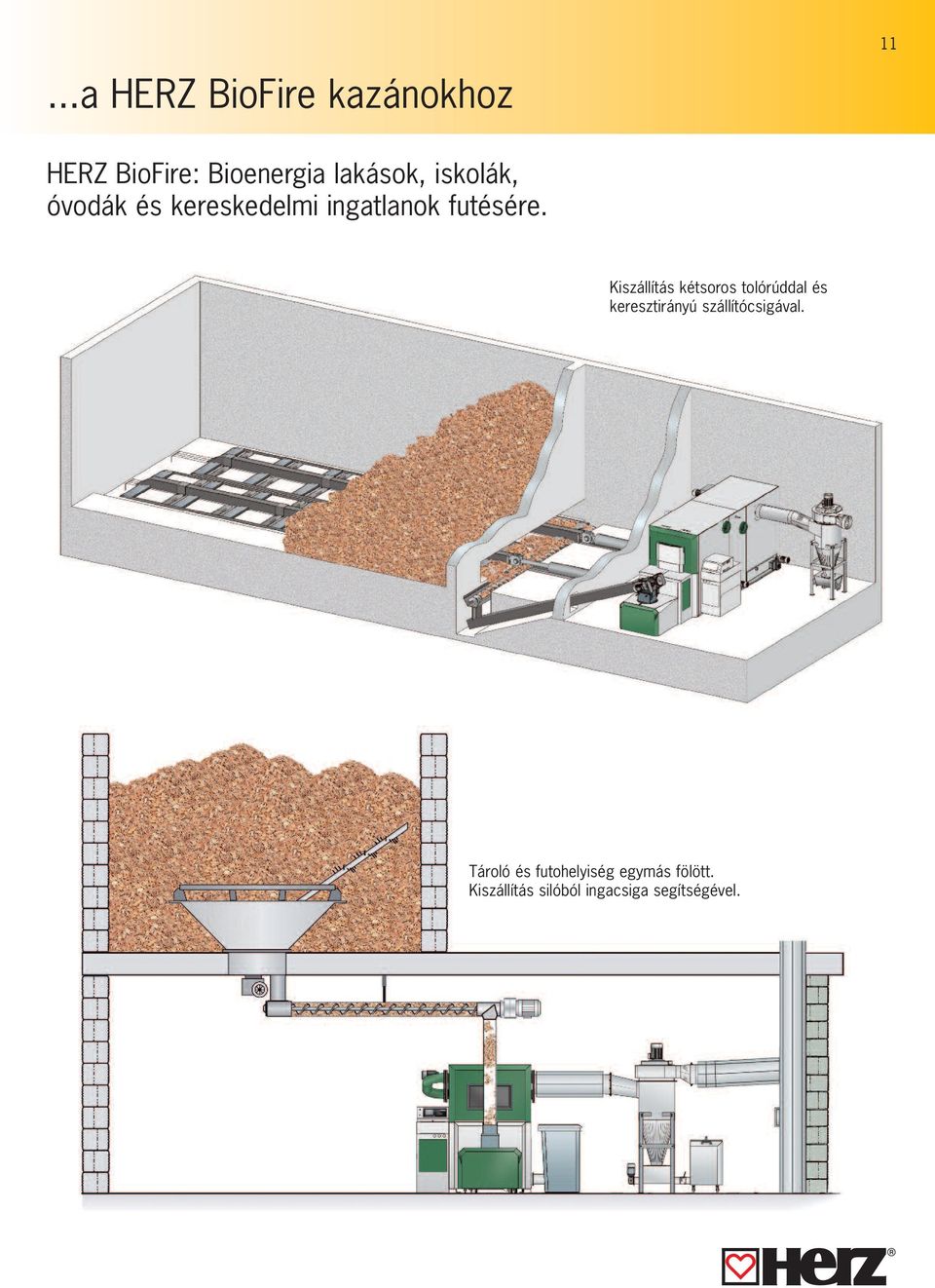

11 ...a HERZ BioFire kazánokhoz 11 HERZ BioFire: Bioenergia lakások, iskolák, óvodák és kereskedelmi ingatlanok futésére. Kiszállítás kétsoros tolórúddal és keresztirányú szállítócsigával. Tároló és futohelyiség egymás fölött. Kiszállítás silóból ingacsiga segítségével.

12 12 Központi szabályozóegység BioControl A HERZ BioControl 3000 egységgel futoköröket,... a futokörökhöz 3000 Kollektor

13 13 Távfelügyelet és távkarbantartás Távfelügyelet és távkarbantartás Távfelügyelet (megjelenítés): Egy PC-n ellenorizheti a kazán pillanatnyi értékeit. Távkarbantartás: A megjelenítés mellett további engedélyezett paramétereket is módosíthat egy PC segítségével. Telefonaljzat Telefonaljzat Analóg telefonkábel Modem 56 K, analóg (a helyszínen biztosítandó)...bojlereket, puffertárolókat és szolárköröket vezérelhet. Központi szabályozóegység: puffergazdálkodás visszatérohomérséklet-emelés (szivattyú és keveroszelep) melegvízkészítés szabályozott futokörök (szivattyú és keveroszelep) max. 4 futokör számára (kollektor csatlakoztatása esetén max. 3 kör) szolárkör-szabályozás fagyvédelmi felügyelet és nyaralás üzemmód áttekintheto képernyofelépítés és kényelmes menürendszer Kaszkádkapcsolás A HERZ által kifejlesztett BioControl 3000 vezérléssel több, BioControl vezérléssel ellátott HERZ kazán kaszkádba kapcsolható. A kaszkádkapcsolás elonye a kazánok jobb kihasználtságában rejlik alacsonyabb hoszükséglet mellett (pl. az átmeneti idoszakokban). Telefonos üzemzavarjelzo készülék Elore megadott szöveget, ill. szóbeli üzenetet továbbít, vagy SMS-t küld.

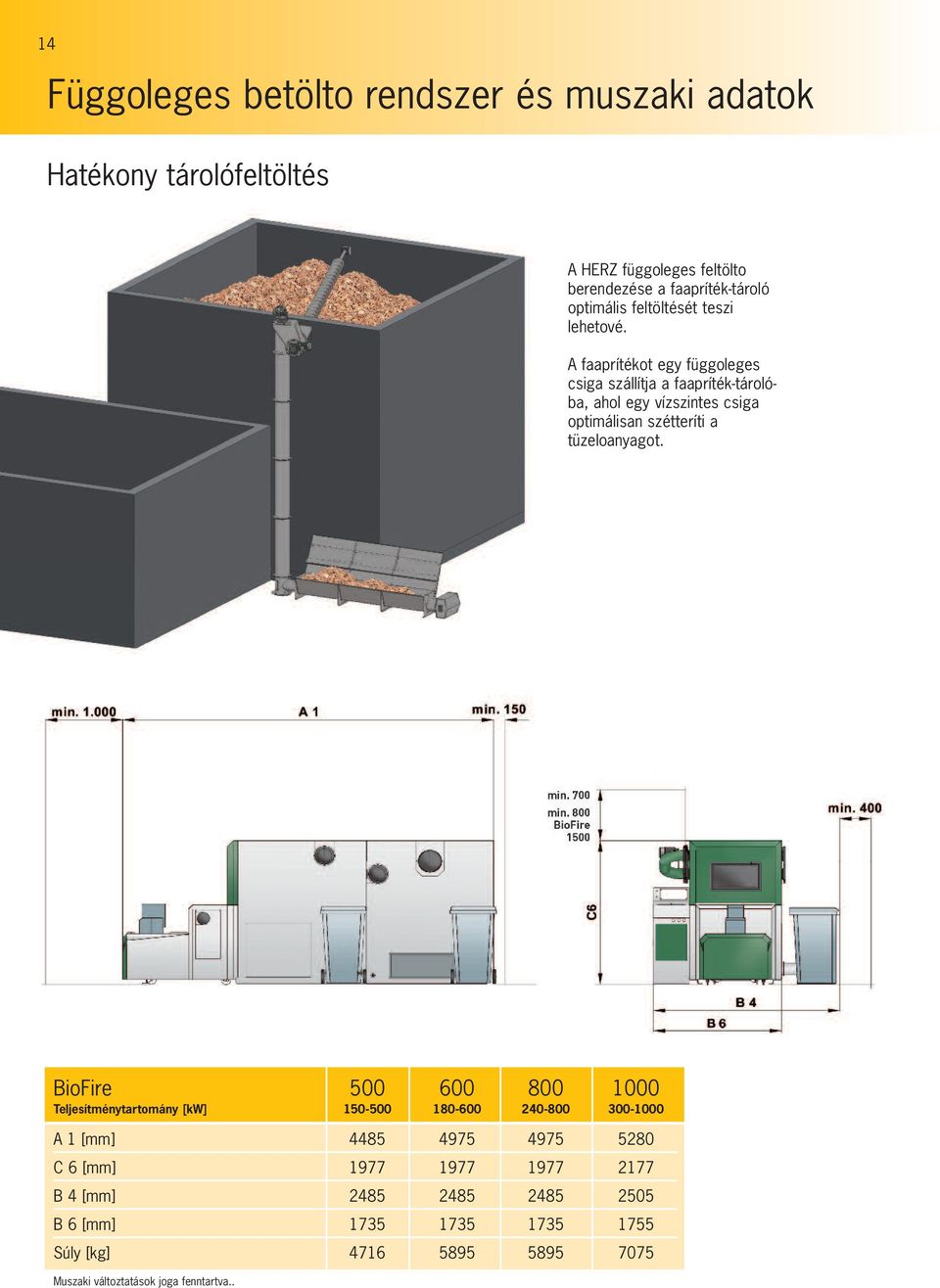

14 14 Függoleges betölto rendszer és muszaki adatok Hatékony tárolófeltöltés A HERZ függoleges feltölto berendezése a faapríték-tároló optimális feltöltését teszi lehetové. A faaprítékot egy függoleges csiga szállítja a faapríték-tárolóba, ahol egy vízszintes csiga optimálisan szétteríti a tüzeloanyagot. BioFire Teljesítménytartomány [kw] A 1 [mm] C 6 [mm] B 4 [mm] B 6 [mm] Súly [kg] Muszaki változtatások joga fenntartva..

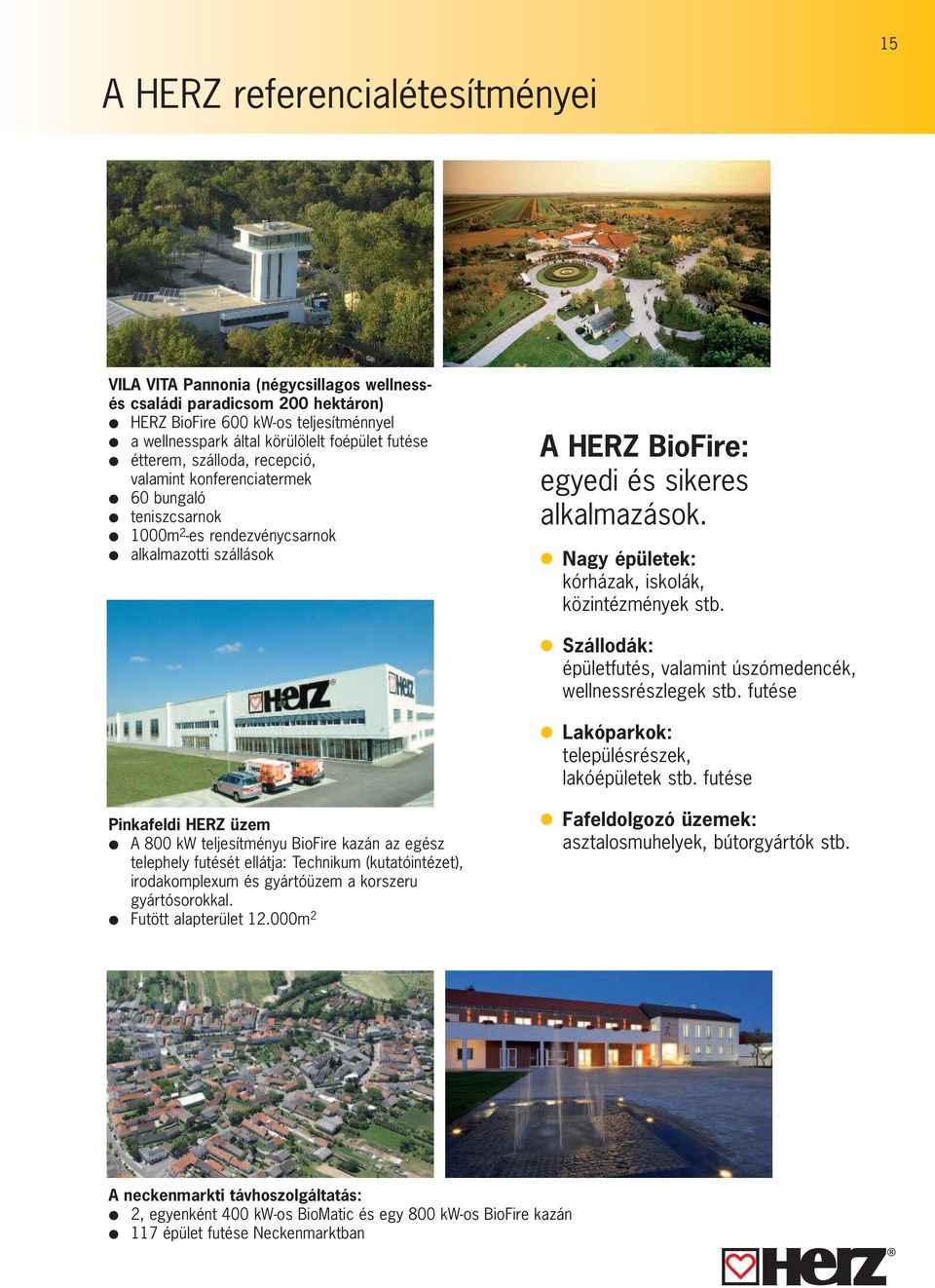

15 A HERZ referencialétesítményei 15 VILA VITA Pannonia (négycsillagos wellnessés családi paradicsom 200 hektáron) HERZ BioFire 600 kw-os teljesítménnyel a wellnesspark által körülölelt foépület futése étterem, szálloda, recepció, valamint konferenciatermek 60 bungaló teniszcsarnok 1000m 2 -es rendezvénycsarnok alkalmazotti szállások A HERZ BioFire: egyedi és sikeres alkalmazások. Nagy épületek: kórházak, iskolák, közintézmények stb. Szállodák: épületfutés, valamint úszómedencék, wellnessrészlegek stb. futése Lakóparkok: településrészek, lakóépületek stb. futése Pinkafeldi HERZ üzem A 800 kw teljesítményu BioFire kazán az egész telephely futését ellátja: Technikum (kutatóintézet), irodakomplexum és gyártóüzem a korszeru gyártósorokkal. Futött alapterület m 2 Fafeldolgozó üzemek: asztalosmuhelyek, bútorgyártók stb. A neckenmarkti távhoszolgáltatás: 2, egyenként 400 kw-os BioMatic és egy 800 kw-os BioFire kazán 117 épület futése Neckenmarktban

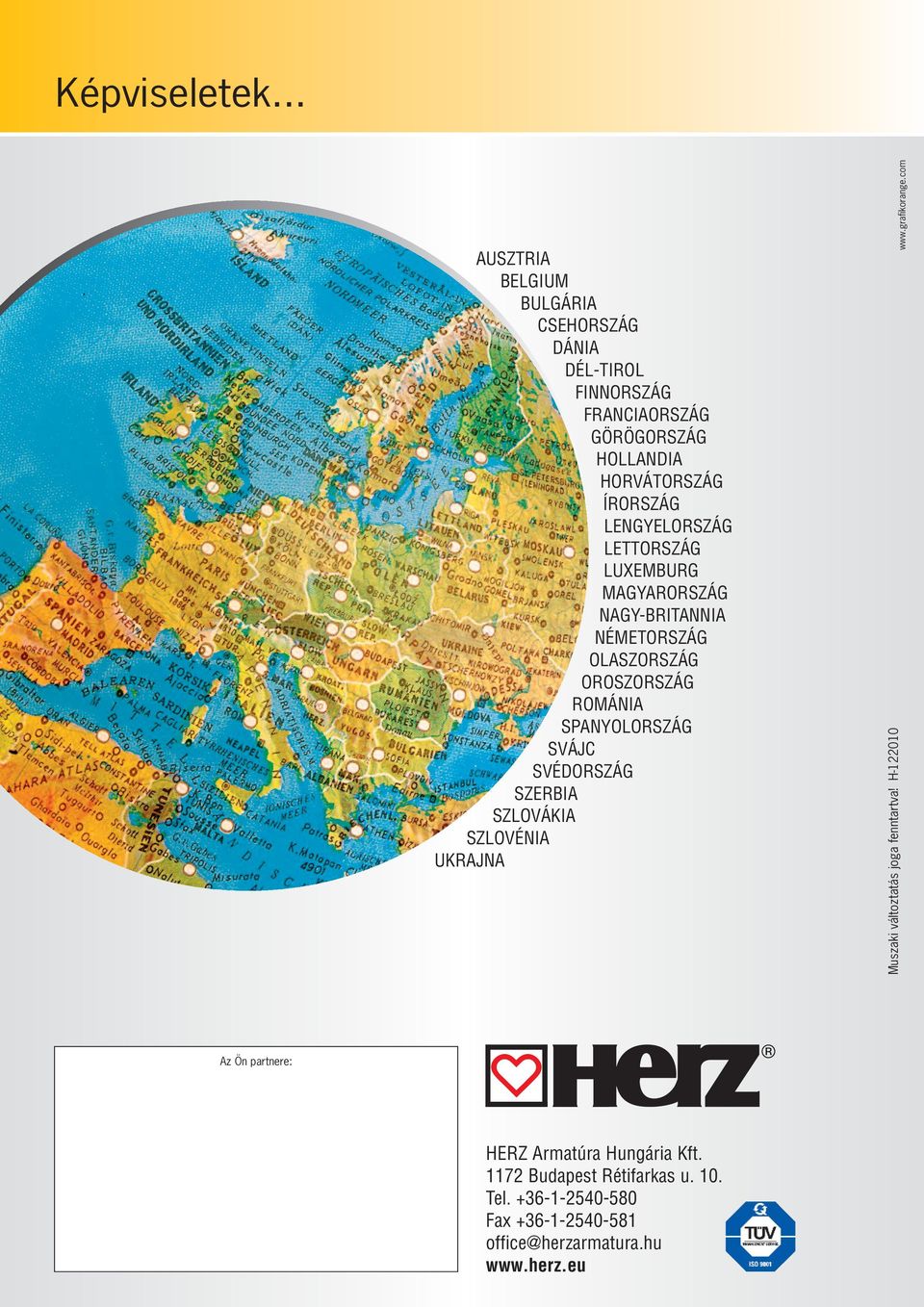

16 Képviseletek... AUSZTRIA BELGIUM BULGÁRIA CSEHORSZÁG DÁNIA DÉL-TIROL FINNORSZÁG FRANCIAORSZÁG GÖRÖGORSZÁG HOLLANDIA HORVÁTORSZÁG ÍRORSZÁG LENGYELORSZÁG LETTORSZÁG LUXEMBURG MAGYARORSZÁG NAGY-BRITANNIA NÉMETORSZÁG OLASZORSZÁG OROSZORSZÁG ROMÁNIA SPANYOLORSZÁG SVÁJC SVÉDORSZÁG SZERBIA SZLOVÁKIA SZLOVÉNIA UKRAJNA Muszaki változtatás joga fenntartva! H Az Ön partnere: HERZ Armatúra Hungária Kft Budapest Rétifarkas u. 10. Tel Fax
