1 HEGESZTŐGÉP TERMÉKKÍNÁLAT FORRÓLEVEGŐS HEGESZTŐGÉPEK EXTRÚDEREK TOMPAHEGESZTŐ GÉPEK

2 A tartály- és berendezésgyártás során a hatékony és eredményes munkához csak néhány dologra van szükség: a követelményeknek megfelelő alapanyagra, korszerű hegesztőgépekre, valamint egy olyan partnerre, aki támogatást tud nyújtani fontos kérdésekben, mint az anyagválasztás, a tervezés és a hegesztési technológia. Az Umundum Kft. támaszkodva beszállítói körére, többek között a Simona AG több évtizedes tapasztalatára széles félkész-termék-választékkal áll partnerei rendelkezésére. A cégnél elérhető lemezek, rudak, hegesztőpálcák, profilok, csövek és idomok kínálatát immár hegesztőgépek is kiegészítik. A Munsch GmbH extrúdereivel, a Forsthoff GmbH forrógázos (pálcás) kézi gépeivel és az Ingenia GmbH tompahegesztőivel a német ipar kiváló termékeit kínáljuk Önöknek. Ami pedig a tartálytervezést illeti: az érdeklődők rendelkezésére áll az FAB-Consult által kifejlesztett Tankdesigner tervező program. FORRÓLEVEGŐS (KÉZI) HEGESZTŐGÉPEK A pengékről és késekről híres Ingolstadban a Fortshoff GmbH ( több mint 30 éve gyárt forrólevegős gépeket. Ezek a berendezések a világ szinte valamennyi országába eljutottak. A termékek gyártása során igen magas szintű minőségi követelményeket támasztanak, mert tisztában vannak azzal, hogy ezeket a hegesztőgépeket gyakran igen zord körülmények között üzemeltetik. AZ UMUNDUM KFT. A TARTÁLY- ÉS BERENDEZÉSGYÁRTÓK SZÁMÁRA A KÖVETKEZŐKET KÍNÁLJA: > FORRÓGÁZOS (PÁLCÁS) KÉZI HEGESZTŐGÉPEK (FORSTHOFF) > EXTRÚDEREK (MUNSCH) > TOMPAHEGESZTŐ GÉPEK (INGENIA) > KIEGÉSZÍTŐK > PÓTALKATRÉSZEK > SZAKSZERVÍZ Gép- és technológia választás > A műanyag (PE, PP, PVC) tartály- és berendezésgyártás során általában a következő hegesztési eljárásokat használják: forrógázos (pálcás, kézi) hegesztés extrúderes hegesztés tompahegesztés > A vonatkozó szabványok és szakmai ajánlások betartása esetén mindhárom technológiával jó minőségű varratokat lehet készíteni. > Termelékenység tekintetében (különösen vastagabb lemezek esetében) a legkevésbé hatékony eljárás a pálcás (kézi) hegesztés, ennél termelékenyebb az extrúderes hegesztés, míg a legnagyobb hatékonyság a tompahegesztéssel érhető el. > Az extrúderek kiválasztása esetén fontos kritérium a gép ömledék-kitolási teljesítménye (kg/h). A legkisebb gépek esetében ez az érték 0,6 kg/h (2-3 mm-es lemezek hegesztésére), míg a legnagyobb gépek akár 6,5 kg/h teljesítményűek (40 mm-es lemez hegesztésére) is lehetnek. > A forrógázos gépek és az extrúderek saját levegőellátású és külső levegőellátású változatban egyaránt rendelkezésre állnak. > A forrólevegős gépek és extrúderek területén az elmúlt években egyre jobban terjed a szénkefementes technológia. Ez a megoldás csökkenti a karbantartás-igényt, növeli a készülék megbízhatóságát, jobb (rugalmasabb) hajtást biztosít, ráadásul csökken a gép tömege. > A tartálytervezés során figyelembe veendő hosszútávú hegesztési jóságfok: forrógázos (pálcás, kézi) hegesztés: 0,4 extrúderes hegesztés: 0,6 tompahegesztés: 0,8 A FORSTHOFF FORRÓLEVEGŐS KÍNÁLATA Megnevezés Jellemző Levegő-kibocsátás, l/min TUBE-Q Forrólevegős alapgép 400 TUBE-HB Mini-Electronic pisztoly + légellátó VENTO-Q Teljesítmény Levegő-hőmérséklet Zajszint Levegőkibocsátás Méretek Forrólevegős alapgép, szénkefementes VENTO-HB Mini-electronic pisztoly + légellátó, szénkefementes Mini-Electronic QUICK-S-Electronic Könnyű (0,4 kg) pisztoly (légellátást igényel) Ergonomikus markolatkialakítás, korszerű termék QUICK-L-ELECTRONIC A PRAKTIKUS A Quick-L-Electronic ezen termékcsalád egyik legkorszerűbb tagja. A forrólevegős szett szinte minden hőre lágyuló műanyag hegesztésére használható. Különleges jellemzők: > Stand-by kapcsoló (a hőmérséklet-beállítás nem változik) > Egyszerű szénkefecsere > Forgórész-védelem speciális szénkefével 1500 W C, fokozatmentesen <70 db 300 l/min 1,2 kg (3 m kábellel) QUICK-L-Electronic Stand-by kapcsolóval mm hossz, 52 mm markolat-átmérő TUBE-Q A MINDENES A Tube-Q forrólevegős szett szinte minden hőre lágyuló műanyag hegesztésére használható. Kialakítása egyszerű, robusztus, ennek ellenére a súlya viszonylag csekély. Teljesítmény 1500 W Max. levegő-hőmérséklet 700 C Zajszint Levegő kibocsátás FÚVÓKA RÖGZÍTŐ ADAPTEREK (Ø 5mm kónuszos, ill. belső M10 menetes kivitelben) HEFTELŐ FÚVÓKÁK (Ø 5mm kónuszos, ill. külső M10 menetes kivitelben) GYORSHEGESZTŐ FÚVÓKÁK kör- és háromszögletű pálcákhoz (Ø 5mm kónuszos, ill. külső M10 menetes kivitelben) <70 db 400 l/min 1,4 kg (kábellel együtt) TARTOZÉKOK A forrólevegős gépekhez a gyári kiegészítők széles körét kínáljuk.

3 EXTRÚZIÓS HEGESZTŐGÉPEK 1973-ban Erich Munsch kifejlesztette az első kézi extrudert, mely új korszakot nyitott a hőre lágyuló műanyagok hegesztésében. Az azóta eltelt több mint 40 év során a világ 5 kontinensén több mint 45,000 Munsch extruder talált gazdára, és ezzel a Munsch a piac vezető extrúdergyártója. A Munsch gépek levegőállítása minden új gépnél szénkefementes megoldású. A Munsch meghajtás-kínálata szénkefementes és szénkefés megoldásokat egyaránt tartalmaz. A szénkefementes meghajtás (pl. MAK-25-B, MAK-40-B) nyilvánvaló előnyei (hosszú élettartam, széles terhelési tartomány, alacsonyabb zajszint, stb.) valamivel nagyobb beruházási költség (Powerbox) mellett élvezhetők. Akik sokszor hegesztenek a műhelyen kívül, értékelni fogják a Munsch hagyományos (szénkefés) meghajtásait, melyek kis karbantartás-igényű, kimondottan a Munsch extrúderekhez kifejlesztett egységek (pl. MAK-18-S-B, MAK-18-B, Munsch Mini). MUNSCH MINI AZ INNOVATÍV A Munsch Mini e termékkategória kiemelkedően kiforrott tagja, mely forradalmasította az extrúderek piacát. A Munsch Mini használatával olyan, nehezen elérhető helyen lévő varratokat is extrúderrel lehet hegeszteni, melyeket korábban csak pálcás (kézi) géppel lehetett megoldani. (szénkefementes) 0,6 kg/h (Ø 3mm pálca) /PVC/ PVC-C/ PA/PU/ABS/PFA 3 mm 2-10 mm 3,4 kg 450 mm állvány, légterelő, szerszámkészlet, hegesztőpapucs (1 db), fém hordláda, 3 előmelegítő fúvóka, MAK-18-S-B A BELÉPŐ A MAK-18-S-B igen költséghatékony extrúder, melyet vékony és közepes vastagságú lemezek hegesztésére ajánlunk. A készülék igen könnyen kezelhető, kis tömegű, kompakt, kiforrott készülék. > Levegőhőmérséklet vezérlés 1,8 kg/h (Ø 4 mm pálca), 1,1 kg/h (Ø 3 mm pálca 4,8 kg 455 mm fogantyú, állvány, légterelő, hegesztőpapucs (1 db) MAK-18-B A LEGNÉPSZERŰBB A MAK-18-B extrúdert vékony és közepes vastagságú lemezek hegesztésére ajánlunk. A készülék igen könnyen kezelhető, kis tömegű, kompakt, kiforrott készülék. > Fűtött extrúder-csiga ház 1,8 kg/h (Ø 4 mm pálca), 1,1 kg/h (Ø 3 mm pálca) 5,5 kg 455 mm fogantyú, állvány, légterelő, hegesztőpapucs (1 db) A MUNSCH EXTRÚDER KÍNÁLATÁNAK TOVÁBBI ELEMEI Megnevezés Kitolás Hegeszthető lemezvastagság MAK-18-S-B 1,8 kg/h, Ø 4 mm /1,1 kg/h, Ø 3 mm MAK-25-B A MŰHELYEK KEDVENCE Korszerű, szénkefe-mentes, professzionális berendezés vékony és közepes vastagságú lemezek hegesztésére. DVS kompatibilis! > Fűtött extrúder-csiga ház Megjegyzés Munsch Mini 0,6 kg/h, Ø 3 mm 2-10 mm DVS kompatibilis MAK-18-B 1,8 kg/h, Ø 4 mm /1,1 kg/h, Ø 3 mm DVS kompatibilis MAK-32-S 3,2 kg/h, Ø 4 mm /1,8 kg/h, Ø 3 mm 8-30 mm MAK-32-B 3,2 kg/h, Ø 4 mm /1,8 kg/h, Ø 3 mm 8-30 mm DVS kompatibilis MAK-36-B 3,6 kg/h, Ø 5 mm /2,0 kg/h, Ø 4 mm 8-30 mm DVS kompatibilis MAK-58-B 5,8 kg/h, Ø 5 mm /3,8 kg/h, Ø 4 mm mm DVS kompatibilis 2,5 kg/h (Ø 4 mm pálca), 1,4 kg/h (Ø 3 mm pálca) 6 kg 470 mm MAK-25-B 2,5 kg/h, Ø 4 mm /1,4 kg/h, Ø 3 mm DVS kompatibilis, Powerbox-szal MAK-40-B 3,9 kg/h, Ø 5 mm /2,5 kg/h, Ø 4 mm 8-30 mm DVS kompatibilis, Powerbox-szal MAK-65-B 6,5 kg/h, Ø 5 mm /4,0 kg/h, Ø 4 mm mm DVS kompatibilis, Powerbox-szal A felsorolt típusok saját levegőellátással rendelkeznek. Egyes típusokat külső levegőellátással is szállítunk. Részletekért forduljon vevőszolgálatunkhoz, vagy látogassa meg a honlapot. fogantyú, állvány, légterelő, hegesztőpapucs (1 db)

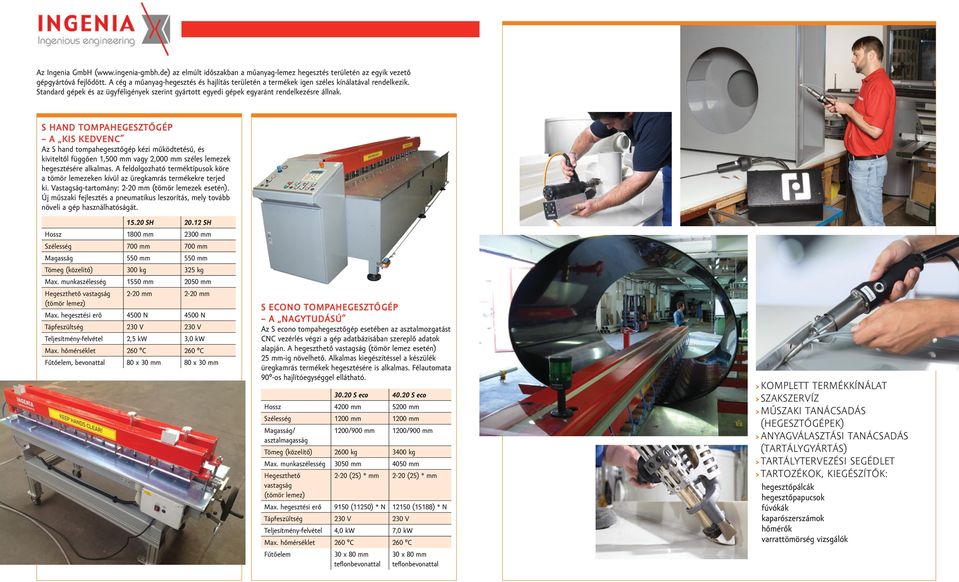

4 Az Ingenia GmbH ( az elmúlt időszakban a műanyag-lemez hegesztés területén az egyik vezető gépgyártóvá fejlődött. A cég a műanyag-hegesztés és hajlítás területén a termékek igen széles kínálatával rendelkezik. Standard gépek és az ügyféligények szerint gyártott egyedi gépek egyaránt rendelkezésre állnak. S HAND TOMPAHEGESZTŐGÉP A KIS KEDVENC Az S hand tompahegesztőgép kézi működtetésű, és kiviteltől függően 1,500 mm vagy 2,000 mm széles lemezek hegesztésére alkalmas. A feldolgozható terméktípusok köre a tömör lemezeken kívül az üregkamrás termékekre terjed ki. Vastagság-tartomány: 2-20 mm (tömör lemezek esetén). Új műszaki fejlesztés a pneumatikus leszorítás, mely tovább növeli a gép használhatóságát SH SH 1800 mm 2300 mm Szélesség 700 mm 700 mm Magasság 550 mm 550 mm (közelítő) 300 kg 325 kg Max. munkaszélesség 1550 mm 2050 mm Hegeszthető vastagság (tömör lemez) 2-20 mm 2-20 mm Max. hegesztési erő 4500 N 4500 N Tápfeszültség 230 V 230 V Teljesítmény-felvétel 2,5 kw 3,0 kw Max. hőmérséklet 260 C 260 C Fűtőelem, bevonattal 80 x 30 mm 80 x 30 mm S ECONO TOMPAHEGESZTŐGÉP A NAGYTUDÁSÚ Az S econo tompahegesztőgép esetében az asztalmozgatást CNC vezérlés végzi a gép adatbázisában szereplő adatok alapján. A hegeszthető vastagság (tömör lemez esetén) 25 mm-ig növelhető. Alkalmas kiegészítéssel a készülék üregkamrás termékek hegesztésére is alkalmas. Félautomata 90 -os hajlítóegységgel ellátható S eco S eco 4200 mm 5200 mm Szélesség 1200 mm 1200 mm Magasság/ asztalmagasság 1200/900 mm 1200/900 mm (közelítő) 2600 kg 3400 kg Max. munkaszélesség 3050 mm 4050 mm Hegeszthető vastagság (tömör lemez) 2-20 (25) * mm 2-20 (25) * mm Max. hegesztési erő 9150 (11250) * N (15188) * N Tápfeszültség 230 V 230 V Teljesítmény-felvétel 4,0 kw 7,0 kw Max. hőmérséklet 260 C 260 C > KOMPLETT TERMÉKKÍNÁLAT > SZAKSZERVÍZ > MŰSZAKI TANÁCSADÁS (HEGESZTŐGÉPEK) > ANYAGVÁLASZTÁSI TANÁCSADÁS (TARTÁLYGYÁRTÁS) > TARTÁLYTERVEZÉSI SEGÉDLET > TARTOZÉKOK, KIEGÉSZÍTŐK: hegesztőpálcák hegesztőpapucsok fúvókák kaparószerszámok hőmérők varrattömörség vizsgálók Fűtőelem 30 x 80 mm teflonbevonattal 30 x 80 mm teflonbevonattal

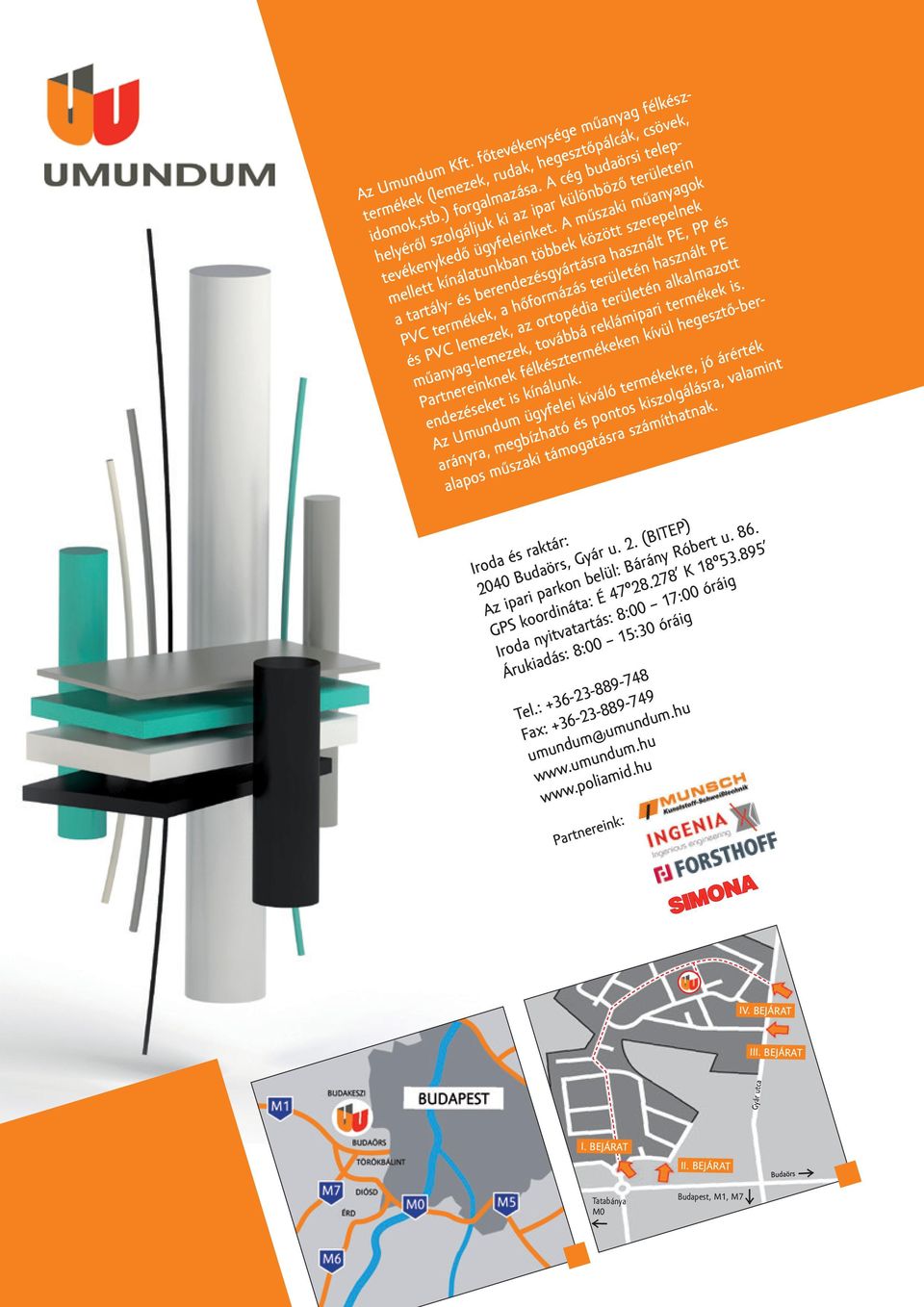

5 Az Umundum Kft. főtevékenysége műanyag félkésztermékek (leme zek, rudak, hegesztőpálcák, csövek, idomok,stb.) forgalmazása. A cég budaörsi telephelyéről szol gáljuk ki az ipar különböző területein tevékenykedő ügyfeleinket. A műszaki műanyagok mellett kínála tunk ban többek között szerepelnek a tartály- és berendezésgyártásra használt PE, PP és PVC termékek, a hőformázás területén használt PE és PVC lemezek, az ortopédia területén alkalmazott műanyag-lemezek, továbbá reklámipari termékek is. Partnereinknek félkésztermékeken kívül hegesztő-berendezéseket is kínálunk. Az Umundum ügyfelei kiváló termékekre, jó árérték arány ra, megbízható és pontos kiszolgálásra, valamint alapos mű szaki támogatásra számíthatnak. Iroda és raktár: 2040 Budaörs, Gyár u. 2. (BITEP) Az ipari parkon belül: Bárány Róbert u. 86. GPS koordináta: É K Iroda nyitvatartás: 8:00 17:00 óráig Árukiadás: 8:00 15:30 óráig Tel.: Fax: umundum@umundum.hu Partnereink: IV. BEJÁRAT III. BEJÁRAT I. BEJÁRAT II. BEJÁRAT Tatabánya M0 Budapest, M1, M7
