1 CARBOROBOT kazánok biomassza tüzelési gyakorlata Bíró Ernő Tóvári Péter I. Ökoenergetikai és IX. Biomassza Konferencia Sopron március 1-4.

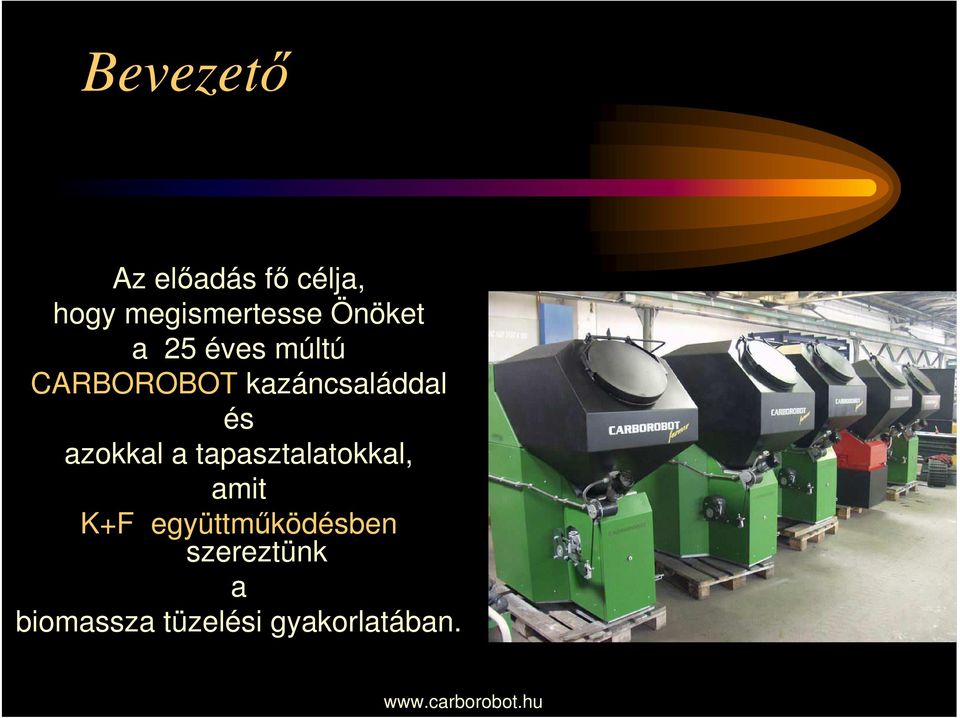

2 Bevezető Az előadás fő célja, hogy megismertesse Önöket a 25 éves múltú CARBOROBOT kazáncsaláddal és azokkal a tapasztalatokkal, amit K+F együttműködésben szereztünk a biomassza tüzelési gyakorlatában.

3 CARBO kontra BIO CARBOROBOT márkanév automata széntüzelés Már az első CARBOROBOT kazánok is ki lettek próbálva pellettel, faaprítékokkal, gabonákkal, - olyan anyagokkal, amit ma megújuló energiahordozóknak nevezünk Növekvő igény a melléktermékek és hulladékok energetikai hasznosítása iránt. Ennek eredményeképpen több helyen megvalósultak biomasszával működő rendszerek, CARBOROBOT kazánokra alapozva. A CARBOROBOT 25 éves története arról szól, hogy egy jó alapot nyújtó mechanikai és tüzeléstechnikai konstrukciót precíz és a lényeget érintő változtatásokkal hogyan lehet alkalmassá tenni a bio tüzelőanyagokra.

Ennek eredményeképpen több helyen megvalósultak biomasszával működő rendszerek, CARBOROBOT kazánokra alapozva.

4 A működési mód Tartályból gravitációsan, vagy csigán keresztül történő adagolás Szabályozottan forgó rostély, mint égéstér Salak kihordás Kalibrált füstgáz ventillátorral történő füstgázelszívás

5 A szabályozás Kis mennyiségű égő tüzelőanyag egy időben Jó szabályozhatóság Gyorsan csökkenthető vagy növelhető teljesítmény Szenes kazán esetében ezt a működést a CARBOROBOT vezette be.

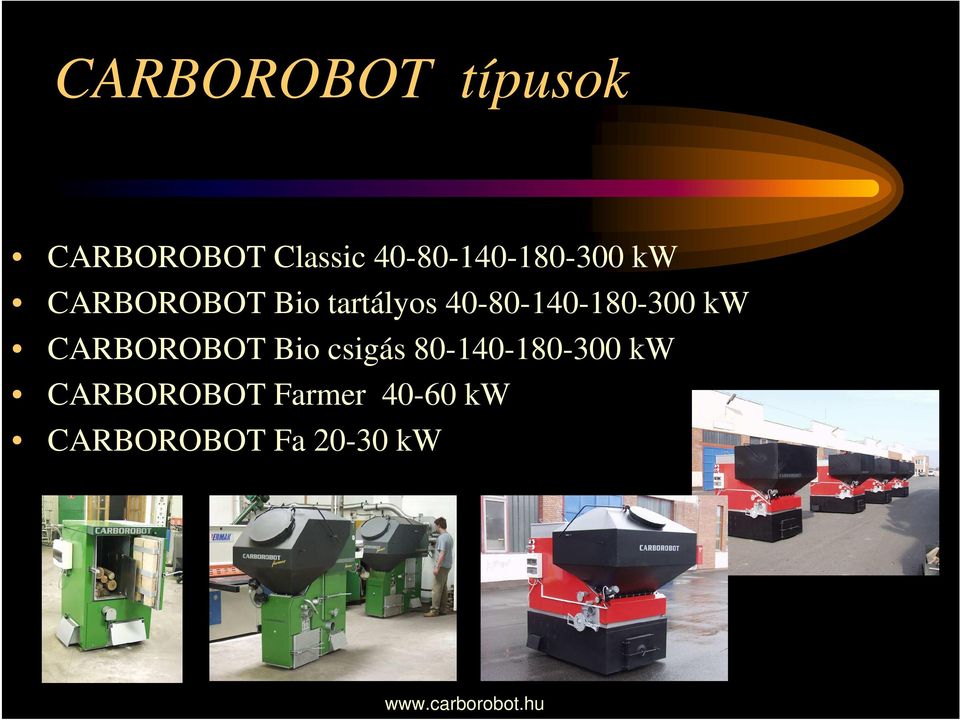

6 CARBOROBOT típusok CARBOROBOT Classic kw CARBOROBOT Bio tartályos kw CARBOROBOT Bio csigás kw CARBOROBOT Farmer kw CARBOROBOT Fa kw

40-80-140-180-300 kw CARBOROBOT Bio csigás

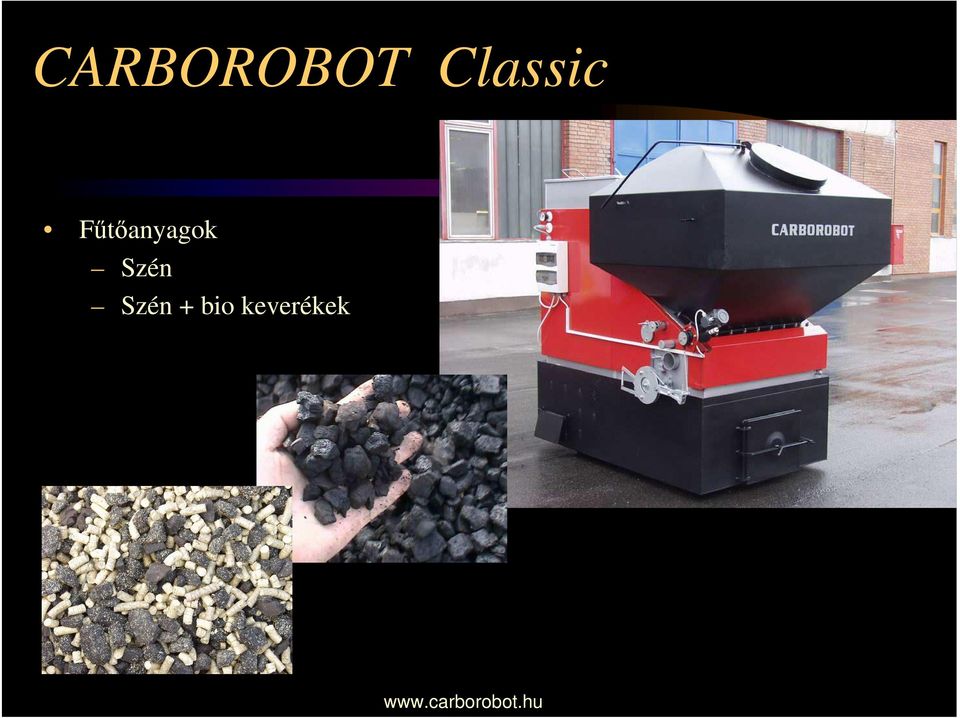

7 CARBOROBOT Classic Fűtőanyagok Szén Szén + bio keverékek

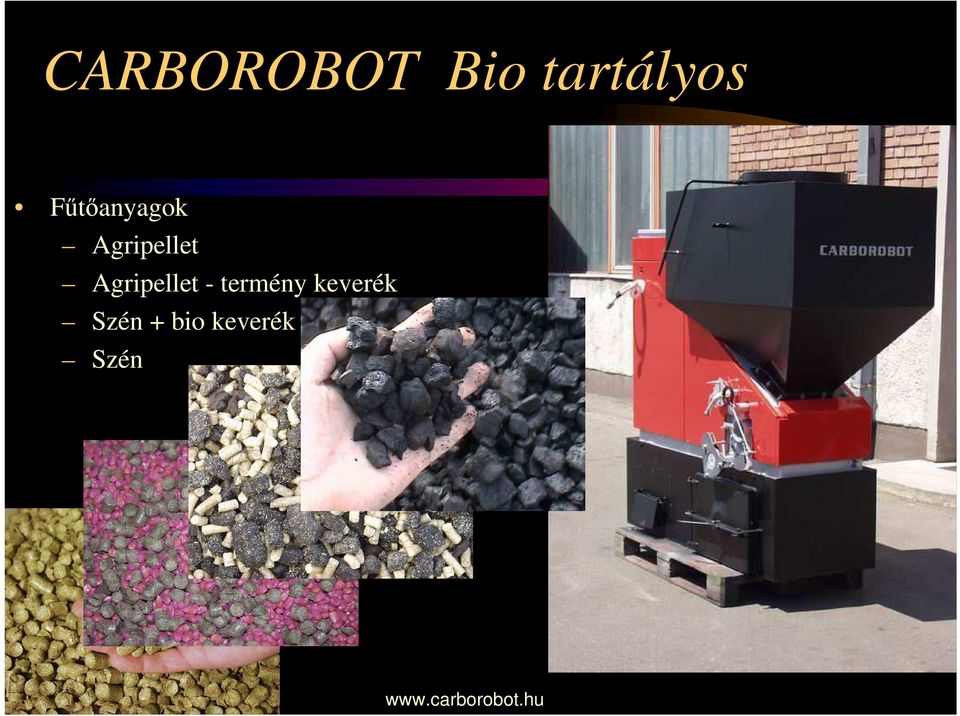

8 CARBOROBOT Bio tartályos Fűtőanyagok Agripellet Agripellet - termény keverék Szén + bio keverék Szén

9 CARBOROBOT Bio csigás Fűtőanyagok faapríték szecskázott anyagok

10 CARBOROBOT Farmer tartályos Fűtőanyagok Szén Szén + bio keverék Agripellet - termény keverék Agripellet Hasábfa, darabos hulladék

11 CARBOROBOT Fa Fűtőanyagok Hasábfa, darabos hulladék

12 Néhány szó a szénről... Szénfajták Barna és fekete szenek (daraszén, 5-25 mm) Lignitek (száraz és vizes formában, 45% nedvességig) Száraz tőzeg és ebből készült brikettek ELŐNY Magas fűtőérték Jól tárolható Stabil világpiaci ár és beszerezhetőség HÁTRÁNY Magas salak tartalom Változó, ill. magas kéntartalom (0,5-5%) Fosszilis, vagyis nem megújuló

formában, 45% nedvességig) Száraz tőzeg és ebből készült brikettek ELŐNY Magas

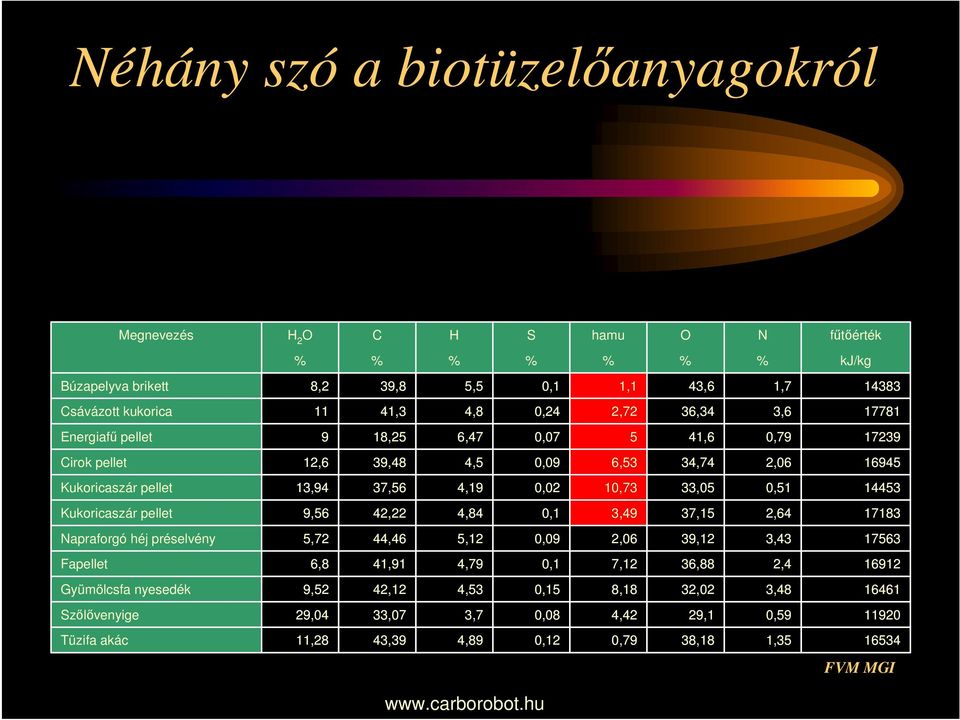

13 Néhány szó a biotüzelőanyagokról Megnevezés H 2 O C H S hamu O N fűtőérték % % % % % % % kj/kg Búzapelyva brikett 8,2 39,8 5,5 0,1 1,1 43,6 1, Csávázott kukorica 11 41,3 4,8 0,24 2,72 36,34 3, Energiafű pellet 9 18,25 6,47 0, ,6 0, Cirok pellet 12,6 39,48 4,5 0,09 6,53 34,74 2, Kukoricaszár pellet 13,94 37,56 4,19 0,02 10,73 33,05 0, Kukoricaszár pellet 9,56 42,22 4,84 0,1 3,49 37,15 2, Napraforgó héj préselvény 5,72 44,46 5,12 0,09 2,06 39,12 3, Fapellet 6,8 41,91 4,79 0,1 7,12 36,88 2, Gyümölcsfa nyesedék 9,52 42,12 4,53 0,15 8,18 32,02 3, Szőlővenyige 29,04 33,07 3,7 0,08 4,42 29,1 0, Tüzifa akác 11,28 43,39 4,89 0,12 0,79 38,18 1, FVM MGI

0,51 14453 Kukoricaszár pellet 9,56 42,22 4,84 0,1 3,49 37,15 2,64 17183 Napraforgó héj préselvény 5,72 44,46 5,12 0,09 2,06 39,12 3,43 17563 Fapellet 6,8 41,91 4,79 0,1 7,12 36,88 2,4

14 A salakok összesülése Mivel a CARBOROBOT a szénfajták változatossága miatt fel van készítve az olvadós, ragadós salakokkal való működésre, így ismerős a biomassza salakolvadása (pl a szalma, vagy az energiafű esetében). A tűztér geometriája és a rostélyszerkezet vezérlése fennakadás nélkül távolítja el a tűztérből a nagymennyiségű, akár összetapadt salakot is.

salakolvadása (pl a szalma, vagy az energiafű esetében).

15 Bóly ZRT 300kW 2005 decembere óta üzemelő 300kW-os CARBOROBOT Classic kazán, energiafű pellettel, bolygatott tartállyal. A kazán automatikusan működve látja el az RT központi épületét, irodáit. Az üzemi tapasztalatok alapján egy helyhez szabott töltőrendszer tervezése zajlik, a kicsi belmagasság miatt, hogy a 6-8 órás töltési ciklust hosszabbra lehessen növelni. Fogyasztása 1-2 tonna naponta. Előzetes mérések alapján emissziója a hazai határértékeken belül van.

Az üzemi tapasztalatok alapján egy helyhez szabott töltőrendszer tervezése zajlik, a kicsi belmagasság miatt, hogy a

16 Pfneiszl pincészet (Ausztria) 140kW 2006 januárjában lett telepítve Deutschkreutz-ba egy 140kW-os CARBOROBOT Classic Bio Repceolaj préseléskor keletkezett pellettel fűti a 250m2 lakóházat és az 1500m2 pincészetet. Egy tartály repcepellet 2 napi automatikus működéshez elég. A bolygatott tartály csigával van töltve.

keletkezett pellettel fűti a 250m2 lakóházat és az 1500m2 pincészetet.

17 Csehország Litvínov faapríték 1MW 2001-ben Csehországban megvalósított fűtőmű faapríték tüzelésre. A 400 kw és 600 kw CARBOROBOT és a töltőrendszer egyedi gyártású A töltés csigás, közös zárt tartályból.

18 Csepel - biomassza és szén 60 kw 2005 tavasza óta folyamatosan üzemelő CARBOROBOT Farmer 60kW Tucatnyi teszt fűtőanyag került kipróbálásra benne. A CARBORBOT üzemét és irodáit jelenleg is ez fűti. Jellemzően fával és pelletszén keverékkel üzemeltetve, bolygatott tartályos kazán kialakítással

benne. A CARBORBOT üzemét és irodáit jelenleg is ez fűti.

19 Telepítési példák Faapríték rendszerek csigás töltéssel

20 Telepítési példák 300kW, 1MW és 1,8 MW rendszerek szénre

21 Telepítési példák 600 kw-os konténer rendszer

22 Mivel fűtsünk? Mi evvel fűtünk! Köszönjük figyelmüket!
