1 Hajtástechnika \ Hajtásautomatizálás \ Rendszerintegráció \ Szolgáltatások Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek Kiadás / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

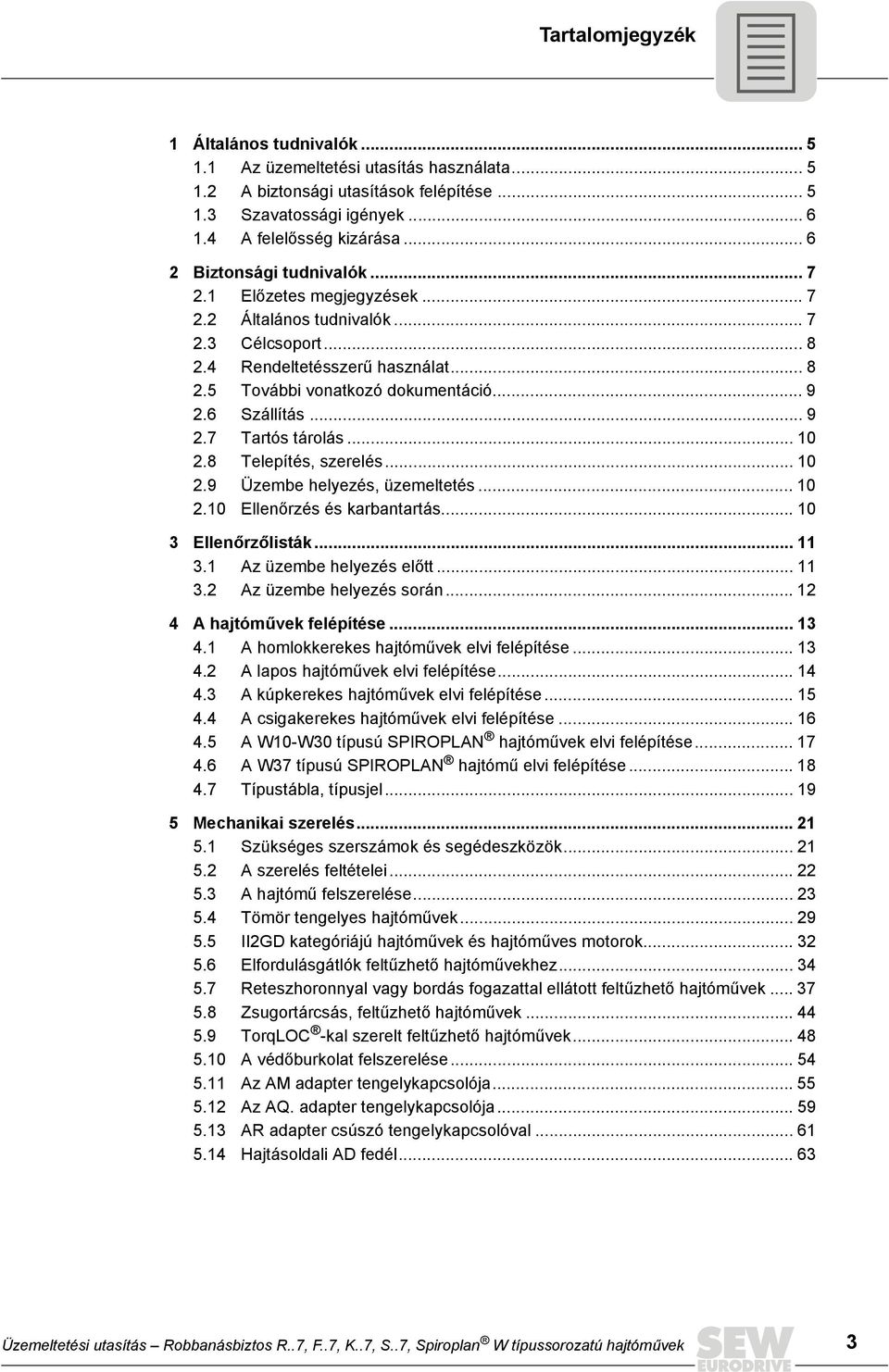

3 Tartalomjegyzék 1 Általános tudnivalók Az üzemeltetési utasítás használata A biztonsági utasítások felépítése Szavatossági igények A felelősség kizárása Biztonsági tudnivalók Előzetes megjegyzések Általános tudnivalók Célcsoport Rendeltetésszerű használat További vonatkozó dokumentáció Szállítás Tartós tárolás Telepítés, szerelés Üzembe helyezés, üzemeltetés Ellenőrzés és karbantartás Ellenőrzőlisták Az üzembe helyezés előtt Az üzembe helyezés során A hajtóművek felépítése A homlokkerekes hajtóművek elvi felépítése A lapos hajtóművek elvi felépítése A kúpkerekes hajtóművek elvi felépítése A csigakerekes hajtóművek elvi felépítése A W10-W30 típusú SPIROPLAN hajtóművek elvi felépítése A W37 típusú SPIROPLAN hajtómű elvi felépítése Típustábla, típusjel Mechanikai szerelés Szükséges szerszámok és segédeszközök A szerelés feltételei A hajtómű felszerelése Tömör tengelyes hajtóművek II2GD kategóriájú hajtóművek és hajtóműves motorok Elfordulásgátlók feltűzhető hajtóművekhez Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek Zsugortárcsás, feltűzhető hajtóművek TorqLOC -kal szerelt feltűzhető hajtóművek A védőburkolat felszerelése Az AM adapter tengelykapcsolója Az AQ. adapter tengelykapcsolója AR adapter csúszó tengelykapcsolóval Hajtásoldali AD fedél Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 3

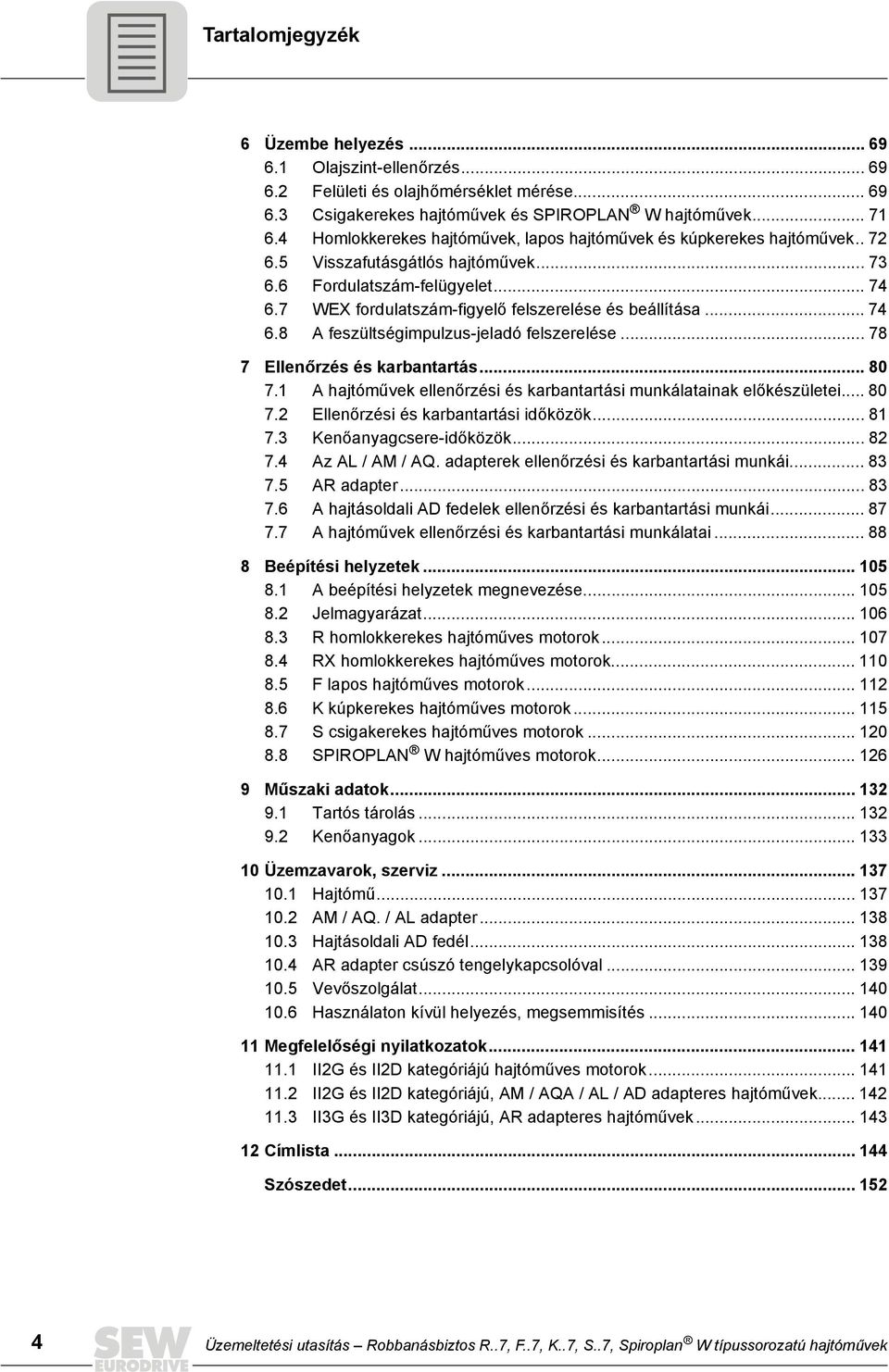

4 Tartalomjegyzék 6 Üzembe helyezés Olajszint-ellenőrzés Felületi és olajhőmérséklet mérése Csigakerekes hajtóművek és SPIROPLAN W hajtóművek Homlokkerekes hajtóművek, lapos hajtóművek és kúpkerekes hajtóművek Visszafutásgátlós hajtóművek Fordulatszám-felügyelet WEX fordulatszám-figyelő felszerelése és beállítása A feszültségimpulzus-jeladó felszerelése Ellenőrzés és karbantartás A hajtóművek ellenőrzési és karbantartási munkálatainak előkészületei Ellenőrzési és karbantartási időközök Kenőanyagcsere-időközök Az AL / AM / AQ. adapterek ellenőrzési és karbantartási munkái AR adapter A hajtásoldali AD fedelek ellenőrzési és karbantartási munkái A hajtóművek ellenőrzési és karbantartási munkálatai Beépítési helyzetek A beépítési helyzetek megnevezése Jelmagyarázat R homlokkerekes hajtóműves motorok RX homlokkerekes hajtóműves motorok F lapos hajtóműves motorok K kúpkerekes hajtóműves motorok S csigakerekes hajtóműves motorok SPIROPLAN W hajtóműves motorok Műszaki adatok Tartós tárolás Kenőanyagok Üzemzavarok, szerviz Hajtómű AM / AQ. / AL adapter Hajtásoldali AD fedél AR adapter csúszó tengelykapcsolóval Vevőszolgálat Használaton kívül helyezés, megsemmisítés Megfelelőségi nyilatkozatok II2G és II2D kategóriájú hajtóműves motorok II2G és II2D kategóriájú, AM / AQA / AL / AD adapteres hajtóművek II3G és II3D kategóriájú, AR adapteres hajtóművek Címlista Szószedet Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

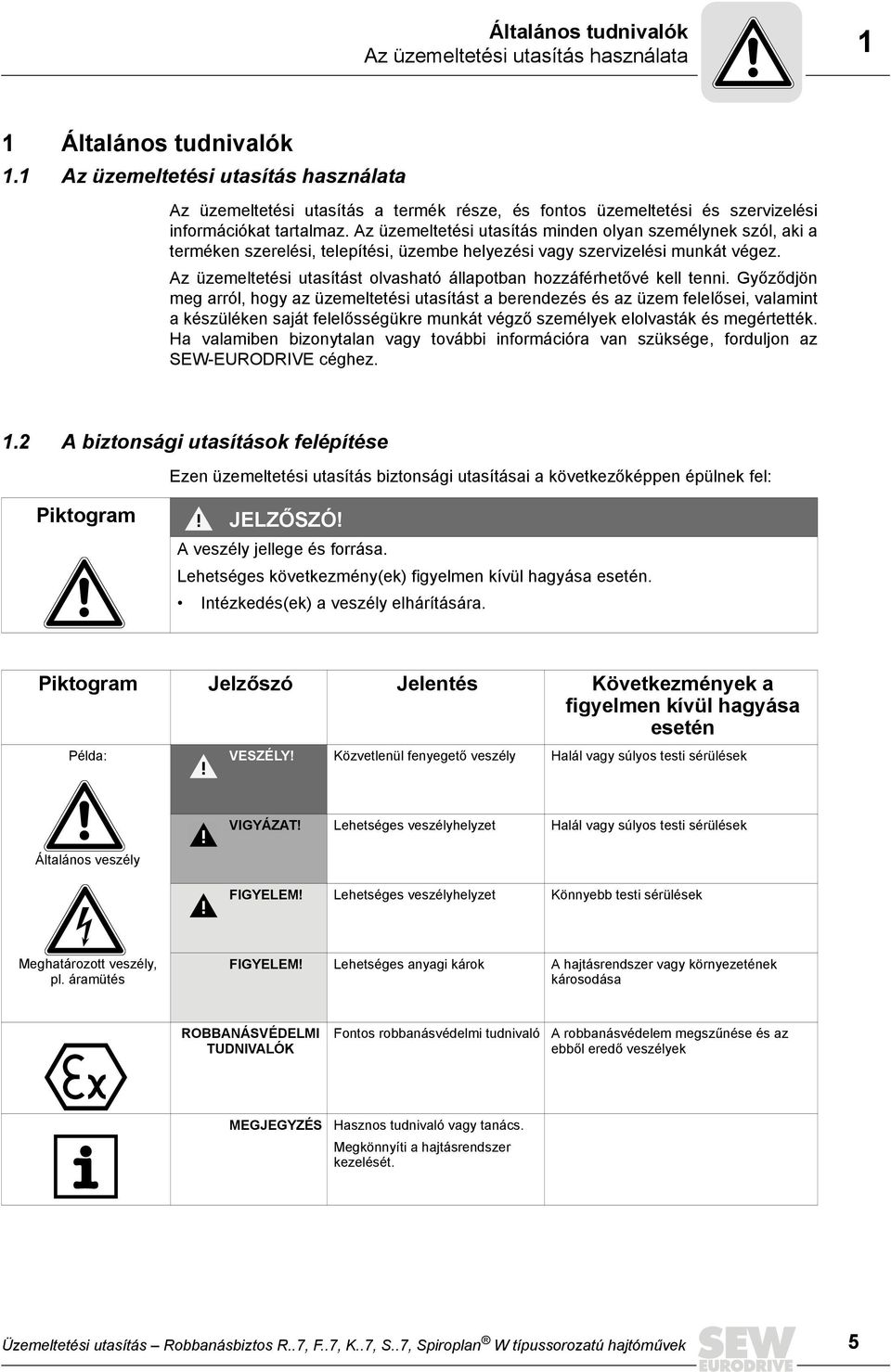

5 Általános tudnivalók Az üzemeltetési utasítás használata 1 1 Általános tudnivalók 1.1 Az üzemeltetési utasítás használata Az üzemeltetési utasítás a termék része, és fontos üzemeltetési és szervizelési információkat tartalmaz. Az üzemeltetési utasítás minden olyan személynek szól, aki a terméken szerelési, telepítési, üzembe helyezési vagy szervizelési munkát végez. Az üzemeltetési utasítást olvasható állapotban hozzáférhetővé kell tenni. Győződjön meg arról, hogy az üzemeltetési utasítást a berendezés és az üzem felelősei, valamint a készüléken saját felelősségükre munkát végző személyek elolvasták és megértették. Ha valamiben bizonytalan vagy további információra van szüksége, forduljon az SEW-EURODRIVE céghez. 1.2 A biztonsági utasítások felépítése Ezen üzemeltetési utasítás biztonsági utasításai a következőképpen épülnek fel: Piktogram JELZŐSZÓ! A veszély jellege és forrása. Lehetséges következmény(ek) figyelmen kívül hagyása esetén. Intézkedés(ek) a veszély elhárítására. Piktogram Jelzőszó Jelentés Következmények a figyelmen kívül hagyása esetén Példa: VESZÉLY! Közvetlenül fenyegető veszély Halál vagy súlyos testi sérülések Általános veszély VIGYÁZAT! Lehetséges veszélyhelyzet Halál vagy súlyos testi sérülések FIGYELEM! Lehetséges veszélyhelyzet Könnyebb testi sérülések Meghatározott veszély, pl. áramütés FIGYELEM! Lehetséges anyagi károk A hajtásrendszer vagy környezetének károsodása ROBBANÁSVÉDELMI TUDNIVALÓK Fontos robbanásvédelmi tudnivaló A robbanásvédelem megszűnése és az ebből eredő veszélyek MEGJEGYZÉS Hasznos tudnivaló vagy tanács. Megkönnyíti a hajtásrendszer kezelését. Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 5

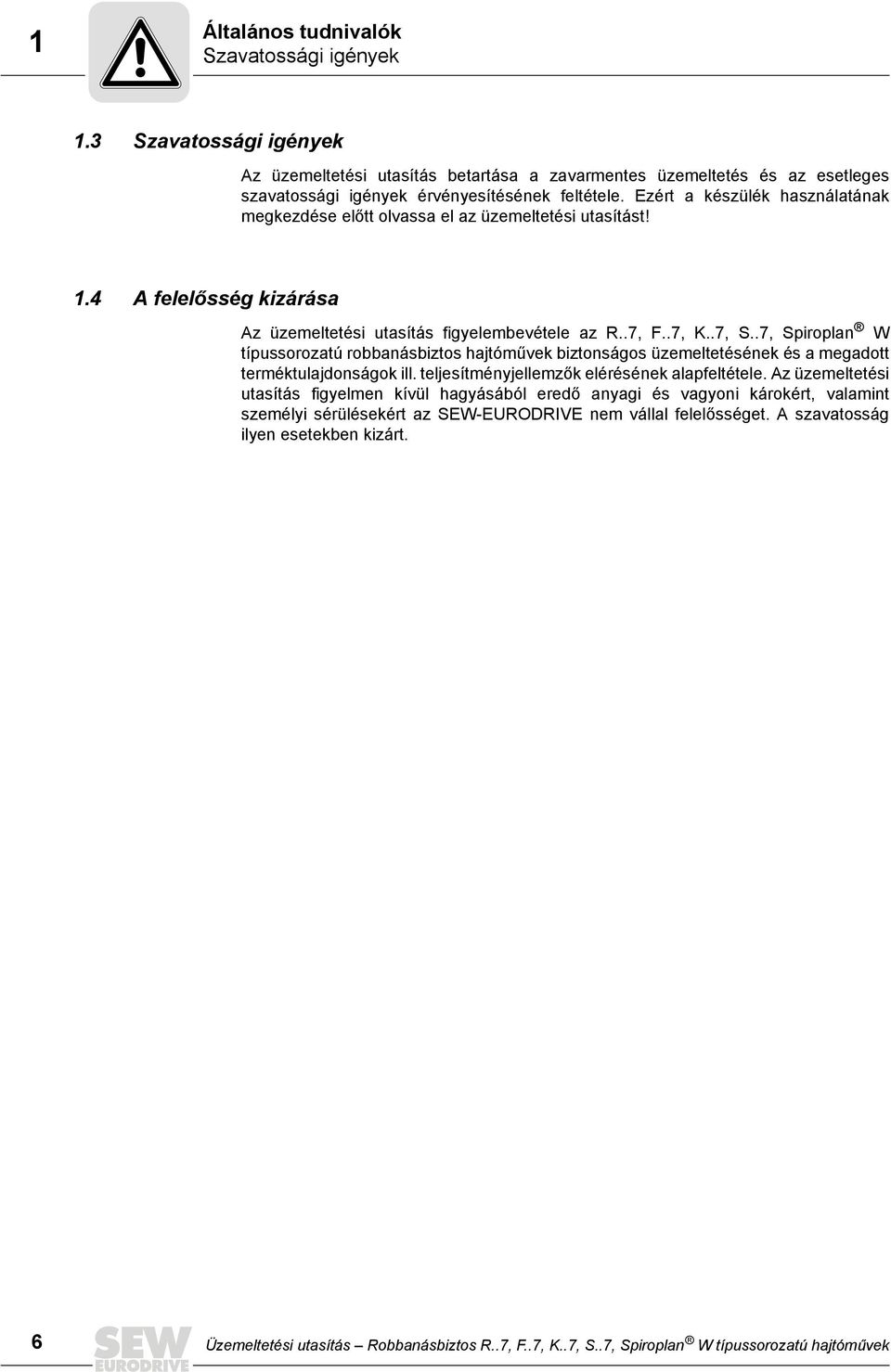

6 1 Általános tudnivalók Szavatossági igények 1.3 Szavatossági igények Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges szavatossági igények érvényesítésének feltétele. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! 1.4 A felelősség kizárása Az üzemeltetési utasítás figyelembevétele az R..7, F..7, K..7, S..7, Spiroplan W típussorozatú robbanásbiztos hajtóművek biztonságos üzemeltetésének és a megadott terméktulajdonságok ill. teljesítményjellemzők elérésének alapfeltétele. Az üzemeltetési utasítás figyelmen kívül hagyásából eredő anyagi és vagyoni károkért, valamint személyi sérülésekért az SEW-EURODRIVE nem vállal felelősséget. A szavatosság ilyen esetekben kizárt. 6 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

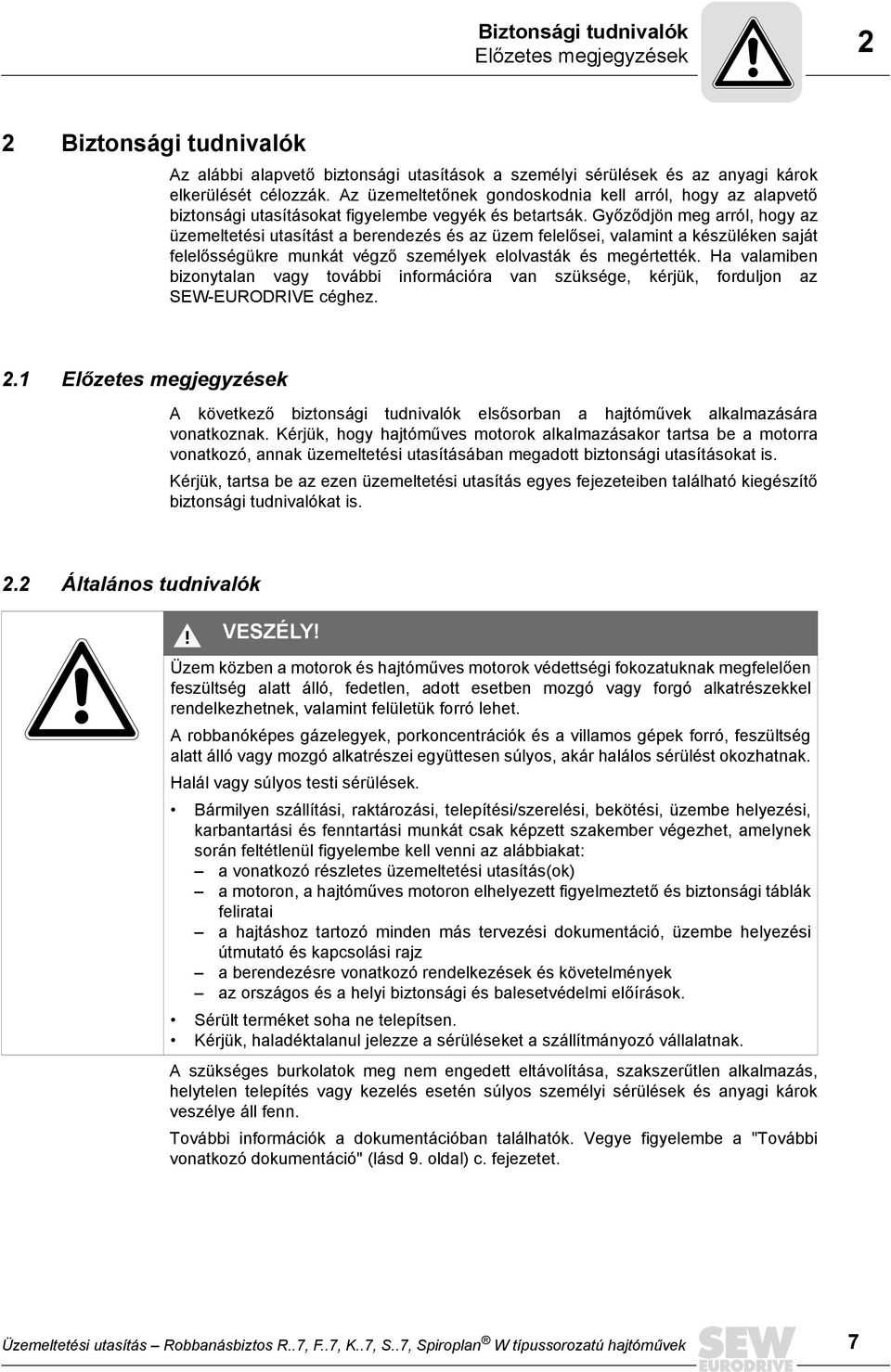

7 Biztonsági tudnivalók Előzetes megjegyzések 2 2 Biztonsági tudnivalók Az alábbi alapvető biztonsági utasítások a személyi sérülések és az anyagi károk elkerülését célozzák. Az üzemeltetőnek gondoskodnia kell arról, hogy az alapvető biztonsági utasításokat figyelembe vegyék és betartsák. Győződjön meg arról, hogy az üzemeltetési utasítást a berendezés és az üzem felelősei, valamint a készüléken saját felelősségükre munkát végző személyek elolvasták és megértették. Ha valamiben bizonytalan vagy további információra van szüksége, kérjük, forduljon az SEW-EURODRIVE céghez. 2.1 Előzetes megjegyzések A következő biztonsági tudnivalók elsősorban a hajtóművek alkalmazására vonatkoznak. Kérjük, hogy hajtóműves motorok alkalmazásakor tartsa be a motorra vonatkozó, annak üzemeltetési utasításában megadott biztonsági utasításokat is. Kérjük, tartsa be az ezen üzemeltetési utasítás egyes fejezeteiben található kiegészítő biztonsági tudnivalókat is. 2.2 Általános tudnivalók VESZÉLY! Üzem közben a motorok és hajtóműves motorok védettségi fokozatuknak megfelelően feszültség alatt álló, fedetlen, adott esetben mozgó vagy forgó alkatrészekkel rendelkezhetnek, valamint felületük forró lehet. A robbanóképes gázelegyek, porkoncentrációk és a villamos gépek forró, feszültség alatt álló vagy mozgó alkatrészei együttesen súlyos, akár halálos sérülést okozhatnak. Halál vagy súlyos testi sérülések. Bármilyen szállítási, raktározási, telepítési/szerelési, bekötési, üzembe helyezési, karbantartási és fenntartási munkát csak képzett szakember végezhet, amelynek során feltétlenül figyelembe kell venni az alábbiakat: a vonatkozó részletes üzemeltetési utasítás(ok) a motoron, a hajtóműves motoron elhelyezett figyelmeztető és biztonsági táblák feliratai a hajtáshoz tartozó minden más tervezési dokumentáció, üzembe helyezési útmutató és kapcsolási rajz a berendezésre vonatkozó rendelkezések és követelmények az országos és a helyi biztonsági és balesetvédelmi előírások. Sérült terméket soha ne telepítsen. Kérjük, haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. A szükséges burkolatok meg nem engedett eltávolítása, szakszerűtlen alkalmazás, helytelen telepítés vagy kezelés esetén súlyos személyi sérülések és anyagi károk veszélye áll fenn. További információk a dokumentációban találhatók. Vegye figyelembe a "További vonatkozó dokumentáció" (lásd 9. oldal) c. fejezetet. Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 7

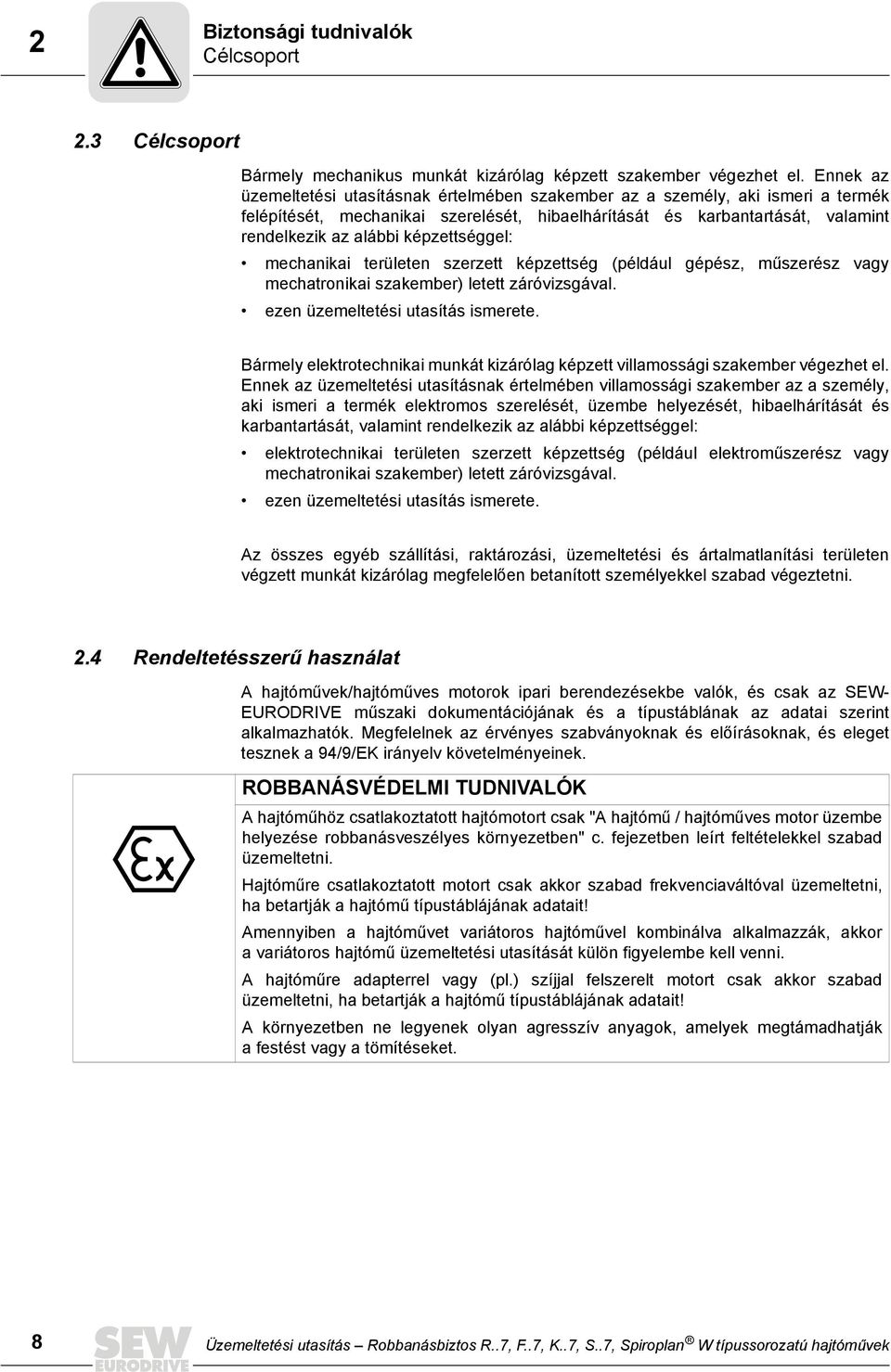

8 2 Biztonsági tudnivalók Célcsoport 2.3 Célcsoport Bármely mechanikus munkát kizárólag képzett szakember végezhet el. Ennek az üzemeltetési utasításnak értelmében szakember az a személy, aki ismeri a termék felépítését, mechanikai szerelését, hibaelhárítását és karbantartását, valamint rendelkezik az alábbi képzettséggel: mechanikai területen szerzett képzettség (például gépész, műszerész vagy mechatronikai szakember) letett záróvizsgával. ezen üzemeltetési utasítás ismerete. Bármely elektrotechnikai munkát kizárólag képzett villamossági szakember végezhet el. Ennek az üzemeltetési utasításnak értelmében villamossági szakember az a személy, aki ismeri a termék elektromos szerelését, üzembe helyezését, hibaelhárítását és karbantartását, valamint rendelkezik az alábbi képzettséggel: elektrotechnikai területen szerzett képzettség (például elektroműszerész vagy mechatronikai szakember) letett záróvizsgával. ezen üzemeltetési utasítás ismerete. Az összes egyéb szállítási, raktározási, üzemeltetési és ártalmatlanítási területen végzett munkát kizárólag megfelelően betanított személyekkel szabad végeztetni. 2.4 Rendeltetésszerű használat A hajtóművek/hajtóműves motorok ipari berendezésekbe valók, és csak az SEW- EURODRIVE műszaki dokumentációjának és a típustáblának az adatai szerint alkalmazhatók. Megfelelnek az érvényes szabványoknak és előírásoknak, és eleget tesznek a 94/9/EK irányelv követelményeinek. ROBBANÁSVÉDELMI TUDNIVALÓK A hajtóműhöz csatlakoztatott hajtómotort csak "A hajtómű / hajtóműves motor üzembe helyezése robbanásveszélyes környezetben" c. fejezetben leírt feltételekkel szabad üzemeltetni. Hajtóműre csatlakoztatott motort csak akkor szabad frekvenciaváltóval üzemeltetni, ha betartják a hajtómű típustáblájának adatait! Amennyiben a hajtóművet variátoros hajtóművel kombinálva alkalmazzák, akkor a variátoros hajtómű üzemeltetési utasítását külön figyelembe kell venni. A hajtóműre adapterrel vagy (pl.) szíjjal felszerelt motort csak akkor szabad üzemeltetni, ha betartják a hajtómű típustáblájának adatait! A környezetben ne legyenek olyan agresszív anyagok, amelyek megtámadhatják a festést vagy a tömítéseket. 8 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

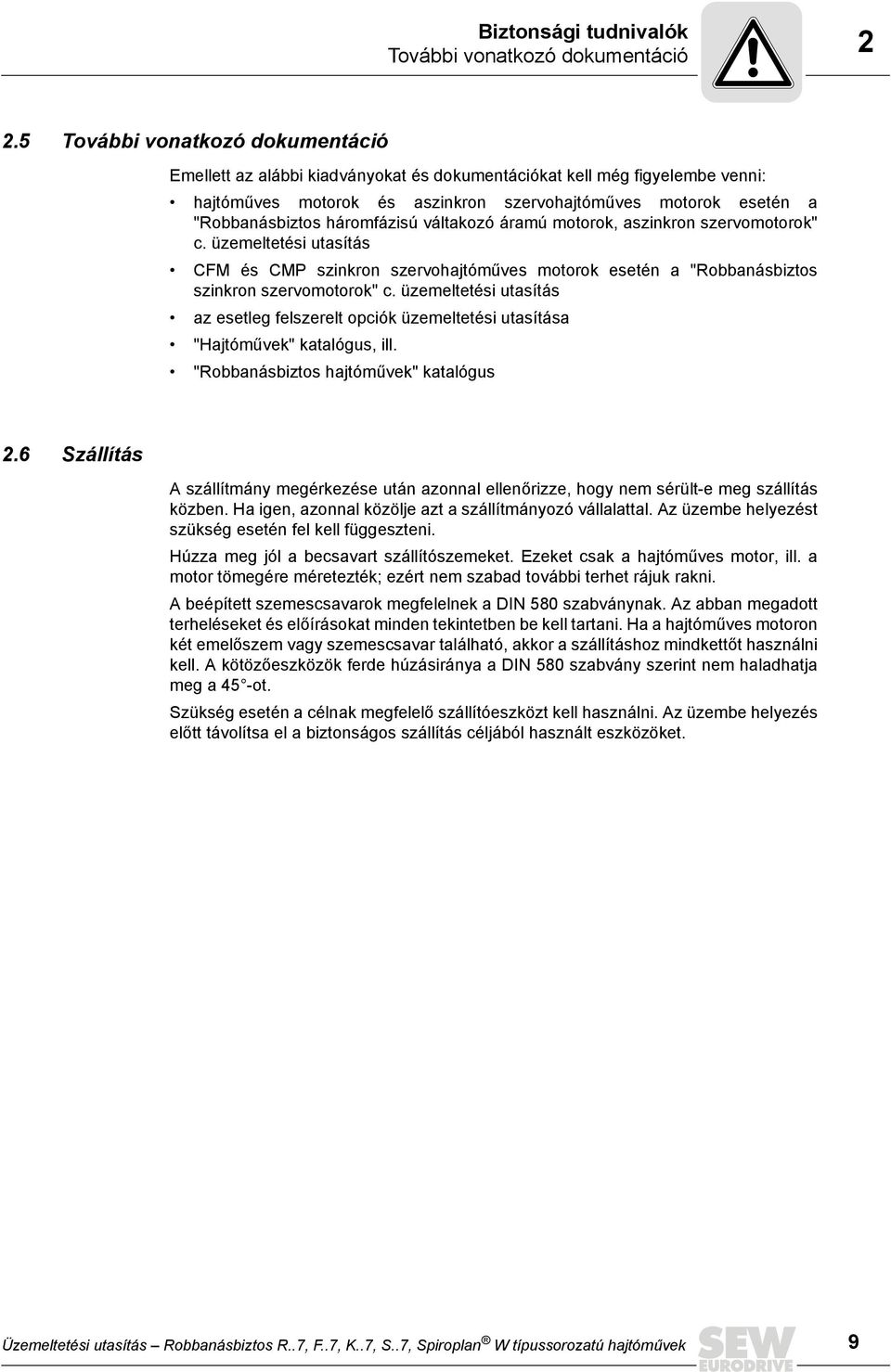

9 Biztonsági tudnivalók További vonatkozó dokumentáció További vonatkozó dokumentáció Emellett az alábbi kiadványokat és dokumentációkat kell még figyelembe venni: hajtóműves motorok és aszinkron szervohajtóműves motorok esetén a "Robbanásbiztos háromfázisú váltakozó áramú motorok, aszinkron szervomotorok" c. üzemeltetési utasítás CFM és CMP szinkron szervohajtóműves motorok esetén a "Robbanásbiztos szinkron szervomotorok" c. üzemeltetési utasítás az esetleg felszerelt opciók üzemeltetési utasítása "Hajtóművek" katalógus, ill. "Robbanásbiztos hajtóművek" katalógus 2.6 Szállítás A szállítmány megérkezése után azonnal ellenőrizze, hogy nem sérült-e meg szállítás közben. Ha igen, azonnal közölje azt a szállítmányozó vállalattal. Az üzembe helyezést szükség esetén fel kell függeszteni. Húzza meg jól a becsavart szállítószemeket. Ezeket csak a hajtóműves motor, ill. a motor tömegére méretezték; ezért nem szabad további terhet rájuk rakni. A beépített szemescsavarok megfelelnek a DIN 580 szabványnak. Az abban megadott terheléseket és előírásokat minden tekintetben be kell tartani. Ha a hajtóműves motoron két emelőszem vagy szemescsavar található, akkor a szállításhoz mindkettőt használni kell. A kötözőeszközök ferde húzásiránya a DIN 580 szabvány szerint nem haladhatja meg a 45 -ot. Szükség esetén a célnak megfelelő szállítóeszközt kell használni. Az üzembe helyezés előtt távolítsa el a biztonságos szállítás céljából használt eszközöket. Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 9

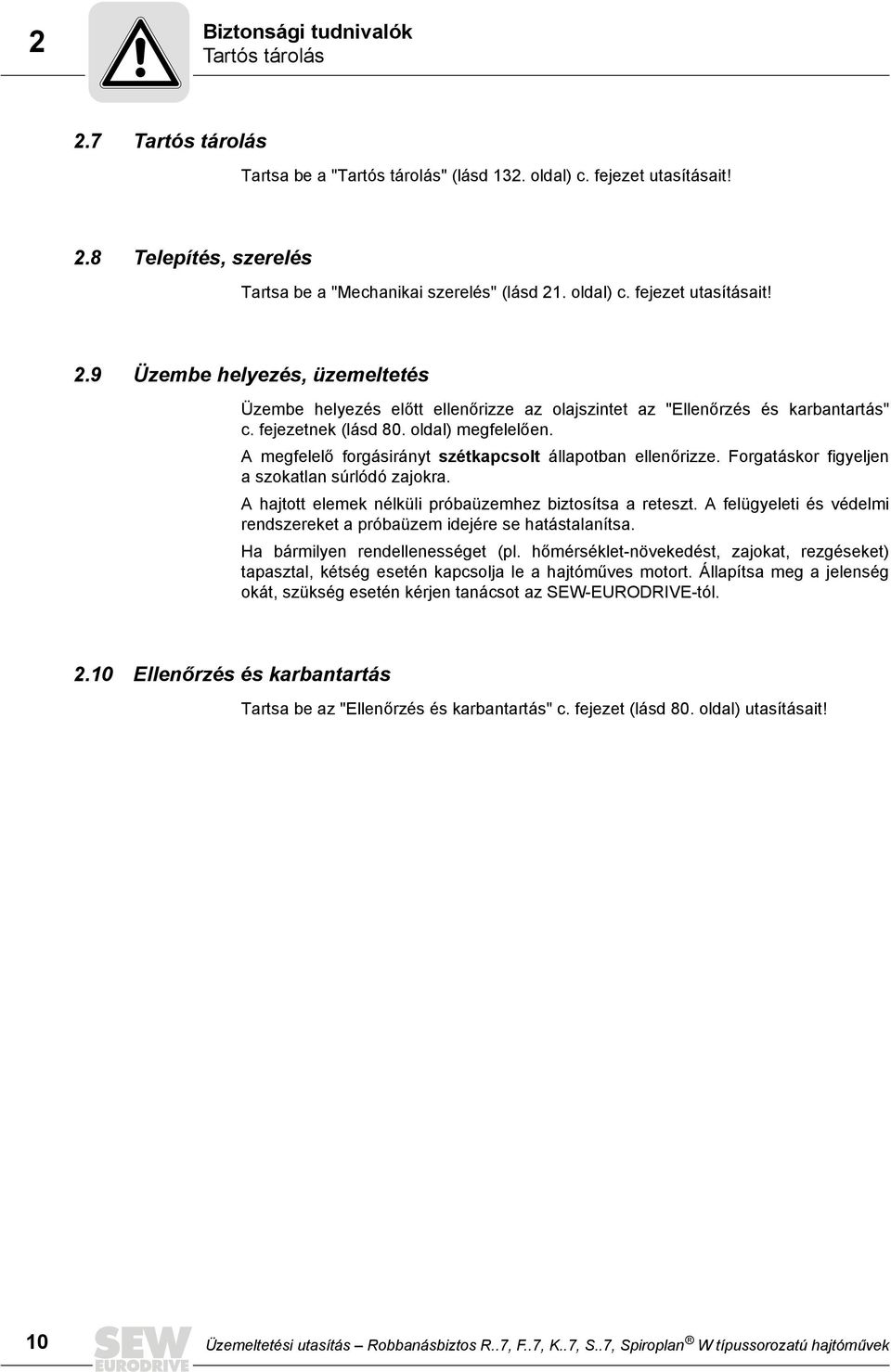

10 2 Biztonsági tudnivalók Tartós tárolás 2.7 Tartós tárolás Tartsa be a "Tartós tárolás" (lásd 132. oldal) c. fejezet utasításait! 2.8 Telepítés, szerelés Tartsa be a "Mechanikai szerelés" (lásd 21. oldal) c. fejezet utasításait! 2.9 Üzembe helyezés, üzemeltetés Üzembe helyezés előtt ellenőrizze az olajszintet az "Ellenőrzés és karbantartás" c. fejezetnek (lásd 80. oldal) megfelelően. A megfelelő forgásirányt szétkapcsolt állapotban ellenőrizze. Forgatáskor figyeljen a szokatlan súrlódó zajokra. A hajtott elemek nélküli próbaüzemhez biztosítsa a reteszt. A felügyeleti és védelmi rendszereket a próbaüzem idejére se hatástalanítsa. Ha bármilyen rendellenességet (pl. hőmérséklet-növekedést, zajokat, rezgéseket) tapasztal, kétség esetén kapcsolja le a hajtóműves motort. Állapítsa meg a jelenség okát, szükség esetén kérjen tanácsot az SEW-EURODRIVE-tól Ellenőrzés és karbantartás Tartsa be az "Ellenőrzés és karbantartás" c. fejezet (lásd 80. oldal) utasításait! 10 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

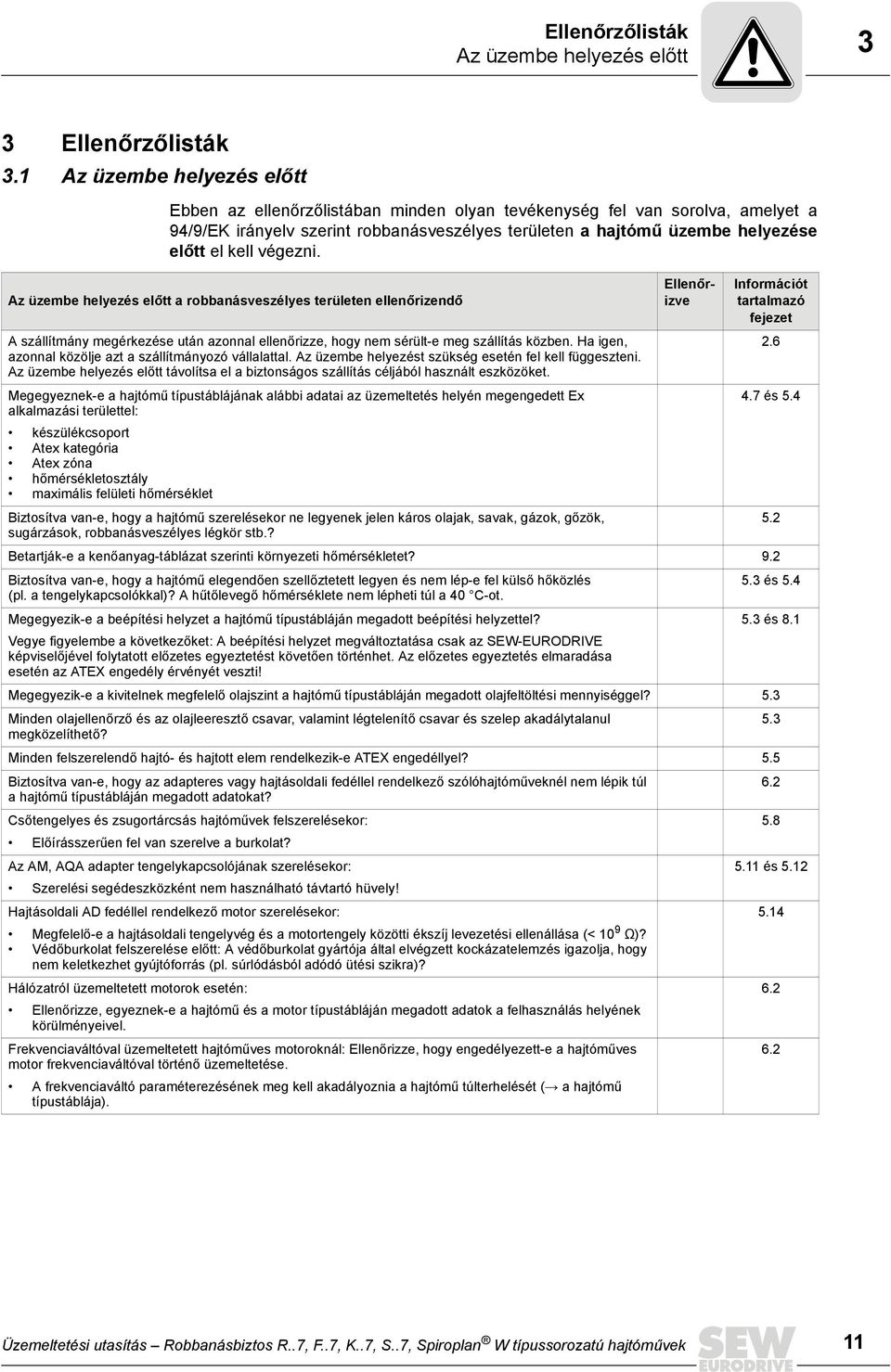

11 Ellenőrzőlisták Az üzembe helyezés előtt 3 3 Ellenőrzőlisták 3.1 Az üzembe helyezés előtt Ebben az ellenőrzőlistában minden olyan tevékenység fel van sorolva, amelyet a 94/9/EK irányelv szerint robbanásveszélyes területen a hajtómű üzembe helyezése előtt el kell végezni. Az üzembe helyezés előtt a robbanásveszélyes területen ellenőrizendő A szállítmány megérkezése után azonnal ellenőrizze, hogy nem sérült-e meg szállítás közben. Ha igen, azonnal közölje azt a szállítmányozó vállalattal. Az üzembe helyezést szükség esetén fel kell függeszteni. Az üzembe helyezés előtt távolítsa el a biztonságos szállítás céljából használt eszközöket. Megegyeznek-e a hajtómű típustáblájának alábbi adatai az üzemeltetés helyén megengedett Ex alkalmazási területtel: készülékcsoport Atex kategória Atex zóna hőmérsékletosztály maximális felületi hőmérséklet Ellenőrizve Információt tartalmazó fejezet és 5.4 Biztosítva van-e, hogy a hajtómű szerelésekor ne legyenek jelen káros olajak, savak, gázok, gőzök, 5.2 sugárzások, robbanásveszélyes légkör stb.? Betartják-e a kenőanyag-táblázat szerinti környezeti hőmérsékletet? 9.2 Biztosítva van-e, hogy a hajtómű elegendően szellőztetett legyen és nem lép-e fel külső hőközlés 5.3 és 5.4 (pl. a tengelykapcsolókkal)? A hűtőlevegő hőmérséklete nem lépheti túl a 40 C-ot. Megegyezik-e a beépítési helyzet a hajtómű típustábláján megadott beépítési helyzettel? 5.3 és 8.1 Vegye figyelembe a következőket: A beépítési helyzet megváltoztatása csak az SEW-EURODRIVE képviselőjével folytatott előzetes egyeztetést követően történhet. Az előzetes egyeztetés elmaradása esetén az ATEX engedély érvényét veszti! Megegyezik-e a kivitelnek megfelelő olajszint a hajtómű típustábláján megadott olajfeltöltési mennyiséggel? 5.3 Minden olajellenőrző és az olajleeresztő csavar, valamint légtelenítő csavar és szelep akadálytalanul 5.3 megközelíthető? Minden felszerelendő hajtó- és hajtott elem rendelkezik-e ATEX engedéllyel? 5.5 Biztosítva van-e, hogy az adapteres vagy hajtásoldali fedéllel rendelkező szólóhajtóműveknél nem lépik túl 6.2 a hajtómű típustábláján megadott adatokat? Csőtengelyes és zsugortárcsás hajtóművek felszerelésekor: 5.8 Előírásszerűen fel van szerelve a burkolat? Az AM, AQA adapter tengelykapcsolójának szerelésekor: Szerelési segédeszközként nem használható távtartó hüvely! Hajtásoldali AD fedéllel rendelkező motor szerelésekor: Megfelelő-e a hajtásoldali tengelyvég és a motortengely közötti ékszíj levezetési ellenállása (< 10 9 Ê)? Védőburkolat felszerelése előtt: A védőburkolat gyártója által elvégzett kockázatelemzés igazolja, hogy nem keletkezhet gyújtóforrás (pl. súrlódásból adódó ütési szikra)? Hálózatról üzemeltetett motorok esetén: Ellenőrizze, egyeznek-e a hajtómű és a motor típustábláján megadott adatok a felhasználás helyének körülményeivel. Frekvenciaváltóval üzemeltetett hajtóműves motoroknál: Ellenőrizze, hogy engedélyezett-e a hajtóműves motor frekvenciaváltóval történő üzemeltetése. A frekvenciaváltó paraméterezésének meg kell akadályoznia a hajtómű túlterhelését (Æ a hajtómű típustáblája) és Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 11

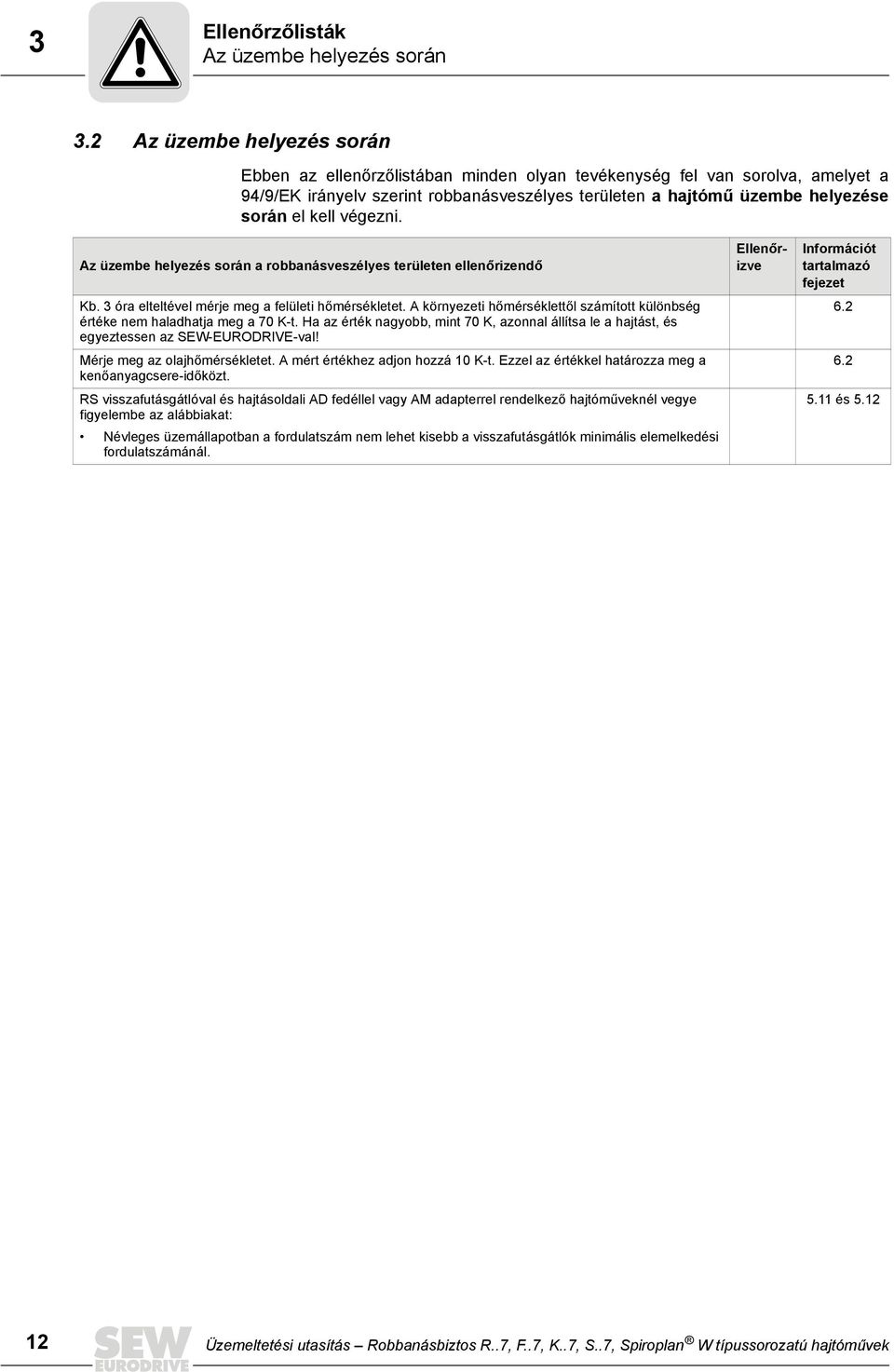

12 3 Ellenőrzőlisták Az üzembe helyezés során 3.2 Az üzembe helyezés során Ebben az ellenőrzőlistában minden olyan tevékenység fel van sorolva, amelyet a 94/9/EK irányelv szerint robbanásveszélyes területen a hajtómű üzembe helyezése során el kell végezni. Az üzembe helyezés során a robbanásveszélyes területen ellenőrizendő Kb. 3 óra elteltével mérje meg a felületi hőmérsékletet. A környezeti hőmérséklettől számított különbség értéke nem haladhatja meg a 70 K-t. Ha az érték nagyobb, mint 70 K, azonnal állítsa le a hajtást, és egyeztessen az SEW-EURODRIVE-val! Mérje meg az olajhőmérsékletet. A mért értékhez adjon hozzá 10 K-t. Ezzel az értékkel határozza meg a kenőanyagcsere-időközt. RS visszafutásgátlóval és hajtásoldali AD fedéllel vagy AM adapterrel rendelkező hajtóműveknél vegye figyelembe az alábbiakat: Névleges üzemállapotban a fordulatszám nem lehet kisebb a visszafutásgátlók minimális elemelkedési fordulatszámánál. Ellenőrizve Információt tartalmazó fejezet és Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

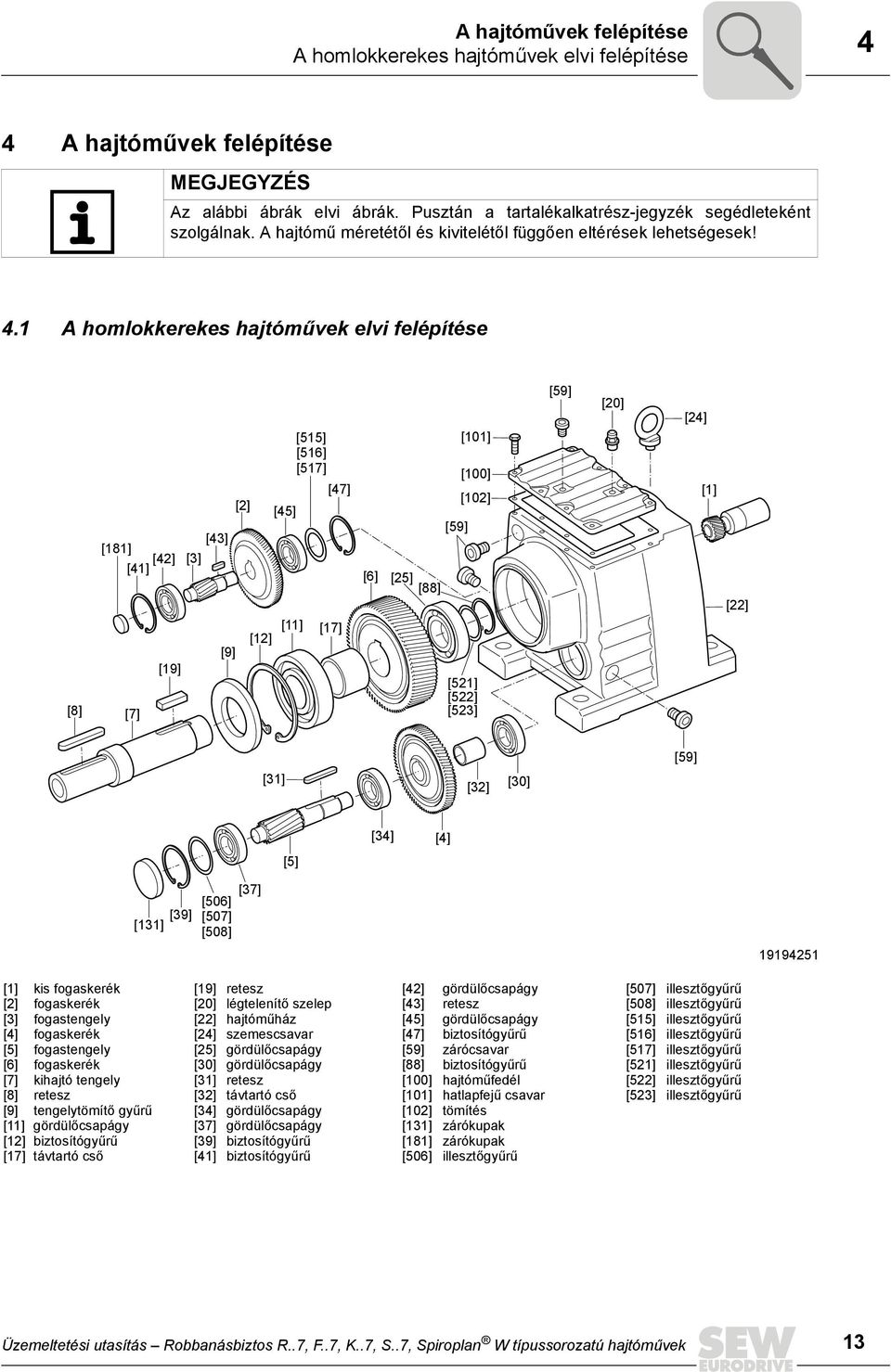

13 A hajtóművek felépítése A homlokkerekes hajtóművek elvi felépítése 4 4 A hajtóművek felépítése MEGJEGYZÉS Az alábbi ábrák elvi ábrák. Pusztán a tartalékalkatrész-jegyzék segédleteként szolgálnak. A hajtómű méretétől és kivitelétől függően eltérések lehetségesek! 4.1 A homlokkerekes hajtóművek elvi felépítése [181] [42] [41] [8] [7] [19] [43] [3] [9] [2] [12] [45] [11] [515] [516] [517] [47] [17] [6] [101] [100] [102] [59] [25] [88] [521] [522] [523] [59] [20] [24] [1] [22] [59] [31] [32] [30] [5] [34] [4] [37] [506] [39] [507] [131] [508] [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [17] kis fogaskerék fogaskerék fogastengely fogaskerék fogastengely fogaskerék kihajtó tengely retesz tengelytömítő gyűrű gördülőcsapágy biztosítógyűrű távtartó cső [19] [20] [22] [24] [25] [30] [31] [32] [34] [37] [39] [41] retesz légtelenítő szelep hajtóműház szemescsavar gördülőcsapágy gördülőcsapágy retesz távtartó cső gördülőcsapágy gördülőcsapágy biztosítógyűrű biztosítógyűrű [42] [43] [45] [47] [59] [88] [100] [101] [102] [131] [181] [506] gördülőcsapágy retesz gördülőcsapágy biztosítógyűrű zárócsavar biztosítógyűrű hajtóműfedél hatlapfejű csavar tömítés zárókupak zárókupak illesztőgyűrű [507] [508] [515] [516] [517] [521] [522] [523] illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 13

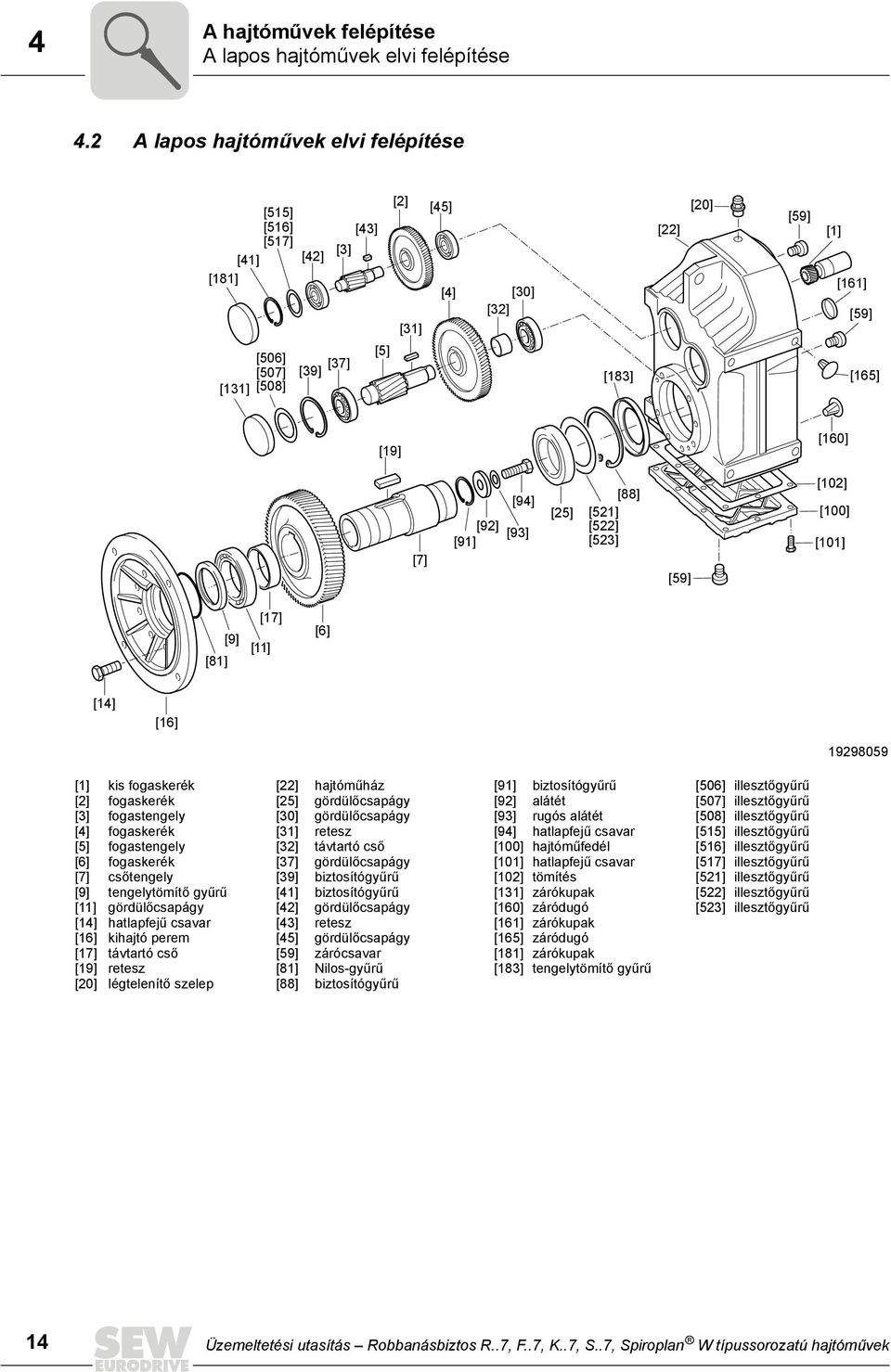

14 4 A hajtóművek felépítése A lapos hajtóművek elvi felépítése 4.2 A lapos hajtóművek elvi felépítése [515] [516] [517] [41] [42] [181] [506] [507] [131] [508] [3] [37] [39] [43] [5] [2] [31] [45] [4] [30] [32] [183] [20] [59] [22] [1] [161] [59] [165] [19] [160] [7] [94] [92] [93] [91] [25] [88] [521] [522] [523] [59] [102] [100] [101] [81] [9] [17] [11] [6] [14] [16] [1] [2] [3] [4] [5] [6] [7] [9] [11] [14] [16] [17] [19] [20] kis fogaskerék fogaskerék fogastengely fogaskerék fogastengely fogaskerék csőtengely tengelytömítő gyűrű gördülőcsapágy hatlapfejű csavar kihajtó perem távtartó cső retesz légtelenítő szelep [22] [25] [30] [31] [32] [37] [39] [41] [42] [43] [45] [59] [81] [88] hajtóműház gördülőcsapágy gördülőcsapágy retesz távtartó cső gördülőcsapágy biztosítógyűrű biztosítógyűrű gördülőcsapágy retesz gördülőcsapágy zárócsavar Nilos-gyűrű biztosítógyűrű [91] [92] [93] [94] [100] [101] [102] [131] [160] [161] [165] [181] [183] biztosítógyűrű alátét rugós alátét hatlapfejű csavar hajtóműfedél hatlapfejű csavar tömítés zárókupak záródugó zárókupak záródugó zárókupak tengelytömítő gyűrű [506] [507] [508] [515] [516] [517] [521] [522] [523] illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű 14 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

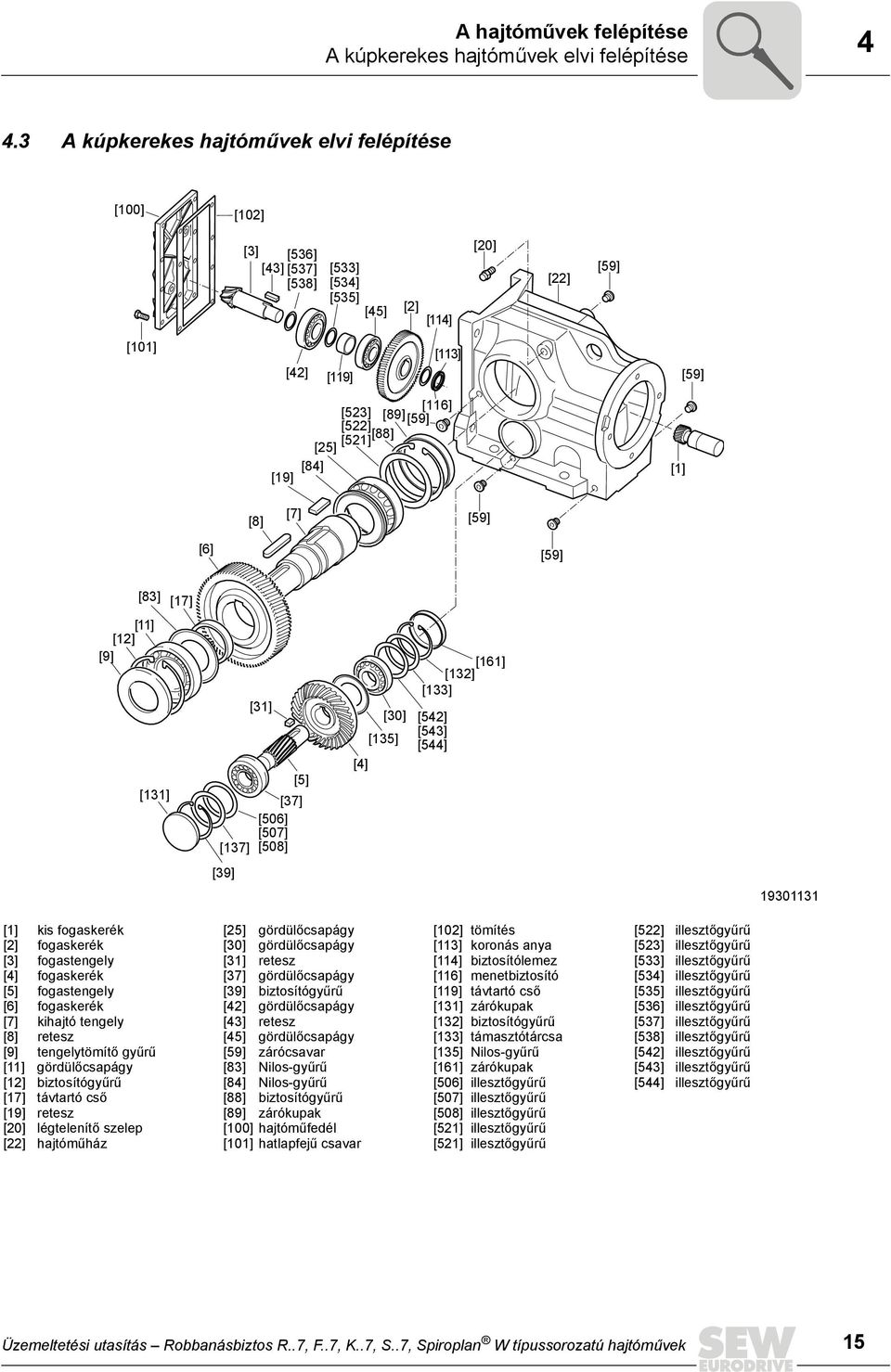

15 A hajtóművek felépítése A kúpkerekes hajtóművek elvi felépítése A kúpkerekes hajtóművek elvi felépítése [100] [102] [3] [536] [43] [537] [538] [533] [534] [535] [45] [2] [114] [20] [22] [59] [101] [42] [119] [113] [59] [25] [84] [19] [523] [522] [88] [521] [116] [89] [59] [1] [8] [7] [59] [6] [59] [83] [17] [11] [12] [9] [131] [31] [5] [37] [506] [507] [137] [508] [4] [30] [135] [132] [161] [133] [542] [543] [544] [39] [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [17] [19] [20] [22] kis fogaskerék fogaskerék fogastengely fogaskerék fogastengely fogaskerék kihajtó tengely retesz tengelytömítő gyűrű gördülőcsapágy biztosítógyűrű távtartó cső retesz légtelenítő szelep hajtóműház [25] gördülőcsapágy [30] gördülőcsapágy [31] retesz [37] gördülőcsapágy [39] biztosítógyűrű [42] gördülőcsapágy [43] retesz [45] gördülőcsapágy [59] zárócsavar [83] Nilos-gyűrű [84] Nilos-gyűrű [88] biztosítógyűrű [89] zárókupak [100] hajtóműfedél [101] hatlapfejű csavar [102] tömítés [113] koronás anya [114] biztosítólemez [116] menetbiztosító [119] távtartó cső [131] zárókupak [132] biztosítógyűrű [133] támasztótárcsa [135] Nilos-gyűrű [161] zárókupak [506] illesztőgyűrű [507] illesztőgyűrű [508] illesztőgyűrű [521] illesztőgyűrű [521] illesztőgyűrű [522] [523] [533] [534] [535] [536] [537] [538] [542] [543] [544] illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 15

16 4 A hajtóművek felépítése A csigakerekes hajtóművek elvi felépítése 4.4 A csigakerekes hajtóművek elvi felépítése [101] [59] [20] [131] [506] [507] [39] [137] [37] [5] [43] [30] [102] [2] [61] [59] [100] [22] [1] [19] [25] [523] [522] [521] [89] [88] [59] [7] [9] [12] [520] [519] [518] [11] [6] [1] [2] [5] [6] [7] [9] [11] [12] [19] kis fogaskerék fogaskerék csiga csigakerék kihajtó tengely tengelytömítő gyűrű gördülőcsapágy biztosítógyűrű retesz [20] [22] [25] [30] [37] [39] [43] [59] [61] légtelenítő szelep hajtóműház gördülőcsapágy gördülőcsapágy gördülőcsapágy biztosítógyűrű retesz zárócsavar biztosítógyűrű [88] [89] [100] [101] [102] [131] [137] [506] [507] biztosítógyűrű zárókupak hajtóműfedél hatlapfejű csavar tömítés zárókupak támasztótárcsa illesztőgyűrű illesztőgyűrű [518] [519] [520] [521] [522] [523] illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű 16 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

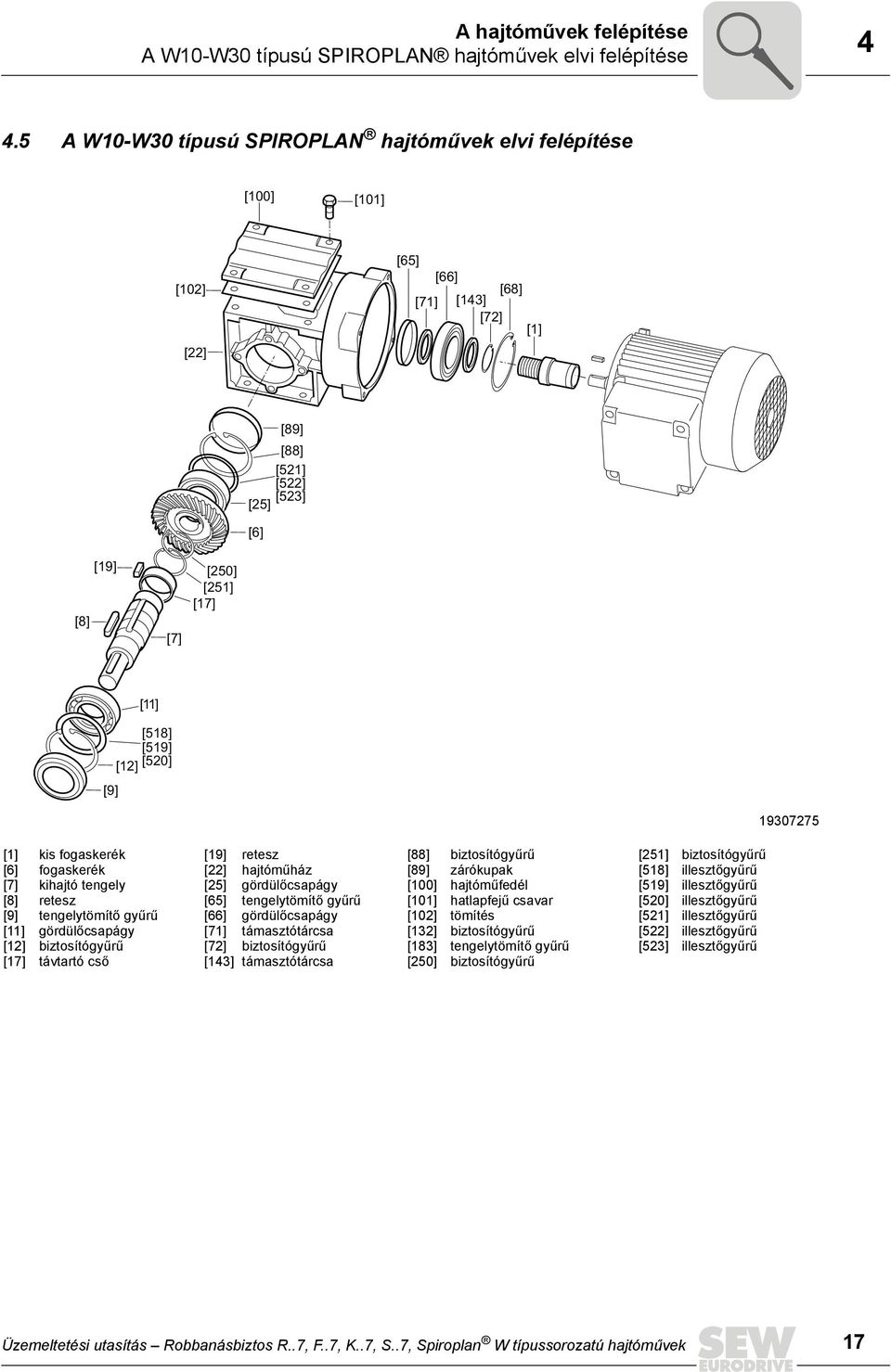

17 A hajtóművek felépítése A W10-W30 típusú SPIROPLAN hajtóművek elvi felépítése A W10-W30 típusú SPIROPLAN hajtóművek elvi felépítése [100] [101] [102] [22] [65] [66] [68] [71] [143] [72] [1] [89] [88] [521] [522] [523] [25] [6] [8] [19] [7] [250] [251] [17] [11] [518] [519] [12] [520] [9] [1] [6] [7] [8] [9] [11] [12] [17] kis fogaskerék fogaskerék kihajtó tengely retesz tengelytömítő gyűrű gördülőcsapágy biztosítógyűrű távtartó cső [19] [22] [25] [65] [66] [71] [72] [143] retesz hajtóműház gördülőcsapágy tengelytömítő gyűrű gördülőcsapágy támasztótárcsa biztosítógyűrű támasztótárcsa [88] [89] [100] [101] [102] [132] [183] [250] biztosítógyűrű zárókupak hajtóműfedél hatlapfejű csavar tömítés biztosítógyűrű tengelytömítő gyűrű biztosítógyűrű [251] [518] [519] [520] [521] [522] [523] biztosítógyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 17

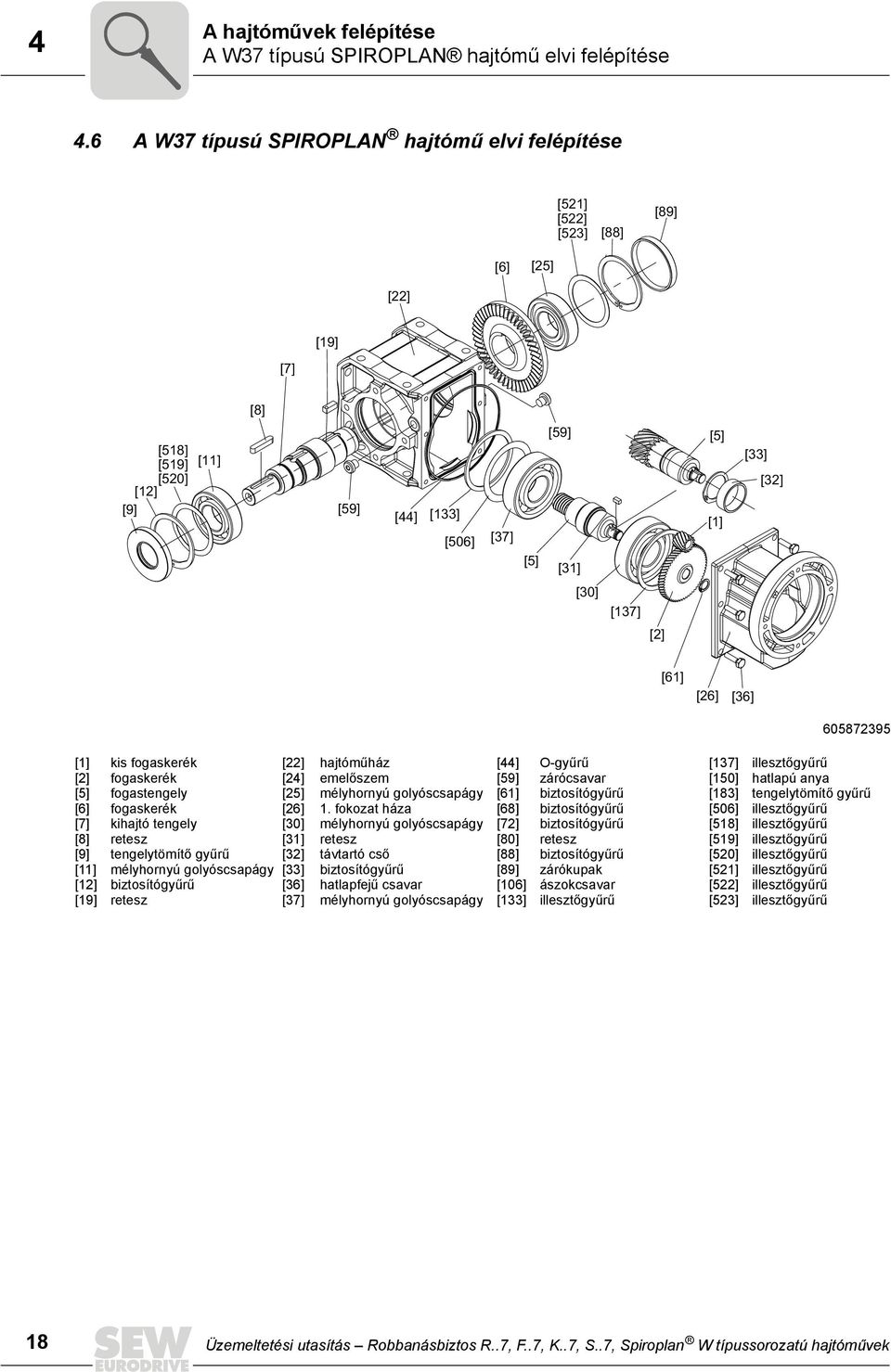

18 4 A hajtóművek felépítése A W37 típusú SPIROPLAN hajtómű elvi felépítése 4.6 A W37 típusú SPIROPLAN hajtómű elvi felépítése [521] [522] [523] [88] [89] [6] [25] [22] [19] [7] [8] [518] [519] [11] [520] [12] [9] [59] [44] [133] [506] [37] [5] [59] [31] [5] [1] [33] [32] [30] [137] [2] [61] [26] [36] [1] [2] [5] [6] [7] [8] [9] [11] [12] [19] kis fogaskerék fogaskerék fogastengely fogaskerék kihajtó tengely retesz tengelytömítő gyűrű mélyhornyú golyóscsapágy biztosítógyűrű retesz [22] [24] [25] [26] [30] [31] [32] [33] [36] [37] hajtóműház emelőszem mélyhornyú golyóscsapágy 1. fokozat háza mélyhornyú golyóscsapágy retesz távtartó cső biztosítógyűrű hatlapfejű csavar mélyhornyú golyóscsapágy [44] [59] [61] [68] [72] [80] [88] [89] [106] [133] O-gyűrű zárócsavar biztosítógyűrű biztosítógyűrű biztosítógyűrű retesz biztosítógyűrű zárókupak ászokcsavar illesztőgyűrű [137] [150] [183] [506] [518] [519] [520] [521] [522] [523] illesztőgyűrű hatlapú anya tengelytömítő gyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű illesztőgyűrű 18 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

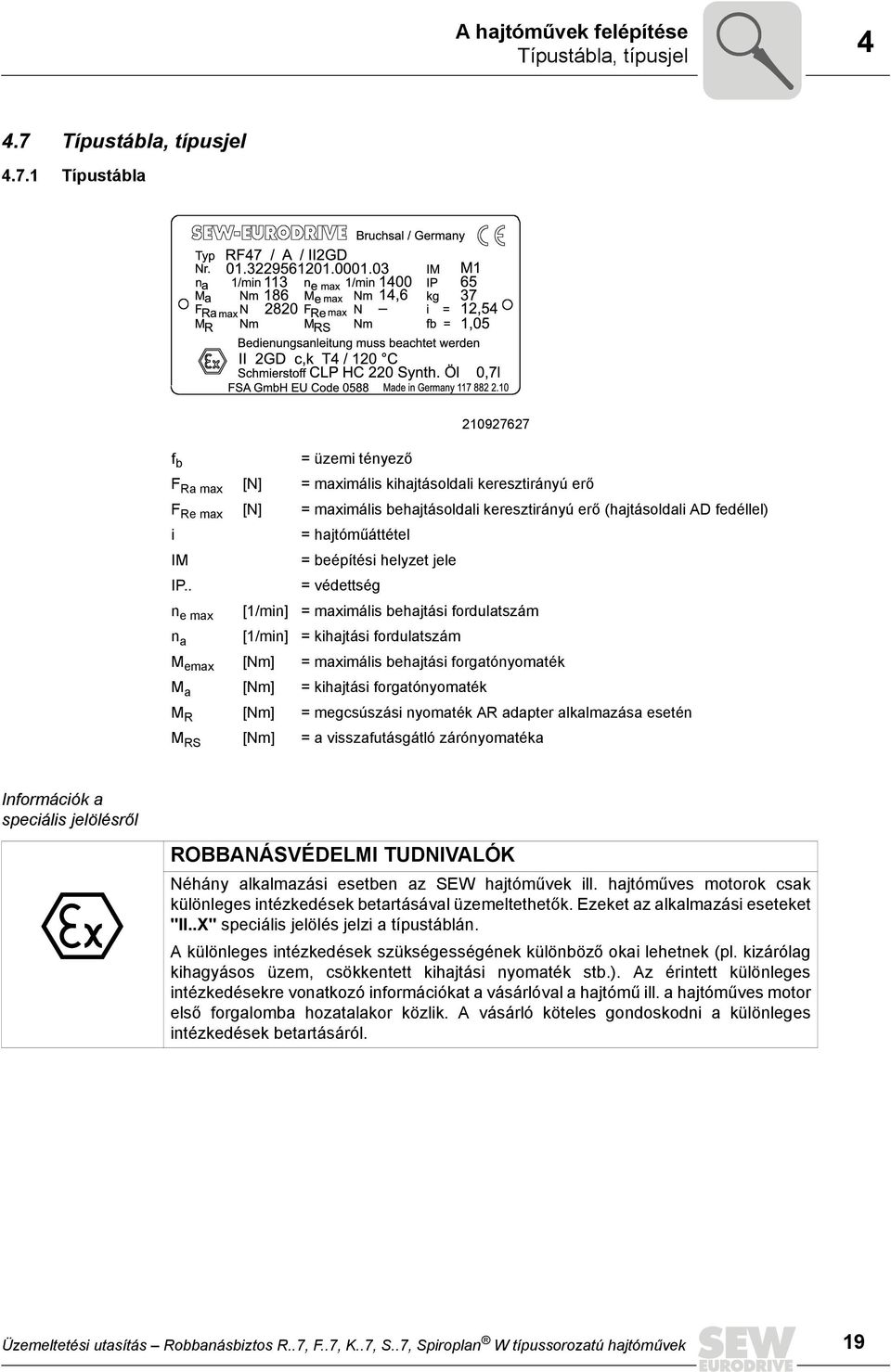

19 A hajtóművek felépítése Típustábla, típusjel Típustábla, típusjel Típustábla f b = üzemi tényező F Ra max [N] = maximális kihajtásoldali keresztirányú erő F Re max [N] = maximális behajtásoldali keresztirányú erő (hajtásoldali AD fedéllel) i = hajtóműáttétel IM = beépítési helyzet jele IP.. = védettség n e max [1/min] = maximális behajtási fordulatszám n a [1/min] = kihajtási fordulatszám M emax [Nm] = maximális behajtási forgatónyomaték M a [Nm] = kihajtási forgatónyomaték M R [Nm] = megcsúszási nyomaték AR adapter alkalmazása esetén M RS [Nm] = a visszafutásgátló zárónyomatéka Információk a speciális jelölésről ROBBANÁSVÉDELMI TUDNIVALÓK Néhány alkalmazási esetben az SEW hajtóművek ill. hajtóműves motorok csak különleges intézkedések betartásával üzemeltethetők. Ezeket az alkalmazási eseteket "II..X" speciális jelölés jelzi a típustáblán. A különleges intézkedések szükségességének különböző okai lehetnek (pl. kizárólag kihagyásos üzem, csökkentett kihajtási nyomaték stb.). Az érintett különleges intézkedésekre vonatkozó információkat a vásárlóval a hajtómű ill. a hajtóműves motor első forgalomba hozatalakor közlik. A vásárló köteles gondoskodni a különleges intézkedések betartásáról. Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 19

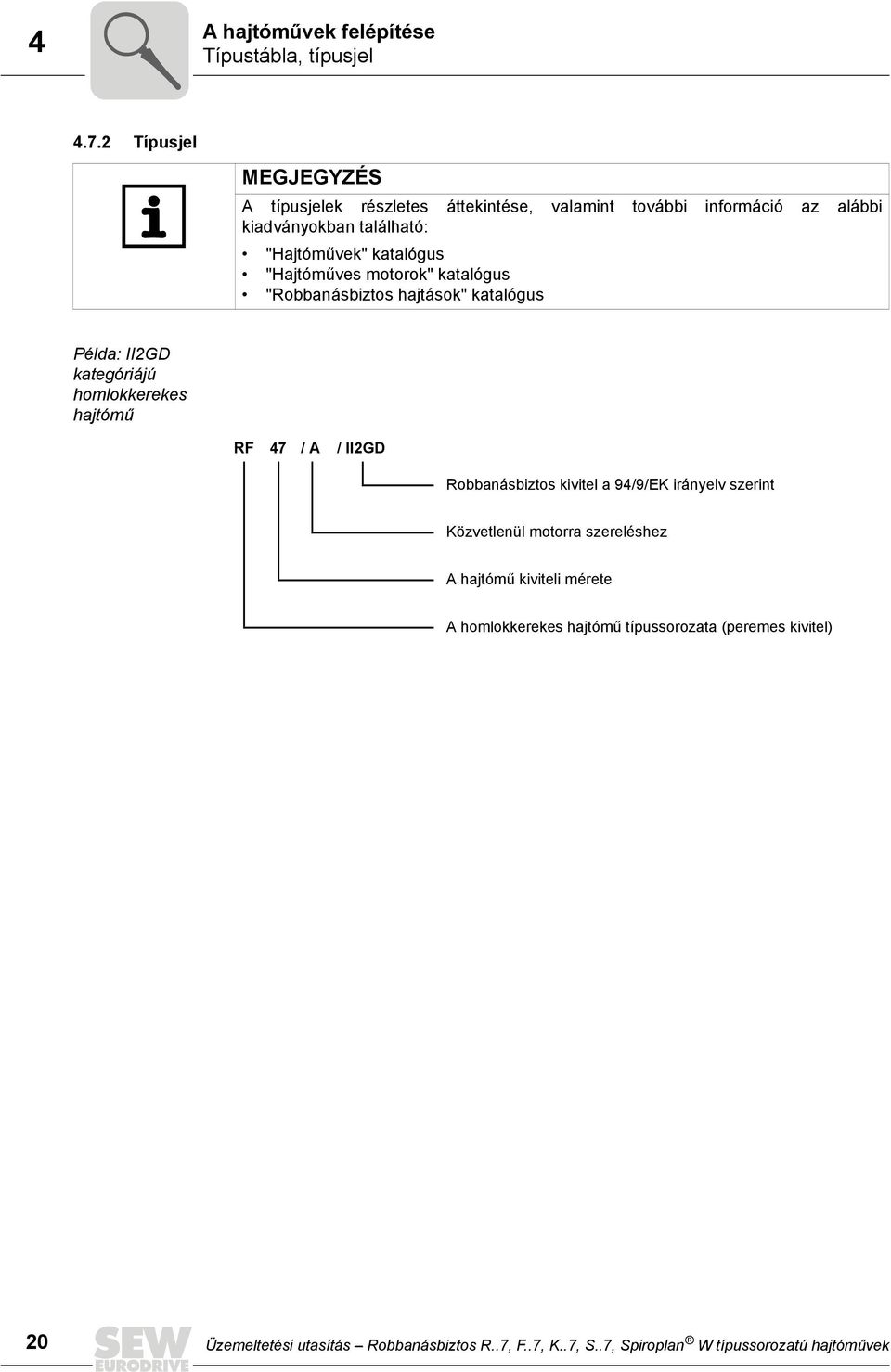

20 4 A hajtóművek felépítése Típustábla, típusjel Típusjel MEGJEGYZÉS A típusjelek részletes áttekintése, valamint további információ az alábbi kiadványokban található: "Hajtóművek" katalógus "Hajtóműves motorok" katalógus "Robbanásbiztos hajtások" katalógus Példa: II2GD kategóriájú homlokkerekes hajtómű RF 47 / A / II2GD Robbanásbiztos kivitel a 94/9/EK irányelv szerint Közvetlenül motorra szereléshez A hajtómű kiviteli mérete A homlokkerekes hajtómű típussorozata (peremes kivitel) 20 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

21 Mechanikai szerelés Szükséges szerszámok és segédeszközök 5 5 Mechanikai szerelés 5.1 Szükséges szerszámok és segédeszközök csavarkulcskészlet nyomatékkulcs az alábbiakhoz: zsugortárcsák AQH motoradapter központosító peremmel rendelkező hajtásoldali fedél felhúzó szerkezet esetleg kiegyenlítő elemek (alátétek, távtartó gyűrűk) rögzítőanyagok a hajtó- és hajtott elemekhez súrlódáscsökkentő szerek (pl. NOCO -Fluid), csavarbiztosító szerek (központosító peremmel ellátott hajtásoldali fedél esetén), pl. Loctite 243 a szabványos alkatrészek nem részei a szállítmánynak A szerelési munkák tűrései Tengelyvég Az átmérő tűrése a DIN 748 szerint ISO k6, á Â 50 mm-es tömör tengelyeknél ISO m6, á > 50 mm-es tömör tengelyeknél ISO H7, csőtengelyeknél Központosító furat a DIN 332 szerint, DR alak Perem A központosító perem tűrése a DIN szerint ISO j6, b1 Â 230 mm esetén ISO h6, b1 > 230 mm esetén Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 21

22 5 Mechanikai szerelés A szerelés feltételei 5.2 A szerelés feltételei FIGYELEM! A szakszerűtlen szerelés károsíthatja a hajtóművet ill. a hajtóműves motort. Lehetséges anyagi károk! Pontosan tartsa be az e fejezetben foglaltakat. Ellenőrizze, hogy teljesülnek-e az alábbi feltételek: A hajtóműves motor típustáblájának adatai megegyeznek a hálózati feszültséggel. A hajtás a szállítás és tárolás során nem sérült. Gondoskodjon arról, hogy teljesüljenek az alábbiak: Standard kivitelű hajtóművek esetén: A környezeti hõmérséklet megfelel a mûszaki dokumentációnak, a típustáblának és a "Kenõanyagok" c. fejezetben (lásd 133. oldal) található kenõanyagtáblázatnak. A környezetben nem lehetnek káros olajok, savak, gázok, gőzök, sugárzások stb. Különleges kivitel esetén: A hajtás kivitele megfelel a környezeti feltételeknek. Vegye figyelembe a típustáblán található adatokat. Csigakerekes és SPIROPLAN W hajtóművek esetén: Ne legyenek olyan nagy külső tehetetlenségi nyomatékok, amelyek a hajtóművet visszahajtó módon terhelnék. [η (visszahajtás) = 2 1/η < 0,5 önzárás] A kihajtó tengelyeket és a peremfelületeket alaposan meg kell tisztítani a korrózióvédő anyagoktól, szennyeződésektől és hasonlóktól. Erre használjon a kereskedelemben kapható oldószert. Ne engedje, hogy oldószer jusson a tengelytömítő gyűrűk tömítőajkára, mert károsodhat a tömítés! Abrazív környezeti feltételek esetén védje a kihajtóoldali tengelytömítő gyűrűket kopás ellen. 22 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

23 Mechanikai szerelés A hajtómű felszerelése A hajtómű felszerelése A hajtóművet vagy hajtóműves motort csak a megadott beépítési helyzetben szabad telepíteni / felszerelni. Vegye figyelembe a típustáblán található adatokat. Az M4 beépítési helyzetű W37 típus kivételével a SPIROPLAN hajtóműves motorok beépítési helyzete nincs megszabva. Az alépítménynek az alábbi tulajdonságokkal kell rendelkeznie: sík lengéscsillapító hatású elcsavarodással szemben megfelelően merev A talpas és a peremes rögzítés maximális megengedett felületegyenetlenségi hibája (a DIN ISO 1101 szabvány szerinti irányértékek): hajtóműméret  67: max. 0,4 mm hajtóműméret : max. 0,5 mm hajtóműméret : max. 0,7 mm hajtóműméret : max. 0,8 mm Ennek során nem szabad a ház talpait és a rászerelésre szolgáló peremeket egymásnak feszíteni. Ügyeljen arra, hogy a keresztirányú és az axiális erők ne lépjék túl a megengedett értéket! A hajtóműves motorokat 8.8 minőségű csavarokkal rögzítse. Az alábbi hajtóműves motorokat 10.9 minőségű csavarokkal rögzítse: RF37, R37F, á 120 mm-es peremmel RF47, R47F, á 140 mm-es peremmel RF57, R57F, á 160 mm-es peremmel valamint RZ37, RZ47, RZ57, RZ67, RZ77, RZ87 ROBBANÁSVÉDELMI TUDNIVALÓK Az olajellenőrző és az olajleeresztő csavarok, valamint a légtelenítő szelepek akadálytalanul megközelíthetők legyenek! A festékrétegen gyorsan mozgó testekkel töltést fejlesztő folyamatokat ki kell zárni. Üzembe helyezés előtt ellenőrizze a kivitelnek megfelelő olajtöltetet! Lásd a "Kenőanyagok" c. fejezetet (lásd 133. oldal) vagy a típustábla adatait. Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 23

24 5 Mechanikai szerelés A hajtómű felszerelése Egyúttal ellenőrizze a beépítési helyzettől függő olajfeltöltési szinteket. Lásd a "Kenőanyagok" c. fejezetet (lásd 133. oldal) vagy a típustábla adatait. A hajtóművek gyárilag fel vannak töltve a szükséges olajmennyiséggel. A beépítési helyzettől függően a gyártási tűréseknek megfelelően megengedett csekély mértékű eltérés lehetséges az olajszint-ellenőrző csavarnál. Más beépítési helyzetre történő átállás esetén megfelelően módosítani kell a kenőanyagok mennyiségét és a légtelenítő szelep helyzetét. A K hajtóművek M5 vagy M6 beépítési helyzetbe történő vagy ezeken a beépítési helyzeteken belüli átszerelése esetén kérjük, lépjen kapcsolatba az SEW vevőszolgálatával. Az S47 S97 méretű S hajtóművek M2 vagy M3 beépítési helyzetbe történő átszerelése esetén kérjük, lépjen kapcsolatba az SEW vevőszolgálatával. ROBBANÁSVÉDELMI TUDNIVALÓK A beépítési helyzet megváltoztatása csak az SEW-EURODRIVE képviselőjével folytatott előzetes egyeztetést követően történhet. Az előzetes egyeztetés elmaradása esetén az ATEX engedély érvényét veszti! A hajtómű és a hajtott gép közötti elektrokémiai korrózió veszélye esetén használjon 2 3 mm vastag műanyag közbetéteket. Az alkalmazott műanyag levezetési ellenállása 10 9 Ω-nál kisebb legyen. Különböző fémek pl. öntöttvas és nemesacél között elektrokémiai korrózió léphet fel. A csavarokat szintén lássa el műanyag alátétekkel! ROBBANÁSVÉDELMI TUDNIVALÓK A hajtómű házát mindig lássa el kiegészítő földeléssel. 24 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

25 Mechanikai szerelés A hajtómű felszerelése Rögzítőcsavarok meghúzási nyomatékai A hajtóműves motorokat az alábbi meghúzási nyomatékokkal csavarozza fel: A csavar / anya meghúzási nyomatéka Csavar / anya 8.8-as szilárdsági osztály [Nm] M6 11 M8 25 M10 48 M12 86 M M M M M M M M A megadott peremes kivitelű homlokkerekes hajtóműves motorokat az alábbi megnövelt meghúzási nyomatékokkal csavarozza fel: A csavar / anya meghúzási nyomatéka Csavar / anya Perem Hajtómű 10.9-es szilárdsági osztály [Nm] 120 RF37 M RF47 M RF57 M ZR RZ37 M ZR RZ47 M ZR RZ57 M ZR RZ67 M ZR RZ77 M ZR RZ87 M Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 25

26 5 Mechanikai szerelés A hajtómű felszerelése Hajtóműrögzítés Talpas kivitelű hajtómű Az alábbi táblázat a talpas kivitelű hajtóművek menetméretét mutatja a hajtóműtípus és a kiviteli méret függvényében. Csavar R / R..F RX F / FH..B / FA..B Hajtóműtípus K / KH..B / KV..B / KA..B M /20 M8 17/27/37 27/ /37 M /47 47/57 M12 47/57/ /67 57/67 67 M16 77/87 77/87 77/ M / M M /167 M36 147/ /157/187 S W B14 peremes kivitelű és/vagy csőtengelyes hajtómű Az alábbi táblázat a B14 peremes és/vagy csőtengelyes hajtóművek menetméretét mutatja a hajtóműtípus és a kiviteli méret függvényében. Hajtóműtípus Csavar RZ FAZ / FHZ KAZ / KHZ / KVZ SA / SAZ / SHZ M6 07/17/ /20/30 M8 37/47 27/37/47 37/47 47/57 37 M10 57/67 M12 77/87 57/67/77 57/67/77 67/77 M16 87/97 87/97 87/97 M20 107/ /127 M WA B5 peremes kivitelű hajtómű Az alábbi táblázat a B5 peremes hajtóművek menetméretét mutatja a hajtóműtípus, a kiviteli méret és a peremátmérő függvényében. perem á [mm] Csavar RF / R..F / RM FF / FAF / FHF Hajtóműtípus KF / KAF / KHF / KVF SF / SAF / SHF WF / WAF 80 M M M6 07/17/ /20/30/ M8 07/17/ M8 07/17/27/37/47 27/ /47 30/ M10 37/47/57/ / M12 57/67/77/87 57/67 57/ M12 67/77/ M16 77/87/97/ M16 97/107/137/147 97/107 97/ M16 107/137/147/ M20 147/ Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

27 Mechanikai szerelés A hajtómű felszerelése Telepítés nedves helyiségben vagy a szabadban Nedves helyiségben vagy a szabadban való alkalmazásra korróziógátló kivitelben, megfelelő felületvédő lakkozással kerülnek forgalomba a hajtóművek. A festés esetleges sérüléseit (pl. a légtelenítő szelepnél vagy az emelőszemeknél) utólag ki kell javítani. Ha AM, AQ, AR, AT adapterrel szerelik fel a motort, akkor a peremfelületeket megfelelő tömítőanyag, pl. Loctite 574 segítségével tömíteni kell A hajtómű légtelenítése Az alábbi hajtóművek nem igényelnek légtelenítést: R07 az M1, M2, M3, M5 és M6 beépítési helyzetben R17, R27 és F27 az M1, M3, M5 és M6 beépítési helyzetben W10, W20, W30 típusú SPIROPLAN W hajtóművek W37 típusú SPIROPLAN W hajtómű M1, M2, M3, M5, M6 beépítési helyzetben Az összes többi hajtóművet az SEW-EURODRIVE a beépítési helyzetnek megfelelően beszerelt és üzemkész légtelenítő szeleppel hozza forgalomba. Kivételek: 1. Az SEW az alábbi hajtóműveket a légtelenítő furatokba helyezett zárócsavarokkal szállítja: mozgatható kivitelek, ha lehetséges ferde helyzetben felszerelendő hajtóművek A légtelenítő szelep a motor kapocsdobozában található. Üzembe helyezés előtt a legfelső zárócsavart cserélje ki a mellékelt légtelenítő szelepre. 2. Rászerelhető hajtóművek esetén, amelyeket a behajtóoldalon kell légteleníteni, az SEW műanyag tasakban mellékeli a légtelenítő szelepet. 3. A zárt kivitelű hajtóműveket az SEW légtelenítő szelep nélkül hozza forgalomba. ROBBANÁSVÉDELMI TUDNIVALÓK A rászerelhető hajtómű és a motor ill. adapter összeszerelését csak felhatalmazott személy végezheti. Ebben az esetben lépjen kapcsolatba az SEW-EURODRIVE céggel. Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 27

28 5 Mechanikai szerelés A hajtómű felszerelése A légtelenítő szelep üzembe helyezése Ellenőrizze, hogy üzembe helyezték-e a légtelenítő szelepet. Ha a légtelenítő szelep nincs üzemkész állapotban, akkor a hajtómű üzembe helyezése előtt a légtelenítő szelepről el kell távolítani a szállítási biztosítást! 1. Légtelenítő szelep szállítási biztosítással A szállítási biztosítás eltávolítása Üzemkész légtelenítő szelep Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

29 Mechanikai szerelés Tömör tengelyes hajtóművek A hajtómű festése FIGYELEM! A légtelenítő szelepek és a tengelytömítő gyűrűk festéskor vagy átfestéskor károsodhatnak. Lehetséges anyagi kár. A légtelenítő szelepeket és a tengelytömítő gyűrűk védőajkát festés előtt gondosan ragassza le. A festési munkákat követően a ragasztócsíkokat távolítsa el. 5.4 Tömör tengelyes hajtóművek Tudnivalók a szereléshez ROBBANÁSVÉDELMI TUDNIVALÓK Amennyiben a hajtó- és hajtott elemek a 94/9/EK irányelv hatálya alá esnek, csak ATEX tanúsítvánnyal rendelkező elemek használhatók. A hajtó- és a hajtott elemeket csak felhúzókészülékkel szabad felszerelni. A felhelyezéshez használja a tengely végén található menetes központosító furatot. ROBBANÁSVÉDELMI TUDNIVALÓK Csak megfelelő, 10 9 Ω-nál kisebb elektromos levezetési ellenállással rendelkező szíjakat szabad alkalmazni. A szíjaknak eleget kell tenniük az IEC szerinti FV-0 kategória követelményeinek. A felhelyezett erőátviteli elemeket ki kell egyensúlyozni, hogy ne lépjenek fel a megengedettnél nagyobb radiális vagy axiális erők (a megengedett értékeket lásd a "Hajtóműves motorok" (Getriebemotoren) vagy a "Robbanásbiztos hajtások" (Explosionsgeschützte Antriebe) c. katalógusban). MEGJEGYZÉS Megkönnyíti a szerelési munkát, ha a hajtott elemet előzőleg súrlódáscsökkentő szerrel bekeni, vagy rövid ideig melegíti ( C-ra). Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 29

30 5 Mechanikai szerelés Tömör tengelyes hajtóművek Hajtóelemek és hajtott elemek szerelése FIGYELEM! A szakszerűtlen szerelés károsíthatja a csapágyakat, a házat és a tengelyeket. Lehetséges anyagi károk! A hajtó- és a hajtott elemeket csak felhúzókészülékkel szabad felszerelni. A felhelyezéshez használja a tengely végén található menetes központosító furatot. A szíjtárcsákat, tengelykapcsolókat, fogaskerekeket stb. semmi esetre sem szabad kalapácsütéssel a tengelyvégre húzni. Szíjtárcsák szerelésekor ügyelni kell a helyes, a gyártó előírása szerinti szíjfeszítésre. A felhelyezett erőátviteli elemeket ki kell egyensúlyozni, hogy ne lépjenek fel a megengedettnél nagyobb radiális vagy axiális erők (a megengedett értékeket lásd a "Hajtóműves motorok" (Getriebemotoren) vagy a "Robbanásbiztos hajtások" (Explosionsgeschützte Antriebe) c. katalógusban). Szerelés felhúzó szerkezettel A következő ábrán a hajtómű- vagy motortengely végére felszerelendő tengelykapcsoló vagy agy felhúzására szolgáló felhúzókészülék látható. Amennyiben a csavar problémamentesen meghúzható, adott esetben nincs szükség a felhúzókészüléken lévő axiális csapágyra. [1] [2] [3] [1] hajtómű-tengelyvég [2] axiális csapágy [3] tengelykapcsoló-agy 30 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

31 Mechanikai szerelés Tömör tengelyes hajtóművek 5 A nagy keresztirányú erők elkerülése A nagy keresztirányú erők elkerülése érdekében a fogas- vagy lánckerekeket lehetőleg a B ábrának megfelelően szerelje fel. [1] [1] [A] [B] [1] agy [A] nem megfelelő [B] jó MEGJEGYZÉS Megkönnyíti a szerelési munkát, ha a hajtott elemet előzőleg súrlódáscsökkentő szerrel bekeni, vagy rövid ideig melegíti ( C-ra) Tengelykapcsolók szerelése FIGYELEM! A hajtó- és a hajtott elemek, mint pl. a szíjtárcsák, tengelykapcsolók stb. üzem közben gyors mozgást végeznek. Becsípődés és zúzódás veszélye. A hajtó- és a hajtott elemeket fedje le érintésvédelmi burkolattal. Tengelykapcsolók szerelésekor a tengelykapcsoló-gyártó adatai szerint ki kell egyenlíteni az alábbiakat: a) maximális és minimális távolság b) axiális eltolódás c) szögeltérés a) b) c) Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 31

32 5 Mechanikai szerelés II2GD kategóriájú hajtóművek és hajtóműves motorok 5.5 II2GD kategóriájú hajtóművek és hajtóműves motorok ROBBANÁSVÉDELMI TUDNIVALÓK A robbanásbiztos R, F, K, W és S típussorozatú hajtóművek és hajtóműves motorok megfelelnek a II. készülékcsoport, 2G (gázrobbanás-veszélyes légkör) és 2D (porrobbanás-veszélyes légkör) kategória építési előírásainak. 1-es és 21-es zónában történő alkalmazásra valók. A robbanásbiztos R, F, K és az AR típusú adapterrel (csúszó tengelykapcsolós adapter) rendelkező S típussorozatú SEW variátoros hajtóművek megfelelnek a II. készülékcsoport, 3G (gázrobbanás-veszélyes légkör) és 3D (porrobbanásveszélyes légkör) kategória építési előírásainak. 2-es és 22-es zónában történő alkalmazásra valók. A W10.. típussorozat hajtóműveit és hajtóműves motorjait tilos robbanásveszélyes területen alkalmazni Környezeti hőmérséklet A II2D kategória hajtóműveit csak -20 C +40 C környezeti hőmérséklet esetén szabad alkalmazni. ROBBANÁSVÉDELMI TUDNIVALÓK Ettől eltérő környezeti hőmérséklet esetén a típustáblán megfelelő jelölésnek kell lennie Hőmérsékletosztály A II2G kategóriájú (gázrobbanás-veszélyes légkör), hálózatról üzemeltetett hajtóművek és hajtóműves motorok fordulatszámtól, áttételtől és beépítési helyzettől függően T3 T6 hőmérsékletosztályra vannak engedélyezve. A hajtómű hőmérsékletosztálya a típustábláról olvasható le. A szólóhajtóművek, valamint a frekvenciaváltóval üzemeltetett (csak 4 és 6 pólusú) hajtóműves motorok alkalmazástól függően az SEW-EURODRIVE céggel egyeztetve határozhatók meg Felületi hőmérséklet A II2D kategória hajtóműveinek felületi hőmérséklete fordulatszámtól, áttételtől és beépítési helyzettől függően legfeljebb 120 C vagy 140 C. A felületi hőmérsékletre kisebb határérték csak az SEW-EURODRIVE céggel folytatott egyeztetés után megengedett, és az a típustáblán jelölendő. A berendezés üzemeltetőjének biztosítania kell, hogy ne lépjék túl az EN szerinti legfeljebb 5 mm-es vastagságú porlerakódást. 32 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

33 Mechanikai szerelés II2GD kategóriájú hajtóművek és hajtóműves motorok Védettségi fokozat Minden hajtóműkivitel az EN szerinti IP65-ös védettségi fokozatnak felel meg Környezeti feltételek Biztosítani kell, hogy a hajtómű elegendően szellőztetett legyen, és ne lépjen fel külső hőközlés (pl. a tengelykapcsolókkal) Kihajtási teljesítmény és forgatónyomaték Biztosítani kell a kihajtási forgatónyomaték és a megengedett keresztirányú erők betartását Különleges kivitelek Különleges kivitel (pl. módosított kihajtótengely) csak az SEW-EURODRIVE által történő engedélyezést követően alkalmazható robbanásveszélyes területen. Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 33

34 øb +0.5 øa 5 Mechanikai szerelés Elfordulásgátlók feltűzhető hajtóművekhez 5.6 Elfordulásgátlók feltűzhető hajtóművekhez FIGYELEM! A szakszerűtlen szerelés károsíthatja a hajtóművet. Lehetséges anyagi károk! A szerelés során az elfordulásgátlót ne feszítse meg. Az elfordulásgátlók rögzítéséhez alapszabályként 8.8-as csavarminőséget kell használni Lapos hajtóművek A következő ábra a lapos hajtóművek elfordulásgátlását mutatja. [1] [3] c d ΔL [2] [1] csavar [2] alátét [3] anya A gumitámaszok szerelésekor a következőképpen járjon el: 1. Kizárólag az alábbi táblázat szerinti csavarokat [1] és alátéteket használja. 2. A csavarkötés biztosítására 2 anyát [3] használjon. 3. A csavarokat annyira húzza meg, amíg el nem éri a gumitámasz táblázat szerinti "Í L" előfeszítését. Hajtómű Átmérő Gumitámasz Í L Belső átmérő Hossz Alátét szélessége (megfeszítve) (feszítés nélkül) a [mm] b [mm] c [mm] d [mm] [mm] FA , FA , FA , ,5 FA , ,5 FA , ,5 FA , ,5 FA , ,5 FA , FA , FA , FA , Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

35 Mechanikai szerelés Elfordulásgátlók feltűzhető hajtóművekhez Kúpkerekes hajtóművek A következő ábra a kúpkerekes hajtóművek elfordulásgátlását mutatja. A perselyt [1] mindkét oldalon csapágyazni kell. A "B" csatlakozási oldalt az "A" tükörképeként kell szerelni. [1] Hajtómű Csavarok Meghúzási nyomaték KA37 4 M Nm KA47 4 M Nm KA67 4 M Nm KA77 4 M Nm KA87 4 M Nm KA97 4 M Nm KA107 4 M Nm KA127 4 M Nm KA157 4 M Nm Csigakerekes hajtóművek A következő ábra a csigakerekes hajtóművek elfordulásgátlását mutatja. A perselyt [1] mindkét oldalon csapágyazni kell. [1] Hajtómű Csavarok Meghúzási nyomaték SA37 4 M Nm SA47 4 M Nm SA57 6 M Nm SA67 8 M Nm SA77 8 M Nm SA87 8 M Nm SA97 8 M Nm Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 35

36 5 Mechanikai szerelés Elfordulásgátlók feltűzhető hajtóművekhez SPIROPLAN W hajtóművek A következő ábra a SPIROPLAN W hajtóművek elfordulásgátlását mutatja. A perselyt [1] mindkét oldalon csapágyazni kell. 45 [1] Hajtómű Csavarok Meghúzási nyomaték WA10 4 M Nm WA20 4 M Nm WA30 4 M Nm WA37 4 M Nm 36 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

37 Mechanikai szerelés Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek MEGJEGYZÉS Kérjük, hogy az ügyféltengely kialakításánál tartsa be a hajtóműves motorok katalógusának szerkezeti kialakítással kapcsolatos utasításait! Szerelési tudnivalók 1. Hordjon fel NOCO -Fluidot, és egyenletesen kenje szét. NOCO FLUI NOCO FLUI Szerelje be a tengelyt és biztosítsa axiális irányban (felhúzókészülék alkalmazása megkönnyíti a szerelést) Az alábbiakban a 3 szerelési mód leírása található. 2A: Standard szállítási terjedelem 2B: Szerelőkészlet felfekvő vállas ügyféltengely esetén 2C: Szerelőkészlet felfekvő váll nélküli ügyféltengely esetén 2A: Szerelés standard szállítmány esetén [1] [2] [3][4] A [5] [1] rövid rögzítőcsavar (standard szállítmány) [2] rugós alátét [3] alátét [4] biztosítógyűrű [5] ügyféltengely Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 37

38 5 Mechanikai szerelés Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek 2B: Szerelés SEW-EURODRIVE szerelőkészlettel (lásd 42. oldal) ügyféltengely felfekvő vállal [1] [2] [3] [4] B [5] [1] rögzítőcsavar [2] rugós alátét [3] alátét [4] biztosítógyűrű [5] ügyféltengely felfekvő vállal 2C: Szerelés SEW-EURODRIVE szerelőkészlettel (lásd 42. oldal) ügyféltengely felfekvő váll nélkül [1] [2] [3] [4] [5] C [6] [1] rögzítőcsavar [2] rugós alátét [3] alátét [4] biztosítógyűrű [5] távtartó cső [6] ügyféltengely felfekvő váll nélkül 38 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek

39 Mechanikai szerelés Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek 5 3. Megfelelő nyomatékkal húzza meg a rögzítőcsavart (lásd a táblázatot) Csavar Meghúzási nyomaték [Nm] M5 5 M6 8 M10/12 20 M16 40 M20 80 M MEGJEGYZÉS Az illesztési korrózió elkerülése érdekében oldalazza le az ügyféltengelyt a két felfekvő felület között! Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek 39

40 5 Mechanikai szerelés Reteszhoronnyal vagy bordás fogazattal ellátott feltűzhető hajtóművek Szétszerelési utasítások A leírás csak abban az esetben érvényes, ha a hajtóművet SEW-EURODRIVE szerelőkészlettel (lásd 42. oldal) szerelték össze. Ide vonatkozólag vegye figyelembe a "Szerelési tudnivalók" c. fejezet (lásd 37. oldal) 2B vagy 2C pontját. 1. Lazítsa meg a rögzítőcsavart [1]. 2. Távolítsa el a [2] [4] alkatrészeket, és ha van, a távtartó csövet [5]. [1] [2] [3] [4] [5] [6] [1] rögzítőcsavar [2] rugós alátét [3] alátét [4] biztosítógyűrű [5] távtartó cső [6] ügyféltengely 3. Helyezze be az SEW-EURODRIVE szerelőkészletben található lehúzótárcsát [8] és az elfordulás ellen biztosított anyát [7] az ügyféltengely [6] és a biztosítógyűrű [4] közé. 4. Helyezze vissza a biztosítógyűrűt [4]. 40 Üzemeltetési utasítás Robbanásbiztos R..7, F..7, K..7, S..7, Spiroplan W típussorozatú hajtóművek
