Szerelési és üzemeltetési utasítás

Átírás

1 Hajtástechnika \ Hajtásautomatizálás \ Rendszerintegráció \ Szolgáltatások Szerelési és üzemeltetési utasítás Ipari hajtóművek Bolygókerekes hajtóműves motorok P002 P082 típussorozat 24 és 359 knm közötti nyomatékosztályok Kiadás: / HU

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók Az üzemeltetési utasítás használata A biztonsági utasítások felépítése Szavatossági igények A felelősség kizárása Szerzői jogi megjegyzés Biztonsági tudnivalók Előzetes megjegyzés Általános tudnivalók Rendeltetésszerű használat További vonatkozó dokumentáció Célcsoport Biztonsági jelölések a hajtóművön Piktogramok a csomagoláson Szállítás Tárolási és szállítási feltételek A hajtóművek felépítése Bolygókerekes hajtómű és előtéthajtómű kombinációja Típustábla és típusjel Beépítési helyzet Beépítésihelyzet-adatlapok Az előtéthajtómű beépítési helyzetei Ferde beépítési helyzet és változó beépítési helyzetek A kiegészítő kivitelek és opciók felépítése Hajtásoldali elemek Elfordulásgátló PT100 hőmérséklet-érzékelő Olajkiegyenlítő tartály / felszálló olajvezeték Felszerelés és telepítés Szükséges szerszámok és segédeszközök Tűrések Tudnivalók a szereléshez / telepítéshez A szerelés feltételei A hajtómű felszerelése Tömör tengelyes hajtóművek Tengelykapcsoló Az AM adapter tengelykapcsolója AD hajtásoldali fedél Peremes kivitelű hajtómű Elfordulásgátló Kihajtótengely csőtengelyként, zsugortárcsával PT100 hőmérséklet-érzékelő Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 3

4 Tartalomjegyzék 6 Üzembe helyezés Tudnivalók az üzembe helyezéshez Bejáratási idő Tartós védelemmel ellátott hajtóművek üzembe helyezése Visszafutásgátló Felületi és olajhőmérséklet mérése A hajtómű üzemen kívül helyezése / konzerválása Ellenőrzés és karbantartás Az ellenőrzési és karbantartási munkák előkészületei Ellenőrzési és karbantartási időközök Kenőanyagcsere-időközök Olajszint-ellenőrzés Az olajtulajdonságok vizsgálata Olajcsere A légtelenítő ellenőrzése és tisztítása A tömítőzsírok feltöltése Kenőanyagok Kenőanyag-választás Kenőanyag-táblázat Kenőanyag-feltöltési mennyiségek Tömítőzsírok / gördülőcsapágy-zsírok: bolygókerekes hajtómű Tömítőzsírok: RF../KF.. előtéthajtóművek és motorok Üzemzavarok Tudnivalók Vevőszolgálat A P.. bolygókerekes hajtómű üzemzavarai Az RF / KF előtéthajtómű üzemzavarai Az AM / AL adapterek üzemzavarai A motor üzemzavarai A DR / DV fék üzemzavarai Használaton kívül helyezés, megsemmisítés Címlista Szószedet Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

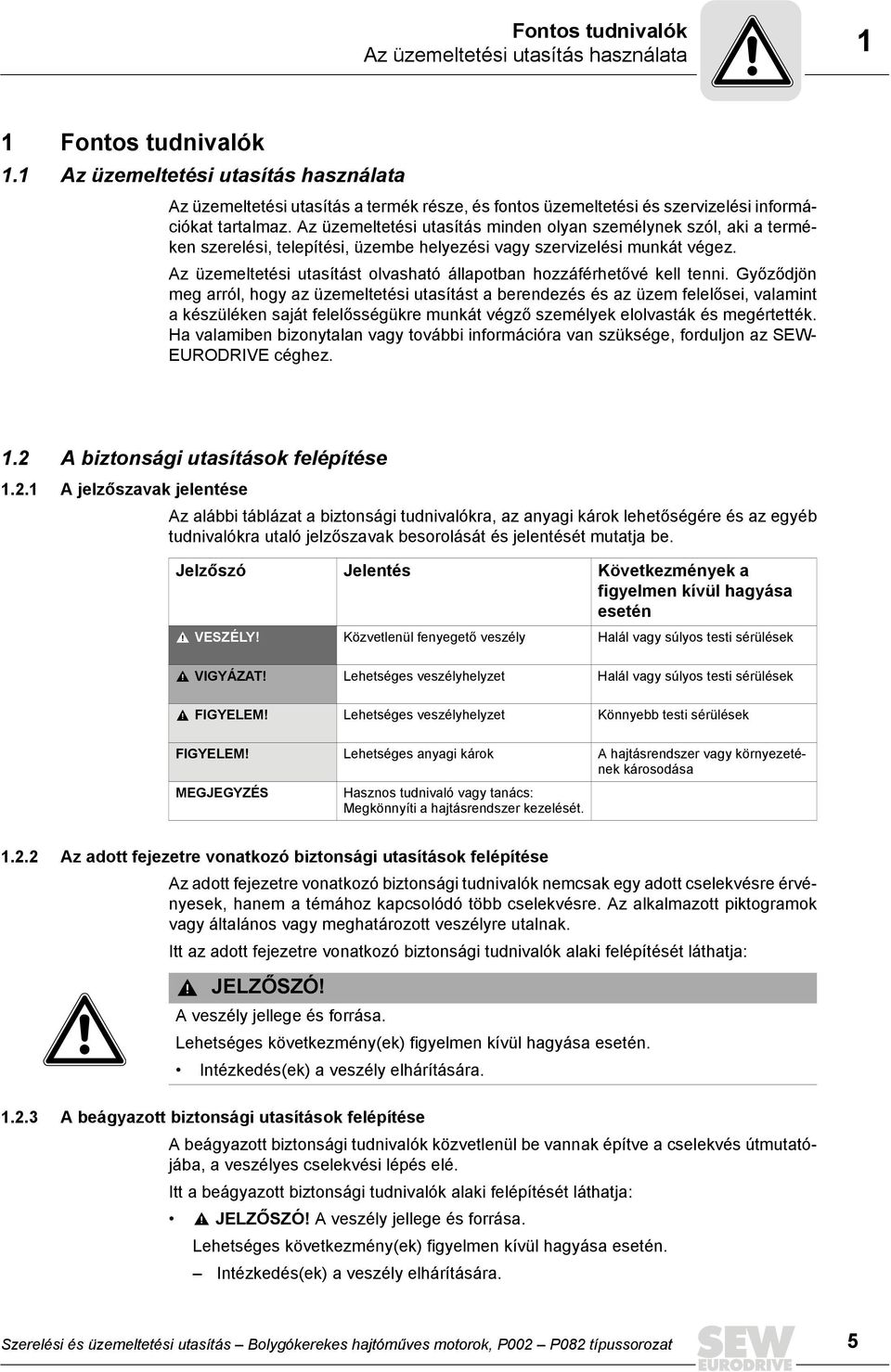

5 Fontos tudnivalók Az üzemeltetési utasítás használata 1 1 Fontos tudnivalók 1.1 Az üzemeltetési utasítás használata Az üzemeltetési utasítás a termék része, és fontos üzemeltetési és szervizelési információkat tartalmaz. Az üzemeltetési utasítás minden olyan személynek szól, aki a terméken szerelési, telepítési, üzembe helyezési vagy szervizelési munkát végez. Az üzemeltetési utasítást olvasható állapotban hozzáférhetővé kell tenni. Győződjön meg arról, hogy az üzemeltetési utasítást a berendezés és az üzem felelősei, valamint a készüléken saját felelősségükre munkát végző személyek elolvasták és megértették. Ha valamiben bizonytalan vagy további információra van szüksége, forduljon az SEW- EURODRIVE céghez. 1.2 A biztonsági utasítások felépítése A jelzőszavak jelentése Az alábbi táblázat a biztonsági tudnivalókra, az anyagi károk lehetőségére és az egyéb tudnivalókra utaló jelzőszavak besorolását és jelentését mutatja be. Jelzőszó Jelentés Következmények a figyelmen kívül hagyása esetén VESZÉLY! Közvetlenül fenyegető veszély Halál vagy súlyos testi sérülések VIGYÁZAT! Lehetséges veszélyhelyzet Halál vagy súlyos testi sérülések FIGYELEM! Lehetséges veszélyhelyzet Könnyebb testi sérülések FIGYELEM! Lehetséges anyagi károk A hajtásrendszer vagy környezetének károsodása MEGJEGYZÉS Hasznos tudnivaló vagy tanács: Megkönnyíti a hajtásrendszer kezelését Az adott fejezetre vonatkozó biztonsági utasítások felépítése Az adott fejezetre vonatkozó biztonsági tudnivalók nemcsak egy adott cselekvésre érvényesek, hanem a témához kapcsolódó több cselekvésre. Az alkalmazott piktogramok vagy általános vagy meghatározott veszélyre utalnak. Itt az adott fejezetre vonatkozó biztonsági tudnivalók alaki felépítését láthatja: JELZŐSZÓ! A veszély jellege és forrása. Lehetséges következmény(ek) figyelmen kívül hagyása esetén. Intézkedés(ek) a veszély elhárítására A beágyazott biztonsági utasítások felépítése A beágyazott biztonsági tudnivalók közvetlenül be vannak építve a cselekvés útmutatójába, a veszélyes cselekvési lépés elé. Itt a beágyazott biztonsági tudnivalók alaki felépítését láthatja: JELZŐSZÓ! A veszély jellege és forrása. Lehetséges következmény(ek) figyelmen kívül hagyása esetén. Intézkedés(ek) a veszély elhárítására. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 5

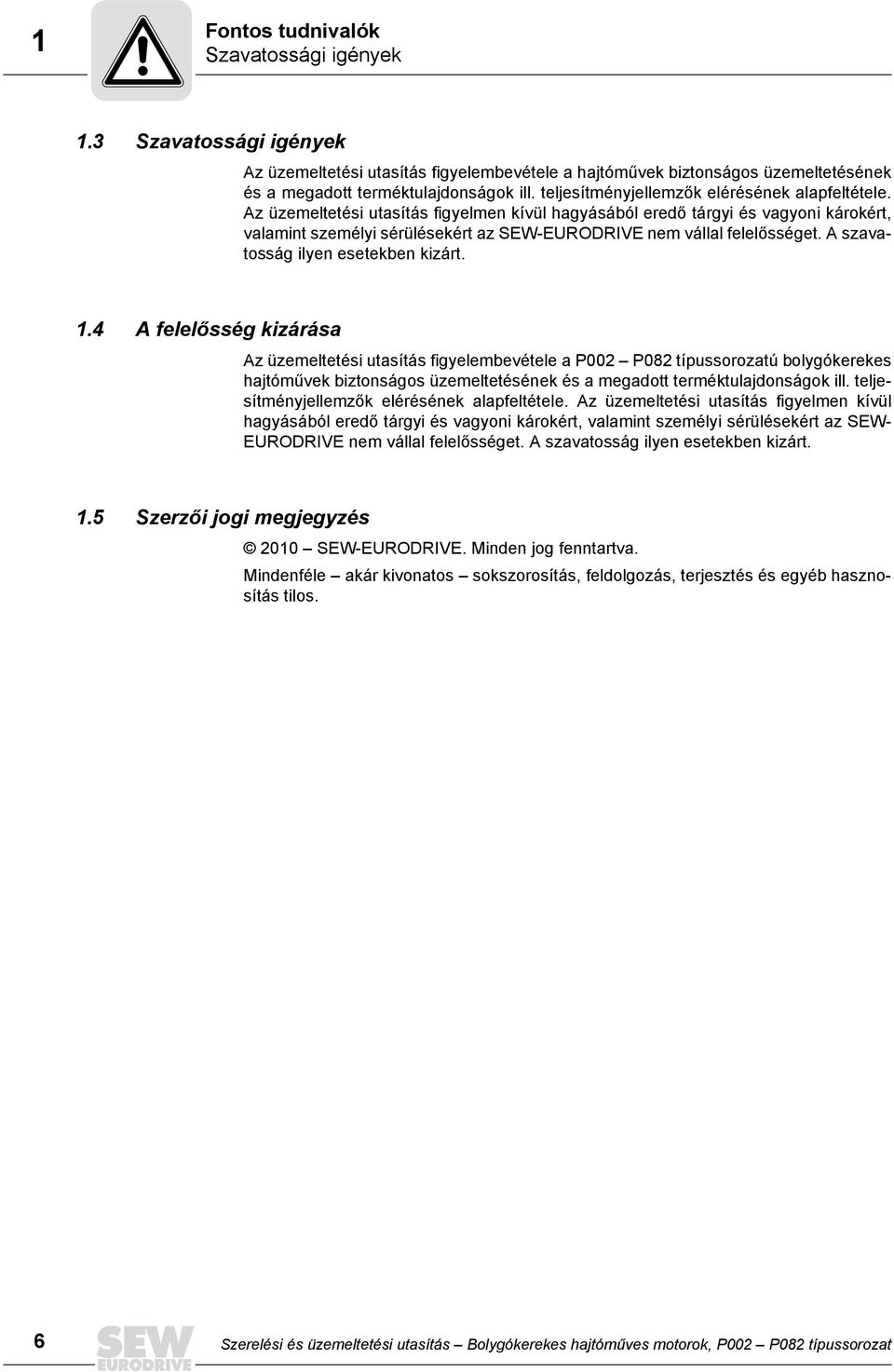

6 1 Fontos tudnivalók Szavatossági igények 1.3 Szavatossági igények Az üzemeltetési utasítás figyelembevétele a hajtóművek biztonságos üzemeltetésének és a megadott terméktulajdonságok ill. teljesítményjellemzők elérésének alapfeltétele. Az üzemeltetési utasítás figyelmen kívül hagyásából eredő tárgyi és vagyoni károkért, valamint személyi sérülésekért az SEW-EURODRIVE nem vállal felelősséget. A szavatosság ilyen esetekben kizárt. 1.4 A felelősség kizárása Az üzemeltetési utasítás figyelembevétele a P002 P082 típussorozatú bolygókerekes hajtóművek biztonságos üzemeltetésének és a megadott terméktulajdonságok ill. teljesítményjellemzők elérésének alapfeltétele. Az üzemeltetési utasítás figyelmen kívül hagyásából eredő tárgyi és vagyoni károkért, valamint személyi sérülésekért az SEW- EURODRIVE nem vállal felelősséget. A szavatosság ilyen esetekben kizárt. 1.5 Szerzői jogi megjegyzés 2010 SEW-EURODRIVE. Minden jog fenntartva. Mindenféle akár kivonatos sokszorosítás, feldolgozás, terjesztés és egyéb hasznosítás tilos. 6 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

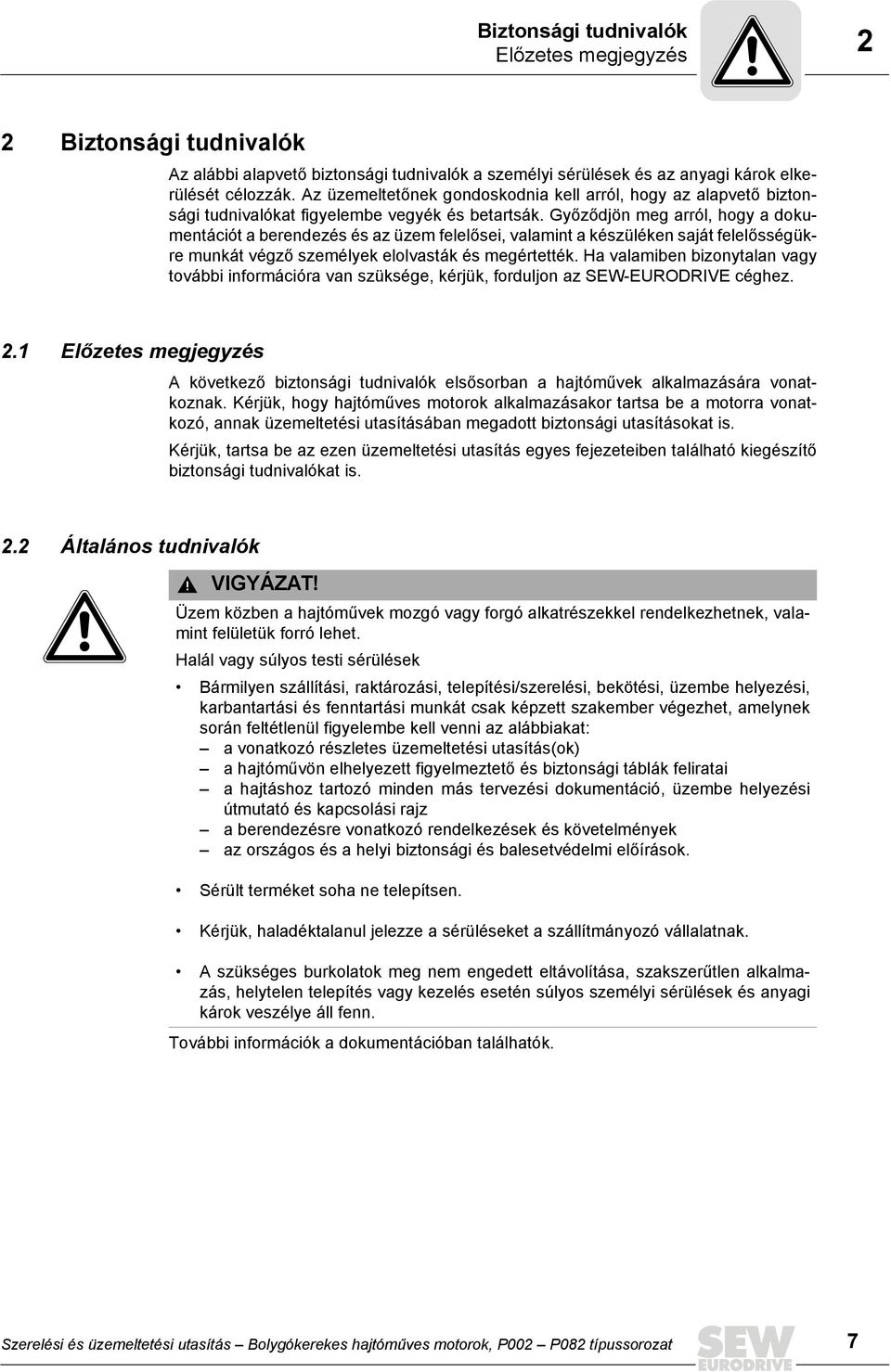

7 Biztonsági tudnivalók Előzetes megjegyzés 2 2 Biztonsági tudnivalók Az alábbi alapvető biztonsági tudnivalók a személyi sérülések és az anyagi károk elkerülését célozzák. Az üzemeltetőnek gondoskodnia kell arról, hogy az alapvető biztonsági tudnivalókat figyelembe vegyék és betartsák. Győződjön meg arról, hogy a dokumentációt a berendezés és az üzem felelősei, valamint a készüléken saját felelősségükre munkát végző személyek elolvasták és megértették. Ha valamiben bizonytalan vagy további információra van szüksége, kérjük, forduljon az SEW-EURODRIVE céghez. 2.1 Előzetes megjegyzés A következő biztonsági tudnivalók elsősorban a hajtóművek alkalmazására vonatkoznak. Kérjük, hogy hajtóműves motorok alkalmazásakor tartsa be a motorra vonatkozó, annak üzemeltetési utasításában megadott biztonsági utasításokat is. Kérjük, tartsa be az ezen üzemeltetési utasítás egyes fejezeteiben található kiegészítő biztonsági tudnivalókat is. 2.2 Általános tudnivalók VIGYÁZAT! Üzem közben a hajtóművek mozgó vagy forgó alkatrészekkel rendelkezhetnek, valamint felületük forró lehet. Halál vagy súlyos testi sérülések Bármilyen szállítási, raktározási, telepítési/szerelési, bekötési, üzembe helyezési, karbantartási és fenntartási munkát csak képzett szakember végezhet, amelynek során feltétlenül figyelembe kell venni az alábbiakat: a vonatkozó részletes üzemeltetési utasítás(ok) a hajtóművön elhelyezett figyelmeztető és biztonsági táblák feliratai a hajtáshoz tartozó minden más tervezési dokumentáció, üzembe helyezési útmutató és kapcsolási rajz a berendezésre vonatkozó rendelkezések és követelmények az országos és a helyi biztonsági és balesetvédelmi előírások. Sérült terméket soha ne telepítsen. Kérjük, haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. A szükséges burkolatok meg nem engedett eltávolítása, szakszerűtlen alkalmazás, helytelen telepítés vagy kezelés esetén súlyos személyi sérülések és anyagi károk veszélye áll fenn. További információk a dokumentációban találhatók. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 7

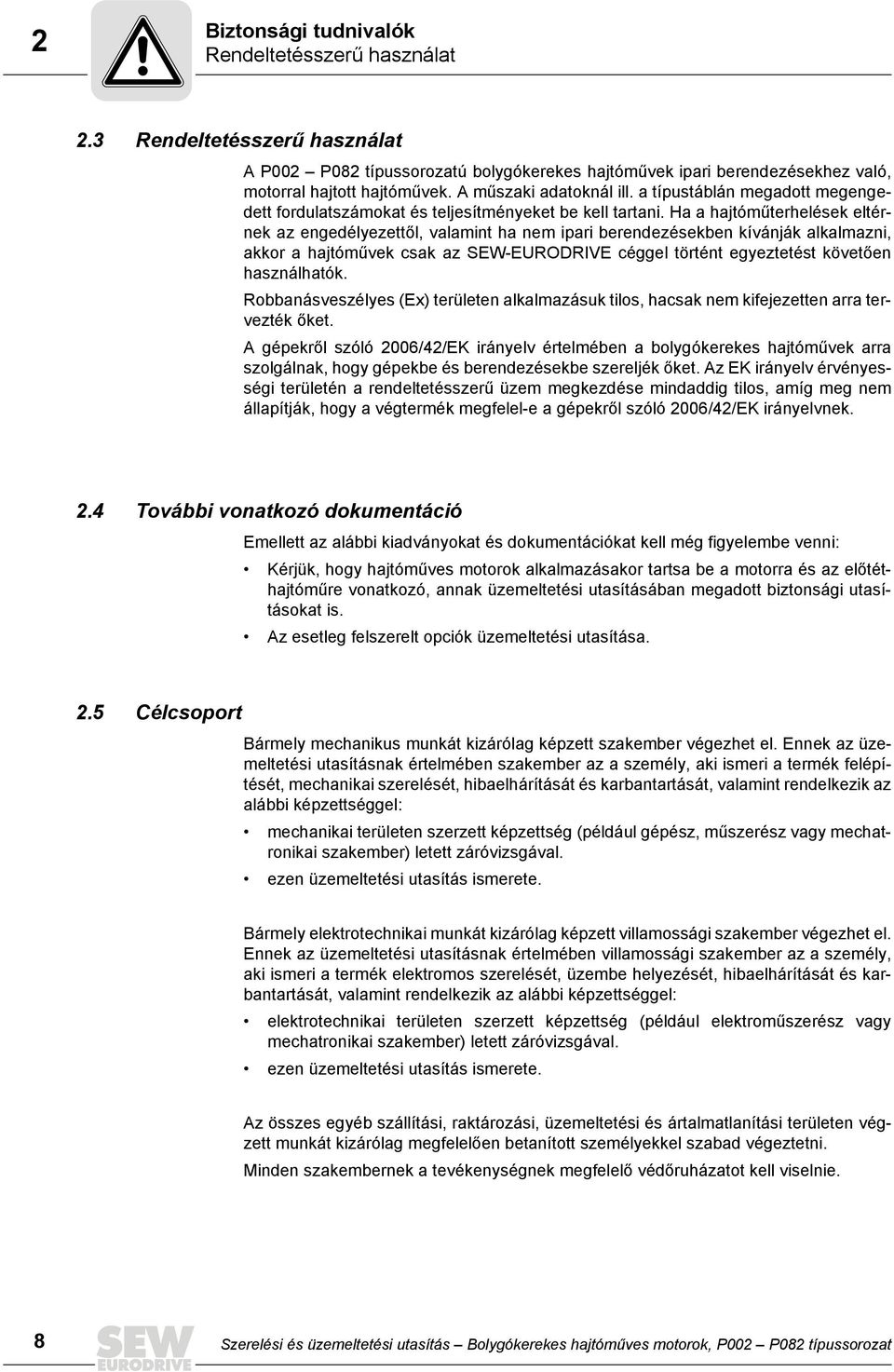

8 2 Biztonsági tudnivalók Rendeltetésszerű használat 2.3 Rendeltetésszerű használat A P002 P082 típussorozatú bolygókerekes hajtóművek ipari berendezésekhez való, motorral hajtott hajtóművek. A műszaki adatoknál ill. a típustáblán megadott megengedett fordulatszámokat és teljesítményeket be kell tartani. Ha a hajtóműterhelések eltérnek az engedélyezettől, valamint ha nem ipari berendezésekben kívánják alkalmazni, akkor a hajtóművek csak az SEW-EURODRIVE céggel történt egyeztetést követően használhatók. Robbanásveszélyes (Ex) területen alkalmazásuk tilos, hacsak nem kifejezetten arra tervezték őket. A gépekről szóló 2006/42/EK irányelv értelmében a bolygókerekes hajtóművek arra szolgálnak, hogy gépekbe és berendezésekbe szereljék őket. Az EK irányelv érvényességi területén a rendeltetésszerű üzem megkezdése mindaddig tilos, amíg meg nem állapítják, hogy a végtermék megfelel-e a gépekről szóló 2006/42/EK irányelvnek. 2.4 További vonatkozó dokumentáció Emellett az alábbi kiadványokat és dokumentációkat kell még figyelembe venni: Kérjük, hogy hajtóműves motorok alkalmazásakor tartsa be a motorra és az előtéthajtóműre vonatkozó, annak üzemeltetési utasításában megadott biztonsági utasításokat is. Az esetleg felszerelt opciók üzemeltetési utasítása. 2.5 Célcsoport Bármely mechanikus munkát kizárólag képzett szakember végezhet el. Ennek az üzemeltetési utasításnak értelmében szakember az a személy, aki ismeri a termék felépítését, mechanikai szerelését, hibaelhárítását és karbantartását, valamint rendelkezik az alábbi képzettséggel: mechanikai területen szerzett képzettség (például gépész, műszerész vagy mechatronikai szakember) letett záróvizsgával. ezen üzemeltetési utasítás ismerete. Bármely elektrotechnikai munkát kizárólag képzett villamossági szakember végezhet el. Ennek az üzemeltetési utasításnak értelmében villamossági szakember az a személy, aki ismeri a termék elektromos szerelését, üzembe helyezését, hibaelhárítását és karbantartását, valamint rendelkezik az alábbi képzettséggel: elektrotechnikai területen szerzett képzettség (például elektroműszerész vagy mechatronikai szakember) letett záróvizsgával. ezen üzemeltetési utasítás ismerete. Az összes egyéb szállítási, raktározási, üzemeltetési és ártalmatlanítási területen végzett munkát kizárólag megfelelően betanított személyekkel szabad végeztetni. Minden szakembernek a tevékenységnek megfelelő védőruházatot kell viselnie. 8 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

9 Biztonsági tudnivalók Biztonsági jelölések a hajtóművön Biztonsági jelölések a hajtóművön FIGYELEM! Idővel a biztonsági jelölések és a táblák elszennyeződhetnek, vagy más módon felismerhetetlenné válhatnak. Sérülésveszély az olvashatatlan jelzések miatt. Állandóan tartsa jól olvasható állapotban az összes biztonsági, figyelmeztető és kezelési útmutatást. A sérült biztonsági jelöléseket és a táblákat cserélje ki. A hajtóművön elhelyezett biztonsági jelöléseket figyelembe kell venni. Jelentésük a következő: Biztonsági jelölés Jelentés Oil olajbetöltő csavar Oil olajleeresztő Oil olajpálca Oil olajkémlelő ablak légtelenítő csavar utánkenési hely légleeresztő csavar C hőmérséklet-érzékelő forgásirány Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 9

10 2 Biztonsági tudnivalók Piktogramok a csomagoláson 2.7 Piktogramok a csomagoláson A csomagoláson elhelyezett piktogramokat figyelembe kell venni. Jelentésük a következő: Törékeny áru Óvja a hőtől Kötözés Kézi horog használata tilos Fent Óvja a nedvességtől Súlypont Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

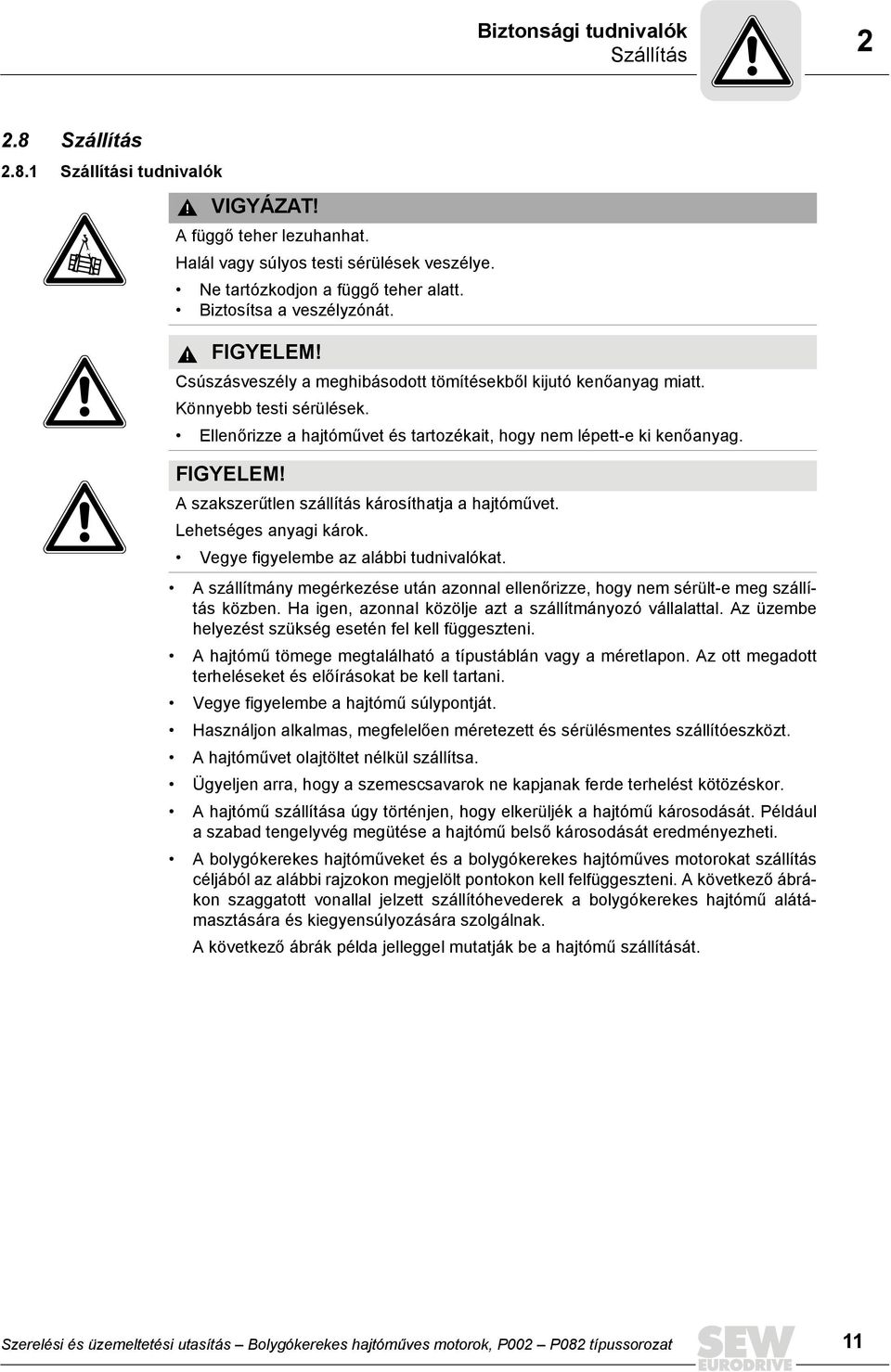

11 Biztonsági tudnivalók Szállítás Szállítás Szállítási tudnivalók VIGYÁZAT! A függő teher lezuhanhat. Halál vagy súlyos testi sérülések veszélye. Ne tartózkodjon a függő teher alatt. Biztosítsa a veszélyzónát. FIGYELEM! Csúszásveszély a meghibásodott tömítésekből kijutó kenőanyag miatt. Könnyebb testi sérülések. Ellenőrizze a hajtóművet és tartozékait, hogy nem lépett-e ki kenőanyag. FIGYELEM! A szakszerűtlen szállítás károsíthatja a hajtóművet. Lehetséges anyagi károk. Vegye figyelembe az alábbi tudnivalókat. A szállítmány megérkezése után azonnal ellenőrizze, hogy nem sérült-e meg szállítás közben. Ha igen, azonnal közölje azt a szállítmányozó vállalattal. Az üzembe helyezést szükség esetén fel kell függeszteni. A hajtómű tömege megtalálható a típustáblán vagy a méretlapon. Az ott megadott terheléseket és előírásokat be kell tartani. Vegye figyelembe a hajtómű súlypontját. Használjon alkalmas, megfelelően méretezett és sérülésmentes szállítóeszközt. A hajtóművet olajtöltet nélkül szállítsa. Ügyeljen arra, hogy a szemescsavarok ne kapjanak ferde terhelést kötözéskor. A hajtómű szállítása úgy történjen, hogy elkerüljék a hajtómű károsodását. Például a szabad tengelyvég megütése a hajtómű belső károsodását eredményezheti. A bolygókerekes hajtóműveket és a bolygókerekes hajtóműves motorokat szállítás céljából az alábbi rajzokon megjelölt pontokon kell felfüggeszteni. A következő ábrákon szaggatott vonallal jelzett szállítóhevederek a bolygókerekes hajtómű alátámasztására és kiegyensúlyozására szolgálnak. A következő ábrák példa jelleggel mutatják be a hajtómű szállítását. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 11

12 2 Biztonsági tudnivalók Szállítás Talpas kivitelű bolygókerekes hajtómű A következő ábra a talpas kivitelű bolygókerekes hajtómű szállítását mutatja be példa jelleggel Peremes szerelésű bolygókerekes hajtómű A következő ábra a peremes szerelésű bolygókerekes hajtómű szállítását mutatja be példa jelleggel. 12 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

13 Biztonsági tudnivalók Tárolási és szállítási feltételek Tárolási és szállítási feltételek A szállítási és tárolási feltételektől függően a következő konzerválás- és csomagolásfajtákkal készülhetnek a hajtóművek Belső konzerválás Standard konzerválás A próbajáratás után a próba-olajtöltetet leeresztik a hajtóműből. A visszamaradó olajfilm átmeneti korrózióvédelmet biztosít a hajtóműnek. Tartós konzerválás A próbajáratás után a próba-olajtöltetet leeresztik a hajtóműből és a belső teret gőzfázisú inhibitorral töltik fel. A levegőztető szűrőt zárócsavarra cserélik, majd mellékelik a hajtóműhöz Külső konzerválás Külső konzerválásra általában a következő módszerek használatosak: A csupasz, nem lakkozott részeket korrózióvédő szerrel látják el a tengelyek és peremek funkcionális felületein, valamint a hajtóműház beépítési és talpfelületein. Azt csak alkalmas, a tengelytömítő gyűrűt nem károsító oldószerrel távolítsa el. A kis alkatrészeket és a külön szállított darabokat, pl. csavarokat, anyákat stb. műanyag korrózióvédő tasakba (VCI korrózióvédő tasak) csomagolják. A menetes furatokat és a vakfuratokat műanyag dugóval zárják le. Ha a hajtóművet 6 hónapnál tovább tárolják, a festetlen felületek védőbevonatát és a festést rendszeresen ellenőrizni kell. A sérült védőbevonatú és/vagy festésű helyeket adott esetben ki kell javítani Csomagolás Standard csomagolás A hajtóművet raklapra rögzítik és burkolat nélkül szállítják. Alkalmazás: közúti szállítás esetén Tartós csomagolás A hajtóművet faládába csomagolják, amely tengeri szállításra is alkalmas. Alkalmazás: tengeri szállítás esetén és/vagy tartós tároláshoz Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 13

14 2 Biztonsági tudnivalók Tárolási és szállítási feltételek Tárolási feltételek FIGYELEM! A szakszerűtlen tárolás károsíthatja a hajtóművet. Lehetséges anyagi károk. A hajtóművet a tárolás idején, az üzembe helyezésig rázkódásmentesen kell tárolni, hogy megakadályozzák a gördülőcsapágyak futópályáinak sérülését! A kihajtótengelyt hathavonta legalább egy fordulatnyit meg kell forgatni, hogy megváltozzon a gördülőelemek helyzete a be- és a kihajtótengely csapágyaiban. MEGJEGYZÉS A hajtóműveket olajtöltet nélkül szállítják, ezért a tárolási időtől és a tárolási feltételektől függően különböző védőrendszerekre van szükség az alábbi táblázat szerint. Konzerválás + csomagolás Tárolási hely Tárolási idő Standard konzerválás + standard csomagolás Tartós konzerválás + standard csomagolás Tartós konzerválás + tartós csomagolás Fedett és zárt állandó hőmérséklet és páratartalom mellett (5 C < â < 60 C, relatív páratartalom < 50%). Kerülni kell a hirtelen hőmérséklet-változást, ellenőrzött szellőzés szűrőn át (szennyeződés- és pormentes). Agresszív gőzöktől és rázkódástól mentes környezet. Fedett és zárt állandó hőmérséklet és páratartalom mellett (5 C < â < 60 C, relatív páratartalom < 50%). Kerülni kell a hirtelen hőmérséklet-változást, ellenőrzött szellőzés szűrőn át (szennyeződés- és pormentes). Agresszív gőzöktől és rázkódástól mentes környezet. Fedett, eső ellen védett, rázkódásoktól mentes. Sérülésmentes felületvédelem esetén max. 6 hónap. Rendszeres felülvizsgálat és a sérülésmentes állapot rendszeres ellenőrzése esetén max. 3 év. Rendszeres felülvizsgálat és a sérülésmentes állapot rendszeres ellenőrzése esetén max. 3 év. MEGJEGYZÉS Trópusi területeken történő tárolás esetén ügyeljen a rovarkárok elleni kielégítő védelemre. Más követelmények esetén kérjük, forduljon az SEW-EURODRIVE képviselőjéhez. 14 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

15 A hajtóművek felépítése Bolygókerekes hajtómű és előtéthajtómű kombinációja 3 3 A hajtóművek felépítése 3.1 Bolygókerekes hajtómű és előtéthajtómű kombinációja A bolygókerekes hajtóművek a következő részegységek kombinálásával készülnek: P.. bolygókerekes hajtómű végfokozat RF.. vagy KF.. előtéthajtómű Felszerelt alkatrészek: motor, tengelykapcsoló, adapter és visszafutásgátló A következő ábra bolygókerekes hajtómű, előtéthajtómű és motor kombinációját mutatja be példaként. RF.. Motor KF.. P.. RF.. KF.. P.. bolygókerekes hajtómű homlokkerekes hajtómű (peremes kivitel) kúpkerekes hajtómű (peremes kivitel) Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 15

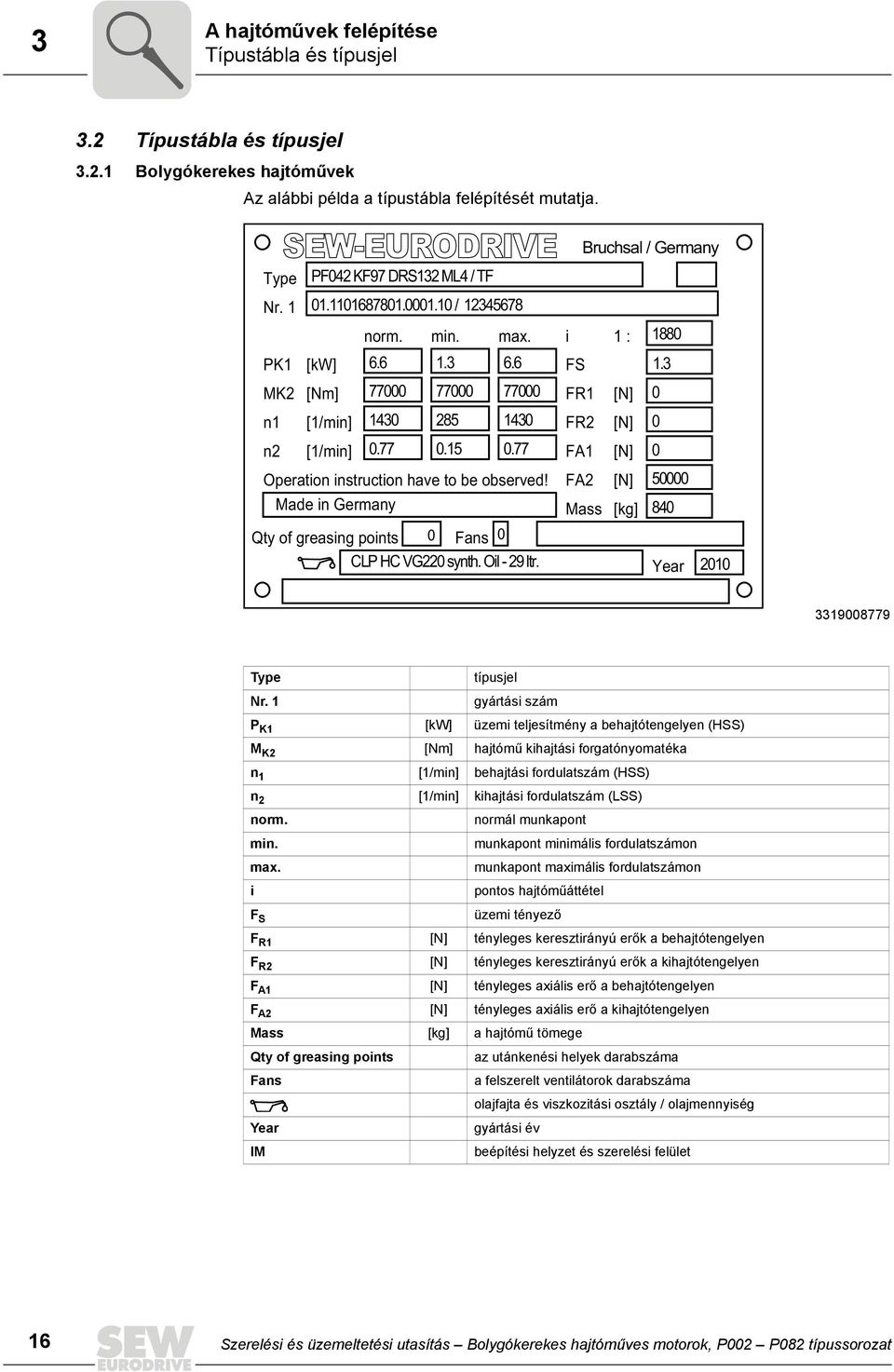

16 3 A hajtóművek felépítése Típustábla és típusjel 3.2 Típustábla és típusjel Bolygókerekes hajtóművek Az alábbi példa a típustábla felépítését mutatja. SEW-EURODRIVE Type Nr. 1 PK1 PF042 KF97 DRS132 ML4 / TF / [kw] norm. min. max MK2 n1 n2 [Nm] [1/min] [1/min] Operation instruction have to be observed! Made in Germany Bruchsal / Germany i FS FR1 FR2 FA1 FA2 Mass 1 : [N] [N] [N] [N] [kg] Qty of greasing points 0 Fans 0 CLP HC VG220 synth. Oil - 29 ltr. Year Type típusjel Nr. 1 gyártási szám P K1 [kw] üzemi teljesítmény a behajtótengelyen (HSS) M K2 [Nm] hajtómű kihajtási forgatónyomatéka n 1 [1/min] behajtási fordulatszám (HSS) n 2 [1/min] kihajtási fordulatszám (LSS) norm. normál munkapont min. munkapont minimális fordulatszámon max. munkapont maximális fordulatszámon i pontos hajtóműáttétel F S üzemi tényező F R1 [N] tényleges keresztirányú erők a behajtótengelyen F R2 [N] tényleges keresztirányú erők a kihajtótengelyen F A1 [N] tényleges axiális erő a behajtótengelyen F A2 [N] tényleges axiális erő a kihajtótengelyen Mass [kg] a hajtómű tömege Qty of greasing points az utánkenési helyek darabszáma Fans a felszerelt ventilátorok darabszáma olajfajta és viszkozitási osztály / olajmennyiség Year gyártási év IM beépítési helyzet és szerelési felület 16 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

17 A hajtóművek felépítése Típustábla és típusjel 3 A hajtómű típusjelölése a következőképpen épül fel: P H F 032 RF 97 DRS 160M4 Kiviteli méret + pólusszám Típussorozat Motor Kiviteli méret Típussorozat Előtéthajtómű Kiviteli méret Peremes kivitel Csőtengely zsugortárcsához Bolygókerekes hajtóművek Hajtóműtípus Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 17

18 3 A hajtóművek felépítése Típustábla és típusjel Előtéthajtómű Az alábbi példa a típustábla felépítését mutatja Bruchsal / Germany K57 AQH140/ IM M3B na pk r/min 232 ne pk r/min 4500 CLP HC 220 Synth.Öl / 2,4L Ma pk i 19,34 IP 65 Nm 665 kg 32 Made in Germany f b = üzemi tényező F Ra max [N] = maximális kihajtásoldali keresztirányú erő F Re max [N] = maximális behajtásoldali keresztirányú erő (hajtásoldali AD fedéllel) i = hajtóműáttétel IM = beépítési helyzet jele IP.. = védettség n e max [1/min] = maximális behajtási fordulatszám n a [1/min] = kihajtási fordulatszám M emax [Nm] = maximális behajtási forgatónyomaték M a [Nm] = kihajtási forgatónyomaték M R [Nm] = megcsúszási nyomaték AR adapter alkalmazása esetén M RS [Nm] = a visszafutásgátló zárónyomatéka A hajtómű típusjelölése a következőképpen épül fel: RF 47 / A Közvetlenül motorra szereléshez A hajtómű kiviteli mérete A homlokkerekes hajtómű típussorozata (peremes kivitel) MEGJEGYZÉS A típusjelek részletes áttekintése, valamint további információ az alábbi kiadványokban található: "Hajtóművek" katalógus, ill. "Hajtóműves motorok" katalógus 18 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

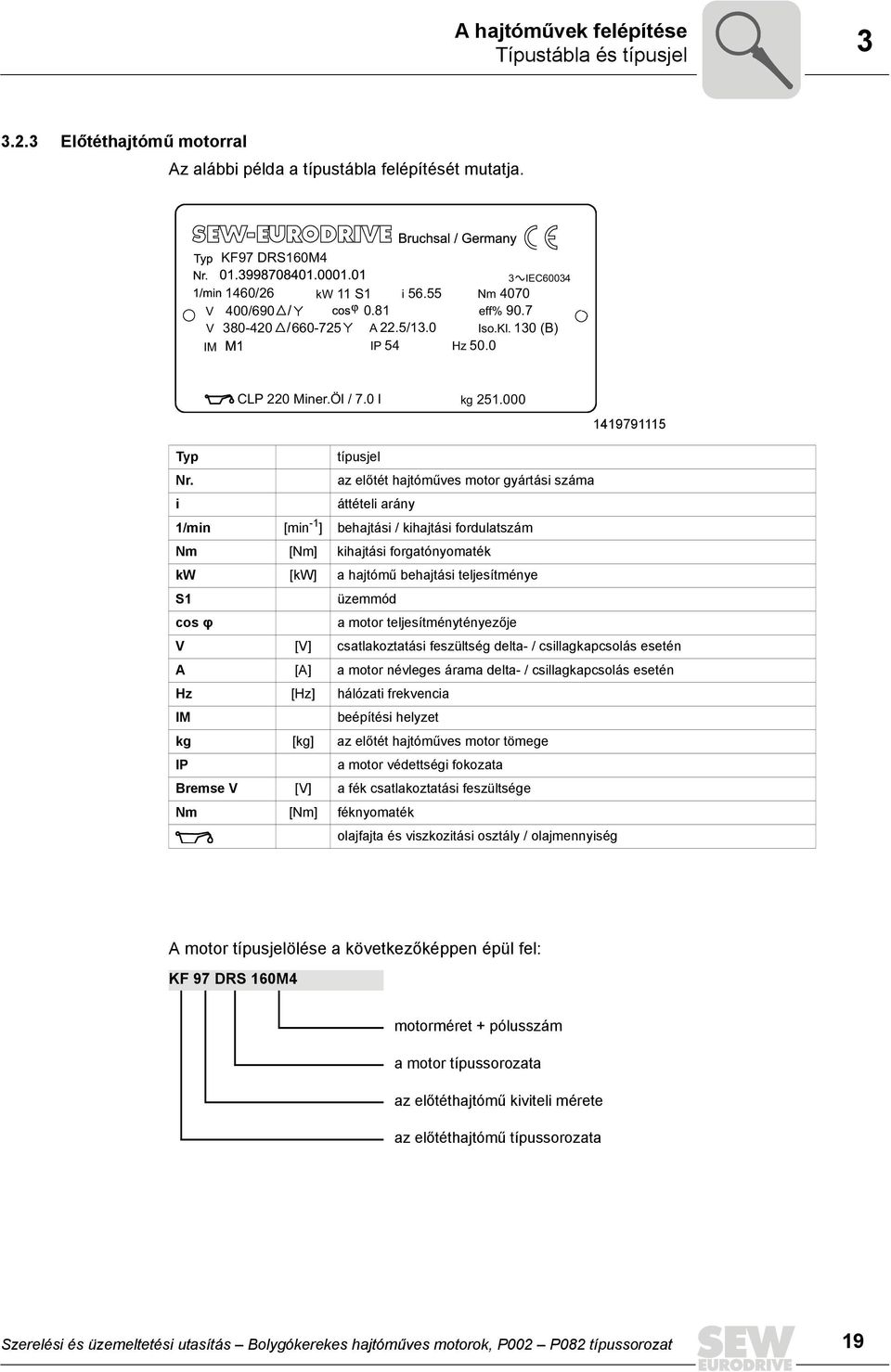

19 A hajtóművek felépítése Típustábla és típusjel Előtéthajtómű motorral Az alábbi példa a típustábla felépítését mutatja. KF97 DRS160M4 3 IEC /26 kw 11 S1 i Nm 4070 V 400/ eff% 90.7 V A 22.5/13.0 Iso.Kl. 130 (B) IM IP 54 Hz 50.0 CLP 220 Miner.Öl / 7.0 l kg Typ típusjel Nr. az előtét hajtóműves motor gyártási száma i áttételi arány 1/min [min -1 ] behajtási / kihajtási fordulatszám Nm [Nm] kihajtási forgatónyomaték kw [kw] a hajtómű behajtási teljesítménye S1 üzemmód cos φ a motor teljesítménytényezője V [V] csatlakoztatási feszültség delta- / csillagkapcsolás esetén A [A] a motor névleges árama delta- / csillagkapcsolás esetén Hz [Hz] hálózati frekvencia IM beépítési helyzet kg [kg] az előtét hajtóműves motor tömege IP a motor védettségi fokozata Bremse V [V] a fék csatlakoztatási feszültsége Nm [Nm] féknyomaték olajfajta és viszkozitási osztály / olajmennyiség A motor típusjelölése a következőképpen épül fel: KF 97 DRS 160M4 motorméret + pólusszám a motor típussorozata az előtéthajtómű kiviteli mérete az előtéthajtómű típussorozata Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 19

20 3 A hajtóművek felépítése Beépítési helyzet 3.3 Beépítési helyzet Beépítési helyzet alatt a hajtóműház térbeli helyzetét értjük, jelölése M1 M6. A beépítési helyzetek tömörtengelyes és csőtengelyes bolygókerekes hajtóművekre vonatkoznak. P..RF.. M6 M2 M1 M4 M5 M3 P..KF.. M6 M2 M1 M4 M5 M Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

21 A hajtóművek felépítése Beépítésihelyzet-adatlapok Beépítésihelyzet-adatlapok Az alábbi táblázat a beépítésihelyzet-adatlapokon használt szimbólumokat és azok jelentését ismerteti: Szimbólum Jelentés légtelenítő szelep olajszint-ellenőrző csavar olajleeresztő csavar légtelenítő olajpálca olajkémlelő ablak Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 21

22 3 A hajtóművek felépítése Beépítésihelyzet-adatlapok P..RF.. 22 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

23 A hajtóművek felépítése Beépítésihelyzet-adatlapok PF..RF.. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 23

24 3 A hajtóművek felépítése Beépítésihelyzet-adatlapok P..KF.. 24 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

25 A hajtóművek felépítése Beépítésihelyzet-adatlapok PF.KF.. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 25

26 3 A hajtóművek felépítése Az előtéthajtómű beépítési helyzetei 3.5 Az előtéthajtómű beépítési helyzetei MEGJEGYZÉS A bolygókerekes hajtóművek beépítési helyzetein kívül a következő adatokat rögzítik KF.. kúpkerekes előtéthajtómű A KF.. kúpkerekes előtéthajtóművek számára pozícióként a 0, 90, 180 vagy 270 szöget határozzák meg. Emellett meghatározzák, hogy a rögzítőperem az A vagy a B oldalra kerül. A B A kenésből adódó veszteségek alacsony szinten tartása érdekében az SEW- EURODRIVE azt javasolja, hogy a következő áttekintésben szereplő standard beépítési helyzeteket válassza. MEGJEGYZÉS Eltérő beépítési helyzetek esetén kérjük, forduljon az SEW-EURODRIVE képviselőjéhez. 26 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

27 A hajtóművek felépítése Az előtéthajtómű beépítési helyzetei M1 M2 0 A 270 A 90 A 180 B 0 B M3 270 A 180 A 90 A 3 0 A 270 A 90 A 180 A 0 A M4 270 A 180 A 90 A M6 M5 0 A 270 A 90 B 180 A 0 A 270 B 90 A 180 A Jelmagyarázat M1 / M2 / M3 / M4 / M5 / M6 = a bolygókerekes hajtómű beépítési helyzete 0 / 90 / 180 / 270 = a kúpkerekes előtéthajtómű beépítési helyzete A/B = a rögzítőperem helyzete a kúpkerekes előtéthajtóművön Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 27

28 3 A hajtóművek felépítése Az előtéthajtómű beépítési helyzetei RF.. homlokkerekes előtéthajtómű Az RF.. homlokkerekes előtéthajtóművek számára pozícióként a 0, 90, 180 vagy 270 szöget határozzák meg. A kenésből adódó veszteségek alacsony szinten tartása érdekében az SEW- EURODRIVE azt javasolja, hogy a következő áttekintésben szereplő standard beépítési helyzeteket válassza. MEGJEGYZÉS Eltérő beépítési helyzetek esetén kérjük, forduljon az SEW-EURODRIVE képviselőjéhez. M1 0 M2 0 M3 180 M4 0 M5 270 M Jelmagyarázat M1 / M2 / M3 / M4 / M5 / M6 = a bolygókerekes hajtómű beépítési helyzete 0 / 90 / 180 / 270 = a homlokkerekes előtéthajtómű beépítési helyzete 28 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

29 A hajtóművek felépítése Ferde beépítési helyzet és változó beépítési helyzetek Ferde beépítési helyzet és változó beépítési helyzetek A standard beépítési helyzetektől eltérő beépítési helyzeteket ferde beépítési helyzetnek vagy változó beépítési helyzetnek nevezzük. A ferde beépítési helyzetű hajtóműveknek a standardtól eltérő, de fix beépítési helyzetük van. A változó beépítési helyzetű hajtóművek helyzete üzem közben a megadott tartományon belül tetszőlegesen változhat. A ferde beépítési helyzetek és a változó beépítési helyzetek jelölése a következőképpen épül fel: M1 - M2/20 /V [1] [2] [3] [4] [1] kiindulási helyzet [3] ferdeség szöge [2] célhelyzet [4] F = fix véghelyzet; V = változó véghelyzet A következő ábrán példák láthatók: M1 M6 / 20 M1 M1 M5 / M6 M5 M1 M4 / 30 M1 M2 / 30 M M4 M Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 29

30 3 A hajtóművek felépítése Ferde beépítési helyzet és változó beépítési helyzetek Ha a hajtómű beépítési helyzete több irányban eltér a standard beépítési helyzetektől, akkor minden véghelyzetet meg kell adni. A fix és a változó véghelyzetek kombinálása lehetséges. Példa egy hajtóműre, amely az M1 beépítési helyzetből kiindulva üzem közben ±20 -kal megdől a kihajtótengely körül, és a hossztengelye körül fixen 30 -kal megdöntve van beépítve: M1 - M2/20 /V - M4/20 /V - M5/30 /F MEGJEGYZÉS A ferde beépítési helyzetek és a változó beépítési helyzetek esetében korlátozások lehetnek érvényben a tartozékok és műszaki adatok vonatkozásában, és esetleg hosszabb szállítási idők adódhatnak. Lépjen kapcsolatba az SEW-EURODRIVE céggel. 30 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

31 A kiegészítő kivitelek és opciók felépítése Hajtásoldali elemek 4 4 A kiegészítő kivitelek és opciók felépítése 4.1 Hajtásoldali elemek A következő ábrán a hajtásoldali elemek áttekintése látható. DRS DV AD/ZR AD AD/RS AM AD/P RF.. AR/W AR /W AR/WS KF.. /WS AT/RS AT AT/BM(G) Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 31

32 4 A kiegészítő kivitelek és opciók felépítése Elfordulásgátló 4.2 Elfordulásgátló A reakciónyomaték megtámasztására feltűzhető kivitelű, cső- és tömör tengelyes hajtóműveknél opcióként elfordulásgátló áll rendelkezésre. Az elfordulásgátló húzó és nyomó igénybevételt egyaránt felvehet Egyoldalas elfordulásgátló Az elfordulásgátló a szállítmány mellékelt része, vagy az ügyfél kívánsága szerint fel van szerelve. A szállítási terjedelem tartalmazza a rögzítőcsavarokat. Az ábra példaként bolygókerekes hajtóműves motor és egyoldalas elfordulásgátló kombinációját mutatja be PT100 hőmérséklet-érzékelő A hajtóműolaj hőmérsékletének mérésére alkalmazható PT100 hőmérséklet-érzékelő. A hőmérséklet-érzékelő a hajtómű olajfürdőjében van elhelyezve. A pontos helyzet a hajtómű kivitelétől függ. 32 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

33 A kiegészítő kivitelek és opciók felépítése Olajkiegyenlítő tartály / felszálló olajvezeték Olajkiegyenlítő tartály / felszálló olajvezeték Ha szűkös a hely az olajkiegyenlítő tartály (M2 beépítési helyzet) vagy a felszálló olajvezeték (M4 beépítési helyzet) beépítéséhez, akkor az SEW-EURODRIVE cégtől kérhetők rendelésspecifikus rajzok Az olajkiegyenlítő tartály M2 beépítési helyzet esetén A felszálló olajvezeték M4 beépítési helyzet esetén Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 33

34 5 Felszerelés és telepítés Szükséges szerszámok és segédeszközök 5 Felszerelés és telepítés 5.1 Szükséges szerszámok és segédeszközök A szállítási terjedelem nem tartalmazza az alábbiakat: csavarkulcskészlet nyomatékkulcs felhúzó szerkezet esetleg kiegyenlítő elemek (alátétek, távtartó gyűrűk) rögzítőanyagok a hajtó- és hajtott elemekhez súrlódáscsökkentő szerek, pl. a NOCO -Fluid az SEW cégtől kivéve a csőtengelyes hajtóműveknél csőtengelyes hajtóműveknél segédeszközök a géptengelyen történő fel-/leszereléshez rögzítő alkatrészek a hajtómű alapjához 5.2 Tűrések P.. bolygókerekes hajtómű Tengelyvégek Az átmérő tűrése a DIN 748 szerint: Ø > 50 mm ISO m6 Központosító furatok: Ø Ø mm M mm M24 Szerelőperem A központosító perem tűrése: ISO f RF../KF.. előtéthajtómű Tengelyvégek Az átmérő tűrése a DIN 748 szerint: Ø 50 mm ISO k6 Ø > 50 mm ISO m6 Központosító furatok a DIN 332 D szerint: Ø > mm M24 Ø > mm 1) M30 1) A méretek nem a DIN 332 szerintiek, a menetmélység a védősüllyesztéssel együtt legalább a névleges menetátmérő kétszerese DIN 6885 szerinti reteszek (magas alak) Szerelőperem A központosító perem tűrése: ISO f7 34 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

35 Felszerelés és telepítés Tudnivalók a szereléshez / telepítéshez Tudnivalók a szereléshez / telepítéshez VIGYÁZAT! A hajtás véletlen indítása becsípődést okozhat. Halál vagy súlyos testi sérülések veszélye. A munka megkezdése előtt feszültségmentesítse a motort. Biztosítsa a motort véletlen bekapcsolás ellen. VIGYÁZAT! Az ügyfél nem megfelelően biztosított gépe a hajtómű ki- és beszerelésekor lezuhanhat. Halál vagy súlyos testi sérülések veszélye. Biztosítsa az ügyfél gépét véletlen elmozdulás ellen a hajtómű ki- és beszerelése közben. VIGYÁZAT! Égési sérülés veszélye a forró hajtómű és a forró hajtóműolaj következtében. Súlyos testi sérülések. A munka megkezdése előtt hagyja lehűlni a hajtóművet! Az olajszint-ellenőrző csavart és az olajleeresztő csavart csak óvatosan csavarja ki. FIGYELEM! Veszély a nem biztosított alkatrészek, pl. reteszek következtében. Könnyebb testi sérülések. Gondoskodjon a megfelelő védőeszközökről. FIGYELEM! Csúszásveszély a meghibásodott tömítésekből kijutó kenőanyag miatt. Könnyebb testi sérülések. Ellenőrizze a hajtóművet és tartozékait, hogy nem lépett-e ki kenőanyag. FIGYELEM! Veszély a kiálló alkatrészek következtében. Könnyebb testi sérülések. A hajtómű és tartozékai nem nyúlhatnak be a közlekedőutakra. FIGYELEM! A szakszerűtlen szerelés és telepítés károsíthatja a hajtóművet. Lehetséges anyagi károk. Vegye figyelembe az alábbi tudnivalókat. Feltétlenül tartsa be az egyes fejezetekben található biztonsági tudnivalókat! A bolygókerekes hajtóműveket olajtöltet nélkül szállítjuk. Az RF../KF.. előtéthajtóművek a beépítési helyzetnek megfelelő kenőanyagtöltetet tartalmaznak. A két hajtómű olajtere el van választva. A kivételeket külön jelöljük. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 35

36 5 Felszerelés és telepítés Tudnivalók a szereléshez / telepítéshez A típustáblán a legfontosabb műszaki adatok vannak feltüntetve. Emellett még az üzemeltetéshez lényeges adatok vannak feltüntetve a rajzokon, a rendelés-visszaigazoláson vagy esetleg a rendelésspecifikus dokumentációban. A beépítési helyzet megváltoztatása csak az SEW-EURODRIVE képviselőjével folytatott előzetes egyeztetést követően történhet. Az előzetes egyeztetés elmaradása esetén a szavatosság érvényét veszti! Függőleges beépítési helyzetre váltáskor olajkiegyenlítő tartály és/vagy felszálló olajvezeték szükséges. Megfelelően módosítani kell a kenőanyagok töltetmennyiségét és a légtelenítő szelep helyzetét. A hajtóművet csak a megadott beépítési helyzetben, sík, csillapított rezgésű és csavarodásmentes alépítményre szabad telepíteni ill. felszerelni. Ennek során a házak talpai és a rászerelt peremek ne feszüljenek egymásnak! A hajtóművön csak álló helyzetben végezzen munkát. Biztosítsa a meghajtó gépegységet véletlen bekapcsolás ellen. A bekapcsolási helyen erősítsen fel olyan utasító táblát, amelyből kitűnik, hogy a hajtóművön dolgoznak. Az olajellenőrző és az olajleeresztő csavarok, valamint a légtelenítő szelepek akadálytalanul megközelíthetők legyenek! A hajtómű és a hajtott gép közti elektrokémiai korrózió veszélye (eltérő fémek, pl. öntöttvas és nemesacél érintkezése) esetén 2-3 mm vastagságú műanyag közbetéteket kell alkalmazni! A csavarokat lássa el műanyag alátétekkel! A hajtómű házát mindig lássa el földeléssel. Vegye figyelembe, hogy a rászerelhető hajtómű és a motor ill. adapter összeszerelését csak felhatalmazott személy végezheti. Kérjük, egyeztessen az SEW- EURODRIVE céggel. A hajtás semmilyen részén ne végezzen hegesztési munkákat. A hajtásokat ne használja testelésre a hegesztési munkák során. A fogazott alkatrészek és a csapágyak összehegedhetnek és tönkremehetnek. A hajtás forgó részeit, mint a tengelykapcsolók, fogaskerekek és szíjhajtások, lássa el megfelelő érintésvédelemmel. Szabadban történő felállítás esetén közvetlen napsugárzás nem megengedett. Gondoskodjon megfelelő védelemről, pl. burkolatról, fedélről vagy hasonlóról! A hőtorlódást el kell kerülni. Az üzemeltetőnek gondoskodnia kell arról, hogy idegen testek ne akadályozzák a hajtómű működését (pl. leeső tárgyak vagy betemetés). Óvja a hajtóművet a közvetlenül rááramló hideg levegőtől. A kondenzáció következtében víz gyűlhet fel az olajban. Ha a hajtóművet olajtöltet nélkül szállítják, akkor a gyárban a normál beépítési helyzetnek megfelelően felszerelik a bolygókerekes hajtóműre és aktiválják a légtelenítő szelepet. Ellenőrizze a légtelenítő szelep helyes felszerelését és működését. Nedves helyiségben vagy a szabadban való alkalmazásra megfelelő festéssel ellátva kerülnek forgalomba a hajtóművek. A festés esetleges sérüléseit (pl. a légtelenítő szelepnél) utólag ki kell javítani. 36 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

37 Felszerelés és telepítés A szerelés feltételei A szerelés feltételei Ellenőrizze, hogy teljesülnek-e az alábbi feltételek: A motor típustáblájának adatai megegyeznek a hálózati feszültséggel. A hajtás a szállítás és tárolás során nem sérült. A környezeti hőmérséklet megfelel a műszaki dokumentációnak, a típustáblának és a kenőanyag-táblázatnak ( 78. oldal). A környezetben nem lehetnek káros olajok, savak, gázok, gőzök, sugárzások stb. A kihajtó tengelyeket és a peremfelületeket alaposan meg kell tisztítani a korrózióvédő anyagoktól, szennyeződésektől és hasonlóktól. Erre használjon a kereskedelemben kapható oldószert. Ne engedje, hogy oldószer jusson a tengelytömítő gyűrűk tömítőajkára, mert károsodhat a tömítés! Tartós tárolás Kérjük, vegye figyelembe: 1 éves vagy hosszabb idejű tárolás esetén csökken a csapágyak zsírjának használati időtartama (csak a zsírkenésű csapágyakra vonatkozik). Cserélje a zárócsavart a mellékelt légtelenítő szűrőre Olaj betöltése A hajtóművet a típustábla szerinti fajtájú és mennyiségű olajjal töltse fel. A mennyiséget a beépítési helyzettől és a kenés módjától függően állapítsa meg. Az olajszintet az olajkémlelő ablakon át vagy az olajpálcán ellenőrizze. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 37

38 5 Felszerelés és telepítés A hajtómű felszerelése 5.5 A hajtómű felszerelése Hajtóműrögzítés talpas kivitelnél Az alábbi táblázat az egyes hajtóműméretekhez tartozó menetméreteket és meghúzási nyomatékokat sorolja fel. Kiviteli méret P002 Csavar / anya M20 A csavar / anya meghúzási nyomatéka 8.8-as szilárdsági osztály [Nm] P012 M P022 M20 P032 M P042 M P052 M36 P062 M P072 M P082 M Darabszám 8 MEGJEGYZÉS A csavarokat szereléskor tilos kenni Rögzítőcsavarok meghúzási nyomatékai A hajtóművön a csavarokat az alábbi nyomatékkal húzza meg. Meghúzási nyomaték Csavar / anya 8.8-as szilárdsági osztály [Nm] M6 11 M8 25 M10 48 M12 86 M M M M M M M M MEGJEGYZÉS A csavarokat szereléskor tilos kenni. 38 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

39 Felszerelés és telepítés A hajtómű felszerelése Légtelenítő szelep RF../KF.. előtéthajtóműnél Ellenőrizze, hogy üzembe helyezték-e a légtelenítő szelepet. Ha a légtelenítő szelep nincs üzemkész állapotban, akkor a hajtómű üzembe helyezése előtt a légtelenítő szelepről el kell távolítani a szállítási biztosítást! 1. Légtelenítő szelep szállítási biztosítással Távolítsa el a szállítási biztosítást Üzemkész légtelenítő szelep Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 39

40 5 Felszerelés és telepítés A hajtómű felszerelése Talpas kivitelű hajtómű RF.. / KF.. előtéthajtóművel Az RF.. / KF.. előtéthajtóművel szerelt, talpas kivitelű bolygókerekes hajtóművek alábbi kombinációi esetén a rögzítő felület alá nyúlhat az előtéthajtómű. MEGJEGYZÉS A következő készülékkombinációk esetén vegye figyelembe az A méretet. Ennek megfelelő módon kell előkészítenie az ügyfélnek az alapozási szerkezetet. Ezenkívül szükség van az olajcsere elvégzését lehetővé tevő területre is. Ehhez az ügyfélének meg kell határoznia a B méretet. Kiviteli méret / kombinációk "A" méret RF.. KF.. [mm] P P ,5 P ,5 P ,5 P ,5 A következő ábra az RF előtéthajtóművel szerelt bolygókerekes hajtóművet mutatja be. A B Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

41 Felszerelés és telepítés A hajtómű felszerelése Alap A hajtómű gyors és megbízható szerelésének feltétele a helyes alaptípus megválasztása, valamint az átfogó tervezés, amelybe az összes szükséges konstrukciós és méretadatot tartalmazó, szakszerű alaprajz elkészítése is beletartozik. A káros rezgések és lengések elkerülése érdekében a hajtómű acélszerkezetre történő felszerelésekor különösen ügyeljen arra, hogy annak merevsége elégséges legyen. Az alapot a tömegnek és a nyomatéknak megfelelően kell méretezni, a hajtóműre ható erők figyelembevételével. A rögzítőcsavarokat vagy -anyákat az előírt nyomatékkal kell meghúzni. A "Hajtóműrögzítés" ( 38. oldal) c. fejezet szerinti csavarokat és meghúzási nyomatékokat kell alkalmazni. FIGYELEM! A szakszerűtlen alap károsíthatja a hajtóművet. Lehetséges anyagi károk. Az alapnak vízszintesnek és síknak kell lennie; a rögzítőcsavarok meghúzásakor a hajtómű nem feszülhet be. Az egyenetlenségeket szakszerű módon ki kell küszöbölni. Vegye figyelembe a típustáblán található súlyadatokat A tengelyek beigazítása VIGYÁZAT! Tengelytörés a tengelyek beigazítási pontosságának figyelmen kívül hagyása esetén. Halál vagy súlyos testi sérülések veszélye. A tengelykapcsoló követelményei a külön üzemeltetési utasításokban találhatók! A tengelyek egymáshoz viszonyított beigazítási pontossága nagymértékben meghatározza a tengelyek, a csapágyak és a tengelykapcsolók élettartamát. Ezért mindig nulla eltérésre kell törekedni. Ehhez pl. figyelembe kell venni a tengelykapcsolóknak a speciális üzemeltetési utasításokban található követelményeit is. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 41

42 5 Felszerelés és telepítés Tömör tengelyes hajtóművek 5.6 Tömör tengelyes hajtóművek Hajtóelemek és hajtott elemek szerelése FIGYELEM! A szakszerűtlen szerelés károsíthatja a csapágyakat, a házat és a tengelyeket. Lehetséges anyagi károk. A hajtó- és a hajtott elemeket csak felhúzókészülékkel szabad felszerelni. A felhelyezéshez használja a tengely végén található menetes központosító furatot. A szíjtárcsákat, tengelykapcsolókat, fogaskerekeket stb. semmi esetre sem szabad kalapácsütéssel a tengelyvégre húzni. Ennek a csapágyak, a ház és a tengely sérülése lehet a következménye! Szíjtárcsák esetében ügyelni kell a helyes, a gyártó előírása szerinti szíjfeszítésre. Szerelés felhúzó szerkezettel A következő ábrán a hajtómű- vagy motortengely végére felszerelendő tengelykapcsoló vagy agy felhúzására szolgáló felhúzókészülék látható. Amennyiben a csavar problémamentesen meghúzható, adott esetben nincs szükség a felhúzókészüléken lévő axiális csapágyra. [1] [2] [3] [1] hajtómű-tengelyvég [2] axiális csapágy [3] tengelykapcsoló-agy 42 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

43 Felszerelés és telepítés Tömör tengelyes hajtóművek 5 A nagy keresztirányú erők elkerülése A nagy keresztirányú erők elkerülése érdekében a fogas- vagy lánckerekeket lehetőleg az A ábrának megfelelően szerelje fel. F X1 [1] X 1 [A] [1] F X1 X 1 [B] [1] agy [A] helyes [B] kedvezőtlen MEGJEGYZÉS Megkönnyíti a szerelési munkát, ha a hajtott elemet előzőleg súrlódáscsökkentő szerrel bekeni és/vagy rövid ideig melegíti ( C-ra). Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 43

44 5 Felszerelés és telepítés Tengelykapcsoló 5.7 Tengelykapcsoló MEGJEGYZÉS Vegye figyelembe a tengelykapcsoló mindenkori gyártójának üzemeltetési utasítását. Tengelykapcsolók szerelésekor a tengelykapcsoló-gyártó adatai szerint ki kell egyenlíteni az alábbiakat: a) maximális és minimális távolság b) tengelyeltolódás c) szögeltérés a) b) c) Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

45 Felszerelés és telepítés Az AM adapter tengelykapcsolója Az AM adapter tengelykapcsolója FIGYELEM! Ha a motort adapterre szereli, nedvesség hatolhat be az adapterbe. Lehetséges anyagi károk. Anaerób folyadékkal tömítse le az adaptert. MEGJEGYZÉS Az illesztési korrózió elkerülése érdekében kenje be NOCO -Fluiddal a motortengelyt, mielőtt felszerelné rá a tengelykapcsoló-felet IEC-adapter AM / NEMA-adapter AM [1] motortengely [479] tengelykapcsoló-fél [481] menetes csap [484] retesz [491] távtartó cső Tisztítsa meg a motor és az adapter peremfelületét, valamint a motortengelyt. 2. Távolítsa el a motortengely reteszét, és cserélje ki az adapterrel szállított retesszel [484] (AM63 vagy AM250 esetében elmarad). 3. Melegítse fel kb C-ra a tengelykapcsoló-felet [479], majd tolja fel a motortengelyre. A következőképpen pozicionálja: Az AM IEC-adaptert amíg a motortengely vállának nem ütközik. Az AM IEC-adaptert A méretre. A távtartó csővel [491] rendelkező NEMA-adaptert A méretre. 4. Biztosítsa a reteszt és a tengelykapcsoló-felet a motortengelyen menetes csappal [481] és a táblázat szerinti T A meghúzási nyomatékkal. 5. Ellenőrizze az A méretet. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 45

46 5 Felszerelés és telepítés Az AM adapter tengelykapcsolója 6. Az adapter és a motor érintkezési felületét tömítse alkalmas felülettömítő anyaggal. 7. Szerelje fel a motort az adapterre. Az adaptertengelyen lévő tengelykapcsoló körmeit illessze be a műanyag bütykös gyűrűbe. IEC AM 63 / / / / / 280 A 24,5 31,5 41, ,5 93,5 139 T A 1,5 1,5 4,8 4, Menet M4 M4 M6 M6 M8 M10 M10 M10 NEMA AM / / / / / / / 365 A ,5 78,5 85, T A 1,5 1,5 4,8 4, Menet M4 M4 M6 M6 M8 M10 M10 M10 Megengedett terhelések FIGYELEM! A motor felszerelésekor a megengedettnél nagyobb terhelések léphetnek fel. Lehetséges anyagi kár! Az alábbi táblázatban megadott terhelési adatokat semmi esetre sem szabad túllépni. X Adaptertípus Fq F q 1) [N] IEC NEMA x 1) [mm] IEC-adapter NEMA-adapter AM63/71 AM AM80/90 AM143/ AM100/112 AM182/ AM132 2) AM213/215 2) AM132.. AM213/ AM160/180 AM254/ AM200/225 AM324-AM AM250/ ) A rászerelt motor F qmax maximális megengedett súlyerejét az x súlyponttávolság növekedésével egyenes arányban csökkenteni kell. Az x súlyponttávolság csökkenése esetén sem megengedett az F qmax maximális megengedett súlyerő növelése. 2) Az adapter-kihajtóperem átmérője: 160 mm 46 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

47 Felszerelés és telepítés Az AM adapter tengelykapcsolója 5 AM adapter AM../RS visszafutásgátlóval A felszerelés vagy üzembe helyezés előtt ellenőrizze a hajtás forgásirányát. Helytelen forgásirány esetén kérjük, értesítse az SEW-EURODRIVE ügyfélszolgálatát. A visszafutásgátló nem igényel üzem közben karbantartást, és nincs szükség további karbantartási munkákra. A visszafutásgátlók mérettől függően úgynevezett minimális elemelkedési fordulatszámmal rendelkeznek (lásd az alábbi táblázatot). FIGYELEM! Amennyiben a fordulatszám nem éri el a minimális elemelkedési fordulatszámot, akkor a visszafutásgátló kopásnak kitéve működik, és hőmérséklet-növekedés jelentkezik. Lehetséges anyagi károk! Névleges üzemállapotban a fordulatszám nem lehet kisebb a megadott minimális elemelkedési fordulatszámnál. Az indítási és a fékezési folyamat során megengedett a minimális elemelkedési fordulatszám alatti fordulatszám is. Típus AM80/90/RS, AM143/145/RS AM100/112/RS, AM182/184/RS AM132/RS, AM213/215/RS AM160/180/RS, AM254/286/RS AM200/225/RS, AM /RS A visszafutásgátló maximális zárónyomatéka [Nm] Minimális elemelkedési fordulatszám [1/min] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 47

48 5 Felszerelés és telepítés AD hajtásoldali fedél 5.9 AD hajtásoldali fedél A hajtáselemek szerelésénél vegye figyelembe "A hajtóelemek és a hajtott tengelyek szerelése" c. részben leírtakat, lásd 5.6 fejezet AD../P fedél motoralaplappal A motor felszerelése és a motor alaplapjának beállítása [1] motoralaplap [2] menetes csap (csak AD6/P / AD7/P esetén) [3] támasz (csak AD6/P / AD7/P esetén) [4] anya [5] menetes orsó 1. Az állítóanyákat egyenletesen meghúzva állítsa a motoralaplapot a szükséges szerelési helyzetbe. Homlokkerekes hajtóművek esetén a legmélyebb helyzetet esetleg csak a szemcsavarok ill. az emelőszemek eltávolítása után lehet elérni. A festett felületek sérüléseit utólag javítsa ki. 2. Állítsa be a motort az alaplapon (a tengelyvégek essenek egy vonalba), majd rögzítse. 3. Szerelje fel a hajtáselemeket a hajtásoldali tengelyvégre és a motor tengelyére, majd igazítsa össze azokat. Szükség esetén változtassa meg a motor helyzetét. 4. Helyezze fel a húzó összeköttetésre szolgáló alkatrészeket (ékszíj, lánc stb.) és feszítse meg őket a motor alaplapjának egyenletes állításával. Ennek során a motoralaplap és a menetes orsók ne feszüljenek egymásnak. 5. Rögzítse a menetes orsókat azokkal a csavarokkal, amelyek nem az állításra szolgálnak. 48 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

49 Felszerelés és telepítés AD hajtásoldali fedél Csak AD6/P és AD7/P esetén Beállítás előtt annyira lazítsa meg a menetes csapokon található anyákat, hogy a menetes csapok axiálisan szabadon mozoghassanak a támaszban. Az anyákat csak a végleges beállítási helyzetben húzza meg. A motoralaplapot ne állítsa a támasszal AD../ZR fedél központosító peremmel A szerelvények felszerelése központosító peremmel ellátott hajtásoldali fedélre. 1. A szerelvényt megfelelő hosszúságú csavarokkal erősítse fel. Az új csavarok hossza (l) az alábbiakból adódik: [l] t+a [t] becsavarási mélység (lásd a táblázatot) [a] a szerelvény vastagsága [s] a felerősítésre szolgáló menet (lásd a táblázatot) A kiszámított csavarhosszúságot kerekítse a következő kisebb szabványos hosszra. 2. Távolítsa el a központosító perem rögzítőcsavarjait. 3. Tisztítsa meg a felfekvő felületet és a központosító peremet. 4. Tisztítsa meg az új csavarok menetét, és csavarbiztosítás céljából vonja be megfelelő szerrel (pl. Loctite 243) az első csavarmeneteket. 5. Helyezze fel a szerelvényt a központosító peremre, és a megadott T A nyomatékkal húzza meg a rögzítőcsavarokat (lásd a táblázatot). Típus Becsavarási mélység t [mm] Rögzítő menet s Meghúzási nyomaték T A a 8.8 szilárdsági osztályú összekötőcsavarokhoz [Nm] AD2/ZR 25,5 M8 25 AD3/ZR 31,5 M10 48 AD4/ZR 36 M12 86 AD5/ZR 44 M12 86 AD6/ZR 48,5 M AD7/ZR 49 M AD8/ZR 42 M12 86 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 49

50 5 Felszerelés és telepítés AD hajtásoldali fedél Megengedett terhelések FIGYELEM! A motor felszerelésekor a megengedettnél nagyobb terhelések léphetnek fel. Lehetséges anyagi kár! Az alábbi táblázatban megadott terhelési adatokat semmi esetre sem szabad túllépni. x Fq Típus x 1) [mm] F q 1) [N] AD2/ZR AD3/ZR AD4/ZR 2) AD4/ZR 3300 AD5/ZR AD6/ZR AD7/ZR AD8/ZR ) Maximális terhelési értékek 8.8 szilárdsági osztályú összekötőcsavarokhoz. A rászerelt motor F qmax maximális megengedett súlyerejét az x súlyponttávolság növekedésével egyenes arányban csökkenteni kell. A súlyponttávolság csökkentése esetén nem megengedett az F qmax növelése. 2) Az adapter-kihajtóperem átmérője: 160 mm 50 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

51 Felszerelés és telepítés AD hajtásoldali fedél AD../RS fedél visszafutásgátlóval A felszerelés vagy üzembe helyezés előtt ellenőrizze a hajtás forgásirányát. Helytelen forgásirány esetén kérjük, értesítse az SEW-EURODRIVE ügyfélszolgálatát. A visszafutásgátló nem igényel üzem közben karbantartást, és nincs szükség további karbantartási munkákra. A visszafutásgátlók mérettől függően úgynevezett minimális elemelkedési fordulatszámmal rendelkeznek (lásd az alábbi táblázatot). FIGYELEM! Amennyiben a fordulatszám nem éri el a minimális elemelkedési fordulatszámot, akkor a visszafutásgátló kopásnak kitéve működik, és hőmérséklet-növekedés jelentkezik. Lehetséges anyagi károk! Névleges üzemállapotban a fordulatszám nem lehet kisebb a megadott minimális elemelkedési fordulatszámnál. Az indítási és a fékezési folyamat során megengedett a minimális elemelkedési fordulatszám alatti fordulatszám is. Típus A visszafutásgátló maximális zárónyomatéka [Nm] Minimális elemelkedési fordulatszám [1/min] AD2/RS AD3/RS AD4/RS AD5/RS AD6/RS AD7/RS AD8/RS Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 51

52 5 Felszerelés és telepítés Peremes kivitelű hajtómű 5.10 Peremes kivitelű hajtómű A hajtómű elfordulásgátlóra és/vagy gépállványra történő rögzítésekor ügyeljen arra, hogy a csavarokat [1] emellett Loctite 640-nel is biztosítsa. A következő ábra példaként a peremes kivitelű hajtómű rögzítését mutatja be. A rögzítőcsavarok nem részei a szállítási terjedelemnek DIN 912 DIN 931 R z < 16µm ØS G [1] H min. L1 ØB ØA min. L ØC A következő táblázatban szereplő értékek acélszerkezetek esetén érvényesek. Kiviteli méret Menet Darabszám Meghúzási Méretek [mm] nyomaték [Nm] ±20% Ø S H min. L min. L1 Ø A Ø B Ø C Szilárdsági osztály Csavarok DIN EN ISO P002 M ,5 73, f8 P012 M ,5 73, f8 P022 M f8 P032 M f8 P042 M f8 P052 M f8 P062 M f8 P072 M f8 P082 M f Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

53 D5 Felszerelés és telepítés Elfordulásgátló Elfordulásgátló FIGYELEM! A szakszerűtlen szerelés károsíthatja a hajtóművet. Lehetséges anyagi károk! A szerelés során az elfordulásgátlót ne feszítse meg Egyoldalas elfordulásgátló (standard) A hajtómű nyomatékának reakcióerejét az elfordulásgátló "A" erőkarral egy támaszra vezeti. Egy hegesztett szerkezetű támasz példája az alábbi ábrán látható, a szerkezeti méretekkel együtt. Két ajánlott méretű támlapot a gépszerkezetre kell hegeszteni. A hajtómű felszerelését követően a két támlapra kell hegeszteni egy összekötő fedőlapot. A támaszra a hajtómű nyomatékát az "A" erőkarral osztva kapott erő hat. Ez a reakcióerő hat a hajtómű és a gép tengelyére is. A rögzítőcsavarok a szállítási terjedelem részét képezik. Méretek Az alábbi ábrán példaként egy elfordulásgátló látható. A T S X D1 B D2 O C Kiviteli méret Méretek [mm] Darabszám Tömeg A B C D1 D2 O S T X [kg] P P P P P P P P P Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 53

54 5 Felszerelés és telepítés Elfordulásgátló Meghúzási nyomatékok Meghúzási nyomaték Kiviteli méret Menet Darabszám [Nm] ±20% P002 M P012 M P022 M P032 M P042 M P052 M P062 M P072 M P082 M Szilárdsági osztály 10.9 DIN csavarok DIN EN ISO 4017 DIN EN ISO Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

55 Felszerelés és telepítés Kihajtótengely csőtengelyként, zsugortárcsával Kihajtótengely csőtengelyként, zsugortárcsával MEGJEGYZÉS Győződjön meg arról, hogy a géptengely méretei megfelelnek az SEW előírásainak lásd az előző oldalt. MEGJEGYZÉS Vegye figyelembe, hogy a zsugortárcsa a szállítás során 2 csavarral [1] van rögzítve. Ezeket távolítsa el a felszerelés előtt. [1] Szerelés 1. A zsugortárcsa beszerelése előtt tisztítsa meg és zsírmentesítse az agyat [1] és a géptengelyt [2]! A nyomatékátvitel biztonsága nagymértékben ettől függ. [1] [2] Húzza fel a zsugortárcsát megfeszítés nélkül a csőtengelyre. FIGYELEM! Feszítés nélküli állapotban a zsugortárcsa lecsúszhat. Lehetséges személyi és anyagi károk! Biztosítsa a zsugortárcsát lecsúszás ellen. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 55

56 [8] 5 Felszerelés és telepítés Kihajtótengely csőtengelyként, zsugortárcsával 3. Ellenőrizze a zsugortárcsa [3] megfelelő helyzetét. A zsugortárcsa helyzete akkor megfelelő, ha felfekszik a tengely vállára [8]. FIGYELEM! Ha a szorítócsavarokat [4] behelyezett tengely nélkül húzzák meg, az a csőtengely deformálódásához vezethet. Lehetséges anyagi károk. A szorítócsavarokat [4] csak beépített tengelynél [2] húzza meg. A A [1] [4] [3] Szerelje be a géptengelyt [2] ill. tolja a hajtóművet [5] ütközésig a géptengelyre [2]. A szerelési folyamatot lassan hajtsa végre, hogy a beszorított levegő a tengely kerülete mentén távozhasson. [5] [2] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

57 Felszerelés és telepítés Kihajtótengely csőtengelyként, zsugortárcsával 5 5. A szorítócsavarokat [4] először kézzel húzza meg. Minden szorítócsavart húzzon meg sorban (nem átlósan), egyenletesen, 1/4 fordulatonként [4] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 57

58 5 Felszerelés és telepítés Kihajtótengely csőtengelyként, zsugortárcsával 6. Vegye figyelembe az alábbi táblázat meghúzási nyomatékait! A szorítócsavarokat [4] további meghúzási körökkel, körönként 1/4 fordulatonként egyenletesen húzza meg a meghúzási nyomaték eléréséig. További optikai ellenőrzésként szolgál a belső gyűrű [9] és a külső gyűrű [10] elülső oldalsó felületeinek egy vonalba esése. [4] 90 [9] [10] Ellenőrizze a zsugortárcsán található típusadatokat és válassza ki a meghúzási nyomatékot. A zsugortárcsa típusa Kiviteli méret Csavarok Névleges forgatónyomaték [Nm] Meghúzási nyomaték [Nm] ±20% 3191 P002 M P012 M P022 M P032 M P042 M P052 M P062 M P072 M P082 M MEGJEGYZÉS Amennyiben a kúp (külső gyűrű) és a kúpos persely (belső gyűrű) a csavaroldali homlokfelületen nem szerelhető egy vonalba, szerelje le még egyszer a zsugortárcsát és gondosan tisztítsa/kenje meg az alábbi fejezetnek megfelelően. 58 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

59 Felszerelés és telepítés Kihajtótengely csőtengelyként, zsugortárcsával 5 FIGYELEM! A védőburkolat szakszerűtlen felszerelése esetén a forgó részek sérülésveszélyt okoznak. Lehetséges személyi és anyagi károk! A szerelés befejeztével ügyeljen a védőburkolat előírásszerű felerősítésére Leszerelés FIGYELEM! Ha a hajtóművet helytelenül szerelik le a géptengelyről, az a csapágyak és más alkatrészek károsodásához vezethet. Lehetséges anyagi károk. Leszereléskor kizárólag a csőtengelyre szabad támaszkodni. Vegye figyelembe, hogy a többi hajtóműrészre történő támaszkodás az alkatrészek károsodásához vezethet. A zsugortárcsát szakszerűen szerelje le. A szorítócsavarokat soha ne csavarja ki teljesen, mert leugorhat a zsugortárcsa és baleset következhet be! A különböző hajtóművek zsugortárcsáit, valamint azok alkatrészeit nem szabad felcserélni. 1. A szorítócsavarokat [4] egymás után 1/4 fordulatnyit oldja, hogy elkerülje a kapcsolófelület beékelődését. MEGJEGYZÉS! Amennyiben a kúp (külső gyűrű) és a kúpos persely (belső gyűrű) [9b] nem válik el magától: Vegye magához a szükséges számú szorítócsavart, és csavarja be őket a leszerelőfuratokba. A szorítócsavarokat több lépésben húzza meg, amíg a kúpos persely el nem válik a kúpos gyűrűtől. [4] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 59

60 5 Felszerelés és telepítés Kihajtótengely csőtengelyként, zsugortárcsával 2. Szerelje ki a géptengelyt [2], illetve húzza le az agyat [1] az ügyféltengelyről (előtte távolítsa el az agyrész előtt a tengelyen esetleg képződött rozsdalerakódást). [1] [3] [2] Húzza le a zsugortárcsát [3] az agyról [1] Tisztítás és kenés MEGJEGYZÉS A zsugortárcsa kifogástalan működésének biztosítására gondosan hajtsa végre a következő lépéseket. Csak a megadott kenőanyaggal egyenértékű terméket szabad használni. Ha sérültek a zsugortárcsa kúpfelületei, akkor tilos tovább használni, ki kell cserélni őket. Ha sérültek a zsugortárcsa kúpfelületei, akkor tilos tovább használni, ki kell cserélni. A leszerelt zsugortárcsát újbóli felszerelése előtt nem kell szétszedni és ismét megkenni. A zsugortárcsát csak akkor kell tisztítani, ha szennyezett. Ezt követően a zsugortárcsa belső csúszófelületeit újra kell kenni. µ = 0,04 súrlódási együtthatójú szilárd kenőanyagot használjon. Kenőanyag Molykote 321 R (súrlódáscsökkentő lakk) Molykote Spray (porspray) Molykote G Rapid Aemasol MO 19R Molykombin UMFT 1 Unimoly P5 Kiszerelés spray spray spray vagy paszta spray vagy paszta spray por 60 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

61 Felszerelés és telepítés PT100 hőmérséklet-érzékelő PT100 hőmérséklet-érzékelő Méretek Ø PG9, PG11 35 G1/2" Elektromos csatlakoztatás [1] [2] ellenálláselem csatlakozása Műszaki adatok Merülőhüvelyes és cserélhető mérőbetétes kivitel Az érzékelő tűrése ± (0,3 + 0,005 T) [K], (DIN IEC 751 B osztálynak felel meg), T = olajhőmérséklet [ C] Dugaszolható csatlakozó: DIN EN PG9 (IP65) Az elektromos csatlakoztatásra szolgáló csatlakozó hátoldali rögzítőcsavarjának meghúzási nyomatéka = 0,25 Nm. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 61

62 6 I 0 Üzembe helyezés Tudnivalók az üzembe helyezéshez 6 Üzembe helyezés 6.1 Tudnivalók az üzembe helyezéshez FIGYELEM! A szakszerűtlen üzembe helyezés károsíthatja a hajtóművet. Lehetséges anyagi károk. Vegye figyelembe az alábbi tudnivalókat. Az RF../KF.. előtéthajtóműveket normál esetben olajtöltettel szállítjuk. Az eltérések a rendelési dokumentációban találhatók. A következő üzemi feltételek esetére ellenőrizze a termikus határteljesítményt / melegedést: Magas környezeti hőmérséklet (45 C felett). M2 / M4 beépítési helyzet és/vagy 1800 min -1 feletti motorfordulatszám. Egyeztetés szükséges az SEW-EURODRIVE céggel. A típustáblán a legfontosabb műszaki adatok vannak feltüntetve. Emellett még az üzemeltetéshez lényeges adatok vannak feltüntetve a rajzokon, a rendelés-visszaigazoláson vagy esetleg a rendelésspecifikus dokumentációban. Üzembe helyezés előtt feltétlenül ellenőrizze a helyes olajszintet! A kenőanyagok mennyisége az adott típustáblán található. A hajtómű telepítését követően ellenőrizze minden rögzítőcsavar szoros illeszkedését. Győződjön meg arról, hogy a rögzítőelemek meghúzása után nem változott meg a beigazítás. A hajtóművön végzett valamennyi munka során feltétlenül kerülje a nyílt láng használatát és a szikraképződést! Győződjön meg arról, hogy a forgó tengelyek és tengelykapcsolók megfelelő védőburkolattal vannak ellátva. Az olajleeresztő csapokat biztosítsa a véletlen nyitás ellen. Ha olajkémlelő ablakot alkalmaznak, akkor azt védje a sérülésektől. Védje a hajtóművet a leeső tárgyaktól. Tartós védelemmel ellátott hajtóműveknél: A hajtómű megjelölt helyén cserélje ki a zárócsavart a légtelenítő csavarra (a helyét lásd a rendelési dokumentációban). Az üzembe helyezés előtt gondoskodjon arról, hogy működjenek a felügyeleti berendezések. Tartsa be az egyes fejezetekben található biztonsági tudnivalókat! 62 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

63 Üzembe helyezés Bejáratási idő I Bejáratási idő Az SEW-EURODRIVE az üzembe helyezés első fázisaként a hajtómű bejáratását javasolja. A terhelést és a kerületi sebességet 2-3 lépésben növelje a maximumig. Ez a bejáratási eljárás kb. 10 óra hosszan tart. A bejáratási fázisban vegye figyelembe a következőket: Induláskor ellenőrizze a típustáblán megadott teljesítményeket, mivel azok gyakorisága és nagysága döntő jelentőségű a hajtómű élettartama szempontjából. Egyenletesen jár a hajtómű? Nincsenek rezgések vagy szokatlan zajok? Nincs tömítetlenség (olajnyom) a hajtóművön? Ellenőrizze a kiegészítő készülékek (mint pl. az olajszivattyú, a hűtő stb.) kifogástalan működését. MEGJEGYZÉS További információk, valamint hibaelhárítási intézkedések találhatók az "Üzemzavarok" c. fejezetben. 6.3 Tartós védelemmel ellátott hajtóművek üzembe helyezése Tartós védelemmel ellátott hajtóműveknél vegye figyelembe az alábbi pontokat: Korrózióvédő anyag A kihajtó tengelyeket és a peremfelületeket alaposan meg kell tisztítani a korrózióvédő anyagoktól, szennyeződésektől és hasonlóktól. Erre használjon a kereskedelemben kapható oldószert. Ne engedje, hogy oldószer jusson a tengelytömítő gyűrűk tömítőajkára, mert károsodhat a tömítés! Légtelenítő csavar Cserélje a zárócsavart a mellékelt légtelenítő szűrőre. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 63

64 6 I 0 Üzembe helyezés Visszafutásgátló 6.4 Visszafutásgátló FIGYELEM! A reteszelési irányban történő üzemeltetés a visszafutásgátló tönkremeneteléhez vezethet! Lehetséges anyagi károk A motort nem szabad a reteszelési irányba indítani. A kívánt forgásirány elérése érdekében ügyeljen a motor helyes áramellátására! A reteszelési irányban történő üzemeltetés a visszafutásgátló tönkremeneteléhez vezethet! Ellenőrzési célból egyszeri alkalommal megengedett a hajtómű kihajtási forgatónyomatékának felével a reteszelési irányba indítani. Az AD.. / RS fedélbe van beépítve a visszafutásgátló, amely a nem kívánt irányú forgás megakadályozására szolgál. Így üzem közben csak a meghatározott forgásirány lehetséges. CCW CW A forgásirányt a kihajtótengelyre (LSS) nézve határozzuk meg: Jobbra forgás (CW) Balra forgás (CCW) A megengedett forgásirány fel van tüntetve a házon. 64 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

65 Üzembe helyezés Felületi és olajhőmérséklet mérése I Felületi és olajhőmérséklet mérése Felületi hőmérséklet mérése Az üzembe helyezés során okvetlenül meg kell mérni a felületi hőmérsékletet maximális terhelés mellett. Ez a mérés a kereskedelemben kapható hőmérőkkel elvégezhető. A felületi hőmérsékletet kiegyenlítődési állapotban kell megmérni. Nem szabad túllépnie a 100 C-ot. Azonnal állítsa le a hajtást, ha a hőmérséklet magasabb ennél az értéknél. Lépjen kapcsolatba az SEW-EURODRIVE céggel. A felületi hőmérsékletet mérése a bolygókerekes hajtómű beépítési helyzetétől függ. Szürke szín jelzi azt a területet, ahol a felületi hőmérsékletet mérni kell. Beépítési helyzet A felületi hőmérsékletet mérési pontja M M3 M5 M M M Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 65

66 6 I 0 Üzembe helyezés A hajtómű üzemen kívül helyezése / konzerválása Az olajhőmérséklet mérése Az olajcsere-időközök meghatározásához meg kell mérni az olajhőmérsékleteket. A leírás a "Kenőanyagcsere-időközök" c. fejezetben található meg, lásd 7.3 fejezet. Ehhez a hőmérsékletet a hajtómű alján mérje. Olajleeresztő csavarral rendelkező hajtóműveknél mérje a hőmérsékletet az olajleeresztő csavarnál. A mért értékhez adjon hozzá 10 K-t. Az olajcsere-időközök ezen az értéken alapulnak. 6.6 A hajtómű üzemen kívül helyezése / konzerválása VIGYÁZAT! A hajtás véletlen indítása becsípődést okozhat. Halál vagy súlyos testi sérülések veszélye. A munka megkezdése előtt feszültségmentesítse a motort. Biztosítsa a motort véletlen bekapcsolás ellen. Ha a hajtóművet hosszabb időre leállítják, további konzerválási eljárásokra is szükség van. Ennek kapcsán vegye figyelembe a felállítási helyszínt, a környezeti feltételeket és a hajtómű kenőanyagának állapotát. Ezektől függően már néhány hetes állásidő után is szükség lehet konzerválásra Belső konzerválás Új vagy rövid ideje üzemelő hajtómű esetén: Az SEW-EURODRIVE belső konzerválásra a VCI módszert ajánlja. E célból töltsön a hajtómű belső terébe megfelelő mennyiségű VCI konzerválószert (pl. FUCHS LUBRITECH gyártmányú Anticorit VCI UNI IP-40 típust, A mennyiség a hajtómű belső térfogatától függ. A betöltött olaj ilyenkor rendszerint a hajtásrendszerben maradhat. A légtelenítő szűrő helyére szereljen zárócsavart, és légmentesen zárja le a hajtóművet. A légtelenítő szűrőt üzembe helyezés előtt szabályosan vissza kell szerelni. A hajtómű hosszabb idejű üzemelése után: A belső konzerválás előtt le kell ereszteni az olajat, mert hosszabb üzemidő után szennyezések (pl. olajiszap, víz stb.) lehetnek benne, és a hajtómű belső terét friss olajjal alaposan át kell öblíteni. Kérjük, ennek során vegye figyelembe az üzemeltetési utasítás "Olajcsere" c. fejezetében található útmutatást is. Ezt követően lehet a hajtómű belső terét a fent leírt módon konzerválni. 66 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

67 Üzembe helyezés A hajtómű üzemen kívül helyezése / konzerválása I 0 6 MEGJEGYZÉS Érintésmentes tömítési rendszerű hajtómű esetében lépjen kapcsolatba az SEW- EURODRIVE céggel. Az érintésmentes tömítőelemeket nem tartalmazó hajtóműveknél alternatív megoldás lehet a típustáblán megadott olajfajtával történő konzerválás is. Ebben az esetben a hajtóművet teljesen fel kell tölteni tiszta olajjal. Szereljen zárócsavart a légtelenítő szűrő helyére, majd töltse be az olajat a hajtómű legfelső pontján. Akkor érhető el biztosan kielégítő konzerválás, ha az olaj minden fogazott alkatrészt és csapágyhelyet teljesen ellep. Üzembe helyezés előtt szabályosan szerelje vissza a légtelenítő szűrőt. A típustábla szerinti olajfajtát és mennyiséget be kell tartani Külső konzerválás Tisztítsa meg a konzerválandó felületeket. A tengelytömítő gyűrű tömítőfelülete és a konzerválószer elválasztására a tömítőfelület környékén a tengelyt zsírral kell bekenni. A tengelyvégek és a festetlen felületek külső konzerválását viaszbázisú védőbevonattal végezze (pl. Herm. Hölterhoff gyártmányú Hölterol MF 1424 típus, MEGJEGYZÉS A pontos kivitel, az alkalmazott olajjal való összeférhetőség és a korrózióvédelem időtartama tekintetében kérjük, egyeztessen a mindenkori szállítóval. Vegye figyelembe az üzemeltetési utasítás "Tárolási és szállítási feltételek" c. fejezetében található útmutatást is. Ott tájékoztató adatokat talál arról, hogy a megfelelő csomagolással kombinálva a tárolóhelytől függően milyen tárolási időtartamok érhetők el. Ismételt üzembe helyezéskor vegye figyelembe az üzemeltetési utasítás "Üzembe helyezés" c. fejezetében található tudnivalókat. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 67

68 7 Ellenőrzés és karbantartás Az ellenőrzési és karbantartási munkák előkészületei 7 Ellenőrzés és karbantartás 7.1 Az ellenőrzési és karbantartási munkák előkészületei Az ellenőrzési és karbantartási munkák megkezdése előtt vegye figyelembe az alábbi tudnivalókat. VIGYÁZAT! A hajtás véletlen indítása becsípődést okozhat. Halál vagy súlyos testi sérülések veszélye. A munka megkezdése előtt feszültségmentesítse a motort. Biztosítsa a motort véletlen bekapcsolás ellen. VIGYÁZAT! Az ügyfél nem megfelelően biztosított gépe a hajtómű ki- és beszerelésekor lezuhanhat. Halál vagy súlyos testi sérülések veszélye. Biztosítsa az ügyfél gépét véletlen elmozdulás ellen a hajtómű ki- és beszerelése közben. VIGYÁZAT! Égési sérülés veszélye a forró hajtómű és a forró hajtóműolaj következtében. Súlyos testi sérülések. A munka megkezdése előtt hagyja lehűlni a hajtóművet! Az olajszint-ellenőrző csavart és az olajleeresztő csavart csak óvatosan csavarja ki. FIGYELEM! Nem megfelelő hajtóműolaj betöltése esetén a kenési tulajdonságok elveszhetnek. Lehetséges anyagi károk. A szintetikus kenőanyagokat sem egymással, sem ásványi alapú kenőanyagokkal nem szabad keverni! FIGYELEM! A szakszerűtlen karbantartás károsíthatja a hajtóművet. Lehetséges anyagi károk. Vegye figyelembe az alábbi tudnivalókat. Tartsa be ellenőrzési és karbantartási időközöket, ez a folyamatos üzembiztonsághoz feltétlenül szükséges. Tartsa be a meghúzási nyomatékokat. Az előtét hajtóműves motoroknál kérjük, tartsa be a motorra és az előtéthajtóműre vonatkozó, annak üzemeltetési utasításában megadott karbantartási utasításokat is. Az olajleeresztő csavar, az olajszint-ellenőrző csavar és a légtelenítő szelep helyét a beépítésihelyzet-adatlapok ( 21. oldal) tartalmazzák. Csak a mellékelt pót- és kopóalkatrész-listák szerinti eredeti alkatrészek használhatók. Győződjön meg arról, hogy a tengelykötések meglazítása előtt már nem hat csavarónyomaték (a berendezés nincs befeszülve). 68 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

69 Ellenőrzés és karbantartás Ellenőrzési és karbantartási időközök 7 Vegye figyelembe, hogy a bolygókerekes hajtóműnek és az előtéthajtóműnek két külön olajtere van. Az alábbi munkáknál akadályozza meg, hogy idegen testek jussanak a hajtóműbe. A hajtómű nagynyomású készülékkel végzett tisztítása nem megengedett. Fennáll annak veszélye, hogy víz jut be a hajtóműbe és károsodnak a tömítések. Minden karbantartási és javítási munka után el kell végezni a biztonsági ellenőrzést és a működés ellenőrzését. Tartsa be az egyes fejezetekben található biztonsági tudnivalókat! 7.2 Ellenőrzési és karbantartási időközök P.. bolygókerekes hajtómű Időköz Naponta Havonta 500 üzemóra után Minden 3000 üzemóra után, de legalább 6 havonta Az üzemi feltételektől függően, de legalább 6 havonta Az üzemi feltételektől függően, de legalább 12 havonta Az üzemi feltételektől függően (lásd 7.3 fejezet), de legalább 3 évente Az üzemi feltételektől függően (lásd 7.3 fejezet), de legalább 5 évente Különböző (a külső körülményektől függően) Tennivaló A ház hőmérsékletének ellenőrzése ásványolaj esetén max. 90 C szintetikus olaj esetén max. 100 C A hajtómű zajának ellenőrzése A hajtómű szivárgásának ellenőrzése Olajszint ellenőrzése (7.4 fejezet) Az első üzembe helyezést követően első olajcsere (7.6 fejezet) Az olaj tulajdonságainak vizsgálata (7.5 fejezet) Tömítőzsír feltöltése az utánkenhető tömítésrendszereknél (7.8 fejezet) A rögzítőcsavarok szoros illeszkedésének ellenőrzése Az olajszűrő tisztítása, adott esetben a szűrőbetét cseréje A légtelenítő csavar ellenőrzése, adott esetben cseréje (7.7 fejezet) A be- és kihajtótengely beigazításának ellenőrzése (5.6 fejezet) Az ásványolaj cseréje A szintetikus olaj cseréje A felületvédő ill. a korrózióvédő festés kijavítása, szükség esetén felújítása Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 69

70 7 Ellenőrzés és karbantartás Ellenőrzési és karbantartási időközök RF / KF előtéthajtómű Időköz Minden 3000 üzemóra után, de legalább 6 havonta Az üzemi feltételektől függően, de legalább 3évente Az olajhőmérsékletnek megfelelően Az üzemi feltételektől függően, de legalább 5évente Az olajhőmérsékletnek megfelelően Tennivaló Olaj és olajszint ellenőrzése A futászaj ellenőrzése, hogy van-e csapágykár Tömítések szivárgásának ellenőrzése szemrevételezéssel Ásványolaj cseréje Gördülőcsapágy-zsír cseréje (ajánlott) Tengelytömítő gyűrű cseréje (ne szerelje be ismét ugyanarra a futásnyomra) A szintetikus olaj cseréje Gördülőcsapágy-zsír cseréje (ajánlott) Tengelytömítő gyűrű cseréje (ne szerelje be ismét ugyanarra a futásnyomra) Különböző (a külső körülményektől függően) A felületvédő ill. a korrózióvédő festés kijavítása, szükség esetén felújítása AL / AM adapterek Időköz Tennivaló Minden 3000 üzemóra után, de legalább 6 havonta A holtjáték ellenőrzése A rugalmas fogaskoszorú szemrevételezése A futászaj ellenőrzése, hogy van-e csapágykár Az adapter szivárgásának ellenőrzése szemrevételezéssel üzemóra után A gördülőcsapágy-zsír cseréje Tengelytömítő gyűrű cseréje (ne szerelje be ismét ugyanarra a futásnyomra) Rugalmas fogaskoszorú cseréje AD fedél Időköz Tennivaló Minden 3000 üzemóra után, de legalább 6 havonta A futászaj ellenőrzése, hogy van-e csapágykár Az adapter szivárgásának ellenőrzése szemrevételezéssel üzemóra után A gördülőcsapágy-zsír cseréje A tengelytömítő gyűrű cseréje 70 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

71 Ellenőrzés és karbantartás Kenőanyagcsere-időközök Kenőanyagcsere-időközök A nehéz ipari, ill. agresszív környezeti feltételek mellett üzemelő vagy különleges kivitelű hajtóművekben adott esetben gyakrabban kell olajat cserélni. MEGJEGYZÉS A kenésre CLP ásványi kenőanyagokat és PAO (polialfaolefin) olaj bázisú szintetikus kenőanyagokat használnak. Az alábbi ábrán bemutatott (DIN szerinti) CLP HC szintetikus kenőanyag megfelel a PAO olajoknak [h] [1] [A] CLP HC [A] CLP [ C] 120 [1] Üzemidő órában [2] Az olajfürdő tartós hőmérséklete Átlagérték olajfajtánként, 70 C esetén [2] MEGJEGYZÉS Az SEW-EURODRIVE a kenőanyag-csereidőközök optimalizálása érdekében a hajtóműolaj rendszeres elemzését ajánlja (lásd 7.5 fejezet). Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 71

72 7 Ellenőrzés és karbantartás Olajszint-ellenőrzés 7.4 Olajszint-ellenőrzés Vegye figyelembe az alábbi tudnivalókat: MEGJEGYZÉS Az olajszint ellenőrzését csak lehűlt hajtóművön végezze. MEGJEGYZÉS Standard beépítési helyzet és ferde beépítési helyzet esetén az olajszintet a beépítési helyzetben kell ellenőrizni. Változó beépítési helyzet esetén olajszint-ellenőrzés előtt állítsa a hajtóművet a kiindulási helyzetbe, ill. vegye figyelembe a hajtáson vagy a rendelésspecifikus dokumentációban szereplő tudnivalókat. Példa M1 kiindulási helyzetre: Olajpálcás hajtóművek 1. Tartsa be "Az ellenőrzési és karbantartási munkák előkészületei" ( 68. oldal) c. fejezet utasításait. 2. Csavarja ki és húzza ki az olajpálcát. 3. Tisztítsa meg az olajpálcát és tekerje vissza ütközésig a hajtóműbe. 4. Csavarja ki az olajpálcát és ellenőrizze az olajszintet. [1] [1] az olajszintnek ebbe a tartományba kell esnie 5. Amennyiben az olajszint túl alacsony, a következőképpen járjon el: Csavarja ki az olajbetöltő csavart. Az olajbetöltő csavaron keresztül töltsön be a jelölésig az eredetivel azonos fajtájú olajat. Csavarja be az olajbetöltő csavart. 6. Csavarja vissza az olajpálcát. 72 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

73 Ellenőrzés és karbantartás Az olajtulajdonságok vizsgálata Olajkémlelő ablakos hajtóművek 1. Tartsa be "Az ellenőrzési és karbantartási munkák előkészületei" ( 68. oldal) c. fejezet utasításait. 2. Ellenőrizze az olajszintet az alábbi ábra alapján. [1] [1] az olajszintnek ebbe a tartományba kell esnie 3. Amennyiben az olajszint túl alacsony, a következőképpen járjon el: Csavarja ki az olajbetöltő csavart. Az olajbetöltő csavaron keresztül töltsön be a jelölésig az eredetivel azonos fajtájú olajat. Csavarja be az olajbetöltő csavart. 7.5 Az olajtulajdonságok vizsgálata 1. Tartsa be "Az ellenőrzési és karbantartási munkák előkészületei" ( 68. oldal) c. fejezet utasításait. 2. Válassza ki az olajleeresztő csavart és helyezzen alá egy edényt. 3. Lassan lazítsa meg az olajleeresztő csavart és engedjen ki egy kevés olajat. 4. Csavarja vissza az olajleeresztő csavart. 5. Ellenőrizze az olaj tulajdonságait: Az olaj víztartalmának és viszkozitásának vizsgálatáról közelebbi információkat a kenőanyag gyártójától kaphat. Amennyiben az olaj erősen szennyezett, akkor adott esetben a megadott olajcsere-időközön kívül is végezze el az olajcserét. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 73

74 7 Ellenőrzés és karbantartás Olajcsere 7.6 Olajcsere Tudnivalók FIGYELEM! A szakszerűtlen olajcsere károsíthatja a hajtóművet. Lehetséges anyagi károk. Vegye figyelembe az alábbi tudnivalókat. Az olajcserét a hajtómű leállítása után gyorsan végezze el, így elkerüli a szilárd anyagok kiülepedését. Az olajat lehetőleg meleg állapotban kell leereszteni. Kerülje az 50 C-nál lényegesen alacsonyabb olajhőmérsékletet. Olajcsere alkalmával a hajtóművet általában az előzőleg használt olajfajtával kell feltölteni. A különböző fajtájú és/vagy gyártmányú olajok keverése nem fogadható el. Különösen nem szabad szintetikus olajokat ásványolajjal vagy más szintetikus olajjal keverni. Ásványolajról szintetikus olajra, ill. bizonyos bázisú szintetikus olajról másik bázisú szintetikus olajra való átálláskor a hajtóművet alaposan át kell öblíteni az új olajfajtával. A legkülönfélébb kenőanyaggyártók alkalmazható olajai a 9.2 fejezetben lévő kenőanyag-táblázatban találhatók. Az olajfajtára, olajviszkozitásra és a szükséges olajmennyiségre vonatkozó adatok a hajtómű típustábláján találhatók meg. A típustáblán megadott olajmennyiséget tájékoztató jellegűnek kell tekinteni. A betöltendő olajmennyiség szempontjából az olajkémlelő ablak ill. az olajpálca jelölése a döntő. Az olajcserét csak meleg hajtóművön végezze. Az olajcsere alkalmával a hajtómű belső terét olajöblítéssel kell megtisztítani az olajiszaptól, a fémszemcséktől és a régi olajmaradványoktól. Ehhez ugyanolyan olajat kell használni, mint amilyennel a hajtóművet üzemeltetik. A friss olajat csak azután szabad betölteni, hogy a régi olaj összes maradványát eltávolították. Az olajleeresztő csavar, az olajszint-ellenőrző csavar és a légtelenítő szelep helyzetét a rendelési dokumentáció tartalmazza. A fáradt olaj ártalmatlanítását a vonatkozó előírásoknak megfelelően kell végezni. 74 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

75 Ellenőrzés és karbantartás Olajcsere Eljárás VIGYÁZAT! Égési sérülés veszélye a forró hajtómű és a forró hajtóműolaj következtében. Súlyos testi sérülések. Az olajszint-ellenőrző csavart és az olajleeresztő csavart csak óvatosan csavarja ki. 1. Tartsa be "Az ellenőrzési és karbantartási munkák előkészületei" ( 68. oldal) c. fejezet utasításait. 2. Helyezzen egy megfelelő méretű felfogóedényt az olajleeresztő csavar alá. 3. Távolítsa el az olajleeresztő csavart. 4. Távolítsa el az olajbeöntő csavart vagy a légtelenítő szelepet. Az olyan hajtóműveknél, amelyeken a beépítési helyzet függvényében nincs olajbeöntő csavar, a légtelenítő szelep furatát használják olajbetöltő nyílásként. 5. Az olajat teljesen engedje le. 6. Csavarja vissza az olajleeresztő csavart. 7. A olajbetöltő nyíláson át töltsön be azonos típusú új olajat. Az olaj betöltésekor használjon betöltőszűrőt (szűrőfinomság max. 25 µm). Töltsön be a típustábla adatainak megfelelő mennyiségű olajat. A típustáblán megadott olajmennyiség irányérték. Olajkémlelő ablak / olajpálca segítségével ellenőrizze a helyes olajszintet. Lég- vagy vízhűtésű külső olajhőcserélő használata esetén vegye figyelembe a külön üzemeltetési utasítást. 8. Csavarja be az olajbetöltő csavart vagy a légtelenítő szelepet. MEGJEGYZÉS Az esetleg melléfolyó olajat felitatással azonnal kármentesíteni kell. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 75

76 7 Ellenőrzés és karbantartás A légtelenítő ellenőrzése és tisztítása 7.7 A légtelenítő ellenőrzése és tisztítása FIGYELEM! A szakszerűtlen tisztítás károsíthatja a hajtóművet. Lehetséges anyagi károk! Akadályozza meg az idegen testek bejutását a hajtóműbe. 1. Tartsa be "Az ellenőrzési és karbantartási munkák előkészületei" ( 68. oldal) c. fejezet utasításait. 2. Távolítsa el a lerakódásokat a légtelenítő csavarok környékén. 3. Az eldugult légtelenítő csavarokat cserélje újra. 7.8 A tömítőzsírok feltöltése Tartsa be "Az ellenőrzési és karbantartási munkák előkészületei" ( 68. oldal) c. fejezet utasításait. Az utánkenhető tömítőrendszerek lítiumszappanos zsírral (lásd 9.4. fejezet) tölthetők fel. Mérsékelt nyomással sajtolja utána a zsírt minden kenési helynél, amíg új zsír nem lép ki a tömítőrésből. A régi zsír ezáltal a szennyeződéssel és a homokkal együtt kipréselődik a tömítőrésből. MEGJEGYZÉS A kifolyó régi zsírt azonnal távolítsa el. 76 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

77 Kenőanyagok Kenőanyag-választás 8 8 Kenőanyagok 8.1 Kenőanyag-választás FIGYELEM! A szakszerűtlen kenőanyag-választás károsíthatja a hajtóművet. Lehetséges anyagi károk. Vegye figyelembe az alábbi tudnivalókat. A használandó olajviszkozitást és olajfajtát (ásványi / szintetikus) az SEW- EURODRIVE rendelésspecifikusan határozza meg és a rendelés-visszaigazolásban, valamint a hajtómű típustábláján jegyzi fel. Az ettől való eltéréshez feltétlenül lépjen kapcsolatba az SEW-EURODRIVE céggel. A kenőanyag-táblázatban található kenőanyag-ajánlás nem jelent jóváhagyást, az adott gyártó által szállított kenőanyag minőségének garantálását. Minden kenőanyag-gyártó maga felelős terméke minőségéért! Az üzembe helyezés előtt meg kell győződni arról, hogy a bolygókerekes hajtóműbe és az előtéthajtóműbe a megfelelő mennyiségű és fajtájú olaj van-e betöltve. A megfelelő adatok a hajtómű típustábláján és a következő oldalon található kenőanyagtáblázatban láthatók. A közös olajterű bolygókerekes hajtóműves motoroknál a kenőanyagtöltet mennyisége és viszkozitása csak a bolygókerekes hajtómű típustáblájának adataihoz igazodik. A bolygókerekes hajtóművet és az előtéthajtóművet olajtöltet nélkül szállítjuk. A szintetikus kenőanyagokat sem egymással, sem ásványi alapú kenőanyagokkal nem szabad keverni! Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 77

78 8 Kenőanyagok Kenőanyag-táblázat 8.2 Kenőanyag-táblázat A kenőanyag-táblázat az SEW-EURODRIVE ipari hajtóműveihez engedélyezett kenőanyagokat ismerteti. Kérjük, vegye figyelembe az alkalmazott rövidítéseket, a satírozás jelentését és a megjegyzéseket. CLP = ásványolaj CLP HC = szintetikus polialfaolefinek E = észterolaj (vízveszélyeztetési osztály: WGK 1) = ásványi kenőanyag = szintetikus kenőanyag 3) = a kenőanyagok csak akkor használhatók, ha az F s szervizfaktor 1,3 4) = vegye figyelembe az alacsony hőmérsékleten tanúsított kritikus indítási tulajdonságokat 6) = környezeti hőmérséklet = kenőanyag élelmiszeripari alkalmazáshoz (élelmiszerekkel összeférhető) Oil Oil = bio-olaj (kenőanyag mező-, erdő- és vízgazdálkodási alkalmazásokhoz) FIGYELEM! A szakszerűtlen kenőanyag-választás károsíthatja a hajtóművet. Lehetséges anyagi károk. Rendkívüli körülmények, pl. hideg, hőség vagy az üzemi körülményekben a tervezés óta beállt változás esetén egyeztetni kell az SEW-EURODRIVE céggel. 78 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

79 Kenőanyagok Kenőanyag-táblázat ) 4) 4) 6) VG 320 VG 150 3) VG 220 3) 3) 3) 3) Oil C DIN (ISO) -10 Standard +40 CLP CC CLP CC CLPCC CLP CC CLP CC Standard CLP HC CLP HC CLP HC CLP HC CLP HC CLP HC CLP HC NSF H E ISO,NLGI VG 460 VG 680 VG 320 VG 68 VG 150 VG 220 VG 460 VG 680 VG 68 VG 220 VG 460 VG 460 Mobil Mobilgear XMP 320 Mobilgear 600XP 320 Mobilgear XMP 150 Mobilgear 600XP 150 Mobilgear XMP 220 Mobilgear 600XP 220 Mobilgear XMP 460 Mobilgear 600XP 460 Mobilgear XMP 680 Mobilgear 600XP 680 Mobilgear SHC XMP 320 Mobil SHC 632 Mobil SHC 626 Mobilgear SHC XMP 150 Mobil SHC 629 Mobilgear SHC XMP 220 Mobil SHC 630 Mobilgear SHC XMP 460 Mobil SHC 634 Mobilgear SHC XMP 680 Mobil SHC 636 Sh e ll Shell Omala F 320 Shell Omala F 220 Shell Omala F 460 Shell Omala F 680 Shell Omala HD 320 Shell Omala HD 68 Shell Omala HD 150 Shell Omala HD 220 Shell Omala HD 460 Shell Omala HD 680 Shell Cassida Fluid GL 68 Shell Cassida Fluid GL 220 Shell Cassida Fluid GL 460 bp BP Energol GR-XP-320 BP Energol GR-XP-150 BP Energol GR-XP-220 BP Energol GR-XP-460 BP Energol GR-XP-680 BP Enersyn EP-XF-320 BP Enersyn EP-XF-68 BP Enersyn EP-XF-150 BP Enersyn EP-XF-220 BP Enersyn EP-XF-460 BP Enersyn EP-XF-680 LUBRICATION Klüberoil GEM N Klüberoil GEM N Klüberoil GEM N Klüberoil GEM N Klüberoil GEM N Klübersynth GEM N Klübersynth GEM 4-68 N Klübersynth GEM N Klübersynth GEM N Klübersynth GEM N Klübersynth GEM N Klüberöl 4UH1-68 N Klüberöl 4UH1-220 N Klüberöl 4UH1-460N Klüberbio CA2-460 ARAL FUCHS TEXACO Tribol Optimol Aral Degol BG 320 Meropa 320 Alpha SP 320 Tribol 1100/320 Optigear BM 320 Renolin CLP 320 Plus Renolin High Gear 320 Aral Degol BG 150 Meropa 150 Alpha SP 150 Tribol 1100/150 Optigear BM 150 Renolin CLP 150 Plus Renolin High Gear 150 Aral Degol BG 220 Meropa 220 Alpha SP 220 Tribol 1100/220 Optigear BM 220 Renolin CLP 220 Plus Renolin High Gear 320 Aral Degol BG 460 Meropa 460 Alpha SP 460 Tribol 1100/460 Optigear BM 460 Renolin CLP 460 Plus Renolin High Gear 460 Meropa 680 Alpha SP 680 Tribol 1100/680 Optigear BM 680 Renolin CLP 680 Plus Renolin High Gear 680 Pinnacle EP 320 Alphasyn EP 320 Optigear Synthetic X 320 Renolin CLP 320 Plus Renolin High Gear Synth 320 Optigear Synthetic X 68 Reolin Unisyn CLP 68 Pinnacle EP 150 Alphasyn EP 150 Optigear Synthetic X 150 Reolin Unisyn CLP 150 Pinnacle EP 220 Pinnacle EP 460 Alphasyn EP 220 Alphasyn EP 460 Optigear Synthetic X 220 Optigear Synthetic X 460 Renolin CLP 320 Plus Renolin High Gear Synth 220 Renolin CLP 320 Plus Renolin High Gear Synth 460 Pinnacle EP 680 Optigear Synthetic X 680 Reolin Unisyn CLP 680 Optileb HY 68 Geralyn SF 460 Optileb GT 220 Optileb GT 460 Tribol BIO TOP 1418/460 Plantogear 460 S Q8 Goya NT 320 Goya NT 150 Goya NT 3220 Goya NT 460 Goya NT 680 El Greco 320 El Greco 150 El Greco 220 El Greco 460 El Greco 680 TO T A L Carter EP 320 Carter EP 220 Carter EP 460 Carter EP 680 Carter SH 320 Carter SH 150 Carter SH 220 Carter SH 460 Carter SH 680 Oil Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 79

80 8 Kenőanyagok Kenőanyag-feltöltési mennyiségek 8.3 Kenőanyag-feltöltési mennyiségek A megadott feltöltési mennyiségek irányértékek. A pontos értékek a fokozatok számától és az áttételtől függően változnak. Az olajszint ellenőrzése a bolygókerekes hajtóműveknél az olajkémlelő ablak vagy az olajpálca segítségével történik, az előtéthajtóműveknél az olajszint-ellenőrző csavarral. MEGJEGYZÉS A ferde beépítési helyzeteknél vegye figyelembe az olajtöltet típustáblán feltüntetett mennyiségét Bolygókerekes hajtóművek Kiviteli méret Feltöltési mennyiség literben M1 M2 M3 M4 M5 M6 P P P P P P P P P Homlokkerekes (RF) előtéthajtóművek A kenőanyagtöltet mennyisége a bolygókerekes hajtómű beépítési helyzetétől és az RF előtét hajtóműves motor beépítési helyzetétől függ. Az RF előtéthajtómű beépítési helyzeteire vonatkozó tudnivalók a fejezetben találhatók. Az RF előtéthajtóművet olajtöltettel szállítjuk. Feltöltési mennyiség literben M1 M2 M3 M4 M5 M6 Kiviteli méret RF77 1,2 3,10 3,30 3,60 2,40 3,00 RF87 2,4 6,4 7,1 7,2 6,3 6,4 RF97 5,1 11,9 11,2 14,0 11,2 11,8 RF107 6,3 15,9 17,0 19,2 13,1 15,9 RF137 9,5 27,0 29,0 32,5 25,0 25,0 RF147 16,4 47,0 48,0 52,0 42,0 42,0 RF167 26,0 82,0 78,0 88,0 65,0 71,0 Jelmagyarázat M1 / M2 / M3 / M4 / M5 / M6 = a bolygókerekes hajtómű beépítési helyzete 0 / 90 / 180 / 270 = a homlokkerekes hajtómű beépítési helyzete 80 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

81 Kenőanyagok Kenőanyag-feltöltési mennyiségek Kúpkerekes (KF) előtéthajtóművek A kenőanyagtöltet mennyisége a bolygókerekes hajtómű beépítési helyzetétől és a KF előtét hajtóműves motor beépítési helyzetétől függ. A KF előtéthajtómű beépítési helyzeteire vonatkozó tudnivalók a fejezetben találhatók. A KF előtéthajtóművet olajtöltettel szállítjuk. Feltöltési mennyiség literben Kiviteli M1 M2 M3 méret 0 A 90 A 180 B 270 A 0 A 90 A 180 A 270 A 0 B 90 A 180 A 270 A KF67 1,1 2,4 1,1 3,7 2,7 2,7 2,7 2,7 1,1 3,7 1,1 2,4 KF77 2,1 4,1 2,1 5,9 4,5 4,5 4,5 4,5 2,1 5,9 2,1 4,1 KF87 3,7 8,2 3,7 11,9 8,4 8,4 8,4 8,4 3,7 11,9 3,7 8,2 KF97 7,0 14,7 7,0 21,5 16,5 16,5 16,5 16,5 7,0 21,5 7,0 14,7 KF107 10,0 21,8 10,0 35,1 25,2 25,2 25,2 25,2 10,0 35,1 10,0 21,8 KF127 21,0 41,5 21,0 55,0 41,0 41,0 41,0 41,0 21,0 55,0 21,0 41,5 KF157 31, ,0 92,0 62,0 62,0 62,0 62,0 31,0 92,0 31,0 66,0 Feltöltési mennyiség literben Kiviteli M4 M5 M6 méret 0 A 90 A 180 B 270 A 0 A 90 B 180 A 270 A 0 B 90 A 180 A 270 B KF67 2,7 2,7 2,7 2,7 2,4 1,1 3,7 1,1 3,7 1,1 2,4 1,1 KF77 4,5 4,5 4,5 4,5 4,1 2,1 5,9 2,1 5,9 2,1 4,1 2,1 KF87 8,4 8,4 8,4 8,4 8,2 3,7 11,9 3,7 11,9 3,7 8,2 3,7 KF97 15,7 15,7 15,7 15,7 14,7 7,0 21,5 7,0 21,5 7,0 14,7 7,0 KF107 25,2 25,2 25,2 25,2 21,8 10,0 35,1 10,0 35,1 10,0 21,8 10,0 KF127 41,0 41,0 41,0 41,0 41,5 21,0 55,0 21,0 55,0 21,0 41,5 21,0 KF157 62,0 62,0 62,0 62,0 66,0 31,0 92,0 31,0 92,0 31,0 66,0 31,0 Jelmagyarázat M1 / M2 / M3 / M4 / M5 / M6 = a bolygókerekes hajtómű beépítési helyzete 0 / 90 / 180 / 270 = a kúpkerekes előtéthajtómű beépítési helyzete A / B = a rögzítőperem helyzete a kúpkerekes előtéthajtóművön Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 81

82 8 Kenőanyagok Tömítőzsírok / gördülőcsapágy-zsírok: bolygókerekes hajtómű 8.4 Tömítőzsírok / gördülőcsapágy-zsírok: bolygókerekes hajtómű A táblázatban az SEW-EURODRIVE által -20 C 100 C üzemi hőmérséklet esetén ajánlott kenőzsírok vannak feltüntetve. Gyártó Zsírok ARAL ARALUB HLP 2 BP Energrease LS-EPS Castrol Spheerol EPL2 Fuchs Renolit CX TOM 15 OEM Klüber Centoplex EP2 Kuwait Q8 Rembrandt EP2 Mobil Mobilux EP 2 Shell Alvania EP2 Texaco Mulifak EP 2 Total Multis EP 2 Castrol Obeen FS2 Fuchs Plantogel 2S Oil Oil MEGJEGYZÉS Ha a felhasználó olyan zsírt alkalmaz, amely nem szerepel a táblázatban, akkor az ő felelősségi körébe tartozik, hogy a zsír megfeleljen a tervezett célra. 8.5 Tömítőzsírok: RF../KF.. előtéthajtóművek és motorok Az RF / KF előtéthajtóművek és a motorok gördülőcsapágyait gyárilag az alább felsorolt zsírokkal töltik fel. Az SEW-EURODRIVE javasolja, hogy olajcsere alkalmával a zsírral kent gördülőcsapágyak zsírját is cserélje. Vegye figyelembe az RF / KF előtéthajtóművek és a motorok külön üzemeltetési utasítását. Környezeti hőmérséklet Gyártó Típus Hajtómű-gördülőcsapágyak 40 C +80 C Fuchs Renolit CX-TOM C +40 C Castrol Obeen F82 Oil 20 C +40 C Aral Aralube BAB EP2 MEGJEGYZÉS Szükséges zsírmennyiségek: Nagy fordulatszámú csapágyak (hajtómű behajtási oldala) esetében: a gördülőelemek közötti üregek egyharmadát töltse fel zsírral. Kis fordulatszámú csapágyak (hajtómű kihajtási oldala) esetében: a gördülőelemek közötti üreg kétharmadát töltse fel zsírral. 82 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

83 Üzemzavarok Tudnivalók 9 9 Üzemzavarok 9.1 Tudnivalók Az üzemzavarok meghatározásának megkezdése előtt vegye figyelembe az alábbi tudnivalókat. VIGYÁZAT! A hajtás véletlen indítása becsípődést okozhat. Halál vagy súlyos testi sérülések veszélye. A munka megkezdése előtt feszültségmentesítse a motort. Biztosítsa a motort véletlen bekapcsolás ellen. VIGYÁZAT! Égési sérülés veszélye a forró hajtómű és a forró hajtóműolaj következtében. Súlyos testi sérülések. A munka megkezdése előtt hagyja lehűlni a hajtóművet! Az olajszint-ellenőrző csavart és az olajleeresztő csavart csak óvatosan csavarja ki. FIGYELEM! A szakszerűtlen munkavégzés károsíthatja a hajtóművet és a motort. Lehetséges anyagi károk. A motor és a hajtás szétválasztását, valamint az SEW-hajtások javítását csak képzett szakszemélyzet végezheti. Lépjen kapcsolatba az SEW vevőszolgálatával. 9.2 Vevőszolgálat Ha vevőszolgálatunk segítségére van szüksége, kérjük, adja meg az alábbi adatokat: a típustábla valamennyi adata az üzemzavar jellege és mértéke az üzemzavar kísérő körülményei és időpontja a hiba feltételezett oka ha lehetséges, készítsen digitális fényképet Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 83

84 9 Üzemzavarok A P.. bolygókerekes hajtómű üzemzavarai 9.3 A P.. bolygókerekes hajtómű üzemzavarai Hibajelenség Lehetséges ok Hibaelhárítás Futás közben szokatlan, egyenletes zörejek Futás közben szokatlan, egyenetlen zörejek Szokatlan zaj a hajtómű rögzítése felől Túl magas az üzemi hőmérséklet Túl magas a hőmérséklet a csapágyhelyeken Olajfolyás 1) Súrlódó vagy daráló jellegű zörej: csapágyhiba Kopogó jellegű zörej: fogazási rendellenesség A ház befeszülése rögzítéskor Zajképződés a hajtómű alapjának elégtelen merevsége következtében Szilárd részecskék vannak az olajban Meglazult a hajtómű rögzítése Túl sok az olaj Elöregedett az olaj Erősen szennyezett az olaj Túl magas a környezeti hőmérséklet Túl kevés az olaj Elöregedett az olaj Sérült a csapágy Nem tömít a hajtómű tömítése Kifordult a tengelytömítő gyűrű tömítőajka Sérült / kopott a tengelytömítő gyűrű Túl sok az olaj A hajtás nem a megfelelő beépítési helyzetben van felszerelve Gyakori hidegindítás (habzik az olaj) és/vagy magas az olajszint Ellenőrizze az olaj tulajdonságait (lásd 7.5 fejezet), cserélje ki a csapágyat. Vegye fel a kapcsolatot a vevőszolgálattal Ellenőrizze a hajtómű rögzítését, hogy nem feszült-e be, és adott esetben korrigálja Erősítse meg a hajtómű alapját Ellenőrizze az olaj tulajdonságait (lásd 7.5 fejezet) Állítsa le a hajtóművet, vegye fel a kapcsolatot a vevőszolgálattal Húzza meg a rögzítőcsavarokat / -anyákat az előírt nyomatékkal A sérült / hibás rögzítőcsavarokat / -anyákat cserélje ki Ellenőrizze, adott esetben korrigálja az olajszintet (lásd 7.4 fejezet) Ellenőrizze, mikor hajtották végre az utolsó olajcserét, adott esetben cseréljen olajat (lásd 7.6 fejezet) Óvja a hajtóművet a külső hőhatásoktól (pl. árnyékolással) Cseréljen olajat (lásd 7.6 fejezet) Ellenőrizze, adott esetben korrigálja az olajszintet (lásd 7.4 fejezet) Ellenőrizze, mikor hajtották végre az utolsó olajcserét, adott esetben cseréljen olajat (lásd 7.6 fejezet) Ellenőrizze, adott esetben cserélje ki a csapágyat, lépjen kapcsolatba a vevőszolgálattal Légtelenítse és figyelje a hajtóművet. Ha továbbra is folyik az olaj, vegye fel a kapcsolatot a vevőszolgálattal. Ellenőrizze, adott esetben cserélje ki a tengelytömítő gyűrűket Vegye fel a kapcsolatot a vevőszolgálattal Ellenőrizze az olajmennyiséget (lásd 7.4 fejezet). Szerelje fel helyesen a légtelenítő csavart. 1) A tengelytömítő gyűrűnél kilépő kis mennyiségű olaj/zsír megengedhető a bejáratási (24 órás) időszakban (lásd még a DIN 3761 szabványt). 84 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

85 Üzemzavarok Az RF / KF előtéthajtómű üzemzavarai Az RF / KF előtéthajtómű üzemzavarai Hibajelenség Lehetséges ok Hibaelhárítás Futás közben szokatlan, egyenletes zörejek. Súrlódó vagy daráló jellegű zörej: csapágyhiba Kopogó jellegű zörej: fogazási rendellenesség Ellenőrizze az olajat cserélje ki a csapágyat Vegye fel a kapcsolatot a vevőszolgálattal Futás közben szokatlan, egyenetlen zörejek. Olajfolyás 1) a hajtóműfedélnél a motorperemnél a motor tengelytömítő gyűrűjénél a hajtóműperemnél a hajtott oldali tengelytömítő gyűrűnél. Szilárd részecskék vannak az olajban Ellenőrizze az olajat Állítsa le a hajtóművet, vegye fel a kapcsolatot a vevőszolgálattal Nem tömít a hajtóműfedél gumitömítése A tömítés meghibásodott A hajtómű nincs légtelenítve Húzza utána a hajtóműfedél csavarjait, és figyelje a hajtóművet. Ha továbbra is folyik az olaj, vegye fel a kapcsolatot a vevőszolgálattal. Vegye fel a kapcsolatot a vevőszolgálattal Légtelenítse a hajtóművet. Olajkilépés a légtelenítő szelepnél. A hajtott tengely nem forog, bár a motor jár, ill. a hajtótengely forog. Túl sok az olaj A hajtás nem a megfelelő beépítési helyzetben van felszerelve Gyakori hidegindítás (habzik az olaj) és/vagy magas az olajszint. Megszakadt a tengely és az agy közötti kapcsolat a hajtóműben Korrigálja az olajmennyiséget Szerelje fel helyesen a légtelenítő szelepet Korrigálja az olajszintet Alkalmazzon olajkiegyenlítő tartályt. Küldje be javításra a hajtóművet / hajtóműves motort Megnőtt az üzemi hőmérséklet a visszafutásgátlónál Sérült / hibás visszafutásgátló Nem működik a reteszelési funkció Ellenőrizze, adott esetben cserélje ki a visszafutásgátlót Vegye fel a kapcsolatot a vevőszolgálattal 1) A tengelytömítő gyűrűnél kilépő kis mennyiségű olaj/zsír előfordulhat a bejáratási (48 órás) időszakban. 9.5 Az AM / AL adapterek üzemzavarai Hibajelenség Lehetséges ok Hibaelhárítás Futás közben szokatlan, egyenletes zörejek Súrlódó vagy daráló jellegű zörej: csapágyhiba Lépjen kapcsolatba az SEW-EURODRIVE vevőszolgálatával Olajfolyás A tömítés meghibásodott Lépjen kapcsolatba az SEW-EURODRIVE vevőszolgálatával A hajtott tengely nem forog, bár a motor jár, ill. a hajtótengely forog A futászaj és / vagy a tapasztalható vibráció változása Megszakadt a tengely és az agy közötti kapcsolat a hajtóműben vagy az adapterben A fogaskoszorú kopása, rövid idejű nyomatékátvitel fémes érintkezéssel Lazák az axiális agybiztosítás csavarjai Küldje be javításra a hajtóművet az SEW-EURODRIVEhoz Cserélje ki a fogaskoszorút Húzza meg a csavarokat A fogaskoszorú idő előtti kopása Érintkezés agresszív folyadékokkal vagy olajokkal, ózonbehatás, túl magas környezeti hőmérséklet stb., amely a fogaskoszorú fizikai megváltozását eredményezi. A fogaskoszorú számára meg nem engedetten magas környezeti / érintkezési hőmérséklet. Max. megengedett hőmérséklet: -20 C +80 C. Túlterhelés Lépjen kapcsolatba az SEW-EURODRIVE vevőszolgálatával Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 85

86 9 Üzemzavarok A motor üzemzavarai 9.6 A motor üzemzavarai Hibajelenség Lehetséges ok Hibaelhárítás A motor nem indul A motor nem, vagy csak nehezen indul A motor csillagkapcsolásban nem indul, csak deltakapcsolásban Szakadt a tápvezeték A fék nem old ki Kiégett a biztosíték Működésbe lépett a motorvédő A motorkontaktor nem kapcsol, hiba a vezérlésben A motor deltakapcsolásra van méretezve, de csillagba van kapcsolva A feszültség vagy a frekvencia legalább a bekapcsoláskor erősen eltér az alapjeltől A csillagkapcsolás nyomatéka nem elegendő Ellenőrizze, adott esetben korrigálja a csatlakoztatást lásd a motor üzemeltetési utasítását Cseréljen biztosítékot Ellenőrizze a motorvédő helyes beállítását, adott esetben hárítsa el a hibát Ellenőrizze a motorkontaktor vezérlését, adott esetben hárítsa el a hibát Helyesbítse a kapcsolást Kontakthiba a csillag-delta kapcsolón Hárítsa el a hibát Helytelen forgásirány A motor csatlakoztatása helytelen Cseréljen fel két fázist A motor búg, és nagy az áramfelvétele Megszólalnak a biztosítók vagy azonnal kiold a motorvédő Terheléskor erősen visszaesik a fordulatszám A motor túl erősen melegszik (mérje meg a hőmérsékletet) Túl nagy a zajkibocsátás A fék nem old ki Hibás a tekercs Súrlódik a forgórész Zárlat a tápvezetékben Rövidzárlat a motorban A vezetékek csatlakoztatása helytelen Földzárlat a motornál Túlterhelés Feszültségesés Túlterhelés Elégtelen a hűtés Túl magas a környezeti hőmérséklet A motor a tervezett csillag helyett deltába van kapcsolva A tápvezeték kontakthibás (hiányzik egy fázis) Kiégett a biztosíték A hálózati feszültség 5%-nál nagyobb mértékben eltér a motor névleges feszültségétől. A nagyobb feszültség nagy pólusszámú motoroknál különösen kedvezőtlen hatású, mivel ezeknél az üresjárati áram már normál feszültség esetén is közel van a névleges áramhoz. A névleges üzemmód (S1 S10, DIN 57530) túllépése, pl. túl gyakori kapcsolás következtében Befeszült, szennyezett vagy sérült a golyóscsapágy Rezegnek a forgórészek Idegen test található a hűtőlevegő útjában Gondoskodjon kedvezőbb hálózati viszonyokról; ellenőrizze a tápvezeték keresztmetszetét Amennyiben nem túl nagy a deltakapcsolás árama, kapcsolja be közvetlenül, máskülönben alkalmazzon nagyobb motort vagy különleges kivitelt (egyeztetést követően) lásd a motor üzemeltetési utasítását A motort javításra szakszervizbe kell szállítani Szüntesse meg a zárlatot Szakszervizben háríttassa el a hibát Helyesbítse a kapcsolást Szakszervizben háríttassa el a hibát Hajtson végre teljesítménymérést, adott esetben alkalmazzon nagyobb motort vagy csökkentse a terhelést Növelje a tápvezeték keresztmetszetét Hajtson végre teljesítménymérést, adott esetben alkalmazzon nagyobb motort vagy csökkentse a terhelést Korrigálja a hűtőlevegő hozzávezetését ill. tegye szabaddá a hűtőlevegő útját, adott esetben szereljen fel független hűtést Vegye figyelembe a megengedett hőmérséklettartományt Helyesbítse a kapcsolást Szüntesse meg a kontakthibát Keresse meg és hárítsa el a hiba okát (lásd fent); cseréljen biztosítékot Illessze a motort a hálózati feszültséghez Illessze a motor névleges üzemmódját a szükséges üzemi körülményekhez; adott esetben kérjen tanácsot szakembertől a megfelelő hajtás kialakításához Igazítsa be a motort újra, ellenőrizze a golyóscsapágyakat, adott esetben zsírozza be, ill. cserélje ki őket Hárítsa el az okot, az esetleges kiegyensúlyozatlanságot A hűtőlevegő járatainak megtisztítása 86 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

87 Üzemzavarok A DR / DV fék üzemzavarai A DR / DV fék üzemzavarai Hibajelenség Lehetséges ok Hibaelhárítás A fék nem old ki A motor nem fékez A fék késleltetve fog be Zaj a fék területén Helytelen feszültség van a fékvezérlőre kapcsolva Kiesett a fékvezérlő Túllépték a max. megengedett üzemi légrést, mivel elkopott a fékbetét A feszültségesés a tápvezetékben > 10% Elégtelen hűtés, túlmelegszik a fék A féktekercs testzárlatos vagy menetzárlatos Az egyenirányító meghibásodott Nem megfelelő az üzemi légrés Elkopott a fékbetét Helytelen féknyomaték Csak BM(G) féknél: az üzemi légrés olyan nagy, hogy felfekszenek az állítóanyák Csak BR03, BM(G) féknél: a kézi kioldókészülék nincs megfelelően beállítva A fék a váltakozó feszültségű oldalon kapcsol Fogkopás a rántásszerű indítás miatt Kapcsoljon rá helyes feszültséget Cserélje ki a fékvezérlőt, ellenőrizze a féktekercs szigetelését és a belső ellenállást, ellenőrizze a kapcsolókészülékeket Mérje meg és állítsa be az üzemi légrést Megfelelő csatlakoztatási feszültség biztosítása; kábelkeresztmetszet ellenőrzése A BG típusú fék-egyenirányítót cserélje BGE típusra A teljes fék cseréje fékvezérlővel együtt (szakműhelyben), a kapcsolókészülékek ellenőrzése Cserélje ki az egyenirányítót és a féktekercset Mérje meg és állítsa be az üzemi légrést Féktárcsa cseréje kompletten Módosítsa a féknyomatékot ( lásd a motor üzemeltetési utasítását) a fékrugók fajtájának és számának módosításával Fék BMG 05: a fék BMG 1azonos kialakítású tekercstestének beépítésével Fék BMG 2: a fék BMG 4 azonos kialakítású tekercstestének beépítésével Állítsa be az üzemi légrést. Állítsa be helyesen az állítóanyákat Kapcsolás egyen- és váltakozó feszültségű oldalon, (pl. BSR); vegye figyelembe a kapcsolási rajzot Ellenőrizze a tervezést -> lásd a motor üzemeltetési utasítását 9.8 Használaton kívül helyezés, megsemmisítés Acélhulladékként kell ártalmatlanítani a ház részeit, a fogaskereket, a tengelyeket, valamint a hajtómű gördülőcsapágyait. Ez a szürkeöntvényből készült alkatrészekre is érvényes, ha azokat nem gyűjtik külön. A fáradt olajat össze kell gyűjteni és a rendelkezések szerint kell kezelni. Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 87

88 10 Címlista 10 Címlista Németország Központi iroda Gyár Értékesítési iroda Gyár / Ipari hajtóművek Service Competence Center Bruchsal Bruchsal Közép- Németország Észak Kelet Dél Nyugat SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal Postafiók-cím Postfach 3023 D Bruchsal SEW-EURODRIVE GmbH & Co KG Christian-Pähr-Str.10 D Bruchsal SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 1 D Graben-Neudorf SEW-EURODRIVE GmbH & Co KG Alte Ricklinger Straße D Garbsen (Hannover mellett) SEW-EURODRIVE GmbH & Co KG Dänkritzer Weg 1 D Meerane (Zwickau mellett) SEW-EURODRIVE GmbH & Co KG Domagkstraße 5 D Kirchheim (München mellett) SEW-EURODRIVE GmbH & Co KG Siemensstraße 1 D Langenfeld (Düsseldorf mellett) Elektronika SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42 D Bruchsal A hajtóműszerviz forródrótja - napi 24 órás telefonos ügyfélszolgálat További németországi szervizállomások címét igény esetén megküldjük. Tel Fax [email protected] Tel Fax Tel Fax [email protected] Tel Fax [email protected] Tel Fax [email protected] Tel Fax [email protected] Tel Fax [email protected] Tel Fax [email protected] SEWHELP Franciaország Gyár Értékesítési iroda Szerviz Haguenau SEW-USOCOME route de Soufflenheim B. P F Haguenau Cedex Gyár Forbach SEW-USOCOME Zone industrielle Technopôle Forbach Sud B. P F Forbach Cedex Szerelőüzem Értékesítési iroda Szerviz Bordeaux Lyon Nantes SEW-USOCOME Parc d'activités de Magellan 62 avenue de Magellan - B. P. 182 F Pessac Cedex SEW-USOCOME Parc d'affaires Roosevelt Rue Jacques Tati F Vaulx en Velin SEW-USOCOME Parc d activités de la forêt 4 rue des Fontenelles F Le Bignon Tel Fax [email protected] Tel Tel Fax Tel Fax Tel Fax Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

89 Címlista 10 Franciaország Paris SEW-USOCOME Zone industrielle 2 rue Denis Papin F Verneuil I'Etang További franciaországi szervizállomások címét igény esetén megküldjük. Tel Fax Algéria Értékesítési iroda Algír REDUCOM Sarl 16, rue des Frères Zaghnoune Bellevue El Harrach Alger Tel Fax [email protected] Argentína Szerelőüzem Értékesítési iroda Buenos Aires SEW EURODRIVE ARGENTINA S.A. Centro Industrial Garin, Lote 35 Ruta Panamericana Km 37, Garin Tel Fax [email protected] Ausztrália Szerelőüzem Értékesítési iroda Szerviz Melbourne SEW-EURODRIVE PTY. LTD. 27 Beverage Drive Tullamarine, Victoria 3043 Tel Fax [email protected] Sydney SEW-EURODRIVE PTY. LTD. 9, Sleigh Place, Wetherill Park New South Wales, 2164 Tel Fax [email protected] Ausztria Szerelőüzem Értékesítési iroda Szerviz Bécs SEW-EURODRIVE Ges.m.b.H. Richard-Strauss-Strasse 24 A-1230 Wien Tel Fax [email protected] Belgium Szerelőüzem Értékesítési iroda Szerviz Brüsszel SEW-EURODRIVE n.v./s.a. Researchpark Haasrode 1060 Evenementenlaan 7 BE-3001 Leuven Tel Fax [email protected] Service Competence Center Ipari hajtóművek SEW-EURODRIVE n.v./s.a. Rue de Parc Industriel, 31 BE-6900 Marche-en-Famenne Tel Fax [email protected] Brazília Gyár Értékesítési iroda Szerviz São Paulo SEW-EURODRIVE Brasil Ltda. Avenida Amâncio Gaiolli, Rodovia Presidente Dutra Km 208 Guarulhos SP SAT - SEW ATENDE Tel Fax [email protected] Bulgária Értékesítési iroda Szófia BEVER-DRIVE GmbH Bogdanovetz Str.1 BG-1606 Sofia Tel Fax [email protected] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 89

90 10 Címlista Chile Szerelőüzem Értékesítési iroda Szerviz Santiago de Chile SEW-EURODRIVE CHILE LTDA. Las Encinas 1295 Parque Industrial Valle Grande LAMPA RCH-Santiago de Chile Postafiók-cím Casilla 23 Correo Quilicura - Santiago - Chile Tel Fax [email protected] Cseh Köztársaság Értékesítési iroda Prága SEW-EURODRIVE CZ S.R.O. Business Centrum Praha Lužná 591 CZ Praha 6 - Vokovice Tel Fax [email protected] Dánia Szerelőüzem Értékesítési iroda Szerviz Koppenhága SEW-EURODRIVEA/S Geminivej DK-2670 Greve Tel Fax [email protected] Dél-afrikai Köztársaság Szerelőüzem Értékesítési iroda Szerviz Johannesburg SEW-EURODRIVE (PROPRIETARY) LIMITED Eurodrive House Cnr. Adcock Ingram and Aerodrome Roads Aeroton Ext. 2 Johannesburg 2013 P.O.Box Bertsham 2013 Tel Fax [email protected] Cape Town SEW-EURODRIVE (PROPRIETARY) LIMITED Rainbow Park Cnr. Racecourse & Omuramba Road Montague Gardens Cape Town P.O.Box Chempet 7442 Cape Town Tel Fax Telex [email protected] Durban SEW-EURODRIVE (PROPRIETARY) LIMITED 2 Monaco Place Pinetown Durban P.O. Box 10433, Ashwood 3605 Tel Fax [email protected] Nelspruit SEW-EURODRIVE (PTY) LTD. 7 Christie Crescent Vintonia P.O.Box 1942 Nelspruit 1200 Tel Fax [email protected] Dél-Korea Szerelőüzem Értékesítési iroda Szerviz Ansan-City SEW-EURODRIVE KOREA CO., LTD. B 601-4, Banweol Industrial Estate , Shingil-Dong Ansan Tel Fax [email protected] Busan SEW-EURODRIVE KOREA Co., Ltd. No , Songjeong - dong Gangseo-ku Busan Tel Fax [email protected] 90 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

91 Címlista 10 Egyesült Arab Emírségek Értékesítési iroda Szerviz Sharjah Copam Middle East (FZC) Sharjah Airport International Free Zone P.O. Box Sharjah Tel Fax [email protected] Egyiptom Értékesítési iroda Szerviz Kairó Copam Egypt for Engineering & Agencies 33 EI Hegaz ST, Heliopolis, Cairo Tel Fax [email protected] Elefántcsontpart Értékesítési iroda Abidjan SICA Société industrielle & commerciale pour l'afrique 165, Boulevard de Marseille 26 BP 1115 Abidjan 26 Tel Fax [email protected] Észtország Értékesítési iroda Tallin ALAS-KUUL AS Reti tee 4 EE Peetri küla, Rae vald, Harjumaa Tel Fax [email protected] Fehéroroszország Értékesítési iroda Minszk SEW-EURODRIVE BY RybalkoStr. 26 BY Minsk Tel / Fax [email protected] Finnország Szerelőüzem Értékesítési iroda Szerviz Lahti SEW-EURODRIVE OY Vesimäentie 4 FIN Hollola 2 Tel Fax [email protected] Gyár Szerelőüzem Karkkila SEW Industrial Gears Oy Valurinkatu 6, PL 8 FI Karkkila, Karkkila Tel Fax [email protected] Gabon Értékesítési iroda Libreville ESG Electro Services Gabun Feu Rouge Lalala 1889 Libreville Gabun Tel Fax [email protected] Görögország Értékesítési iroda Athén Christ. Boznos & Son S.A. 12, K. Mavromichali Street P.O. Box GR Piraeus Tel Fax [email protected] Hollandia Szerelőüzem Értékesítési iroda Szerviz Rotterdam SEW-EURODRIVE B.V. Industrieweg 175 NL-3044 AS Rotterdam Postbus NL-3004 AB Rotterdam Tel Fax Service: 0800-SEWHELP [email protected] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 91

92 10 Címlista Hong Kong Szerelőüzem Értékesítési iroda Szerviz Hong Kong SEW-EURODRIVE LTD. Unit No , 8th Floor Hong Leong Industrial Complex No. 4, Wang Kwong Road Kowloon, Hong Kong Tel Fax Horvátország Értékesítési iroda Szerviz India Zágráb KOMPEKS d. o. o. Zeleni dol 10 HR Zagreb Tel Fax [email protected] Központ Szerelőüzem Értékesítési iroda Szerviz Vadodara SEW-EURODRIVE India Private Limited Plot No. 4, GIDC POR Ramangamdi Vadodara Gujarat Tel , Fax , [email protected] Szerelőüzem Értékesítési iroda Szerviz Chennai SEW-EURODRIVE India Private Limited Plot No. K3/1, Sipcot Industrial Park Phase II Mambakkam Village Sriperumbudur Kancheepuram Dist, Tamil Nadu Tel Fax [email protected] Írország Értékesítési iroda Szerviz Dublin Alperton Engineering Ltd. 48 Moyle Road Dublin Industrial Estate Glasnevin, Dublin 11 Tel Fax [email protected] Izrael Értékesítési iroda Tel-Aviv Liraz Handasa Ltd. Ahofer Str 34B / Holon Tel Fax [email protected] Japán Szerelőüzem Értékesítési iroda Szerviz Iwata SEW-EURODRIVE JAPAN CO., LTD 250-1, Shimoman-no, Iwata Shizuoka Tel Fax [email protected] Kamerun Értékesítési iroda Douala Electro-Services Rue Drouot Akwa B.P Douala Tel Fax [email protected] Kanada Szerelőüzem Értékesítési iroda Szerviz Toronto SEW-EURODRIVE CO. OF CANADA LTD. 210 Walker Drive Bramalea, ON L6T 3W1 Tel Fax [email protected] Vancouver SEW-EURODRIVE CO. OF CANADA LTD. Tilbury Industrial Park 7188 Honeyman Street Delta, BC V4G 1G1 Tel Fax [email protected] 92 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

93 Címlista 10 Kanada Montreal SEW-EURODRIVE CO. OF CANADA LTD Rue Leger Lasalle, PQ H8N 2V9 További kanadai szervizállomások címét igény esetén megküldjük. Tel Fax Kazahsztán Értékesítési iroda Almati ТОО "СЕВ-ЕВРОДРАЙВ" пр.райымбека, г. Алматы Республика Казахстан Тел. +7 (727) Факс +7 (727) Kína Gyár Szerelőüzem Értékesítési iroda Szerviz Szerelőüzem Értékesítési iroda Szerviz Kolumbia Tianjin Suzhou Guangzhou Shenyang Vuhan Xi'An SEW-EURODRIVE (Tianjin) Co., Ltd. No. 46, 7th Avenue, TEDA Tianjin SEW-EURODRIVE (Suzhou) Co., Ltd. 333, Suhong Middle Road Suzhou Industrial Park Jiangsu Province, SEW-EURODRIVE (Guangzhou) Co., Ltd. No. 9, JunDa Road East Section of GETDD Guangzhou SEW-EURODRIVE (Shenyang) Co., Ltd. 10A-2, 6th Road Shenyang Economic Technological Development Area Shenyang, SEW-EURODRIVE (Wuhan) Co., Ltd. 10A-2, 6th Road No. 59, the 4th Quanli Road, WEDA Wuhan SEW-EURODRIVE (Xi'An) Co., Ltd. No. 12 Jinye 2nd Road Xi'An High-Technology Industrial Development Zone Xi'An További kínai szervizállomások címét igény esetén megküldjük. Tel Fax Tel Fax Tel Fax Tel Fax Tel Fax Tel Fax Szerelőüzem Értékesítési iroda Szerviz Bogotá SEW-EURODRIVE COLOMBIA LTDA. Calle 22 No Bodega 6, Manzana B Santafé de Bogotá Tel Fax [email protected] Lengyelország Szerelőüzem Értékesítési iroda Szerviz Łódź SEW-EURODRIVE Polska Sp.z.o.o. ul. Techniczna 5 PL Łódź Szerviz Tel / Fax Tel Fax [email protected] Linia serwisowa Hotline 24H Tel ( SEW SEW) [email protected] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 93

94 10 Címlista Lettország Értékesítési iroda Riga SIA Alas-Kuul Katlakalna 11C LV-1073 Riga Tel Fax [email protected] Libanon Értékesítési iroda Bejrút Gabriel Acar & Fils sarl B. P Bourj Hammoud, Beirut Jordánia Kuvait Szaúd-Arábia Szíria Bejrút Middle East Drives S.A.L. (offshore) Sin El Fil. B. P Beirut Tel Fax [email protected] Tel Fax [email protected] Litvánia Értékesítési iroda Alytus UAB Irseva Statybininku 106C LT Alytus Tel Fax [email protected] Luxemburg Szerelőüzem Értékesítési iroda Szerviz Brüsszel SEW-EURODRIVE n.v./s.a. Researchpark Haasrode 1060 Evenementenlaan 7 BE-3001 Leuven Tel Fax [email protected] Magyarország Értékesítési iroda Szerviz Budapest SEW-EURODRIVE Kft. H-1037 Budapest Kunigunda u. 18 Tel Fax [email protected] Malajzia Szerelőüzem Értékesítési iroda Szerviz Johore SEW-EURODRIVE SDN BHD No. 95, Jalan Seroja 39, Taman Johor Jaya Johor Bahru, Johor West Malaysia Tel Fax [email protected] Marokkó Értékesítési iroda Szerviz Mohammedia SEW EURODRIVE SARL Z.I. Sud Ouest - Lot 28 2ème étage Mohammedia Tel /81 Fax [email protected] Mexikó Szerelőüzem Értékesítési iroda Szerviz Quéretaro SEW-EURODRIVE MEXICO SA DE CV SEM M93 Tequisquiapan No. 102 Parque Industrial Quéretaro C.P Quéretaro, México Tel Fax [email protected] 94 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

95 Címlista 10 Nagy-Britannia Szerelőüzem Értékesítési iroda Szerviz Norvégia Normanton SEW-EURODRIVE Ltd. Beckbridge Industrial Estate Normanton West Yorkshire WF6 1QR A hajtóműszerviz forródrótja - napi 24 órás telefonos ügyfélszolgálat Tel Fax [email protected] Tel Szerelőüzem Értékesítési iroda Szerviz Moss SEW-EURODRIVE A/S Solgaard skog 71 N-1599 Moss Tel Fax [email protected] Olaszország Szerelőüzem Értékesítési iroda Szerviz Solaro SEW-EURODRIVE di R. Blickle & Co.s.a.s. Via Bernini,14 I Solaro (Milano) Tel Fax [email protected] Oroszország Szerelőüzem Értékesítési iroda Szerviz Szentpétervár ZAO SEW-EURODRIVE P.O. Box St. Petersburg Russia Tel Fax [email protected] Pakisztán Értékesítési iroda Karacsi Industrial Power Drives Al-Fatah Chamber A/3, 1st Floor Central Commercial Area, Sultan Ahmed Shah Road, Block 7/8, Karachi Tel Fax [email protected] Peru Szerelőüzem Értékesítési iroda Szerviz Lima SEW DEL PERU MOTORES REDUCTORES S.A.C. Los Calderos, Urbanizacion Industrial Vulcano, ATE, Lima Tel Fax [email protected] Portugália Szerelőüzem Értékesítési iroda Szerviz Coimbra SEW-EURODRIVE, LDA. Apartado 15 P Mealhada Tel Fax [email protected] Románia Értékesítési iroda Szerviz Bukarest Sialco Trading SRL str. Madrid nr Bucuresti Tel Fax [email protected] Spanyolország Szerelőüzem Értékesítési iroda Szerviz Bilbao SEW-EURODRIVE ESPAÑA, S.L. Parque Tecnológico, Edificio, 302 E Zamudio (Vizcaya) Tel Fax [email protected] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 95

96 10 Címlista Svájc Szerelőüzem Értékesítési iroda Szerviz Bázel Alfred lmhof A.G. Jurastrasse 10 CH-4142 Münchenstein bei Basel Tel Fax Svédország Szerelőüzem Értékesítési iroda Szerviz Jönköping SEW-EURODRIVE AB Gnejsvägen 6-8 S Jönköping Box 3100 S Jönköping Tel Fax Szenegál Értékesítési iroda Dakar SENEMECA Mécanique Générale Km 8, Route de Rufisque B.P. 3251, Dakar Tel Fax Szerbia Értékesítési iroda Belgrád DIPAR d.o.o. Ustanicka 128a PC Košum, IV sprat SRB Beograd Tel / Fax [email protected] Szingapúr Szerelőüzem Értékesítési iroda Szerviz Szingapúr SEW-EURODRIVE PTE. LTD. No 9, Tuas Drive 2 Jurong Industrial Estate Singapore Tel Fax [email protected] Szlovákia Értékesítési iroda Pozsony SEW-Eurodrive SK s.r.o. Rybničná 40 SK Bratislava Žilina Banská Bystrica Kassa SEW-Eurodrive SK s.r.o. Industry Park - PChZ ulica M.R.Štefánika 71 SK Žilina SEW-Eurodrive SK s.r.o. Rudlovská cesta 85 SK Banská Bystrica SEW-Eurodrive SK s.r.o. Slovenská ulica 26 SK Košice Tel Fax [email protected] Tel Fax [email protected] Tel Fax [email protected] Tel Fax [email protected] Szlovénia Értékesítési iroda Szerviz Celje Pakman - Pogonska Tehnika d.o.o. UI. XIV. divizije 14 SLO Celje Tel Fax [email protected] Thaiföld Szerelőüzem Értékesítési iroda Szerviz Chonburi SEW-EURODRIVE (Thailand) Ltd. 700/456, Moo.7, Donhuaroh Muang Chonburi Tel Fax [email protected] 96 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

97 Címlista 10 Törökország Szerelőüzem Értékesítési iroda Szerviz Isztambul SEW-EURODRIVE Hareket Sistemleri Sanayi Ticaret Limited Şirketi Gebze Organize Sanayi Bölgesi 400.Sokak No:401 TR Gebze KOCAELİ Tel Fax Tunézia Értékesítési iroda Tunisz T. M.S. Technic Marketing Service Zone Industrielle Mghira 2 Lot No Fouchana Tel Fax [email protected] Új-Zéland Szerelőüzem Értékesítési iroda Szerviz Auckland SEW-EURODRIVE NEW ZEALAND LTD. P.O. Box Greenmount drive East Tamaki Auckland Tel Fax [email protected] Christchurch SEW-EURODRIVE NEW ZEALAND LTD. 10 Settlers Crescent, Ferrymead Christchurch Tel Fax [email protected] Ukrajna Szerelőüzem Értékesítési iroda Szerviz Dnepropetrovsk SEW-EURODRIVE Str. Rabochaja 23-B, Office Dnepropetrovsk Tel Fax [email protected] USA Gyár Szerelőüzem Értékesítési iroda Szerviz Szerelőüzem Értékesítési iroda Szerviz Venezuela Délkeleti Régió Északkeleti Régió Középnyugati Régió Délnyugati Régió SEW-EURODRIVE INC Old Spartanburg Highway P.O. Box 518 Lyman, S.C SEW-EURODRIVE INC. Pureland Ind. Complex 2107 High Hill Road, P.O. Box 481 Bridgeport, New Jersey SEW-EURODRIVE INC West Main Street Troy, Ohio SEW-EURODRIVE INC Platinum Way Dallas, Texas Nyugati Régi SEW-EURODRIVE INC San Antonio St. Hayward, CA További USA-beli szervizállomások címét igény esetén megküldjük. Tel Fax Sales Fax Manufacturing Fax Assembly Fax Confidential/HR [email protected] Tel Fax [email protected] Tel Fax [email protected] Tel Fax [email protected] Tel Fax [email protected] Szerelőüzem Értékesítési iroda Szerviz Valencia SEW-EURODRIVE Venezuela S.A. Av. Norte Sur No. 3, Galpon Zona Industrial Municipal Norte Valencia, Estado Carabobo Tel Fax [email protected] [email protected] Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 97

98 10 Címlista Vietnam Értékesítési iroda Ho Si Minhváros Minden ágazat kikötőipar, bányászat és offshore kivételével: Nam Trung Co., Ltd 250 Binh Duong Avenue, Thu Dau Mot Town, Binh Duong Province HCM office: 91 Tran Minh Quyen Street District 10, Ho Chi Minh City Tel Fax [email protected] [email protected] [email protected] Kikötőipar, bányászat és offshore: DUC VIET INT LTD Industrial Trading and Engineering Services A75/6B/12 Bach Dang Street, Ward 02, Tan Binh District, Ho Chi Minh City Tel Fax [email protected] Hanoi Nam Trung Co., Ltd R.205B Tung Duc Building 22 Lang ha Street Dong Da District, Hanoi City Tel Fax [email protected] 98 Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat

99 Szószedet Szószedet A ábrák a hajtóművön...9 AD adapter...31 adapterek, AL / AM...70 adott fejezetre vonatkozó biztonsági utasítások...5 AD../RS fedél visszafutásgátlóval...51 AD../ZR fedél központosító peremmel...49 alap...41 Alvania...82 AM adapter...31 AM adapter AM../RS visszafutásgátlóval...47 AR adapter...31 AT adapter...31 átmérő tűrése...34 B beágyazott biztonsági utasítások...5 beépítési helyzet...20 beépítési helyzetek, előtéthajtómű...26 beépítésihelyzet-adatlapok PF..RF PK..KF P..KF P..RF beigazítás, tengelyek...41 bejáratási idő...63 belső konzerválás...13 biztonsági jelölések...9 biztonsági tudnivalók adott fejezetre vonatkozó utasítások felépítése...5 beágyazott utasítások felépítése...5 jelölés a dokumentációban...5 CS csere, olaj...74 csomagolás...13 csőtengely...55 csőtengelyes hajtómű elfordulásgátlóval...53 E elfordulásgátló... 32, 53 ellenőrzés...68 ellenőrzési időközök...69 előkészületek...37 F fedél, AD... 48, 70 felelősség kizárása... 6 felszálló olajvezeték felszerelés, hajtómű felületi hőmérséklet ferde beépítési helyzet figyelmeztetések a hajtóművön... 9 G gördülőcsapágy-zsírok H hajtásoldali elemek hajtásoldali fedél, AD hajtómű üzemen kívül helyezése hajtóműrögzítés hajtóművek felépítése használaton kívül helyezés, megsemmisítés hőmérséklet-érzékelő, PT elektromos csatlakoztatás méretek műszaki adatok I IEC-adapter AM J jelzőszavak a biztonsági tudnivalókban... 5 K karbantartás karbantartási időközök kenésből adódó veszteség kenőanyagcsere-időközök kenőanyagok kenőanyag-feltöltési mennyiségek kenőzsírok kiegészítő kivitelek kis fogaskerék kombinált kivitel, bolygókerekes hajtómű és előtéthajtómű korrózió környezeti feltételek központosító perem tűrése külső konzerválás L légtelenítő ellenőrzése és tisztítása légtelenítő szelep... 35, 39 leszerelés, zsugortárcsa Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat 99

100 Szószedet M M1 M matricák a hajtóművön...9 meghúzási nyomatékok...38 meghúzási nyomatékok a hajtómű rögzítésekor...38 meghúzási nyomaték, elfordulásgátló...53 Mobilux...82 N NEMA-adapter AM O olajcsere...74 olajhőmérséklet...65 olajkiegyenlítő tartály...33 olajszint-ellenőrzés...72 olajtulajdonságok vizsgálata...73 opciók...31 P peremes kivitel...52 piktogramok a hajtóművön...9 PT tömítőajkak tömítőzsírok tömítőzsírok feltöltése tömör tengely tömör tengelyes hajtóművek tűrések Ü üzembe helyezés üzemzavarok V védőfelszerelések vevőszolgálat visszafutásgátló Z zavarok ZS zsugortárcsa R Renolit...82 SZ szállítás...11 szállítási feltételek...13 szállítási sérülések...11 szerelés...34 szerelési tudnivalók...35 szerelés, hajtáselemek...42 szerelés, tengelykapcsoló...44 szerszám...34 szerzői jogi megjegyzés...6 szíjtárcsa...42 T talpas kivitel...38 talpas kivitel előtéthajtóművel...40 tárolási feltételek... 13, 14 telepítés...34 telepítési tudnivalók...35 tengelyirány...41 tengelykapcsoló...44 tengelykapcsoló, AM adapter...45 tengelytömítő gyűrűk...37 típusjel...16 típustábla Szerelési és üzemeltetési utasítás Bolygókerekes hajtóműves motorok, P002 P082 típussorozat
