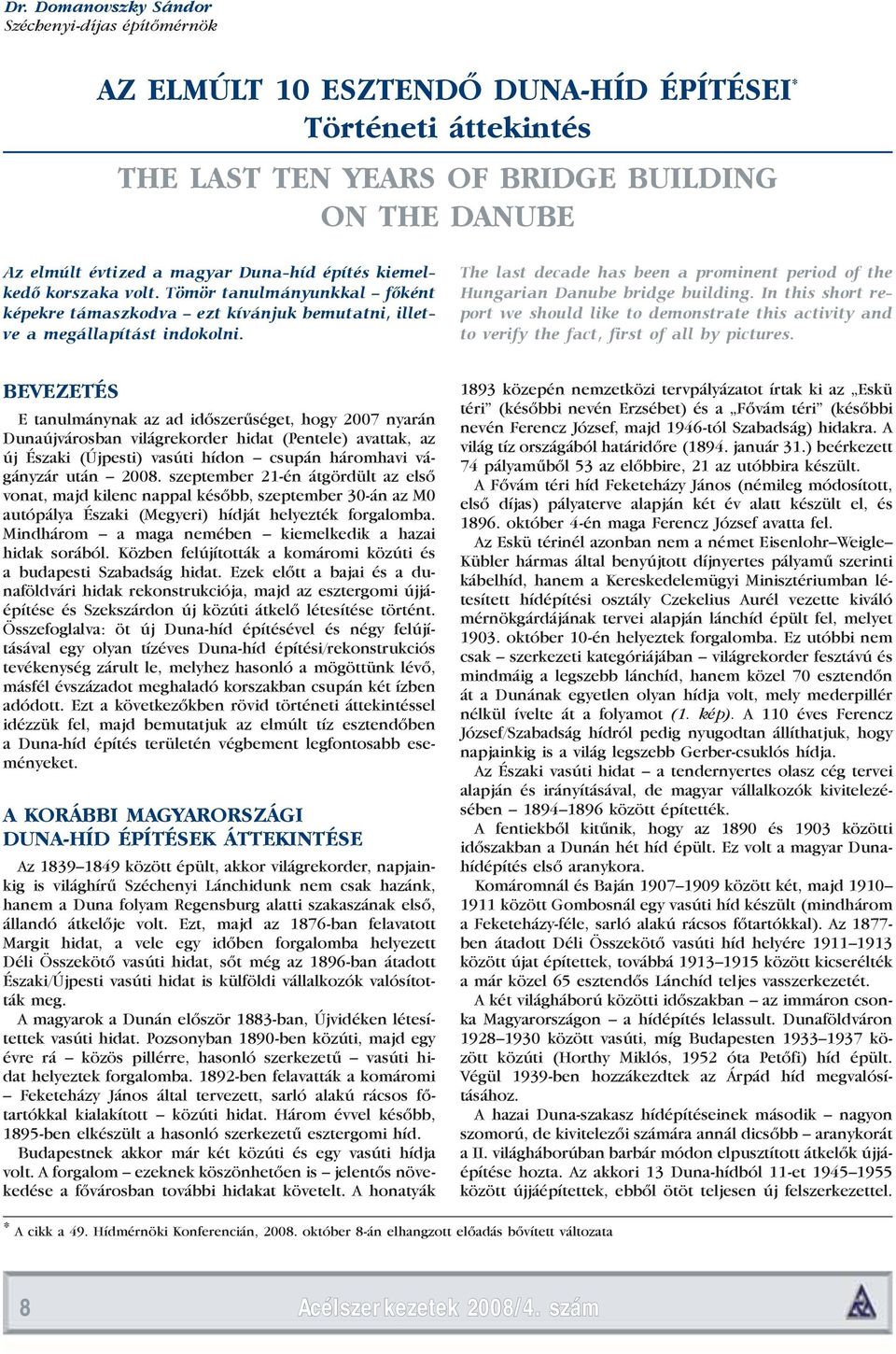

10 Dr. Domanovszky Sándor Széchenyi-díjas építőmérnök AZ ELMÚLT 10 ESZTENDŐ DUNA-HÍD ÉPÍTÉSEI * Történeti áttekintés THE LAST TEN YEARS OF BRIDGE BUILDING ON THE DANUBE Az elmúlt évtized a magyar Duna-híd építés ki emelkedő korszaka volt. Tömör tanulmányunkkal főként képekre támaszkodva ezt kívánjuk bemutatni, illetve a megállapítást indokolni. The last decade has been a prominent period of the Hungarian Danube bridge building. In this short report we should like to demonstrate this activity and to verify the fact, first of all by pictures. BEVEZETÉS E tanulmánynak az ad időszerűséget, hogy 2007 nyarán Dunaújvárosban világrekorder hidat (Pentele) avattak, az új Északi (Újpesti) vasúti hídon csupán háromhavi vágányzár után szeptember 21-én átgördült az első vonat, majd kilenc nappal később, szeptember 30-án az M0 autópálya Északi (Megyeri) hídját helyezték forgalomba. Mindhárom a maga nemében kiemelkedik a hazai hidak sorából. Közben felújították a komáromi közúti és a budapesti Szabadság hidat. Ezek előtt a bajai és a dunaföldvári hidak rekonstrukciója, majd az esztergomi újjáépítése és Szekszárdon új közúti átkelő létesítése történt. Összefoglalva: öt új Duna-híd építésével és négy felújításával egy olyan tízéves Duna-híd építési/rekonstrukciós tevékenység zárult le, melyhez hasonló a mögöttünk lévő, másfél évszázadot meghaladó korszakban csupán két ízben adódott. Ezt a következőkben rövid történeti áttekintéssel idézzük fel, majd bemutatjuk az elmúlt tíz esztendőben a Duna-híd építés terü letén végbement legfontosabb eseményeket. A KORÁBBI MAGYARORSZÁGI DUNA-HÍD ÉPÍTÉSEK ÁTTEKINTÉSE Az között épült, akkor világrekorder, napjainkig is világhírű Széchenyi Lánchidunk nem csak hazánk, hanem a Duna folyam Regensburg alatti szakaszának első, állandó átkelője volt. Ezt, majd az 1876-ban felavatott Mar git hidat, a vele egy időben forgalomba helyezett Déli Összekötő vasúti hidat, sőt még az 1896-ban átadott Északi/Újpesti vasúti hidat is külföldi vállalkozók valósították meg. A magyarok a Dunán először 1883-ban, Újvidéken létesítettek vasúti hidat. Pozsonyban 1890-ben közúti, majd egy évre rá közös pillérre, hasonló szerkezetű vasúti hidat helyeztek forgalomba ben felavatták a komáromi Feketeházy János által tervezett, sarló alakú rácsos főtartókkal kialakított közúti hidat. Három évvel később, 1895-ben elkészült a hasonló szerkezetű esztergomi híd. Budapestnek akkor már két közúti és egy vasúti hídja volt. A forgalom ezeknek köszönhetően is jelentős növekedése a fővárosban további hidakat követelt. A honatyák 1893 közepén nemzetközi tervpályázatot írtak ki az Eskü téri (későbbi nevén Erzsébet) és a Fővám téri (későbbi nevén Ferencz József, majd 1946-tól Szabadság) hidakra. A világ tíz országából határidőre (1894. január 31.) be ér kezett 74 pályaműből 53 az előbbire, 21 az utóbbira készült. A Fővám téri híd Feketeházy János (némileg módosított, első díjas) pályaterve alapján két év alatt készült el, és október 4-én maga Ferencz József avatta fel. Az Eskü térinél azonban nem a német Eisenlohr Weigle Kübler hármas által benyújtott díjnyertes pályamű szerinti kábelhíd, hanem a Kereskedelemügyi Minisztériumban létesített hídépítési osztály Czekelius Aurél vezette kiváló mérnökgárdájának tervei alapján lánchíd épült fel, melyet október 10-én helyeztek forgalomba. Ez utóbbi nem csak szerkezeti kategóriájában világrekorder fesztávú és mindmáig a legszebb lánchíd, hanem közel 70 esztendőn át a Dunának egyetlen olyan hídja volt, mely mederpillér nélkül ívelte át a folyamot (1. kép). A 110 éves Ferencz József/Szabadság hídról pedig nyugodtan állíthatjuk, hogy napjainkig is a világ legszebb Gerber-csuklós hídja. Az Északi vasúti hidat a tendernyertes olasz cég tervei alapján és irányításával, de magyar vállalkozók kivitelezésében között építették. A fentiekből kitűnik, hogy az 1890 és 1903 közötti időszakban a Dunán hét híd épült. Ez volt a magyar Dunahídépítés első aranykora. Komáromnál és Baján között két, majd között Gombosnál egy vasúti híd készült (mindhárom a Feketeházy-féle, sarló alakú rácsos főtartókkal). Az ben átadott Déli Összekötő vasúti híd helyére között újat építettek, továbbá között kicserélték a már közel 65 esztendős Lánchíd teljes vasszerkezetét. A két világháború közötti időszakban az immáron csonka Magyarországon a hídépítés lelassult. Dunaföldváron között vasúti, míg Budapesten között közúti (Horthy Miklós, 1952 óta Petőfi) híd épült. Vé gül 1939-ben hozzákezdtek az Árpád híd megvalósításához. A hazai Duna-szakasz hídépítéseinek második nagyon szomorú, de kivitelezői számára annál dicsőbb aranykorát a II. világháborúban barbár módon elpusztított átkelők újjáépítése hozta. Az akkori 13 Duna-hídból 11-et között újjáépítettek, ebből ötöt teljesen új felszerkezettel. * A cikk a 49. Hídmérnöki Konferencián, október 8-án elhangzott előadás bővített változata 8 Acélszerkezetek 2008/4. szám

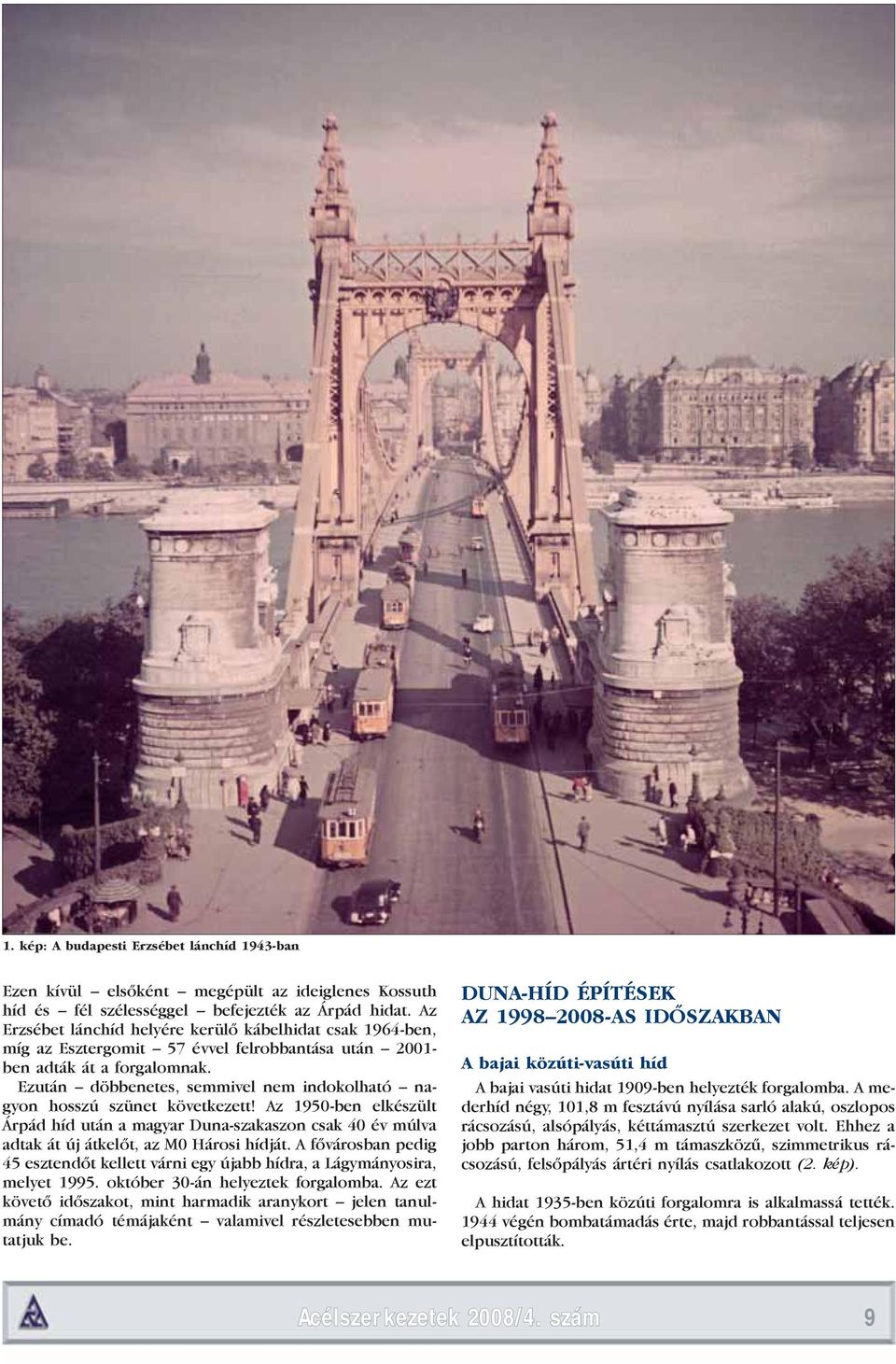

11 1. kép: A budapesti Erzsébet lánchíd 1943-ban Ezen kívül elsőként megépült az ideiglenes Kossuth híd és fél szélességgel befejezték az Árpád hidat. Az Erzsébet lánchíd helyére kerülő kábelhidat csak 1964-ben, míg az Esztergomit 57 évvel felrobbantása után ben adták át a forgalomnak. Ezután döbbenetes, semmivel nem indokolható nagyon hosszú szünet következett! Az 1950-ben elkészült Árpád híd után a magyar Duna-szakaszon csak 40 év múlva adtak át új átkelőt, az M0 Hárosi hídját. A fővárosban pedig 45 esztendőt kellett várni egy újabb hídra, a Lágymányosira, melyet október 30-án helyeztek forgalomba. Az ezt követő időszakot, mint harmadik aranykort jelen tanulmány címadó témájaként valamivel részletesebben mutatjuk be. DUNA-HÍD ÉPÍTÉSEK AZ AS IDŐSZAKBAN A bajai közúti-vasúti híd A bajai vasúti hidat 1909-ben helyezték forgalomba. A mederhíd négy, 101,8 m fesztávú nyílása sarló alakú, oszlopos rácsozású, alsópályás, kéttámasztú szerkezet volt. Ehhez a jobb parton három, 51,4 m támaszközű, szimmetrikus rácsozású, felsőpályás ártéri nyílás csatlakozott (2. kép). A hidat 1935-ben közúti forgalomra is alkalmassá tették végén bombatámadás érte, majd robbantással teljesen elpusztították. Acélszerkezetek 2008/4. szám 9

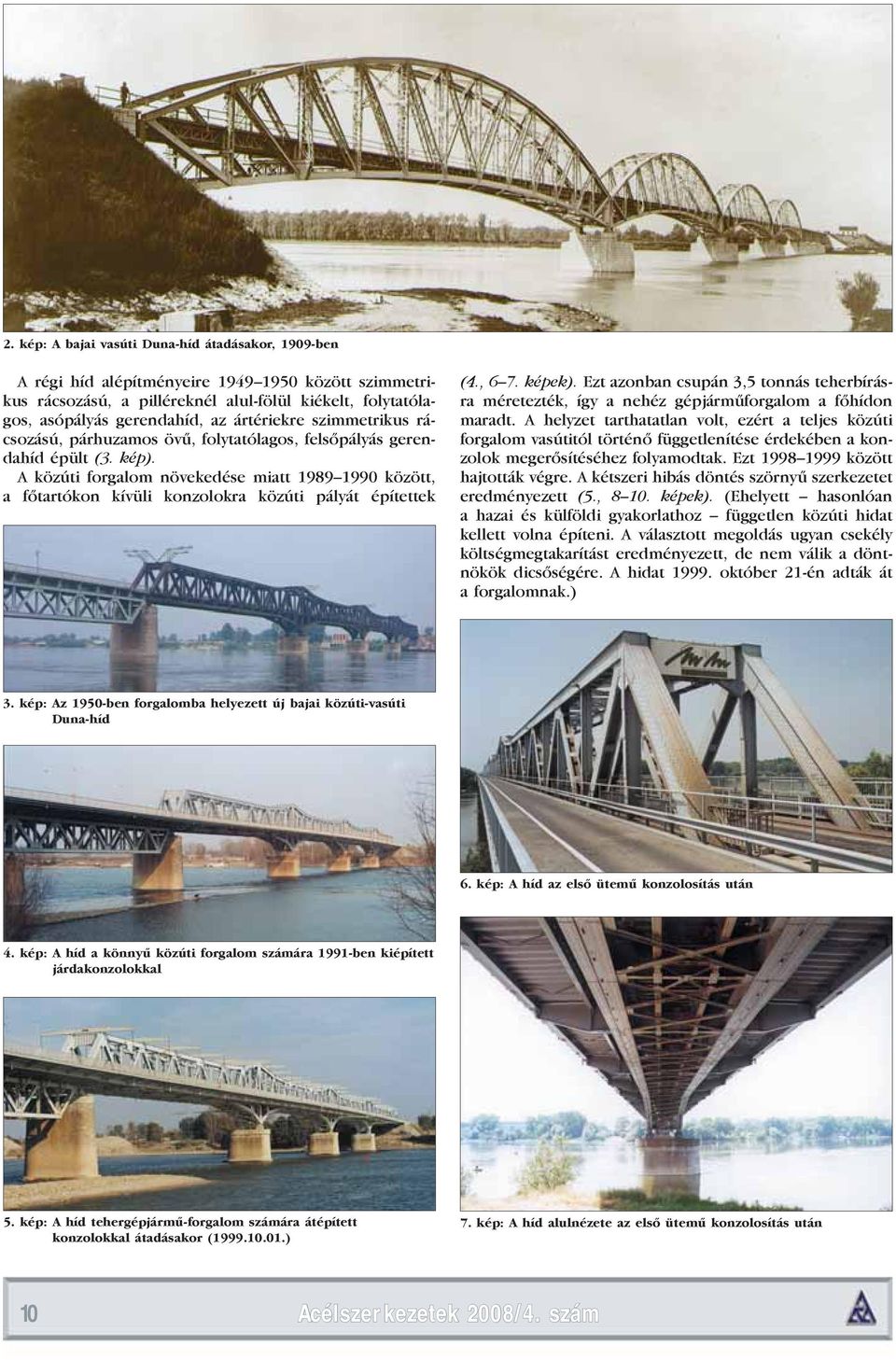

12 2. kép: A bajai vasúti Duna-híd átadásakor, 1909-ben A régi híd alépítményeire között szimmetrikus rácsozású, a pilléreknél alul-fölül kiékelt, folytatólagos, asópályás gerendahíd, az ártériekre szimmetrikus rácsozású, párhuzamos övű, folytatólagos, felsőpályás gerendahíd épült (3. kép). A közúti forgalom növekedése miatt között, a főtartókon kívüli konzolokra közúti pályát építettek (4., 6 7. képek). Ezt azonban csupán 3,5 tonnás teherbírásra méretezték, így a nehéz gépjárműforgalom a főhídon maradt. A helyzet tarthatatlan volt, ezért a teljes közúti forgalom vasútitól történő függetlenítése érdekében a konzolok megerősítéséhez folyamodtak. Ezt között hajtották végre. A kétszeri hibás döntés szörnyű szerkezetet eredményezett (5., képek). (Ehelyett hasonlóan a hazai és külföldi gyakorlathoz független közúti hidat kellett volna építeni. A választott megoldás ugyan csekély költségmegtakarítást eredményezett, de nem válik a döntnökök dicsőségére. A hidat október 21-én adták át a forgalomnak.) 3. kép: Az 1950-ben forgalomba helyezett új bajai közúti-vasúti Duna-híd 6. kép: A híd az első ütemű konzolosítás után 4. kép: A híd a könnyű közúti forgalom számára 1991-ben kiépített járdakonzolokkal 5. kép: A híd tehergépjármű-forgalom számára átépített konzolokkal átadásakor ( ) 7. kép: A híd alulnézete az első ütemű konzolosítás után 10 Acélszerkezetek 2008/4. szám

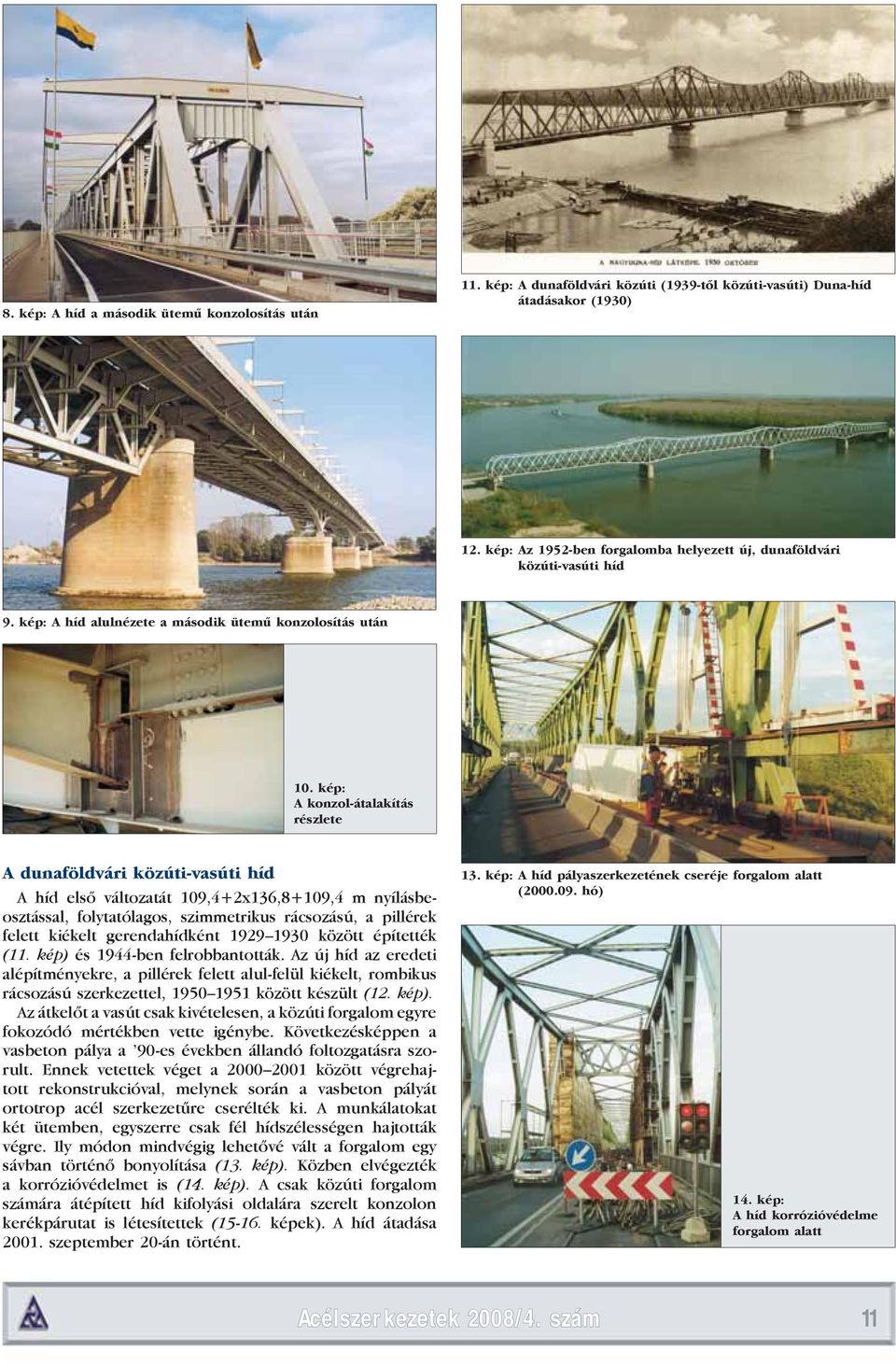

13 8. kép: A híd a második ütemű konzolosítás után 11. kép: A dunaföldvári közúti (1939-től közúti-vasúti) Duna-híd átadásakor (1930) 12. kép: Az 1952-ben forgalomba helyezett új, dunaföldvári közúti-vasúti híd 9. kép: A híd alulnézete a második ütemű konzolosítás után 10. kép: A konzol-átalakítás részlete A dunaföldvári közúti-vasúti híd A híd első változatát 109,4+2x136,8+109,4 m nyílásbeosztással, folytatólagos, szimmetrikus rácsozású, a pillérek felett kiékelt gerendahídként között építették (11. kép) és 1944-ben felrobbantották. Az új híd az eredeti alépítményekre, a pillérek felett alul-felül kiékelt, rombikus rácsozású szerkezettel, között készült (12. kép). Az átkelőt a vasút csak kivételesen, a közúti forgalom egyre fokozódó mértékben vette igénybe. Következésképpen a vasbeton pálya a 90-es években állandó foltozgatásra szorult. Ennek vetettek véget a között végrehajtott rekonstrukcióval, melynek során a vasbeton pályát ortotrop acél szerkezetűre cserélték ki. A munkálatokat két ütemben, egyszerre csak fél hídszélességen hajtották végre. Ily módon mindvégig lehetővé vált a forgalom egy sávban történő bonyolítása (13. kép). Közben elvégezték a korrózióvédelmet is (14. kép). A csak közúti forgalom számára átépített híd kifolyási oldalára szerelt konzolon kerékpárutat is létesítettek ( képek). A híd átadása szeptember 20-án történt. 13. kép: A híd pályaszerkezetének cseréje forgalom alatt ( hó) 14. kép: A híd korrózió védelme forgalom alatt Acélszerkezetek 2008/4. szám 11

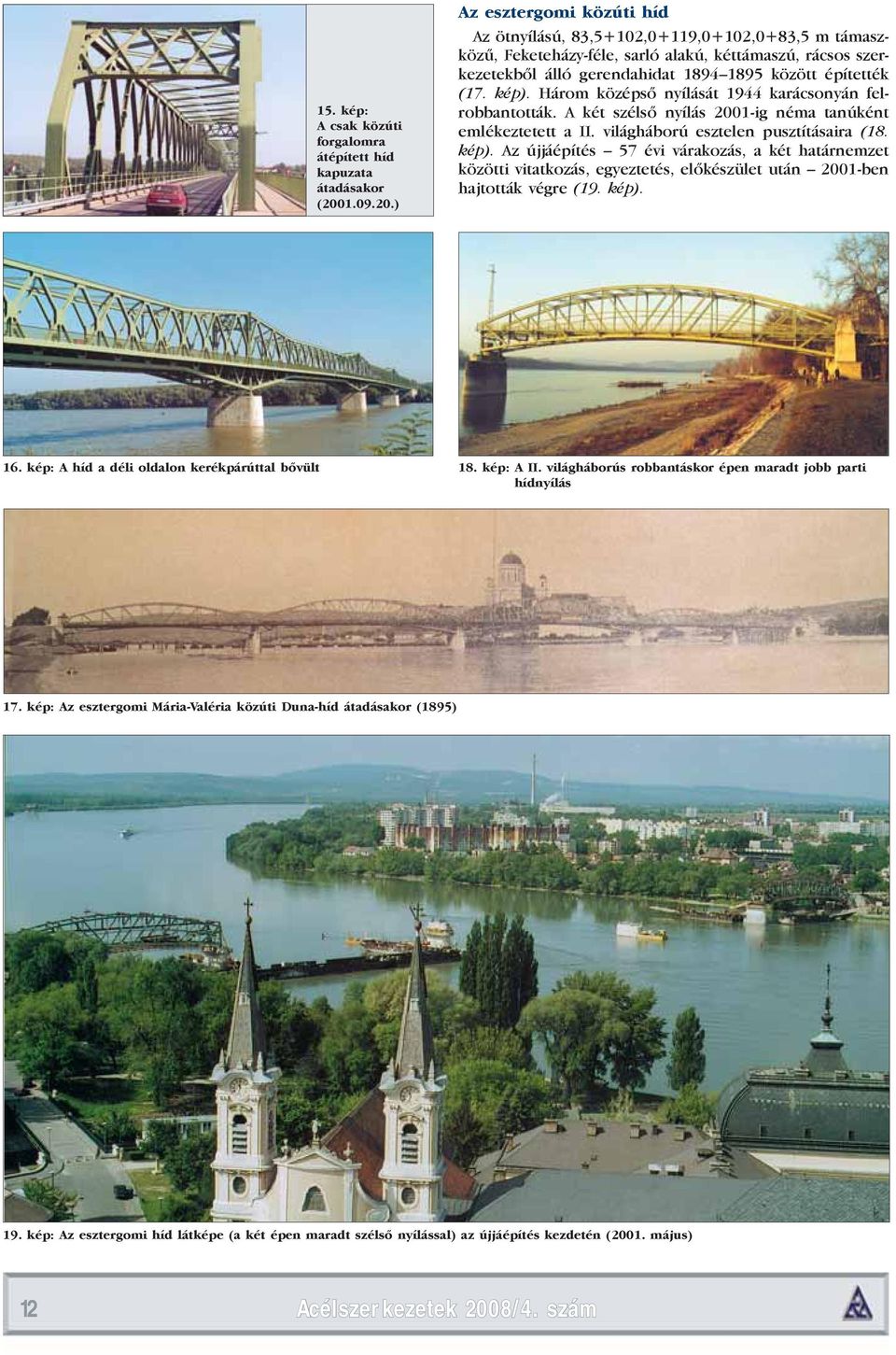

14 15. kép: A csak közúti forgalomra átépített híd kapuzata átadásakor ( ) Az esztergomi közúti híd Az ötnyílású, 83,5+102,0+119,0+102,0+83,5 m támaszközű, Feketeházy-féle, sarló alakú, kéttámaszú, rácsos szerkezetekből álló gerendahidat között építették (17. kép). Három középső nyílását 1944 karácsonyán felrobbantották. A két szélső nyílás 2001-ig néma tanúként emlékeztetett a II. világháború esztelen pusztításaira (18. kép). Az újjáépítés 57 évi várakozás, a két határnemzet közötti vitatkozás, egyeztetés, előkészület után 2001-ben hajtották végre (19. kép). 16. kép: A híd a déli oldalon kerékpárúttal bővült 18. kép: A II. világháborús robbantáskor épen maradt jobb parti hídnyílás 17. kép: Az esztergomi Mária-Valéria közúti Duna-híd átadásakor (1895) 19. kép: Az esztergomi híd látképe (a két épen maradt szélső nyílással) az újjáépítés kezdetén (2001. május) 12 Acélszerkezetek 2008/4. szám

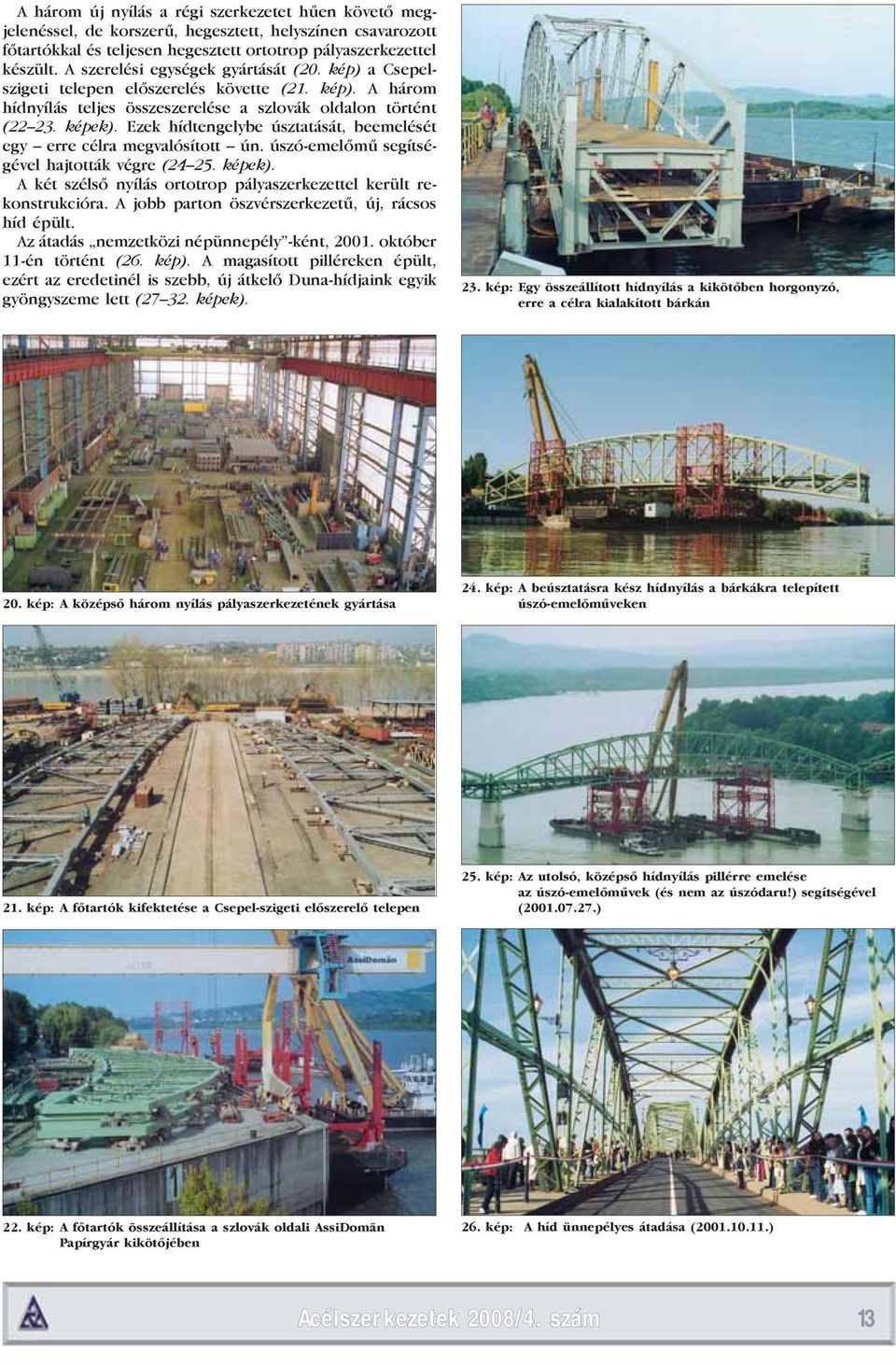

15 A három új nyílás a régi szerkezetet hűen követő megjelenéssel, de korszerű, hegesztett, helyszínen csavarozott főtartókkal és teljesen hegesztett ortotrop pályaszerkezettel készült. A szerelési egységek gyártását (20. kép) a Csepelszigeti telepen előszerelés követte (21. kép). A három híd nyílás teljes összeszerelése a szlovák oldalon történt ( képek). Ezek hídtengelybe úsztatását, beemelését egy erre célra megvalósított ún. úszó-emelőmű segítségével hajtották végre ( képek). A két szélső nyílás ortotrop pályaszerkezettel került rekonstrukcióra. A jobb parton öszvérszerkezetű, új, rá csos híd épült. Az átadás nemzetközi népünnepély -ként, október 11-én történt (26. kép). A magasított pilléreken épült, ezért az eredetinél is szebb, új átkelő Duna-hídjaink egyik gyöngyszeme lett ( képek). 23. kép: Egy összeállított hídnyílás a kikötőben horgonyzó, erre a célra kialakított bárkán 20. kép: A középső három nyílás pályaszerkezetének gyártása 24. kép: A beúsztatásra kész hídnyílás a bárkákra telepített úszó-emelőműveken 21. kép: A főtartók kifektetése a Csepel-szigeti előszerelő telepen 25. kép: Az utolsó, középső hídnyílás pillérre emelése az úszó-emelőművek (és nem az úszódaru!) segítségével ( ) 22. kép: A főtartók összeállítása a szlovák oldali AssiDomän Papírgyár kikötőjében 26. kép: A híd ünnepélyes átadása ( ) Acélszerkezetek 2008/4. szám 13

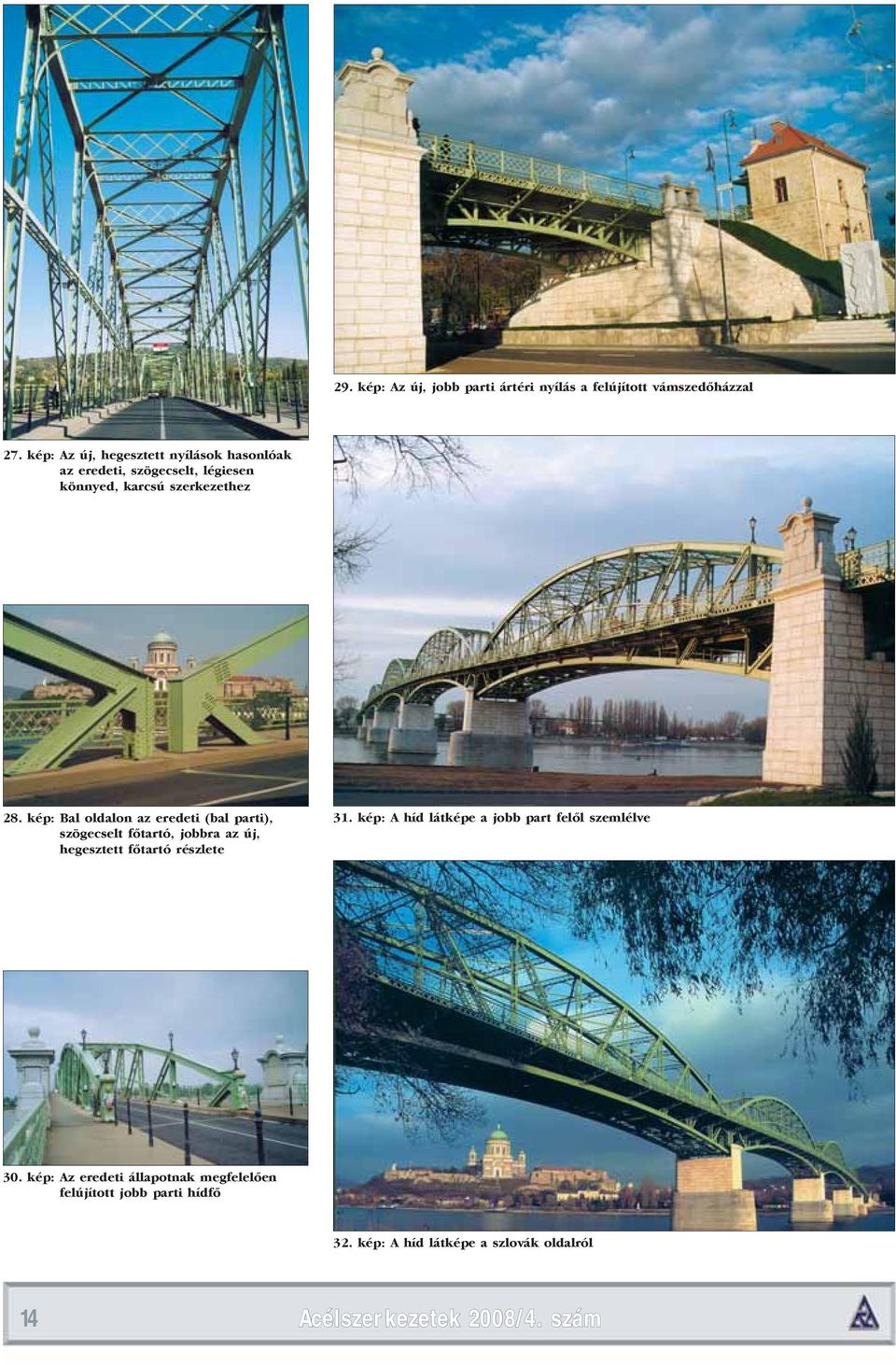

16 29. kép: Az új, jobb parti ártéri nyílás a felújított vámszedőházzal 27. kép: Az új, hegesztett nyílások hasonlóak az eredeti, szögecselt, légiesen könnyed, karcsú szerkezethez 28. kép: Bal oldalon az eredeti (bal parti), szögecselt főtartó, jobbra az új, hegesztett főtartó részlete 31. kép: A híd látképe a jobb part felől szemlélve 30. kép: Az eredeti állapotnak megfelelően felújított jobb parti hídfő 32. kép: A híd látképe a szlovák oldalról 14 Acélszerkezetek 2008/4. szám

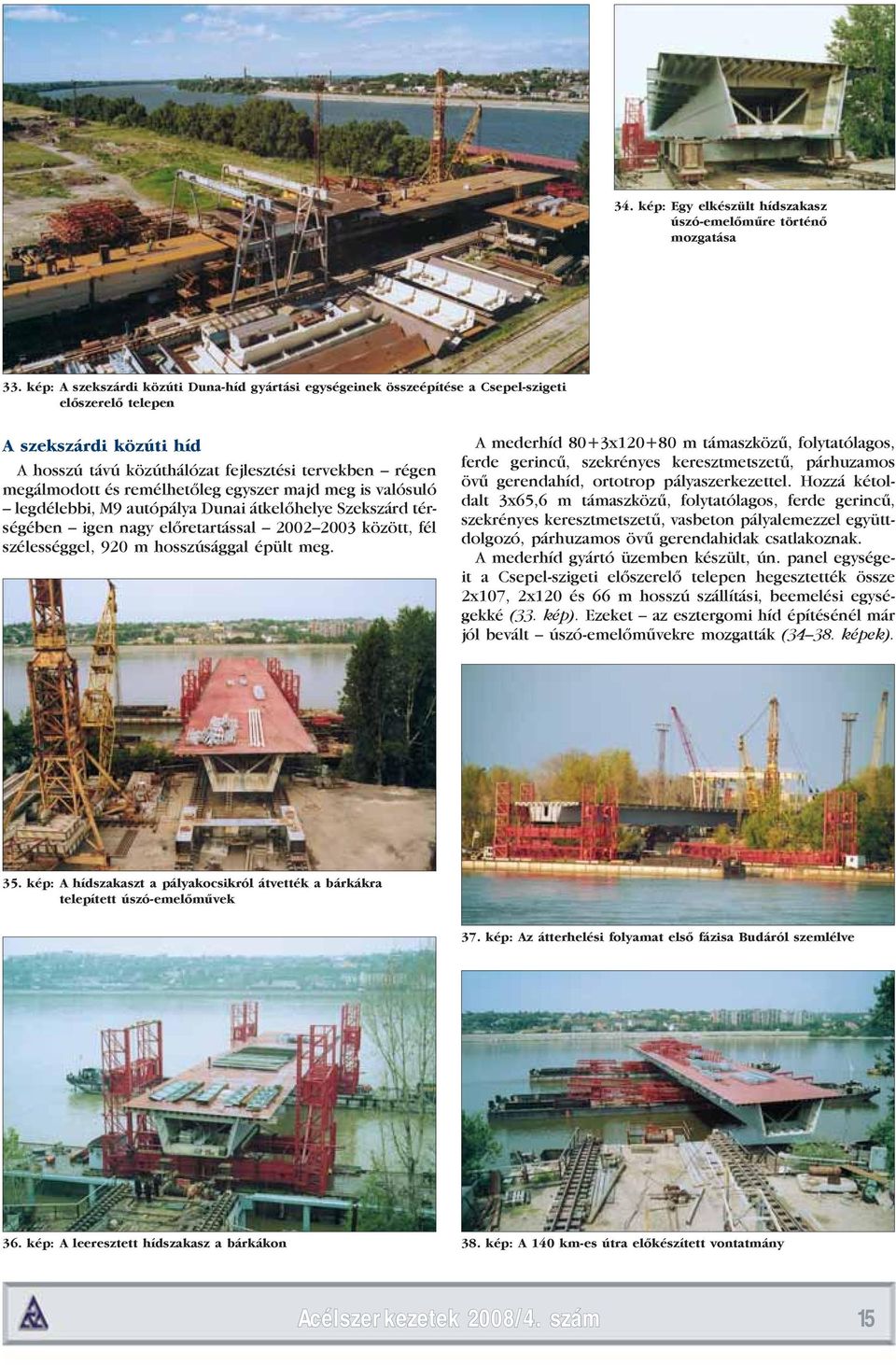

17 34. kép: Egy elkészült hídszakasz úszó-emelőműre történő mozgatása 33. kép: A szekszárdi közúti Duna-híd gyártási egységeinek összeépítése a Csepel-szigeti előszerelő telepen A szekszárdi közúti híd A hosszú távú közúthálózat fejlesztési tervekben régen megálmodott és remélhetőleg egyszer majd meg is valósuló legdélebbi, M9 autópálya Dunai átkelőhelye Szekszárd térségében igen nagy előretartással között, fél szélességgel, 920 m hosszúsággal épült meg. A mederhíd 80+3x m támaszközű, folytatólagos, ferde gerincű, szekrényes keresztmetszetű, párhuzamos övű gerendahíd, ortotrop pályaszerkezettel. Hozzá kétoldalt 3x65,6 m támaszközű, folytatólagos, ferde gerincű, szek rényes keresztmetszetű, vasbeton pályalemezzel együttdolgozó, párhuzamos övű gerendahidak csatlakoznak. A mederhíd gyártó üzemben készült, ún. panel egységeit a Csepel-szigeti előszerelő telepen hegesztették össze 2x107, 2x120 és 66 m hosszú szállítási, beemelési egységekké (33. kép). Ezeket az esztergomi híd építésénél már jól bevált úszó-emelőművekre mozgatták ( képek). 35. kép: A hídszakaszt a pályakocsikról átvették a bárkákra telepített úszó-emelőművek 37. kép: Az átterhelési folyamat első fázisa Budáról szemlélve 36. kép: A leeresztett hídszakasz a bárkákon 38. kép: A 140 km-es útra előkészített vontatmány Acélszerkezetek 2008/4. szám 15

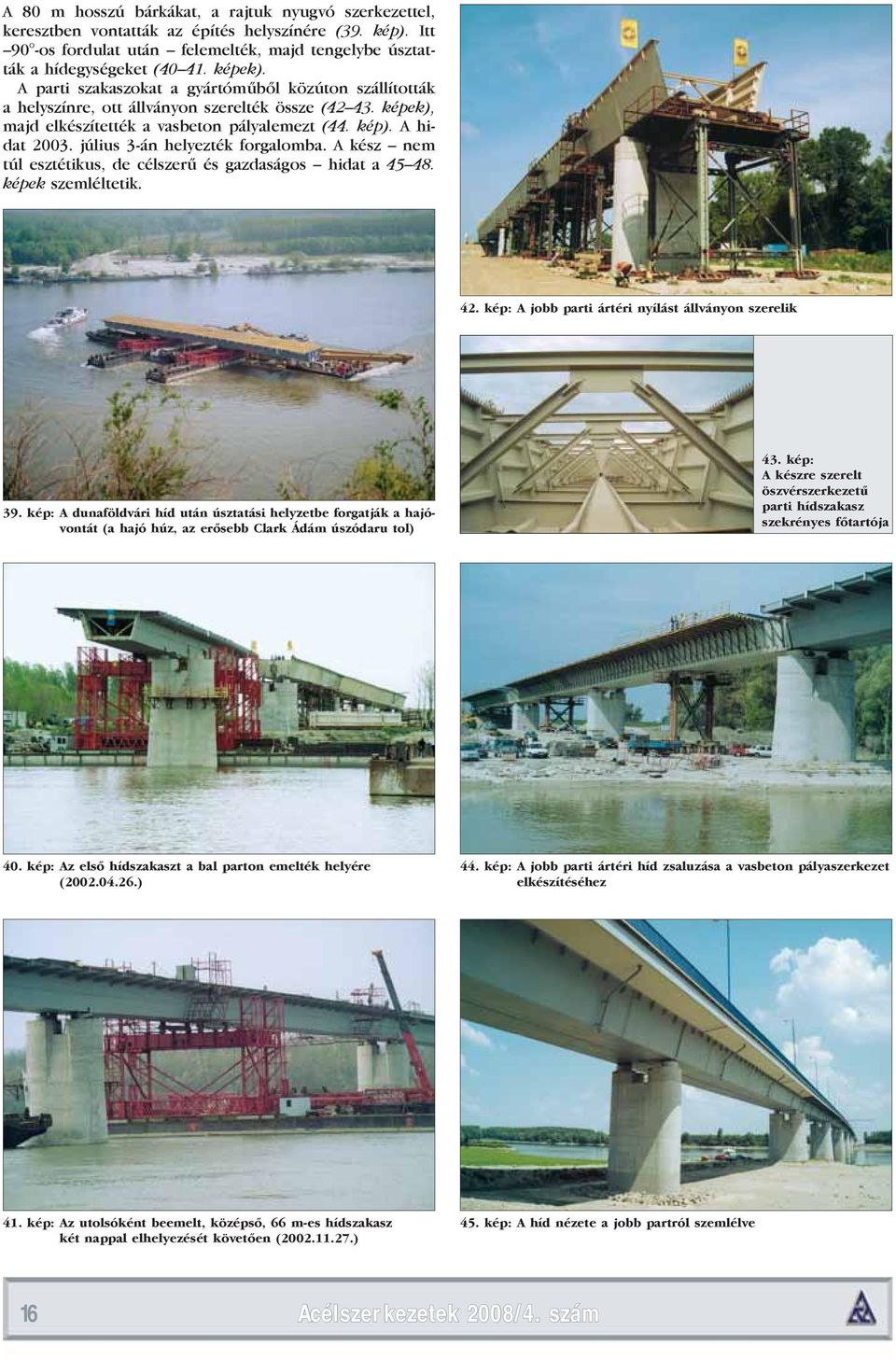

18 A 80 m hosszú bárkákat, a rajtuk nyugvó szerkezettel, keresztben vontatták az építés helyszínére (39. kép). Itt 90 -os fordulat után felemelték, majd tengelybe úsztatták a hídegységeket ( képek). A parti szakaszokat a gyártóműből közúton szállították a helyszínre, ott állványon szerelték össze ( képek), majd elkészítették a vasbeton pályalemezt (44. kép). A hidat július 3-án helyezték forgalomba. A kész nem túl esztétikus, de célszerű és gazdaságos hidat a képek szemléltetik. 42. kép: A jobb parti ártéri nyílást állványon szerelik 39. kép: A dunaföldvári híd után úsztatási helyzetbe forgatják a hajó - vontát (a hajó húz, az erősebb Clark Ádám úszódaru tol) 43. kép: A készre szerelt öszvérszerkezetű parti hídszakasz szekrényes főtartója 40. kép: Az első hídszakaszt a bal parton emelték helyére ( ) 44. kép: A jobb parti ártéri híd zsaluzása a vasbeton pályaszerkezet elkészítéséhez 41. kép: Az utolsóként beemelt, középső, 66 m-es hídszakasz két nappal elhelyezését követően ( ) 45. kép: A híd nézete a jobb partról szemlélve 16 Acélszerkezetek 2008/4. szám

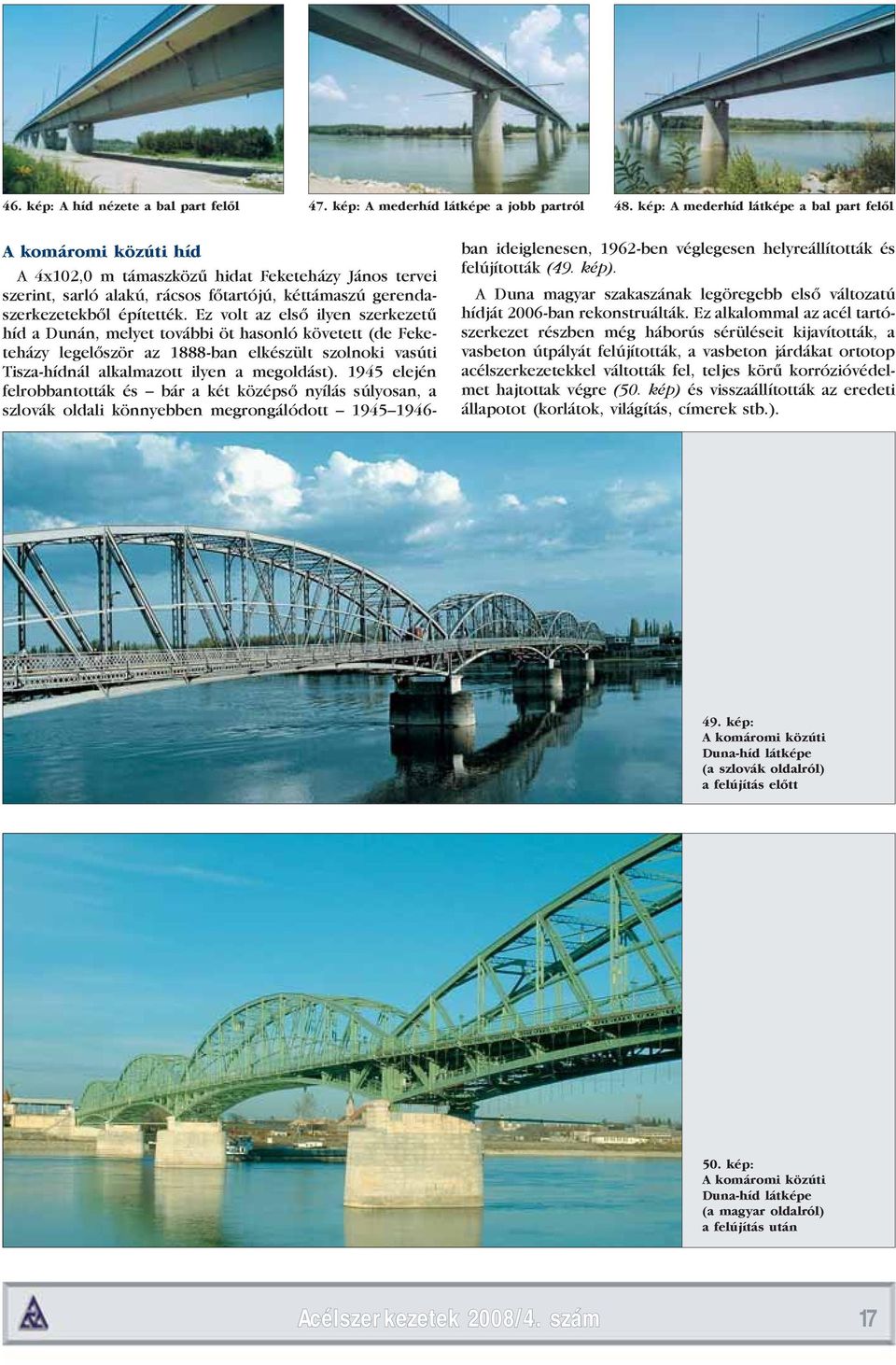

19 46. kép: A híd nézete a bal part felől 47. kép: A mederhíd látképe a jobb partról 48. kép: A mederhíd látképe a bal part felől A komáromi közúti híd A 4x102,0 m támaszközű hidat Feketeházy János tervei szerint, sarló alakú, rácsos főtartójú, kéttámaszú geren daszerkezetekből építették. Ez volt az első ilyen szerkezetű híd a Dunán, melyet további öt hasonló követett (de Fekete házy legelőször az 1888-ban elkészült szolnoki vasúti Tisza-hídnál alkalmazott ilyen a megoldást) elején felrobbantották és bár a két középső nyílás súlyosan, a szlovák oldali könnyebben megrongálódott ban ideiglenesen, 1962-ben véglegesen helyreállították és felújították (49. kép). A Duna magyar szakaszának legöregebb első változatú hídját 2006-ban rekonstruálták. Ez alkalommal az acél tartószerkezet részben még háborús sérüléseit kijavították, a vasbeton útpályát felújították, a vasbeton járdákat ortotop acélszerkezetekkel váltották fel, teljes körű korrózióvédelmet hajtottak végre (50. kép) és visszaállították az eredeti állapotot (korlátok, világítás, címerek stb.). 49. kép: A komáromi közúti Duna-híd látképe (a szlovák oldalról) a felújítás előtt 50. kép: A komáromi közúti Duna-híd látképe (a magyar oldalról) a felújítás után Acélszerkezetek 2008/4. szám 17
