1 Az alacsonyfrekvenciás anyagvizsgálatok gyakorlati tapasztalatai Csizinszky Péter Anyagvizsgálat a Gyakorlatban Tengelic,

2 Célok Üzembiztonság Növelése Katasztrófák Elkerülése Társadalmi Környezeti Pénzügyi Megtakarítás Pénz Idő Szakértelem Alvállalkozók Információ, Döntéstámogatás 2

3 Egy gyakorlati modell ECDA (External Corrosion Direct Assessment) A csővezeték állapotát folyamatosan javító eljárás, amely megtalálja, leírja és megszünteti a már meglévő vagy jövőben keletkező külső korrózió okozta problémákat. 3

4 Adatszolgáltatás Üzemi Nyomás Számításhoz B31G t L A d B31G Modified t L d 4

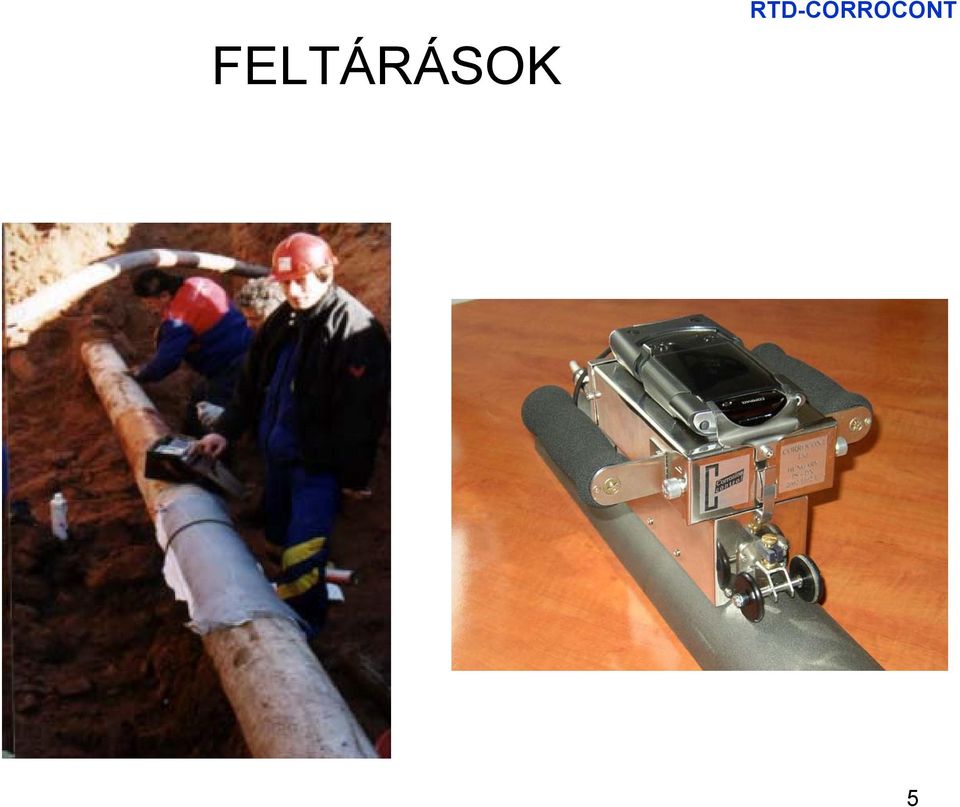

5 FELTÁRÁSOK 5

6 Külső korrózió 6

7 Elvárások a külső korrózió feltérképezésével szemben Adatszolgáltatás Üzemi Nyomás Számításhoz Kiterjedés, morfológia, mélység meghatározás Korróziós sebesség meghatározása 7

8 Vizsgálati Technikák A különböző módszerek összehasonlítása érdekében feltételezem, hogy a vizsgálandó cső erősen korrodált, a pittingek a teljes felületen elszórtan jelentkeznek. Feladat a legmélyebb pont megtalálása és erre a hibára kell a nyomásszámításokat elvégezni. Egyszerűbb hibaeloszlás esetén megállapításaim szintén alkalmazhatók. 8

9 Szemrevételezés Előkésztés: Szigetelés Lebontás, Homokszórás Idő: Sok hiba esetén hosszadalmas Adat rögzítés: Papíron Személyzet: Korróziós Mérnök Belső Hibák: Nem lehetséges Pontosság: Egy pontra tökéletes, a legmélyebb pont megtalálása nehézkes, hibaprofil felvétele lehetetlen Ár: Személyi és műszerezettség költsége jó. Drága előkészítés. Összefoglalás : CSAK a szemmel látható LOKALIZÁLT HIBÁRA Nincs információ a teljes felületről Drága előkészítés, Sok Idő Belső Korróziót nem mutatja ki Teljes Árban közepes 9

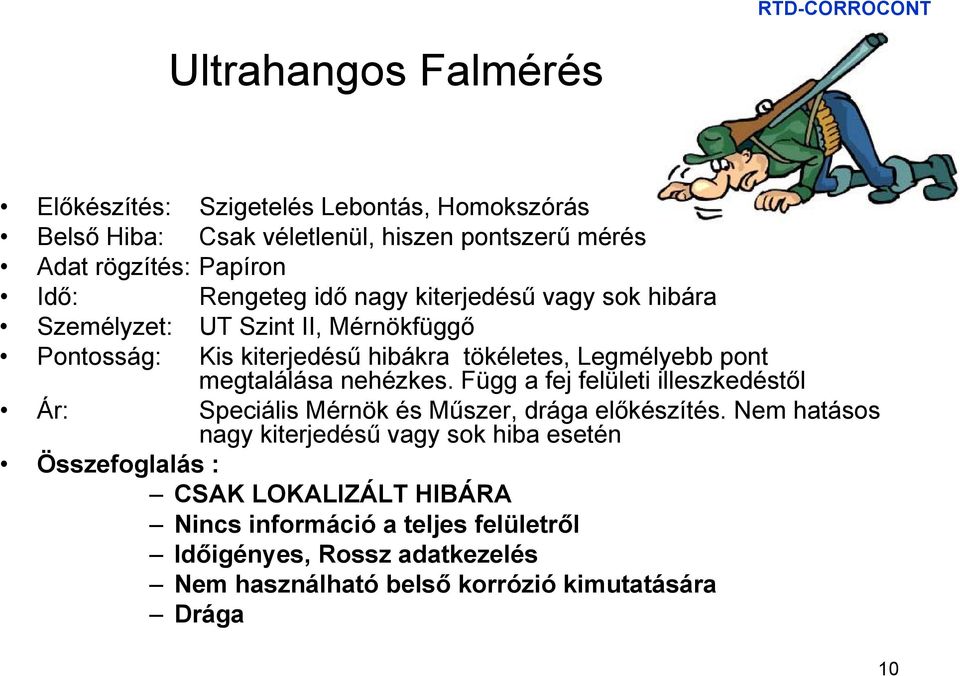

10 Ultrahangos Falmérés Előkészítés: Szigetelés Lebontás, Homokszórás Belső Hiba: Csak véletlenül, hiszen pontszerű mérés Adat rögzítés: Papíron Idő: Rengeteg idő nagy kiterjedésű vagy sok hibára Személyzet: UT Szint II, Mérnökfüggő Pontosság: Kis kiterjedésű hibákra tökéletes, Legmélyebb pont megtalálása nehézkes. Függ a fej felületi illeszkedéstől Ár: Speciális Mérnök és Műszer, drága előkészítés. Nem hatásos nagy kiterjedésű vagy sok hiba esetén Összefoglalás : CSAK LOKALIZÁLT HIBÁRA Nincs információ a teljes felületről Időigényes, Rossz adatkezelés Nem használható belső korrózió kimutatására Drága 10

11 Automata Ultrahang Előkészítés: Idő: Adat rögzítés: Belső Hiba: Személyzet: Pontosság: Ár: Szigetelés Lebontás, Homokszórás Hosszú a teljes felületre Számítógépen Jó UT Szint II, Mérnökfüggő Jó pontosság, legmélyebb hiba megtalálható, mélység profil megadható.függ a felületi tisztaságtól és a mérőfej felületi illeszkedésétől. Speciális személyzet és drága műszer, drága előkészítés. Drága, mert rengeteg idő. Összefoglalás: Alkalmazható eljárás, de többet nyújt mint szükséges. Drága előkészítés, Hosszú vizsgálati idő Nagy pontosság, de felesleges pontosságú vizsgálat a nem károsodott helyekről is Belső hibákra is alkalmazható Nagyon drága a 100%-os vizsgálat és előkészítés, valamint a műszer is drága 11

12 Szkennelés (LFET) Előkészítés: Szigetelés marad, csak a legrosszabb helyről bontjuk le Adat rögzítés: Speciális Szoftverrel Személyzet: viszonylag rövid idő alatt kiképezhető személyzet Belső hiba: Képes megtalálni Idő: Rövid vizsgálati idő. A legmélyebb pont megtalálható és könnyen tovább vizsgálható. Pontosság: Tökéletes az egész felületre, Egyszerű legmélyebb pont megtalálás, mélység profil megadható Ár: Speciális Személyzet és műszer, olcsó előkészítés. Olcsó, mert gyors vizsgálat Összefoglalás: Legjobb az előkészítés szempontjából Magas pontosság a teljes felületre Időben a legrövidebb Belső korrózióra is alkalmas Árban versenyképes 12

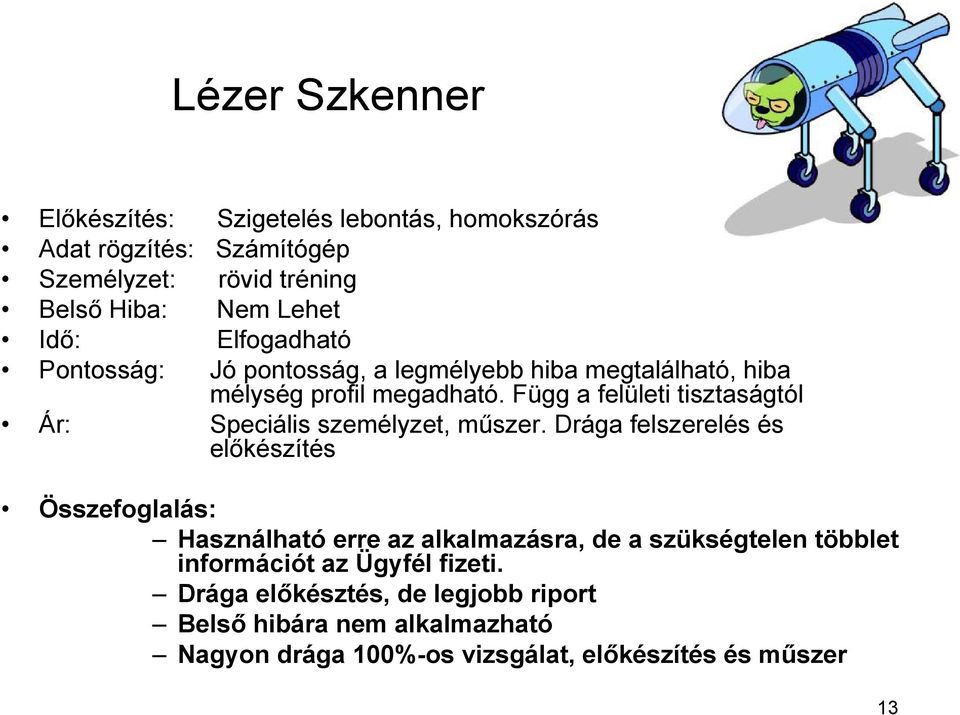

13 Lézer Szkenner Előkészítés: Szigetelés lebontás, homokszórás Adat rögzítés: Számítógép Személyzet: rövid tréning Belső Hiba: Nem Lehet Idő: Elfogadható Pontosság: Jó pontosság, a legmélyebb hiba megtalálható, hiba mélység profil megadható. Függ a felületi tisztaságtól Ár: Speciális személyzet, műszer. Drága felszerelés és előkészítés Összefoglalás: Használható erre az alkalmazásra, de a szükségtelen többlet információt az Ügyfél fizeti. Drága előkésztés, de legjobb riport Belső hibára nem alkalmazható Nagyon drága 100%-os vizsgálat, előkészítés és műszer 13

14 Gyakorlati megoldás a külső korróziós hibák feldolgozására 1. Szigetelésen keresztüli vizsgálat Szkenner (LFET) 2. Hibahely Meghatározás Szkenner (LFET) 3. Szigetelés lebontása a hibánál Mérnök 4a Részletes hibatérképezés Szkenner/ Automata UT 4b Hálós vizsgálat UT 5 Max. üzemnyomás meghatározása Mérnök 80% hiba 30% hiba 14

15 Belső Korrózió Nem LáthatL tható, Meg Kell Találni lni Méretezés, TérkT rképezés Figyelés Korróziós s Sebesség g Meghatároz rozása Rehabilitáció előrejelz rejelzése 15

16 Belső Korrózió Minta metszetek 16

17 Belső Korrózió Elérhet rhető Vizsgálati MódszerekM Szemrevételez telezés: UH Falvastagság g mérés: m Automata UH: Guided Wave: Szkennelés (LFET): Nem használhat lható Nem használhat lható Nagyon lassú és s drága Elsődleges eszközk zként használhat lható,, de nem elég g pontos Föld ld feletti szakaszokra, az egyetlen használhat lható eszköz, földalatti csövekre a feltárások miatt csak kijelölt lt helyeken használhat lható 17

18 Gyakorlati megoldás a belső korróziós hibák feldolgozására Lokalizálás 1. Helymeghatározás Szkenner (LFET) 2. Legmélyebb pont Szkenner (LFET) Méretezés Szkenner (LFET) 3. Háló/Hibatérképezés UH/Automata UH 4. Nyomás Számítás Korróziós Mérnök Elemzés 1. A legmélyebb pontok figyelése UH 2. Kiterjedés figyelése Szkenner (LFET) 3. Korróziós Sebesség Meghatározása Számítható 4. Javítási Periódus Meghatározása Számítható 18

19 Csővizsgálat a gyakorlatban 19

20 20

21 Metszet a vizsgált csőszakaszból 21

22 22

23 23

24 Adat Integritás Fájl Formátumok Adat Források EXCEL Javítás, Üzemeltetés Ért rtékel kelés Access, SQL, Oracle Auto Cad PDF MS Word Tervezés CAD Görényezés Feltárás Előírások PIM Desktop / Network / WEB Katódv dvédelemdelem Változás Helymeghatároz rozás Koordináták (XY) Konverziók Térképek Korrekciók Adat Feldolgozás Adat Befogadás Üzemeltetés Távfigyelés Építés 24

25 Minden Adat Összevethető Nyomvonal 25

26 Minden Adat Összevethető HCA Hely Korrózi ziós s veszély Építés Szigetelési hibák 26

27 A meghibásodás kockázatának számítása Kockázati Besorolás 27

28 Integrity Reporting 28

29 Összefoglalás ECDA Vizsgálatok és a Gyakorlat Külső Korrózió és a Belső Korrózió kézbentartására Esettanulmány ismertetése Lehetőségek a nagyvilágban 29

30 Köszönöm a figyelmet 30
