1 Műszaki-informatikai-technológiai fejlesztések Dr. Milics Gábor Prof. Dr. Szakál Pál - Prof. Dr. Neményi Miklós CMHAS Műszaki informatikai fejlesztések

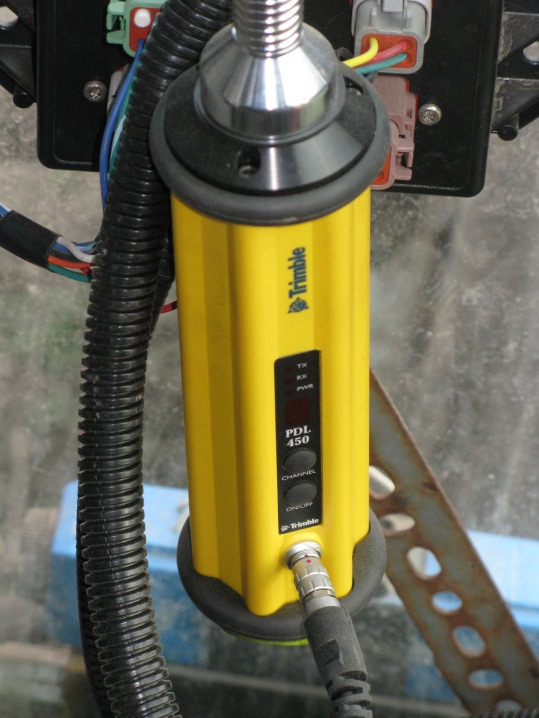

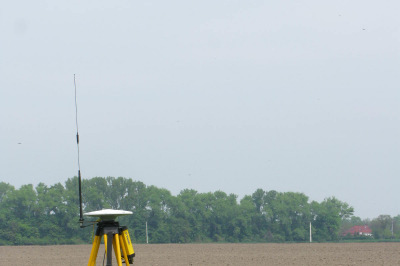

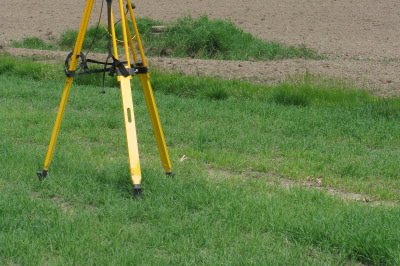

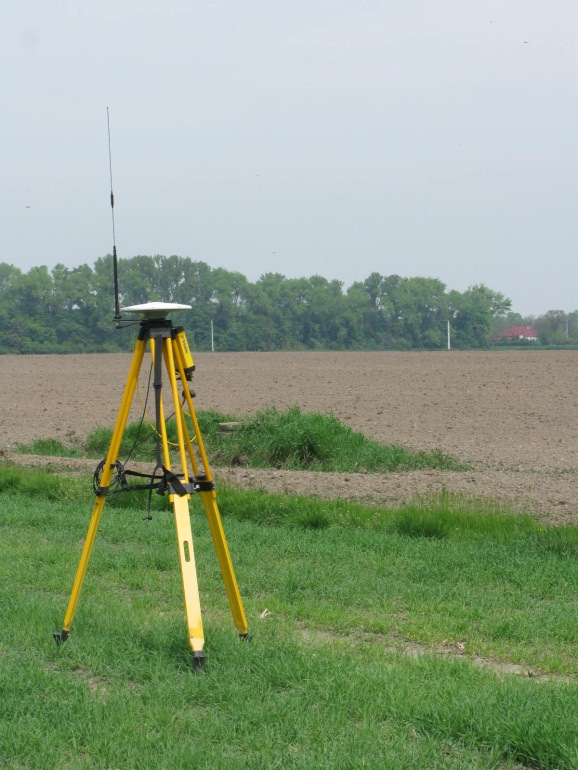

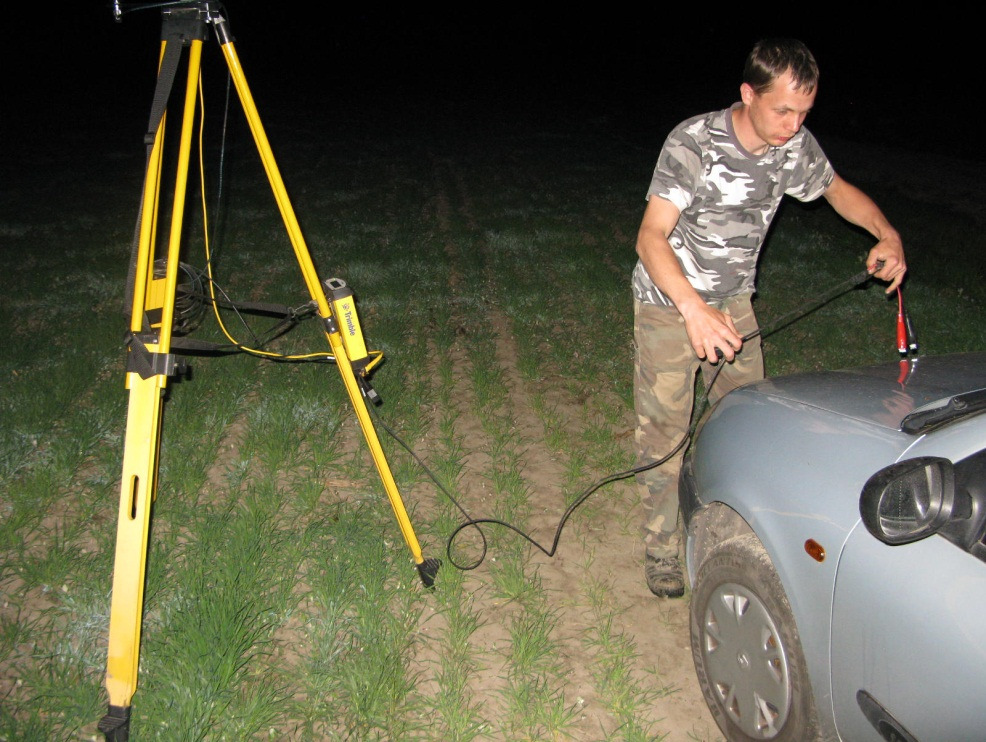

2 Műszaki informatikai fejlesztések A műszaki informatikai rendszerek, amelyek fejlesztése indokolt RTK GPS bázisállomás EZ-Guide 500 sorvezetés Hozam- és szemnedvesség mérés Amatron+ helyspecifikus műtrágyakijuttatás vezérlés Kézi GPS eszköz Sorelzáró rendszer a Kuhn Maxima vetőgéphez Szoftverek Műszaki informatikai fejlesztések RTK GPS bázisállomás Lényege: valósidejű, nagy pontosságú helymeghatározás (hozammérés, műtrágya kijuttatás, vetés)

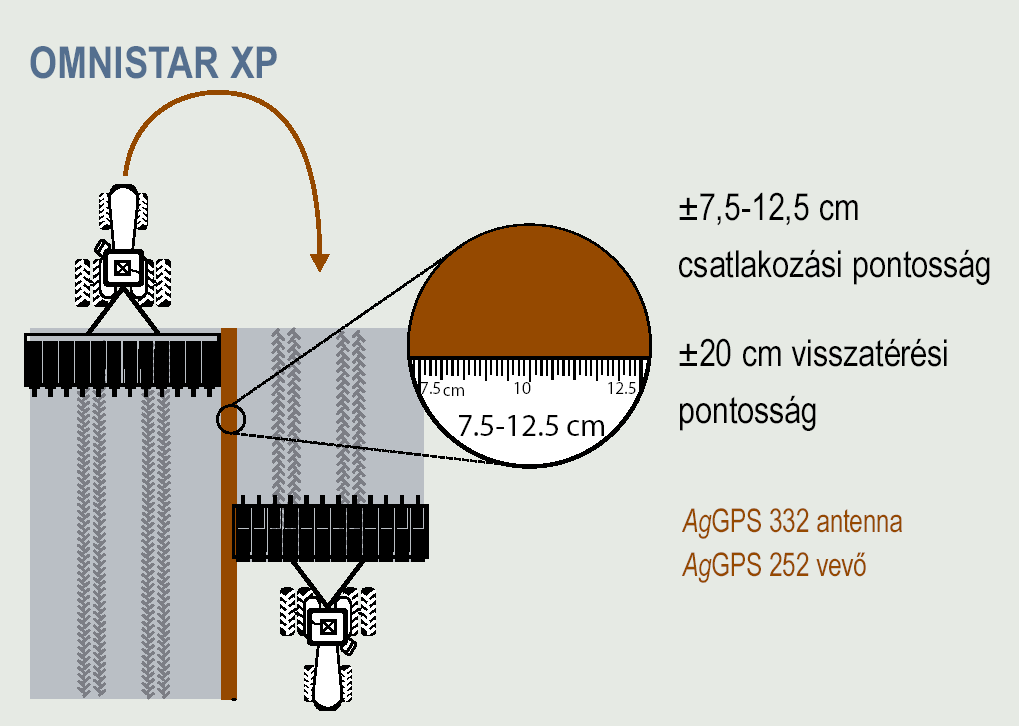

3 Műszaki informatikai fejlesztések Az adatok térbeli helyessége (a helymeghatározás pontossága) I. Műszaki informatikai fejlesztések Az adatok térbeli helyessége (a helymeghatározás pontossága) II.

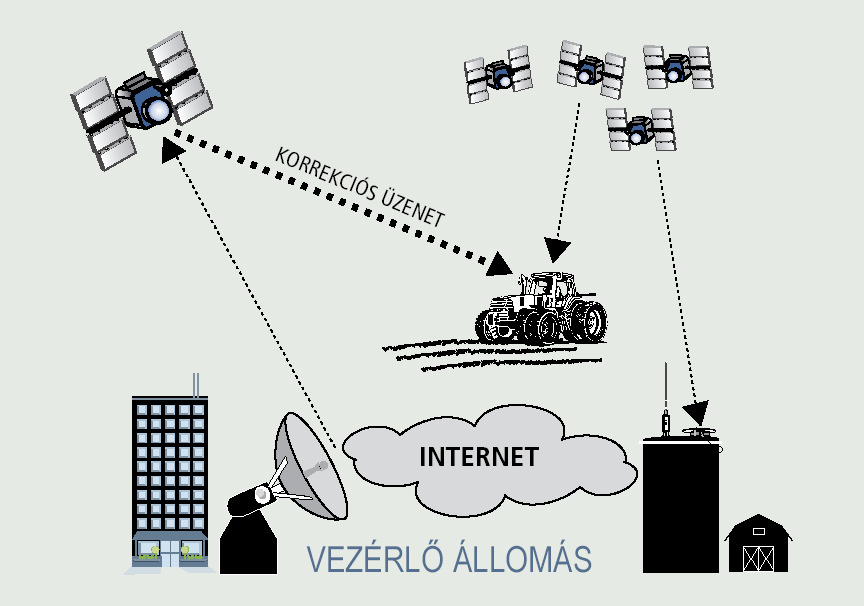

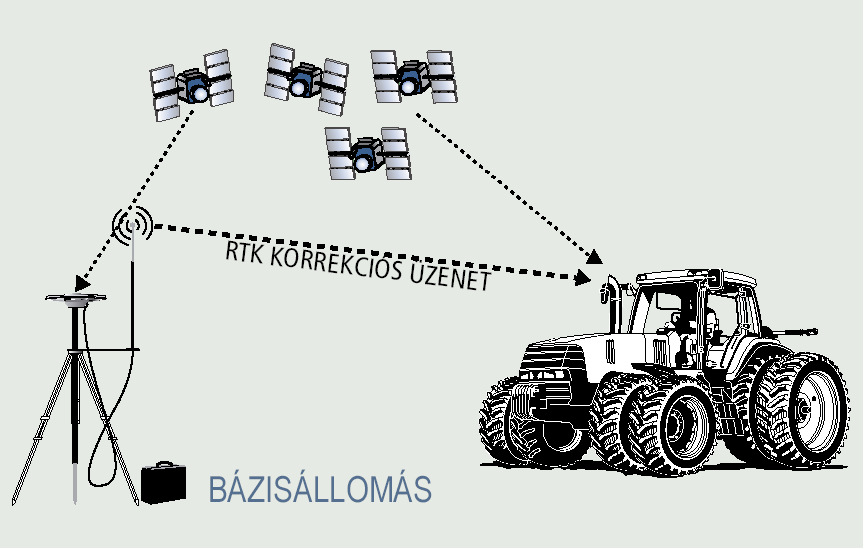

4 Műszaki informatikai fejlesztések A jelkorrekció (GBAS, SBAS) Műszaki informatikai fejlesztések A jelkorrekció (RTK) I.

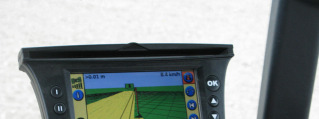

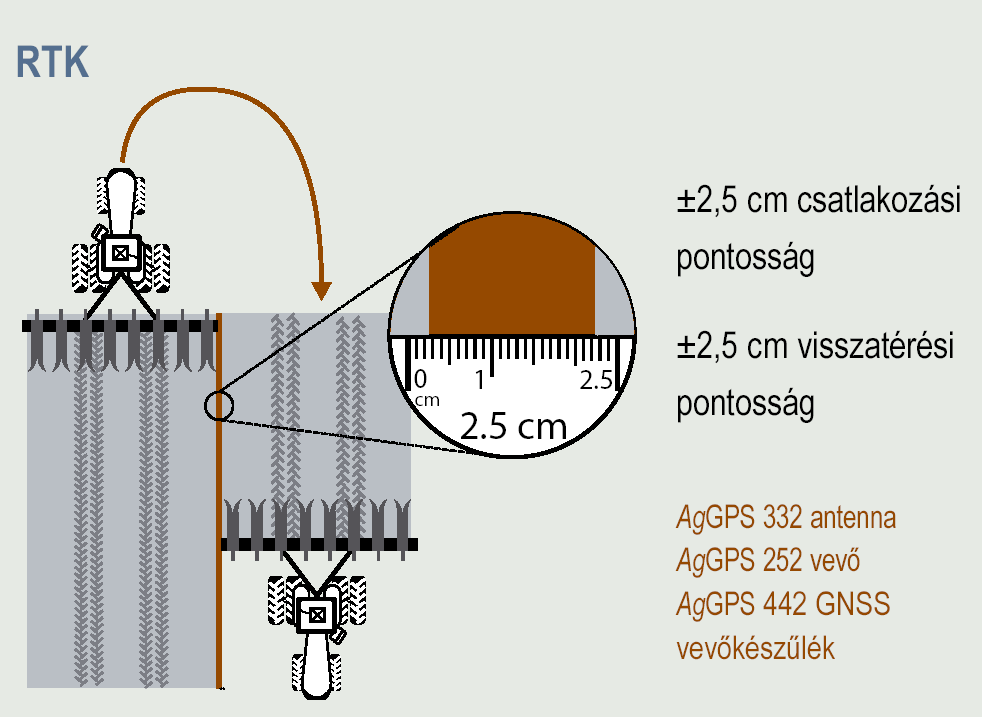

5 Műszaki informatikai fejlesztések A jelkorrekció (RTK) II. Műszaki informatikai fejlesztések EZ-Guide-500 sorvezetés Lényege: automatikus kormányzás és tápanyagkijuttatás vezérlés

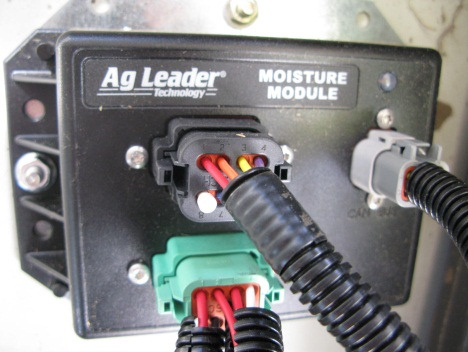

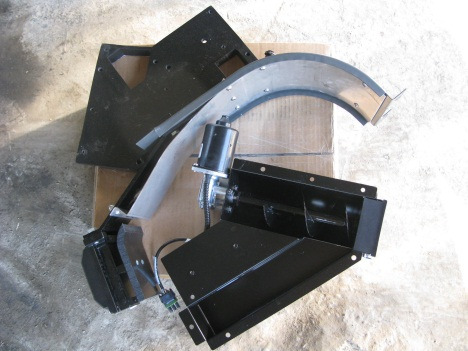

6 Műszaki informatikai fejlesztések Hozam- és szemnedvesség mérés Lényege: a táblán belüli különbségek meghatározása (mennyiségi és minőségi) Műszaki informatikai fejlesztések Amatron+ helyspecifikus műtrágya kijuttatás vezérlés Lényege: helyspecifikus műtrágya kijuttatás (VRA)

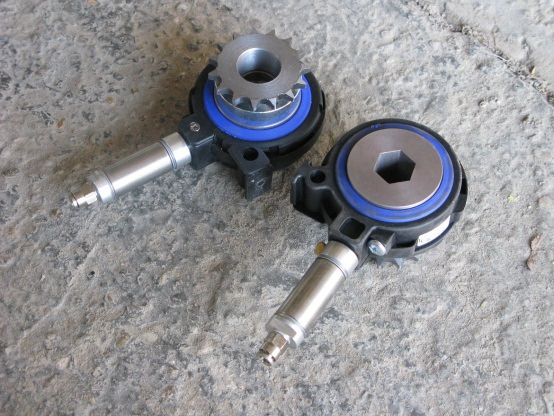

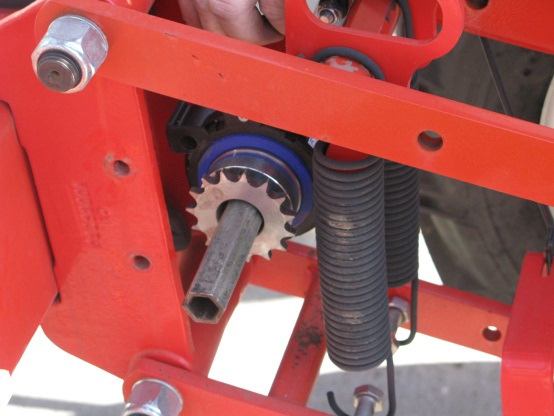

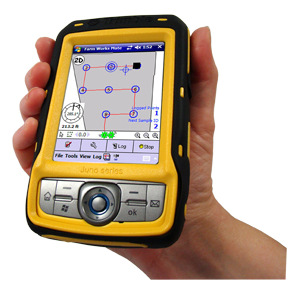

7 Műszaki informatikai fejlesztések Kézi GPS eszköz Lényege: viszonylag pontos helymeghatározás a kutatási területen Műszaki informatikai fejlesztések Sorelzáró rendszer a Kuhn Maxima vetőgéphez Lényege: soronkénti elzárás, nincs rávetés a keresztsorokban

8 Műszaki informatikai fejlesztések Szoftverek Lényege: informatikai háttér biztosítása az adatfeldolgozáshoz Technológiai fejlesztések, tápanyagvisszapótlás Prof. Dr. Szakál Pál Dr. Milics Gábor

9 Technológiai fejlesztések, tápanyagvisszapótlás Prof. Dr. Szakál Pál Dr. Milics Gábor Amatron+ helyspecifikus műtrágya kijuttatás vezérlés Lényege: helyspecifikus műtrágya kijuttatás (VRA) Technológiai fejlesztések, tápanyagvisszapótlás Prof. Dr. Szakál Pál Dr. Milics Gábor Az alkalmazott visszapótlási modell

10 Technológiai fejlesztések, tápanyagvisszapótlás Prof. Dr. Szakál Pál Dr. Milics Gábor A modell alkalmazásával elért eredmények Technológiai fejlesztések, tápanyagvisszapótlás Prof. Dr. Szakál Pál Dr. Milics Gábor A technológiai fejlesztés indokoltsága elméleti megközelítés E out = max E inp,tech, E out, e r [MJ/Unit area] e r S max S min E out E out - E inp,tech = E net, tech = max E out - E inp e r,opt MTEI E inp,tech Mass of Energy Source, M inp, tech [mass unit]

11 Technológiai fejlesztések, tápanyagvisszapótlás Prof. Dr. Szakál Pál Dr. Milics Gábor A technológiai fejlesztés indokoltsága - gyakorlati tapasztalatok I E out (MJ) theory N fertilizer (kg/ha) Technológiai fejlesztések, tápanyagvisszapótlás Prof. Dr. Szakál Pál Dr. Milics Gábor A technológiai fejlesztés indokoltsága - gyakorlati tapasztalatok II Eout [MJ] Ein [MJ] N fertilizer (kg/ha) E out/ha E out/ha* E out - E in* E in/ha E in/ha*

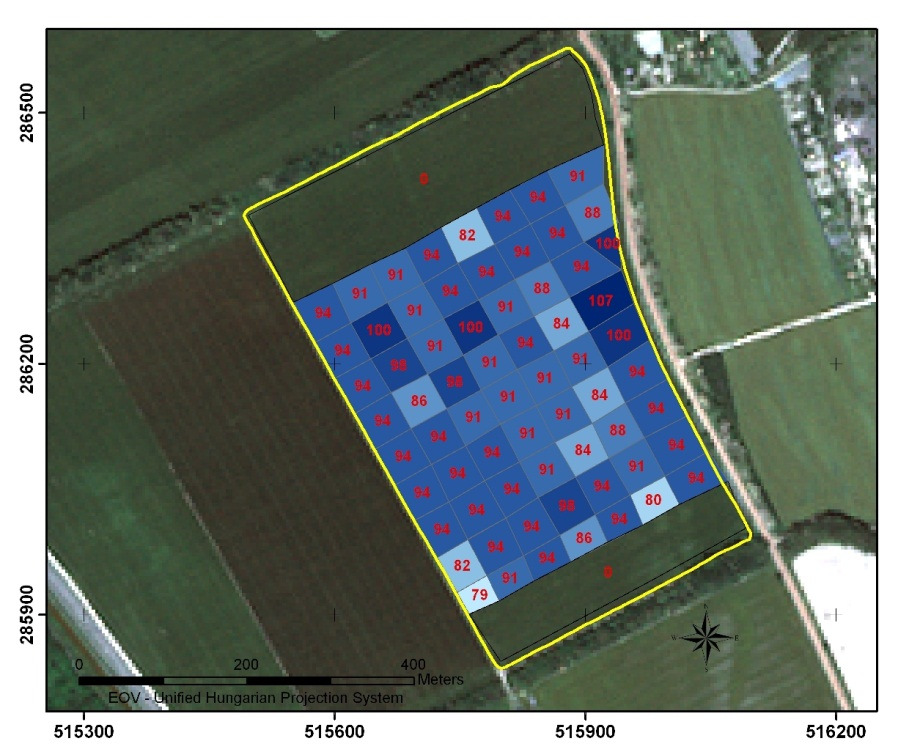

12 Technológiai fejlesztések, tápanyagvisszapótlás Prof. Dr. Szakál Pál Dr. Milics Gábor A technológiai fejlesztés indokoltsága - megvalósítás 2010: mean N fertilizer: 138 kg/ha Technológiai fejlesztések, vetés Dr. Milics Gábor 2011: mean N fertilizer: 89 kg/ha

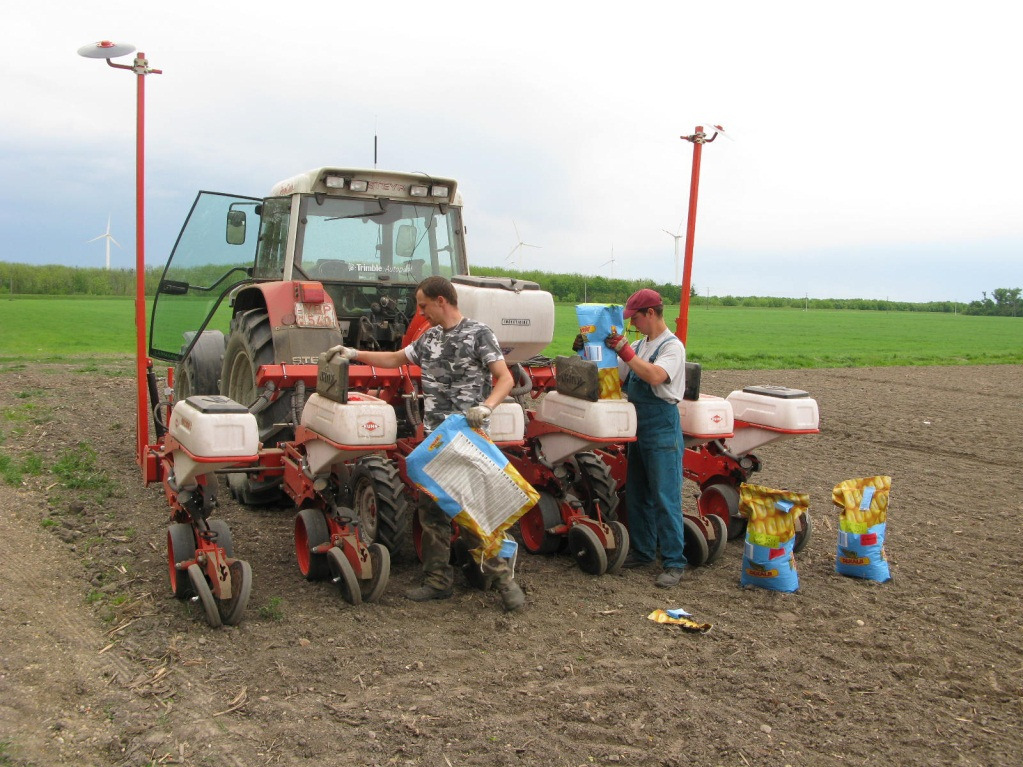

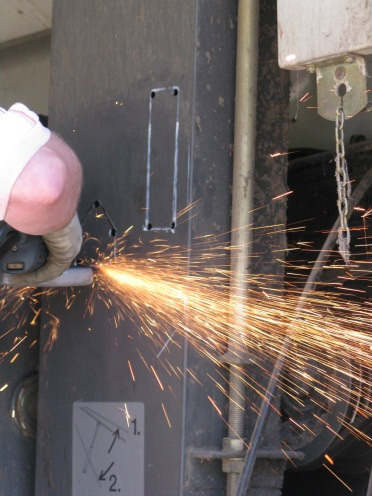

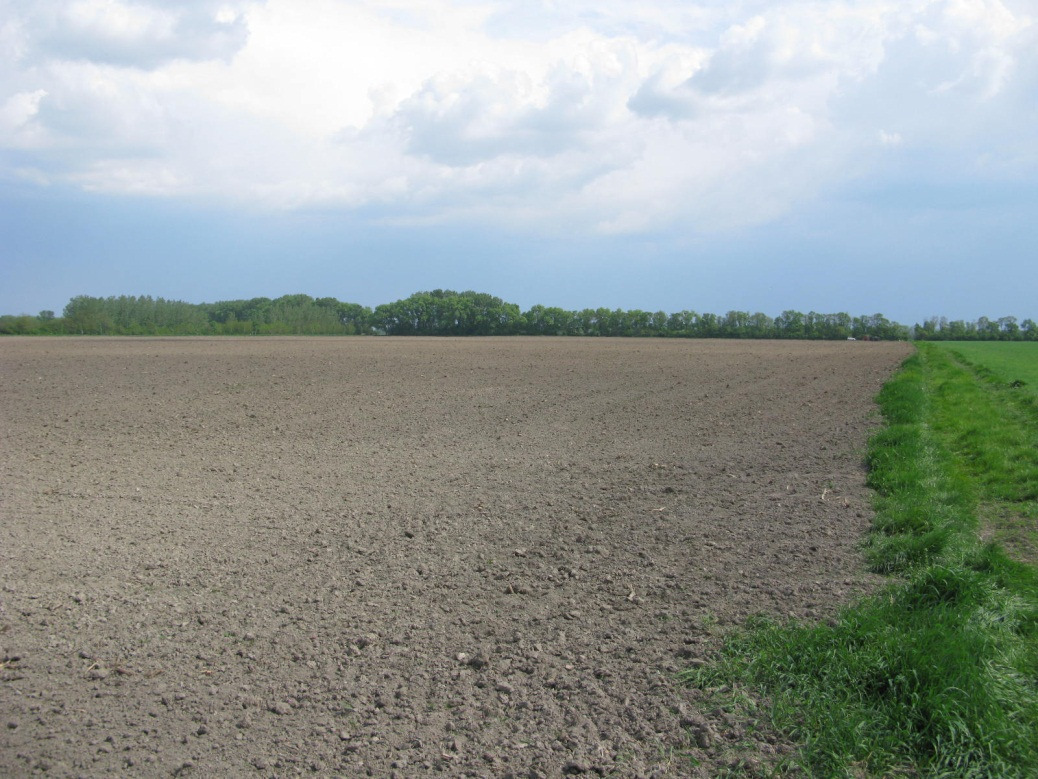

13 Technológiai fejlesztések, vetés Dr. Milics Gábor A helyspecifikus vetés az eszközök előkészítése Technológiai fejlesztések, vetés Dr. Milics Gábor A helyspecifikus vetés a rendszer beállítása

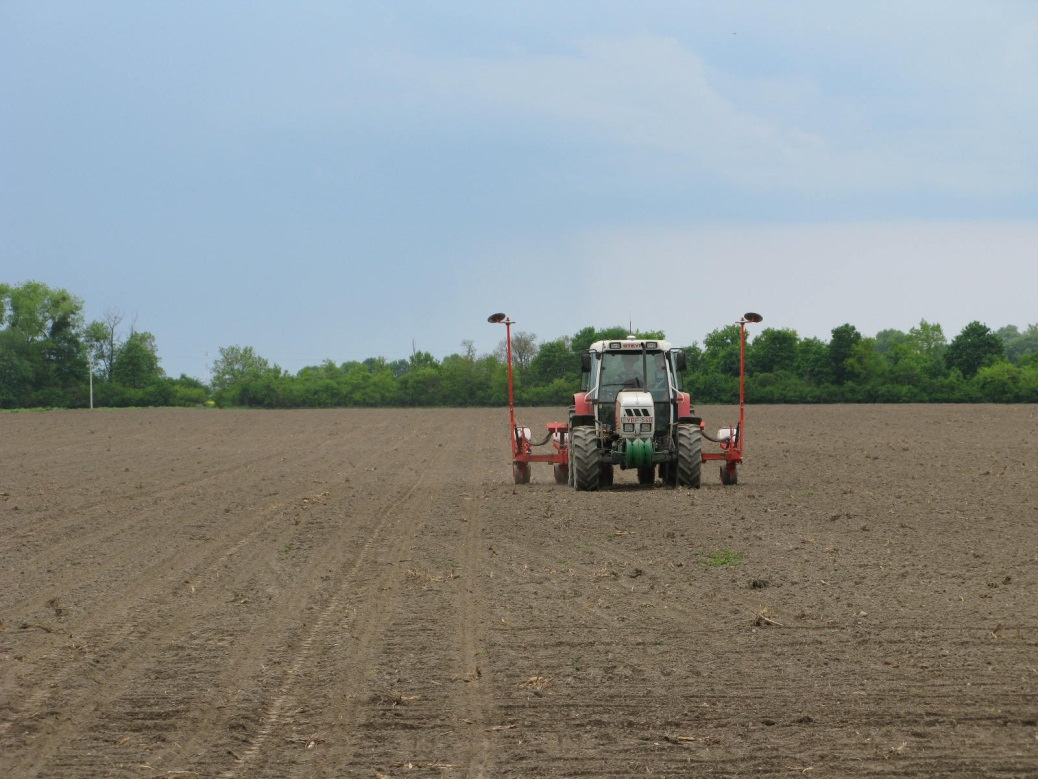

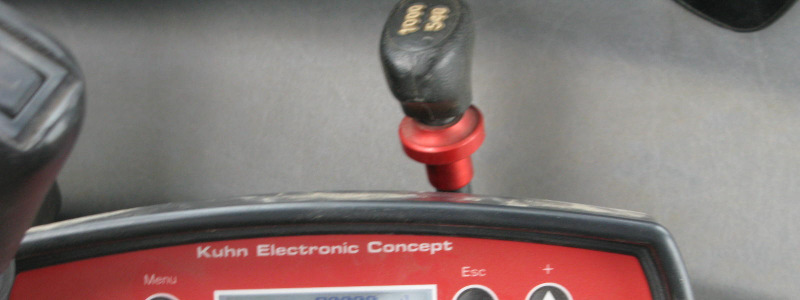

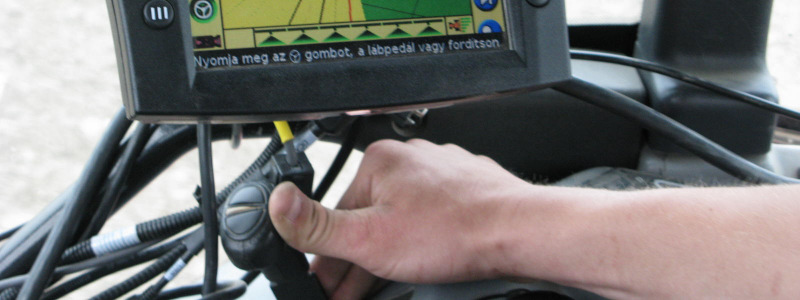

14 Technológiai fejlesztések, vetés Dr. Milics Gábor A helyspecifikus vetés a sorontartás Technológiai fejlesztések, vetés Dr. Milics Gábor A helyspecifikus vetés a visszajelzők

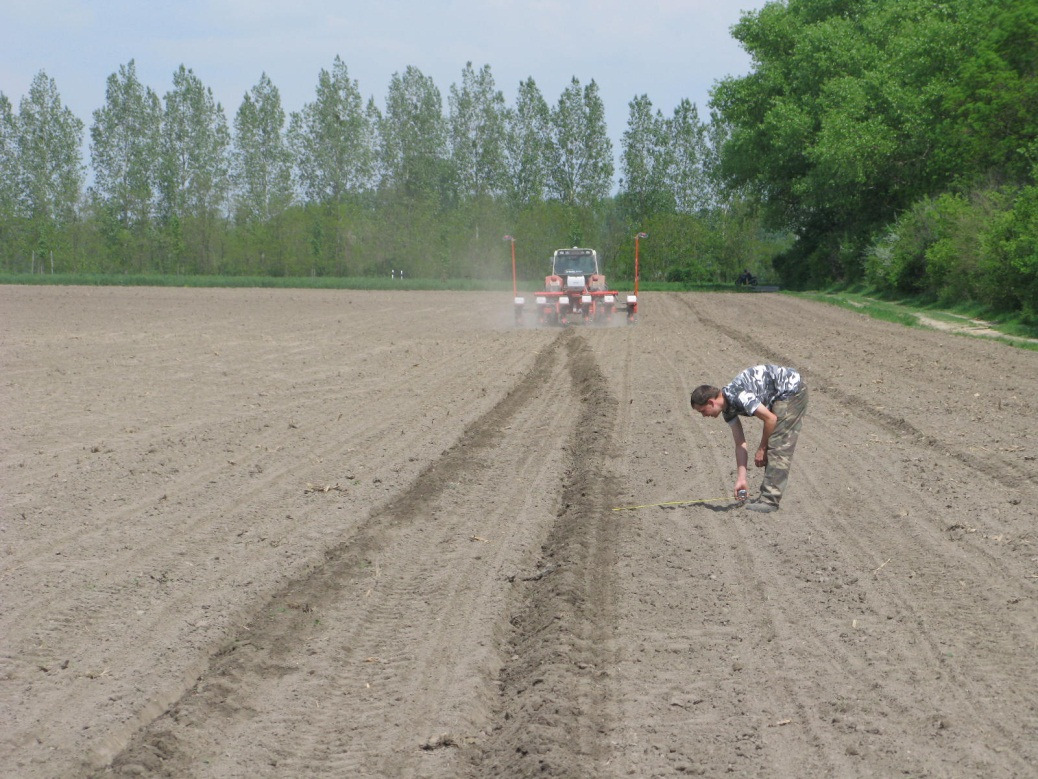

15 Technológiai fejlesztések, vetés Dr. Milics Gábor A helyspecifikus vetés a munka során Technológiai fejlesztések, vetés Dr. Milics Gábor A helyspecifikus vetés amikor a rendszer elakad

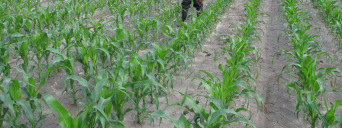

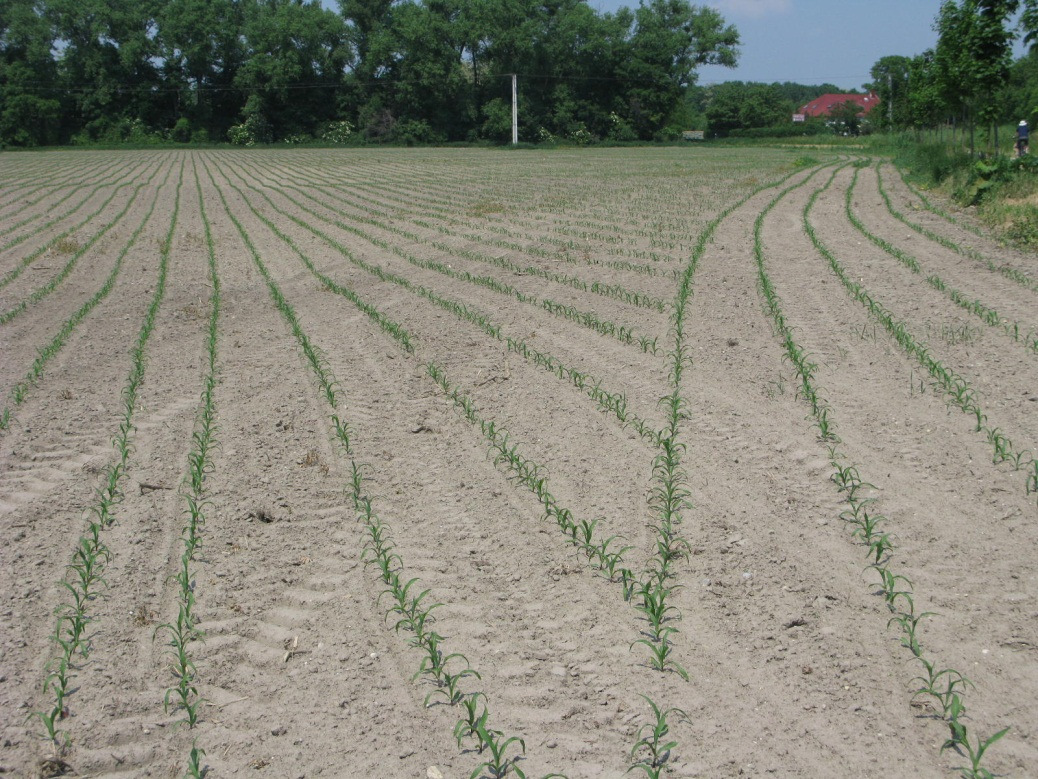

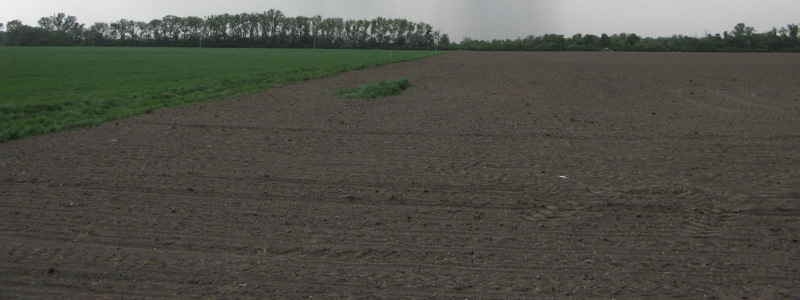

16 Technológiai fejlesztések, vetés Dr. Milics Gábor A helyspecifikus vetés itt a vége és az eredmény Térinformatikai alapú adatfeldolgozás A térinformatika alkalmazása

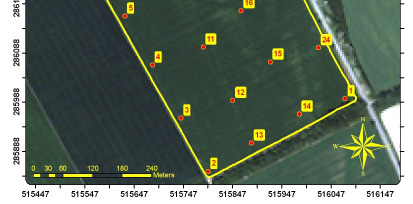

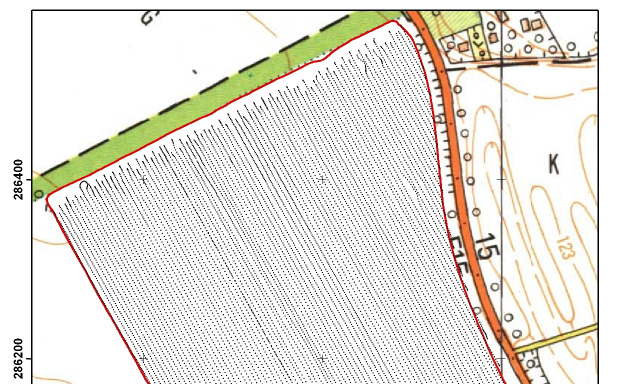

17 Térinformatikai alapú adatfeldolgozás A bejövő adatok koordináta formátumából adódó különbségek kn A WGS-84 és az EOV rendszerben megjelenített térkép Térinformatikai alapú adatfeldolgozás A koordináta transzformáció Name: Moson_2011_04_19 Datum: WGS 84 Longitude,Latitude,No.,% Water,Type,,Logger Started: 9:14: , ,N=1,16,VWC , ,N=2,14,VWC , ,N=3,18,VWC , ,N=4,31,VWC , ,N=5,21,VWC A pont száma: Kútfedél X Y vwc , , , , , , , , ,3 21 Település: Mosonmagyaróvár WGS84 φ= λ= H= m EOV y= ,288 x= ,809 H GPS = 122,247m

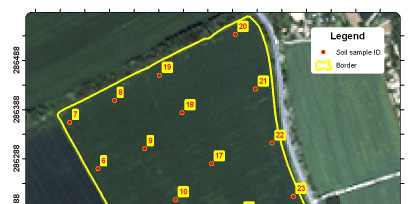

18 Térinformatikai alapú adatfeldolgozás Az adatgyűjtés lehetséges változatai Akézi mintavételtől az (automatikus) on-line mintavételig Térinformatikai alapú adatfeldolgozás Az adatsűrűségből várható térbeli megbízhatóság

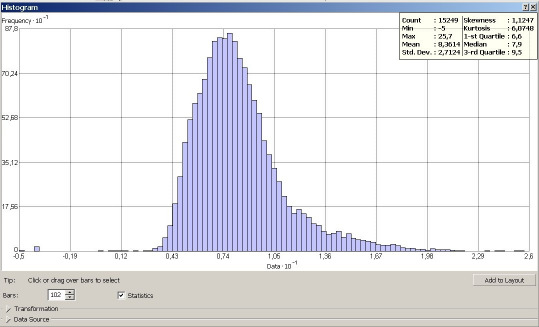

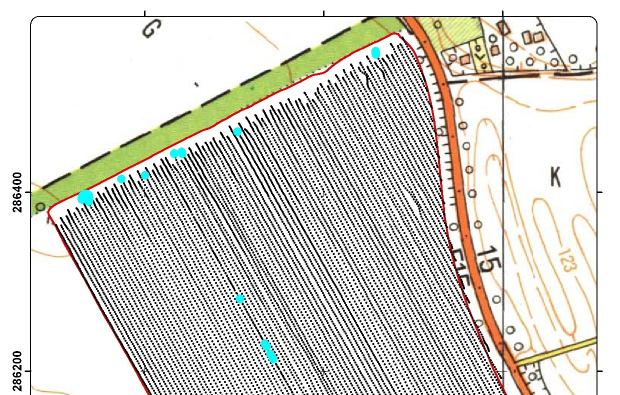

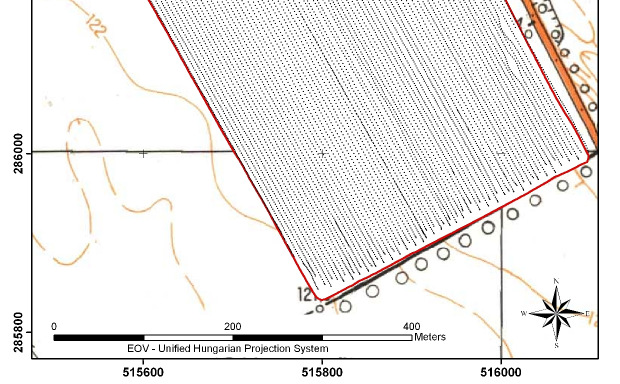

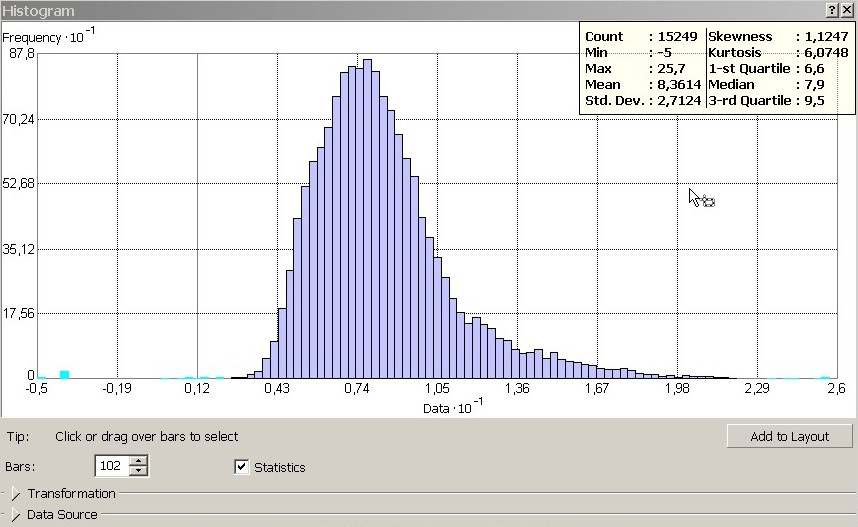

19 Térinformatikai alapú adatfeldolgozás Az adatfeldolgozás lépései A teljes adatsor: mérés. Térinformatikai alapú adatfeldolgozás Az első szűrés (extrém kiugró adatok)

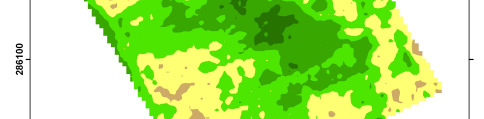

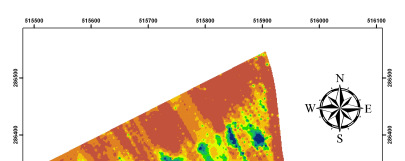

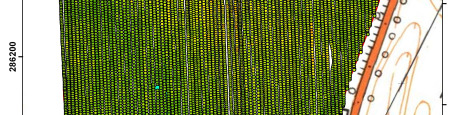

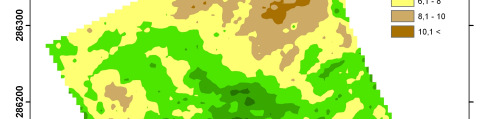

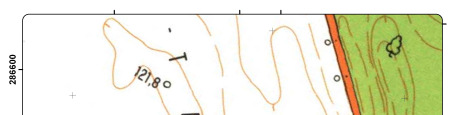

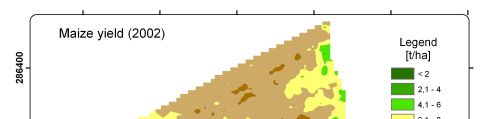

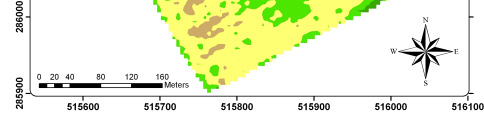

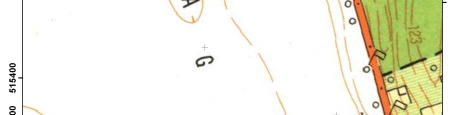

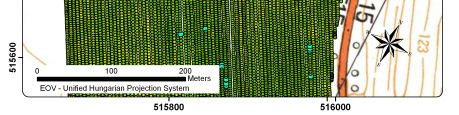

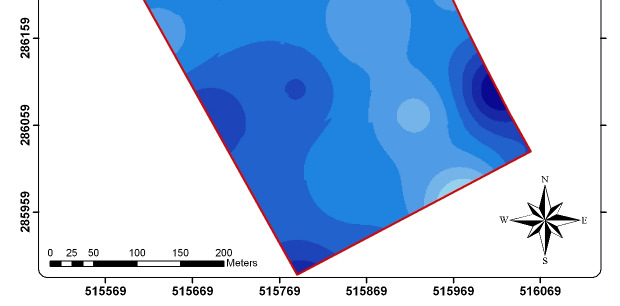

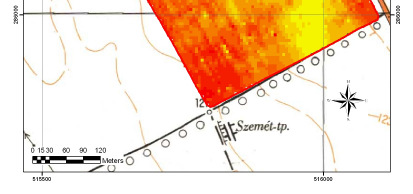

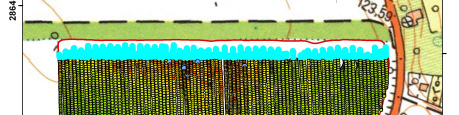

20 Térinformatikai alapú adatfeldolgozás A második és harmadik szűrés (a fordulók és a helytelen adatok) Térinformatikai alapú adatfeldolgozás Az információ megjelenítése

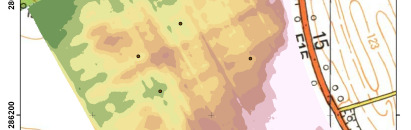

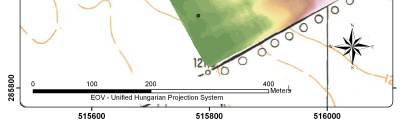

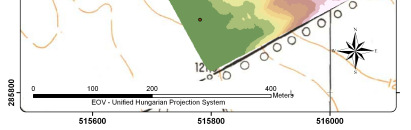

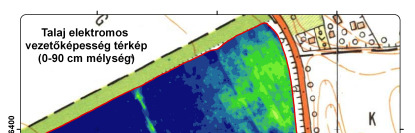

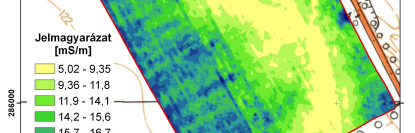

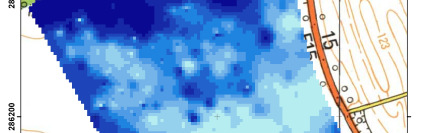

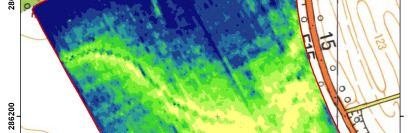

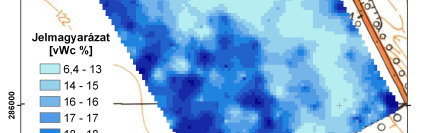

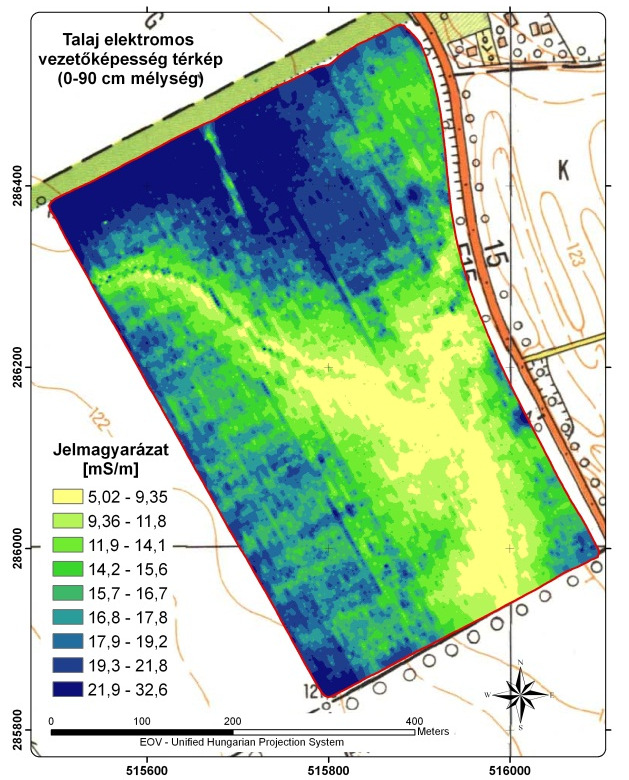

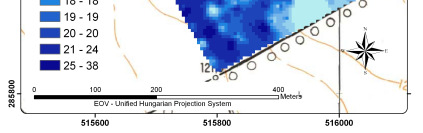

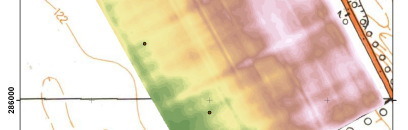

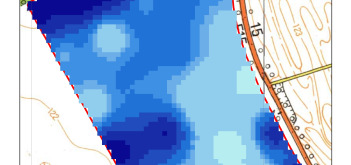

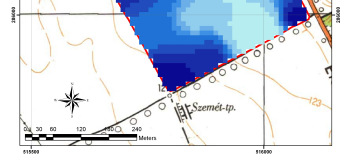

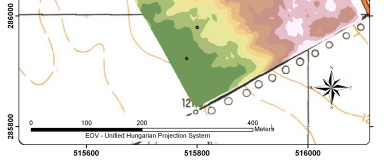

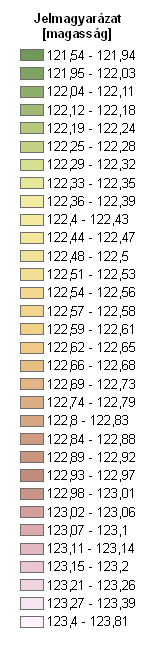

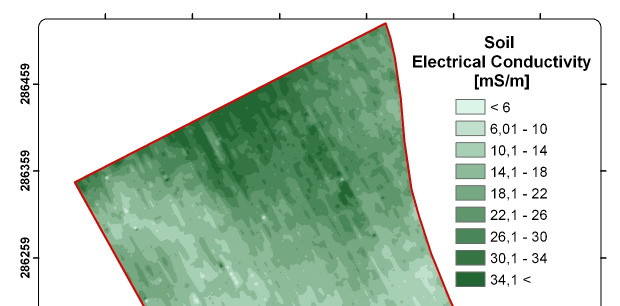

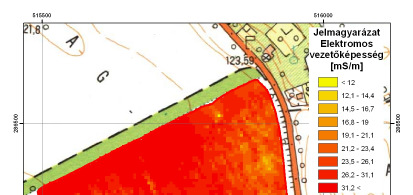

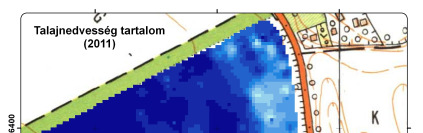

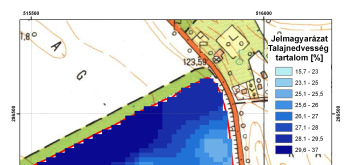

21 Térinformatikai alapú adatfeldolgozás Az információ megjelenítése (osztályozás) Térinformatikai alapú adatfeldolgozás A döntéselőkészítés I. Mikrodomborzat Elektromos vezetőképesség Talajnedvesség-tartalom

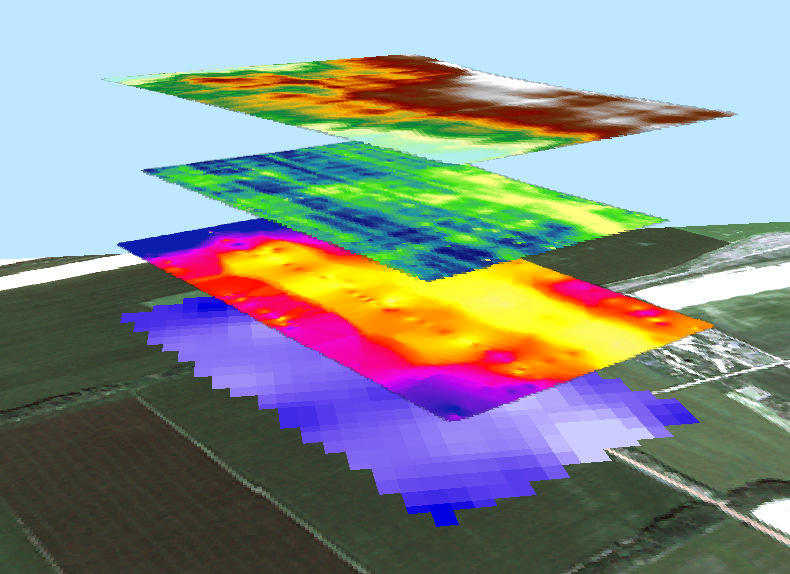

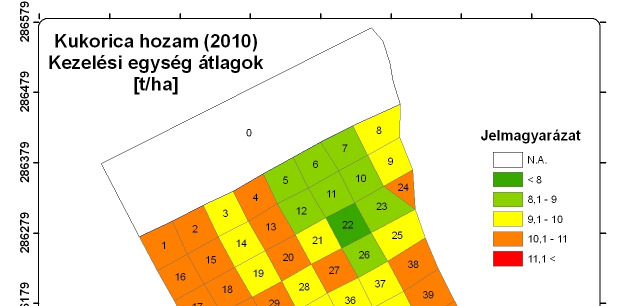

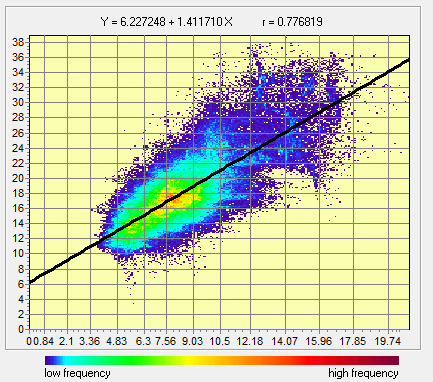

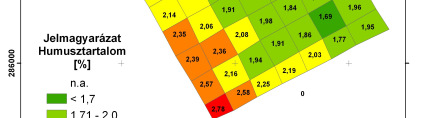

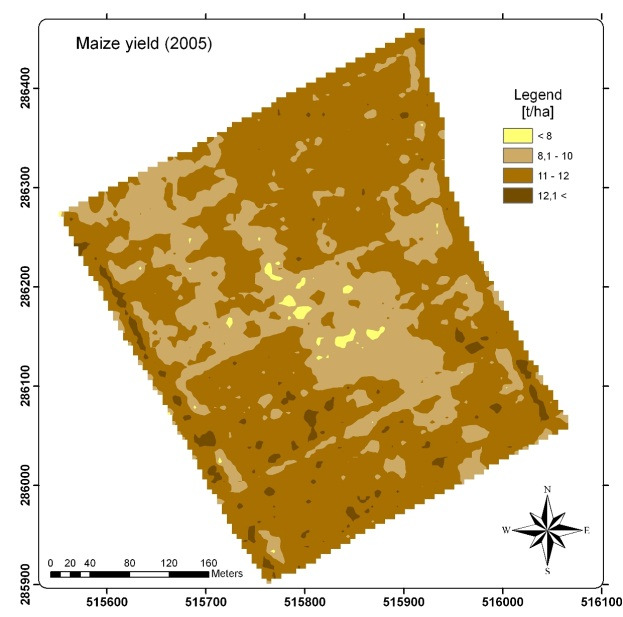

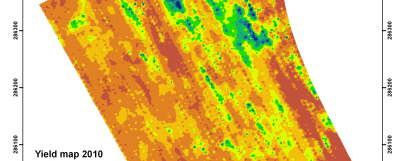

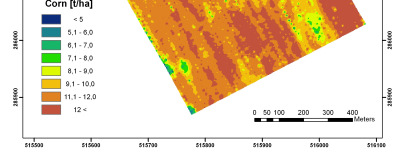

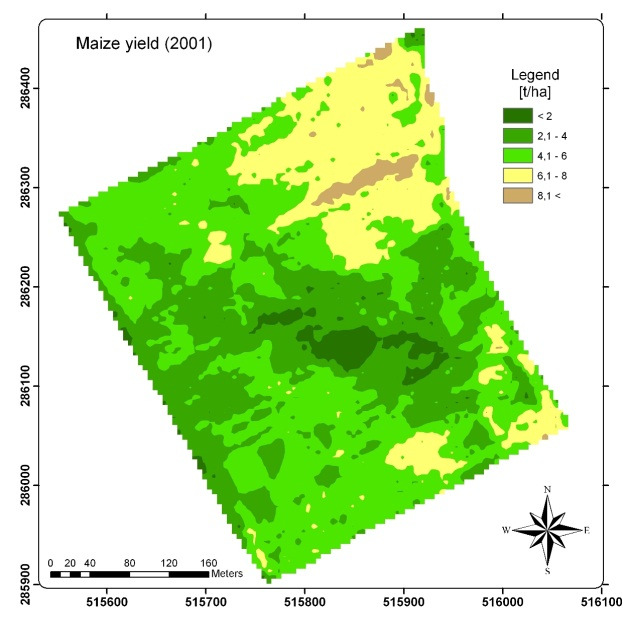

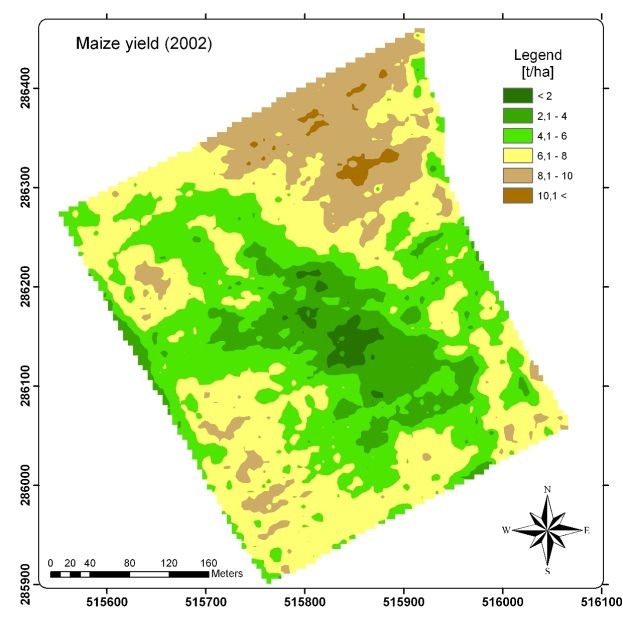

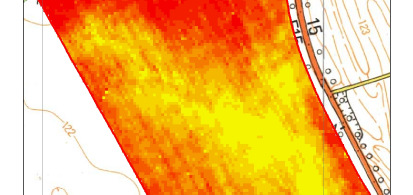

22 Térinformatikai alapú adatfeldolgozás A döntéselőkészítés II. Humusztartalom Hozamtérkép Térinformatikai alapú adatfeldolgozás Az adatok térbeli elemzése

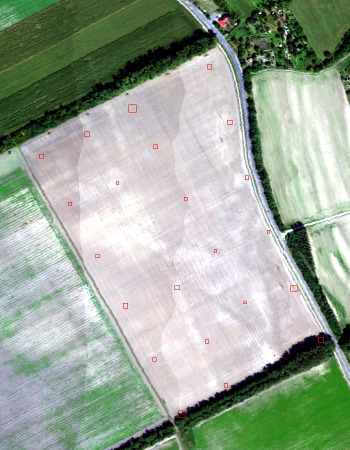

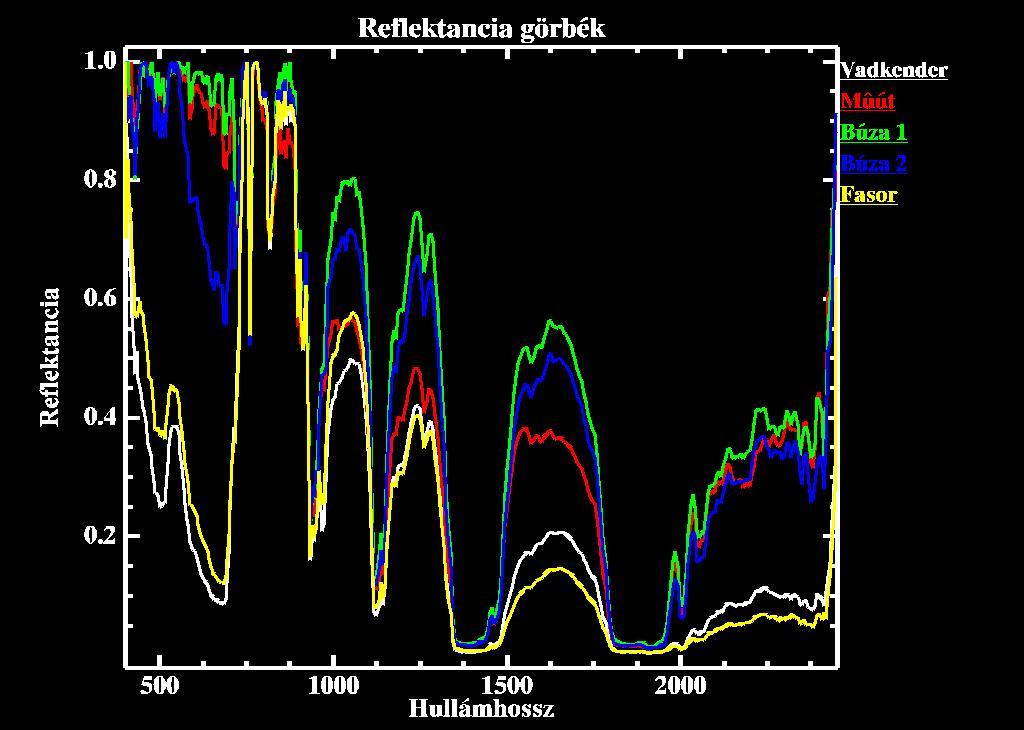

23 Térinformatikai alapú adatfeldolgozás A távérzékelt adatok használata Radiancia görbék Radiancia nm) Térinformatikai alapú adatfeldolgozás Az ellenőrzések összefüggések feltárása?

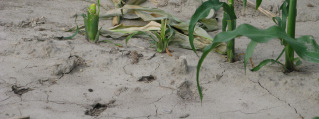

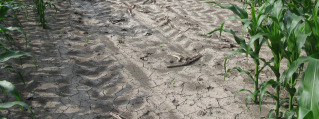

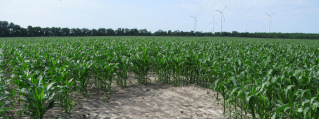

24 Térinformatikai alapú adatfeldolgozás NIR 50% 8% Látható fény (vörös) 30% NIR 40% Az NDVI index értelmezése NDVI = ( ) ( ) =0.72 NDVI = ( ) ( ) =0.14 Térinformatikai alapú adatfeldolgozás Az alacsony hozamok magyarázata

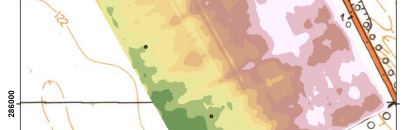

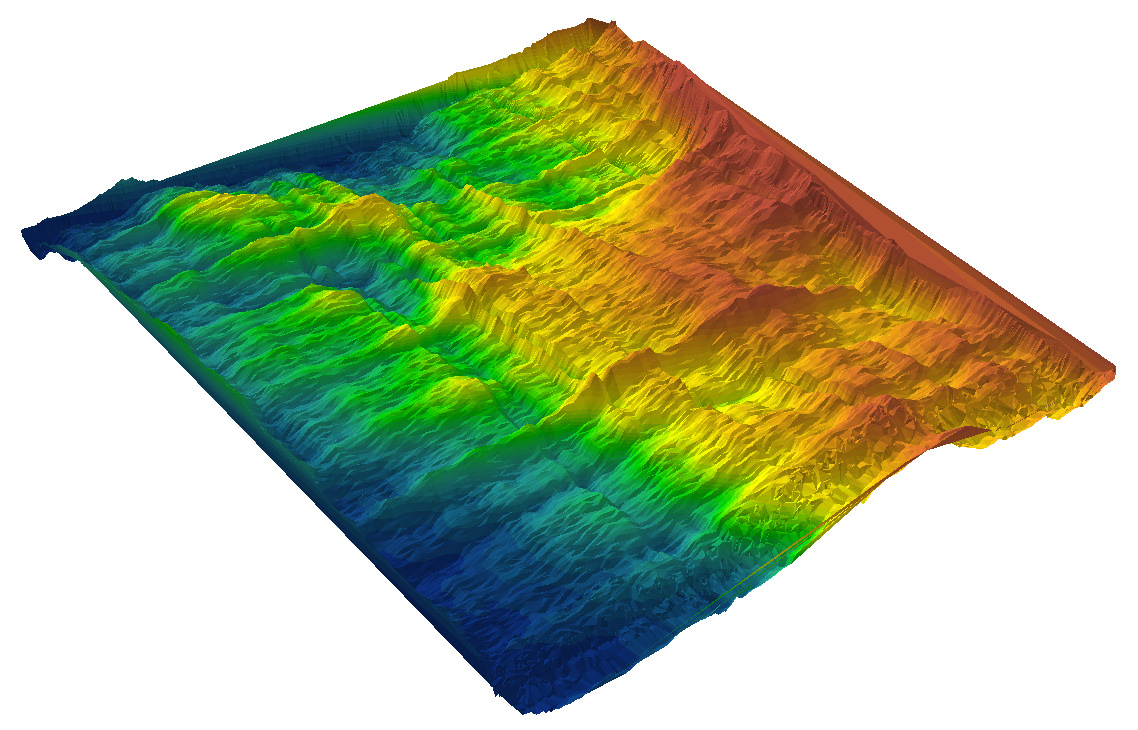

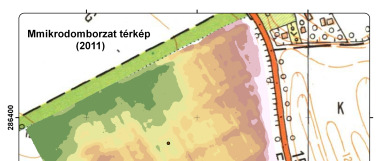

25 Térinformatikai alapú adatfeldolgozás A mikrodomborzati térkép készítés indokoltsága Térinformatikai alapú adatfeldolgozás Köszönöm megtisztelő figyelmüket!
