1 Robotpilóta Magyarország Kft G pavilon 105A stand Compass monitor A termelőknek, akik egy egyszerű és megfizethető precíziós mezőgazdasági monitort keresnek sorvezető és virtuális terminál képességgel. A Compass kijelző integrált sorvezetést ajánl a pontosság növeléséhez és a munkaórák kihasználásához. Mindemellett támogatja az egyszerűbb és fejlettebb sorvezetési mintákat is tartalmazó SmartPath rendszert. Fő tulajdonságok: - Kompakt dizájn beépített LED-sorral - 17,8 cm-es (7 inch) színes érintőképernyő - Beépített kézi sorvezetés funkció - ISO Virtuális Terminál kompatibilitás - Teljes képernyős térképezés - Több választható nyelv

2 Sorvezetés és kormányzás - A kijelzőbe integrált sorvezetéssel a Compass monitor támogatja a már ismert lefedési minták használatát és előre vetíti a táblát többféle nézet segítségével. - Kombinálja az OnTrac3 automata kormány és a SteerCommand, ParaDyme illetve GeoSteer robotpilóta rendszerekkel, a nagy pontosságú sorvezetéshez. Egyszerű kezelőfelület - Egyszerű használat és beállítás a sorvezetéshez - Az Új esemény opció segíti a kezelőt, hogy egyszerűen felvegyen egy új munkafolyamatot és már mehet is. - Az Események rögzítik, valamint automatikusan elnevezik az aktuális dátumnak és időnek megfelelően a tábla munkákat és térképeket. - Kevesebb gombnyomás szükséges Térképezés Vegye fel a határvonalakat, belső határvonalakat, a táblán lévő akadályokat, vízfolyásokat, vagy dréncső fektetési vonalakat és használja a térképeket valós időben a fülkéből. Virtuális Terminál A Virtuális Terminál képesség segít megszüntetni a sok munkagépvezérlő monitor okozta zsúfoltságot a fülkében, és megadja a lehetőséget a kijelzőnek, hogy ISOBUS kompatibilis munkagépeket, pl. permetező, műtrágyaszóró és vető gépeket vezéreljen. Versa kijelző Az Ag Leader kisebbik monitorja a Versa egész évben ideális eszköz az összes precíziós mezőgazdasági művelethez és kormányzási feladathoz (OnTrack3 vagy SteerCommand, Paradyme, GeoSteer). Egyaránt nyújthat kezelőfelületet a kijuttatás- és vetésvezérléshez, de még a hozamtérképezéshez is. Színes térképeket készít, melyek segítségével könnyen nyomon követhetőek a fajták-hibridek elhelyezkedései (akár soronként is különbözően) és azok

3 kezelései, valamint hozam adatai. A Versa monitort az Integra monitor architektúrja alapján fejlesztették ki 2011 második felében. Térképezés A valós idejű vetés térképek lehetővé teszik, hogy nyomon követhesse az egyes hibridek/fajták táblán belüli elhelyezkedését. A vetési térképekre ráhelyezhetők a kijuttatási vagy betakarítási térképek is. A térképek elemzése segítséget nyújt a következő évi tervezésekhez, valamint a hozamtérképezés során lehetővé teszi, hogy már a kombájnba automatikusan elkülönítve szerepeljenek a fajták és hibridek hozamadatai. Sorvezetés Az Versa kezelőfelület (GPS antennával együtt) akár sorvezetőként is használható. Szoftvere tartalmazza a különféle lefedési mintákat és a beépített LED sort is meg tudja jeleníteni. Automatikus kormányzás Automatikus kormányzási megoldások közül akár az OnTrac3 vagy a SteerCommand, Paradyme, GeoSteer rendszerhez is egyaránt könnyen csatlakoztatható. Vetés A Versa kezelőfelület képes kontrollálni az összes vetési műveletet, legyen szó változó tőszámú vetésről, kuplungrendszerről vagy bármilyen más vetésellenőrző funkcióról. Kijuttatás A Versa kezelőfelület kijuttatásvezérlővel összekapcsolva folyékony vagy szilárd input anyag felhasználása esetén is képes az automatikus szakaszolásra és a terv szerinti kijuttatásra. Egy időben 3 anyag kijuttatására képes.

4 Hozamtérképezés Valós időben hozam és szemnedvesség térképet készít a világ egyik legfejlettebb hozammérési technológiájával. Integra monitor Minden szántóföldi munka részleteit eltárolja a gép, a talajelőkészítéstől, a vetésen át egészen a betakarításig. Mindezen műveletekről színes térképeket készít, melyek segítségével könnyen nyomon követhetőek a fajták-hibridek elhelyezkedései (akár soronként is különbözően) és azok kezelései, valamint hozam adatai. Megvalósítható a terv szerinti műtrágya, növényvédőszer vagy akár a vetőmag kijuttatása. Ezen műveletek elvégzése során is egy színes eredmény, azaz térkép készül. Kivitel Kivitelét tekintve hatalmas (12 colos), színes kijelzős érintőképernyős kezelőfelület. Robosztus, terepálló kivitel. A nagyméretű kijelzőről könnyen, magyar nyelven leolvasható minden információ már a vezetőfülkében is. Az Integra-hoz egyszerre akár 4 videokamerát is kapcsolhatunk, hogy a kabinból minden lényeges részletre rá lehessen látni kényelmesen és biztonságosan. Térképezés A valós idejű vetés térképek lehetővé teszik, hogy nyomon követhesse az egyes hibridek/fajták táblán belüli elhelyezkedését. A vetési térképekre ráhelyezhetők a kijuttatási vagy betakarítási térképek is. A térképek elemzése segítséget nyújt a következő évi tervezésekhez, valamint a hozamtérképezés során lehetővé teszi, hogy már a kombájnba automatikusan elkülönítve szerepeljenek a fajták és hibridek hozamadatai.

5 Sorvezetés Az Integra kezelőfelület (GPS antennával együtt) akár sorvezetőként is használható. Szoftvere tartalmazza a különféle lefedési mintákat és a beépített LED sort is meg tudja jeleníteni. Automatikus kormányzás Automatikus kormányzási megoldások közül akár az OnTrac3 vagy a SteerCommand, Paradyme, GeoSteer rendszerhez is egyaránt könnyen csatlakoztatható. ISOBUS Az Integra kezelőfelület virtuális terminálként képes együttműködni az ISOBUS rendszerű munkagépekkel. Virtuális terminálként használva a kabinba behelyezett kezelőfelületek száma csökkenthető. Vetés Az Integra kezelőfelület képes kontrollálni az összes vetési műveletet legyen szó változó tőszámú vetésről, kuplungrendszerekről vagy bármelyik másik vetésellenőrző funkcióról. Kijuttatás Az Integra kezelőfelület kijuttatás vezérlővel összekapcsolva akár folyékony vagy szilárd input anyag felhasználása esetén az automatikus szakaszolástól kezdve, akár a növény igényét vizsgáló NDVI szenzorral (OptRx) is felszerelhető. Hozamtérképezés Valós időben hozam és szemnedvesség térképet készít a világ egyik legfejlettebb hozammérési technológiájával.

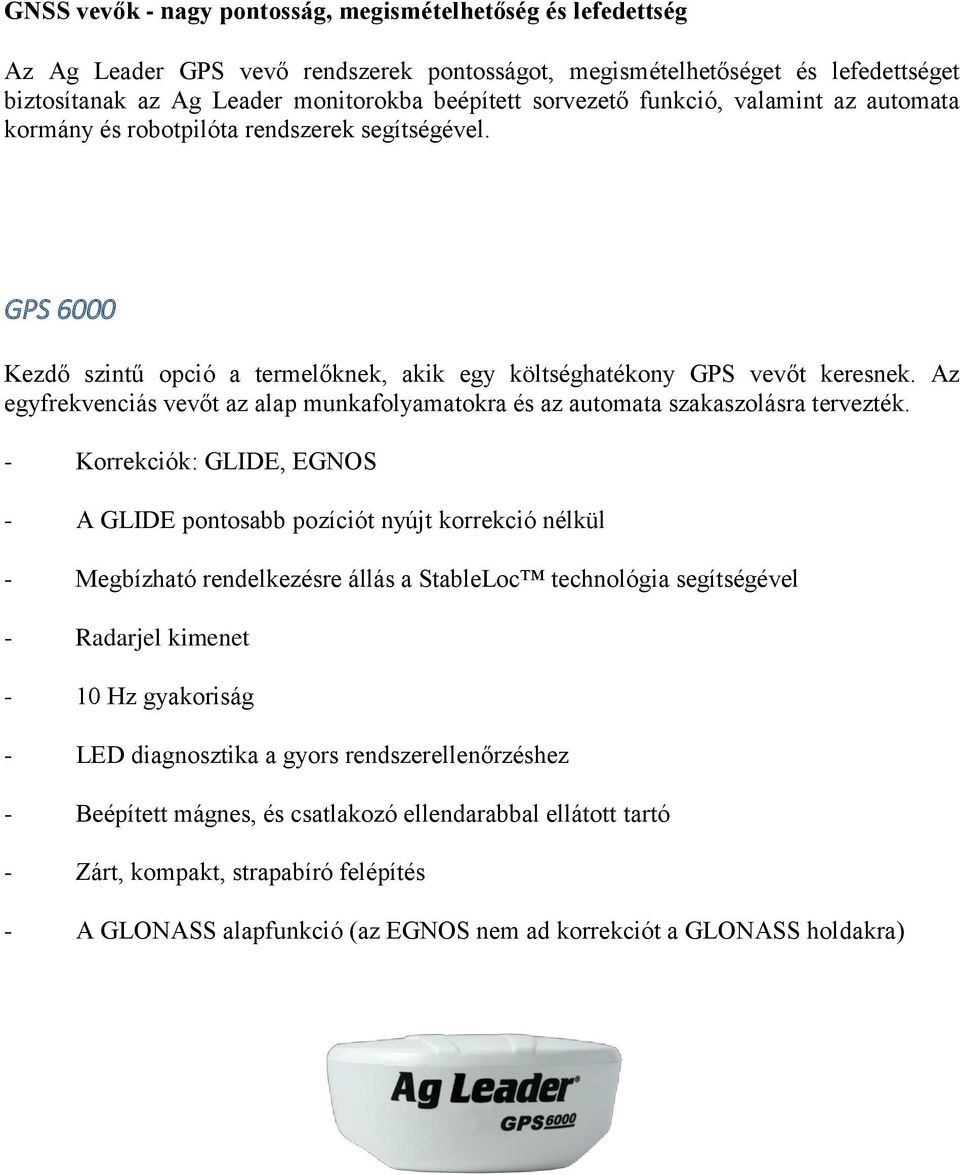

6 GNSS vevők - nagy pontosság, megismételhetőség és lefedettség Az Ag Leader GPS vevő rendszerek pontosságot, megismételhetőséget és lefedettséget biztosítanak az Ag Leader monitorokba beépített sorvezető funkció, valamint az automata kormány és robotpilóta rendszerek segítségével. GPS 6000 Kezdő szintű opció a termelőknek, akik egy költséghatékony GPS vevőt keresnek. Az egyfrekvenciás vevőt az alap munkafolyamatokra és az automata szakaszolásra tervezték. - Korrekciók: GLIDE, EGNOS - A GLIDE pontosabb pozíciót nyújt korrekció nélkül - Megbízható rendelkezésre állás a StableLoc technológia segítségével - Radarjel kimenet - 10 Hz gyakoriság - LED diagnosztika a gyors rendszerellenőrzéshez - Beépített mágnes, és csatlakozó ellendarabbal ellátott tartó - Zárt, kompakt, strapabíró felépítés - A GLONASS alapfunkció (az EGNOS nem ad korrekciót a GLONASS holdakra)

7 GPS 6500 Sokoldalú, masszív, kompakt antenna, stabil RTK elérhetőségre tervezve akár a bázistól 30 kilométerre is. - Korrekciók: GLIDE, EGNOS, TerraStar-D, RTK (Relay használatával) - A GLIDE pontosabb pozíciót nyújt korrekció nélkül - Megbízható rendelkezésre állás a StableLoc technológia segítségével - Radarjel kimenet - 20 Hz gyakoriság - LED diagnosztika a gyors rendszerellenőrzéshez - Beépített mágnes, és csatlakozó ellendarabbal ellátott tartó - Zárt, kompakt, strapabíró felépítés - A GLONASS alapfunkció (csak az EGNOS nem ad korrekciót a GLONASS holdakra, a többi elérhető korrekció típusnál hatékony kiegészítő) Növelt rendelkezésre állás A StableLoc fenntartja a pontos kormányzást a korrekció időszakos kimaradása esetén pozícióugrás nélküli átmenettel, a következő elérhető korrekcióforrás segítségével. Ha a jel újra helyreáll, a rendszer egy átmenettel visszaáll a pontosabb korrekcióforrásra, kiküszöbölve ezzel a további pozícióugrásokat.

8 OnTrac3 Egyszerűsített kormányzás traktorokhoz, kombájnokhoz, önjáró és törzscsuklós gépekhez. A gazdaságos út az automatikus kormányzáshoz. Az új OnTrac3 kormányrendszer csökkenti a gépkezelő fáradtságát és segít javítani a csatlakozási pontosságot a hidraulika rendszer megbolygatása nélkül. Előnyök - Gyors, könnyű Lock-n -Roll beszerelés - Egyszerűen átrakható egyik gépből a másikba - Automata kalibrálás menü az egyszerű gépbeállításhoz - A dörzskerekes rendszereknél fejlettebb fogaskerék erőátvitelű motor kiküszöböli a megcsúszást - Az új, kuplung és kefe nélküli mechanikus meghajtó egység (MDU-G4) nagyobb nyomatékot biztosít az erősebb és gyorsabb kormányzáshoz, nyugodtabb működés mellett. - A 9 tengelyes dőléskompenzációs rendszer alkalmazkodik az egyenetlen talajhoz, és megbízhatóan vezeti a gépet vízfolyásokon és árkokon át is - A belső iránytű biztosítja a stabil irányt - LED diagnosztika az azonnali rendszer ellenőrzéshez

9 - A kormányzás könnyű átadása és visszavétele a kijelzőről és az opcionális lábkapcsolóról - Vezérelhető az Ag Leader Integra, Versa és Compass monitorokkal - Beszerelő készlet több mint 700 géphez Lock-n'-Roll Beszerelés Fogaskerékgyűrű felszerelése Rögzítő csap illesztése Motor rögzítése SteerCommand Kiváló robotpilóta teljesítmény - SteerCommand A termelőknek, akik robotpilótát keresnek, a SteerCommand egy RTK képes GPS 6500 vevővel párosítva kimagasló teljesítményt biztosít. A Relay modullal, a GPS 6500 vevő és RTK korrekció használatával eléri a 2 centiméteres csatlakozási pontosságot Használható korrekciók (GPS 6500 vevővel): GLIDE, EGNOS, TerraStar-D és RTK A 9 tengelyes dőléskompenzálás finomítja a kormányzást egyenetlen talajokon, valamint vízfolyásokon és árkokon való áthaladáskor A belső iránytű segít tartani a helyes irányt Több mint 600-féle beszerelő készlet a különböző gépekhez

10 Hatékony precíziós termék-összeállítás Kombinálja a SteerCommand vezérlőt egy Relay modullal felszerelt GPS 6500 vevővel valamint egy Ag Leader monitorral egy nagy pontosságú robotpilóta rendszer eléréséhez, mely képes teljesíteni bármilyen feladatot. Pontosság és kompatibilitás GPS korrekció GLIDE EGNOS TerraStar RTK Kompatibilitás Igen Igen Igen Igen Növelt rendelkezésre állás A StableLoc fenntartja a pontos kormányzást a korrekció időszakos kimaradása esetén pozícióugrás nélküli átmenettel, a következő elérhető korrekcióforrás segítségével. Ha a jel újra helyreáll, a rendszer egy átmenettel visszaáll a pontosabb korrekcióforrásra, kiküszöbölve ezzel a további pozícióugrásokat. További előnyök Automata kalibrálás Az Ag Leader kijelzőn keresztül végrehajtható automata kalibrálás egyszerűvé teszi a beállítást akkor is, ha a rendszer egyik gépből a másikba kerül. Fejlett sorvezetési minták A SteerCommand támogatja a megszokott és a fejlettebb sorvezetési mintákat is, mint a SmartPath. A SmartPath segítségével saját mintákat készíthet. Egyszerűen. Gyorsan. Hatékonyan.
