Kezelési útmutató Firmware Version 5.0 Ag Leader PN ENG Rev. A

Átírás

1 Kezelési útmutató Firmware Version 5.0 Ag Leader PN ENG Rev. A

2 Firmware Version 5.0

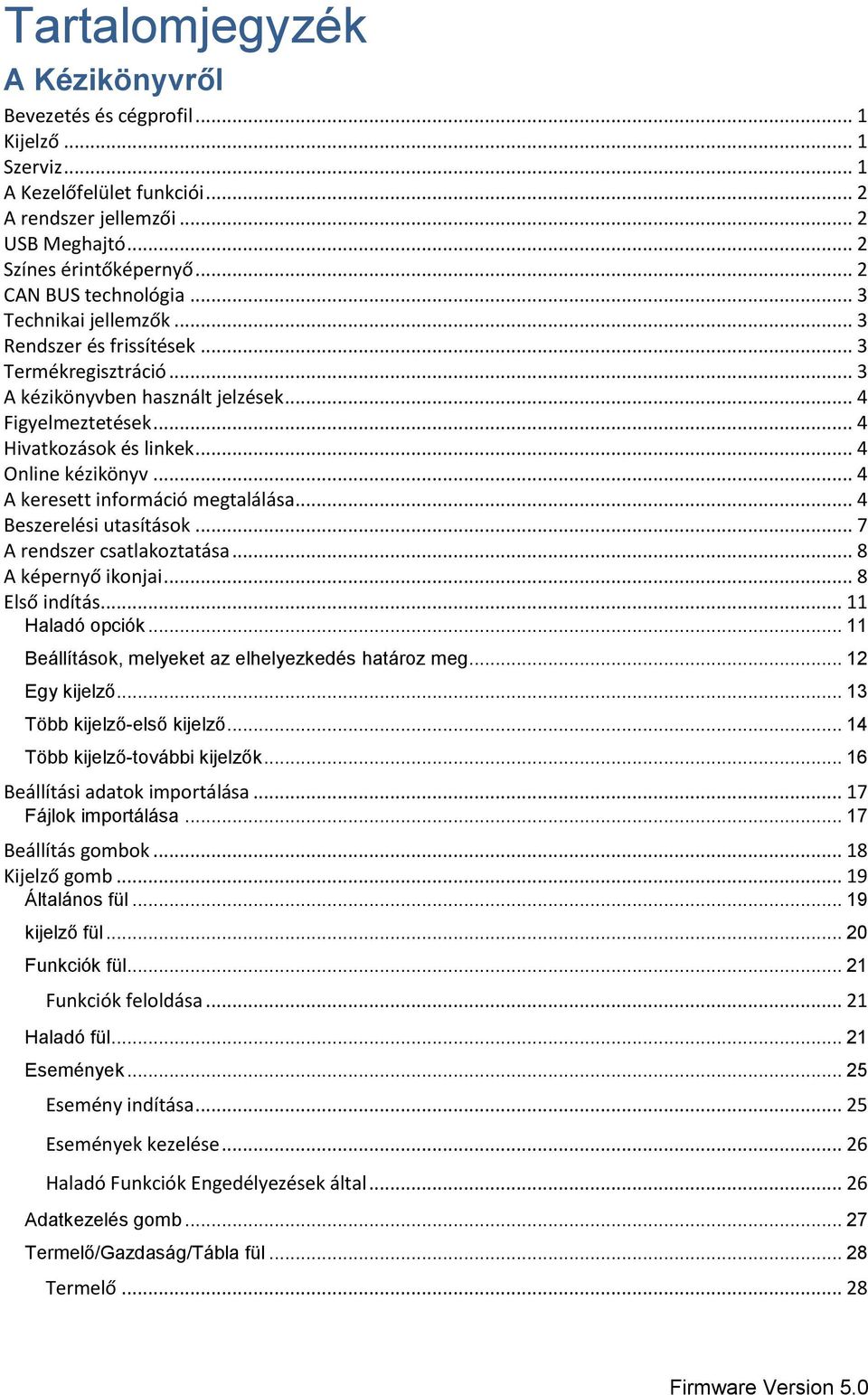

3 Tartalomjegyzék A Kézikönyvről Bevezetés és cégprofil... 1 Kijelző... 1 Szerviz... 1 A Kezelőfelület funkciói... 2 A rendszer jellemzői... 2 USB Meghajtó... 2 Színes érintőképernyő... 2 CAN BUS technológia... 3 Technikai jellemzők... 3 Rendszer és frissítések... 3 Termékregisztráció... 3 A kézikönyvben használt jelzések... 4 Figyelmeztetések... 4 Hivatkozások és linkek... 4 Online kézikönyv... 4 A keresett információ megtalálása... 4 Beszerelési utasítások... 7 A rendszer csatlakoztatása... 8 A képernyő ikonjai... 8 Első indítás Haladó opciók Beállítások, melyeket az elhelyezkedés határoz meg Egy kijelző Több kijelző-első kijelző Több kijelző-további kijelzők Beállítási adatok importálása Fájlok importálása Beállítás gombok Kijelző gomb Általános fül kijelző fül Funkciók fül Funkciók feloldása Haladó fül Események Esemény indítása Események kezelése Haladó Funkciók Engedélyezések által Adatkezelés gomb Termelő/Gazdaság/Tábla fül Termelő Firmware Version 5.0

4 Gazdaság és tábla Táblahatárok importálása és exportálása Szezon fül Felhasználók fül Felhasználó hozzáadása Beállítás gomb Általános fül Telefon/ fül Cím fül Engedélyezések Gépkezelő Cégvezető Engedélyezési szintek Gépkezelőknek Teljes Engedélyezés Alapvető Engedélyezés Egyedi Engedélyezés VÁLLALKOZÁS fül Engedélyezés Hozzáférés a Beállítás Menükhöz Manager kijelentkezése Elfelejtett jelszavak Főoldal a konfigurálás után Futtatás oldalak GPS jel kijelző Térképezés eszköztár Jelmagyarázat fül Jelzőpontok fül Jelzőpontok szerkesztése Tábla fül Táblahatár Táblahatár beállítások Táblahatár létrehozása Táblahatár megállítása Felvezető területek Topográfia Külső TÁRHELY műveletei Firmware frissítése... 49

5 Fájlok importálása AGSETUP AGDATA Fájlok exportálása AGSETUP AGDATA Fájlok kezelése eszközök adatai Berendezések Kijelző diagnosztika Szakkifejezések Kiegészítő hozzárendelés VT riasztások és hibakódok GPS gomb BEÁLLÍTÁS GPS Beállítások OmniSTAR Beállítások OmniSTAR beállítások GPS Soros port beállítások GPS Adatok GPS Adatok - Általános fül Műholdak elhelyezkedése GPS adatok- Vevőkészülék fül GPS adatok- OmniSTAR fül RTK/NTRIP adatok GPS Adatok- NTRIP GPS adatok RTK RTK Beállítás Sorvezetés/Kormányzás vezérlés beállítás LED-sor beállítások Beállítás Sorvezetés fül a Térképezés eszköztárban Új nyomvonal Egyenes Nyomvonal kiválasztása AB vonal létrehozása 2 pont használatával AB vonal létrehozása aktuális pozíció és aktuális menetirány használatával AB vonal létrehozása aktuális pozíció és megadott menetirány használatával Adaptív görbe Nyomvonal kiválasztása AB vonal létrehozása 2 pont használatával Azonos görbék... 75

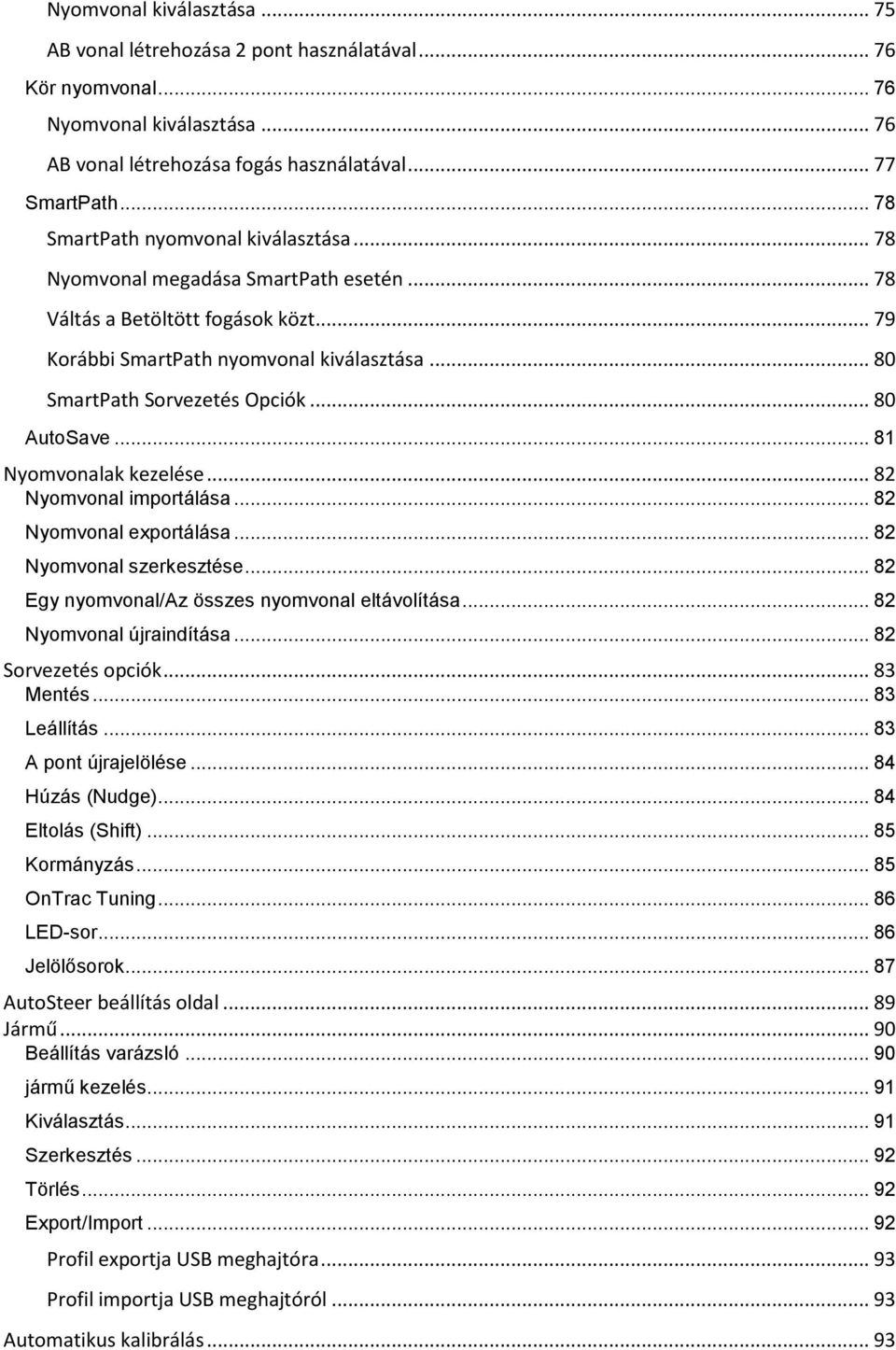

6 Nyomvonal kiválasztása AB vonal létrehozása 2 pont használatával Kör nyomvonal Nyomvonal kiválasztása AB vonal létrehozása fogás használatával SmartPath SmartPath nyomvonal kiválasztása Nyomvonal megadása SmartPath esetén Váltás a Betöltött fogások közt Korábbi SmartPath nyomvonal kiválasztása SmartPath Sorvezetés Opciók AutoSave Nyomvonalak kezelése Nyomvonal importálása Nyomvonal exportálása Nyomvonal szerkesztése Egy nyomvonal/az összes nyomvonal eltávolítása Nyomvonal újraindítása Sorvezetés opciók Mentés Leállítás A pont újrajelölése Húzás (Nudge) Eltolás (Shift) Kormányzás OnTrac Tuning LED-sor Jelölősorok AutoSteer beállítás oldal Jármű Beállítás varázsló jármű kezelés Kiválasztás Szerkesztés Törlés Export/Import Profil exportja USB meghajtóra Profil importja USB meghajtóról Automatikus kalibrálás... 93

7 Oldalsó Külpontosság Beállítása Kormányzás beállítása Kormányzási összetevők OnTrac2 ECU Manuális Felülbírálás Távkapcsoló MDU Rendszer menü Rendszer állapota Beállítások kezelése Adatfájlok Adatbázis Gyári alapbeállítások visszaállítása Kiegészítők Technikus Szoftver frissítés GPS Diagnosztika Részletek Rendszer diagramok Érvényes fájlformátumok AGSETUP AGDATA Használt fájl formátumok Táblahatár és sorvezetés fájl típusok Kép fájl típusok Rendszer fájl típusok Gyári jótállási nyilatkozat Jogosulatlan hozzáférés Szabadalmazott technológia Szerzői jog Szerviz és vevőszolgálat Tárgymutató

8

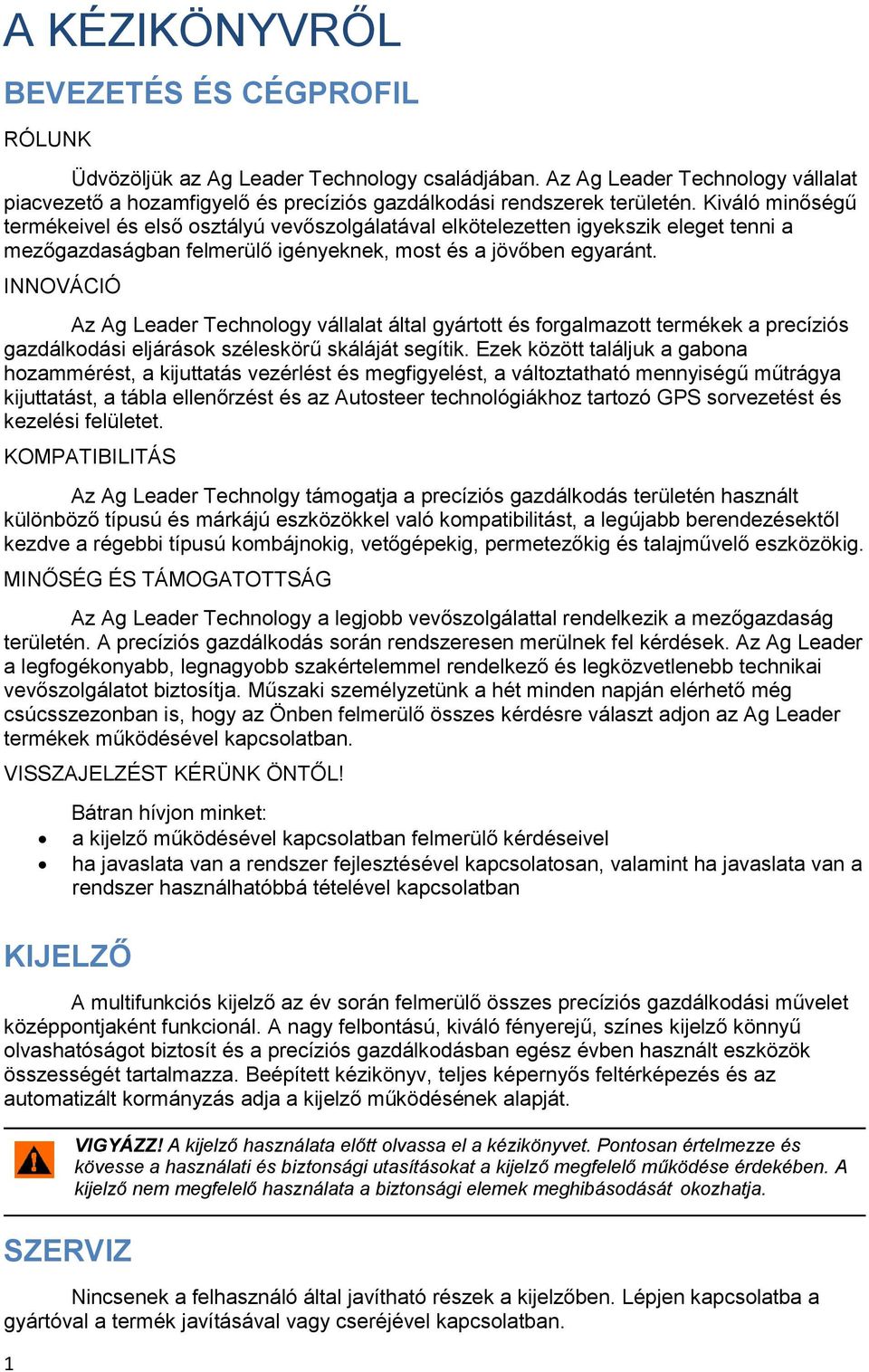

9 A KÉZIKÖNYVRŐL BEVEZETÉS ÉS CÉGPROFIL RÓLUNK Üdvözöljük az Ag Leader Technology családjában. Az Ag Leader Technology vállalat piacvezető a hozamfigyelő és precíziós gazdálkodási rendszerek területén. Kiváló minőségű termékeivel és első osztályú vevőszolgálatával elkötelezetten igyekszik eleget tenni a mezőgazdaságban felmerülő igényeknek, most és a jövőben egyaránt. INNOVÁCIÓ Az Ag Leader Technology vállalat által gyártott és forgalmazott termékek a precíziós gazdálkodási eljárások széleskörű skáláját segítik. Ezek között találjuk a gabona hozammérést, a kijuttatás vezérlést és megfigyelést, a változtatható mennyiségű műtrágya kijuttatást, a tábla ellenőrzést és az Autosteer technológiákhoz tartozó GPS sorvezetést és kezelési felületet. KOMPATIBILITÁS Az Ag Leader Technolgy támogatja a precíziós gazdálkodás területén használt különböző típusú és márkájú eszközökkel való kompatibilitást, a legújabb berendezésektől kezdve a régebbi típusú kombájnokig, vetőgépekig, permetezőkig és talajművelő eszközökig. MINŐSÉG ÉS TÁMOGATOTTSÁG Az Ag Leader Technology a legjobb vevőszolgálattal rendelkezik a mezőgazdaság területén. A precíziós gazdálkodás során rendszeresen merülnek fel kérdések. Az Ag Leader a legfogékonyabb, legnagyobb szakértelemmel rendelkező és legközvetlenebb technikai vevőszolgálatot biztosítja. Műszaki személyzetünk a hét minden napján elérhető még csúcsszezonban is, hogy az Önben felmerülő összes kérdésre választ adjon az Ag Leader termékek működésével kapcsolatban. VISSZAJELZÉST KÉRÜNK ÖNTŐL! 1 Bátran hívjon minket: a kijelző működésével kapcsolatban felmerülő kérdéseivel ha javaslata van a rendszer fejlesztésével kapcsolatosan, valamint ha javaslata van a rendszer használhatóbbá tételével kapcsolatban KIJELZŐ A multifunkciós kijelző az év során felmerülő összes precíziós gazdálkodási művelet középpontjaként funkcionál. A nagy felbontású, kiváló fényerejű, színes kijelző könnyű olvashatóságot biztosít és a precíziós gazdálkodásban egész évben használt eszközök összességét tartalmazza. Beépített kézikönyv, teljes képernyős feltérképezés és az automatizált kormányzás adja a kijelző működésének alapját. SZERVIZ VIGYÁZZ! A kijelző használata előtt olvassa el a kézikönyvet. Pontosan értelmezze és kövesse a használati és biztonsági utasításokat a kijelző megfelelő működése érdekében. A kijelző nem megfelelő használata a biztonsági elemek meghibásodását okozhatja. Nincsenek a felhasználó által javítható részek a kijelzőben. Lépjen kapcsolatba a gyártóval a termék javításával vagy cseréjével kapcsolatban.

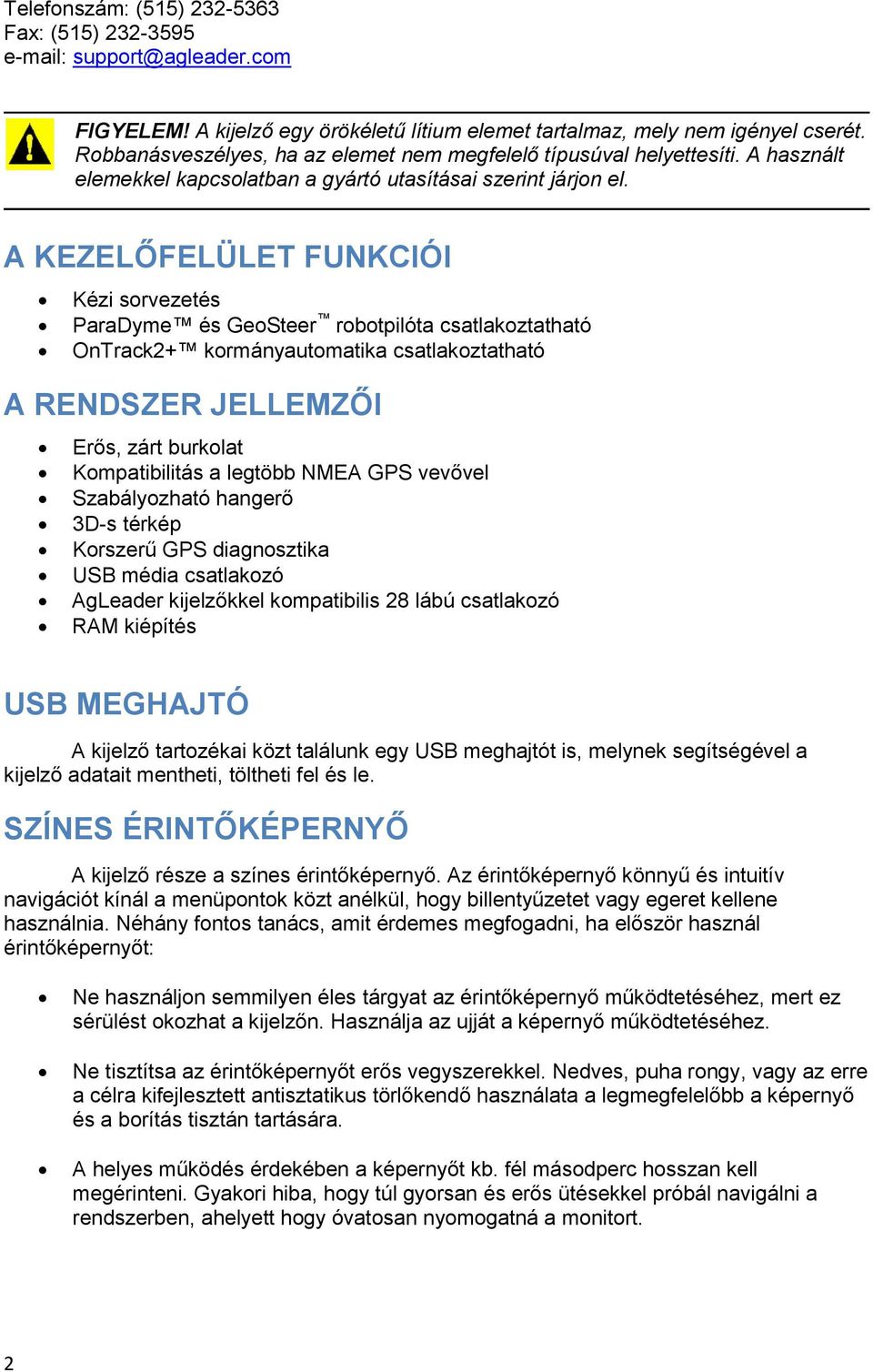

10 Telefonszám: (515) Fax: (515) FIGYELEM! A kijelző egy örökéletű lítium elemet tartalmaz, mely nem igényel cserét. Robbanásveszélyes, ha az elemet nem megfelelő típusúval helyettesíti. A használt elemekkel kapcsolatban a gyártó utasításai szerint járjon el. A KEZELŐFELÜLET FUNKCIÓI Kézi sorvezetés ParaDyme és GeoSteer robotpilóta csatlakoztatható OnTrack2+ kormányautomatika csatlakoztatható A RENDSZER JELLEMZŐI Erős, zárt burkolat Kompatibilitás a legtöbb NMEA GPS vevővel Szabályozható hangerő 3D-s térkép Korszerű GPS diagnosztika USB média csatlakozó AgLeader kijelzőkkel kompatibilis 28 lábú csatlakozó RAM kiépítés USB MEGHAJTÓ A kijelző tartozékai közt találunk egy USB meghajtót is, melynek segítségével a kijelző adatait mentheti, töltheti fel és le. SZÍNES ÉRINTŐKÉPERNYŐ A kijelző része a színes érintőképernyő. Az érintőképernyő könnyű és intuitív navigációt kínál a menüpontok közt anélkül, hogy billentyűzetet vagy egeret kellene használnia. Néhány fontos tanács, amit érdemes megfogadni, ha először használ érintőképernyőt: Ne használjon semmilyen éles tárgyat az érintőképernyő működtetéséhez, mert ez sérülést okozhat a kijelzőn. Használja az ujját a képernyő működtetéséhez. Ne tisztítsa az érintőképernyőt erős vegyszerekkel. Nedves, puha rongy, vagy az erre a célra kifejlesztett antisztatikus törlőkendő használata a legmegfelelőbb a képernyő és a borítás tisztán tartására. A helyes működés érdekében a képernyőt kb. fél másodperc hosszan kell megérinteni. Gyakori hiba, hogy túl gyorsan és erős ütésekkel próbál navigálni a rendszerben, ahelyett hogy óvatosan nyomogatná a monitort. 2

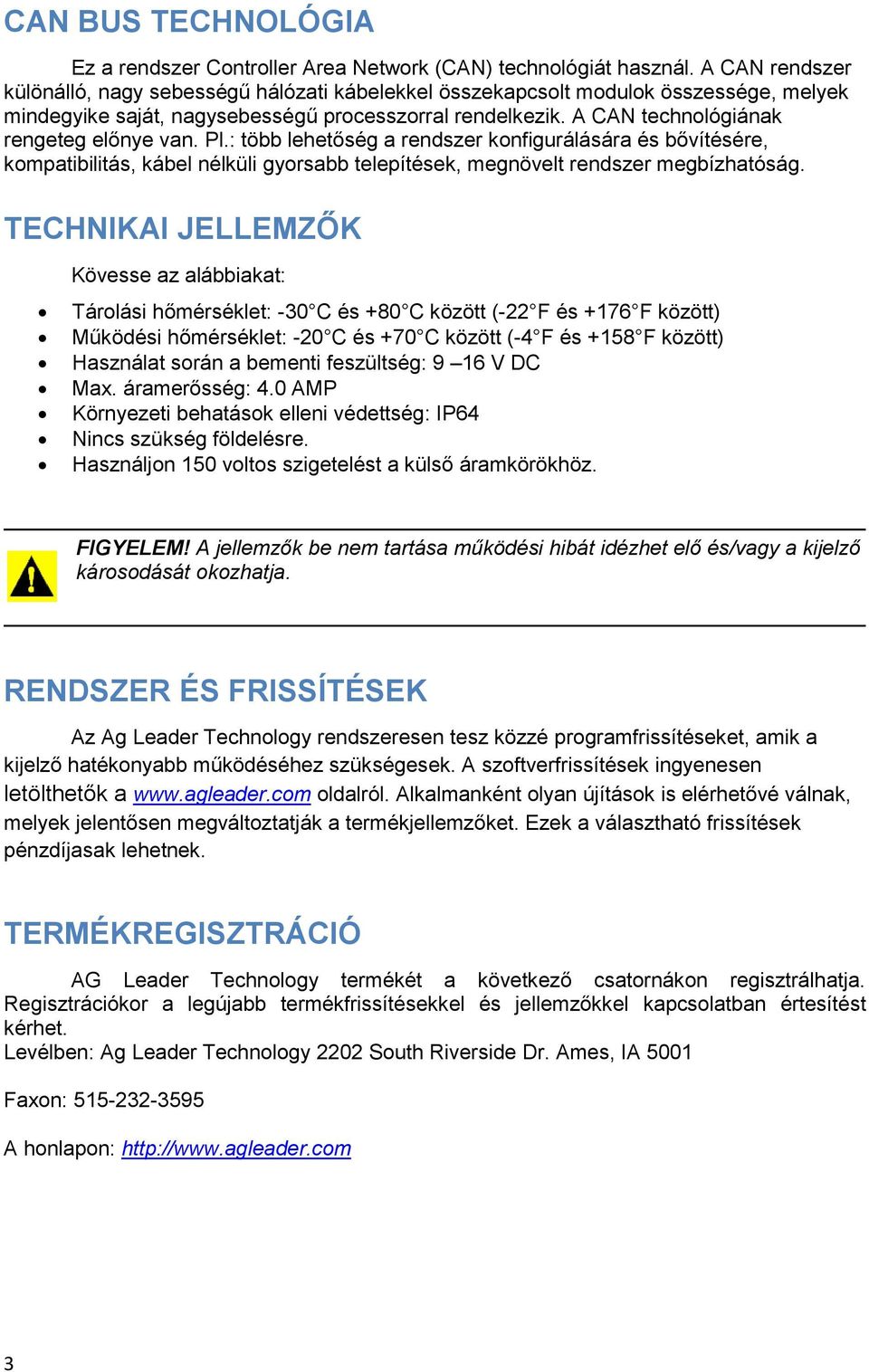

11 CAN BUS TECHNOLÓGIA Ez a rendszer Controller Area Network (CAN) technológiát használ. A CAN rendszer különálló, nagy sebességű hálózati kábelekkel összekapcsolt modulok összessége, melyek mindegyike saját, nagysebességű processzorral rendelkezik. A CAN technológiának rengeteg előnye van. Pl.: több lehetőség a rendszer konfigurálására és bővítésére, kompatibilitás, kábel nélküli gyorsabb telepítések, megnövelt rendszer megbízhatóság. TECHNIKAI JELLEMZŐK Kövesse az alábbiakat: Tárolási hőmérséklet: -30 C és +80 C között (-22 F és +176 F között) Működési hőmérséklet: -20 C és +70 C között (-4 F és +158 F között) Használat során a bementi feszültség: 9 16 V DC Max. áramerősség: 4.0 AMP Környezeti behatások elleni védettség: IP64 Nincs szükség földelésre. Használjon 150 voltos szigetelést a külső áramkörökhöz. FIGYELEM! A jellemzők be nem tartása működési hibát idézhet elő és/vagy a kijelző károsodását okozhatja. RENDSZER ÉS FRISSÍTÉSEK Az Ag Leader Technology rendszeresen tesz közzé programfrissítéseket, amik a kijelző hatékonyabb működéséhez szükségesek. A szoftverfrissítések ingyenesen letölthetők a oldalról. Alkalmanként olyan újítások is elérhetővé válnak, melyek jelentősen megváltoztatják a termékjellemzőket. Ezek a választható frissítések pénzdíjasak lehetnek. TERMÉKREGISZTRÁCIÓ AG Leader Technology termékét a következő csatornákon regisztrálhatja. Regisztrációkor a legújabb termékfrissítésekkel és jellemzőkkel kapcsolatban értesítést kérhet. Levélben: Ag Leader Technology 2202 South Riverside Dr. Ames, IA 5001 Faxon: A honlapon: 3

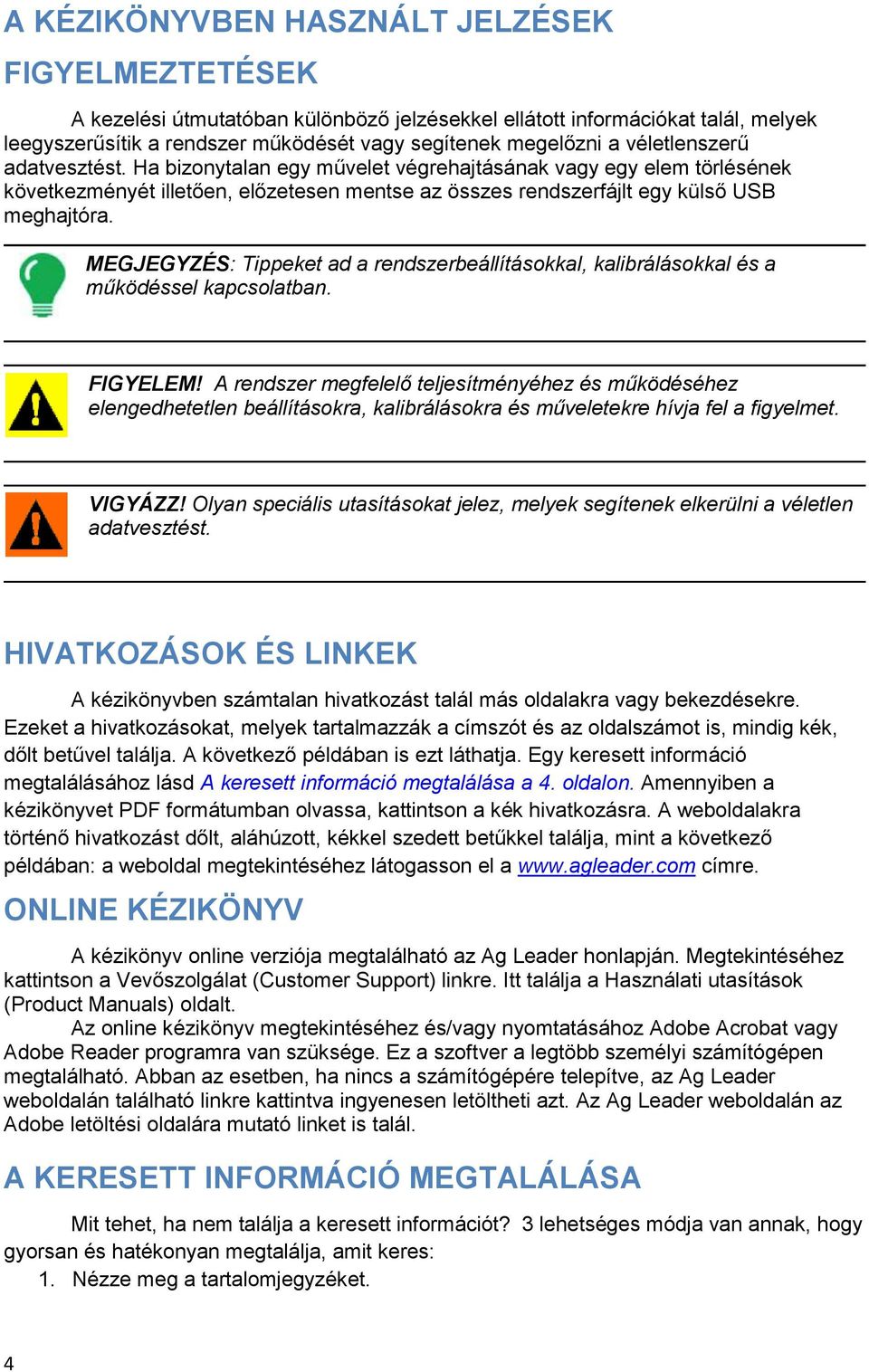

12 A KÉZIKÖNYVBEN HASZNÁLT JELZÉSEK FIGYELMEZTETÉSEK A kezelési útmutatóban különböző jelzésekkel ellátott információkat talál, melyek leegyszerűsítik a rendszer működését vagy segítenek megelőzni a véletlenszerű adatvesztést. Ha bizonytalan egy művelet végrehajtásának vagy egy elem törlésének következményét illetően, előzetesen mentse az összes rendszerfájlt egy külső USB meghajtóra. MEGJEGYZÉS: Tippeket ad a rendszerbeállításokkal, kalibrálásokkal és a működéssel kapcsolatban. FIGYELEM! A rendszer megfelelő teljesítményéhez és működéséhez elengedhetetlen beállításokra, kalibrálásokra és műveletekre hívja fel a figyelmet. VIGYÁZZ! Olyan speciális utasításokat jelez, melyek segítenek elkerülni a véletlen adatvesztést. HIVATKOZÁSOK ÉS LINKEK A kézikönyvben számtalan hivatkozást talál más oldalakra vagy bekezdésekre. Ezeket a hivatkozásokat, melyek tartalmazzák a címszót és az oldalszámot is, mindig kék, dőlt betűvel találja. A következő példában is ezt láthatja. Egy keresett információ megtalálásához lásd A keresett információ megtalálása a 4. oldalon. Amennyiben a kézikönyvet PDF formátumban olvassa, kattintson a kék hivatkozásra. A weboldalakra történő hivatkozást dőlt, aláhúzott, kékkel szedett betűkkel találja, mint a következő példában: a weboldal megtekintéséhez látogasson el a címre. ONLINE KÉZIKÖNYV A kézikönyv online verziója megtalálható az Ag Leader honlapján. Megtekintéséhez kattintson a Vevőszolgálat (Customer Support) linkre. Itt találja a Használati utasítások (Product Manuals) oldalt. Az online kézikönyv megtekintéséhez és/vagy nyomtatásához Adobe Acrobat vagy Adobe Reader programra van szüksége. Ez a szoftver a legtöbb személyi számítógépen megtalálható. Abban az esetben, ha nincs a számítógépére telepítve, az Ag Leader weboldalán található linkre kattintva ingyenesen letöltheti azt. Az Ag Leader weboldalán az Adobe letöltési oldalára mutató linket is talál. A KERESETT INFORMÁCIÓ MEGTALÁLÁSA Mit tehet, ha nem találja a keresett információt? 3 lehetséges módja van annak, hogy gyorsan és hatékonyan megtalálja, amit keres: 1. Nézze meg a tartalomjegyzéket. 4

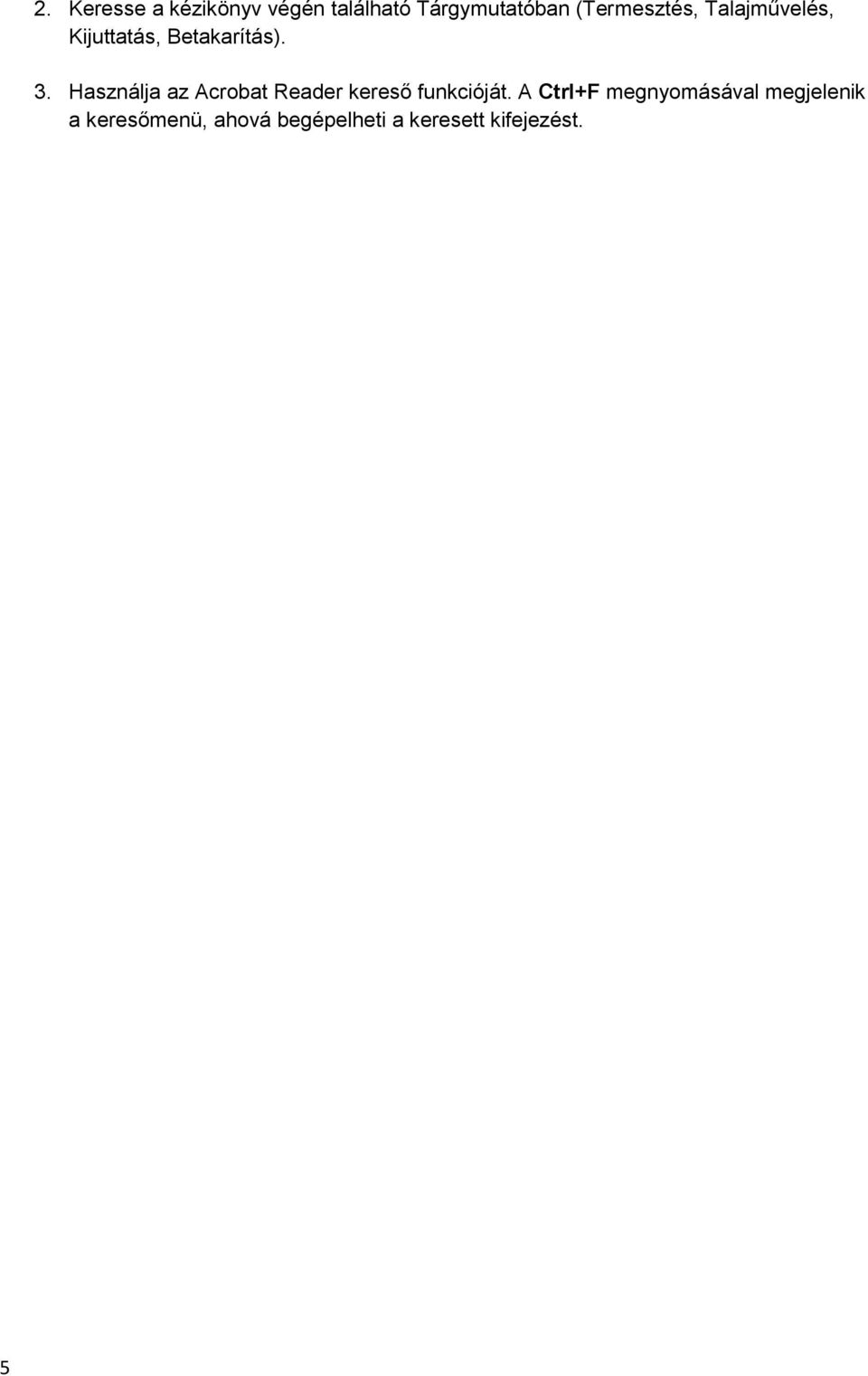

13 2. Keresse a kézikönyv végén található Tárgymutatóban (Termesztés, Talajművelés, Kijuttatás, Betakarítás). 3. Használja az Acrobat Reader kereső funkcióját. A Ctrl+F megnyomásával megjelenik a keresőmenü, ahová begépelheti a keresett kifejezést. 5

14 6

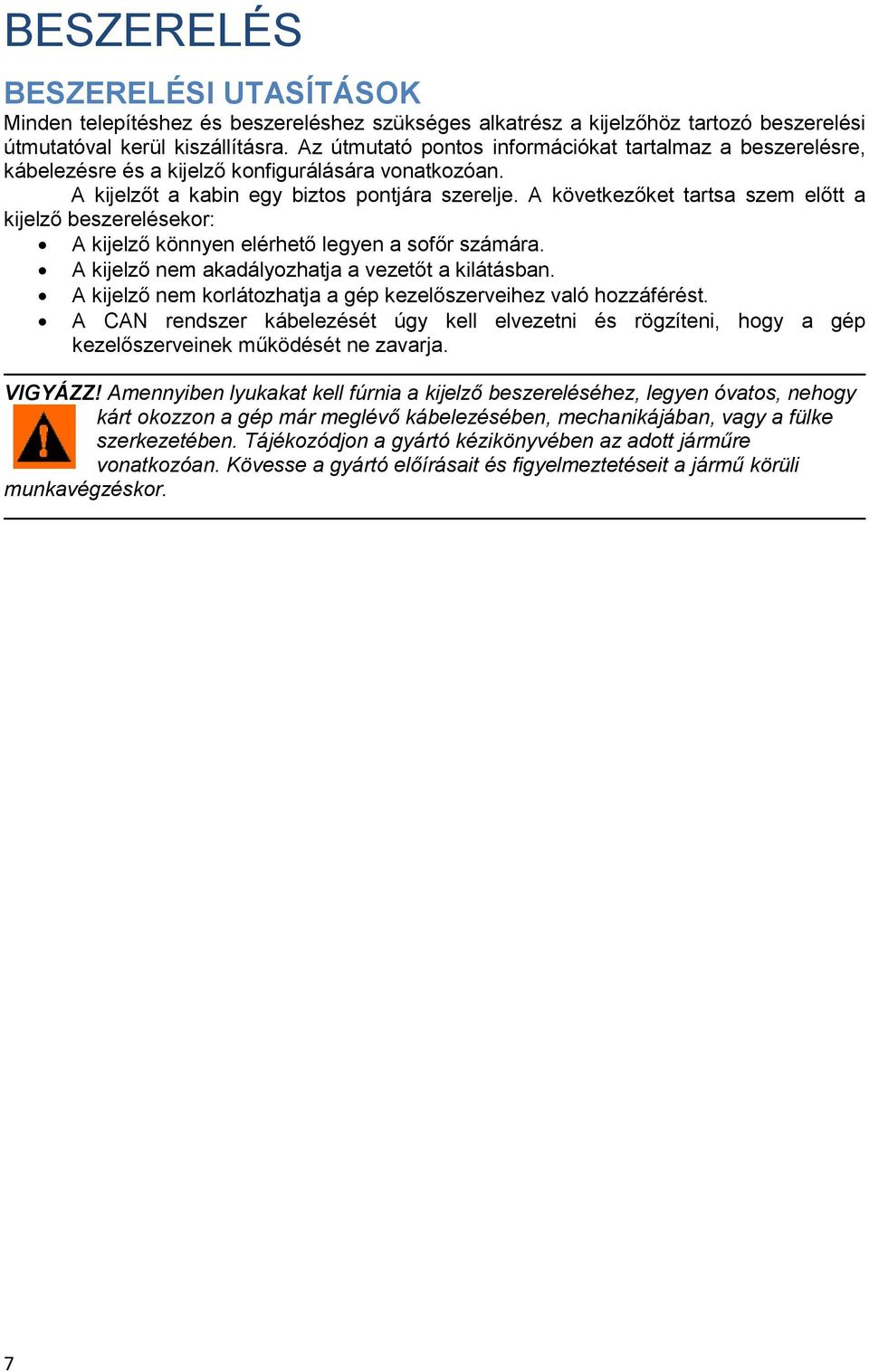

15 BESZERELÉS BESZERELÉSI UTASÍTÁSOK Minden telepítéshez és beszereléshez szükséges alkatrész a kijelzőhöz tartozó beszerelési útmutatóval kerül kiszállításra. Az útmutató pontos információkat tartalmaz a beszerelésre, kábelezésre és a kijelző konfigurálására vonatkozóan. A kijelzőt a kabin egy biztos pontjára szerelje. A következőket tartsa szem előtt a kijelző beszerelésekor: A kijelző könnyen elérhető legyen a sofőr számára. A kijelző nem akadályozhatja a vezetőt a kilátásban. A kijelző nem korlátozhatja a gép kezelőszerveihez való hozzáférést. A CAN rendszer kábelezését úgy kell elvezetni és rögzíteni, hogy a gép kezelőszerveinek működését ne zavarja. VIGYÁZZ! Amennyiben lyukakat kell fúrnia a kijelző beszereléséhez, legyen óvatos, nehogy kárt okozzon a gép már meglévő kábelezésében, mechanikájában, vagy a fülke szerkezetében. Tájékozódjon a gyártó kézikönyvében az adott járműre vonatkozóan. Kövesse a gyártó előírásait és figyelmeztetéseit a jármű körüli munkavégzéskor. 7

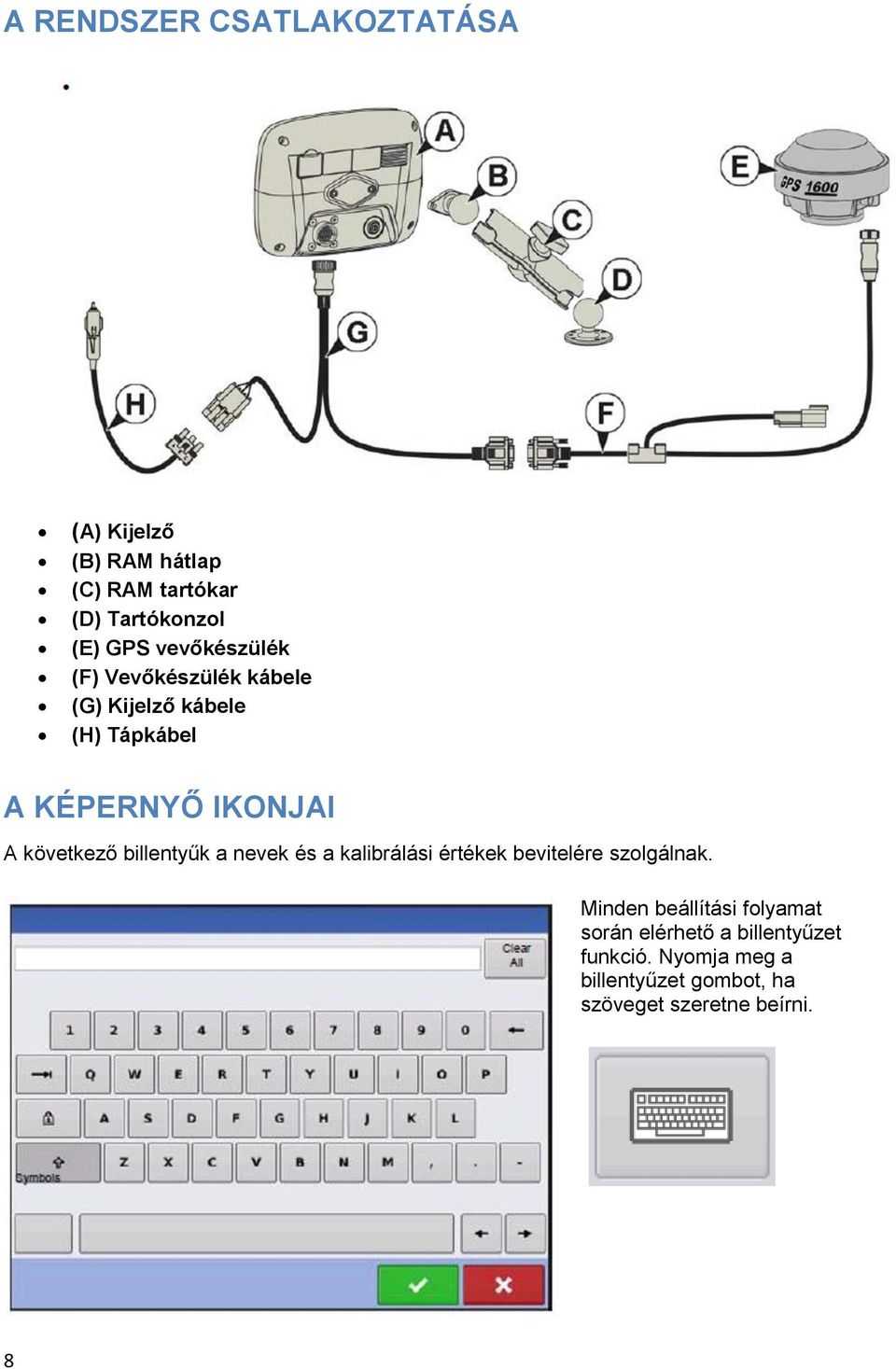

16 A RENDSZER CSATLAKOZTATÁSA (A) Kijelző (B) RAM hátlap (C) RAM tartókar (D) Tartókonzol (E) GPS vevőkészülék (F) Vevőkészülék kábele (G) Kijelző kábele (H) Tápkábel A KÉPERNYŐ IKONJAI A következő billentyűk a nevek és a kalibrálási értékek bevitelére szolgálnak. Minden beállítási folyamat során elérhető a billentyűzet funkció. Nyomja meg a billentyűzet gombot, ha szöveget szeretne beírni. 8

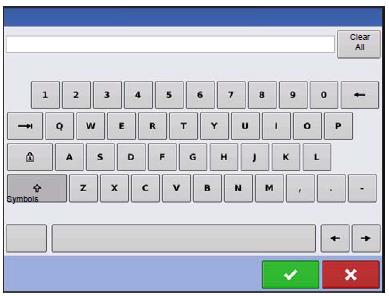

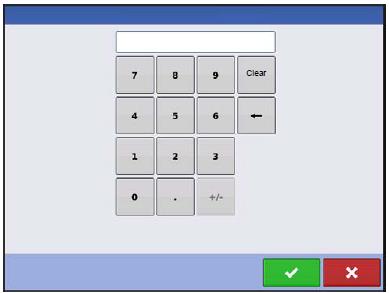

17 Egy numerikus billentyűzet is elérhető, amennyiben a konfigurációs beállításokat és a kalibrációs adatokat szeretné bevinni. Használatához nyomja meg a számológép gombot. A dátumok módosításához használja a naptár funkciót. Használatához nyomja meg a naptár gombot. 9

18 10

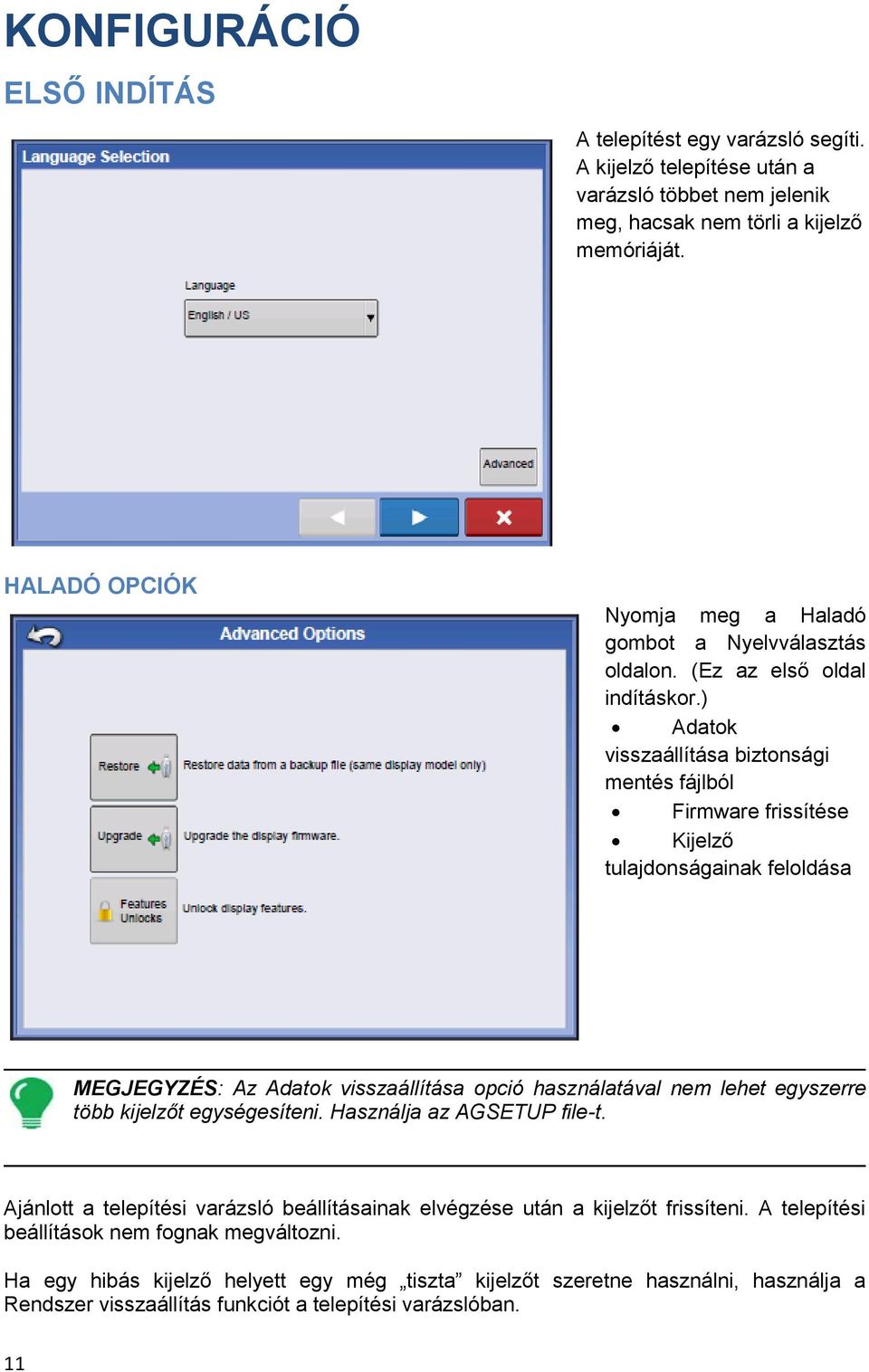

19 KONFIGURÁCIÓ ELSŐ INDÍTÁS A telepítést egy varázsló segíti. A kijelző telepítése után a varázsló többet nem jelenik meg, hacsak nem törli a kijelző memóriáját. HALADÓ OPCIÓK Nyomja meg a Haladó gombot a Nyelvválasztás oldalon. (Ez az első oldal indításkor.) Adatok visszaállítása biztonsági mentés fájlból Firmware frissítése Kijelző tulajdonságainak feloldása MEGJEGYZÉS: Az Adatok visszaállítása opció használatával nem lehet egyszerre több kijelzőt egységesíteni. Használja az AGSETUP file-t. Ajánlott a telepítési varázsló beállításainak elvégzése után a kijelzőt frissíteni. A telepítési beállítások nem fognak megváltozni. Ha egy hibás kijelző helyett egy még tiszta kijelzőt szeretne használni, használja a Rendszer visszaállítás funkciót a telepítési varázslóban. 11

20 BEÁLLÍTÁSOK, MELYEKET AZ ELHELYEZKEDÉS HATÁROZ MEG 1. Nyelv 2. Mértékegység rendszer Egyesült Királyságbeli vagy metrikus 3. Dátum és idő 12

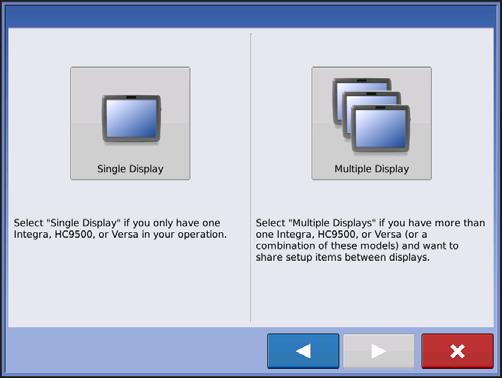

21 EGY KIJELZŐ Nyomja meg az Egy kijelző gombot, majd a folytatáshoz. gombot a ÚJ BEÁLLÍTÁS Nyomja meg az Új beállítás gombot, majd a folytatáshoz. gombot a Nyomja meg a gombot a tulajdonos nevének (cégnév) megadásához. A gomb megnyomásával adhatja meg a kijelző nevét. Nyomja meg a folytatáshoz. gombot a A gomb megnyomásával véglegesítse a beállításokat és térjen vissza a Főoldalra. 13

22 BEÁLLÍTÁS IMPORTÁLÁSA Nyomja meg a Beállítás importálása gombot, majd a gombot a folytatáshoz. Válassza ki a használni kívánt beállítási fájlt a könyvtárból. A gomb megnyomásával véglegesítse a beállításokat és térjen vissza a Főoldalra. TÖBB KIJELZŐ-ELSŐ KIJELZŐ Nyomja meg a Több kijelző gombot, majd a folytatáshoz. gombot a 14

23 Nyomja meg az Első kijelző gombot, majd a folytatáshoz. gombot a ÚJ BEÁLLÍTÁS Nyomja meg az Új beállítás gombot, majd a folytatáshoz. gombot a Nyomja meg a gombot a tulajdonos nevének (cégnév) megadásához. A gomb megnyomásával adhatja meg a kijelző nevét. Nyomja meg a folytatáshoz. gombot a A gomb megnyomásával véglegesítse a beállításokat és térjen vissza a Főoldalra. 15

24 BEÁLLÍTÁS IMPORTÁLÁSA Nyomja meg a Beállítás importálása gombot, majd a folytatáshoz. gombot a Válassza ki a használni kívánt beállítási fájlt a könyvtárból. A gomb megnyomásával véglegesítse a beállításokat és térjen vissza a Főoldalra. TÖBB KIJELZŐ-TOVÁBBI KIJELZŐK Nyomja meg a Több kijelző gombot, majd a folytatáshoz. gombot a 16

25 Nyomja meg a További kijelző gombot, majd a folytatáshoz. gombot a Válassza ki a használni kívánt beállítási fájlt a könyvtárból. A gomb megnyomásával véglegesítse a beállításokat és térjen vissza a Főoldalra. MEGJEGYZÉS: Az első kijelzőn megadott cégnév, és minden más kezelési és tartozék elem a többi kijelzőre importálódik. BEÁLLÍTÁSI ADATOK IMPORTÁLÁSA FÁJLOK IMPORTÁLÁSA Nyomja meg: Főoldal gomb > Külső Tárhely gomb > Fájlok importálása 17

26 Használja a görgetősávot az importálni kívánt fájl kiválasztásához. A beállítási fájlok a szériaszám_felhasználónév mappába kerülnek. A fájl tartalmazni fogja a dátumot, kiterjesztése.agsetup. Válassza ki a használni kívánt beállítási fájlt a könyvtárból és nyomja meg a gombot. Jelölje ki a elemeket. jelzésű, (hibás) Nyomja meg a gombot. Hibaelhárítás a következő módokon történhet: Importált elem átnevezése Meglévő elem átnevezése Összevonás (az importált és meglévő elem összevonása) Termék keverékeket és konfigurációkat nem lehet összevonni. Ebben az esetben az összevonás gomb beszürkül és nem kiválasztható. Amennyiben minden hiba megszűnt nyomja meg a gombot. A kijelző legtöbb funkciója nem elérhető mindaddig, míg az alapvető beállításokat el nem végezte. BEÁLLÍTÁS GOMBOK A Beállítás Gombok segítségével lépegethet az oldalak között, ahol a Konfiguráció, az Adatkezelés, a GPS és a kijelző beállításait végezheti el. 18

27 Adatkezelés gomb Ennek a gombnak a megnyomásával tudja szerkeszteni a Termelővel, a Gazdasággal, a Táblával és a Gépkezelővel kapcsolatos adatokat. További információkért lásd Adatkezelési beállítások a 25. oldalon. GPS gomb Nyomja meg a Sorvezetés, a GPS és a LED-sor beállításokhoz (ha illeszthető). További információkért lásd Sorvezetés a 71.oldalon. Kijelző gomb Ennek a gombnak a megnyomásával állíthatja be a dátumot és az időt, a kijelző fényerejét és hangerejét, a mértékegységeket és a nyelvet; megtekintheti a tulajdonságokat, valamint biztonsági mentéseket végezhet és tárolhat. KIJELZŐ GOMB Nyomja meg: Főoldal gomb > Kijelző gomb A Kijelző oldal a következő füleket tartalmazza: Általános dátum és idő beállítása, monitor tulajdonságai, mértékegységek, video és a kijelző tulajdonosának adatai. Kijelző a tulajdonos személyes adatai Funkciók funkciók aktiválása Haladó adatfájlokkal és biztonsági mentésekkel kapcsolatos információk ÁLTALÁNOS FÜL Nyomja meg: Főoldal gomb > Kijelző gomb > Általános fül 19

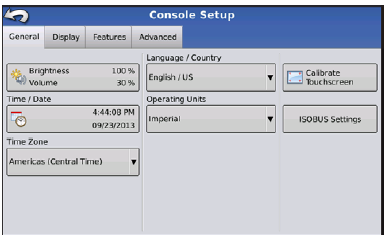

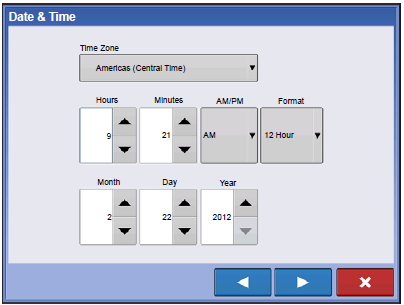

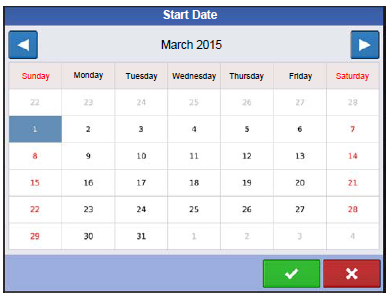

28 Ez a menü a következő elemeket tartalmazza: Dátum/Idő gomb Nyomja meg a gombot és a nyilak / segítségével állítsa be a pontos időt és dátumot. A beállítások aktiválásához nyomja meg a gombot. Megjegyzés: A kijelző azonnal ki fog kapcsolni. Ha nem szeretné, hogy kikapcsoljon a kijelző, nyomja meg a bezárás (piros X) gombot; azonban a dátum és idő beállítások addig nem fognak pontosan működni, míg a gépet újra nem indítja. Fényerő és hangerőszabályzás Ezek beállításához nyomja meg a Fényerő/Hangerő gombot és használja a nyilakat / a százalékok megadásához. Érintőképernyő kalibrálása A gomb megnyomásával elindul a Kijelző kalibrálását segítő varázsló. Kövesse a kijelzőn megjelenő utasításokat. FIGYELEM! Ne használjon éles tárgyat az érintőképernyő használatakor, mert az a kijelző sérülését okozhatja. Időzóna Használja a legördülő menüt az időzóna kiválasztásához. Nyelv/Ország kiválasztás Használja a legördülő menüt a nyelv kiválasztásához. Mértékegységek Egyesült Királyságbeli vagy metrikus. Video engedélyezése 4 videokamera csatlakoztatása lehetséges. ISOBUS beállítások Virtuális Terminál és Feladatvezérlő (Task Controller) engedélyezése KIJELZŐ FÜL Nyomja meg: Főoldal gomb > Kijelző gomb > Kijelző fül 20

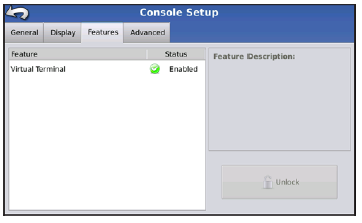

29 A Kijelző fül használatával a Kijelző Tulajdonosát adhatja meg, valamint az Őn személyes adatait szerkesztheti. A Kijelző Tulajdonosának adatai a termékkijuttatási jelentés funkcióhoz szükségesek. Kijelző neve Sorozatszám Típus Tulajdonos Telefonszám Cím Kép Tulajdonos váltása Adatok szerkesztése FUNKCIÓK FÜL Nyomja meg: Főoldal gomb > Kijelző gomb > Funkciók fül Funkciók feloldása A Funkciók fül alatt tudja megadni a feloldó kódokat. Minden kijelző sorozatszámához egyedi feloldó kódok és regisztrációs számok tartoznak. Ezeket a regisztrációs számokat meg kell adnia a kereskedőnek, hogy hozzájuthasson a feloldó kódokhoz. Nyomja meg a gombot a feloldó kód megadásához, majd a gombot a funkció engedélyezéséhez. Megjegyzés: Amennyiben egy funkciót feloldott, az csak azon a kijelzőn használható, másik kijelzőre nem lehet áthelyezni. HALADÓ FÜL Nyomja meg: Főoldal gomb > Kijelző gomb > Haladó fül 21

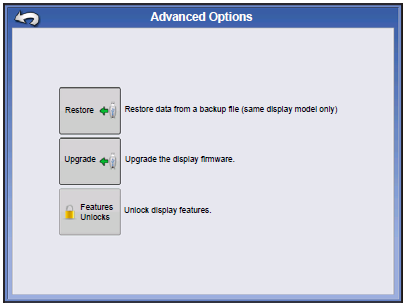

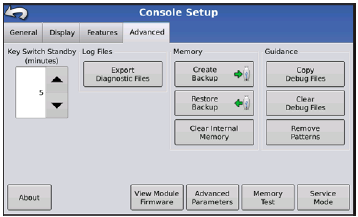

30 A Haladó fül alatt a következő beállításokat végezheti el: adatfájlok másolása, Key Switch Készenléti beállítások megadása, modul firmware megtekintése és manuális frissítése, mentési fájlok létrehozása és tárolása. FIGYELEM! A Diagnosztikai Fájlok Exportálása, Haladó Paraméterek, Hibakereső Fájlok másolása, Hibakereső fájlok törlése és a Szerviz mód funkciók csak a gyártó által használhatók. NE végezzen semmilyen változtatást a gyártó külön utasítása nélkül. Key Switch Készenlét Ez a beállítás lehetővé teszi, hogy a kijelző bekapcsolva maradjon a jármű leállítása után is. A kijelző készenléti üzemmódba áll és úgy tűnik, mintha ki lenne kapcsolva; a tápellátás fénye sárga színre vált. Készenlét módban, az érintőképernyő megnyomásával azonnal visszakapcsolja a kijelzőt. A / gombok használatával beállíthatja azt az időtartamot, amíg készenléti üzemmódban szeretné tartani a kijelzőt a jármű leállítása után is. Megjegyzés: Amikor az Ön által beállított készenléti idő a végéhez közeledik, a tápellátás fénye villogni kezd. Ha azt szeretné, hogy a kijelző továbbra is bekapcsolva maradjon, érintse meg a kijelzőt és a visszaszámlálás újraindul. Magunkról gomb A kijelző engedélyezési és szerzői jogi információit mutatja. Adat fájlok Ezzel a beállítással a kijelzőn lévő adatokat másolhatja. Termelő általi export Nyomja meg az adatfájlok termelők általi exportjához. Adatfájlok exportálása Nyomja meg, hogy a kijelző összes rögzített adatát egy USB meghajtóra exportálja. Adatfájlok exportálása kikapcsoláskor Ennek a jelölőnégyzetnek a kipipálásával minden adatfájlt egy USB meghajtóra ment, miközben a kijelző kikapcsol. További információkért lásd Fájlok exportálása az 50. oldalon. Memória A kijelző belső memóriájában tárolt adatokat kezeli. Mentés fájl létrehozása Nyomja meg, hogy egy fájlba mentse az összes konfigurációs beállítást, terméket, és a Termelő - Gazdaság - Tábla - Kezelő összes adatát. A mentési fájlok.ibk2 kiterjesztést kapnak. Mentés fájl visszaállítása Külső adathordozóról a kijelző belső memóriájába helyezhet vissza egy mentés fájlt. Memória törlése A gomb megnyomásával a kijelző belső memóriáját törölheti. Törlés előtt a rendszer egy figyelmeztető üzenetet küld és megkérdezi, hogy szeretne-e biztonsági mentést végezni. FIGYELEM! Amennyiben Ön törli a kijelző belső memóriáját, az összes adat elveszik, hacsak nem hozott létre egy biztonsági mentés fájlt. 22

31 Modul Firmware megtekintése. A gomb megnyomásával a Modul Firmware Kezelő oldal jelenik meg, ahol a kijelző számára elérhető összes firmware modult és firmware verziót találja. Megjegyzés: A lista olyan szoftvereket is tartalmazhat, amelyek az Ön kijelzőjén nem futtathatók. Import- Bármilyen firmware-t importál az USB meghajtóról. Közvetlen frissítés- USB meghajtóról közvetlenül frissíthet egyes modulokat. Eltávolítás- Nem kívánt modul firmware-k eltávolítása a Modul Firmware Kezelés listáról. Megjegyzés: Az Eltávolítás gomb megnyomásával nem távolíthatja el a firmware-t a modulból. Csupán a frissítési fájlt távolítja el a kijelzőről. Nyomvonalak eltávolítása. Véglegesen töröl minden sorvezetés nyomvonalat a kijelző memóriájából. 23

32 24

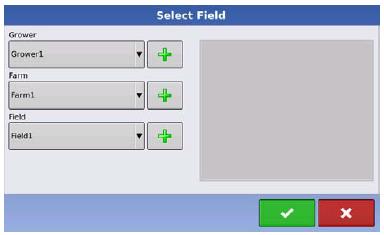

33 KEZELÉSI BEÁLLÍTÁSOK ESEMÉNYEK Az események a táblaműveletek nyomon követésére szolgálnak. Új eseményt bármikor létrehozhat, ezért egy tábla több eseményt is tartalmazhat, és ezeket egyként rögzítheti. Az esemény tartalmazza a lefedettség térképezést, a sorvezető nyomvonalakat, a táblahatárokat és mindazokat a jelzőpontokat, melyek akkor lettek létrehozva, amikor az esemény aktív volt. Az események automatikusan a dátum és az idő alapján kerülnek elnevezésre. A Termelő/Gazdaság/Tábla szerkezet alapértelmezetten nem elérhető, de a hagyományos Táblakezelés elérhetővé válik az egyedi Táblakezelés engedélyezés bekapcsolásával. Lásd Haladó Funkciók Engedélyezések által a 26. oldalon. Esemény indítása Nyomja meg az Új Esemény gombot. Folytatáshoz nyomja meg a gombot. Válasszon Nyomvonalat és adja meg a Nyomvonal beállításokat. Folytatáshoz nyomja meg a gombot. 25

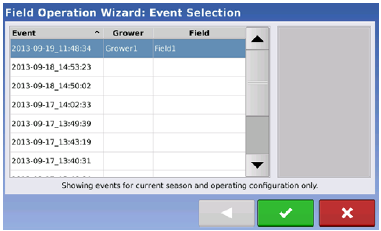

34 Megjelenik a Térkép oldal és a felhasználó megkezdheti a kívánt műveletet. Események kezelése Esemény Nevének Szerkesztése és Táblahatárok Törlése Nyomja meg a Beállítás (csavarkulcs) gombot az Esemény mezőben. Az Esemény Adatai oldalon a gépkezelő módosíthatja az esemény nevét vagy törölheti a Táblahatárokat. Előző Esemény kiválasztása Nyomja meg az esemény nevét az Esemény mezőben. Táblaművelet Varázsló: Az Esemény Kiválasztása oldalon a gépkezelő egy, már korábban létrehozott eseményt választhat ki. Haladó Funkciók Engedélyezések által 26

35 Adatkezelés (Pajta) gomb > Felhasználó fül > Felhasználó kiválasztása > Beállítás (csavarkulcs) gomb Bekapcsolhatja a hagyományos Táblakezelést az Egyedi Táblakezelés engedélyezés kijelölésével. Ha a felhasználó Manager-ként van beállítva a Táblakezelés automatikusan engedélyezett. Az események innentől kezdve egy új, vagy egy már meglévő Táblához tartoznak a Termelő/Gazdaság/Tábla szerkezetben. Ha új Eseményt hoz létre, most választhatja ki a Táblát. Az Esemény kiválasztása párbeszédablak az összes Eseményhez tartozó Termelőt és Táblát mutatja. ADATKEZELÉS GOMB 27

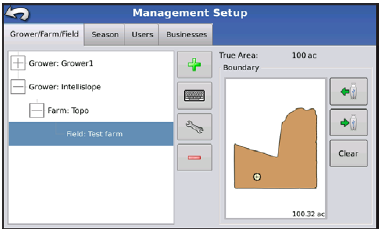

36 Nyomja meg: Főoldal gomb > Adatkezelés (pajta) gomb Erről az oldalról a gépkezelő hozzáfér a Termelő/Gazdaság/Tábla, a Szezon, a Felhasználó és az Ügyek fülekhez. TERMELŐ/GAZDASÁG/TÁBLA FÜL Nyomja meg: Főoldal gomb > Adatkezelés (pajta) gomb > Termelő/Gazdaság/Tábla fül Termelő A termelő egy céget vagy egy személyt jelöl, aki a rendszert működteti. Minden Termelő elérhetőségi adata is megadható. A Termelő adatai a térképezés szoftverre kerülnek, így automatikusan megjelennek egy asztali szoftveren is. Hozzáadás gomb Megnyomásával új Termelőt adhat meg. Átnevezés gomb A Termelő nevének kijelölésével és a gomb megnyomásával szerkeszthet egy meglévő nevet. Beállítás gomb Nyomja meg a Termelő nevének, adóazonosítójának és egyéb megjegyzések megadásához. Eltávolítás gomb Nyomja meg, ha egy Termelőt törölni szeretne. Megjegyzés: Az itt megadott adatok bármikor szerkeszthetők. Gazdaság és tábla Hozzáadás gomb Megnyomásával új Táblát adhat meg. A kijelzőn a gazdaságok táblákra vannak felosztva. A Táblákat meghatározott Termelőkkel társíthatja. Ha a kijelzőt egyszerre több Termelő is használja, adja meg minden Termelő cégének nevét és társítsa a táblát a hozzá tartozó termelő nevével, amikor a táblákat a rendszerbe viszi. A Tábla fülnél válassza ki a Termelő címszót a lenyíló ablakban. Az adott termelő minden gazdasága látható lesz a listában, a gazdaság táblái pedig alpontokként jelennek meg. Átnevezés gomb A Tábla nevének kijelölésével és a gomb megnyomásával szerkesztheti egy adott tábla nevét. 28

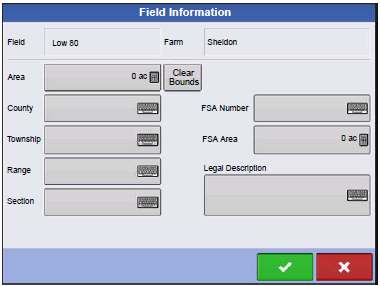

37 Beállítás gomb A Gazdaság és Tábla nevének kijelölésével és a gomb megnyomásával szerkesztheti az adatokat. Megjelenik a Tábla Adatai oldal. Eltávolítás gomb Nyomja meg egy Tábla eltávolításához. A Tábla Adatai oldal megnyitásakor a tábla neve a Címsorban olvasható. A gomb megnyomásával megadhatja és szerkesztheti a következő adatokat: Gazdaság, Ország, Város, Tartomány, Szakasz szám, Terület mérete, FSA szám, FSA területe, Jogi leírás. Terület A tábla teljes nagyságát mutatja. FSA szám A U. S. Farm Service Agency, minden táblához tartozó, négyjegyű azonosító számát mutatja. FSA terület A megművelhető terület nagyságát mutatja az FSA alapján. Határok törlése gomb Megnyomásával a térképet az aktuális GPS pontra helyezi. Megjegyzés: Ez a lehetőség akkor különösen hasznos, ha Önnek mozgó pontjai vannak, vagy ha jelenleg a feltérképezhető tartományon kívül helyezkedik el. Táblahatárok importálása és exportálása Táblahatárokat a kijelző segítségével hozhat létre, vagy importálhatja azokat asztali számítógép szoftverről. Minden táblahatár fájl, ami a kijelzőn megjelenik áthelyezhető asztali számítógép térképező programjába is. Megjegyzés: A táblahatárok létrehozásával kapcsolatos további információkért lásd Táblahatár Létrehozása a 43. oldalon. USB import gomb Ha táblahatárt szeretne importálni USB meghajtóról, nyomja meg a Táblabeállítás fület, jelölje ki a kívánt táblát a Gazdaság/Tábla listában, és nyomja meg az USB Import gombot. 29

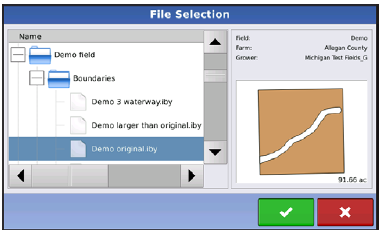

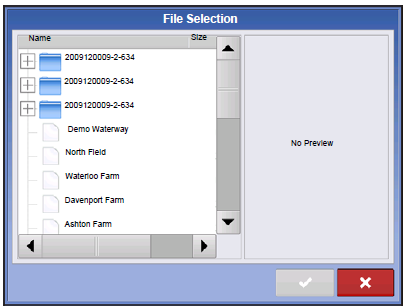

38 Megjelenik a Fájl Kiválasztás oldal. Jelölje ki az importálni kívánt fájlt. A felhasználó egyszerre importálhat vagy exportálhat minden táblát és határt egy.agsetup fájllal. Az.AGSETUP fájlokkal kapcsolatos további információkért lásd.agsetup a 103. oldalon. Nyomja meg a gombot az importálás befejezéséhez. USB export gomb Ha táblahatárt szeretne exportálni USB meghajtóra, jelölje ki a megfelelő táblát a Gazdaság/Tábla listán, majd nyomja meg az USB export gombot. A Fájl Kiválasztás oldalon jelölje ki az exportálni kívánt táblát. Ekkor egy oldal jelenik meg, ami arról tájékoztatja, hogy a határ exportálása sikeresen megtörtént. Nyomja meg a gombot a Táblabeállítás oldalra történő visszatéréshez. SZEZON FÜL Nyomja meg: Főoldal gomb > Adatkezelés (pajta) gomb > Szezon fül A szezon az a naptári év, amelyben a termény betakarításra kerül. A szezonnak van egy kezdő és egy befejező dátuma. A szezon létrehozását és aktiválását azelőtt végezze el, hogy a rendszer bármilyen adatot rögzítene. A szezonokat listába szedve találja, az Aktív szezon pedig vastag betűtípussal olvasható. Minden új adat az aktív szezonnál kerül rögzítésre, tehát mindenképpen aktiválnia kell egy adott szezont. Hozzáadás gomb Megnyomásával új Szezont adhat meg. Szerkesztés gomb Egy Szezon kijelölésével és a gomb megnyomásával egy meglévő szezon nevét szerkesztheti. Aktiváló gomb Megnyomásakor a listából kiválasztott szezon aktiválódik. 30

39 Emlékeztető gomb Beállíthat egy dátumot, amikor a rendszer figyelmeztetést küld a kezelőnek egy új szezon létrehozására. Eltávolítás gomb Nyomja meg egy Szezon eltávolításához. FELHASZNÁLÓK FÜL Nyomja meg: Főoldal gomb > Adatkezelés (pajta) gomb > Felhasználó fül Adatkezelési Beállítások oldal- A Felhasználó fül segítségével hozzáadhat, módosíthat vagy törölhet felhasználót a kijelzőről. Felhasználó hozzáadása Nyomja meg: Főoldal gomb > Adatkezelés (pajta) gomb > Felhasználó fül > Plusz (+) gomb 1. Adja meg a keresztnevet és/vagy a vezetéknevet (ajánlott mindkettőt) 2. Adja meg az engedélyszámot (nem kötelező). Folytatáshoz nyomja meg a gombot. 3. Válassza ki, hogy a felhasználó Gépkezelő vagy Manager (kiválaszthatja mindkettőt, csak az egyiket, vagy egyiket sem). További információkért lásd Engedélyezések a 32. oldalon. Folytatáshoz nyomja meg a gombot. 4. Adja meg és erősítse meg jelszavát (nem kötelező). A jelszó segítségével megakadályozhatja működési konfigurációk betöltését/ megváltoztatását, a beállításokhoz és az USB-hez történő hozzáférést. A kijelző mindaddig nincs biztonságban, míg az összes Manager meg nem adja jelszavát. Ha a jelszavak nem egyeznek, figyelmeztető üzenet jelenik meg a kijelzőn. Nincs semmilyen korlátozás jelszó megadásakor. (betűk, számok és speciális karakterek bármilyen kombinációját használhatja) Ügyeljen a kis- és nagybetűkre Befejezéshez nyomja meg a gombot.

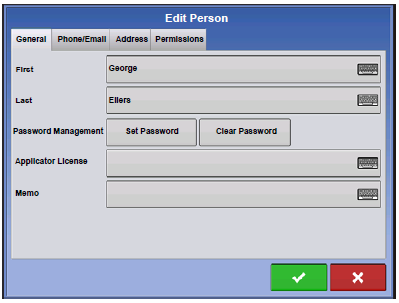

40 Beállítás gomb A gépkezelő nevének kijelölésével és a gomb megnyomásával a kezelő adatait szerkesztheti. A profil létrehozásakor eredetileg megadott adatokat szerkesztheti. További telefonszámokat, címeket és címeket adhat meg. Eltávolítás gomb Megnyomásával Gépkezelőt törölhet. Beállítás gomb Nyomja meg: Főoldal gomb > Adatkezelés (pajta) gomb > Felhasználó fül > Adott felhasználó kiválasztása > Beállítás (csavarkulcs) gomb Általános fül Kereszt- és vezetéknév Jelszó beállítása és törlése Engedélyszám Jegyzetek Telefon/ fül Otthoni telefon Mobil telefon Üzleti telefon Otthoni Üzleti Cím fül Cím Bővített cím Város Megye Ország Irányítószám ENGEDÉLYEZÉSEK Ez egy választható funkció, amely meghatározza, hogy a felhasználó milyen hozzáférésekkel rendelkezik a kijelző használata során. A felhasználó státusza lehet Gépkezelő és Manager. (Választható mindkettő, csak az egyik vagy egyik sem). 32

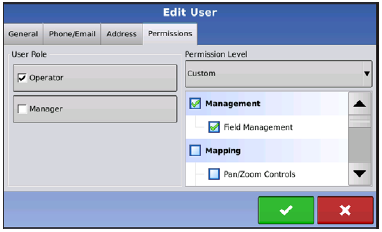

41 Gépkezelő Rendelkezhet teljes vagy korlátozott hozzáféréssel Nincs hozzáférése az USB és a Beállítás opciókhoz, hacsak nincs beállítva Manager-ként is -Importálhat USB-ről, a Térkép oldalról (RX, nyomvonalak, táblahatárok) A Manager határozza meg a hozzáférési jogokat Cégvezető Teljes hozzáféréssel rendelkezik a kijelző beállításaihoz és funkcióihoz Az egyetlen felhasználó, aki megváltoztathatja a kiválasztott konfigurációt Kijelentkezhet a kijelzőből A rendszer beállítható úgy is, ha kizárólag Gépkezelők a felhasználók. Ebben az esetben a jelszavak nem használhatók. ENGEDÉLYEZÉSI SZINTEK GÉPKEZELŐKNEK Teljes Engedélyezés Teljes hozzáférést biztosít a tulajdonságokhoz és a funkciókhoz a térkép- és a főoldalakon. Ha egy felhasználó csak Gépkezelőként van beállítva, nem választhat más konfigurációt és nincs hozzáférése az USB-hez, valamint a Beállítás oldalhoz, ha Manager is meg van adva a kijelzőn. Alapvető Engedélyezés Nincs hozzáférés: a Jelmagyarázat fülhöz a Térkép oldalon a Jelzőpontok fülhöz a Térkép oldalon a Táblahatár fülhöz a Térkép oldalon Korlátozza a következő Sorvezetés opciókat: Egyenes AB vagy SmartPath nyomvonalak létrehozása és betöltése Húzás A pont újrajelölése Sorvezető vonal mentése vagy újraindítása Egyedi Engedélyezés Engedélyezheti vagy letilthatja a következő opciókat: Adatkezelés oldal Pan/Zoom vezérlés Jelmagyarázat Eszköztár Jelzőpontok Eszköztár Táblahatár Eszköztár Sorvezetés Eszköztár Minimalizálás Eszköztár 33

42 Minden egyes sorvezető nyomvonal Sorvezető nyomvonalak eltávolításának lehetősége Adatkezelés, GPS/Sorvezetés, Konzol Beállítás, Külső Tárhely gombok zárolva vannak a Gépkezelő számára. A gomb megnyomásával és a jelszó megadásával a Manager hozzáférhet ezekhez a gombokhoz. Egy Felhasználó Gépkezelőként és Manager-ként is szerepelhet és a Managereknek járó hozzáféréssel rendelkezhet. VÁLLALKOZÁS FÜL Nyomja meg: Főoldal gomb > Adatkezelés (pajta) gomb > Vállalkozás fül A Vállalkozások egy listába szedve jelennek meg, az Aktív vállalkozás pedig dőlt betűtípussal olvasható. Minden új adat az aktív vállalkozáshoz tartozóan rögzül, ezért fontos, hogy mindig legyen aktív vállalkozás kiválasztva az adatrögzítés előtt. Hozzáadás gomb Megnyomásával új Vállalkozást adhat hozzá Szerkesztés gomb A vállalkozás kijelölésével és a gomb megnyomásával egy, már meglévő vállalkozást szerkeszthet. Eltávolítás gomb A gomb megnyomásával vállalkozást törölhet. 34

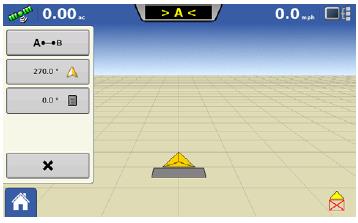

43 TÉRKÉP OLDAL ENGEDÉLYEZÉS A Fő- és a Térkép oldal attól függően jelenik meg a kijelzőn, hogy az adott felhasználóhoz milyen engedélyezés lett hozzárendelve. A felhasználókhoz tartozó engedélyezésekkel kapcsolatos beállításokért lásd Felhasználók fül a 31. oldalon. Ez a Térkép oldal megjelenése, amennyiben a felhasználó gépkezelő és az Alapvető engedélyezés a beállítás. A Gépkezelő hozzáfér: Sorvezető vonalak létrehozása Egyenes AB SmartPath Húzás Sorvezetés beállítása Ilyen Teljes engedélyezés esetén a Főoldal megjelenése: Adatkezelés, GPS/Sorvezetés, Konzolbeállítás, Külső tárhely gombok a Gépkezelő számára zárolva vannak. A Manager hozzáféréssel rendelkezik ezekhez a gombokhoz a jelszó megadása után. HOZZÁFÉRÉS A BEÁLLÍTÁS MENÜKHÖZ 1. Nyomja meg a zárolt gombot (Adatkezelés, GPS/Sorvezetés, Konzol, vagy USB) 2. Válassza a Manager címszót a legördülő menüből. Nyomja meg a gombot. 3. Adja meg a jelszavát. Nyomja meg a gombot. Ezután már hozzáférhet a beállítás menühöz. MANAGER KIJELENTKEZÉSE Nyomja meg: Gépkezelő gomb Azok a felhasználók, akik Manager-ként és Gépkezelőként egyaránt be vannak állítva, kijelentkezhetnek. Ezáltal újra zárolódik a hozzáférés a Beállítás és az USB menühöz. Ahhoz, hogy a következő táblaművelet végrehajtható legyen egy gépkezelőnek be kell jelentkeznie. 35

44 ELFELEJTETT JELSZAVAK Ha egy Manager elfelejti a jelszavát, megszűnik a hozzáférése a Beállítás menühöz. A technikai vevőszolgálat új jelszót tud generálni a kijelző sorozatszáma és firmware száma alapján. Új jelszó létrehozásához a következő adatokra van szükség: (A) Kijelző sorozatszáma (B) Fő revision szám A firmware verzió szám első számjegye. (C) Al revision szám A firmware verzió szám tizedesvessző utáni első számjegye. pl.: Verzió szám 4.5 Fő revison szám = 4 Al revision szám = 5 Az új jelszó a firmware verzió frissítéséig használható. Hogyan dönti el a technikai vevőszolgálat, hogy az új jelszót kérő személy valóban Manager-e? Megkérdezik a telefonálót, hogy a kijelzőn Manager-ként szerepel-e? Ha a válasz igen, a technikai vevőszolgálat létrehozza az új jelszót. Ha a telefonáló nemmel válaszol, egy Managert kérnek a telefonhoz, hogy azonosítsa a feloldásra váró kijelzőt. Mi van akkor, ha a felhasználó nem akarja megkockáztatni, hogy elfelejti a jelszót és így újat kell generálni? A kijelzőt nem kötelező jelszóval védeni, anélkül is megfelelően működik. A gépkezelőket jelszó nélkül is be lehet állítani korlátozott vagy egyedi hozzáférési engedélyezéssel. Tippek A Managerek jegyezzék fel a kijelzőhöz tartozó jelszavakat. A Gépkezelők jegyezzék fel személyes jelszavukat. Annak elkerülése érdekében, hogy a Gépkezelők jogtalanul férjenek hozzá a kijelzőhöz, mindig kérjék a Managerek segítségét a jelszavakkal kapcsolatban. 36

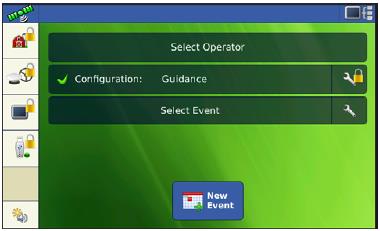

45 FŐOLDAL A KONFIGURÁLÁS UTÁN Esemény létrehozása után a Főoldal jelenik meg. Gépkezelő gomb- A felhasználó kiválaszthatja a Gépkezelőt a legördülő listából. A Gépkezelő adatai minden táblaművelethez hozzá lesznek rendelve. A gépkezelő adatait az Adatkezelési beállítások oldalon adhatja meg lásd Adatkezelés gomb a 19. oldalon. A felhasználó úgy is beállíthatja a kijelzőt, hogy a gépkezelő kiválasztása már bekapcsoláskor megtörténjen. Ha az aktív gépkezelő rendelkezik jelszóval, a gépkezelő kiválasztása már indításkor meg fog történni. A gépkezelő gomb végén található csavarkulcs megnyomásával szerkesztheti a gépkezelő adatait. Konfiguráció gomb- A gomb végén található csavarkulcs megnyomásával adhatja meg vagy módosíthatja a konfigurációs beállításokat. A GPS külpontosság a GPS vevőkészülék géphez és munkagéphez viszonyított elhelyezkedését határozza meg. Munkagép szélessége- A felhasználó megadhatja a monitoron megjelenő munkagép szélességét a pontos lefedettség térképezés érdekében. Munkagép kapcsoló- A felhasználó beállíthatja, hogy a munkagépkapcsoló állapota alapján a területre vonatkozó feladatok ki és bekapcsoljanak. Esemény gomb- A felhasználó kiválaszthat egy eseményt a megjelenő listából. A gomb végén található csavarkulcs megnyomásával átnevezheti vagy törölheti a határokat. Új esemény gomb- új eseményt hoz létre Térkép gomb- a térkép oldalt nyitja 37

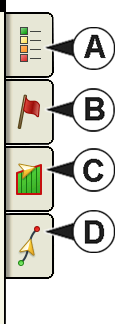

46 FUTTATÁS OLDALAK A Térkép oldal megjelenése változhat az Ön egyedi működési konfigurációjától és az adott táblaművelettől függően. A feladat mezőben, a kijelző különböző funkcióitól függően jelennek meg a gombok. Ezek a gombok és állapot jelzések lehetnek: Főoldal, Térképezés, AutoSwath, Adatrögzítés, Kiegészítő Bemenet Állapota. A gombok zöld háttérrel jelennek meg, ha Ön éppen azt a menüt használja, egyébként kék hátterűek. Főoldal gomb- A gomb megnyomásával a Főoldalra ugorhat. Térkép gombok- A térkép bármely pontját megnyomva aktiválhatja a térkép gombokat. KÖZEL NÉZET TÁVOLI NÉZET PERSPEKTIVIKUS NÉZET Megjegyzés: A perspektivikus nézet csak akkor érhető el, ha a sorvezetés aktív. Adatrögzítés állapot gomb- A gomb megnyomásával ki- és bekapcsolhatja az adatrögzítést. BE KI A Kormányzás ikon mutatja, hogy az automata kormányzási rendszer bekapcsolt, kikapcsolt, vagy készenléti állapotban van-e. A kijelzőn a következő ikonok jelennek meg: Kormányzás- BE Zöld, ha az automata kormányzás be van kapcsolva. Kormányzás- Készenlétben Szürke, ha az automata kormányzás ki van kapcsolva, de készenléti üzemmódban van. 38

47 Kormányzás- nincs készenlétben Szürke, piros áthúzott körrel, ha az automata kormányzás ki van kapcsolva és nincs készenlétben. Megjegyzés: További információkért lásd Sorvezetés a 71. oldalon. GPS JEL KIJELZŐ A GPS gomb a Térkép oldal bal felső sarkában található, színei a következők lehetnek: Differenciál GPS jel Zöld, ha differenciál GPS jelet kap. GPS- Nem differenciál jel Sárga, ha nem differenciál GPS jelet kap. Nincs GPS jel Szürke, ha nem kap GPS jelet. ParaDyme és GeoSteers robotpilótáknál Flex üzemmódban a Flex Mód ikon látható. A Flex mód automatikus kormányzásnál a pozíciótartás folyamatosságát biztosítja, így segít megtartani az automata kormányzást. Kisebb pontossági módba áll át, ha elveszíti a nagyobb pontossági módot, például az RTK rádiós kapcsolatot. Flex Mód- BE (ZÖLD) Flex Mód- Túlhaladott (SÁRGA) Megjegyzés: További információkért lásd ParaDyme Insert. A Berendezés adatai gomb a Berendezés adatai, a Memória, a Kijelző és a Kijelző diagnosztika oldalakat nyitja meg. Megjegyzés: További információkért lásd Berendezések adatai az 53. oldalon. Gép ikon Nagyítás A Gép ikon egy körben lévő nyilat ábrázol, ha a Térkép oldal nagyított nézetében látható. A gép aranyszínű háromszögként jelenik meg, ha a Térkép oldal Közel nézetben látható. Az ikon megjelenése attól függ, hogy a táblán történik-e adatrögzítés. 39

48 Gép ikon- adatrögzítés Amikor a gép adatokat gyűjt, a munkagép egy zöld sávként jelenik meg a gép mögött. Gép ikon- nincs adatrögzítés Ha a gép nem rögzít adatot, akkor a munkagép ikon szürke sávként jelenik meg. A Térkép oldalon a négyzethálós terület megnyomásakor, négy nyíl jelenik meg a jobb alsó sarokban. A nyilak a bal oldali képen láthatók. A nyilak nyomogatásával a térkép középpontját mozdíthatja el az adott irányba. A Térkép oldal jobb oldalán található Zoom Készlet ikon egy nagyítót ábrázol. A + gomb megnyomásával növelheti a térkép méretarányát. A gomb megnyomásával csökkentheti a térkép méretarányát. A négy nyíl megnyomásával újra középre helyezheti a térképet és a méretarány visszaáll az alapértelmezett állapotba. TÉRKÉPEZÉS ESZKÖZTÁR A Térkép oldal bal felső részén található a Térképezés eszköztár. Nyomja meg bármelyiket a négy gomb közül és az eszköztár kinyílik. Az eszköztár a következő gombokat tartalmazza: (A) Jelmagyarázat (B) Jelzőpontok (C) Tábla (D) Sorvezetés A Jelmagyarázat, Jelzőpontok és Tábla gombok részletezését ebben a fejezetben olvashatja. A Sorvezetés gomb részleteit lásd Sorvezetés a 71. oldalon. Jelmagyarázat fül A Térképezés eszköztár tetején nyomja meg a Jelmagyarázat fület és megjelenik a Jelmagyarázat. 40

49 Jelmagyarázat- Lefedettség Jelmagyarázat választás Nyomja meg a Jelmagyarázat Beállítás (csavarkulcs) gombot és megjelenik a Jelmagyarázat beállítás oldal, ahol a szükséges beállításokat tudja elvégezni. Térkép törlése Véglegesen eltávolítja a képernyőn látható térképet az aktív táblaműveletből, de a rögzített adatok továbbra is az USB meghajtóra exportálhatók. FIGYELEM! Ha törli a térképet, az adatokat nem tudja visszaszerezni. Hivatkozás betöltése A táblában korábban végrehajtott műveletek térképeinek listáját tölti be. Jelzőpontok fül A Jelzőpontok olyan objektumok gyűjteménye, melyek elérhetők a Térképezési eszköztárban, a Jelzőpontok fül alatt. A Jelzőpontok segítségével egy tábla sajátosságait jelölő pontokat térképezhet fel és adhat meg. Nyomja meg azt az adott jelölést, amit a térképen használni szeretne. Ha nem látható azonnal az összes jelzőpont a képernyőn, nyomja meg a gombot a többi jelzőpont megtekintéséhez. 41

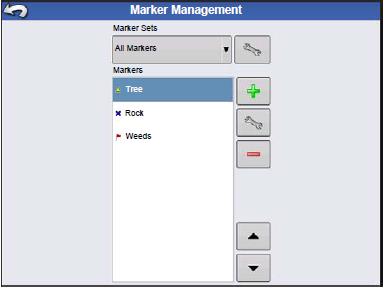

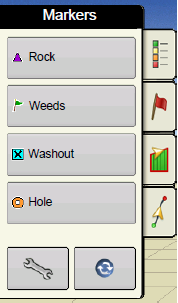

50 Jelzőpontok szerkesztése Jelzőpont készlet A gomb megnyomásával hozhat létre, nevezhet el és törölhet jelzőpont készleteket. Jelzőpontok A gombbal jelzőpontot adhat hozzá. A gombbal jelzőpontot szerkeszthet. A gombbal jelzőpontot távolíthat el. Ha több jelzőpont ikont használ, a / gombbal navigálhat közöttük. Jelzőpont létrehozásakor és szerkesztésekor használja a Georeference Note gombot, ha Tábla jegyzetet szeretne hozzáadni ahhoz a GPS ponthoz, ahová a jelzőpontot elhelyezte. Tábla fül A Tábla fül segítségével a felhasználó táblahatárokat, táblaszéleket és topográfiai térképeket hozhat létre. Táblahatár A Táblahatár gomb megnyomásával a Táblahatár Opciók oldalt jelenítheti meg. 42

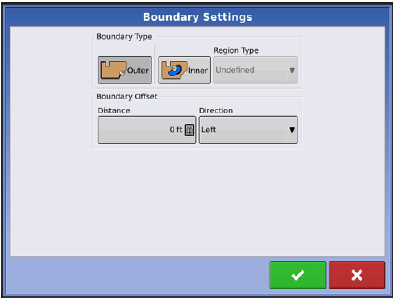

51 A Táblahatár Opciók oldalon Táblahatárokat importálhat, Táblahatárokat exportálhat, és Törölheti az összes táblahatárt. A gomb megnyomásával a Táblahatár Beállítások oldalra léphet. Egy meglévő régió kijelölésével és a gomb megnyomásával törölheti a kiválasztott régiót. meghajtóra vagy az USB meghajtóról. Az Import és Export gombokkal régiókat helyezhet át az USB Összes Táblahatár Törlése. A Mindent töröl gomb megnyomásával véglegesen törölheti az összes Táblahatár adatot az adott tábláról. FIGYELEM! Ha törli az adatokat, később nem tudja azokat visszaállítani. Táblahatár beállítások A Táblahatár típusa rész alatt kiválaszthatja, hogy Külső vagy Belső táblahatárt hoz létre. A Külső táblahatár beállítással az egész tábla határát vázolhatja fel. A Belső táblahatár beállítással olyan jellemzőit adhatja meg a táblának, mint csatornák vagy épületek. Táblahatár létrehozása 1. A két Táblahatár típusa gomb egyikének megnyomásával válassza ki, hogy Külső vagy Belső táblahatárt kíván-e létrehozni. 2. Ha a Belső táblahatárt választja, használja a Régió típusa legördülő menüt a határ típusának kiválasztásához. Ezek lehetnek: Út, Tó, Csatorna, Épület, Nem meghatározható. 3. A Táblahatár Külpontosság lehetőséggel a GPS antenna középvonalától balra vagy jobbra is hozhat létre határvonalat az Ön által megadott távolságban. 4. Nyomja meg a gombot Táblahatár indításához. 43

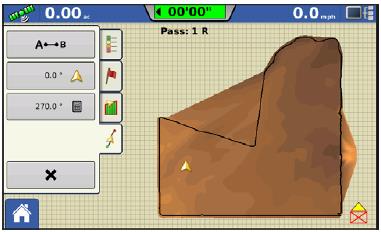

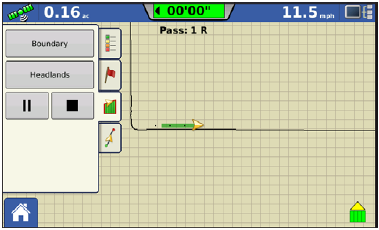

52 5. Táblahatár létrehozása közben a Megállítás/Újraindítás gomb és a Stop gomb megjelenik a Tábla fül tetején. 6. Nyomja meg a Stop gombot táblahatár befejezéséhez. A képernyőn válasszon a Mentés, Folytatás és Elvetés lehetőségek közül. Táblahatár megállítása Táblahatár készítésekor a Táblahatár megállítása gomb megnyomásával egyenes vonalat húzhat két pont között. Álljon a géppel az egyik ponthoz, nyomja meg a Táblahatár megállítása gombot, majd menjen a géppel a másik ponthoz. Amikor megnyomja a Táblahatár újraindítása gombot, egy egyenes vonal jön létre az aktuális tartózkodási pontja és az előző pont között. Felvezető területek A Tábla fülön található Felvezető területek gomb megnyomásával juthat a Táblaszél opciók oldalra. Táblaszélek engedélyezése- a jelölőnégyzet használatával kapcsolhatja ki és be a Táblaszélek funkciót Munkagép-szélességek beállítása- a munkagép szélességének megadásával állíthatja be a táblaszélek szélességét Távolság beállítása- a távolság megadásával szintén a táblaszél szélességét állíthatja be Távolság-figyelmeztetés- a táblaszéltől mért távolság, amikor a kijelző figyelmezteti a felhasználót a táblaszél közeledésére Figyelmeztetési idő- beállíthatja, hogy a táblaszél elérése előtt hány másodperccel küldjön a kijelző figyelmeztetést Topográfia A kijelző segítségével olyan referencia pontokat adhat meg a táblában, melyek a tengerszint feletti magassághoz viszonyítva magassági szintezést hoznak létre. A pontos adatok begyűjtéséhez RTK GPS jelre van szüksége. A térképezési szoftverről adatokat is importálhat a kijelzőre.agsetup fájlokon keresztül. A Topográfia gomb megnyomásával a Topográfia oldalt nyithatja meg, ahol elvégezheti a Topográfia funkció beállításait. 44

53 Topográfia oldal 45 Új felmérés gomb- a gomb megnyomásával új magassági szint mérést hozhat létre Hozzáadás a kiválasztotthoz gombmegnyomásával egy már meglévő felméréshez adhatja hozzá az adatokat Mínusz (-) gomb- topográfiai felmérést törölhet a gombbal Engedélyezés jelölőnégyzet- a magassági szintezést kapcsolhatja be és ki a gomb segítségével. (Az Engedélyezés jelölőnégyzet ugyanúgy működik, mint a Térkép Opciók oldalon található Topográfia jelölőnégyzet- lásd lejjebb.) Beállítás aktivra- válassza ki a kívánt felmérést a listából, majd a gomb segítségével aktiválja azt. A Topográfia oldalon található Engedélyezés jelölődoboz használatával, vagy a Térkép Opciók oldalon található Topográfia jelölődoboz használatával (lásd Jelmagyarázat fül a 40. oldalon) bármilyen táblaművelet során ki- és bekapcsolhatja a magassági szinteket. Ez az opció hasznos adatokkal szolgálhat az Ön számára, amennyiben szabad szemmel nem jól láthatók a tábla magasabban és alacsonyabban fekvő részei. Valószínűleg a Felmérés és a Talajművelés műveletek során veszi legnagyobb hasznát ennek a funkciónak. Csak akkor tud magassági felméréseket végezni, ha rendelkezik RTK GPS kapcsolattal. Ekkor tudja begyűjteni a hosszúsági/szélességi és a tengerszint feletti magasságra vonatkozó adatokat a táblán történő áthaladás során. Menetsebességtől és iránytól függetlenül, 3 méterenként helyezhet el pontokat. Ha az adatgyűjtést vetési vagy kijuttatási táblaművelet során végzi, miközben Autoswathot használ, a táblahatáron kívül is rögzítésre kerülnek a pontok (pl. egy fűvel benőtt csatornában), hogy a legtöbb adatot megszerezhesse a tábláról. A következőkben tippeket olvashat arra vonatkozóan, hogy a lehető legjobb magassági szint felmérést végezhesse egy adott táblán. A fogásokat legfeljebb 19 méterre helyezze egymástól, minél kisebb a távolság, annál jobb az eredmény. A tábla legmélyebben fekvő részén kezdje a felmérést, majd szabályos fogásokat követve szelje át a táblát. Ha a szintezést drénező ekére szerelt antennával végzi, bizonyosodjon meg arról, hogy az eke teljesen fel van emelve. Ha túl gyorsan halad függesztett ekékkel, az rázkódást idézhet elő, ami befolyásolja az eredmény minőségét.

54 Ha betakarítás közben végzi a szintezést, a térkép csíkos/sávolt lehet, hiszen a tartály telítődése és kiürülése befolyásolja az antenna magasságát. A magassági adatok begyűjtését végezheti az egész táblán, vagy annak kisebb részein is. Ezáltal a kisebb egységeket nagyobb részletességgel tudja vizsgálni. Lehetősége van már meglévő magassági mérésekhez új pontokat hozzáadni és elmenteni azokat. Egyszerre csak egy magassági mérés lehet aktív. Ha exportálni kívánja a felmérést.agsetup, vagy.agdata fájlként, akkor az aktív felmérés fog exportálódni, a nem aktív felmérések a kijelzőn maradnak. Bármikor eltávolíthatja a magassági méréseket és újakat gyűjthet be. Miután begyűjtötte a referenciapontokat, azok magassági szintekké alakulnak át, melyek piros, fehér, kék vagy barna színnel lesznek jelölve. Lásd Jelmagyarázat fül a 40. oldalon. A piros, fehér, kék színnel jelölt jelmagyarázatban a sötétkék színárnyalatok jelölik az alacsonyabban fekvő területeket, a piros szín a magasabb szinteket jelöli. A fehér szín az átmeneti területeket jelöli. A barna színnel jelölt jelmagyarázatban a sötétebb barna mutatja az alacsony terülteteket, a világosbarna a magasabb részeket. Azt is beállíthatja, hogy hány fokozatból álljon a színskála, ami a kívánt területet jellemzi. A tábla magassági szintjeinek feltérképezése során a pontok kijelölése 3 méterenként történik. 30 méterenként egy fekete pötty fog megjelenni a kijelzőn. Ha a referencia pontok begyűjtése során a GPS korrekció állapota más lesz, mint RTK, az adatrögzítés átmenetileg felfüggesztésre kerül. Az RTK jel észlelésekor az adatgyűjtés automatikusan folytatódik. Bármikor megszakíthatja vagy kikapcsolhatja a magassági mérést, majd újraindíthatja, ha szükséges. Ha elfelejti leállítani az adatgyűjtést, amikor elhagyja a táblát, egy üzenet jelenik meg a kijelzőn, ami arról tájékoztatja, hogy az adatgyűjtés még aktív és lehetősége van folytatni vagy befejezni azt. Szabálytalan alakú táblákon a magasság jelzés azokon a területeken is megjelenik, ahol nem haladt át a traktorral. 46

55 47

56 48

57 KÜLSŐ MEGHAJTÓ KÜLSŐ TÁRHELY MŰVELETEI A Külső tárhely műveletei gomb megnyomásával másolhatja a tábla adatokat, frissítheti a kijelző firmware-t, valamint importálhat, exportálhat és kezelhet fájlokat. FIRMWARE FRISSÍTÉSE Nyomja meg: Főoldal gomb > Külső tárhely gomb > Firmware frissítés gomb >.fw2 fájl az USB meghajtón > Ellenőrző gomb A Firmware frissítés gomb megnyomásával a kijelző firmware-t frissítheti az USB meghajtón tárolt.fw2 fájllal. A Fájl kiválasztása oldalon, az USB meghajtón tárolt összes fájl listájából keresse ki a.fw2 kiterjesztésű fájlt. Kijelölés után, az oldal jobb felső részén található dobozban láthatja az adott fájl verzióját. Nyomja meg a gombot a folytatáshoz, és a Frissítés oldal tájékoztatja Önt a frissítés elindításáról. A Frissítés Kész oldalon nyomja meg a gombot. FIGYELEM! Frissítés közben ne szüntesse meg a kijelző áramellátását. FÁJLOK IMPORTÁLÁSA Nyomja meg: Főoldal gomb > Külső tárhely gomb > Fájlok importálása gomb A Fájl kiválasztása oldal jelenik meg. A görgetősáv segítségével válassza ki az importálni kívánt fájlt. A következő fájlformátumokat importálhatja:.agsetup Kijelzőről kijelzőre vagy SMS-ről kijelzőre történő adatátvitelhez. Helyettesíti MSF, IBY, PAT, IRX, REF A következő elemek teljes szinkronizálását teszi lehetővé: Adatkezelési adatok (Termelők, Gazdaságok, Táblák, Szezonok, Gépkezelők) Termékek és Termék keverékek Táblahatárok Sorvezetés minták 49

58 Jelzőpont készletek és Jelzőpontok Megjegyzés: Ne használja az IBK-t a kijelző teljes másolására. Használja az AGSETUP-ot..AGDATA Az összes adatot tartalmazza az SMS-ben történő teljes archiváláshoz. Tartalmazza a rögzített működési adatokat. Használt tartozékok Használt termékek Rögzített jelzőpontok Táblahatárok Sorvezetés minták Rugalmas export opciók A termelő által exportálható FÁJLOK EXPORTÁLÁSA.AGSETUP Nyomja meg: Főoldal gomb > Külső tárhely gomb > Beállítási fájl exportja Kijelzőről kijelzőre vagy SMS-ről kijelzőre történő adatátvitelhez. Helyettesíti MSF, IBY, PAT, IRX, REF A következő elemek teljes szinkronizálását teszi lehetővé: Adatkezelési adatok (Termelők, Gazdaságok, Táblák, Szezonok, Gépkezelők) Termékek és Termék keverékek Táblahatárok Sorvezetés minták Jelzőpont készletek és Jelzőpontok Megjegyzés: Ne használja az IBK-t a kijelző teljes másolására. Használja az AGSETUP-ot..AGDATA Nyomja meg: Főoldal gomb > Külső tárhely gomb > Adat fájl exportja Az összes adatot tartalmazza az SMS-ben történő teljes archiváláshoz. Tartalmazza a rögzített működési adatokat. 50

59 Használt tartozékok Használt termékek Rögzített jelzőpontok Táblahatárok Sorvezetés minták Rugalmas export opciók A termelő által exportálható FÁJLOK KEZELÉSE Nyomja meg: Főoldal gomb > Külső tárhely gomb > Fájlok kezelése A görgetősáv segítségével megtekintheti az összes fájlt és mappát. Az oldal alján található sáv az USB meghajtó szabad memóriáját mutatja. Fájlok törléséhez jelölje ki a törölni kívánt fájlt és nyomja meg a gombot. A Memóriakezelés oldal figyelmezteti Önt, hogy a kiválasztott fájl végleg törlésre kerül. Nyomja meg a gombot a fájl végleges törléséhez. 51

60 52

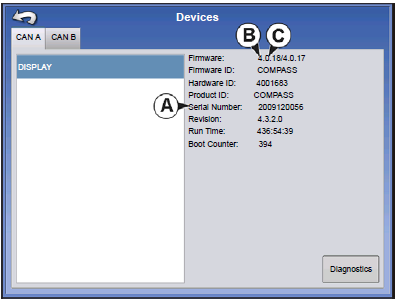

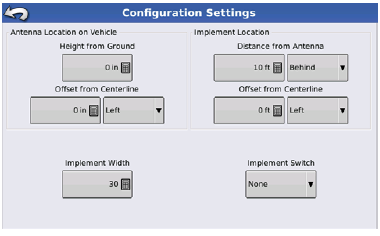

61 ESZKÖZÖK ESZKÖZÖK ADATAI A kijelző jobb felső sarkában található Eszközök gomb megnyomásával az Eszközök oldal jelenik meg. A Technikai vevőszolgálat kérheti, hogy ezeket az oldalakat probléma meghatározásra használja. BERENDEZÉSEK Az Eszközök oldalon a CAN A és CAN B bus (CAN B az ISOBUS-hoz tartozik) rendszerhez csatlakoztatott modulokat találja. A adott berendezés kiválasztásával megjelenítheti annak hardver és firmware adatait. A Berendezés adatok tartalmazzák: Firmware verzió, Firmware azonosító, Hardver azonosító, Sorozatszám, Átdolgozás, Működési idő (óra:perc:másodperc), Betöltések (Boot) száma. Megjegyzés: Ellenőrizze, hogy az összes hardver modul megjelenik-e a CAN berendezés listán. KIJELZŐ DIAGNOSZTIKA A Kijelző diagnosztika oldal megjelenítéséhez nyomja meg a Diagnosztika gombot a Berendezések oldalon. Itt találja a rendszer használt és szabad memóriaállapotával kapcsolatos adatokat. 53

62 54

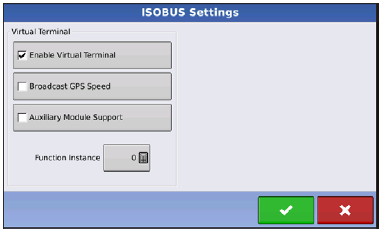

63 VIRTUÁLIS TERMINÁL (opcionális) A kijelző az ISO (ISOBUS) Virtual Terminal szabvánnyal kompatibilis. Ez engedélyezi számos ISOBUS kompatibilis eszköz támogatását. A Virtuális Terminál funkció lehetővé teszi, hogy a kompatibilis eszközök felhasználói felülete láthatóvá és szabályozhatóvá váljon a kijelzőn. SZAKKIFEJEZÉSEK ISOBUS Working Set Egy vagy több ISOBUS modul, ami a munkagép funkcióit szabályozza. Working Set Master (WSM) A fő modul, ami a VT (Virtuális Terminál) és a Working Set közötti összes kommunikáció koordinálásáért felelős, beleértve az Object Pool betöltését a VT képernyőjén. Object Pool Az ISOBUS modulok által megjelenített grafikus elemeket definiálja. VIGYÁZZ!: Mielőtt egy ISOBUS eszközt működtet a kijelzőn, olvassa el a gyártó kezelési útmutatóját és kövesse a biztonsági előírásokat. Amikor a kijelzőt ISOBUS eszközzel használja, a kijelzőn megjelenő adatokért és funkciókért az ISOBUS eszköz gyártója a felelős. FIGYELMEZTETÉS: Az OnTrac2+ a CAN A-t használja a kommunikációhoz, függetlenül a Virtuális Terminál CAN B kommunikációjától. Ezek a rendszerek egyszerre is használhatók. Ellenőrizze, hogy melyik hardver lett telepítve. A Virtuális Terminál engedélyezése: Nyomja meg: Főoldal gomb > Kijelző gomb > ISOBUS Beállítások > Virtuális Terminál engedélyezése jelölődoboz Virtuális Terminál engedélyezésekor a ikon jelenik meg a feladat sávban. Az ikon nyomogatásával váltogathat a Virtuális Terminál futtatási oldala, valamint a kijelző többi funkciója között. GPS Sebesség A doboz kijelölésével a munkagép a kijelző által összegyűjtött GPS menetsebességet használja. Kiegészítő modul támogatás Munkagép funkciók hozzárendelése ISO kompatibilis bemenetekhez. 55

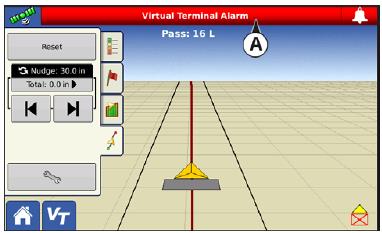

64 Virtuális Terminál működési példányszám Mindig állítsa 0-ra, kivéve, ha többszörös VT van az ISO Buson. Ebben az esetben használja a gombot a példányszám változtatásához. Indítsa újra a kijelzőt. Amikor egy ISOBUS kompatibilis eszközt először csatlakoztat a kijelzőre, az eszköz fő modulja (WSM) a grafikus kezelőfelületet, az úgynevezett Object Pool-t küldi a kijelzőre. Az Object Pool betöltését Állapot sáv (A) mutatja. A folyamat néhány percet is igénybe vehet a betöltendő Object Pool-ok számától függően. Betöltés után az Object Pool-okat a kijelző memóriája tárolja. Az eszközök az (A) és (B) gombok megnyomásával külön-külön is elérhetők. Lépegetés az oldalak közt. Az oldal nem jelenik meg, csak ha tíznél több gomb van jelen. A Virtuális Terminál beállítás oldalt nyitja. Kiegészítő hozzárendelés Munkagép funkciók hozzárendelése ISO kompatibilis bemenetekhez. Virtuális Terminál törlése A gomb megnyomásával a gépkezelő, a munkagép WSM-ről, a kijelzőre küldött Object Pool-okat törölheti. Az Object Pool-ok törlését követő alkalommal, mikor a munkagépet a kijelzőhöz csatlakoztatja az Object Pool-ok újra a kijelzőre kerülnek. A gomb megnyomásakor egy figyelmeztető párbeszéd ablak jelenik meg, a következő üzenettel: Bizos benne, hogy az összes Virtuális Terminál eszközről törli a mentett felhasználói felület fájlokat? A következő csatlakoztatás alkalmával az összes eszköz újraküldi a felhasználói felületét. 56

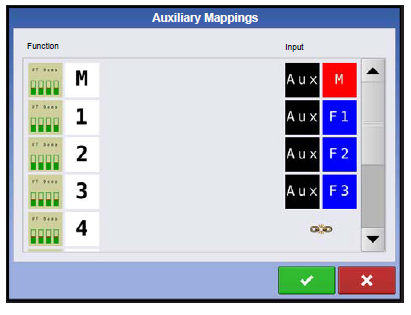

65 KIEGÉSZÍTŐ HOZZÁRENDELÉS Nyomja meg: Virtuális Terminál (VT) gomb > Beállítás (csavarkulcs) gomb > Kiegészítő hozzárendelések gomb Rendelje hozzá a munkagép funkciókat az ISO kompatibilis bemenetekhez. A Kiegészítő Térképezés oldalon található funkciók és bemenetek száma a kijelzőre csatlakoztatott munkagép és bemenet eszközöktől függ. Megjegyzés: A munkagép funkciókat nem lehet az Ag Leader kapcsolókhoz térképezni. VT RIASZTÁSOK ÉS HIBAKÓDOK Ha a kijelző hibakódot észlel, a Virtuális Terminál Riasztás (A) felirat jelenik meg, a kijelző felső részén található Állapot sorban. Amikor a riasztás aktiválódik a Virtuális Terminálon, a kijelző a Virtuális Terminál Riasztás felirat villogásával fogja ezt jelezni. A riasztást tudomásul vételéhez és leállításához nyomja meg a gombot. A gomb csak riasztás esetén látható. 57

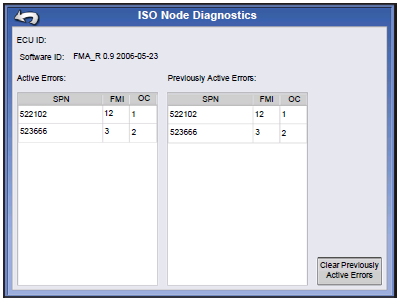

66 Az Eszközök oldal a következő adatokat tartalmazza: (A) A figyelmeztetés ikon a hibás modult jelöli. (B) Tartozék típusa (C) ECU sorozatszám (D) VT gyártó, név és kód A Diagnosztika gomb megnyomásakor az ISO Csomópont Diagnosztika ablak jelenik meg, ami a következő adatokat tartalmazza: OC (Occurance Count) Előfordulások száma SPN (Suspect Parameter Number) Gyanús Paraméter szám = Hiba száma FMI (Fault Mode Indicator) Hiba típusának jelzése = Hiba állapota DTC (Diagnostic Trouble Code) Diagnosztikai hibakód = Az SPN és az FMI számok kombinációja. Pl.: A tartozék felhasználói kézikönyvében megtalálja a hiba leírását a DTC alapján. 58

67 GPS GPS GOMB Táblaművelet végzésekor az Állapotsor bal felső részén található GPS (műhold) gomb zöld színű, ami azt jelenti, hogy Ön differenciál GPS jelet kap. Ha az ikon sárgára vált, Ön továbbra is kap GPS jelet, de az nem differenciál; a GPS jel elvesztése esetén az ikon szürke lesz. Mindkét esetben érdemes ellenőrizni a GPS beállításokat. BEÁLLÍTÁS Nyomja meg: Főoldal gomb > GPS gomb Sorvezetés/Kormányzás, LED-sor beállítás, Sorvezetéshez szükséges differenciál korrekció További információkért lásd Sorvezetés a 71. oldalon. GPS BEÁLLÍTÁSOK Nyomja meg: Főoldal gomb > GPS gomb > Vevőkészülék beállítás (csavarkulcs) gomb 59

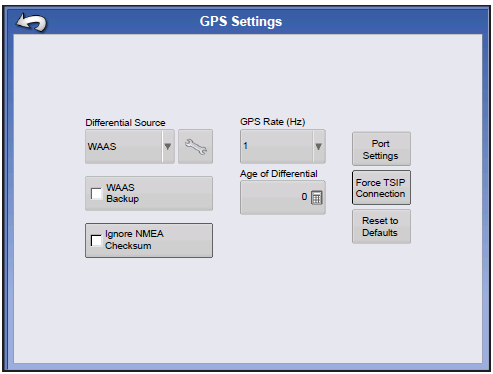

68 Megjegyzés: OmniSTAR jelforrás használatakor, lásd OmniSTAR beállítások a 61. oldalon. Differenciál jelforrás Válasszon a WAAS/EGNOS, Műholdas (OmniSTAR ) vagy Beacon (Parti őrség) differenciál jelforrások közül. Csavarkulcs gomb A gomb megnyomásakor különböző beállítási ablakok nyílnak meg, attól függően, hogy OmniSTAR vagy Beacon jelforrást használ-e. NMEA Checksum mellőzése Jelölje ki a négyzetet, ha nem szeretne időszakos GPS hibaüzeneteket kapni. GPS arány (Hz) A legördülő menü a GPS antennából, a kijelzőbe jutó másodpercenkénti pozíció jelek számát mutatja. A legördülő menüből válassza ki a kívánt Hz értéket. Korrekció kora Az utolsó differenciál korrekciós jel érkezése óta eltelt időt mutatja. A gomb csak GPS csatlakoztatás esetén működik. Port beállítások A Soros Port beállítások oldalon a GPS kimenetet állíthatja be. További információkért lásd Soros Port beállítások a 63. oldalon. TSIP Kapcsolat kényszerítése Trimble TSIP GPS vevőhöz csatlakoztat. A gomb megnyomásával kényszeríti a portot a TSIP kommunikációval való kapcsolatra. Alapértékek visszaállítása A gomb megnyomásával a gyári alapértékeket állíthatja vissza a vevőkészüléken. Ezzel minden egyéni beállítás törlődik. 60

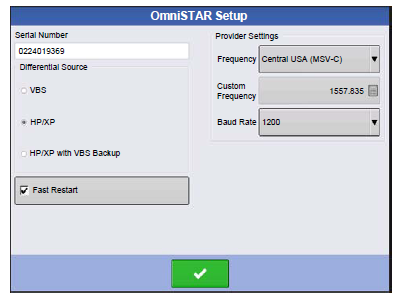

69 OMNISTAR BEÁLLÍTÁSOK Nyomja meg: Főoldal gomb > GPS gomb > Vevőkészülék Beállítás (csavarkulcs) gomb > OmniSTAR (Differenciál jelforrás legördülő menü) > Beállítás (csavarkulcs) gomb Megjegyzés: Ha GPS 2500 vevőkészüléket használ, olvassa el OmniSTAR Beállítások GPS 2500 a 62. oldalon. Megjegyzés: Az OmniSTAR differenciál jelforrás használatához elő kell fizetnie az OmniSTAR-ra. A műholdas differenciál korrekció beállításai az Ön földrajzi helyzetétől függnek. A beállítások részleteiről a következő oldalakon olvashat. További információkért lépjen kapcsolatba az OmniSTAR-ral. Sorozatszám /OmniSTAR felhasználói azonosító A dobozban a vevőkészülék sorozatszámát látja. Az Ön OmniSTAR felhasználói azonosítóját is megtalálhatja itt. Megjegyzés: Önnek ezt a számot kell megadnia, amikor kapcsolatba lép az OmniSTAR-ral a vevőkészülék telepítéséhez. Differenciál jelforrás A következő lehetőségek közül választhat: VBS, HP/XP, és HP/XP VBS backup-pal. A három lehetőségről részletesebben az alábbiakban olvasat. VBS- Az OmniSTAR VBS méter alatti pontosságú szolgáltatási szint. XP/HP- Az OmniSTAR XP szolgáltatás sokkal pontosabb, mint a VBS, de kissé pontatlanabb, mint a HP. Az OmniSTAR HP (High Performance) a legpontosabb a három szolgáltatás közül. XP/HP VBS backup-pal- Amennyiben ezt a lehetőséget választja és elveszti az XP/HP jelet, a vevőkészülék automatikusan átvált VBS-re. 61

70 Frekvencia A Frekvencia legördülő listából válassza ki azt a földrajzi régiót, ahol Ön tartózkodik. Ha Egyéni Frekvenciát szeretne megadni, nyomja meg az Egyedi gombot. Gépelje be a frekvencia számot a szövegdobozba. MEGJEGYZÉS: A kijelző nem rendelkezik egyedi frekvencia számokkal. Csak akkor írjon be számot, ha az OmniSTAR erre utasítja. Átviteli sebesség Azt a sebességet mutatja, amivel a vevőkészülék a műholdról érkező adatokat fogja. MEGJEGYZÉS: Az értéket hagyja mindig 1200-on, hacsak az OmniSTAR vagy a Technikai vevőszolgálat másra nem kéri. AutoSeed gyors újraindítás Ha kijelöli ezt a dobozt a gép leállítása előtt, a vevőkészülék a leállási időt arra használja fel, hogy megkeresse a megfelelő műholdakat a következő, gyors és hatékony indításhoz. Ez lecsökkenti a műholdas összehangoláshoz szükséges időt a bekapcsolás után, így növeli a hatékonyságot a táblán. MEGJEGYZÉS: Az AutoSeed technológia legjobb kihasználása érdekében érdemes a gépet olyan helye leállítani, ahol az tisztán rálát az égboltra. Ne mozdítsa el a gépet a következő beindítás előtt. OMNISTAR BEÁLLÍTÁSOK GPS 2500 Nyomja meg: Főoldal gomb > GPS gomb > Vevőkészülék Beállítás (csavarkulcs) gomb > OmniSTAR (Differenciál jelforrás legördülő menü) > Beállítás (csavarkulcs) gomb 62

71 Megjegyzés: Az OmniSTAR differenciál jelforrás használatához elő kell fizetnie az OmniSTAR-ra. A műholdas differenciál korrekció beállításai az Ön földrajzi helyzetétől függnek. A beállítások részleteiről a következő oldalakon olvashat. További információkért lépjen kapcsolatba az OmniSTAR-ral. Sorozatszám /OmniSTAR felhsználói azonosító A dobozban a vevőkészülék sorozatszámát látja. Az Ön OmniSTAR felhasználói azonosítóját is megtalálhatja itt. Megjegyzés: Önnek ezt a számot kell megadnia, amikor kapcsolatba lép az OmniSTAR-ral a vevőkészülék telepítésekor. Differenciál jelforrás VBS- Az OmniSTAR VBS méter alatti pontosságú szolgáltatási szint. XP/HP- Az OmniSTAR XP szolgáltatás sokkal pontosabb, mint a VBS, de kissé pontatlanabb, mint a HP. Az OmniSTAR HP (High Performance) a legpontosabb a három szolgáltatás közül. Gyors újraindítás Ha kijelöli ezt a dobozt a gép leállítása előtt, a vevőkészülék a leállási időt arra használja fel, hogy megkeresse a megfelelő műholdakat a következő, gyors és hatékony indításhoz. Ez lecsökkenti a műholdas összehangoláshoz szükséges időt a bekapcsolás után, így növeli a hatékonyságot a táblán. Megjegyzés: A Fast Restart technológia legjobb kihasználása érdekében érdemes a gépet olyan helyen leállítani, ahol az tisztán rálát az égboltra. Ne mozdítsa el a gépet a következő beindítás előtt. GGA (GLONASS) A doboz kijelölésével további GLONASS műholdak is megjeleníthetők. Automata frekvencia hangolás jelölődoboz A vevőkészülék automatikusan a legerősebb frekvenciát választja ki. Frekvencia A Frekvencia legördülő listából válassza ki azt a földrajzi régiót, ahol Ön tartózkodik. Ha egyedi frekvenciát szeretne megadni, nyomja meg az Egyéni gombot. Gépelje be a frekvencia számot a szövegdobozba. Megjegyzés: A kijelző nem rendelkezik egyéni frekvencia számokkal. Csak akkor írjon be számot, ha az OmniSTAR erre utasítja. Átviteli sebesség Azt a sebességet mutatja, amivel a vevőkészülék a műholdról érkező adatokat fogja. MEGJEGYZÉS: Az értéket hagyja mindig 1200-on, hacsak az OmniSTAR vagy a Technikai vevőszolgálat másra nem kéri. Konvergencia küszöb SOROS PORT BEÁLLÍTÁSOK Nyomja meg: Főoldal gomb > GPS gomb > Vevőkészülék Beállítás (csavarkulcs) gomb > Port Beállítások 63

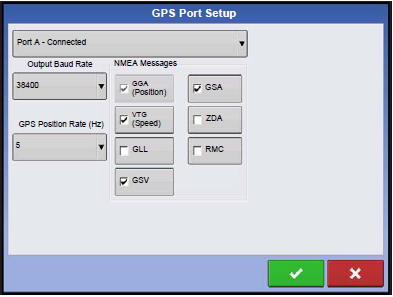

72 A Soros Port Beállítások oldalon állíthatja be a GPS kimeneteket. Az oldal megjelenése a GPS vevőtől függően változhat. Balra a GPS 1500 és 2500-as antenna Soros Port Beállítási oldala látható. Ennek a TSIP vevőkészüléknek a GPS Port Beállítás oldala ugyanolyan az A és B port esetén. Kimenet típusa Azt mutatja, hogy a vevőkészülék milyen protokollt használ. (NMEA vagy TSIP) Kimeneti Baud szám (átviteli sebesség) Azt mutatja, hogy a vevőkészülék milyen gyorsan kommunikál a kijelzővel. Az ideális szám az optimális működés érdekében vagy magasabb. Kimenet paritása Két állapota lehet: Odd és None TSIP használata esetén a helyes beállítás: Odd. NMEA használata esetén a helyes beállítás: None MEGJEGYZÉS: A paritás az adatok átvitel utáni sértetlenségét ellenőrző technikát jelöli. GPS Pos. Rate (Hz) GPS Pozíció gyakoriság Azt jelöli, hogy a kijelző másodpercenként mennyi pozíció adatot kap a GPS vevőtől. (Hzben mérve.) (Ez ugyanaz a szám, amit az Általános fül GPS Rate legördülő listájában találhatunk.) Output Rate (Hz) Kimeneti gyakoriság Azt mutatja, hogy a vevőkészülék milyen gyorsan továbbítja az adatokat a kijelzőhöz. A mező két értéket mutathat: 1 vagy ASAP. Az alapbeállítási érték 1 Hz. 64

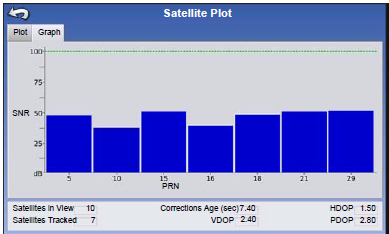

73 Az ASAP azt jelöli, hogy az érték több mint 1. NMEA Üzenetek Ezek a jelölődobozok olyan különböző kommunikációs protokollokat vagy formátumokat jelölnek, melyeket az NMEA (National Marine Electronics Association) határozott meg. Ezeket a GPS vevőkészülékek információs sorozatokban használják. Jelenleg a kijelző két NMEA üzenetformátumot használ: GGA és VTG. GGA: a pozíció koordinátái (hosszúsági és szélességi körök szerint) VTG: menetsebesség GSV, GSA: szükséges a Satellite Plot megtekintéséhez, de a GPS adatokhoz nem GLL, ZDA, RMC, MSS: Ezeket az NMEA üzenetformátumokat ne jelölje meg, hacsak nem kapcsolódik egy harmadik fél monitorához. GPS ADATOK A GPS jel diagnosztikai adatainak eléréséhez nyomja meg a GPS (műhold) gombot, ami az Állapotsor bal felső részében található. Az adatok ezután három fül alatt tekinthetők meg: Általános, Vevőkészülék és OmniSTAR. A következőkben ezeknek az oldalaknak a részletes leírását találja. GPS ADATOK - ÁLTALÁNOS FÜL Nyomja meg: GPS (műhold) gomb > Általános fül Szélesség, hosszúság, tengerszint feletti magasság Az aktuális pozíciót mutatja szélességi és hosszúsági adatokkal, valamint a tengerszint feletti magasságot. Menetirány A menetirányt jelöli fokokban. Műholdak száma Differenciál Ha TSIP vevőkészüléket használ, a differenciál állapot a differenciál jel forrását fogja mutatni. (pl.: WAAS, Beacon vagy OmniSTAR). Az üzenetmező jelölései lehetnek: Diff. Be vagy Diff. Ki. Diff. Be: Azt jelöli, hogy a vevőkészülék differenciál GPS-t fogad. Diff. Ki: Azt jelöli, hogy a vevőkészülék nem fogad differenciál GPS jelet. Ha RTK-t vagy NTRP-et használ, a differenciál állapot a következő állapotüzenetek egyikét fogja mutatni: 65 RTK Fixed: A ParaDyme modul érvényes RTK differenciál forrást kap. RTK Float: A ParaDyme modul a Bázis Állomásról kap adatokat, de a jel nem elég erős az RTK Fix-hez.

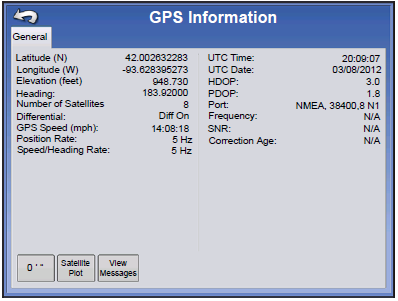

74 GPS sebesség Position Rate Pozíció gyakoriság Az a frekvencia, amivel a vevőkészülék a kijelzőhöz juttatja a pozíció szélességi és hosszúsági adatait. (GGA) Például, 5 Hz-nél a kijelző egy másodperc alatt ötször kap pozíció üzeneteket. Sebesség/Menetirány szám Az a frekvencia, amivel a vevőkészülék a kijelzőhöz juttatja a menetsebesség és a menetirány adatait. (VTG) Megjegyzés: A Position Rate és Sebesség/Menetirány szám legyen legalább 5 Hz sorvezetésnél vagy kormányzásnál. Hosszúsági és szélességi formátum megváltoztatása A gomb megnyomásával megváltoztathatja a hosszúsági és szélességi formátumokat. Megjelenítheti azokat fokokban, percekben és másodpercekben vagy tizedes fokokban. Üzenetek megtekintése A vevőkészüléktől érkező NMEA vagy TSIP üzenetek megtekintéséhez nyomja meg az Üzenetek megtekintése gombot. UTC idő Az UTC a Coordinated Universal Time kifejezés mozaikszava. Ez az atom idő szabvány rendkívüli pontossággal adja meg a helyi időt, szerte a világon. A világidő különböző verziói atomórákat használnak, hogy a Föld forgásából és keringéséből adódó pontatlanságokat korrigálják. A UTC-t a navigációban, a csillagászatban, a repülésben, az Interneten és az amatőr rádiózásban használják. Ha műholdról érkező adatokat fog, az UTC időnek automatikusan frissülnie kell. UTC dátum Ha műholdról érkező adatokat fog, az UTC dátumnak automatikusan frissülnie kell. HDOP (Horizontal Dilution of Precision - pontosság vízszintes gyengülése) A vízszintes GPS pozíció minőségét jelöli. Minél alacsonyabb a HDOP érték, az annál jobb minőséget jelent. PDOP (Position Dilution of Precision - pontosság pozíció gyengülése) Ez egy mértékegység nélküli mérőszám, ami megmutatja, hogy a műhold geometria mikor tudja a legpontosabb eredményeket biztosítani. Amikor a műholdak egymástól távol helyezkednek el az égbolton, a PDOP érték alacsony és a pozíciók sokkal pontosabbak. Amikor a műholdak egymáshoz közel helyezkednek el, a PDOP érték magas, és a pozíciók sokkal kevésbé pontosak. Az alacsonyabb PDOP szám, pontosabb pozíciót jelent. Port A kijelző és a GPS közti kapcsolat, ahogyan az, az üzenetformátumnál és az Átviteli sebességnél meg van adva. Frekvencia A Korrekció frekvencia azt a GPS műhold frekvenciát jelöli, amit a vevőkészülék használ. 66 Megjegyzés: WAAS használata esetén a Korrekció Frekvencia diagnosztika nem látható. SNR Ha a vevőkészüléke Beacon differenciál korrekciót használ, akkor a frekvencia és a jel-zaj arány látható. A jel-zaj arány a differenciál korrekciós jel erejét mutatja a háttérzaj nagyságához viszonyítva, ami zavarhatja a vételt.

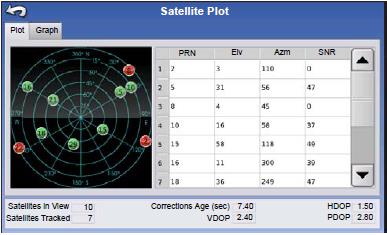

75 Korrekció kora A GPS vevőhöz érkező korrekciós jel utolsó frissülése óta eltelt idő. Megjegyzés: Ez az időtartam egy másodperctől néhány másodpercig terjedhet, az egyedi műholdas jelek tulajdonságaitól függően. Műholdak elhelyezkedése Nyomja meg: GPS (műhold gomb) > Általános fül > Műhold helyzetkijelzés A Műhold helyzetkijelzés funkció, helyzetkijelzést vagy grafikont ábrázolhat. Az oldalakon megjelenő adatok részletes diagnosztikai eszközként szolgálnak a műholdak eléréséhez. GPS elérhetőségi kérdések esetén a technikai vevőszolgálat kérheti ezen oldalak megtekintését. Műhold helyzetkijelzés- grafikon Megjegyzés: Differenciál GPS használatához, legalább négy elérhető műholdra van szükség. RTK differenciál jelforrás használatához legalább öt elérhető műholdra van szükség. GPS ADATOK- VEVŐKÉSZÜLÉK FÜL Nyomja meg: GPS (műhold) gomb > Vevőkészülék fül 67

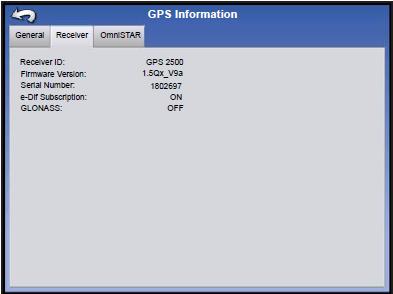

76 Vevőkészülék azonosító Firmware verzió Sorozatszám e-dif. előfizetés GLONASS GPS ADATOK- OMNISTAR FÜL Nyomja meg: GPS (műhold) gomb > OmniStar fül HP/XP lejárat dátuma HP/XP hátralévő idő VBS lejárat dátuma VBS hátralévő idő AutoSeed gyors újraindítás AutoSeed állapot Becsült pozíció hiba RTK/NTRIP adatok A következő adatok a második GPS Adatok oldalon jelenik meg: Konvergencia (%) Sikeres kommunikáció a Bázisállomás és a ParaDyme Roof modul között. Rádió teljesítmény A Bázisállomásról érkezett adatok százalékát mutatja. Távolság a bázistól A Bázisállomástól való távolságot mutatja mérföldben (kilométerben). Bázis csatorna A Bázisállomás csatorna azonosítóját mutatja. NTRIP (Csak NTRIP felhasználóknak) Két állapotot mutathat: Csatlakozva/ Nincs csatlakozva 68

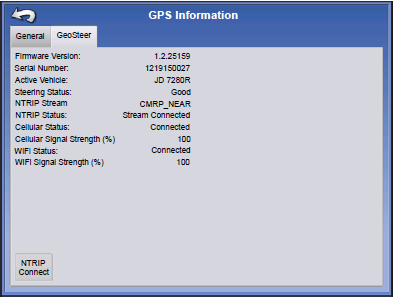

77 GPS ADATOK- NTRIP Nyomja meg: GPS (műhold) gomb > GeoSteer vagy ParaDyme fül NTRIP csatlakoztatás A kijelzőt az NTRIP korrekciós forráshoz csatlakoztatja. NTRIP Stream Hálózat mount pontja. NTRIP Status NTRIP csatlakozást mutatja; vagy Csatlakozva, vagy Nincs csatlakozva csatlakozva. Modem állapot A ParaDyme Mobil modem állapotát mutatja, vagy Csatlakozva, vagy Nincs Modem Jelerősség (%) 0 és 100% közti értéket mutat. WiFi Status A WiFi router állapotát mutatja; vagy Csatlakozva, vagy Nincs csatlakozva. WiFi Jelerősség 0 és 100% közti értéket mutat. GPS ADATOK RTK Nyomja meg: GPS (műhold) gomb Ezeken az oldalakon a Vevőkészülékkel és a Bázisállomással kapcsolatos adatokat találja. 69

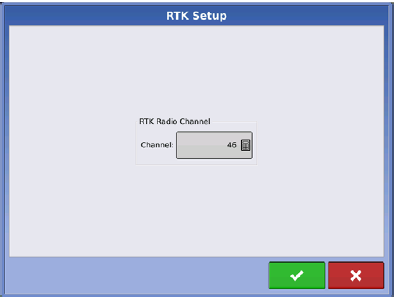

78 2500 RTK BEÁLLÍTÁS Nyomja meg: Főoldal gomb > GPS gomb > Vevőkészülék Beállítás (csavarkulcs) gomb Differenciál jelforrás Válassza az RTK opciót RTK Differenciál korrekcióhoz. Csavarkulcs gomb A gomb megnyomásával azt az oldalt nyitja meg, ahol az RTK rádió csatorna beállítását végezheti el. A Bázisállomást és a Rovert ugyanarra a csatornára kell állítania. NMEA Checksum mellőzése Jelölje meg a négyzetet, ha nem szeretne időszakos GPS hibaüzeneteket kapni. Alapértékek visszaállítása A gomb megnyomásával a gyári alapértékeket állíthatja vissza a vevőkészüléken. Ezzel minden egyéni beállítást törlődik. Funkciók feloldása A feloldó kódok megadásához nyomja meg a gombot. A kódokat az AgLeaderen keresztül vásárolhatja meg. Nyomja meg: Főoldal gomb > GPS gomb > Vevőkészülék Beállítás (csavarkulcs) gomb > Differenciál jelforrás Beállítás (csavarkulcs) gomb RTK rádió csatorna A gomb megnyomásával végezheti el az RTK rádió csatorna beállítását. A Bázisállomást és a Rovert ugyanarra a csatornára kell állítania. 70

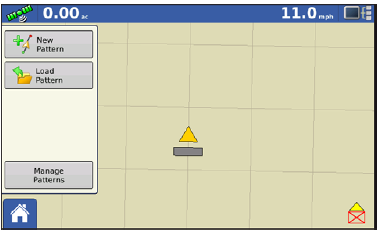

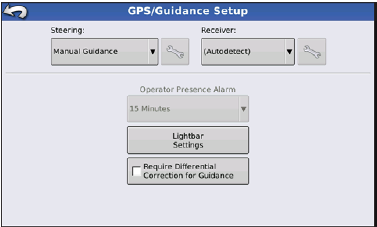

79 SORVEZETÉS SORVEZETÉS/KORMÁNYZÁS VEZÉRLÉS BEÁLLÍTÁS Nyomja meg: Főoldal gomb > GPS gomb Kézi sorvezetés Válassza ezt a lehetőséget, ha a sorvezetés LED sorral történik és manuálisan kormányozza a gépet. OnTrack2/OnTrack2 + További információkért lásd az OnTrack2 részt. ParaDyme Kormányzás További információkért lásd a ParaDyme részt. Gépkezelő jelenlét riasztás A Gépkezelő Jelenlét Riasztás kikapcsolja a sorvezetés vezérlést, ha a gépkezelő egy bizonyos ideig nem nyúl a kijelzőhöz. Használja a legördülő menüt az időtartam beállításához. Az idő letelte után a sorvezetés automatikusan kikapcsol. LED-sor beállítások További információkért lásd LED-sor beállítások a 71. oldalon. Sorvezetéshez szükséges differenciál korrekció Ha nincs kijelölve, a sorvezetés differenciál korrekció nélkül történik. A Sorvezetés fülön található Beállítás (csavarkulcs) gomb megnyomásával a választott sorvezető rendszer beállításait végezheti el. Megjegyzés: Ahhoz, hogy a sorvezetést a kijelzővel tudja használni, olyan GPS vevőkészülékkel kell rendelkeznie, melynek a GPS kimenete 5Hz vagy több. LED-SOR BEÁLLÍTÁSOK BEÁLLÍTÁS 71

80 Nyomja meg: Főoldal gomb > GPS gomb > LED-sor Beállítások gomb LED távolság Beállíthatja, hogy a LED- soron megjelenő négyzetek mekkora távolságot jelentsenek. 6 és 72 inch közötti értéket adhat meg. Üzemmód Követés és Húzás üzemmód közül választhat. Követés üzemmód- a traktor középen tartásához a LED- sor fényét kell követnie. Húzás üzemmód- a traktor középen tartásához az ellenkező irányba kell kormányoznia, mint ahogyan a LED- sor fényei mutatják. Külső LED- sor fényereje A / gombok nyomogatásával szabályozhatja az opcionális L160 külső LEDsor égőinek fényerejét. Az 1 szám jelöli a leghalványabb állapotot, a 10 a legfényesebbet; az alapbeállítás 5-ös. SORVEZETÉS FÜL A TÉRKÉPEZÉS ESZKÖZTÁRBAN Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) A Térképezés eszköztárban található Sorvezetés fülnél adhat meg új nyomvonalat, tölthet be egy már meglévő nyomvonalat, vagy adhatja meg a Sorvezetés Opciókat és Beállításokat. A fül máshogyan néz ki, miután létrehozott nyomvonalat, vagy betöltött egyet. Mielőtt nyomvonalat hozna létre, a Sorvezetés fül megjelenése a bal oldalon látható. Megjegyzés: Egy sorvezetés nyomvonal alapbeállítása, mindig az utolsóként használt lesz. A nyomvonalakat maximum 2000 láb (609 m) szélességben hozhatja létre. ÚJ NYOMVONAL EGYENES Nyomvonal kiválasztása 72

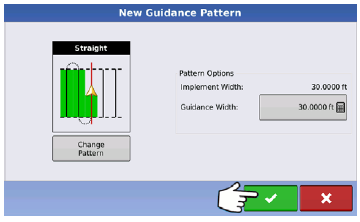

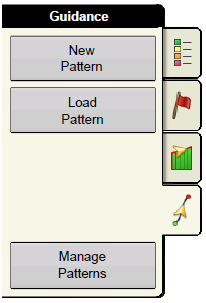

81 Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Új nyomvonal gomb > Egyenes nyomvonal kiválasztása A rendszer az utolsóként használt nyomvonalat tekinti alapértelmezettnek. A nyomvonal ikon megnyomásával választhat a különböző nyomvonalak közül. Munkagép szélesség (a Munkagép Beállításból) Sorvezetés szélességének megadása doboz Tramline engedélyezése jelölőnégyzet Nyomja meg a gombot. Automatikusan visszatér a Térkép oldalra. AB vonal létrehozása 2 pont használatával Nyomja meg a gombot az A pont kijelöléséhez. A pont kijelölésének helyét egy zöld pötty jelöli a térképen. A gomb szürke színűre vált, míg nem halad legalább 100 lábnyit. Megállítás- Nyomja meg a gombot a nyomvonal létrehozásának megállításához. Újraindítás- Nyomja meg a gombot a nyomvonal létrehozásának újraindításához. Törlés- Nyomja meg a gombot a nyomvonal létrehozásának törléséhez. Nyomja meg a gombot a B pont kijelöléséhez. Megjelenik az AB vonal a térképen, a B pontot egy piros pötty jelöli. AB vonal létrehozása aktuális pozíció és aktuális menetirány használatával A gomb megnyomásával, valamint az adott pozíció és a menetirány felhasználásával hozhat létre AB vonalat. A vonal az A pont előtt és mögött 1 mérföldes távolságban jön létre. AB vonal létrehozása aktuális pozíció és megadott menetirány használatával A gomb megnyomásakor az aktuális pozíciót használhatja fel, a menetirányt pedig Ön adhatja meg. A nyomvonal az A pont előtt és mögött 1 mérföldes távolságban jön létre. A nyomvonalak automatikusan mentésre kerülnek, amikor a traktor megfordul. További információkért lásd AutoSave a 81. oldalon. Megjegyzés: Egyenes AB vonalak esetén, ha egy fogás hosszabb, mint az előző, a kijelző automatikusan meghosszabbítja a sorvezetést a következő fogásoknál. 73

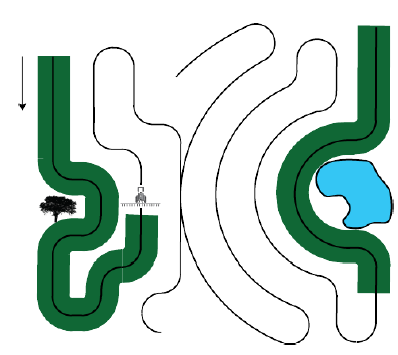

82 ADAPTÍV GÖRBE Az Adaptív görbét akkor használja, ha enyhe íveket kell követni a táblában, vagy ha akadályokat (B) kell kikerülni. Ez a nyomvonal a sorvezetést az utolsó megtett fogás (görbe) alapján végzi. Nyomvonal kiválasztása Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Új Nyomvonal gomb > Adaptív görbe Kiválasztása A rendszer az utolsóként használt nyomvonalat tekinti alapértelmezettnek. A nyomvonal ikon megnyomásával választhat a különböző nyomvonalak közül. Munkagép szélesség (a Munkagép Beállításból) Sorvezetés szélességének megadása doboz Nyomja meg a gombot. Automatikusan visszatér a Térkép oldalra. AB vonal létrehozása 2 pont használatával Nyomja meg a gombot az A pont kijelöléséhez. A pont kijelölésének helyét egy zöld pötty jelöli a térképen. A gomb szürke színűre vált, míg nem halad legalább 100 lábnyit. Megállítás- Nyomja meg a gombot a nyomvonal létrehozásának megállításához. Újraindítás- Nyomja meg a gombot a nyomvonal létrehozásának újraindításához. Törlés- Nyomja meg a gombot a nyomvonal létrehozásának törléséhez. Nyomja meg a gombot a B pont kijelöléséhez. Megjelenik az AB vonal a térképen, a B pontot egy piros pötty jelöli. Megjegyzés: A sorvezetés az ívelt fogásokon túlra is kiterjed. Ezáltal LED-es sorvezetés segítségével visszatérhet a fogásra, ha a gép túlhaladt a fogás végpontján. A kiterjesztett fogások nem jelennek meg a kijelzőn. 74

83 Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > Adaptív görbe fül Megadhatja a menetirány szögét, ami alapján a rendszer a következő fogást létrehozza. A Sorvezetés oldalon nyomja meg az Opciók gombot. Megjelenik a Sorvezetés Opciók oldal, itt nyomja meg az Adaptív görbe gombot. Az Új fogás legördülő menüben válassza az Irányváltoztatás lehetőséget, majd a segítségével adja meg az Irányküszöb értékét. A nyomvonalak automatikusan mentésre kerülnek, amikor a traktor megfordul. További információkért lásd AutoSave a 81. oldalon. AZONOS GÖRBÉK Az Azonos görbét akkor használja, ha enyhe íveket kell követnie a táblában. Ez a nyomvonal a sorvezetést az elsőként megtett fogás (görbe) alapján végzi. Nyomvonal kiválasztása Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Új nyomvonal gomb > Azonos görbe Kiválasztása A rendszer az utolsóként használt nyomvonalat tekinti alapértelmezettnek. A nyomvonal ikon megnyomásával választhat a különböző nyomvonalak közül. Munkagép szélesség (a Munkagép Beállításból) Sorvezetés szélességének megadása doboz Tramline engedélyezése jelölőnégyzet Nyomja meg a gombot. Automatikusan visszatér a Térkép oldalra. 75

84 AB vonal létrehozása 2 pont használatával Nyomja meg a gombot az A pont kijelöléséhez. A pont kijelölésének helyét egy zöld pötty jelöli a térképen. A gomb szürke színűre vált, míg nem halad legalább 100 lábnyit. Megállítás- Nyomja meg a gombot a nyomvonal létrehozásának megállításához. Újraindítás- Nyomja meg a gombot a nyomvonal létrehozásának újraindításához. Törlés- Nyomja meg a gombot a nyomvonal létrehozásának törléséhez. Nyomja meg a gombot a B pont kijelöléséhez. Megjelenik az AB vonal a térképen, a B pontot egy piros pötty jelöli. A nyomvonalak automatikusan mentésre kerülnek, amikor a traktor megfordul. További információkért lásd AutoSave a 81. oldalon. Megjegyzés: A sorvezetés az ívelt fogásokon túlra is kiterjed. Ezáltal LED- es sorvezetés segítségével visszatérhet a fogásra, ha a gép túlhaladt a fogás végpontján. A kiterjesztett fogások nem jelennek meg a kijelzőn. KÖR NYOMVONAL A Kör nyomvonalat olyan táblában használhatja, ami körpályán haladó berendezéssel van öntözve. Ezzel a nyomvonallal koncentrikus köröket tud leírni a tábla középpontja körül. A rendszer kiszámolja a tábla középpontját, de Ön is megadhatja a középpont szélességi és hosszúsági adatait, ha azok ismertek. Nyomvonal kiválasztása Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Új nyomvonal gomb > Kör nyomvonal Kiválasztása A rendszer az utolsóként használt nyomvonalat tekinti alapértelmezettnek. A nyomvonal ikon megnyomásával választhat a különböző nyomvonalak közül. Munkagép szélesség (a Munkagép Beállításból) Sorvezetés szélességének megadása doboz Manuális Bevitel jelölőnégyzet és Hosszúság/szélesség bevitel dobozok 76

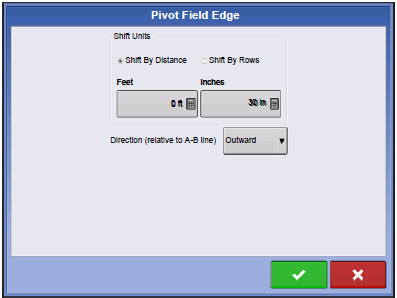

85 Nyomja meg a gombot. Automatikusan visszatér a Térkép oldalra. AB vonal létrehozása fogás használatával Álljon a gép egyik kerekével az öntözőgép keréknyomába, a gép hátulja az öntöző karja felé álljon. Nyomja meg a gombot az A pont kijelöléséhez. A pont kijelölésének helyét egy zöld pötty jelöli a térképen. Haladjon körben a táblában. Tartsa a gép kerekét a keréknyomban. A gomb szürke színűre vált, míg nem halad legalább 160 lábnyit. Megállítás- Nyomja meg a gombot a nyomvonal létrehozásának megállításához. Újraindítás- Nyomja meg a gombot a nyomvonal létrehozásának újraindításához. Törlés- Nyomja meg a gombot a nyomvonal létrehozásának törléséhez. Amikor majdnem visszaért az öntözőkarhoz, vagy a tábla széléhez, nyomja meg a gombot a B pont kijelöléséhez. Megjelenik az AB vonal a térképen, a B pontot egy piros pötty jelöli Ezután be kell állítania a Táblaszélt. Ezt akkor teheti meg, amikor a Körtábla széle ablak megjelenik a kijelzőn. 3 lehetőség közül választhat: Eltolás távolsággal Ez a tábla szélét az AB vonalhoz viszonyított távolság alapján adja meg. A Körtábla széle távolság résznél adja meg a távolságot lábban és inchben. Eltolás sorral Ez a tábla szélét úgy adja meg, hogy a sorok számát megszorozza a sorok közti távolsággal. A Körtábla széle távolság résznél adja meg a sorok számát és a sortávot. Törlés A gép a megtett fogást AB vonalként kezeli. 2. Ha az előző lépésnél az Eltolás sorral lehetőséget választotta, használja a gombot a Sorok számának és a Sortáv megadásához. Válassza a menetirányt az AB vonalhoz viszonyítva (kifelé vagy befelé) és nyomja meg a folytatáshoz. gombot a 77

86 3. Kormányozza végig úgy a gépet a fogáson, hogy a zöld fények végig a LED- sor közepén legyenek. Megjegyzés: Ha a tábla középpontjától halad kifelé a kezdő fogás: Sugara legalább két fogásszélesség kell legyen. Ívhossza legalább két fogásszélesség kell legyen. SMARTPATH A SmartPath TM nyomvonal minden, már korábban bejárt fogásból sorvezetést tud létrehozni. Ezt leginkább szabálytalan alakú vagy szintkülönbségekkel rendelkező táblában lehet használni, ahol nem lehetséges az előző fogással párhuzamos fogásokat venni. Ehelyett a SmartPath sorvezetés lehetővé teszi, hogy átmenjen a tábla különböző területeire és az előző sorvezetés mintát később folytassa. Sőt, a SmartPath sorvezetéssel egyenes AB vonalakat is kialakíthat egy SmartPath nyomvonalon belül és kiválaszthatja a legmegfelelőbb, elérhető SmartPath nyomvonalat. SmartPath nyomvonal kiválasztása Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Új nyomvonal gomb > SmartPath nyomvonal Kiválasztása A rendszer az utolsóként használt nyomvonalat tekinti alapértelmezettnek. A nyomvonal ikon megnyomásával választhat a különböző nyomvonalak közül. Munkagép szélesség (a Munkagép Beállításból) Sorvezetés szélességének megadása doboz. Nyomja meg a gombot. Automatikusan visszatér a Térkép oldalra. Nyomvonal megadása SmartPath esetén Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > A-B gomb > AB kezelő Az AB kezelő oldalon a felhasználó létrehozhat, szerkeszthet, eltávolíthat és betölthet SmartPath nyomvonalakat. Nyomja meg a gombot AB vonal létrehozásához. 78

87 Nyomja meg a gombot AB vonal betöltéséhez. Nyomja meg a gombot AB vonal nevének szerkesztéséhez. Nyomja meg a gombot AB vonal törléséhez. A SmartPathon belül 10 különböző AB vonalat hozhat létre. Nyomja meg a gombot az oldal bezárásához. Váltás a Betöltött fogások közt Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Aktív vonal Váltás gomb A gomb nyomogatásával váltogathat a betöltött SmartPath nyomvonalak között. Ha a traktorral a Kivetített nyomvonalra hajt, a rendszer ezt használja Követendő nyomvonalként. Az AB vonal létrehozása után az AB vonal és a SmartPath nyomvonalak között az A-B/SmartPath váltógomb nyomogatásával kapcsolgathat. Miután a Servezető rendszer a másik nyomvonalra váltott, az aktuálisan követett nyomvonal neve megjelenik egy fekete dobozban a Térkép oldalon. A Térkép oldal Perspektivikus nézetre vált és a Térképezés eszköztárban megjelennek a SmartPath beállítások. Menjen végig a létrehozni kívánt nyomvonalon. Megjegyzés: A kijelző a SmartPath nyomvonal esetében nem jelöl ki A pontot, hacsak nem használ azon belül AB vonalat. (További információkért lásd Az AB vonal létrehozása után az AB vonal és a SmartPath nyomvonalak között az A-B/SmartPath váltógomb nyomogatásával kapcsolgathat. a 79. oldalon. Miután az első fogás után megfordul, a rendszer sorvezetés a barna vonalat fogja követni az előző fogással párhuzamosan. 79

88 A SmartPath használata során a kijelző három vonalat fog mutatni: Alap nyomvonal Fekete vonalként jelenik meg, ez a kezdő SmartPath nyomvonal, amit először létrehozott. Követett nyomvonal Barna vonalként jelenik meg, ez az, amit a gép jelenleg használ. Kivetített nyomvonal Kék vonalként jelenik meg az alap nyomvonal másik oldalán. Ez egy, az alapvonallal párhuzamos választható nyomvonal. Ezt a rendszer akkor hozza létre, amikor Ön kijelöli az Alap nyomvonalat. Ez, azt a nyomvonalat mutatja, amit a gépjármű követne, ha Ön az ellenkező irányba fordult volna. SmartPath infok: A Kivetített és az Alap nyomvonalak a kijelző memóriájában maradnak, hacsak nem nyomja meg az Újrakezdés gombot a SmartPath nyomvonal mentése nélkül. A Mentés gomb megnyomásával minden SmartPath nyomvonal a kijelző memóriájában tárolódik jövőbeni felhasználásra. Korábbi SmartPath nyomvonal kiválasztása Ha kívánt nyomvonalként a SmartPath-t határozta meg, de Ön nem követ aktív sorvezetés nyomvonalat, a Sorvezetés Rendszer automatikusan SmartPath nyomvonalakat kezd keresni felhasználásra. Ha egy korábban létrehozott SmartPath nyomvonalat szeretne használni, megteheti az Aktív Vonal Váltás gomb megnyomásával. A gomb segítségével az elérhető SmartPath nyomvonalak közt váltogathat. Megjegyzések: Amikor a rendszer másik, elérhető SmartPath nyomvonalat keres, először a legközelebbi SmartPath fogást mutatja. Beállíthatja azt a területet, amiben a Sorvezetés Rendszer már korábban létrehozott SmartPath nyomvonalakat keressen. A beállítást elvégezheti a Sorvezetés Opciók oldal Smart fülén található Menetirány Küszöb beállításoknál. SmartPath Sorvezetés Opciók A SmartPath csak SmartPath nyomvonalat hoz létre, amikor Ön adatot rögzít egy táblán. SmartPath nyomvonalat minden táblaművelet során létrehozhat. 80

89 A beállítások elvégzéséhez nyomja meg a Sorvezetés Opciók gombot a Sorvezetés fülön. Megjelenik a Sorvezetés Opciók ablak. Nyomja meg a Smart fület. Az alapértelmezett beállítás Logged Area. (Rögzített terület). Ez a beállítás csak tábla adatrögzítés során hoz létre nyomvonalakat. Az All Area Covered (összes terület) kiválasztásával, SmartPath nyomvonalakat hozhat lére akkor is, ha nem rögzít tábla adatokat. A Heading Treshold (Menetirány küszöb) beállítás azt az elérhető területet mutatja, amit a Sorvezetés Rendszer használ korábban létrehozott SmartPath nyomvonalak keresésére. Az alapértelmezett beállítás 20 fok. Ha az Új nyomvonal oldalon Adaptív görbét választ, az Adaptív görbe gomb megjelenik a Sorvezetés Opciók oldalon. Ez a gomb nyitja az Adaptív görbe Opciók oldalt. Itt olyan nyomvonal opciókat választhat, melyek meghatározzák, hogy a rendszer hol rögzítse a következő fogásokat. Ezek az opciók lehetnek: Új fogás Meghatározza, hogy a rendszer milyen feltételek mellett rögzítsen új fogást. Választhat a Területszámlálás és a Menetirány módosítás lehetőségek közül. A Területszámlálás opció, az előző fogás területe alapján hozza létre a következőt. A kijelzőnek rögzítenie kell a lefedettség adatokat, hogy létrehozhassa a következő fogást. Az Iránymódosítás akkor rögzíti a következő fogást, amikor a gép elkanyarodik az irány küszöbértékkel. Irány küszöbérték Adja meg azt a fordulási szöget, amivel a gépnek el kell kanyarodnia, mielőtt új fogást vesz. Megjegyzés: Az irány küszöbértéket állítsa mindig több mint 90 -ra. Az alapbeállítás 110. AUTOSAVE A nyomvonalak automatikusan mentésre kerülnek, amikor a traktor először megfordul. Egy felugró ablak tájékoztatja a felhasználót, hogy a nyomvonal alapértelmezett névvel (a dátum és az idő alapján) lett elmentve. 81

90 NYOMVONALAK KEZELÉSE NYOMVONAL IMPORTÁLÁSA Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Nyomvonalak kezelése gomb > Import gomb > Nyomvonal kiválasztása > Jóváhagyás gomb A kijelző tájékoztatja Önt, amikor egy fájl másolása sikeresen befejeződött. NYOMVONAL EXPORTÁLÁSA Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Nyomvonalak kezelése gomb > Nyomvonal kiválasztása > Export gomb A kijelző tájékoztatja Önt, amikor egy fájl másolása sikeresen befejeződött. NYOMVONAL SZERKESZTÉSE Ha szeretne átnevezni egy nyomvonalat, először nyomja meg a Térképezés eszköztár Sorvezetés fülén található Nyomvonalak kezelése gombot. A gomb megnyomásával szerkesztheti a nyomvonal nevét. Az új név megjelenik a Nyomvonalak kezelése oldalon a nyomvonalak listájában. EGY NYOMVONAL/AZ ÖSSZES NYOMVONAL ELTÁVOLÍTÁSA Ha nyomvonalat szeretne eltávolítani a kijelző memóriájából először nyomja meg a Térképezés eszköztár Sorvezetés fülén található Nyomvonalak kezelése gombot. A Nyomvonalak kezelése oldalon nyomja meg: az Eltávolítás gombot, ha egy nyomvonal fájlt szeretne törölni; vagy az Összes eltávolítása gombot, ha az összes nyomvonal fájlt szeretné törölni. NYOMVONAL ÚJRAINDÍTÁSA Ha egy már korábban mentett nyomvonalat használ és szeretne egy másik nyomvonalra váltani ugyanazon a táblán, választhatja a Nyomvonal Újraindítása lehetőséget a következő lépéseket követve. 1. Újraindítás megnyomása Nyomja meg a Sorvezetés oldalon található Újraindítás gombot. 2. Újraindítás megerősítése Megjelenik a Sorvezetés oldal és megkérdezi, hogy valóban újraindítja-e az adott nyomvonalat. Folytatáshoz nyomja meg a gombot. 3. Új nyomvonal létrehozása (opcionális) A nyomvonalat leállította. Most újat hozhat létre, ha szeretne. 82

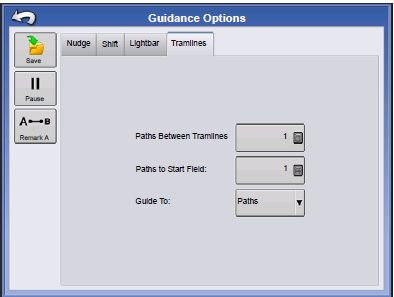

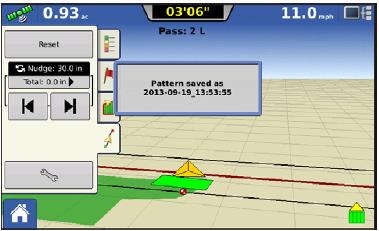

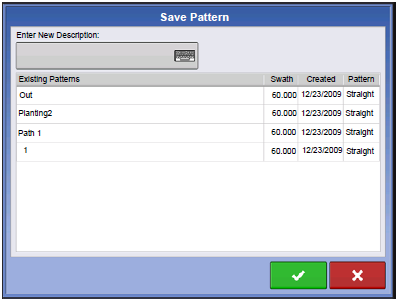

91 SORVEZETÉS OPCIÓK MENTÉS Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > Mentés gomb A kijelző belső memóriájába mentheti az aktuális tábla nyomvonalait.agsetup fájlként. A gomb megnyomásával adjon nevet a nyomvonalnak. Ha végzett, nyomja meg a gombot. LEÁLLÍTÁS Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > Megállítás gomb A Megállítás gomb megnyomásakor a kijelző abbahagyja az adatrögzítést az AB vonal mentén. Amint megnyomta, a gomb átváltozik Újranindítás gombbá. A gomb ismételt megnyomásakor, az újra visszavált Megállításra. Megjegyzés: Ha a kijelzőt arra használja, hogy AB vonalat kövessen és ideiglenesen szeretne letérni a vonalról, használhatja a Megállítás gombot a kijelző adatrögzítési funkciójának megszakításához. Például ezt akkor használhatja a gépkezelő, ha újra kell töltenie a permetezőt. Később a kijelző visszairányítja Önt a megállítási ponthoz. Megállítás gomb megnyomása A Sorvezetés oldalon nyomja meg a Megállítás gombot. Ekkor a hely, ahol megállt, sárga pontként jelenik meg a térképen. Megjegyzés: A nyomvonalat akkor is megállíthatja, ha még nem jelölte ki a B pontot. Ha így tesz, a LED soron egy üzenet jelenik meg: B pont szükséges. Ha a nyomvonalat az AB vonal kijelölése után állítja meg, a LED sor azt a távolságot fogja mutatni, amennyit a géppel meg kell tennie, hogy visszajusson a megállítási pontra. Újraindítás gomb megnyomása A nyomvonal folytatásához, nyomja meg az Újraindítás gombot, így folytatva az adatrögzítést az AB vonalon. 83

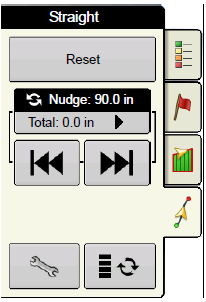

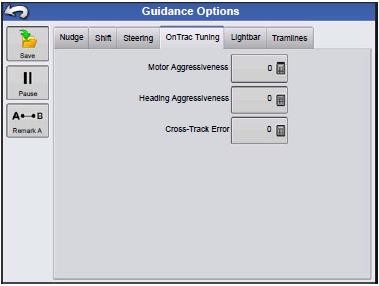

92 Megjegyzés: Ha az Újraindítás gombot akkor nyomja meg, amikor még nem tért vissza az AB vonalra, a kijelző a legközelebbi AB vonalat fogja választani. A PONT ÚJRAJELÖLÉSE Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > A pont újrajelölése gomb Ha Egyenes nyomvonalat választ, az A pont újrajelölése gomb megjelenik a Sorvezetés Opciók oldalon. A gomb újra kijelöli az A pontot, úgy, hogy az éppen aktuális pozíciót nevezi ki annak, megtartva az addigi menetirányt. Egy rövid üzenet jelenik meg a LED- soron, tájékoztatva az A pont újrajelöléséről. HÚZÁS (NUDGE) Megjegyzés: Csak Egyenes nyomvonal esetén tud két húzás beállítást elvégezni. A többi nyomvonal esetén csak egy húzás beállítás végezhető el. A Húzás beállítások lehetővé teszik, hogy meghatározott távolságokkal igazítsa a fogásokat. A Kis Húzás gomb (egy nyíl) a bal oldalon látható. A Nagy Húzás gomb (dupla nyíl) a jobb oldalon látható. (Csak Egyenes nyomvonalaknál.) A Húzás léptető gomb használatával tud váltani a Kis és Nagy Húzás beállítások közt. A Térképezés Eszköztár léptető gombbal engedélyezett.) a Tramline és a Húzás menük között tud váltani. (Ha a Tramline Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > Húzás fül 84

93 A Húzás beállítások elvégzéséhez nyomja meg a Beállítás (csavarkulcs) gombot, majd a Húzás fület. A gomb megnyomásával adja meg a távolságot, amennyivel a fogásokat el akarja tolni a Sorvezetés fülön található bal és jobb gombok nyomogatásakor. Az eredeti pozíció visszaállításához és az igazítások törléséhez nyomja meg a Húzás törlése gombot. Az oldalról leolvashatja a Kis és Nagy húzások mértékét Egyenes nyomvonal esetén. A többi nyomvonalnál csak a Kis elhúzás mértéke látszik. ELTOLÁS (SHIFT) Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > Eltolás fül Az Eltolás funkció használatával az összes fogást eltolhatja egy meghatározott távolsággal (beleértve az AB vonalat is). A fogásokat meghatározott távolsággal, vagy a fogások számával tudja eltolni. Eltolás távolsággal- használja a gombot a távolság megadásához, amennyivel a nyomvonalat szeretné elcsúsztatni. Használja az alsó legördülő menüt az eltolás irányának (bal vagy jobb) megadásához. Befejezéshez nyomja meg az Alkalmaz gombot. Eltolás sorral- használja a gombot a sorok számának megadásához, amennyivel a sorvezetést szeretné elcsúsztatni. A második gombbal adja meg a sortáv méretét. Használja az alsó legördülő menüt az eltolás irányának (bal vagy jobb) megadásához az AB vonalhoz viszonyítva. Befejezéshez nyomja meg az Alkalmaz gombot. Megjegyzés: SmartPath nyomvonalak esetén az Eltolás funkció nem elérhető. KORMÁNYZÁS Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > Kormányzás fül 85

94 Vonaltartás- meghatározza, milyen agresszíven kormányozzon a rendszer a kívánt nyomvonalra. Az optimális beállítás lehetővé teszi, hogy a rendszer a legrövidebb utat válassza, hirtelen és éles irányváltoztatások nélkül. Kormányzás reakció- a traktor kilengését kontrolálja, amikor a kívánt nyomvonalon halad. Fordított reakció- (Csak ParaDyme esetén) a traktor kilengését kontrolálja, amikor az a kívánt nyomvonalon halad visszafelé. Lefedettség adatrögzítés, ha az AutoSteer engedélyezett jelölőnégyzet Lehetőség van lefedettség rögzítésre, ha egy AutoSteer rendszer (OnTrac2+, GeoSteer, ParaDyme) van csatlakoztatva. A felhasználó továbbra is manuálisan tudja vezérelni a lefedettség adatrögzítést a képernyőn megjelenő lefedettség gomb használatával. Az AutoSwath-ot nem befolyásolja ez a beállítás. ONTRAC TUNING Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > OnTrac Tuning fül Motor agresszivitás- meghatározza, hogy a motor milyen agresszíven reagáljon Menetirány agresszivitásmeghatározza, hogy a rendszer milyen agresszíven reagáljon a helyes menetirányba álláshoz Kereszthiba- meghatározza, hogy a traktor milyen agresszíven reagáljon a kereszthiba változásokra LED-SOR Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > LED-sor fül 86

95 LED távolság Beállíthatja, hogy a LEDsoron megjelenő négyzetek mekkora távolságot jelentsenek. 6 és 72 inch közötti értéket adhat meg. Üzemmód Követés- a gép középen tartásához a LED-sor fényét kell követnie. Húzás- a gép középen tartásához a gépet az ellenkező irányba kell kormányoznia, mint ahogyan a LED-sor fényei mutatják. Külső LED- sor fényereje A / gombok nyomogatásával szabályozhatja az opcionális L160 külső LEDsor égőinek fényerejét. Az 1 szám jelöli a leghalványabb állapotot, a 10 a legfényesebbet; az alapbeállítás 5-ös. JELÖLŐSOROK Nyomja meg: Térkép gomb > Sorvezetés fül (a Térképezés Eszköztárban) > Beállítás (csavarkulcs) gomb > Jelölősorok fül A Jelölősorok funkció csak Egyenes AB és Azonos görbe nyomvonalaknál használható. Fogások a Jelölősorok között- a gomb megnyomásával adja meg a jelölősorok közötti fogások számát. Fogások a Tábla elején- a gomb megnyomásával adja meg a fogások számát a tábla elején az első jelölősor előtt. Vezetés ide:- a legördülő menü használatával válasszon a Fogások és Jelölősorok opciók közül. 87

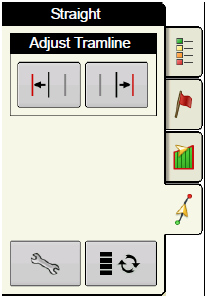

96 Jelölősor igazítása- a jelölősor helyét egy fogásnyival balra vagy jobbra mozgathatja. A léptető gomb használatával a Jelölősor és a Húzás menük közt váltogathat. Hangjelzés figyelmezteti a gépkezelőt, ha a traktor fél fogásnyi távolságra megközelíti a Jelölősort. A Jelölősorok számát a Fogások száma alatt találja. Jelölősor megközelítésekor ez a szám villogni kezd. 88

97 ONTRAC2+ Az AutoSteer megfelelő működése érdekében ellenőrizze a GPS jelforrás helyes beállítását. Kövesse a következő utasításokat az AutoSteer beállítás oldal megnyitásához: 1. Indítsa el a kijelzőt. 2. Kapcsolja be a Mechanical Drive Unit-ot (MDU, Gépi vezérlő egység) az On/Off kapcsolóval (A). 3. Nyomja meg: Főoldal gomb > GPS Sorvezetés gomb > OnTrac2 Kormányzás a legördülő listában > Beállítás (csavarkulcs) gomb AUTOSTEER BEÁLLÍTÁS OLDAL Az OnTrac2+-hoz tartozó minden kalibrációs és beállítási utasítás az AutoSteer Beállítás oldalon kezdődik. <<< Az utasítások erről az oldalról indulnak. Az AutoSteer Beállítás oldalról a következő funkciók érhetők el: gép konfigurálás, új gép beállítás, meglévő gép kezelés, gép automatikus kalibrálása, kormányzási igazítások, kormányzási összetevők kezelése a rendszer paramétereinek konfigurálása és megfigyelése. GPS korrekció állapota. További információkért lásd a Kijelző vagy a GPS felhasználói kézikönyvét. felhasználó paramétereinek konfigurálása és megfigyelése. Az előző oldalra történő visszalépéshez nyomja meg a Vissza gombot. Ha az AutoSteer Beállítás oldalon nyomja meg a Vissza gombot, a Kijelző menü oldalra tér vissza. 89

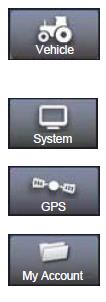

98 JÁRMŰ Nyomja meg a Jármű gombot. Válassza ki a kívánt konfigurációs művelet gombot: új gép létrehozása és kalibrálása a kiválasztott gép kezelése vagy cseréje Automata kalibráció kormányzási teljesítmény beállítása kormányzási összetevők paramétereinek beállítása, (kormányzás felülbírálása határérték), diagnosztikai adatok megtekintése a rendszer összetevőkről. BEÁLLÍTÁS VARÁZSLÓ Nyomja meg: Jármű gomb > Beállítás varázsló gomb A varázsló segítségével hozhatja létre, kalibrálhatja és hangolhatja a gépeket az AutoSteer rendszerrel. Segítségével minden szükséges lépést el tud végezni. A legpontosabb kormányzás érdekében telepítenie, kalibrálnia és hangolnia kell a rendszert az adott géphez. 1. Válassza ki a gép típusát. Nyomja meg a gombot. 2. Válassza ki a gép gyártmányát. Ha a gép gyártmányát nem találja a listában, válassza az Általános lehetőséget. Nyomja meg a gombot. 3. Válassza ki a modellt. Nyomja meg a gombot. 4. Válassza ki a gépvezérlő egység típusát. Nyomja meg a gombot. 5. Adja meg a gép nevét. Nyomja meg a gombot. 6. Adja meg a tengelytáv méretét. Nyomja meg a gombot. 7. Adja meg az Antenna első/hátsó külpontosságot és nyomja meg az Első vagy Hátsó gombot. Az Első gomb megnyomásával azt jelöli, hogy az antenna a gép vezérlési pontja előtt van. A Hátsó gomb megnyomásával azt jelöli, hogy az antenna a gép vezérlési pontja mögött van. Vezérlési pontok a különböző gépeknél: Szabvány kerekű gép (MFWD-Mechanical front wheel drive, floater, permetező)- Hátsó Tengely 90

99 Gumihevederes gép- a talp közepe Csuklós traktor- a gép csuklópontja Kombájn/Rendsodró- első tengely Nyomja meg a gombot. 8. Adja meg az Antenna oldalsó külpontosságot. Válasszon a Bal és Jobb oldal közül. Nyomja meg a gombot. Megjegyzés: Az Antenna oldalsó külpontosságot a gép létrehozása és kalibrálása után kell vizsgálni és igazítani (ha szükséges). Használja a bal vagy jobb gombot az antenna helyének meghatározására a gép középvonalához viszonyítva. Ha az antenna tökéletesen középen van, mindegy melyik gombot választja, amíg a méret Adja meg az antenna magasságát és nyomja meg a pipát. A varázsló ezután a Kormányzás Felülbírálás Határérték beállítása folyamatra tér át. Amikor ez a kalibráció is kész, a varázsló elindítja az Automata Kalibrálás folyamatot. JÁRMŰ KEZELÉS Nyomja meg: Jármű gomb > Jármű kezelés gomb A Gépkezelés oldalon: kiválaszthatja az aktív gépet megváltoztathatja a gép paramétereit gépet törölhet gép profilokat importálhat/exportálhat KIVÁLASZTÁS Nyomja meg: Jármű gomb > Jármű Kezelés gomb > Gép kiválasztása > Kiválasztás gomb Egy gép Aktívvá tételéhez, válassza ki a gépet a listából és nyomja meg a Kiválasztás gombot. Egy megerősítést kérő ablak jelenik meg. Nyomja meg a pipát, majd a Vissza ikont az AutoSteer Beállítás oldalra történő visszatéréshez. 91
