1 A GNSS SZOLGÁLTAT LTATÓ KÖZPONT 2007-BEN Mnyerczán András FÖMI Kozmikus Geodéziai Obszervatórium GIS Open, 2007 március 12, Székesfehérvár

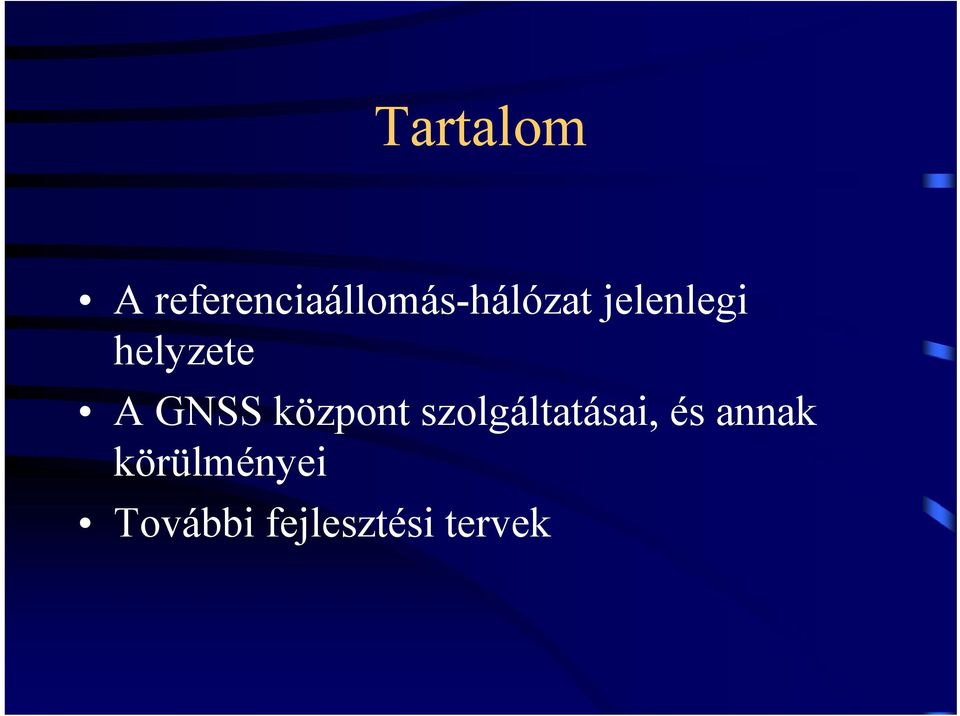

2 Tartalom A referenciaállomás-hálózat jelenlegi helyzete A GNSS központ szolgáltatásai, és annak körülményei További fejlesztési tervek

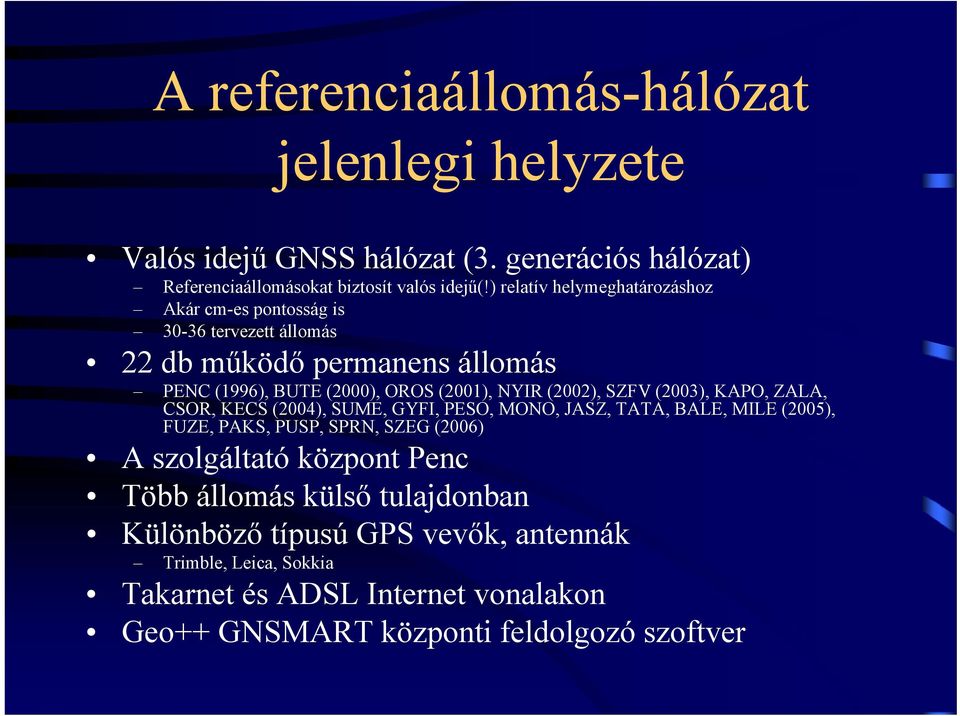

3 A referenciaállomás-hálózat jelenlegi helyzete Valós idejű GNSS hálózat (3. generációs hálózat) Referenciaállomásokat biztosít valós idejű(!) relatív helymeghatározáshoz Akár cm-es pontosság is tervezett állomás 22 db működő permanens állomás PENC (1996), BUTE (2000), OROS (2001), NYIR (2002), SZFV (2003), KAPO, ZALA, CSOR, KECS (2004), SUME, GYFI, PESO, MONO, JASZ, TATA, BALE, MILE (2005), FUZE, PAKS, PUSP, SPRN, SZEG (2006) A szolgáltató központ Penc Több állomás külső tulajdonban Különböző típusú GPS vevők, antennák Trimble, Leica, Sokkia Takarnet és ADSL Internet vonalakon Geo++ GNSMART központi feldolgozó szoftver

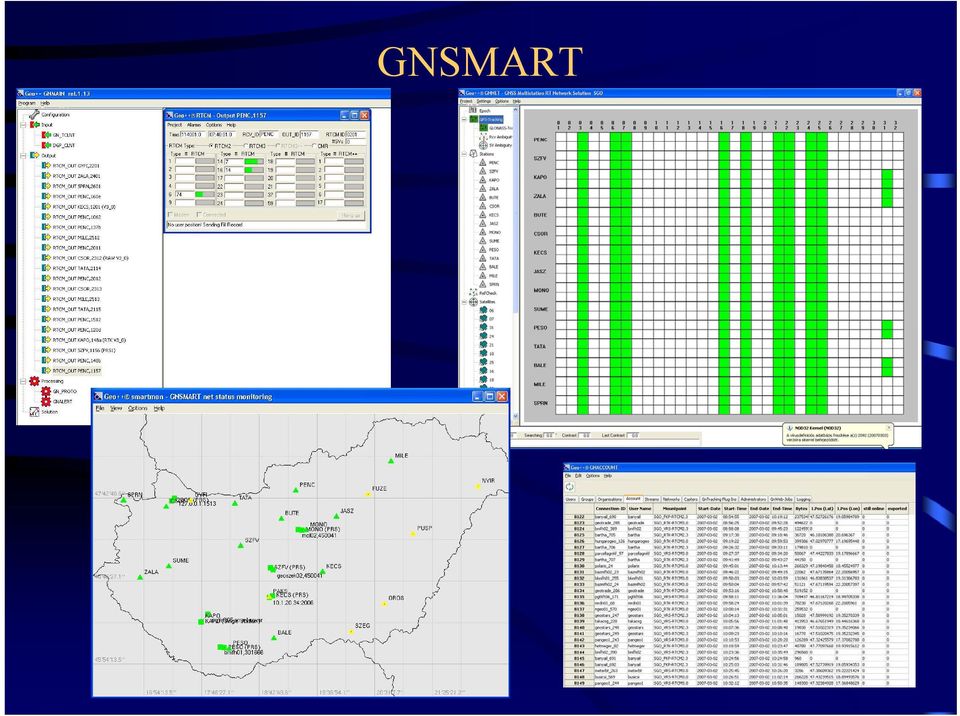

4 GNSMART

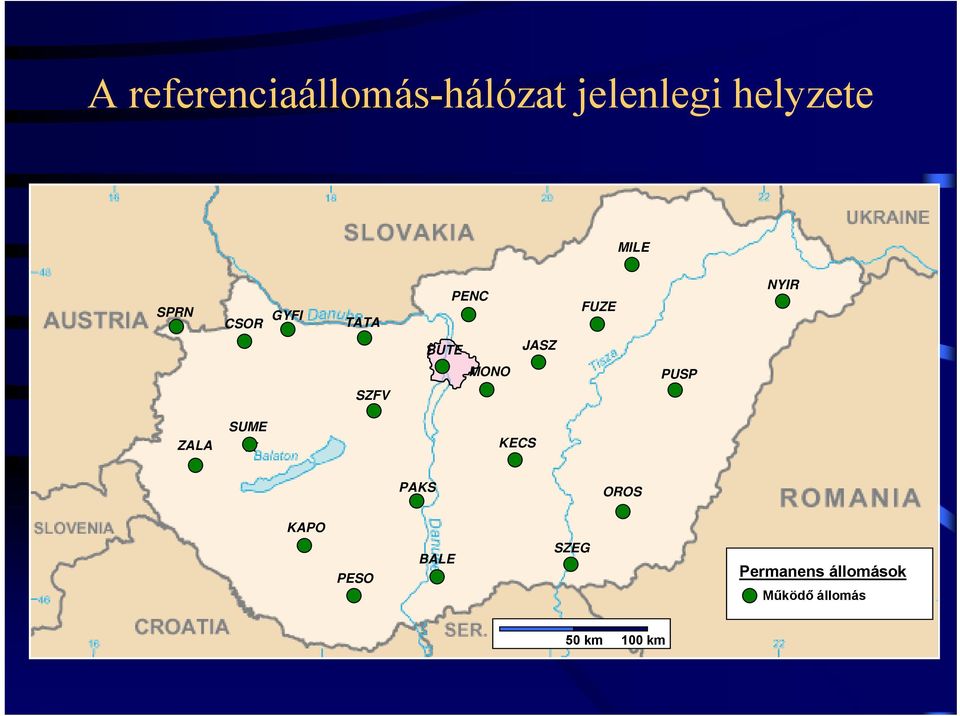

5 A referenciaállomás-hálózat jelenlegi helyzete MILE SPRN CSOR GYFI TATA PENC FUZE NYIR BUTE JASZ SZFV MONO PUSP ZALA SUME KECS PAKS OROS KAPO PESO BALE SZEG Permanens állomások Működő állomás 50 km 100 km

6 A GNSS központ jelenlegi szolgáltatásai Utólagos feldolgozáshoz: RINEX adatok centiméteres pontosság Valós-idejű helymeghatározáshoz: DGPS korrekciók szubméteres pontosság RTK korrekciók centiméteres pontosság Hálózati RTK korrekciók homogén centiméteres pontosság

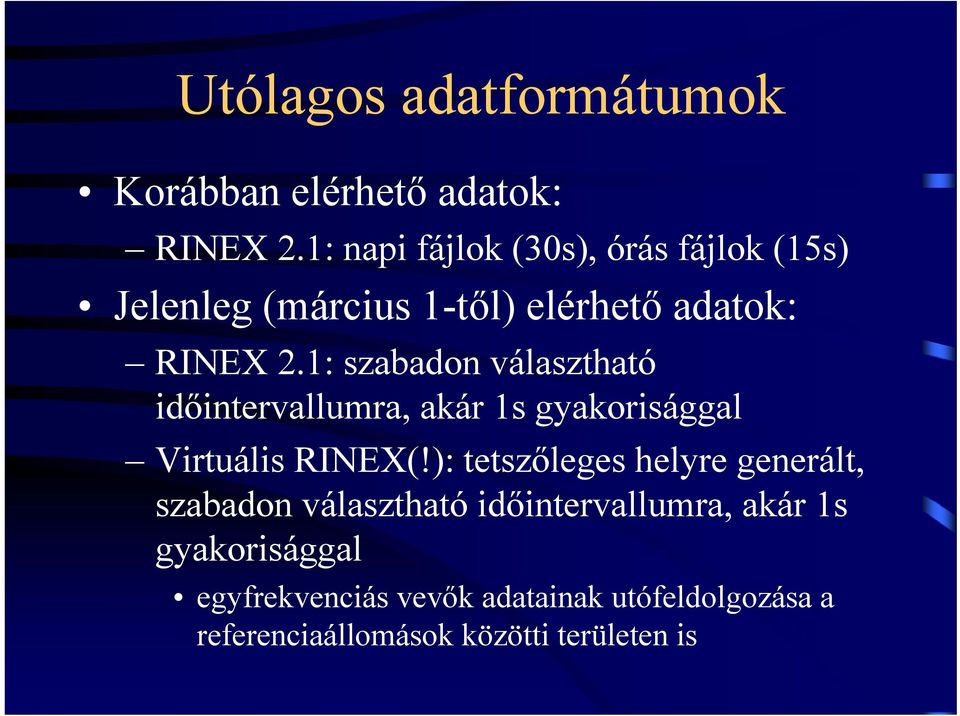

7 Utólagos adatformátumok Korábban elérhető adatok: RINEX 2.1: napi fájlok (30s), órás fájlok (15s) Jelenleg (március 1-től) elérhető adatok: RINEX 2.1: szabadon választható időintervallumra, akár 1s gyakorisággal Virtuális RINEX(!): tetszőleges helyre generált, szabadon választható időintervallumra, akár 1s gyakorisággal egyfrekvenciás vevők adatainak utófeldolgozása a referenciaállomások közötti területen is

8 Új RINEX Webszerver

9 A valós-idejű szolgáltatás Hozzáférés az :2101 IP címen található ntrip szervereken Terepen GPRS (vagy 3G) adatátvitellel, ntrip klienssel A korrekciók vételéhez szükséges a felhasználó közelítő pozíciójának (legalább egyszeri, mérés elején történő) beküldése a központba, NMEA GGA formátumban. A bejövő felhasználói pozíció ismeretében a rendszer automatikusan kiválasztja a legközelebbi működő állomást és megkezdi a kiválasztott korrekciós adatok továbbítását A szolgáltatás március 1-től csak szerződéssel rendelkező felhasználók számára elérhető, jelenleg ingyenesen

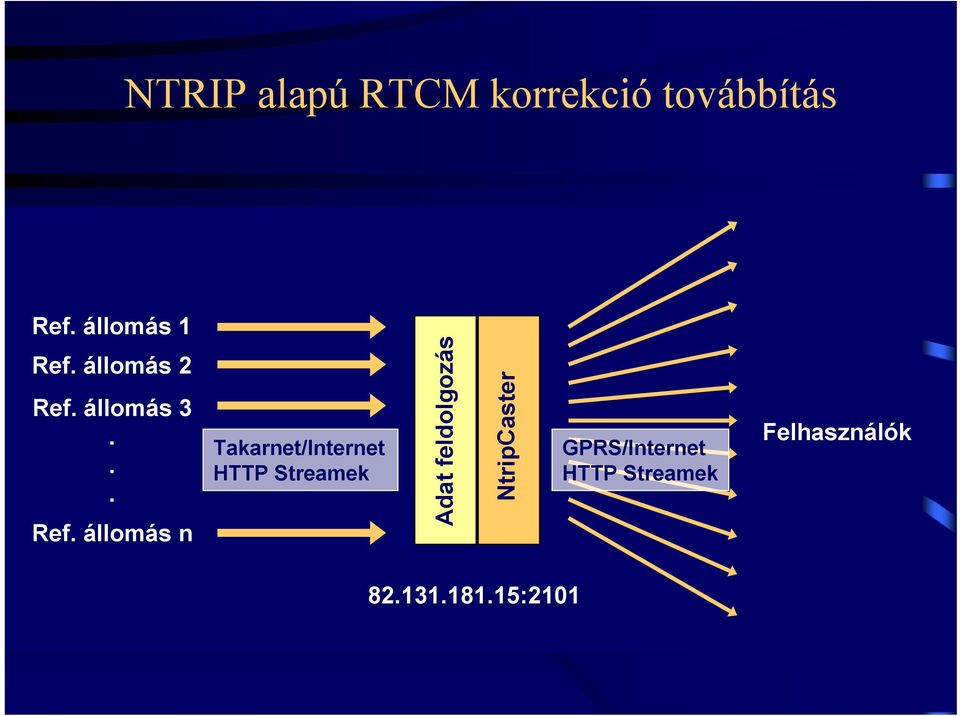

10 NTRIP alapú RTCM korrekció továbbítás Ref. állomás 1 Ref. állomás 2 Ref. állomás 3... Ref. állomás n Takarnet/Internet HTTP Streamek Adat feldolgozás NtripCaster GPRS/Internet HTTP Streamek Felhasználók :2101

11 Valós-idejű adatformátumok Jelenleg elérhető adatok: DGPS korrekciók: RTCM 2.1 Egybázisos RTK korrekciók RTCM 2.3 RTCM 3.0 Hálózati RTK korrekciók: RTCM 2.3 FKP (korrekciófelületi paraméterek) RTCM 2.3 VRS (virtuális referenciaállomás) RTCM 3.0 VRS (virtuális referenciaállomás) CMR VRS (virtuális referenciaállomás)

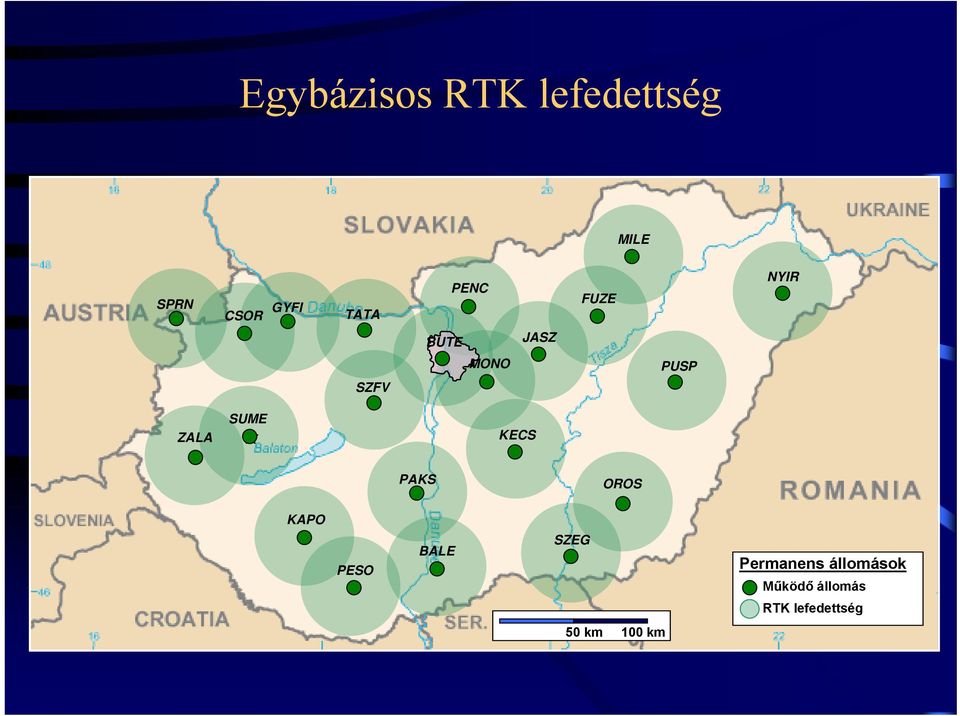

12 Egybázisos RTK lefedettség MILE SPRN CSOR GYFI TATA PENC FUZE NYIR BUTE JASZ SZFV MONO PUSP ZALA SUME KECS PAKS OROS KAPO PESO BALE SZEG Permanens állomások Működő állomás RTK lefedettség 50 km 100 km

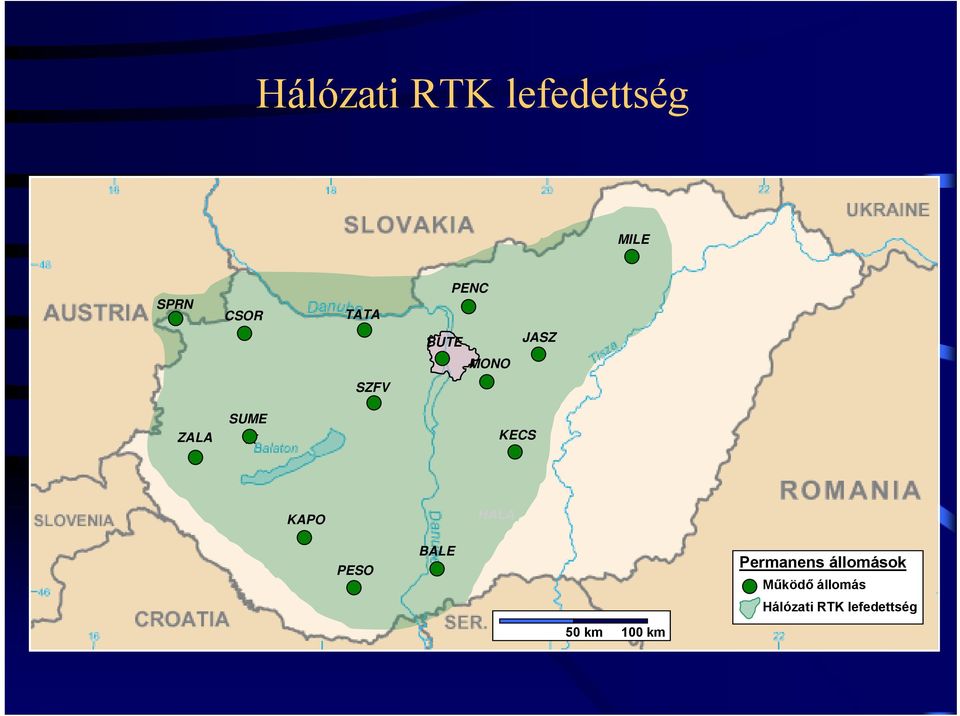

13 Hálózati RTK lefedettség MILE SPRN CSOR TATA PENC BUTE JASZ MONO SZFV ZALA SUME KECS KAPO HALA PESO BALE Permanens állomások Működő állomás Hálózati RTK lefedettség 50 km 100 km

14 Nehézségek a szolgáltatásban Hardver meghibásod sodásoksok Szoftver frissítések sek okozta átmeneti fennakadások Kommunikáci ciós s vonalak meghibásod sodásasa Jelenleg még m g nem megfelelő állomássűrűség Sok felhasználó dolgozna a lefedettségi területen kívülk Interferencia Nem megfelelő GPRS lefedettség Felhasználói i tudáshi shiány

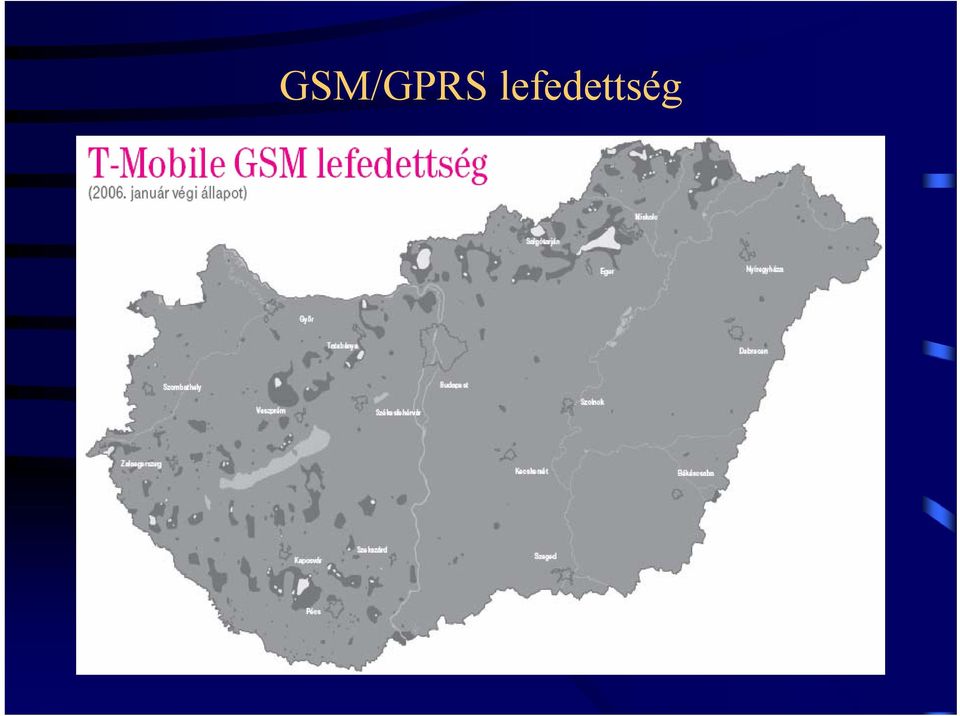

15 GSM/GPRS lefedettség

16 Referencia állomások minőség-ellenőrzése

17 További grafikus ellenőrzési lehetőségek

18 GPSNET.hu új weboldala

19 További fejlesztések 2007-ben A FÖMI F 2007 év v eleji referenciaállom llomás s vevő tenderének nek köszönhetően en 15 db új j GPS+GLONASS kombinált vevőt fogunk idén n telepíteni. teni. Ennek köszk szönhetően en az év v végére v az ország g jelentős s részr szén GLONASS(!) korrekciókat kat is lehet majd használni. Megkezdődik dik a határon túli t állomások integrálása a hazai hálózatba, így a homogén n pontosságú hálózati RTK lefedettség g ki fog tolódni a határokig. (Első lépésben a szlovák és s osztrák állomásokat fogjuk hamarosan bekapcsolni.) A szolgáltat ltatások minőségének nek javítása második felében a valós-idejű szolgáltatás is fizetőssé válik! (percalapú)

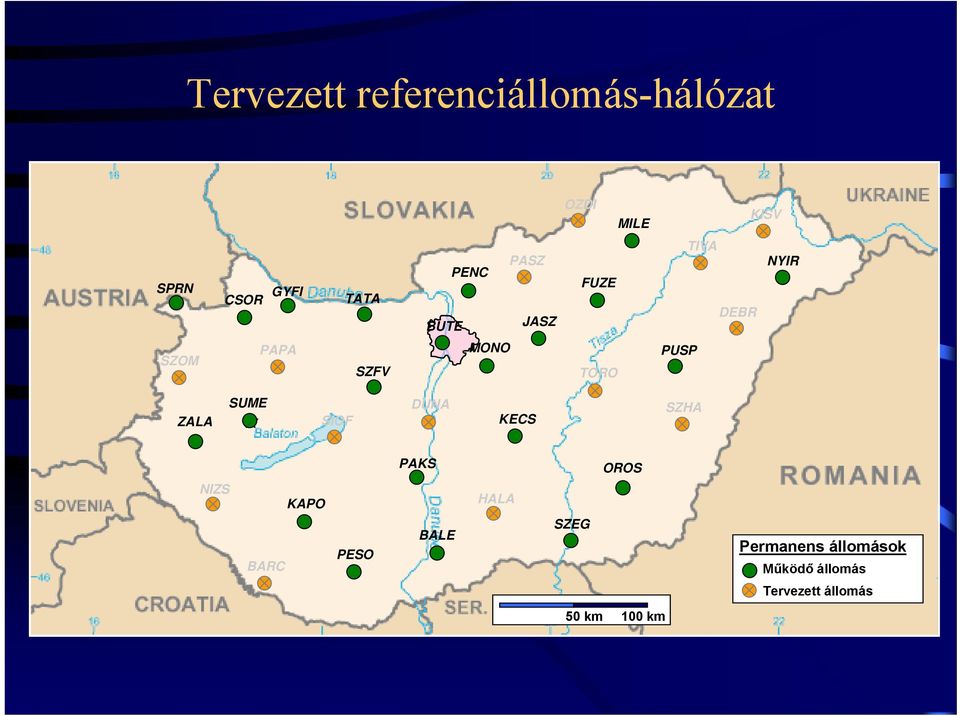

20 Tervezett referenciállomás-hálózat OZDI MILE KISV SPRN CSOR GYFI TATA PENC BUTE PASZ JASZ FUZE TIVA DEBR NYIR SZOM PAPA SZFV MONO TORO PUSP ZALA SUME SIOF DUNA KECS SZHA PAKS OROS NIZS BARC KAPO PESO BALE HALA SZEG Permanens állomások Működő állomás Tervezett állomás 50 km 100 km

21 Alkalmazási területek

22 Köszönöm a figyelmüket! support@gpsnet.hu (27)
