1 GIS OPEN Professzionális Leica megoldások TPS1200+ SmartRTK Horváth Zsolt

2

3

4 Gombás László

5 Leica TPS1200+ új utak a minıségben!

6 TPS1200+ Mik egy hatékony mérıállomás ismérvei? Szögmérési pontosság Távmérés (prizmával prizmával) új Távmérés (prizma nélkül) új Autómata célzás és célkövetés új A mérési eredmények megjelenítése új

7 TPS1200+ Új mérıállomás generáció Új távcsı Új EGL - PowerSearch egység Új generációs rendszer analízis - EDM Új színes kijelzı ColorLCD_IV Új pontossági kategóriák 7

8 TPS1200+ Új távcsı PS ATR CMOS chip EGL Kevesebb lencsetag Tisztább kép Egy egyedülálló alaplap mely olyan processzort használ, mely javítja a kommunikációt a különbözı érzékelık között. Az egyedülálló EDM lézerdióda, használható prizma nélküli és prizmás mérésekhez egyaránt. EDM emitter & mechanics Baseboard EDM receiver diode ATR IR emitter 8

9 TPS1200+ Új ATR automata célzó és célkövetı Új PowerSearch automata célkeresı Új ATR CMOS kamera pixel méret 6-µm magasabb mérési pontosság Továbbfejlesztett LOCK üzemmód (közel, ködben ) ATR szögpontossága Hz, V (std. dev.): 1 (0.3 mgon) Álláspont meghat. pontosság (std.dev.): ± 1 mm 9

10 TPS1200+ Új távmérık nagy pontosság! 10

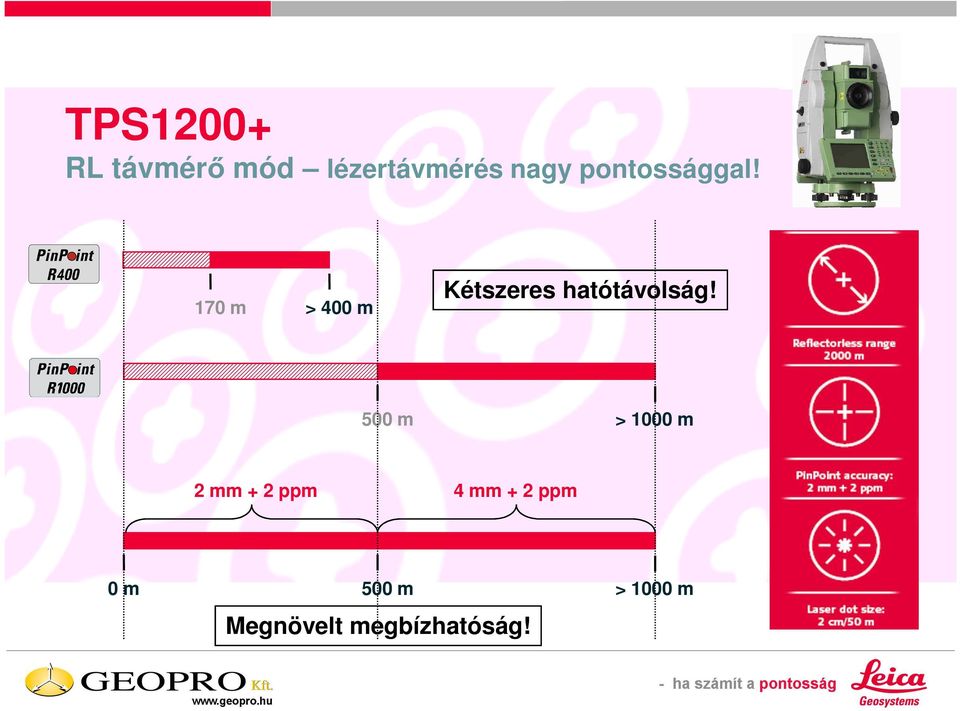

11 TPS1200+ RL távmérı mód lézertávmérés nagy pontossággal! 170 m > 400 m Kétszeres hatótávolság! 500 m > 1000 m 2 mm + 2 ppm 4 mm + 2 ppm 0 m 500 m > 1000 m Megnövelt megbízhatóság! 11

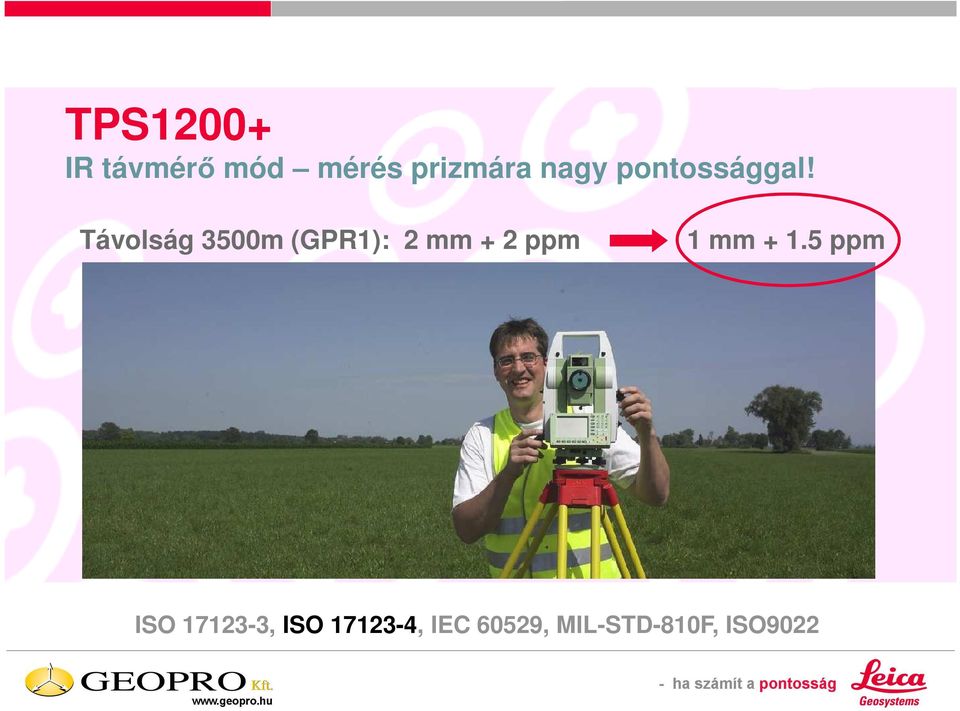

12 TPS1200+ IR távmérı mód mérés prizmára nagy pontossággal! Távolság 3500m (GPR1): 2 mm + 2 ppm 1 mm ppm ISO , ISO , IEC 60529, MIL-STD-810F, ISO

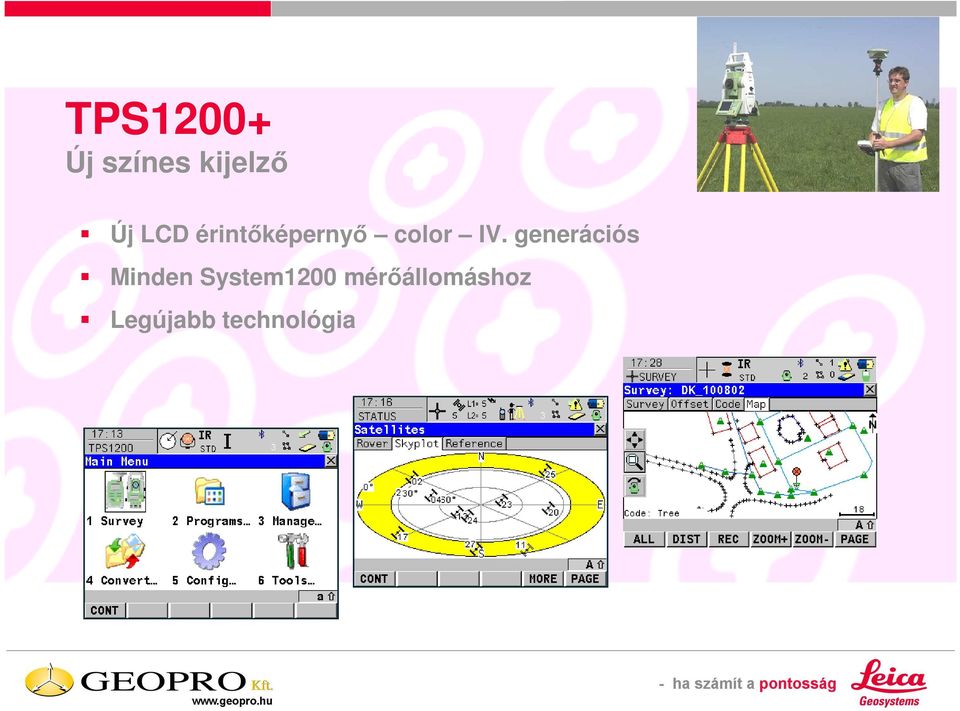

13 TPS1200+ Új színes kijelzı Új LCD érintıképernyı color IV. generációs Minden System1200 mérıállomáshoz Legújabb technológia 13

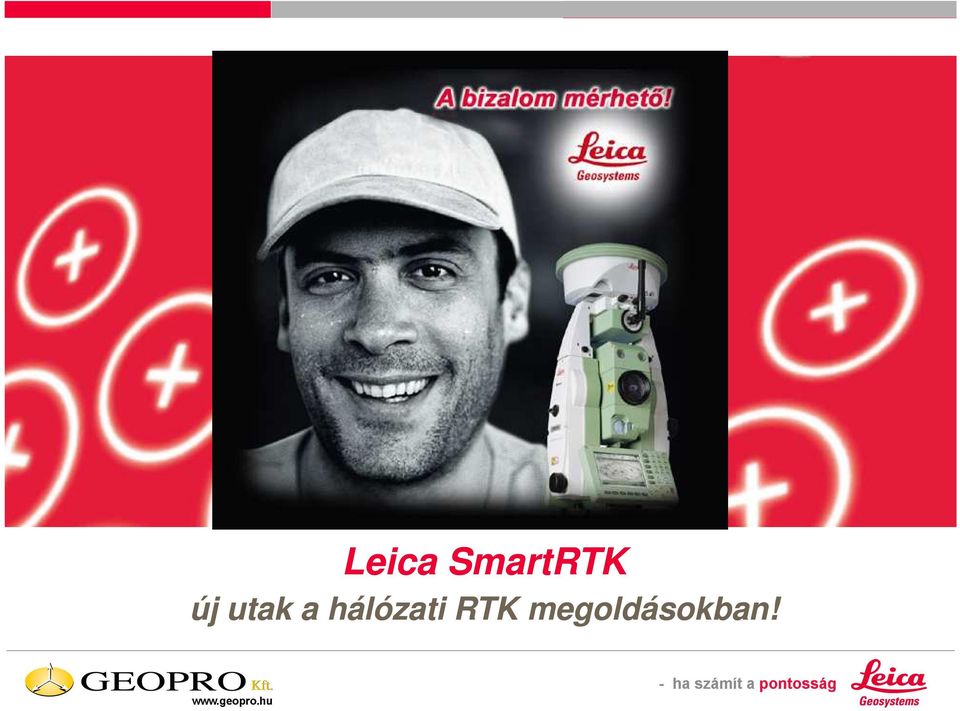

14 Leica SmartRTK új utak a hálózati RTK megoldásokban!

15 Leica Smart - technológia Mik egy hatékony GNSS rendszer ismérvei? Jelvétel SmartTrack Inicializálás SmartCheck + Pontosság SmartRTK + Jövı - biztonság Leica - Garancia

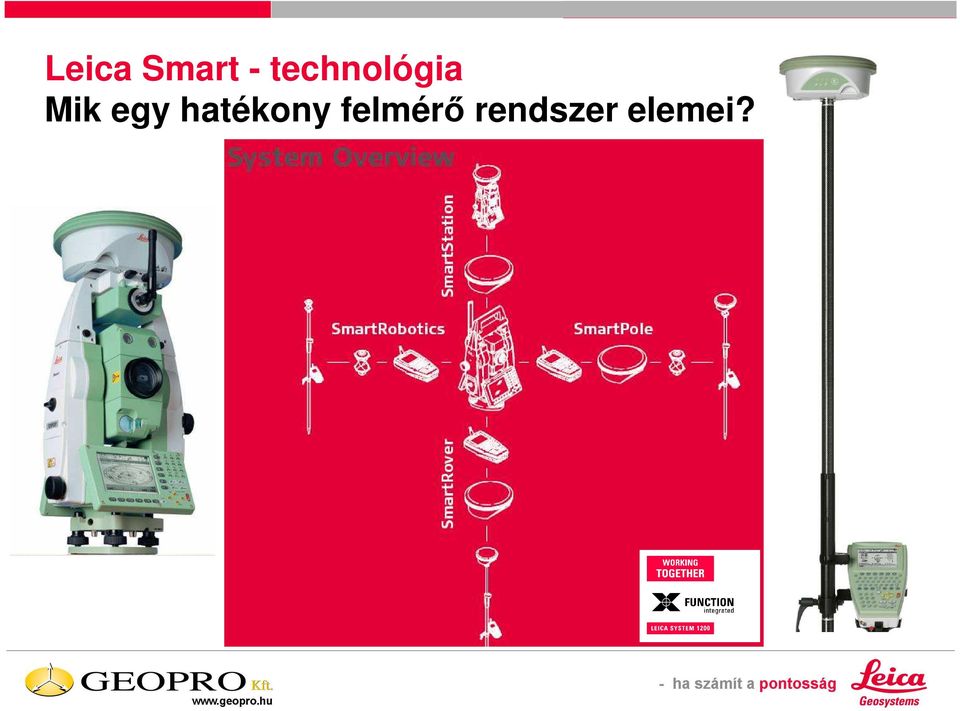

16 Leica Smart - technológia Mik egy hatékony felmérı rendszer elemei?

17 Magas minıség elérhetı áron! GPS900CS terület-specifikus GNSS vevı GPS900CS GNSS e-rover vevı Terület specifikus GNSS vevı Pontosság (RTK): 10mm + 1 ppm Adatátvitel: GSM és URH Memória: 256 MB belsı vagy bıvíthetı CF kártya (opcionális) Komm. Portok: 1 db USB/RS232 és 3 db Blurtooth System1200 mőszerekkel azonos objektum struktúra System1200 mőszerekkel azonos kezelés System1200 mőszerekkel azonos tartozékok Könnyen elsajátítható kezelés Megbízható, robosztus hardver Biztos és felkészült háttértámogatás

18 Leica - GNSS termékek SmartRover - GPS900CS =

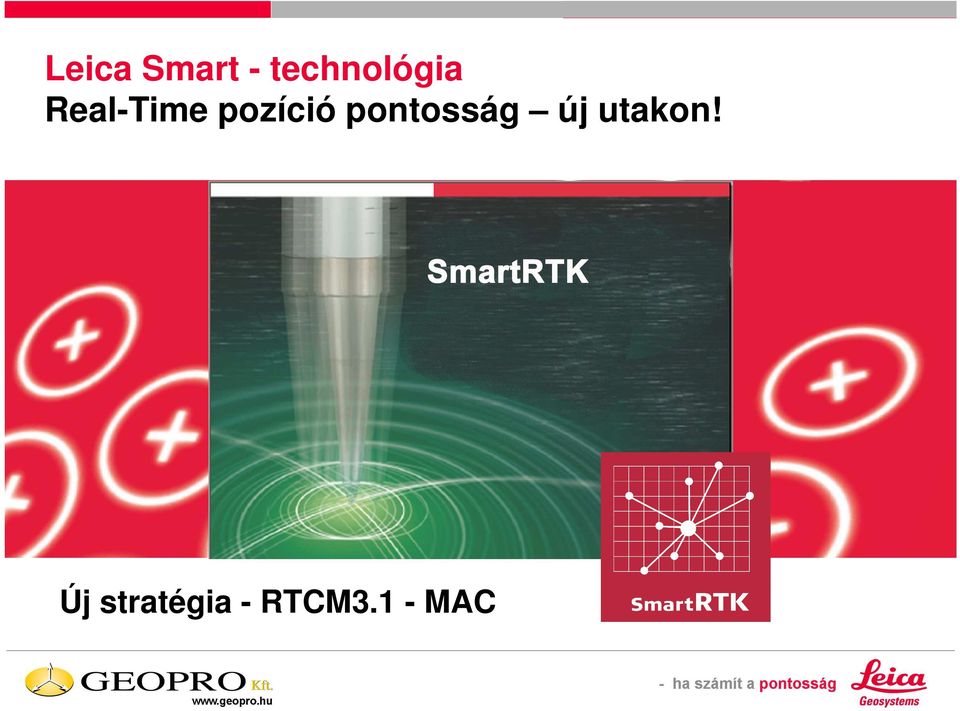

19 Leica Smart - technológia Real-Time pozíció pontosság új utakon! Új stratégia - RTCM3.1 - MAC

20 GNSS RTK feldolgozás RTK új hálózati megoldások Egy-bázisos megoldás: Egyszerőbb szoftver Bázis < km Régebbi rover vevık Utófeldolgozás lehetséges Szokásos vektorfeldolgozás Hálózati megoldás: Bonyolúlt szoftver Bázis > 50 km Korszerő rover (GNSS) Feldolgozó központ, integritás garancia! Speciális hálózati koncepció B1 B3 B4 Bázis állomás (Y, X, M) B2 B5

21 GNSS RTK feldolgozás RTK új hálózati megoldások Hálózati RTK megoldás alapjai B1 B4 B3 A létezı hálózati RTK koncepciók - MA B2 FKP felületi korrekciós paraméterek meghatározása B5 VRS virtuális referencia állomások modellezése Cél: a szabályos hibák kiküszöbölése (pálya-, mőhold órahiba, troposzféra) Nem kell semmi extra program a vevıkre Hagyományos feldolgozás egy bázis Viszont minden felhasználóra más referencia adatok generálása nem egységes adatszórás

22 GNSS RTK feldolgozás RTK új hálózati megoldások B1 B3 B4 B2 B5 Új koncepció! MAC Fı-Segéd Koncepció (Master-Auxiliary Concept) Hálózati megoldás a közeli állomások bevonásával! Minden lényeges információ továbbítása a rover vevıbe (nyers mérési adatok, korrekciók) Az egyetlen szabványosított megoldás!

23 GNSS RTK feldolgozás RTK új hálózati megoldások Master-Auxiliary Concept (MAC) - A Fı-Segéd Koncepció Segéd-Referencia Állomás C Fı-Referencia Állomás A Segéd-Referencia Állomás D Az ÚJ Leica támogatott koncepció! Több bázis alkalmazása Több információ (fölös mérések) Pontosság és megbízhatóság növekedés! Segéd-Referencia Állomás B Segéd-Reference Állomás Hálózati Feldolgozó Központ

24 GNSS RTK feldolozás Leica GPS SpiderNet A MAC megvalósítása Master-Auxiliary Korrekciók (MAX) RTCM szabványos RTK Proxy Server RTK Data distribuiton Leica MAX RTCM V3.1 Hálózati RTK A Master-Auxiliary Koncepció megvalósítása NTRIP-re alkalmas

25 GNSS RTK feldolozás Leica GPS SpiderNet A MAC megvalósítása Egyénre szabott Master-Auxiliary Korrekciók (i-max) RTK Proxy Server RTK Data distribuiton Leica i-max Egyénre szabott korrekciók Támogatás a rover vevık korábbi modelljeihez RTCM V2.x, V3.0 alapvonal formátum NTRIP-re alkalmas

26 GNSS RTK feldolozás Az Ionoszféra hatás kezelése új utakon! Leica SmartRTK A MAX továbbfejlesztése Több mőhold a számításban Nagyobb pontosság Nemzetközi Szabványra épít RTCM V3.1 Minden Leica GNSS vevıben FW 5.62

27 GNSS RTK feldolozás Az Ionoszféra hatás kezelése új utakon! Leica SmartRTK SmartTrack SmartCheck SmartRTK Szélesebb alkalmazhatóság Pontosság növekedés Nagyobb homogenitás

28 GNSS RTK feldolgozás Real-Time pozíció pontosság új utakon! Leica SmartRTK felhasznált mőholdak száma A SmartRTK felhasznál: minden mőholdat a többértelmőség feloldásához a hálózatban, minden mőholdat a fıállomáson, amit nem követtek más állomások, amikhez a többértelmőség nem került feloldásra a hálózatban. Elınyök Különféle adatok állnak rendelkezésre, több mőholdhoz Több megoldott epocha a rover vevıben

29 GNSS RTK feldolgozás Real-Time pozíció pontosság új utakon! Leica SmartRTK felhasznált mőholdak száma Rover normál algoritmussal Rover SmartRTK-val nincs megoldott rover pozíció! RTK megoldás minden epochára csak 5 mőhold a többértelmőség feloldására 6-8 mőhold a többértelmőség feloldására

30 GNSS RTK feldolgozás Real-Time pozíció pontosság új utakon! Leica SmartRTK Atmospheric Decorrelator Technology Normál megoldás (=L3) SmartRTK Szórás: 4.6cm Szórás: 1.8 cm

31 GNSS RTK feldolgozás Real-Time pozíció pontosság új utakon! Leica SmartRTK Reprodukálhatóság SmartRTK és RTCM 3.1 A felhasznált referencia adatok fizikailag létezı referencia állomásról valók Szabványosított algoritmusok a felhasznált korrekciós adatok számítására Elınyök Korrekciók: újra elıállíthatók, reprodukálhatók Egynemő eredmények a teljes hálózatban Nem csökken a pontosság a hálózaton belüli mozgások során (a VRS-nél a virtuális referencia állomás, csak optimalizálva van az elsı megoldásra!)

32 GNSS RTK feldolozás Real-Time pozíció pontosság új utakon! Leica SmartRTK Összegzés SmartRTK egy-bázis helyett több-bázis alkalmazása SmartRTK a hálózatot terhelı hibák optimális figyelembe vétele SmartRTK nagyobb számban bevont mőholdak SmartRTK reprodukálható mérési eredmények

33 15 db ÚJ GPS+GLONASS Leica állomás 2007-ben! 5 db ÚJ GPS+GLONASS Leica állomás 2008-ban! 33

34 Ha számít a pontosság! Gondolj nagyot! Kezd a lehetıségekhez mérten! Fejlıdj gyorsan! a minıség mérhetı! Köszönöm figyelmüket! 34
