1 INFORMATIKA ÁGAZATI ALKALMAZÁSAI Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP /1/A

2 13. GNSS mérés tervezése, végrehajtása Tervezés célja, eszközei, almanach GNSS tervező szoftverek Pontosító adatok fogadása GPRS lefedettség Mérési stílusok Mérés végrehajtása

3 GNSS mérés tervezése, végrehajtása Előadás

4 Tervezés célja Integritás garantálása GNSS Pontosítás módja Szükséges pontosság garantálása Rover eszköz pontossága Pontosítás módja Műholdkonstelláció Egyéb zavaró tényezők minimalizálása

5 Tervezés eszközei GNSS műholdadatok Almanach Trimble Planning Leica Satellite Availability Topcon Occupation Planning Pontosító adatok fogadása Mobil internet Gprs lefedettség Mérési stílus, eszközök, megvalósítás

6 Almanach Aktualizálás Időben előre Időben hátra Általános YUMA formátum,usa Coast Guard Navigációs Központ A dátum és a GPS-hét kapcsolata a GPSnaptárban

7 Almanach II. Trimble Leica Topcon

8 Trimble Planning Beállítások Magassági vágás Kitakarás Hely, időpont, időzóna Időtartam, időintervallum Letöltés Almanach Szoftver

9 Trimble Planning

10 Pontosító adatok Relatív Valós idejű Rádió Műhold Internet Utófeldolgozott Digitális adatátvitel

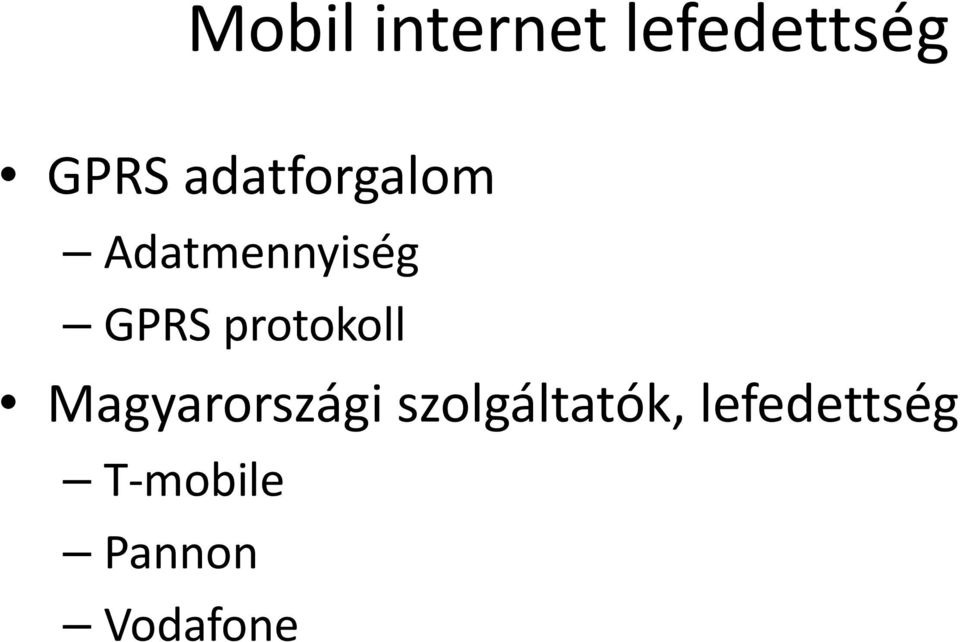

11 Mobil internet lefedettség GPRS adatforgalom Adatmennyiség GPRS protokoll Magyarországi szolgáltatók, lefedettség T-mobile Pannon Vodafone

12 Kapcsolódás Georgikon Bázisállomás Szolgáltatások GNSSnet Szolgáltatások Geotrade GNSS Szolgáltatások

13 Mérési stílus Pontosítás nélkül DGPS RTK

14 Mérés végrehajtása Kapcsolódás műholdakhoz, vezérlőhöz Kapcsolódás pontosító szolgáltatáshoz Mérési stílus beállítása Mérés megkezdése Adatok rögzítése

15 GNSS mérés Mérés megtervezése (almanach) Mérés végrehajtása (online pontosítás esetén feldolgozás is) Adatátvitel (csereformátumok használata, RINEX - Receiver Independent Exchange Format) Feldolgozás (vektorok, transzformáció, hibaellenőrzés) Hálózatkiegyenlítés (OGPSH - Országos GPS Hálózat)

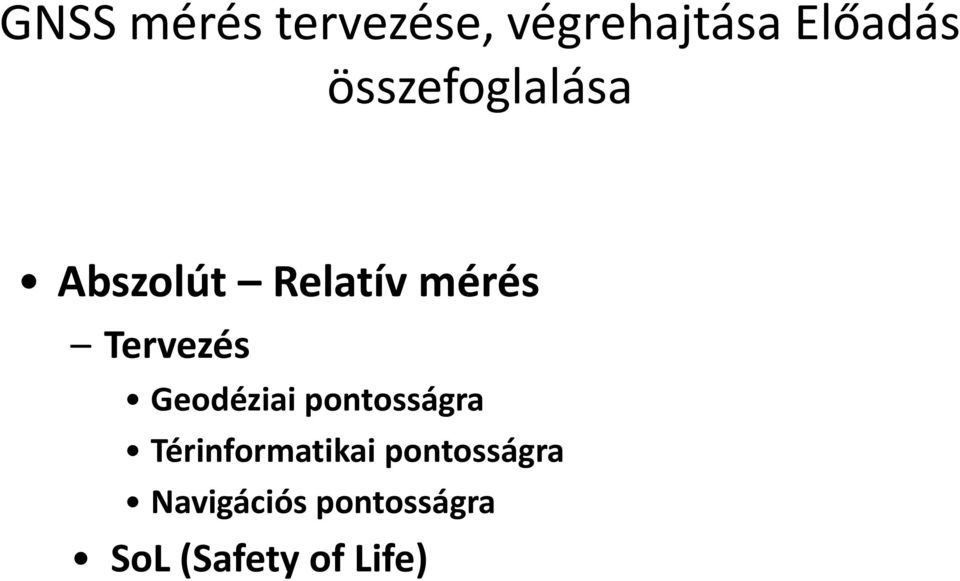

16 GNSS mérés tervezése, végrehajtása Előadás összefoglalása Abszolút Relatív mérés Tervezés Geodéziai pontosságra Térinformatikai pontosságra Navigációs pontosságra SoL (Safety of Life)

17 Előadás ellenőrző kérdései I. Készítsen előrejelzést a másnap déli 12 óra és óra közötti időtartamra 10 fokos magassági vágás fölött a Keszthely Helikon Strand (Lambda = 46 fok 45 perc, Fí = 17fok 15perc, h = 150 m) munkaterületre! GDOP= PDOP= HDOP VDOP= TDOP= GPS műholdak száma= Glonass műholdak száma= Galileo műholdak száma= Compass műholdak száma=

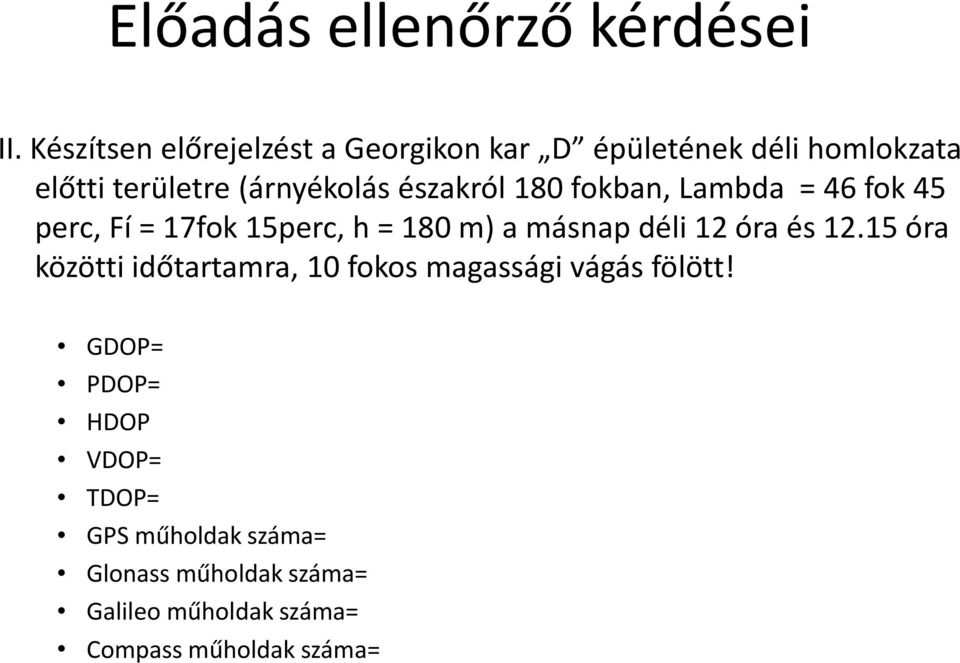

18 Előadás ellenőrző kérdései II. Készítsen előrejelzést a Georgikon kar D épületének déli homlokzata előtti területre (árnyékolás északról 180 fokban, Lambda = 46 fok 45 perc, Fí = 17fok 15perc, h = 180 m) a másnap déli 12 óra és óra közötti időtartamra, 10 fokos magassági vágás fölött! GDOP= PDOP= HDOP VDOP= TDOP= GPS műholdak száma= Glonass műholdak száma= Galileo műholdak száma= Compass műholdak száma=

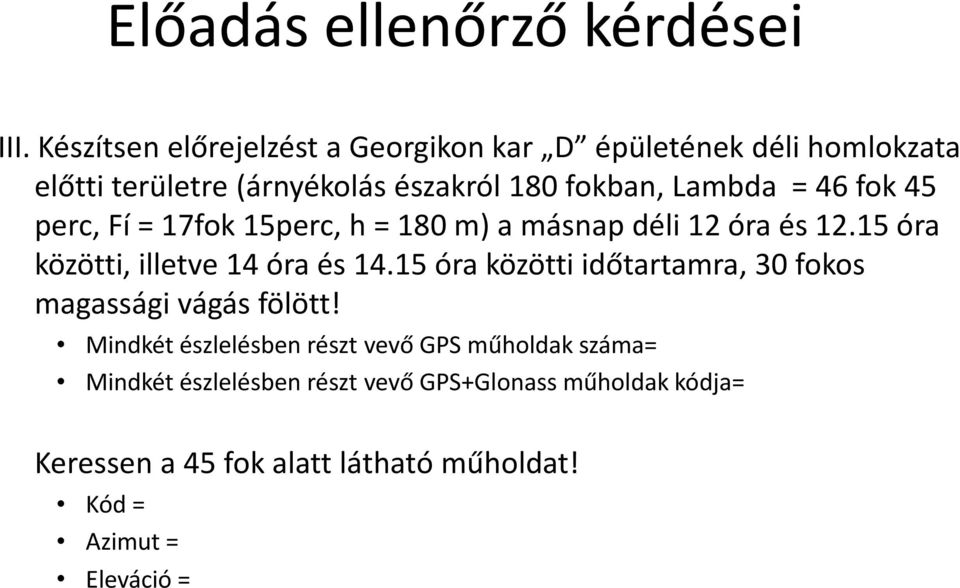

19 Előadás ellenőrző kérdései III. Készítsen előrejelzést a Georgikon kar D épületének déli homlokzata előtti területre (árnyékolás északról 180 fokban, Lambda = 46 fok 45 perc, Fí = 17fok 15perc, h = 180 m) a másnap déli 12 óra és óra közötti, illetve 14 óra és óra közötti időtartamra, 30 fokos magassági vágás fölött! Mindkét észlelésben részt vevő GPS műholdak száma= Mindkét észlelésben részt vevő GPS+Glonass műholdak kódja= Keressen a 45 fok alatt látható műholdat! Kód = Azimut = Eleváció =

20 Előadás ellenőrző kérdései IV. Készítsen előrejelzést két magyarországi, egymástól legalább 300 km-re lévő GNSSnet bázisállomásra a másnap déli 12 óra és óra közötti időtartamra, 10 fokos magassági vágás fölött! Mindkét észlelésben részt vevő GPS műholdak kódja = Mindkét észlelésben részt vevő GPS+Glonass műholdak száma =

21 Előadás ellenőrző kérdései V. Töltse le a Georgikon Bázisról ( ) a RINEX formátumú mérési mintafájlt, és ugyanezen nap precíz pályaadatait is! A mérési fájlból válasszon egy kerek időpontot! Hány műholdat észlelt a vevő a választott időpontban? Mennyi volt a műhold-vevő távolság méterben az észlelt holdakra, a C/A és a P kódmérésből, a választott epochában?

22 KÖSZÖNÖM FIGYELMÜKET Következő ELŐADÁS CÍME GIS feldolgozás, méréselőkészítés Előadás anyagát készítette: dr. Busznyák János
