1 T E R M É S Z E T V É D E L E M Terepi adatgyűjtés mobil eszközökkel a természetvédelemben Dr. Takács András Attila Takács Gábor Biró Csaba

2 Tartalom Bevezetés háttér információk GPS Természetvédelmi feladatok Mobil GIS alkalmazás lehetőségei Biotikai adatok gyűjtésekor lokalizáció meghatározása Területek körbehatárolása Terepi navigáció Rádiótelemetria Track log Állandó mintaterületek rögzítése Élőhely-térképezés Alkalmazott / alkalmazható mobil GIS eszközök hardver szoftver Továbblépés irányai 2

körbehatárolása Terepi navigáció Rádiótelemetria Track log Állandó mintaterületek

3 Földi Helymeghatározó Rendszer - GPS 27 műhold kering a Föld körül. (24 aktív + 3 tartalék) Kb. 20 km magasságban keringenek. 12 óra alae kerülik meg a Földet. Az első műholdat ban, a 24.- et ben indítoeák. Comparison of GPS, GLONASS, Galileo and Compass (medium earth orbit) satellite naviga;on system orbits with the Interna;onal Space Sta;on, Hubble Space Telescope and Iridium constellauon orbits, GeostaUonary Earth Orbit, and the nominal size of the Earth. Forrás: hep://en.wikipedia.org/wiki/satellite_navigauon 3

Comparison of GPS, GLONASS, Galileo and Compass (medium earth orbit) satellite naviga;on system orbits with the Interna;onal Space

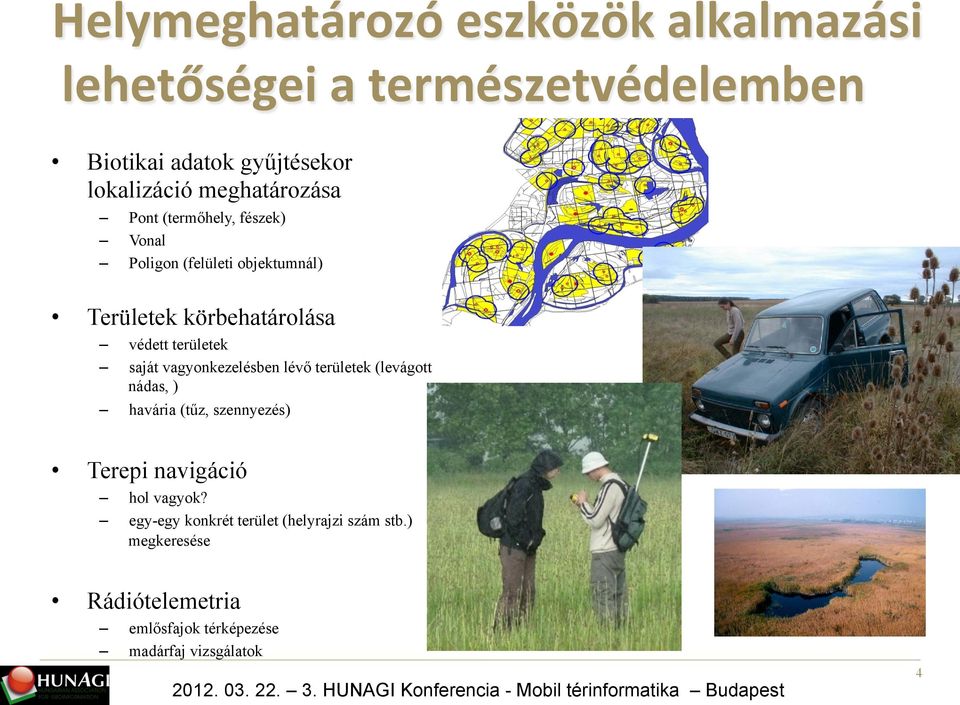

4 Helymeghatározó eszközök alkalmazási lehetőségei a természetvédelemben Biotikai adatok gyűjtésekor lokalizáció meghatározása Területek körbehatárolása védett területek saját vagyonkezelésben lévő területek (levágott nádas, ) havária (tűz, szennyezés) Terepi navigáció Pont (termőhely, fészek) Vonal Poligon (felületi objektumnál) hol vagyok? egy-egy konkrét terület (helyrajzi szám stb.) megkeresése Rádiótelemetria emlősfajok térképezése madárfaj vizsgálatok 4

havária (tűz, szennyezés) Terepi navigáció Pont (termőhely, fészek) Vonal Poligon (felületi objektumnál) hol vagyok?

5 Helymeghatározó eszközök alkalmazási lehetőségei a természetvédelemben Track log Állandó mintaterületek rögzítése bejárási utak rögzítése (NBMR térképezés) őrszolgálat mozgásának követése állandó mintaterületek kijelölése a fix mintahelyek felkeresése Élőhely-térképezés egyes vegetációs foltok lehatárolása 5

térképezés) őrszolgálat mozgásának követése állandó mintaterületek kijelölése

6 Helymeghatározó eszközök alkalmazási lehetőségei a természetvédelemben Rádiótelemetria Emlős Madár hep://conservauonbiology.net/wp- content/uploads/2008/12/ﬁg- 4b- telemetry_scats_01.jpg 6

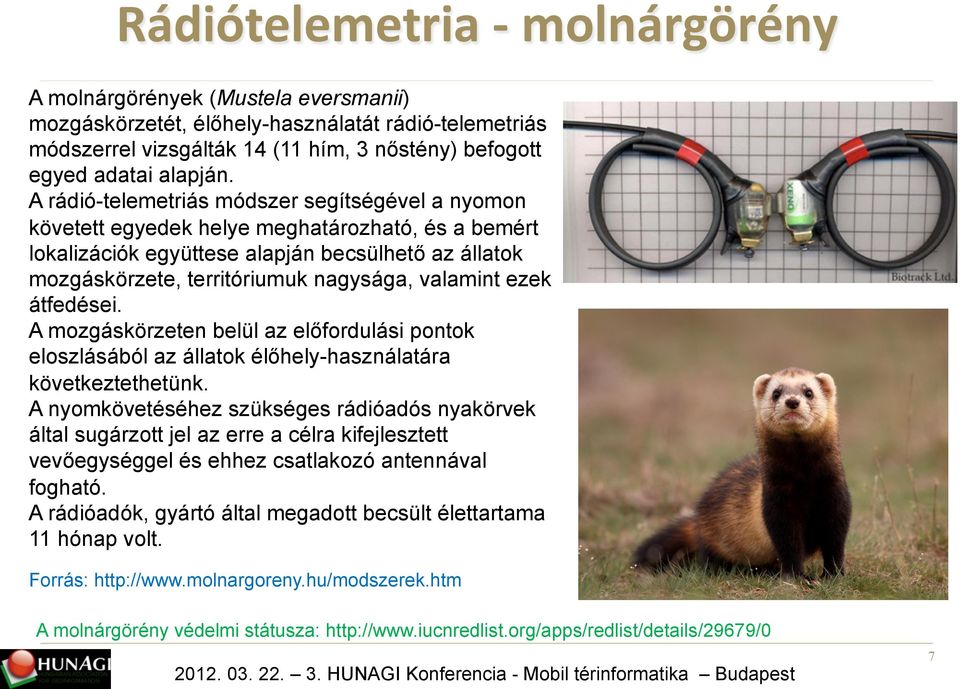

7 Rádiótelemetria - molnárgörény A molnárgörények (Mustela eversmanii) mozgáskörzetét, élőhely-használatát rádió-telemetriás módszerrel vizsgálták 14 (11 hím, 3 nőstény) befogott egyed adatai alapján. A rádió-telemetriás módszer segítségével a nyomon követett egyedek helye meghatározható, és a bemért lokalizációk együttese alapján becsülhető az állatok mozgáskörzete, territóriumuk nagysága, valamint ezek átfedései. A mozgáskörzeten belül az előfordulási pontok eloszlásából az állatok élőhely-használatára következtethetünk. A nyomkövetéséhez szükséges rádióadós nyakörvek által sugárzott jel az erre a célra kifejlesztett vevőegységgel és ehhez csatlakozó antennával fogható. A rádióadók, gyártó által megadott becsült élettartama 11 hónap volt. Forrás: A molnárgörény védelmi státusza: 7

valamint ezek átfedései. A mozgáskörzeten belül az előfordulási pontok eloszlásából az állatok élőhely-használatára következtethetünk.

8 A vizsgált molnárgörények téli (sötétebb szín) és 2009 tavaszi (világosabb szín) becsült mozgáskörzetei. Forrás: OElecz B A molnárgörény (Mustela eversmanni) mozgáskörzet- nagyságának és élőhely- preferenciájának vizsgálata a LAJTA- Projekt területén. Kutatási jelentés, Sopron 8

A molnárgörény (Mustela eversmanni) mozgáskörzet- nagyságának és élőhely-

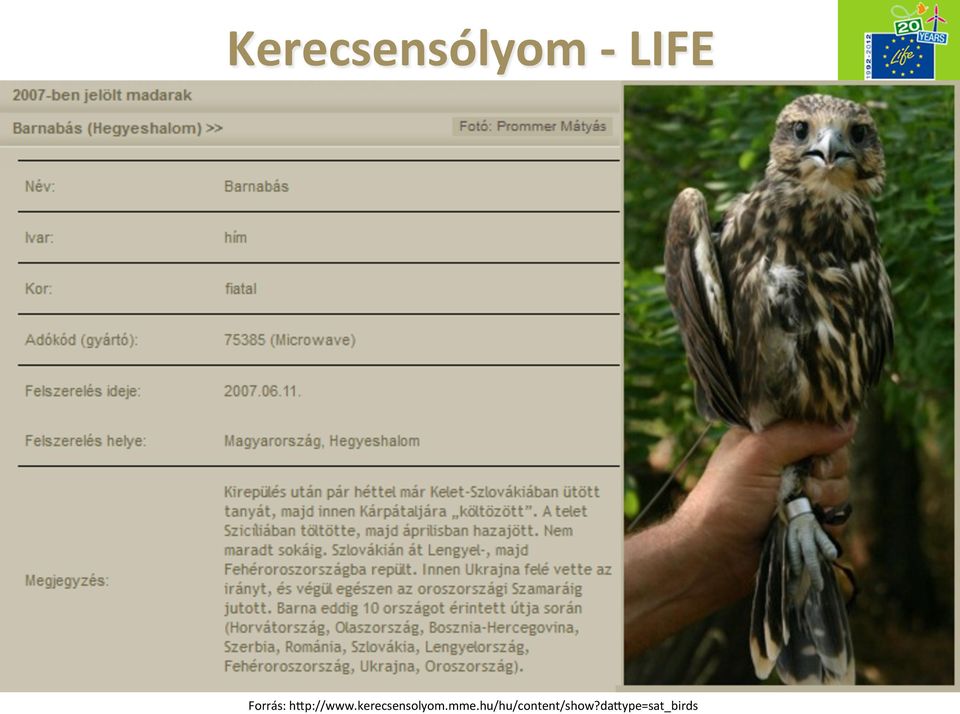

9 Kerecsensólyom - LIFE Forrás: hep:// 9

10 10

11 AlkalmazoG / alkalmazható GPS eszközök Navigációs GPS vevők elterjedtek, jó terepállóság. hátrányai: legtöbbjük nem ismeri az EOV rendszert, korlátozott a háttértérképek feltöltése, körülményes adatgyűjtés, leíró adat gyakran csak egy szöveges megjegyzés lehet, nem programozhatóak, pontosság 5-15 méter. Navigációs GPS-re épülő terepi adatgyűjtők és GIS rendszerek: összeköthető programozható kézi számítógépekkel; programozhatóak. A járművekre szerelt készülékek (pl. a mezőgazdaságban) 1 méter alatti pontosságúak. A háton hordozható, vagy állványra rögzíthető geodéziai vevők 5 10 cm pontosságúak. 11

szöveges megjegyzés lehet, nem programozhatóak, pontosság 5-15 méter.

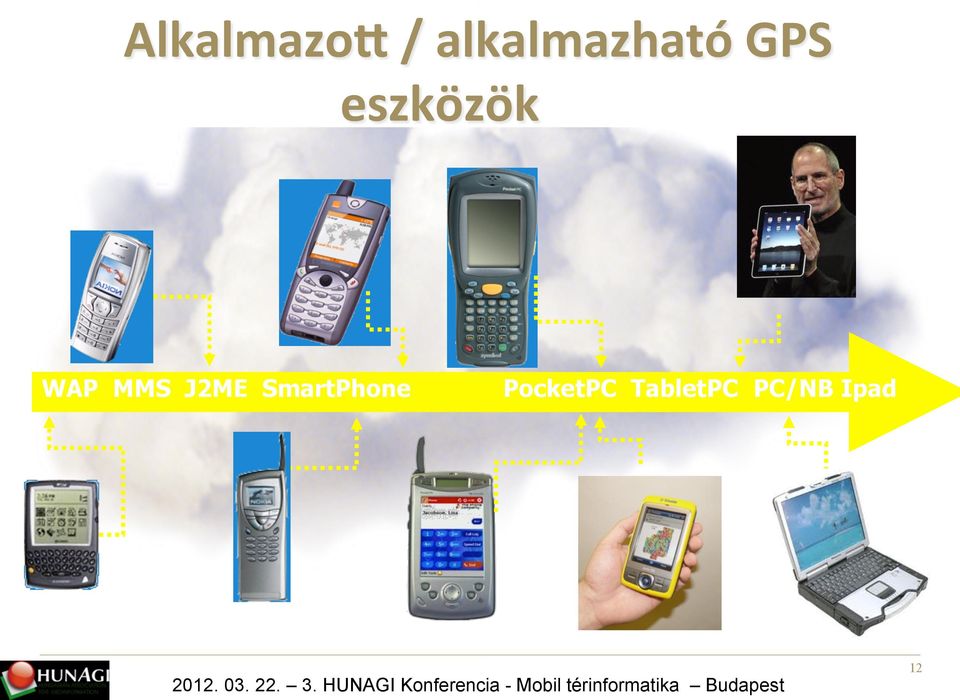

12 AlkalmazoG / alkalmazható GPS eszközök WAP MMS J2ME SmartPhone PocketPC TabletPC PC/NB Ipad 12

13 Természetvédelmi Információs Rendszer vastag kliens TIR engine A TIR Off- line (ArcGIS Serverrel nincs kapcsolatban) adatrögzítő alkalmazása ArcEngine alapokon került fejlesztésre Mind a külső, mind a belső adatgyűjtők ezt használják a webes felület korlátai miae Fajelőfordulások és élőhelytérképek adatainak rögzítése BeépíteE ellenőrző funkciók (pl. hiányos adatok) 13

Mind a külső, mind a belső adatgyűjtők ezt használják a webes felület korlátai miae

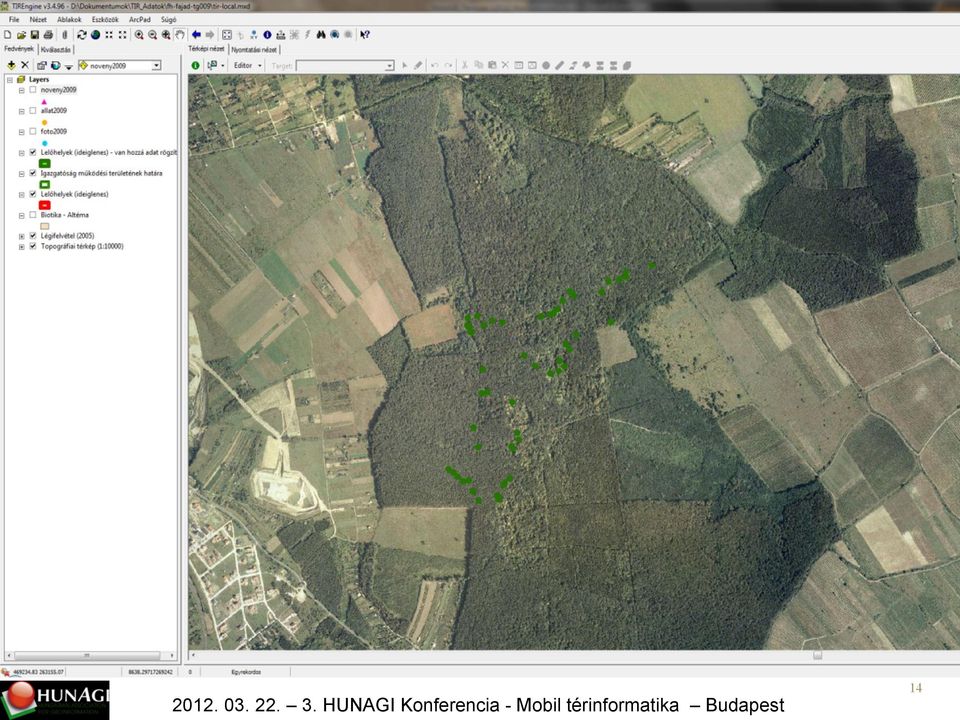

14 14

15 15

16 Lehetőségek Vezeték nélküli cowboy

com/2004/06/10/wireless-cows/ http://www.

17 Továbblépés irányai Új fejlesztés a TIR mobil kliens. ArcPAD- re Tir Engine és ArcPAD kapcsolat megteremtése. Előnye: az adatokat csak egyszer kell rögzíteni. Tesztelése és hibajavítása folyamatban. 17

18 Köszönjük a figyelmet! T E R M É S Z E T V É D E L E M tirweb@vm.gov.hu 18
