1 A vonatkoztatási rendszerek és transzformálásuk néhány kérdése Dr. Busics György Óbudai Egyetem Alba Regia Műszaki Kar Székesfehérvár

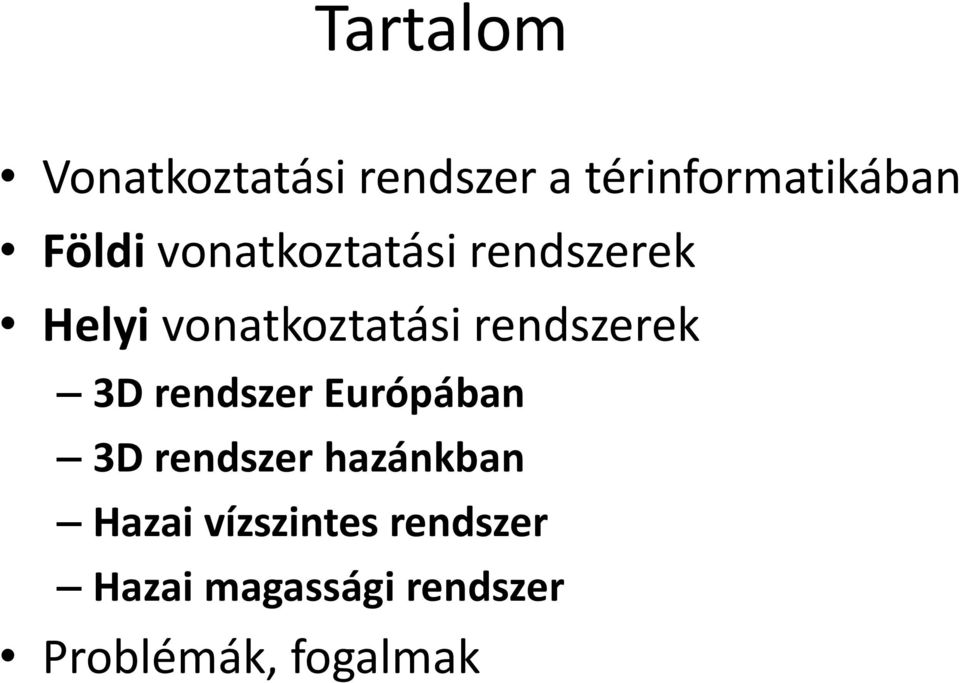

2 Tartalom Vonatkoztatási rendszer a térinformatikában Földi vonatkoztatási rendszerek Helyi vonatkoztatási rendszerek 3D rendszer Európában 3D rendszer hazánkban Hazai vízszintes rendszer Hazai magassági rendszer Problémák, fogalmak
3 A vonatkoztatási rendszer két fontos eleme koordináta -rendszer geodéziai hálózat vonatkoztatási rendszer 3D 2D 1D frame geodetic framework infrastructure azon anyagi pontok összessége és a hozzájuk rögzített koordináta-rendszer, amelyhez további pontok helyzetét és ennek megváltozását (mozgását) viszonyítjuk (Biró Péter)
4 Földi (térbeli) vonatkoztatási rendszer ( IERS: International Earth Rotation and Reference Systems Service
5 Geocentrikus koordináták P (φ, λ, h) P (X, Y, Z) A földrajzi koordináták (φ, λ, h) és a térbeli derékszögű koordináták (X, Y, Z) egyenértékűek
6 Geocentrikus koordináták Saját jegyzetem Biró Péter egyetemi előadásáról, novemberéből
7 m Síkbeli koordináták X (eltolt) m x (eredeti) y (eredeti) X (EOV) < m < Y (EOV) Y (eltolt) EOV (Egységes Országos Vetület)

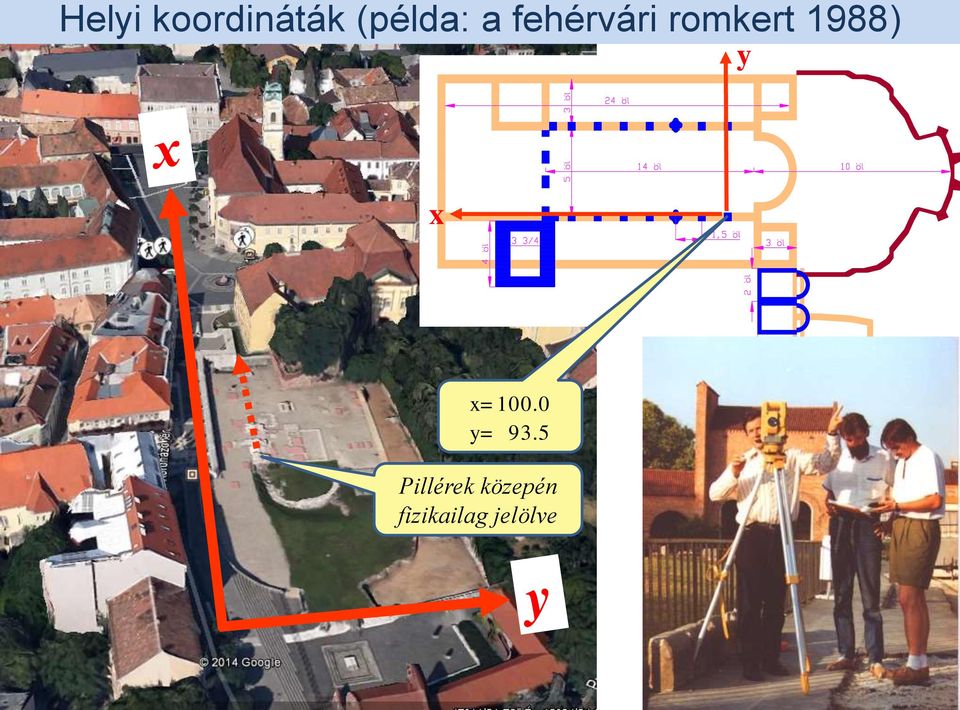

8 Helyi koordináták (példa: a fehérvári romkert 1988) y x x=100.0 y= 93.5 Pillérek közepén fizikailag jelölve
9
10
11 Földi vonatkoztatási rendszerek
12 WGS84: az amerikai GPS rendszere Alaphálózata: 5 követőállomás 1987-ben
13 WGS84: megújítás a G730, G873, G1150, G1674 G: GPShét G: GPShét A GPS jelenlegi követőállomásai
14 ITRS: a polgári (civil) földi vonatkoztatási rendszer Néhány realizáció IGS: International GNSS Service ITRF89 ITRF94 ITRF A követőállomások jelenleg ITRF2008

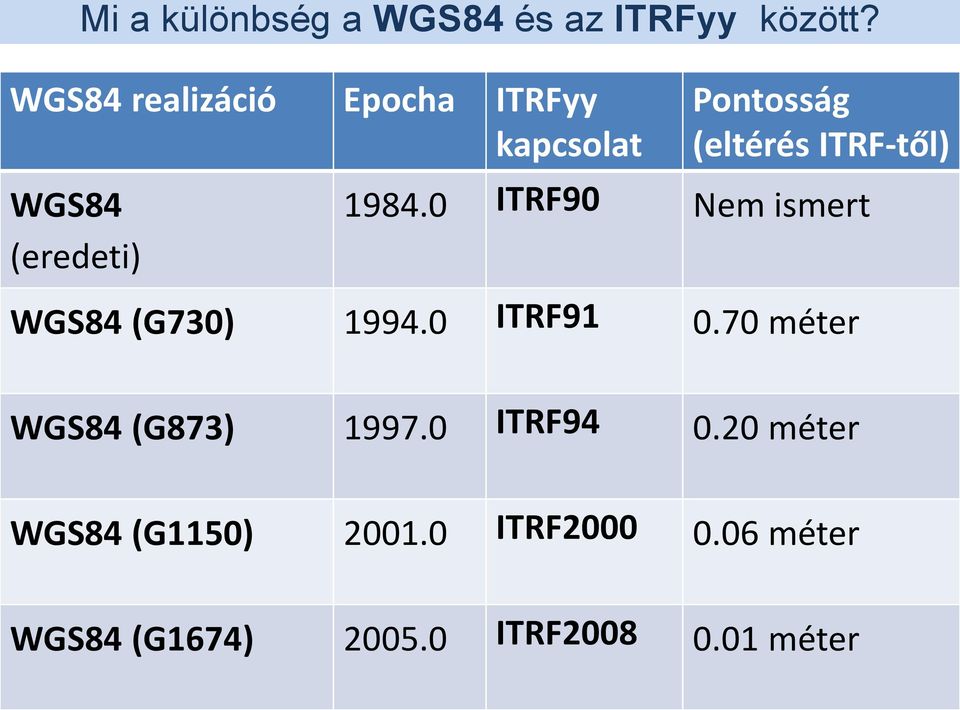

15 Mi a különbség a WGS84 és az ITRFyy között? WGS84 realizáció Epocha ITRFyy kapcsolat WGS84 (eredeti) Pontosság (eltérés ITRF-től) ITRF90 Nem ismert WGS84 (G730) ITRF méter WGS84 (G873) ITRF méter WGS84 (G1150) ITRF méter WGS84 (G1674) ITRF méter
16 Sebességvektorok az ITRF2005 és ITRF2008 között A kontinentális táblák vándorlása
17 Sebességvektorok az ITRF2005 és ITRF2008 között A kontinentális táblák vándorlása

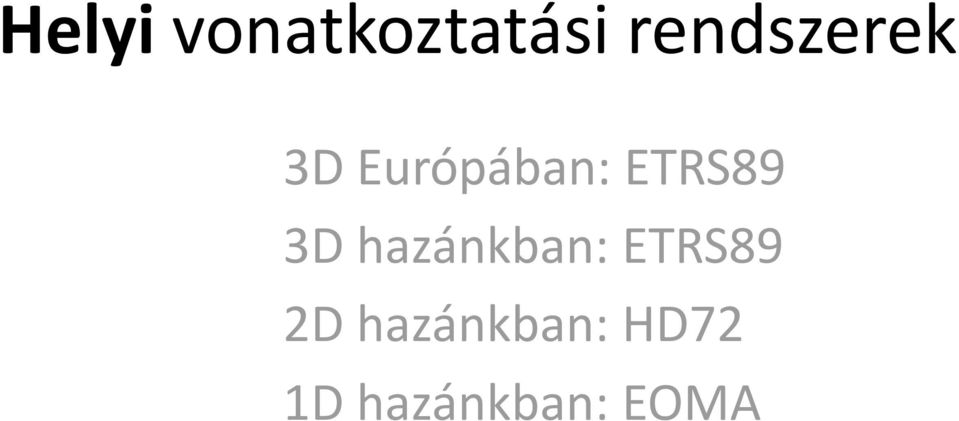

18 Helyi vonatkoztatási rendszerek 3D Európában: ETRS89 3D hazánkban: ETRS89 2D hazánkban: HD72 1D hazánkban: EOMA
19 ETRS89: Európa 3D vonatkoztatási rendszere Miért? 2.5 cm/év EUREF: European Reference Frame ETRS89 ITRF89 ETRS89/ETRF00(R5) EUREF pontok a kezdetekben (1992)
20 EURF89: ma az EPN valósítja meg EPN: EUREF Permanent Network Ma: 246 GNSS referenciaállomás ETRS89/ETRF00(R5)
21 ETRS89 hazánkban: első megvalósítása az OGPSH 1991: kerethálózat OGPSH: Országos GPS Hálózat : országos hálózat 24 keretpont, összesen 1153 pont ETRS89/ETRF00(R5)
22 ETRS89 hazánkban: mai megvalósítása a GNSSnet.hu GNSSnet.hu: a hazai aktív hálózat ( ) 35 GPS/GLONASS referenciaállomás
23 Az SZFV referenciaállomás koordinátáinak stabilitása Antenna-csere: Leica AT503 helyett AT áprilisában 2004 decembere óta működik folyamatosan az SZFV állomás
24 Az SZFV koordinátái ITRF2008 és ETRS89 rendszerben Google Föld koordináták: ITRF2008 ETRS89 eltérés (mp) eltérés (m) A Google Earth és a WGS84 azonos φ=47 11' " φ=47 11' " 0, ,44 λ=18 25' " λ=18 25' " 0, ,53 h= h=
25 0.44 m Az SZFV koordinátái ITRF2008 és ETRS89 rendszerben ITRF08 pozíció 50 ETRS89 pozíció 0.53 m A különbség növekvő az ETRS89 és az ITRFyy között
26 Az első Galileo teszt a Pirosalma-épület tetején Google Earth coordinates 2014 március 19-én először kaptunk pozíciót tisztán Galileo holdakra végzett mérésből
27 Az első Galileo teszt a Pirosalma-épület tetején Google Earth koordináták
28 Korábbi hazai vízszintes vonatkoztatási rendszerek Különböző vetületek a Bessel +y ellipszoidhoz +y +y y +x +x Vetületnélküli rendszer +x +x Budapesti sztereografikus vetület (ST) Marosvásárhelyi rendszer +y HÉR Gellért-hegy (központ) +y +y HKR HDR HÉR HKR HDR +x Forrás: Varga József jegyzete
29 Önálló városi (centrális) hálózat Fehérváron (1938) A mai térkép is ezen alapszik, bár EOV-be transzformálva
30 Azonos vetület, de más hálózat Sztereografikus Centrális
31 A mai hazai vízszintes vonatkoztatási rendszer Ellipszoid (GRS67) Hálózat (EOVA) Vetület (EOV) Mértékrendszer (m) Geodéziai dátum EOVA: Egységes Országos Vízszintes Alapponthálózat EOV: Egységes Országos Vetület Hivatalosan: Hungarian Datum 1972 (HD72)
32 Teljes országos hálózat kiépítése: Megvalósítás: EOVA Az elsőrendű háromszögelési hálózat 900 irány, 40 azimut, 23 távolság Évtizedeket átívelő mérések Pontok darabszáma: I. rendű: 141 III. rendű: 2100 IV. rendű: 56000
33 Lineáris eltérések a HD72 és az ETRS89 között Mi a legjobb transzfor máció? 1153 közös pont ETRS89 - HD72 Hasonlósági transzformációból
34 A térbeli távolságokból és az ellipszoidi távolságokból kapott méretaránytényező azonos értékű: átlagosan -4,5 ppm. Minden távmérővel mért távolság hosszabb, mint a GPS-ből levezetett távolság, átlagosan 11 cm-rel. M=-4,5 mm/km
35 Szabad hálózat kiegyenlítése Irányértékek száma: 740 Távolságok száma: verzió: EOV -távolságokkal 2. verzió: GPS -távolságokkal
36 Lineáris eltérések a két verzió között Lényegében a méretaránytényező modellezése
37 Az aktív GNSS hálózat egy alkalmazása Idő: By: Gyula Grenerczy, Tamás Jámbor, Marcell Ferenc A március 11-i nagy japán földrengés hatása hazánkban
38 A március 11-i nagy japán földrengés hatása hazánkban
39
40 A mai hazai magassági vonatkoztatási rendszer EOMA (Balti magasság) Geoid (tengerszint) Hálózat (EOMA) Mértékrendszer (m) Adriai középvízszint Szintezési hálózat elvén Balti középvízszint Műholdas gravimetriai elven Balti magasság? EOMA magasság?
41 Szintezési hálózatok Magyarországon Időtartam Elnevezés Tengerszint Első: katonai hálózat Adriai Második: Adriai Harmadik: Bendefy-féle Adriai/Balti Negyedik: EOMA Minek nevezzelek? Balti EOMA: Egységes Országos Magassági Alapponthálózat
42 Az első (katonai) szintezési hálózat és főalappontjai Adriai alapszint Kiterjedt az egykori Osztrák-Magyar Monarchia egész területére
43 A Nadap őspont felújítása (2013) H Baltic = 173,1638 m H Adriaitic = 173,8385 m
44
45
46
47
48 A mai szintezési hálózat, az EOMA I. rendű: II. III. rendű: Referenciapont: Nadap II. EOMA: Egységes Országos Magassági Alapponthálózat Évtizedeket átívelő mérések
49 A Nadap II. főalappont felújítása (2013) Nadap II. H Balti = 176,23382 m
50 Magasságváltozások 300 K-pontban Első mérés: ; második mérés:
51 Magasságváltozások a szakaszvégpontokban Első mérés: ; második mérés:
52 További kérdések Milyen pontos a hálózati RTKmagasság? Mi a különbség a VITEL2009 és avitel2014 között? Mikor lesz újramérve az EOMA?
53 Köszönöm a figyelmet! Web: busics.gyorgy@amk.uni-obuda.hu
