1 Mennyit is késik? Troposzféra-modellezés a GNSSnet.hu rendszerében Tea előadás Penc Braunmüller Péter

2 A GNSSnet.hu hálózati szoftverében (Geo++ GNSMART) elérhető troposzféra modellek vizsgálata és összehasonlításuk az alábbiakkal: a priori troposzféra modellek más szoftverrel (Bernese) történő feldolgozások Közel valós idejű feldolgozás a BME-n EUREF heti kombinált koordináta-megoldás részeként rádiószondás mérések Vizsgált troposzféra modellek: Hopfield/Black modell Saastamoinen modell Niell modell (2 fajta) Global Mapping Function

alábbiakkal: a priori troposzféra modellek más szoftverrel (Bernese) történő feldolgozások Közel valós idejű

3 Troposzféra modellezés a troposzféra a légkör alsó ~11 km rétege itt található a vízpára ~99%-a a vízpára a műholdak által kibocsátott jelek késését okozza a késést két részre bonthatjuk: hidrosztatikus és nedves késleltetés (a teljes késleltetés ~10%-a a nedves rész)

kibocsátott jelek késését okozza a késést két részre bonthatjuk:

4 Bemenő adatok a priori modellek: meteorológiai adatok Black modell esetében havi átlagos értékek a rádiószondás mérések alapján

5 Bemenő adatok a priori modellek: meteorológiai adatok Black modell esetében havi átlagos értékek a rádiószondás mérések alapján Bernese, GNSMART: permanens GNSS állomások észlelései

6 Bemenő adatok a priori modellek: meteorológiai adatok Black modell esetében havi átlagos értékek a rádiószondás mérések alapján Bernese, GNSMART: permanens GNSS állomások észlelései Közel valós-idejű feldolgozás:

rádiószondás mérések alapján Bernese, GNSMART:

7 Bemenő adatok a priori modellek: meteorológiai adatok Black modell esetében havi átlagos értékek a rádiószondás mérések alapján Bernese, GNSMART: permanens GNSS állomások észlelései EUREF heti kombinált megoldás:

8 Bemenő adatok a priori modellek: meteorológiai adatok Black modell esetében havi átlagos értékek a rádiószondás mérések alapján Bernese, GNSMART: permanens GNSS állomások észlelései rádiószonda: meteorológiai adatok mérése különböző magasságokban

alapján Bernese, GNSMART: permanens GNSS állomások észlelései

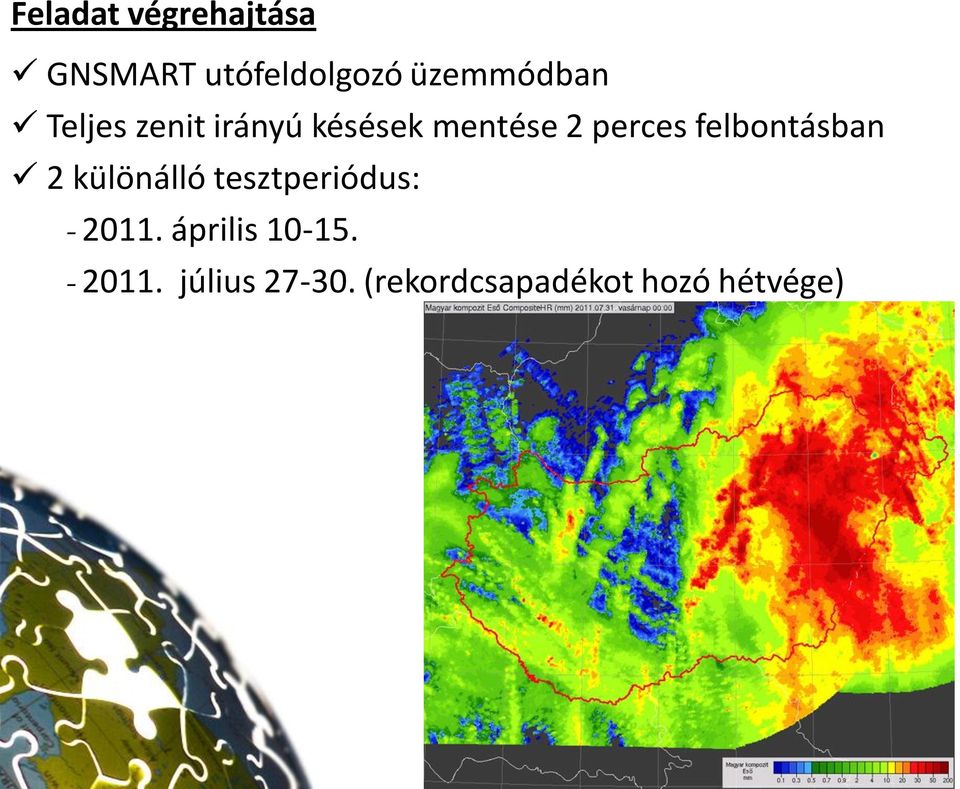

9 Feladat végrehajtása GNSMART utófeldolgozó üzemmódban Teljes zenit irányú késések mentése 2 perces felbontásban 2 különálló tesztperiódus: április július (rekordcsapadékot hozó hétvége)

felbontásban 2 különálló tesztperiódus: - 2011.

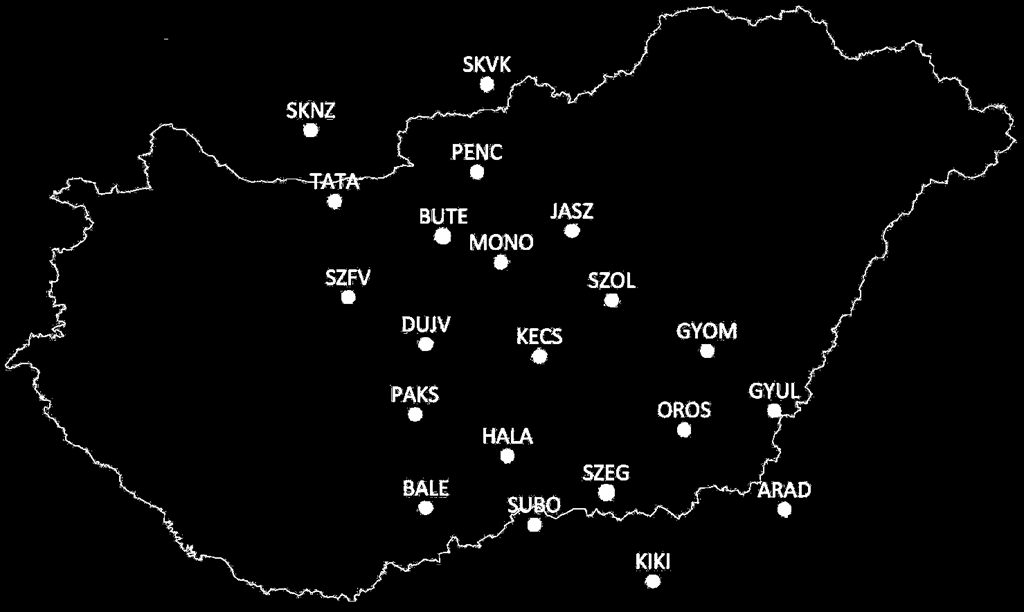

10 Teszthálózat kialakítása:

11 Teszthálózat kialakítása: A mini teszt során a Niell modellt használtam A kis teszthálózat esetén tapasztalt nagyobb (>5 cm) eltérések miatt a nagyobb teszthálózatot választottam a további tesztelésekre. (Ez hosszabb futási időt jelentett.)

nagyobb (>5 cm) eltérések miatt a nagyobb teszthálózatot

12 Eredmények GNSMART és a priori modellek A Saastamoinen modellek esetén volt tapasztalható a kisebb eltérés.

13 Eredmények Rádiószonda és a priori modellek

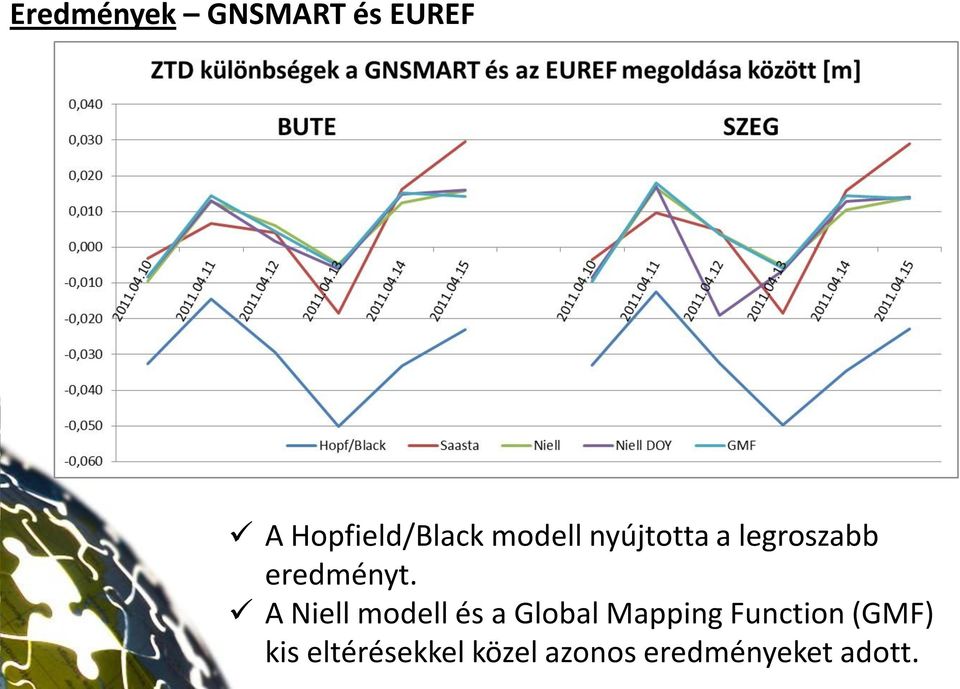

14 Eredmények GNSMART és EUREF A Hopfield/Black modell nyújtotta a legroszabb eredményt. A Niell modell és a Global Mapping Function (GMF) kis eltérésekkel közel azonos eredményeket adott.

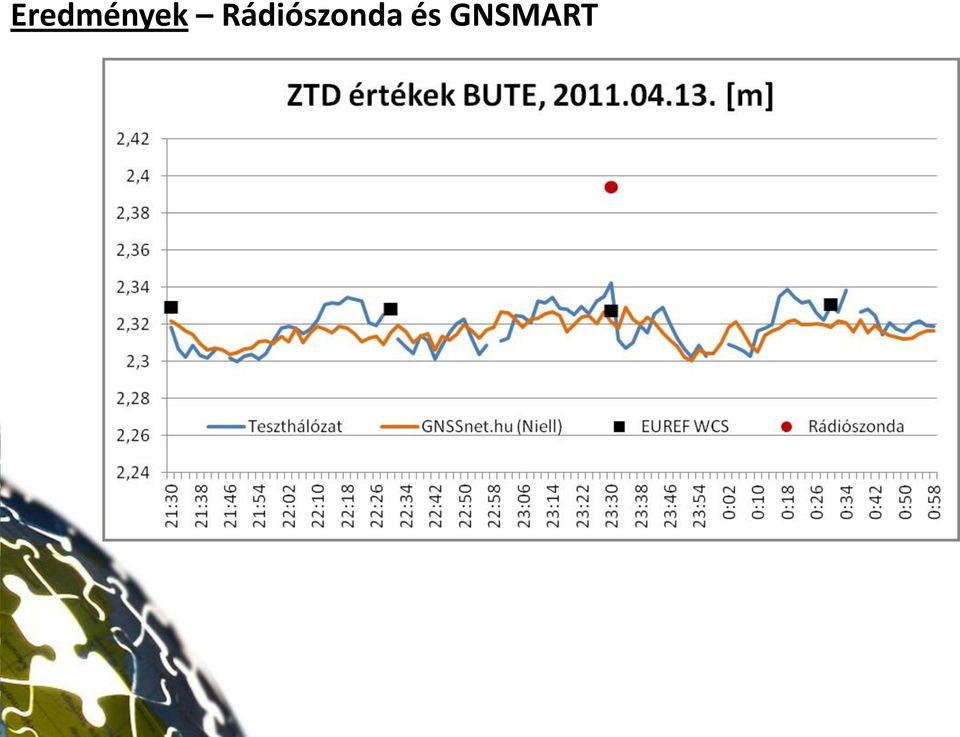

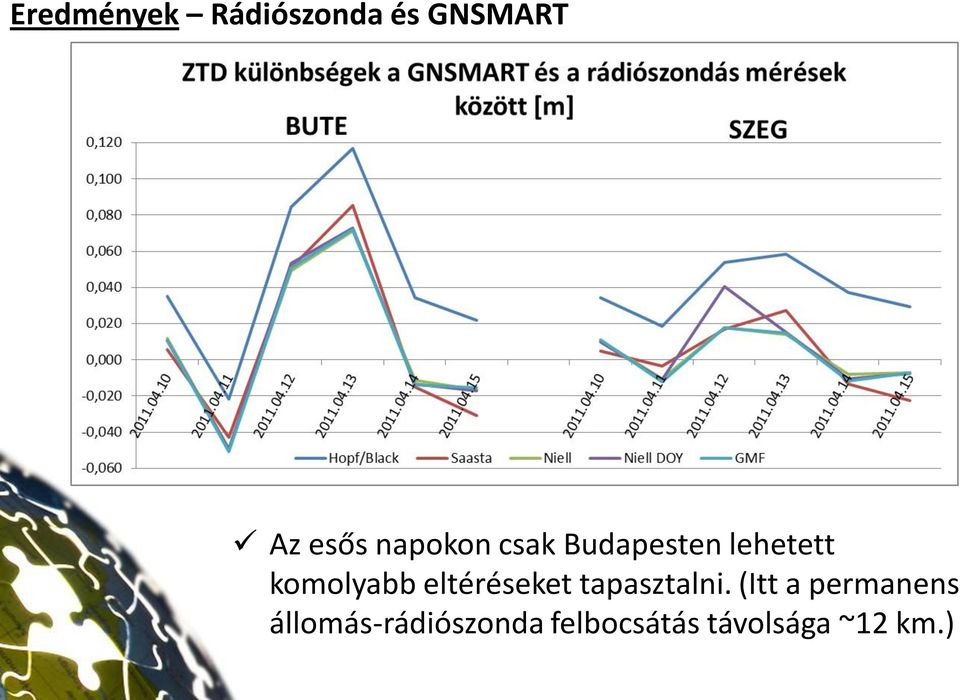

15 Eredmények Rádiószonda és GNSMART Az esős napokon csak Budapesten lehetett komolyabb eltéréseket tapasztalni. (Itt a permanens állomás-rádiószonda felbocsátás távolsága ~12 km.)

16 Eredmények Rádiószonda és GNSMART

17 Eredmények Rádiószonda és GNSMART

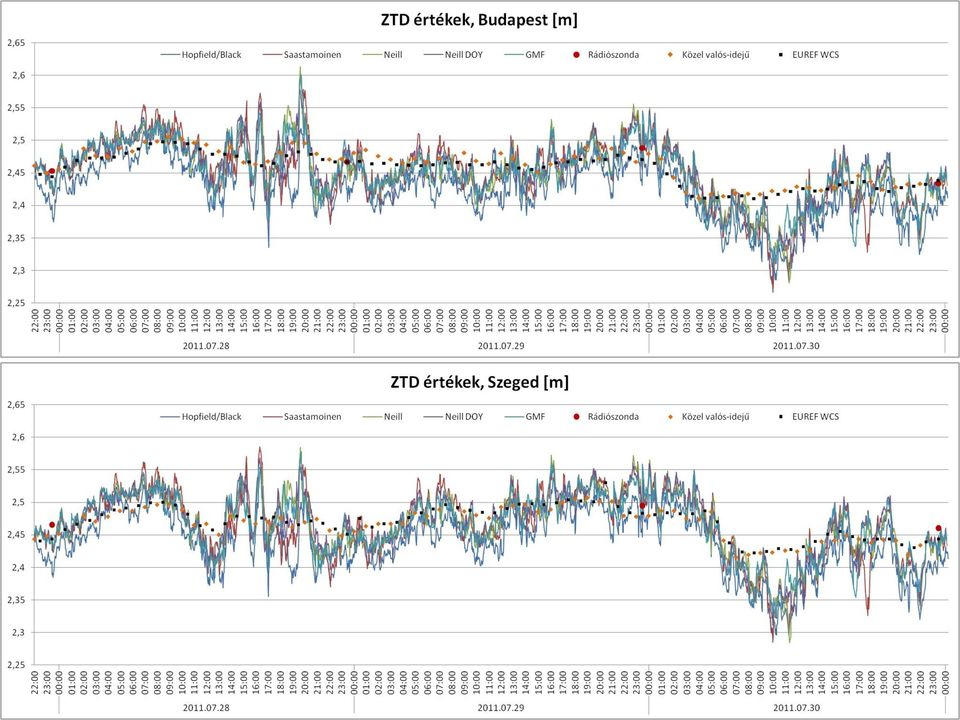

18 Eredmények GNSMART, EUREF, NRT, rádiószonda

19 Eredmények GNSMART, EUREF, NRT, rádiószonda

20 Eredmények GNSMART, EUREF, NRT, rádiószonda

21 Eredmények GNSMART, EUREF, NRT, rádiószonda

22 Eredmények GNSMART, EUREF, NRT, rádiószonda

23 Eredmények GNSMART, EUREF, NRT, rádiószonda

24 Eredmények GNSMART, EUREF, NRT, rádiószonda

25 Eredmények GNSMART, EUREF, NRT, rádiószonda A Hopfield/Black modell szisztematikusan kisebb értékeket eredményezett. A többi GNSMART-ban alkalmazott modell jó egyezést mutatott a rádiószondás mérésekkel és a Bernese-vel történt feldolgozásokkal is.

26 Eredmények GNSMART, EUREF, NRT, rádiószonda A Hopfield/Black modell szisztematikusan kisebb értékeket eredményezett. A többi GNSMART-ban alkalmazott modell jó egyezést mutatott a rádiószondás mérésekkel és a Bernese-vel történt feldolgozásokkal is.

27 A Niell modell teljesítménye A ZTD értékek eltérése a rádiószondás mérésektől évszakos változást mutat, általában nyáron nagyobb az eltérés.

28 A Niell modell teljesítménye

29 Tapasztalatok Az a priori modellek közötti eltérések a nedves késleltetés értékek számításából adódnak, a hidrosztatikus rész esetén majdnem azonos értékeket adnak. A GNSMART-ban a két fajta Niell modell (a január elsejétől eltelt napok számától független és függő) között nincs jelentős különbség. A GNSMART-ban a Niell modell adta átlagosan a legkisebb eltérést a rádiószondás mérések és a Bernese-vel történő feldolgozásokhoz képest. A Global Mapping Function (GMF) majdnem mindig a Niell modellel egyező eredményt adott, a GNSSnet.hu rendszerébe való esetleges alkalmazása előtt további tesztekre van szükség. (Jelenleg a valós idejű hálózatban a Niell modell kerül alkalmazásra.)

30 Köszönöm a figyelmet!
