1 A szaktudás. REFA GmbH : Consulting REFA CHRONOS Időfelvételi készülék és kiértékelő szoftver 1

2 Miért van szükség egy (saját) időfelvételi készülékre? Fontos eszköz a REFA módszertan alkalmazásához A REFA az időfelvétel feltalálója Az új technológiák alkalmazása alapkövetelmény a képzésben és a tanácsadásban REFA CHRONOS Ez az eredeti időfelvételi készülék a REFA színvilágában 3

feltalálója Az új technológiák alkalmazása alapkövetelmény a képzésben

3 Miért a REFA CHRONOS és nem egy táblagép? Mivel a készüléket ipari környezetben használjuk, ezért megbízható és masszív időfelvételi készülékre van szükségünk. Jellemzői: Gumikeretes burkolat, amely véd fröccsenő víz, lökés és por ellen, valamint ellenáll az oldószereknek IP 54-es védettség és 1 méteres ejtési magasságig ütésálló Napfényben is használható, rezisztív színes kijelző (kesztyűben is használható) Billentyűzettel kombinált kijelző Tömege akkumulátorral kb g Kézre álló méret (230 mm széles x 155 mm magas x 38 mm vastag) Valós idejű operációs rendszer Hosszú élettartam és német gyártmány Az akkumulátor üzemideje akár 8 óra (opcionális pótakkumulátorral kétszeresére növelhető) 4

Napfényben is használható, rezisztív színes kijelző (kesztyűben is használható) Billentyűzettel kombinált kijelző Tömege akkumulátorral kb.

4 REFA Chronos Funkciói Időtanulmányok ciklikus és nem ciklikus folyamatokról Folyamat- ill. járulékos idő elemzés Több munkahely és csoportmunka időfelvétele Vállalati szinten megállapodott pótlékok és elvárt értékek, pl. epszilon beállítása A teljesítményfokot kényelmesen, csúszkával állítjuk be A teljesítményfok kiválasztási tartománya előre beállítható Időtípusok előzetes kiválasztása: standard REFA, kibővített REFA és REFA járulékos idők A rendszer a felvétel közben tájékoztat az epszilonról és n -ről Akár 999 folyamatlépéssel szerteágazó tevékenységeket is lehet elemezni 5

epszilon beállítása A teljesítményfokot kényelmesen, csúszkával állítjuk be A teljesítményfok kiválasztási tartománya előre beállítható

5 Alapkivitelben egy óra, opcionálisan akár négy óra is plugin-ekkel Jellemzők hozzárendelése a későbbi leválogatáshoz Magyarázatok a mért értékhez A munkavégzési rendszer és a kiértékelés átfogó leírása mint a REFA időfelvételi lapon Feljegyzések készítése az időfelvétel során szöveges és képi (szabadkézi) formában A REFA CHRONOS segítségével egyszerűen elkészíthető a számítógépes időfelvétel Interfészek USB csatlakozó Adatátvitel PC-ről a készülékre és fordítva Az adatok exportálása MS EXCEL standard szoftverbe Gyors frissítés lehetséges 6

során szöveges és képi (szabadkézi) formában A REFA CHRONOS segítségével egyszerűen elkészíthető a számítógépes időfelvétel Interfészek

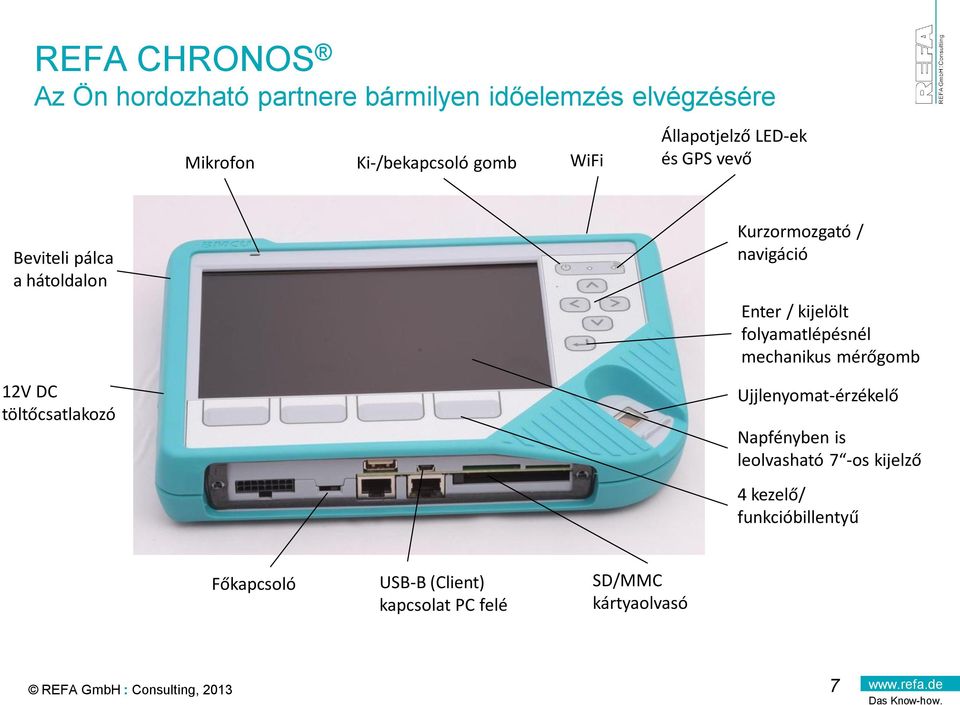

6 Mikrofon Ki-/bekapcsoló gomb WiFi Állapotjelző LED-ek és GPS vevő Beviteli pálca a hátoldalon 12V DC töltőcsatlakozó Kurzormozgató / navigáció Enter / kijelölt folyamatlépésnél mechanikus mérőgomb Ujjlenyomat-érzékelő Napfényben is leolvasható 7 -os kijelző 4 kezelő/ funkcióbillentyű Főkapcsoló USB-B (Client) kapcsolat PC felé SD/MMC kártyaolvasó 7

folyamatlépésnél mechanikus mérőgomb Ujjlenyomat-érzékelő Napfényben is leolvasható 7

7 Mért érték megnyitása/módosítása (kettős érintésre): -Vonatkoztatási mennyiség módosítása -Jellemző hozzárendelése -Szövegből mért érték hozárendelés Kiválasztott mért érték mozgatása Jellemző hozzárendelése a mért értékhez Szöveg hozzáadása a mért értékhez Mért érték érvénytelenítése (mért érték törlése) Kiválasztott mért érték kapcsolatának megszüntetése Kiválasztott mért érték összekapcsolása a következő mért értékkel Mért érték sorszáma Teljesítményfok a mért értékhez Mért egyedi idő/előrehaladási idő Viszonyítási mennyiség a mért értékhez Állapotjelzés a mért értékhez Teljesítményfok csúszka Bejelentkezett felhasználó / készülék neve Folyamatszakasz mozgatása Új folyamatszakasz összeállítása Folyamatszakasz szerkesztése (kettős érintésre) Mérési pont beállítása Pontos idő / dátum Óra menü: Tanulmány teljes felvételi ideje 1-es óra Viszonyítási mennyiség a folyamatszakaszban összesen Mért értékek száma a folyamatszakaszban söszesen Idők összege a folyamatszakaszban Átlagos idő a viiszonyítási mennyiség 1-re vetítve Akkumulátor állapot maradék üzemidő kijelzéssel Tanulmány menü megjelenítése Szöveges/képi megjegyzések rögzítése Óra indítása, óra megállítása a tanulmány menüben Váltás a járulékos idő típusok képernyőre Szoftververzió száma 8

összekapcsolása a következő mért értékkel Mért érték sorszáma Teljesítményfok a mért értékhez Mért egyedi idő/előrehaladási idő Viszonyítási mennyiség a mért értékhez Állapotjelzés a mért értékhez

8 Kiértékelő szoftver - Időfelvételi lap megjelenítése 9

9 - Win Az Ön hordozható partnere bármilyen időelemzés elvégzésée 10

10 - Win Tervezett folyamatszakaszok kiértékelésének megjelenítése 11

11 A naplózott változtatások ábrázolása 12

CHRONOS CHRONOS Standard Plugin-ek Készülék és szoftevr 1 órávalpc - Applikation Kiértékelés: Komplett REFA Z2 Naplózás képpel Excel interfész Tanulány export-import Tanulmányok kezelése 4 óra

12 CHRONOS CHRONOS Standard Plugin-ek Készülék és szoftevr 1 órávalpc - Applikation Kiértékelés: Komplett REFA Z2 Naplózás képpel Excel interfész Tanulány export-import Tanulmányok kezelése 4 óra Űrlap-generátor a kiértékelésekhez: Órák, jellemzők, folyamatszakaszok, időtípusok Multimédia eszköz: Kép (beépített kamera) Hangfelvétel Adatmentés Törzsadatok beolvasása GPS kalibrálás Tanulmányok összekapcsolása Járulékos időpótlék számítása 13

kiértékelésekhez: Órák, jellemzők, folyamatszakaszok, időtípusok Multimédia eszköz: Kép (beépített kamera)

13 Szállítási terjedelem Standard 1 REFA CHRONOS időfelvételi készülék Előre telepített komplett szoftver a készüléken PC alapú program adathordozón Digitális kézikönyv Garancia a készülékre: 12 hónap, garancia az akkumulátorra: 6 hónap Választható bővítések a termékhez Plugin-ek: 4 óra Pótakku Táska vállszíjjal WiFi kapcsolat a vállalati hálózathoz Exkluzív REFA CHRONOS telefonos forró drótunk használata kérdéseinek egyéni megválaszolására 36 hónapra meghosszabbított garancia 14

Választható bővítések a termékhez Plugin-ek: 4 óra Pótakku Táska vállszíjjal WiFi kapcsolat a vállalati hálózathoz

14 A szaktudás. Viszont látásra a REFA CHRONOS készülékkel!
