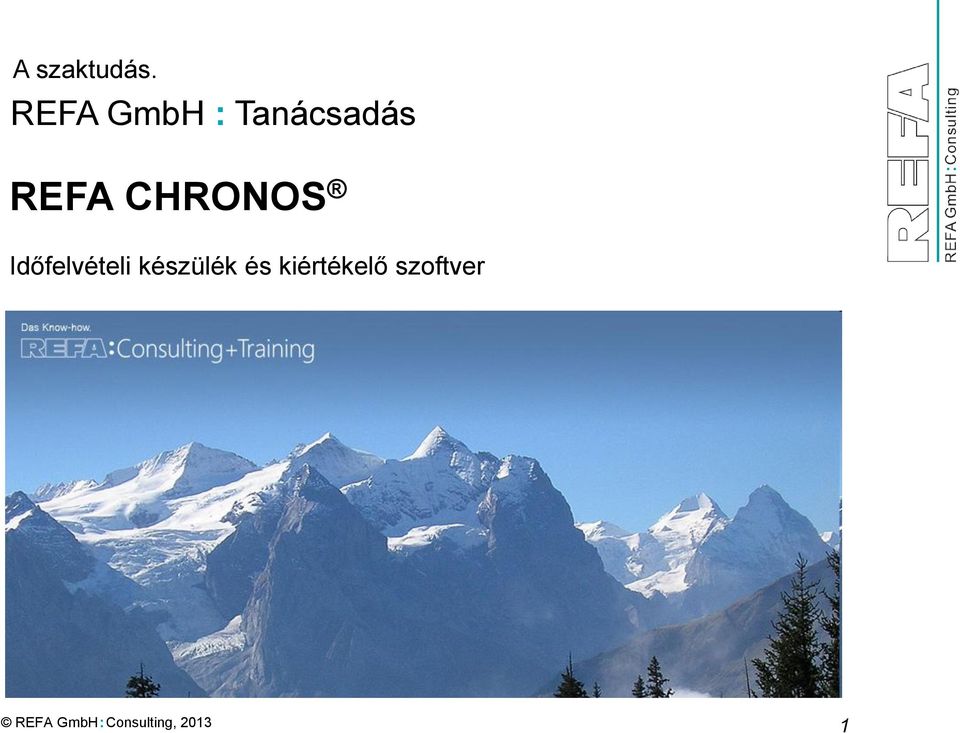

1 A szaktudás. REFA GmbH : Tanácsadás REFA CHRONOS Időfelvételi készülék és kiértékelő szoftver 1

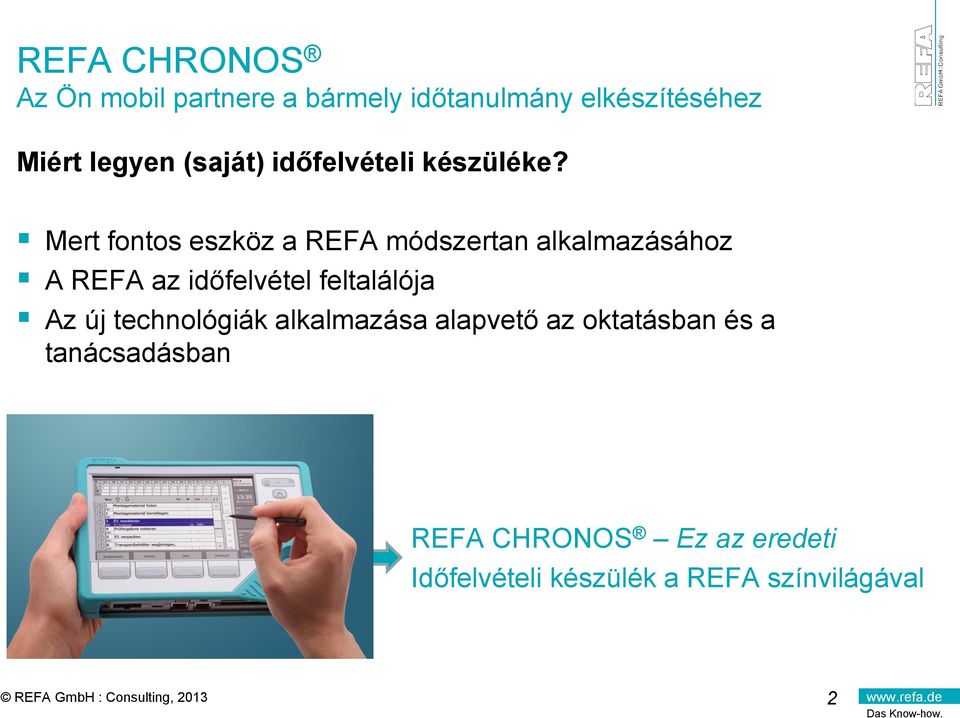

2 Az Ön mobil partnere a bármely időtanulmány elkészítéséhez Miért legyen (saját) időfelvételi készüléke? Mert fontos eszköz a REFA módszertan alkalmazásához A REFA az időfelvétel feltalálója Az új technológiák alkalmazása alapvető az oktatásban és a tanácsadásban REFA CHRONOS Ez az eredeti Időfelvételi készülék a REFA színvilágával 2

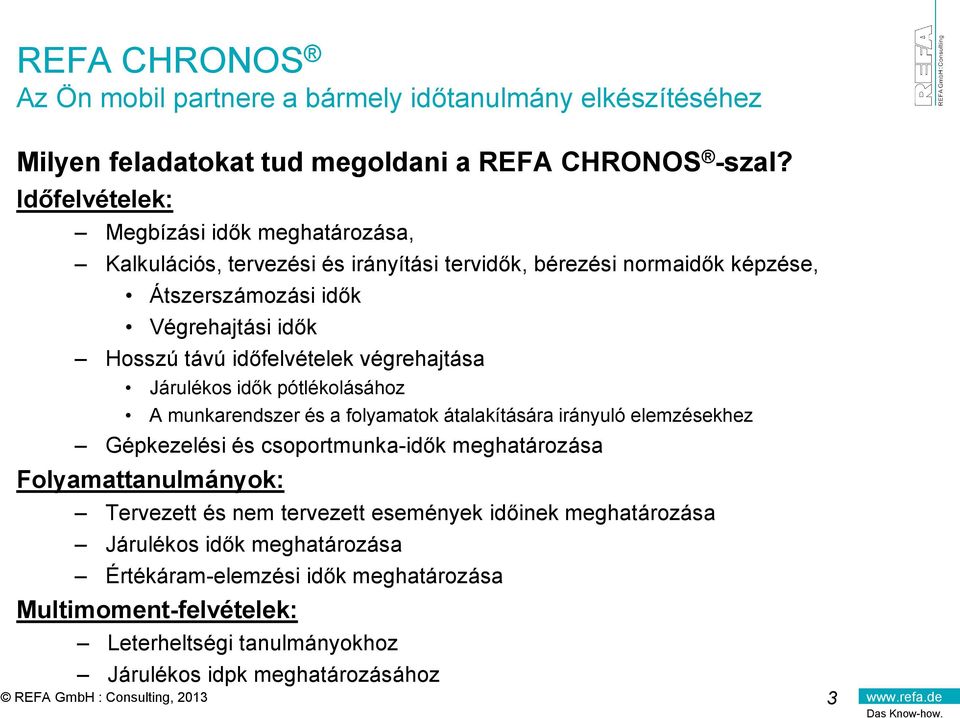

3 Az Ön mobil partnere a bármely időtanulmány elkészítéséhez Milyen feladatokat tud megoldani a REFA CHRONOS -szal? Időfelvételek: Megbízási idők meghatározása, Kalkulációs, tervezési és irányítási tervidők, bérezési normaidők képzése, Átszerszámozási idők Végrehajtási idők Hosszú távú időfelvételek végrehajtása Járulékos idők pótlékolásához A munkarendszer és a folyamatok átalakítására irányuló elemzésekhez Gépkezelési és csoportmunka-idők meghatározása Folyamattanulmányok: Tervezett és nem tervezett események időinek meghatározása Járulékos idők meghatározása Értékáram-elemzési idők meghatározása Multimoment-felvételek: Leterheltségi tanulmányokhoz Járulékos idpk meghatározásához 3

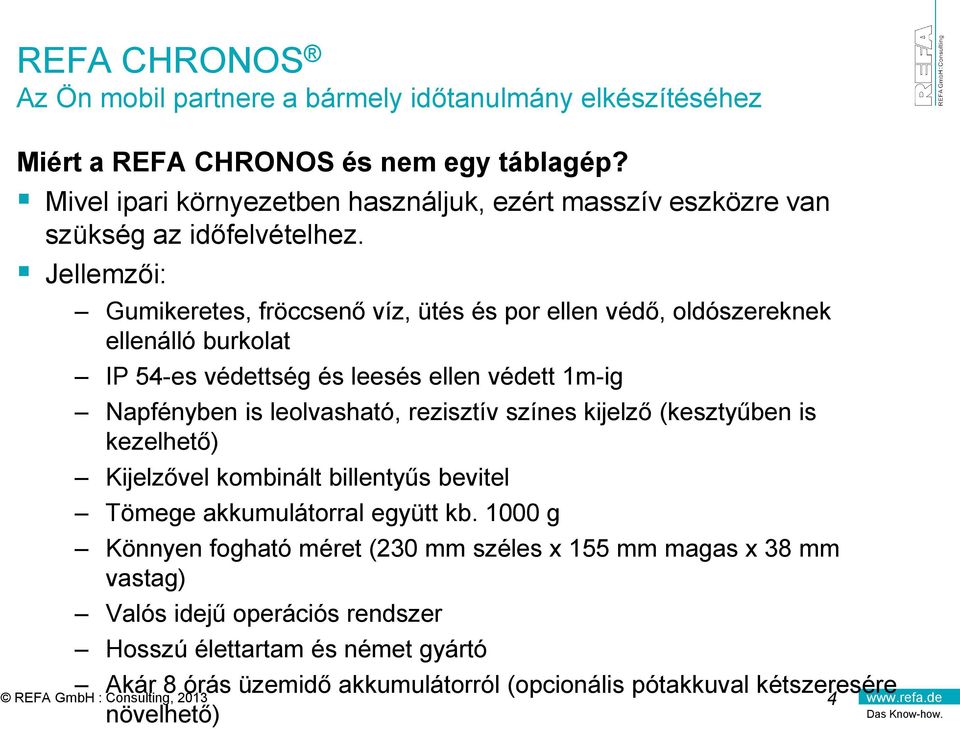

4 Az Ön mobil partnere a bármely időtanulmány elkészítéséhez Miért a REFA CHRONOS és nem egy táblagép? Mivel ipari környezetben használjuk, ezért masszív eszközre van szükség az időfelvételhez. Jellemzői: Gumikeretes, fröccsenő víz, ütés és por ellen védő, oldószereknek ellenálló burkolat IP 54-es védettség és leesés ellen védett 1m-ig Napfényben is leolvasható, rezisztív színes kijelző (kesztyűben is kezelhető) Kijelzővel kombinált billentyűs bevitel Tömege akkumulátorral együtt kb g Könnyen fogható méret (230 mm széles x 155 mm magas x 38 mm vastag) Valós idejű operációs rendszer Hosszú élettartam és német gyártó Akár 8 órás üzemidő akkumulátorról (opcionális pótakkuval kétszeresére 4 növelhető)

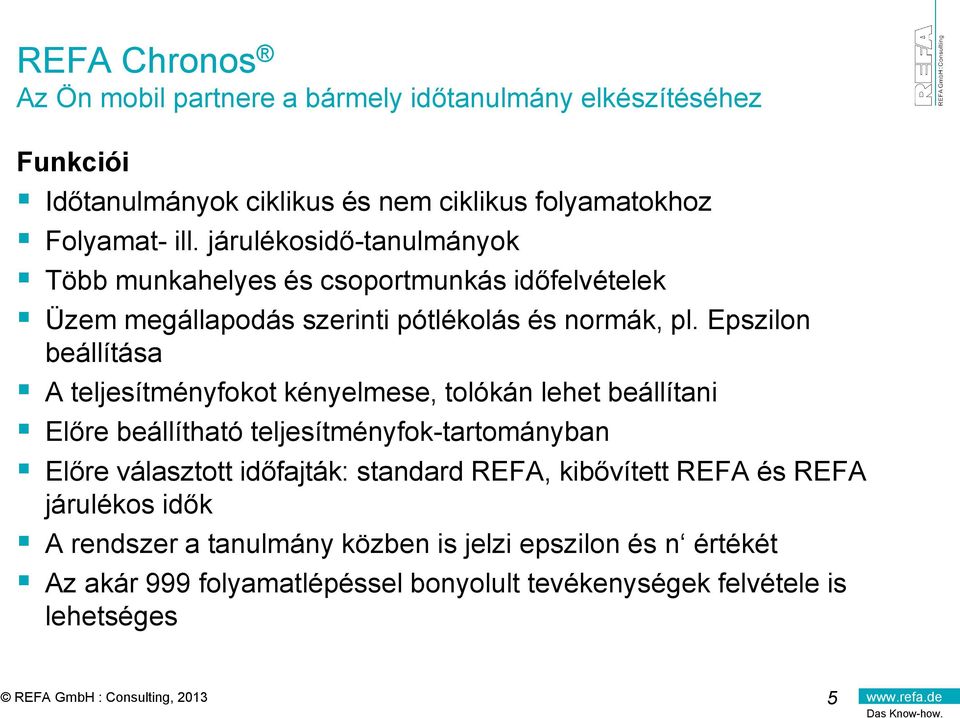

5 REFA Chronos Az Ön mobil partnere a bármely időtanulmány elkészítéséhez Funkciói Időtanulmányok ciklikus és nem ciklikus folyamatokhoz Folyamat- ill. járulékosidő-tanulmányok Több munkahelyes és csoportmunkás időfelvételek Üzem megállapodás szerinti pótlékolás és normák, pl. Epszilon beállítása A teljesítményfokot kényelmese, tolókán lehet beállítani Előre beállítható teljesítményfok-tartományban Előre választott időfajták: standard REFA, kibővített REFA és REFA járulékos idők A rendszer a tanulmány közben is jelzi epszilon és n értékét Az akár 999 folyamatlépéssel bonyolult tevékenységek felvétele is lehetséges 5

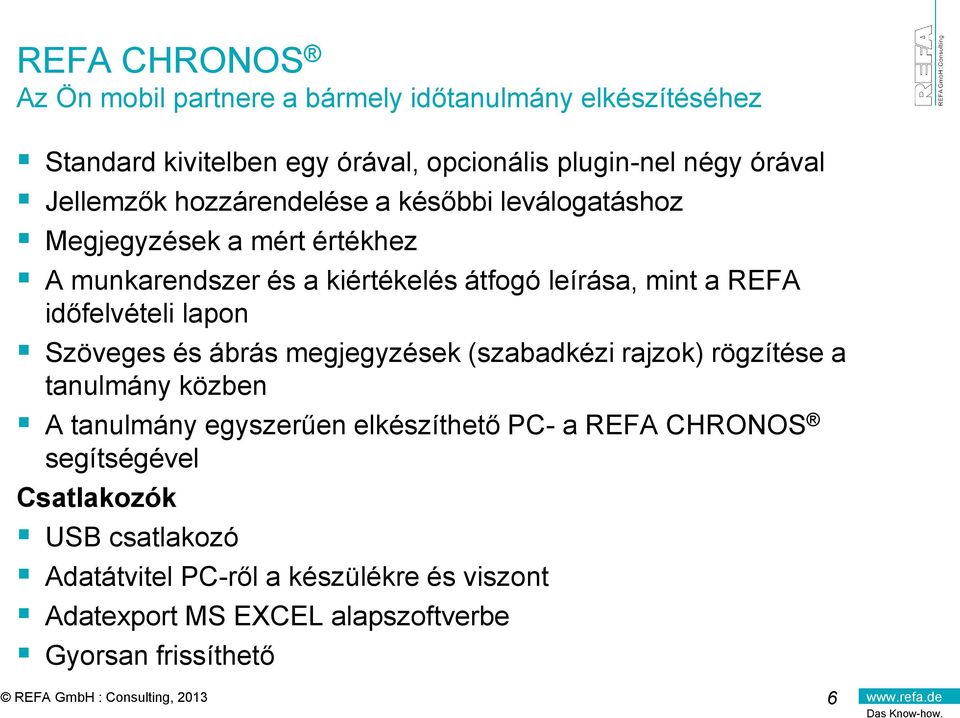

6 Az Ön mobil partnere a bármely időtanulmány elkészítéséhez Standard kivitelben egy órával, opcionális plugin-nel négy órával Jellemzők hozzárendelése a későbbi leválogatáshoz Megjegyzések a mért értékhez A munkarendszer és a kiértékelés átfogó leírása, mint a REFA időfelvételi lapon Szöveges és ábrás megjegyzések (szabadkézi rajzok) rögzítése a tanulmány közben A tanulmány egyszerűen elkészíthető PC- a REFA CHRONOS segítségével Csatlakozók USB csatlakozó Adatátvitel PC-ről a készülékre és viszont Adatexport MS EXCEL alapszoftverbe Gyorsan frissíthető 6

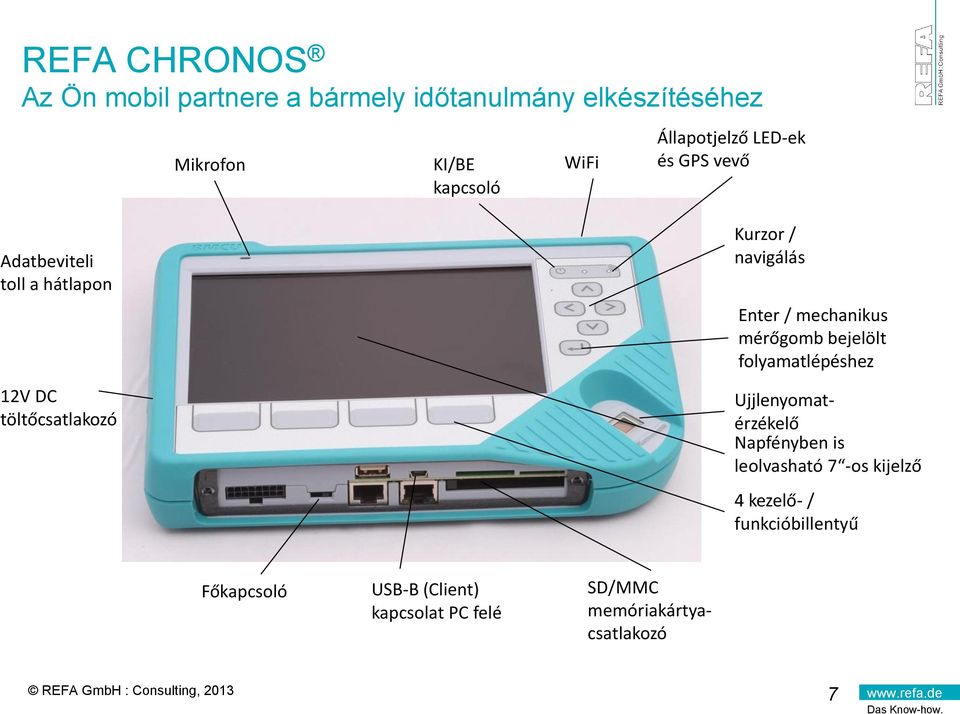

7 Az Ön mobil partnere a bármely időtanulmány elkészítéséhez Mikrofon KI/BE kapcsoló WiFi Állapotjelző LED-ek és GPS vevő Adatbeviteli toll a hátlapon 12V DC töltőcsatlakozó Kurzor / navigálás Enter / mechanikus mérőgomb bejelölt folyamatlépéshez SD/MMC memóriakártyacsatlakozó Ujjlenyomatérzékelő Napfényben is leolvasható 7 -os kijelző 4 kezelő- / funkcióbillentyű Főkapcsoló USB-B (Client) kapcsolat PC felé 7

8 Az Ön mobil partnere bármely időtanulmány elkészítéséhez Mért érték megnyitása/módosítása (kettős kattintással): -Viszonyítási mennyiség módosítás -Jellemző hozzárendelése -Szöveg hozzárendelése mért értékhez Kiválasztott mért érték mozgatása Jellemző hozzárendelése mért értékhez Szöveg hozzárendelése mért értékhez Mért érték érvénytelenítése (törlése) Kiválasztott mért érték kapcsolódásának megszüntetése Kiválasztott mért érték összekapcsolása a következő mért értékkel Mért érték sorszáma Teljesítményfok a mért értékhez Mért egyedi idő/eltelt idő Mért érték viszonyítási mennyisége Állapotjelző a mért értékhez Teljesítményfok tolóka Bejelentkezett felhasználó / készüléknév Folyamatszakasz mozgatása Új folyamatszakasz készítése Folyamatszakasz módosítása (dupla érintés) Mérési pont beállítás Pontos idő / dátum Óra menü: Tanulmány teljes felvételi ideje 1-es óra Viszonyítási mennyiség összesen a folyamatszakaszban Mért értékek összesített száma folyamatszakaszban Idők összesen a folyamatszakaszban Átlagos idő 1 viszonyítási mennyiségre 1 Akku feltöltöttség és maradék használati idő Szoftevrverzió Tanulmány menüre váltás Szöveges/rajzos megjegyzések készítése Óra indítás, óra leállítás a tanulmány menüben Váltás a járulékos időtípusok kijelzőre 8

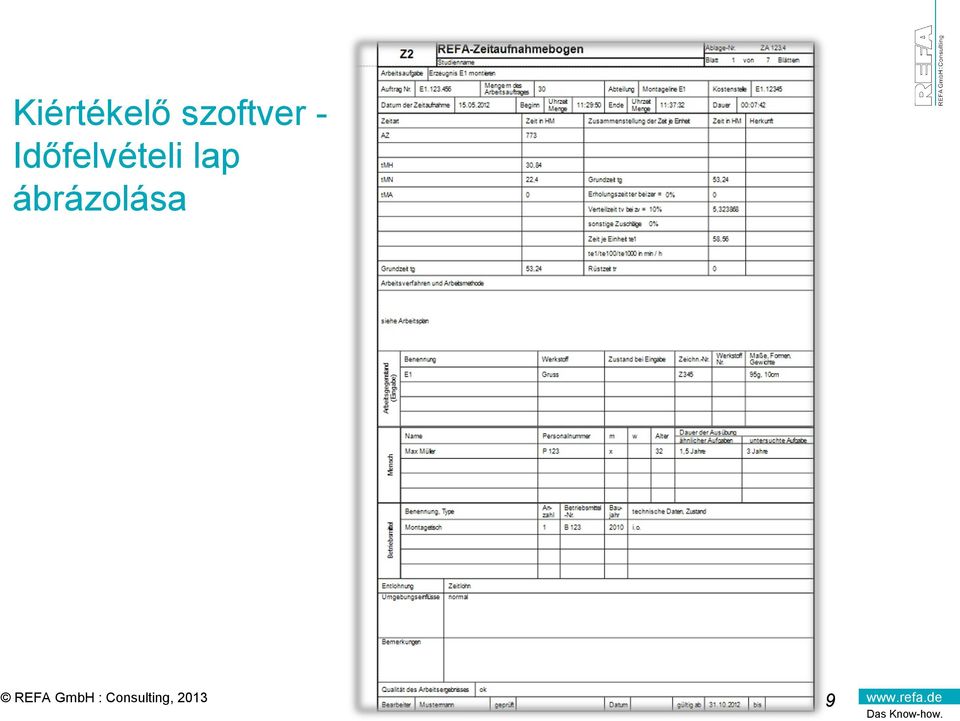

9 Kiértékelő szoftver - Időfelvételi lap ábrázolása 9

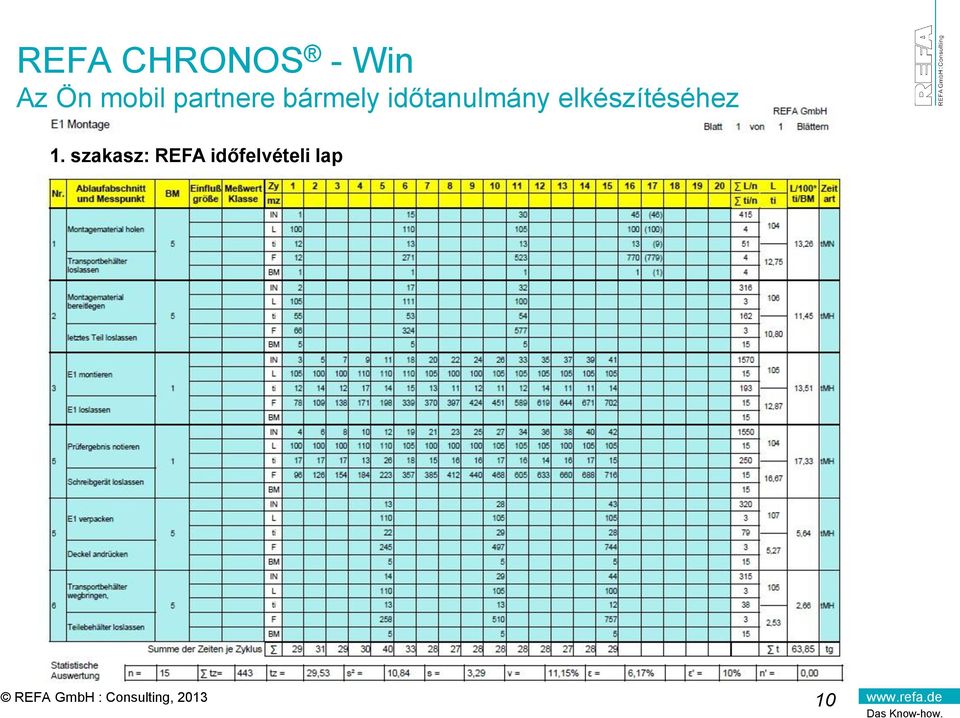

10 - Win Az Ön mobil partnere bármely időtanulmány elkészítéséhez 1. szakasz: REFA időfelvételi lap 10

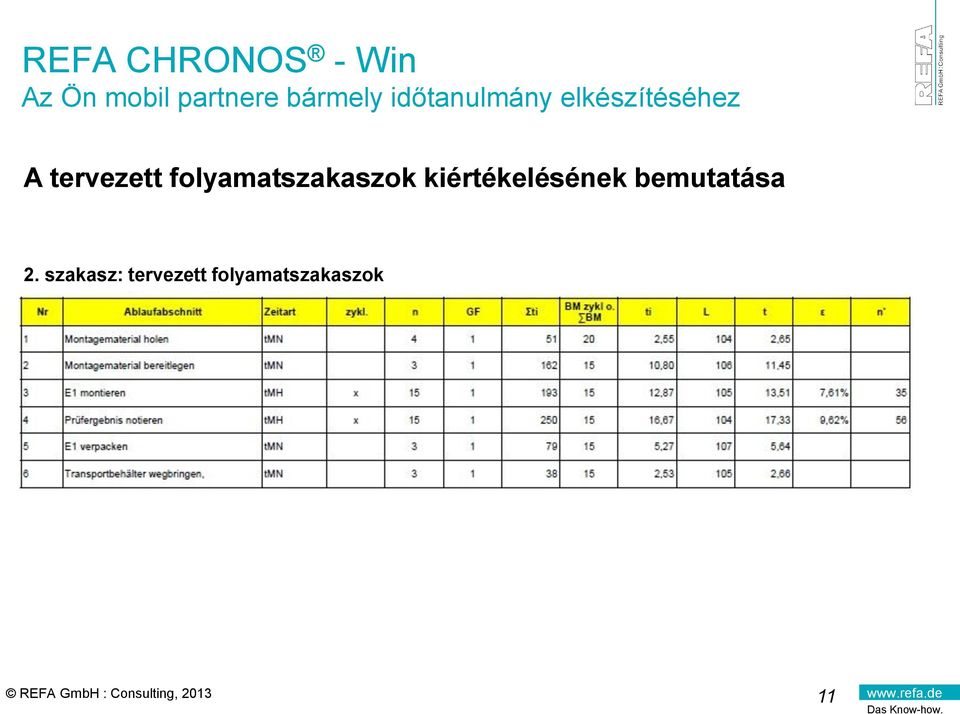

11 - Win Az Ön mobil partnere bármely időtanulmány elkészítéséhez A tervezett folyamatszakaszok kiértékelésének bemutatása 2. szakasz: tervezett folyamatszakaszok 11

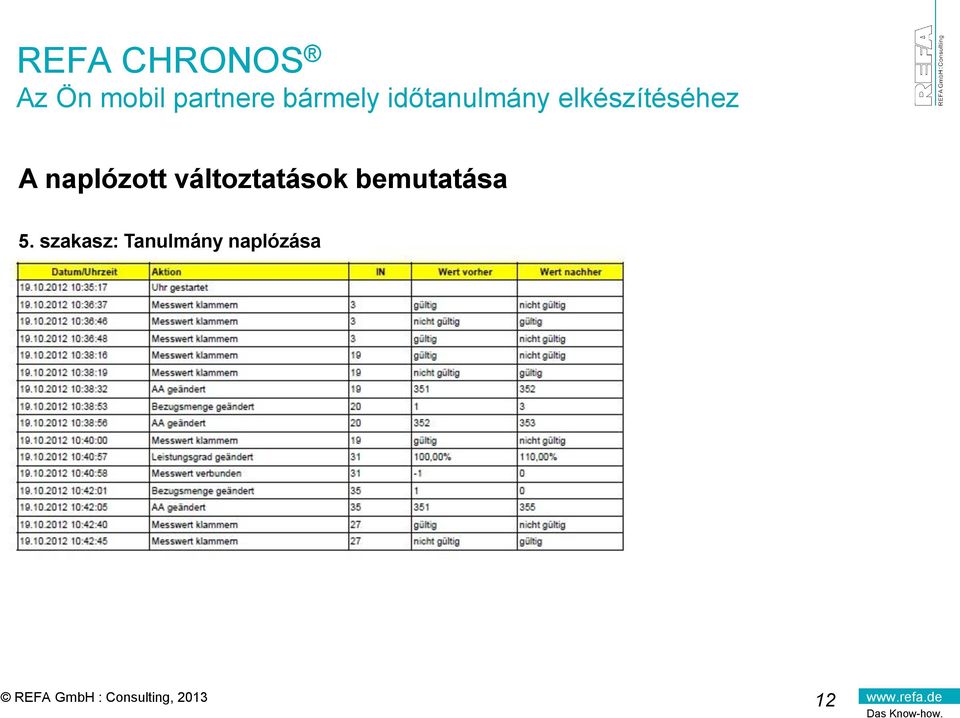

12 Az Ön mobil partnere bármely időtanulmány elkészítéséhez A naplózott változtatások bemutatása 5. szakasz: Tanulmány naplózása 12

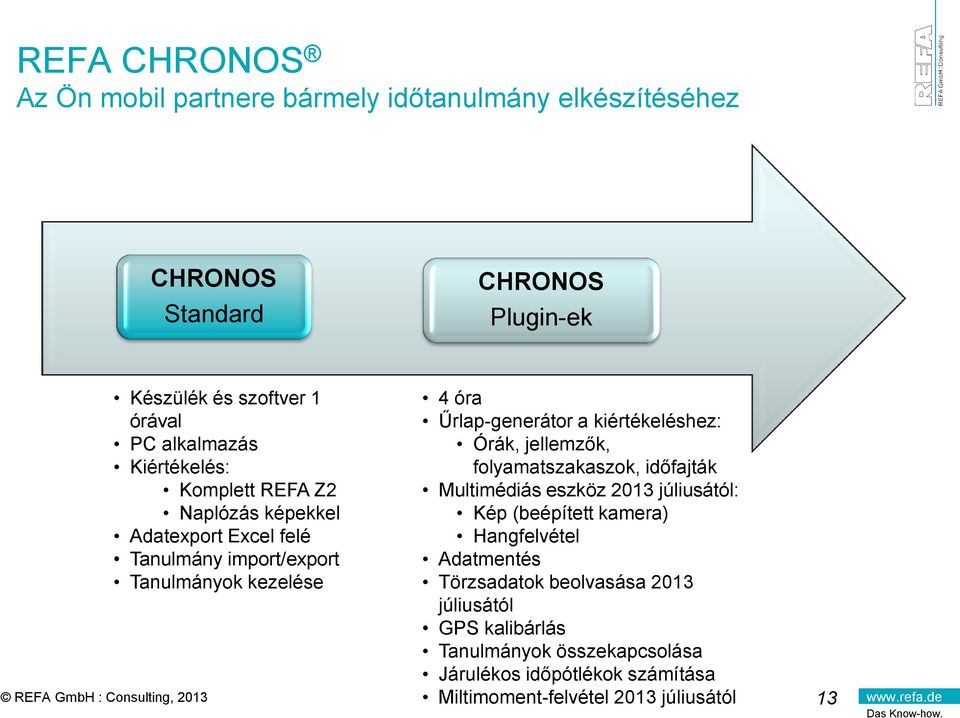

13 Az Ön mobil partnere bármely időtanulmány elkészítéséhez CHRONOS CHRONOS Standard Plugin-ek Készülék és szoftver 1 órával PC alkalmazás Kiértékelés: Komplett REFA Z2 Naplózás képekkel Adatexport Excel felé Tanulmány import/export Tanulmányok kezelése 4 óra Űrlap-generátor a kiértékeléshez: Órák, jellemzők, folyamatszakaszok, időfajták Multimédiás eszköz 2013 júliusától: Kép (beépített kamera) Hangfelvétel Adatmentés Törzsadatok beolvasása 2013 júliusától GPS kalibárlás Tanulmányok összekapcsolása Járulékos időpótlékok számítása Miltimoment-felvétel 2013 júliusától 13

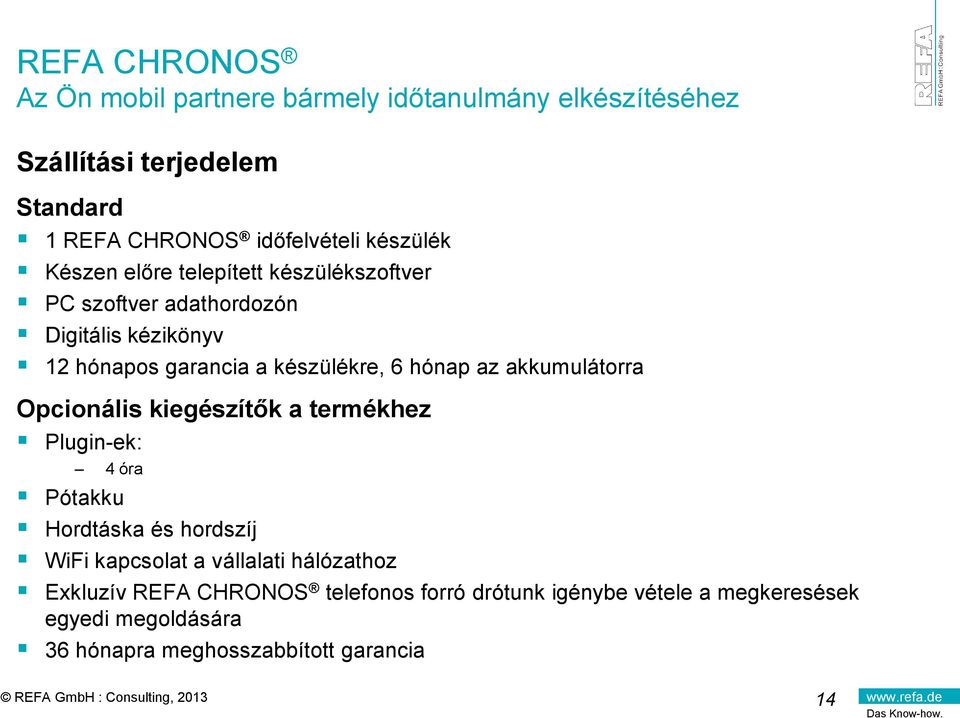

14 Az Ön mobil partnere bármely időtanulmány elkészítéséhez Szállítási terjedelem Standard 1 REFA CHRONOS időfelvételi készülék Készen előre telepített készülékszoftver PC szoftver adathordozón Digitális kézikönyv 12 hónapos garancia a készülékre, 6 hónap az akkumulátorra Opcionális kiegészítők a termékhez Plugin-ek: 4 óra Pótakku Hordtáska és hordszíj WiFi kapcsolat a vállalati hálózathoz Exkluzív REFA CHRONOS telefonos forró drótunk igénybe vétele a megkeresések egyedi megoldására 36 hónapra meghosszabbított garancia 14

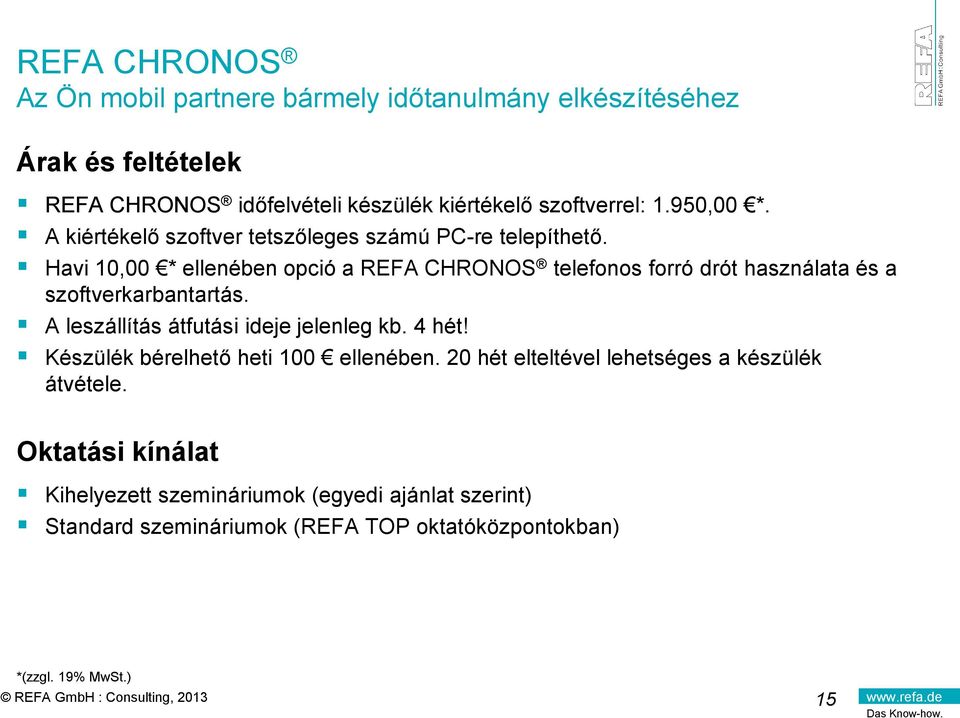

15 Az Ön mobil partnere bármely időtanulmány elkészítéséhez Árak és feltételek REFA CHRONOS időfelvételi készülék kiértékelő szoftverrel: 1.950,00 *. A kiértékelő szoftver tetszőleges számú PC-re telepíthető. Havi 10,00 * ellenében opció a REFA CHRONOS telefonos forró drót használata és a szoftverkarbantartás. A leszállítás átfutási ideje jelenleg kb. 4 hét! Készülék bérelhető heti 100 ellenében. 20 hét elteltével lehetséges a készülék átvétele. Oktatási kínálat Kihelyezett szemináriumok (egyedi ajánlat szerint) Standard szemináriumok (REFA TOP oktatóközpontokban) *(zzgl. 19% MwSt.) 15

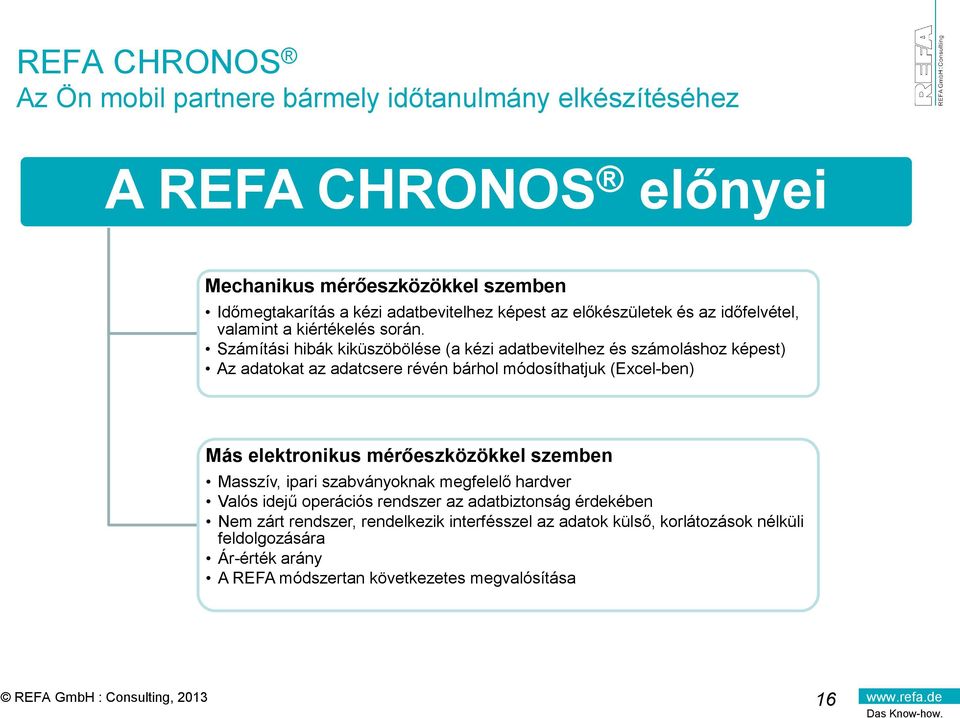

16 Az Ön mobil partnere bármely időtanulmány elkészítéséhez A REFA CHRONOS előnyei Mechanikus mérőeszközökkel szemben Időmegtakarítás a kézi adatbevitelhez képest az előkészületek és az időfelvétel, valamint a kiértékelés során. Számítási hibák kiküszöbölése (a kézi adatbevitelhez és számoláshoz képest) Az adatokat az adatcsere révén bárhol módosíthatjuk (Excel-ben) Más elektronikus mérőeszközökkel szemben Masszív, ipari szabványoknak megfelelő hardver Valós idejű operációs rendszer az adatbiztonság érdekében Nem zárt rendszer, rendelkezik interfésszel az adatok külső, korlátozások nélküli feldolgozására Ár-érték arány A REFA módszertan következetes megvalósítása 16

17 A szaktudás. Viszont látásra a REFA CHRONOS -szal!
