DFT E3F/A3F közúti hídmérleg

Átírás

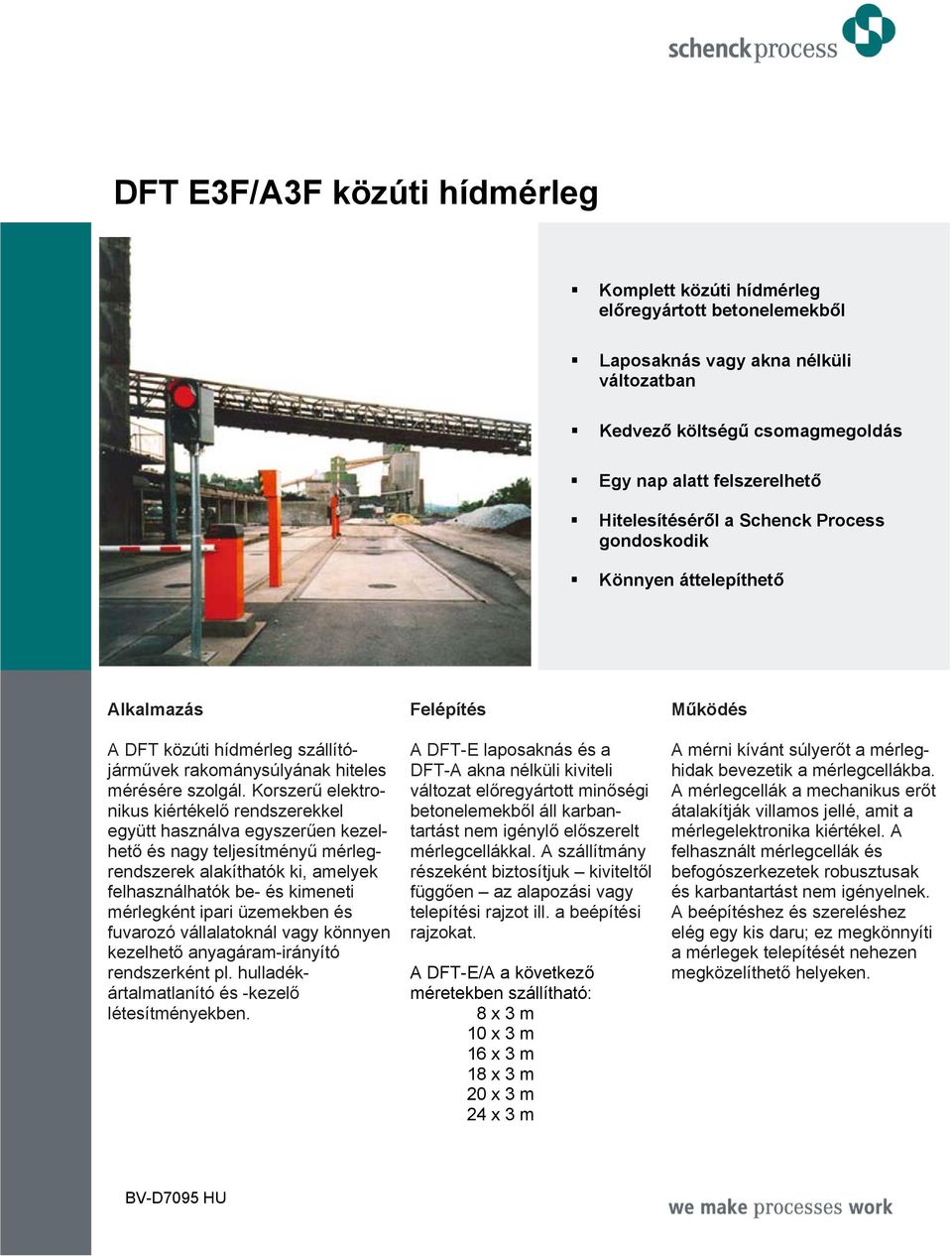

1 DFT E3F/A3F közúti hídmérleg Komplett közúti hídmérleg előregyártott betonelemekből Laposaknás vagy akna nélküli változatban Kedvező költségű csomagmegoldás Egy nap alatt felszerelhető Hitelesítéséről a Schenck Process gondoskodik Könnyen áttelepíthető Alkalmazás A DFT közúti hídmérleg szállítójárművek rakománysúlyának hiteles mérésére szolgál. Korszerű elektronikus kiértékelő rendszerekkel együtt használva egyszerűen kezelhető és nagy teljesítményű mérlegrendszerek alakíthatók ki, amelyek felhasználhatók be- és kimeneti mérlegként ipari üzemekben és fuvarozó vállalatoknál vagy könnyen kezelhető anyagáram-irányító rendszerként pl. hulladékártalmatlanító és -kezelő létesítményekben. Felépítés A DFT-E laposaknás és a DFT-A akna nélküli kiviteli változat előregyártott minőségi betonelemekből áll karbantartást nem igénylő előszerelt mérlegcellákkal. A szállítmány részeként biztosítjuk kiviteltől függően az alapozási vagy telepítési rajzot ill. a beépítési rajzokat. A DFT-E/A a következő méretekben szállítható: 8 x 3 m 10 x 3 m 16 x 3 m 18 x 3 m 20 x 3 m 24 x 3 m Működés A mérni kívánt súlyerőt a mérleghidak bevezetik a mérlegcellákba. A mérlegcellák a mechanikus erőt átalakítják villamos jellé, amit a mérlegelektronika kiértékel. A felhasznált mérlegcellák és befogószerkezetek robusztusak és karbantartást nem igényelnek. A beépítéshez és szereléshez elég egy kis daru; ez megkönnyíti a mérlegek telepítését nehezen megközelíthető helyeken. BV-D7095 HU

2 Részletek: Az előregyártott betonelemek gyártása tanúsító intézet által vizsgált betonelemgyárban A mérlegcellák előszerelve és kábelezve érkeznek a helyszínre A mérleg szerelése

3 A SCHENCK mérlegcellái kitűnő alapot szolgáltatnak nagy pontosságú mérlegek kialakításához. Más gyártóktól származó meglévő mérlegcella-típusok szinte mindig integrálhatók a berendezésbe. A DISOMAT típusú hiteles mérlegelektronikai család készülékei kezelői felületként szolgálnak a súlykiértékeléshez, adatbevitelhez és a mérlegelési okmányok nyomtatásához. Konfigurálható kezelési és vezérlési folyamatokkal és interfész csatlakozókkal pl. Profibus vagy TCP/IP a készülékek univerzálisan használhatóak. Kijelző, jelző, vezérlő és azonosító készülékek vezérlik a különféle folyamatokat, pl.: - beléptetés ellenőrzése - azonosítás - hiteles súlymérés - információk megjelenítése. - A járművezető által kezelt párbeszédegységek - helyzetellenőrzés - súly- és adatinformációk segítik a folyamatok egyszerűbb végrehajtását. Időjárásálló kamerás figyelő rendszerek végzik a járművek helyzetellenőrzését, a rendszámtáblák beazonosítását stb. Webkameraként képek távátvitelére szolgálnak vagy a képinformációk az adatrekordban rögzíthetők. Önkiszolgáló LAS rendszerek különböző kiépítettségben a nap 24 órájában használatosak. A gyári alapszoftverrel vagy vevői igényre szabott egyéni szoftverrel ellátott PC rendszerek - kliens-szerver technológiára épülnek - hálózatba kapcsolhatók - ISDN vagy internet kapcsolattal és - az önkiszolgáláshoz érintőképernyővel rendelkeznek. Különböző kiviteli változatokban és a meglévő helyi rendszerek integrálásával kiépíthetők a megfelelő teljesítményű berendezések.

4 Aknás mérleg Betonminőség: C45/55 Mérőképesség: 50 vagy 60 t Terhelhetőség: 60 t Osztásérték: 20 kg Hídhosszúságok: 8, 10, 16, 18, 20, 24 m Hídszélesség: 3 m Pontosság: hiteles, III pontossági osztály OMH ill. OIML szerint VDW típusú mérlegcellák Hiteles kivitel OIML szerint Nagy pontosság igen kis alkalmazási súlytartományokban is Nagy kimenőjel és ezzel magas felbontású hasznosjel-tartomány Használható Ex-övezetben EEx ib IIC T6 védettséggel IP68 védettség Akna nélküli mérleg Betonminőség: C45/55 Építési magasság: 40 cm az útpályaszint fölött Mérőképesség: 50 vagy 60 t Terhelhetőség: 60 t Osztásérték: 20 kg Hídhosszúságok: 8, 10, 16, 18, 20, 24 m Hídszélesség: Pontosság: 3 m hiteles, III pontossági osztály OMH ill. OIML szerint VDW típusú mérlegcellák Hiteles kivitel OIML szerint Nagy pontosság igen kis alkalmazási súlytartományokban is Nagy kimenőjel és ezzel magas felbontású hasznosjel-tartomány Használható Ex-övezetben EEx ib IIC T6 védettséggel IP68 védettség

5 További brossúrák a témában LOGIQ vevőkiszolgálói rendszer Adatlapok SCHENCK PROCESS AUSTRIA GmbH. Laabstr Braunau am Inn Österreich Telefon: ++43 (0) Telefax: ++43 (0) office.pat@schenckprocess.com SCHENCK PROCESS AUSTRIA GmbH (Mallár László) Pf. 142 H-6801 Hódmezővásárhely Tel.: / Mobil: / Fax: / L.Mallar@schenckprocess.com Internet: BV-D 7095HU 4109 Az adatok tájékoztató jellegűek. A változtatás jogát fenntartjuk.
