1 MESSER INNOVATION FORUM AUTOGÉNTECHNIKAI VESZÉLYFORRÁSOK, TANULSÁGOS PÉLDÁK AUTOMED-Autogéntechnikai Kft. Károly 1

2 AUTOMED-AUTOGÉNTECHNIKAI KFT. Tevékenységeink: Gázhegesztő és lángvágó eszközök, és azok rokoneljárásainak tervezési, gyártási, javítási, karbantartási, és időszakos műszaki biztonságtechnikai felülvizsgálatának végzése ill. villamos hegesztő munkaeszközök javítása és időszakos műszaki biztonságtechnikai felülvizsgálatának végzése Hegesztési gázellátó rendszerek tervezési, helyszíni szerelési, felújítási, karbantartási és időszakos műszaki biztonságtechnikai felülvizsgálatának végzése 2

3 AUTOMED-AUTOGÉNTECHNIKAI KFT. Tevékenységeink: Orvostechnikai eszközök ( oxigén terápiás ) gyártási, javítási, karbantartási, és időszakos felülvizsgálatának végzése Gyógyászati gázellátó hálózatok és azokhoz csatlakozó berendezések helyszíni szerelési, felújítási, karbantartási és időszakos felülvizsgálatának végzése 3

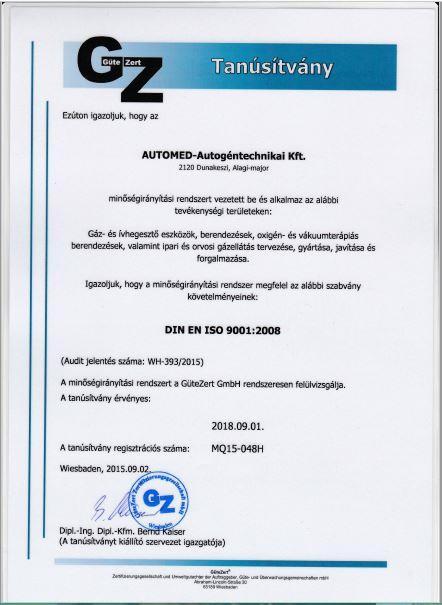

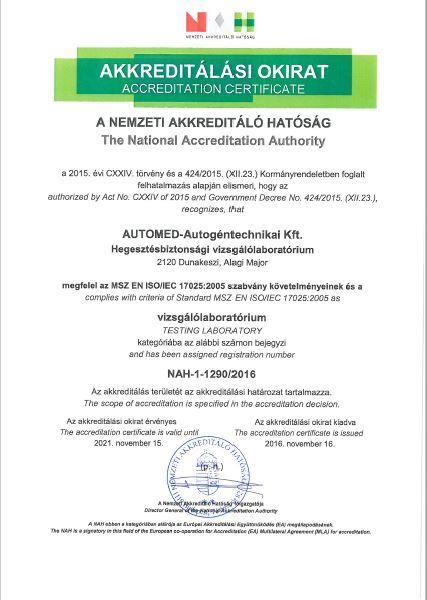

4 AUTOMED-AUTOGÉNTECHNIKAI KFT. 4

5 AUTOGÉNTECHNIKAI VESZÉLYFORRÁSOK munkakörnyezet ( gázhegesztésnél, lángvágásnál, előmelegítésnél ) alapterület, eszközök elhelyezése, padozata, térelválasztó, megvilágítás, levegő tisztaság, légcsere, ergonómia gázpalackok kezelése sérülés égésnyom, befagyott szelep, gyors vagy eszközzel nyitás, eldőlés elleni biztosítás, oxigén zsíros olajos kézzel 5

6 AUTOGÉNTECHNIKAI VESZÉLYFORRÁSOK gázfajtához megfelelő nyomáscsökkentő alkalmazása gázfajtájának és nyomásának megfelelő gáztömörség rendszer elemeinek tömörsége hegesztő-, vagy melegítőláng begyújtás nem megfelelő gázkeverék összetétele 6

7 megfelelő anyagok alkalmazása injektoros-fejkeverésű fúvóka, azonosító jelek ( PMY ), tömlő, AUTOGÉNTECHNIKAI VESZÉLYFORRÁSOK biztonsági szerelvény, oxigénállóság, oxigénvezeték anyaga ( 10 bar- 8 m/s ), acetilén rézmentes ( nagy felületen érintkező ) biztonsági szerelvény nem alkalmazása ( visszavágás, visszaégés, visszacsapás, visszaáramlás ) 7

8 AUTOGÉNTECHNIKAI VESZÉLYFORRÁSOK biztonsági szerelvény alkalmazása ( visszacsapás, visszaáramlás ) gázok fizikai, kémiai tulajdonságaiból keletkező robbanás, fulladás, mérgezés csővezeték hálózat kialakítása rögzítések elhelyezése munkahelyi elvételi hely kialakítása elzáró szerelvények, színjelzés, biztonsági szerelvények alkalmazása 8

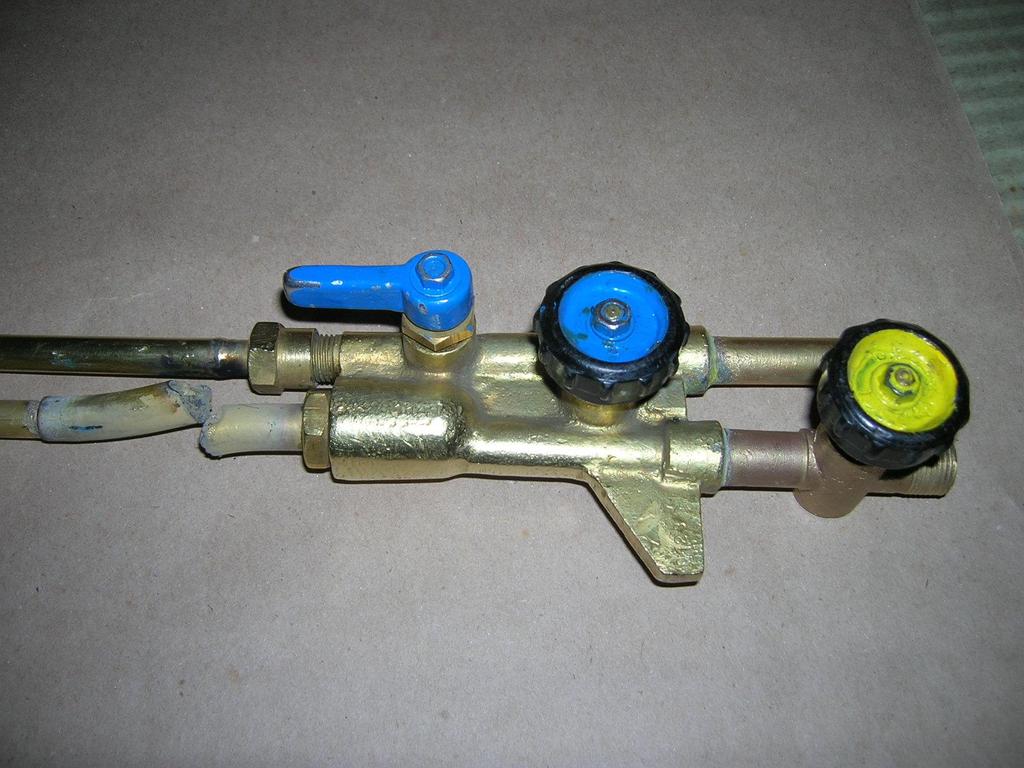

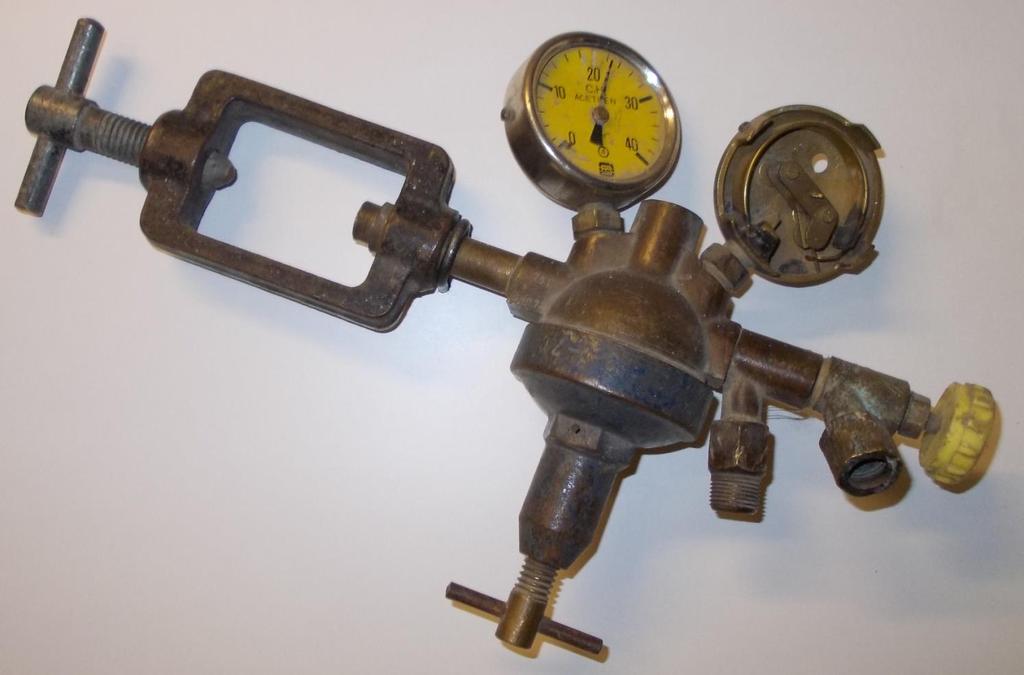

9 TANULSÁGOS PÉLDÁK 1 Átalakítás a felhasználó által!!! 9

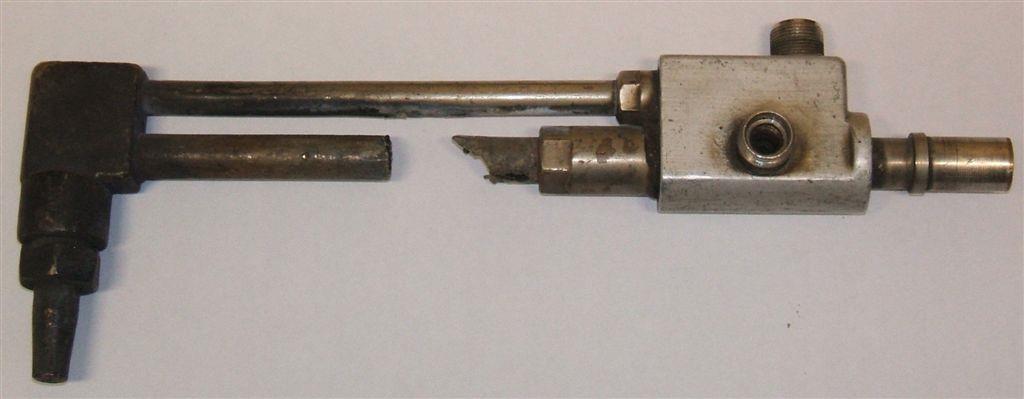

10 TANULSÁGOS PÉLDÁK 2 Átalakítás a felhasználó által!!!! 10

11 TANULSÁGOS PÉLDÁK 3 11

12 TANULSÁGOS PÉLDÁK 3 A biztonsági előírások be nem tartása következményekkel jár: Hegesztő-vágó eszköz károsodik, tönkremegy 12

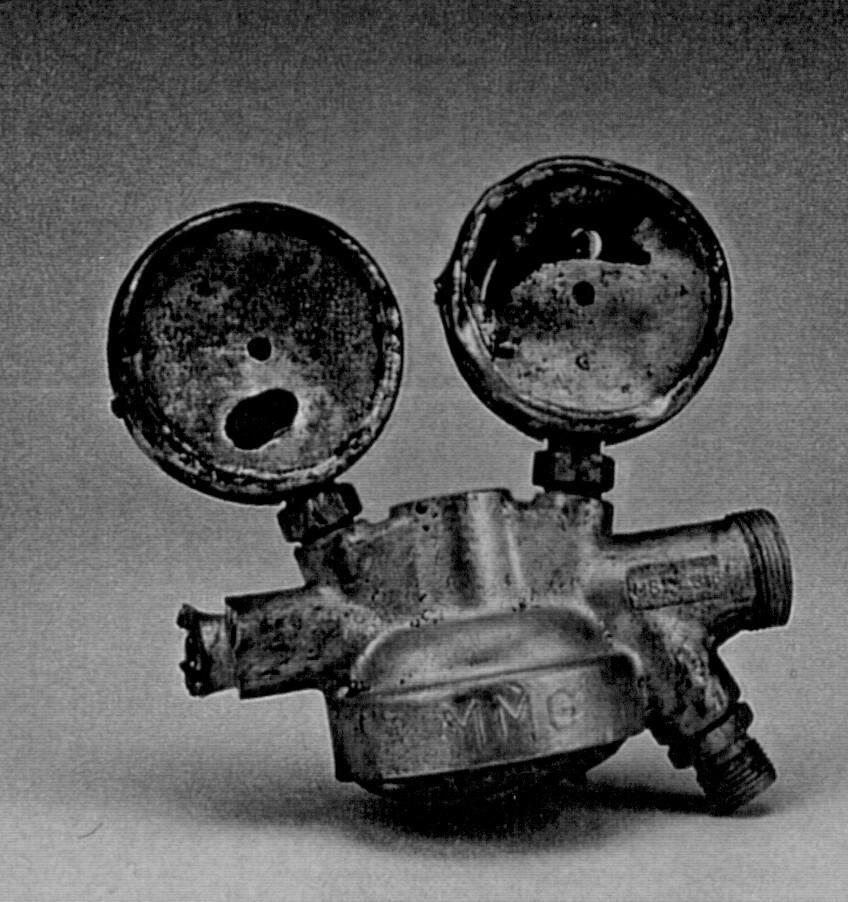

13 TANULSÁGOS PÉLDÁK 4 A biztonsági előírások be nem tartása következményekkel jár: hegesztő felszerelés károsodik, tönkremegy. 13

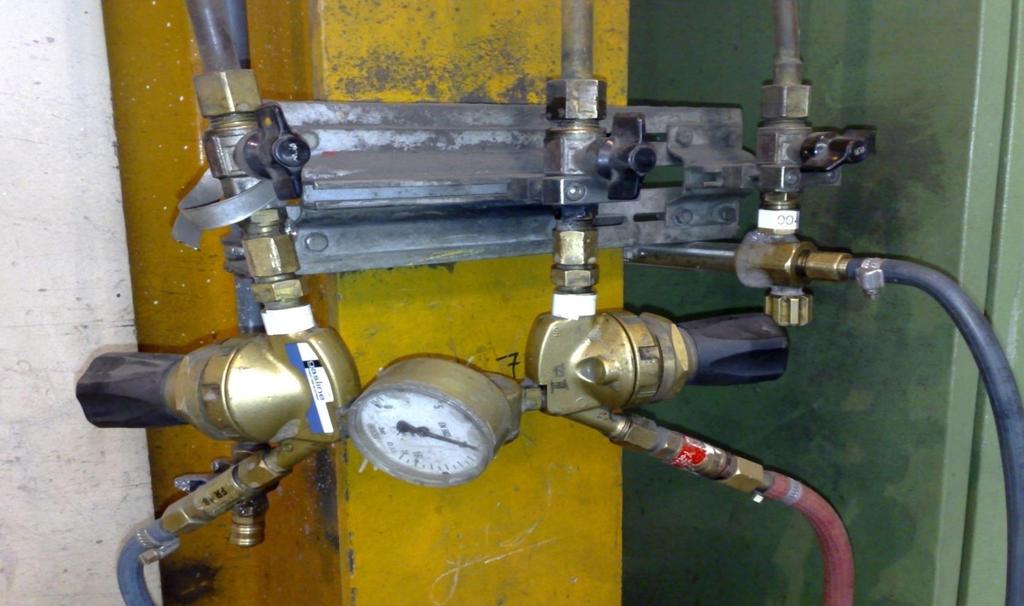

14 TANULSÁGOS PÉLDÁK 5/1 14

15 TANULSÁGOS PÉLDÁK 5/2 15

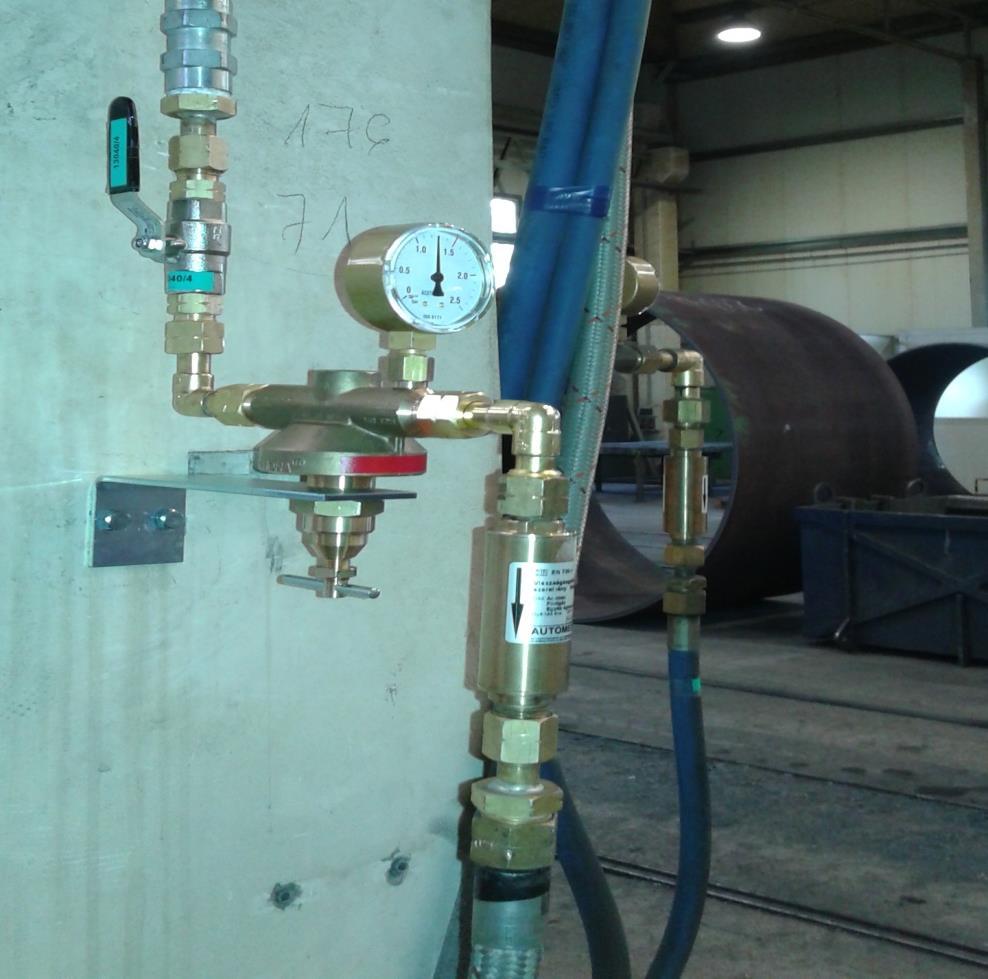

16 TANULSÁGOS PÉLDÁK 5/3 16

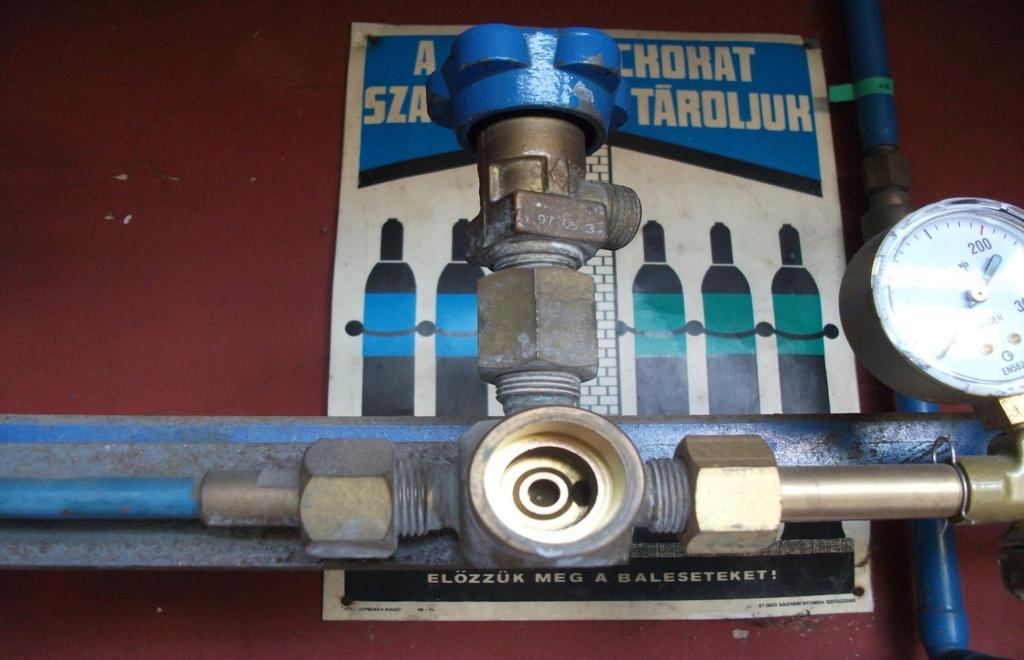

17 TANULSÁGOS PÉLDÁK 6/1 Nagy nyomású flexibilis palackcsatlakozás: 17

18 TANULSÁGOS PÉLDÁK 6/2 18

19 TANULSÁGOS PÉLDÁK 6/3 19

20 TANULSÁGOS PÉLDÁK 7/1 Nem megengedett acetilén gáz elvétel: HBSZ-ben 800 l/h, Max. 10 percig 1000 l/h!!! Ma méretezési érték: 400 l/h Káros aceton kihordás 20

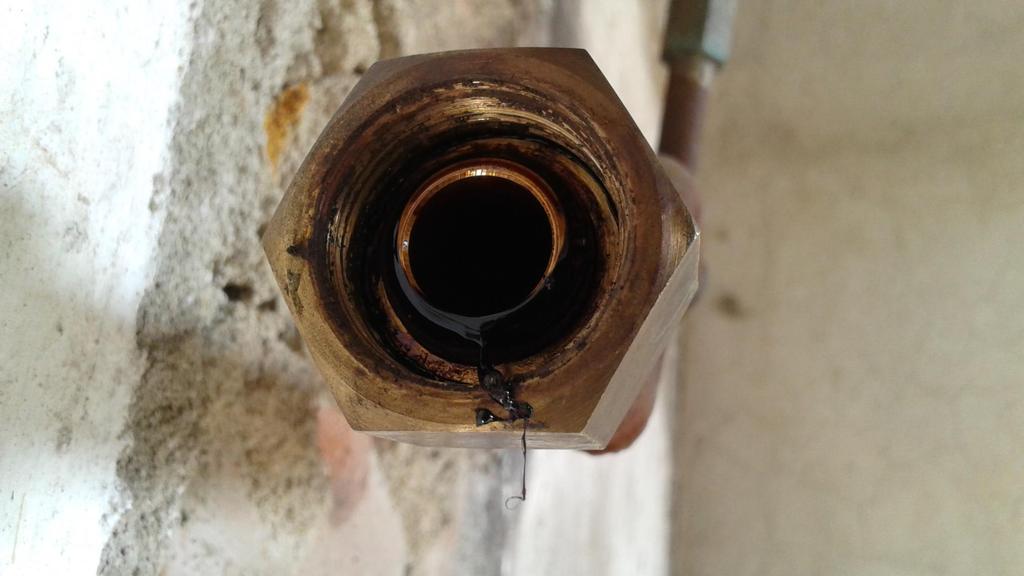

21 TANULSÁGOS PÉLDÁK 7/2 21

22 TANULSÁGOS PÉLDÁK 7/3 22

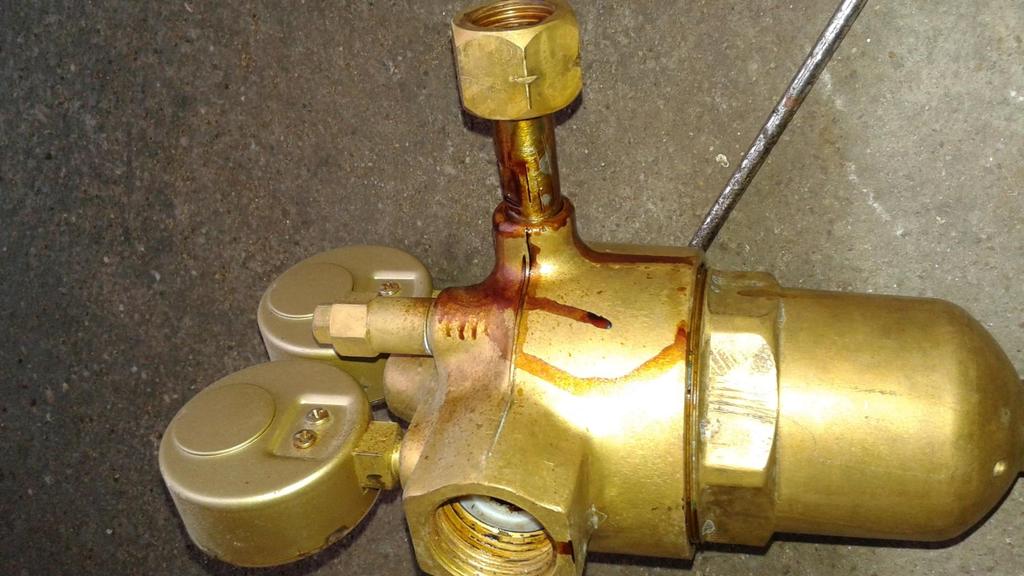

23 TANULSÁGOS PÉLDÁK 7/4 23

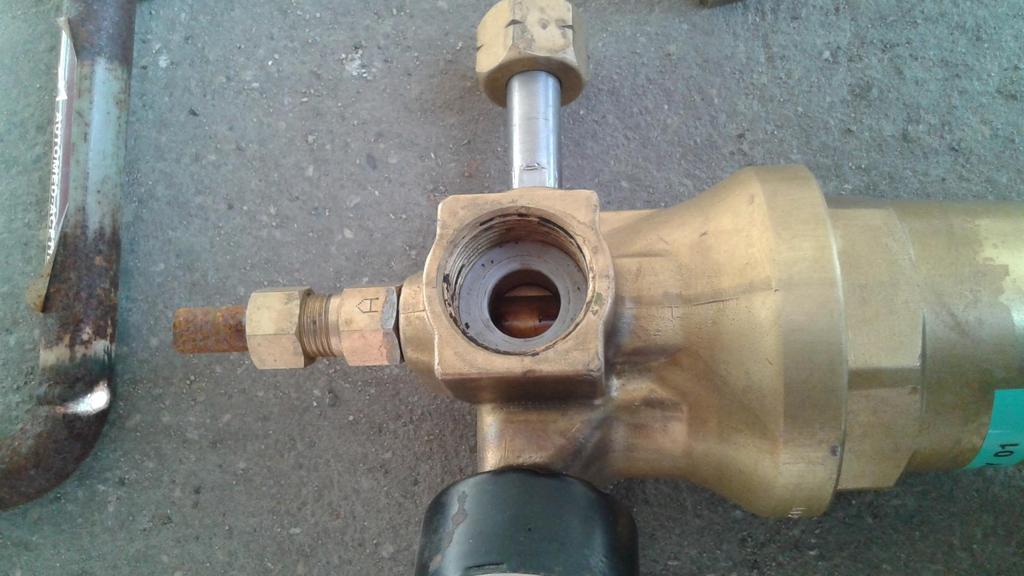

24 TANULSÁGOS PÉLDÁK 7/5 24

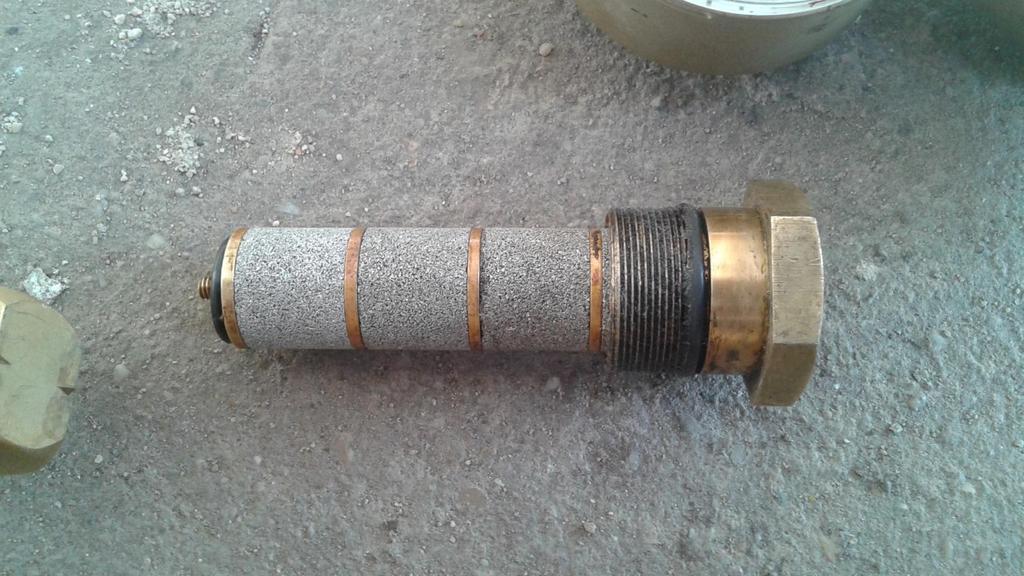

25 AUTOMED-AUTOGÉNTECHNIKAI KFT. AUTOMED szűrő egység: HSE-022 Cserélhető betéttel 25

26 TANULSÁGOS PÉLDÁK 7/6 26

27 TANULSÁGOS PÉLDÁK 7/7 27

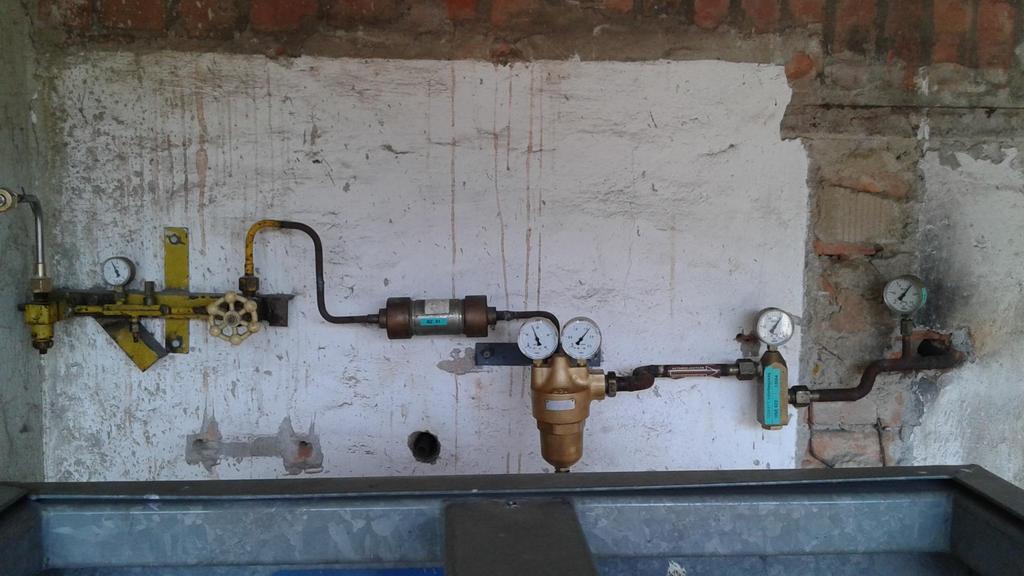

28 TANULSÁGOS PÉLDÁK 7/8 28

29 IDŐSZAKOS BIZTONSÁGTECHNIKAI FELÜLVIZSGÁLAT A HBSZ ( 143 / 2004 ( XII.22. ) GKM r. melléklete az időszakos biztonságtechnikai ellenőrzést kötelezően előírja különböző eszközök vizsgálati periódusa más és más ( ennek gyakoriságát a változó igénybevétel befolyásolja ) 29

30 IDŐSZAKOS BIZTONSÁGTECHNIKAI FELÜLVIZSGÁLAT Autogén felszerelés 1/4 év hegesztő nyomáscsökkentők, hegesztő gumitömlők, biztonsági szerelvények, palack és vezetéki nyomáscsökkentő Autogén gázellátó rendszer 1 év palacktelep, palackköteg és készülékei, acetilén fejlesztő Ellátó vezetékek Ellátó vezetékek tömörségi vizsgálatai 1 év Ellátó vezetékek szerkezeti vizsgálatai 3 év 30

31 IDŐSZAKOS BIZTONSÁGTECHNIKAI FELÜLVIZSGÁLAT Normál üzemszerű használat esetén: elhasználódás ( gondos kezelés mellett ) ( mostoha körülmények esetén a folyamat gyors ) Nem üzemszerű használat esetén: gondatlanság kezelési hibák A biztonsághoz elválaszthatatlanul hozzátartozik a berendezések pillanatnyi állapotának felülvizsgálata. 31

32 IDŐSZAKOS BIZTONSÁGTECHNIKAI FELÜLVIZSGÁLAT Az időszakos biztonságtechnikai vizsgálat kiszűri: hibás, meghibásodott, rossz állapotú eszközöket, elhanyagolt, eleve hibásan alkalmazott egységekből álló rendszereket. Az időszakos biztonságtechnikai vizsgálat emeli: a technikai színvonalat, a fegyelmet a biztonságot Tapasztalat: Az első vizsgálatok során a javítandó eszközök aránya mintegy 80 %, ami a rendszeres felülvizsgálatok hatására, mintegy 20 %-ra csökken. 32

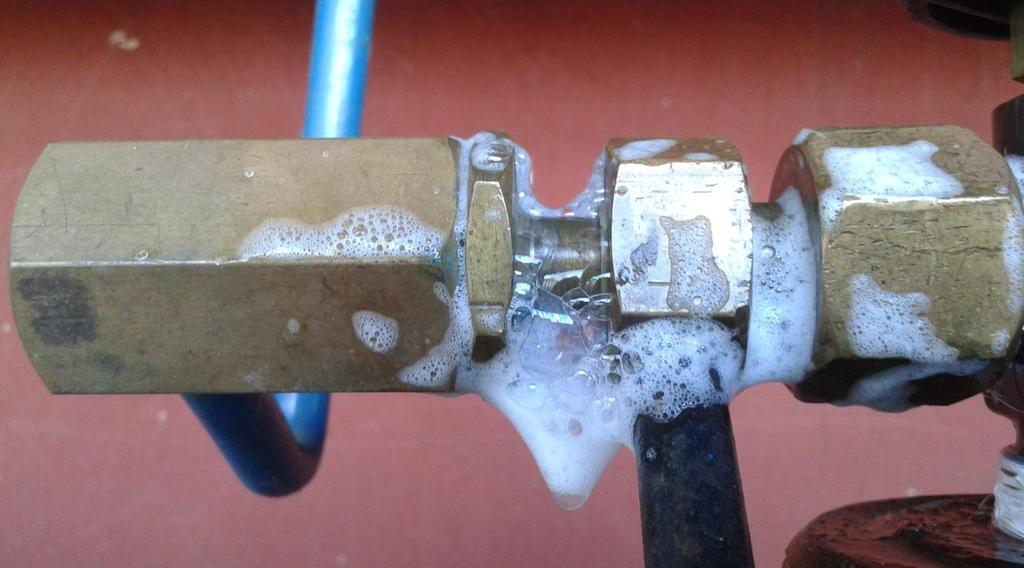

33 IDŐSZAKOS BIZTONSÁGTECHNIKAI FELÜLVIZSGÁLAT Vizsgálatok csoportosítása : környezeti feltételek, előzmények, dokumentációk vizsgálata eszköz(ök), a rendszer (pl. gázellátás) és annak elemei, egységei megfelelnek-e az adott célnak szemrevételezés gáztömörség ellenőrzése ( vizsgáló gázok alkalmazása ) Tilos az oxigént sűrített levegővel együtt használni, vagy sűrített levegőt oxigénnel vagy oxigént levegővel helyettesíteni! működési vizsgálatok 33

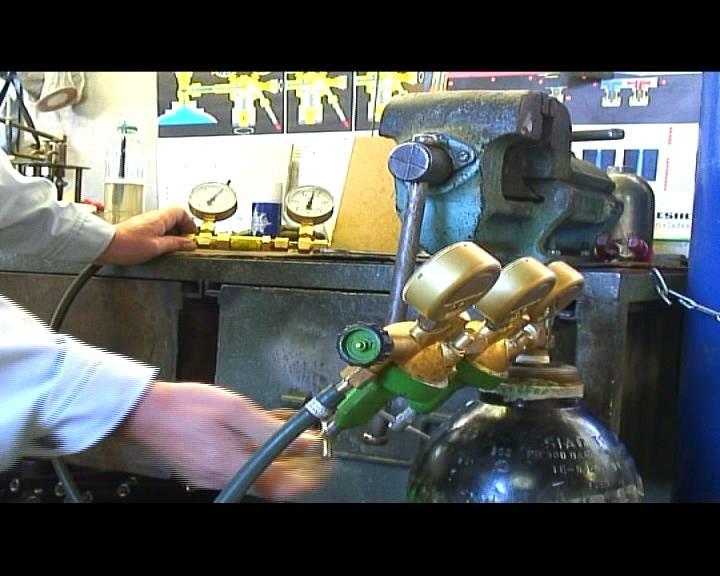

34 IDŐSZAKOS BIZTONSÁGTECHNIKAI FELÜLVIZSGÁLAT Biztonsági szerelvények funkció ellenőrzés gáztömörség ellenőrzés visszacsapó szelep működése lángfogó esetleges elpiszkolódásának ellenőrzése ( mérni kell adott átömlés mellett a bekövetkező nyomásesést ) 34

35 AUTOMED-AUTOGÉNTECHNIKAI KFT. Köszönöm megtisztelő figyelmüket! ENDRŐDY KÁROLY vezető felülvizsgáló okleveles gépészmérnök okleveles klinikai mérnök / automed.endrody@invitel.hu 35
