1 NYOMÁSTARTÁS TÁVHŐS RENDSZEREKBEN Kepka György Okl. gépészmérnök Energetikus szakmérnök

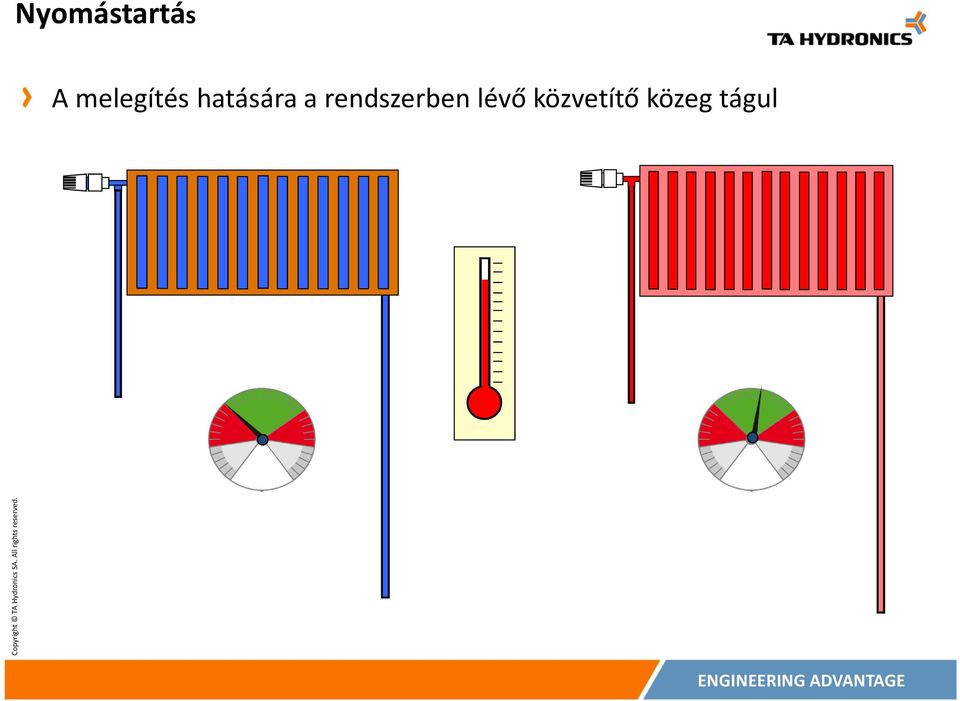

2 Nyomástartás A melegítés hatására a rendszerben lévő közvetítő közeg tágul

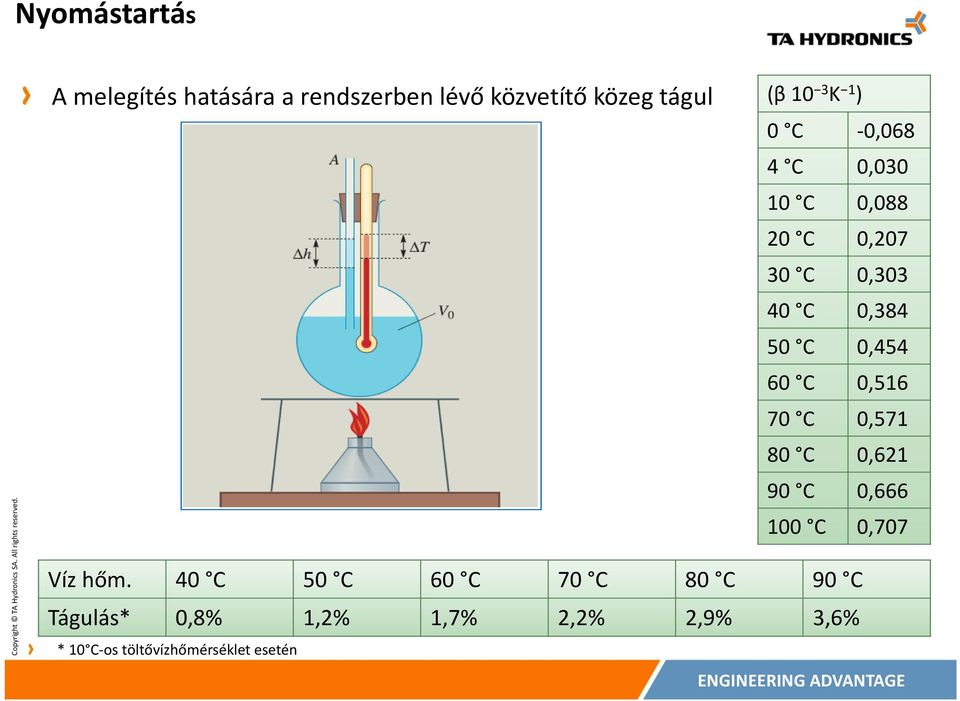

3 Nyomástartás A melegítés hatására a rendszerben lévő közvetítő közeg tágul (β 10 3 K 1 ) 0 C -0,068 4 C 0, C 0, C 0, C 0, C 0, C 0, C 0, C 0, C 0, C 0, C 0,707 Vízhőm. 40 C 50 C 60 C 70 C 80 C 90 C Tágulás* 0,8% 1,2% 1,7% 2,2% 2,9% 3,6% * 10 C-os töltővízhőmérséklet esetén

4 Nyomástartás A melegítés hatására a rendszerben lévő közvetítő közeg tágul

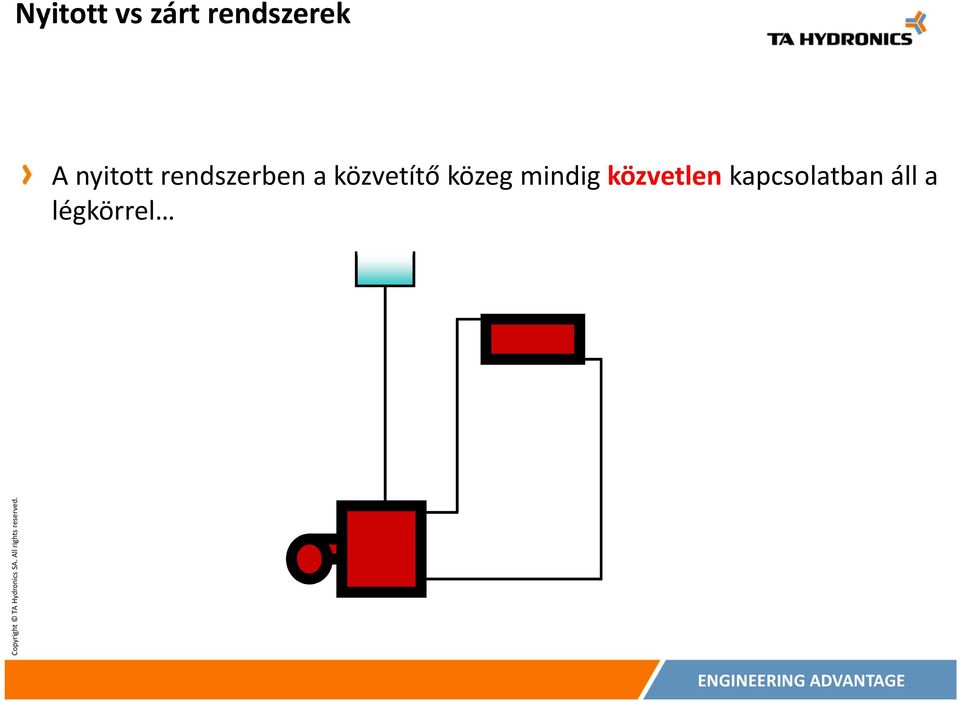

5 Nyitott vs zárt rendszerek A nyitott rendszerben a közvetítő közeg mindig közvetlenkapcsolatban áll a légkörrel

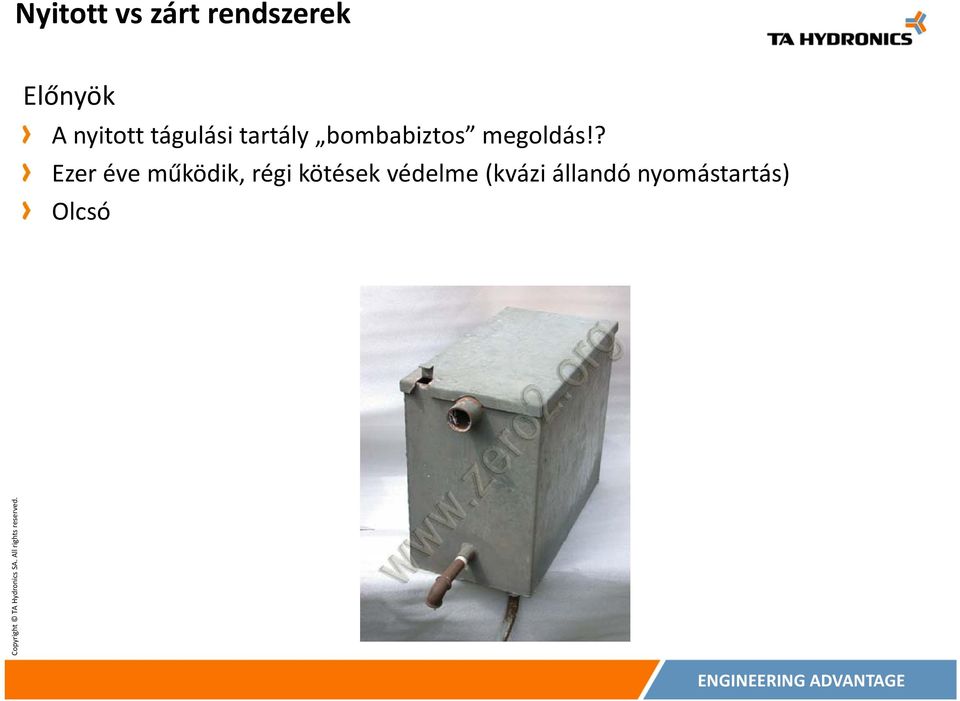

6 Nyitott vs zárt rendszerek Előnyök A nyitott tágulási tartály bombabiztos megoldás!? Ezer éve működik, régi kötések védelme (kvázi állandó nyomástartás) Olcsó

7 Nyitott vs zárt rendszerek!!de!! Az oxigén folyamatosan elnyelődik a vízben A rendszer acél berendezései oxigént kötnek meg, és korrodálnak(fe 2 O 3 ). A végeredmény: a rendszer tönkre megy

8 Nyitott vs zárt rendszerek A zárt rendszerben a közvetítő közeg és a légkör között nincs közvetlen kapcsolat

9 Nyitott vs zárt rendszerek Vegyünk egy zárt tartályt, és helyezzünk el benne egy oxigén át nem eresztő membránt. Európában a Pneumatex alakította ki az első zárt rendszerű tartályokat.

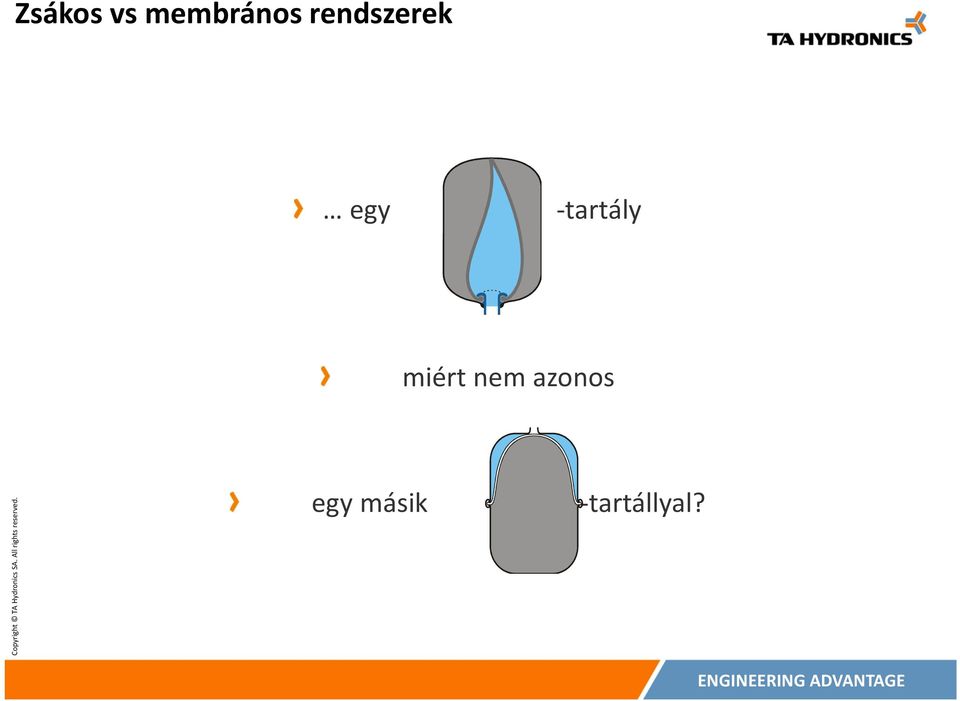

10 Zsákos vs membrános rendszerek egy -tartály miért nem azonos egy másik -tartállyal?

11 Zsákos vs membrános rendszerek Alap adatok 8 különböző fűtési tágulási tartály 25 literes Véletlenszerű kiválasztás A vizsgálatokat azonos körülmények között végezték

12 Zsákos vs membrános rendszerek Különbségek Nyitási nyomás A tartályban maradó víz mennyisége Előfeszítési nyomás vesztés Élettartam

13 Zsákos vs membrános rendszerek Nyitási nyomás Membrános tartály Zsákos tartály Különböző nyomások a membrán két oldalán A rendszer nyomása magasabb kell, A nyitási nyomás soha nem magasabb, hogy legyen, mint az előfeszítési nyomás, mint az előfeszítési nyomás! hogy víz kerüljön a tartályba

14 Zsákos vs membrános rendszerek Nyitási nyomás1,5 bar előfeszítési nyomásnál Nyitási nyomás (bar)

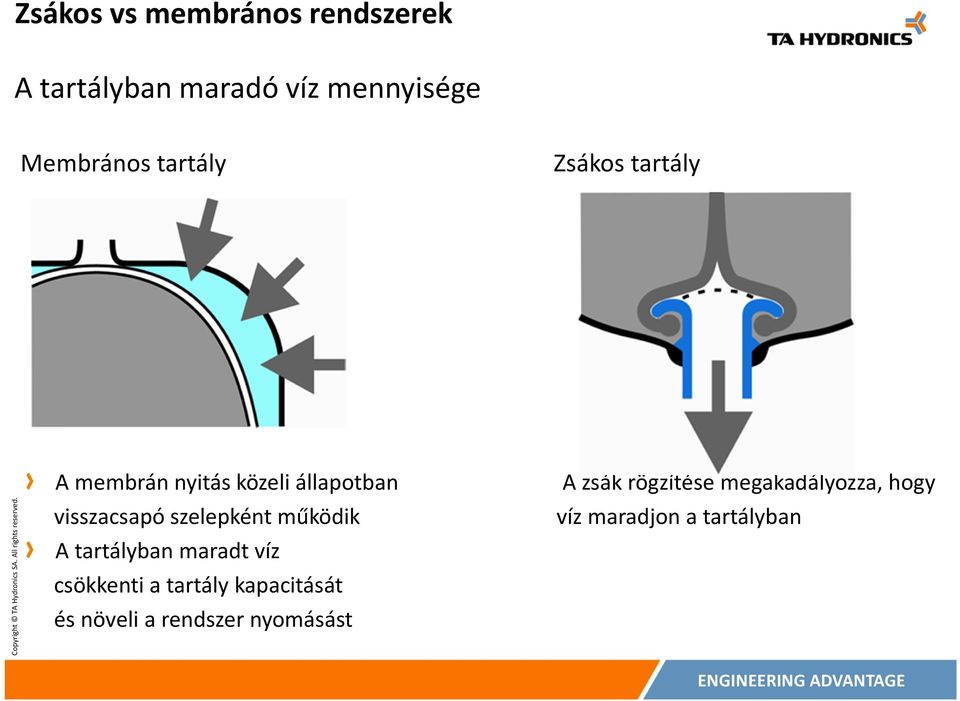

15 Zsákos vs membrános rendszerek A tartályban maradó víz mennyisége Membrános tartály Zsákos tartály A membrán nyitás közeli állapotban A zsák rögzítése megakadályozza, hogy visszacsapó szelepként működik víz maradjon a tartályban A tartályban maradt víz csökkenti a tartály kapacitását és növeli a rendszer nyomásást

16 Zsákos vs membrános rendszerek A tartályban maradó víz mennyisége 14 Maradék víz térfogat (%) PNEUMATEX B C D E F G H

17 Zsákos vs membrános rendszerek Előfeszítési nyomás Membrános tartály Zsákos tartály A begyűrt tömítés csökkenti a gáztömörséget Hegesztett tartály Hosszú tömített felület a kerület mentén Rövid gyűrűkeret, vulkanizált gyűrű Elasztikus membrán, ami csökkenti a tömörséget Butil kaucsuk, gáztömör

18 Zsákos vs membrános rendszerek 16 Előfeszítési nyomás csökkenés/év, raktár Nyomás csökkenés (%) PNEUMATEX B C D E F G H

19 Zsákos vs membrános rendszerek Előfeszítési nyomás csökkenés/év, működés közben Nyomás csökkenés(%) PNEUMATEX B C D E F G H

20 Zsákos vs membrános rendszerek Élettartam Membrános tartály Zsákos tartály A víz érintkezik a tartály falával A víz nem érintkezik a tartály falával A tömítést rögzítő nagy erő A zsák speciális rögzítése, minimális könnyen szakadást eredményez nyúlás, hosszú élettartam

21 Zsákos vs membrános rendszerek Összefoglalva A tágulási tartály a fűtési, hűtési rendszerek életbiztosítója? Az olcsóbb termék üzemeltetésnél drágább lesz

22 Változó vs állandó nyomású rendszerek Változó nyomású rendszerek Állandó nyomású rendszerek Fix töltésű tágulási tartály Kompresszoros nyomástartó berendezés Szivattyús nyomástartó berendezés

23 VÁLTOZÓ NYOMÁSÚ (FIX GÁZTÖLTETŰ) NYOMÁSTARTÓ BERENDEZÉSEK

24 Változó nyomású (fix gáztöltetű) nyomástartó berendezések Távfűtési rendszerek szekunder oldala

25 Változó nyomású (fix gáztöltetű) nyomástartó berendezések Statico-k távhős hőközpontokban Mosonmagyaróvár

26 ÁLLANDÓ NYOMÁSÚ NYOMÁSTARTÓ BERENDEZÉSEK

27 Állandó nyomású nyomástartó berendezések Távfűtési rendszerek szekunder oldala Távfűtési rendszerek primer oldala * Kompresszoros nyomástartó berendezések * Kompresszoros nyomástartó berendezések * Szivattyús nyomástartó berendezések

28 Kompresszoros nyomástartó berendezések Pneumatex Compresso Moduláris felépítésű, precíziós (± 0.1 bar) nyomástartó berendezés Airproof butilzsákkal, amely megbízható védelmet nyújt az oxigéndiffúzió ellen Főbb egységei TecBox központi egység Primer tartály Bővítő tartályok

29 Kompresszoros nyomástartó berendezések Compresso előnyös tulajdonságok Precíziós nyomástartás, ideális régi nyitott rendszerek zárttá tételéhez Áramkimaradás esetén változó nyomású tartályként működik Kiemelkedően csendes működés, zajvédelem (Zajra érzékeny környezetben is alkalmazható) Minimális üzemeltetési költségek, a szinte teljesen karbantartás-mentes működésnek köszönhetően Egyenletes működés a légpárna természetes rugalmassága miatt Nagy teljesítmény, kis méretben Hosszú élettartam

30 Kompresszoros nyomástartó berendezések Compresso-k távhős hőközpontokban Várpalota Tata Mosonmagyaróvár

31 Kompresszoros nyomástartó berendezések Compresso-k távhős fűtőművekben Sárospatak Baja, biomassza fűtőmű

32 Szivattyús nyomástartó berendezések Pneumatex Transfero Moduláris felépítésű, precíziós (± 0.2 bar) nyomástartó berendezés Airproof butilzsákkal, amely megbízható védelmet nyújt az oxigéndiffúzió ellen Atmoszférikus kiszellőztetéssel Főbb egységei TecBox központi egység Primer tartály Bővítő tartályok

33 Szivattyús nyomástartó berendezések Transfero előnyös tulajdonságok Precíziós nyomástartás Nagy teljesítmény, kis méretben Hosszú élettartam A szivattyú szabályozott, vízütés nélkül működik

34 Szivattyús nyomástartó berendezések Transzfero-k távhős fűtőművekben Gyergyószentmiklós

35 TA Hydronics távhős javaslata nyomástartáshoz 35

36 FEJLESZTÉSEK

37 Fejlesztések Compresso Connect Minden eszköz hálózaticsatlakozással távoli elérés, beavatkozás és szabályozás (Ethernet, RS485, USB csatlakozók) Első hivatalos megjelenés C10.1F, MostraConvegno: (March 2014) Piaci bevezetés 2014 második felében folyamatosan Vento Connect Minden eszköz hálózaticsatlakozással távoli elérés, beavatkozás és szabályozás Piaci bevezetés 2014 végén 37

38 Fejlesztések 38

39 Fejlesztések MostraConvegno: (20 March 2014) 39

40 Köszönöm megtisztelő figyelmüket! 40
