1 Használati útmutató SZÁNTÓFÖLDI KULTIVÁTOR TerraMix

2 EK - KONFORMITÁSI NYILATKOZAT Mi - a VOGEL & NOOT - ezennel kijelentjük, hogy az alábbi gép megfelel az EGK 89/392 sz. EK-gépirányelvek biztonsági követelményeinek. A Vogel&Noot hozzájárulása nélküli, utólagos, a biztonságot érintő változtatások esetén a konformitási nyilatkozat hatályát veszti. 1.) Gyártó: VOGEL&NOOT VOGEL&NOOT LANDMASCHINEN GmbH & Co KG MEZŐGÉPGYÁR Kft. Grazerstraße 1 Kühne Ede tér 2. A-8661 WARTBERG i.m. H-9200 MOSONMAGYARÓVÁR 2.) Gép: Termék: Típus: Szériaszám: Évjárat: TerraMix univerzális kultivátor 3.) Aláíró: Ernst BRUNNER okl. mérnök ügyvezető... aláírás

3 HASZNÁLATI ÚTMUTATÓ ESZKÖZLEÍRÁS... 3 Általános információk... 3 Általános biztonsági és balesetmegelőzési előírások MŰSZAKI ADATOK A KULTIVÁTOR ÉS A TRAKTOR ELŐKÉSZÍTÉSE... 7 A traktor előkészítése... 7 A kultivátor előkészítése A KULTIVÁTOR FEL- ÉS LESZERELÉSE... 8 A kultivátor felkapcsolása a traktorra... 8 A kultivátor lekapcsolása a traktorról BEÁLLÍTÁSOK... 8 A kapák munkamélysége... 8 A csillagtárcsák munkamélysége... 9 Terelőlemez Tömörítőtalpak a TERRA tömörítőhengerhez Szárnyas kapa SZÁLLÍTÁS BIZTOSÍTÁS TÚLTERHELÉS ELLEN Túlterhelésbiztosítás nyírócsavarokkal Túlterhelésbiztosítás teljesen automatikus, mechanikus biztosítással KARBANTARTÁS GARANCIA

4 2

5 HASZNÁLATI ÚTMUTATÓ 1. ESZKÖZLEÍRÁS Általános információk A VN TerraMix sorozatú univerzális kultivátor esetében nagy hangsúlyt fektettünk a kifogástalan működésre, a nagyfokú megbízhatóságra, az egyszerű kezelhetőségre, a nagy szilárdság mellett az alacsony súlyra és a gazdaságosságra. Amennyiben kérdések merülnének fel, a következő címen érhet el bennünket: VOGEL & NOOT Landmaschinenfabrik GmbH & CO KG Grazerstraße 1 A-8661 WARTBERG i.m., AUSZTRIA Telefon: Telefax: (0) 3858 / belföldi értékesítés +43 (0) 3858 / alkatrészraktár +43 (0) 3858 / belföldi értékesítés +43 (0) 3858 / alkatrészraktár info.lm.at@vogel-noot.com Amennyiben kérdéseiket és megrendeléseiket elküldik hozzánk, kérjük, adják meg a gyártási évet, a gyári számot és a munkagép típusát. Ezek az adatok leolvashatók a típustábláról. Kérjük Önöket, hogy a munkagép használata előtt olvassák figyelmesen végig ezt a használati útmutatót és tartsák be az utasításokat. Azokért a károkért, amelyek a kezelési utasítás be nem tartásából származnak, a gyártó nem vállal felelősséget. 3

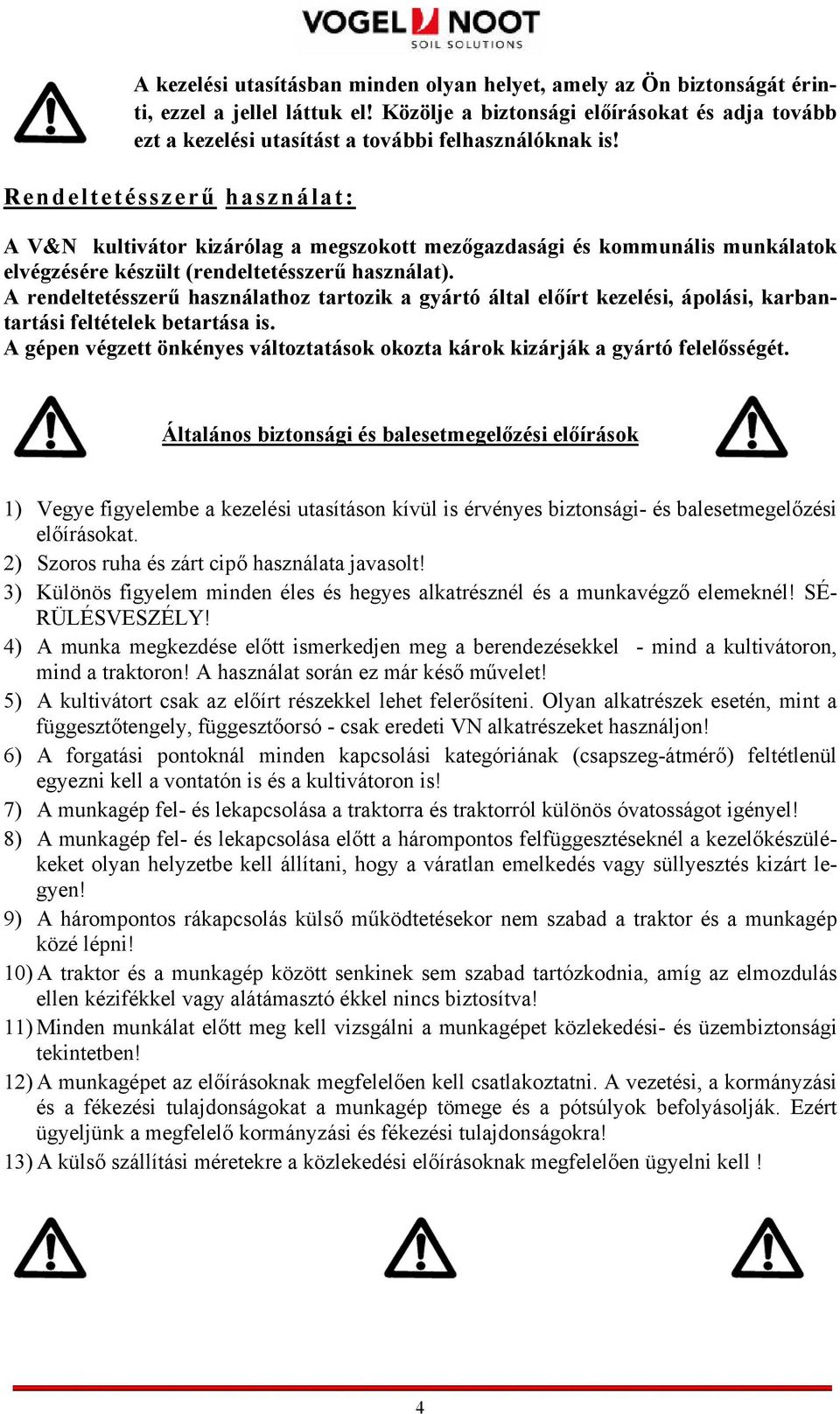

6 A kezelési utasításban minden olyan helyet, amely az Ön biztonságát érinti, ezzel a jellel láttuk el! Közölje a biztonsági előírásokat és adja tovább ezt a kezelési utasítást a további felhasználóknak is! Rendeltetésszerű használat: A V&N kultivátor kizárólag a megszokott mezőgazdasági és kommunális munkálatok elvégzésére készült (rendeltetésszerű használat). A rendeltetésszerű használathoz tartozik a gyártó által előírt kezelési, ápolási, karbantartási feltételek betartása is. A gépen végzett önkényes változtatások okozta károk kizárják a gyártó felelősségét. Általános biztonsági és balesetmegelőzési előírások 1) Vegye figyelembe a kezelési utasításon kívül is érvényes biztonsági- és balesetmegelőzési előírásokat. 2) Szoros ruha és zárt cipő használata javasolt! 3) Különös figyelem minden éles és hegyes alkatrésznél és a munkavégző elemeknél! SÉ- RÜLÉSVESZÉLY! 4) A munka megkezdése előtt ismerkedjen meg a berendezésekkel - mind a kultivátoron, mind a traktoron! A használat során ez már késő művelet! 5) A kultivátort csak az előírt részekkel lehet felerősíteni. Olyan alkatrészek esetén, mint a függesztőtengely, függesztőorsó - csak eredeti VN alkatrészeket használjon! 6) A forgatási pontoknál minden kapcsolási kategóriának (csapszeg-átmérő) feltétlenül egyezni kell a vontatón is és a kultivátoron is! 7) A munkagép fel- és lekapcsolása a traktorra és traktorról különös óvatosságot igényel! 8) A munkagép fel- és lekapcsolása előtt a hárompontos felfüggesztéseknél a kezelőkészülékeket olyan helyzetbe kell állítani, hogy a váratlan emelkedés vagy süllyesztés kizárt legyen! 9) A hárompontos rákapcsolás külső működtetésekor nem szabad a traktor és a munkagép közé lépni! 10) A traktor és a munkagép között senkinek sem szabad tartózkodnia, amíg az elmozdulás ellen kézifékkel vagy alátámasztó ékkel nincs biztosítva! 11) Minden munkálat előtt meg kell vizsgálni a munkagépet közlekedési- és üzembiztonsági tekintetben! 12) A munkagépet az előírásoknak megfelelően kell csatlakoztatni. A vezetési, a kormányzási és a fékezési tulajdonságokat a munkagép tömege és a pótsúlyok befolyásolják. Ezért ügyeljünk a megfelelő kormányzási és fékezési tulajdonságokra! 13) A külső szállítási méretekre a közlekedési előírásoknak megfelelően ügyelni kell! 4

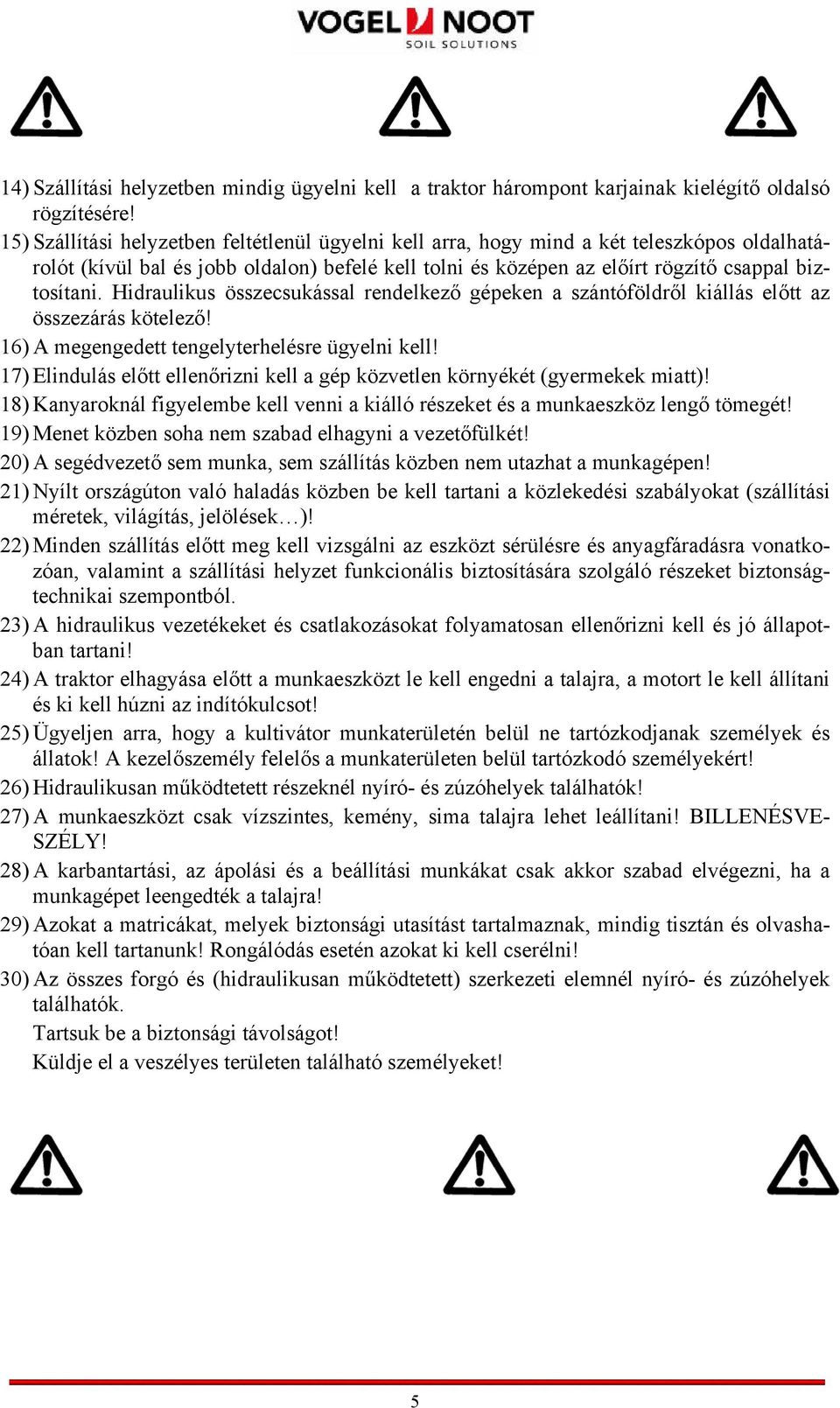

7 14) Szállítási helyzetben mindig ügyelni kell a traktor hárompont karjainak kielégítő oldalsó rögzítésére! 15) Szállítási helyzetben feltétlenül ügyelni kell arra, hogy mind a két teleszkópos oldalhatárolót (kívül bal és jobb oldalon) befelé kell tolni és középen az előírt rögzítő csappal biztosítani. Hidraulikus összecsukással rendelkező gépeken a szántóföldről kiállás előtt az összezárás kötelező! 16) A megengedett tengelyterhelésre ügyelni kell! 17) Elindulás előtt ellenőrizni kell a gép közvetlen környékét (gyermekek miatt)! 18) Kanyaroknál figyelembe kell venni a kiálló részeket és a munkaeszköz lengő tömegét! 19) Menet közben soha nem szabad elhagyni a vezetőfülkét! 20) A segédvezető sem munka, sem szállítás közben nem utazhat a munkagépen! 21) Nyílt országúton való haladás közben be kell tartani a közlekedési szabályokat (szállítási méretek, világítás, jelölések )! 22) Minden szállítás előtt meg kell vizsgálni az eszközt sérülésre és anyagfáradásra vonatkozóan, valamint a szállítási helyzet funkcionális biztosítására szolgáló részeket biztonságtechnikai szempontból. 23) A hidraulikus vezetékeket és csatlakozásokat folyamatosan ellenőrizni kell és jó állapotban tartani! 24) A traktor elhagyása előtt a munkaeszközt le kell engedni a talajra, a motort le kell állítani és ki kell húzni az indítókulcsot! 25) Ügyeljen arra, hogy a kultivátor munkaterületén belül ne tartózkodjanak személyek és állatok! A kezelőszemély felelős a munkaterületen belül tartózkodó személyekért! 26) Hidraulikusan működtetett részeknél nyíró- és zúzóhelyek találhatók! 27) A munkaeszközt csak vízszintes, kemény, sima talajra lehet leállítani! BILLENÉSVE- SZÉLY! 28) A karbantartási, az ápolási és a beállítási munkákat csak akkor szabad elvégezni, ha a munkagépet leengedték a talajra! 29) Azokat a matricákat, melyek biztonsági utasítást tartalmaznak, mindig tisztán és olvashatóan kell tartanunk! Rongálódás esetén azokat ki kell cserélni! 30) Az összes forgó és (hidraulikusan működtetett) szerkezeti elemnél nyíró- és zúzóhelyek találhatók. Tartsuk be a biztonsági távolságot! Küldje el a veszélyes területen található személyeket! 5

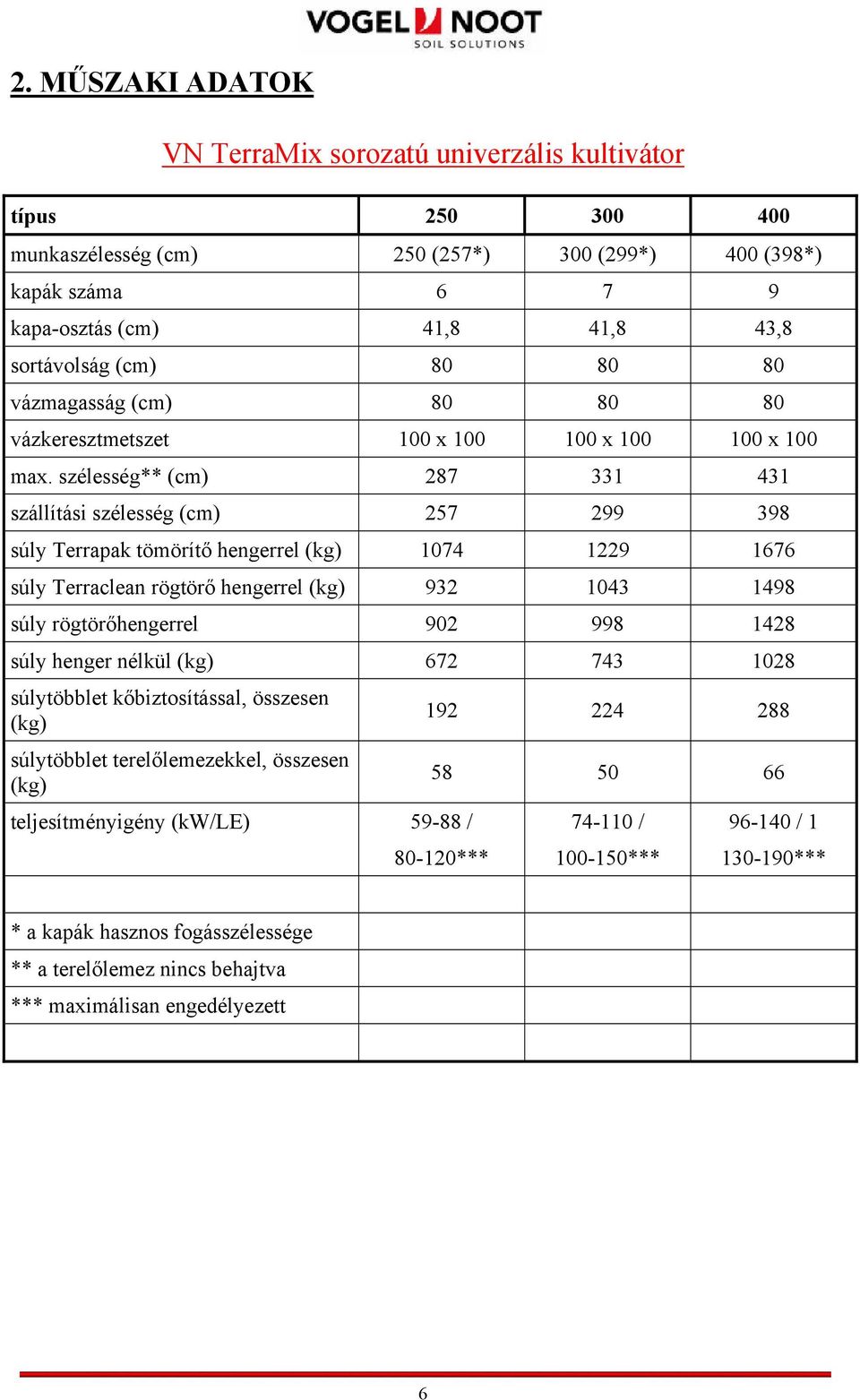

8 2. MŰSZAKI ADATOK VN TerraMix sorozatú univerzális kultivátor típus munkaszélesség (cm) 250 (257*) 300 (299*) 400 (398*) kapák száma kapa-osztás (cm) 41,8 41,8 43,8 sortávolság (cm) vázmagasság (cm) vázkeresztmetszet 100 x x x 100 max. szélesség** (cm) szállítási szélesség (cm) súly Terrapak tömörítő hengerrel (kg) súly Terraclean rögtörő hengerrel (kg) súly rögtörőhengerrel súly henger nélkül (kg) súlytöbblet kőbiztosítással, összesen (kg) súlytöbblet terelőlemezekkel, összesen (kg) teljesítményigény (kw/le) / *** / *** / *** * a kapák hasznos fogásszélessége ** a terelőlemez nincs behajtva *** maximálisan engedélyezett 6

9 3. A KULTIVÁTOR ÉS A TRAKTOR ELŐKÉSZÍTÉSE A traktor előkészítése Gumiabroncsok: A gumiabroncsok nyomásának - különösen a traktor hátsókerekeinél - azonosnak kell lenni. Függesztőkarok: A H összekötő rudat a jobb és bal oldalon a egyenlő hosszúságúnak kell beállítani. Ha a H rudak az alsó U függesztő karokon rögzíthetők, ezeket minél hátrább kell helyezni. Ezáltal tehermentesíteni lehet a traktor hidraulikáját. Az alsó függesztőkarok oldalstabilitása: Az alsó U függesztőkaroknak a munka során nagy oldalmozgási lehetőséget kell biztosítani. Az S stabilizátorok vagy a feszítő láncok a munka során ne legyenek feszesek. A szállítás során az U alsó függesztőkarok oldalmozgását korlátozni kell vagy teljesen meg kell szüntetni. Mellsőtengely-terhelés A kielégítő mellsőtengely-terheléssel (mellső pótsúly, keréktárcsa-tömeg, vagy mellső rakodógép) a hozzákapcsolt kultivátorral a kormányzási biztonságot és az összkerék-meghajtású traktor mellsőtengelyének kielégítő vonóerő-átvitelét lehet elérni. A kultivátor előkészítése Használat előtt minden kenési pontot át kell kenni minőségi zsírral! (Kenési pontok és karbantartási időszakok - lásd a KARBANTAR- TÁS fejezetet) 7

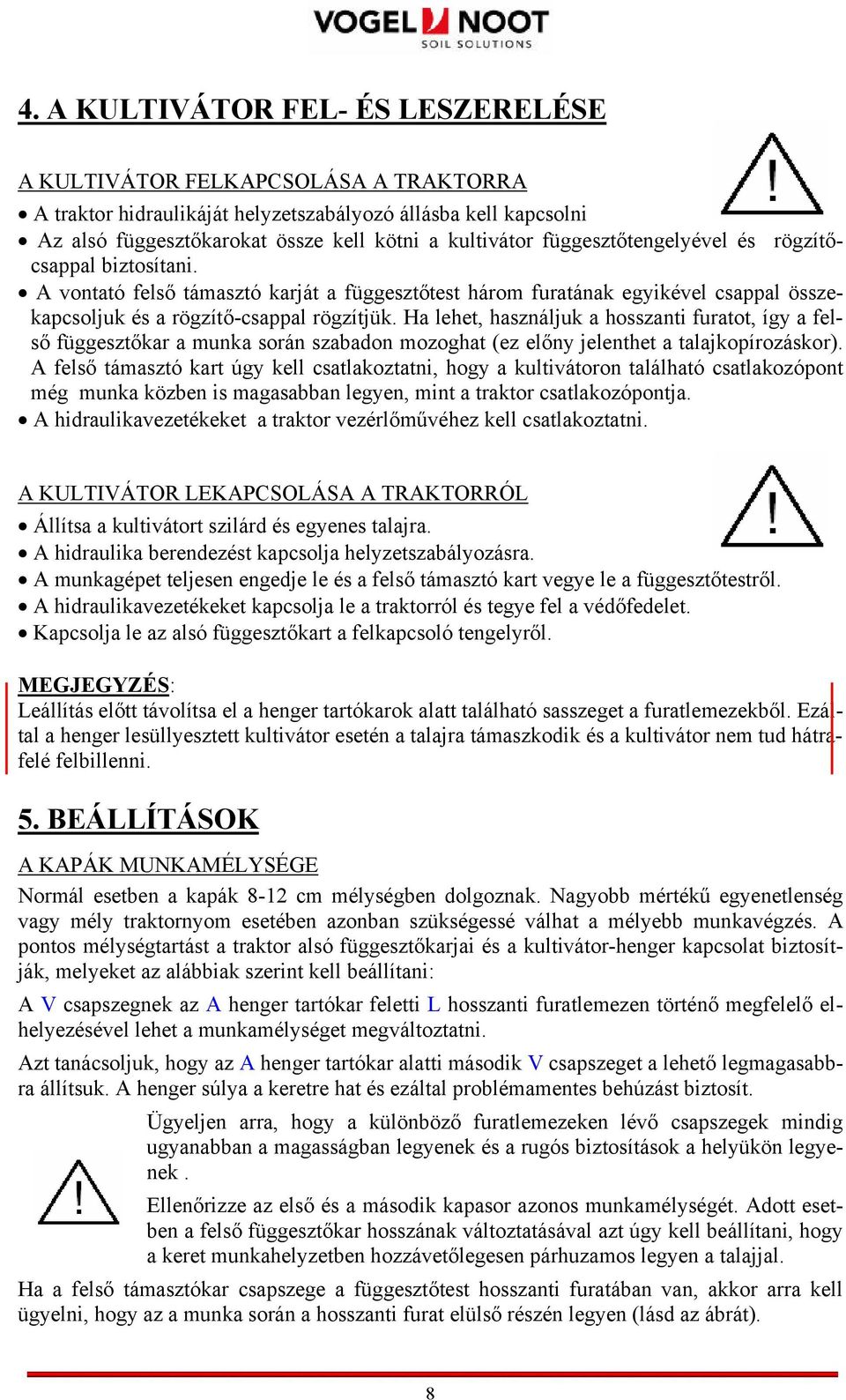

10 4. A KULTIVÁTOR FEL- ÉS LESZERELÉSE A KULTIVÁTOR FELKAPCSOLÁSA A TRAKTORRA A traktor hidraulikáját helyzetszabályozó állásba kell kapcsolni Az alsó függesztőkarokat össze kell kötni a kultivátor függesztőtengelyével és rögzítőcsappal biztosítani. A vontató felső támasztó karját a függesztőtest három furatának egyikével csappal összekapcsoljuk és a rögzítő-csappal rögzítjük. Ha lehet, használjuk a hosszanti furatot, így a felső függesztőkar a munka során szabadon mozoghat (ez előny jelenthet a talajkopírozáskor). A felső támasztó kart úgy kell csatlakoztatni, hogy a kultivátoron található csatlakozópont még munka közben is magasabban legyen, mint a traktor csatlakozópontja. A hidraulikavezetékeket a traktor vezérlőművéhez kell csatlakoztatni. A KULTIVÁTOR LEKAPCSOLÁSA A TRAKTORRÓL Állítsa a kultivátort szilárd és egyenes talajra. A hidraulika berendezést kapcsolja helyzetszabályozásra. A munkagépet teljesen engedje le és a felső támasztó kart vegye le a függesztőtestről. A hidraulikavezetékeket kapcsolja le a traktorról és tegye fel a védőfedelet. Kapcsolja le az alsó függesztőkart a felkapcsoló tengelyről. MEGJEGYZÉS: Leállítás előtt távolítsa el a henger tartókarok alatt található sasszeget a furatlemezekből. Ezáltal a henger lesüllyesztett kultivátor esetén a talajra támaszkodik és a kultivátor nem tud hátrafelé felbillenni. 5. BEÁLLÍTÁSOK A KAPÁK MUNKAMÉLYSÉGE Normál esetben a kapák 8-12 cm mélységben dolgoznak. Nagyobb mértékű egyenetlenség vagy mély traktornyom esetében azonban szükségessé válhat a mélyebb munkavégzés. A pontos mélységtartást a traktor alsó függesztőkarjai és a kultivátor-henger kapcsolat biztosítják, melyeket az alábbiak szerint kell beállítani: A V csapszegnek az A henger tartókar feletti L hosszanti furatlemezen történő megfelelő elhelyezésével lehet a munkamélységet megváltoztatni. Azt tanácsoljuk, hogy az A henger tartókar alatti második V csapszeget a lehető legmagasabbra állítsuk. A henger súlya a keretre hat és ezáltal problémamentes behúzást biztosít. Ügyeljen arra, hogy a különböző furatlemezeken lévő csapszegek mindig ugyanabban a magasságban legyenek és a rugós biztosítások a helyükön legyenek. Ellenőrizze az első és a második kapasor azonos munkamélységét. Adott esetben a felső függesztőkar hosszának változtatásával azt úgy kell beállítani, hogy a keret munkahelyzetben hozzávetőlegesen párhuzamos legyen a talajjal. Ha a felső támasztókar csapszege a függesztőtest hosszanti furatában van, akkor arra kell ügyelni, hogy az a munka során a hosszanti furat elülső részén legyen (lásd az ábrát). 8

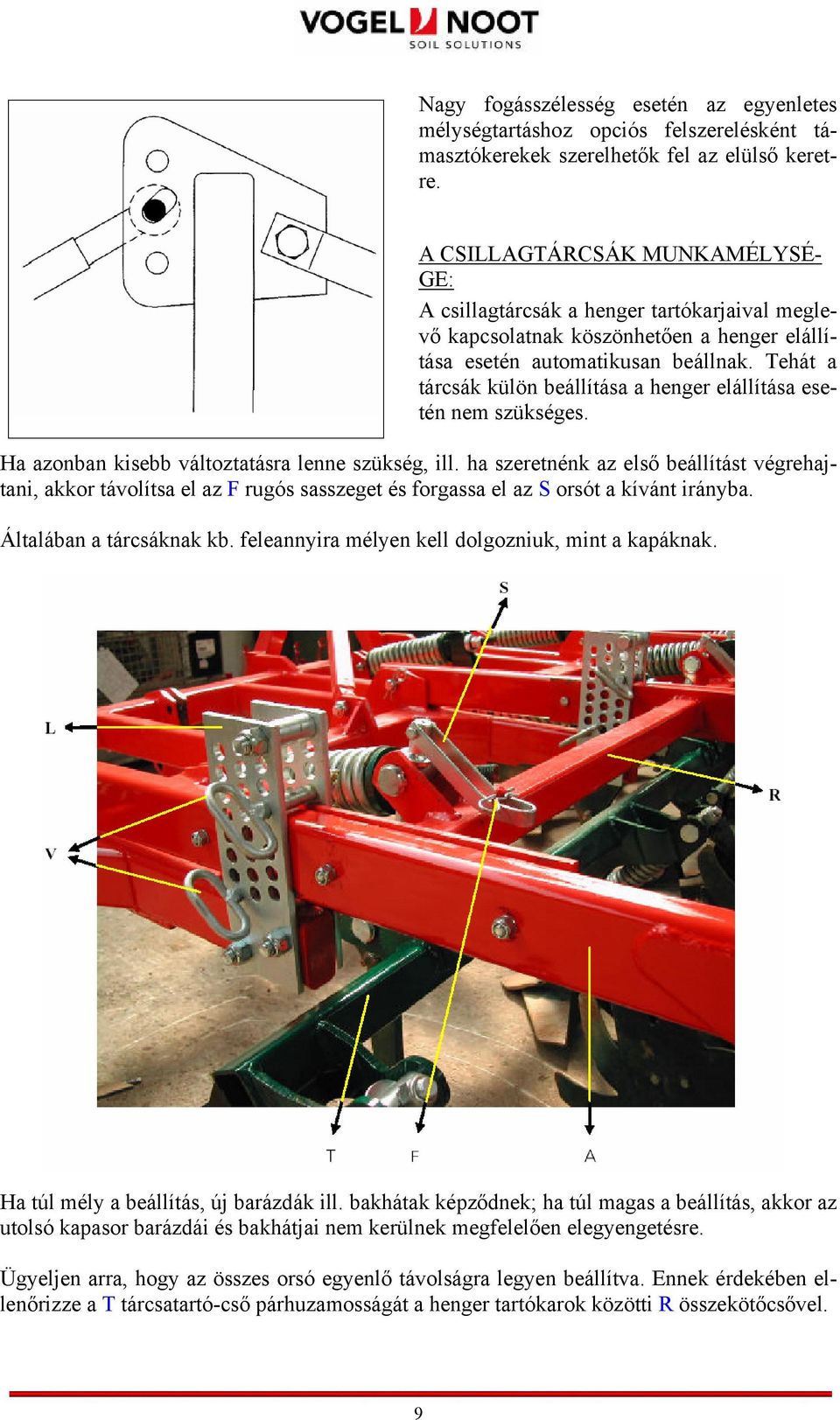

11 Nagy fogásszélesség esetén az egyenletes mélységtartáshoz opciós felszerelésként támasztókerekek szerelhetők fel az elülső keretre. A CSILLAGTÁRCSÁK MUNKAMÉLYSÉ- GE: A csillagtárcsák a henger tartókarjaival meglevő kapcsolatnak köszönhetően a henger elállítása esetén automatikusan beállnak. Tehát a tárcsák külön beállítása a henger elállítása esetén nem szükséges. Ha azonban kisebb változtatásra lenne szükség, ill. ha szeretnénk az első beállítást végrehajtani, akkor távolítsa el az F rugós sasszeget és forgassa el az S orsót a kívánt irányba. Általában a tárcsáknak kb. feleannyira mélyen kell dolgozniuk, mint a kapáknak. Ha túl mély a beállítás, új barázdák ill. bakhátak képződnek; ha túl magas a beállítás, akkor az utolsó kapasor barázdái és bakhátjai nem kerülnek megfelelően elegyengetésre. Ügyeljen arra, hogy az összes orsó egyenlő távolságra legyen beállítva. Ennek érdekében ellenőrizze a T tárcsatartó-cső párhuzamosságát a henger tartókarok közötti R összekötőcsővel. 9

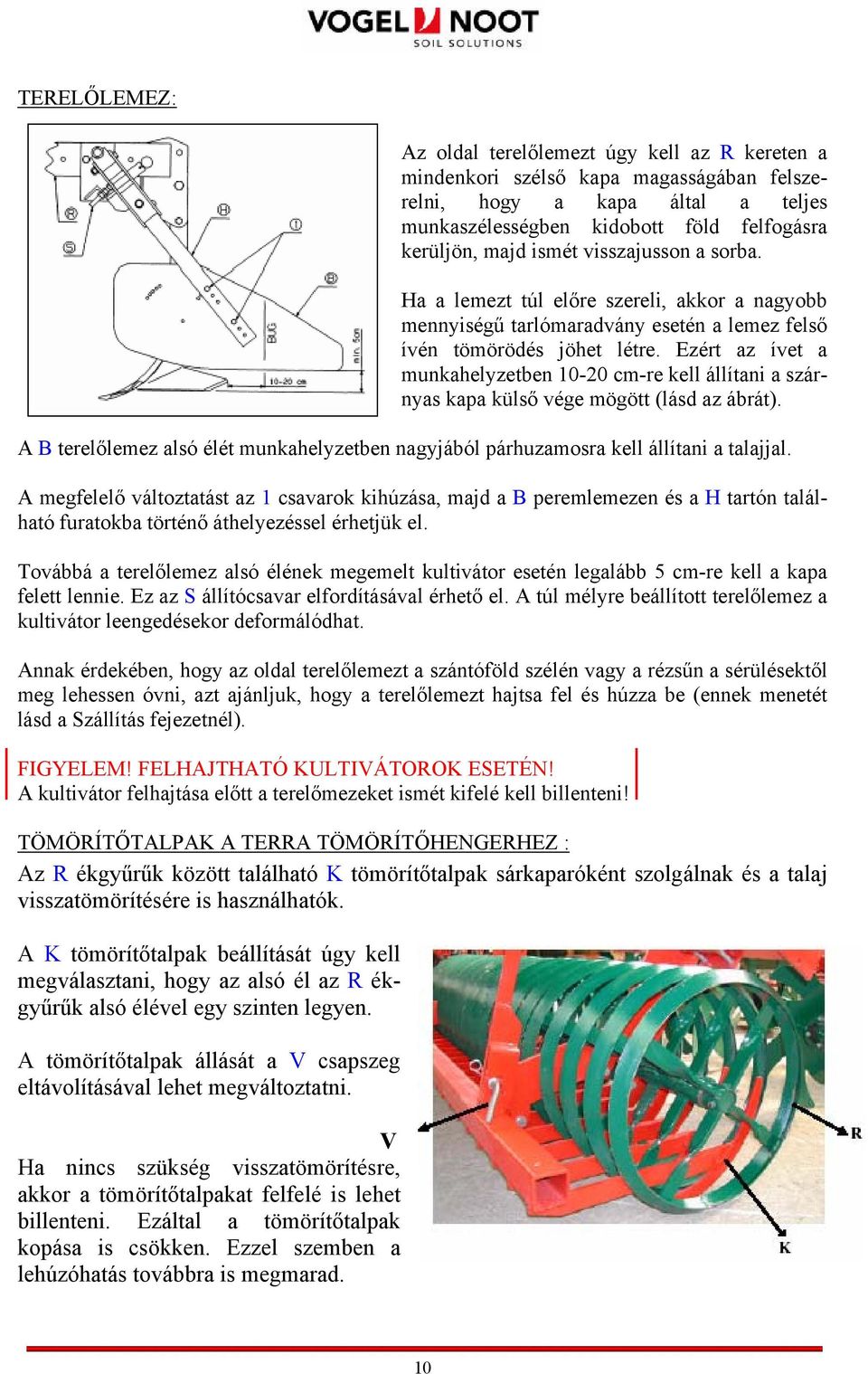

12 TERELŐLEMEZ: Az oldal terelőlemezt úgy kell az R kereten a mindenkori szélső kapa magasságában felszerelni, hogy a kapa által a teljes munkaszélességben kidobott föld felfogásra kerüljön, majd ismét visszajusson a sorba. Ha a lemezt túl előre szereli, akkor a nagyobb mennyiségű tarlómaradvány esetén a lemez felső ívén tömörödés jöhet létre. Ezért az ívet a munkahelyzetben cm-re kell állítani a szárnyas kapa külső vége mögött (lásd az ábrát). A B terelőlemez alsó élét munkahelyzetben nagyjából párhuzamosra kell állítani a talajjal. A megfelelő változtatást az 1 csavarok kihúzása, majd a B peremlemezen és a H tartón található furatokba történő áthelyezéssel érhetjük el. Továbbá a terelőlemez alsó élének megemelt kultivátor esetén legalább 5 cm-re kell a kapa felett lennie. Ez az S állítócsavar elfordításával érhető el. A túl mélyre beállított terelőlemez a kultivátor leengedésekor deformálódhat. Annak érdekében, hogy az oldal terelőlemezt a szántóföld szélén vagy a rézsűn a sérülésektől meg lehessen óvni, azt ajánljuk, hogy a terelőlemezt hajtsa fel és húzza be (ennek menetét lásd a Szállítás fejezetnél). FIGYELEM! FELHAJTHATÓ KULTIVÁTOROK ESETÉN! A kultivátor felhajtása előtt a terelőmezeket ismét kifelé kell billenteni! TÖMÖRÍTŐTALPAK A TERRA TÖMÖRÍTŐHENGERHEZ : Az R ékgyűrűk között található K tömörítőtalpak sárkaparóként szolgálnak és a talaj visszatömörítésére is használhatók. A K tömörítőtalpak beállítását úgy kell megválasztani, hogy az alsó él az R ékgyűrűk alsó élével egy szinten legyen. A tömörítőtalpak állását a V csapszeg eltávolításával lehet megváltoztatni. V Ha nincs szükség visszatömörítésre, akkor a tömörítőtalpakat felfelé is lehet billenteni. Ezáltal a tömörítőtalpak kopása is csökken. Ezzel szemben a lehúzóhatás továbbra is megmarad. 10

13 SZÁRNYAS KAPA: Lehetőség van két különböző szögállás beállítására (a és b). A lapos szögállás (normál helyzet) biztosítja az egyenes művelési síkot és csökkenti a vonóerőt. A meredekebb állás (felső helyzet) biztosítja, hogy a kultivátor kemény és száraz talajon is jól behúzzon. A TerraMix kultivátornál a helyzetet a Z fogon található F szárnyas kapa eltolásával lehet megváltoztatni. Távolítsa el az 1-es alsó csavart. Lazítsa meg a felső 2-es csavar anyáját annyira, míg a Z tartószáron található S kapa alatti F szárnyas kapát el nem tudja tolni. Ezután tegye vissza ismét az 1-es csavart, majd mindkét anyát húzza meg. Megjegyzés: A fenti beállítás csak a kettős-szív alakú vagy a duplaszéles kapákkal rendelkező modellek esetén lehetséges. A cserélhető kapacsúccsal és az oldal terelőlemezzel rendelkező modellek esetén csak a normál helyzetű szárnyaskapa beállítás lehetséges. 11

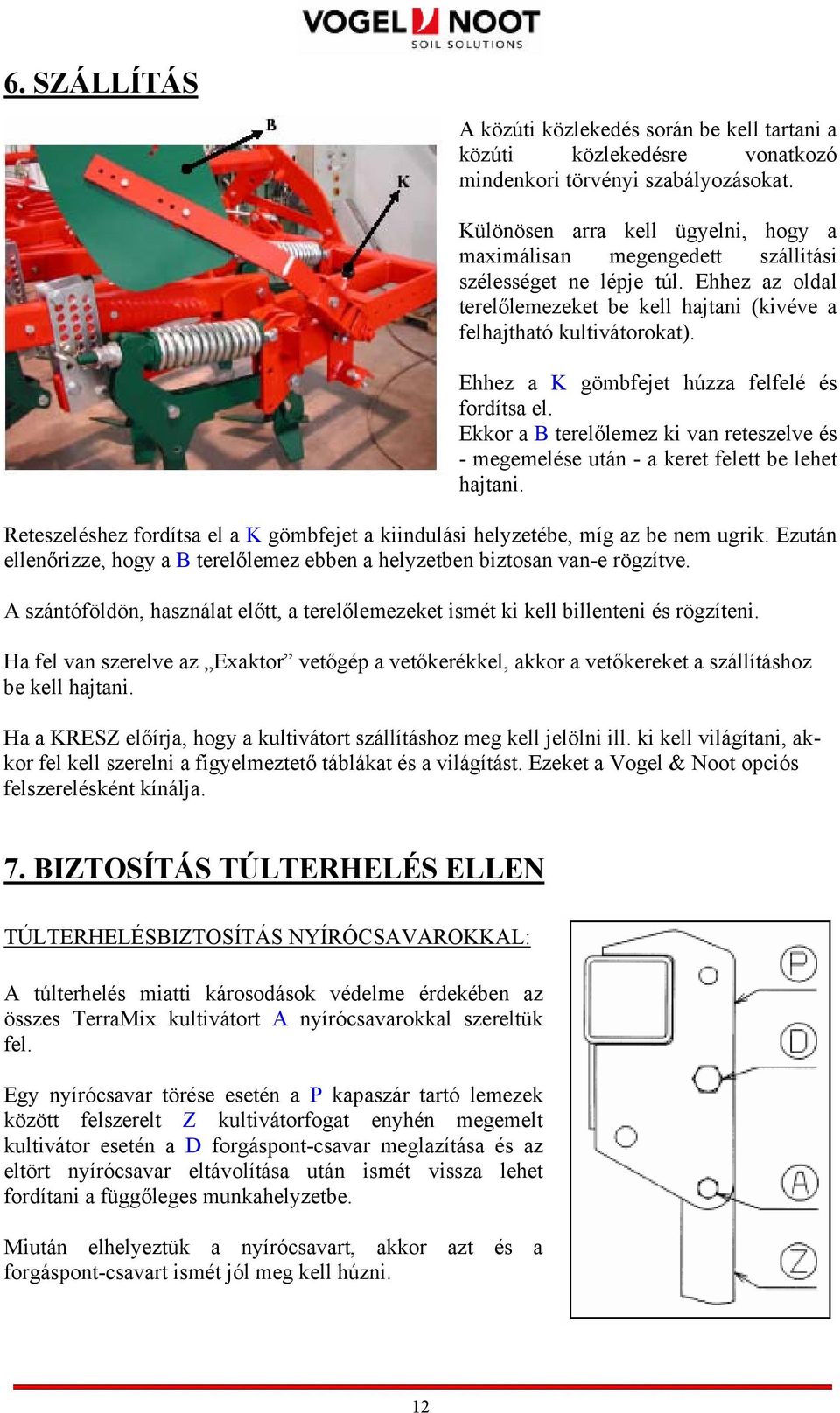

14 6. SZÁLLÍTÁS A közúti közlekedés során be kell tartani a közúti közlekedésre vonatkozó mindenkori törvényi szabályozásokat. Különösen arra kell ügyelni, hogy a maximálisan megengedett szállítási szélességet ne lépje túl. Ehhez az oldal terelőlemezeket be kell hajtani (kivéve a felhajtható kultivátorokat). Ehhez a K gömbfejet húzza felfelé és fordítsa el. Ekkor a B terelőlemez ki van reteszelve és - megemelése után - a keret felett be lehet hajtani. Reteszeléshez fordítsa el a K gömbfejet a kiindulási helyzetébe, míg az be nem ugrik. Ezután ellenőrizze, hogy a B terelőlemez ebben a helyzetben biztosan van-e rögzítve. A szántóföldön, használat előtt, a terelőlemezeket ismét ki kell billenteni és rögzíteni. Ha fel van szerelve az Exaktor vetőgép a vetőkerékkel, akkor a vetőkereket a szállításhoz be kell hajtani. Ha a KRESZ előírja, hogy a kultivátort szállításhoz meg kell jelölni ill. ki kell világítani, akkor fel kell szerelni a figyelmeztető táblákat és a világítást. Ezeket a Vogel & Noot opciós felszerelésként kínálja. 7. BIZTOSÍTÁS TÚLTERHELÉS ELLEN TÚLTERHELÉSBIZTOSÍTÁS NYÍRÓCSAVAROKKAL: A túlterhelés miatti károsodások védelme érdekében az összes TerraMix kultivátort A nyírócsavarokkal szereltük fel. Egy nyírócsavar törése esetén a P kapaszár tartó lemezek között felszerelt Z kultivátorfogat enyhén megemelt kultivátor esetén a D forgáspont-csavar meglazítása és az eltört nyírócsavar eltávolítása után ismét vissza lehet fordítani a függőleges munkahelyzetbe. Miután elhelyeztük a nyírócsavart, akkor azt és a forgáspont-csavart ismét jól meg kell húzni. 12

15 FONTOS: Csak a Vogel & Noot által előírt nyírócsavarokat használja. Csak ezek garantálják a munkaeszköz hosszú élettartamát (a csavar szárhossza és anyagminősége). TÚLTERHELÉSBIZTOSÍTÁS TELJESEN AUTOMATIKUS, MECHANIKUS KŐBIZTO- SÍTÁSSAL Ha a Z kapaszárra felszerelt kapák akadályba (pl. kőbe) ütköznek, akkor az adott Z kapaszár az S lengőkarral a D forgáspont-csavar körül felfelé fordul. Az F rugó az akadálytól függően jobban vagy kevésbé nyomódik össze. Az akadályon történő áthaladás után a Z kapaszár automatikusan visszaáll a kiindulási helyzetbe, így Ön megállás nélkül dolgozhat tovább. Annak ellenére, ha az S lengőkar és a Z kapaszár a kibillenés során eléri a legmagasabb helyzetet, az A nyírócsavar még eltörhet. Ez akkor fordul elő, ha az akadály túl nagy ill. nehéz. Ekkor, ahogy az a Túlterhelésbizosítás nyírócsavarral bemutatásra került, egy új nyírócsavart kell felhasználni. Extrém viszonyok esetén lehetőség van arra, hogy még egy második rugót is elhelyezzünk a kioldóerő növeléséhez. Az összeszerelés során forgassa a (B) ütközőcsavart addig, míg a rugóegység 330 mm marad, azért, hogy a kapaszár pontosan függőlegesen álljon. Ezen beállítás után a K ellenanyát jól húzza meg (ezt a meghúzást használat során is rendszeresen ellenőrizni kell). 13

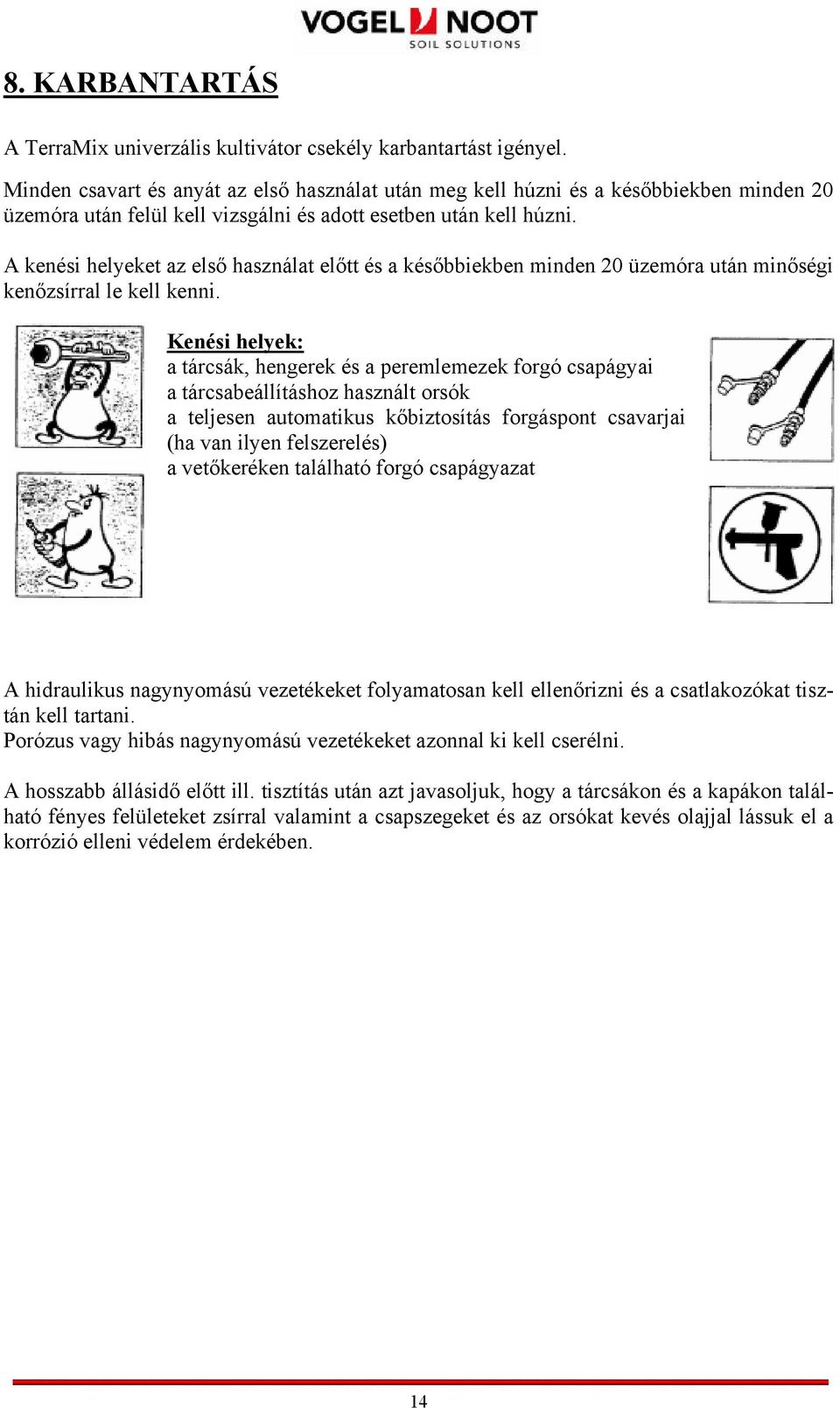

16 8. KARBANTARTÁS A TerraMix univerzális kultivátor csekély karbantartást igényel. Minden csavart és anyát az első használat után meg kell húzni és a későbbiekben minden 20 üzemóra után felül kell vizsgálni és adott esetben után kell húzni. A kenési helyeket az első használat előtt és a későbbiekben minden 20 üzemóra után minőségi kenőzsírral le kell kenni. Kenési helyek: a tárcsák, hengerek és a peremlemezek forgó csapágyai a tárcsabeállításhoz használt orsók a teljesen automatikus kőbiztosítás forgáspont csavarjai (ha van ilyen felszerelés) a vetőkeréken található forgó csapágyazat A hidraulikus nagynyomású vezetékeket folyamatosan kell ellenőrizni és a csatlakozókat tisztán kell tartani. Porózus vagy hibás nagynyomású vezetékeket azonnal ki kell cserélni. A hosszabb állásidő előtt ill. tisztítás után azt javasoljuk, hogy a tárcsákon és a kapákon található fényes felületeket zsírral valamint a csapszegeket és az orsókat kevés olajjal lássuk el a korrózió elleni védelem érdekében. 14

17 GARANCIA A garanciánk a következő területekre terjed ki: * A garancia területe: Az első felhasználó részére az összes Műszaki Szabványok megfelelően garantálják a felhasználói és funkcionális előírásokat. A garancia érvényes a hibák kiküszöbölésére abban az esetben, ha az anyaghibák, a szerkezeti hibák és a feldolgozási hibák a leszállított eszközön károkat okoztak. * A garancia időtartama: A garancia teljesítésének periódusa a szállítandó eszköz szállításakor kezdődik. a) 1 év a szerkezeti elemekre b) Kiegészítők: a nem általunk gyártott elemekre, pl: csapágyak, a szállítónkkal szemben fennálló garancia mértékében vállalunk garanciát. * Hibák kiküszöbölése. A garanciateljesítés oly módon történik, hogy azokat a részeket, amelyek bizonyíthatóan anyag, szerkezeti, vagy feldolgozási hibák következtében károsodtak vagy használhatatlanná váltak, a mi javaslatunk szerint kijavítjuk, vagy a wartbergi üzembe való tehermentes beküldése után kicseréljük. A hiba bizonyításához üzemünk vizsgálati dokumentumai az irányadók. Hibakiküszöbölés nem befolyásolja a garancia határidejét. Minden további átalakítási, árcsökkentési vagy pótszállítási, továbbá közvetett vagy közvetlen következményekre támasztott igény kizárva. * A garancia nem terjed ki: A garancia teljesítéséből ki vannak zárva: a) kopóalkatrészek természetes kopáskor b) károsodások, amelyek gondatlanságra, túlterhelésre vagy nem rendeltetésszerű használatra vezethetők vissza. * A garancia megszűnése a) Ha a garancia szükségességét, amely helytelen vagy hiányos szállításra vagy más hiányosságra vonatkozik, a szállítás után 8 napon belül nem jelezték. b) Ha a leszállított eszköz kezelésének előírásait (kezelési útmutató) nem követik. c) A megrendelő vagy harmadik személy által hiányos az üzembe helyezés vagy szerelés. d) Ha a leszállított eszközön engedélyünk nélkül végzett változtatást a megrendelő vagy harmadik fél, vagy engedélyünk nélkül végeztek javítási munkálatokat. e) A garancia idején belüli, a leszállított eszköz továbbadása esetén. f) Ha a megrendelőnek fizetési késedelme van vagy egyéb rá vonatkozó kötelezettségeit nem teljesíti. g) Idegen alkatrészek szerelése és felhasználása, vagy általunk nem ajánlott kiegészítők vagy kapcsolt gépek alkalmazása esetén. h) Ha a garanciakártyát nem közvetlenül a vásárlás után vagy hiányosan küldik vissza. 15

18 16

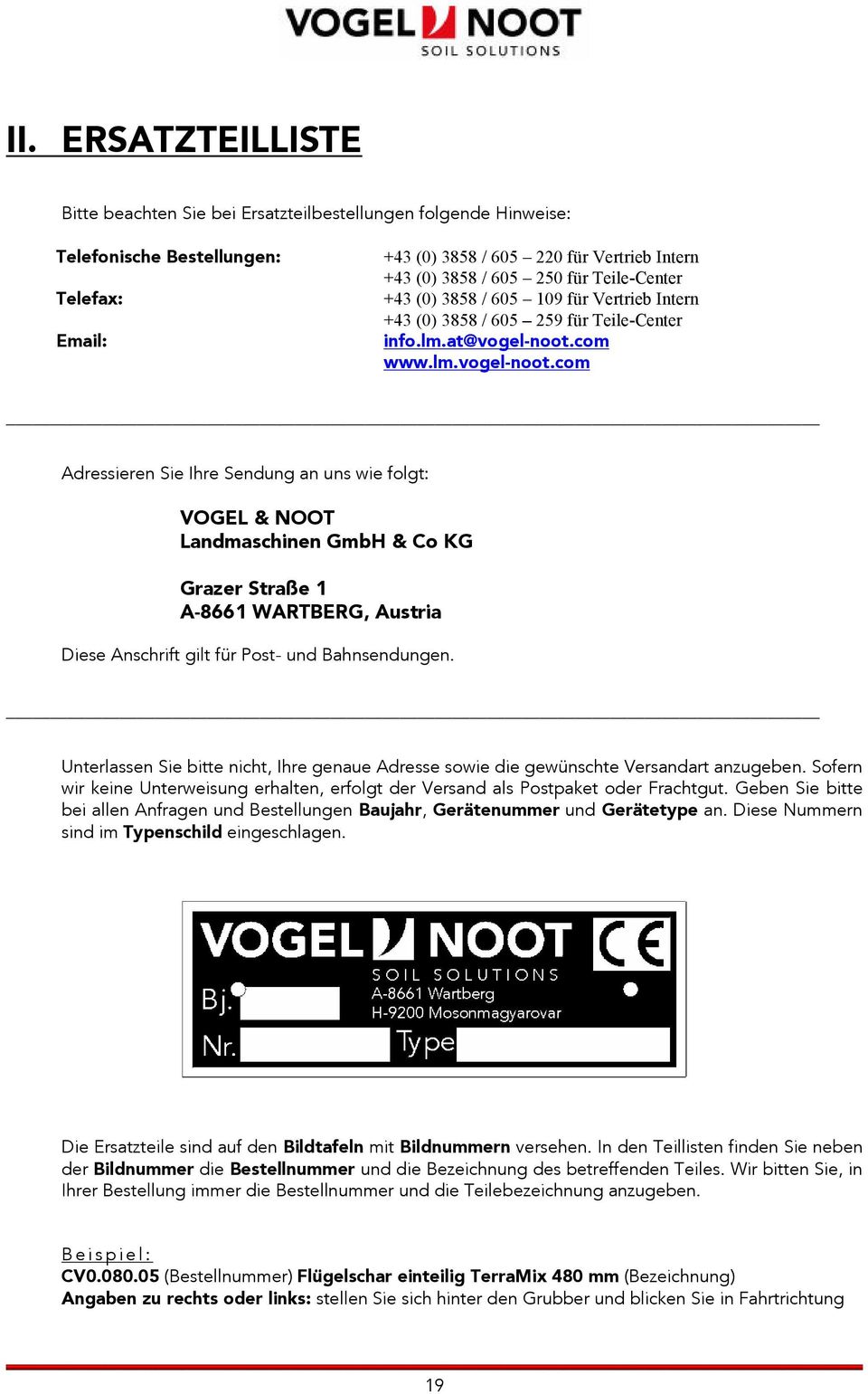

19 II. ERSATZTEILLISTE Bitte beachten Sie bei Ersatzteilbestellungen folgende Hinweise: Telefonische Bestellungen: Telefax: (0) 3858 / für Vertrieb Intern +43 (0) 3858 / für Teile-Center +43 (0) 3858 / für Vertrieb Intern +43 (0) 3858 / für Teile-Center info.lm.at@vogel-noot.com Adressieren Sie Ihre Sendung an uns wie folgt: VOGEL & NOOT Landmaschinen GmbH & Co KG Grazer Straße 1 A-8661 WARTBERG, Austria Diese Anschrift gilt für Post- und Bahnsendungen. Unterlassen Sie bitte nicht, Ihre genaue Adresse sowie die gewünschte Versandart anzugeben. Sofern wir keine Unterweisung erhalten, erfolgt der Versand als Postpaket oder Frachtgut. Geben Sie bitte bei allen Anfragen und Bestellungen Baujahr, Gerätenummer und Gerätetype an. Diese Nummern sind im Typenschild eingeschlagen. Die Ersatzteile sind auf den Bildtafeln mit Bildnummern versehen. In den Teillisten finden Sie neben der Bildnummer die Bestellnummer und die Bezeichnung des betreffenden Teiles. Wir bitten Sie, in Ihrer Bestellung immer die Bestellnummer und die Teilebezeichnung anzugeben. Beispiel: CV (Bestellnummer) Flügelschar einteilig TerraMix 480 mm (Bezeichnung) Angaben zu rechts oder links: stellen Sie sich hinter den Grubber und blicken Sie in Fahrtrichtung 19

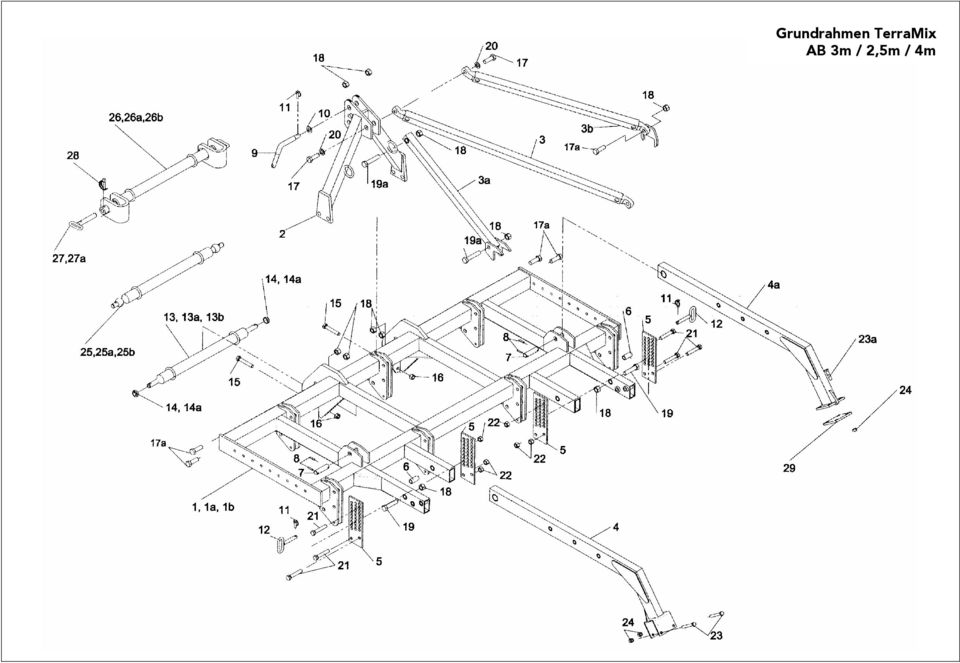

20 Grundrahmen TerraMix AB 3m / 2,5m / 4m

21 Grundrahmen TerraMix AB 3m / 2,5m / 4m Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 1a 1b 2 3 3a 3b 4 4a a 13b 14 14a G G G PD G G G G G G G G PF A LB LB LB LB LB Hauptrahmen AB3m Hauptrahmen AB 2,5m Hauptrahmen AB4m starr Anbauturm Turmstrebe 3m Turmstrebe 2,5m Turmstrebe 4m starr Walzenarm bis 2004 Walzenarm ab 2004 Lochplatte Höhenverstellung Distanzhülse Höhenverstellung Bolzen Walzenhalterung Spannstift 8x40 verz. DIN 1481 Oberer Anbaubolzen (Kat. II und III) Scheibe Klappstecker 12x45 verz. DIN Vorsteckbolzen (LS ) Schnellkuppelachse Kat. II / 28 Schultermaß 825 Schnellkuppelachse Kat. II / 36 Schultermaß 825 Schnellkuppelachse Kat. III / 36 Schultermaß 965 Distanzhülse Ø 28 Distanzhülse Ø 36 auslaufend auslaufend Skt-Schraube M20x120 verz. (PG ) Sechskantmutter NM20 verz. DIN a a a a 25b 26 26a 26b 27 27a LB LB LB LB LB LB LB LB G Skt-Schraube M24x70 verz. DIN Skt-Schraube M24x80 verz. DIN Sechskantmutter NM24 verz. DIN Skt-Schraube M24x100 verz. DIN Skt-Schraube M24x120 verz. DIN Scheibe A25 verz. DIN 125-St Skt-Schraube M20x110 verz. DIN Sechskantmutter NM20 verz. DIN Skt-Schraube M16x120 verz. DIN Skt-Schraube M16x125 verz. (LC ) Sechskantmutter NM16 verz. DIN Anbauachse Kat. II / 28 Schultermaß 825, Kugelform Anbauachse Kat. II / 36 Schultermaß 825, Kugelform Anbauachse Kat. III / 36 Schultermaß 965, Kugelform Anbauachse Kat. II / 28 Schultermaß 825, Bügelform Anbauachse Kat. II / 36 Schultermaß 825, Bügelform Anbauachse Kat. III / 36 Schultermaß 965, Bügelform Vorsteckbolzen Ø 28 Vorsteckbolzen Ø 36 Rohr Klappsplint verz. DIN D 1 = 11,5 D 2 = 50 Flanschplatte 1 21

22 Mittelrahmen TerraMix AB 4m 6m

23 Mittelrahmen TerraMix AB 4m 6m Pos Bestell-Nr. B e z e i c h n u n g a 6 6a G PD G G LB LB LB LB PF G G G LS G A LB Mittelrahmen geschweißt Anbauturm geschweißt Turmstrebe geschweißt AB 4m, 5m, 6m Walzenarm geschweißt Anbauachse Kat. II / 36 Schultermaß 825, Kugelform Anbauachse Kat. III / 36 Schultermaß 965, Kugelform Anbauachse Kat. II / 36 Schultermaß 825, Bügelform Anbauachse Kat. III / 36 Schultermaß 965, Bügelform Oberer Anbaubolzen (Kat. II und III) Lochplatte Höhenverstellung Bolzen Walzenhalterung Vorsteckbolzen geschweißt (LS ) Flanschplatte 1 Sturzverstellspindel M30 Distanzhülse Höhenverstellung Sechskantmutter NM20 verz. DIN Skt-Schraube M20x110 verz. DIN Skt-Schraube M24x70 verz. DIN Sechskantmutter NM24 verz. DIN Scheibe A25 verz. DIN 125-St. Skt-Schraube M24x80 verz. DIN Skt-Schraube M16x125 verz. (LC Sonderschraube) Sechskantmutter NM16 verz. DIN Sechskantmutter BM30 verz. DIN Kegelwulstschmierkopf AS6x1 DIN Spannstift 8x40 verz. DIN 1481 Klappstecker 12x45 verz. DIN Skt-Schraube M20x120 verz. (PG ) Scheibe Rohr Klappsplint verz. DIN D 1 = 11,5 D 2 = 50 Vorsteckbolzen Ø 36 23

24 Schwinge + Zugstange Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 G Schwinge links geschweißt 8 G Zugstange für Klappsystem 1a G Schwinge rechts geschweißt 9 G Bolzen zu Zugstange 2 G Zugband zu Schwinge Seegerring A25x2 verz. DIN Lagerbuchse 60x50x40 (LS ) 11 G Bolzen zu Widerlager 4 G Beilage zu Schwinge 12 G Hülse zu Zugstange 5 G Beilage zu Zylinderbolzen Splint 5x50 verz. DIN Sechskantschraube M20x55 verz Kronenmutter M24 verz. DIN (PA Sonderschraube) Skt-Schraube M20x35 verz. DIN Sechskantmutter NM20 verz. DIN Skt-Schraube M16x30 verz. DIN

25 nur für 4m Außenfeld Außenrahmen TerraMix klappbar AB 4m 6m Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 1a 1b 1c 1d 1e 2 2a 3 3a 4 5 G G G G G G G G G G G Außenrahmen rechts geschweißt AB 4m Außenrahmen links geschweißt AB 4m Außenrahmen rechts geschweißt AB 5m Außenrahmen links geschweißt AB 5m Außenrahmen rechts geschweißt AB 6m Außenrahmen links geschweißt AB 6m Walzenarm geschweißt Walzenarm geschw. 4m klappbar außen Flanschplatte 1 Flanschplatte Außenfelder 4m Lochplatte Höhenverstellung Sechskantmutter NM20 verz. DIN G G G G Skt-Schraube M20x110 verz. DIN Distanzhülse Höhenverstellung Vorsteckbolzen geschweißt (LS ) Klappstecker 12x45 verz. DIN Bolzen Walzenhalterung Spannstift 8x40 verz. DIN 1481 Sechskantschraube M16x125 verz. (LC Sonderschraube) Anschlag zu Klappung Skt-Schraube M16x45 verz. DIN Sechskantmutter NM16 verz. DIN Distanzhülse Ø 30x51 mm Skt-Schraube M20x100 verz. DIN

26

27 Hydraulik Pos Bestell-Nr. B e z e i c h n u n g A Hydraulikzylinder (G ) HD-Schlauch 2550mm NW10 Compakt 2-lagig Drosselscheibe Staubkappe zu Kupplungsstecker (rot) 27

28 Scheibenaufnahme

29 Scheibenaufnahme Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 G Walzenarmstrebe 3m Federstecker 3mm verz. DIN a G Walzenarmstrebe 2,5m 12 G Zugstange 1b G Walzenarmstrebe 4m rechts 13 G Bolzen Ø 35 1c G Walzenarmstrebe 4m links 14 G Distanzhülse 1d G Walzenarmstrebe 4-6m, klappbar Mitte Spannstift 6x35 verz. DIN e G Walzenarmstrebe 5m Außenfelder 15a Spannstift 3,5x35 verz. DIN f G Walzenarmstrebe 6m rechts 16 G Federteller 1g G Walzenarmstrebe 6m links 17 PG Druckfeder 2 G Scheibenhalter 2,5m und 3m 18 PE Handhebel 2a G Scheibenhalter 4m rechts Skt-Schraube M8x45 verz. DIN b G Scheibenhalter 4m links Sechskantmutter NM8 verz. DIN c G Scheibenhalter 4-6m klappbar, Mitte 21 G Spindel 2d G Scheibenhalter 4m, 5m Außenfelder 22 G Scheibe - Messing 2e G Scheibenhalter 6m rechts 23 G Widerlagerbolzen 2f G Scheibenhalter 6m links Kegelwulstschmierkopf AS6x1 DIN Skt-Schraube M24x105 verz. (LF ) 25 G Hülse Sechskantmutter NM24 verz. DIN Spannstift 8x40 verz. DIN Skt-Schraube M12x75 verz. DIN G Gewindebolzen 5a Skt-Schraube M12x90 verz. DIN Seegerring A35x2,5 verz. DIN Sechskantmutter NM12 verz. DIN G Spindelaufnahme 4m starr Skt-Schraube M20x135 verz. (LC ) 30 G Spindelaufnahme Mitte rechts Sechskantmutter NM20 verz. DIN a G Spindelaufnahme Mitte links Skt-Schraube M12x130 verz. DIN G Spindelaufnahme 4m Außenfeld rechts Sechskantmutter NM12 verz. DIN a G Spindelaufnahme 4m Außenfeld links 29

30 Sternscheibe Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 G Scheibenstiel Kegelwulstschmierkopf AS8x1 DIN a G Scheibenstiel rechts 7a Kegelwulstschmierkopf AS6x1 DIN b G Scheibenstiel links (ab 2003) Simmerring BA35x62x7 DIN LZ Lagerstützschale Rillenkugellager Seegerring A30x2 DIN LZ Distanzring Dichtung Seegerring J62x2 DIN G Sternscheibe Sechskantmutter NM10 verz. DIN Skt-Schraube M10x30 verz. DIN

31 Grubberzinken Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 PD1.100.H1 Grubberzinken RH72 (für Scherschraube M14) Sechskantmutter M14 verz. DIN CV Flügelschar einteilig TerraMix, 480 mm 12 CV C Doppelherzschar mit Schneidblech 3 CV Doppelherzschar CV Grubberdoppelschar / Doppelbreitschar Senkschraube M12x80 DIN CV C Doppelbreitschar mit Schneidblech Senkschraube M12x70 DIN CL Scharspitze Sechskantmutter NM12 verz. DIN CL Leitblech Skt-Schraube M20x70 verz. DIN CL Randleitblech rechts Sechskantmutter NM20 verz. DIN CL Randleitblech links Skt-Schraube M14x80 verz. DIN A Anlagenschraube M12x (PK ) Federring A14 verz. DIN Senkschraube M12x35 DIN

32 Steinsicherung kpl. montiert Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 G Schwinge 10 PD Lagerbuchse 2 G Zugstange Kronenmutter M24 verz. DIN G Feder Sonderschraube M20 (PD ) 4 G Zusatzfeder (Wunschausrüstung) 13 PD Sicherungsblech für Schraube M20 5 G Federlager 14 PD Lagerbuchse 6 G Bund Kronenmutter M20 verz. DIN Sechskantmutter NM24 verz. DIN Kegelwulstschmierkopf AS6x1 DIN A Sonderschraube M24 (PD ) Splint 5x50 verz. DIN 94 9 PD Sicherungsblech für Schraube M Splint 4x40 verz. DIN 94 32

33 Randblech montiert Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 2 2a 3 3a 3b 4 5 5a G G G G G G G G G Haltearm zu Randblech Randblech links Randblech rechts Halter zu Randblech bis 2004 Halter zu Randblech rechts ab 2004 Halter zu Randblech links ab 2004 Drehlager zu Randblech Konsole zu Randblech bis 2004 Konsole zu Randblech ab 2004 Skt-Schraube M16x120 verz. DIN Scheibe A17 verz. DIN 125-St Druckfeder (PQ ) Sechskantmutter NM16 verz. DIN Skt-Schraube M16x100 verz. (Sonderschr.) Skt-Schraube M16x45 verz. DIN G G PE Sechskantmutter M16 verz. DIN Skt-Schraube M10x35 verz. DIN Sechskantmutter NM10 verz. DIN Scheibe A29 verz. DIN 125-St Spannstift 6x45 verz. DIN 1481 Kegelwulstschmierkopf AS6x1 DIN Vorsteckbolzen bis 2004 Federstecker 4mm verz. DIN bis 2004 Adapter zu Randblech Skt-Schraube M16x50 verz. DIN Spannstift 5x40 verz. DIN 1481 Verriegelungsbolzen Stützscheibe S14x20 verz. DIN 988 Verriegelungsfeder verz. (PE ) Scheibe 14 verz. DIN 1441 Seegerring J25x1,2 DIN a Skt-Schraube M16x55 verz. DIN (für Kugelgriff schwarz KU-40M10-C DIN 319 klappbare Grubber inkl. Pos. 30) 30 G Anschlagbügel Randblech (nur für 12 Skt-Schraube M16x90 verz. DIN klappbare Grubber 33

34

35 Terrapakwalze kpl. montiert AB 2,5m Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g G G N G N0 Walzenachse AB 2,5m Sechskantmutter NM12 DIN Sechskantschraube M12x90 DIN Walzenrahmen geschweißt AB 2,5m Flanschlager mit Gussgehäuse UCF 210 Skt-Schraube M16x55 verz. DIN Sechskantmutter NM16 DIN Halter zu Abstreifer geschweißt AB 2,5m G G G G Abstreifer Skt-Schraube M10x35 verz. DIN Sechskantmutter NM10 DIN Sechskantschraube M20x65 (PE ) Sechskantmutter NM20 DIN Stellschraube geschweißt und verz. Standstütze geschweißt Vorstecker geschweißt und verz. Federstecker Ø 4mm verz. DIN

36 Terrapakwalzen kpl. montiert AB 4m / 5m / 6m klappbare Ausführung

37 Terrapakwalzen kpl. montiert klappbare Ausführung AB 4m / 5m / 6m Pos Bestell-Nr. B e z e i c h n u n g 1 1a 1b 1c a 4b 4c a 8b 8c G G G G G N0 G N0 G N0 G N G N0 G N0 G N0 G N0 G G R G L G G G Walzenachse AB 2,5m Walzenachse AB 4m außen Walzenachse AB 5m außen Walzenachse AB 6m außen Sechskantmutter NM12 DIN Sechskantschraube M12x90 DIN Walzenrahmen AB 2,5m geschweißt kurz Walzenrahmen AB 4m geschweißt kurz Walzenrahmen AB 5m geschweißt kurz Walzenrahmen AB 6m geschweißt kurz Flanschlager mit Gussgehäuse UCF 210 Sechskantschraube M16x55 verz. DIN Sechskantmutter NM16 DIN Halter zu Abstreifer AB 2,5m geschweißt Halter zu Abstreifer AB 4m geschweißt kurz Halter zu Abstreifer AB 5m geschweißt kurz Halter zu Abstreifer AB 6m geschweißt kurz Abstreifer Sechskantschraube M10x35 verz. DIN Sechskantmutter NM10 DIN Abstreiferhalter geschweißt Ergänzung rechts Sechskantschraube M10x95 verz. DIN Sechskantmutter NM10 DIN Abstreiferhalter geschweißt Ergänzung links Zentrierbolzen geschweißt Standstütze geschweißt Vorstecker geschweißt und verzinkt Federstecker Ø 4mm verz. DIN Sechskantschraube M20x65 (PE ) Sechskantmutter NM20 DIN

38 Terrapakwalze kpl. montiert starre Ausführung AB 4m Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 G Walzenachse Sechskantmutter NM10 DIN Sechskantmutter NM 12 DIN Sechskantschraube M20x65 (PE ) Sechskantschraube M12x90 DIN Sechskantmutter NM20 DIN G N0 Walzenrahmen geschweißt AB 2m 14 G Stellschraube geschweißt und verz Flanschlager mit Gussgehäuse UCF G Standstütze geschweißt Skt-Schraube M16x55 verz. DIN G Vorstecker geschweißt und verz Sechskantmutter NM16 DIN Federstecker Ø 4mm verz. DIN G N0 Halter zu Abstreifer AB 2m 18 G L Abstreifer geschweißt Ergänzung links 9 G Abstreifer 19 Skt-Schraube M10x95 verz. DIN Skt-Schraube M10x35 verz. DIN Sechskantmutter NM10 DIN

39 Terrapakwalze kpl. montiert AB 3m Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 G Walzenachse AB 3m Sechskantschraube M20x65 (PE ) Sechskantmutter NM12 DIN Sechskantmutter NM20 DIN Sechskantschraube M12x90 DIN G Stellschraube geschweißt und verz. 4 G Distanzhülse 13 G Abstreifer 5 G N0 Walzenrahmen geschweißt Skt-Schraube M10x35 verz. DIN Flanschlager mit Gussgehäuse UCF Sechskantmutter NM10 DIN Skt-Schraube M16x55 verz. DIN G Standstütze geschweißt Sechskantmutter NM16 DIN G Vorstecker geschweißt und verz. 9 G N0 Halter zu Abstreifer geschweißt Federstecker Ø 4mm verz. DIN

40 Winkeleisenringe - Terrapak Pos Bestell-Nr. B e z e i c h n u n g G G G G G G G G Winkeleisenring (1 Ring, 1 Mitnehmer) Winkeleisenring (1 Ring, 2 Mitnehmer) Winkeleisenring (1 Ring, 1 Mitnehmer, 1 Bohrung) Winkeleisenring (2 Ringe, 1 Bohrung) Winkeleisenring (3 Ringe, 2 Mitnehmer) Winkeleisenring (3 Ringe, 1 Mitnehmer) Winkeleisenring (1 Ring, 1 Bohrung) Winkeleisenring (3 Ringe, 1 Bohrung) 40

41 Krümelwalze Ø 500 Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 LG Walzenträger geschweißt AB 3m Flanschlager (Gehäuselager) UCF208 1a LG B Walzenträger geschweißt AB 2,6m 4 LG Stützring verzinkt 1b G Walzenträger geschweißt AB 2m 5 LG Achse geschweißt 2 LG Krümelwalze geschweißt AB 3m Skt-Schraube M14x35 verz. DIN a LG B Krümelwalze geschweißt AB 2,6m A Skt-Schraube M14x50 verz. DIN b G Krümelwalze geschweißt AB 2m Sechskantmutter NM14 verz. DIN

42 Krümelwalze Ø 500 Terra-clean nur für Arbeitsbreite 3 Meter

43 Krümelwalzen Ø 500 mm mit Terra-clean-Abstreifer Pos Bestell-Nr. B e z e i c h n u n g Pos Bestell-Nr. B e z e i c h n u n g 1 LG Walzenträger geschweißt AB 3m W Skt-Schraube M8x80 verz. DIN a LG B Walzenträger geschweißt AB 2,6m Sechskantmutter NM8 verz. DIN b G Walzenträger geschweißt AB 2m W Skt-Schraube M10x75 verz. DIN LG Krümelwalze geschweißt AB 3m W Sechskantmutter NM10 verz. DIN a LG B Krümelwalze geschweißt AB 2,6m W Skt-Schraube M10x25 verz. DIN b G Krümelwalze geschweißt AB 2m W Skt-Schraube M6x30 verz. DIN LG Walzenachse für AB 3m W Sechskantmutter NM6 verz. DIN a LG Walzenachse für AB 2,6m W Skt-Schraube M10x30 verz. DIN b G Walzenachse für AB 2m W Scheibe 11 verz. DIN LG Torsionsrohr geschweißt für Walze AB 3m W Scheibe 10,5 verz. DIN 9021-St. 4a LG Torsionsrohr geschweißt für Walze AB 2,6m W Spannstift Ø 6x80 verz. DIN b LG Torsionsrohr geschweißt für Walze AB 2m W Spannstift Ø 10x80 verz. DIN LG Abstreifer für Walze AB 3m W Flanschlager (Gehäuselager) UCF208 5a LG Abstreifer für Walze AB 2,6m W Skt-Schraube M14x35 verz. DIN b G Abstreifer für Walze AB 2m 27 LG Stützplatte 6 LG Bund geschweißt rechts 28 LG Zwischenhülse verzinkt 7 LG Bund geschweißt links W Flanschlager (Gehäuselager) UCFL210 8 LG Schwenklasche rechts W Skt-Schraube M12x35 verz. DIN LG Schwenklasche links W Sechskantmutter NM12 verz. DIN LG Torsionsfeder rechts W Skt-Schraube M14x50 verz. DIN LG Torsionsfeder links W Sechskantmutter NM14 verz. DIN LG Lagerbolzen zu Feder verzinkt 34 LG Hülse 43
