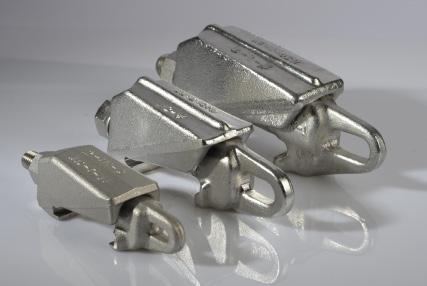

2 Tartályfedél-rögzítő csavarok HENNLICH Ipartechnika Kft. Főbb jellemzők/előnyök A tartályfedél-rögzítő csavarok nagyon jól tömítenek a felületkezelt összekötő elemek által. a tömítés hozzávetőlegesen centrálisan préselt átveszi a keletkező erőket és nyomatékokat a csatlakozó, rögzítő elemek gyorsan oldhatóak az egyes csavar alkatrészek nem gurulnak el A szorító csavarok két legfontosabb típusa a következő: Szegmens rögzítő csavarok Ezen típusnál a préselt felületek a karima felületekre mindenütt egyenletesen fekszenek fel. Dudoros rögzítő csavarok Ezen típusnál elegendő a karimát kovácsolni. Nem szükséges az egész csavart megmunkálni. Szegmens rögzítő bilincsek A TÜV által nyomástartó edényekre tesztelt, hatóságilag jóváhagyott. A típusalkalmassági bizonyítvány minden egyes típusnál megadja a legnagyobb terhelés és üzemi hőmérséklet mértékét. A szorító csavarok 550 C üzemi hőmérsékletig szállíthatók. Anyagosztályok Anyagok az AD-szabvány alapján: B7 osztály 42CrMo4, , bevonat nélküli/sikosított, 6 lapú anyával DIN 2510 NF C 35-ből és U-Alátét DIN 125 A4 osztály X6CrNi MoTi 17122, , homokfúvott, 6 lapú anyával DIN ből és U-Alátét DIN 125 W osztály 21CrMoV57, , bevonat nélküli/sikosított, 6 lapú anyával DIN 2510 NF 25CrMo4-ből és U-Alátét DIN 125 Anyagok az ASME-szabvány szerint: B7 osztály SA 193 fokozat B7, bevonat nélküli/sikosított, 6 lapú anyával SA 194 fokozat 2H és U-Alátét DIN 125 B8M Felületkezelés az ügyfél igénye szerint lehetséges. SA 193 fokozat B8M, homokfúvott, 6 lapú anyával SA 194 fokozat 8 és U-Alátét DIN 125 2

3 H-6000 Kecskemét-Kadafalva. Heliport-Reptér. Tel Fax Kivitel süllyesztékes kovácsolási eljárással készült, repedés- és gyűrődésmentes, DIN EN F szerint készre megmunkált DIN 13 szerint, tűrés 6 g UN-ben, valamint UNC-ben is lehetséges Típus Befogó méret Hossz Szél. Méret Súly kg/stk. D M L B a b c d e f g h i k l m n M10-K ,16 M10-L ,18 M10-LS ,22 M12-L ,50 M16-K ,13 M16-L ,21 M16-L ,28 M16-LS ,40 M20-K ,95 M20-L ,00 M20-L ,20 M24-K ,65 M24-L ,00 M24-L ,20 M24-LS ,40 M24-LX ,80 M27-K ,80 M27-L ,00 M27-L ,45 M27-L ,15 M27-LS ,70 M27-LX ,50 M33-K ,20 M33-L ,20 M33-L ,90 M33-L ,40 M33-LX ,50 M33-LY ,50 M56-L ,00 M56 * * befogó méret > 260 mm külön kérés esetén lehetséges! 3

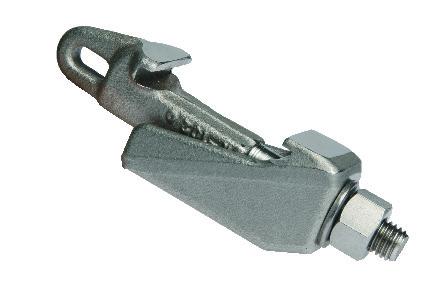

4 Tartályfedél-rögzítő csavarok HENNLICH Ipartechnika Kft. Dudoros rögzítő csavarok A TÜV által tesztelt, hatóságilag jóváhagyott. Terhelési értékek, működési hőmérséklet,... a típus alkalmassági bizonyítványban található. Normál kivitel Lapos kivitel Anyag Kivitel Csavar anyaga 25CrMo4 a DIN EN alapján Anya anyaga C35E a DIN EN és alapján süllyesztékes kovácsolási eljárással készült, repedés- és gyűrődésmentes, homokfúvott DIN 13 szerint, tűrés 6 g Névleges méret (d1-h max.) Csatlakozás méret Fő méret Legkisebb terhelő erő [kn] üzemi hőmérséklettől Legkisebb befogó hossztartomány Befogó méret h1 h2 h3 d2 a1 a2 b a3 a4 h4 h5 L K B i C max. max. min. min. max. max. min. max. max. min. -25 C -tól +20 C-ig 200 C M M M M M M M M M M M M *) 73*) M * *Egyes esetekben magasabb értékek is lehetségesek. (szakembereink véleménye alapján)

5 H-6000 Kecskemét-Kadafalva. Heliport-Reptér. Tel Fax Hat lapú anya Anyag Kivitel C 35E, és 25CrMo4 vagy kérés alapján a DIN 1587-hoz hasonlóan megmunkált vagy kovácsolt ISO - DIN 13, tűrés 6 H nem a DIN 1587 szerinti tömeg Hat lapú anya d3 e f t m s w M M M M M M M M h Szárnyas anya Anyag Kivitel kovácsolt, repedés- és gyűrődésmentes, homokfúvott ISO - DIN 13, tűrés 6 H, A tömeg a DIN EN nak megfelelő. Szárnyas anya h B H D d1 M M M M M d Tartozékok Hegeszthető krampen, Szerelőkeret, Tartólemez, Karima, Egyéb kivitelek a vevő igényei szerint. Bizonylat Kérésére minden megrendeléshez szállítunk TÜV-bizonylat másolatot és DIN / EN bizonyítványt. 5

6 Tartályfedél-rögzítő csavarok HENNLICH Ipartechnika Kft. Szerelőkeret függőleges rögzítéshez A szerelőkeret segítségével a szorító csavar könnyen lehajtható, a tartály eltávolítása nélkül. Típus M M12 M16 M20 M24 M27 A B C d 5,5 6,5 8,5 8,5 11 e x f 12 x 3 15 x 4 20 x 4 20 x 5 25 x 5 G M N Anyag DIN 912 M10 DIN 934 M12 Anyag, típus, A és N méret a vevői igényeknek megfelelően B méretet szerelés esetén ellenőrizni kell! 6

7 H-6000 Kecskemét-Kadafalva. Heliport-Reptér. Tel Fax Nyomatákok a rögzítő bilincsekhez A táblázat a feszítő nyomatékok középértékeit adja meg a rögzítő bilincseken, az előfesztő erő, az anyagminőség és a menetméret függvényében. Az értékek a beolajozott/kent menetfelületre vonatkoznak. Kérjük, vegyék figyelembe, hogy más kenőanyag alkalmazása és másképpen felületkezelt menetek esetén az értékek változhatnak! (+/- 10%) Kérésre lehetőség van egyes nyomatékok mérésére a tesztlaborunkban. (az előfeszítő erő és az alkalmazható kenőanyag függvényében) Anyag Nyomaték M A [Nm] M 10 M 12 M 16 M 20 M 24 M 27 M 30 M 33 M 56 Előfeszítő erő F v [N] C 35 E 34 Cr4 21 CrMoV57 X6 CrNiMoTi SA 193 fok B7/ B16 és fok B8M, Cl 1 25CrMo4 (24CrMo5) Anyag: fok B8M, Cl 1 M * * Kenőanyag Molykote 7
