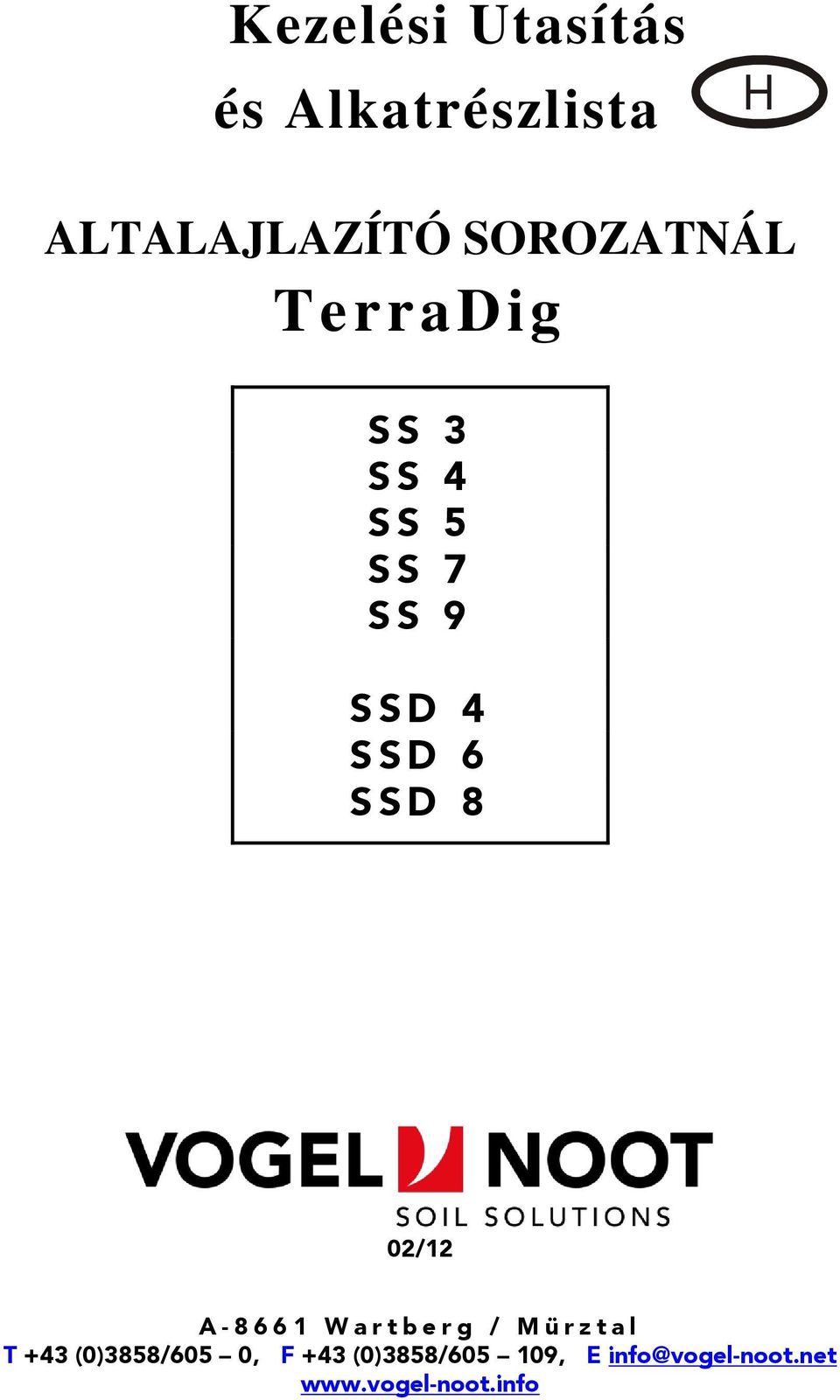

Kezelési Utasítás és Alkatrészlista ALTALAJLAZÍTÓ SOROZATNÁL. TerraDig SS 3 SS 4 SS 5 SS 7 SS 9 SSD 4 SSD 6 SSD 8 02/12

Átírás

1 Kezelési Utasítás és Alkatrészlista H ALTALAJLAZÍTÓ SOROZATNÁL TerraDig SS 3 SS 4 SS 5 SS 7 SS 9 SSD 4 SSD 6 SSD 8 02/12 A-8661 Wartberg / Mürztal T +43 (0)3858/605 0, F +43 (0)3858/ , E info@vogel-noot.net

2 Megfelelőségi nyilatko at EG gépirányelvek 2006/42/EG, Anhang II 1.A követleményeiről A gyártó / előállító Vogel & Noot Talajtechnika Kft. Vogel & Noot Landmaschinen GmbH&CoKG Nagymorotva Dueloe 5. Grazerstrasse 1 H-5200 Törökszentmiklos A Wartberg im Mürztal ezúton tanusítja, hogy a következő munkagép TerraDig SS-SSD / ALTALAJLAZÍTÓ Szériaszám: Típusszám: megfelel a fent megnevezett irányelvek követelményeinek. A következő EU irányelvek felhasználásával: 2009/105/EG 97/23/EG 2004/108/EG A következő harmonizációs elvek felhasználásával: EN ISO 12100, EN ISO , EN ISO 4413 A dokumentum felelős kiállítójának neve: Joachim Hierzenhofer Grazerstrasse 1 A Wartberg im Mürztal A megfelelősségi nyilatkozat kiállítója: Wartberg im Mürztal, Februar 2012 Mag. Robert Eichinger ügyvezető

3

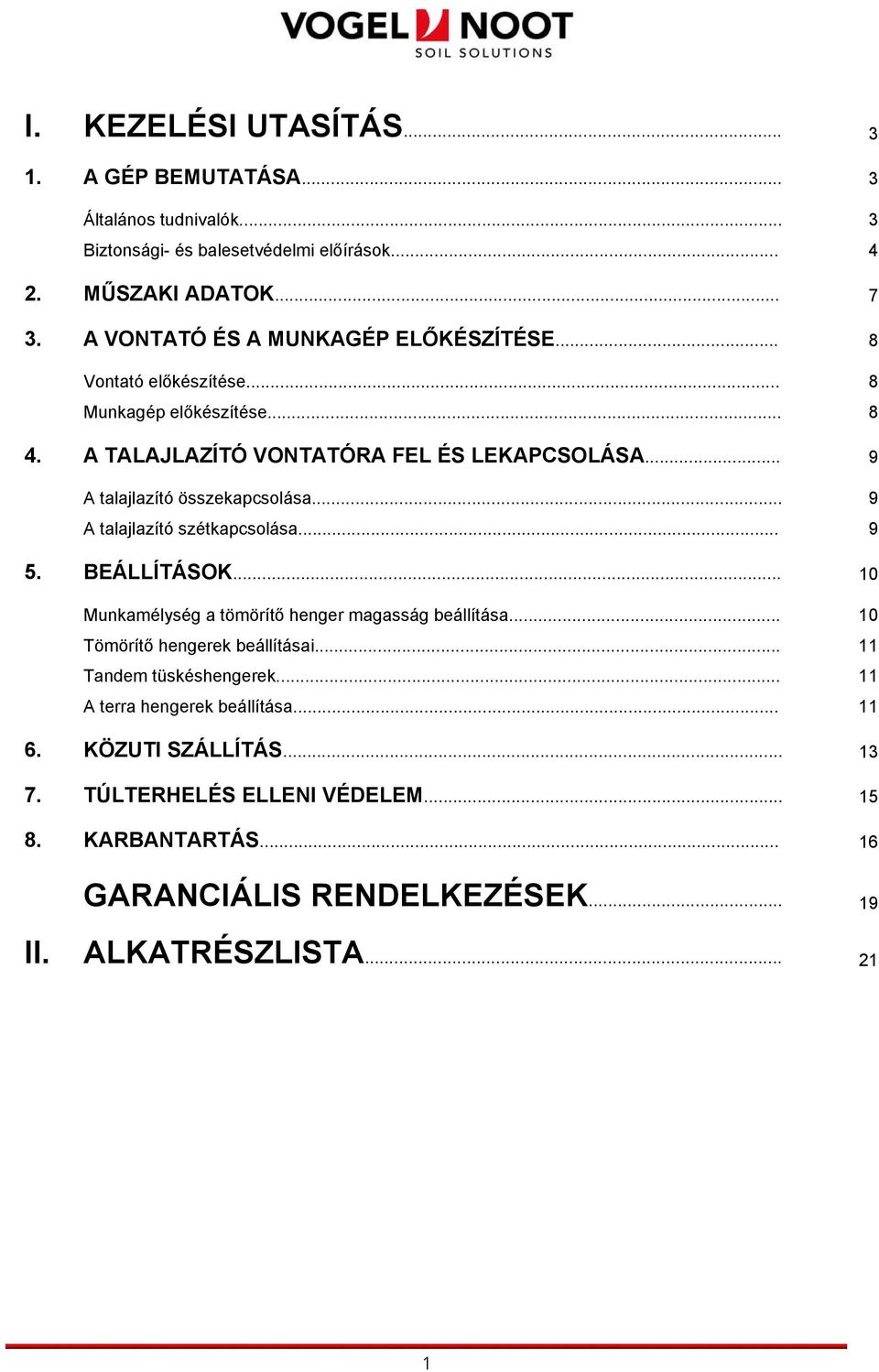

4 I. KEZELÉSI UTASÍTÁS A GÉP BEMUTATÁSA... 3 Általános tudnivalók... Biztonsági- és balesetvédelmi előírások MŰSZAKI ADATOK A VONTATÓ ÉS A MUNKAGÉP ELŐKÉSZÍTÉSE... 8 Vontató előkészítése... Munkagép előkészítése A TALAJLAZÍTÓ VONTATÓRA FEL ÉS LEKAPCSOLÁSA... 9 A talajlazító összekapcsolása... A talajlazító szétkapcsolása BEÁLLÍTÁSOK Munkamélység a tömörítő henger magasság beállítása... Tömörítő hengerek beállításai... Tandem tüskéshengerek... A terra hengerek beállítása KÖZUTI SZÁLLÍTÁS TÚLTERHELÉS ELLENI VÉDELEM KARBANTARTÁS GARANCIÁLIS RENDELKEZÉSEK II. ALKATRÉSZLISTA

5 2

6 I. KEZELÉSI UTASÍTÁS 1. A GÉP BEMUTATÁSA ÁLLTALÁNOS TUDNIVALÓK A V&N TerraDig talajlazító sorozatnál a legnagyobb figyelmet a kifogástalan működésre, a legmagasabb fokú megbízhatóságra, az egyszerű kezelésre, magas szilárdság melletti kis súlyra, és a kiemelkedő gazdaságosságra fordították. Kérdés esetén forduljon hozzánk bizalommal alábbi elérhetőségeinken: VOGEL & NOOT Landmaschinen GmbH & Co KG Grazerstraße 1 A-8661 WARTBERG i.m., AUSTRIA Telefon: Fax: (0) 3858 / Belső értékesítés +43 (0) 3858 / Vevőszolgálat +43 (0) 3858 / Alkatrészközpont +43 (0) 3858 / Belső értékesítés +43 (0) 3858 / Alkatrészközpont info@vogel-noot.net Információ kérés és alkatrész rendelés esetén kérjük adja meg a munkagép gyártási évét, gyári számát és típusát. Ezek a számok a típustáblába vannak beütve: Felhívjuk figyelmét, hogy az eszköz üzembehelyezése előtt figyelmesen olvassa át ezt a kezelési utasítást, és az ebben foglalt utasításokat tartsa be. Ezen utasítások figyelmen kívül hagyásából bekövetkező károk esetére, a Gyártó kártérítési felelősséget nem vállal! 3

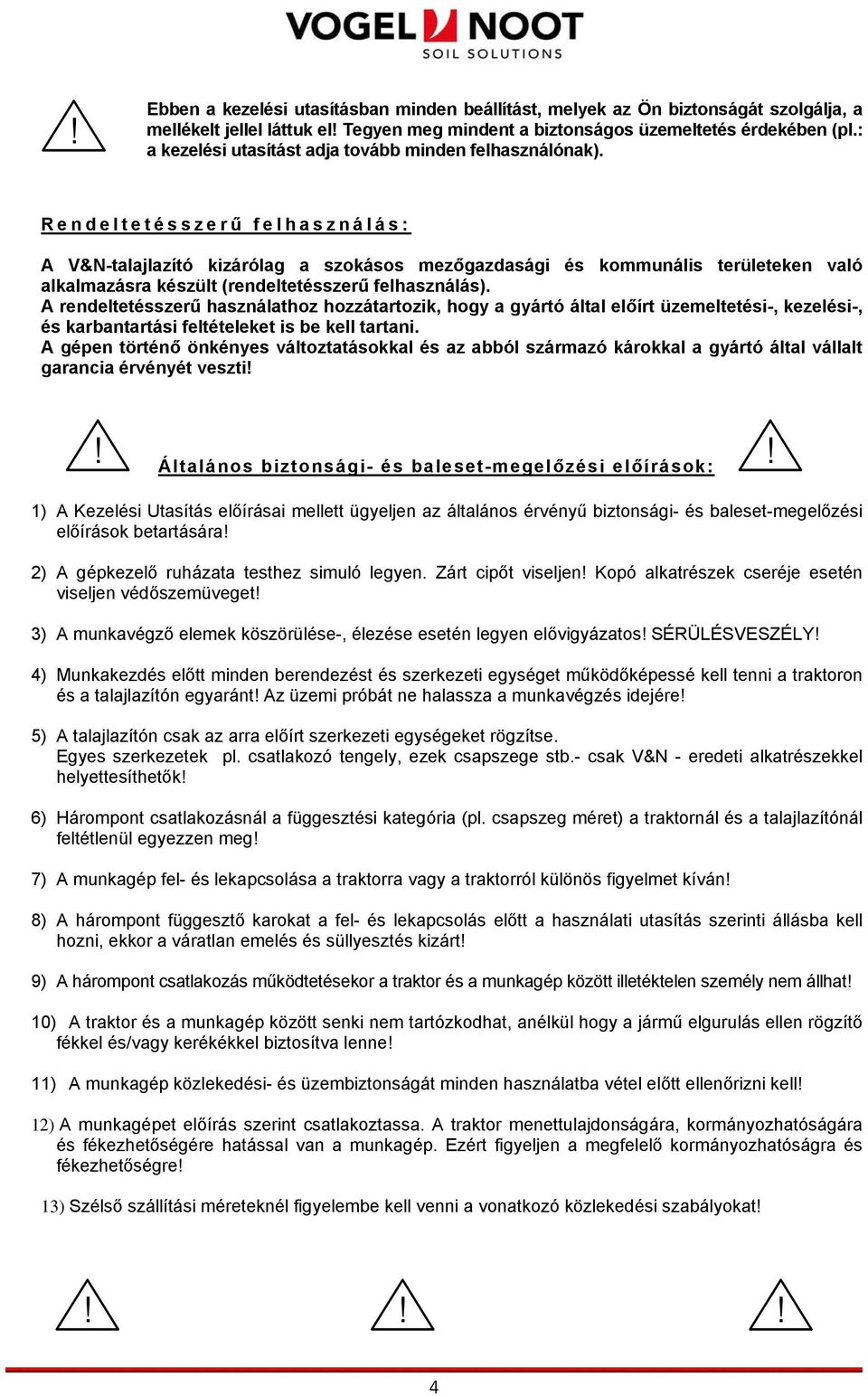

7 ! Ebben a kezelési utasításban minden beállítást, melyek az Ön biztonságát szolgálja, a mellékelt jellel láttuk el! Tegyen meg mindent a biztonságos üzemeltetés érdekében (pl.: a kezelési utasítást adja tovább minden felhasználónak). Rendeltetésszerű felhasználás: A V&N-talajlazító kizárólag a szokásos mezőgazdasági és kommunális területeken való alkalmazásra készült (rendeltetésszerű felhasználás). A rendeltetésszerű használathoz hozzátartozik, hogy a gyártó által előírt üzemeltetési-, kezelési-, és karbantartási feltételeket is be kell tartani. A gépen történő önkényes változtatásokkal és az abból származó károkkal a gyártó által vállalt garancia érvényét veszti!! Általános biztonsági- és baleset-megelőzési előírások:! 1) A Kezelési Utasítás előírásai mellett ügyeljen az általános érvényű biztonsági- és baleset-megelőzési előírások betartására! 2) A gépkezelő ruházata testhez simuló legyen. Zárt cipőt viseljen! Kopó alkatrészek cseréje esetén viseljen védőszemüveget! 3) A munkavégző elemek köszörülése-, élezése esetén legyen elővigyázatos! SÉRÜLÉSVESZÉLY! 4) Munkakezdés előtt minden berendezést és szerkezeti egységet működőképessé kell tenni a traktoron és a talajlazítón egyaránt! Az üzemi próbát ne halassza a munkavégzés idejére! 5) A talajlazítón csak az arra előírt szerkezeti egységeket rögzítse. Egyes szerkezetek pl. csatlakozó tengely, ezek csapszege stb.- csak V&N - eredeti alkatrészekkel helyettesíthetők! 6) Hárompont csatlakozásnál a függesztési kategória (pl. csapszeg méret) a traktornál és a talajlazítónál feltétlenül egyezzen meg! 7) A munkagép fel- és lekapcsolása a traktorra vagy a traktorról különös figyelmet kíván! 8) A hárompont függesztő karokat a fel- és lekapcsolás előtt a használati utasítás szerinti állásba kell hozni, ekkor a váratlan emelés és süllyesztés kizárt! 9) A hárompont csatlakozás működtetésekor a traktor és a munkagép között illetéktelen személy nem állhat! 10) A traktor és a munkagép között senki nem tartózkodhat, anélkül hogy a jármű elgurulás ellen rögzítő fékkel és/vagy kerékékkel biztosítva lenne! 11) A munkagép közlekedési- és üzembiztonságát minden használatba vétel előtt ellenőrizni kell! 12) A munkagépet előírás szerint csatlakoztassa. A traktor menettulajdonságára, kormányozhatóságára és fékezhetőségére hatással van a munkagép. Ezért figyeljen a megfelelő kormányozhatóságra és fékezhetőségre! 13) Szélső szállítási méreteknél figyelembe kell venni a vonatkozó közlekedési szabályokat!!!! 4

8 !!! 14) Az eszköz szállítási helyzetében mindig ügyeljen a traktor alsó függesztő karjainak oldalirányú rögzítésére! 15) Közúti szállítás esetén feltétlenül figyeljen arra, hogy mindkét behajtható toldat belegyen fordítva,és rögzítve (rendelhető bal és jobb oldali toldat). 16 Figyeljen a megengedhető tengely-, támasztóterhelésre és az össztömegre! 17) Elszállítás előtt ellenőrizze a környezetet (gyerekek, állatok jelenléte)! 18) Kanyarodásnál vegye figyelembe a kinyúló rész szélességét és/vagy az eszköz lendítő tömegét! 19) Közlekedés közben a járművet sohase hagyja el! 20) A segítő személy a munka és közúti szállítás során a munkaeszközön nem tartózkodhat! 21) Közúti forgalomban való részvétel esetén tartsa be a KRESZ előírásait. (Szállítási méret, Megvilágítás, Rendszám stb.) 22) A közúti forgalomban való részvétel előtt ellenőrizni kell a közlekedés szempontjából fontos szerkezeti elemek esetleges sérülését, anyagkifáradását és működésbiztonságát. 23) A hidraulika tömlőket és csatlakozókat rendszeresen ellenőrizze, gondoskodjon megfelelő műszaki állapotukról. 24) Mielőtt a traktort elhagyná, a munkagépet engedje le a talajra, állítsa le a motort és vegye ki az indítókulcsot! 25) Figyeljen arra, hogy a talajlazító munka- és fordulási területén személyek ne tartózkodjanak! A kezelő személy felelős a munkaterületen tartózkodó személyekért és állatokért! 26) Minden hidraulikusan behajtható szerkezeti egységen található nyitó- és záró állás! 27) A munkagépet csak vízszintes, egyenletes, kemény talajra szabad letenni! A támasztólábat le kell engedni! BILLENÉSVESZÉLY! 28) Kezelési-, karbantartási- és beállítási munkák csak akkor végezhetőek el, ha előzetesen a munkagép a talajra le lett engedve. 29) A matricákat, amelyek a biztonsági tudnivalókat tartalmazzák, tisztán és olvashatóan kell tartani! Károsodás esetén ezeket cserélni kell! 30) Minden hidraulikusan mozgatható szerkezeti egységen található nyitott és zárt állás! A követési távolságot be kell tartani! 31) Munkavégzés közben a munkagép környezetében illetéktelen személy nem tartózkodhat!!!! 5

9 2. MŰSZAKI ADATOK TerraDig SS / SSD Típus SSD4 SSD6 SSD8 SS3 SS4 SS5 SS7 SS9 Munkaszélesség cm Késosztás alap cm szerelhető cm (35-74;120; 132) ( 88 ) (37; 44; 66) Lazítókések száma Max. munkamélység cm (op.55)** 40 (op.55)** 40 (op.55)** 40 (op.55)** 40 (op.55)** Keretmagasság cm (op.90)** 75 (op.90)** 75 (op.90)** 75 (op.90)** 75 (op.90)** Keret keresztmetszete mm 200x100x10 200x100x10 Keretszélesség (merev vázas) cm (2x50) (2x50) 290+(2x50) Keretszélesség munkahelyzetben cm (behajtható) szállítási helyzetben Alapgép nyírócsavaros kőbiztosítással (op.865)** (op.985)** (op.1080)** (op.1410)** (op.1630)** hidraulikus kg kőbiztosítással (opció) (op.12455)** (op.1475)** (op.1680)** (op.2230)** (op.2670)** behajtható kert (opció) Támasztókerekek (1 pár) (opció) kg Támasztólábak (1 pár) (opció) kg Tömörítő henger mechanikus kg felfüggesztés hidraulikus (opció) Tarajos tömörítő hengerrel Ø 500 mm kg Terrapak gyűrűshengerrel Ø 600 mm kg Tandem tüskéshengerrel kg Acélhengerrel Ø 600 mm kg Tömörítő henger szélessége cm Csatlakozási kategória Teljesítményigény * II, III RH 75 kw (PS) (90-120) ( ) ( ) (70-100) (90-120) ( ) ( ) ( ) II, III * a maximális érték = a legfeljebb megengedett érték/ Típus **RH 90-es lazítókéssel (opció) Behajtható keret (390/299 cm ) nem rendelhető tömörítő hengerel! 6

10 3. A VONTATÓ ÉS A MUNKAGÉP ELŐKÉSZÍTÉSE A VONTATÓ ELŐKÉSZÍTÉSE Gumiabroncsok A guminyomásnak különösen a hátsó kerekeken egyformának kell lennie. Emelőkarok A /H/ jobb és baloldali emelőkarokat egyforma hosszúságúra /a/ kell állítani. A /H/ emelőkarokat a lehetséges legrövidebbre kell állítani, amivel biztosítható az altalaj lazító kiemelése után a talajtól való megfelelő magasság. Az alsó karok oldalstabilitása Az /U/ alsó függesztő karoknak munka közben a lehető legnagyobb oldal irányú mozgást kell biztosítani. Az /S/ stabilizátorokat vagy feszítőláncokat munkaközben sohasem szabad feszesen tartani. Közúti szállításnál az /U/ alsó függesztő karok oldalirányú mozgását teljesen meg kell akadályozni! Szabályzás A talajlazító fel és lekapcsolása esetén a szabályzó-hidraulikát úszó helyzetbe kell kapcsolni. Mellső tengely terhelés A szükséges orrsúlyozással (orrsúllyal, keréktárcsa súllyal vagy homlokrakodóval) biztosítható a csatlakoztatott munkagép esetén a kanyarodási biztonság, valamint a traktor őszkerék hajtása esetén az első tengely elégséges vonóerő átvitele. A MUNKAGÉP ELŐKÉSZÍTÉSE Használat előtt a csapágyak megfelelő kenési állapotát ellenőrizni kell. Az összes csavar rögzítettségét meg kell vizsgálni. Rendszeresen ellenőrizze a csavarokat! Meg kell vizsgálni a hidraulika rendszer tömítettségét. Rendszeresen ellenőrizze a tömlőket! (A zsírzó helyeket és a karbantartási intervallumokat lásd a Karbantartás c. fejezetben) 7

11 4. A TALAJLAZÍTÓ FEL ÉS LEKAPCSOLÁSA A MUNKAGÉP FELKAPCSOLÁSA! A csatlakoztatás csak a pontosan illeszkedő, eredeti VN alkatrészek felhasználásával hozható létre! A traktor hidraulika rendszerét úszó állásba kapcsoljuk. A talajlazító csatlakozó csapjait összekapcsoljuk az alsó függesztő karokkal és rugós biztosítóval rögzítjük. A traktor felső függesztő karját a munkagép felső részén lévő illesztett furathoz kapcsoljuk a kapcsoló csappal és rugós biztosítóval rögzítjük. A hidraulika tömlőket a traktor vezérlőegységébe csatlakoztatjuk. A támasztólábat felhúzzuk és a záró csappal ill. rugós biztosítóval rögzítjük! A MUNKAGÉP LEKAPCSOLÁSA! A támasztólábat leengedjük az alsó pozíciójába, majd a rögzítő csappal és a rugós biztosítóval rögzítjük! A munkagépet stabil, egyenletes talajra tegyük le! A hidraulika rendszert úszó állásba kapcsoljuk. A tömörítő hengereket elfordulás ellen biztosítani kell. (pl.: alátámasztás segítségével) A munkagépet teljesen lesüllyesztjük és a felső függesztő kart lekapcsoljuk. A hidraulika tömlőt, ill. tömlőket leválasztjuk a traktorról és ráhelyezzük a védőfedelet a csatlakozókra. A csapok oldásával lekapcsoljuk az alsó függesztő karokat. 8

12 5. BEÁLLÍTÁSOK MUNKAMÉLYSÉG A maximális munkamélység: - TerraDig SS RH75 esetén 40 cm - TerraDig SS RH90 esetén 55 cm - TerraDig SSD esetén 55 cm A munkamélység szabályozást a traktor alsó függesztő karajai-, az ehhez megfelelően beállított felső függesztő kar és a tömörítő henger biztosítja. A tömörítő henger helyzete két feszítő orsó segítségével /H/ beállítható. H (Rendelhető! Hidraulikus tömörítő henger állítás. A tömörítő henger helyzete két hidraulikus munkahenger segítségével /H/ beállítható. A beállított munkamélységet a munkahengereken lévő, erre alkalmas visszafolyó szelep /R/ tarja. Egy /M/ mennyiségelosztó gondoskodik arról, a jobb és baloldali munkahengeren azonos mennyiség áramoljon át. Ha a munkahengerek egymáshoz vannak állítva (a mennyiségelosztó természetes toleranciája révén), akkor ezen beállítás segítségével újra tudjuk kalibrálni a végpozíciót (a munkahengerek egészen kitolva, vagy egészen behúzva). FIGYELEM! A tömörítő hengerek hidraulikusan (opció) történő beállítása esetén a hengerek közvetlen közelében és a beállítómechanizmusnál illetéktelen személy nem tartózkodhat. Balesetveszély! HENGEREK BEÁLLÍTÁSA A TerraDig munkagépre különböző tömörítő hengerek szerelhetők. A hengerek felvétele után ill. a tartókarokon keresztüli mélységbeállítás után, a hengerek összes beállítása változatlan marad. A mélységbeállítás megtörtént! 9

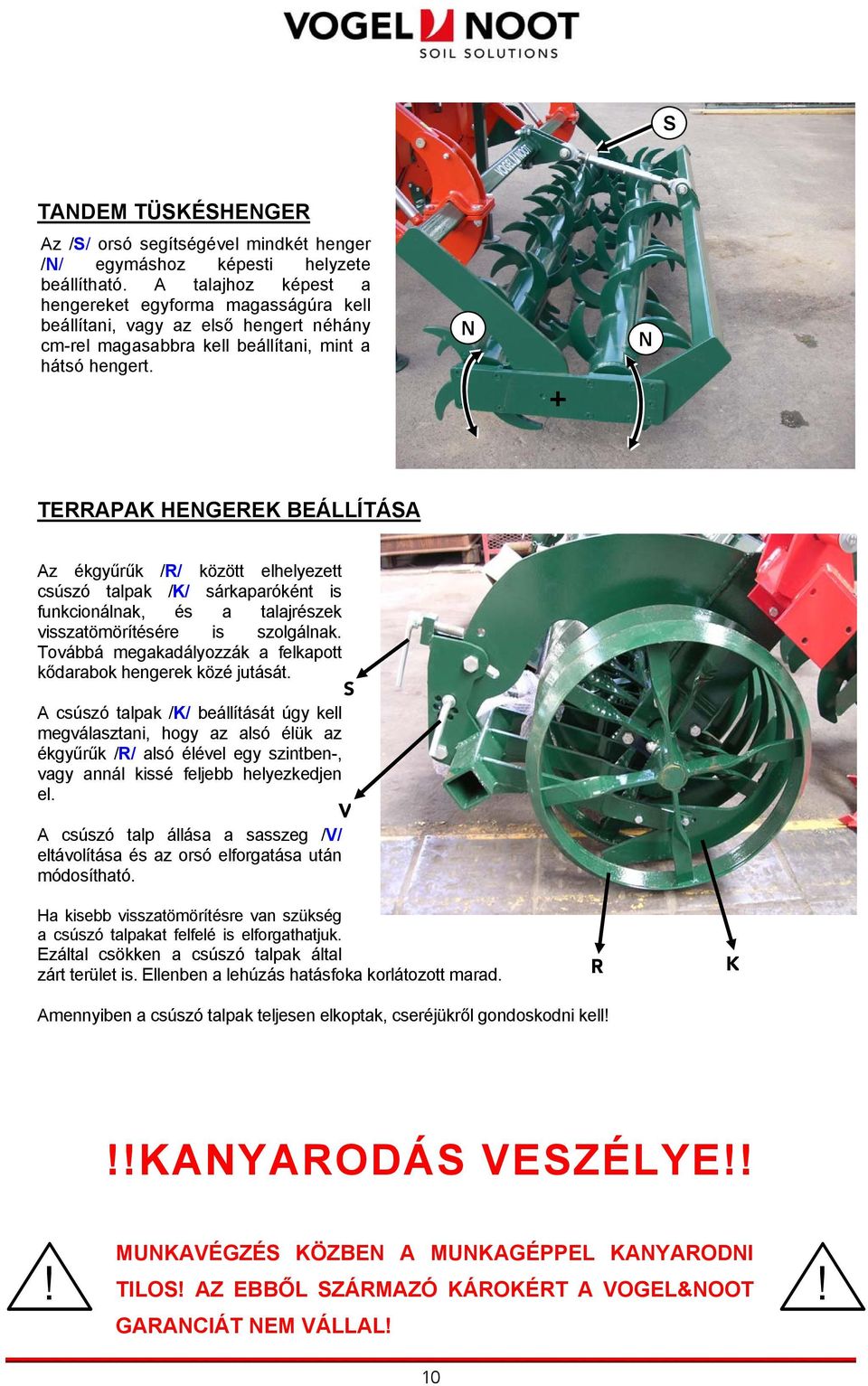

13 S TANDEM TÜSKÉSHENGER Az /S/ orsó segítségével mindkét henger /N/ egymáshoz képesti helyzete beállítható. A talajhoz képest a hengereket egyforma magasságúra kell beállítani, vagy az első hengert néhány cm-rel magasabbra kell beállítani, mint a hátsó hengert. N + N TERRAPAK HENGEREK BEÁLLÍTÁSA Az ékgyűrűk /R/ között elhelyezett csúszó talpak /K/ sárkaparóként is funkcionálnak, és a talajrészek visszatömörítésére is szolgálnak. Továbbá megakadályozzák a felkapott kődarabok hengerek közé jutását. S A csúszó talpak /K/ beállítását úgy kell megválasztani, hogy az alsó élük az ékgyűrűk /R/ alsó élével egy szintben-, vagy annál kissé feljebb helyezkedjen el. V A csúszó talp állása a sasszeg /V/ eltávolítása és az orsó elforgatása után módosítható. Ha kisebb visszatömörítésre van szükség a csúszó talpakat felfelé is elforgathatjuk. Ezáltal csökken a csúszó talpak által zárt terület is. Ellenben a lehúzás hatásfoka korlátozott marad. R K Amennyiben a csúszó talpak teljesen elkoptak, cseréjükről gondoskodni kell!!!kanyarodás VESZÉLYE!!! MUNKAVÉGZÉS KÖZBEN A MUNKAGÉPPEL KANYARODNI TILOS! AZ EBBŐL SZÁRMAZÓ KÁROKÉRT A VOGEL&NOOT! GARANCIÁT NEM VÁLLAL! 10

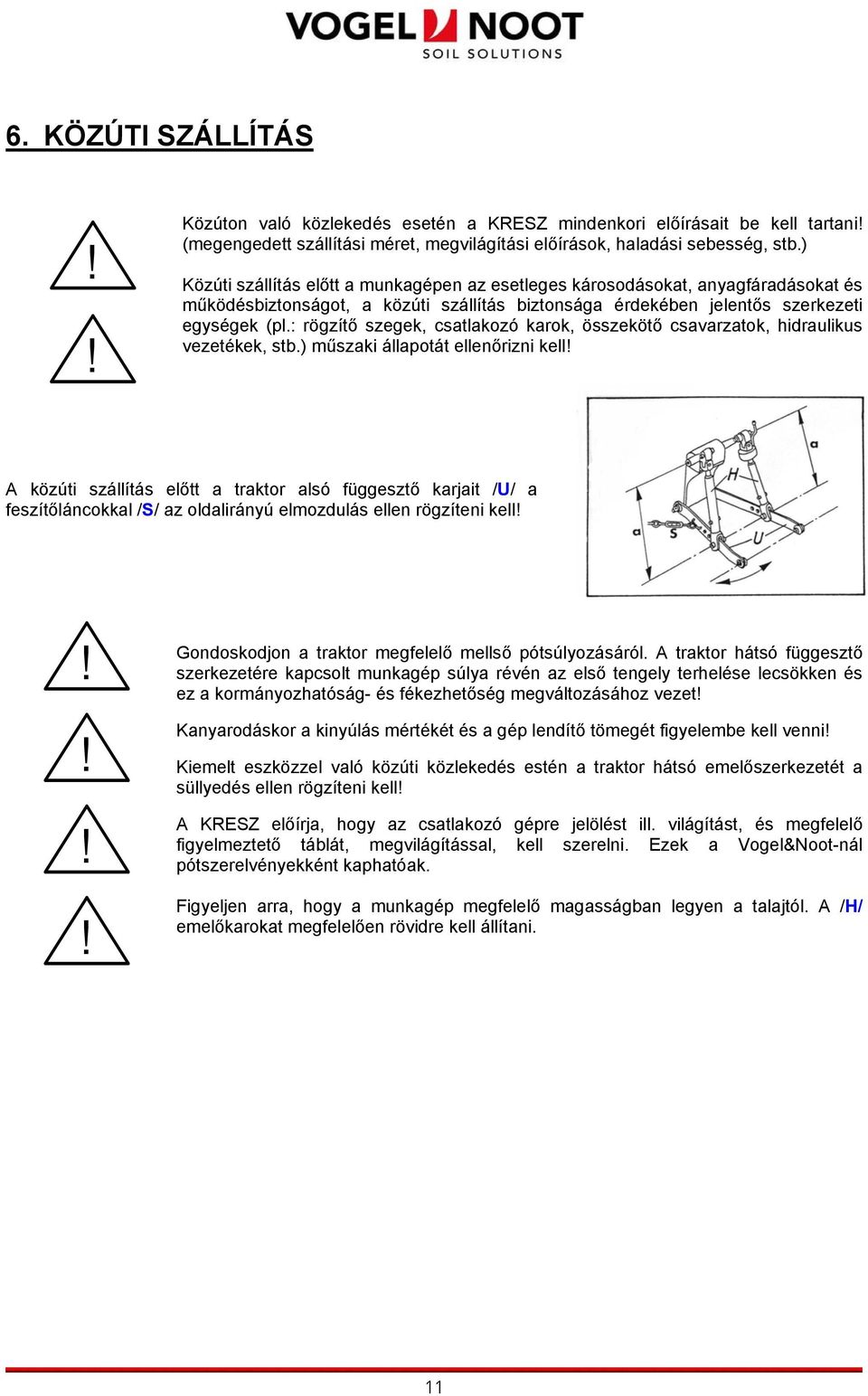

14 6. KÖZÚTI SZÁLLÍTÁS!! Közúton való közlekedés esetén a KRESZ mindenkori előírásait be kell tartani! (megengedett szállítási méret, megvilágítási előírások, haladási sebesség, stb.) Közúti szállítás előtt a munkagépen az esetleges károsodásokat, anyagfáradásokat és működésbiztonságot, a közúti szállítás biztonsága érdekében jelentős szerkezeti egységek (pl.: rögzítő szegek, csatlakozó karok, összekötő csavarzatok, hidraulikus vezetékek, stb.) műszaki állapotát ellenőrizni kell! A közúti szállítás előtt a traktor alsó függesztő karjait /U/ a feszítőláncokkal /S/ az oldalirányú elmozdulás ellen rögzíteni kell!!!!! Gondoskodjon a traktor megfelelő mellső pótsúlyozásáról. A traktor hátsó függesztő szerkezetére kapcsolt munkagép súlya révén az első tengely terhelése lecsökken és ez a kormányozhatóság- és fékezhetőség megváltozásához vezet! Kanyarodáskor a kinyúlás mértékét és a gép lendítő tömegét figyelembe kell venni! Kiemelt eszközzel való közúti közlekedés estén a traktor hátsó emelőszerkezetét a süllyedés ellen rögzíteni kell! A KRESZ előírja, hogy az csatlakozó gépre jelölést ill. világítást, és megfelelő figyelmeztető táblát, megvilágítással, kell szerelni. Ezek a Vogel&Noot-nál pótszerelvényekként kaphatóak. Figyeljen arra, hogy a munkagép megfelelő magasságban legyen a talajtól. A /H/ emelőkarokat megfelelően rövidre kell állítani. 11

15 A oldaltoldatokat közúti szállításhoz bekell hajtani. (opció): Ahhoz hogy, megengedett Max szállítási szélességet ne lépje túl, az oldaltoldatokat be kell hajtania! FIGYELEM! A toldatok nagy tömegű szerkezetek! Kerülje a sérülésveszélyt! A toldat és a váz ill. a záró mechanizmus között található területek rések a nyitás és zárás közben összenyomhatják megsérthetik a kezét, vagy egyéb testrészeit! 12

16 8. TÚLTERHELÉS ELLENI VÉDELEM A túlterhelés okozta károsodások elkerülése érdekében minden TerraDig SS és SSD gép nyírócsavarokkal /A/ van felszerelve. A lazítókés tartólemeze és a szerelt kések /Z/ közötti nyírócsavar nyírása után kiemelt munkagépnél fel kell lazítani a forgáspontban lévő csavart /D/ és a kést előrefelé forgatva vissza kell állítani munkapozícióba. Egy új szakítócsavar /A/ beépítése után, ezt a csavart és a forgáspontban lévő csavart /D/ is újra meg kell húzni! D A Z FIGYELEM! Csak a V&N által ajánlott nyírócsavarokat alkalmazza: -SS tip. M20x100 DIN cikkszám: SSD tip. M16x cikkszám: PJ Csak ezek garantálják a munkagép megfelelő védelmét! Munkavégzés közben a munkagép környezetében illetéktelen személy nem tartózkodhat! Túlterhelés esetén a nyírócsavarok vagy egyes részeik elrepülhetnek! Hidraulikus NON-STOP kőbiztosítás (opció): A TerraDig SS és SSD altalajlazító felszerelhető NON-STOP hidraulikus kőbiztosítással(opció). Csatlakoztasa a traktorhidraulika rendszeréhez a TerraDig hidraulikus egységét. Müködtesse az elosztószelepet míg a nyomás nyugalmi állapotban eléri a bar közötti tartományt. Zárja a biztonsági golyósszelepet. A berendezés üzemkész. Biztonsági előírások: Munka közben, ha egy vagy több kés kőbiztosítása kiold a hidro akkumulátorban a nyomás akkor sem lépheti túl a 330 bar-t. Abban az esetben, ha szükséges emelje ki a gépet a talajból míg a kések ismét munkahelyzetbe kerülnek. A hidroakkumlátort nem szabad megrongálni(hegeszteni,csiszolni, és bármi módon átalakítani).ne lépje túl a tartályon feltüntetet megengedet max. nyomást. Valamint ne lépje túl a névleges megengedett üzemi hőmérsékletet. 13

17 8. KARBANTARTÁS A TerraDig talajlazító üzemeltetése csekély karbantartási ráfordítást igényel. Minden csavar és csavaranya meghúzási feszességét az első alkalmazás után és később minden 20. üzemórában ellenőrizni kell. Szükség esetén végezzen után húzást!(ha nincs más nyomaték előírva akkor DIN 942, MSZ EN szerinti ajánlott értékekkel.) A zsírzó helyeket az első használatba vétel előtt és ezt követően minden 10. üzemóra után megfelelő minőségű kenőzsírral kell kenni. Zsírzó helyek A tömörítő hengerek felfogatásának csapágyainál (tartókarok és a hengerszemeknél). Hengerelállító csavaroknál (szükség szerint) Hengercsapágyaknál (ha szükséges a zsírzó szemeknél). Opció: A magasnyomású hidraulikus tömlőket teljes hosszban meg kell vizsgálni és a gyorscsatlakozókat tisztán kell tartani. (védősapka felhelyezése). A sérült (repedt, porózus), hibás tömlőt azonnal ki kell cserélni. Hosszú használatmentes időszak előtt ill. tisztítás után ajánlatos a munkagép alapos lekenése, a fényes felületeket (pl.: csapokat, a csuklópontokat és az orsókat) kenőzsírral lássuk el azért hogy a korrózió képződést megelőzzük.) 14

18 GYORSAN KOPÓ ALKATRÉSZEK CSERÉJE: Időben cserélje ki a gyorsan kopó alkatrészeket! A gyorsan kopó alkatrészek cseréje esetén a munkagépet alákell támasztani pl.: deszka alátétekre leengedve vagy más biztonságos módon kell biztosítanii elsüllyedés, felbillenés ellen! Az alkatrészek cseréje esetén viseljen védőszemüveget! Egyes alkatrészekk magas keménységűek, ezért ütő igénybevételnél felületi leválás, lepattanó szemcsee állhat elő. Függőteher alatt tartózkodni tilos! 15

19 16

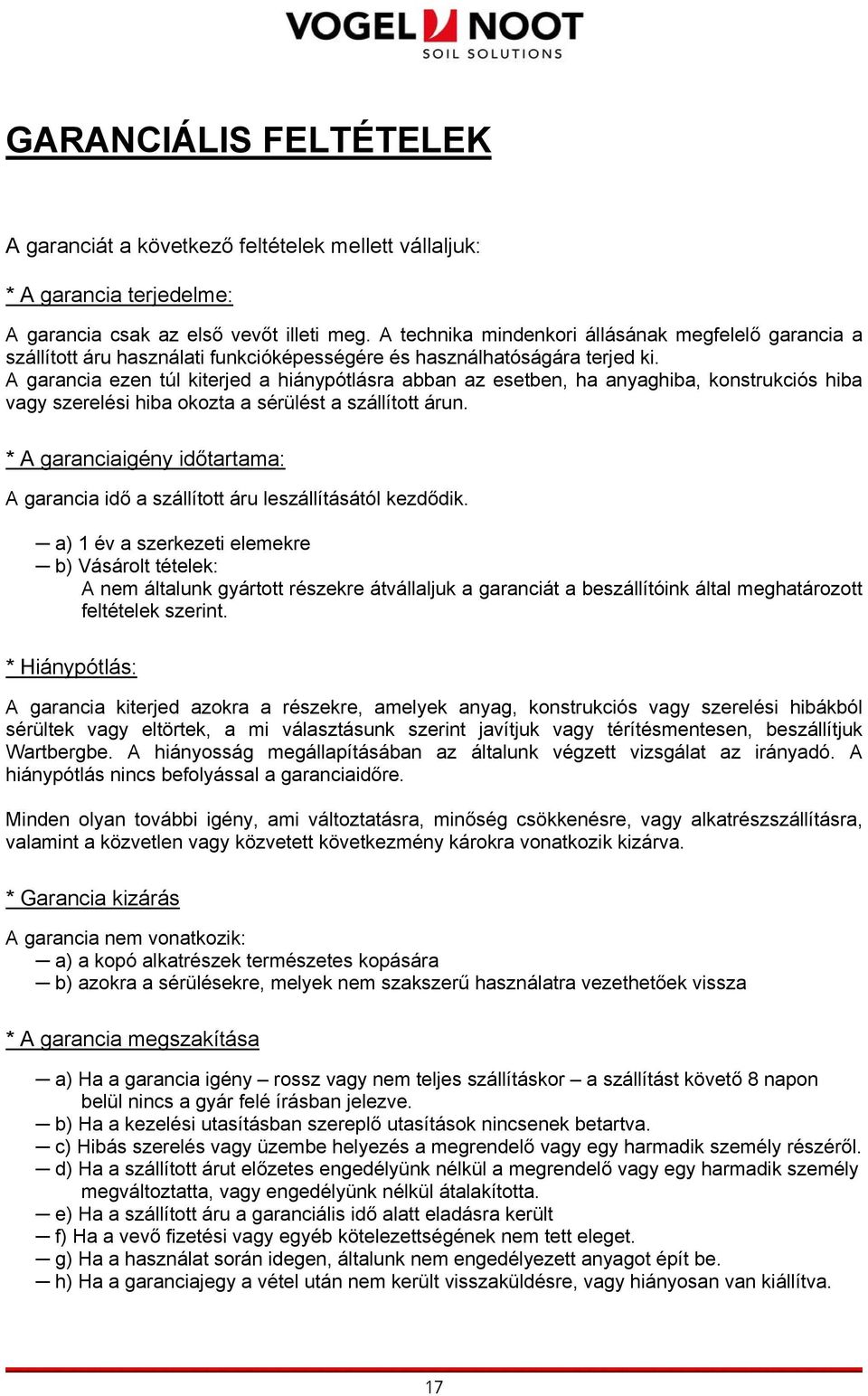

20 GARANCIÁLIS FELTÉTELEK A garanciát a következő feltételek mellett vállaljuk: * A garancia terjedelme: A garancia csak az első vevőt illeti meg. A technika mindenkori állásának megfelelő garancia a szállított áru használati funkcióképességére és használhatóságára terjed ki. A garancia ezen túl kiterjed a hiánypótlásra abban az esetben, ha anyaghiba, konstrukciós hiba vagy szerelési hiba okozta a sérülést a szállított árun. * A garanciaigény időtartama: A garancia idő a szállított áru leszállításától kezdődik. a) 1 év a szerkezeti elemekre b) Vásárolt tételek: A nem általunk gyártott részekre átvállaljuk a garanciát a beszállítóink által meghatározott feltételek szerint. * Hiánypótlás: A garancia kiterjed azokra a részekre, amelyek anyag, konstrukciós vagy szerelési hibákból sérültek vagy eltörtek, a mi választásunk szerint javítjuk vagy térítésmentesen, beszállítjuk Wartbergbe. A hiányosság megállapításában az általunk végzett vizsgálat az irányadó. A hiánypótlás nincs befolyással a garanciaidőre. Minden olyan további igény, ami változtatásra, minőség csökkenésre, vagy alkatrészszállításra, valamint a közvetlen vagy közvetett következmény károkra vonatkozik kizárva. * Garancia kizárás A garancia nem vonatkozik: a) a kopó alkatrészek természetes kopására b) azokra a sérülésekre, melyek nem szakszerű használatra vezethetőek vissza * A garancia megszakítása a) Ha a garancia igény rossz vagy nem teljes szállításkor a szállítást követő 8 napon belül nincs a gyár felé írásban jelezve. b) Ha a kezelési utasításban szereplő utasítások nincsenek betartva. c) Hibás szerelés vagy üzembe helyezés a megrendelő vagy egy harmadik személy részéről. d) Ha a szállított árut előzetes engedélyünk nélkül a megrendelő vagy egy harmadik személy megváltoztatta, vagy engedélyünk nélkül átalakította. e) Ha a szállított áru a garanciális idő alatt eladásra került f) Ha a vevő fizetési vagy egyéb kötelezettségének nem tett eleget. g) Ha a használat során idegen, általunk nem engedélyezett anyagot épít be. h) Ha a garanciajegy a vétel után nem került visszaküldésre, vagy hiányosan van kiállítva. 17

21 18

22 II. ALKATRÉSZ LISTA Alkatrész rendeléskor ügyeljen a következőkre: Kérdéseivel az alábbi címen érhet el bennünket: Telefon: +43 (0) 3858 / Fax: +43 (0) 3858 / info@vogel-noot.net Üzenetét a következőképpen címezze: VOGEL & NOOT Landmaschinenfabrik AG Grazerstraße 1 A-8661 WARTBERG i.m., AUSTRIA Ez a címzés postai címzésre szolgál. Kérem, ne felejtse el megadni a pontos címét, valamint a kívánt szállítási módot. Amíg utasítást nem kapunk, addig a szállítást postai csomagként vagy fuvar-áruként küldjük. Minden kérdés vagy megrendelés esetén adja meg a gyártási évet, a gépszámot és a gép típusát. Ezek a számok a géptáblán vannak feltüntetve. Az alkatrészek az ábrákon számokkal vannak ellátva. Az alkatrész listában a képszám mellett a rendelési szám és az alkatrész megnevezése található. Kérjük megrendelésében a rendelési számot és az alkatrész megnevezését adja meg. P é l d a : (Rendelési szám) Hatlapfejű csavar M20x80 (Megnevezés) Jobb és baloddal meghatározása: álljon a gép mögé menetirányba és az önnek jobbra eső, alkatrészek jobbosak 19

23 20

24 Grundgerät SS mit Scherbolzensicherung Pos. Bestell-Nr. B e z e i c h n u n g 1 U10N3000 Grundgerät TerraDig SSD 3m 2 U Zinken SS RH90 rechts 2a U Zinken SS RH75 rechts 3 U Zinken SS RH90 Mitte 3a U Zinken SS RH75 Mitte 4 U Zinken SS RH90 links 4a U Zinken SS RH75 links 5 UZ Stützräder 21

25 Grundgerät SSD mit Scherbolzensicherung Pos. Bestell-Nr. B e z e i c h n u n g 1 U Zinken gebogen mit Verschleißblech SSD montiert rechts 2 U Standstütze kpl. 3 U Zinken gebogen mit Verschleißblech SSD montiert links 4 U Hauptrahmen 3 m geschweißt 5 U Verlängerung 6 U Walzenhalter rechts mit Oberlenker 7 U Walzenhalter links mit Oberlenker 8 U Halteplatte 9 U Verbindung oben 10 UZ Stützräder 11 PE Sechskantschraube M20x65 verz (523824) Sechskantmutter NM20 verz. DIN Sechskantmutter NM20 verz. DIN

26 Grundgerät SS / SSD klappbar - mit Steinsicherung Pos. Bestell-Nr. B e z e i c h n u n g 1 U Hauptrahmen 3 m geschweißt 2 U Klapprahmen geschweißt 3 U Schwenklager geschweißt 4 U Hydraulik zubehör 5 U Zinken SS RH90 Steinsicherung rechts 5a U Zinken SS RH75 Steinsicherung rechts 5b U Zinken SSD Steinsicherung rechts 6 U Zinken SS RH90 Steinsicherung Mitte 6a U Zinken SS RH75 Steinsicherung Mitte 7 U Zinken SS RH90 Steinsicherung links 7a U Zinken SS RH75 Steinsicherung links 7b U Zinken SSD Steinsicherung links 8 UZ Sechskantschraube M30x185 verz PE Sechskantschraube M20x65 verz (523824) Sechskantmutter NM30 verz. DIN Sechskantmutter NM20 verz. DIN LZ Vorsteckbolzen geschweißt (Schwenkadapter) Klappstecker 12x45 verz. DIN

27 Zinken SS komplett Pos. Bestell-Nr. B e z e i c h n u n g 1 U Zinken SS RH75 geschweißt 1a U Zinken SS RH90 geschweißt 2 U Zinkenschutz 3 U Schar geschweißt 4 U Flügelschar geschweißt 5 U Zinkenträger geschweißt rechts 6 U Zinkenträger geschweißt Mitte 7 U Zinkenträger geschweißt links 8 U Schar geschweißt für Diamantspitze 9 U Flügelschar geschweißt für Diamantspitze 10 CS000122D Diamant Meißel einseitig Hartmetall 11 U Lochplatte 12 U Lochplatte 13 U Spannbuchse D30 x d20, l=30 14 LK Scharschraube M14x39 (30 Kopf) 15 LK Scharschraube M14x48 lang (30 Kopf) Sechskantschraube M20x100 verz. DIN Sechskantschraube M24x180 verz. DIN Sechskantmutter NM24 verz. DIN U Sechskantschraube M30x110 verz Sechskantmutter NM14 verz. DIN Sechskantmutter NM20 verz. DIN Sechskantmutter NM30 verz. DIN Spannstifte 12x60 DIN

28

29 Zinken SS komplett - mit Steinsicherung Pos. Bestell-Nr. B e z e i c h n u n g 1 U Lochplatte 2 U Lochplatte 3 U Zinkenträger mit Steinsicherung geschweißt rechts 4 U Zinkenträger mit Steinsicherung geschweißt Mitte 5 U Zinkenträger mit Steinsicherung geschweißt links 6 U Hydraulikzylinder 7 U Zinken SS RH75 geschweißt 7a U Zinken SS RH90 geschweißt 8 U Zinkenschutz 9 U Schar geschweißt 10 U Flügelschar geschweißt 11 U Steinsicherungselement geschweißt SS 12 U Schar geschweißt für Diamntspitze 13 U Flügelschar geschweißt für Diamantspitze 14 CS000122D Diamant Meißel einseitig Hartmetall 15 U Spannbuchse D30 x d20, l= HD-Schlauch 1500mm NW10 Compact 2lagig T-Stück EVT 12 L A3C gerader Einschraubstutzen GE 12 LM 18x1,5 OMD 19 LK Scharschraube M14x39 (30 Kopf) 20 LK Scharschraube M14x48 lang (30 Kopf) Sechskantschraube M20x100 verz. DIN Sechskantschraube M24x180 verz. DIN U Sechskantschraube M30x110 verz U Sechskantschraube M30x140 verz UZ Sechskantschraube M30x185 verz Sechskantmutter NM14 verz. DIN Sechskantmutter NM20 verz. DIN Sechskantmutter NM24 verz. DIN Sechskantmutter NM30 verz. DIN Kegelwulstschmierkopf AM8x1 DIN Spannstifte 12x60 DIN U Gleitlager d30 x D34, l=25 27

30 Zinken SSD komplett Pos. Bestell-Nr. B e z e i c h n u n g 1 U Zinken SSD rechts geschweißt 2 U Zinken SSD links geschweißt 3 U Zinkenträger geschweißt rechts 4 U Zinkenträger geschweißt links 5 U Verschleißblech rechts 6 U Verschleißblech links 7 U Lochplatte 8 U Sechskantschraube M30x95 verz CS Stiel 10 CS Meißel 11 CS000122D Diamant Meißel einseitig Hartmetall 12 LK Scharschraube M14x39 (30 Kopf) 13 LK Scharschraube M14x48 lang (30 Kopf) Senkschraube M16x45 verz. DIN PJ Sechskantschraube M16x80 verz (523745) Sechskantschraube M24x180 verz. DIN Sechskantmutter NM14 verz. DIN Sechskantmutter NM16 verz. DIN Sechskantmutter NM16 verz. DIN Sechskantmutter NM24 verz. DIN Sechskantmutter NM30 verz. DIN Spannstifte 10x60 verz. DIN Spannstifte 16x60 DIN

31

32 Zinken SSD komplett - mit Steinsicherung Pos. Bestell-Nr. B e z e i c h n u n g 1 U Verschleißblech rechts 2 U Verschleißblech links 3 U Lochplatte 4 U Sechskantschraube M30x95 verz U Zinken SSD rechts geschweißt 6 U Zinken SSD links geschweißt 7 U Zinkenträger Steinsicherung geschweißt rechts 8 U Zinkenträger Steinsicherung geschweißt links 9 U Steinsicherungselement geschweißt 10 U Hydraulikzylinder T Stück EVT 12 L A3C gerader Einschraubstutzen GE 12 LM 18x1,5 OMD HD-Schlauch 1500mm NW10 Compact 2lagig 14 CS Stiel 15 CS Meißel 16 CS000122D Diamant Meißel einseitig Hartmetall 17 LK Scharschraube M14x39 (30 Kopf) 18 LK Scharschraube M14x48 lang (30 Kopf) Senkschraube M16x45 verz. DIN PJ Sechskantschraube M16x80 verz ( Sechskantschraube M24x180 verz. DIN U Sechskantschraube M30x140 verz UZ Sechskantschraube M30x185 verz Sechskantmutter NM14 verz. DIN Sechskantmutter NM16 verz. DIN Sechskantmutter NM24 verz. DIN Sechskantmutter NM30 verz. DIN Spannstifte 16x60 DIN Spannstifte 10x60 verz. DIN Kegelwulstschmierkopf AM8x1 DIN U Gleitlager d30 x D34, l=25 31

33 Kat.2 zu SS / SSD Kat.3 zu SS / SSD Anbaugarnitur komplett Pos. Bestell-Nr. B e z e i c h n u n g Anbaugarnitur kpl. Kat.2 zu SS / SSD 1 UA Oberlenkenbolzen geschweißt Kat.2 2 UA Unterlenkenbolzen geschweißt Kat.2 / Klappstecker 12x45 verz. DIN11023 Anbaugarnitur kpl. Kat.3 zu SS / SSD 3 UA Oberlenkenbolzen geschweißt Kat.3 2 UA Unterlenkenbolzen geschweißt Kat.2 / Klappstecker 12x45 verz. DIN

34 Klappung komplett Pos. Bestell-Nr. B e z e i c h n u n g 1 U Klapprahmen geschweißt 2 U Schwenklager geschweißt 3 LZ Vorsteckbolzen geschweißt (Schwenkadapter) 4 PE Sechskantschraube M20x65 verz (523824) 5 UZ Sechskantschraube M30x185 verz Sechskantmutter NM20 verz. DIN Sechskantmutter NM30 verz. DIN Klappstecker 12x45 verz. DIN

35 Hydrauliksystem Pos. Bestell-Nr. B e z e i c h n u n g 1 U Lochplatte HD-Schlauch 2450mm NW10 Compact 2lagig Druckmanometer 0-400bar G1/4" Manometerverschraubung MAVE 12LR verz HD-Schlauch 1500mm NW10 Compact 2lagig Befestigugsschelle Ø Kupplungsstecker NW10 M18x1, Hydraulischspeicher ACCU PT Kugelhahn in Blockform B-12L PN Staubkappe zu Kupplungsstecker rot gerader Zwischenstutzen GZ 12 L A3C Winkelverschraubung EVW12LA3C T-Stück EVT 12 L A3C Gerade Verschraubung G12 L A3C OMD Einschraubstutzen EVGE 12 LR ED A3C T-Stück T 12 L A3C 17 PQ Bügelschraube (SVN21000) Sechskantschraube M14x40 verz. DIN Sechskantmutter NM14 verz. DIN Sechskantmutter NM16 verz. DIN Scheibe 14 verz. DIN

36 Walzenhalter mit Oberlenker Pos. Bestell-Nr. B e z e i c h n u n g 1 U Haltearm geschweißt 2 UZ Bolzen 3 UZ Stützradhalter geschweißt rechts 4 UZ Stüztradhalter geschweißt links 5 U Halteplatte 6 G Oberlenker Ø25 470/700 7 PE Sechskantschraube M20x65 verz (523824) Sechskantschraube M20x70 DIN UZ Sechskantschraube M30x185 verz Sechskantmutter NM20 verz. DIN Sechskantmutter NM20 verz. DIN Sechskantmutter NM30 verz. DIN Spannstifte 6x40 verz. DIN Kegelwulstschmierkopf AM8x1 DIN

37 Tandemstachelwalze Pos. Bestell-Nr. B e z e i c h n u n g 1 UZ Walzenträger - AB2,5m 1a UZ Walzenträger - AB3m 1b UZ Walzenträger - AB4m 2 UZ Scheibe 3 UZ Bolzen zu Oberlenker 4 UZ Stachelwalze geschweißt - AB2,5m 4a UZ Stachelwalze geschweißt - AB3m 4b UZ Stachelwalze geschweißt - AB4m 5 UZ Schutzbügel geschweißt - AB2,5m 5a UZ Schutzbügel geschweißt - AB3m 5b UZ Schutzbügel geschweißt - AB4m 6 UZ Wippe geschweißt 7 UZ Widerlager zu Spannschloss geschweißt 8 U Halteplatte 9 U Oberlenker Kat. 3 Ø32 ( ) Flanschlager SG PE Sechskantschraube M20x65 verz. DIN (523824) Sechskantmutter NM16 verz. DIN Senkschraube M16x50 DIN Sechskantmutter NM20 verz. DIN Senkschraube M20x40 DIN Scheibe A 32 DIN 7989-St Spannstifte 8x50 verz. DIN Sicherungsring A 55x3 DIN Sechskantschraube M12x75 verz. DIN Sechskantmutter NM12 verz. DIN985-8 Bemerkung: Tandemstachelwalze AB5m = 2 x 2,5m 37

38 Terrapakwalze Arbeitsbreite 2,5m

39 Terrapakwalze - AB2,5m Pos. Bestell-Nr. B e z e i c h n u n g Sechskantschraube M12x90 verz.v Sechskantschraube M16x55 verz. DIN Sechskantschraube M16x90 verz. DIN Sechskantschraube M10x35 verz. DIN Sechskantmutter NM10 verz. DIN Sechskantmutter NM12 verz. DIN Sechskantmutter NM16 verz. DIN Sechskantmutter NM20 verz. DIN Flanschlager SG Flanschlager SG Federstecker 4mm verz. DIN G Vorstecker geschweißt 13 G Abstreifer 14 G Stellschraube geschweißt 15 G Standstütze geschweißt 16 G03215P5 Walzenachse AB2,5m neu 17 G03215P6 Zwischenhülse 18 G03216P0 Walzenrahmen AB2,5 m neu 19 G03217N0 Halter zu Abstreifer AB2,5m rechts geschweißt 20 G Winkeleisenring Ø600mm geschweißt 21 G Winkeleisenring 2 Ø600mm geschweißt 22 G Winkeleisenring 5 Ø600mm geschweißt 23 G03227N0 Winkeleisenring 5 Ø600mm neu 24 G Winkeleisenring 8 Ø600mm geschweißt 25 G03228N0 Winkeleisenring 9 Ø600mm geschweißt 26 G Winkeleisenring 9 Ø600mm geschweißt 27 G Winkeleisenring Ø600mm geschweißt 28 G Distanzhülse kurz 29 PE Sechskantschraube M20x65 verz (523824) 39

40 Terrapakwalze Ab Arbeitsbreite itb 3m

41 Terrapakwalze - AB3m Pos. Bestell-Nr. B e z e i c h n u n g Sechskantschraube M12x90 verz. DIN Sechskantschraube M16x55 verz. DIN Sechskantschraube M10x35 verz. DIN Sechskantmutter NM10 verz. DIN Sechskantmutter NM12 verz. DIN Sechskantmutter NM16 verz. DIN Sechskantmutter NM20 verz. DIN Flanschlager UCF Federstker 4mm verz. DIN G Vorstecker geschweißt 11 G Abstreifer 12 G Stellschraube geschweißt 13 G Standstütze geschweißt 14 G Winkeleisenring 4 Ø600mm geschweißt 15 G Winkeleisenring 2 Ø600mm geschweißt 16 G Winkeleisenring 5 Ø600mm geschweißt 17 G Winkeleisenring 3 Ø600mm geschweißt 18 G Walzenachse AB 3m 19 G Distanzhülse 20 G05206N0 Walzenrahmen 21 G05207N0 Halter zu Abstreifer AB 3m geschweißt 22 PE Sechskantschraube M20x65 verz (523824) 41

42 Terrapakwalze Arbeitsbreite 4m

43 Terrapakwalze - AB4m Pos. Bestell-Nr. B e z e i c h n u n g a G07205N0 Terrapakwalze AB2m komplett montiert Sechskantschraube M12x90 verz. DIN Sechskantschraube M16x55 verz. DIN Sechskantschraube M10x35 verz. DIN Sechskantmutter NM10 verz. DIN Sechskantmutter NM12 verz. DIN Sechskantmutter NM16 verz. DIN Sechskantmutter NM20 verz. DIN Flanschlager UCF Federstecker 4mm verz. DIN G Vorstecker geschweißt 11 G Abstreifer 12 G Stellschraube geschweißt 13 G Standstütze geschweißt 14 G Winkeleisenring Ø600mm geschweißt 15 G Winkeleisenring Ø600mm geschweißt 16 G Winkeleisenring 5 Ø600mm geschweißt 17 G Winkeleisenring 3 Ø600mm geschweißt 18 G Walzenachse AB 2m 19 G07206N0 Walzenrahmen geschweißt AB 2m 20 G07207N0 Halter zu Abstreifer 2m geschweißt 21 PE Sechskantschraube M20x65 verz (523824) 43

44 Keiltrommelwalze AB2,5m komplett Pos. Bestell-Nr. B e z e i c h n u n g Flachrundschraube M10x35 verz. DIN Senkschraube M16x70 verz. DIN Scheibe A 10,5 verz. DIN9021-St Sechskantmutter NM10 verz. DIN Sechskantmutter NM16 verz. DIN Flanschlager SG G Hülse zu Lager 8 G Abstreifer 9 G Walzenrahmen AB2,5m geschweißt 10 G Keiltrommelwalze AB2,5m geschweißt 11 G Rohr zu Abstreifer AB2,5m geschweißt 44

45 Keiltrommelwalze AB3m komplett Pos. Bestell-Nr. B e z e i c h n u n g Flachrundschraube M10x35 verz. DIN Senkschraube M16x70 verz. DIN Scheibe A 10,5 verz. DIN9021-St Skt Mutter NM10 verz. DIN Skt Mutter NM16 verz. DIN Flanschlager SG G Hülse zu Lager 8 G Abstreifer 9 G Walzenrahmen AB3m geschweißt 10 G Keiltrommelwalze AB3m geschweißt 11 G Rohr zu Abstreifer AB3m geschweißt 45

46 Keiltrommelwalze Arbeitsbreite 4m

47 Keiltrommelwalze - AB4m Pos. Bestell-Nr. B e z e i c h n u n g a G Keiltrommelwalze AB2m komplett montiert Flachrundschraube M10x35 verz. DIN Senkschraube M16x70 verz. DIN Scheibe A 10,5 verz. DIN9021-St Sechskantmutter NM10 verz. DIN Sechskantmutter NM16 verz. DIN Flanschlager SG G Hülse zu Lager 8 G Abstreifer 9 G Walzenrahmen AB 2m geschweißt 10 G Keiltrommelwalze AB 2m geschweißt 11 G Rohr zu Abstreifer AB 2m geschweißt 47

48 Zahnpackerwalze Ab itb it 3 Arbeitsbreite 3m

49 Zahnpackerwalze - AB3m Pos. Bestell-Nr. B e z e i c h n u n g Flachrundschraube M10x25 verz. DIN A Sechskantschraube M14x55 verz. DIN Senkschraube M16x40 DIN Senkschraube M16x50 DIN Scheibe 10,5 verz. DIN Scheibe 15 verz. DIN Sechskantmutter BM16 verz. DIN W Sechskantmutter M16 verz. DIN Sechskantmutter M10 verz. DIN Flanschlager UCF Seegerring A40x1,75 DIN G Walzenrahmen Zahnpackerwalze AB3m 13 KZ Packerwalze AB3m geschweißt 14 KZ Abstreifer AB3m geschweißt 15 KZ Abstreiferblatt 16 KZ Lagerdeckel 17 XXXXXX Sechskantmutter M14 verz. DIN

50 Zahnpackerwalze kpl. montiert - AB 4m Pos. Bestell-Nr. B e z e i c h n u n g Seegerring A40x1,75 DIN Senkschraube M16x40 DIN Sechskantmutter BM16 verz. DIN Sechskantmutter M10 verz. DIN Scheibe 10,5 verz. DIN125 6 KZ Abstreiferblatt 7 Flachrundschraube M10x30 verz. DIN Scheibe 15 verz. DIN125 9 Sechskantmutter M14 verz. DIN KZ Lagerdeckel 11 Sechskantschraube M14x55 verz. DIN Flanschlager UCF G Abstreifer 2m geschweißt 13a KZ Abstreifer 2,5m geschweißt 13b KZ Abstreifer 3m geschweißt 14 Senkschraube M16x50 DIN G Walzenrahmen Zahnpackerwalze 2m 15a RA10590B Walzenrahmen 2,5m geschweißt 15b G Walzenrahmen 3m geschweißt 16 G Packerwalze 2m geschweißt 16a KZ Packerwalze 2,5m geschweißt 16b KZ Packerwalze 3m geschweißt W Sechskantmutter M16 verz. DIN

51 Standstütze komplett Pos. Bestell-Nr. B e z e i c h n u n g 1 U Lochplatte 2 U Stütze geschweißt 3 U Bügel 4 PE Verriegelungsbolzen Sechskantschraube M16x40 verz. DIN PE Sechskantschraube M20x65 verz (523824) Sechskantmutter NM16 verz. DIN Sechskantmutter NM20 verz. DIN Federstecker 4mm verz. DIN Spannstifte 10x100 DIN

52 Stützrad komplett Pos. Bestell-Nr. B e z e i c h n u n g 1 UZ Bolzen 2 UZ Stützradhalter geschweißt rechts 3 UZ Stützradhalter geschweißt links 4 UZ Haltearm geschweißt links Sechskantmutter NM20 verz. DIN Sechskantschraube M20x60 verz. DIN UZ Haltearm geschweißt rechts Rad kpl. 10.0/ AW702 BKT 10Ply 6Loch ET0 silber 9 G Oberlenker DM UZ Sechskantschraube 10.9 M30x185 verz Sechskantmutter NM30 DIN985-8 verz Spannstifte DIN1481 6x40 verz Kegelwulstschmierkopf DIN71412 AM8x1 53

53 Beleuchtung
