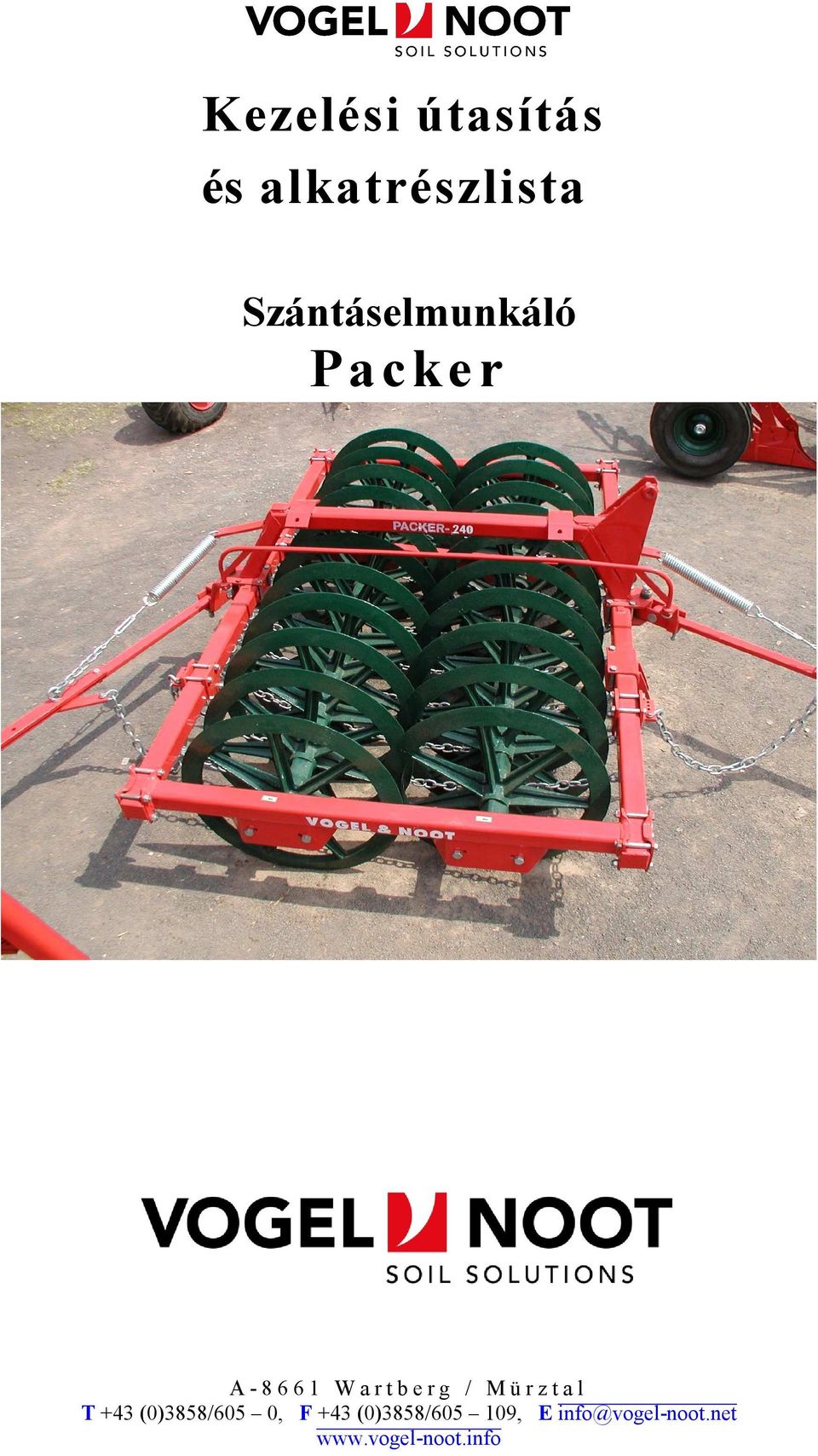

Kezelési útasítás és alkatrészlista Szántáselmunkáló Packer

Átírás

1 Kezelési útasítás és alkatrészlista Szántáselmunkáló Packer A W a r t b e r g / M ü r z t a l T +43 (0)3858/605 0, F +43 (0)3858/ , E info@vogel-noot.net

2

3 EG-MEGFELELİSÉGI NYILATKOZAT Ezennel kijelentjük Vogel&Noot hogy az alább említett gép a 98/37/EGW gépszabványoknak megfelelı biztonsági elıfeltételeknek megfelelt. A Vogel@Noot-tal való egyeztetés nélküli utólagos-, a biztonsági elemekben történı változtatások esetén a megfelelıségi nyilatkozat érvényét veszti. 1.) Gyártó: VOGEL & NOOT LANDMASCHINEN GmbH & Co KG Grazerstraße 1 A-8661 WARTBERG i.m. 2.) Gép: Gyártmány: Típus: Sorozatszám: Gyártási év: Szántáselmunkáló 3.) Aláírás: Dkfm. Gernot Karlsböck Ügyvezetı... Aláírás

4

5 I. Kezelési Utasítás 3 1. Gépleírás 3 Általános tudnivalók Biztonsági- és balesetvédelmi elıírások Mőszaki Adatok 6 Fı részegységek 8 3. Üzembe helyezés 9 4. Közúti szállítás Karbantartás 13 II. ALKATRÉSZLISTA 16 1

6 2

7 I. KEZELÉSI UTASÍTÁS 1. GÉPLEÍRÁS ÁLTALÁNOS TUDNIVALÓK A VN Packer tervezése, elkészítése során kiemelt figyelmet fordítottunk a kifogástalan mőködésre, a legmagasabb fokú megbízhatóságra, az egyszerő kezelésre, a magas szilárdság melletti kis súlyra, és a gazdaságos üzemeltetésre. Ha kérdései vannak, az alábbi lehetıségek segítségével érhetnek el minket: VOGEL & NOOT Landmaschinen GmbH & Co KG Grazerstraße 1 A-8661 WARTBERG i.m., AUSTRIA Telefon: Fax: (0) 3858 / Belsı értékesítés +43 (0) 3858 / Szerviz központ +43 (0) 3858 / Belsı értékesítés +43 (0) 3858 / Szerviz központ info@vogel-noot.net Minden érdeklıdésnél és rendelésnél meg kell adnia a gyártási évet, az eszköz számát és típusát. Ezeket a számok a típustáblába vannak ütve: Megkérjük Önt, hogy az eszköz üzembe helyezése elıtt figyelmesen olvassa át ezt a kezelési utasítást, és az ebben foglalt utasításokat tartsa be. Az utasítások figyelmen kívül hagyásából származó kár esetén a Gyártó kártérítést nem vállal.! Ebben a kezelési utasításban minden beállítást, melyek az Ön biztonságára vonatkoznak, a mellékelt jellel láttuk el! Tegyen meg mindent a biztonság érdekében, pl.: a kezelési utasítást adja tovább minden felhasználónak! 3

8 R e n d e l t e t é s s z e rő felhaszná l á s : A V&N Packer szántáselmunkáló kizárólag a szokásos mezıgazdasági területeken való alkalmazásra készült (rendeltetésszerő felhasználás). A rendeltetésszerő használathoz hozzátartozik, hogy a gyártó által elıírt üzemeltetési-, kezelési-, és karbantartási feltételeket is be kell tartani. A gépen történı önkényes változtatásokkal és az abból származó károkkal a Gyártó által vállalt garancia megszőnik!! Általános biztonsági- és baleset megelızési elıírások: 1) A Kezelési Utasítás elıírásain túl figyeljen az általános érvényő biztonsági- és baleset megelızési elıírásokra! 2) A felhasználó ruházata testhez simuló legyen. Zárt cipıt viseljen! 3) A munkaeszközök és építıelemek köszörülése, élesítése során különösen elıvigyázattal járjon el! - SÉRÜLÉSVESZÉLY! 4) Munkakezdés elıtt minden berendezést, szerkezeti egységet mőködıképessé kell tenni a traktoron és a szántáselmunkálón is! Munka közben ez már túl késı! 5) Részeknél, mint csatlakozó tengely, ezek csapszege stb. csak eredeti V&N alkatrészek alkalmazhatóak! 6) Hárompont csatlakozásnál a függesztı szerkezet kategóriáját mind a traktornál-, mind a hengernél figyelembe kell venni. 7) A munkagép fel- és lekapcsolása a traktorra vagy a traktorról különös figyelmet kíván! 8) A hárompont függesztıkarokat a fel- és lekapcsolás elıtt a használati utasítás szerinti állásba kell hozni, ekkor a váratlan emelés és süllyesztés kizárt! 9) A hárompont csatlakozás mőködtetésekor a traktor és a munkagép között illetéktelen személy nem állhat! 10) A traktor és a munkaeszköz között senki nem tartózkodhat, anélkül hogy a jármő elgurulás ellen rögzítıfékkel és/vagy kerékékkel biztosítva lenne! 11) Az eszköz közlekedési- és üzembiztonságát minden használatba vétel elıtt ellenırizni kell! 12) A munkagépet az elıírások szerint csatlakoztassa! A traktor menettulajdonságára, kormányozhatóságára és fékezhetıségére hatással van a munkagép elsısorban a tömegébıl adódóan. Ezért figyeljen a megfelelı kormányozhatóságra és fékezhetıségre! 13) Szélsı szállítási mérteknél figyelembe kell venni a vonatkozó közlekedési szabályokat! 14) Az eszköz szállítási helyzetében mindig figyeljen a traktor hárompont rudazatának szükséges oldalirányú rögzítésére! 15) Figyeljen a megengedhetı tengely-, támasztóterhelésre és az össztömegre! 16) Szállítás elıtt ellenırizze a környezetet (gyerekek)! 17) Kanyarodásnál vegye figyelembe a kinyúló rész szélességét és/vagy az eszköz lendítı tömegét! 4

9 18) Közlekedés közben a jármővet sohase hagyja el! 10) Segítı személy a munka és közúti szállítás során a munkaeszközön nem tartózkodhat! 20) Közúti közlekedés esetén be kell tartani a mindenkori KRESZ elıírásait. (Szállítási méret, Megvilágítás, Rendszám..) 21) Minden közúti közlekedés elıtt felül kell vizsgálni a közlekedés szempontjából fontos szerkezeti elemek esetleges sérülését, anyagkifáradását és mőködésbiztonságát. 22) A hidraulika tömlıket és csatlakozókat meg kell vizsgálni és jó állapotban kell tartani. 23) Mielıtt a traktort elhagynánk az eszközt, tegyük le a talajra, állítsuk le a motort és vegyük ki az indítókulcsot! 24) Figyeljen arra, hogy a szántáselmunkáló munka- és fordulási területén személyek ne tartózkodjanak! A kezelı személy felelıs a munkaterületen tartózkodó személyekért és állatokért! 25) Minden hidraulikus nyitású-zárású szerkezeti egységen található nyitó- és záróállás! 26) Az eszközt csak vízszintes, egyenletes, kemény talajra szabad letenni! BILLENÉSVESZÉLY! 27) Kezelési-, karbantartási- és beállítási munkák csak akkor végezhetıek el, ha a munkagép stabilan, a talajra engedve áll. 27) A matricákat, melyek a biztonsági tudnivalókat tartalmazzák, tisztán és olvashatóan kell tartani! Károsodás esetén ezeket cserélni kell! 27) Mindig hordjon biztonsági ruházatot! 27) Minden forgatható és (hidraulikusan) mozgatható alkatrészen található nyitott és zárt állás! A követési távolságot be kell tartani! Illetéktelen személyeket küldjön ki a veszélyterületrıl! 5

10 2. MŐSZAKI ADATOK VN Packer 700 mm-es győrőátmérıvel: TÍPUS: P140/700 1,40 m 752 kg Győrők száma: 17 TÍPUS: P160/700 1,60 m 823 kg Győrők száma: 19 TÍPUS: P180/700 1,80 m 923 kg Győrők száma: 21 TÍPUS: P200/700 2,00 m 1020 kg Győrők száma: 23 TÍPUS: P220/700 2,20 m 1090 kg Győrők száma: 25 6

11 VN Packer 800 mm-es győrőátmérıvel: TÍPUS: P165/800 1,65 m 1135 kg Győrők száma: 15 TÍPUS: P190/800 1,90 m 1245 kg Győrők száma: 17 TÍPUS: P220/800 2,20 m 1465 kg Győrők száma: 19 TÍPUS: P240/800 2,40 m 1575 kg Győrők száma: 21 TÍPUS: P260/800 2,60 m 1690 kg Győrők száma: 23 TÍPUS: P280/800 2,80 m 1805 kg Győrők száma: 25 TÍPUS: P300/800 3,00 m 1960 kg Győrők száma: 27 TÍPUS: P330/800 3,30 m 2075 kg Győrők száma: 29 TÍPUS: P350/800 3,50 m 2190 kg Győrők száma: 31 7

12 Fı részegységek: 1. Öntvény győrő 2. Feszítı rugó 3. Megfogó kar 4. Váz 5. KAT II. függesztés 8

13 3. ÜZEMBE HELYEZÉS 1. ábra: A packer részletei közelebbrıl 1. A szállítási helyzetbıl a szántás elmunkálót lerakjuk az eke elé. A szántóföldi használat elsı lépése a megfogó karok üzemi helyzetbe állítása. A kiszállításkor a karok függıleges helyzetben állnak. A biztosító csapszegek kivétele után tudjuk a karokat lehajtani munkahelyzetükbe. (1. ábra) A megfogó karok megfelelı magassága a feszítı orsó segítségével állítható be tökéletesen. A rugalmas kapcsolatot az orsóhoz kapcsolódó rugó biztosítja. A beállításkor ügyeljünk arra, hogy az eke megfogó karja minden esetben el tudja kapni az aktuális vonókarokat. Figyeljünk a szimmetriára, azaz a meg fogókarok egyforma hosszára, és beállítására mindkét oldalon. 2. ábra: A kar hosszának beállítása 9

14 2. A pontos hosszakat a 2. ábrán látható csavarok segítségével tudjuk beállítani. Ha a vontatókar rövid, akkor a megfogókar nem tudja azt elkapni, ellenkezı esetben, ha hosszú, beleütközik a vontató erıgépbe, megakadályozva a pontos kapcsolódást. A hosszában és dılésében már jól beállított vontatókar alsó pozícióját a 3. ábrán látható csavarral tudjuk biztosítani. 3. ábra 4. ábra: A megfogó fej 5. A 4. ábrán látható vonófej kialakítása olyan, hogy a terület egyenetlenségeibıl adódó esetleges eltéréseket kompenzálni tudja. Alakzata révén a vontatókar horog alakú részét rávezeti a vontató csapra. 10

15 A vontató csapok esetünkben hidraulikusan nyitnak egy darab egyszeres mőködéső hidraulikus kör segítségével automatikus zárásukról rugó gondoskodik. 6. A használat során, az elengedett vontatókarnak nem szabad jelentısen elmozdulni pozíciójából. A megfelelı helyzetet az 1. ábrán látható fékezı csavarral tudom rugalmasan, de mégis stabilan rögzíteni. 7. ábra: A kapcsolódás pillanata 11
