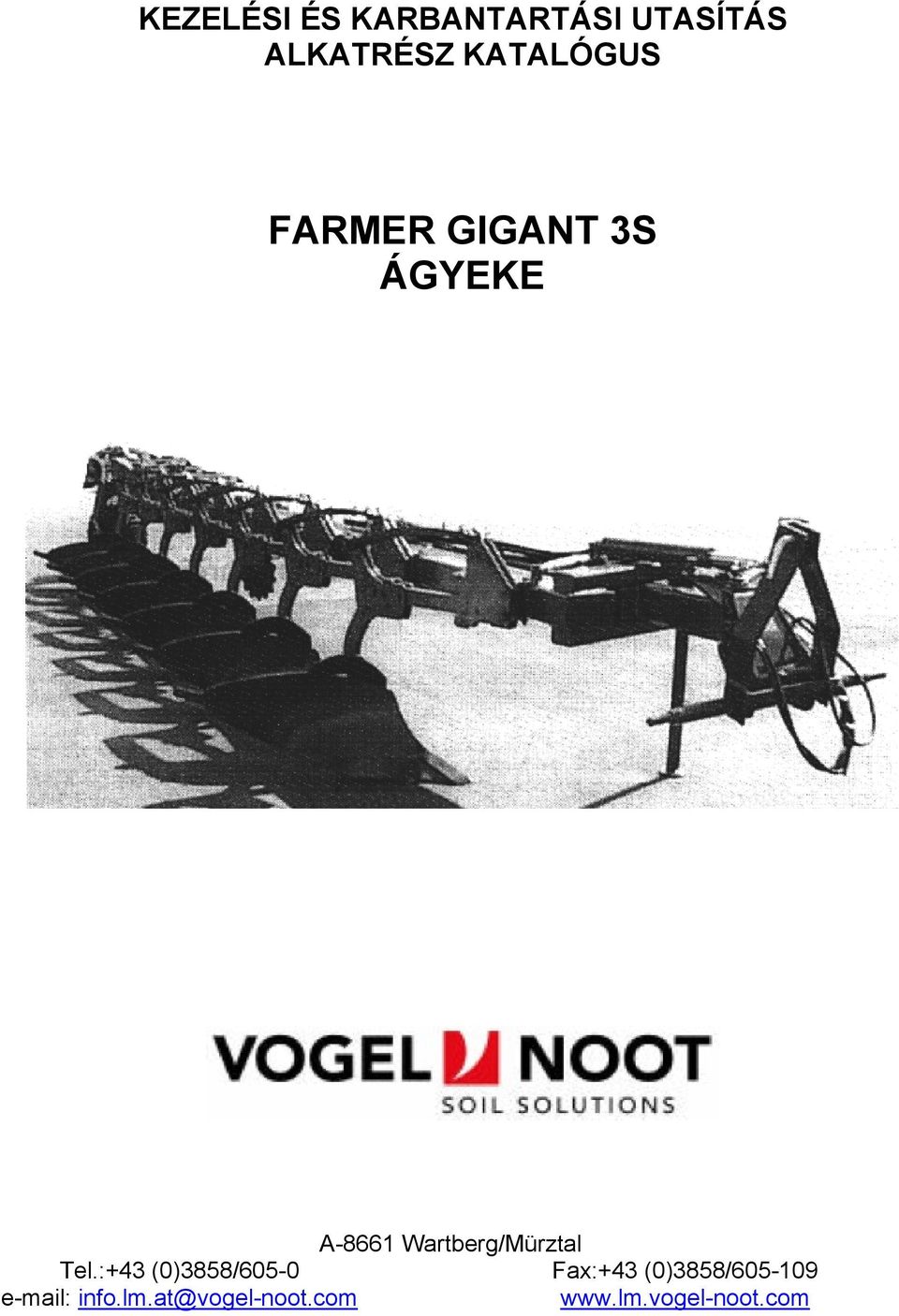

KEZELÉSI ÉS KARBANTARTÁSI UTASÍTÁS ALKATRÉSZ KATALÓGUS FARMER GIGANT 3S ÁGYEKE

Átírás

1 KEZELÉSI ÉS KARBANTARTÁSI UTASÍTÁS ALKATRÉSZ KATALÓGUS FARMER GIGANT 3S ÁGYEKE A-8661 Wartberg/Mürztal Tel.:+43 (0)3858/605-0 Fax:+43 (0)3858/

2

3 EU MEGFELELŐSÉGI NYILATKOZAT A Vogel&Noot garanciát vállal arra, hogy a jelen Kezelési és Karbantartási Utasításban bemutatott gép megfelel az Európai Unió 98/37/EEC Gépesítési Direktívájában megfogalmazott követelményeknek. A gép bárminemű utólagos, a Gyártóval nem egyeztetett, a biztonságos működést befolyásoló módosítása, átalakítása esetén a Gyártó által kiadott Megfelelőségi Nyilatkozat, illetve a garancia érvényét veszti. 1.) A GYÁRTÓ ADATAI VOGEL&NOOT LANDMASCHINEN GmbH & Co KG GRAZERSTRASSE 1 A-8661 WARTBERG i. M. VOGEL&NOOT MEZŐGÉPGYÁR KFT MOSONMAGYARÓVÁR KÜHNE EDE TÉR 2. H-9200 MOSONMAGYARÓVÁR 2.) A GÉP ADATAI Termék megnevezése: Típus Gyártási szám Gyártás éve FÉLIG FÜGGESZTETT ÁGYEKE GIGANT S 3. A KIADMÁNY HITELÉÜL: Aláíró: Dipl. Ing. (HTL) Ernst BRUNNER Műszaki igazgató. Aláírás

4

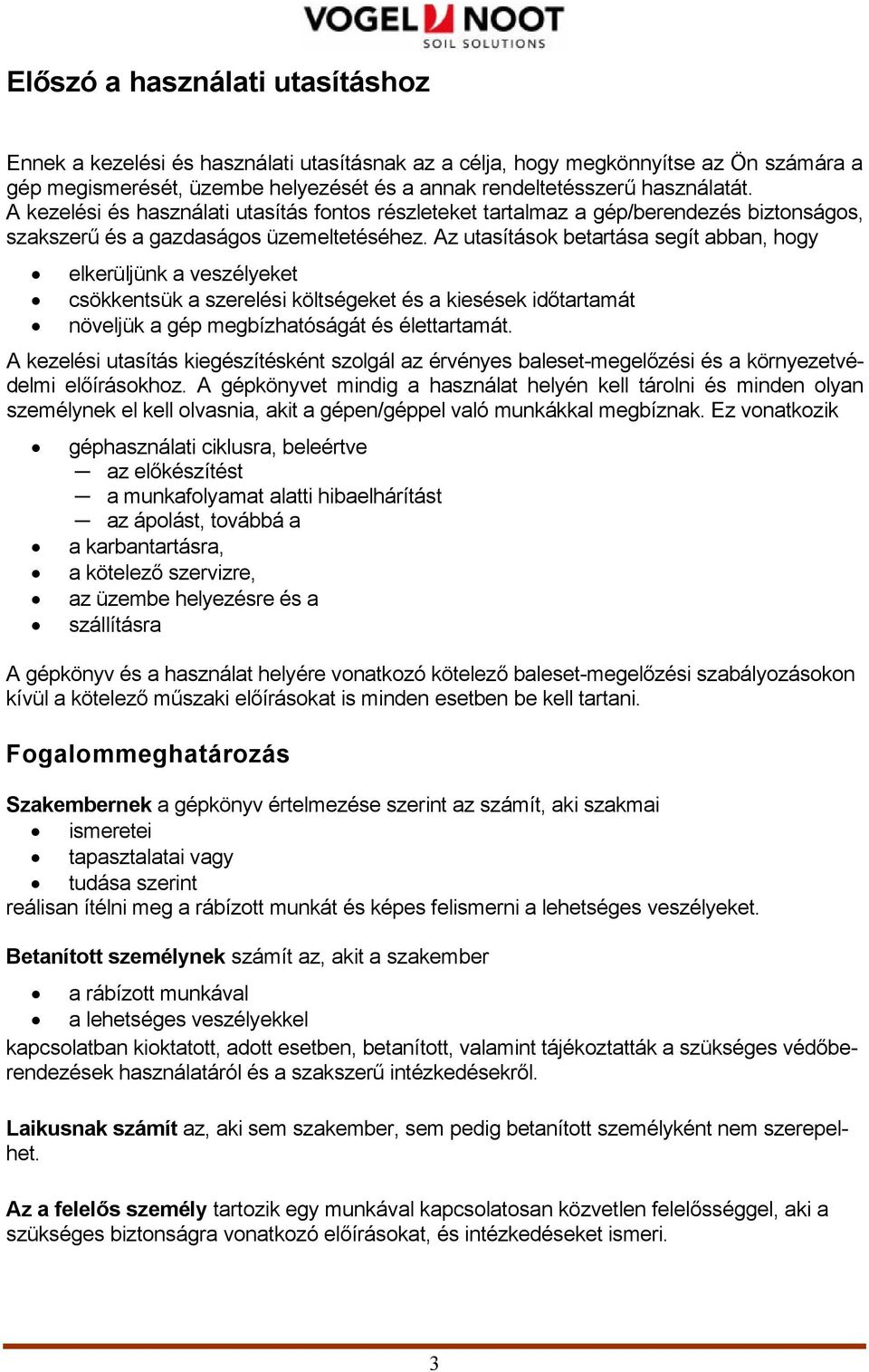

5 Előszó a használati utasításhoz Ennek a kezelési és használati utasításnak az a célja, hogy megkönnyítse az Ön számára a gép megismerését, üzembe helyezését és a annak rendeltetésszerű használatát. A kezelési és használati utasítás fontos részleteket tartalmaz a gép/berendezés biztonságos, szakszerű és a gazdaságos üzemeltetéséhez. Az utasítások betartása segít abban, hogy elkerüljünk a veszélyeket csökkentsük a szerelési költségeket és a kiesések időtartamát növeljük a gép megbízhatóságát és élettartamát. A kezelési utasítás kiegészítésként szolgál az érvényes baleset-megelőzési és a környezetvédelmi előírásokhoz. A gépkönyvet mindig a használat helyén kell tárolni és minden olyan személynek el kell olvasnia, akit a gépen/géppel való munkákkal megbíznak. Ez vonatkozik géphasználati ciklusra, beleértve az előkészítést a munkafolyamat alatti hibaelhárítást az ápolást, továbbá a a karbantartásra, a kötelező szervizre, az üzembe helyezésre és a szállításra A gépkönyv és a használat helyére vonatkozó kötelező baleset-megelőzési szabályozásokon kívül a kötelező műszaki előírásokat is minden esetben be kell tartani. Fogalommeghatározás Szakembernek a gépkönyv értelmezése szerint az számít, aki szakmai ismeretei tapasztalatai vagy tudása szerint reálisan ítélni meg a rábízott munkát és képes felismerni a lehetséges veszélyeket. Betanított személynek számít az, akit a szakember a rábízott munkával a lehetséges veszélyekkel kapcsolatban kioktatott, adott esetben, betanított, valamint tájékoztatták a szükséges védőberendezések használatáról és a szakszerű intézkedésekről. Laikusnak számít az, aki sem szakember, sem pedig betanított személyként nem szerepelhet. Az a felelős személy tartozik egy munkával kapcsolatosan közvetlen felelősséggel, aki a szükséges biztonságra vonatkozó előírásokat, és intézkedéseket ismeri. 3

6 4

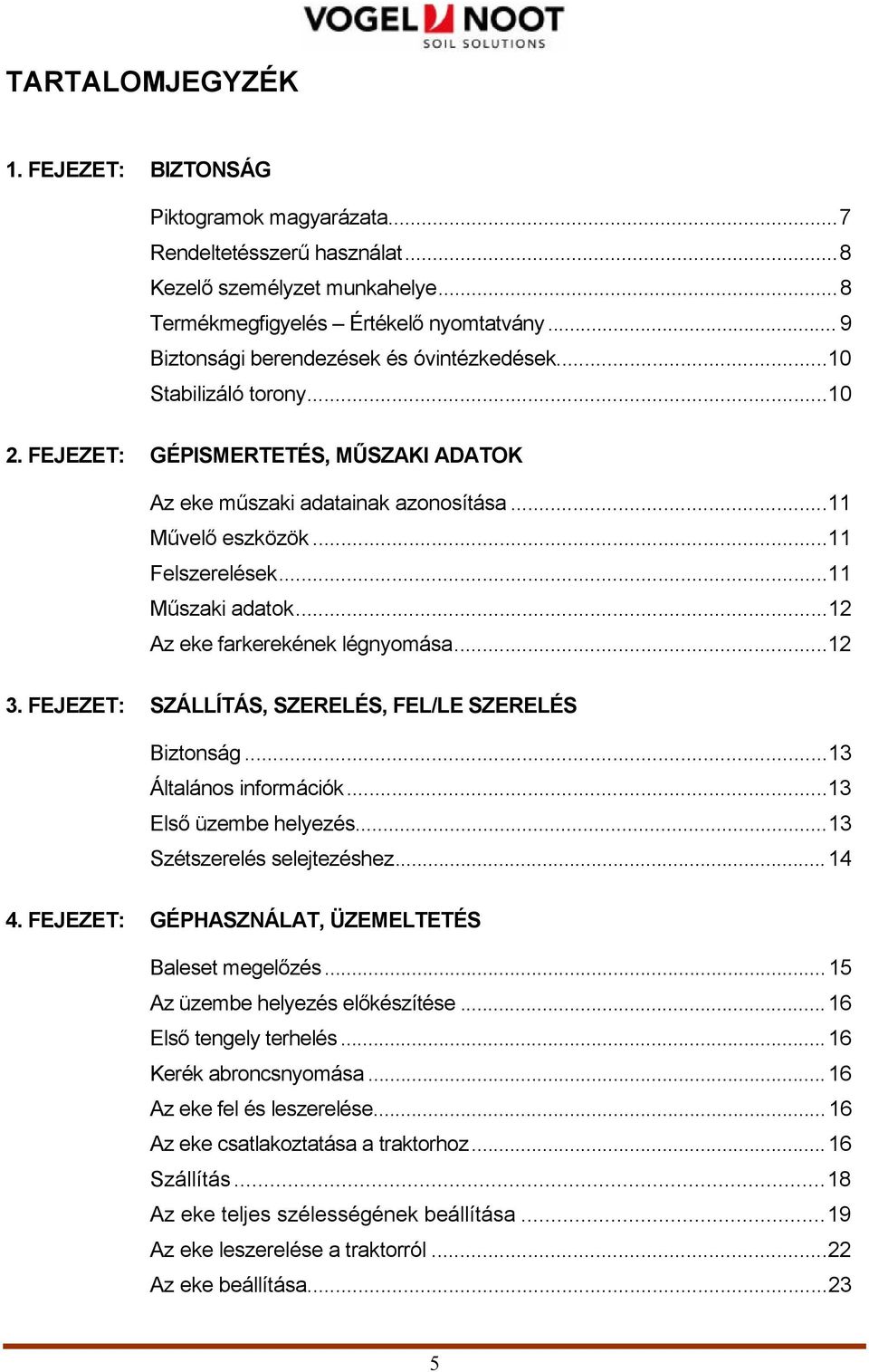

7 TARTALOMJEGYZÉK 1. FEJEZET: BIZTONSÁG Piktogramok magyarázata...7 Rendeltetésszerű használat...8 Kezelő személyzet munkahelye...8 Termékmegfigyelés Értékelő nyomtatvány... 9 Biztonsági berendezések és óvintézkedések...10 Stabilizáló torony FEJEZET: GÉPISMERTETÉS, MŰSZAKI ADATOK Az eke műszaki adatainak azonosítása...11 Művelő eszközök...11 Felszerelések...11 Műszaki adatok...12 Az eke farkerekének légnyomása FEJEZET: SZÁLLÍTÁS, SZERELÉS, FEL/LE SZERELÉS Biztonság...13 Általános információk...13 Első üzembe helyezés...13 Szétszerelés selejtezéshez FEJEZET: GÉPHASZNÁLAT, ÜZEMELTETÉS Baleset megelőzés Az üzembe helyezés előkészítése Első tengely terhelés Kerék abroncsnyomása Az eke fel és leszerelése Az eke csatlakoztatása a traktorhoz Szállítás...18 Az eke teljes szélességének beállítása...19 Az eke leszerelése a traktorról...22 Az eke beállítása

8 Fogásszélesség beállítása...23 Az eke durva beállítása a traktorhoz...25 Munkamélység beállítása...26 Kerék dőlés beállítása...26 Vontatási pont beállítása...27 Pontos fogásszélesség beállítása...28 Trágya leforgató...28 Tárcsás csoroszlya beállítása...30 Túlterhelés biztosítás...31 Nyírócsapos terhelésbiztosítás...31 Teljesen automatikus túlterhelés biztosítás laprugóval...32 Teljesen automatikus túlterhelés biztosítás hidraulikával...33 Olajnyomásos (hidro akkumulátor) kőbiztosítás FEJEZET: KARBANTARTÁS, JAVÍTÁS Általános ismeretek...35 Hidraulika rendszer nyomásának megszüntetése...36 Túlterhelés elleni biztosítás (Kőbiztosítás)...36 Nyírócsapszeges biztosítás...36 Teljesen automatikus túlterhelés elleni biztosítás laprugóval...36 Teljesen automatikus túlterhelés elleni biztosítás hidraulikával...36 Olajnyomásos (hidro akkumulátor) kőbiztosítás...38 Támasztó kerék csere...38 Karbantartási táblázat...39 Kenési terv...40 Kenési helyek...41 Üzemzavarok és hibaelhárítás...44 Alkatrészek és kopó alkatrészek

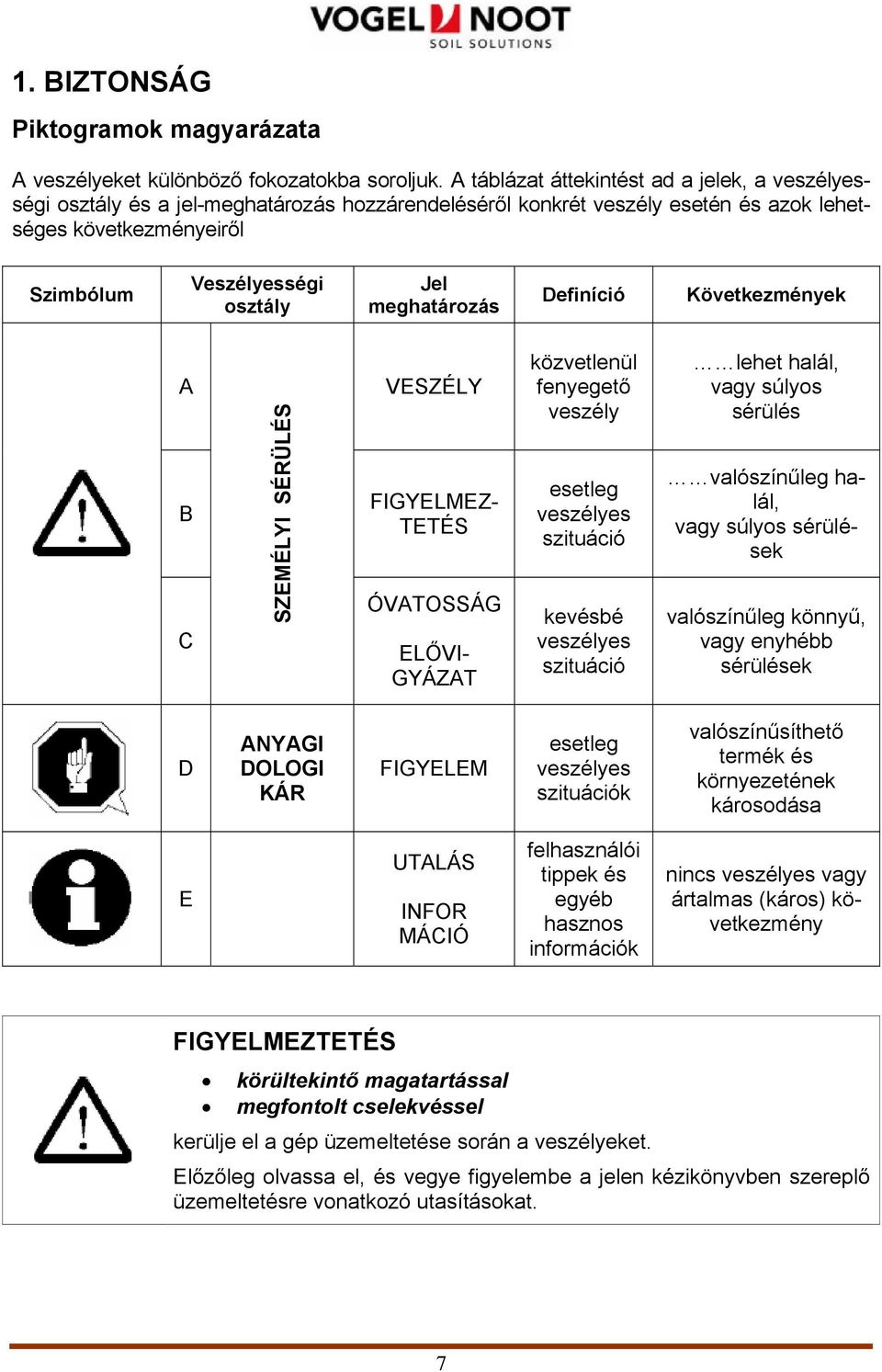

9 1. BIZTONSÁG Piktogramok magyarázata A veszélyeket különböző fokozatokba soroljuk. A táblázat áttekintést ad a jelek, a veszélyességi osztály és a jel-meghatározás hozzárendeléséről konkrét veszély esetén és azok lehetséges következményeiről Szimbólum Veszélyességi osztály Jel meghatározás Definíció Következmények A B C SZEMÉLYI SÉRÜLÉS VESZÉLY FIGYELMEZ- TETÉS ÓVATOSSÁG ELŐVI- GYÁZAT közvetlenül fenyegető veszély esetleg veszélyes szituáció kevésbé veszélyes szituáció lehet halál, vagy súlyos sérülés valószínűleg halál, vagy súlyos sérülések valószínűleg könnyű, vagy enyhébb sérülések D ANYAGI DOLOGI KÁR FIGYELEM esetleg veszélyes szituációk valószínűsíthető termék és környezetének károsodása E UTALÁS INFOR MÁCIÓ felhasználói tippek és egyéb hasznos információk nincs veszélyes vagy ártalmas (káros) következmény FIGYELMEZTETÉS körültekintő magatartással megfontolt cselekvéssel kerülje el a gép üzemeltetése során a veszélyeket. Előzőleg olvassa el, és vegye figyelembe a jelen kézikönyvben szereplő üzemeltetésre vonatkozó utasításokat. 7

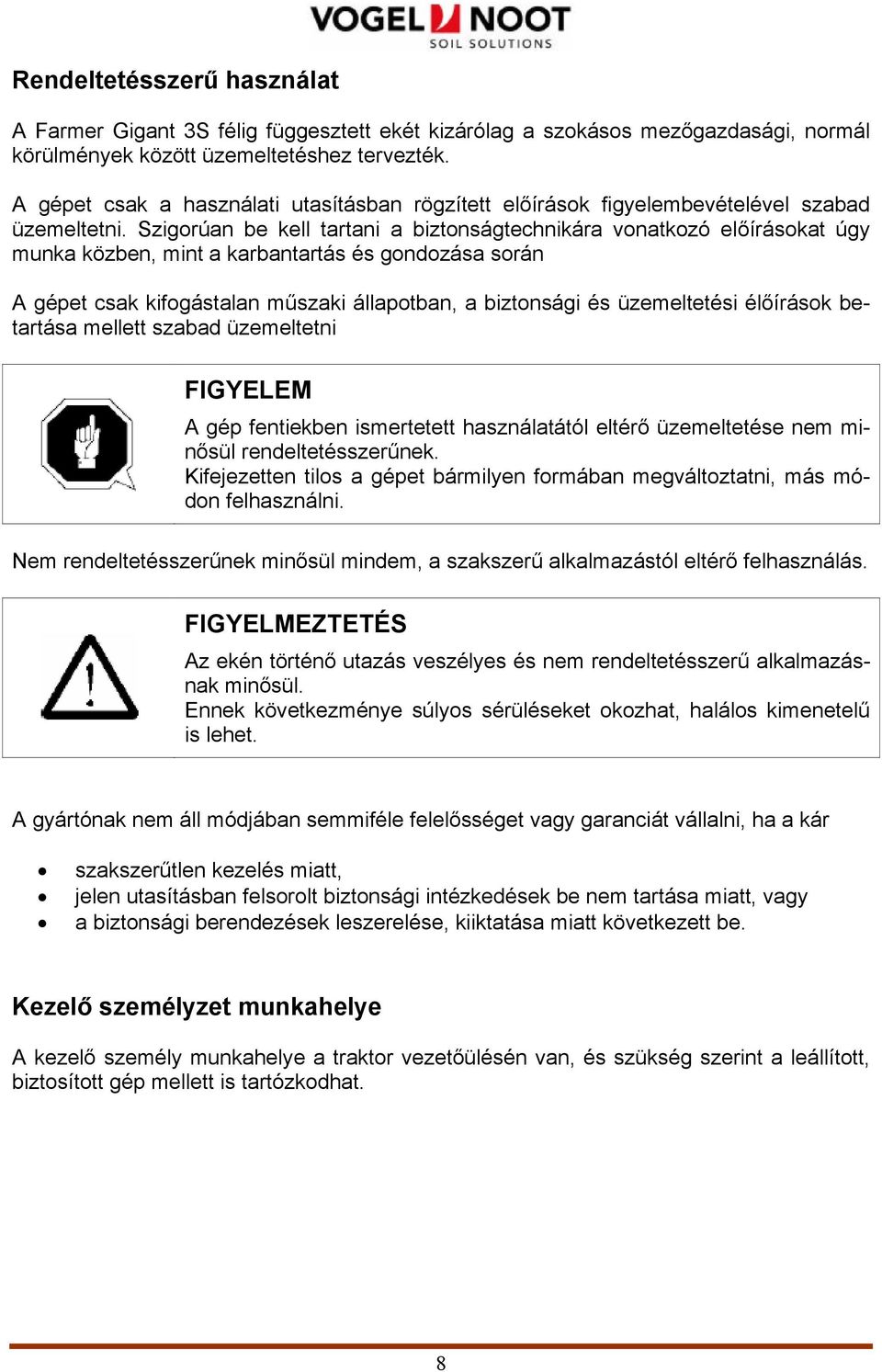

10 Rendeltetésszerű használat A Farmer Gigant 3S félig függesztett ekét kizárólag a szokásos mezőgazdasági, normál körülmények között üzemeltetéshez tervezték. A gépet csak a használati utasításban rögzített előírások figyelembevételével szabad üzemeltetni. Szigorúan be kell tartani a biztonságtechnikára vonatkozó előírásokat úgy munka közben, mint a karbantartás és gondozása során A gépet csak kifogástalan műszaki állapotban, a biztonsági és üzemeltetési élőírások betartása mellett szabad üzemeltetni FIGYELEM A gép fentiekben ismertetett használatától eltérő üzemeltetése nem minősül rendeltetésszerűnek. Kifejezetten tilos a gépet bármilyen formában megváltoztatni, más módon felhasználni. Nem rendeltetésszerűnek minősül mindem, a szakszerű alkalmazástól eltérő felhasználás. FIGYELMEZTETÉS Az ekén történő utazás veszélyes és nem rendeltetésszerű alkalmazásnak minősül. Ennek következménye súlyos sérüléseket okozhat, halálos kimenetelű is lehet. A gyártónak nem áll módjában semmiféle felelősséget vagy garanciát vállalni, ha a kár szakszerűtlen kezelés miatt, jelen utasításban felsorolt biztonsági intézkedések be nem tartása miatt, vagy a biztonsági berendezések leszerelése, kiiktatása miatt következett be. Kezelő személyzet munkahelye A kezelő személy munkahelye a traktor vezetőülésén van, és szükség szerint a leállított, biztosított gép mellett is tartózkodhat. 8

11 Termékmegfigyelés értékelő nyomtatvány Tisztelt Partnerünk! A törvény által előírt kötelezettségünknek megfelelően kötelesek vagyunk termékeinket kiszállítás után is figyelemmel kísérni. Elsősorban a/az: a megismétlődő hibás működést zavart okozó jelenségeket üzemeltetés, karbantartás közben egyéb, az ajánlott használattól eltérő jelenségeket szakszerűtlen nem biztonságos kezelést előforduló baleseteket egyéb szokatlan/váratlan jelenséget működtetést javító ötleteket, kívánságokat kérjük jelezni, az esetlegesen elvégzendő konstrukciós javítások, és/vagy módosítások érdekében, amelyek számunkra is nagyon fontosak lehetnek. Kérjük Önöket, hogy az ilyen esetlegesen előforduló eseteket/javaslatokat közöljék velünk. Ez az egyetlen lehetséges mód számunkra, hogy termékeinket esetlegesen javítsuk, hogy így még biztonságosabbá és megbízhatóbbá tegyük őket. DÁTUM ESEMÉNY MEGJEGYZÉS Címünk VOGEL & NOOT Landmaschienenfabrik Aktiengesellschaft A 8661 Wartberg i M. Grazerstraße 1 AUSTRIA Telefon: + 43 (0) 3858 / Fax + 43 (0) 3858 / info.lm.at@vogel-noot.com 9

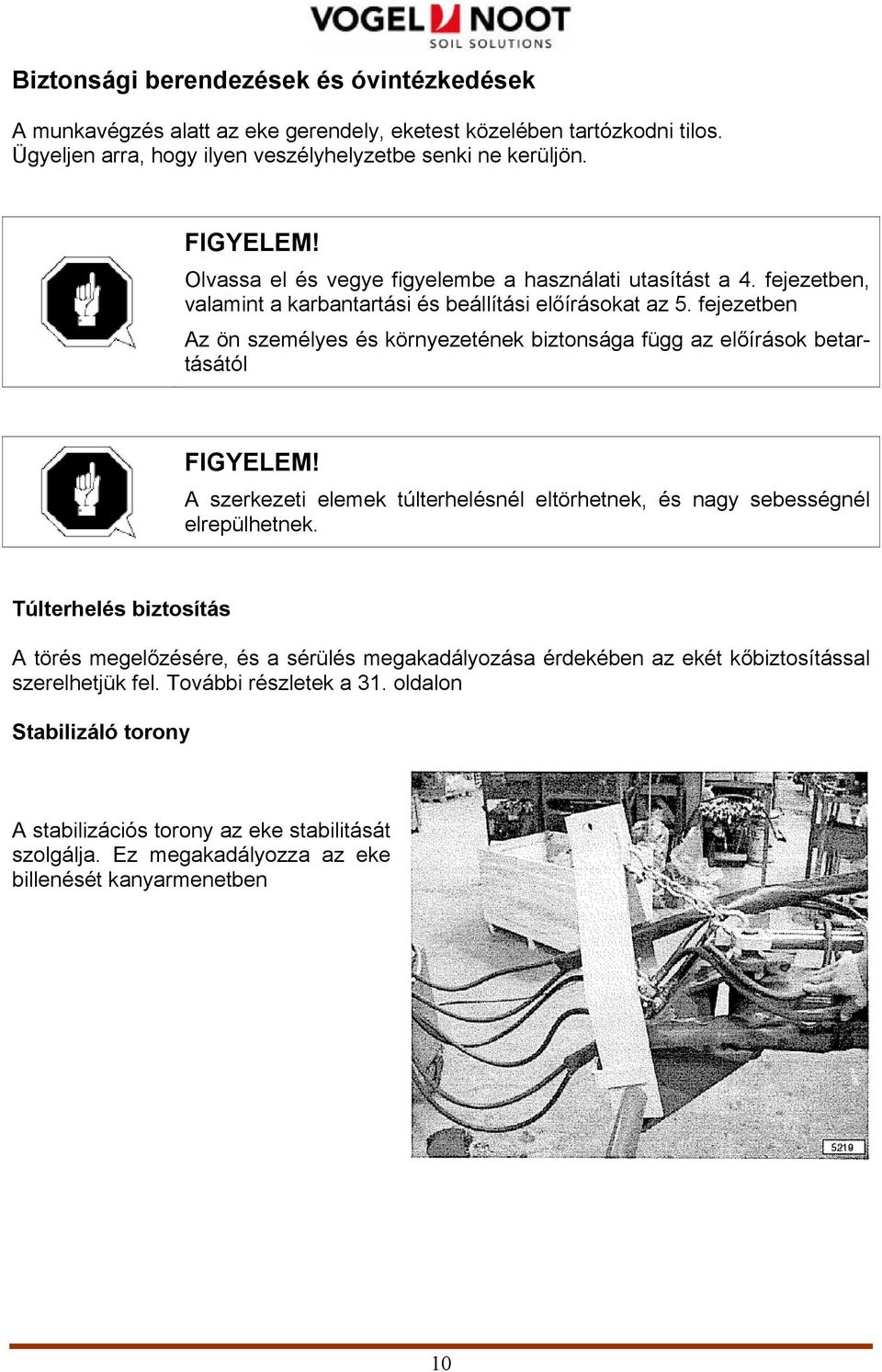

12 Biztonsági berendezések és óvintézkedések A munkavégzés alatt az eke gerendely, eketest közelében tartózkodni tilos. Ügyeljen arra, hogy ilyen veszélyhelyzetbe senki ne kerüljön. FIGYELEM! Olvassa el és vegye figyelembe a használati utasítást a 4. fejezetben, valamint a karbantartási és beállítási előírásokat az 5. fejezetben Az ön személyes és környezetének biztonsága függ az előírások betartásától FIGYELEM! A szerkezeti elemek túlterhelésnél eltörhetnek, és nagy sebességnél elrepülhetnek. Túlterhelés biztosítás A törés megelőzésére, és a sérülés megakadályozása érdekében az ekét kőbiztosítással szerelhetjük fel. További részletek a 31. oldalon Stabilizáló torony A stabilizációs torony az eke stabilitását szolgálja. Ez megakadályozza az eke billenését kanyarmenetben 10

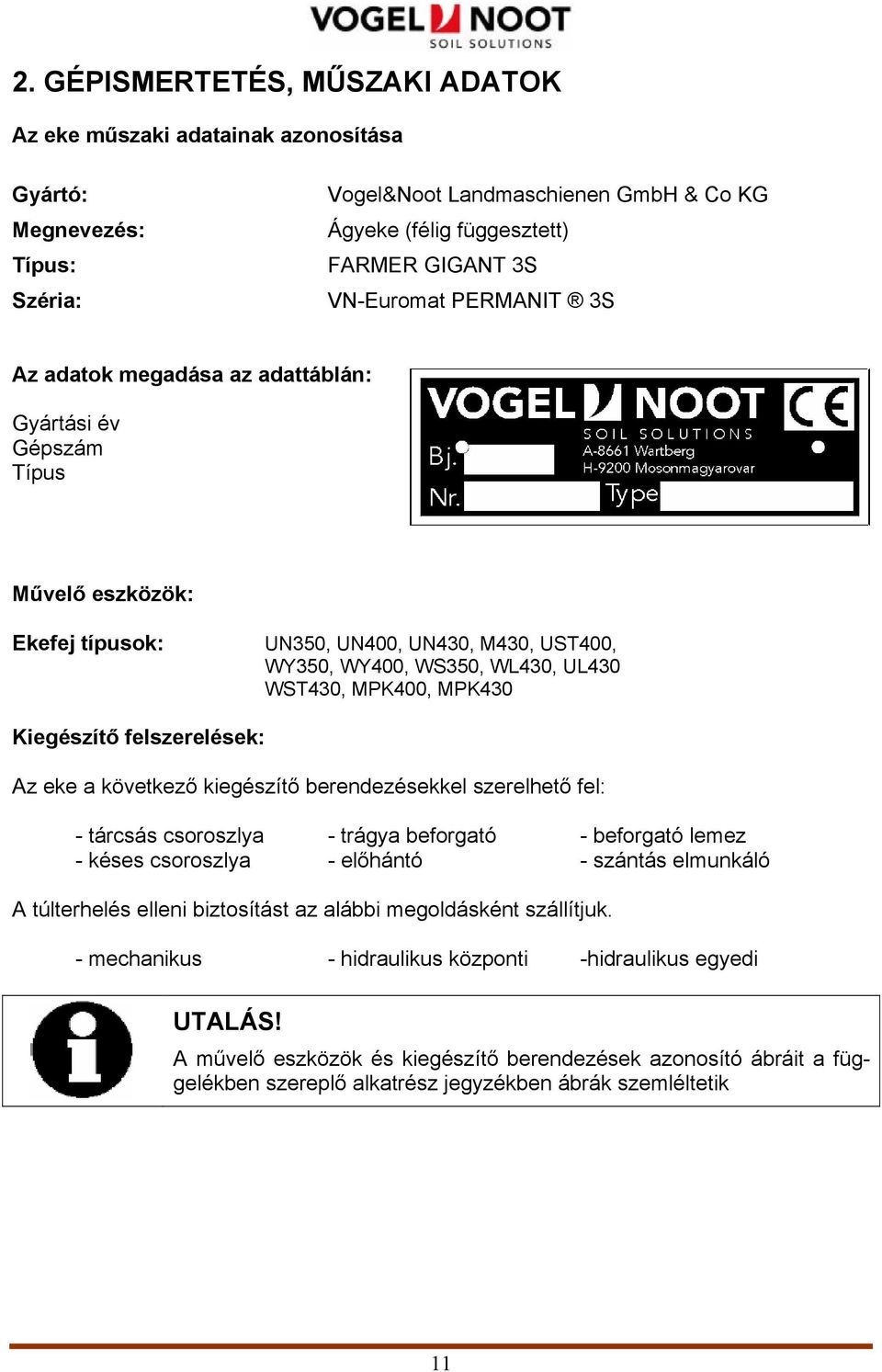

13 2. GÉPISMERTETÉS, MŰSZAKI ADATOK Az eke műszaki adatainak azonosítása Gyártó: Megnevezés: Típus: Széria: Vogel&Noot Landmaschienen GmbH & Co KG Ágyeke (félig függesztett) FARMER GIGANT 3S VN-Euromat PERMANIT 3S Az adatok megadása az adattáblán: Gyártási év Gépszám Típus Művelő eszközök: Ekefej típusok: UN350, UN400, UN430, M430, UST400, WY350, WY400, WS350, WL430, UL430 WST430, MPK400, MPK430 Kiegészítő felszerelések: Az eke a következő kiegészítő berendezésekkel szerelhető fel: - tárcsás csoroszlya - trágya beforgató - beforgató lemez - késes csoroszlya - előhántó - szántás elmunkáló A túlterhelés elleni biztosítást az alábbi megoldásként szállítjuk. - mechanikus - hidraulikus központi -hidraulikus egyedi UTALÁS! A művelő eszközök és kiegészítő berendezések azonosító ábráit a függelékben szereplő alkatrész jegyzékben ábrák szemléltetik 11

14 Műszaki adatok Kőbiztosítás kivitelezése Ekefej távolság Nyírócsap Automata mechanikus Hidraulikus egyedi 100 cm Fogás szélesség 36 / 40 / 44 / 48 cm Keretmagasság 72 / 78 cm 72 / 76 / 82 cm Kerekek belső távolsága cm Traktor teljesítmény a 5 ekefejjel 6 ekefejjel 7 ekefejjel 8 ekefejjel Le (KW) (88-117) ( ) ( ) ( ) Az eke súlya b ekefejjel 7-8 ekefejjel 1975 / / / / / / 2880 Az eke súlya b ekefejjel 7-8 ekefejjel 1925 / / / / / / 2805 a Maximálisan megengedhető traktor teljesítmény b Kg, Kiegészítő berendezések nélkül gerendely magasságtól és ekefej típustól függően Az eke farkerekének légnyomása Gyártó Méret Profil Keréknyomás Trelleborg 400 / 60 / 15,5 / 8PR Traktion 2,0 bar 12

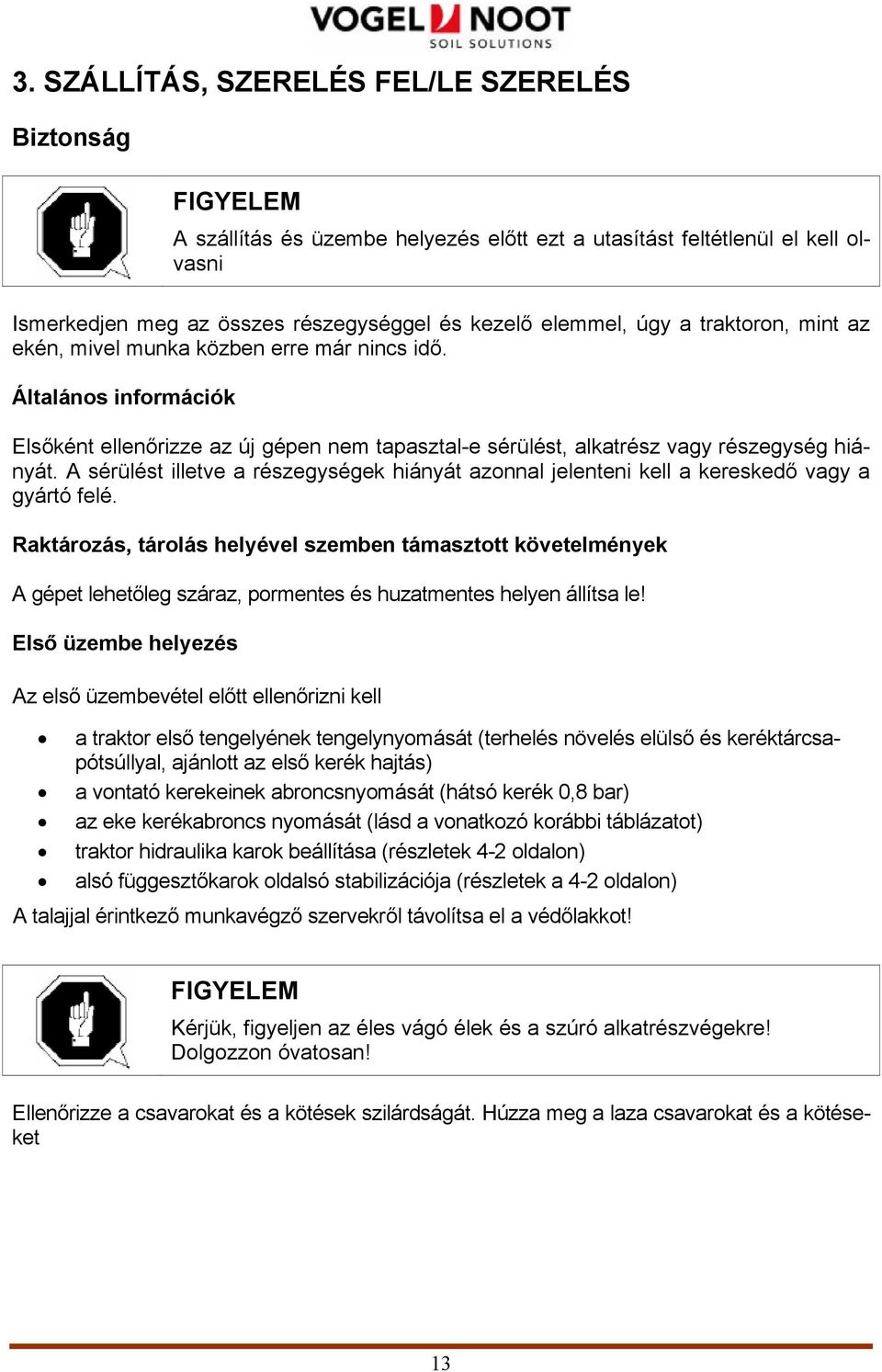

15 3. SZÁLLÍTÁS, SZERELÉS FEL/LE SZERELÉS Biztonság FIGYELEM A szállítás és üzembe helyezés előtt ezt a utasítást feltétlenül el kell olvasni Ismerkedjen meg az összes részegységgel és kezelő elemmel, úgy a traktoron, mint az ekén, mivel munka közben erre már nincs idő. Általános információk Elsőként ellenőrizze az új gépen nem tapasztal-e sérülést, alkatrész vagy részegység hiányát. A sérülést illetve a részegységek hiányát azonnal jelenteni kell a kereskedő vagy a gyártó felé. Raktározás, tárolás helyével szemben támasztott követelmények A gépet lehetőleg száraz, pormentes és huzatmentes helyen állítsa le! Első üzembe helyezés Az első üzembevétel előtt ellenőrizni kell a traktor első tengelyének tengelynyomását (terhelés növelés elülső és keréktárcsapótsúllyal, ajánlott az első kerék hajtás) a vontató kerekeinek abroncsnyomását (hátsó kerék 0,8 bar) az eke kerékabroncs nyomását (lásd a vonatkozó korábbi táblázatot) traktor hidraulika karok beállítása (részletek 4-2 oldalon) alsó függesztőkarok oldalsó stabilizációja (részletek a 4-2 oldalon) A talajjal érintkező munkavégző szervekről távolítsa el a védőlakkot! FIGYELEM Kérjük, figyeljen az éles vágó élek és a szúró alkatrészvégekre! Dolgozzon óvatosan! Ellenőrizze a csavarokat és a kötések szilárdságát. Húzza meg a laza csavarokat és a kötéseket 13

16 A hárompont felfüggesztésnél alkalmazott csapszegek átmérőjének feltétlen illeszkedni kell a csatlakoztatásra kerülő elemek furataihoz. A traktor és a munkagép csatlakoztatásakor, a fel- és leszerelés előtt állítsa hidraulikus kezelő berendezést olyan helyzetbe, hogy az akaratlan emelés vagy leengedés kizárt legyen! Az ekét csak az eredeti rögzítő elemekkel rögzítse. FIGYELEM Mielőtt az ekét - szállítja, vagy - üzembe helyezi olvassa el figyelmesen a!. fejezet 15. oldalát Szétszerelés selejtezéshez Leszerelés, selejtezés utáni feldarabolás UTALÁS A kenőanyagok és hidraulika folyadékainak szakszerűtlen ártalmatlanítása súlyos környezetszennyezést okozhat. Ezeket az anyagokat veszélyes hulladékként kell kezelni. Semmi esetre se juttassa őket a lefolyóba, élővizekbe vagy talajvízbe! Ha a gépet ócskavasként kiselejtezik, akkor a hidraulikus folyadékot szakszerűen és környezetkímélő módon kell kezelni és tarolni. A kiselejtezett abroncsokat a kereskedő tárolja. FIGYELEM Szállításkor a biztonsági előírásoknak megfelelőes az összes hidraulika szelepet (csapot) el kell zárni. A hidraulikus kormányzás működtetése a szállítási művelet alatt veszélyes és ezért tilos! 14

17 4. GÉPHASZNÁLAT, ÜZEMELTETÉS Baleset megelőzés Kérjük, vegye figyelembe a jelen használati utasításban megadott utasításokon kívül az általánosan érvényes biztonsági és baleset megelőzési előírásokat. Viseljen testéhez szorosan simuló ruházatot és megfelelő cipőt. FIGYELEM Kérjük, ügyeljen az éles szélek, és hegyes tárgyak miatti veszélyekre! Fokozott sérülésveszély áll fenn. A traktor és az eke között senkinek sem szabad tartózkodnia anélkül, hogy a gépegységet ne biztosítottuk volna elmozdulás ellen rögzítő fékkel, és/vagy kerekek kiékelésével. A függesztőkarok külső távirányítójának működtetésekor ne lépjen a traktor és az eke közé. Minden üzemkezdet előtt ellenőrizze a gépcsoport forgalmi és üzembiztonságát! Azokat a matricákat, amelyek biztonsági utasításokra vonatkoznak, tisztán kell tartani. Sérülés esetén ezeket pótolni kell. FIGYELEM Minden hidraulikus munkahengernél súlyos zúzódást sérülést okozó veszélyhelyzet alakulhat ki.! Tartózkodjon a veszélyzónán kívül, hogy a sérülést elkerülje! A gépet csak vízszintes, egyenletes kemény talajon állítsa le, különben fennáll a felbillenés veszélye VESZÉLY Ha a gép körül gyerekek tartózkodnak, játszanak, számukra ez rendkívül veszélyes lehet Feltétlenül tartsa távol a gyerekeket a géptől. Biztosítsa a záró csapokat, szelepeket illetéktelen beavatkozás ellen. 15

18 Az üzembe helyezés előkészítése Első tengely terhelés Elegendő első tengely terhelést (első súlyok, keréktárcsa súlyok, homlokrakodó) érhetjük el, ez fokozza kormányzási biztonságot szállításnál, függesztett eke esetén megfelelő vonóerő átvitelt garantál az első tengelynél (összkerékhajtású traktoroknál) FIGYELEM Vigyázzunk az éles kanyarokban! Ügyeljünk a megfelelő távolságra a vontató és a gép között! Károsodás veszélye állhat fenn. Kerék abroncsnyomás Ügyeljen folyamatosan a helyesen beállított kerék abroncsnyomásra, tartsa be-különösen a hátsó kerekeknél- a gyártó által előírt értéket. A nyomásnak mindkét keréknél azonosnak kell lennie. Az eke fel és leszerelése UTALÁS Szabályozós hidraulika rendszerrel ellátott traktoroknál a szántásnál vonóerő vagy vegyes üzemmódot használjunk. A fel és leszerelés helyzet szabályozással történjen. Az eke csatlakoztatása a traktorhoz Abból induljunk ki, hogy Ön kiválóan ismeri a traktor kezelését, különösen annak hidraulika rendszerét. Kérjük tanulmányozza a traktor kezelési utasítását, ha ebben bizonytalan. A munkahelyzetben leállított ekét a következőképpen kell a vontatóhoz csatlakoztatni: A csatlakoztatási tengely átmérőjének (csapszeg átmérő) 36mm-nek kell lenni Állítsa a traktor hidraulika berendezését helyzetszabályozás pozícióba 16

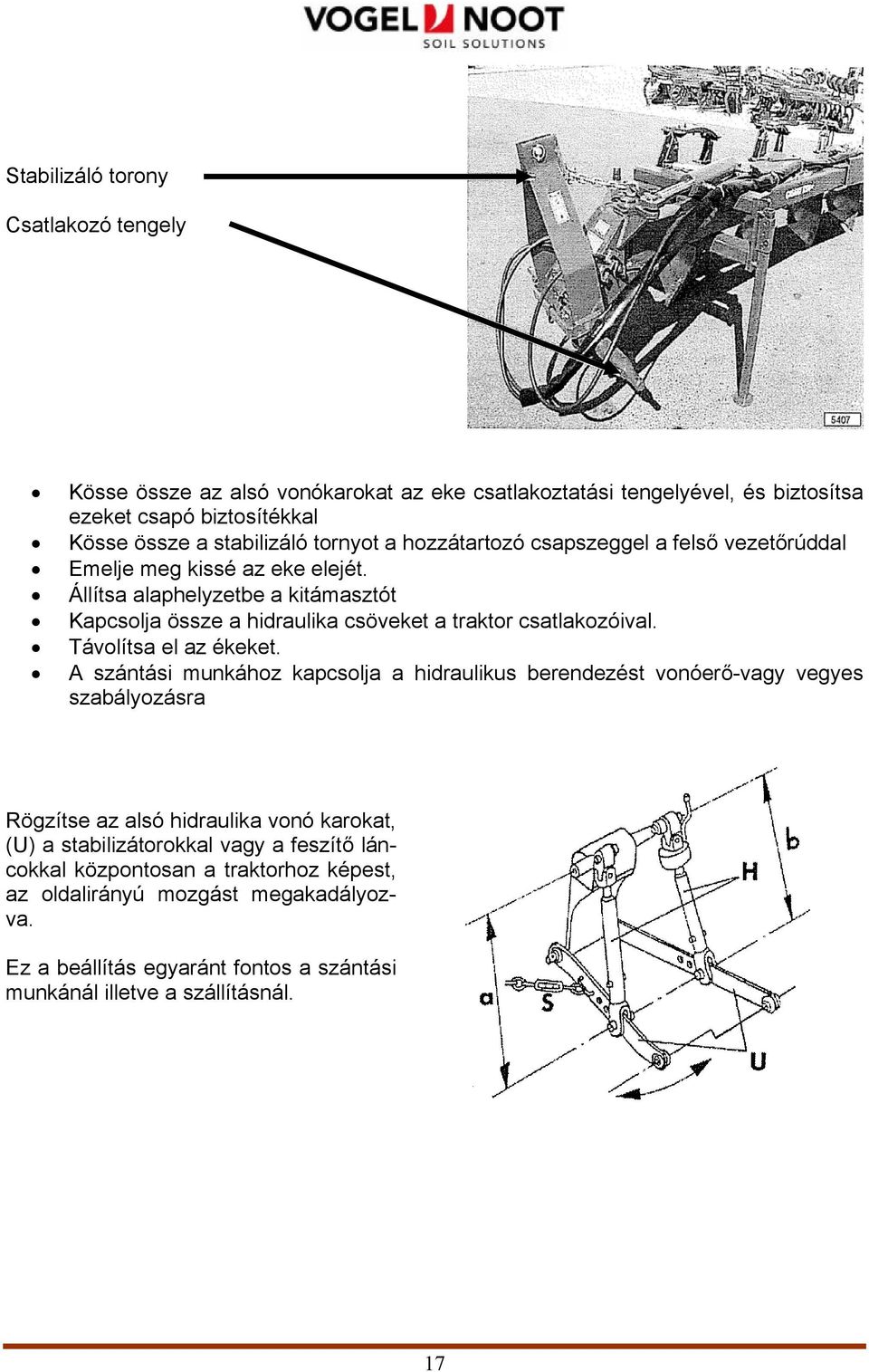

19 Stabilizáló torony Csatlakozó tengely Kösse össze az alsó vonókarokat az eke csatlakoztatási tengelyével, és biztosítsa ezeket csapó biztosítékkal Kösse össze a stabilizáló tornyot a hozzátartozó csapszeggel a felső vezetőrúddal Emelje meg kissé az eke elejét. Állítsa alaphelyzetbe a kitámasztót Kapcsolja össze a hidraulika csöveket a traktor csatlakozóival. Távolítsa el az ékeket. A szántási munkához kapcsolja a hidraulikus berendezést vonóerő-vagy vegyes szabályozásra Rögzítse az alsó hidraulika vonó karokat, (U) a stabilizátorokkal vagy a feszítő láncokkal központosan a traktorhoz képest, az oldalirányú mozgást megakadályozva. Ez a beállítás egyaránt fontos a szántási munkánál illetve a szállításnál. 17

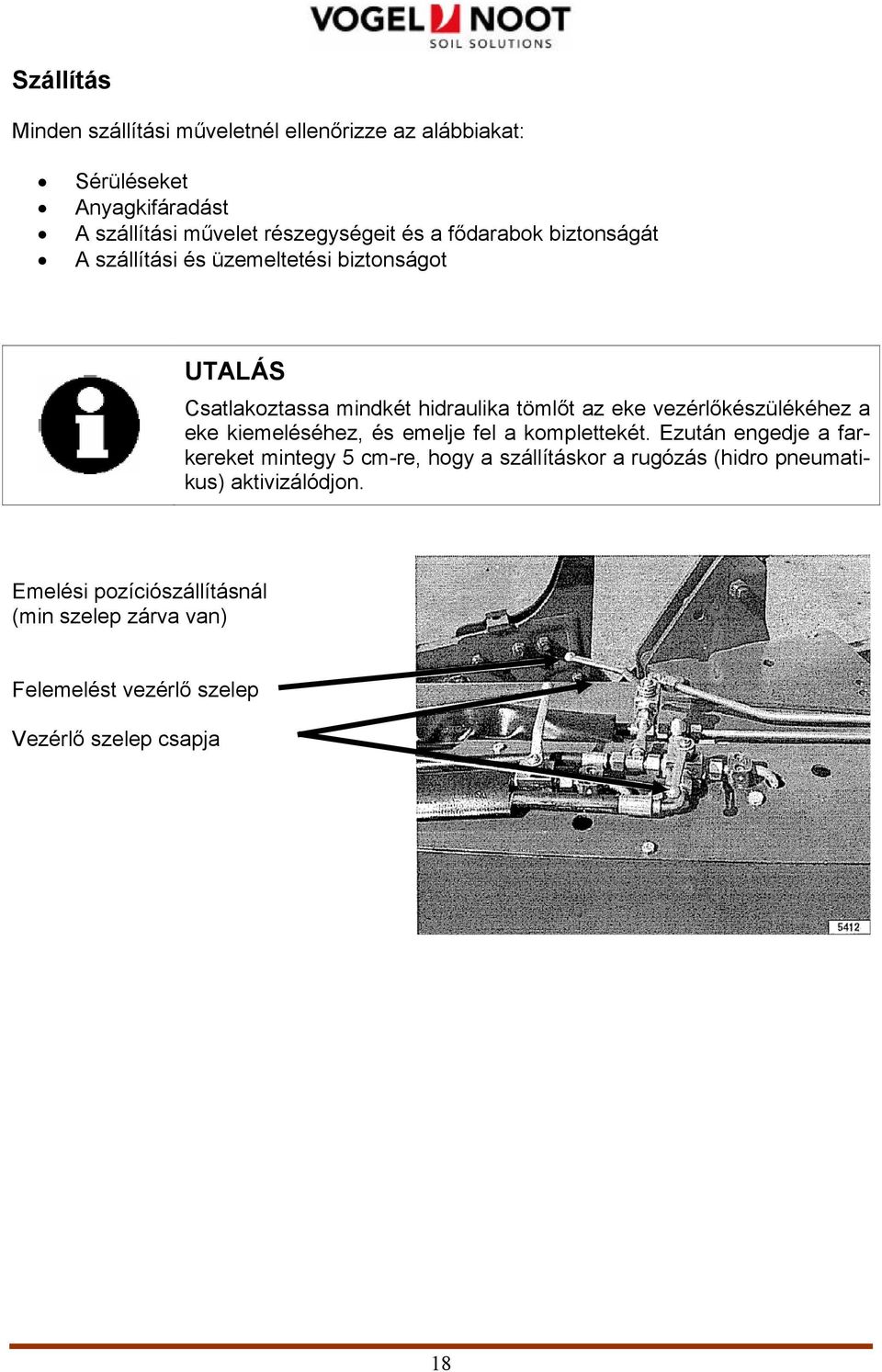

20 Szállítás Minden szállítási műveletnél ellenőrizze az alábbiakat: Sérüléseket Anyagkifáradást A szállítási művelet részegységeit és a fődarabok biztonságát A szállítási és üzemeltetési biztonságot UTALÁS Csatlakoztassa mindkét hidraulika tömlőt az eke vezérlőkészülékéhez a eke kiemeléséhez, és emelje fel a komplettekét. Ezután engedje a farkereket mintegy 5 cm-re, hogy a szállításkor a rugózás (hidro pneumatikus) aktivizálódjon. Emelési pozíciószállításnál (min szelep zárva van) Felemelést vezérlő szelep Vezérlő szelep csapja 18

21 A kiemelést a középső kormányhidraulika működtetésével is kezdeményezheti. Ehhez állítsa be a szelepeket a alant látható kének megfelelően. Szelepek beállítása a farkeréknél történő emelésnél a vezérlő hidraulika segítségével Az eke teljes szélességének beállítása Elfordulás a nyíl irányában mintegy 10 Elfordulást s mutató (Z) mutatja Szállítási üzemmódnál a farkerék a nyíl irányába elfordulhat, amit Ön a mutató állásán keresztül tud ellenőrizni. Haladjon Ön legalább 10 métert egyenesen. Ekkor az eke automatikusan eléri a szállítási beállítást. Ha az eke teljes szélessége túl nagy, járjon el az alábbiak szerint. Zárja el az irányító hidraulika vezérlőszelepét, nyissa ki a Kormányzás mindkét szelepét (lásd a felső képet) és mozdítsa el a farkereket a kívánt irányba. 19

22 Abban az esetben, ha az Ön ekéje kormányzárral van felszerelve, állítsa be a farkereket a kormányzár elfordításával. Haladjon lassan 10 métert egyenesen, és ellenőrizze a teljes szélességet. A kormányhidraulika és a kiemelő hidraulika szelepei nyitott helyzetben vannak Ha ez a beállítás megfelelő, zárja el a szelepeket a szállítás közben alapvető biztonság érdekében. Lásd a 18. oldal képét FIGYELEM Külső vezérlőegységgel történő működtetéskor ne lépjen a traktor és a gép közé. Sérülés veszélye áll fenn! A traktor és a gép között senkinek sem szabad tartózkodnia anélkül, hogy mindkét gépet biztosítottuk volna elmozdulás ellen fékezéssel és/vagy ékek segítségével. Ügyeljen arra, a traktorhoz kapcsolt eke szállításánál, hogy a traktor hárompont felfüggesztő rudazata oldalsó mozgás ellen rögzítve legyen Az ekét szállító gépcsoport menettulajdonságait, a kormányzási és fékezési tulajdonságait befolyásolják a gépen elhelyezett pótsúlyok. Ügyeljen a megváltozott kormányzási és fékezési képességre. Kanyarokban figyeljen arra, hogy a felemelt és hosszan kilógó munkagép nagyobb íven mozdul el. Kanyarodás esetén ügyeljen a széles kanyarodási ívre, a megnövekedett lendítő tömegekre, valamint a gép magas súlypontjára. Menet közben soha ne hagyja el a vezető fülkét. A munkagépen való utazás munka közben és szállítási helyzetben egyaránt TILOS. 20

23 Vegye figyelembe a közúti forgalmi szabályzat szállítási méretekre vonatkozó előírásait Ügyeljen a megnövekedett tengely terhelésre, valamint a szokatlanul nagy összsúlyra. VESZÉLY Elindulás előtt ellenőrizze a gép közvetlen környezetét! Gyermekek és háziállatok különösen veszélyeztetettek! Közutak használatakor a közúti forgalmi szabályzat előírásait tartsa be! A traktor elhagyása előtt Engedje le a gépet a talajra Állítsa le a motort Húzza ki az indító kulcsot 21

24 Az eke leszerelése a traktorról. Engedje le a támasztólábat. Állítsa az ekét szilárd, egyenletes talajra. Kapcsolja át a hidraulikát helyzetszabályozásra. Engedje le az ekét, zárja el a záró csapot az emelő hidraulikánál. Biztosítsa a farkereket kitámasztó ékkel elmozdulás ellen. A traktor és a stabilizáló torony összekapcsolása (felső rúd összekapcsolása) Engedje le a az alsó hidraulika karokat addig, míg a felső rúd meg nem lazul. Szerelje le a felső rögzítő rudat a stabilizáló toronyról. Szüntesse meg a nyomást a hidraulika rendszerben. Állítsa le a motort és húzza ki az indítókulcsot. Kapcsolja szét a hidraulika tömlőket, helyezze fel a porvédő sapkákat. Szerelje/válassza szét az alsó vonókarokat az eke csatlakozó tengelyétől. UTALÁS Kerülje el a hidraulika olaj mindennemű szennyeződését A szennyeződés árt a hidraulikarendszernek, megrövidíti annak élettartamát. Tisztítsa meg a hidraulika csatlakozókat egy tiszta szálmentes ronggyal. Mindig helyezze fel a porvédő sapkákat 22

25 Az eke beállítása Fogászélesség beállítás Irányító henger Nyomtáv beállító henger, feszítő elem Egy új fogásszélességhez minden elemet újra bekell kézzel állítani. (Az ekevasnak nem szabad a talajra támaszkodni) Lazítsa meg a nagy csavart Vegye ki a beállító csavart, és fordítsa el az elemet a kívánt fogásszélesség pozícióba Helyezze vissza a csavart, és erőteljesen szorítsa meg azt Húzza meg ismét a nagy csavart (felső kép) Ismételje meg a meghúzást minden elemnél 23

26 UTALÁS A traktor kerekeinek (gumiabroncsok) belső pereme közötti távolságnak elöl, és hátul azonosnak kell lennie A nyomtáv beállító hidraulika tömlő porvédő sapkájának színe zöld Irányítás beállítása feszítőrúddal 24

27 Az eke durva beállítása a traktorhoz A traktor hátsó kerekeinek belső peremei közötti távolságot jelöljük A-val. Ez a távolság az első kerekeknél is ugyanennyi kell legyen. S1 Fogásszélesség az első ekefejnél S Fogásszélesség a többi ekefejnél A traktor hátsó kerekeinek belső pereme közötti távolság (A) figyelembevételével állítsa az első ekevas fogászélességét a többi ekevasnál adott értékre (S1=S), a fogásszélesség beállító munkahengerrel (L). A traktor jobb oldali kerekei a barázdában járnak. A szelepek állása a farkerék emeléskor, az irányító hidraulika munkahenger segítségével A nyomtáv beállító hidraulika tömlő porvédő sapkájának színe zöld Állítsa be a farkereket úgy, hogy a mutató a jelzéssel egybeessen. Farkerék a mutatóval, és az iránymutató jelzéssel. 25

28 Munkamélység beállítása Mélyebbre állítás Állítsa a szabályozó hidraulikát mélyebbre (vegye figyelembe a traktorkezelési utasítását) Állítsa a farkeréknél a gerendelyt is mélyebbre (a hidraulikus kiemelő henger segítségével) Sekélyebbre állítás Állítsa a szabályozó hidraulikát magasabbra (emelje meg az eke elejét) Állítsa a farkereket is magasabbra (emelje meg az ekegerendelyt hátul is) Kerékdőlés beállítása Az ekének munka közben vízszintesen kell állnia. Ennek érdekében a következők szerint állítsa be a kerékdőlést Állítsa be az emelő rudazatot (H) és az alsó vonókarok (U) magasságát és az alsó vonó rudak stabilitását a láncos feszítők segítségével Tehát rögzítse oldalirányban az alsó vonókarokat (U) a stabilizátorral vagy a feszítőlánccal a traktor középvonalában, az oldalirányú mozgás megakadályozása céljából

29 Vontatási pont beállítása Rögzítse oldalirányban az alsó vonókarokat (U) a stabilizátorral vagy a feszítőlánccal a traktor középvonalában, az oldalirányú mozgás megakadályozása céljából. Zug A traktornál munka közben semmiféle oldalirányú vonóerő nem ébredhet. Ezt az alsó vonókarok helyes beállításával lehet az alábbiak szerint biztosítani. A traktor húz a szántott oldal felé Lazítsa meg a csavart (S) és állítsa a traktor vonótengelyét, a szántott oldal felé A traktor húz a szántatlan oldal (tarló) felé Lazítsa meg a csavart (S) és állítsa a traktor vonótengelyét, a szántatlan oldal (tarló) felé A traktornál ébredő oldalirányú vonóerő kiküszöbölése Az eke beépített tengelye (A) Az eketengelyen (S) található rögzítő csavar FIGYELEM Az eketengely (A) furatokkal van ellátva, amelyeknek a beállításnál a csavarral (S) találkozni kell Ellenkező esetben az eredeti beállítás munka közben megváltozhat 27

30 Pontos fogásszélesség beállítása Nyomvonal beállító munkahenger vagy beállító (feszítő) rudazat (Z) Állítsa be a megfelelő szántási mélységet, és a nyomvonalat hidraulikus nyomvonal beállító munkahengerrel, illetve a beállító rudazattal a fogásszélességet az első ekefejnél (S1) úgy, hogy ez megfeleljen a hátsó ekefejek fogásszélességének Minden beállítás hatással van a többi már korábban elvégzett beállításra, ezért szükségessé válhat azok utólagos korrekciója. Trágya leforgató Állítsa be úgy az opcionálisan vásárolható trágyaleforgatót úgy, hogy annak munkamélysége a szántási mélység egyharmada legyen, ha nagyobb mennyiségű a betakarítási maradvány, lehetséges mélyebbre állítani. Ha a betakarítási maradvány túl nagy mennyisége a trágyaleforgatót zavarja, a két felerősítő csavar oldásával a trágyaleforgató eltávolítható. 28

31 Kiegészítésként beállítható még a barázda távolsága és szöge. Rögzítő kengyel (2 darab) Beállító csavarok (Barázdához viszonyított távolság beállítása) Rögzítő kengyel anyák Jelzés a trágyaleforgató mélységének beállításához Rögzítő csavarok a mélység és szögállás beállításához Trágya leforgató beállítása téglalap keresztmetszetű rögzítő szár esetén A magasság a beállítócsavar segítségével beállítható Állítsa be úgy az trágyaleforgatót úgy, hogy annak munkamélysége a művelési mélység egyharmada legyen Ha a trágyaleforgatót a túl sok szármaradvány zavarja, az könnyedén leszerelhető. 29

32 Tárcsás csoroszlya beállítása Állítsa a tárcsás csoroszlya mélységét a csavar (S1) oldásával, majd a lengőkart (S1) elmozdítva a megfelelő munka mélységig úgy, hogy a persely még ne érje el a talajt. A lengőkar beállításánál ügyeljen arra, hogy a fogazás a helyére ugorjon, majd ezután a csavart ismét erősen meghúzza. Csoroszlya állapotjelző (C) Ütköző (B) Csavar (S1) Lengőkar (A) Csavarok S2) és (S3) A tárcsának oldalsó távolságnak az eketestétől min. 1, max. 3 cm-nek kell lennie, és legalább a trágyabeforgató ekevas pereme felett kell elhelyezkednie. Ez a távolság a csoroszlya állapotjelzőjének (C) elforgatásával szabályozható. Az elfordítás a csavarok S1) és (S2) lazításával lehetséges. Állítsa be a csoroszlya oldalsó kilengését az ütköző (B) beállításával. 30

33 Túlterhelés biztosítás UTALÁS Csak eredeti nyírócsapos csavarokat használjunk! Más csavarok nem garantálják a szükséges biztonságot túl korán eltörnek sérüléseket okozhatnak a gépen Ezek az utalások minden túlterhelés biztosításra vonatkoznak Semmi esetre se szereljen be kisebb vagy nagyobb szilárdságú nyírócsapot, vagy rövidebb csapot, mert ezek nem felelnek meg a funkciójuknak és a biztonságot sem garantálják. Nyírócsapos terhelésbiztosítás A sérülés elleni védelmet túlterhelés esetén a V & N ekéknél nyírócsapok (1) beépítése biztosítja (1) Nyírócsap/csavar (2) Forgáspont csavar Teendők a biztosítócsavar (1) elnyíródása után Emelje fel az ekét Lazítsa meg a forgáspont csavart a sérült ekefejnél Távolítsa el a sérült nyírócsap részeket Lendítse vissza az eketestet alaphelyzetbe Szerelje a helyére az új nyírócsapot Húzza meg erősen a nyírócsap csavart (1) és a forgáspont csavart (2) 31

34 Teljesen automatikus túlterhelés biztosítás laprugóval (A) Állítócsavar (B) Rögzítő csavar (C) Rögzítő csavar (D) Forgáspont csavar (E) Rugó ütköző (F) Nyírócsap (G) Nyírócsaphoz tartozó forgáspont Amikor az ekefej egy akadályba ütközik, pl. kő, az ekefej szárával együtt a forgáspont körül (D) felfelé elfordul. Ezzel az elfordulással a laprugót összenyomja. Amint az akadályt az eke elhagyja, az ekefej felveszi az eredeti alaphelyzetet. A fenti művelet zavartalanul lezajlik úgy, hogy a gépegységnek nem kell megállnia. (NON- Stop) Az ábrán jelölt 710 mm-es értéknél kisebb távolságot tilos beállítani. FIGYELEM A szerkezeti elemek túlterhelés miatt eltörhetnek, és nagy sebességgel lerepülhetnek a gépről Ügyelni kell arra, hogy senki ne tartózkodjon az eke gerendelyének közelében Munka közben tilos az eke közvetlen közelében tartózkodni. Ügyeljen arra, hogy senkit ne tegyen ki veszélynek. 32

35 Teljesen automatikus túlterhelés elleni biztosítás hidraulikával (A) Állítócsavar (B) Rögzítő csavar (C) Rögzítő csavar (D) Forgáspont csavar (E) Ütköző (F) Nyírócsap (G) Nyírócsaphoz tartozó forgáspont Amikor az ekefej egy akadályba ütközik, pl. kő, az ekefej szárával együtt a forgáspont körül (D) felfelé elfordul. Ezzel az elfordulással az ekefej az előfeszített hidraulika munkahengert összenyomja. Amint az akadályt az eke elhagyja, az ekefej a hidraulika henger nyomásának hatására felveszi az eredeti alaphelyzetet. A fenti művelet zavartalanul lezajlik úgy, hogy a gépegységnek nem kell megállnia. (NON- Stop) Olajnyomásos (hidro akkumulátor) kőbiztosítás Az üzemi nyomást minden esetben a talajtól függően 90 és 140 bar nyomás értékek közé kell beállítani. VESZÉLY Amennyiben az előírt hidraulikanyomás a hidro akkumulátornál lecsökken, megszűnik a túlterhelés elleni biztosítás. Ez életveszélyes lehet Az üzemi nyomást csak a traktorról lekapcsolt ekénél szabad beállítani 33

36 Csatlakoztassa a nyomásszabályozó tömlő hosszú végét a hidraulikus hengerhez Csatlakoztassa a rövid végét a manométerrel a traktor hidraulikájához Olvassa le a manométerről a nyomást, és állítsa be a kívánt kioldó nyomást Zárja le az ekén a lezáró csapot A traktor hidraulikájával csökkentse le a nyomást a tömlőben Vegye le a tömlőt. UTALÁS előfeszítő nyomás 90 bar min. munkanyomás 90 bar max, munkanyomás 140 bar A gáznyomás oldalát kizárólag szakképzett személyzet szabályozhatja be. VESZÉLY A szerkezeti elemek túlterhelés miatt eltörhetnek, és nagy sebességgel lerepülhetnek a gépről. A hidro akkumulátornál egy zárt nagy nyomás alatt álló tartály. Ügyeljen arra, hogy senki se tartózkodjon a nyomás alatt álló tartály, és az automata hidraulikus terhelésbiztosító munkahengere közelében. Munka közben az ekegerendely, a hidro akkumulátor, és az automata hidraulikus túlterhelés ellen biztosító munkahengere közelében tartózkodni tilos Ügyeljen arra, hogy senki ne legyen veszélynek kitéve 34

37 5. KARBANTARTÁS, JAVÍTÁS Általános ismeretek FIGYELEM Olvassa el ezeket az utasításokat, mielőtt elkezdi a munkát Ügyeljen arra, hogy csak eredeti alkatrészek garantálják a gép zavartalan működését és hosszú élettartamát.. FIGYELEM A gépet csak a gyártó által szállított védőberendezésekkel szabad működtetni. A hidraulika hengereket csak illetékes személyek nyithatják ki A hárompont csatlakoztatásnál ügyelni kell arra, hogy az eke és a traktor összekapcsolásakor mindenkor az előírásnak megfelelő csapszeg átmérőt használjuk. Az eke és a traktor összeszerelésénél, szétkapcsolásánál óvatosan kell eljárni. Az eke fel és leszerelése előtt állítsa a kezelő berendezést olyan helyzetbe, hogy az emelés vagy a leengedés kizárt legyen. Rendszeresen ellenőrizze a hidraulika tömlőket, azok csatlakozásait, tartsa őket jó állapotban Karbantartást, szerelést, javítást és beállítási munkákat csak akkor szabad elvégezni, ha, A gépet munkahelyzetbe a földre leengedte A talajon biztonságosan kitámasztotta És a hidraulika nyomását megszüntette UTALÁS Olvassa el figyelmesen a traktor gyártójának gépkönyvét, hogy tudja, hogyan kell a hidraulikus rendszer nyomását megszüntetni. 35

38 FIGYELEM A hidro akkumulátorban tárolt energia szakszerűtlen beavatkozás esetén súlyos sérülést okozhat. Hidraulika rendszer nyomásának megszüntetése FIGYELEM Mielőtt a hidraulikus túlterhelés biztosító rendszerrel dolgozik, biztonságosan támassza alá az ekét, vagy gondoskodjon arról, hogy mereven a traktorhoz kapcsolódjon. Minden hidraulikus körben végzett munka elkezdése előtt meg kell szüntetni a rendszerben a nyomást. Túlterhelés elleni biztosítás (Kőbiztosítás) Nyírócsapos biztosítás Teljesen automatikus túlterhelés elleni biztosítás laprugóval Az adatokat lásd a 32. oldalon Teljesen automatikus túlterhelés elleni biztosítás hidraulikával Az adatokat lásd a 33. oldalon VESZÉLY A szerkezeti elemek túlterhelés miatt eltörhetnek, és nagy sebességgel lerepülhetnek a gépről. Ügyeljen arra, hogy senki se tartózkodjon a nyomás alatt álló tartály, és az automata hidraulikus terhelésbiztosító munkahengere közelében, illetve a gerendely mellett Munka közben a gerendely közelében, és a hidro akkumulátor és a hidraulikus munkahenger mellett tartózkodni tilos. 36

39 A hidraulikus kőbiztosítás (munkahenger, hidro akkumulátor, hidraulika tömlők, stb.) szerelési, karbantartási, javítási munkák elkezdése előtt szüntesse meg a rendszer nyomását. A hidraulikus túlterhelés ellen biztósító rendszernél mielőtt lecsökkenti a nyomást csatlakoztassa az ekét a traktorhoz vagy támassza ki tárolási helyzetbe FIGYELEM A hidro akkumulátorhoz tartozó rendszer magas nyomás alatt áll. Csak a nyomásmentesített rendszerrel kezdjen el dolgozni. UTALÁS A Non-Stop túlterhelés ellen biztosító rendszerek egyidejűleg nyírócsappal is fel vannak szerelve. Lásd a Túlterhelés biztosítás c. részt a 33. oldalon. 37

40 Olajnyomásos (hidro akkumulátor) kőbiztosítás gáz oldal hidraulika oldal KOMPAKT munkahenger rendszer hidraulika oldal gáz oldal Támasztó kerék cseréje Tehermentesítse a támasztókereket úgy, hogy az szabadon forgatható legyen Lazítsa meg a két tengelyrögzítő csavart Távolítsa el a kereket a villából Lazítsa meg azokat a csavarokat, amelyek összekötik a felnit a futó-tengellyel Cserélje ki a kereket Szerelje vissza fordított sorrendben a felnit és a tengelyrögzítő csavarokat 38

41 Karbantartási táblázat IDŐTARTAM Első használat után, majd minden 20. üzemóra után Naponta, használat után Naponta, használat közben Naponta, használat után Minden 10. üzemóra után Hetente ELVÉGZENDŐ MUNKA Ellenőrizzünk minden csavart stabilitásra, ha szükséges húzzuk meg őket Ellenőrizzük az ekevasakat és a kormánylemezeket, valamint az előhántót és csoroszlyát, azok kopását Cseréljük ki időben az elhasználódott szerszámokat, hogy ne sérüljön az eketest és a gerendely Ellenőrizzük a hidraulika tömlőit, a csatlakozókat, a tömlővégeket Mindig tartsuk tisztán a dugós csatlakozókat és a csatlakoztatásokat Mindig használjuk a védősapkákat Porózus, gyöngyöző, sérült tömlőket azonnal ki kell cserélni Alaposan tisztítsuk meg az ekét, és védjük a talajjal érintkező, koptatásnak kitett részeket savmentes zsírral korrózió ellen Zsírozza meg az összes kenési helyet a kenési tervnek megfelelően Lásd kenési terv 35. oldal Ellenőrizze és adott esetben szabályozza a támasztó kerék levegőnyomását. Előírt levegőnyomást lásd a 10. oldalon. Elöl, az ekén találhatók a karbantartási utasítások Lásd a Kenési tervet 40. oldal Lásd a Kenési helyek 41. oldal 39

42 Kenési terv 1 Első csatlakozó keret 2 Kőbiztosítás támaszték 3 Hátsó csatlakozó keret 4 Kiemelő henger 2x2 5 Kerék konzol felül 6 Kerékkonzol elöl 7.Kerék csapágy Az egyes kenési helyek képi megjelenítése a következő oldalakon látható. A kenési helyek az itt megnevezett helyzetszámokkal és kenési helyek megnevezéseivel találhatók meg. 40

43 Kenési helyek: Első csatlakozó keret (1) Kőbiztosítás támaszték (2) Ekefejenként egy zsírzószem Hátsó csatlakozó keret (3) 41

44 Kiemelő henger 2 Kerék konzol felül (5) 42

45 Kerékkonzol elöl (6) Kerékcsapágy mindkét oldalon (7) 43

46 Üzemzavarok és hibaelhárítás ZAVAR Az eke nem húz be Az eke nem éri el a kívánt munka mélységet Az eketest egyenlőtlen mélységben szánt Az eke egyenetlenül dolgozik Az eke igyekszik kitörni a tarló oldal irányába Az eke igyekszik kitörni a barázda oldal irányába A farkerék hidropneumatikus rugózása nem működik A hidraulikus kőbiztosítás nem működik, például a hidraulikus kőbiztosító mellett a nyírócsapok túl gyakran elnyíródnak. ELHÁRÍTÁS A tábla végén keresztbarázdát húzni Az ekevasat kicserélni vagy az ekevasra erősíthető orr elemet megfordítani/cserélni A tárcsás csoroszlyát és a trágya beforgatót magasabbra kell állítani A kerékdőlést csökkenteni Az eke mankó/far kerekét magasabbra állítani Az eke elejét hidraulikával lejjebb engedni Az ekevasat kicserélni vagy az ekevasra erősíthető orr elemet megfordítani/cserélni A kerékdőlést korrigálni A nyírócsapot kicserélni a sérült gerendely elemnél (A nyírócsap elnyíródott) A munkamélységet növelni A kerékdőlést csökkenteni Csúszó lap utólagos felszerelése A munkamélységet növelni A kerékdőlést növelni Az eke farkerekének irányítását korrigálni Az ekét emelje fel teljesen, majd engedje le 5 cm-t ebben a pozícióban (lásd 36. oldal) a gáznyomásnak 90 bar-nak kell lenni. Ellenőriztesse szakemberrel, szükség szerint utántölteni. A gáznyomásnak 90 bar-nak kell lenni a dugattyús energiatárolóban (hidroakkumulátor) (lásd 38. oldal) Ellenőriztesse szakemberrel, szükség szerint utántölteni. 44

47 Alkatrészek és kopó alkatrészek Ha ezzel kapcsolatban kérdések merülnek fel, kérjük keressen bennünket az alábbi címen: VOGEL & NOOT Landmashienen GmbH & CoKG Grazerstraße 1 A 8661 Wartberg i M. AUSTRIA Telefon Fax +43 (0) 3858 / értékesítés +43 (0) 3858 / központ +43 (0) 3858 / értékesítés +43 (0) 3858 / központ info.lm.at@vogel-noot.com Minden kérdés és megrendelés esetén kérjük megadni gyártás éve gép száma eke típusa Ezek az adatok a gép alvázára szerelt adattáblán találhatók. UTALÁS Kizárólag az eredeti alkatrészek biztosítják a megfelelő működést, hoszszú élettartamot és a biztonságos munkát 45
