VIESMANN. Műszaki adatlap A rendelési számokat és az árakat lásd az árjegyzékben VITODENS 300-W. 3,8-35,0 kw. Vitotecdosszié,7.

Átírás

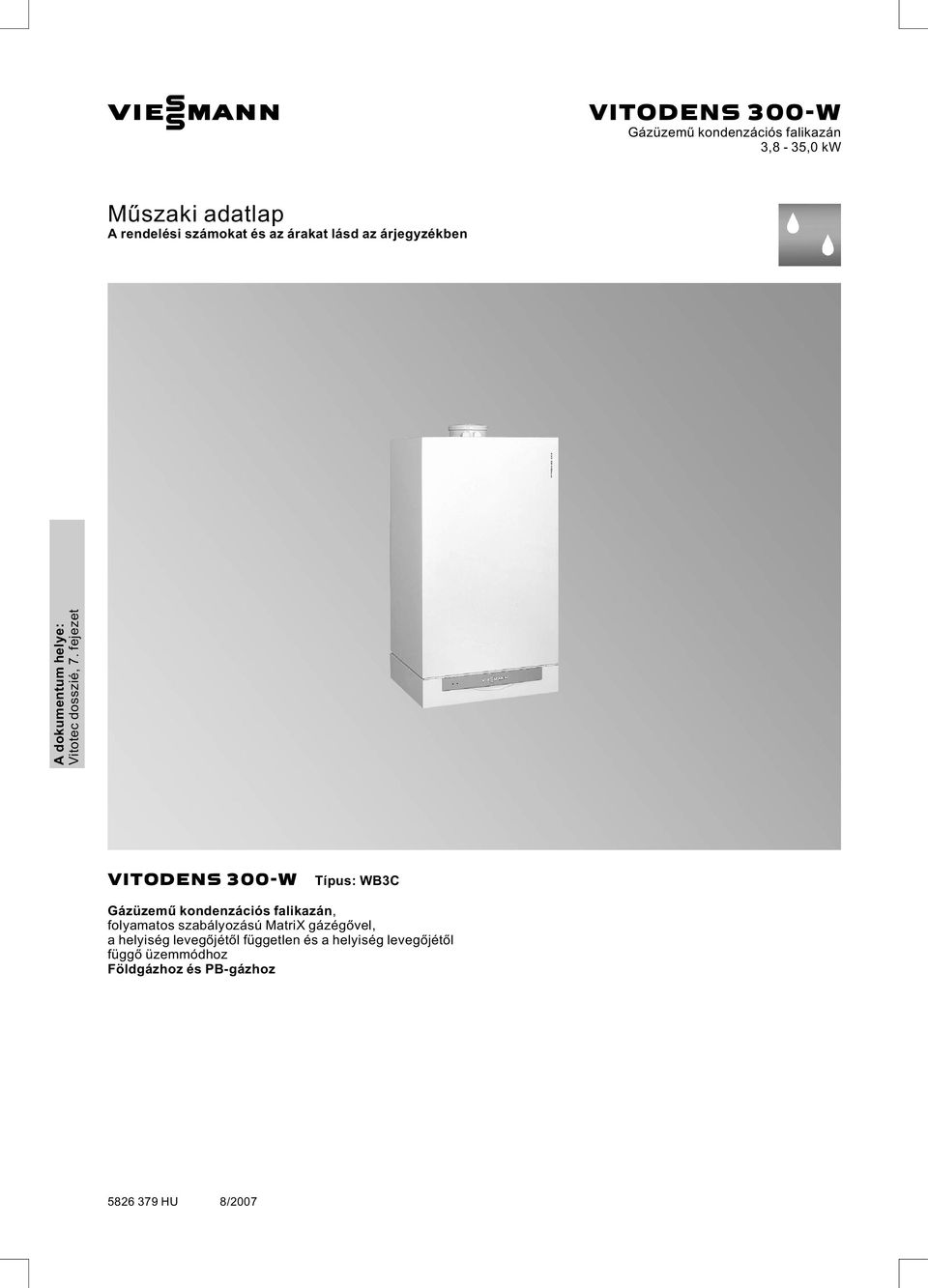

1 VIESMANN VITODENS 300-W Gázüzemű kondenzációs falikazán 3,8-35,0 kw Műszaki adatlap A rendelési számokat és az árakat lásd az árjegyzékben A dokumentum helye: Vitotecdosszié,7.fejezet VITODENS 300-W Típus: WB3C Gázüzemű kondenzációs falikazán, folyamatos szabályozású MatriX gázégővel, a helyiség levegőjétől független és a helyiség levegőjétől függő üzemmódhoz Földgázhoz és PB-gázhoz 8/2007

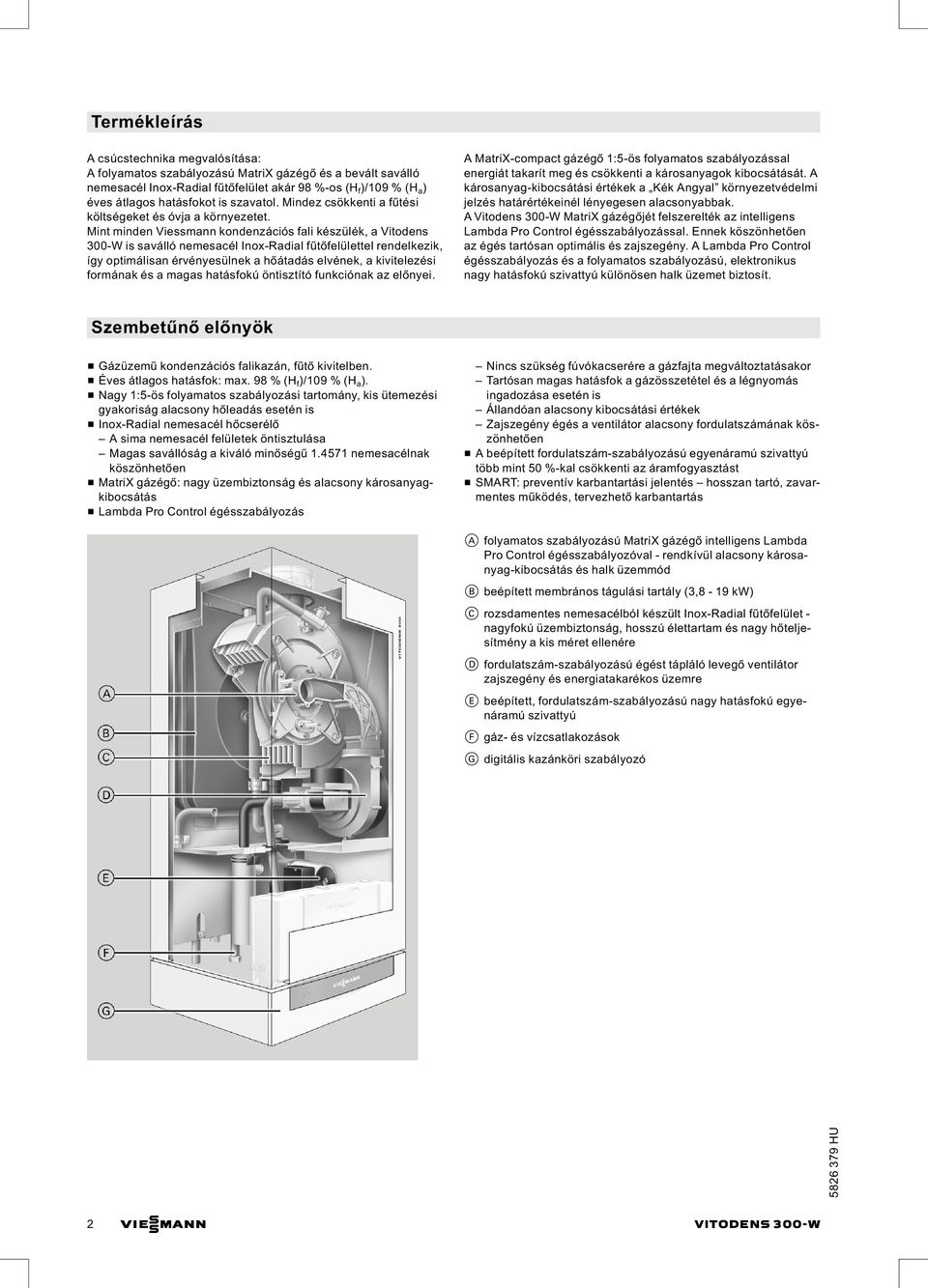

2 Termékleírás A csúcstechnika megvalósítása: A folyamatos szabályozású MatriX gázégő és a bevált saválló nemesacél Inox-Radial fűtőfelület akár 98 %-os (H f )/109 % (H a ) éves átlagos hatásfokot is szavatol. Mindez csökkenti a fűtési költségeket és óvja a környezetet. Mint minden Viessmann kondenzációs fali készülék, a Vitodens 300-W is saválló nemesacél Inox-Radial fűtőfelülettel rendelkezik, így optimálisan érvényesülnek a hőátadás elvének, a kivitelezési formának és a magas hatásfokú öntisztító funkciónak az előnyei. A MatriX-compact gázégő 1:5-ös folyamatos szabályozással energiát takarít meg és csökkenti a károsanyagok kibocsátását. A károsanyag-kibocsátási értékek a Kék Angyal környezetvédelmi jelzés határértékeinél lényegesen alacsonyabbak. A Vitodens 300-W MatriX gázégőjét felszerelték az intelligens Lambda Pro Control égésszabályozással. Ennek köszönhetően az égés tartósan optimális és zajszegény. A Lambda Pro Control égésszabályozás és a folyamatos szabályozású, elektronikus nagy hatásfokú szivattyú különösen halk üzemet biztosít. Szembetűnő előnyök & Gázüzemű kondenzációs falikazán, fűtő kivitelben. & Éves átlagos hatásfok: max. 98 % (H f )/109 % (H a ). & Nagy 1:5-ös folyamatos szabályozási tartomány, kis ütemezési gyakoriság alacsony hőleadás esetén is & Inox-Radial nemesacél hőcserélő A sima nemesacél felületek öntisztulása Magas savállóság a kiváló minőségű nemesacélnak köszönhetően & MatriX gázégő: nagy üzembiztonság és alacsony károsanyagkibocsátás & Lambda Pro Control égésszabályozás Nincs szükség fúvókacserére a gázfajta megváltoztatásakor Tartósan magas hatásfok a gázösszetétel és a légnyomás ingadozása esetén is Állandóan alacsony kibocsátási értékek Zajszegény égés a ventilátor alacsony fordulatszámának köszönhetően & A beépített fordulatszám-szabályozású egyenáramú szivattyú több mint 50 %-kal csökkenti az áramfogyasztást & SMART: preventív karbantartási jelentés hosszan tartó, zavarmentes működés, tervezhető karbantartás A folyamatos szabályozású MatriX gázégő intelligens Lambda Pro Control égésszabályozóval - rendkívül alacsony károsanyag-kibocsátás és halk üzemmód B beépített membrános tágulási tartály (3,8-19 kw) C rozsdamentes nemesacélból készült Inox-Radial fűtőfelület - nagyfokú üzembiztonság, hosszú élettartam és nagy hőteljesítmény a kis méret ellenére D fordulatszám-szabályozású égést tápláló levegő ventilátor zajszegény és energiatakarékos üzemre E beépített, fordulatszám-szabályozású nagy hatásfokú egyenáramú szivattyú F gáz- és vízcsatlakozások G digitális kazánköri szabályozó 2 VIESMANN VITODENS 300-W

3 Kondenzációs falikazán, B és C típus Fűtő kivitel Névleges teljesítmény-tartomány* 1 T V /T R = 50/30 C kw 3,8-13,0 3,8-19,0 5,2-26,0 7,0-35,0 T V /T R = 80/60 C kw 3,5-11,8 3,5-17,2 4,7-23,7 6,4-32,0 Névleges teljesítmény használati melegvíz készítés kw 3,5-16,0 3,5-17,2 4,7-23,7 6,4-32,0 esetén Névleges hőterhelés kw 3,6-16,7 3,6-17,9 4,9-24,7 6,6-33,3 Termékazonosító szám CE-0085 BR 0433 Védettség IP X4D az MSZ EN szerint Gázcsatlakozási nyomás Földgáz mbar PB-gáz mbar Megengedett max. gázcsatlakozási nyomás* 2 Földgáz mbar 25,0 25,0 25,0 25,0 PB-gáz mbar 57,5 57,5 57,5 57,5 Elektr. teljesítményfelvétel szállítási állapotban W (a keringető szivattyúval együtt) Tömeg kg Hőcserélő űrtartalma l 3,7 3,8 5,0 5,6 Max. térfogatáram l/h (határérték hidraulikus váltó alkalmazásához) Névleges átfolyó vízmennyiség l/h T V /T R = 80/60 C Membrános tágulási tartály Űrtartalom l Előnyomás bar 0,75 0,75 Megeng. üzemi nyomás bar Biztonsági szelep csatlakozó Rp ¾ ¾ ¾ ¾ Méretek Mélység mm Szélesség mm Magasság mm Magasság égéstermékcsőívvel mm Magasság az aláhelyezett tároló-vízmelegítővel mm Gázcsatlakozás R ½ ½ ½ ½ Csatlakozási értékek a max. terhelésre vonatkoztatva Gázfajta H földgáz m 3 /h 1,77 1,89 2,61 3,52 S földgáz m 3 /h 2,05 2,20 3,04 4,10 PB-gáz kg/h 1,31 1,40 1,93 2,60 Az égéstermékre jellemző értékek* 3 Égéstermékérték-csoport a G 635/G 636 szerint G 52 /G 51 G 52 /G 51 G 52 /G 51 G 52 /G 51 Hőmérséklet (30 C-os visszatérő vízhőmérséklet esetén) névleges teljesítménynél C részterhelésnél C Hőmérséklet (60 C-os visszatérő vízhőmérséklet C esetén) Tömegáram Földgáz névleges teljesítménynél kg/h 29,1 33,3 47,3 63,2 részterhelésnél kg/h 8,4 8,4 11,8 15,7 PB-gáz névleges teljesítménynél kg/h 28,6 32,5 46,4 61,0 részterhelésnél kg/h 8,2 8,2 11,5 15,4 Rendelkezésre álló szállítónyomás Pa mbar 1,0 1,0 1,0 1,0 *1 Adatok az MSZ EN 677 szerint. *2 Ha a gázcsatlakozási nyomás meghaladja a max. megengedett értéket, egy külön gáznyomás-szabályozót kell a berendezés elé kapcsolni. *3 Számított értékek az égéstermék-elvezető rendszer méretezéséhez az MSZ EN szerint. Égéstermék-hőmérsékletek mért bruttó értékekként, 20 ºC égést tápláló levegő hőmérsékletnél. A 30 C-os visszatérő vízhőmérséklet esetén mért égéstermék-hőmérséklet mérvadó az égéstermék-elvezető rendszer méretezésénél. A 60 C-os visszatérő vízhőmérsékletnél mért égéstermék-hőmérséklet mérvadó a megengedett legnagyobb üzemi hőmérsékleten használható égéstermékcsövek alkalmazási feltételeinek meghatározásánál. VITODENS 300-W VIESMANN 3

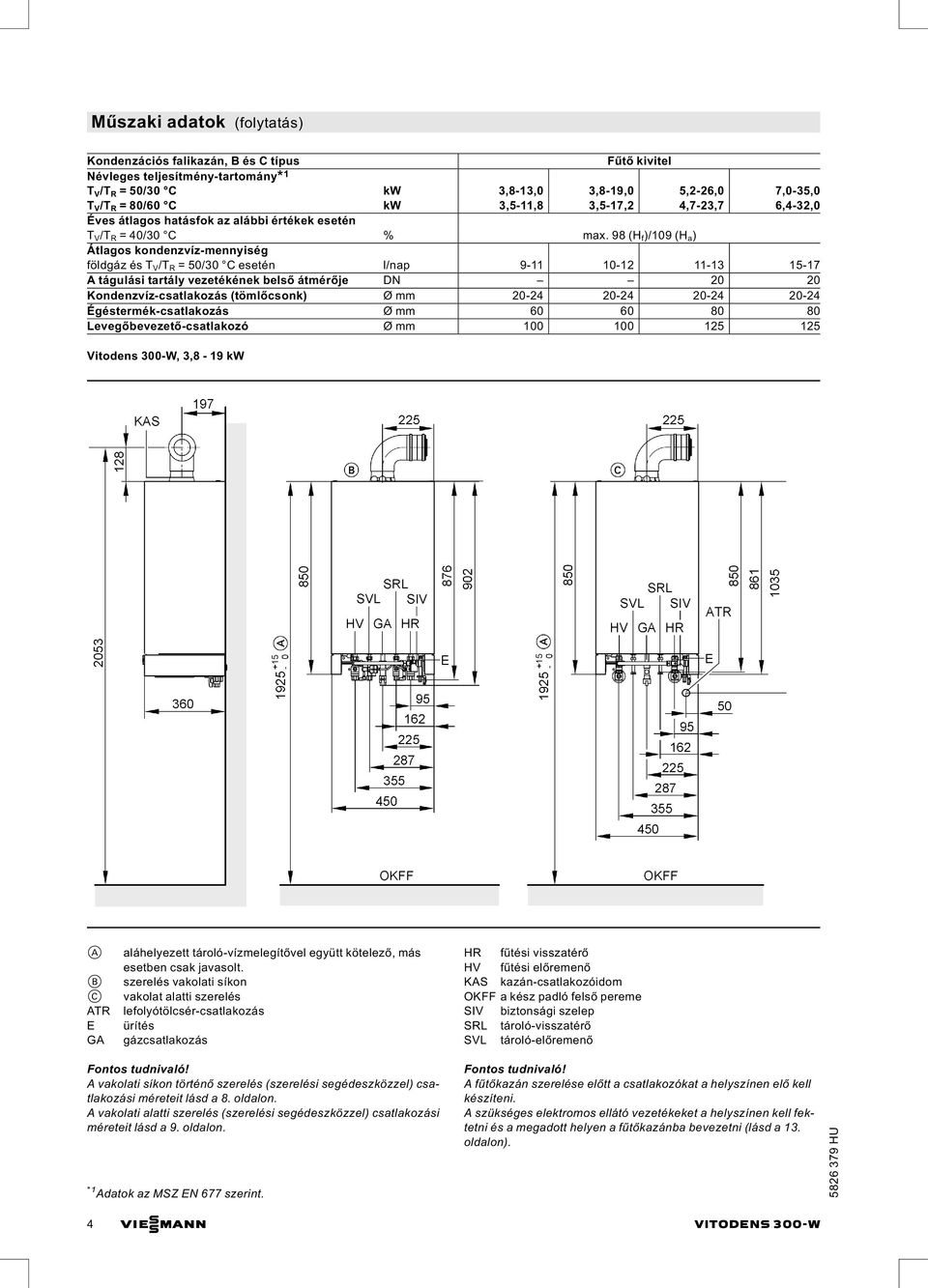

4 (folytatás) Kondenzációs falikazán, B és C típus Fűtő kivitel Névleges teljesítmény-tartomány* 1 T V /T R = 50/30 C kw 3,8-13,0 3,8-19,0 5,2-26,0 7,0-35,0 T V /T R = 80/60 C kw 3,5-11,8 3,5-17,2 4,7-23,7 6,4-32,0 Éves átlagos hatásfok az alábbi értékek esetén T V /T R = 40/30 C % max. 98 (H f )/109 (H a ) Átlagos kondenzvíz-mennyiség földgáz és T V /T R = 50/30 C esetén l/nap A tágulási tartály vezetékének belső átmérője DN Kondenzvíz-csatlakozás (tömlőcsonk) Ø mm Égéstermék-csatlakozás Ø mm Levegőbevezető-csatlakozó Ø mm Vitodens 300-W, 3,8-19 kw A B C ATR E GA aláhelyezett tároló-vízmelegítővel együtt kötelező, más esetben csak javasolt. szerelés vakolati síkon vakolat alatti szerelés lefolyótölcsér-csatlakozás ürítés gázcsatlakozás HR fűtési visszatérő HV fűtési előremenő KAS kazán-csatlakozóidom OKFF a kész padló felső pereme SIV biztonsági szelep SRL tároló-visszatérő SVL tároló-előremenő Fontos tudnivaló! A vakolati síkon történő szerelés (szerelési segédeszközzel) csatlakozási méreteit lásd a 8. oldalon. A vakolati alatti szerelés (szerelési segédeszközzel) csatlakozási méreteit lásd a 9. oldalon. *1 Adatok az MSZ EN 677 szerint. Fontos tudnivaló! Afűtőkazán szerelése előtt a csatlakozókat a helyszínen elő kell készíteni. A szükséges elektromos ellátó vezetékeket a helyszínen kell fektetni és a megadott helyen a fűtőkazánba bevezetni (lásd a 13. oldalon). 4 VIESMANN VITODENS 300-W

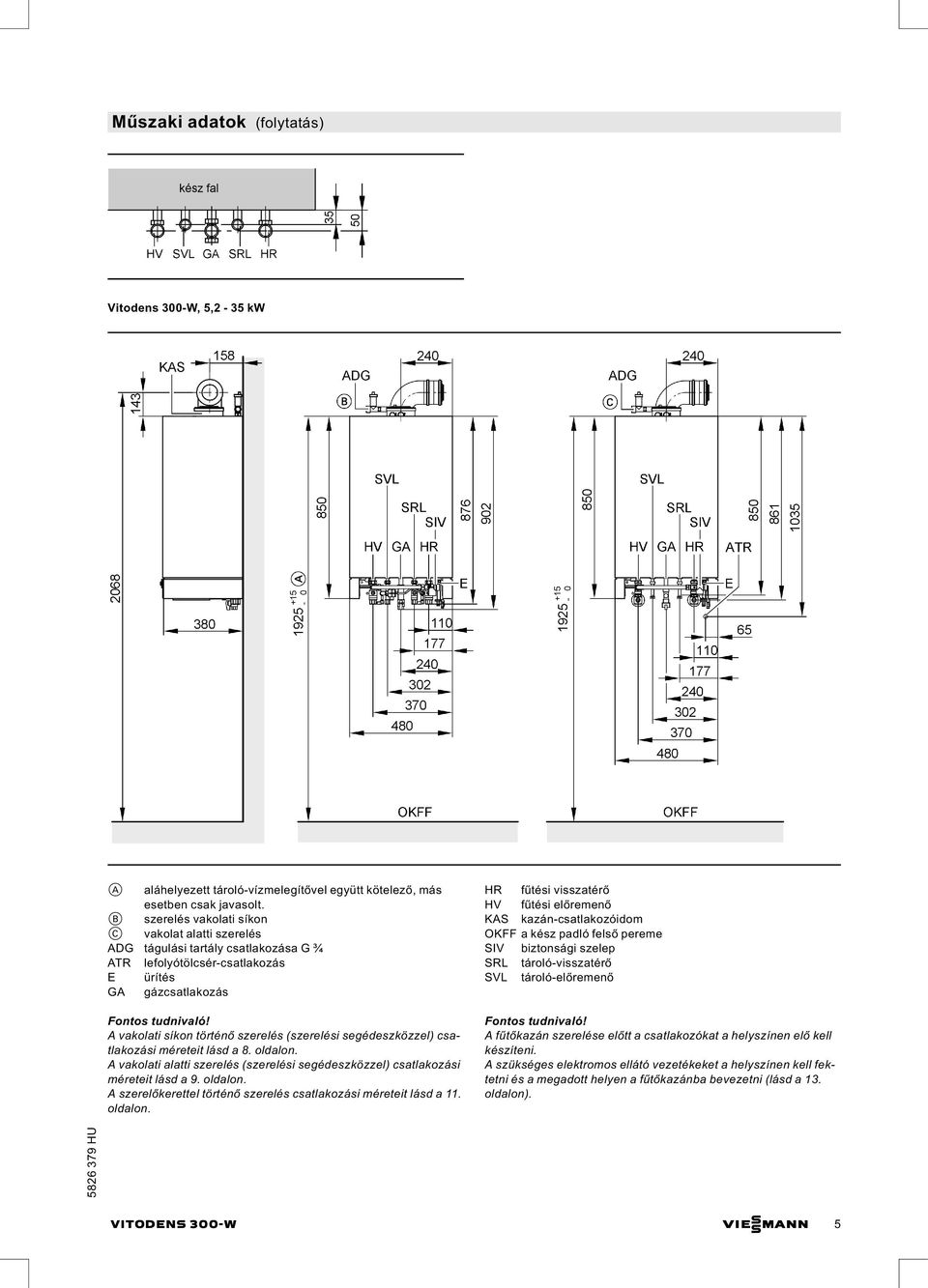

5 (folytatás) Vitodens 300-W, 5,2-35 kw A B C ADG ATR E GA aláhelyezett tároló-vízmelegítővel együtt kötelező, más esetben csak javasolt. szerelés vakolati síkon vakolat alatti szerelés tágulási tartály csatlakozása G ¾ lefolyótölcsér-csatlakozás ürítés gázcsatlakozás HR fűtési visszatérő HV fűtési előremenő KAS kazán-csatlakozóidom OKFF a kész padló felső pereme SIV biztonsági szelep SRL tároló-visszatérő SVL tároló-előremenő Fontos tudnivaló! A vakolati síkon történő szerelés (szerelési segédeszközzel) csatlakozási méreteit lásd a 8. oldalon. A vakolati alatti szerelés (szerelési segédeszközzel) csatlakozási méreteit lásd a 9. oldalon. A szerelőkerettel történő szerelés csatlakozási méreteit lásd a 11. oldalon. Fontos tudnivaló! Afűtőkazán szerelése előtt a csatlakozókat a helyszínen elő kell készíteni. A szükséges elektromos ellátó vezetékeket a helyszínen kell fektetni és a megadott helyen a fűtőkazánba bevezetni (lásd a 13. oldalon). VITODENS 300-W VIESMANN 5

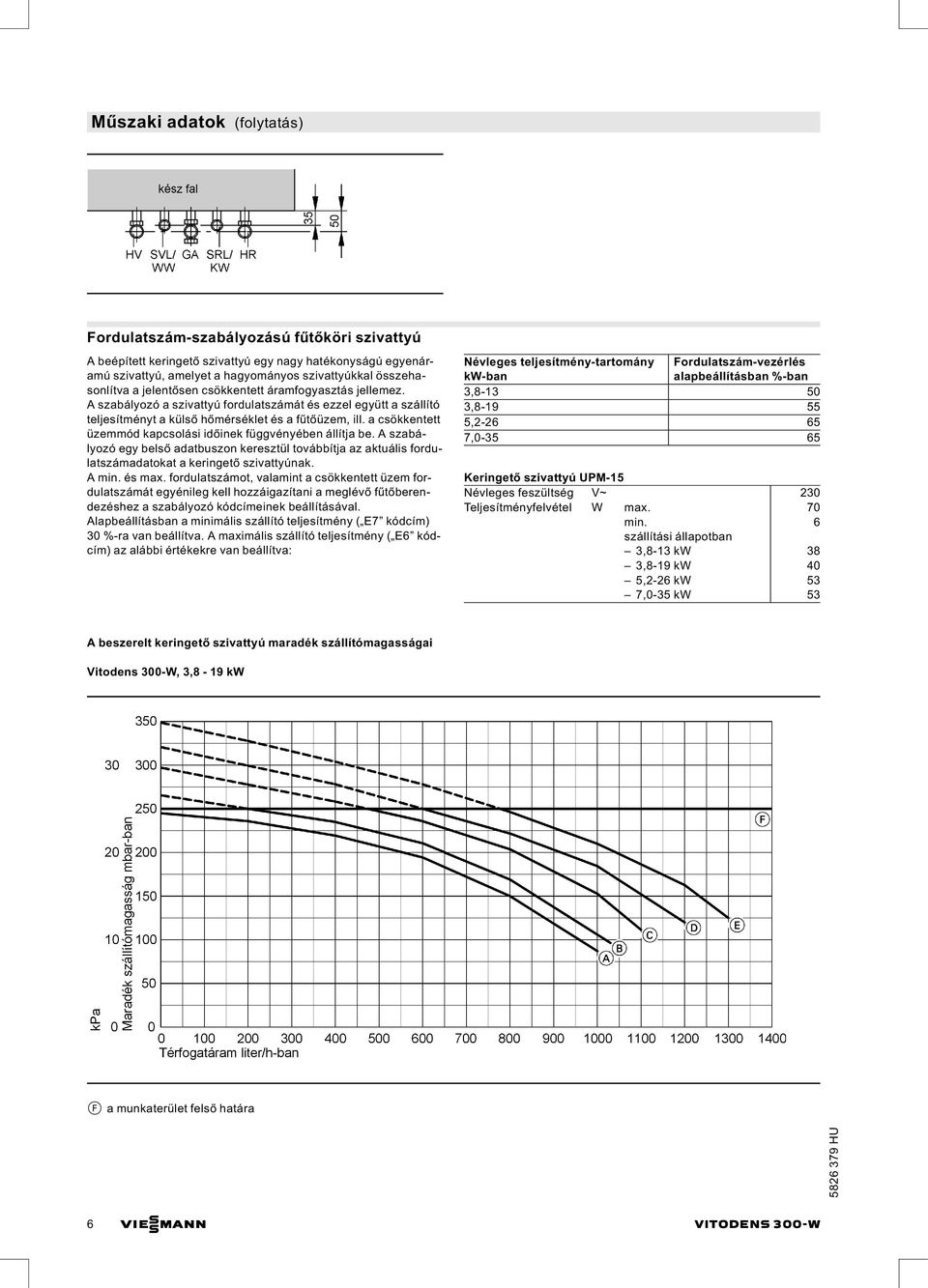

6 (folytatás) Fordulatszám-szabályozású fűtőköri szivattyú A beépített keringető szivattyú egy nagy hatékonyságú egyenáramú szivattyú, amelyet a hagyományos szivattyúkkal összehasonlítva a jelentősen csökkentett áramfogyasztás jellemez. A szabályozó a szivattyú fordulatszámát és ezzel együtt a szállító teljesítményt a külső hőmérséklet és a fűtőüzem, ill. a csökkentett üzemmód kapcsolási időinek függvényében állítja be. A szabályozó egy belső adatbuszon keresztül továbbítja az aktuális fordulatszámadatokat a keringető szivattyúnak. A min. és max. fordulatszámot, valamint a csökkentett üzem fordulatszámát egyénileg kell hozzáigazítani a meglévő fűtőberendezéshez a szabályozó kódcímeinek beállításával. Alapbeállításban a minimális szállító teljesítmény ( E7 kódcím) 30 %-ra van beállítva. A maximális szállító teljesítmény ( E6 kódcím) az alábbi értékekre van beállítva: Névleges teljesítmény-tartomány kw-ban Fordulatszám-vezérlés alapbeállításban %-ban 3, , , , Keringető szivattyú UPM-15 Névleges feszültség V~ 230 Teljesítményfelvétel W max. 70 min. 6 szállítási állapotban 3,8-13 kw 38 3,8-19 kw 40 5,2-26 kw 53 7,0-35 kw 53 A beszerelt keringető szivattyú maradék szállítómagasságai Vitodens 300-W, 3,8-19 kw F a munkaterület felső határa 6 VIESMANN VITODENS 300-W

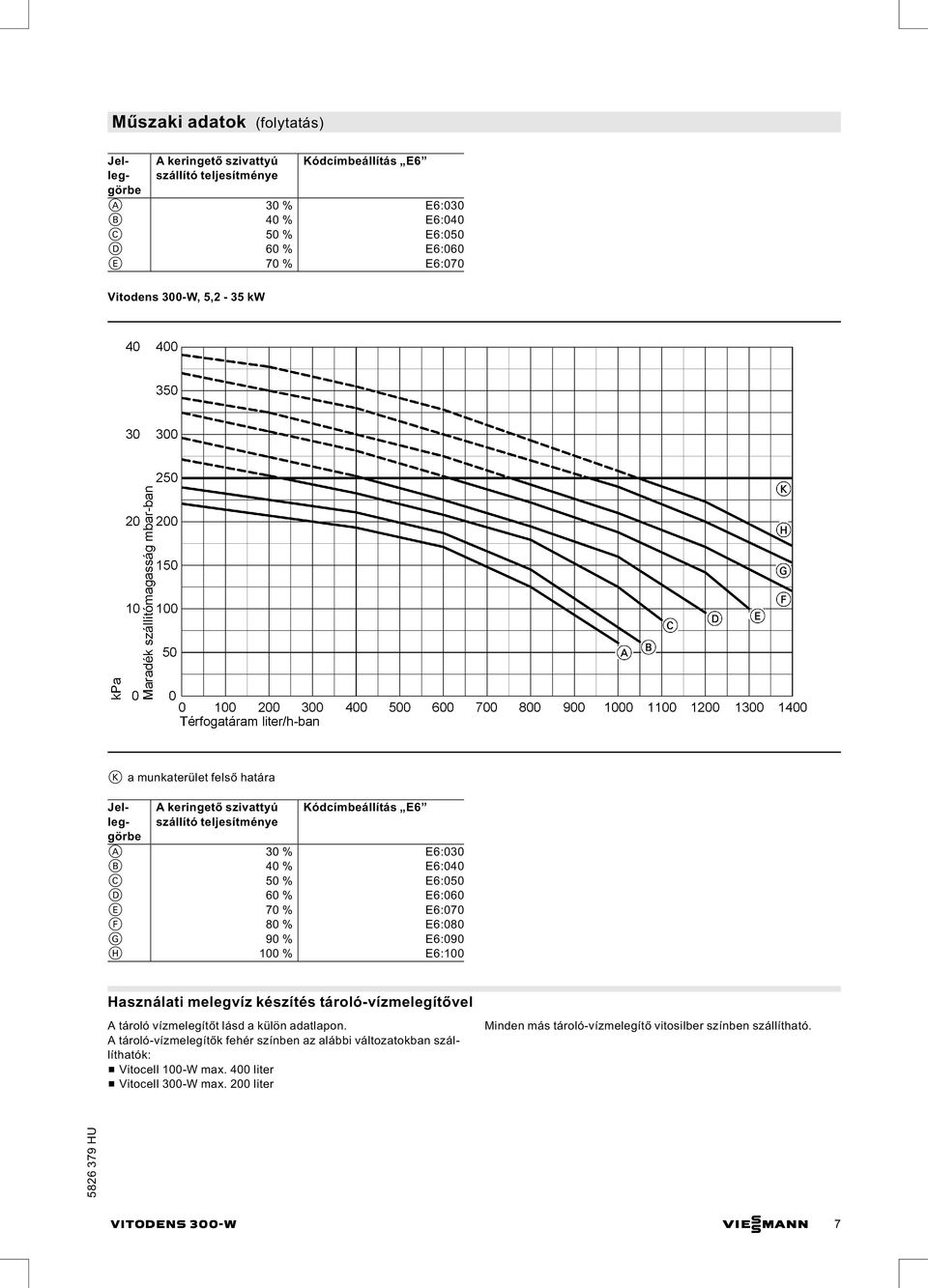

7 (folytatás) A keringető szivattyú szállító teljesítménye Kódcímbeállítás E6 A 30 % E6:030 B 40 % E6:040 C 50 % E6:050 D 60 % E6:060 E 70 % E6:070 Vitodens 300-W, 5,2-35 kw K a munkaterület felső határa Jelleggörbe Jelleggörbe A keringető szivattyú szállító teljesítménye Kódcímbeállítás E6 A 30 % E6:030 B 40 % E6:040 C 50 % E6:050 D 60 % E6:060 E 70 % E6:070 F 80 % E6:080 G 90 % E6:090 H 100 % E6:100 Használati melegvíz készítés tároló-vízmelegítővel A tároló vízmelegítőt lásd a külön adatlapon. A tároló-vízmelegítők fehér színben az alábbi változatokban szállíthatók: & Vitocell 100-W max. 400 liter & Vitocell 300-W max. 200 liter Minden más tároló-vízmelegítő vitosilber színben szállítható. VITODENS 300-W VIESMANN 7

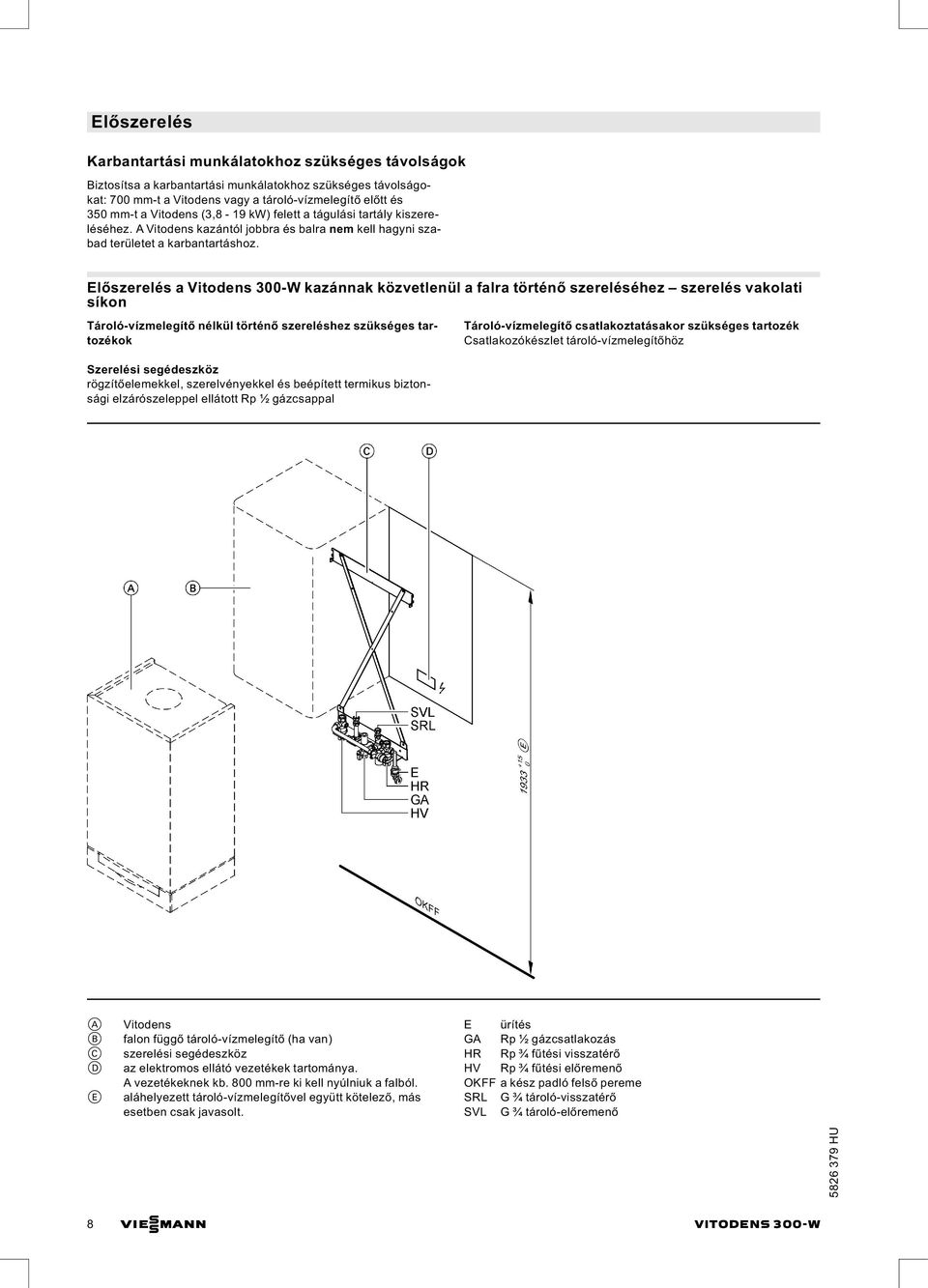

8 Előszerelés Karbantartási munkálatokhoz szükséges távolságok Biztosítsa a karbantartási munkálatokhoz szükséges távolságokat: 700 mm-t a Vitodens vagy a tároló-vízmelegítő előtt és 350 mm-t a Vitodens (3,8-19 kw) felett a tágulási tartály kiszereléséhez. A Vitodens kazántól jobbra és balra nem kell hagyni szabad területet a karbantartáshoz. Előszerelés a Vitodens 300-W kazánnak közvetlenül a falra történő szereléséhez szerelés vakolati síkon Tároló-vízmelegítő nélkül történő szereléshez szükséges tartozékok Tároló-vízmelegítő csatlakoztatásakor szükséges tartozék Csatlakozókészlet tároló-vízmelegítőhöz Szerelési segédeszköz rögzítőelemekkel, szerelvényekkel és beépített termikus biztonsági elzárószeleppel ellátott Rp ½ gázcsappal A B C D E Vitodens falon függő tároló-vízmelegítő (ha van) szerelési segédeszköz az elektromos ellátó vezetékek tartománya. A vezetékeknek kb. 800 mm-re ki kell nyúlniuk a falból. aláhelyezett tároló-vízmelegítővel együtt kötelező, más esetben csak javasolt. E ürítés GA Rp ½ gázcsatlakozás HR Rp ¾ fűtési visszatérő HV Rp ¾ fűtési előremenő OKFF a kész padló felső pereme SRL G ¾ tároló-visszatérő SVL G ¾ tároló-előremenő 8 VIESMANN VITODENS 300-W

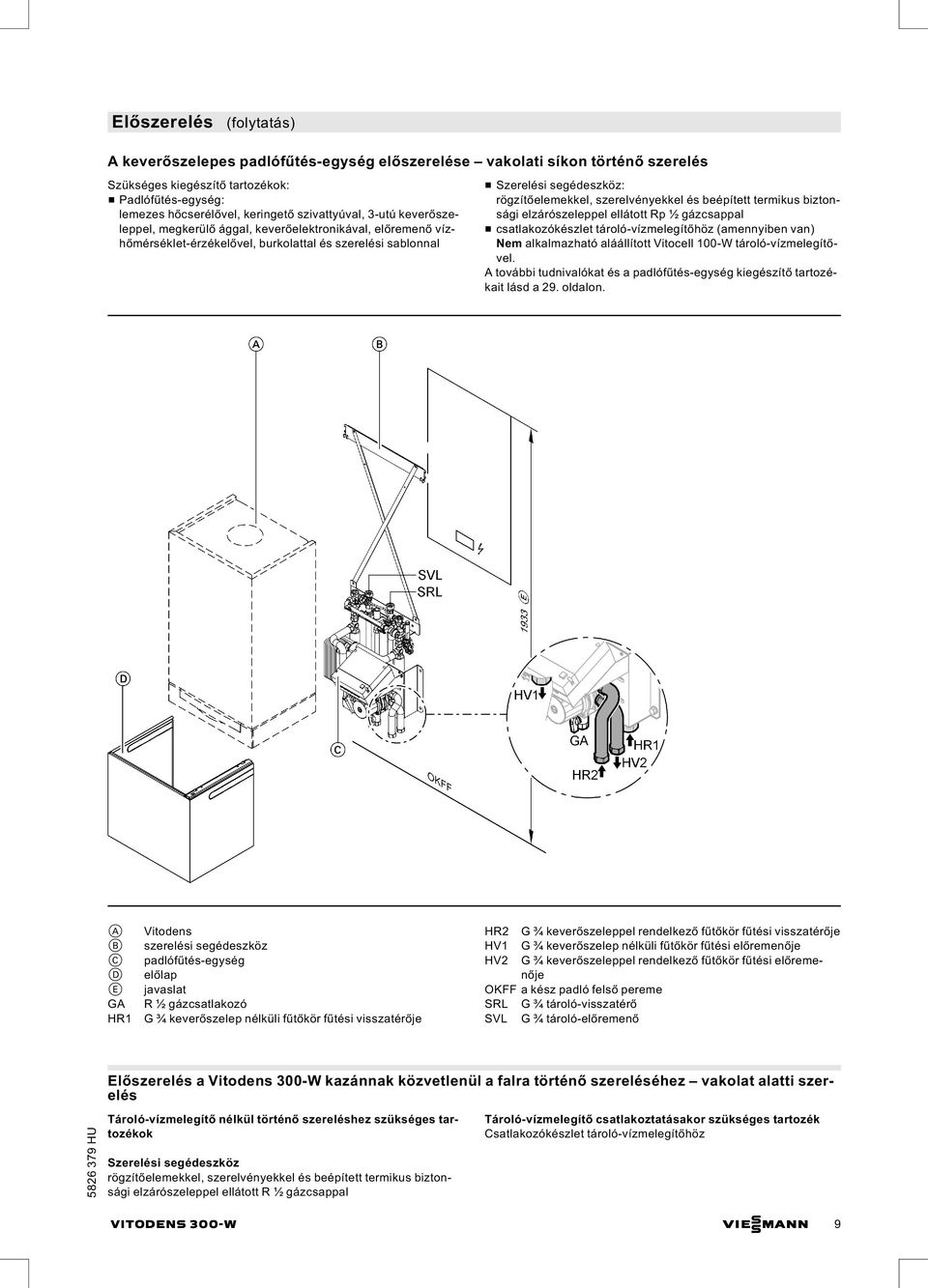

9 Előszerelés (folytatás) A keverőszelepes padlófűtés-egység előszerelése vakolati síkon történő szerelés Szükséges kiegészítő tartozékok: & Padlófűtés-egység: lemezes hőcserélővel, keringető szivattyúval, 3-utú keverőszeleppel, megkerülő ággal, keverőelektronikával, előremenő vízhőmérséklet-érzékelővel, burkolattal és szerelési sablonnal & Szerelési segédeszköz: rögzítőelemekkel, szerelvényekkel és beépített termikus biztonsági elzárószeleppel ellátott Rp ½ gázcsappal & csatlakozókészlet tároló-vízmelegítőhöz (amennyiben van) Nem alkalmazható aláállított Vitocell 100-W tároló-vízmelegítővel. A további tudnivalókat és a padlófűtés-egység kiegészítő tartozékait lásd a 29. oldalon. A B C D E GA HR1 Vitodens szerelési segédeszköz padlófűtés-egység előlap javaslat R ½ gázcsatlakozó G ¾ keverőszelep nélküli fűtőkör fűtési visszatérője HR2 G ¾ keverőszeleppel rendelkező fűtőkör fűtési visszatérője HV1 G ¾ keverőszelep nélküli fűtőkör fűtési előremenője HV2 G ¾ keverőszeleppel rendelkező fűtőkör fűtési előremenője OKFF a kész padló felső pereme SRL G ¾ tároló-visszatérő SVL G ¾ tároló-előremenő Előszerelés a Vitodens 300-W kazánnak közvetlenül a falra történő szereléséhez vakolat alatti szerelés Tároló-vízmelegítő nélkül történő szereléshez szükséges tartozékok Szerelési segédeszköz rögzítőelemekkel, szerelvényekkel és beépített termikus biztonsági elzárószeleppel ellátott R ½ gázcsappal Tároló-vízmelegítő csatlakoztatásakor szükséges tartozék Csatlakozókészlet tároló-vízmelegítőhöz VITODENS 300-W VIESMANN 9

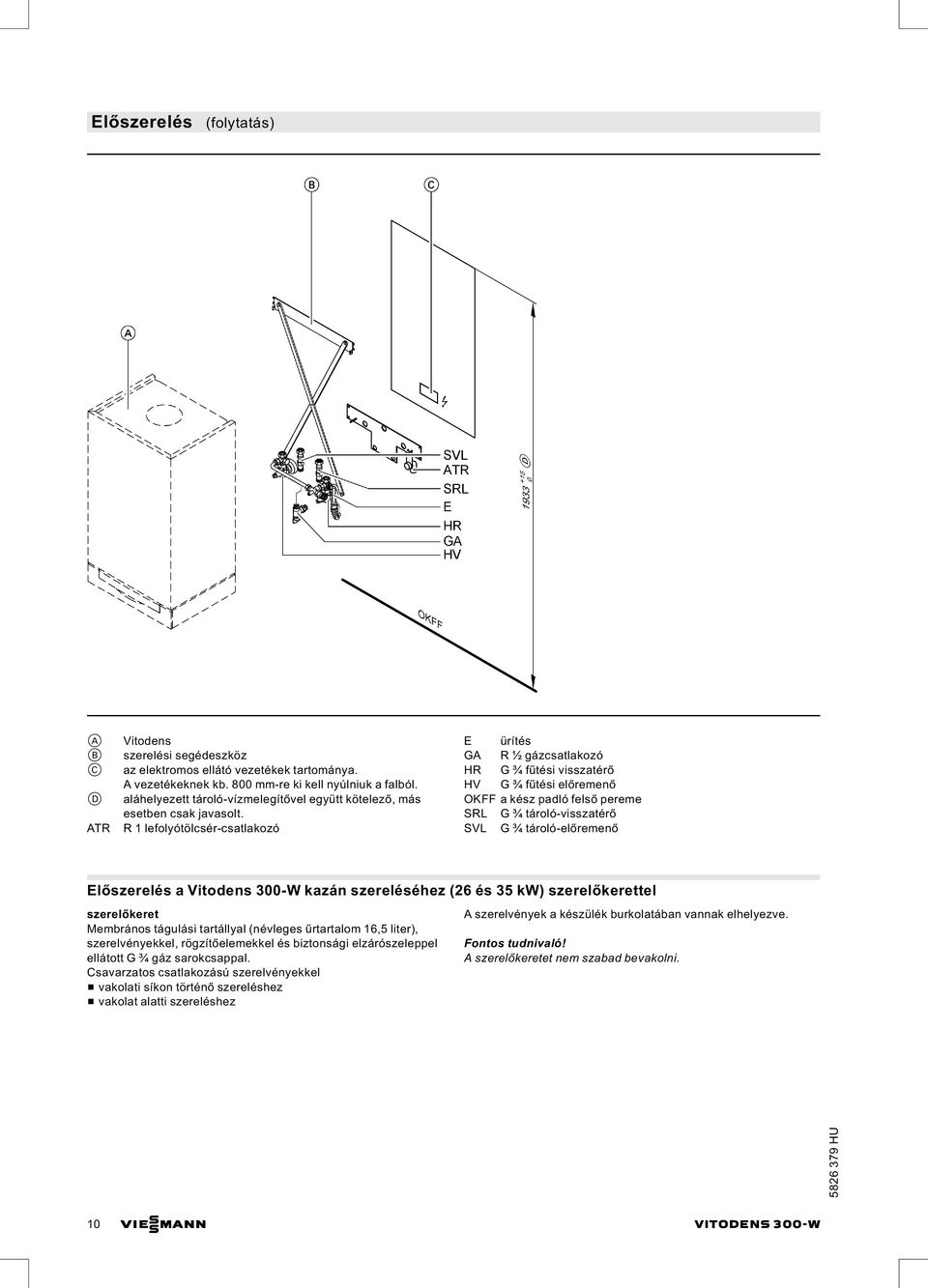

10 Előszerelés (folytatás) A B C D ATR Vitodens szerelési segédeszköz az elektromos ellátó vezetékek tartománya. A vezetékeknek kb. 800 mm-re ki kell nyúlniuk a falból. aláhelyezett tároló-vízmelegítővel együtt kötelező, más esetben csak javasolt. R 1 lefolyótölcsér-csatlakozó E ürítés GA R ½ gázcsatlakozó HR G ¾ fűtési visszatérő HV G ¾ fűtési előremenő OKFF a kész padló felső pereme SRL G ¾ tároló-visszatérő SVL G ¾ tároló-előremenő Előszerelés a Vitodens 300-W kazán szereléséhez (26 és 35 kw) szerelőkerettel szerelőkeret Membrános tágulási tartállyal (névleges űrtartalom 16,5 liter), szerelvényekkel, rögzítőelemekkel és biztonsági elzárószeleppel ellátott G ¾ gáz sarokcsappal. Csavarzatos csatlakozású szerelvényekkel & vakolati síkon történő szereléshez & vakolat alatti szereléshez A szerelvények a készülék burkolatában vannak elhelyezve. Fontos tudnivaló! A szerelőkeretet nem szabad bevakolni. 10 VIESMANN VITODENS 300-W

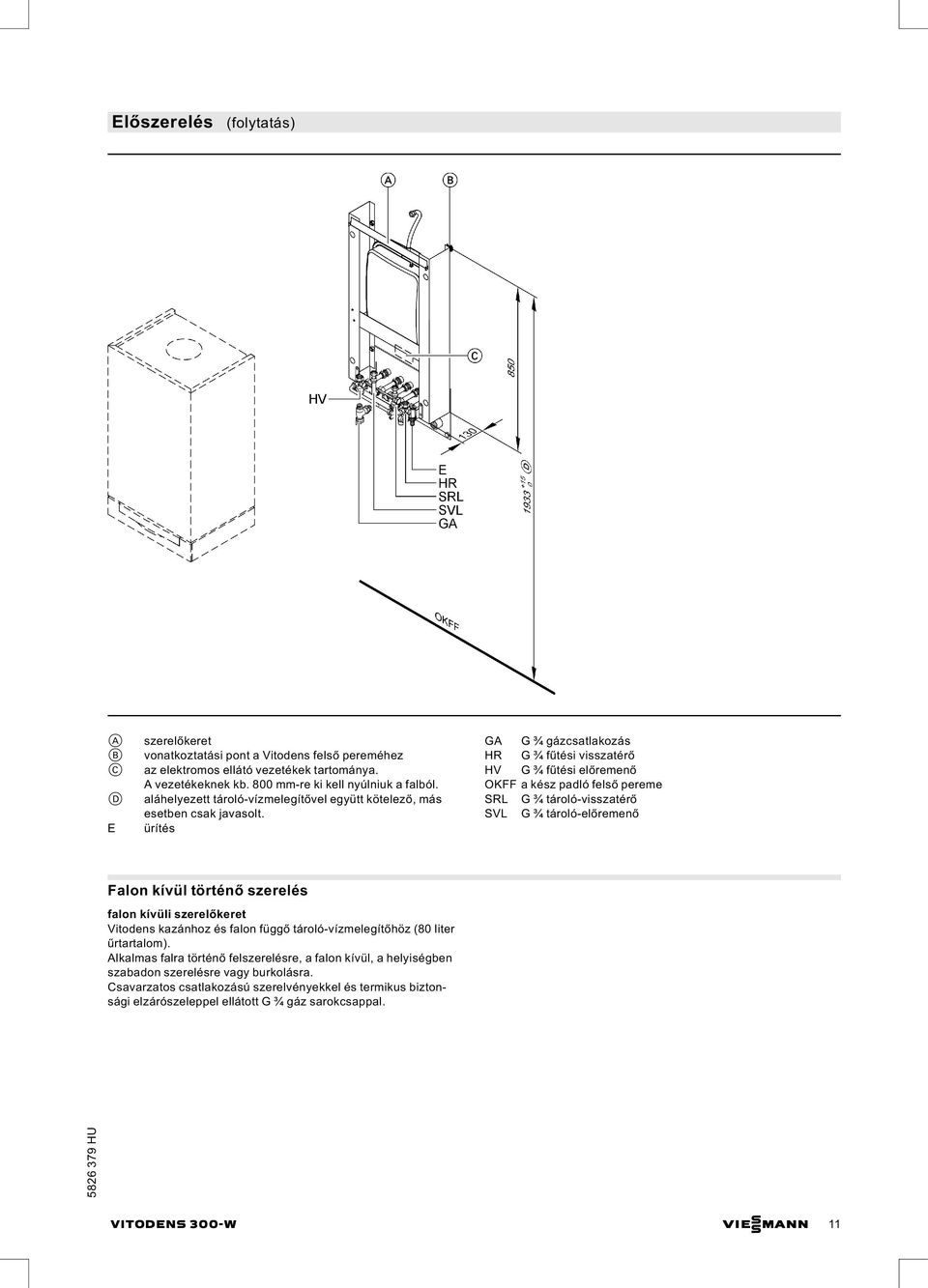

11 Előszerelés (folytatás) A B C D E szerelőkeret vonatkoztatási pont a Vitodens felső pereméhez az elektromos ellátó vezetékek tartománya. A vezetékeknek kb. 800 mm-re ki kell nyúlniuk a falból. aláhelyezett tároló-vízmelegítővel együtt kötelező, más esetben csak javasolt. ürítés GA G ¾ gázcsatlakozás HR G ¾ fűtési visszatérő HV G ¾ fűtési előremenő OKFF a kész padló felső pereme SRL G ¾ tároló-visszatérő SVL G ¾ tároló-előremenő Falon kívül történő szerelés falon kívüli szerelőkeret Vitodens kazánhoz és falon függő tároló-vízmelegítőhöz (80 liter űrtartalom). Alkalmas falra történő felszerelésre, a falon kívül, a helyiségben szabadon szerelésre vagy burkolásra. Csavarzatos csatlakozású szerelvényekkel és termikus biztonsági elzárószeleppel ellátott G ¾ gáz sarokcsappal. VITODENS 300-W VIESMANN 11

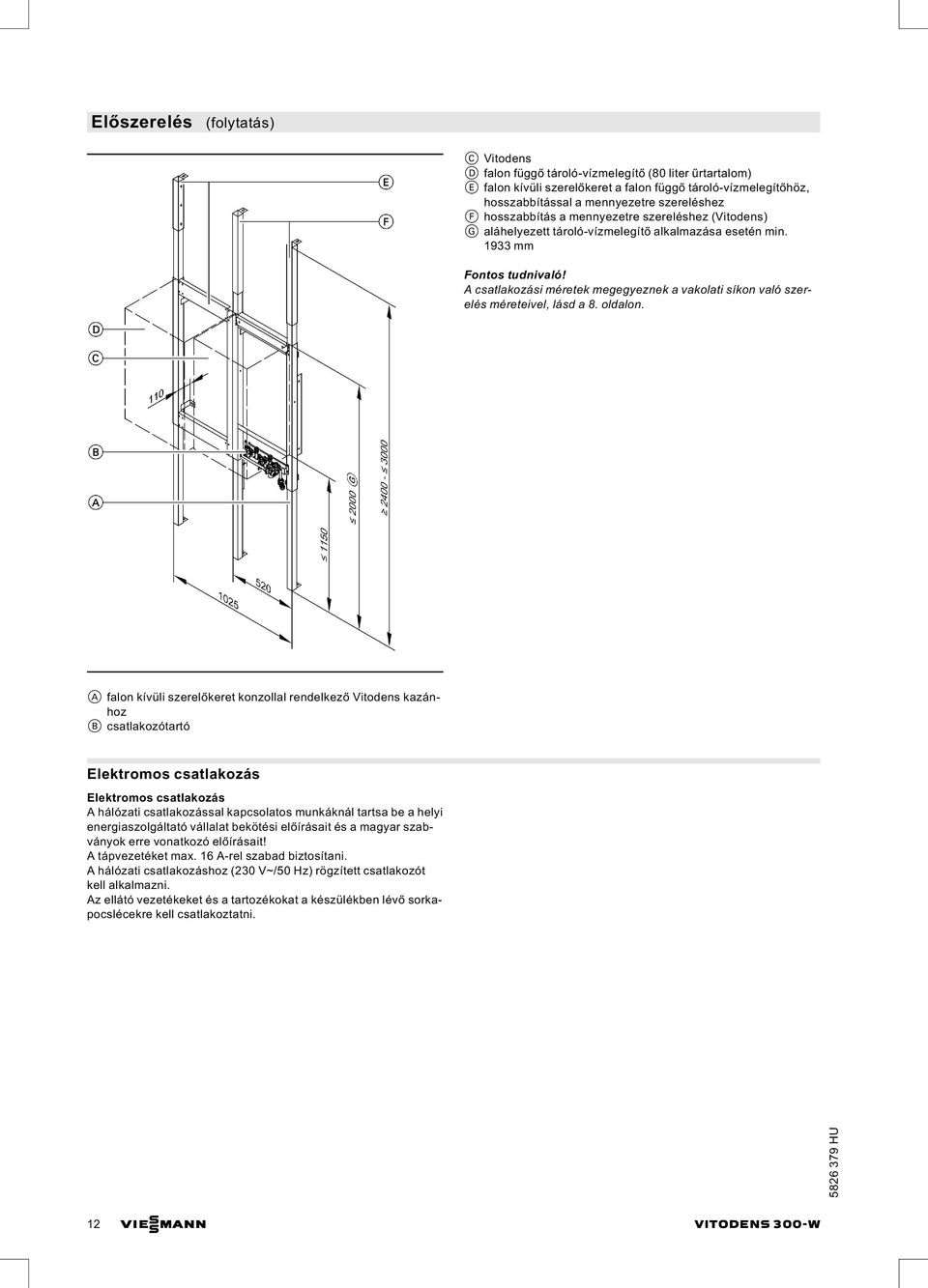

12 Előszerelés (folytatás) C Vitodens D falon függő tároló-vízmelegítő (80 liter űrtartalom) E falon kívüli szerelőkeret a falon függő tároló-vízmelegítőhöz, hosszabbítással a mennyezetre szereléshez F hosszabbítás a mennyezetre szereléshez (Vitodens) G aláhelyezett tároló-vízmelegítő alkalmazása esetén min mm Fontos tudnivaló! A csatlakozási méretek megegyeznek a vakolati síkon való szerelés méreteivel, lásd a 8. oldalon. A falon kívüli szerelőkeret konzollal rendelkező Vitodens kazánhoz B csatlakozótartó Elektromos csatlakozás Elektromos csatlakozás A hálózati csatlakozással kapcsolatos munkáknál tartsa be a helyi energiaszolgáltató vállalat bekötési előírásait és a magyar szabványok erre vonatkozó előírásait! A tápvezetéket max. 16 A-rel szabad biztosítani. A hálózati csatlakozáshoz (230 V~/50 Hz) rögzített csatlakozót kell alkalmazni. Az ellátó vezetékeket és a tartozékokat a készülékben lévő sorkapocslécekre kell csatlakoztatni. 12 VIESMANN VITODENS 300-W

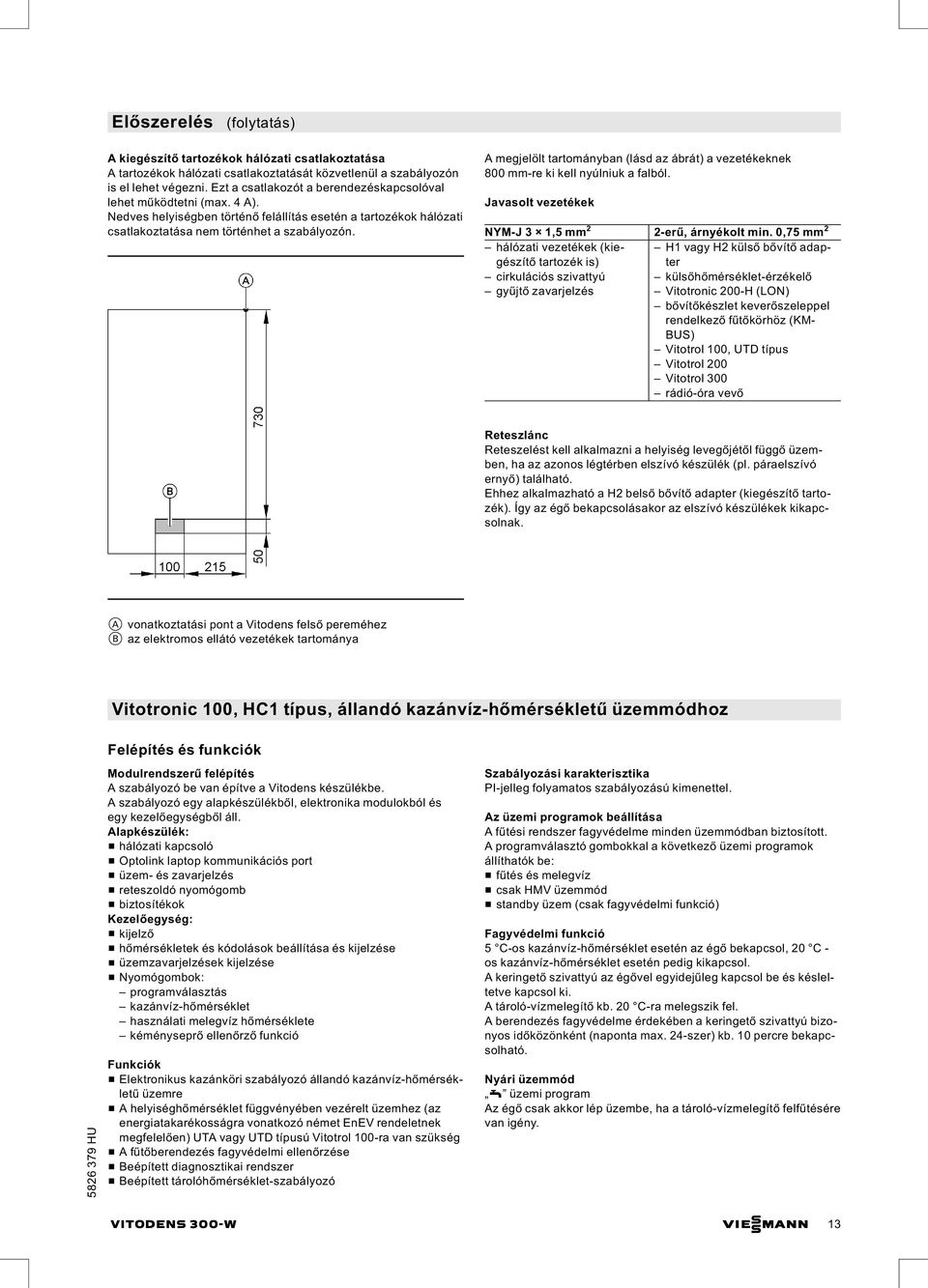

13 Előszerelés (folytatás) A kiegészítő tartozékok hálózati csatlakoztatása A tartozékok hálózati csatlakoztatását közvetlenül a szabályozón is el lehet végezni. Ezt a csatlakozót a berendezéskapcsolóval lehet működtetni (max. 4 A). Nedves helyiségben történő felállítás esetén a tartozékok hálózati csatlakoztatása nem történhet a szabályozón. A megjelölt tartományban (lásd az ábrát) a vezetékeknek 800 mm-re ki kell nyúlniuk a falból. Javasolt vezetékek NYM-J 3 1,5 mm 2 2-erű, árnyékolt min. 0,75 mm 2 hálózati vezetékek (kiegészítő tartozék is) ter H1 vagy H2 külső bővítő adap- cirkulációs szivattyú külsőhőmérséklet-érzékelő gyűjtő zavarjelzés Vitotronic 200-H (LON) bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz (KM- BUS) Vitotrol 100, UTD típus Vitotrol 200 Vitotrol 300 rádió-óra vevő Reteszlánc Reteszelést kell alkalmazni a helyiség levegőjétől függő üzemben, ha az azonos légtérben elszívó készülék (pl. páraelszívó ernyő) található. Ehhez alkalmazható a H2 belső bővítő adapter (kiegészítő tartozék). Így az égő bekapcsolásakor az elszívó készülékek kikapcsolnak. A vonatkoztatási pont a Vitodens felső pereméhez B az elektromos ellátó vezetékek tartománya Vitotronic 100, HC1 típus, állandó kazánvíz-hőmérsékletű üzemmódhoz Felépítés és funkciók Modulrendszerű felépítés A szabályozó be van építve a Vitodens készülékbe. A szabályozó egy alapkészülékből, elektronika modulokból és egy kezelőegységből áll. Alapkészülék: & hálózati kapcsoló & Optolink laptop kommunikációs port & üzem- és zavarjelzés & reteszoldó nyomógomb & biztosítékok Kezelőegység: & kijelző & hőmérsékletek és kódolások beállítása és kijelzése & üzemzavarjelzések kijelzése & Nyomógombok: programválasztás kazánvíz-hőmérséklet használati melegvíz hőmérséklete kéményseprő ellenőrző funkció Funkciók & Elektronikus kazánköri szabályozó állandó kazánvíz-hőmérsékletű üzemre & A helyiséghőmérséklet függvényében vezérelt üzemhez (az energiatakarékosságra vonatkozó német EnEV rendeletnek megfelelően) UTA vagy UTD típusú Vitotrol 100-ra van szükség & Afűtőberendezés fagyvédelmi ellenőrzése & Beépített diagnosztikai rendszer & Beépített tárolóhőmérséklet-szabályozó Szabályozási karakterisztika PI-jelleg folyamatos szabályozású kimenettel. Az üzemi programok beállítása Afűtési rendszer fagyvédelme minden üzemmódban biztosított. A programválasztó gombokkal a következő üzemi programok állíthatók be: & fűtés és melegvíz & csak HMV üzemmód & standby üzem (csak fagyvédelmi funkció) Fagyvédelmi funkció 5 C-os kazánvíz-hőmérséklet esetén az égő bekapcsol, 20 C - os kazánvíz-hőmérséklet esetén pedig kikapcsol. A keringető szivattyú az égővel egyidejűleg kapcsol be és késleltetve kapcsol ki. A tároló-vízmelegítő kb. 20 C-ra melegszik fel. A berendezés fagyvédelme érdekében a keringető szivattyú bizonyos időközönként (naponta max. 24-szer) kb. 10 percre bekapcsolható. Nyári üzemmód w üzemi program Az égő csak akkor lép üzembe, ha a tároló-vízmelegítő felfűtésére van igény. VITODENS 300-W VIESMANN 13

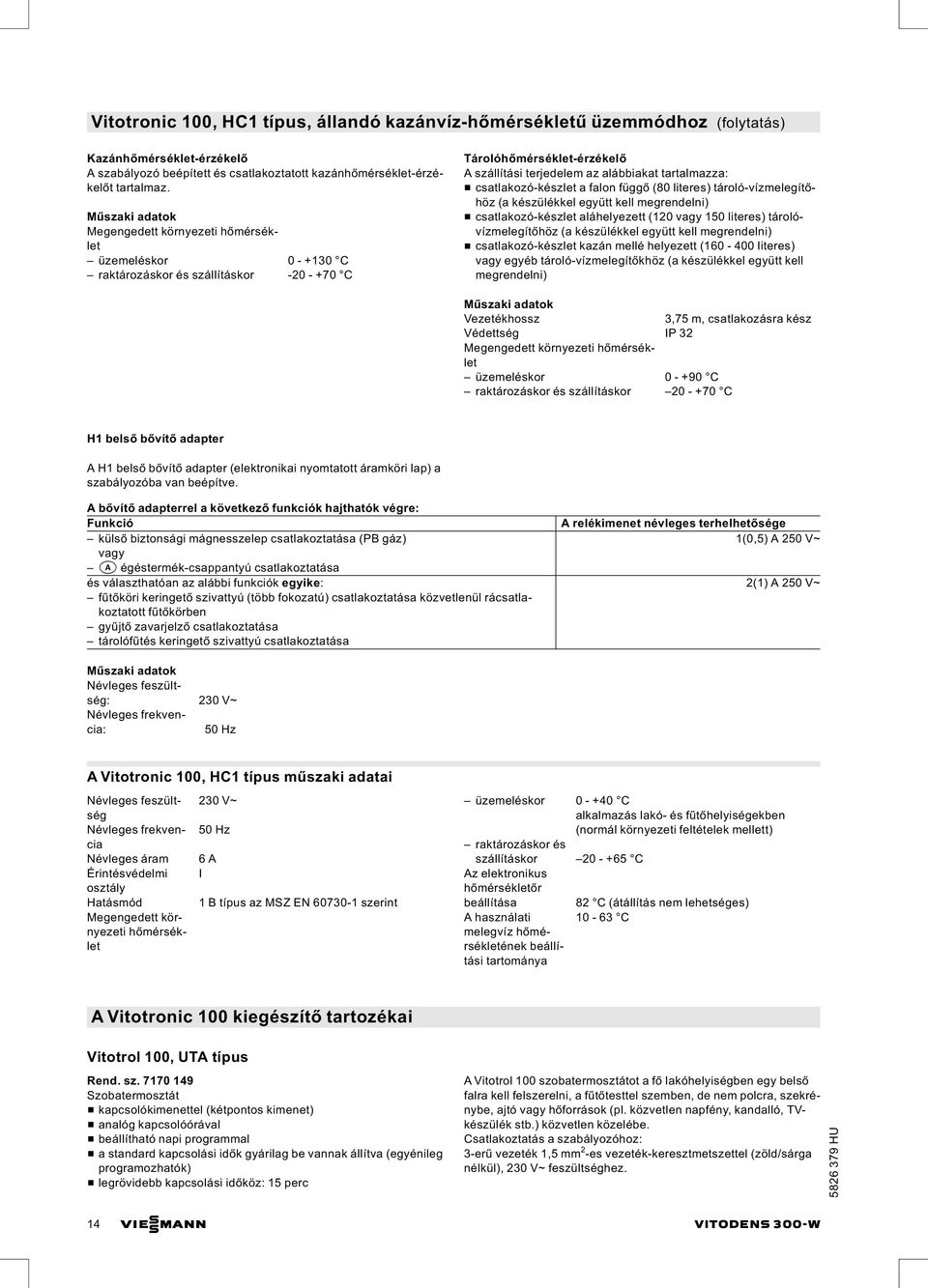

14 Vitotronic 100, HC1 típus, állandó kazánvíz-hőmérsékletű üzemmódhoz (folytatás) Kazánhőmérséklet-érzékelő A szabályozó beépített és csatlakoztatott kazánhőmérséklet-érzékelőt tartalmaz. Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Tárolóhőmérséklet-érzékelő A szállítási terjedelem az alábbiakat tartalmazza: & csatlakozó-készlet a falon függő (80 literes) tároló-vízmelegítőhöz (a készülékkel együtt kell megrendelni) & csatlakozó-készlet aláhelyezett (120 vagy 150 literes) tárolóvízmelegítőhöz (a készülékkel együtt kell megrendelni) & csatlakozó-készlet kazán mellé helyezett ( literes) vagy egyéb tároló-vízmelegítőkhöz (a készülékkel együtt kell megrendelni) Vezetékhossz 3,75 m, csatlakozásra kész Védettség IP 32 Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C H1 belső bővítő adapter A H1 belső bővítő adapter (elektronikai nyomtatott áramköri lap) a szabályozóba van beépítve. Abővítő adapterrel a következő funkciók hajthatók végre: Funkció külső biztonsági mágnesszelep csatlakoztatása (PB gáz) vagy a égéstermék-csappantyú csatlakoztatása és választhatóan az alábbi funkciók egyike: fűtőköri keringető szivattyú (több fokozatú) csatlakoztatása közvetlenül rácsatlakoztatott fűtőkörben gyűjtő zavarjelző csatlakoztatása tárolófűtés keringető szivattyú csatlakoztatása A relékimenet névleges terhelhetősége 1(0,5) A 250 V~ 2(1) A 250 V~ Névleges feszültség: 230 V~ Névleges frekvencia: 50 Hz A Vitotronic 100, HC1 típus műszaki adatai Névleges feszültség Névleges frekvencia Névleges áram Érintésvédelmi osztály Hatásmód Megengedett környezeti hőmérséklet 230 V~ 50 Hz 6 A I 1 B típus az MSZ EN szerint üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Az elektronikus hőmérsékletőr beállítása 82 C (átállítás nem lehetséges) A használati C melegvíz hőmérsékletének beállítási tartománya A Vitotronic 100 kiegészítő tartozékai Vitotrol 100, UTA típus Rend. sz Szobatermosztát & kapcsolókimenettel (kétpontos kimenet) & analóg kapcsolóórával & beállítható napi programmal & a standard kapcsolási idők gyárilag be vannak állítva (egyénileg programozhatók) & legrövidebb kapcsolási időköz: 15 perc A Vitotrol 100 szobatermosztátot a fő lakóhelyiségben egy belső falra kell felszerelni, a fűtőtesttel szemben, de nem polcra, szekrénybe, ajtó vagy hőforrások (pl. közvetlen napfény, kandalló, TVkészülék stb.) közvetlen közelébe. Csatlakoztatás a szabályozóhoz: 3-erű vezeték 1,5 mm 2 -es vezeték-keresztmetszettel (zöld/sárga nélkül), 230 V~ feszültséghez. 14 VIESMANN VITODENS 300-W

15 A Vitotronic 100 kiegészítő tartozékai (folytatás) Névleges feszültség 230 V/50 Hz Az érintkező névleges terhelhetősége 6(1) A 250 V~ Védettség IP 20 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Az előírt értékek beállítási tartománya normál és csökkentett üzemmódban C Előírt helyiséghőmérséklet lekapcsolt üzemben 6 C Vitotrol 100, UTD típus Rend. sz Szobatermosztát & kapcsolókimenettel (kétpontos kimenet) & digitális kapcsolóórával & napi és heti programmal & forgatógombbal a következő programok beállításához: normál helyiséghőmérséklet: állandó normál csökkentett helyiséghőmérséklet: állandó csökkentett fagyvédelmi hőmérséklet: fagy 2 gyárilag beállított időprogram egy egyedileg beállítható időprogram nyaralás program & nyomógombokkal party és takarék üzemmódhoz A Vitotrol 100 távvezérlőt afő lakóhelyiségben egy belső falra kell felszerelni, a fűtőtesttel szemben, de nem polcra, szekrénybe, ajtó vagy hőforrások (pl. közvetlen napfény, kandalló, TV-készülék stb.) közvetlen közelébe. Az üzemelés hálózattól független (két 1,5 V-os LR6 (AA) típusú alkáli elemmel, az üzemelés időtartama kb. 1,5 év). Csatlakoztatás a szabályozóhoz: 2-erű vezeték, 1,5 mm 2 vezeték-keresztmetszettel, 230 V~ feszültséghez. AH4külső bővítő adapter megléte esetén (kiegészítő tartozék) a csatlakoztatás egy törpefeszültségű vezetékkel lehetséges. Névleges feszültség 3 V A potenciálmentes érintkező névleges terhelhetősége max. 6(1) A, 230 V~ min. 1 ma 5 V Védettség IP 20 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Hatásmód RS 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Beállítási tartományok normál hőmérséklet C csökkentett hőmérséklet C fagyvédelem 6-10 C Menettartalék elemcsere esetén 10 perc H4 külső bővítő adapter Rend. sz Csatlakozóbővítő adapter az UTD típusú Vitotrol 100 vagy a 24 V- os óratermosztátok csatlakoztatásához egy törpefeszültségű csatlakozóvezetéken keresztül. Vezetékkel (0,5 m hosszú) és dugóval a Vitotronic 100-hoz történő csatlakoztatáshoz. VITODENS 300-W VIESMANN 15

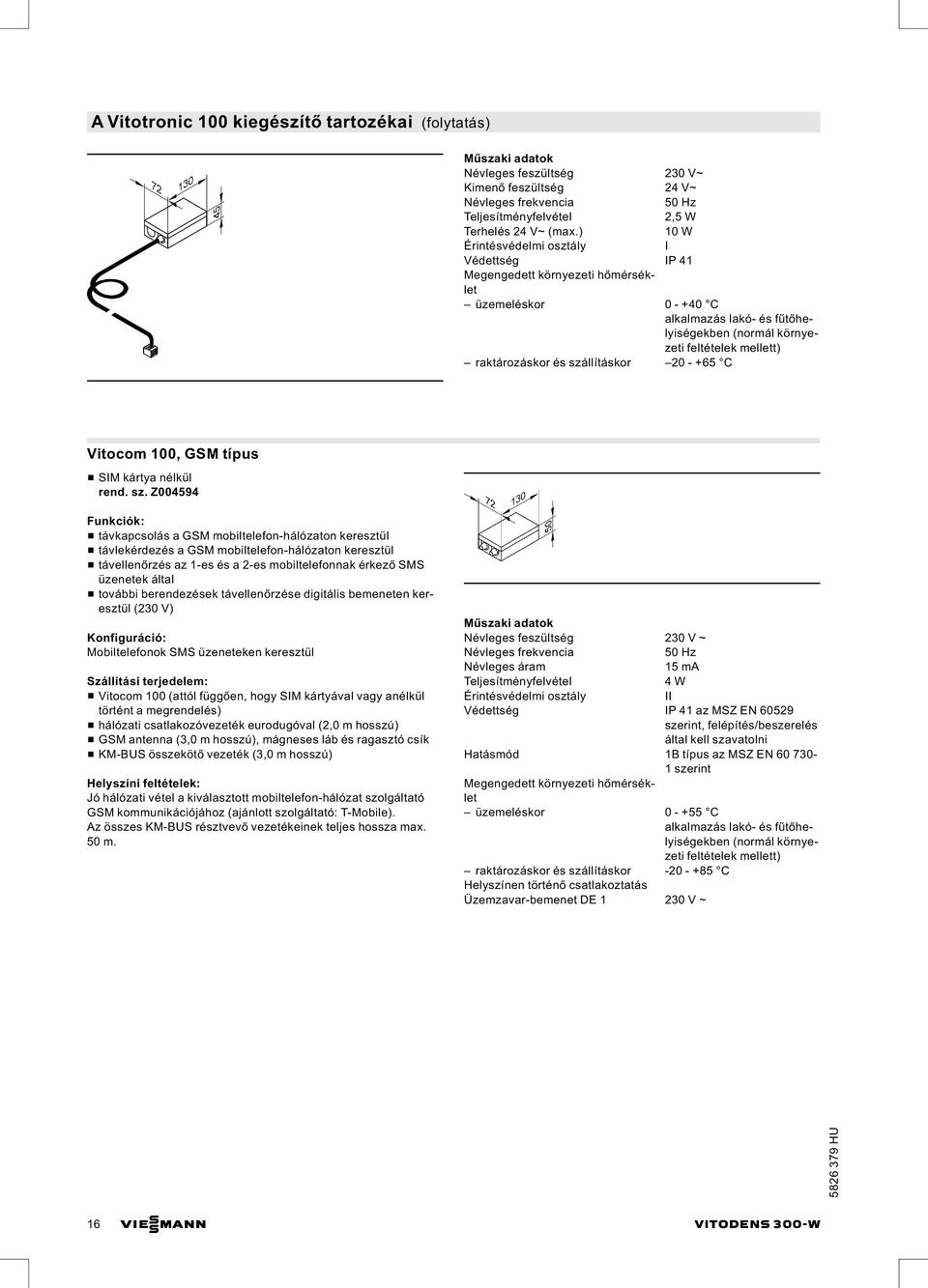

16 A Vitotronic 100 kiegészítő tartozékai (folytatás) Névleges feszültség 230 V~ Kimenő feszültség 24 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 2,5 W Terhelés 24 V~ (max.) 10 W Érintésvédelmi osztály I Védettség IP 41 Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Vitocom 100, GSM típus & SIM kártya nélkül rend. sz. Z Funkciók: & távkapcsolás a GSM mobiltelefon-hálózaton keresztül & távlekérdezés a GSM mobiltelefon-hálózaton keresztül & távellenőrzés az 1-es és a 2-es mobiltelefonnak érkező SMS üzenetek által & további berendezések távellenőrzése digitális bemeneten keresztül (230 V) Konfiguráció: Mobiltelefonok SMS üzeneteken keresztül Szállítási terjedelem: & Vitocom 100 (attól függően, hogy SIM kártyával vagy anélkül történt a megrendelés) & hálózati csatlakozóvezeték eurodugóval (2,0 m hosszú) & GSM antenna (3,0 m hosszú), mágneses láb és ragasztó csík & KM-BUS összekötő vezeték (3,0 m hosszú) Helyszíni feltételek: Jó hálózati vétel a kiválasztott mobiltelefon-hálózat szolgáltató GSM kommunikációjához (ajánlott szolgáltató: T-Mobile). Az összes KM-BUS résztvevő vezetékeinek teljes hossza max. 50 m. Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 15 ma Teljesítményfelvétel 4 W Érintésvédelmi osztály II Védettség IP 41 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás Üzemzavar-bemenet DE V ~ 16 VIESMANN VITODENS 300-W

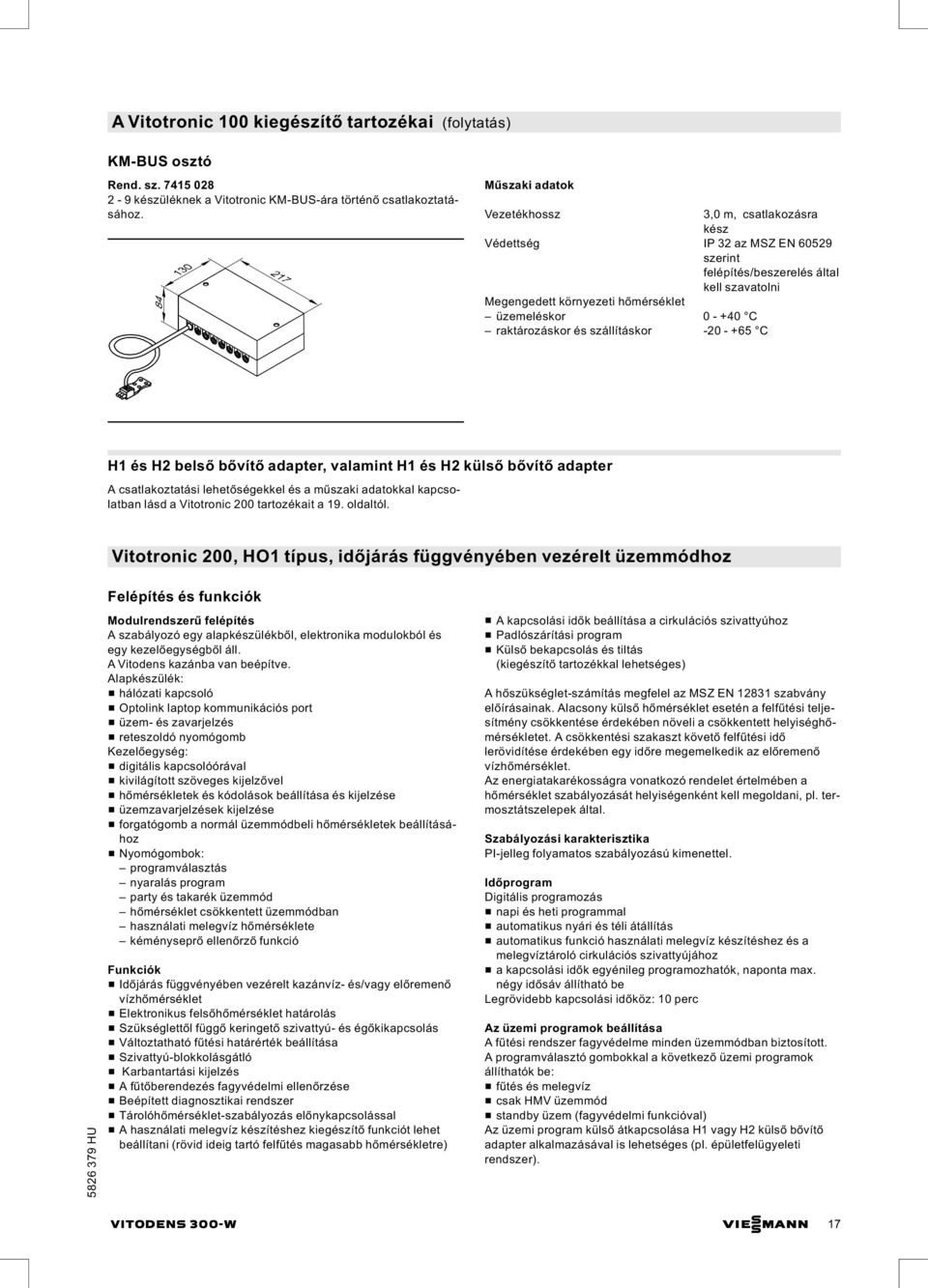

17 A Vitotronic 100 kiegészítő tartozékai (folytatás) KM-BUS osztó Rend. sz készüléknek a Vitotronic KM-BUS-ára történő csatlakoztatásához. Vezetékhossz 3,0 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C H1 és H2 belső bővítő adapter, valamint H1 és H2 külső bővítő adapter A csatlakoztatási lehetőségekkel és a műszaki adatokkal kapcsolatban lásd a Vitotronic 200 tartozékait a 19. oldaltól. Vitotronic 200, HO1 típus, időjárás függvényében vezérelt üzemmódhoz Felépítés és funkciók Modulrendszerű felépítés A szabályozó egy alapkészülékből, elektronika modulokból és egy kezelőegységből áll. A Vitodens kazánba van beépítve. Alapkészülék: & hálózati kapcsoló & Optolink laptop kommunikációs port & üzem- és zavarjelzés & reteszoldó nyomógomb Kezelőegység: & digitális kapcsolóórával & kivilágított szöveges kijelzővel & hőmérsékletek és kódolások beállítása és kijelzése & üzemzavarjelzések kijelzése & forgatógomb a normál üzemmódbeli hőmérsékletek beállításához & Nyomógombok: programválasztás nyaralás program party és takarék üzemmód hőmérséklet csökkentett üzemmódban használati melegvíz hőmérséklete kéményseprő ellenőrző funkció Funkciók & Időjárás függvényében vezérelt kazánvíz- és/vagy előremenő vízhőmérséklet & Elektronikus felsőhőmérséklet határolás & Szükséglettől függő keringető szivattyú- és égőkikapcsolás & Változtatható fűtési határérték beállítása & Szivattyú-blokkolásgátló & Karbantartási kijelzés & Afűtőberendezés fagyvédelmi ellenőrzése & Beépített diagnosztikai rendszer & Tárolóhőmérséklet-szabályozás előnykapcsolással & A használati melegvíz készítéshez kiegészítő funkciót lehet beállítani (rövid ideig tartó felfűtés magasabb hőmérsékletre) & A kapcsolási idők beállítása a cirkulációs szivattyúhoz & Padlószárítási program & Külső bekapcsolás és tiltás (kiegészítő tartozékkal lehetséges) Ahőszükséglet-számítás megfelel az MSZ EN szabvány előírásainak. Alacsony külső hőmérséklet esetén a felfűtési teljesítmény csökkentése érdekében növeli a csökkentett helyiséghőmérsékletet. A csökkentési szakaszt követő felfűtési idő lerövidítése érdekében egy időre megemelkedik az előremenő vízhőmérséklet. Az energiatakarékosságra vonatkozó rendelet értelmében a hőmérséklet szabályozását helyiségenként kell megoldani, pl. termosztátszelepek által. Szabályozási karakterisztika PI-jelleg folyamatos szabályozású kimenettel. Időprogram Digitális programozás & napi és heti programmal & automatikus nyári és téli átállítás & automatikus funkció használati melegvíz készítéshez és a melegvíztároló cirkulációs szivattyújához & a kapcsolási idők egyénileg programozhatók, naponta max. négy idősáv állítható be Legrövidebb kapcsolási időköz: 10 perc Az üzemi programok beállítása Afűtési rendszer fagyvédelme minden üzemmódban biztosított. A programválasztó gombokkal a következő üzemi programok állíthatók be: & fűtés és melegvíz & csak HMV üzemmód & standby üzem (fagyvédelmi funkcióval) Az üzemi program külső átkapcsolása H1 vagy H2 külső bővítő adapter alkalmazásával is lehetséges (pl. épületfelügyeleti rendszer). VITODENS 300-W VIESMANN 17

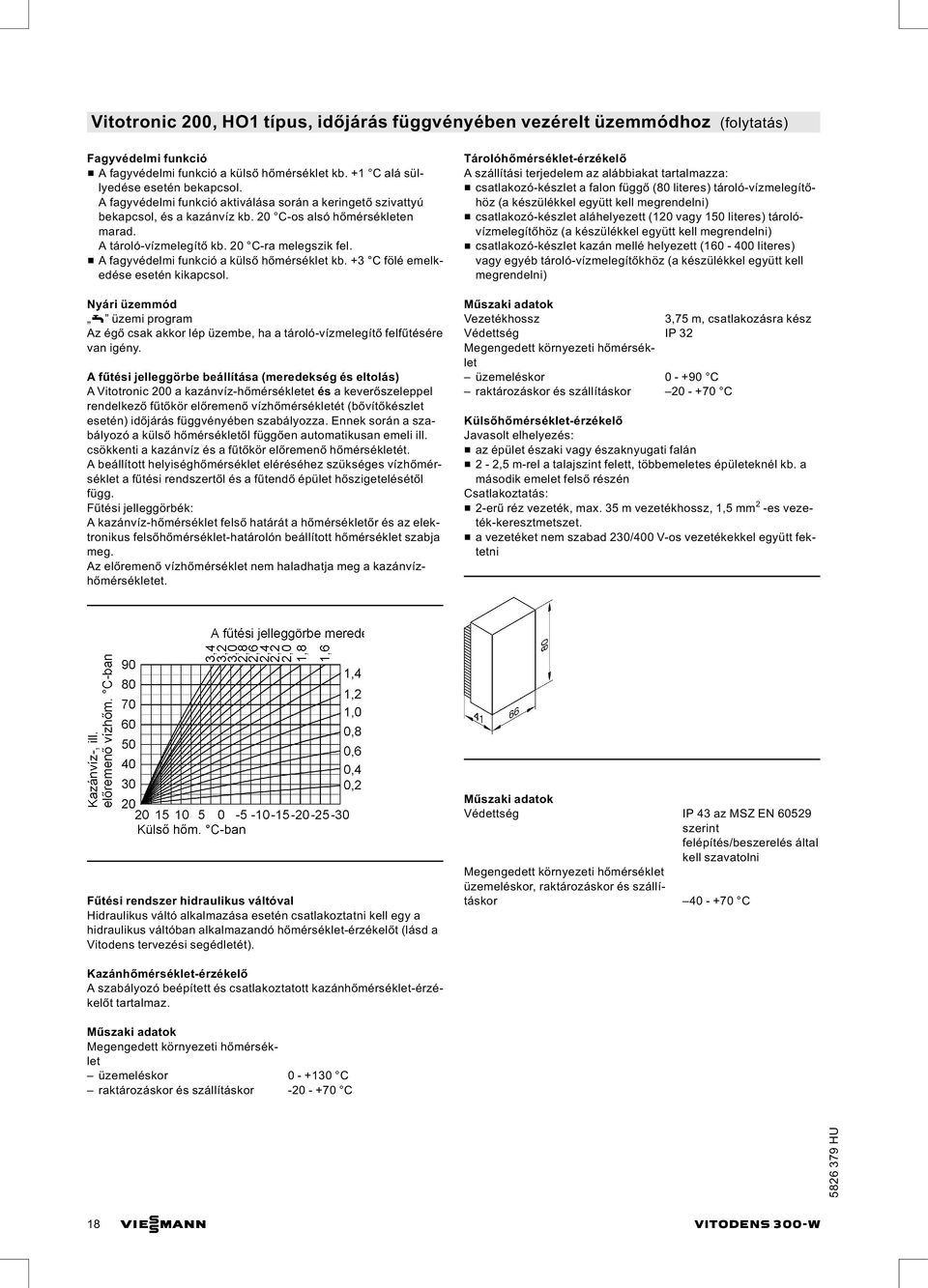

18 Vitotronic 200, HO1 típus, időjárás függvényében vezérelt üzemmódhoz (folytatás) Fagyvédelmi funkció & A fagyvédelmi funkció a külső hőmérséklet kb. +1 C alá süllyedése esetén bekapcsol. A fagyvédelmi funkció aktiválása során a keringető szivattyú bekapcsol, és a kazánvíz kb. 20 C-os alsó hőmérsékleten marad. A tároló-vízmelegítő kb. 20 C-ra melegszik fel. & A fagyvédelmi funkció a külső hőmérséklet kb. +3 C fölé emelkedése esetén kikapcsol. Nyári üzemmód w üzemi program Az égő csak akkor lép üzembe, ha a tároló-vízmelegítő felfűtésére van igény. Afűtési jelleggörbe beállítása (meredekség és eltolás) A Vitotronic 200 a kazánvíz-hőmérsékletet és a keverőszeleppel rendelkező fűtőkör előremenő vízhőmérsékletét (bővítőkészlet esetén) időjárás függvényében szabályozza. Ennek során a szabályozó a külső hőmérsékletől függően automatikusan emeli ill. csökkenti a kazánvíz és a fűtőkör előremenő hőmérsékletét. A beállított helyiséghőmérséklet eléréséhez szükséges vízhőmérséklet a fűtési rendszertől ésafűtendő épület hőszigetelésétől függ. Fűtési jelleggörbék: A kazánvíz-hőmérséklet felső határát a hőmérsékletőr ésazelektronikus felsőhőmérséklet-határolón beállított hőmérséklet szabja meg. Az előremenő vízhőmérséklet nem haladhatja meg a kazánvízhőmérsékletet. Tárolóhőmérséklet-érzékelő A szállítási terjedelem az alábbiakat tartalmazza: & csatlakozó-készlet a falon függő (80 literes) tároló-vízmelegítőhöz (a készülékkel együtt kell megrendelni) & csatlakozó-készlet aláhelyezett (120 vagy 150 literes) tárolóvízmelegítőhöz (a készülékkel együtt kell megrendelni) & csatlakozó-készlet kazán mellé helyezett ( literes) vagy egyéb tároló-vízmelegítőkhöz (a készülékkel együtt kell megrendelni) Vezetékhossz 3,75 m, csatlakozásra kész Védettség IP 32 Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Külsőhőmérséklet-érzékelő Javasolt elhelyezés: & az épület északi vagy északnyugati falán & 2-2,5 m-rel a talajszint felett, többemeletes épületeknél kb. a második emelet felső részén Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 -es vezeték-keresztmetszet. & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Fűtési rendszer hidraulikus váltóval Hidraulikus váltó alkalmazása esetén csatlakoztatni kell egy a hidraulikus váltóban alkalmazandó hőmérséklet-érzékelőt (lásda Vitodens tervezési segédletét). Védettség IP 43 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor, raktározáskor és szállításkor C Kazánhőmérséklet-érzékelő A szabályozó beépített és csatlakoztatott kazánhőmérséklet-érzékelőt tartalmaz. Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C 18 VIESMANN VITODENS 300-W

19 Vitotronic 200, HO1 típus, időjárás függvényében vezérelt üzemmódhoz (folytatás) H1 belső bővítő adapter A H1 belső bővítő adapter (elektronikai nyomtatott áramköri lap) a szabályozóba van beépítve. Abővítő adapterrel a következő funkciók hajthatók végre: Funkció külső biztonsági mágnesszelep csatlakoztatása (PB gáz) vagy égéstermék-csappantyú csatlakoztatása és választhatóan az alábbi funkciók egyike: fűtőköri keringető szivattyú (több fokozatú) csatlakoztatása közvetlenül rácsatlakoztatott fűtőkörben gyűjtő zavarjelző csatlakoztatása tárolófűtés keringető szivattyú csatlakoztatása cirkulációs szivattyú csatlakoztatása A relékimenet névleges terhelhetősége 1(0,5) A 250 V~ 2(1) A 250 V~ Névleges feszültség: 230 V~ Névleges frekvencia: 50 Hz A Vitotronic 200, HO1 típus műszaki adatai Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 6 A Érintésvédelmi osztály I Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Az elektronikus hőmérsékletőr beállítása 82 C (átállítás nem lehetséges) A használati melegvíz C hőmérsékletének beállítási tartománya Afűtési jelleggörbe beállítási tartománya Meredekség 0,2-3,5 Eltolás K A Vitotronic 200 kiegészítő tartozékai Fontos tudnivaló távvezérlők helyiséghőmérséklet-szabályozási funkciójához (RS-funkció) Az RS-funkciónak a padlófűtések tehetetlensége miatt nem szabad hatnia a padlófűtési körre. Az RS-funkció csak keverőszeleppel rendelkező fűtőkörre hathat. Fontos tudnivaló a Vitotrol 200 és 300 távvezérlőhöz Az adott fűtési rendszer minden fűtőköréhez alkalmazható a Vitotrol 200 vagy a Vitotrol 300. Vitotrol 200 Rend. sz KM-BUS-résztvevő. A tetszés szerinti helyiségben lévő Vitotrol 200 távvezérlő készülék beállítja egy fűtőkörön belül a kívánt normál üzemmódbeli hőmérsékletet és üzemi programot. A Vitotrol 200 kivilágított üzemi program választó gombokkal és party-üzemkapcsolóval valamint takarék-kapcsológombbal rendelkezik. RS-funkció: Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót VITODENS 300-W VIESMANN 19

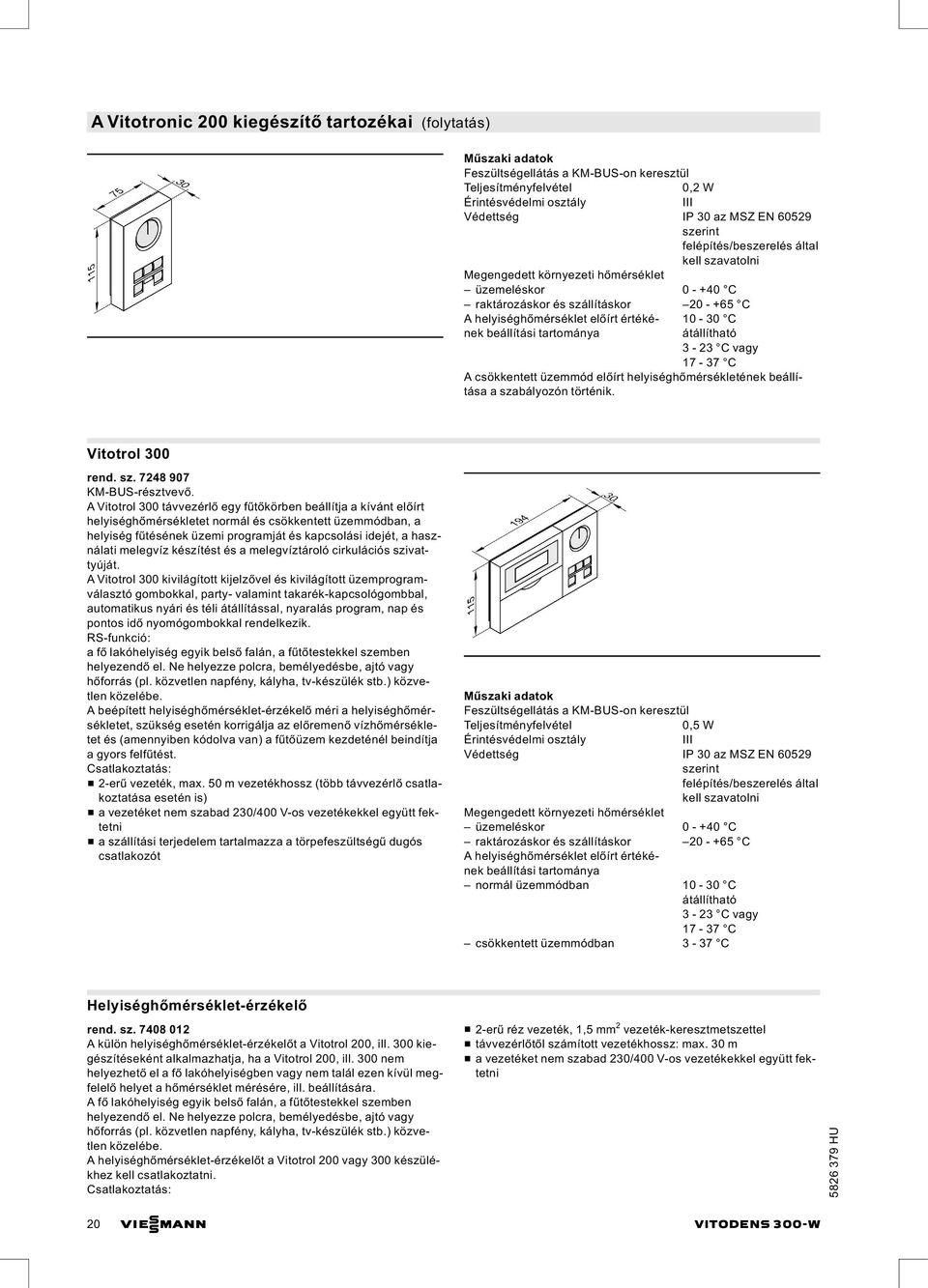

20 A Vitotronic 200 kiegészítő tartozékai (folytatás) Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,2 W Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya átállítható C 3-23 C vagy C A csökkentett üzemmód előírt helyiséghőmérsékletének beállítása a szabályozón történik. Vitotrol 300 rend. sz KM-BUS-résztvevő. A Vitotrol 300 távvezérlő egy fűtőkörben beállítja a kívánt előírt helyiséghőmérsékletet normál és csökkentett üzemmódban, a helyiség fűtésének üzemi programját és kapcsolási idejét, a használati melegvíz készítést és a melegvíztároló cirkulációs szivattyúját. A Vitotrol 300 kivilágított kijelzővel és kivilágított üzemprogramválasztó gombokkal, party- valamint takarék-kapcsológombbal, automatikus nyári és téli átállítással, nyaralás program, nap és pontos idő nyomógombokkal rendelkezik. RS-funkció: afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,5 W Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya normál üzemmódban C átállítható 3-23 C vagy C csökkentett üzemmódban 3-37 C Helyiséghőmérséklet-érzékelő rend. sz A külön helyiséghőmérséklet-érzékelőt a Vitotrol 200, ill. 300 kiegészítéseként alkalmazhatja, ha a Vitotrol 200, ill. 300 nem helyezhető el a fő lakóhelyiségben vagy nem talál ezen kívül megfelelő helyet a hőmérséklet mérésére, ill. beállítására. Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-készülék stb.) közvetlen közelébe. A helyiséghőmérséklet-érzékelőt a Vitotrol 200 vagy 300 készülékhez kell csatlakoztatni. Csatlakoztatás: & 2-erű réz vezeték, 1,5 mm 2 vezeték-keresztmetszettel & távvezérlőtől számított vezetékhossz: max. 30 m & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni 20 VIESMANN VITODENS 300-W

21 A Vitotronic 200 kiegészítő tartozékai (folytatás) Érintésvédelmi osztály III Védettség IP 30 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Rádió-óra vevő rend. sz ADCF77időjeladó vételére (Németországban a jeladás a Frankfurt/Main közelében lévő Mainflingenből érkezik). A pontos idő és a dátum rádióvezérelt pontossággal állítódik be. Egy külső falra, az adó irányában kell felszerelni. Fémes anyagok, pl. vasbeton, szomszédos épületek és elektromágneses zavarforrások, pl. nagyfeszültségű és felsővezetékek korlátozhatják a vételminőséget. Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & A vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. Vitohome 300 rend. sz. Z Lakásirányítási központ az egyes helyiségek hőmérsékletének rádióvezérelt szabályozására radiátoros és/vagy padlófűtéses fűtési rendszerekhez. & A kényelmi szempontok előtérbe helyezése & Fűtés- és áramköltségek csökkenése & Egyszerű üzembe helyezés és utólagos felszerelés & Afűtés és a melegvíz együttes kezelése Vitocom 100, GSM típus & SIM kártya nélkül rend. sz. Z Funkciók: & távkapcsolás a GSM mobiltelefon-hálózaton keresztül & távlekérdezés a GSM mobiltelefon-hálózaton keresztül & távellenőrzés az 1-es és a 2-es mobiltelefonnak érkező SMS üzenetek által & további berendezések távellenőrzése digitális bemeneten keresztül (230 V) Konfiguráció: Mobiltelefonok SMS üzeneteken keresztül Szállítási terjedelem: & Vitocom 100 (attól függően, hogy SIM kártyával vagy anélkül történt a megrendelés) & hálózati csatlakozóvezeték eurodugóval (2,0 m hosszú) & GSM antenna (3,0 m hosszú), mágneses láb és ragasztó csík & KM-BUS összekötő vezeték (3,0 m hosszú) VITODENS 300-W VIESMANN 21

22 A Vitotronic 200 kiegészítő tartozékai (folytatás) Helyszíni feltételek: Jó hálózati vétel a kiválasztott mobiltelefon-hálózat szolgáltató GSM kommunikációjához (ajánlott szolgáltató: T-Mobile). Az összes KM-BUS résztvevő vezetékeinek teljes hossza max. 50 m. Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 15 ma Teljesítményfelvétel 4 W Érintésvédelmi osztály II Védettség IP 41 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás Üzemzavar-bemenet DE V ~ Vitocom 200, FA4 és GP1 típus & FA4 típus analóg telefonhálózatokhoz rend. sz. Z & GP1 típus GSM mobiltelefon-hálózatokhoz rend. sz. Z Fűtési rendszerek távműködtetéséhez, távbeállításához és távellenőrzéséhez analóg telefonhálózatokon és mobiltelefon-hálózatokon keresztül. Szállítási terjedelem: & hálózati csatlakozóvezeték hálózati csatlakozódugóval, 2 m hosszú & LON összekötő vezeték, 7 m hosszú & LON kommunikációs modul a szabályozóba való beépítésre (a Vitocom 200-nak a szabályozóhoz történő csatlakoztatásához egy LON kommunikációs modult kell beszerelni a szabályozóba) & csak FA4 típus esetén: analógmodem (tartozéka a csatlakozóvezeték dugóval a telefoncsatlakozó-aljzathoz (TAE6N), 2 m hosszú) & csak GP1 típus esetén: GSM modem (tartozéka az antenna csatlakozóvezetékkel, 3 m hosszú) Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 22 ma Teljesítményfelvétel 5 VA Érintésvédelmi osztály II Védettség IP 20 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1B típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás DE1 és DE 2 üzemzavar-bemenet Kapcsolókimenet (váltó) potenciálmentes érintkező, kapcsolási teljesítmény 24 V ~, 7 ma 230 V ~/30 V-, 2 A Afűtési rendszer távműködtetésére, távbeállítására és távellenőrzésére szolgáló funkciók & Távellenőrzés információ küldése SMS üzenetként a mobiltelefon/pda számára információ küldése ként a PC/PDA számára (szükség van az -Client funkcióra) kiegészítő készülékek ellenőrzése Funkciók a Vitodata 100-on keresztül történő kezeléshez (a Vitocom 200-ba integrált webszerveren keresztül) & Távműködtetés hozzáférés a rendszer minden fűtőköréhez az üzemi programok és az előírt értékek kezelése a nyaralás program, a kapcsolási idők ésafűtési jelleggörbe beállítása & Távbeállítás Az LNR típusú Vitosoft 200 szoftverrel (a Vitocom 200, FA4 és GP1 típus konfigurálásához számítógépen/laptopon) a Vitocom 200 paramétereinek konfigurálása Funkciók a Vitodata 300-on keresztül történő kezeléshez (a központi webszerveren keresztül): & Távműködtetés az üzemi programok és az előírt értékek kezelése a nyaralás program, a kapcsolási idők ésafűtési jelleggörbe beállítása & Távbeállítás a Vitocom 200 paramétereinek konfigurálása a Vitotronic szabályozási paraméterek távbeállítása a kódcímeken keresztül Adatcsere & Adatcsere a Vitodata 100-on keresztül számítógép webböngésző programmal a kezeléshez és az információ ként történő továbbításához PDA webböngésző programmal a kezeléshez és az információ SMS üzenetként/ ként történő továbbításához mobiltelefon az információ SMS-ként történő küldéséhez & Adatcsere a Vitodata 300-on keresztül 22 VIESMANN VITODENS 300-W

23 A Vitotronic 200 kiegészítő tartozékai (folytatás) számítógép webböngésző programmal a kezeléshez és az információ ként történő továbbításához mobiltelefon az információ SMS-ként történő küldéséhez információ továbbítása faxon Csatlakozások Vitocom 200 kompakt házban falra történő szereléshez az alábbi csatlakozókkal: & 2 potenciálmentes (ill. 24 V-os törpefeszültség) digitális bemenet a kiegészítő készülékek, ill. idegen rendszerek ellenőrzéséhez & 1 relé kimenet (230 V~) a készülék vezérléséhez & RJ45 csatlakozóhüvely a Vitotronic szabályozó csatlakoztatásához a LON hálózatra & hálózati csatlakozás 230 V~ & csatlakozás a következő interfészhez a Vitocom 200 készüléktípusnak megfelelően Interfészek & Vitocom 200, FA4 típus telefoncsatlakozó-aljzat (TAE6N) & Vitocom 200, GP1 típus GSM/GPRS Bővített funkciókhoz a Vitocom 300-zal történő üzemelés is lehetséges, lásd a Viessmann kommunikációs rendszerek tervezési segédletét. Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz, beépített keverőszelep-motorral rend. sz KM-BUS-résztvevő Az alábbi összetevőkkel: & keverőelektronika keverőszelep-motorral Viessmann DN és R ½ - 1¼ keverőszelepekhez & előremenő vízhőmérséklet-érzékelő (felületi hőmérséklet-érzékelő), 2,2 m vezetékhossz, csatlakozásra kész, aműszaki adatokat lásd alább & dugó a fűtőköri keringető szivattyú csatlakoztatásához & hálózati csatlakozóvezeték (3,0 m hosszú) & BUS-csatlakozóvezeték (3,0 m hosszú) A keverőszelep-motort közvetlenül a DN és R ½ - 1¼ Viessmann keverőszelepre kell szerelni. Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Afűtőköri keringető szivattyú relékimenetének névleges terhelhetősége sö 4(2) A 230 V~ Forgatónyomaték 3 Nm Működési idő 90 -nál 2 perc Előremenő hőmérséklet-érzékelő (felületi érzékelő) Keverőelektronika keverőszelep-motorral Feszítőszalaggal kell rögzíteni. Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 6,5 W Érintésvédelmi osztály I Védettség IP 32D az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Vezetékhossz 2,2 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz, önálló keverőszelep-motor számára rend. sz KM-BUS-résztvevő Önálló keverőszelep-motor csatlakoztatásához. Az alábbi összetevőkkel: & keverőszelep-elektronika egy önálló keverőszelep-motor csatlakoztatásához & előremenő vízhőmérséklet-érzékelő (felületi hőmérséklet-érzékelő), 5,8 m vezetékhossz, csatlakozásra kész & dugó a fűtőköri keringető szivattyú csatlakoztatásához & csatlakozó sorkapcsok a keverőszelep-motor csatlakoztatásához VITODENS 300-W VIESMANN 23

24 A Vitotronic 200 kiegészítő tartozékai (folytatás) & hálózati csatlakozóvezeték (3,0 m hosszú) & BUS-csatlakozóvezeték (3,0 m hosszú) Keverőszelep-elektronika Abővítőkészlet műszaki adatai Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 2,5 W Érintésvédelmi osztály I Védettség IP 32D az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C A relékimenetek névleges terhelhetősége fűtőköri keringető szivattyú sö 4(2) A 230 V~ keverőszelep-motor 0,2(0,1) A 230 V~ A keverőszelep-motor szükséges kb. 120 mp működési ideje 90 -nál Előremenő hőmérséklet-érzékelő (felületi érzékelő) Lásd a 23. oldalon. Merülő hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához. Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr túl magas előremenő vízhőmérséklet esetén kikapcsolja afűtőköri szivattyút. Vezetékhossz 4,2 m, csatlakozásra kész Beállítási tartomány C Kapcsolási különbség max. 11 K Kapcsolási teljesítmény 6(1,5) A 250 V~ Beállítási skála a burkolatban Nemesacél merülőhüvely R ½ x 200 mm Felületi hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához (csak fémből készült csövek esetén). Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr kikapcsolja a fűtőköri keringető szivattyút túl magas előremenő vízhőmérsékletnél. 24 VIESMANN VITODENS 300-W

25 A Vitotronic 200 kiegészítő tartozékai (folytatás) Vezetékhossz 4,2 m, csatlakozásra kész Beállítási tartomány C Kapcsolási különbség max. 14 K Kapcsolási teljesítmény 6(1,5) A 250V~ Beállítási skála a burkolatban LON kommunikációs modul Elektronikai nyomtatott áramköri lap a Vitotronic 200-H-val és Vitocom 200-zal történő adatcseréhez és a fölérendelt épületfelügyeleti rendszerekhez történő csatlakoztatáshoz. rend. sz LON összekötő vezeték a szabályozók közötti adatcseréhez rend. sz m vezetékhossz, csatlakozásra kész. Az összekötő vezeték hosszabbítása & 7-14 m fektetési távolság: 2 db összekötő vezeték (7,0 m hosszú) rend. sz db RJ45 LON-toldó csatlakozó rend. sz & m fektetési távolság összekötő dugókkal: 2 LON összekötő dugó rend. sz erű vezeték, CAT5, árnyékolt vagy JY(St) Y 2 x 2 x 0,8 helyszínen & m fektetési távolság csatlakozódobozokkal: 2 db összekötő vezeték (7,0 m hosszú) rend. sz erű vezeték, CAT5, árnyékolt vagy JY(St) Y 2 x 2 x 0,8 helyszínen 2 db RJ45, CAT6 LON-csatlakozódoboz rend. sz KM-BUS osztó Rend. sz készüléknek a Vitotronic KM-BUS-ára történő csatlakoztatásához. Vezetékhossz 3,0 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C VITODENS 300-W VIESMANN 25

26 A Vitotronic 200 kiegészítő tartozékai (folytatás) Merülő hőmérséklet-érzékelő rend.sz A hidraulikus váltó hőmérsékletének megállapításához. Vezetékhossz 3,75 m, csatlakozásra kész Védettség IP 32 az MSZ EN szerint felépítés/beszerelés által kell szavatolni Megengedett környezeti hőmérséklet üzemeléskor C raktározáskor és szállításkor C H2 belső bővítő adapter rend. sz Elektronikai nyomtatott áramköri lap a szabályozóba való beépítésre. A H2 belső bővítő adaptert a H1 belső bővítő adapter helyére kell beépíteni a szabályozóba. Abővítő adapterrel a következő funkciók hajthatók végre: Funkció A relékimenet névleges terhelhetősége külső elszívó készülékek reteszelése 6(3) A 250 V~ és választhatóan az alábbi funkciók egyike: 2(1) A 250 V~ fűtőköri keringető szivattyú (több fokozatú) csatlakoztatása közvetlenül rácsatlakoztatott fűtőkörben gyűjtő zavarjelző csatlakoztatása tárolófűtés keringető szivattyú csatlakoztatása csak Vitotronic 200, HO1 típus esetén: cirkulációs szivattyú csatlakoztatása Névleges feszültség 230 V~ Névleges frekvencia 50 Hz H1 külső bővítő adapter Rend. sz Funkcióbővítés a burkolatban, a falra történő szereléshez. Abővítő adapterrel a következő funkciók hajthatók végre: Funkció A relékimenet névleges terhelhetősége gyűjtő zavarjelző csatlakoztatása 0,4(0,2) A 250 V~ fűtőköri keringető szivattyú (több fokozatú) csatlakoztatása közvetlenül rácsatlakoztatott fűtőkörben összesen max. 4 A~ egyenként 2(1) A 250 V~ tárolófűtés keringető szivattyú csatlakoztatása csak Vitotronic 200, HO1 típus esetén: cirkulációs szivattyú csatlakoztatása alsó kazánvíz-hőmérséklet beállítása külső tiltás az előírt kazánvíz-hőmérséklet megadása egy 0-10 V-os bemeneten keresztül csak Vitotronic 200, HO1 típus esetén: az üzemmód külső átkapcsolása Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 4 A Teljesítményfelvétel 4 W Érintésvédelmi osztály I Védettség IP 32 Megengedett környezeti hőmérséklet üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C 26 VIESMANN VITODENS 300-W
