VIESMANN. VITOSOL 200-TM Heatpipe-elven működő vákuumcsöves kollektor a napenergia hasznosítására. Műszaki adatlap. VITOSOL 200-TM Típus: SPEA

Átírás

1 VIESMANN VITOSOL 200-TM Heatpipe-elven működő vákuumcsöves kollektor a napenergia hasznosítására Műszaki adatlap A rendelési számokat és árakat lásd az árjegyzékben VITOSOL 200-TM Típus: SPEA Vákuumcsöves kollektor Használati melegvíz, fűtési- és medencevíz melegítésére. Fektetett elhelyezéshez. HU 8/2017

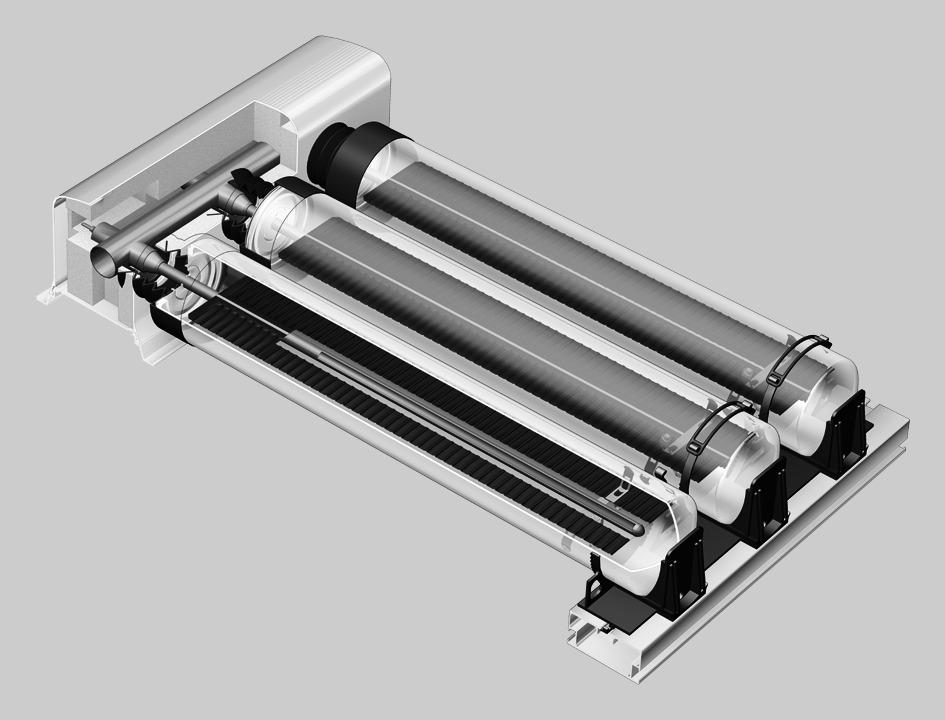

2 Termékleírás A C D E F A alumínium burkolat B hőcserélő C kondenzátor D abszorber E hőcső (heatpipe) F légmentes üvegcső B A Vitosol 200-TM, SPEA típusú vákuumcsöves kollektorok a következő kivitelben kaphatók: 1,63 m 2 -es 9 db vákuumcsővel 3,26 m 2 -es 18 db vákuumcsővel A Vitosol 200-TM, SPEA típusú kollektorokat fel lehet szerelni nyeregtetőre, lapostetőre, valamint szabadon állítva. Nyeregtetőkre hosszanti irányban (a vákuumcsövek a tetőgerincre merőlegesen) és keresztben (vákuumcsövek a tetőgerinccel párhuzamosan) is szerelhetők a kollektorok. A vákuumcsövekben szelektív bevonattal ellátott fém abszorber található, amely nagyfokú napsugárzás-elnyelést, továbbá alacsony hősugárzás-kibocsátást biztosít. Az abszorberre egy párolgó folyadékkal töltött hőcső van ráerősítve. A hőcső másik vége a kondenzátorra csatlakozik. A kondenzátor a rézből készült merülőhüvelyes hőcserélőben helyezkedik el. Úgynevezett száraz bekötésről van szó, azaz a csövek feltöltött, nyomás alatt álló berendezés esetén is kicserélhetők. A felmelegedett abszorber a hőt átadja a hőcsőnek. Ezáltal elpárolog az abban levő folyadék, és a gőz felszáll a kondenzátorba. A réz gyűjtőcsöves hőcserélő, amelyben a kondenzátor helyezkedik el, leadja a hőt az átáramló hőhordozó közegnek. Ezáltal a gőz újból cseppfolyósodik. A kondenzátum a hőcsőben lefelé visszafolyik, és a folyamat megismétlődik. A párolgó folyadék hőcserélőben való keringésének biztosításához a hajlásszögnek nullánál nagyobbnak kell lennie. Az abszorberek a vákuumcsövek tengelyirányú forgatásával optimálisan beállíthatók a nap irányába. A vákuumcsövek az elnyelőfelületek csekély beárnyékolása mellett 45 -kal elforgathatók. Legfeljebb 20 m 2 -nyi elnyelőfelületet lehet egy kollektormezővé összekapcsolni. Ehhez flexibilis, O-gyűrűkkel tömített és hőszigetelt összekötő csöveket szállítunk. A szorítógyűrűs csavarzatokat tartalmazó csatlakozó-készlet segítségével a kollektormező egyszerűen csatlakoztatható a szolárkör csövezéséhez. A csatlakozó-készlet kapható merülőhüvellyel vagy anélkül. A kollektor hőmérséklet-érzékelőt a csatlakozó-készlet merülőhüvelyébe kell beszerelni. A kollektorok tengeparthoz közeli területeken is alkalmazhatók. Termékmetszet A nagy hatékonyságú hőcsöves rendszerű, automatikus ThermProtect hőmérséklet-korlátozással rendelkező vákuumcsöves kollektor magas üzembiztonságot biztosít. Vákuumcsövekbe beépített, szelektív bevonattal ellátott, szennyeződésre nem érzékeny elnyelőfelületek. Hatékony hőátvitel a teljesen zárt kondenzátorokon keresztül a hőcserélőnek köszönhetően. A forgatható vákuumcsövek a nap felé fordíthatók a napenergia optimális hasznosítása érdekében. Száraz bekötés, azaz a csövek feltöltött berendezés esetén is behelyezhetők vagy kicserélhetők. A csatlakozóburkolat nagy hatékonyságú hőszigetelése minimálisra csökkenti a hőveszteséget. Egyszerű szerelés a Viessmann szerelő- és csatlakozórendszereknek köszönhetően. 2 VIESMANN VITOSOL 200-TM

3 Műszaki adatok Műszaki adatok SPEA típus 1,63 m 2 3,26 m 2 Csövek száma 9 18 Bruttó felület m 2 2,69 5,3 (támogatások igényléséhez szükséges) Elnyelőfelület m 2 1,63 3,26 Kollektorok közötti távolság mm Méretek Szélesség mm Magasság mm Mélység mm A következő értékek az elnyelőfelületre vonatkoznak: Optikai hatásfok % 78,5 76,7 k 1 hőveszteségi tényező W/(m 2 K) 1,847 1,649 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,005 0,006 A következő értékek az apertúra-felületre vonatkoznak: Optikai hatásfok % 73,9 72,3 k 1 hőveszteségi tényező W/(m 2 K) 1,74 1,554 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,004 0,006 A következő értékek a bruttó felületre vonatkoznak: Optikai hatásfok % 47,9 47,2 k 1 hőveszteségi tényező W/(m 2 K) 1,127 1,014 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,003 0,004 Hőkapacitás kj/(m 2 K) 3,23 3,28 Tömeg kg Folyadék űrtartalom (hőhordozó közeg) Liter 0,86 1,72 Max. üzemi nyomás Egy 8 bar-os biztonsági szelep beszerelése esetén (kiegészítő tartozék) bar/mpa bar/mpa Max. üresjárati hőmérséklet C Gőzképződés W/m Csatlakozás Ø mm Műszaki adatok az energiahatékonysági osztály meghatározására (energiacímke) SPEA típus 1,63 m 2 3,26 m 2 Apertúrafelület m 2 1,73 3,46 A következő értékek az apertúra-felületre vonatkoznak: Kollektor hatásfoka η col, 40 K hőmérséklet-különbség % esetén Optikai hatásfok % k 1 hőveszteségi tényező W/(m 2 K) 1,2 1,2 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,006 0,006 Szögkorrekciós tényező IAM 0,88 0,88 6/0,6 8/0,8 6/0,6 8/0,8 VITOSOL 200-TM VIESMANN 3

4 Műszaki adatok (folytatás) KR a 161 KV Fontos tudnivaló! A hóterhelés függvényében más-más rögzítőkészletet kell alkalmazni. Lásd az árjegyzéket KR Kollektor-visszatérő (bemenet) KV Kollektor-előremenő (kimenet) Bevizsgált minőség Bevizsgált minőség A kollektorok megfelelnek a Kék Angyal környezetvédelmi jelzés (RAL UZ 73) követelményeinek. A bevizsgálás a Solar-KEYMARK és az EN vagy az ISO 9806 szerint történt. A készülék rendelkezik az érvényes EK- irányelvek szerinti CE-jelöléssel 4 VIESMANN VITOSOL 200-TM
