1 Function gázkazánok Atmoszférikus gázkazán Rozsdamentes acéllemez fekvõ HMV tároló Zománcozott acéllemez álló és fekvõ HMV tároló 1

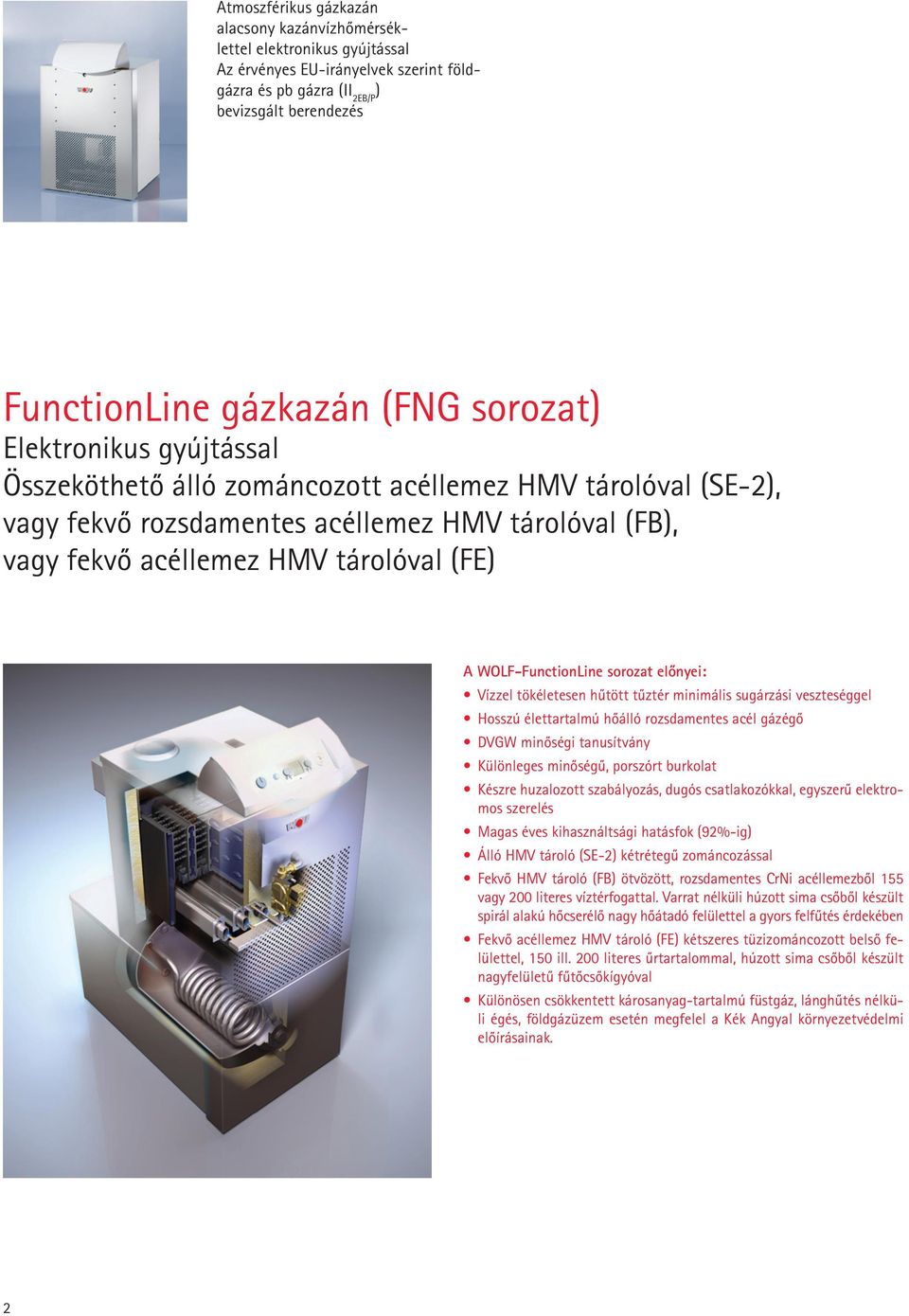

2 Atmoszférikus gázkazán alacsony kazánvízhõmérséklettel elektronikus gyújtással Az érvényes EU-irányelvek szerint földgázra és pb gázra (II 2EB/P ) bevizsgált berendezés FunctionLine gázkazán (FNG sorozat) Elektronikus gyújtással Összeköthetõ álló zománcozott acéllemez HMV tárolóval (SE-2), vagy fekvõ rozsdamentes acéllemez HMV tárolóval (FB), vagy fekvõ acéllemez HMV tárolóval (FE) A WOLF-FunctionLine sorozat elõnyei: Vízzel tökéletesen hûtött tûztér minimális sugárzási veszteséggel Hosszú élettartalmú hõálló rozsdamentes acél gázégõ DVGW minõségi tanusítvány Különleges minõségû, porszórt burkolat Készre huzalozott szabályozás, dugós csatlakozókkal, egyszerû elektromos szerelés Magas éves kihasználtsági hatásfok (92%-ig) Álló HMV tároló (SE-2) kétrétegû zománcozással Fekvõ HMV tároló (FB) ötvözött, rozsdamentes CrNi acéllemezbõl 155 vagy 200 literes víztérfogattal. Varrat nélküli húzott sima csõbõl készült spirál alakú hõcserélõ nagy hõátadó felülettel a gyors felfûtés érdekében Fekvõ acéllemez HMV tároló (FE) kétszeres tüzizománcozott belsõ felülettel, 150 ill. 200 literes ûrtartalommal, húzott sima csõbõl készült nagyfelületû fûtõcsõkígyóval Különösen csökkentett károsanyag-tartalmú füstgáz, lánghûtés nélküli égés, földgázüzem esetén megfelel a Kék Angyal környezetvédelmi elõírásainak. 2

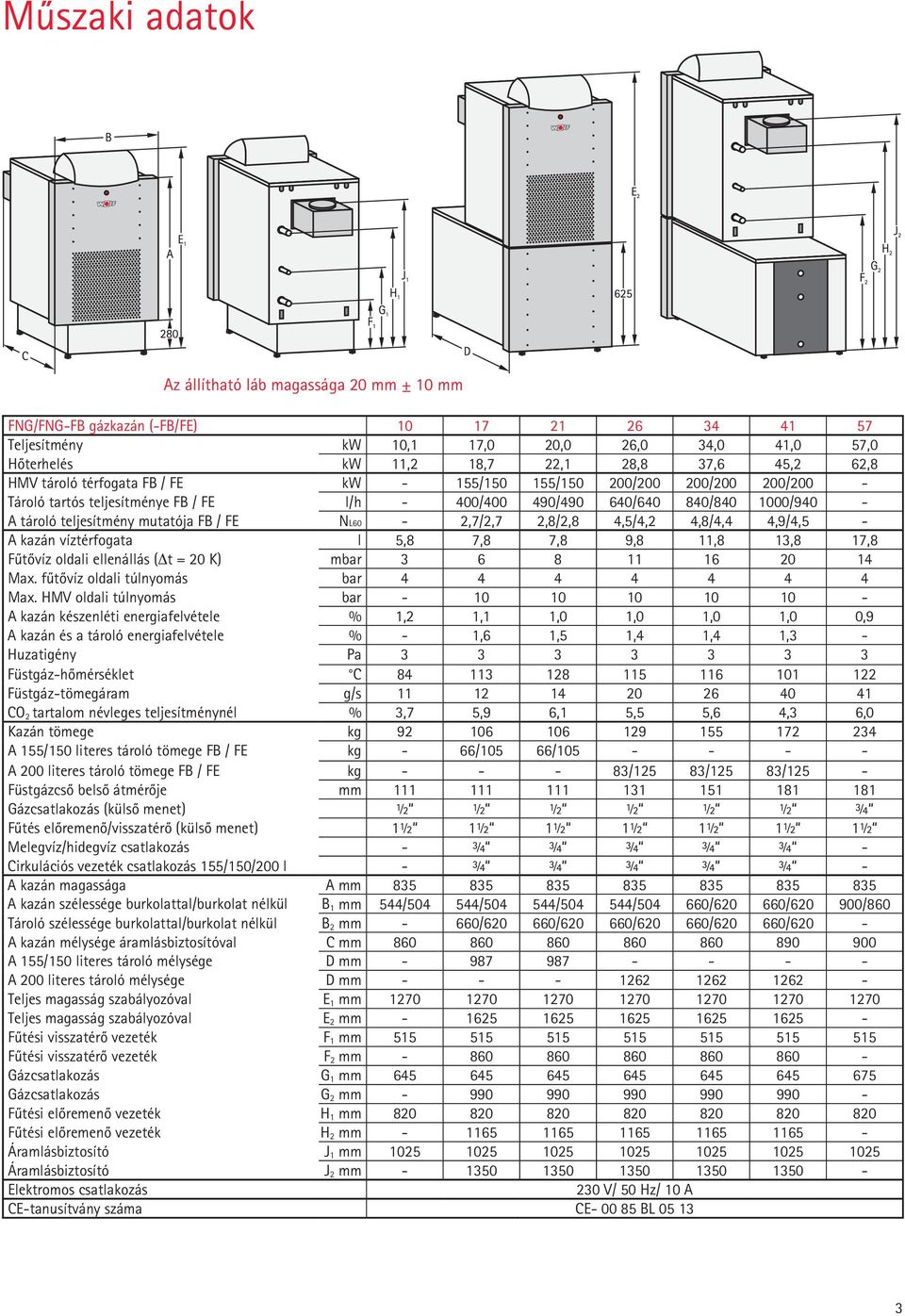

3 Mûszaki adatok Az állítható láb magassága 20 mm ± 10 mm FNG/FNG-FB gázkazán (-FB/FE) Teljesítmény kw 10,1 17,0 20,0 26,0 34,0 41,0 57,0 Hõterhelés kw 11,2 18,7 22,1 28,8 37,6 45,2 62,8 HMV tároló térfogata FB / FE kw - 155/ / / / /200 - Tároló tartós teljesítménye FB / FE l/h - 400/ / / / /940 - A tároló teljesítmény mutatója FB / FE NL60-2,7/2,7 2,8/2,8 4,5/4,2 4,8/4,4 4,9/4,5 - A kazán víztérfogata l 5,8 7,8 7,8 9,8 11,8 13,8 17,8 Fûtõvíz oldali ellenállás ( t = 20 K) mbar Max. fûtõvíz oldali túlnyomás bar Max. HMV oldali túlnyomás bar A kazán készenléti energiafelvétele % 1,2 1,1 1,0 1,0 1,0 1,0 0,9 A kazán és a tároló energiafelvétele % - 1,6 1,5 1,4 1,4 1,3 - Huzatigény Pa Füstgáz-hõmérséklet C Füstgáz-tömegáram g/s CO 2 tartalom névleges teljesítménynél % 3,7 5,9 6,1 5,5 5,6 4,3 6,0 Kazán tömege kg A 155/150 literes tároló tömege FB / FE kg - 66/105 66/ A 200 literes tároló tömege FB / FE kg /125 83/125 83/125 - Füstgázcsõ belsõ átmérõje mm Gázcsatlakozás (külsõ menet) ½ ½ ½ ½ ½ ½ ¾ Fûtés elõremenõ/visszatérõ (külsõ menet) 1½ 1½ 1½ 1½ 1½ 1½ 1½ Melegvíz/hidegvíz csatlakozás - ¾ ¾ ¾ ¾ ¾ - Cirkulációs vezeték csatlakozás 155/150/200 l - ¾ ¾ ¾ ¾ ¾ - A kazán magassága A mm A kazán szélessége burkolattal/burkolat nélkül B 1 mm 544/ / / / / / /860 Tároló szélessége burkolattal/burkolat nélkül B 2 mm - 660/ / / / /620 - A kazán mélysége áramlásbiztosítóval C mm A 155/150 literes tároló mélysége D mm A 200 literes tároló mélysége D mm Teljes magasság szabályozóval E 1 mm Teljes magasság szabályozóval E 2 mm Fûtési visszatérõ vezeték F 1 mm Fûtési visszatérõ vezeték F 2 mm Gázcsatlakozás G 1 mm Gázcsatlakozás G 2 mm Fûtési elõremenõ vezeték H 1 mm Fûtési elõremenõ vezeték H 2 mm Áramlásbiztosító J 1 mm Áramlásbiztosító J 2 mm Elektromos csatlakozás 230 V/ 50 Hz/ 10 A CE-tanusítvány száma CE BL

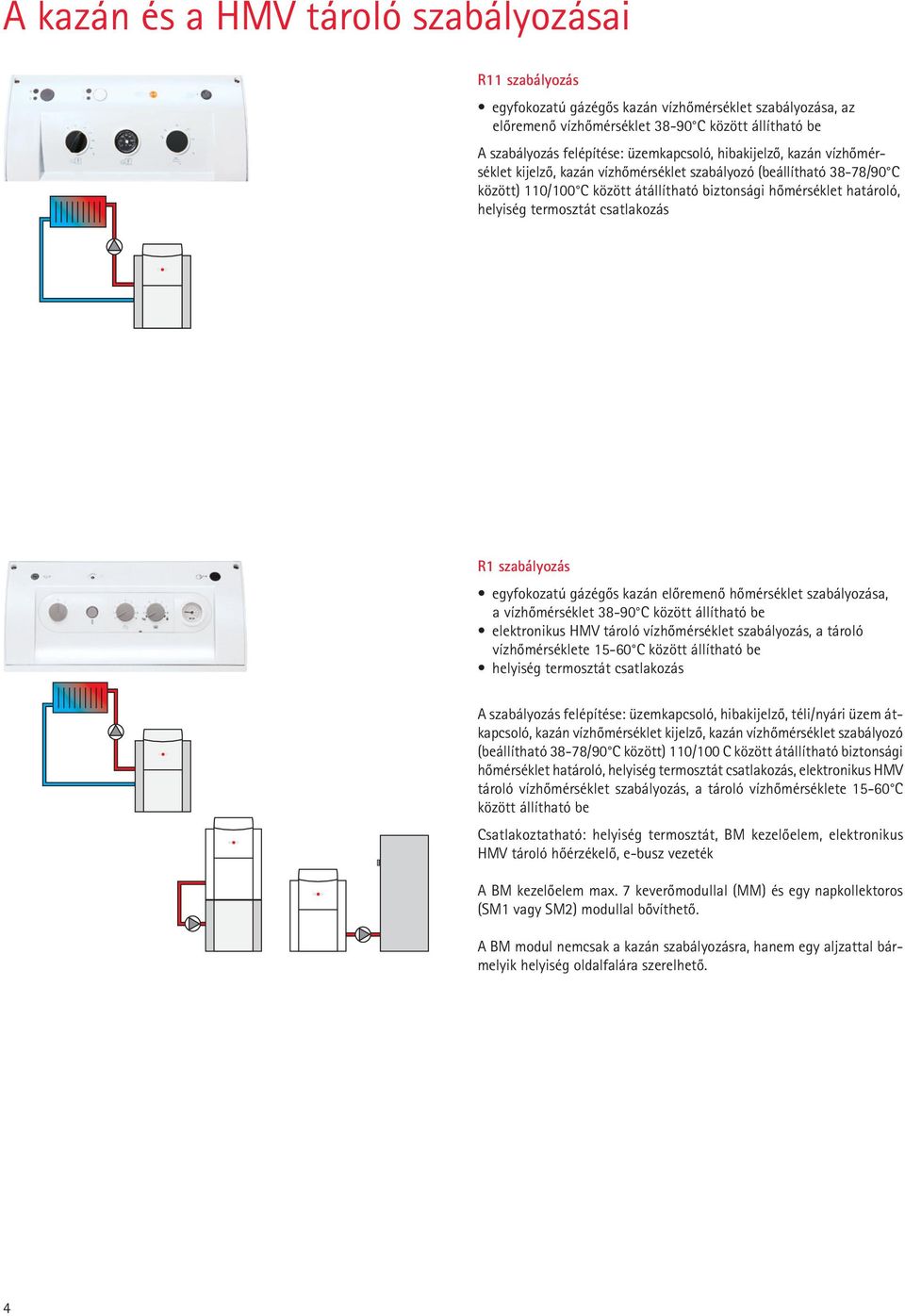

4 A kazán és a HMV tároló szabályozásai R11 szabályozás egyfokozatú gázégõs kazán vízhõmérséklet szabályozása, az elõremenõ vízhõmérséklet C között állítható be A szabályozás felépítése: üzemkapcsoló, hibakijelzõ, kazán vízhõmérséklet kijelzõ, kazán vízhõmérséklet szabályozó (beállítható 38-78/90 C között) 110/100 C között átállítható biztonsági hõmérséklet határoló, helyiség termosztát csatlakozás R1 szabályozás egyfokozatú gázégõs kazán elõremenõ hõmérséklet szabályozása, a vízhõmérséklet C között állítható be elektronikus HMV tároló vízhõmérséklet szabályozás, a tároló vízhõmérséklete C között állítható be helyiség termosztát csatlakozás A szabályozás felépítése: üzemkapcsoló, hibakijelzõ, téli/nyári üzem átkapcsoló, kazán vízhõmérséklet kijelzõ, kazán vízhõmérséklet szabályozó (beállítható 38-78/90 C között) 110/100 C között átállítható biztonsági hõmérséklet határoló, helyiség termosztát csatlakozás, elektronikus HMV tároló vízhõmérséklet szabályozás, a tároló vízhõmérséklete C között állítható be Csatlakoztatható: helyiség termosztát, BM kezelõelem, elektronikus HMV tároló hõérzékelõ, e-busz vezeték A BM kezelõelem max. 7 keverõmodullal (MM) és egy napkollektoros (SM1 vagy SM2) modullal bõvíthetõ. A BM modul nemcsak a kazán szabályozásra, hanem egy aljzattal bármelyik helyiség oldalfalára szerelhetõ. 4

5 A kazán és a HMV tároló szabályozásai SM1 (opcionális) R2 DigiCompact szabályozás egyfokozatú gázégõs kazán idõjárásfüggõ elõremenõ hõmérséklet szabályozása elektronikus HMV tároló vízhõmérséklet szabályozás szabadon programozható kimenet (pl. HMV cirkulációs szivattyú, hibajelzés stb.) szabadon programozható bemenet (pl. helyiség hõmérséklet, HMV cirkulációs szivattyú kapcsoló stb.) BM kezelõelem, megvilágított szöveges kijelzõvel a BM kezelõelem egy helyiségben aljzatra szerelve távszabályozóként is muködhet a BM-es rendszer max. 7 keverõmodullal (MM) és egy napkollektoros (SM1 vagy SM2) modullal bõvíthetõ. épületfelügyelethez csatlakoztatható egy ISM4-es modulon keresztül antibakteriális védelem beépítve A szabályozáson megtalálható: üzemkapcsoló, átállítható biztonsági hõmérséklet határoló (110/100 C), 6,3A-es biztosíték, programválasztó gomb, füstgázelemzés, automatikus üzem, 24 órás fûtési- és csökkentett fûtési üzem, nyári üzemmód, kézi vezérlés, kikapcsolt fûtési üzem, fagyvédelem. A szabályozási paraméterek és az elõre beállított 3 (átállítható) idõprogram a BM modulon állítható a HMV tároló hõmérsékletével (15-60 C) együtt. Ugyancsak a BM modulon állítható a fûtési elõremenõ hõmérséklet max. értéke fûtési vagy csökkentett fûtési üzemmódban, automatikus nyári üzemmód. Ezen lehet leolvasni a hõmérséklet értékeket, az üzemidõket, az égõindulások számát, a hibajelzéseket és ezen állíthatók be a szerviz- ill. tesztfunkciók. SM1 (opcionális) R3 DigiCompact szabályozás egyfokozatú gázégõs kazán idõjárásfüggõ elõremenõ hõmérséklet szabályozása egy keverõkör idõjárásfüggõ elõremenõ hõmérséklet szabályozása elektronikus HMV tároló vízhõmérséklet szabályozás szabadon programozható kimenet (pl. HMV cirkulációs szivattyú, hibajelzés stb.) szabadon programozható bemenet (pl. helyiség hõmérséklet, HMV cirkulációs szivattyú kapcsoló stb.) fûtési-, HMV készítési és HMV cirkulációs szivattyú idõprogram BM kezelõelem, megvilágított szöveges kijelzõvel a BM kezelõelem egy helyiségben aljzatra szerelve távszabályozóként is mûködhet a BM-es rendszer max. 7 keverõmodullal (MM) és egy napkollektoros (SM1 vagy SM2) modullal bõvíthetõ épületfelügyelethez csatlakoztatható egy ISM4-es modulon keresztül antibakteriális védelem beépítve A szabályozáson megtalálható: üzemkapcsoló, átállítható biztonsági hõmérséklet határoló (110/100 C), 6,3A-es biztosíték, programválasztó gomb, füstgázelemzés, automatikus üzem, 24 órás fûtési- és csökkentett fûtési üzem, nyári üzemmód, kézi vezérlés, kikapcsolt fûtési üzem, fagyvédelem. A szabályozási paraméterek és az elõre beállított 3 (átállítható) idõprogram a BM modulon állítható a HMV tároló hõmérsékletével (15-60 C) együtt. Ugyancsak a BM modulon állítható a fûtési és keverõköri elõremenõ hõmérséklet max. értéke fûtési vagy csökkentett fûtési üzemmódban, automatikus nyári üzemmód. Ezen lehet leolvasni a hõmérséklet értékeket, az üzemidõket, az égõindulások számát, a hibajelzéseket és ezen állíthatók be a szerviz- ill. tesztfunkciók. 5

6 Az R2 és az R3 szabályozás tartozékai R2 DigiCompact szabályozás Egy fûtési kör idõjárásfüggõ szabályozása. R3 DigiCompact szabályozás Egy fûtési és egy keverõkör idõjárásfüggõ szabályozása. MM keverõköri modul az alapszabályozáshoz egy kiegészítõ keverõkör szabályozásához idõjáráskövetõ fûtési elõremenõ hõmérséklet szabályozás a szabályozás könnyen beállítható, ha elõzõleg meghatározta és kiválasztotta a rendszert csatlakoztatható rá egy BM modul, vagy távszabályozóként egy aljzatra is szerelhetõ 5 csatlakozós technika kazán visszatérõ hõmérséklet szabályozójaként is alkalmazható 2-eres e-buszos-csatlakozás SM1 napkollektoros modul az alapszabályozáshoz egy kiegészítõ napkollektoros kör szabályozásához Wolf-fûtõberendezéssel együtt jelentõs energiamegtakarítás érhetõ el, mivel a HMV készítést a szolárkör mûködése alatt a kazán felöl megakadályozza egy hõfogyasztó hõmérséklet különbség szabályozására alkalmas a HMV tároló max. hõmérsékletének határolása a kért- és a tényleges hõmérsékletek a BM modulon leolvashatók beépített üzemóra számláló csatlakoztatható hozzá hõmennyiség mérõ is 5 csatlakozós technika napkollektoros és tárolós hõérzékelõvel, merülõ hüvelyekkel SM2 napkollektoros modul WRS rendszerû szabályozó max. 2 db napkollektoros felülethez és max. 2 db tárolóhoz, 1 db kollektor- és 1 db tároló hõmérséklet érzékelõvel, és 1-1 db merülõ hüvellyel az adott kapcsolási rajzok alapján egyszerû rendszer változat kiválasztás WRS rendszerû kazánszabályozás esetén, energiatakarékos HMV készítés (a napkollektoros rendszer mûködésekor a kazán oldali HMV készítés letiltva) hõmennyiség mérési lehetõség a mért és beállított értékek kijelzése, leolvasása csak a BM-modulon lehetséges szabályozás e-buszos rendszeren keresztül 5-raszteres csatlakozás BM kezelõmodul az MM modul távszabályozójaként is alkalmazható külön fali aljzatra is szerelhetõ Fali aljzat takaróelemmel BM kezelõmodul falra történõ felszereléséhez R2 vagy R3-as szabályozókhoz a forgatógombos takaróelem beépíthetõ a kazán szabályozóba 6

7 Az R2 és az R3 szabályozás tartozékai Rádióhullámos (DCF77 jel) órajelfogó külsõ hõérzékelõvel, így a pontosidõ beállítás.a automatikus Rádióhullámos (DCF77 jel) órajelfogó, amellyel a pontosidõ beállítás.a automatikus 2-eres e-buszos-csatlakozás Belsõ jelfogó a vezetéknélküli külsõ hõmérséklet érzékelõhöz és a vezeték nélküli távszabályozóhoz (DCF77 jel) Vezeték nélküli külsõ hõérzékelõ (csak a megfelelõ belsõ jelfogóval és vezeték nélküli távszabályozóval együtt alkalmazza) (cikk.szám ) Vezeték nélküli távszabályozó (csak a megfelelõ belsõ jelfogóval és vezeték nélküli külsõ hõérzékelõvel együtt alkalmazza) Keverõkörönként max. egy távszabályozó lehetséges. ISM4 - LON-csatlakozó modul biztosítja a kapcsolatot a szabályozó és az épületfelügyelet között ISM1 - RS232 csatlakozó modul küldi az adatokat egy PC-re vagy egy SMS-t egy mobil telefonra ISM2 - USB/eBusz csatlakozó modul a fûtési rendszer és a PC közé 7

8 A WOLF gyártmányú berendezések széles választéka ideális megoldásokat kínál új építkezésekhez, vagy felújításokhoz. A berendezések szabályozásai valamennyi komfort-igény kielégítésére alkalmasak. A készülékek könnyen kezelhetôek, hosszú élettartamúak és energiatakarékosak. A napenergiát hasznosító berendezések könnyen beépíthetôek meglévô mûködô rendszerekbe. Valamennyi WOLF készülék egyszerûen és gyorsan szerelhetô, karbantartása szervizbarát. Wolf Klíma és Fûtéstechnika Kft Budapest, Hofherr Albert u Telefon: +36(1) Telefax: +36(1) info@wolf-klima.hu WOLF a megújuló energia 8 A változtatás jogát fenntartjuk!
