1 Mûszaki dokumentáció Napenergia hasznosítás Síkkollektorok Vákumcsöves kollektorok 1

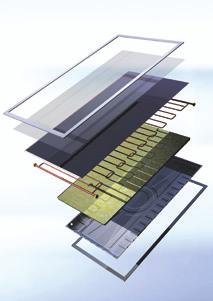

2 TopLine és ComfortLine sorozat TopSon F3-1 és F3-1Q ill. Comfort CFK-1 típusú síkkollektorok használati melegvíz készítésre (HMV) és fûtés rásegítésre A síkkollektorok tulajdonságai: kiemelkedô napenergia hasznosítás bevizsgálás és besorolás az EN szerint megfelel a kék angyal elôírásainak mélyhúzott, idôjárásálló alumínium tartótálca a tálcában 60 mm vastag kôzetgyapot hôszigetelés az F3-1 és F3-1Q típusoknál kiegészítô oldalsó hôszigetelés szelektív bevonatú hôelnyelô felület, a speciális kialakítású hôfelvevô csôvezeték (F3-1 és F3 1Q esetén kígyóvonalas, a CFK-1-nél hárfás elrendezés) biztosítja az egyenletes áramlást és az optimális hôátadást a kollektorok mozgáskiegyenlítô kompenzátorokkal kapcsolódnak egymáshoz 3,2 mm vastag edzett, ütésálló, biztonsági üveg (a CFK-nál 3 mm-es) egy darabból álló EPDM szigetelés az üveg és a tálca között 5 db kollektorig egyoldali bekötés az F3-1 és a CFK-1 típus álló kollektor, az F3-1Q típus fekvô komplett szerelési készletek - épülô tetôbe - már elkészült tetôre - sík- vagy kis hajlásszögû tetôre szereléshez 2 Mûszaki adatok TopSon F3-1 CFK-1 TopSon F3-1Q B D C A Nagyteljesítményû napkollektorok Típus TopSon F3-1 TopSon F3-1Q CFK-1 Hosszúság A mm Szélesség B mm Mélység C mm Bekötési távolság D mm Csatlakozások lapos tömítéssel ¾ ¾ ¾ Telepítési szög Optikai hatásfok * % 80,4 78,3 76,7 Hõveszteségi tényezõ k 1 * W/(m 2 K 2 ) 3,235 3,430 3,669 Hõveszteségi tényezõ k 2 * W/(m 2 K 2 ) 0,012 0,011 0,018 Max. áramlásmentes hômérséklet C Belépô szög korrekciós tényezô K 50 * % 94,0 94,0 95,0 Hôkapacitás C * kj/(m 2 K) 11,75 5,88 7,78 Max. üzemi nyomás bar Felület m² 2,3 2,3 2,3 Hatásos felület m² 1,99 2,11 2,12 Ûrtartalom l 1,7 1,9 1,1 Üres tömeg kg Kollektoronként áramló közeg l/h Hôközvetítô közeg ANRO (higítatlan) Solar-Keymark szám 011-7S260F 011-7S2439F 011-7S591F ÉME engedély száma A-159/2015 * EN szerint

3 ComfortLine CRK típusú vákumcsöves napkollektor melegvízkészítésre és fûtésrásegítésre is A CRK napkollektorok elônyös tulajdonságai megfelelnek a kék angyal szigorú elôírásainak kis területen nagy mennyiségû energiát termel, még átmeneti idôszakban is, ezért jól használható a HMV készítés mellett fûtés rásegítésre is hosszú élettartam, ütésbiztos speciális üveg, a tartós vákumot a termoszos zárási elv biztosítja állandó, az idôjárási viszonyoktól szinte független teljesítmény, amit a belsô üvegfelület speciális szelektív bevonata és a magas vákum biztosít modul rendszerû felépítés, jól illeszkedik a tagolt tetôfelületekhez esztétikus megjelenés, amit a kisméretû üvegcsövek, azok optimális távolsága és az ebbôl adódó sikeres design biztosít egyszerû szerelés és telepítés Mûszaki adatok Elôremenô/ visszatérô vezeték A hôérzékelô merülô hüvelye Hôszigetelés Gyûjtô Rézcsô CPC-tükör Hôvezetô lemez Vákumcsô A CPC-tükör (kettôs parabola) megnöveli a vákumcsô hatékonyságát, még szórt sugárzás esetén is koncentrálja a sugarakat és a hôelnyelô felületre továbbítja. Vákumcsöves kollektor Típus CRK-12 Csatlakozás mm 15 Telepítési hajlásszög Napenergia felvétel % > 93,5 Visszasugárzás % <_ 6 Optikai hatásfok * % 64,2 a 1 -es hôveszteségi tényezô * W/(m 2 K) 0,885 a 2 -es hôveszteségi tényezô * W/(m 2 K 2 ) 0,001 Folyadék áramlás nélküli max. kollektor hôm. C 272 Besugárzási szög faktor K 50 hosszanti/keresztirányú* % 89/99 Tényleges hôtartalom * C eff kj /(m 2 K) 8,416 Maximális üzemi nyomás bar 10 Nyomásveszteség mbar 5 Vákumcsövek száma kollektoronként db 12 Az üvegcsô átmérôje mm 47/33/1,6 Teljes felület m² 2,29 Mûködô felület m² 2,0 Ûrtartalom l 1,74 Tömeg (üresen) kg 32,7 Hôközvetítô közeg ANRO LS (higítatlan) Solar-Keymark szám 011-7S321 R ÉME engedély száma A-159/2015 * EN szerint számított értékek 3

4 SEM-1/SEM-2 típusú HMV tároló álló hengeres kivitelben, minôségi acéllemezbôl, két hôcserélôvel, max. 110 C os és 10 bar nyomású fûtôvízre, max. 95 C-os és 10 bar nyomású melegvízre. A SEM-2 tárolóra a napkollektoros szivattyú blokk közvetlenül felszerelhetô. A Wolf SEM tárolók elônyei: Acéllemez hengeres tároló két síkcsöves hôcserélôvel, kettôs zománcbevonattal Nagy hatékonyságú PU-keményhab hôszigetelés, fóliaköpeny borítás Levehetô környezetbarát hôszigetelés, egyszerû szállítás Tároló védelme magnézium-védôanóddal Nagy hôcserélô felületek, rövid felfûtési idô, magas tartós melegvíz-teljesítmény Egyszerû karbantartás Optimális átmérõ-magasság-arány, jó hõmérséklet-rétegezõdés Elektromos fûtôbetét beépítési lehetôség SEM-1 SEM-2 Mûszaki adatok SEM-1 SEM-2 4 Tároló SEM-1 SEM Energiahatékonysági osztály 1) C C C - - Tároló ûrtartalom l Készenléti állapot energiafelhasználása kwh/24h 1,92 2,41 2,44 2,73 3,20 Tároló tartós teljesítmény 80/60-10/45 C (fûtési kör) kw - l/h Teljesítmény szám (fûtési kör) NL 60 2,3 4,8 6 13,5 18 Hidegvíz-csatlakozás A mm Visszatérô napkollektor kör B mm Tároló hôérzékelô napkollektor kör C mm Elôremenô napkollektor kör D mm Visszatérô fûtési kör E mm Tároló hôérzékelô fûtési kör F mm Cirkulációs szivattyú G mm Elôremenô fûtési kör H mm Melegvíz-csatlakozás I mm Alsó tisztító nyílás J mm Elektromos kiegészítô fûtés K mm Hômérô L mm Teljes magasság M mm Átmérô hôszigeteléssel N mm Átmérô hôszigetelés nélkül O mm Billentési magasság hôszigeteléssel mm Fûtôvíz max. bar/ C 10/110 10/110 10/110 10/110 10/110 Használati melegvíz max. bar/ C 10/95 10/95 10/95 10/95 10/95 Perem belsô átmérô mm Hidegvíz csatlakozás 1 * 1 * 1 1¼ 1¼ Fûtési elôremenô/visszatérô ¼ 1¼ Napkollektoros elôremenô/visszatérô ¾ ¾ 1 1¼ 1¼ Cirkuláció ¾ ¾ * ¾ 1 1 Melegvíz csatlakozás ¼ 1¼ Elektromos kiegészítô fûtés 1½ 1½ 1½ 1½ 1½ Hômérô ½ ½ ½ ½ ½ Hôcserélô felület (fûtési kör) m² 1,0 1,0 1,0 1,5 1,5 Hôcserélô felület (napkollektoros kör) m² 1,30 1,8 1,8 2,1 2,4 Hôcserélô ürtart. (fûtési kör) l 6,6 7,0 6,1 9,2 9,2 Hôcserélô ürtart. (napkollektoros kör) l 9,0 12,8 11,5 13,5 14,5 Tömeg kg ) Energiajelölés az ökodizájn-irányelv szerint, tárolóméret 500 l * külsô menet

5 Kapcsolási vázlat Napenergia hasznosítás HMV-készítésre SEM-1 vagy SEM-2 tárolóval 1 Napkollektorok 6 Napkollektoros köri szabályzás tároló-hôérzékelôje 2 Légedény 7 Töltô-ürítô csap 3 Kollektor-hôérzékelô 8 SEM-1 vagy SEM-2 napkollektoros tároló 4 Hômérséklet-különbség szabályzó (pl. SM1) 9 Kondenzációs olaj gázkazán (TOB) 5 Szivattyú-szerelvénycsoport 10 Tároló fûtésköri hôérzékelôje 5

6 SPU-2-W / SPU-2 típusú puffertároló acéllemez állóhengeres tároló síkcsöves hôcserélôvel (SPU-2-W) A Wolf SPU-2-W / SPU-2 tárolók elônyei Acéllemez puffertároló literes ûrtartalommal, acél síkcsöves hôcserélôvel (SPU-2-W), max. üzemi nyomás: 3 bar Acéllemez puffertároló literes ûrtartalommal, hôcserélô nélkül (SPU-2), max. üzemi nyomás: 3 bar Nagy hatékonyságú 100mm-es puha hab hôszigetelés Levehetô környezetbarát hôszigetelés, egyszerû szállítás SPU-2(W) SPU Mûszaki adatok SPU-2-W SPU-2 Puffertároló SPU-2-W / SPU Energiahatékonysági osztály 1) C Tároló ûrtartalom SPU-2-W l SPU-2 l Készenléti állapot SPU-2-W kwh/24h 2,30 2,89 3,38 4, energiafelhasználása SPU-2 kwh/24h 2,20 2,79 3,23 3,89 4, Csatlakozás/hôérzékelô helye A mm Csatlakozás/hôérzékelô helye B mm Csatlakozás/hôérzékelô helye C mm Csatlakozás/hôérzékelô helye D mm Fûtôcsôkígyó visszatérô csatlakozás * E mm Fûtôcsôkígyó elôremenô csatlakozás * F mm Hôszigetelés nélküli magasság G mm Magasság hôszigeteléssel H mm Külsô átmérô hôszigeteléssel I mm Külsô átmérô hôszigetelés nélkül J mm Billentési magasság hôszigeteléssel mm Billentési magasság hôszigetelés nélkül mm Csatlakozások mérete (8 db) 1½ 1½ 1½ 1½ Hômérô (4 db) ½ ½ ½ ½ ½ ½ ½ ½ Légtelenítés 1½ 1½ 1½ 1½ 1¼ 1¼ 1¼ 1¼ Hôcserélô csatlakozás * Hôcserélô felülete * m² 1,8 2,4 3 3, Hôcserélô ûrtartalma * l Max. üzemi túlnyomás primer * / szekunder bar 10/3 10/3 10/3 10/3 -/3 -/3 -/3 -/3 Max. üzemi hômérséklet primer * / szekunder C 110/95 110/95 110/95 110/95 -/95 -/95 -/95 -/95 Tömeg SPU-2-W kg SPU-2 kg ) Energiajelölés az ökodizájn-irányelv szerint, tárolóméret 500 l * csak SPU-2-W-nél

7 Kapcsolási vázlat Napenergia hasznosítás, HMV készítésre és fûtés rásegítésre SEM-1 vagy SEM-2 HMV tárolóval és SPU-2-W puffertárolóval 1 Napkollektorok 12 MM típusú keverôköri modul (4-es konfiguráció) 2 Légedény 13 Puffertároló hôérzékelôje 3 Kollektor hôérzékelô 14 Visszatérô hôméréskletérzékelô 4 Hômérséklet-különbség szabályozó (pl. SM2) 15 3 utas váltószelep 5 Szivattyú-szerelvénycsoport 16 Tároló hôérzékelô (fûtés) 6 Kiegészítô szivattyú-szerelvénycsoport 17 Kondenzációs olaj gázkazán (TOB) 7 Töltô-ürítô csap 18 HMV készítô szivattyú 8 SPU-2-W puffertároló 19 Keverôköri szelep motorja 9 Napkollektoros köri tároló hôérzékelô (SPU-2-W) 20 Keverôköri szivattyú 10 Használati melegvíz tároló (SEM-1 vagy SEM-2) 21 Keverôköri elôremenô hôérzékelôje 11 Napkollektoros köri tároló hôérzékelô (SEM-1 vagy SEM-2) 7

8 BSP/BSP-W/BSP-SL/BSP-W-SL tip. rétegzôs tároló a BSP-800/1000 típusok napkollektoros, szilárd- és gáztüzelésû fûtési rendszerhez a BSP-W1000 típusok napkollektoros és hôszivattyús rendszerhez a BSP-SL / BSP-W-SL típusok 2 db hôcserélôvel rendelkeznek A WOLF BSP tárolók elônyei: kis helyigény a tartályra felszerelhetô a HMV készítô modul, 2 keverôköri és 1 napkollektoros szivattyús készlet beépített, a hômérsékleti tartományok elkülönítését segítô speciális lemezek, amelyek a napkollektoros rendszer hatékonyságát jelentôsen növelik higiénikus, nagy teljesítményû HMV készítés programozható, egyszerûen beépíthetô HMV cirkulációs készlet alacsony ill. magas hômérsékletû 2 keverôkör kisebb a hôveszteség az egytárolós komplex megoldás miatt energiatakarékos fûtésrásegítés könnyen levehetô hôszigetelés, egyszerû szállítás Mûszaki adatok P O N M L Tartozékok - BSP-MK 1 alacsonyhômérsékletû keverôköri modul* - BSP-MK 2 magashôméréskletû keverôköri modul* - Egybeépített kettôs keverôköri készlet* - HMV modulhoz cirkulációs készlet * nem használható a BSP-W... kivitelhez 8 Q R K J I H G F E D C B A Típus BSP SL1000 W1000 W-SL1000 Tároló ûrtartalom l Készenléti állapot energiaferlhasználása kwh/24h 3,18 3,22 3,22 3,22 3,22 Napkollektor visszatérô (alsó hôcserélô) A mm Napkollektor hôérzékelô (alsó hôcserélô) B mm Váltószelep hôérzékelô C mm Napkollektor elôremenô (alsó hôcserélô) D mm Hôérzékelô E mm Hôérzékelô F mm Napkollektor visszatérô (felsô hôcserélô) G mm Napkollektor hôérzékelô (felsô hôcserélô) H mm Napkollektor elôremenô (felsô hôcserélô) I mm Magasság hôszigetelés nélkül J mm Magasság hôszigeteléssel K mm Csatlakozás L mm Csatlakozás M mm Csatlakozás N mm Csatlakozás O mm Csatlakozás P mm Külsô átmérô hôszigeteléssel Q mm Külsô átmérô hôszigetelés nélkül R mm Billentési magasság hôszigetelés nélkül mm Napkollektor köri elôremenô/visszatérô Csatlakozás 1½ 1½ 1½ 1½ 1½ Hôérzékelô csatlakozás (4 db) belsô átmérô** mm Napkollektoros hôcserélô felülete alsó/felsô m² 2,5 / - 3 / - 3 / 1,9 3 / - 3 / 1,9 Napkollektoros hôcserélô ûrtartalma alsó/felsô l 16,5 / - 19,8 / - 19,8 / 11 19,8 / - 19,8 / 11 A tároló max. üzemi nyomása bar A hôcserélô max. üzemi nyomása bar A tároló max. üzemi hômérésklete C Tömeg kg HMV FWS-2-60 FWS-2-60L HMV teljesítmény * l/min 65 C tároló-/hmv hômérséklet 43 C 25 - HMV teljesítmény * l/min 50 C tároló-/hmv hômérséklet 46 C - 10 Fûtôvíz oldali max. üzemi nyomás bar 3 3 Hidegvíz oldali max. üzemi nyomás bar Max. üzemi hômérésklet C Elektromos teljesítmény felvétel W Tömeg kg Elektromos csatlakozás 230V/50Hz * 10 C hidegvíz hômérséklet és 3,25-ös szelepállítás esetén (gyári beállítás) ** BSP-SL/BSP-W-SL-nél 5 db csatlakozás

9 Kapcsolási vázlat Napenergia hasznosítás BSP típusú rétegzôs tárolóval HMV készítésre és fûtés rásegítésre 1 Napkollektorok 8 HMV készítô modul 2 Légedény 9 Fûtôköri, keverôköri modul 3 Kollektor hôérzékelô 10 MM keverôköri szabályozó 4 SM1 napkollektoros rendszer szabályozó 11 Kondenzációs olaj gázkazán (TOB) 5 Szivattyú-szerelvény csoport 12 Tároló hôérzékelô (átlag) 6 Tároló hôérzékelô (napkollektoros rendszer) 13 Tároló hôérzékelô (HMV készítéshez) 7 BSP tároló 14 MM keverôköri szabályozó 9

10 Szabályozások TopLine rendszerû napenergia hasznosítás SM1 napkollektoros modul egy napkollektoros kör szabályozásához Wolf-fûtôberendezéssel együtt jelentôs energiamegtakarítás érhetô el, mivel a HMV készítést a szolárkör mûködése alatt a kazán felöl megakadályozza egy hôfogyasztó hômérséklet különbség szabályozására alkalmas a HMV tároló max. hômérsékletének határolása a kért- és a tényleges hômérsékletek a BM modulon leolvashatók beépített üzemóra számláló csatlakoztatható hozzá hômennyiség mérô is 5 csatlakozós technika napkollektoros és tárolós hôérzékelôvel, merülô hüvelyekkel SM2 napkollektoros modul WRS rendszerû szabályozó max. 2 db napkollektoros mezôhöz vagy max. 3 db tárolóhoz, 1 db kollektor- és 1 db tároló hômérséklet érzékelôvel, és 1-1 db merülô hüvellyel az adott kapcsolási rajzok alapján egyszerû rendszer változat kiválasztás WRS rendszerû kazánszabályozás esetén, energiatakarékos HMV készítés (a napkollektoros rendszer mûködésekor a kazán oldali HMV készítés letiltva) hômennyiség mérési lehetôség a mért és beállított értékek kijelzése, leolvasása csak a BM-modulon lehetséges szabályozás e-buszos rendszeren keresztül 5 csatlakozós technika BM-Solar napkollektoros kezelôelem SM1 vagy SM2 kezelô eleme LC kijelzô Kezelés a nyomógomb forgatásával E-buszos kapcsolat Fali csatlakozó aljzatra felszerelhetô, mint az SM1 vagy SM2 modul távszabályzója BM-Solar Grafik kezelômodul SM1 vagy SM2 kezelõ eleme háttérvilágítású grafikus kijelzô érthetô szöveges menüpontok a rendszerek, a hômérsékletek, a kinyert hômennyiség grafikus ábrázolása kezelés a forgató-nyomógombbal e-busz csatlakozás 10

11 Tartozékok Wolf napenergia hasznosítás Szivattyú-szerelvény készlet, tartalma: 2 db elzáró Ø18 mm (Ø22 mm a 20-as készletben), az elôremenô és a visszatérô hollandis csatlakozású beépített visszacsapó szelepekkel, beépített hômérôkkel, biztonsági szeleppel (6 bar), 0-10 bar-os nyomásmérôvel, energiatakarékos folyamatos szabályozású szivattyúval (EEI < 0,23), falra szerelô készlettel, EPP hôszigeteléssel, amely130 C-ig tartósan hôálló. 10-es szivattyú-szerelvény csoport max. 10 db síkkollektorhoz alkalmazható, 50 l/h kollektoronként áramlás esetén. Az áramlás 2-15 l/min között szabályozható. 20-as szivattyú-szerelvény csoport max. 20 db síkkollektorhoz alkalmazható, 50 l/h kollektoronként áramlás esetén. Az áramlás 7-30 l/min között szabályozható. Bôvítô szivattyú-szerelvény készlet egy második hôfelhasználó csatlakoztatása esetén, tartalma: elzáró visszacsapó szeleppel, beépített hômérôvel, 1 -os golyóscsappal, energiatakarékos folyamatos szabályozású szivattyúval (EEI < 0,23), EPP hôszigeteléssel, amely 130 C-ig tartósan hôálló. 10E típusú szivattyú-szerelvénycsoport max. 10 db síkkollektorhoz alkalmazható, 50 l/h kollektoronként áramlás esetén. Az áramlás 2-15 l/min között szabályozható. 20E típusú szivattyú-szerelvénycsoport max. 20 db síkkollektorhoz alkalmazható, 50 l/h kollektoronként áramlás esetén. Az áramlás 7-30 l/min között szabályozható. Hômennyiségmérô készlet SM1 és SM2 szabályozásokhoz* tartalma: - áramlásmérô - visszatérô hômérséklet érzékelô - hollandis csatlakozások - Q min/max 1,5/3 m3 /h - Q min/max 2,5/5 m3 /h * csak az 1/3/4/5/6 konfuráció esetén alkalmazható A napkollektoros visszatérôbe építhetô áramlás szabályozó a hôhordozó közeg áramlási mennyiségének pontos beállításához. Ezzel lehet a lehetséges legtöbb energia kinyeréséhez optimális áramlási mennyiséget beállítani. NÁ l/min (8 db kollektorig) NÁ l/min (6-20 db kollektor) Fûtési rásegítô készlet MM, SM2 ill. KM szabályozásokhoz tartalma : - 3-járatú váltószelep - visszatérô hômérséklet érzékelô - tároló hôérzékelô - merülôhüvely tárolóhoz Napkollektoros zárt tágulási tartály [liter] kiválasztása Napkollektor F3-1 / F3-1Q CFK-1 / CRK Vezeték Ø 12x1 15x1 18x1 22x1 28x1,5 12x1 15x1 18x1 22x1 28x1,5 2 kollektor 18 / / / / - 18 / 35 - / kollektor - 25 / / / - 25 / kollektor - 35 / / / / / kollektor - 50 / / / / / kollektor - 50 / / / / / kollektor - 80 / / / / / / - 80 / - 8 kollektor - 80 / / / / / / - 80 / - 9 kollektor / / / / - 80 / - 80 / - 10 kollektor / / / / - 80 / - A kiválasztás a napkollektoros szivattyúk max. szállítási teljesítményéhez tartozó max. csôvezeték hosszúságokon alapul. 11

12 A WOLF átfogó készülékválasztékot kínál lakossági, közületi és ipari fûtési és szellôzési rendszerekhez, amelyek új építés, renoválás és modernizálás esetén is a lehetô legjobb megoldásokat kínálják. A WOLF szabályozói komfort terén a legmagasabb igényeket is kelégítik. A berendezések könnyen kezelhetôk, energiatakarékosan és megbízhatóan mûködnek. A WOLF termékei egyszerûen és gyorsan telepíthetôk és szervizelhetôk. WOLF Klíma és Fûtéstechnika Kft Budapest, Hofherr Albert u. 38/c. Telefon: +36(1) Telefax: +36(1) info@wolf-klima.hu WOLF - Energiatakarékos rendszerek 12 A változtatás jogát fenntartjuk!
