1 VIESMANN VITOTRONIC 200 Időjárás függvényében vezérelt, digitális kazán- és fűtőköri szabályozó Műszaki adatlap A rendelési számokat és az árakat lásd az adott fűtőkazán árjegyzékében A dokumentum helye: Vitotec dosszié, 18. fejezet VITOTRONIC 200 KW5 Típus: KW1, KW2, KW4, Időjárás függvényében vezérelt kazánhőmérséklethez, egyfokozatú, kétfokozatú vagy folyamatos szabályozású égővel. Tárolóhőmérséklet-szabályozással és beépített diagnosztikai rendszerrel. Kivilágított, szöveges kijelzővel ellátott kezelőegységgel. 4/2007

2 Előnyök & Egységes, egyszerű kezelés: különböző kezelőszintek a berendezés üzemeltetője és a fűtési szakcég számára jó olvashatóság a szöveges és kivilágított kijelzéseknek köszönhetően kivilágított üzemi programválasztó gombok egyszerűen beállítható kapcsolási idők digitális kapcsolóóra a napi és heti programokhoz. A fűtési program változtatásakor megfelelően igazodnak a vízmelegítés és a melegvíztároló cirkulációs szivattyújának beállított idői Plug & Work funkció az érzékelők és a rendszertartozékok automatikus felismeréséhez és adaptálásához automatikus nyári és téli átállítás karbantartási időközök kijelzése a szükséglettől függő karbantartáshoz tüzelőanyag-fogyasztás kijelzése & Programkiválasztás a kísérő padlószárítás funkcióhoz (KW5 típus) & Gyors szerelés, üzembe helyezés és karbantartás a Rast 5 dugós csatlakozó rendszernek, a dugaszolható, elemes felépítésű funkciómoduloknak és a beépített diagnosztikai rendszernek köszönhetően & Optolink laptop kommunikációs port laptoppal történő lekérdezéshez és paraméter-beállításhoz & Távellenőrzés a Vitocom 100-zal együtt Alkalmazás Vitotronic 200, KW4 típus Időjárás függvényében vezérelt, digitális kazánköri szabályozó & Egykazános rendszerekhez & Egy, keverőszelep nélküli fűtőkörhöz & Egyfokozatú, kétfokozatú vagy folyamatos szabályozású égőhöz & Tárolóhőmérséklet-szabályozással & Napi és heti programozású digitális kapcsolóórával & Külön kapcsolási időkkel a helyiségfűtés, a használati melegvíz ítés és a melegvíztároló cirkulációs szivattyúja számára & Beépített diagnosztikai rendszerrel Vitotronic 200, KW5 típus Időjárás függvényében vezérelt, digitális kazán- és fűtőköri szabályozó: & Egykazános rendszerekhez & Egy keverőszelep nélküli és egy keverőszeleppel rendelkező fűtőkörhöz & Egyfokozatú, kétfokozatú vagy folyamatos szabályozású égőhöz & Tárolóhőmérséklet-szabályozással & Napi és heti programozású digitális kapcsolóórával & Afűtőkörök külön beállítható kapcsolási időivel, előírt értékeivel, valamint fűtési jelleggörbéivel & Külön kapcsolási időkkel a helyiségfűtés, a használati melegvíz ítés és a melegvíztároló cirkulációs szivattyúja számára & Beépített diagnosztikai rendszerrel Vitotronic 200 a következő Viessmann fűtőkazánokkal együtt: Tüzelőanyag Alsó kazánvízhőmérséklet KW4 típus KW5 típus Fűtőkazán korlátozás alábbi értékre nélkül korlátozva Alsóhőmér- Vitola 200 séklet-határ- Vitola 222 olás nélküli olaj-/gázüzemű fűtőkazán Olajüzemű kondenzációs kazánok *1 Az égő a jelleggörbének megfelelően kapcsol be és 42 C-on kapcsol ki. Égőüzemmód 1-fok. 2-fok. foly. szab. olaj/ x* 1 x gáz Vitoladens 300-T olaj x* 1 x 2 VIESMANN VITOTRONIC 200

3 Alkalmazás (folytatás) Vitotronic 200 a következő Viessmann fűtőkazánokkal együtt: Tüzelőanyahőmérséklet Alsó kazánvíz- Égőüzemmód KW4 típus KW5 típus Fűtőkazán korlátozás alábbi értékre 1-fok. 2-fok. foly. szab. nélkül korlátozva Gázüzemű kondenzációs kazán Vitocrossal kw-os névleges teljesítményig gáz x x x x Alacsony hőmérsékletű olaj-/ gázüzemű fűtőkazán Vitorond 100, 63 kw-os névleges teljesítményig olaj/ x* 1 x gáz x x Vitorond 100, olaj/ 43 C x kw-os névleges gáz teljesítményig x x Vitorond 111 olaj/ x* 1 x gáz x x Alacsony hőmérsékletű gázü- Vitogas 200-F, 60 kw-os névleges teljesítményig gáz 35 C x x zemű fűtőkazán ventilátor nélküli atmoszférikus égővel Vitogas 200-F, 72 kw névleges hőteljesítménytől gáz 43 C x *1 Az égő a jelleggörbének megfelelően kapcsol be és 42 C-on kapcsol ki. VITOTRONIC 200 VIESMANN 3

4 Felépítés és funkció Modulrendszerű felépítés A szabályozó egy alapülékből, elektronika modulokból és egy kezelőegységből áll. Alapülék: & hálózati kapcsoló & sorkapcsok a biztonsági hőmérséklet-határoló ellenőrzéséhez (KW4 és KW5 típus) & nyomógombok a kéményseprő ellenőrző funkcióhoz (KW4 és KW5 típus) & Optolink laptop kommunikációs port & hőmérséklet-szabályozó DIN TR vagy DIN TR (KW1 és KW2 típus), DIN TR (KW4 és KW5 típus) vagy DIN TR & biztonsági hőmérséklet-határoló DIN STB vagy DIN STB vagy DIN STB & üzemjelzés és üzemzavarjelzés & csatlakozótér külső ülékek csatlakoztatása rendszercsatlakozóval háromfázisú fogyasztók csatlakoztatása kiegészítő teljesítményreléken keresztül Kezelőegység: & Digitális kapcsolóórával & Kivilágított szöveges kijelzővel & Hőmérsékletek és kódcímek beállítása és kijelzése & Üzemzavarjelzések kijelzése & Forgatógomb a normál üzemmódbeli hőmérsékletek beállításához & Nyomógombok: hőmérséklet csökkentett üzemmódban programválasztás nyaralás program party és takarék üzemmód használati melegvíz hőmérséklete a kazánvíz-hőmérsékletésazelőremenő vízhőmérséklet fűtési jelleggörbéi fűtőkör kiválasztása (KW5 típus) Funkciók & A kazánvíz- és/vagy előremenő vízhőmérséklet időjárás függvényében történő vezérlése & Elektronikus felső- ésalsóhőmérséklet határolás & Szükséglettől függő keringető szivattyú- és égőkikapcsolás (nem adott azon égők esetén, ahol a fűtőkazán kazánvízhőmérséklet-alsóhatárolással működik) & Változtatható fűtési határérték beállítása & Szivattyú-blokkolásgátló & Beépített diagnosztikai rendszer & Égéstermék-hőmérséklet ellenőrzés égéstermékhőmérsékletérzékelővel & Karbantartási kijelzés & Adaptációs tárolóhőmérséklet-szabályozás előnykapcsolással (fűtőköri keringető szivattyúk KI, keverőszelep ZÁR) & A használati melegvíz ítéshez kiegészítő funkciót lehet beállítani (rövid ideig tartó felfűtés magasabb hőmérsékletre) & Egy fűtőkör, pl. padlófűtési kör optimalizált szabályozása előremenő és visszatérő hőmérséklet-érzékelőn keresztül (KW2 és KW5 típus) & Padlófűtés esetén padlószárítási funkció (KW2 és KW5 típus) Ahőszükséglet-számítás megfelel az MSZ EN szabvány előírásainak. Alacsony külső hőmérséklet esetén a felfűtési teljesítmény csökkentése érdekében növeli a csökkentett helyiséghőmérsékletet. A csökkentési szakaszt követő felfűtési idő lerövidítése érdekében egy időre megemelkedik az előremenő vízhőmérséklet. Az energiatakarékosságra vonatkozó rendelet értelmében a hőmérséklet szabályozását helyiségenként kell megoldani, pl. termosztátszelepek által. Szabályozási karakterisztika & Kazánköri szabályozó: P-jelleg kétpontos kimenettel fokozatos égővel történő üzem esetén PI-jelleg hárompontos kimenettel folyamatos szabályozású égővel történő üzem esetén & Fűtőköri szabályozó: PI-jelleg hárompontos kimenettel & Hőmérséklet-szabályozó a max. kazánvíz-hőmérséklet határolásához: 75 C, átállítható 87 C-ra & A biztonsági hőmérséklet-határoló beállítása: 110 C, átállítható 100 C-ra & Afűtési jelleggörbe beállítási tartománya: meredekség: 0,2-3,5 eltolás: K felső határolás: C alsó határolás: C Hőmérséklet-különbség a keverőszeleppel rendelkező fűtőkörhöz (KW2 és KW5 típus): 0-40 K & Az előírt használati melegvíz hőmérséklet beállítási tartománya C, átállítható C-ra Kazán-kódkártya Afűtőkazánnal történő összehangoláshoz (a fűtőkazánhoz mellékelve). Időprogram Digitális időprogram & napi és heti program, naptár & automatikus nyári és téli átállítás & automatikus funkció használati melegvíz ítéshez és a melegvíztároló cirkulációs szivattyújához & az idő, a dátum, valamint a helyiségfűtés, a használati melegvíz ítés és a melegvíztároló cirkulációs szivattyújának standard kapcsolási idői gyárilag be vannak állítva & a kapcsolási idők egyénileg programozhatók, naponta max. négy idősáv állítható be Legrövidebb kapcsolási időköz: 10 perc Menettartalék: 5 év Az üzemi programok beállítása Valamennyi üzemi programban működik a fűtési rendszer fagyvédelmi ellenőrzése (lásd a fagyvédelmi funkciót). A programválasztó gombokkal a következő üzemi programok állíthatók be: & fűtés+melegvíz & csak HMV üzemmód & lekapcsolt üzem V-kapcsolómodul esetében az üzemi program külső átkapcsolása. Nyári üzemmód ( csak HMV üzemmód ) Az égő csak akkor kapcsol be, ha a tároló-vízmelegítőt felkell fűteni (a tárolóhőmérséklet-szabályozó hatására). Az adott fűtőkazánhoz szükséges alsó kazánvíz-hőmérséklet megmarad. 4 VIESMANN VITOTRONIC 200

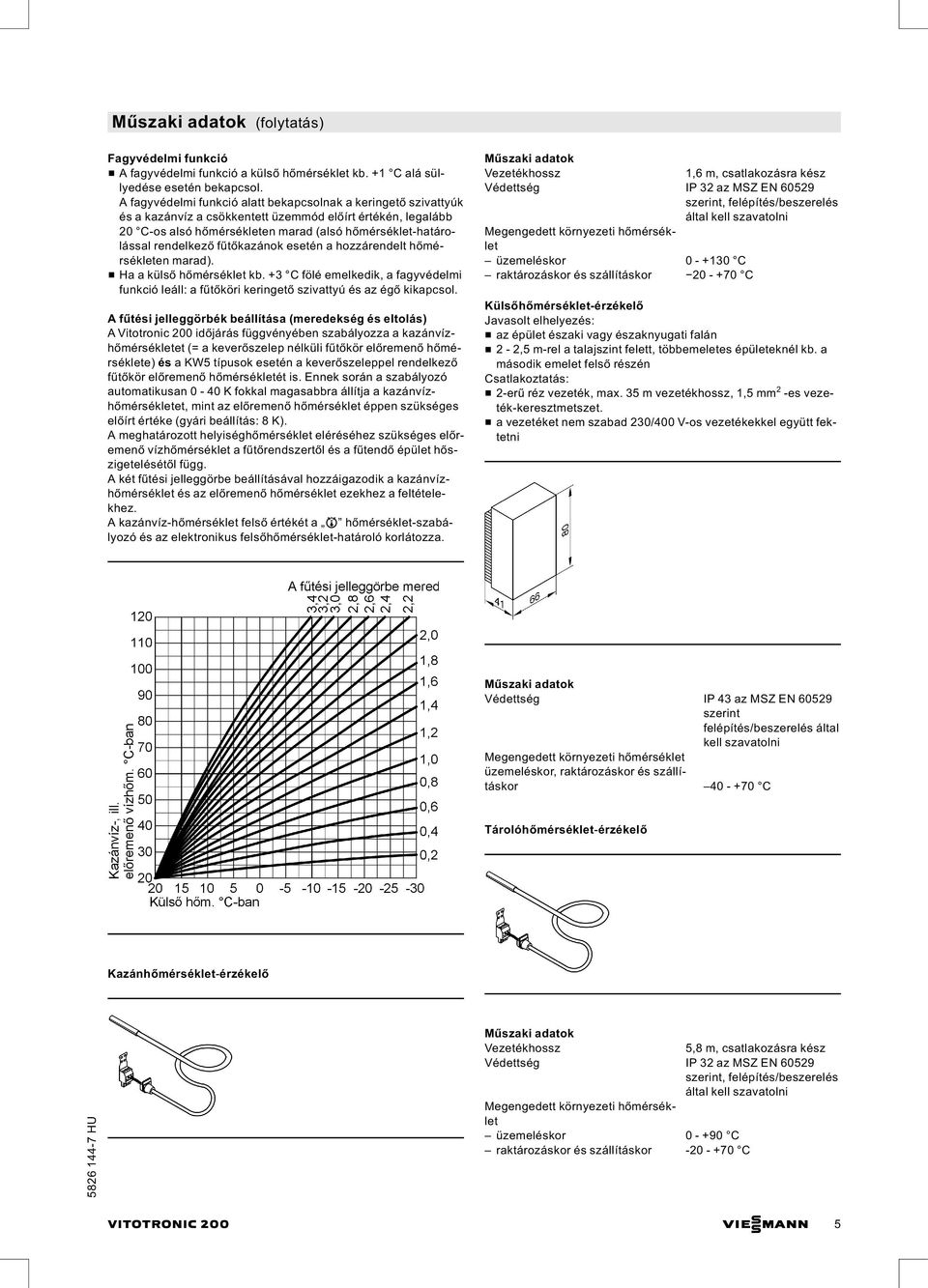

5 (folytatás) Fagyvédelmi funkció & A fagyvédelmi funkció a külső hőmérséklet kb. +1 C alá süllyedése esetén bekapcsol. A fagyvédelmi funkció alatt bekapcsolnak a keringető szivattyúk és a kazánvíz a csökkentett üzemmód előírt értékén, legalább 20 C-os alsó hőmérsékleten marad (alsó hőmérséklet-határolással rendelkező fűtőkazánok esetén a hozzárendelt hőmérsékleten marad). & Haakülső hőmérséklet kb. +3 C fölé emelkedik, a fagyvédelmi funkció leáll: a fűtőköri keringető szivattyúésazégő kikapcsol. Afűtési jelleggörbék beállítása (meredekség és eltolás) A Vitotronic 200 időjárás függvényében szabályozza a kazánvízhőmérsékletet(=akeverőszelep nélküli fűtőkör előremenő hőmérséklete) és a KW5 típusok esetén a keverőszeleppel rendelkező fűtőkör előremenő hőmérsékletét is. Ennek során a szabályozó automatikusan 0-40 K fokkal magasabbra állítja a kazánvízhőmérsékletet, mint az előremenő hőmérséklet éppen szükséges előírt értéke (gyári beállítás: 8 K). A meghatározott helyiséghőmérséklet eléréséhez szükséges előremenő vízhőmérséklet a fűtőrendszertől ésafűtendő épület hőszigetelésétől függ. Akétfűtési jelleggörbe beállításával hozzáigazodik a kazánvízhőmérséklet és az előremenő hőmérséklet ezekhez a feltételekhez. A kazánvíz-hőmérséklet felső értékét a R hőmérséklet-szabályozó és az elektronikus felsőhőmérséklet-határoló korlátozza. 1,6 m, csatlakozásra Védettség IP 32 az MSZ EN üzemeléskor C raktározáskor és szállításkor C Külsőhőmérséklet-érzékelő Javasolt elhelyezés: & az épület északi vagy északnyugati falán & 2-2,5 m-rel a talajszint felett, többemeletes épületeknél kb. a második emelet felső részén Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 -es vezeték-keresztmetszet. & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni Védettség IP 43 az MSZ EN felépítés/beszerelés által kell szavatolni üzemeléskor, raktározáskor és szállításkor C Tárolóhőmérséklet érzékelő Kazánhőmérséklet érzékelő 5,8 m, csatlakozásra Védettség IP 32 az MSZ EN üzemeléskor C raktározáskor és szállításkor C VITOTRONIC 200 VIESMANN 5

6 (folytatás) A Vitotronic 200 műszaki adatai Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 6 A Teljesítményfelvétel 5 W I Védettség IP 20 D az EN felépítés/beszerelés Hatásmód 1B típus az MSZ EN alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C A relékimenetek névleges terhelhetősége sö keringető szivattyúk 4(2) A, 230 V~* 1 sa tárolófűtés keringető szivattyú 4(2) A, 230 V~* 1 sk melegvíztároló cirkulációs szivattyúja 4(2) A, 230 V~* 1 gs keverőszelep-motor (KW2 és KW5 típus) 0,2(0,1) A, 230 V~* 1 fa égő 4(2) A, 230 V~ lö égő, 2. fokozat* 2 1(0,5) A,230 V~ lö égő, folyamatos szabályozású* 2 0,1(0,05) A, 230 V~ Összes max. 6 A, 230 V~ Szállítási terjedelem Vitotronic 200 KW4 típus rend. sz & kezelőegység & külsőhőmérséklet-érzékelő & kazánhőmérséklet-érzékelő & tárolóhőmérséklet-érzékelő & tasak a műszaki dokumentációval KW5 típus rend. sz & kezelőegység & külsőhőmérséklet-érzékelő & kazánhőmérséklet-érzékelő & tárolóhőmérséklet-érzékelő & tasak a műszaki dokumentációval Fűtési rendszer tároló-vízmelegítővel A tárolóhőmérséklet-szabályozáshoz külön meg kell rendelni a visszacsapó csappantyúval rendelkező keringető szivattyút. Fűtési rendszer keverőszeleppel rendelkező fűtőkörrel A keverőszeleppel rendelkező fűtőkörhöz szükség van egy bővítőletre (tartozék). Kondenzációs kazánoknál az alacsony visszatérő hőmérséklet miatt csak 3-utú keverőszelepek beszerelése ajánlott. Fűtési rendszer padlófűtéssel A padlófűtési körhöz szükség van a keverőszelepes fűtőkörhöz való bővítőletre. A padlófűtési kör előremenőjébe felsőhőmérséklet-határolás céljából hőmérsékletőrt kell beépíteni. Vegye figyelembe a DIN szabványt. A padlófűtési körre nem szabad helyiséghőmérséklet-szabályozással működő távvezérlőnek hatnia. Műanyag csőrendszerek fűtőtestekhez Fűtőtestekkel ellátott fűtőkörök számára kifejlesztett műanyag csőrendszerek esetén ugyancsak javasolt a hőmérsékletőr alkalmazása a felsőhőmérséklet határolására. Kiegészítő tartozékok (KW4 és KW5 típus) KM-BUS osztó Rend. sz üléknek a Vitotronic KM-BUS-ára történő csatlakoztatásához. 3,0 m, csatlakozásra Védettség IP 32 az MSZ EN felépítés/beszerelés által kell szavatolni raktározáskor és szállításkor C *1 Összesen max. 4 A, 230 V~. *2 Csak kiegészítő modullal (Viessmann fűtőkazán esetén a szállítási terjedelem tartalmazza). 6 VIESMANN VITOTRONIC 200

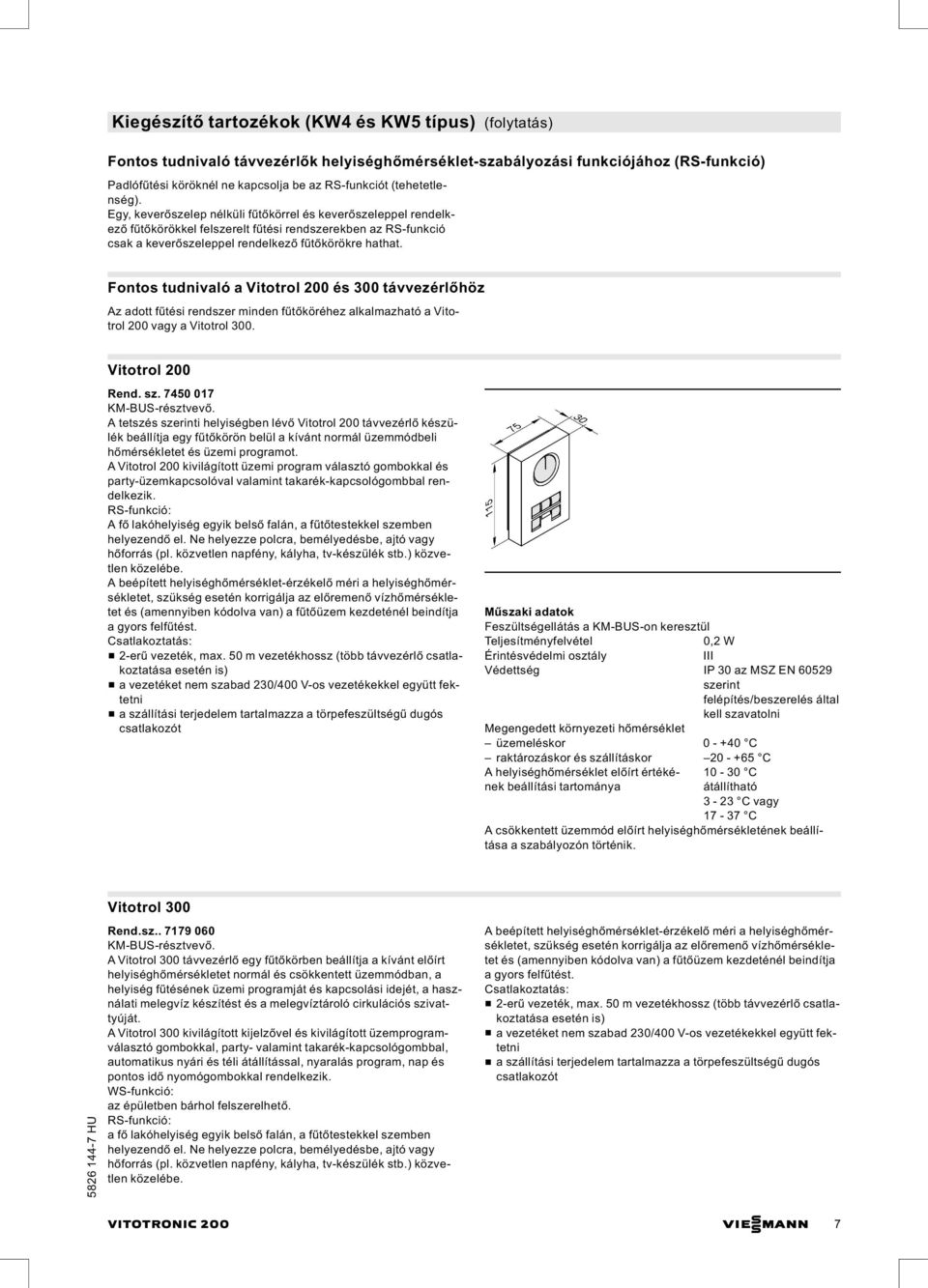

7 Kiegészítő tartozékok (KW4 és KW5 típus) (folytatás) Fontos tudnivaló távvezérlők helyiséghőmérséklet-szabályozási funkciójához (RS-funkció) Padlófűtési köröknél ne kapcsolja be az RS-funkciót (tehetetlenség). Egy, keverőszelep nélküli fűtőkörrel és keverőszeleppel rendelkező fűtőkörökkel felszerelt fűtési rendszerekben az RS-funkció csak a keverőszeleppel rendelkező fűtőkörökre hathat. Fontos tudnivaló a Vitotrol 200 és 300 távvezérlőhöz Az adott fűtési rendszer minden fűtőköréhez alkalmazható a Vitotrol 200 vagy a Vitotrol 300. Vitotrol 200 Rend. sz KM-BUS-résztvevő. A tetszés i helyiségben lévő Vitotrol 200 távvezérlő ülék beállítja egy fűtőkörön belül a kívánt normál üzemmódbeli hőmérsékletet és üzemi programot. A Vitotrol 200 kivilágított üzemi program választó gombokkal és party-üzemkapcsolóval valamint takarék-kapcsológombbal rendelkezik. RS-funkció: Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-ülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,2 W III Védettség IP 30 az MSZ EN felépítés/beszerelés által kell szavatolni raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya átállítható C 3-23 C vagy C A csökkentett üzemmód előírt helyiséghőmérsékletének beállítása a szabályozón történik. Vitotrol 300 Rend.sz KM-BUS-résztvevő. A Vitotrol 300 távvezérlő egy fűtőkörben beállítja a kívánt előírt helyiséghőmérsékletet normál és csökkentett üzemmódban, a helyiség fűtésének üzemi programját és kapcsolási idejét, a használati melegvíz ítést és a melegvíztároló cirkulációs szivattyúját. A Vitotrol 300 kivilágított kijelzővel és kivilágított üzemprogramválasztó gombokkal, party- valamint takarék-kapcsológombbal, automatikus nyári és téli átállítással, nyaralás program, nap és pontos idő nyomógombokkal rendelkezik. WS-funkció: az épületben bárhol felszerelhető. RS-funkció: afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-ülék stb.) közvetlen közelébe. A beépített helyiséghőmérséklet-érzékelő méri a helyiséghőmérsékletet, szükség esetén korrigálja az előremenő vízhőmérsékletet és (amennyiben kódolva van) a fűtőüzem kezdeténél beindítja agyorsfelfűtést. Csatlakoztatás: & 2-erű vezeték, max. 50 m vezetékhossz (több távvezérlő csatlakoztatása esetén is) & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni & a szállítási terjedelem tartalmazza a törpefeszültségű dugós csatlakozót VITOTRONIC 200 VIESMANN 7

8 Kiegészítő tartozékok (KW4 és KW5 típus) (folytatás) Feszültségellátás a KM-BUS-on keresztül Teljesítményfelvétel 0,5 W III Védettség IP 30 az MSZ EN felépítés/beszerelés által kell szavatolni raktározáskor és szállításkor C A helyiséghőmérséklet előírt értékének beállítási tartománya normál üzemmódban C átállítható 3-23 C-ra vagy C-ra csökkentett üzemmódban 3-37 C Helyiséghőmérséklet-érzékelő rend. sz A külön helyiséghőmérséklet-érzékelőt a Vitotrol 200, ill. 300 kiegészítéseként alkalmazhatja, ha a Vitotrol 200, ill. 300 nem helyezhető el a fő lakóhelyiségben vagy nem talál ezen kívül megfelelő helyet a hőmérséklet mérésére, ill. beállítására. Afő lakóhelyiség egyik belső falán, a fűtőtestekkel szemben helyezendő el. Ne helyezze polcra, bemélyedésbe, ajtó vagy hőforrás (pl. közvetlen napfény, kályha, tv-ülék stb.) közvetlen közelébe. A helyiséghőmérséklet-érzékelőt a Vitotrol 200 vagy 300 ülékhez kell csatlakoztatni. Csatlakoztatás: & 2-erű réz vezeték, 1,5 mm 2 vezeték-keresztmetszettel & távvezérlőtől számított vezetékhossz: max. 30 m & a vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni III Védettség IP 30 az MSZ EN felépítés/beszerelés által kell szavatolni raktározáskor és szállításkor C Égéstermékhőmérséklet-érzékelő rend. sz Az égéstermék-hőmérséklet lekérdezéséhez, ellenőrzéséhez és a karbantartási kijelzéshez egy beállítható hőmérsékleti érték túllépése esetén. Menetes kúppal. Az égéstermékcsőre szerelendő. A kazán hátsó peremétől a kémény irányában mért távolságnak kb. 1,5-ször akkorának kell lennie, mint az égéstermékcső átmérőjének. & Kondenzációs kazán Viessmann AZ-rendszerrel: A ülékkel együtt meg kell rendelni az égéstermékhőmérséklet-érzékelő felvételére alkalmas AZ-csövet is. & Kondenzációs kazánok helyszínen szerelendő égéstermékcsővel: Az égéstermékcsőbe való beépítéshez szükséges nyílást a helyszínen kell betervezni és ellenőrizni. Az égéstermékhőmérséklet-érzékelőt egy (helyszínen szerelendő) nemesacél merülőhüvelybe kell beépíteni. 3,8 m, csatlakozásra Védettség IP 60 az MSZ EN VIESMANN VITOTRONIC 200

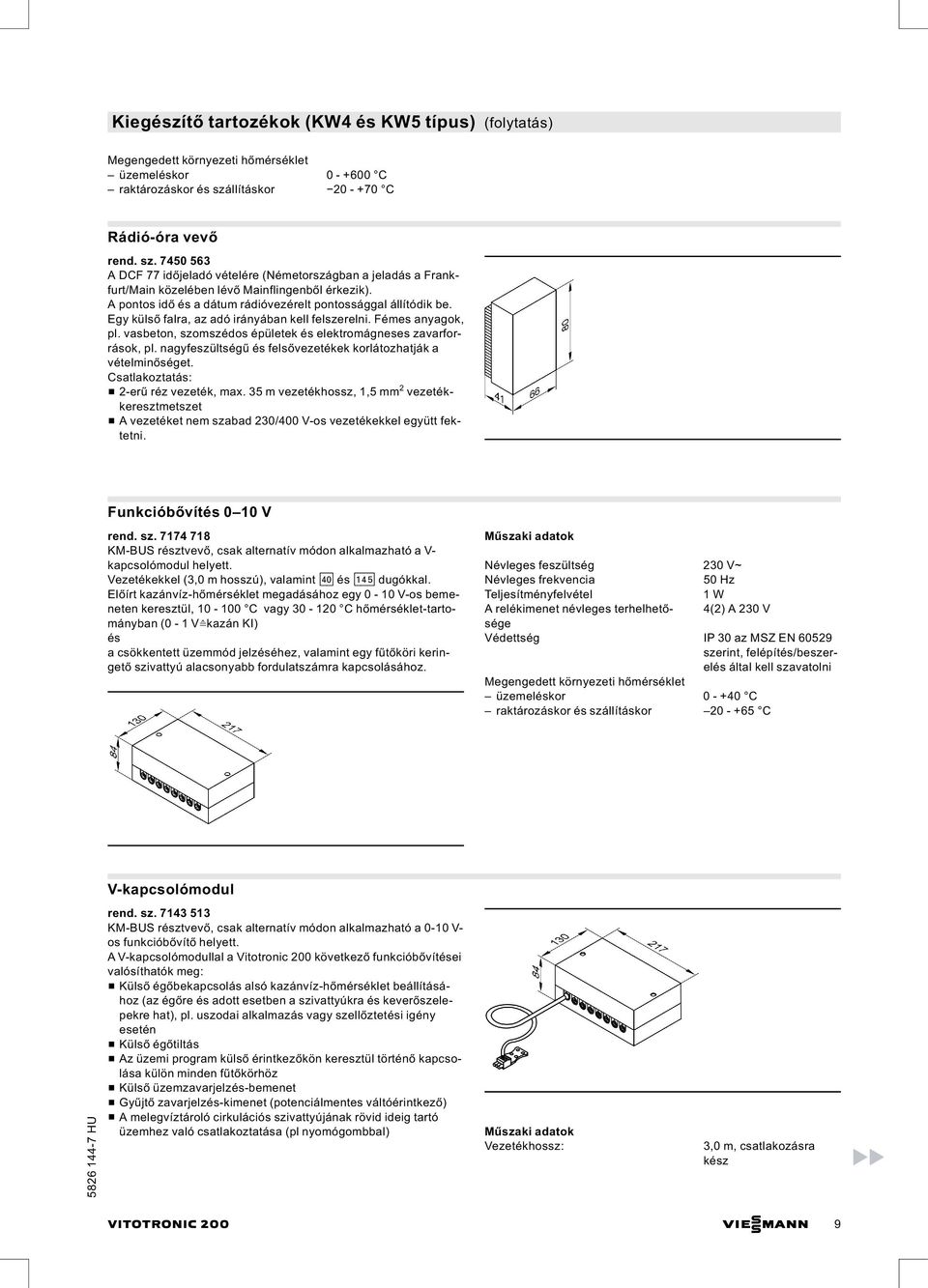

9 Kiegészítő tartozékok (KW4 és KW5 típus) (folytatás) üzemeléskor C raktározáskor és szállításkor C Rádió-óra vevő rend. sz ADCF77időjeladó vételére (Németországban a jeladás a Frankfurt/Main közelében lévő Mainflingenből érkezik). A pontos idő és a dátum rádióvezérelt pontossággal állítódik be. Egy külső falra, az adó irányában kell felszerelni. Fémes anyagok, pl. vasbeton, szomszédos épületek és elektromágneses zavarforrások, pl. nagyfeszültségű és felsővezetékek korlátozhatják a vételminőséget. Csatlakoztatás: & 2-erű réz vezeték, max. 35 m vezetékhossz, 1,5 mm 2 vezetékkeresztmetszet & A vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. Funkcióbővítés 0 10 V rend. sz KM-BUS résztvevő, csak alternatív módon alkalmazható a V- kapcsolómodul helyett. Vezetékekkel (3,0 m hosszú), valamint fö és avg dugókkal. Előírt kazánvíz-hőmérséklet megadásához egy 0-10 V-os bemeneten keresztül, C vagy C hőmérséklet-tartományban (0-1 V kazán KI) és a csökkentett üzemmód jelzéséhez, valamint egy fűtőköri keringető szivattyú alacsonyabb fordulatszámra kapcsolásához. Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 1 W A relékimenet névleges terhelhetősége 4(2) A 230 V Védettség IP 30 az MSZ EN raktározáskor és szállításkor C V-kapcsolómodul rend. sz KM-BUS résztvevő, csak alternatív módon alkalmazható a 0-10 V- os funkcióbővítő helyett. A V-kapcsolómodullal a Vitotronic 200 következő funkcióbővítései valósíthatók meg: & Külső égőbekapcsolás alsó kazánvíz-hőmérséklet beállításához (az égőre és adott esetben a szivattyúkra és keverőszelepekre hat), pl. uszodai alkalmazás vagy szellőztetési igény esetén & Külső égőtiltás & Az üzemi program külső érintkezőkön keresztül történő kapcsolása külön minden fűtőkörhöz & Külső üzemzavarjelzés-bemenet & Gyűjtő zavarjelzés-kimenet (potenciálmentes váltóérintkező) & A melegvíztároló cirkulációs szivattyújának rövid ideig tartó üzemhez való csatlakoztatása (pl nyomógombbal) : 3,0 m, csatlakozásra VITOTRONIC 200 VIESMANN 9

10 Kiegészítő tartozékok (KW4 és KW5 típus) (folytatás) Védettség IP 32 az MSZ EN raktározáskor és szállításkor C H5 külső bővítő adapter rend. sz Funkcióbővítés a burkolatban. A abö dugóval az alábbi funkciókhoz: & külső indításéstiltás vagy égéstermék-csappantyú csatlakoztatása & kiegészítő biztonsági berendezések csatlakoztatása 2,0 m hosszú vezeték X12 és fa dugókkal a szabályozóhoz történő csatlakoztatáshoz. Névleges feszültség 230 V Névleges frekvencia 50 Hz Névleges áram 6,3 A I Védettség IP 20 az MSZ EN felépítés/beszerelés által kell szavatolni raktározáskor és szállításkor C Vitocom 100, GSM típus & SIM kártya nélkül Rend. sz. Z Funkciók: & távkapcsolás a GSM mobiltelefon-hálózaton keresztül & távlekérdezés a GSM mobiltelefon-hálózaton keresztül & távellenőrzés az 1-es és a 2-es mobiltelefonnak érkező SMS üzenetek által & további berendezések távellenőrzése digitális bemeneten keresztül (230 V) Konfiguráció: Mobiltelefonok SMS üzeneteken keresztül Szállítási terjedelem: & Vitocom 100 (attól függően, hogy SIM kártyával vagy anélkül történt a megrendelés) & hálózati csatlakozóvezeték eurodugóval (2,0 m hosszú) & GSM antenna (3,0 m hosszú), mágneses láb és ragasztó csík & KM-BUS összekötő vezeték (3,0 m hosszú) Helyszíni feltételek: Jó hálózati vétel a kiválasztott mobiltelefon-hálózat szolgáltató GSM kommunikációjához. Az összes KM-BUS résztvevő vezetékeinek teljes hossza max. 50 m. Névleges feszültség 230 V ~ Névleges frekvencia 50 Hz Névleges áram 15 ma Teljesítményfelvétel 4 W II Védettség IP 41 az MSZ EN Hatásmód 1B típus az MSZ EN üzemeléskor C alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározáskor és szállításkor C Helyszínen történő csatlakoztatás Üzemzavar-bemenet DE V ~ 10 VIESMANN VITOTRONIC 200

11 A Vitotronic 200 (KW5 típus) kiegészítő tartozékai Bővítőlet keverőszeleppel rendelkező fűtőkörhöz rend. sz Összetevők: & keverőszelep-motor csatlakozóvezetékkel & dugós csatlakozó a fűtőköri keringető szivattyúhoz és az előremenő hőmérséklet-érzékelőhöz (felületi hőmérséklet-érzékelőhöz) A keverőszelep-motort közvetlenül a Viessmann DN és R ½ - 1¼ Viessmann keverőszelepre kell szerelni. Keverőszelep-motor raktározáskor és szállításkor C Forgatónyomaték 3 Nm Működési idő 90 esetén 120 s Előremenő hőmérséklet-érzékelő (felületi hőmérséklet-érzékelő) 4,2 m, csatlakozásra Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 4 W II Védettség IP 42 az MSZ EN ,8 m, csatlakozásra Védettség IP 32 az MSZ EN üzemeléskor C raktározáskor és szállításkor C Felületi hőmérséklet-érzékelő rend. sz Az előremenő vagy a visszatérő hőmérséklet érzékeléséhez. Aműszaki adatokat lásd a bővítőlet előremenő hőmérsékletérzékelő címszava alatt. Merülő hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához. Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr túl magas előremenő vízhőmérséklet esetén kikapcsolja afűtőköri szivattyút. VITOTRONIC 200 VIESMANN 11

12 A Vitotronic 200 (KW5 típus) kiegészítő tartozékai (folytatás) 4,2 m, csatlakozásra Beállítási tartomány C Kapcsolási különbség max. 11 K Kapcsolási teljesítmény 6(1,5) A 250 V~ Beállítási skála a burkolatban Nemesacél merülőhüvely R ½ x 200 mm Felületi hőmérséklet-szabályozó rend. sz Hőmérsékletőrként alkalmazható a padlófűtés felsőhőmérséklethatárolásához (csak fémből ült csövek esetén). Ahőmérsékletőrt a fűtési előremenőbe kell beszerelni. A hőmérsékletőr kikapcsolja a fűtőköri keringető szivattyút túl magas előremenő vízhőmérsékletnél. 4,2 m, csatlakozásra Beállítási tartomány C Kapcsolási különbség max. 14 K Kapcsolási teljesítmény 6(1,5) A 250V~ Beállítási skála a burkolatban Bevizsgált minőség VDE-engedélyezés az EN 60730, ill. VDE-engedélyezés Viessmann fűtőkazánnal együtt Az elektrotechnikai biztonságot igazoló osztrák ellenőrzőjel. Műszaki változtatások jogát fenntartjuk! Viessmann Fűtéstechnika Kft Törökbálint Süssen u. 3. Telefon: / Telefax: / Környezetbarát, klórmentesen fehérített papírra nyomtatva 12 VIESMANN VITOTRONIC 200
