1 VIESMANN VITOCAL 300 Levegő hőszivattyú 7,2 14,6 kw Műszaki adatlap A rendelési számokat és az árakat lásd az árjegyzékben A dokumentum helye: Vitotec dosszié, 11. fejezet VITOCAL 300 Típus: AW 55 C os előremenő vízhőmérsékletig 7,2 14,6 kw névleges teljesítménnyel Elektromos levegő hőszivattyú fűtéshez és használati melegvíz készítéshez monovalens vagy bivalens fűtési rendszerekben 4/2007

2 Termékleírás Vitocal 300 levegő hőszivattyú Hő nyerése a levegőből: A Vitocal 300 a nap által felmelegített külső levegőből nyeriafűtőhőt. Alacsony hőmérséklet és ennek megfelelően megnövekedett hőigény esetén egy további hőfejlesztő is rákapcsolható. Előnyök & Bármely üzemmódhoz alkalmazható. Monovalens fűtőüzem: ahőszivattyú egyedül látja el a fűtést és a használati melegvíz készítést. Bivalens fűtőüzem: ahőszivattyú egy további hőfejlesztővel kombinálva üzemel. & Afűtőteljesítmények 7,2 14,6 kw közötti, optimálisan kialakított tartományban állíthatók be. & Magas, 3,31 ig terjedő teljesítményértékek a DIN EN 255 szerint (levegő 2 C,előremenő vízhőmérséklet 35 C). & Nagy üzembiztonság, megbízhatóság és zajtalan működés a dupla rezgéscsillapítóval ellátott, hermetikusan zárt Compliant Scroll kompresszornak köszönhetően. & Különösen alkalmas alacsony fűtőrendszer hőmérséklet, pl. padlófűtés esetén. & Időjárás függvényében vezérelt, CD 60 digitális hőszivattyúszabályozó beépített szolár funkcióval max. három töltő szerelvény szabályozható. Menüvezérelt kezelés szöveges kijelzéssel és beépített diagnosztikai rendszerrel. 2 VIESMANN VITOCAL 300

3 Műszaki adatok Vitocal 300 Típus AW 108 AW 110 AW 113 AW 116 Teljesítményadatok* 1 Névleges teljesítmény kw 7,2 9,3 12,2 14,6 Hűtőteljesítmény kw 4,95 6,50 8,40 10,00 Elektr. teljesítményfelvétel kw 2,25 2,80 3,80 4,60 teljesítményszám (COP) 3,18 3,31 3,21 3,18 Hőhasznosítás Ventilátorteljesítmény W Levegőmennyiség m 3 /h A levegőbevezető és kivezető csatorna max. Pa megeng. nyomásvesztesége Min. levegőhőmérséklet C Max. levegőhőmérséklet C Leolvasztási teljesítmény W kb kb kb kb Leolvasztási idő/működési idő aránya % Fűtővíz (szekunder) Űrtartalom liter 2,2 2,7 3,3 3,3 Min. átfolyás * 2 liter/h Átfolyási ellenállás mbar Max. előremenő vízhőmérséklet C (A 15) C (A 5) Elektromos értékek Hőszivattyú Névleges feszültség 3/N/PE 400 V/50 Hz Névleges áram (max.) A 6,6 7,9 10,0 13,3 Indítási áram* 3 A Indítási áram A 43,5 51,0 59,5 70,5 (leblokkolt rotor esetén) Biztosíték (lassú) A Védettség IP 20 Vezérlő áramkör Névleges feszültség 230 V/50 Hz Biztosíték (belső) T6,3AH Hűtőkör Üzemi közeg R 407 C Töltőmennyiség kg 3,7 4,2 4,4 4,8 Kompresszor Típus Scroll teljes hermetika Méretek Teljes mélység mm Teljes szélesség mm Teljes magasság mm Megeng. üzemi nyomás bar Csatlakozások Fűtési előremenő és visszatérő R (belső) Tömeg kg *1 A2/W35 üzemelési pontnál az MSZ EN 255 szerint: A2 = levegő belépési hőmérséklet = 2 C/W35 = fűtővíz kilépési hőmérséklet 35 C. A további üzemelési pontokat illetően lásd a teljesítmény jelleggörbéket. *2 Feltétlenül tartsa be a minimális átfolyást. *3 Elektronikus indítóáram korlátozóval. VITOCAL 300 VIESMANN 3

4 Műszaki adatok (folytatás) Méretek A elektromos csatlakozás B bevezetett levegő C kivezetett levegő D kondenzvíz elvezetés külső Ø22mm E hangelnyelő alapzat HR fűtési visszatérő HV fűtési előremenő Legkisebb távolságok A helyiség legkisebb magasságához lásd a 10. oldalt. 4 VIESMANN VITOCAL 300

5 Műszaki adatok (folytatás) Teljesítmény jelleggörbék* 1 AW 108 típus Teljesítményadatok Üzemelési pont A2/W35 A 5/W45 A 8/W45 Fűtőteljesítmény kw 7,20 6,10 5,70 Hűtőteljesítmény kw 4,95 3,35 2,95 Elektr. teljesítményfelvétel kw 2,25 2,75 2,75 teljesítményszám (COP) 3,18 2,21 2,07 A Fűtőteljesítmény B Elektr. teljesítményfelvétel D T HV =35 C E T HV =45 C F T HV =55 C *1 A teljesítményszámra (COP) vonatkozó adatok kiszámítása a táblázatokban és grafikonokon a DIN EN 255 szerint történt. VITOCAL 300 VIESMANN 5

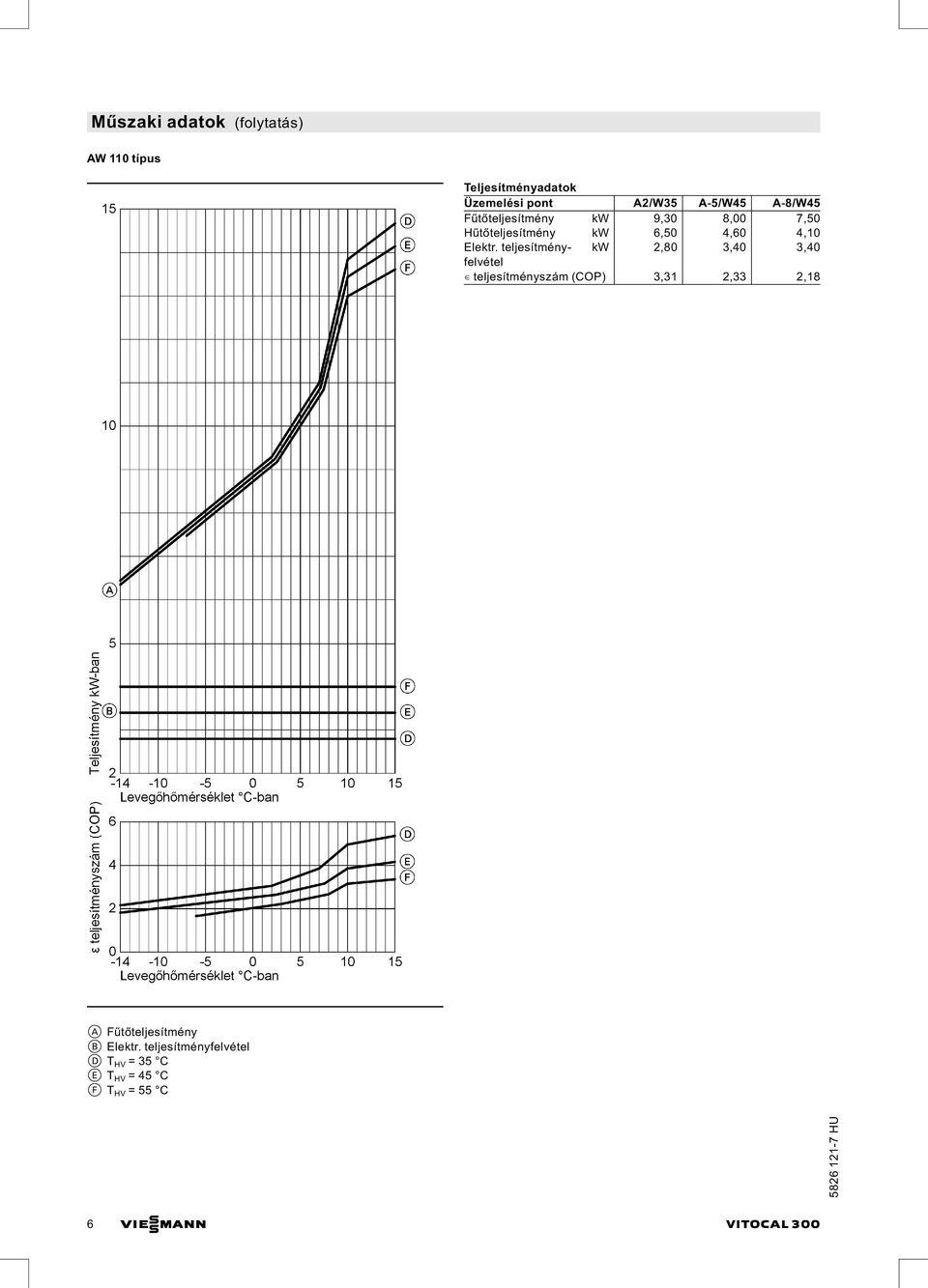

6 Műszaki adatok (folytatás) AW 110 típus Teljesítményadatok Üzemelési pont A2/W35 A 5/W45 A 8/W45 Fűtőteljesítmény kw 9,30 8,00 7,50 Hűtőteljesítmény kw 6,50 4,60 4,10 Elektr. teljesítményfelvétel kw 2,80 3,40 3,40 teljesítményszám (COP) 3,31 2,33 2,18 A Fűtőteljesítmény B Elektr. teljesítményfelvétel D T HV =35 C E T HV =45 C F T HV =55 C 6 VIESMANN VITOCAL 300

7 Műszaki adatok (folytatás) AW 113 típus Teljesítményadatok Üzemelési pont A2/W35 A 5/W45 A 8/W45 Fűtőteljesítmény kw 12,20 10,40 9,80 Hűtőteljesítmény kw 8,40 5,85 5,25 Elektr. teljesítményfelvétel kw 3,80 4,55 4,55 teljesítményszám (COP) 3,21 2,27 2,13 A Fűtőteljesítmény B Elektr. teljesítményfelvétel D T HV =35 C E T HV =45 C F T HV =55 C VITOCAL 300 VIESMANN 7

8 Műszaki adatok (folytatás) AW 116 típus Teljesítményadatok Üzemelési pont A2/ W35 A 5/W45 A 8/W45 Fűtőteljesítmény kw 14,60 12,60 11,70 Hűtőteljesítmény kw 10,00 7,10 6,25 Elektr. teljesítményfelvétel kw 4,60 5,50 5,45 teljesítményszám (COP) 3,18 2,27 2,13 A Fűtőteljesítmény B Elektr. teljesítményfelvétel D T HV =35 C E T HV =45 C F T HV =55 C Szállítási terjedelem Komplett hőszivattyú kompakt kivitelezésben. Beépített, időjárás függvényében vezérelt, CD 60 digitális hőszivattyú szabályozóval, elektronikus indítási áram korlátozóval (kivétel: AW 106 típus) és hangelnyelő alapzattal, vitosilber színű. 8 VIESMANN VITOCAL 300

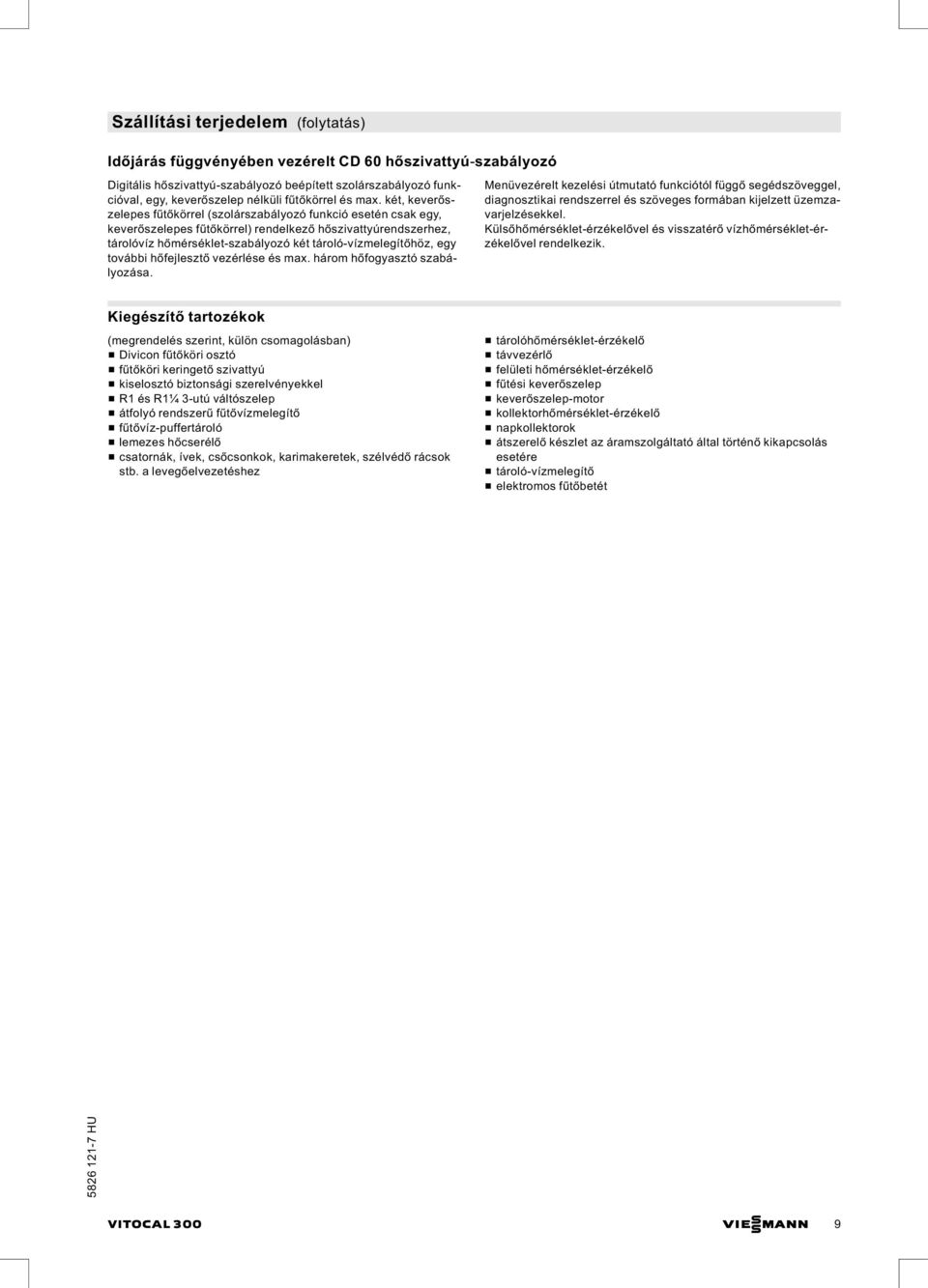

9 Szállítási terjedelem (folytatás) Időjárás függvényében vezérelt CD 60 hőszivattyú szabályozó Digitális hőszivattyú szabályozó beépített szolárszabályozó funkcióval, egy, keverőszelep nélküli fűtőkörrel és max. két, keverőszelepes fűtőkörrel (szolárszabályozó funkció esetén csak egy, keverőszelepes fűtőkörrel) rendelkező hőszivattyúrendszerhez, tárolóvíz hőmérséklet szabályozó két tároló vízmelegítőhöz, egy további hőfejlesztő vezérlése és max. három hőfogyasztó szabályozása. Menüvezérelt kezelési útmutató funkciótól függő segédszöveggel, diagnosztikai rendszerrel és szöveges formában kijelzett üzemzavarjelzésekkel. Külsőhőmérséklet érzékelővel és visszatérő vízhőmérséklet érzékelővel rendelkezik. Kiegészítő tartozékok (megrendelés szerint, külön csomagolásban) & Divicon fűtőköri osztó & fűtőköri keringető szivattyú & kiselosztó biztonsági szerelvényekkel & R1 és R1¼ 3 utú váltószelep & átfolyó rendszerű fűtővízmelegítő & fűtővíz puffertároló & lemezes hőcserélő & csatornák, ívek, csőcsonkok, karimakeretek, szélvédő rácsok stb. a levegőelvezetéshez & tárolóhőmérséklet érzékelő & távvezérlő & felületi hőmérséklet érzékelő & fűtési keverőszelep & keverőszelep motor & kollektorhőmérséklet érzékelő & napkollektorok & átszerelő készlet az áramszolgáltató által történő kikapcsolás esetére & tároló vízmelegítő & elektromos fűtőbetét VITOCAL 300 VIESMANN 9

10 Tervezési utasítások A légcsatlakozás egyszerű, sarokba történő szerelése 1 90 os ív két karimával, mm 2 légcsatorna, egyenes, 0,5 m hosszú, mm* 1 3 szélvédőrács* 1 4 apró állatok elleni védőrács vagy szélvédőrács 5 csőcsonk, flexibilis 6 hangtompító gyapot Fontos tudnivaló! Az 5 rugalmas csőcsonk az 1 ív után is felszerelhető, haa helyiség belmagassága 2350 mm nél kisebb. Ebben az esetben az A val jelölt méretek 130 mm rel csökkennek. A B vel jelölt méretek ennek megfelelően 130 mm rel nőnek. Levegővezetés A levegőbevezető és kivezető csatorna, ill. a beszívó és kifúvó hely megengedett nyomásvesztesége 3500 m 3 /h levegőmennyiség esetén max. 30 Pa lehet. Így a levegőbevezető és kivezető csatornák együttes hossza a szélvédő rács beszámításával 2 ív esetén 10 m, 4 ív esetén 4 m. A levegőbevezető és kivezető nyílásokat úgy kell elrendezni, hogy ne keletkezhessen ún. levegő rövidzárlat. A levegőbevezető és kivezető csatornákat belül legalább 12 mm vastagon kell hőszigetelni. A hőszigetelésnek a hideget és a hangot is szigetelnie kell és nyitott pórusú műgyantahabból kell lennie (a levegőbevezető csatornák tartozékként kínált elemei megfelelő módon hőszigeteltek). Az íveket (a közvetlenül a hőszivattyú bemenet fölött lévő ív kivételével) el kell látni hőszigetelt terelő lemezekkel. A csatornákat tömíteni kell. A beszívó nyílást el kell látni (kb. 5 mm lyukbőségű) ráccsal, a kifúvó nyílást pedig (apró állatok elleni) védőráccsal. *1 A légcsatorna/szélvédőrács összekötésnek vízzárónak kell lennie (tömítőszalaggal vagy tömítőanyaggal kell tömíteni), így elkerülhető a fal átnedvesedése a fali átvezetés tartományában. 10 VIESMANN VITOCAL 300

11 Tervezési utasítások (folytatás) Felállítás Ahőszivattyút száraz, fagymentes helyiségben kell felállítani, ahol lehetőség van rövid csatornavezetésre a beszívó és a kifúvó helyig. A kondenzvíz elvezetést egy szifonon keresztül egy szennyvízelvezetõhöz kell csatlakoztatni. A hideg szerkezeti elemek (levegőbevezető és kivezető csatornák) hőszigetelését a kondenzvízképződés elkerülése érdekében a technika törvényei szerint meg kell erősíteni. Hangtompítás céljából a hőszivattyút a készülékkel együtt szállított hangelnyelő alapzatra állítsa. A légcsatornákat a faláttörésen középen vezesse át, majd szakszerűen hő és hangszigetelje az üres tereket. Bélelje ki a szellőző aknákat hangszigetelő gyapottal. Épületszárítás Ahőszivattyút nem az épületek nagy hőigényű szárítására tervezték. Ha épületszárítás közben megnő ahőszükséglet, ezt a helyszínen rendelkezésre bocsátandó készülékekkel kell biztosítani. Tároló vízmelegítő A tároló vízmelegítők kiválasztásakor ügyeljen arra, hogy elegendő méretű hőcserélő felület álljon rendelkezésre. A csatlakoztatható teljesítményt illetőenlásdahőszivattyúk tervezési segédletét vagy a gyártó adatait. Fontos tudnivaló! Az AW típus esetén a 390 liter űrtartalmú Vitocell 100 V, CVW típusú tároló vízmelegítő alkalmazását javasoljuk (további információkat lásd a külön adatlapon). Az AW 116 típushoz ez a tároló vízmelegítő nem alkalmazható. Bevizsgált minőség Rendelkezik az érvényes EK irányelvek szerinti CE jelzéssel Nemzetközi WP minőségjel. Töss vizsgált. VITOCAL 300 VIESMANN 11

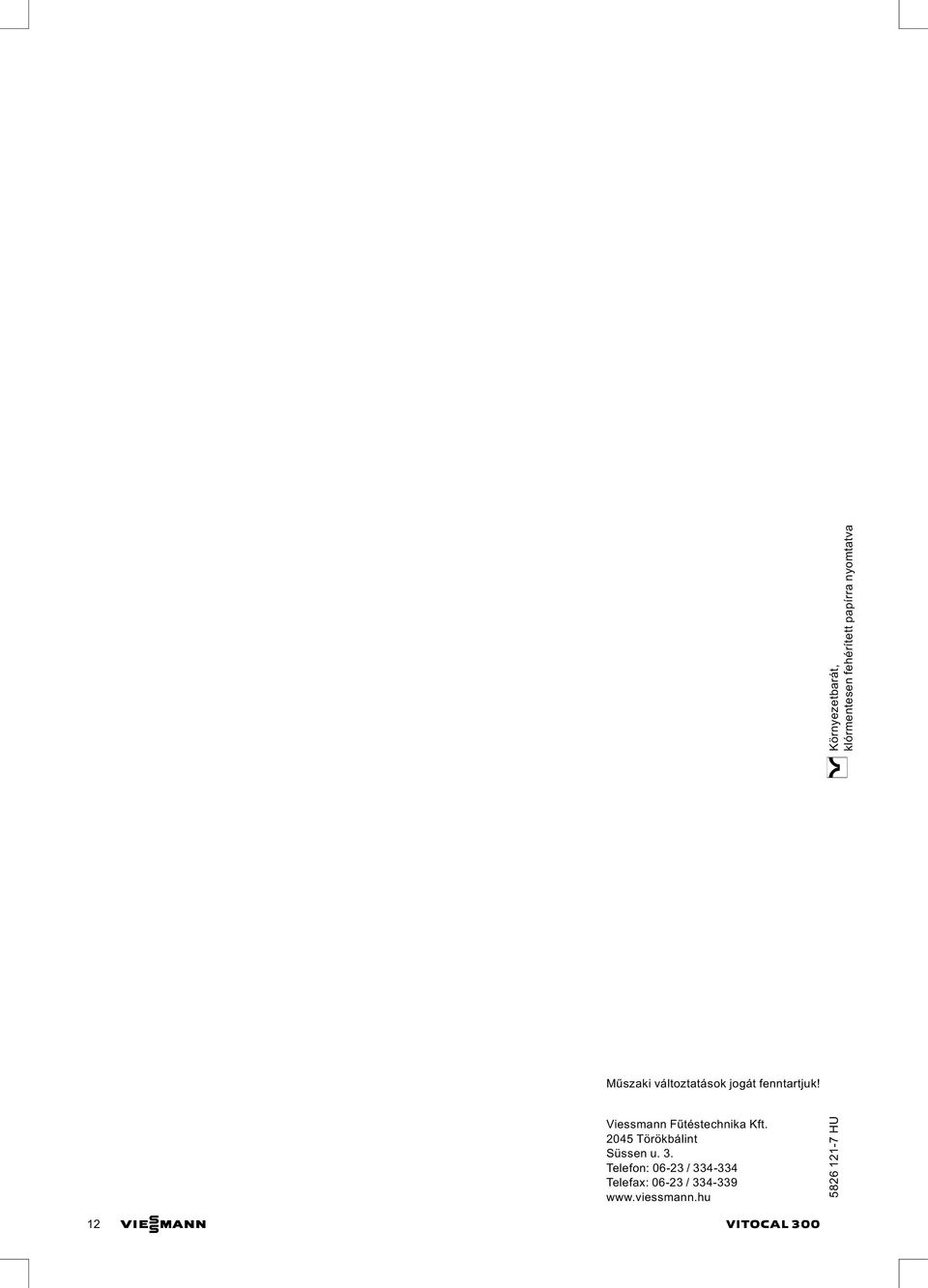

12 Műszaki változtatások jogát fenntartjuk! Viessmann Fűtéstechnika Kft Törökbálint Süssen u. 3. Telefon: / Telefax: / VIESMANN VITOCAL 300 Környezetbarát, klórmentesen fehérített papírra nyomtatva
