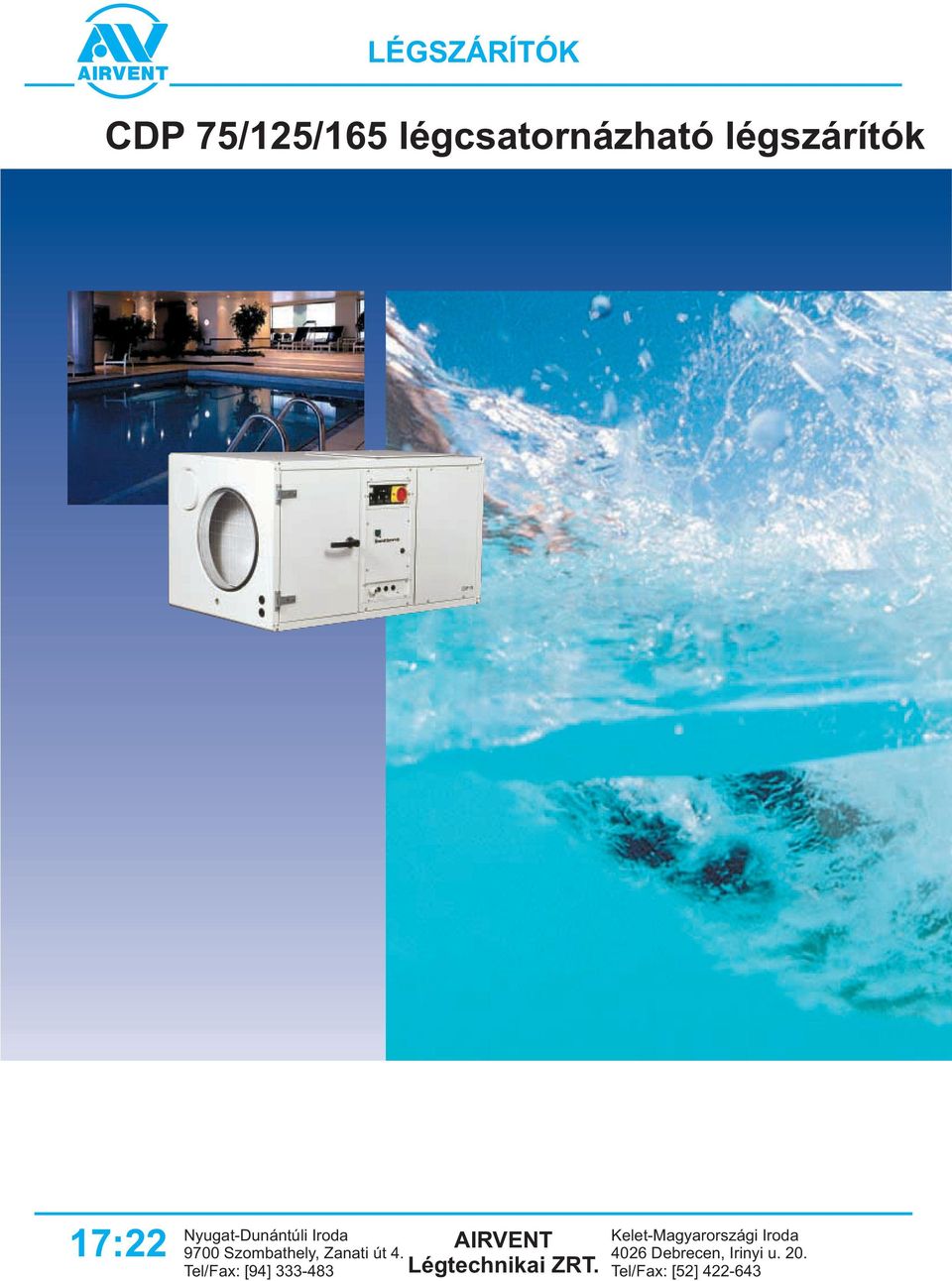

CDP 75/125/165 légcsatornázható légszárítók

Átírás

1 CDP 75/125/165 légcsatornázható légszárítók 17:22 IRVENT Tel/Fax: [94] -48 Tel/Fax: [52]

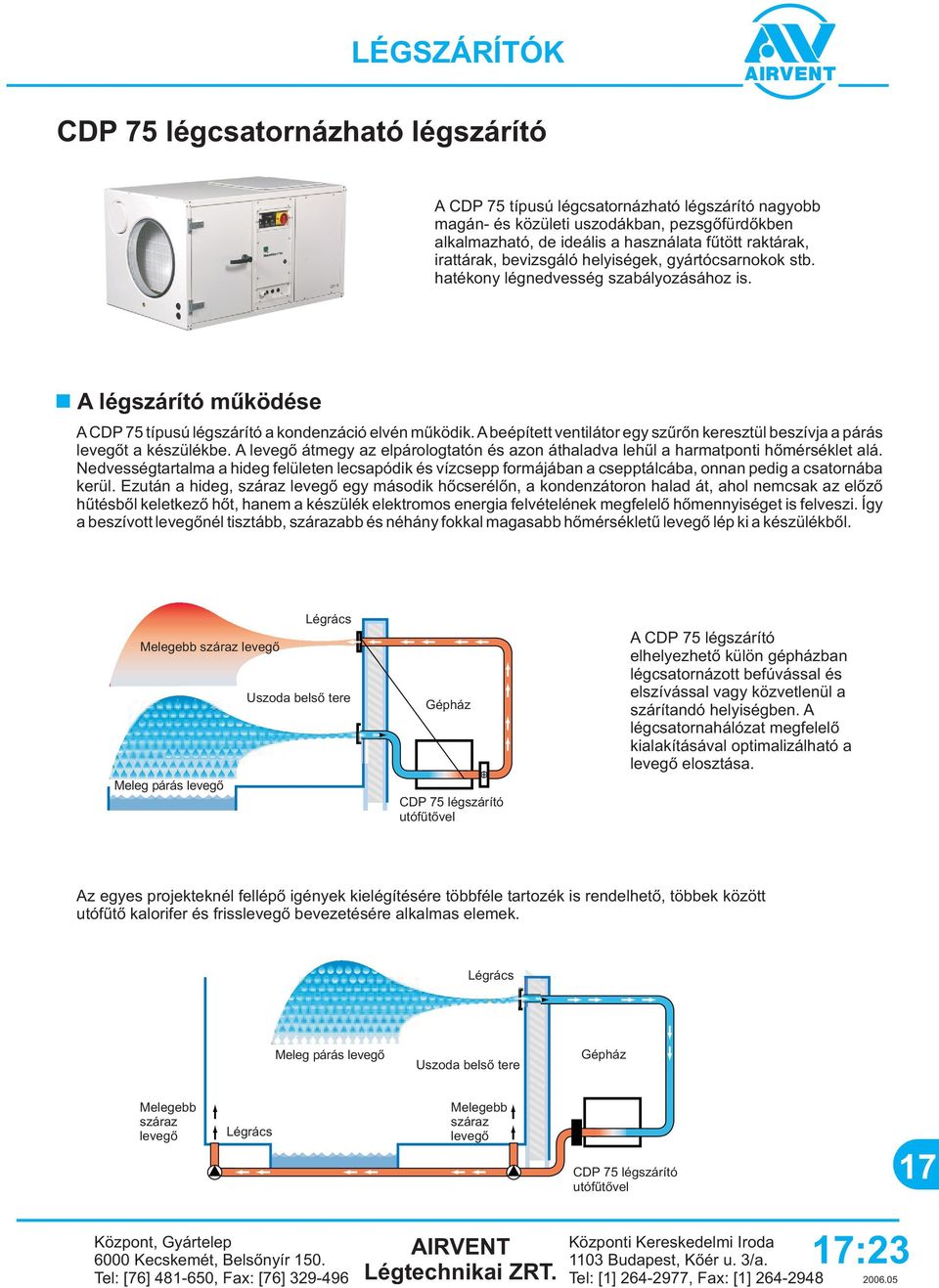

2 CDP 75 légcsatornázható légszárító CDP 75 típusú légcsatornázható légszárító nagyobb magán- és közületi uszodákban, pezsgõfürdõkben alkalmazható, de ideális a használata fûtött raktárak, irattárak, bevizsgáló helyiségek, gyártócsarnokok stb. hatékony légnedvesség szabályozásához is. légszárító mûködése CDP 75 típusú légszárító a kondenzáció elvén mûködik. beépített ventilátor egy szûrõn keresztül beszívja a párás levegõt a készülékbe. levegõ átmegy az elpárologtatón és azon áthaladva lehûl a harmatponti hõmérséklet alá. Nedvességtartalma a hideg felületen lecsapódik és vízcsepp formájában a csepptálcába, onnan pedig a csatornába kerül. Ezután a hideg, száraz levegõ egy második hõcserélõn, a kondenzátoron halad át, ahol nemcsak az elõzõ hûtésbõl keletkezõ hõt, hanem a készülék elektromos energia felvételének megfelelõ hõmennyiséget is felveszi. Így a beszívott levegõnél tisztább, szárazabb és néhány fokkal magasabb hõmérsékletû levegõ lép ki a készülékbõl. Melegebb száraz levegõ Uszoda belsõ tere Meleg párás levegõ Gépház CDP 75 légszárító utófûtõvel CDP 75 légszárító elhelyezhetõ külön gépházban légcsatornázott befúvással és elszívással vagy közvetlenül a szárítandó helyiségben. légcsatornahálózat megfelelõ kialakításával optimalizálható a levegõ elosztása. z egyes projekteknél fellépõ igények kielégítésére többféle tartozék is rendelhetõ, többek között utófûtõ kalorifer és frisslevegõ bevezetésére alkalmas elemek. Meleg párás levegõ Uszoda belsõ tere Gépház Melegebb száraz levegõ Melegebb száraz levegõ CDP 75 légszárító utófûtõvel 17 Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT Központi Kereskedelmi Iroda 110 udapest, Kõér u. /a. Tel: [1] , Fax: [1] :

3 készülék leírása CDP 75 légszárító burkolata duplafalú, 50 mm-es szigeteléssel ellátott tûzihorganyzott acéllemez. készülékház minden belsõ és külsõ része porfestett. kondenzvízelvezetõ csonk a berendezés szívóoldalán található és /4 colos vízvezetékhez csatlakoztatható. szívóoldali csatlakozás 400 mm átmérõjû és a levegõ egy szûrõn keresztül jut be a készülékbe. nyomóoldalon a száraz levegõ egy Ø400 mm átmérõjû csatlakozáson keresztül lép ki igény szerint vízszintes vagy függõleges kifúvással. kezelési oldal a helyszínen átcserélhetõ. Frisslevegõ bevitel is lehetséges a berendezésen taláható 160 mm átmérõjû csatlakozáson keresztül. Rotációs kompresszor Radiális ventilátor CDP 75 fali konzol segítségével falra szerelhetõ vagy rezgéscsillapító lábazat használatával padlóra is helyezhetõ. Mindkettõ külön tartozék. száraz levegõ további fûtéséhez a befúvó ágba be lehet építeni egy vizes fûtõelemet, amely külön tartozék. vízhûtéses kondenzátor teljesítménye Csatlakozás Max. vízmennyiség Max. teljesítmény* Nyomásesés mm kpa * Mûködési feltételek: HP 40 C, vízhõmérséklet/be 28 C. (HP: hûtõközeg hõmérséklete/be) CDP ,0 10 Elektronikus szabályozás CDP 75 mûködése az elektronikus szabályozóval teljesen automatikus. Egy könnyen leolvasható szabályozó panelen látható a készülék aktuális mûködési módja. 1. készülék áram alatt van. 2. Folyamatban van a légszárítás - a kompresszor mûködik. hûtõkör nem mûködik - a légszárító ki van kapcsolva 4. z utófûtõ aktív nyomógombokkal ki- illetve bekapcsolható a légszárítószabályozás, az utófûtõ kalorifer és a folyamatos szellõzés. Ha szabályozott és állandó relatív páratartalomra van szükség, a CDP 75 készülékhez szoba vagy csatornahigrosztát csatlakoztatható. Ha a CDP 75 légszárítót vízes fûtõelemmel együtt használják, a szabályozás elõ van készítve szobatermosztát csatlakoztatására. Ha a CDP 75 készüléket 15 és 20 C közötti hõmérséklettartományban használják, passzív, igényszabályozott leolvasztás lehetséges, amely az elpárologtatón elhelyezett érzékelõvel érhetõ el. 17:24 IRVENT Tel/Fax: [94] -48 Tel/Fax: [52]

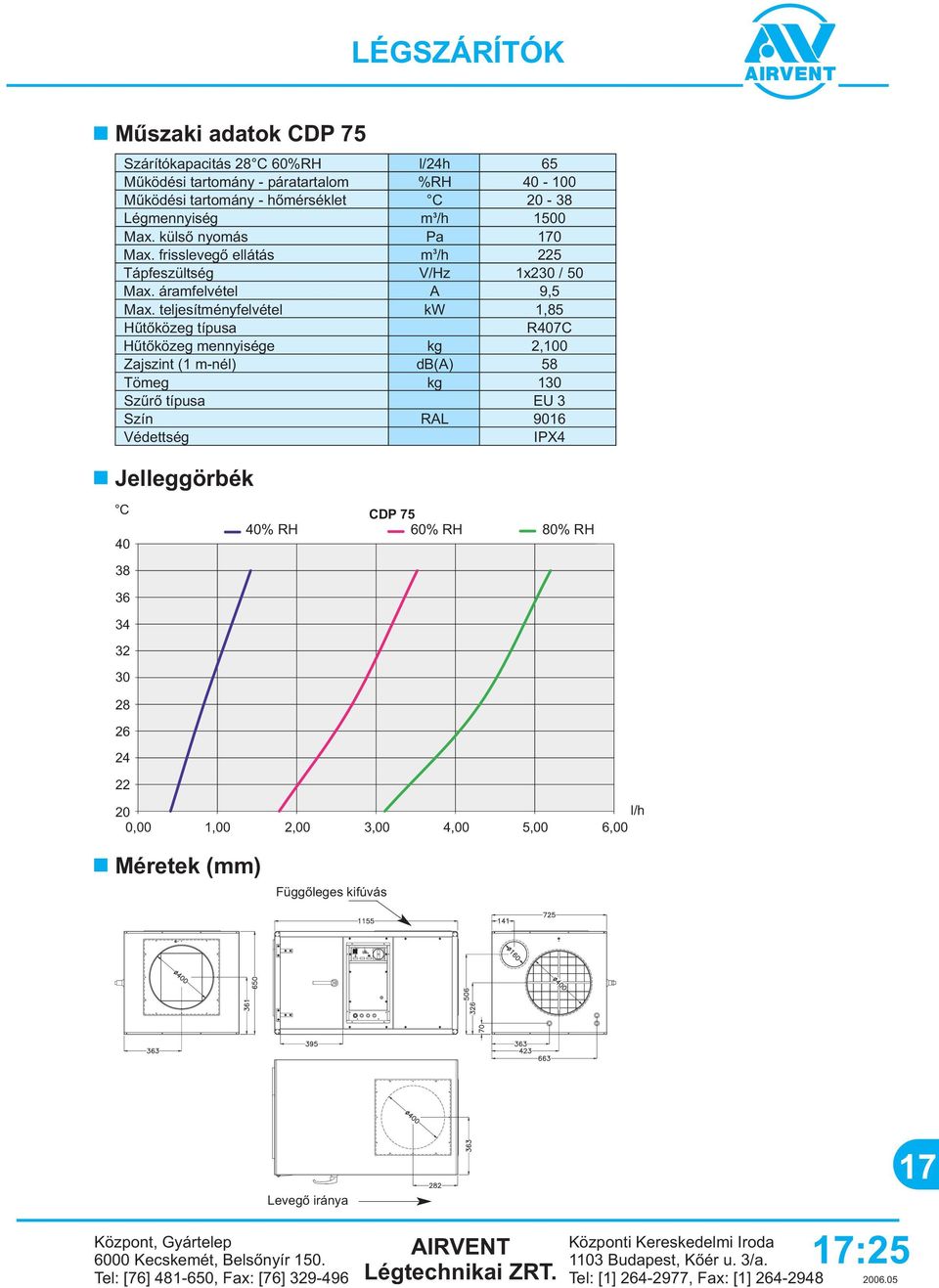

4 Mûszaki adatok CDP 75 Szárítókapacitás 28 C 60%RH l/24h 65 Mûködési tartomány - páratartalom %RH Mûködési tartomány - hõmérséklet C 20-8 Légmennyiség m /h 1500 Max. külsõ nyomás Pa 170 Max. frisslevegõ ellátás m /h 225 Tápfeszültség V/Hz 1x20 / 50 Max. áramfelvétel 9,5 Max. teljesítményfelvétel Hûtõközeg típusa 1,85 R407C Hûtõközeg mennyisége kg 2,100 Zajszint (1 m-nél) d() 58 Tömeg Szûrõ típusa kg 10 EU Szín Védettség RL 9016 IPX4 Jelleggörbék C % RH CDP 75 60% RH 80% RH 20 0,00 1,00 2,00,00 4,00 5,00 6,00 Méretek (mm) Függõleges kifúvás Levegõ iránya Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT Központi Kereskedelmi Iroda 110 udapest, Kõér u. /a. Tel: [1] , Fax: [1] :

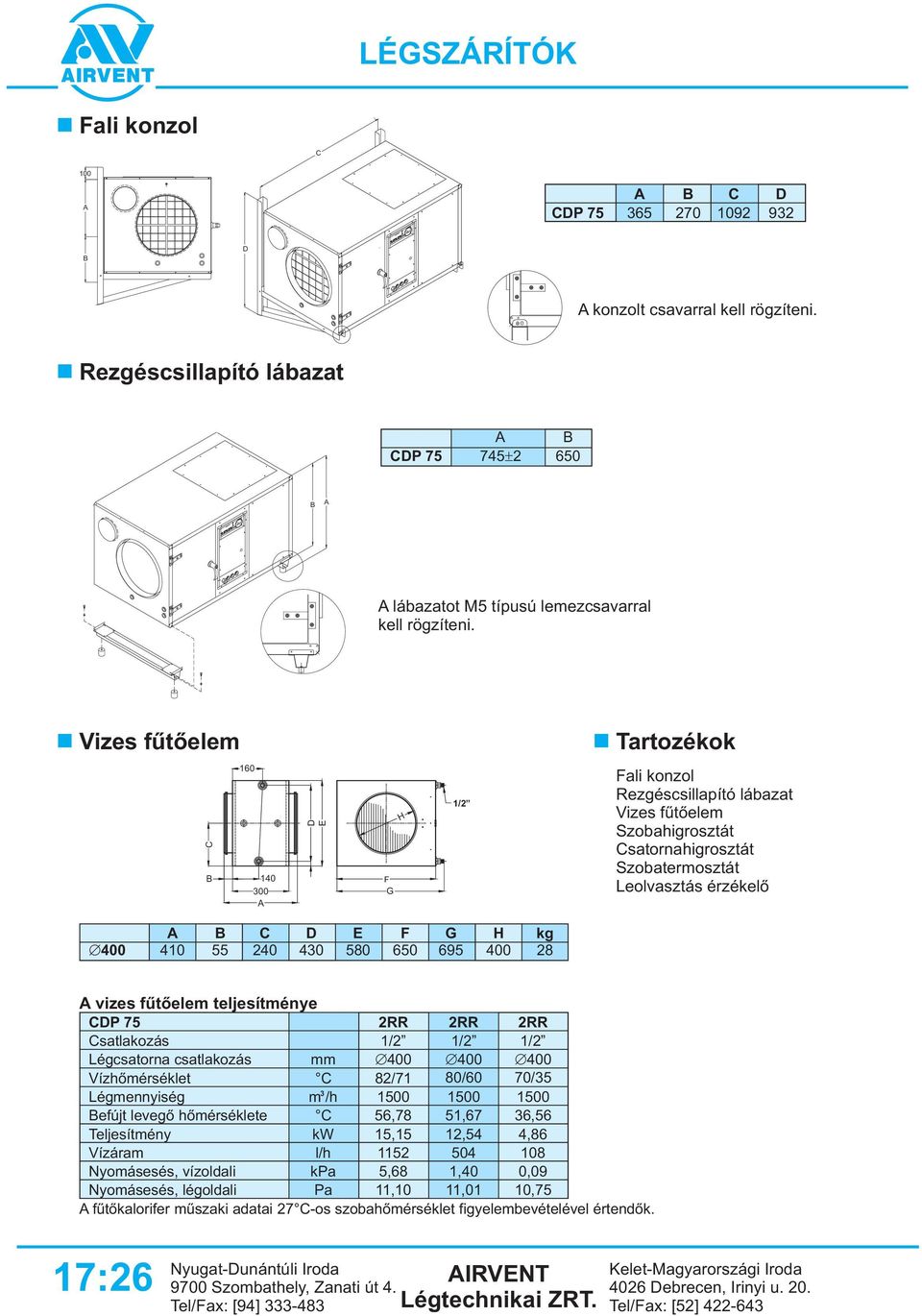

5 Fali konzol C 100 CDP C D D konzolt csavarral kell rögzíteni. Rezgéscsillapító lábazat CDP lábazatot M5 típusú lemezcsavarral kell rögzíteni. Vizes fûtõelem Tartozékok C D E F G H 1/2 Fali konzol Rezgéscsillapító lábazat Vizes fûtõelem Szobahigrosztát Csatornahigrosztát Szobatermosztát Leolvasztás érzékelõ C D E F G H kg vizes fûtõelem teljesítménye CDP 75 Csatlakozás 2RR 1/2 2RR 1/2 2RR 1/2 Légcsatorna csatlakozás mm Vízhõmérséklet Légmennyiség C m /h 82/ / / efújt levegõ hõmérséklete C 56,78 51,67 6,56 Teljesítmény Vízáram Nyomásesés, vízoldali Nyomásesés, légoldali kpa Pa 15, ,68 11,10 12, ,40 11,01 4, ,09 10,75 fûtõkalorifer mûszaki adatai 27 C-os szobahõmérséklet figyelembevételével értendõk. 17:26 IRVENT Tel/Fax: [94] -48 Tel/Fax: [52]

7 készülék leírása CDP 125 légszárító burkolata duplafalú, 50 mm-es szigeteléssel ellátott tûzihorganyzott acéllemez. készülékház minden belsõ és külsõ része porfestett. kondenzvízelvezetõ csonk a berendezés szívóoldalán található és /4 colos vízvezetékhez csatlakoztatható. szívóoldali csatlakozás 400 mm átmérõjû és a levegõ egy szûrõn keresztül jut be a készülékbe. nyomóoldalon a száraz levegõ egy Ø400 mm átmérõjû csatlakozáson keresztül lép ki igény szerint vízszintes vagy függõleges kifúvással. kezelési oldal a helyszínen átcserélhetõ. Frisslevegõ bevitel is lehetséges a berendezésen található 160 mm átmérõjû csatlakozáson keresztül. Dugattyús kompresszor Radiális ventilátor CDP 125 fali konzol segítségével falra szerelhetõ vagy rezgéscsillapító lábazat használatával padlóra is helyezhetõ. Mindkettõ külön tartozék. száraz levegõ további fûtéséhez a befúvó ágba be lehet építeni egy vizes fûtõelemet, amely külön tartozék. vízhûtéses kondenzátor teljesítménye Csatlakozás Max. vízmennyiség Max. teljesítmény* Nyomásesés mm kpa * Mûködési feltételek: HP 40 C, vízhõmérséklet/be 28 C. (HP: hûtõközeg hõmérséklet/be) CDP ,5 1 Elektronikus szabályozás CDP 125 mûködése az elektronikus szabályozóval teljesen automatikus. Egy könnyen leolvasható szabályozó panelen látható a készülék aktuális mûködési módja. 1. készülék áram alatt van. 2. Folyamatban van a légszárítás - a kompresszor mûködik. hûtõkör nem mûködik - a légszárító ki van kapcsolva 4. z utófûtõ aktív nyomógombokkal ki- illetve bekapcsolható a légszárítószabályozás, az utófûtõ kalorifer és a folyamatos szellõzés. Ha szabályozott és állandó relatív páratartalomra van szükség, a CDP 125 készülékhez szoba vagy csatornahigrosztát csatlakoztatható. Ha a CDP 125 légszárítót vízes fûtõelemmel együtt használják, a szabályozás elõ van készítve szobatermosztát csatlakoztatására. Ha a CDP 125 készüléket 15 és 20 C közötti hõmérséklettartományban használják, passzív, igényszabályozott leolvasztás lehetséges, amely az elpárologtatón elhelyezett érzékelõvel érhetõ el. 17:28 IRVENT Tel/Fax: [94] -48 Tel/Fax: [52]

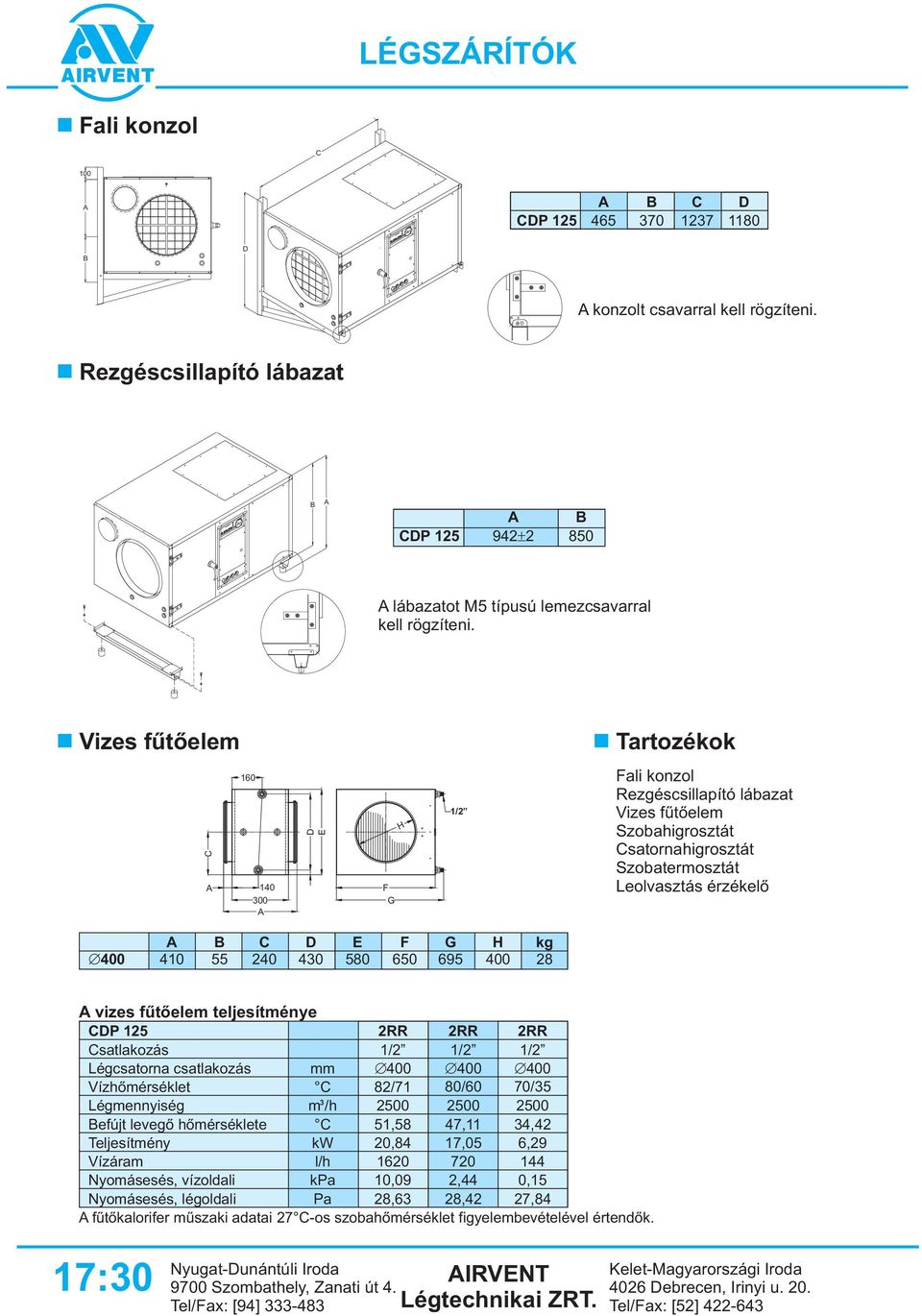

8 Mûszaki adatok CDP 125 Szárítókapacitás 28 C 60%RH l/24h 124 Mûködési tartomány - páratartalom %RH Mûködési tartomány - hõmérséklet C 20-8 Légmennyiség m /h 2500 Max. külsõ nyomás Pa 20 Max. frisslevegõ ellátás m /h 75 Tápfeszültség V/Hz 1x20/50 / x400/50 Max. áramfelvétel 14,0 / 7,6 Max.teljesítményfelvétel Hûtõközeg típusa,2 R407C Hûtõközeg mennyisége kg 5,200 Zajszint (1 m-nél) d() 60 Tömeg Szûrõ típusa kg 160 EU Szín Védettség RL 9016 IPX4 Jelleggörbék C 40 40% RH CDP % RH 80% RH ,00 2,00 4,00 6,00 8,00 10,00 Méretek (mm) Függõleges kifúvás Levegõ iránya Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT Központi Kereskedelmi Iroda 110 udapest, Kõér u. /a. Tel: [1] , Fax: [1] :

9 Fali konzol C 100 CDP C D D konzolt csavarral kell rögzíteni. Rezgéscsillapító lábazat CDP lábazatot M5 típusú lemezcsavarral kell rögzíteni. Vizes fûtõelem Tartozékok C D E F G H 1/2 Fali konzol Rezgéscsillapító lábazat Vizes fûtõelem Szobahigrosztát Csatornahigrosztát Szobatermosztát Leolvasztás érzékelõ C D E F G H kg vizes fûtõelem teljesítménye CDP 125 2RR 2RR 2RR Csatlakozás 1/2 1/2 1/2 Légcsatorna csatlakozás mm Vízhõmérséklet C 82/71 80/60 70/5 Légmennyiség m /h efújt levegõ hõmérséklete C 51,58 47,11 4,42 Teljesítmény 20,84 17,05 6,29 Vízáram Nyomásesés, vízoldali kpa 10,09 2,44 0,15 Nyomásesés, légoldali Pa 28,6 28,42 27,84 fûtõkalorifer mûszaki adatai 27 C-os szobahõmérséklet figyelembevételével értendõk. 17:0 IRVENT Tel/Fax: [94] -48 Tel/Fax: [52]

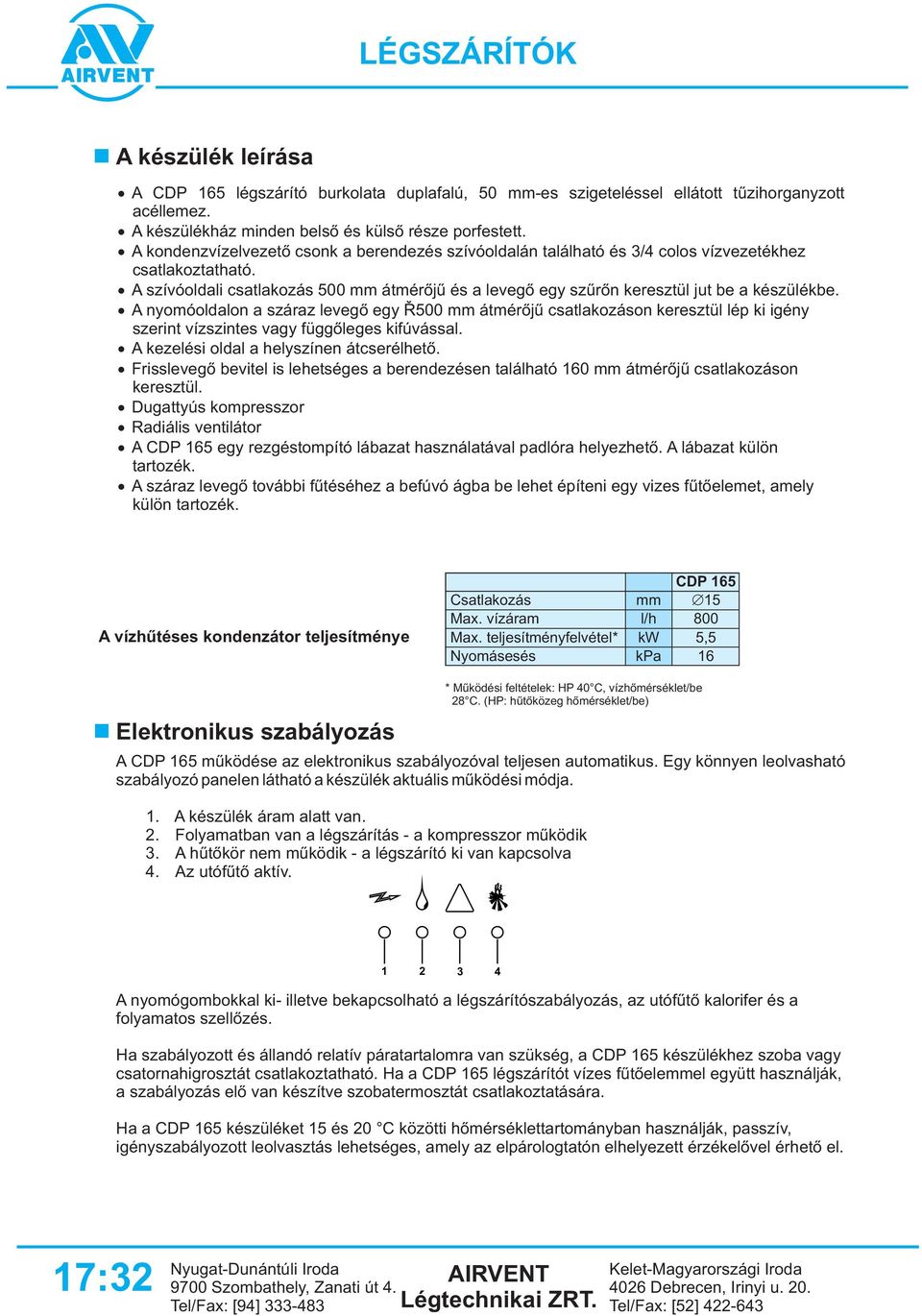

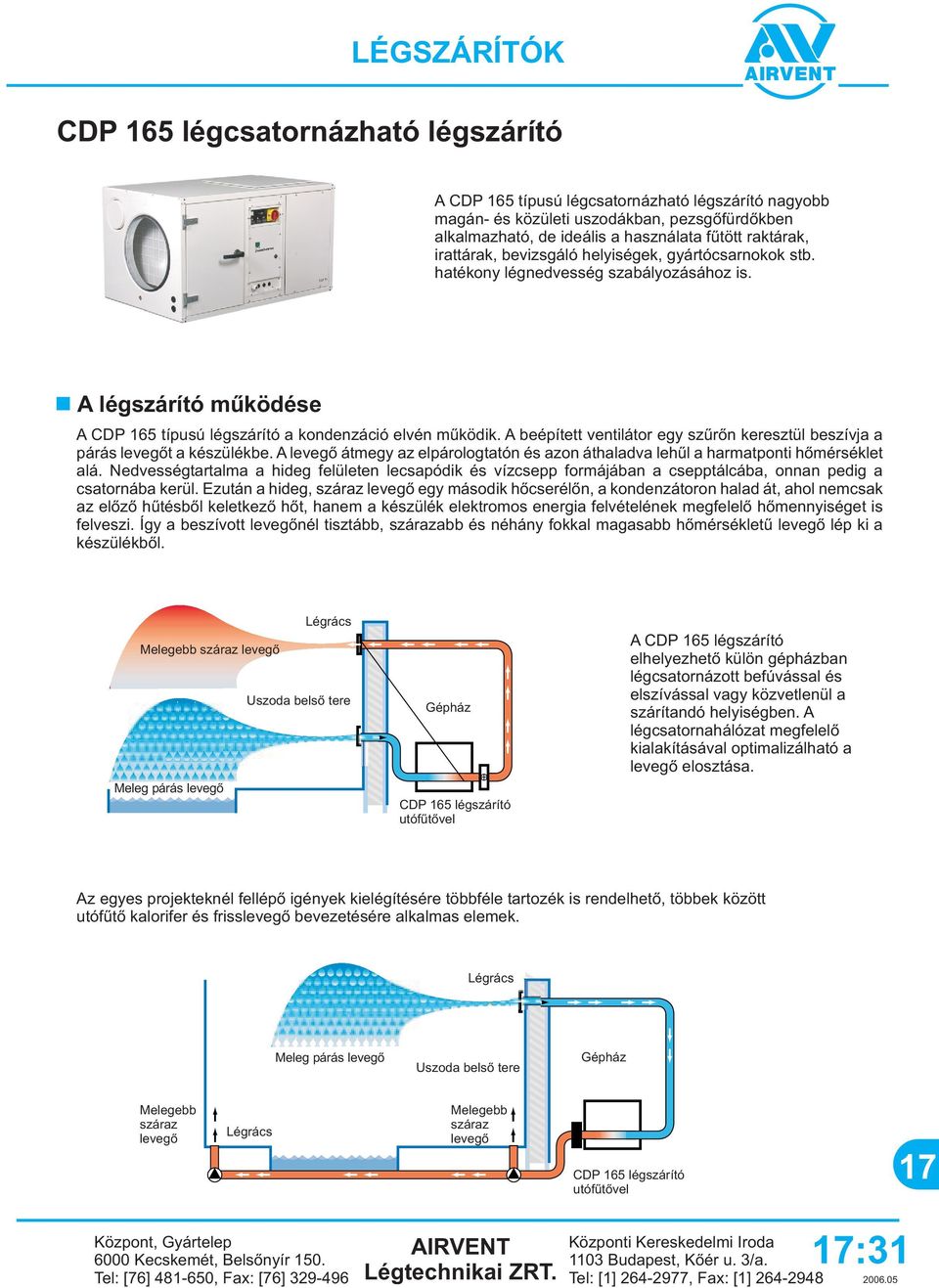

11 készülék leírása CDP 165 légszárító burkolata duplafalú, 50 mm-es szigeteléssel ellátott tûzihorganyzott acéllemez. készülékház minden belsõ és külsõ része porfestett. kondenzvízelvezetõ csonk a berendezés szívóoldalán található és /4 colos vízvezetékhez csatlakoztatható. szívóoldali csatlakozás 500 mm átmérõjû és a levegõ egy szûrõn keresztül jut be a készülékbe. nyomóoldalon a száraz levegõ egy Ø500 mm átmérõjû csatlakozáson keresztül lép ki igény szerint vízszintes vagy függõleges kifúvással. kezelési oldal a helyszínen átcserélhetõ. Frisslevegõ bevitel is lehetséges a berendezésen található 160 mm átmérõjû csatlakozáson keresztül. Dugattyús kompresszor Radiális ventilátor CDP 165 egy rezgéstompító lábazat használatával padlóra helyezhetõ. lábazat külön tartozék. száraz levegõ további fûtéséhez a befúvó ágba be lehet építeni egy vizes fûtõelemet, amely külön tartozék. vízhûtéses kondenzátor teljesítménye Csatlakozás Max. vízáram Max. teljesítményfelvétel* Nyomásesés mm kpa CDP ,5 16 Elektronikus szabályozás * Mûködési feltételek: HP 40 C, vízhõmérséklet/be 28 C. (HP: hûtõközeg hõmérséklet/be) CDP 165 mûködése az elektronikus szabályozóval teljesen automatikus. Egy könnyen leolvasható szabályozó panelen látható a készülék aktuális mûködési módja. 1. készülék áram alatt van. 2. Folyamatban van a légszárítás - a kompresszor mûködik. hûtõkör nem mûködik - a légszárító ki van kapcsolva 4. z utófûtõ aktív nyomógombokkal ki- illetve bekapcsolható a légszárítószabályozás, az utófûtõ kalorifer és a folyamatos szellõzés. Ha szabályozott és állandó relatív páratartalomra van szükség, a CDP 165 készülékhez szoba vagy csatornahigrosztát csatlakoztatható. Ha a CDP 165 légszárítót vízes fûtõelemmel együtt használják, a szabályozás elõ van készítve szobatermosztát csatlakoztatására. Ha a CDP 165 készüléket 15 és 20 C közötti hõmérséklettartományban használják, passzív, igényszabályozott leolvasztás lehetséges, amely az elpárologtatón elhelyezett érzékelõvel érhetõ el. 17:2 IRVENT Tel/Fax: [94] -48 Tel/Fax: [52]

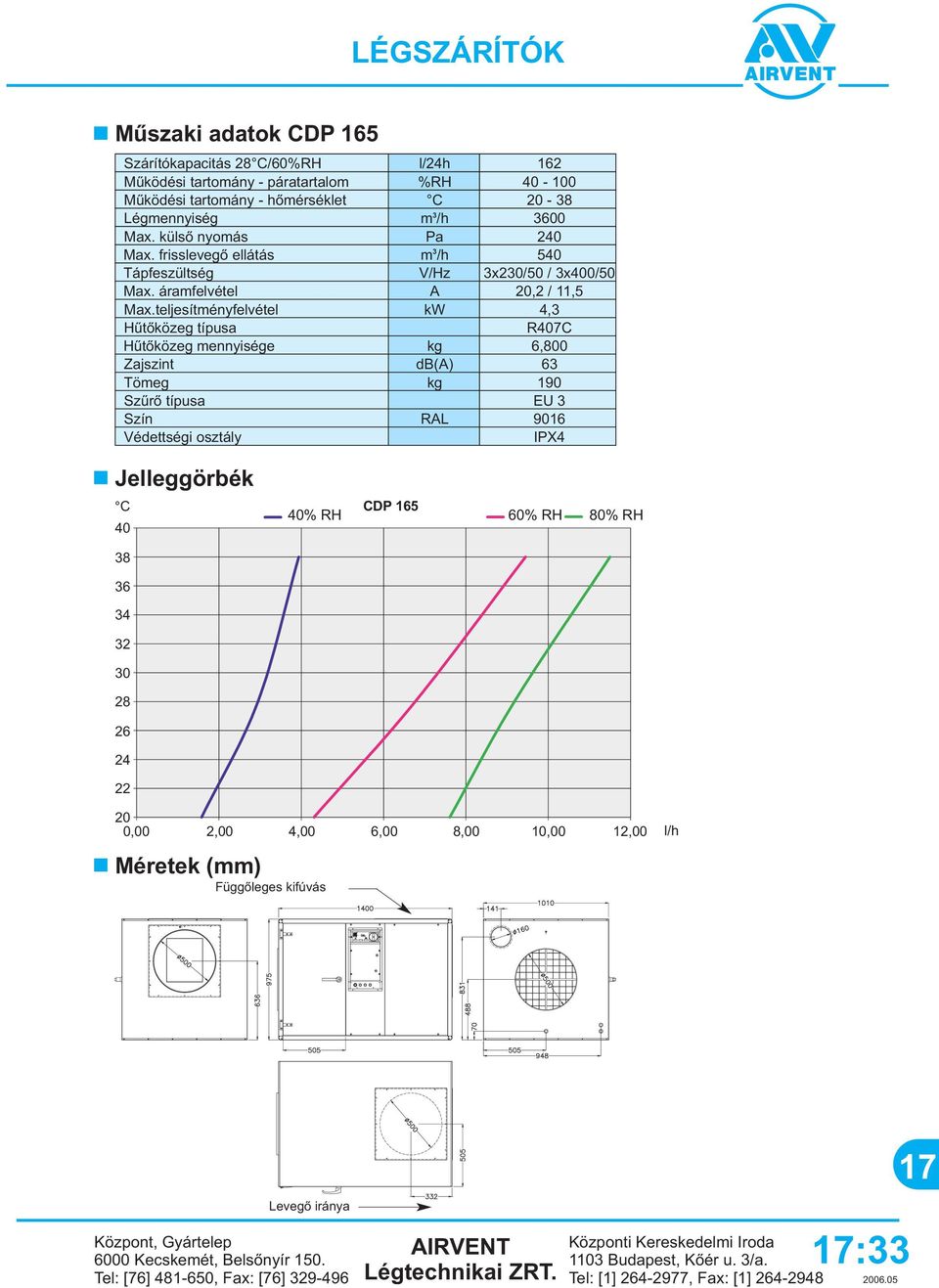

12 Mûszaki adatok CDP 165 Szárítókapacitás 28 C/60%RH l/24h 162 Mûködési tartomány - páratartalom %RH Mûködési tartomány - hõmérséklet C 20-8 Légmennyiség m /h 600 Max. külsõ nyomás Pa 240 Max. frisslevegõ ellátás m /h 540 Tápfeszültség V/Hz x20/50 / x400/50 Max. áramfelvétel 20,2 / 11,5 Max.teljesítményfelvétel Hûtõközeg típusa 4, R407C Hûtõközeg mennyisége kg 6,800 Zajszint d() 6 Tömeg Szûrõ típusa kg 190 EU Szín Védettségi osztály RL 9016 IPX4 Jelleggörbék C 40 40% RH CDP % RH 80% RH ,00 2,00 4,00 6,00 8,00 10,00 12,00 Méretek (mm) Függõleges kifúvás Levegõ iránya Központ, Gyártelep 6000 Kecskemét, elsõnyír 150. Tel: [76] , Fax: [76] IRVENT Központi Kereskedelmi Iroda 110 udapest, Kõér u. /a. Tel: [1] , Fax: [1] :

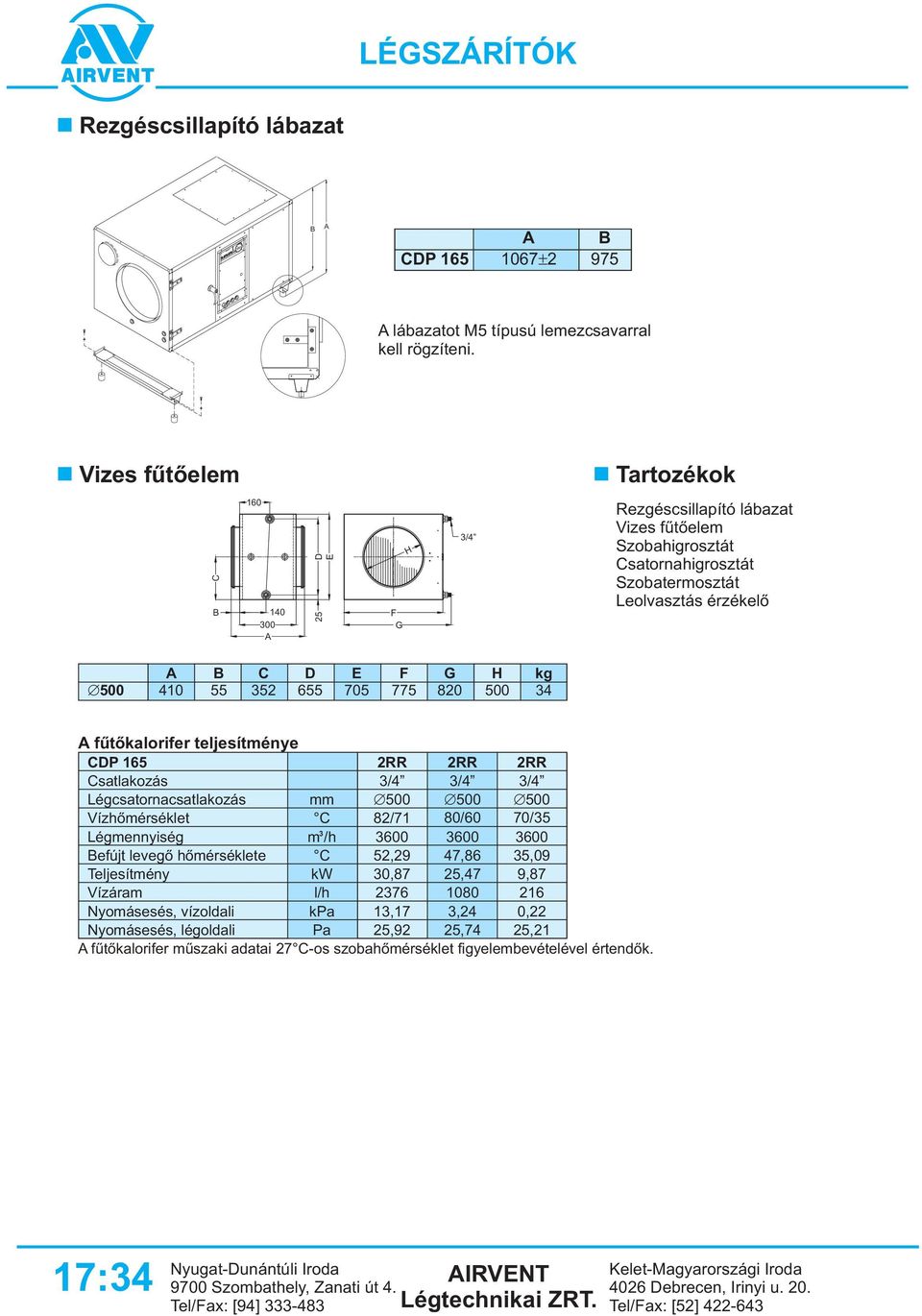

13 Rezgéscsillapító lábazat CDP lábazatot M5 típusú lemezcsavarral kell rögzíteni. Vizes fûtõelem Tartozékok C D E F G H /4 Rezgéscsillapító lábazat Vizes fûtõelem Szobahigrosztát Csatornahigrosztát Szobatermosztát Leolvasztás érzékelõ C D E F G H kg fûtõkalorifer teljesítménye CDP 165 Csatlakozás Légcsatornacsatlakozás Vízhõmérséklet 2RR 2RR 2RR /4 /4 /4 mm C 82/71 80/60 70/5 Légmennyiség m /h efújt levegõ hõmérséklete C 52,29 47,86 5,09 Teljesítmény Vízáram Nyomásesés, vízoldali Nyomásesés, légoldali kpa Pa 0, ,17 25,92 25, ,24 25,74 9, ,22 25,21 fûtõkalorifer mûszaki adatai 27 C-os szobahõmérséklet figyelembevételével értendõk. 17:4 IRVENT Tel/Fax: [94] -48 Tel/Fax: [52]
