1 VIESMANN Kommunikációs rendszerek Vitocom, Vitodata, Vitosoft, Vitogate Tervezési segédlet TeleControl A Vitocom 100, GSM2 típus kedvező árú lehetőség egy- és kétlakásos családi házak, valamint nyaralók fűtési rendszerének távellenőrzéséhez. A Vitocom 100, LAN1 típus és a Vitotrol App vagy a Vitodata 100 kombinációja magán lakóépületek, kisebb gazdasági épületek és középületek fűtési rendszereinek távvezérlésére használható. A Vitocom 200 és a Vitodata 100 kombinációja magán lakóépületek, kisebb gazdasági épületek és középületek fűtési rendszereinek távvezérlésére használható. Használata gazdaságos üzemet, jobb kiszolgálást és nagyobb ellátási biztonságot tesz lehetővé. A Vitocom 300 és a Vitodata 300 kombinációja lehetővé teszi a nagyobb lakó- és gazdasági objektumok fűtési rendszereinek professzionális távvezérlését, távellenőrzését és távbeállítását. Használata lehetővé teszi a fűtési rendszerek gyors és biztonságos ellenőrzését, karbantartását és optimalizálását. ServiceControl Vitosoft 300 szervizszoftver, az Optolink csatlakozással ellátott Viessmann készülékek üzembe helyezésére és diagnosztizálására. Lakásszabályozási rendszer A Vitocomfort 200 vezeték nélküli lakásszabályozási rendszer utólag is könnyen felszerelhető, és a fűtés intelligens, szükség szerinti szabályozásával, valamint az elektromos készülékek pl. állólámpa kézi vagy automatikus kapcsolásával, továbbá a rádiójel vezérlésű csatlakozóaljzaton keresztüli teljesítményfelvétel és energiafogyasztás kijelzésével hozzájárul a hatásfok, a biztonság és a kényelem növeléséhez. Lásd a külön tervezési segédletet. A Vitogate 200, KNX típus lehetővé teszi a külső kezelő- és ellenőrző készülékekkel történő adatcserét a KNX kommunikációs szabvány alapján. 4/2014

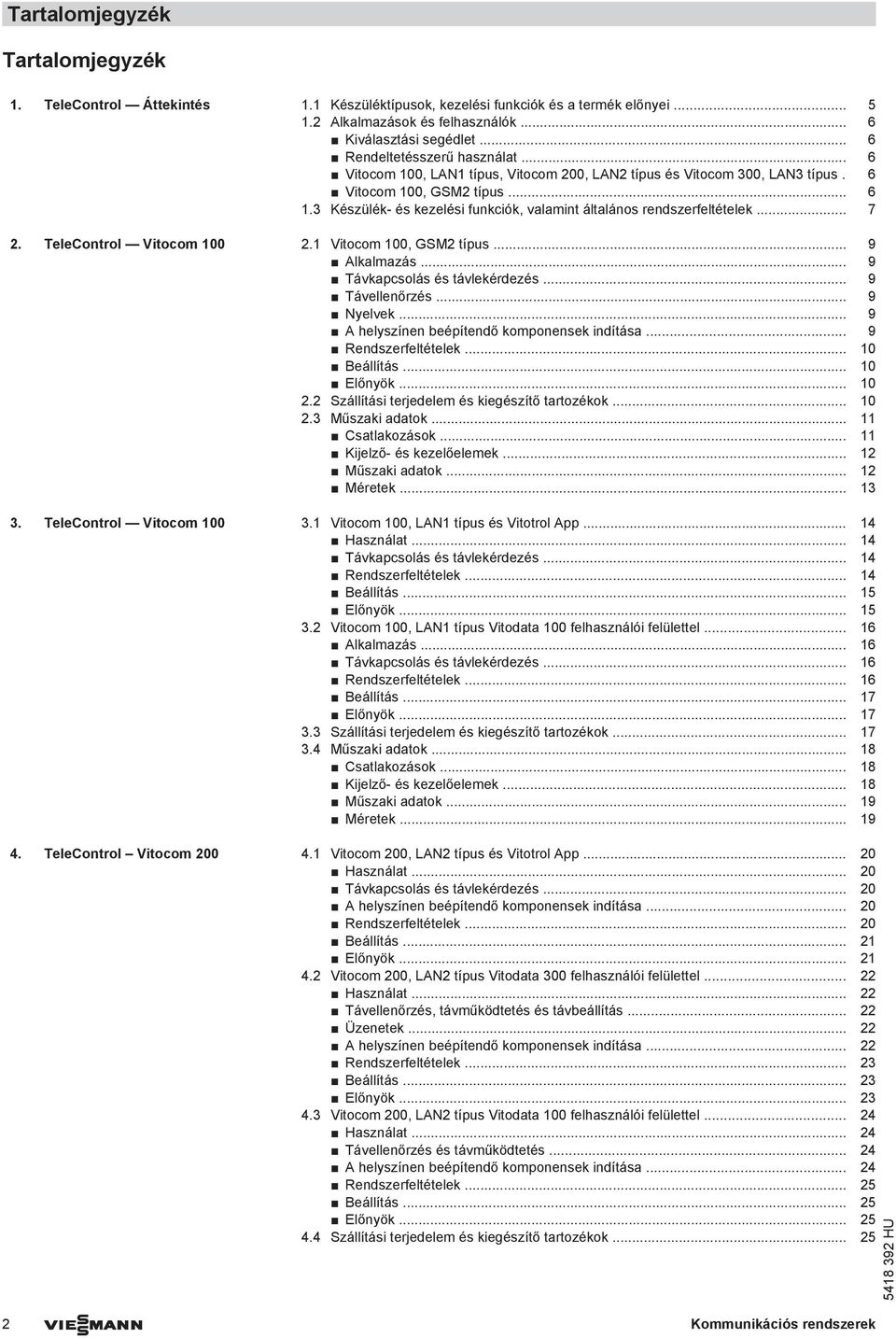

2 Tartalomjegyzék Tartalomjegyzék 1. TeleControl Áttekintés 1.1 Készüléktípusok, kezelési funkciók és a termék előnyei Alkalmazások és felhasználók... 6 Kiválasztási segédlet... 6 Rendeltetésszerű használat... 6 Vitocom 100, LAN1 típus, Vitocom 200, LAN2 típus és Vitocom 300, LAN3 típus. 6 Vitocom 100, GSM2 típus Készülék- és kezelési funkciók, valamint általános rendszerfeltételek TeleControl Vitocom Vitocom 100, GSM2 típus... 9 Alkalmazás... 9 Távkapcsolás és távlekérdezés... 9 Távellenőrzés... 9 Nyelvek... 9 A helyszínen beépítendő komponensek indítása... 9 Rendszerfeltételek Beállítás Előnyök Szállítási terjedelem és kiegészítő tartozékok Műszaki adatok Csatlakozások Kijelző- és kezelőelemek Műszaki adatok Méretek TeleControl Vitocom Vitocom 100, LAN1 típus és Vitotrol App Használat Távkapcsolás és távlekérdezés Rendszerfeltételek Beállítás Előnyök Vitocom 100, LAN1 típus Vitodata 100 felhasználói felülettel Alkalmazás Távkapcsolás és távlekérdezés Rendszerfeltételek Beállítás Előnyök Szállítási terjedelem és kiegészítő tartozékok Műszaki adatok Csatlakozások Kijelző- és kezelőelemek Műszaki adatok Méretek TeleControl Vitocom Vitocom 200, LAN2 típus és Vitotrol App Használat Távkapcsolás és távlekérdezés A helyszínen beépítendő komponensek indítása Rendszerfeltételek Beállítás Előnyök Vitocom 200, LAN2 típus Vitodata 300 felhasználói felülettel Használat Távellenőrzés, távműködtetés és távbeállítás Üzenetek A helyszínen beépítendő komponensek indítása Rendszerfeltételek Beállítás Előnyök Vitocom 200, LAN2 típus Vitodata 100 felhasználói felülettel Használat Távellenőrzés és távműködtetés A helyszínen beépítendő komponensek indítása Rendszerfeltételek Beállítás Előnyök Szállítási terjedelem és kiegészítő tartozékok VIESMANN Kommunikációs rendszerek

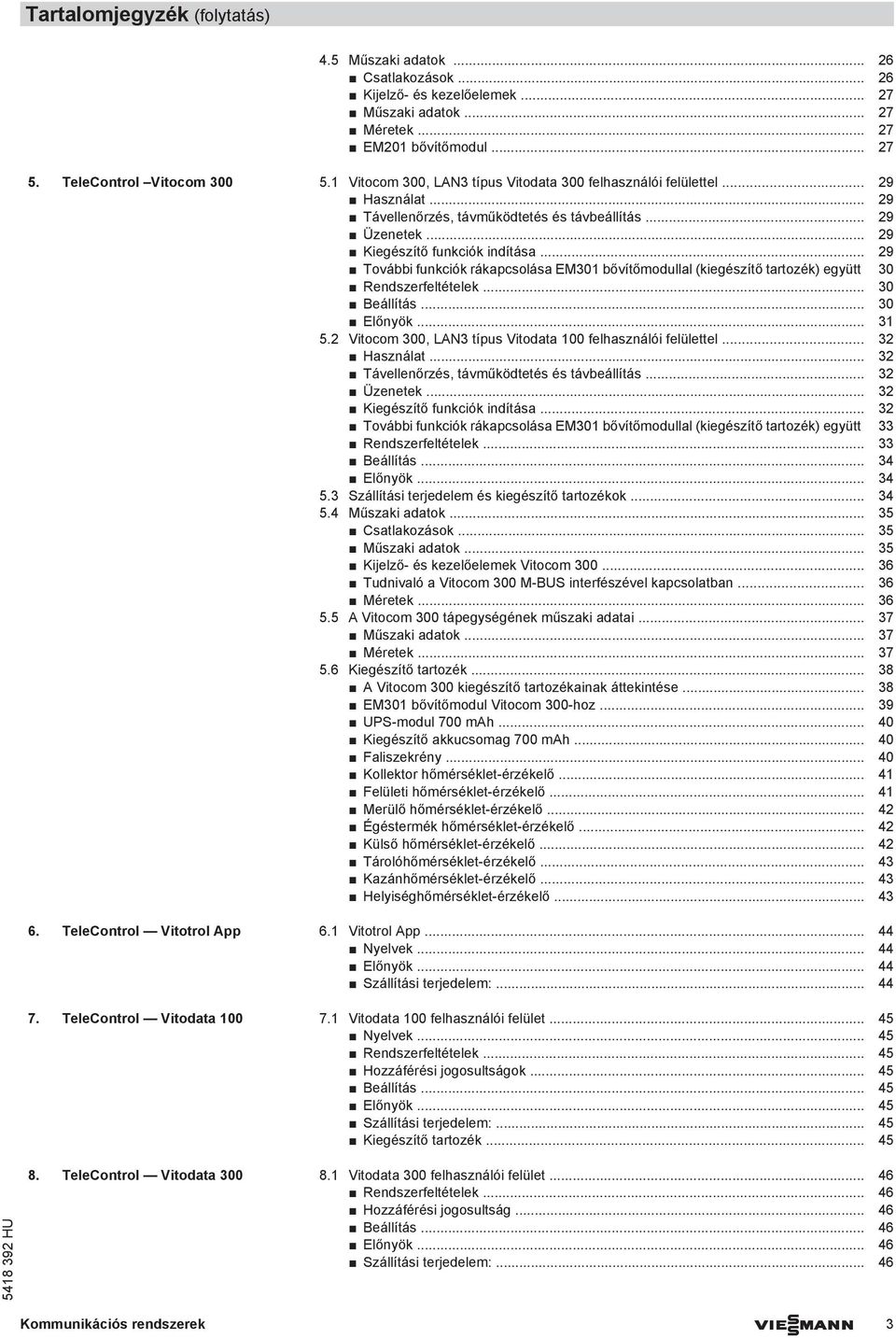

3 Tartalomjegyzék (folytatás) 4.5 Műszaki adatok Csatlakozások Kijelző- és kezelőelemek Műszaki adatok Méretek EM201 bővítőmodul TeleControl Vitocom Vitocom 300, LAN3 típus Vitodata 300 felhasználói felülettel Használat Távellenőrzés, távműködtetés és távbeállítás Üzenetek Kiegészítő funkciók indítása További funkciók rákapcsolása EM301 bővítőmodullal (kiegészítő tartozék) együtt 30 Rendszerfeltételek Beállítás Előnyök Vitocom 300, LAN3 típus Vitodata 100 felhasználói felülettel Használat Távellenőrzés, távműködtetés és távbeállítás Üzenetek Kiegészítő funkciók indítása További funkciók rákapcsolása EM301 bővítőmodullal (kiegészítő tartozék) együtt 33 Rendszerfeltételek Beállítás Előnyök Szállítási terjedelem és kiegészítő tartozékok Műszaki adatok Csatlakozások Műszaki adatok Kijelző- és kezelőelemek Vitocom Tudnivaló a Vitocom 300 M-BUS interfészével kapcsolatban Méretek A Vitocom 300 tápegységének műszaki adatai Műszaki adatok Méretek Kiegészítő tartozék A Vitocom 300 kiegészítő tartozékainak áttekintése EM301 bővítőmodul Vitocom 300-hoz UPS-modul 700 mah Kiegészítő akkucsomag 700 mah Faliszekrény Kollektor hőmérséklet-érzékelő Felületi hőmérséklet-érzékelő Merülő hőmérséklet-érzékelő Égéstermék hőmérséklet-érzékelő Külső hőmérséklet-érzékelő Tárolóhőmérséklet-érzékelő Kazánhőmérséklet-érzékelő Helyiséghőmérséklet-érzékelő TeleControl Vitotrol App 6.1 Vitotrol App Nyelvek Előnyök Szállítási terjedelem: TeleControl Vitodata Vitodata 100 felhasználói felület Nyelvek Rendszerfeltételek Hozzáférési jogosultságok Beállítás Előnyök Szállítási terjedelem: Kiegészítő tartozék TeleControl Vitodata Vitodata 300 felhasználói felület Rendszerfeltételek Hozzáférési jogosultság Beállítás Előnyök Szállítási terjedelem: Kommunikációs rendszerek VIESMANN 3

4 Tartalomjegyzék (folytatás) 9. ServiceControl Vitoflow 9.1 Vitoflow Rendszerfeltételek Interfész Telepítés Frissítési szolgáltatás Előnyök Szállítási terjedelem és kiegészítő tartozékok ServiceControl Vitosoft Vitosoft 300, SID1 típus Szerviz, üzembe helyezés és diagnosztika Rendszerfeltételek Interfész Telepítés A szoftver regisztrációja Beállítás Frissítési szolgáltatás Előnyök Szállítási terjedelem és kiegészítő tartozékok Épületek fűtésirányításának automatizálása Vitogate Vitogate 200, KNX típus Rendszerfeltételek Előnyök Szállítási terjedelem és kiegészítő tartozékok Műszaki adatok Csatlakozások Kijelző- és kezelőelemek Műszaki adatok Méretek TeleControl Alkalmazási példák 12.1 Lakóház (pl. egy- vagy többlakásos épület, nyaraló) Középület (pl. iskola, közigazgatási intézmény) Bevásárlóközpont Ipari épület (pl. gyártóüzem) Vitoblockal felszerelt (gázmotoros) fűtési rendszerek távellenőrzése Alkalmazás Távellenőrzés Vitodata 100 felhasználói felülettel Távellenőrzés Vitodata 300 felhasználói felülettel Rendszerfeltételek Beállítás Előnyök TeleControl Kiegészítő tartozékok 13.1 TeleControl kiegészítő tartozékok hozzárendelése Kiegészítő tartozékok olajüzemű fűtési rendszerekhez Minimális töltésszint kijelző, a tároló beállítható minimális töltésszintjéhez Kiegészítő tartozékok gázüzemű fűtési rendszerekhez GW gázhiánykapcsoló vezetékdobozzal GS 2.1 gázszivárgásjelző készülék háztartásban való használatra, beépített érzékelővel, berregő riasztóval és relékimenettel Általános kiegészítő tartozékok DMU 01 nyomás-mérőátalakító, elektronikus nyomásméréshez 10 bar (1 MPa) mérési tartományban WWG 1 vízszivárgásjelző készülék talajvízszondával a víz észleléséhez Bevizsgált és szabványszerűen támogatott M-BUS mérők Vakolati síkon szerelt fűtési szobatermosztát Függelék 14.1 A Vitocom kommunikációs készülékek, a Viessmann szabályozók és a kezelési lehetőségek kombinációi Alkalmazási utasítás meglévő fűtési rendszerek utólagos felszereléséhez A Viessmann készülékek LON-on keresztüli összeköttetése Csatlakoztatási példák Bekötés a fölérendelt LON-rendszerekbe Szójegyzék Címszójegyzék VIESMANN Kommunikációs rendszerek

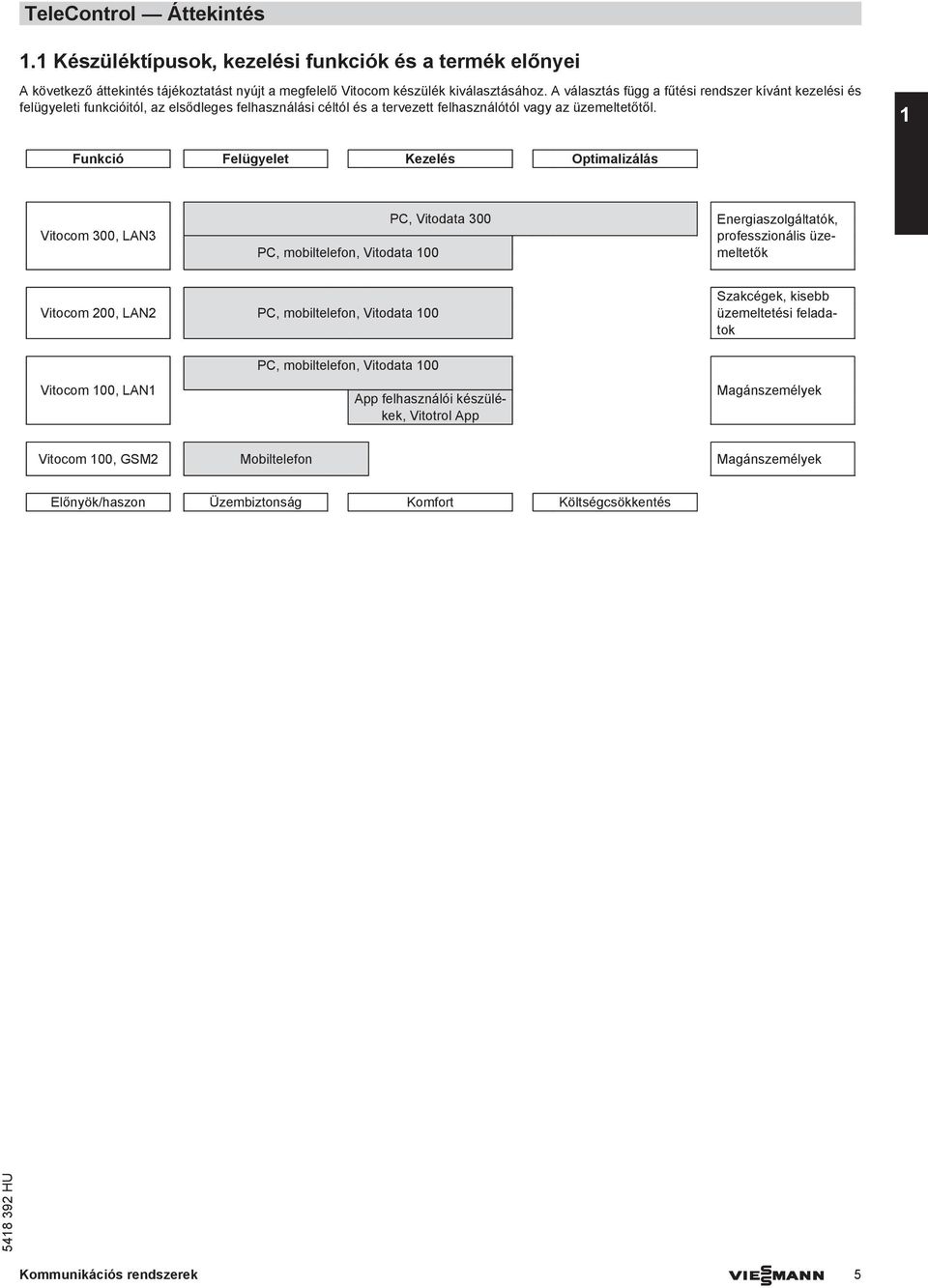

5 TeleControl Áttekintés 1.1 Készüléktípusok, kezelési funkciók és a termék előnyei A következő áttekintés tájékoztatást nyújt a megfelelő Vitocom készülék kiválasztásához. A választás függ a fűtési rendszer kívánt kezelési és felügyeleti funkcióitól, az elsődleges felhasználási céltól és a tervezett felhasználótól vagy az üzemeltetőtől. 1 Funkció Felügyelet Kezelés Optimalizálás Vitocom 300, LAN3 PC, Vitodata 300 Energiaszolgáltatók, professzionális üzemeltetők PC, mobiltelefon, Vitodata 100 Vitocom 200, LAN2 PC, mobiltelefon, Vitodata 100 Szakcégek, kisebb üzemeltetési feladatok Vitocom 100, LAN1 PC, mobiltelefon, Vitodata 100 App felhasználói készülékek, Vitotrol App Magánszemélyek Vitocom 100, GSM2 Mobiltelefon Magánszemélyek Előnyök/haszon Üzembiztonság Komfort Költségcsökkentés Kommunikációs rendszerek VIESMANN 5

6 TeleControl Áttekintés (folytatás) 1.2 Alkalmazások és felhasználók 1 Kiválasztási segédlet A következő táblázat tájékoztatást nyújt a megfelelő Vitocom készülék kiválasztásához. A választás függ a fűtési rendszer kívánt kezelési és felügyeleti funkcióitól és a tervezett felhasználótól vagy az üzemeltetőtől. A TeleControl termékek főként az alábbiakban felsorolt alkalmazások számára nyújtanak megoldásokat az energia-, fűtés- és üzemzavar-kezelés terén. Kezelési funkció Felhasználó Szükséges termékek Információ Energiakezelés Vitotronic szabályozóval felszerelt Ipari üzemeltetők Vitocom 300, Vitodata 300 felhasználói 29. oldal Viessmann fűtési rendszerek optimalizálásához, kezeléséhez és felügyeletéhez hőszolgáltató önkormányzatok ipari üzemek közművek fűtési szakcégek felülettel Fűtéskezelés Vitotronic szabályozóval felszerelt Viessmann fűtési rendszerek kezelése és felügyelete Vitotronic szabályozóval felszerelt Viessmann fűtési rendszerek kezelése A Viessmann fűtési rendszer vagy idegen berendezés akár 26 db helyszíni komponensének felügyelete *1 A Viessmann fűtési rendszer vagy idegen berendezés akár 2 db helyszíni komponensének felügyelete *1 A Viessmann fűtési rendszer vagy idegen berendezés 1 db helyszíni komponensének felügyelete *1 szakcégek, kisebb üzemeltetési feladatok önkormányzatok ipari üzemek szállodák kollégiumok és idősotthonok többlakásos épületek fűtési szakcégek Egy- és kétlakásos családi házak, ill. nyaralók magánüzemeltetői Egy- és kétlakásos családi házak, ill. nyaralók magánüzemeltetői Üzemzavar-kezelés egyesületek, sportklubok kollégiumok és idősotthonok önkormányzatok ipari üzemek egy- és kétlakásos családi házak többlakásos épületek szállodák, rendelők, templomok közművek szakcégek Vitocom 200 vagy Vitocom 100, LAN1 típus Vitodata 100 felhasználói felülettel 16. és 24. oldal Vitocom 100, GSM2 típus 9. oldal Vitocom 100, LAN1 típus és Vitotrol App 14. oldal Vitocom 300, Vitodata 300 felhasználói felülettel Vitocom 200, Vitodata 100 felhasználói felülettel 29. oldal 24. oldal Vitocom 100, GSM2 típus 9. oldal Rendeltetésszerű használat Vitocom 100, LAN1 típus, Vitocom 200, LAN2 típus és Vitocom 300, LAN3 típus A Vitocom termékeket a támogatott Viessmann hőtermelők és áramfejlesztők elektronikus szabályozóival és vezérléseivel együtt rendeltetésszerűen, a hozzá tartozó szerelési, szervizre vonatkozó és üzemeltetési utasítások figyelembevételével kell telepíteni és üzemeltetni. Különösen a csatlakozások és az indítások esetén szükséges betartani az áramra és a feszültségre vonatkozó adatokat. A Vitocom termékeket az erre a célra szolgáló nyomtatott dokumentációkban meghatározott felhasználói felületekkel és kommunikációs eszközökkel együtt, kizárólag a berendezések felügyeletére, kezelésére és optimalizálására lehet használni. A kommunikációs eszközök esetén győződjön meg róla a helyszínen, hogy a termékdokumentációban meghatározott rendszerkövetelmények minden alkalmazott adatátviteli eszközre vonatkozóan, mindig rendelkezésre állnak és teljesülnek. Kizárólag a termékkel együtt szállított és engedélyezett kommunikációs részegységeket (pl. ellenőrzött és minősített mobiltelefonos routert) szabad használni. Az áramellátáshoz kizárólag az erre a célra meghatározott komponenseket (pl. tápegységeket) használja. Vitocom 100, GSM2 típus A készülék kizárólag Viessmann hőtermelőkkel rendelkező rendszerek távirányítására és Viessmann hőtermelőkkel és idegen berendezésekkel rendelkező rendszerek távfelügyeletére szolgál. A készülék rendeltetésszerűen csak Vitotronic szabályozókkal együtt, a vonatkozó szerelési, kezelési és szervizre vonatkozó utasítások figyelembevételével üzemeltethető. *1 A Vitocom digitális bemenetein keresztül. Az áramellátás kizárólag a készülékkel együtt szállított dugaszolható tápegységen keresztül történhet. A rendeltetésszerű használat előfeltétele, hogy elegendő térerő (mobiltelefon-hálózat) álljon rendelkezésre, és a SIM kártya a Viessmann által engedélyezve, és a mobiltelefon-szolgáltató által aktiválva legyen. A címzettek beállításának szabályszerűnek kell lennie. 6 VIESMANN Kommunikációs rendszerek

7 TeleControl Áttekintés (folytatás) 1.3 Készülék- és kezelési funkciók, valamint általános rendszerfeltételek TeleControl termék Vitocom 100 Vitocom 200 Vitocom 300 GSM2 típus LAN1 típus LAN2 típus LAN3 típus Kezelés SMS Vitotrol Vitodata Vitodata Vitodata App Felhasználó hőszolgáltató X X fűtési szakcég X X X X X X a berendezés üzemeltetője X X X X X Beépített kommunikációs port GSM-modem Ethernet, IP-hálózat Ethernet, IP-hálózat Ethernet, IP-hálózat Kommunikáció mobiltelefon-hálózat X Mobiltelefonos routeren keresztül. A további információkat lásd a címen Mobiltelefonos routeren keresztül. A további információkat lásd a címen Ethernet, IP-hálózat X X X X X X Be- és kimenetek digitális bemenetek *2 digitális kimenetek 1 *3 1 *3 1 7 *2 analóg bemenetek 0 24 *2 M-BUS interfész 1 Kezelőkészülék PDA/mobiltelefon X X *4 / X/ X/ X/ X/ X/ Számítógép X X X X X A kezelőkészülékek kommunikációs portja SMS X Böngésző program X X X X X Vitotrol App felhasználói készülékek X *4 Üzenettovábbítás SMS X X *5 X *5 X X *5 X fax X *6 X *5 X *5 X X *5 X X X X X X Kezelési funkció időprogramok, elutazási program X X X X X X üzemmód X X X X X X X előírt értékek, a fűtési jelleggörbe meredeksége/eltolása X X X X X X üzemállapotok és hőmérsékletek lekérdezése X X X X X X kódolások X X optimalizálás X X 1 A Vitotrol App és a Vitodata 100 egyidejű üzemelése lehetséges. A Vitodata 100 és a Vitodata 300 egyidejű üzemelése nem lehetséges. Veszélyekre vonatkozó tudnivaló A Vitocom rádiójelei (mobiltelefon-hálózaton keresztül történő kommunikáció esetén) különösen a pacemakerek, hallókészülékek és defibrillátorok működését zavarhatják. Amennyiben ilyen készülékeket visel, ne tartózkodjon az üzemkész Vitocom közvetlen közelében. Üzemzavarjelzésekre vonatkozó tudnivalók A Vitocom kizárólag a csatlakoztatott szabályozók és a Vitocom konfigurált bemeneteihez csatlakoztatott komponensek üzemzavarait továbbítja. Az erre vonatkozó részletes műszaki információkat lásd a készülékek szerelési és szervizre vonatkozó utasításában. Az üzemzavarjelzés előfeltételei: A szabályozók és a Vitocom távvezérlő konfigurálása helyes. A Vitocom jelútvonalai be vannak állítva. A fűtési rendszert és a jelzőberendezések működőképességét rendszeres időközönként ellenőrizni kell. Vitocom 300: Annak érdekében, hogy a hálózati feszültségkiesés esetén is továbbíthatók legyenek az üzenetek, azt javasoljuk, hogy szünetmentes áramellátást (UPS-modult) használjon. A fűtési rendszer üzembiztonságának további növelése érdekében kiegészítő intézkedéseket javasolunk, pl. a fagyvédelemre vagy a vízkárok ellenőrzésére vonatkozóan. A felelősségvállalásra vonatkozó tudnivaló A Viessmann nem vállal felelősséget a Vitocom vagy a szoftver használatából eredő kimaradt nyereségért, elmaradt megtakarításért és az azokból származó közvetlen vagy közvetett károkért, továbbá a szakszerűtlen felhasználásból eredő károkért. Mindenkor a Viessmann aktuális árjegyzékében olvasható Általános Eladási Feltételek érvényesek. *2 1. érték: Vitocom 300 a 2. érték a max. 3 db EM301 bővítőmodullal felszerelt, teljes kiépítettség melletti csatlakozási lehetőségekre vonatkozik. *3 Csak EM201 bővítőmodullal együtt. *4 A támogatott felhasználói készülékeket lásd a címen *5 Az SMS és fax címzettekhez a díjköteles Vitodata 100 üzemzavar-kezelési szolgáltatás szükséges. *6 Csak d esetén a szállított SIM kártya használatával. Kommunikációs rendszerek VIESMANN 7

8 TeleControl Áttekintés (folytatás) 1 Az SMS- és -szolgáltatások hálózatüzemeltetői szolgáltatások, ezekért felelősséget nem vállalunk. Erre vonatkozóan az adott hálózatüzemeltetők üzleti feltételei az irányadóak. 8 VIESMANN Kommunikációs rendszerek

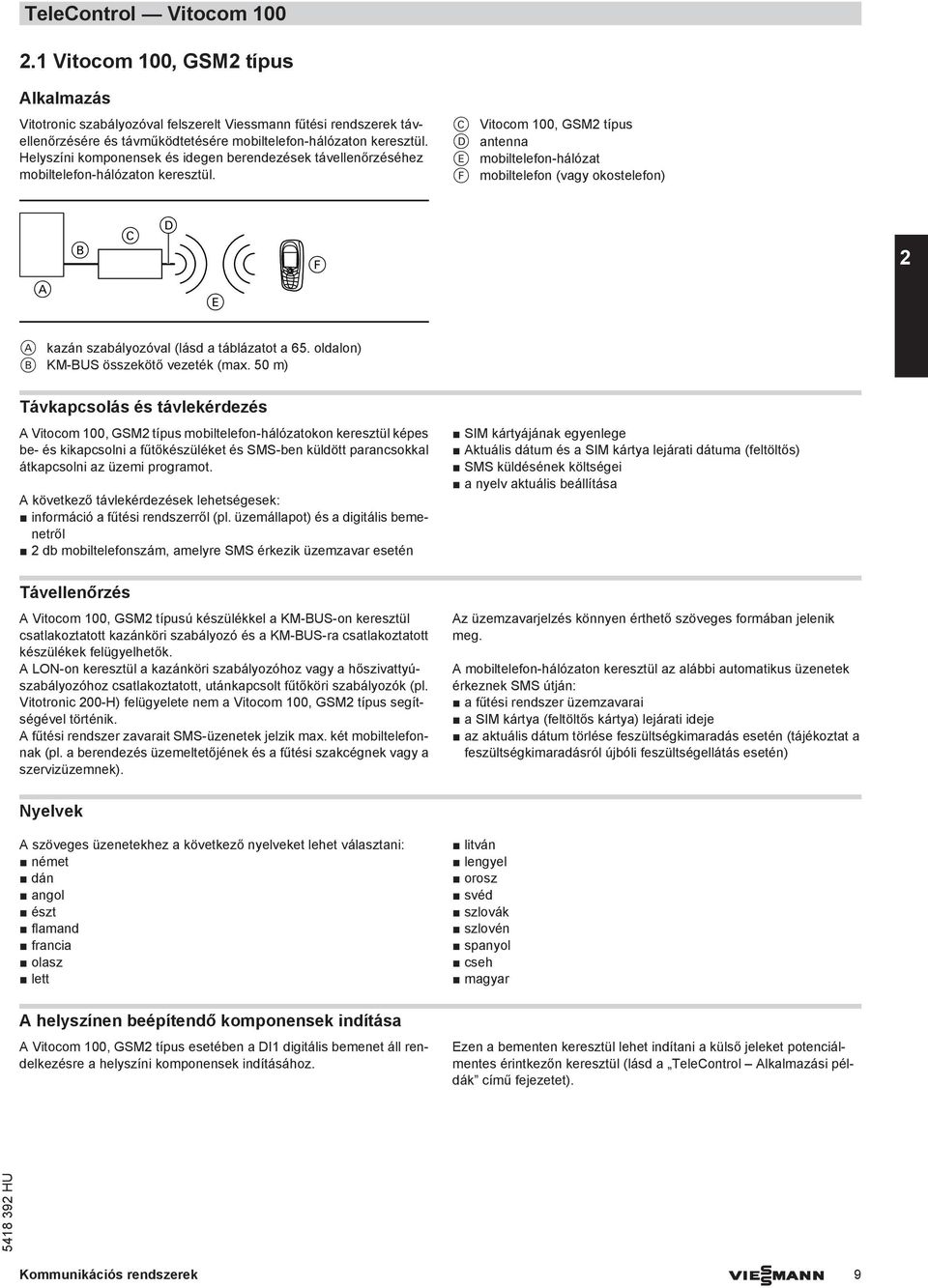

9 TeleControl Vitocom Vitocom 100, GSM2 típus Alkalmazás Vitotronic szabályozóval felszerelt Viessmann fűtési rendszerek távellenőrzésére és távműködtetésére mobiltelefon-hálózaton keresztül. Helyszíni komponensek és idegen berendezések távellenőrzéséhez mobiltelefon-hálózaton keresztül. C Vitocom 100, GSM2 típus D antenna E mobiltelefon-hálózat F mobiltelefon (vagy okostelefon) A B C D E F 2 A kazán szabályozóval (lásd a táblázatot a 65. oldalon) B KM-BUS összekötő vezeték (max. 50 m) Távkapcsolás és távlekérdezés A Vitocom 100, GSM2 típus mobiltelefon-hálózatokon keresztül képes be- és kikapcsolni a fűtőkészüléket és SMS-ben küldött parancsokkal átkapcsolni az üzemi programot. A következő távlekérdezések lehetségesek: információ a fűtési rendszerről (pl. üzemállapot) és a digitális bemenetről 2 db mobiltelefonszám, amelyre SMS érkezik üzemzavar esetén Távellenőrzés A Vitocom 100, GSM2 típusú készülékkel a KM-BUS-on keresztül csatlakoztatott kazánköri szabályozó és a KM-BUS-ra csatlakoztatott készülékek felügyelhetők. A LON-on keresztül a kazánköri szabályozóhoz vagy a hőszivattyúszabályozóhoz csatlakoztatott, utánkapcsolt fűtőköri szabályozók (pl. Vitotronic 200-H) felügyelete nem a Vitocom 100, GSM2 típus segítségével történik. A fűtési rendszer zavarait SMS-üzenetek jelzik max. két mobiltelefonnak (pl. a berendezés üzemeltetőjének és a fűtési szakcégnek vagy a szervizüzemnek). SIM kártyájának egyenlege Aktuális dátum és a SIM kártya lejárati dátuma (feltöltős) SMS küldésének költségei a nyelv aktuális beállítása Az üzemzavarjelzés könnyen érthető szöveges formában jelenik meg. A mobiltelefon-hálózaton keresztül az alábbi automatikus üzenetek érkeznek SMS útján: a fűtési rendszer üzemzavarai a SIM kártya (feltöltős kártya) lejárati ideje az aktuális dátum törlése feszültségkimaradás esetén (tájékoztat a feszültségkimaradásról újbóli feszültségellátás esetén) Nyelvek A szöveges üzenetekhez a következő nyelveket lehet választani: német dán angol észt flamand francia olasz lett A helyszínen beépítendő komponensek indítása A Vitocom 100, GSM2 típus esetében a DI1 digitális bemenet áll rendelkezésre a helyszíni komponensek indításához. litván lengyel orosz svéd szlovák szlovén spanyol cseh magyar Ezen a bementen keresztül lehet indítani a külső jeleket potenciálmentes érintkezőn keresztül (lásd a TeleControl Alkalmazási példák című fejezetet). Kommunikációs rendszerek VIESMANN 9

10 TeleControl Vitocom 100 (folytatás) Rendszerfeltételek 2 Fűtési rendszer: Egy fűtési rendszerhez. A szabályozó a KM-BUS-on keresztül csatlakozik a Vitocom 100, GSM2 típusú készülékhez. (A csatlakoztatható szabályozók áttekintését lásd a 65. oldalon) Ha a szabályozóhoz már csatlakozik egy KM-BUS egység, akkor szükség van egy kiegészítő tartozékként kapható KM-BUS osztóra, rend.sz Földelt csatlakozóaljzat 230 V/50 Hz. Mobiltelefon-hálózat: Elegendő térerő a Vitocom 100, GSM2 típus szerelési helyén, adott esetben ellenőrizze mobiltelefonnal. A SIM kártya aktiválása az üzembe helyezés előtt. A SIM kártyával szembeni követelmények: képes legyen SMS-ek küldésére képes legyen SMS-ek fogadására A Vitocom 100, GSM2 típusban alkalmazható, bevizsgált SIM kártyák: T-Mobile Vodafone Telenor A SIM kártyákat egy referenciahelyen vizsgálták be. Nem garantálható a kifogástalan működés a különböző területeken. A mobiltelefonos díjakkal kapcsolatos további információkat lásd a címen Jelútvonal/címzett: Mobiltelefon SMS-ben érkező üzenetek fogadására. Max. 2 db mobiltelefont adhat meg címzettként. Beállítás A Vitocom 100, GSM2 típus konfigurálása SMS-ben történik. Az SMSeket mobiltelefonról kell elküldeni. Előnyök Üzemzavarjelzések gyors továbbítása mobiltelefon-hálózaton keresztül SMS-ben. Kényelmes kezelés mobiltelefonon keresztül SMS-parancsokkal. Alacsony üzemi költségek a mobiltelefon SIM kártya használatával, pl. feltöltőkártya, adatopció nélkül. Számos mobiltelefon-szolgáltató támogatása. Az ellenőrző funkció digitális bemenetére való kiegészítő csatlakozás (lásd a TeleControl Alkalmazási példák című fejezetet). A karbantartási és szervizmunkák könnyebbé válnak. Gyors konfiguráció egyetlen SMS küldésével. Egyszerű utólagos felszerelés. 2.2 Szállítási terjedelem és kiegészítő tartozékok A E D B C = szállítási terjedelem 10 VIESMANN Kommunikációs rendszerek

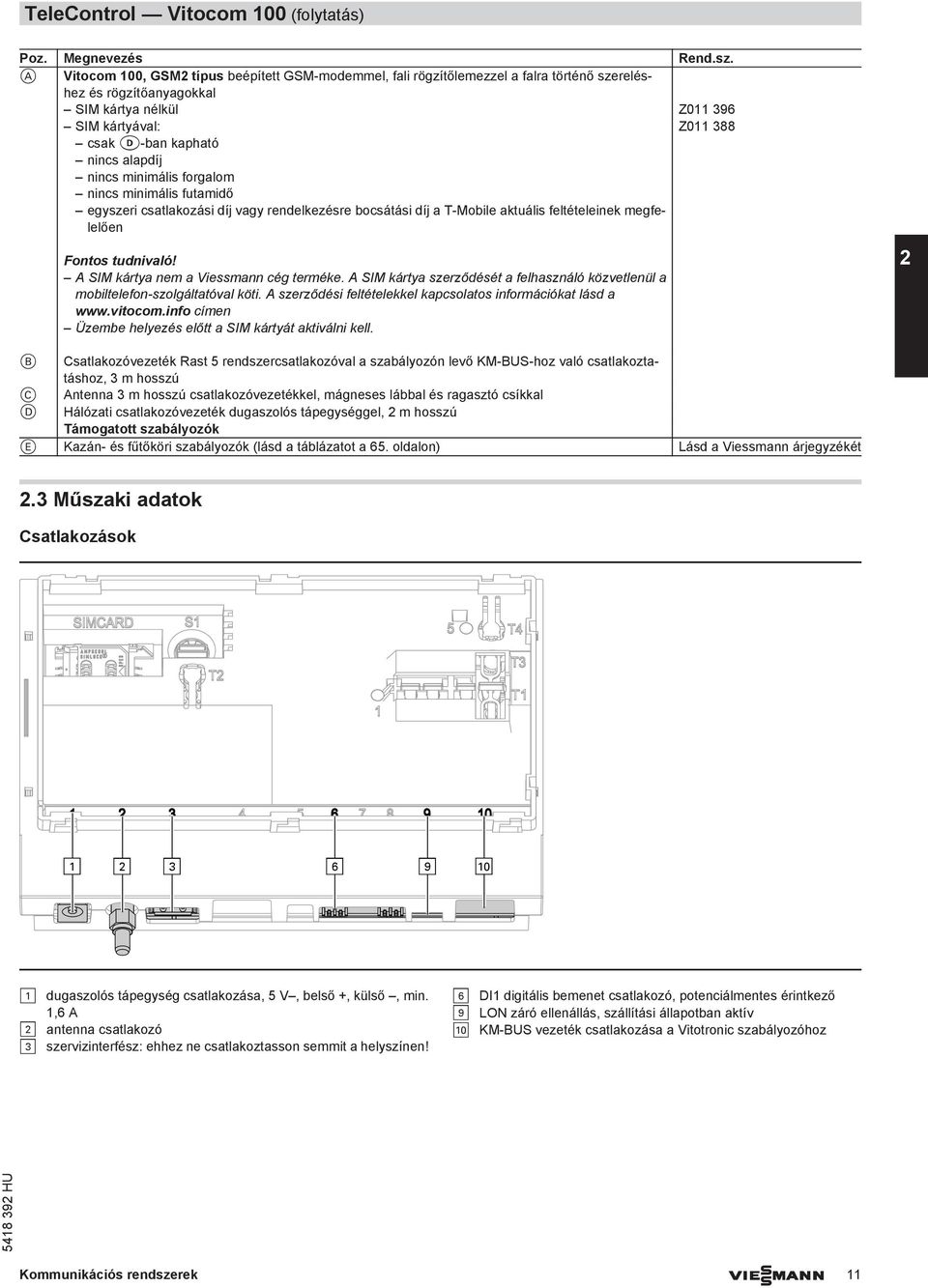

11 TeleControl Vitocom 100 (folytatás) Poz. Megnevezés Rend.sz. A Vitocom 100, GSM2 típus beépített GSM-modemmel, fali rögzítőlemezzel a falra történő szereléshez és rögzítőanyagokkal SIM kártya nélkül Z SIM kártyával: csak d-ban kapható nincs alapdíj nincs minimális forgalom nincs minimális futamidő egyszeri csatlakozási díj vagy rendelkezésre bocsátási díj a T-Mobile aktuális feltételeinek megfelelően Z A SIM kártya nem a Viessmann cég terméke. A SIM kártya szerződését a felhasználó közvetlenül a mobiltelefon-szolgáltatóval köti. A szerződési feltételekkel kapcsolatos információkat lásd a címen Üzembe helyezés előtt a SIM kártyát aktiválni kell. 2 B Csatlakozóvezeték Rast 5 rendszercsatlakozóval a szabályozón levő KM-BUS-hoz való csatlakoztatáshoz, 3 m hosszú C Antenna 3 m hosszú csatlakozóvezetékkel, mágneses lábbal és ragasztó csíkkal D Hálózati csatlakozóvezeték dugaszolós tápegységgel, 2 m hosszú Támogatott szabályozók E Kazán- és fűtőköri szabályozók (lásd a táblázatot a 65. oldalon) Lásd a Viessmann árjegyzékét 2.3 Műszaki adatok Csatlakozások!? & ) aö! dugaszolós tápegység csatlakozása, 5 V, belső +, külső, min. 1,6 A? antenna csatlakozó szervizinterfész: ehhez ne csatlakoztasson semmit a helyszínen! & DI1 digitális bemenet csatlakozó, potenciálmentes érintkező ) LON záró ellenállás, szállítási állapotban aktív aö KM-BUS vezeték csatlakozása a Vitotronic szabályozóhoz Kommunikációs rendszerek VIESMANN 11

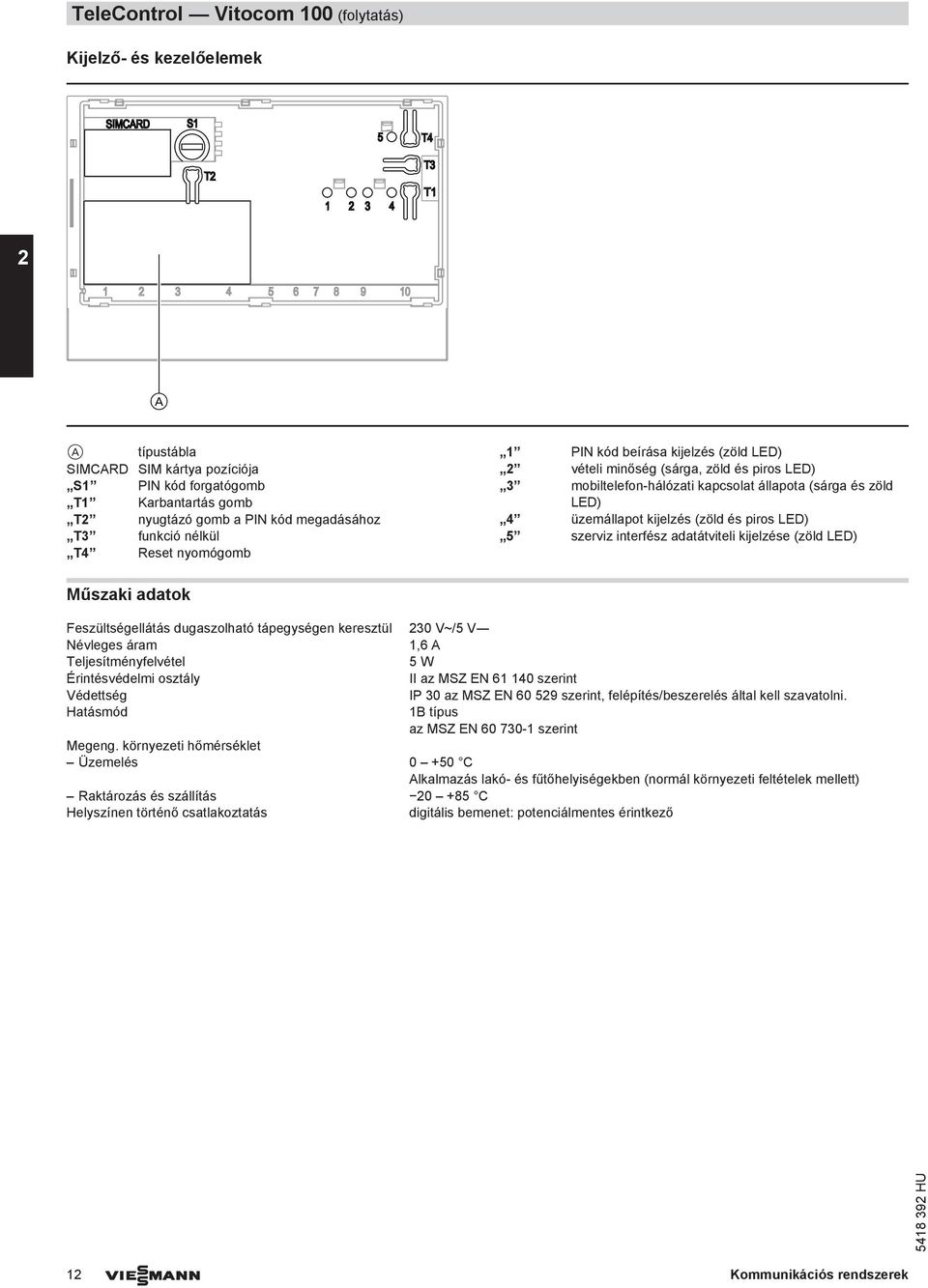

12 TeleControl Vitocom 100 (folytatás) Kijelző- és kezelőelemek 2 A A típustábla SIMCARD SIM kártya pozíciója S1 PIN kód forgatógomb T1 Karbantartás gomb T2 nyugtázó gomb a PIN kód megadásához T3 funkció nélkül T4 Reset nyomógomb 1 PIN kód beírása kijelzés (zöld LED) 2 vételi minőség (sárga, zöld és piros LED) 3 mobiltelefon-hálózati kapcsolat állapota (sárga és zöld LED) 4 üzemállapot kijelzés (zöld és piros LED) 5 szerviz interfész adatátviteli kijelzése (zöld LED) Műszaki adatok Feszültségellátás dugaszolható tápegységen keresztül 230 V~/5 V Névleges áram 1,6 A Teljesítményfelvétel 5 W Érintésvédelmi osztály II az MSZ EN szerint Védettség IP 30 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni. Hatásmód 1B típus az MSZ EN szerint Megeng. környezeti hőmérséklet Üzemelés C Alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) Raktározás és szállítás C Helyszínen történő csatlakoztatás digitális bemenet: potenciálmentes érintkező 12 VIESMANN Kommunikációs rendszerek

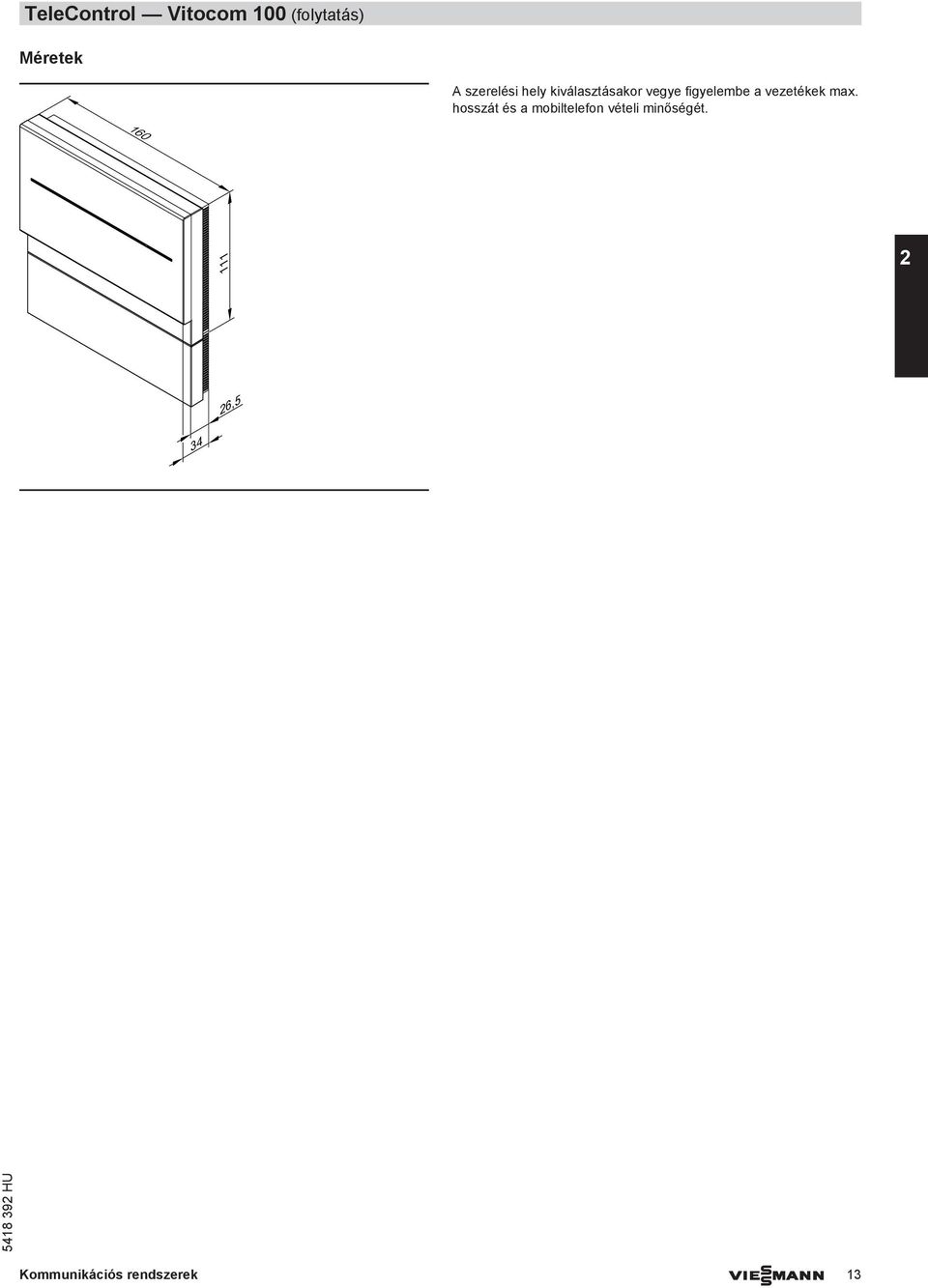

13 160 TeleControl Vitocom 100 (folytatás) Méretek A szerelési hely kiválasztásakor vegye figyelembe a vezetékek max. hosszát és a mobiltelefon vételi minőségét ,5 34 Kommunikációs rendszerek VIESMANN 13

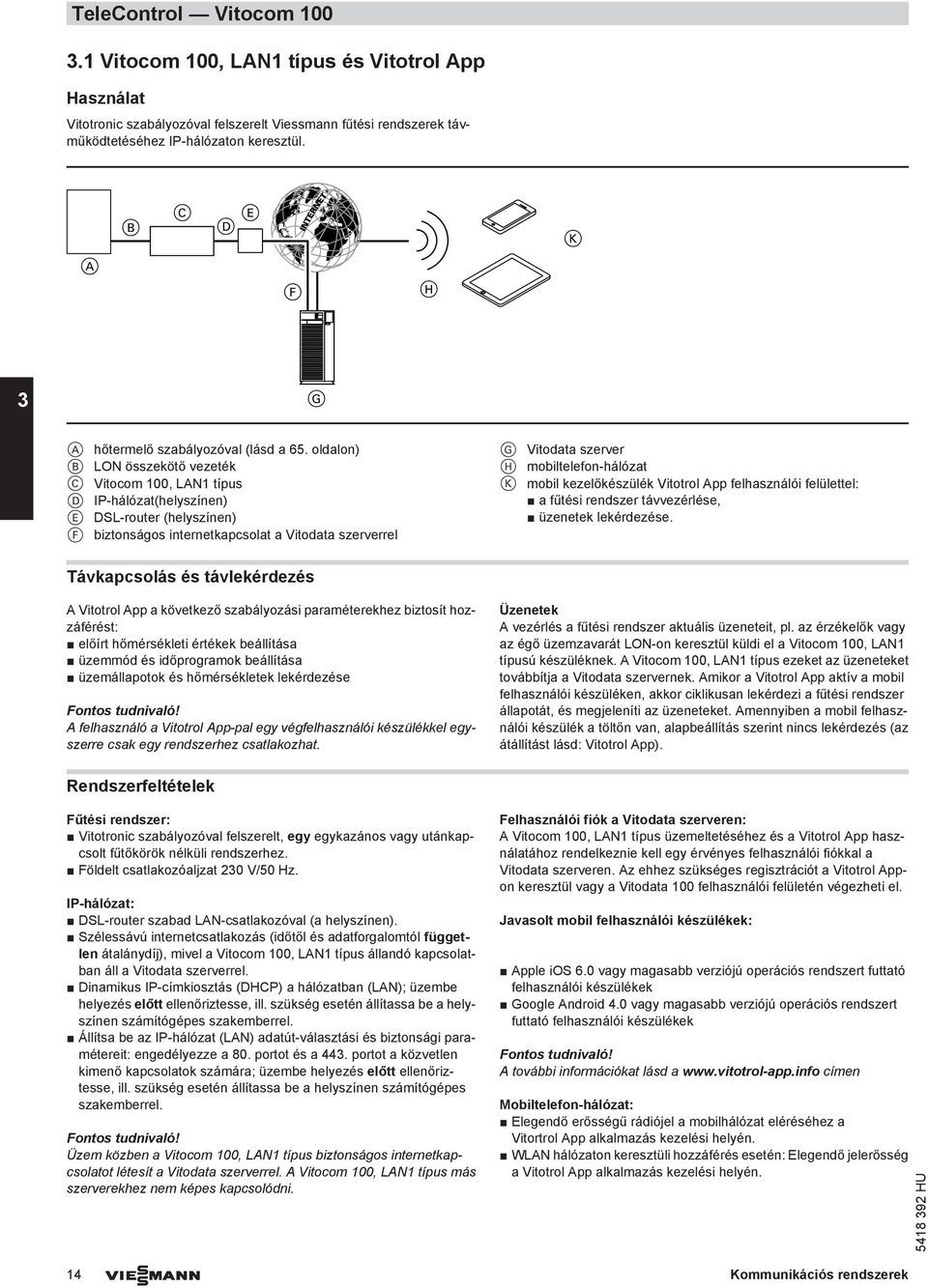

14 TeleControl Vitocom Vitocom 100, LAN1 típus és Vitotrol App Használat Vitotronic szabályozóval felszerelt Viessmann fűtési rendszerek távműködtetéséhez IP-hálózaton keresztül. B C E D K A F H 3 G A hőtermelő szabályozóval (lásd a 65. oldalon) B LON összekötő vezeték C Vitocom 100, LAN1 típus D IP-hálózat(helyszínen) E DSL-router (helyszínen) F biztonságos internetkapcsolat a Vitodata szerverrel G Vitodata szerver H mobiltelefon-hálózat K mobil kezelőkészülék Vitotrol App felhasználói felülettel: a fűtési rendszer távvezérlése, üzenetek lekérdezése. Távkapcsolás és távlekérdezés A Vitotrol App a következő szabályozási paraméterekhez biztosít hozzáférést: előírt hőmérsékleti értékek beállítása üzemmód és időprogramok beállítása üzemállapotok és hőmérsékletek lekérdezése A felhasználó a Vitotrol App-pal egy végfelhasználói készülékkel egyszerre csak egy rendszerhez csatlakozhat. Üzenetek A vezérlés a fűtési rendszer aktuális üzeneteit, pl. az érzékelők vagy az égő üzemzavarát LON-on keresztül küldi el a Vitocom 100, LAN1 típusú készüléknek. A Vitocom 100, LAN1 típus ezeket az üzeneteket továbbítja a Vitodata szervernek. Amikor a Vitotrol App aktív a mobil felhasználói készüléken, akkor ciklikusan lekérdezi a fűtési rendszer állapotát, és megjeleníti az üzeneteket. Amennyiben a mobil felhasználói készülék a töltőn van, alapbeállítás szerint nincs lekérdezés (az átállítást lásd: Vitotrol App). Rendszerfeltételek Fűtési rendszer: Vitotronic szabályozóval felszerelt, egy egykazános vagy utánkapcsolt fűtőkörök nélküli rendszerhez. Földelt csatlakozóaljzat 230 V/50 Hz. IP-hálózat: DSL-router szabad LAN-csatlakozóval (a helyszínen). Szélessávú internetcsatlakozás (időtől és adatforgalomtól független átalánydíj), mivel a Vitocom 100, LAN1 típus állandó kapcsolatban áll a Vitodata szerverrel. Dinamikus IP-címkiosztás (DHCP) a hálózatban (LAN); üzembe helyezés előtt ellenőriztesse, ill. szükség esetén állítassa be a helyszínen számítógépes szakemberrel. Állítsa be az IP-hálózat (LAN) adatút-választási és biztonsági paramétereit: engedélyezze a 80. portot és a 443. portot a közvetlen kimenő kapcsolatok számára; üzembe helyezés előtt ellenőriztesse, ill. szükség esetén állítassa be a helyszínen számítógépes szakemberrel. Üzem közben a Vitocom 100, LAN1 típus biztonságos internetkapcsolatot létesít a Vitodata szerverrel. A Vitocom 100, LAN1 típus más szerverekhez nem képes kapcsolódni. Felhasználói fiók a Vitodata szerveren: A Vitocom 100, LAN1 típus üzemeltetéséhez és a Vitotrol App használatához rendelkeznie kell egy érvényes felhasználói fiókkal a Vitodata szerveren. Az ehhez szükséges regisztrációt a Vitotrol Appon keresztül vagy a Vitodata 100 felhasználói felületén végezheti el. Javasolt mobil felhasználói készülékek: Apple ios 6.0 vagy magasabb verziójú operációs rendszert futtató felhasználói készülékek Google Android 4.0 vagy magasabb verziójú operációs rendszert futtató felhasználói készülékek A további információkat lásd a címen Mobiltelefon-hálózat: Elegendő erősségű rádiójel a mobilhálózat eléréséhez a Vitortrol App alkalmazás kezelési helyén. WLAN hálózaton keresztüli hozzáférés esetén: Elegendő jelerősség a Vitotrol App alkalmazás kezelési helyén. 14 VIESMANN Kommunikációs rendszerek

15 TeleControl Vitocom 100 (folytatás) Címzettek: Vitotrol App Végfelhasználói készülék (pl. számítógép) az ek fogadásához. Mobiltelefon (vagy okostelefon) az SMS-ek fogadásához (csak a díjköteles Vitodata 100 üzemzavar-kezelő internetes szolgáltatással együtt). Telefax készülék faxok fogadásához (csak a díjköteles Vitodata 100 üzemzavar-kezelő internetes szolgáltatással együtt). Beállítás Dinamikus IP-címkiosztás (DHCP) esetén a Vitocom 100, LAN1 típus konfigurálása automatikus. Nincs szükség további beállításokra a DSL-routeren. Előnyök Alkalmazás egy- és kétlakásos családi házak, valamint nyaralók fűtési rendszereiben. Távellenőrző készülék a fűtési szakcég és a berendezés üzemeltetője (pl. házmester) számára. Kedvező árú Egyszerű kezelés ios vagy Android operációs rendszeren keresztül. A támogatott felhasználói készülékeket lásd a címen Vegye figyelembe a DSL-router hálózati beállításait (lásd IP-hálózat ). Minden üzenet számítógépre és mobiltelefonra érkezik. Egyszerű üzembe helyezés az automatikus konfigurálásnak köszönhetően 3 Kommunikációs rendszerek VIESMANN 15

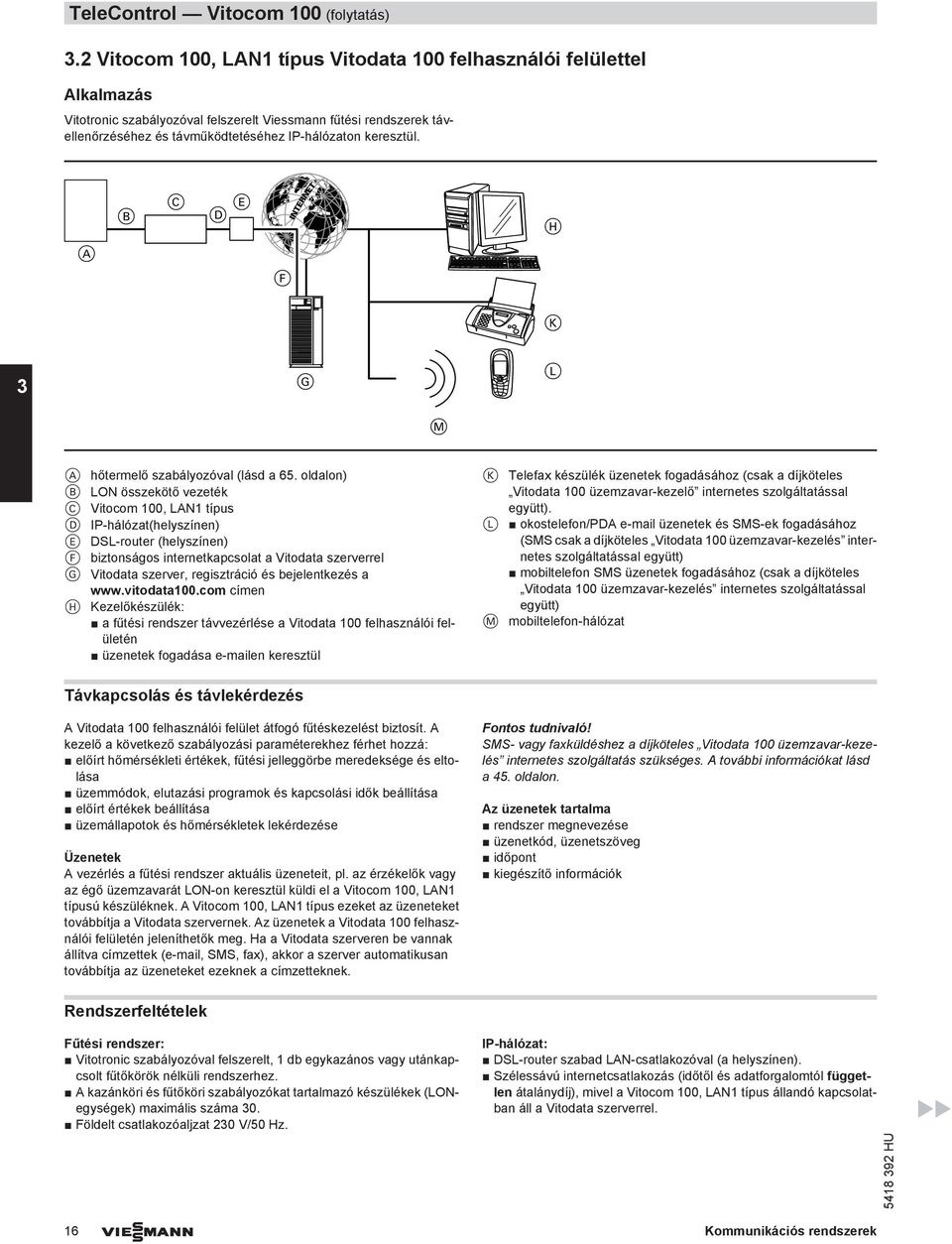

16 TeleControl Vitocom 100 (folytatás) 3.2 Vitocom 100, LAN1 típus Vitodata 100 felhasználói felülettel Alkalmazás Vitotronic szabályozóval felszerelt Viessmann fűtési rendszerek távellenőrzéséhez és távműködtetéséhez IP-hálózaton keresztül. B C E D H A F K 3 G L M A hőtermelő szabályozóval (lásd a 65. oldalon) B LON összekötő vezeték C Vitocom 100, LAN1 típus D IP-hálózat(helyszínen) E DSL-router (helyszínen) F biztonságos internetkapcsolat a Vitodata szerverrel G Vitodata szerver, regisztráció és bejelentkezés a címen H Kezelőkészülék: a fűtési rendszer távvezérlése a Vitodata 100 felhasználói felületén üzenetek fogadása en keresztül K Telefax készülék üzenetek fogadásához (csak a díjköteles Vitodata 100 üzemzavar-kezelő internetes szolgáltatással együtt). L okostelefon/pda üzenetek és SMS-ek fogadásához (SMS csak a díjköteles Vitodata 100 üzemzavar-kezelés internetes szolgáltatással együtt) mobiltelefon SMS üzenetek fogadásához (csak a díjköteles Vitodata 100 üzemzavar-kezelés internetes szolgáltatással együtt) M mobiltelefon-hálózat Távkapcsolás és távlekérdezés A Vitodata 100 felhasználói felület átfogó fűtéskezelést biztosít. A kezelő a következő szabályozási paraméterekhez férhet hozzá: előírt hőmérsékleti értékek, fűtési jelleggörbe meredeksége és eltolása üzemmódok, elutazási programok és kapcsolási idők beállítása előírt értékek beállítása üzemállapotok és hőmérsékletek lekérdezése Üzenetek A vezérlés a fűtési rendszer aktuális üzeneteit, pl. az érzékelők vagy az égő üzemzavarát LON-on keresztül küldi el a Vitocom 100, LAN1 típusú készüléknek. A Vitocom 100, LAN1 típus ezeket az üzeneteket továbbítja a Vitodata szervernek. Az üzenetek a Vitodata 100 felhasználói felületén jeleníthetők meg. Ha a Vitodata szerveren be vannak állítva címzettek ( , SMS, fax), akkor a szerver automatikusan továbbítja az üzeneteket ezeknek a címzetteknek. SMS- vagy faxküldéshez a díjköteles Vitodata 100 üzemzavar-kezelés internetes szolgáltatás szükséges. A további információkat lásd a 45. oldalon. Az üzenetek tartalma rendszer megnevezése üzenetkód, üzenetszöveg időpont kiegészítő információk Rendszerfeltételek Fűtési rendszer: Vitotronic szabályozóval felszerelt, 1 db egykazános vagy utánkapcsolt fűtőkörök nélküli rendszerhez. A kazánköri és fűtőköri szabályozókat tartalmazó készülékek (LONegységek) maximális száma 30. Földelt csatlakozóaljzat 230 V/50 Hz. IP-hálózat: DSL-router szabad LAN-csatlakozóval (a helyszínen). Szélessávú internetcsatlakozás (időtől és adatforgalomtól független átalánydíj), mivel a Vitocom 100, LAN1 típus állandó kapcsolatban áll a Vitodata szerverrel. 16 VIESMANN Kommunikációs rendszerek

17 TeleControl Vitocom 100 (folytatás) Dinamikus IP-címkiosztás (DHCP) a hálózatban (LAN); üzembe helyezés előtt ellenőriztesse, ill. szükség esetén állítassa be a helyszínen számítógépes szakemberrel. Állítsa be az IP-hálózat (LAN) adatút-választási és biztonsági paramétereit: engedélyezze a 80. portot és a 443. portot a közvetlen kimenő kapcsolatok számára; üzembe helyezés előtt ellenőriztesse, ill. szükség esetén állítassa be a helyszínen számítógépes szakemberrel. Üzem közben a Vitocom 100, LAN1 típus biztonságos internetkapcsolatot létesít a Vitodata szerverrel. A Vitocom 100, LAN1 típus más szerverekhez nem képes kapcsolódni. Felhasználói fiók a Vitodata szerveren: A Vitocom 100, LAN1 típus üzemeltetéséhez és a Vitotrol App használatához rendelkeznie kell egy érvényes felhasználói fiókkal a Vitodata szerveren. Az ehhez szükséges regisztrációt a Vitotrol Appon keresztül vagy a Vitodata 100 felhasználói felületén végezheti el. Beállítás Dinamikus IP-címkiosztás (DHCP) esetén a Vitocom 100, LAN1 típus konfigurálása automatikus. Nincs szükség további beállításokra a DSL-routeren. Vegye figyelembe a DSL-router hálózati beállításait (lásd IP-hálózat ). Előnyök Alkalmazás egy- és kétlakásos családi házak, valamint nyaralók fűtési rendszereiben. Távellenőrző készülék a fűtési szakcég és a berendezés üzemeltetője (pl. házmester) számára. Kedvező árú Kezelőkészülék az alábbi felszereltséggel: Böngésző program: Microsoft Internet Explorer a 8-as verziótól vagy Firefox a 4-es verziótól vagy Safari Mobile ios a 4-es verziótól aktív internetkapcsolat Címzettek: Végfelhasználói készülék (pl. számítógép) az ek fogadásához. Mobiltelefon (vagy okostelefon) az SMS-ek fogadásához (csak a díjköteles Vitodata 100 üzemzavar-kezelő internetes szolgáltatással együtt). Telefax készülék faxok fogadásához (csak a díjköteles Vitodata 100 üzemzavar-kezelő internetes szolgáltatással együtt). A felhasználási feltételekkel kapcsolatos további információkat lásd a címen Egyszerű kezelés PC-n és mobiltelefonon keresztül. Rendszer-felügyelet. Minden üzenet számítógépre és mobiltelefonra érkezik. Egyszerű üzembe helyezés az automatikus konfigurálásnak köszönhetően Szállítási terjedelem és kiegészítő tartozékok A E D B C = szállítási terjedelem Poz. Megnevezés Rend.sz. A Vitocom 100, LAN1 típus rögzítőanyagokkal kommunikációs modul nélkül Z kommunikációs modullal a hőtermelő szabályozójába történő beszereléshez Z B LON összekötő vezeték, 7 m hosszú C LAN összekötő vezeték, 2 m hosszú D Hálózati csatlakozóvezeték dugaszolós tápegységgel, 1,9 m hosszú Poz. nélkül Vitodata 100 üzemzavar-kezelési rendszer 3 éves időtartamra Támogatott szabályozók E Kazán- és fűtőköri szabályozók (lásd a táblázatot a 65. oldalon) A támogatott hőtermelők aktuális listája: Vitodata 100 esetén: Lásd a Vitodata Online Súgót a címen Vitotrol App esetén: Lásd a címen lásd a Viessmann árjegyzékben Kommunikációs rendszerek VIESMANN 17

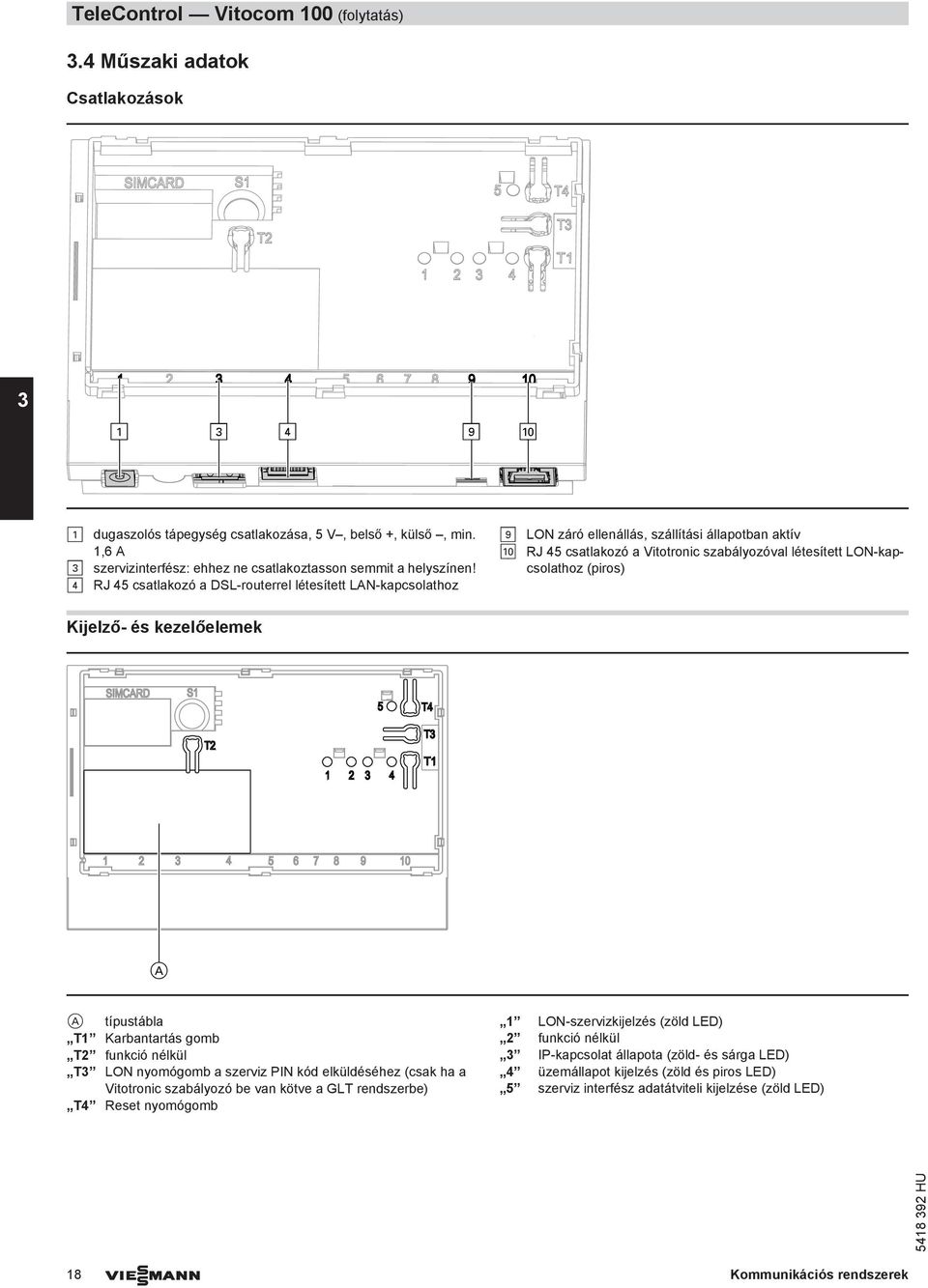

18 TeleControl Vitocom 100 (folytatás) 3.4 Műszaki adatok Csatlakozások 3! $ ) aö! dugaszolós tápegység csatlakozása, 5 V, belső +, külső, min. 1,6 A szervizinterfész: ehhez ne csatlakoztasson semmit a helyszínen! $ RJ 45 csatlakozó a DSL-routerrel létesített LAN-kapcsolathoz ) LON záró ellenállás, szállítási állapotban aktív aö RJ 45 csatlakozó a Vitotronic szabályozóval létesített LON-kapcsolathoz (piros) Kijelző- és kezelőelemek A A típustábla T1 Karbantartás gomb T2 funkció nélkül T3 LON nyomógomb a szerviz PIN kód elküldéséhez (csak ha a Vitotronic szabályozó be van kötve a GLT rendszerbe) T4 Reset nyomógomb 1 LON-szervizkijelzés (zöld LED) 2 funkció nélkül 3 IP-kapcsolat állapota (zöld- és sárga LED) 4 üzemállapot kijelzés (zöld és piros LED) 5 szerviz interfész adatátviteli kijelzése (zöld LED) 18 VIESMANN Kommunikációs rendszerek

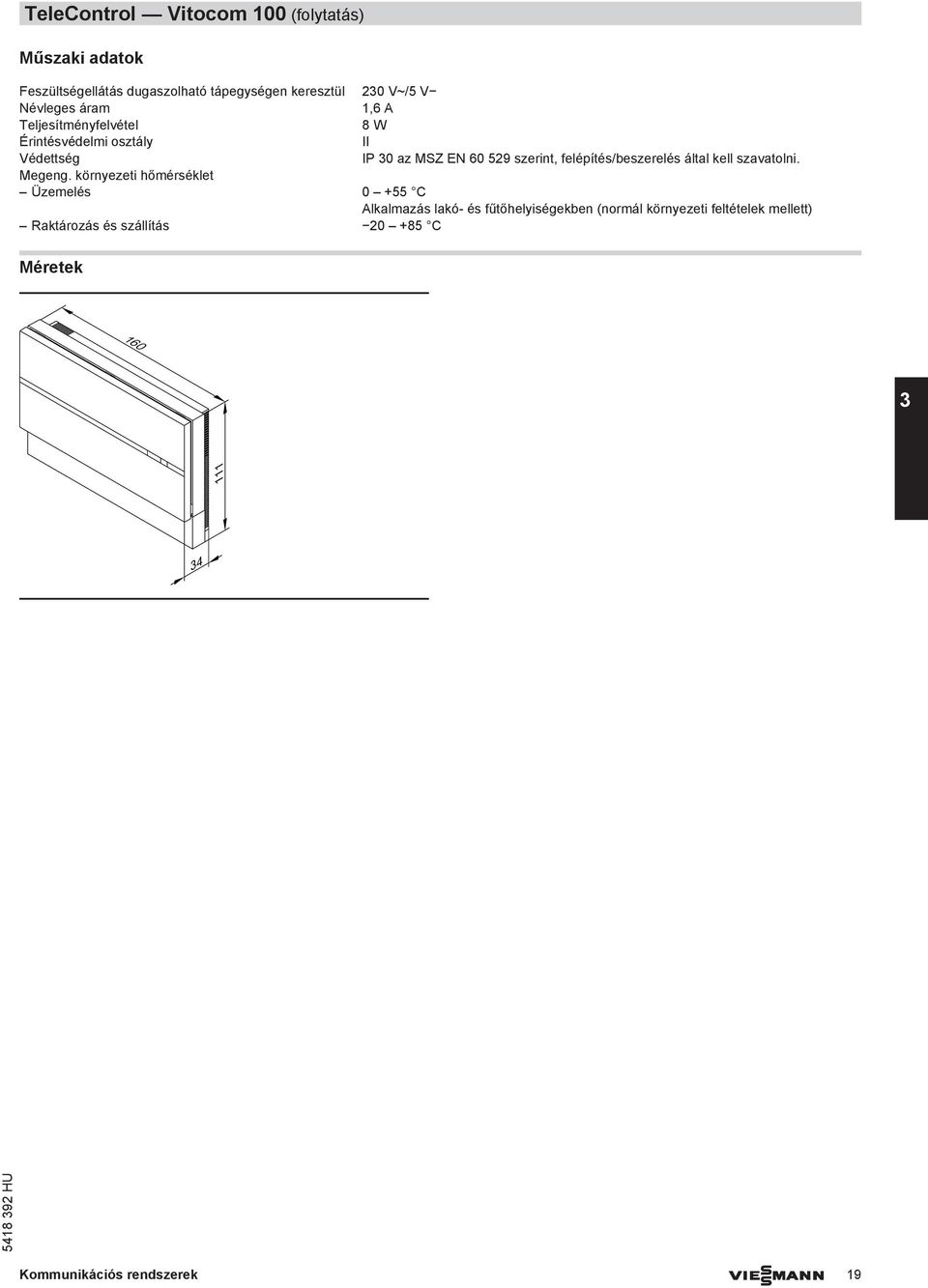

19 160 TeleControl Vitocom 100 (folytatás) Műszaki adatok Feszültségellátás dugaszolható tápegységen keresztül 230 V~/5 V Névleges áram 1,6 A Teljesítményfelvétel 8 W Érintésvédelmi osztály II Védettség IP 30 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni. Megeng. környezeti hőmérséklet Üzemelés C Alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) Raktározás és szállítás C Méretek Kommunikációs rendszerek VIESMANN 19

20 TeleControl Vitocom Vitocom 200, LAN2 típus és Vitotrol App Használat Vitotronic szabályozóval felszerelt Viessmann fűtési rendszerek távműködtetéséhez IP-hálózaton keresztül. B C E D K A F H G 4 A hőtermelő szabályozóval (lásd a 65. oldalon) B LON összekötő vezeték C Vitocom 200, LAN2 típus D IP-hálózat(helyszínen) E DSL-router (helyszínen) F biztonságos internetkapcsolat a Vitodata szerverrel Távkapcsolás és távlekérdezés A Vitotrol App a következő szabályozási paraméterekhez biztosít hozzáférést: előírt hőmérsékleti értékek beállítása üzemmód és időprogramok beállítása üzemállapotok és hőmérsékletek lekérdezése A felhasználó a Vitotrol App-pal egy végfelhasználói készülékkel egyszerre csak egy rendszerhez csatlakozhat. G Vitodata szerver, regisztráció és bejelentkezés a vagy a címen H mobiltelefon-hálózat K mobil felhasználói készülék Vitotrol App felhasználói felülettel: A fűtési rendszer távvezérlése. üzenetek lekérdezése. Üzenetek A vezérlés a fűtési rendszer aktuális üzeneteit, pl. az érzékelők vagy az égő üzemzavarát LON-on keresztül küldi el a Vitocom 200, LAN2 típusú készüléknek. A Vitocom 200, LAN2 típus ezeket az üzeneteket továbbítja a Vitodata szervernek. Amikor a Vitotrol App aktív a mobil felhasználói készüléken, akkor ciklikusan lekérdezi a fűtési rendszer állapotát, és megjeleníti az üzeneteket. Amennyiben a mobil felhasználói készülék a töltőn van, alapbeállítás szerint nincs lekérdezés (az átállítást lásd: Vitotrol App). A helyszínen beépítendő komponensek indítása Helyszínen beépítendő komponensek indításához a Vitocom 200, LAN2 típus csatlakozóterében a következő csatlakozók állnak rendelkezésre: 2 db digitális bemenet, DI1 és DI2 1 db digitális kimenet, DO1, az EM201 bővítőmodul csatlakoztatásához A részletes információkat lásd a Műszaki adatok c. fejezetben a 26. oldalon. DI1 és DI2 digitális bemenet Ezekre a bementekre lehet rákapcsolni a helyszínen beépítendő üzemzavarjelzéseket potenciálmentes érintkezőkön keresztül. A bemenetek ellenőrzését a Vitocom 200, LAN2 típus végzi. A Vitocom 200, LAN2 típus üzenetként továbbítja a bemeneti jeleket. Példa: Az olajtartály töltésszint-ellenőrzése. DO1 digitális kimenet A DO1 digitális kimeneten keresztül az EM201 bővítőmodul (kiegészítő tartozék) segítségével vezérelhetők a helyszínen beépítendő részegységeket. Az EM201 bővítőmodul kimeneti reléjének terhelhetősége: 230 V~, 2 A Rendszerfeltételek Fűtési rendszer: Vitotronic szabályozóval felszerelt, 1 db egykazános vagy utánkapcsolt fűtőkörök nélküli rendszerhez. A kazánköri és fűtőköri szabályozókat tartalmazó készülékek (LONegységek) maximális száma 30. Az összes szabályozó LON-on keresztül kapcsolódik a Vitocom 200, LAN2 típushoz (a csatlakoztatható szabályozók áttekintését lásd a 65. oldalon). Földelt csatlakozóaljzat 230 V/50 Hz. 20 VIESMANN Kommunikációs rendszerek
