1 IPARI FŰTŐRENDSZEREK HŐMÉRSÉKLET-SZABÁLYOZÓ EGYSÉGEI TH /1 TH /2 TH /T MŰSZAKI LEÍRÁS

2 - 2 - TARTALOMJEGYZÉK A SOLARONICS Kft. az általa forgalmazott sugárzó fűtőberendezéseket (vörösen és sötéten sugárzók, sötéten sugárzó fűtőrendszerek) az ebben a dokumentumban feltüntetett vezérlőberendezésekkel szállítja. Ez a műszaki leírás ismerteti azokat a modulokat, melyekből a vezérlő és szabályozóegységek épülnek fel. A szabályozótípusok és alkalmazásuk: TH011/1 Egyzónás, egyfokozatú, heti programozású vezérlés TH012/1 Kétzónás, egyfokozatú, heti programozású vezérlés TH013/1 Háromzónás, egyfokozatú, heti programozású vezérlés TH014/1 Négyzónás, egyfokozatú, heti programozású vezérlés az egyfokozatú SR típusú vörösen sugárzókkal és/vagy a SOLARTUBE típusú sötéten sugárzókkal fűtött helyiségek hőmérsékletének szabályozásához. TH011/2 Egyzónás, kétfokozatú, heti programozású vezérlés TH012/2 Kétzónás, kétfokozatú, heti programozású vezérlés TH013/2 Háromzónás, kétfokozatú, heti programozású vezérlés TH014/2 Négyzónás, kétfokozatú, heti programozású vezérlés a kétfokozatú SR típusú vörösen sugárzókkal fűtött helyiségek hőmérsékletének szabályozásához. (Egy zónában vezérelt SOLARTUBE típusú sötéten sugárzók kiválasztott csoportjának ki/bekapcsolására is alkalmas kvázi kétfokozatú szabályozás). TH011/T Egyzónás, egyfokozatú, heti programozású vezérlés TH012/T Kétzónás, egyfokozatú, heti programozású vezérlés TH013/T Háromzónás, egyfokozatú, heti programozású vezérlés a TRIATHERM sötéten sugárzó rendszerrel fűtött helyiségek hőmérsékletének szabályozásához. Alapkivitelben a szabályozó egységek 1 db programozható órát tartalmaznak az összes zónához.

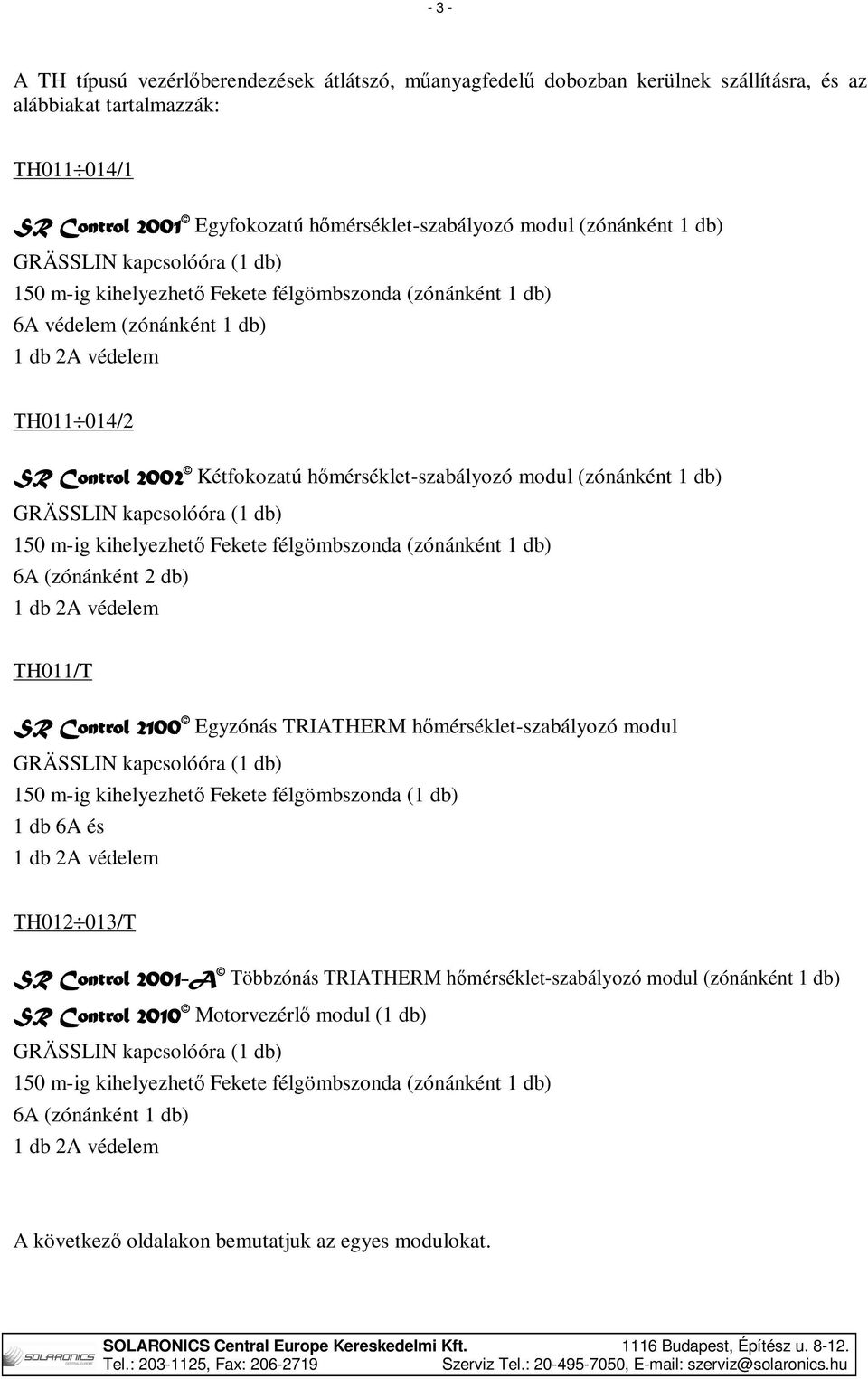

3 - 3 - A TH típusú vezérlőberendezések átlátszó, műanyagfedelű dobozban kerülnek szállításra, és az alábbiakat tartalmazzák: TH /1 SR Control 2001 Egyfokozatú hőmérséklet-szabályozó modul (zónánként 1 db) GRÄSSLIN kapcsolóóra (1 db) 150 m-ig kihelyezhető Fekete félgömbszonda (zónánként 1 db) 6A védelem (zónánként 1 db) 1 db 2A védelem TH /2 SR Control 2002 Kétfokozatú hőmérséklet-szabályozó modul (zónánként 1 db) GRÄSSLIN kapcsolóóra (1 db) 150 m-ig kihelyezhető Fekete félgömbszonda (zónánként 1 db) 6A (zónánként 2 db) 1 db 2A védelem TH011/T SR Control 2100 Egyzónás TRIATHERM hőmérséklet-szabályozó modul GRÄSSLIN kapcsolóóra (1 db) 150 m-ig kihelyezhető Fekete félgömbszonda (1 db) 1 db 6A és 1 db 2A védelem TH /T SR Control 2001-A Többzónás TRIATHERM hőmérséklet-szabályozó modul (zónánként 1 db) SR Control 2010 Motorvezérlő modul (1 db) GRÄSSLIN kapcsolóóra (1 db) 150 m-ig kihelyezhető Fekete félgömbszonda (zónánként 1 db) 6A (zónánként 1 db) 1 db 2A védelem A következő oldalakon bemutatjuk az egyes modulokat.

4 - 4 - SR Control 2001 egyfokozatú hőfokszabályozó modul + szonda Az SR Control 2001 a hozzá kapcsolódó hőmérséklet érzékelővel (szondával) együtt érzeti hőmérséklet-szabályozást (kétpont) valósít meg a 0 o C-tól +30 o C tartományban. Moduláris felépítésnek köszönhetően egyszerűen telepíthető és bővíthető az adott igényeknek megfelelően. Az egyedi modulból tetszés szerinti zónaszámú egység állítható össze. Az SR Control 2001 modulokat az alábbi vezérlőberendezésekbe építik be: TH /1, TH /2, TH /T. A modulon kétféle hőmérséklet értéket lehet beállítani - nappali (komfort) és az éjszakai (temperáló) - a nap, ill. a hold szimbólummal jelzett gombbal. Az átkapcsoló kontaktus nyitott = Hold szimbólum, zárt állapot = Nap szimbólum aktív. A két érték között az átváltás lehet pl. egyszerű kézi kapcsoló is, de egy programozható kapcsolóórával azonban már automatikusan biztosítható a heti vagy napi kívánt hőmérséklet érték beállítása. Amennyiben az érzékelő kör vezetéke szakadt, a szabályzó egység a hőmérséklettől függetlenül bekapcsolja a fűtést! Az érzékelő csatlakozó kábele 2 0,75 mm 2, árnyékolt, réz vezeték, de elektromosan zajszegény környezetben lehet árnyékolatlan is. A kábel hossza nem lehet több 150 méternél. Sugárzókkal kivitelezett fűtési rendszereknél az érzékelő kialakítása biztosítja az érzeti hőmérsékletre történő szabályozást, ami a mért léghőmérsékletnél 2-3 o C-kal magasabb értéket jelent. Ezáltal jelentős fűtési energia és költség takarítható meg, hiszen pl. a 18 o C -ra beállított érték esetén a levegő hőmérséklete csak o C lesz, és így csökken a fűtött helyiség hőigénye. A modulhoz opcióként csatlakoztatható léghőmérséklet érzékelő, vagy akár kettős érzékelővel (léghőmérséklet + sugárzás érzékelő) rendelkező szonda is. Ezáltal egy központi helyről (irodából ) azonos modulokkal szabályozhatjuk a sugárzó és hagyományos fűtést is. SR Control 2001 egyfokozatú hőfokszabályozó modul Tápfeszültség: 230V; 50 Hz, 1,8 VA Működési hőmérséklet-tartomány: o C Védettség: IP 20 Tok: DIN 50022, sínre pattintható műanyag ház Bekötés: sorkapcsokkal, 1 mm 2 réz vezetővel Kimeneti terhelhetőség: 6 A, ohmos terhelés esetén A kimenet feszültségmentes (relé) kontaktus váltóérintkező OPCIÓ: Kapcsolóóra, Grässlin Tápfeszültség: 230V; 50 Hz, 1,5 VA + belső akkumulátor (72 órás töltés után) Védettség: IP 20 Tok: DIN 50022, sínre pattintható, műanyag ház Bekötés: sorkapcsokkal, 1 mm 2 réz vezetővel Kimeneti terhelhetőség: 6 A, ohmos terhelés esetén A kimenet feszültségmentes (relé) kontaktus váltóérintkező

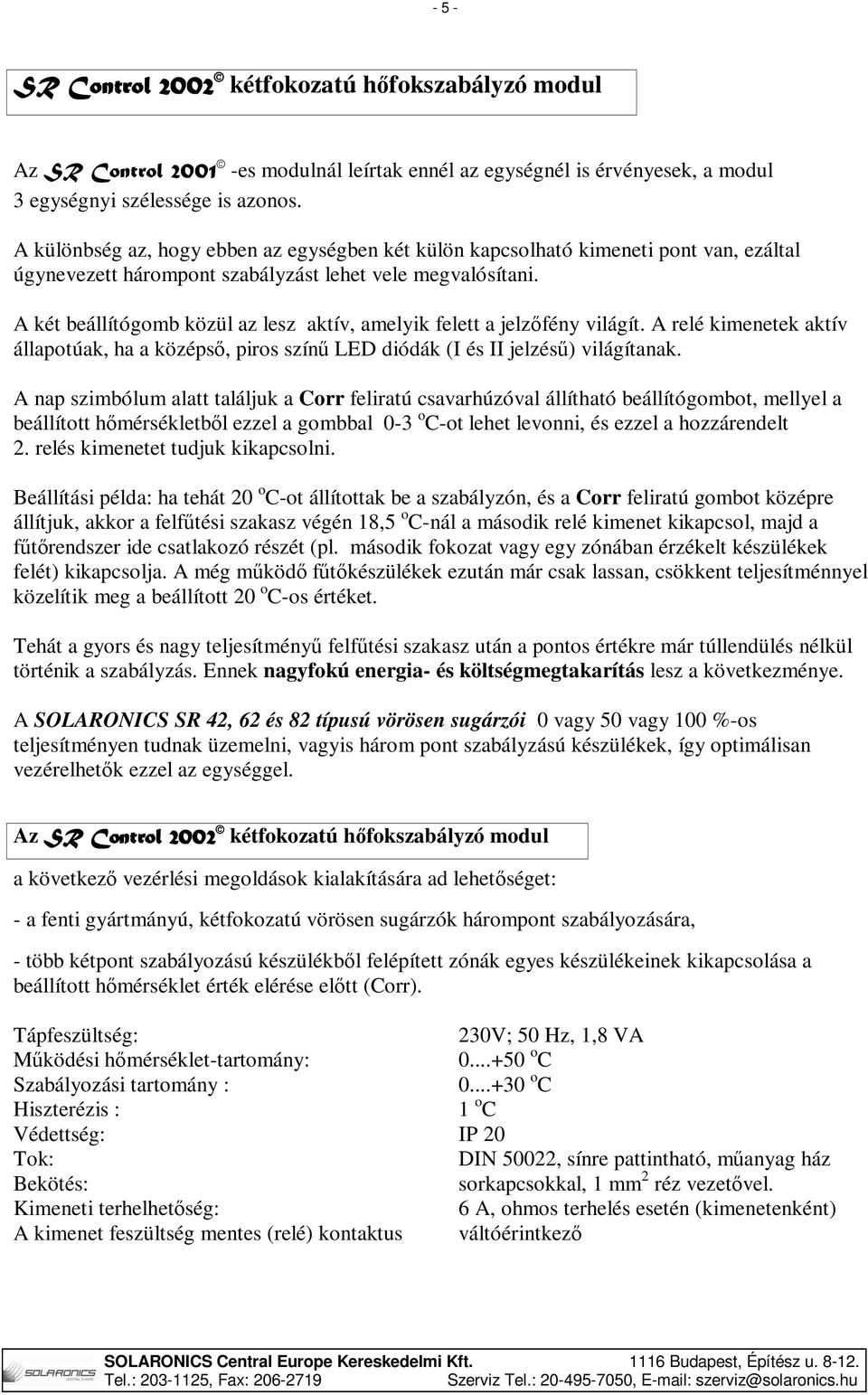

5 - 5 - SR Control 2002 kétfokozatú hőfokszabályzó modul Az SR Control es modulnál leírtak ennél az egységnél is érvényesek, a modul 3 egységnyi szélessége is azonos. A különbség az, hogy ebben az egységben két külön kapcsolható kimeneti pont van, ezáltal úgynevezett hárompont szabályzást lehet vele megvalósítani. A két beállítógomb közül az lesz aktív, amelyik felett a jelzőfény világít. A relé kimenetek aktív állapotúak, ha a középső, piros színű LED diódák (I és II jelzésű) világítanak. A nap szimbólum alatt találjuk a Corr feliratú csavarhúzóval állítható beállítógombot, mellyel a beállított hőmérsékletből ezzel a gombbal 0-3 o C-ot lehet levonni, és ezzel a hozzárendelt 2. relés kimenetet tudjuk kikapcsolni. Beállítási példa: ha tehát 20 o C-ot állítottak be a szabályzón, és a Corr feliratú gombot középre állítjuk, akkor a felfűtési szakasz végén 18,5 o C-nál a második relé kimenet kikapcsol, majd a fűtőrendszer ide csatlakozó részét (pl. második fokozat vagy egy zónában érzékelt készülékek felét) kikapcsolja. A még működő fűtőkészülékek ezután már csak lassan, csökkent teljesítménnyel közelítik meg a beállított 20 o C-os értéket. Tehát a gyors és nagy teljesítményű felfűtési szakasz után a pontos értékre már túllendülés nélkül történik a szabályzás. Ennek nagyfokú energia- és költségmegtakarítás lesz a következménye. A SOLARONICS SR 42, 62 és 82 típusú vörösen sugárzói 0 vagy 50 vagy 100 %-os teljesítményen tudnak üzemelni, vagyis három pont szabályzású készülékek, így optimálisan vezérelhetők ezzel az egységgel. Az SR Control 2002 kétfokozatú hőfokszabályzó modul a következő vezérlési megoldások kialakítására ad lehetőséget: - a fenti gyártmányú, kétfokozatú vörösen sugárzók hárompont szabályozására, - több kétpont szabályozású készülékből felépített zónák egyes készülékeinek kikapcsolása a beállított hőmérséklet érték elérése előtt (Corr). Tápfeszültség: 230V; 50 Hz, 1,8 VA Működési hőmérséklet-tartomány: o C Szabályozási tartomány : o C Hiszterézis : 1 o C Védettség: IP 20 Tok: DIN 50022, sínre pattintható, műanyag ház Bekötés: sorkapcsokkal, 1 mm 2 réz vezetővel. Kimeneti terhelhetőség: 6 A, ohmos terhelés esetén (kimenetenként) A kimenet feszültség mentes (relé) kontaktus váltóérintkező

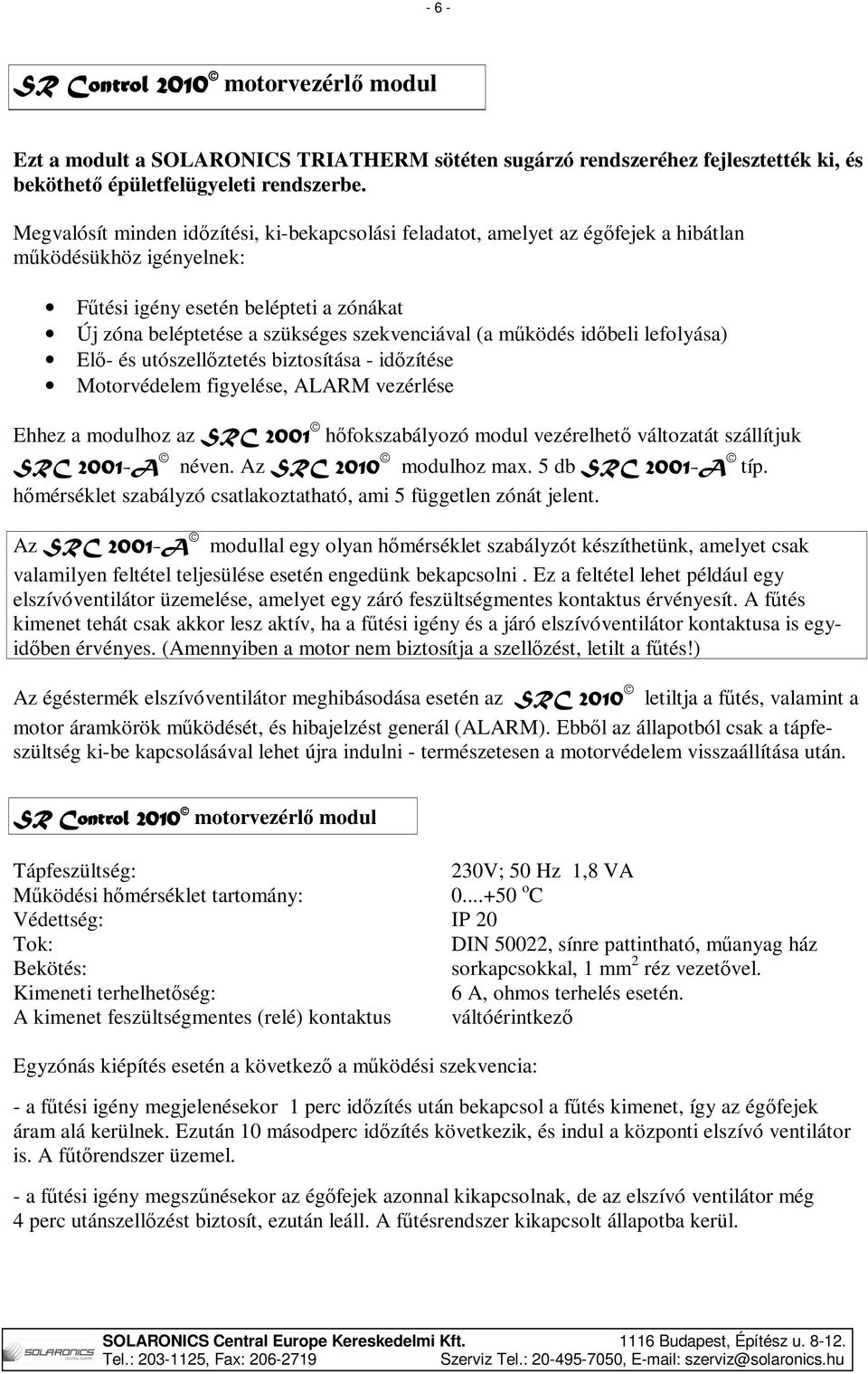

6 - 6 - SR Control 2010 motorvezérlő modul Ezt a modult a SOLARONICS TRIATHERM sötéten sugárzó rendszeréhez fejlesztették ki, és beköthető épületfelügyeleti rendszerbe. Megvalósít minden időzítési, ki-bekapcsolási feladatot, amelyet az égőfejek a hibátlan működésükhöz igényelnek: Fűtési igény esetén belépteti a zónákat Új zóna beléptetése a szükséges szekvenciával (a működés időbeli lefolyása) Elő- és utószellőztetés biztosítása - időzítése Motorvédelem figyelése, ALARM vezérlése Ehhez a modulhoz az SRC 2001 hőfokszabályozó modul vezérelhető változatát szállítjuk SRC 2001-A néven. Az SRC 2010 modulhoz max. 5 db SRC 2001-A típ. hőmérséklet szabályzó csatlakoztatható, ami 5 független zónát jelent. Az SRC 2001-A modullal egy olyan hőmérséklet szabályzót készíthetünk, amelyet csak valamilyen feltétel teljesülése esetén engedünk bekapcsolni. Ez a feltétel lehet például egy elszívóventilátor üzemelése, amelyet egy záró feszültségmentes kontaktus érvényesít. A fűtés kimenet tehát csak akkor lesz aktív, ha a fűtési igény és a járó elszívóventilátor kontaktusa is egyidőben érvényes. (Amennyiben a motor nem biztosítja a szellőzést, letilt a fűtés!) Az égéstermék elszívóventilátor meghibásodása esetén az SRC 2010 letiltja a fűtés, valamint a motor áramkörök működését, és hibajelzést generál (ALARM). Ebből az állapotból csak a tápfeszültség ki-be kapcsolásával lehet újra indulni - természetesen a motorvédelem visszaállítása után. SR Control 2010 motorvezérlő modul Tápfeszültség: 230V; 50 Hz 1,8 VA Működési hőmérséklet tartomány: o C Védettség: IP 20 Tok: DIN 50022, sínre pattintható, műanyag ház Bekötés: sorkapcsokkal, 1 mm 2 réz vezetővel. Kimeneti terhelhetőség: 6 A, ohmos terhelés esetén. A kimenet feszültségmentes (relé) kontaktus váltóérintkező Egyzónás kiépítés esetén a következő a működési szekvencia: - a fűtési igény megjelenésekor 1 perc időzítés után bekapcsol a fűtés kimenet, így az égőfejek áram alá kerülnek. Ezután 10 másodperc időzítés következik, és indul a központi elszívó ventilátor is. A fűtőrendszer üzemel. - a fűtési igény megszűnésekor az égőfejek azonnal kikapcsolnak, de az elszívó ventilátor még 4 perc utánszellőzést biztosít, ezután leáll. A fűtésrendszer kikapcsolt állapotba kerül.

7 - 7 - SR Control 2100 egyzónás TRIATHERM vezérlő és hőfokszabályozó modul Ezt a modult a SOLARONICS TRIATHERM sötéten sugárzó rendszeréhez fejlesztették ki. Egyetlen kompakt modul, amely tartalmazza a hőmérséklet szabályozót (SRC 2001-A ), és a motorvezérlést (SRC 2010 ), az időzítőegységgel együtt. Megvalósít minden időzítési, ki-be kapcsolási feladatot, amelyet az égőfejek a hibátlan működésükhöz igényelnek, valamint biztosítja a kétféle hőmérsékletre (komfort-temperáló) való szabályzást is. Az SR Control 2100 a következő funkciókat valósítja meg: - fűtési igény esetén belépteti a zónát - elő- és utószellőztetés biztosítása - időzítése - motorvédelem figyelése, ALARM vezérlése - az ALARM bemenetén házfelügyeleti rendszerbe köthető. OPCIÓ : az sorkapcson keresztül egy feszültség mentes kontaktus felhasználásával engedélyezhető és tiltható a vezérlő modul. Nyitott kontaktus = ALARM (a vezérlő tiltva, minden LED világít, relék kikapcsolva Zárt kontaktus = ÜZEM (a vezérlő normál működése engedélyezve) Például az alábbi üzemmód valósítható meg a fenti lehetőség alkalmazásával: az égéstermék elszívó ventilátor meghibásodása esetén az SR Control 2100 letiltja a fűtés, valamint a motor áramkörök működését, és hibajelzést generál (ALARM). Ebből az állapotból automatikusan újraindul a motorvédelem visszaállítása után. Épületfelügyeleti rendszerből is indítható vagy tiltható az ALARM bemeneten keresztül. SR Control 2100 vezérlő modul Tápfeszültség: 230V ; 50 Hz, 1,8 VA Működési hőmérséklet tartomány: o C Védettség: IP 20 Tok: DIN 50022, sínre pattintható, műanyag ház Bekötés: sorkapcsokkal, 1 mm 2 réz vezetővel Kimeneti terhelhetőség: 6 A, ohmos terhelés esetén. A kimenet feszültség mentes (relé) kontaktus váltóérintkező Az SR Control 2100 modulnak a következő a működési szekvenciája : - a fűtési igény megjelenésekor 1 perc időzítés után bekapcsol a fűtés kimenet, így az égőfejek áram alá kerülnek. - ezután 10 mp időzítés következik, és indul a központi elszívóventilátor is. A fűtőrendszer üzemel. - a fűtési igény megszűnésekor az égőfejek azonnal kikapcsolnak, de az elszívóventilátor még 2 perc utánszellőzést végez, ezután leáll. A fűtésrendszer kikapcsolt állapotba kerül.

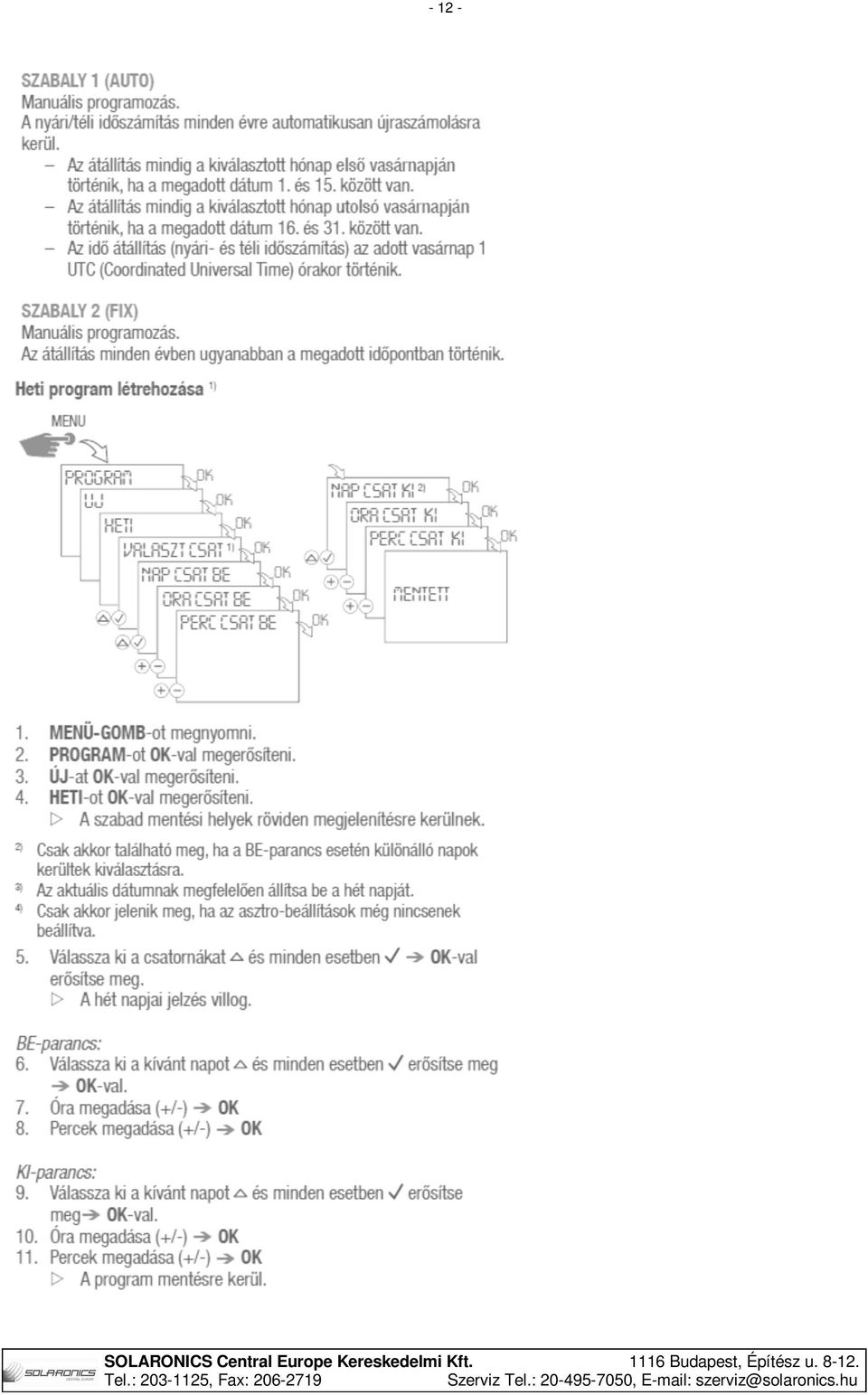

8 - 8 - A GRÄSSLIN kapcsolóóra kezelésének leírása

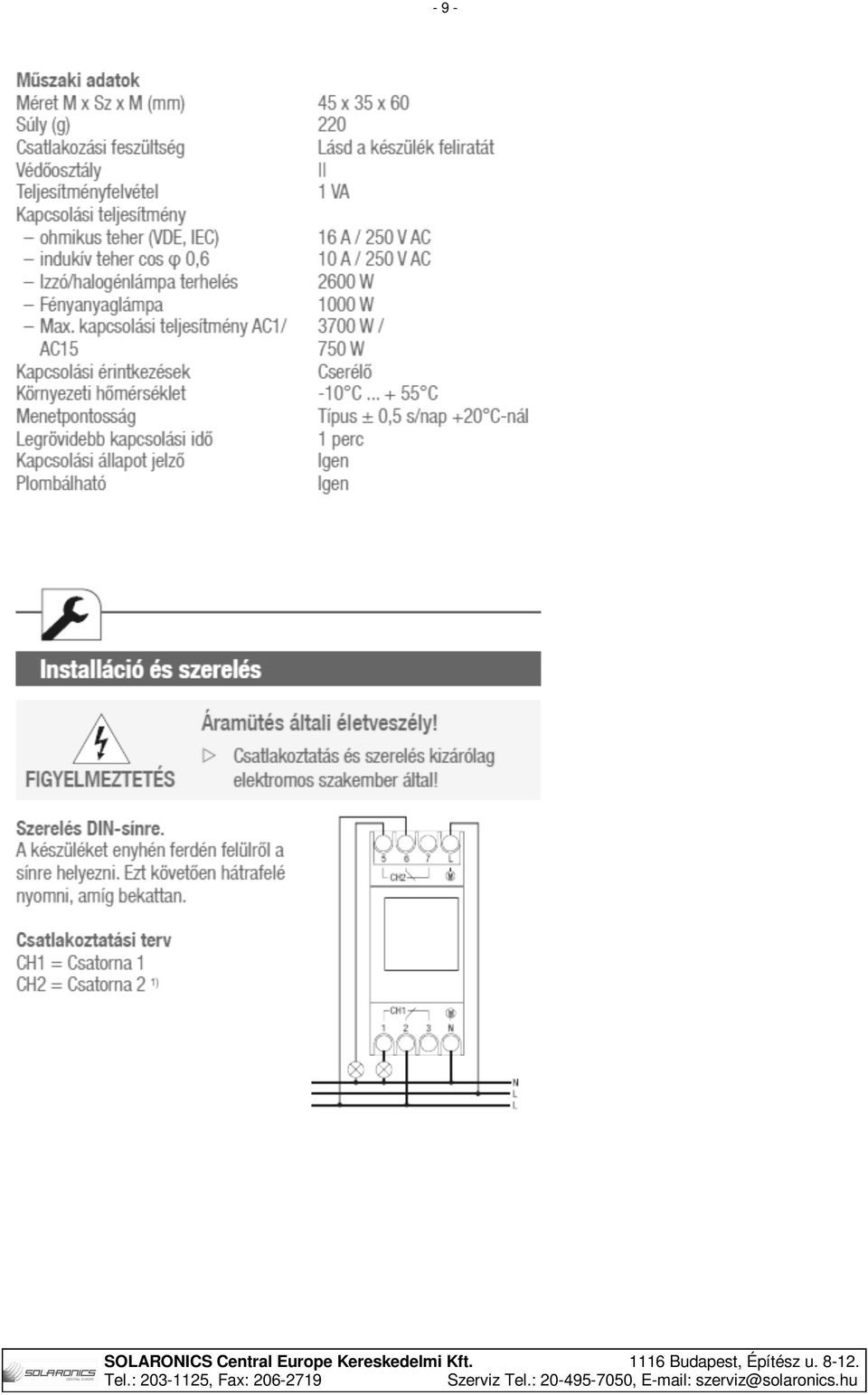

9 - 9 -

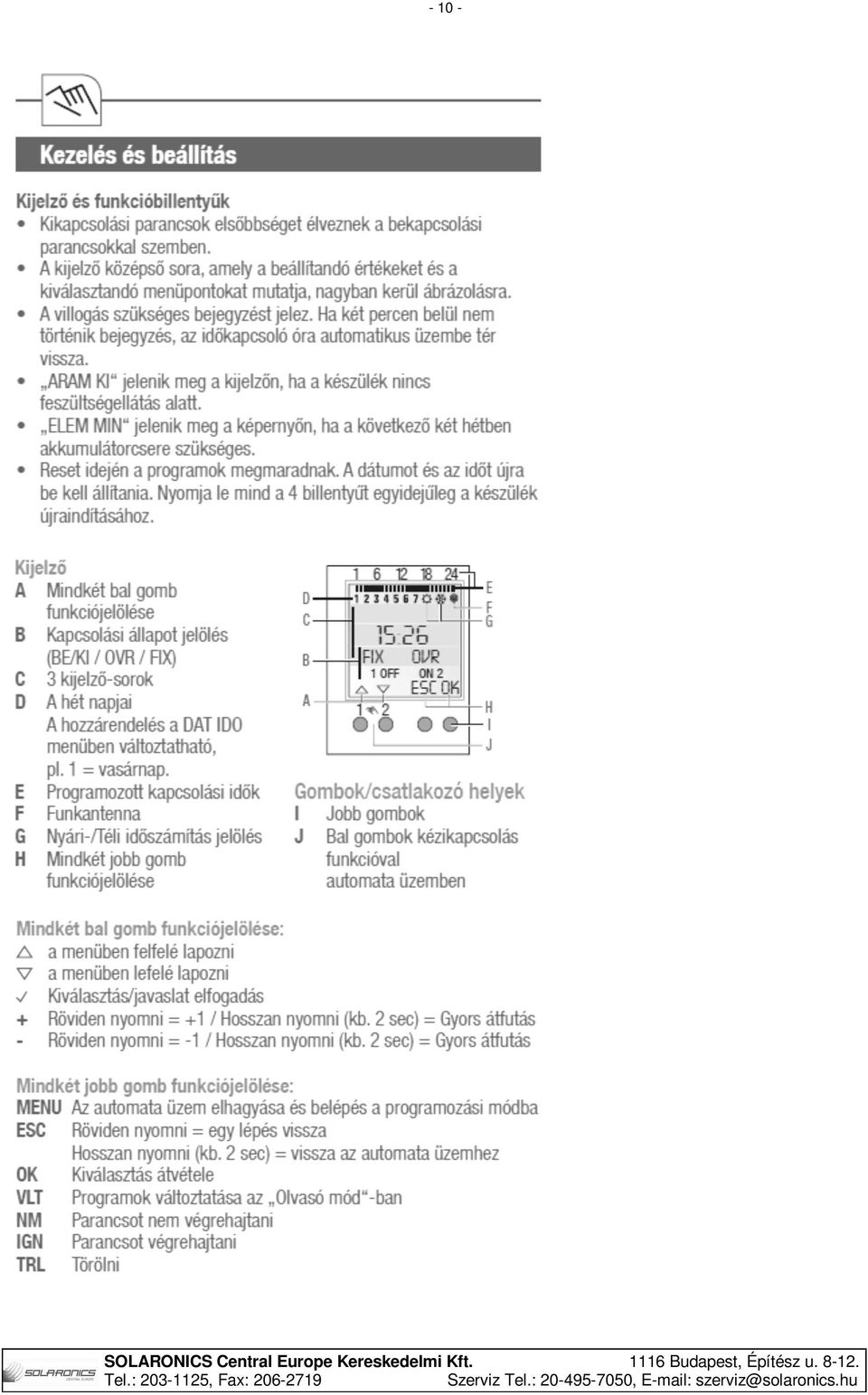

10 - 10 -

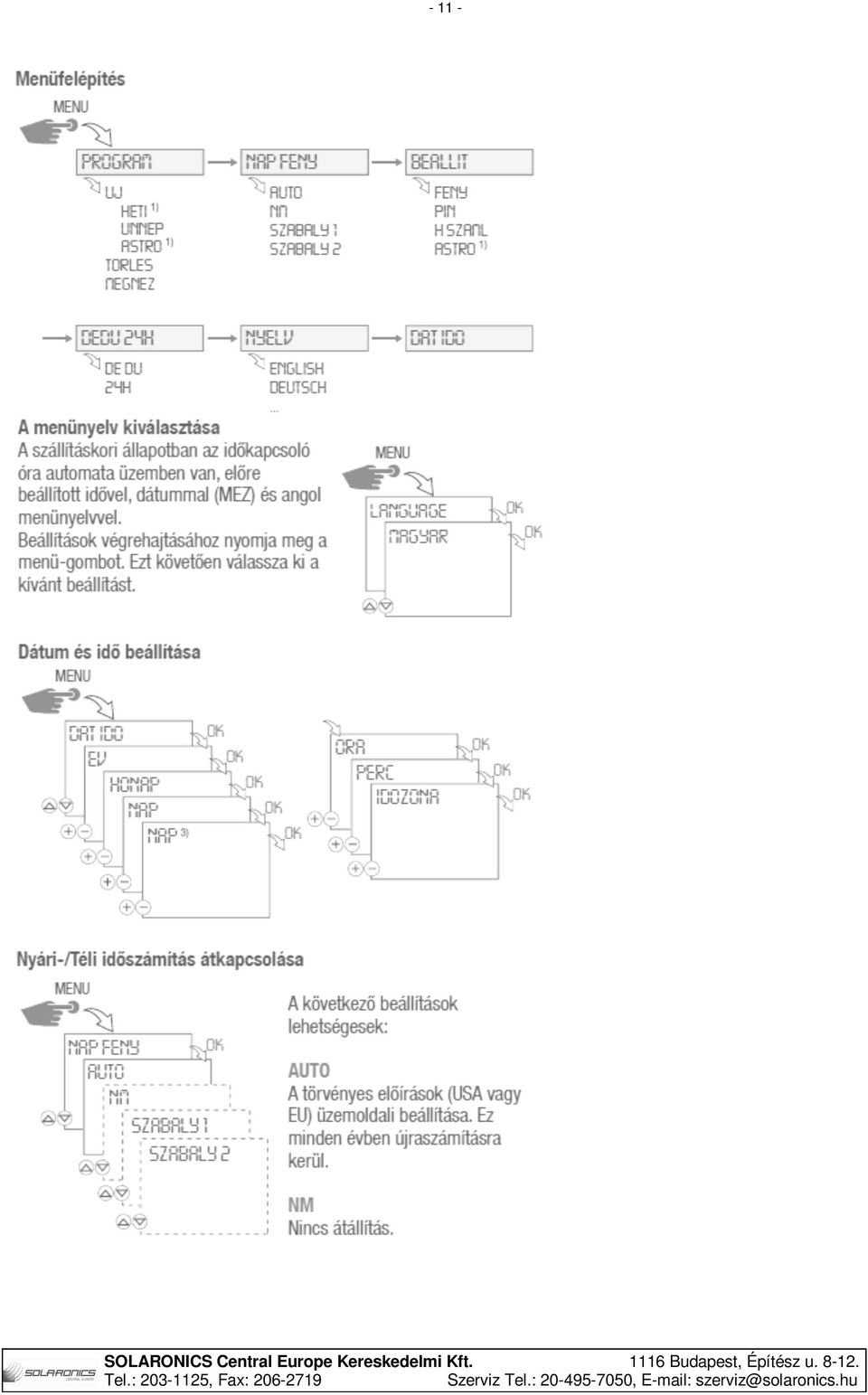

11 - 11 -

12 - 12 -

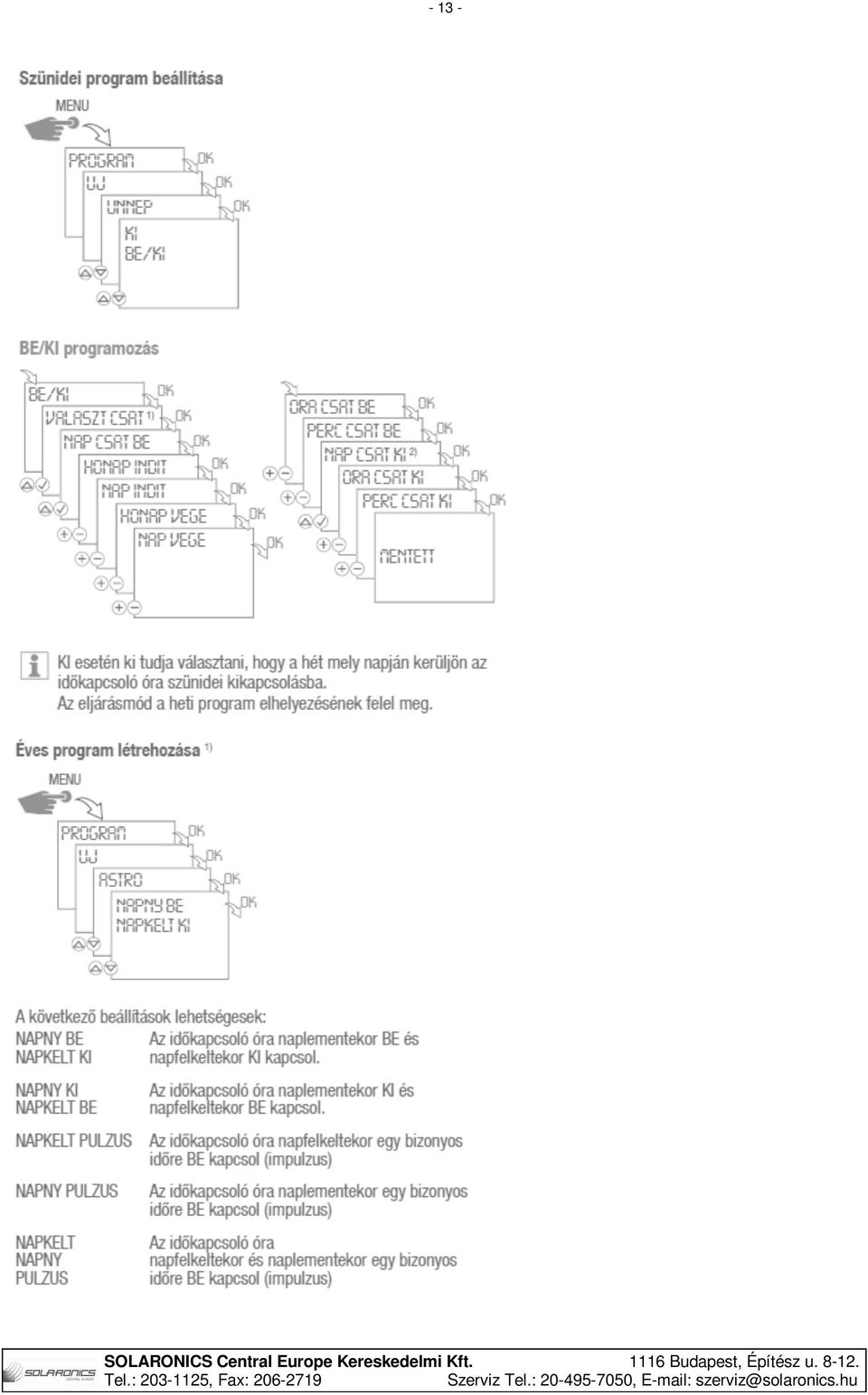

13 - 13 -

14 - 14 -

15 - 15 -

16 - 16 -

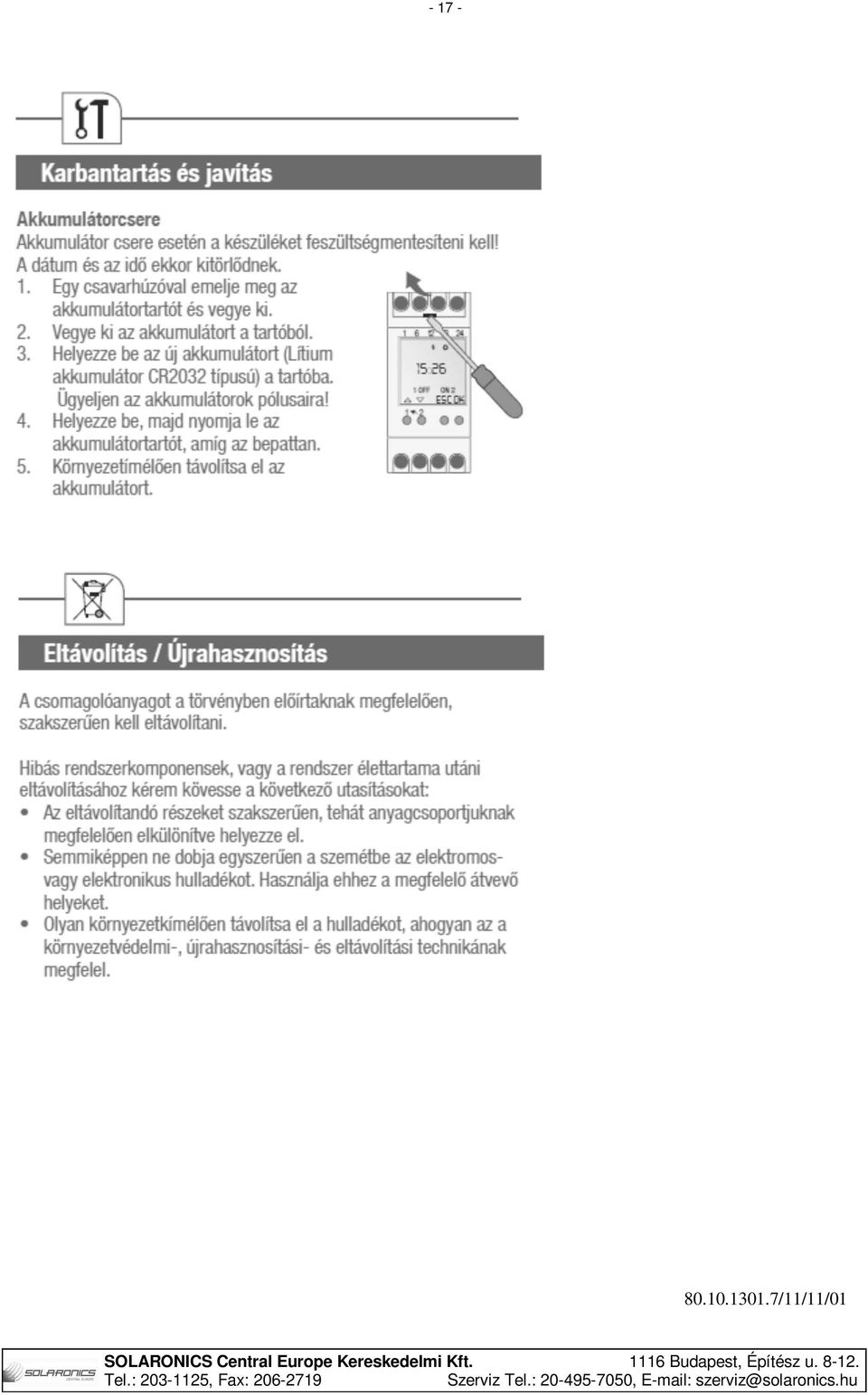

17 /11/11/01
