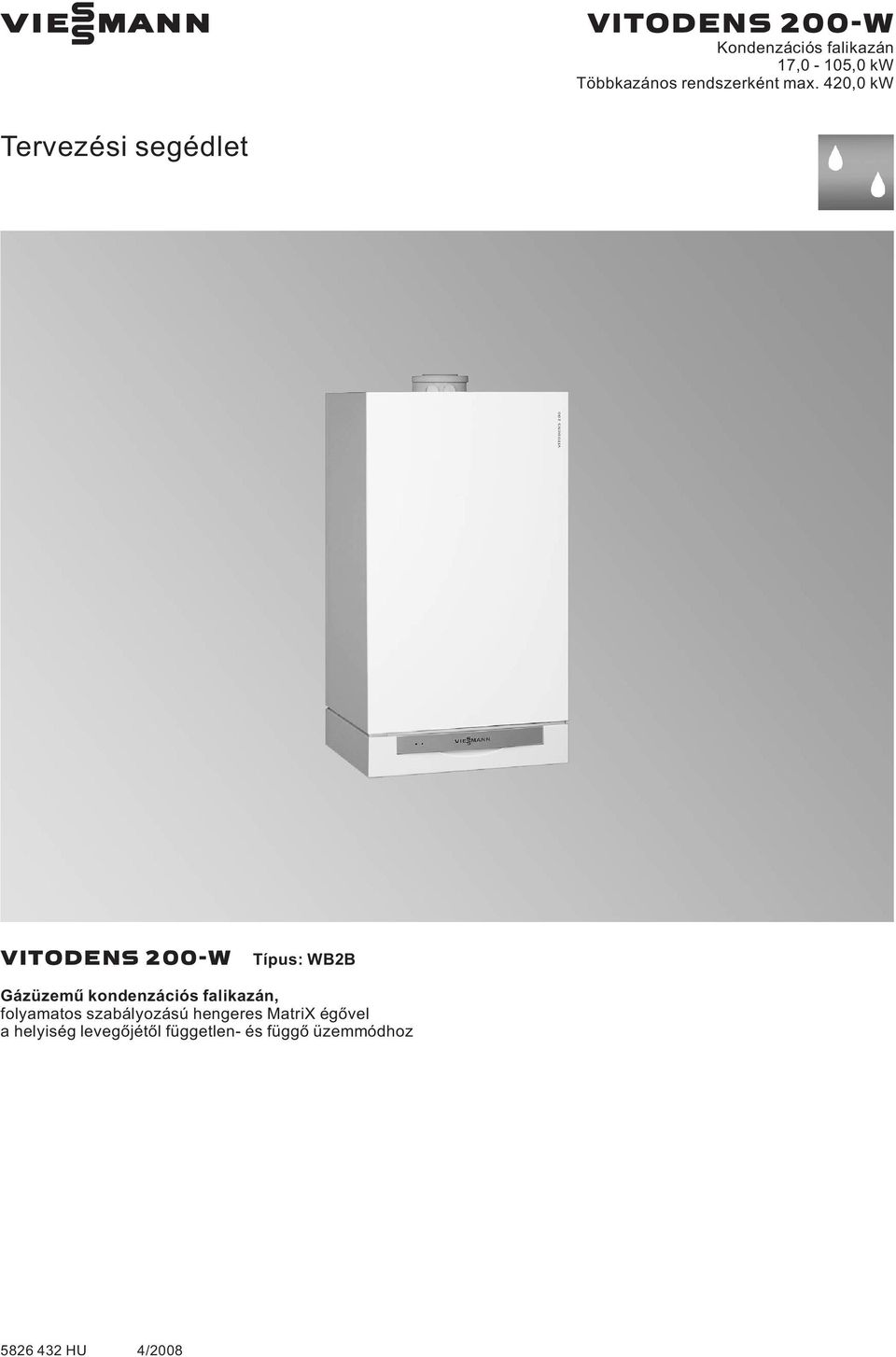

1 VIESMANN VITODENS 200-W Kondenzációs falikazán 17,0-105,0 kw Többkazános rendszerként max. 420,0 kw Tervezési segédlet VITODENS 200-W Típus: WB2B Gázüzemű kondenzációs falikazán, folyamatos szabályozású hengeres MatriX égővel a helyiség levegőjétől független- és függő üzemmódhoz 4/2008

2 Tartalomjegyzék Tartalomjegyzék 1. Vitodens 200-W 1.1Termékleírás &Vitodens 200-W, 80 és 105 kw Kiegészítő szerelési tartozék 2.1Termékleírás &Kiegészítő szerelési tartozékok 45 és 60 kw teljesítményű Vitodens 200-W kazánokhoz &Kiegészítő szerelési tartozékok 80 és 105 kw teljesítményű Vitodens 200-W kazánokhoz &Szerelési tartozékok többkazános rendszerekhez Tároló-vízmelegítő 3.1Termékleírás Tervezési utasítások 4.1Felállítás,szerelés &Felállítási feltételek a helyiség levegőjétől függő üzemmódhoz (B készüléktípus) 22 &Felállítási feltételek a helyiség levegőjétől független üzemmódhoz (C készüléktípus) &A Vitodens üzemeltetése nedves helyiségekben &Elektromoscsatlakozás &Gázoldalicsatlakozás &Szerelési távolságok &Előszerelés a Vitodens 200-W közvetlenül a falra történő szereléséhez &A többkazános rendszer előszerelése Kondenzvíz-csatlakozás &Kondenzvíz-elvezetés és semlegesítés Hidraulikuscsatlakozás &Általános tudnivalók &Tágulási tartályok &Hidraulikusváltó Szabályozók 5.1 Vitotronic 100, HC1 típus, állandó kazánvíz-hőmérsékletű üzemhez &Felépítésésfunkciók &A Vitotronic100 műszaki adatai Vitotronic 200, HO1 típus, időjárás függvényében vezérelt üzemhez &A Vitotronic 200 műszaki adatai Vitotronic 300-K, MW2 típus többkazános rendszerekhez &Kaszkádszabályozó Vitodens 200-W kazánhoz Vitotronic 100 szabályozóval &Felépítésésfunkció &A Vitotronic 300-K műszaki adatai &Vitotronic 300-K szállítási terjedelem A Vitotronic kiegészítő tartozékai &Hozzárendelés a szabályozó-típusokhoz &Vitotrol 100, UTA típus &Vitotrol 100, UTD típus &H4 külső bővítő adapter &Vitotrol 100, UTD-RF típus &Fontos tudnivaló távvezérlők helyiséghőmérséklet-szabályozási funkciójához (RS-funkció) &Fontos tudnivaló a Vitotrol 200 és 300 távvezérlőhöz &Vitotrol &Vitotrol &Helyiséghőmérséklet-érzékelő &Rádió-óra vevő &0-10 V funkcióbővítő adapter &Vitocom 100, GSM típus &Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz beépített keverőszelepmotorral &Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz külön keverőszelepmotorhoz &Bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz Vitotronic 300-K-hoz &Merülő hőmérséklet-szabályozó &Felületi hőmérséklet-szabályozó termosztát &Merülő hőmérséklet-érzékelő &LONkommunikációsmodul &LON összekötő vezeték a szabályozók közötti adatcseréhez &Az összekötő vezetékhosszabbítása &záró ellenállás (2 darab) &KM-BUSosztó &H1 belső bővítő adapter VIESMANN VITODENS 200-W

3 Tartalomjegyzék (folytatás) &H2 belső bővítő adapter &H1 külső bővítő adapter &H2 külső bővítő adapter Függelék 6.1 Előírások/irányelvek &Előírásokésirányelvek Címszójegyzék VITODENS 200-W VIESMANN 3

4 Vitodens 200-W 1.1 Termékleírás 1 A A saválló nemesacél Inox-Radial fűtőfelület biztosítja a készülék nagyfokú üzembiztonságát és hosszú élettartamát. Nagy hőteljesítmény a kis méretek mellett B A folyamatos szabályozású hengeres MatriX égő rendkívül alacsony károsanyag-kibocsátást és halk üzemet eredményez C Fordulatszám-szabályozású égéstermék ventilátor D Gáz- és víz oldali csatlakozások E Digitális szabályozó A Vitodens 200-W gázüzemű kondenzációs falikazán kiválóan alkalmas többlakásos épületek, ipari létesítmények és középületek fűtésére és melegvíz készítésére. A Vitodens 200-W kedvező árú és helytakarékos megoldás egyedi készülékként max. 105 kw fűtőteljesítménnyel vagy kaszkádkapcsolásban akár négy fűtőkazánnal max. 420 kw fűtőteljesítménnyel. A saválló nemesacél Inox-Radial fűtőfelületek nagy teljesítmény bevitelét teszik lehetővé, kis méret mellett. Ez különösen gazdaságos üzemet eredményez: akár 98 %-os (H f )/109 % (H a )éves átlagos hatásfok is elérhető. A Vitotronic 300-K kaszkádszabályozó max. négy Vitodens 200-W kazánt kapcsol össze egy fűtőközponttá. A kazánok teljesítményét automatikusan a hőigényhez igazítja, így a hőközpont egy kazán minimális teljesítménye és az összes kazán maximális teljesítménye között modulál. Kaszkádrendszerek szereléséhez teljes, egymással összehangolt rendszertechnikát kínálunk, többek között szabályozást akár négy kazánhoz, teljesen hőszigetelt hidraulikus kaszkádrendszereket vagy közös égéstermék-elvezetéseket. Alkalmazási javaslatok Nagy teljesítménye, megbízhatósága, tartóssága, és a kialakítható többkazános rendszerek miatt kiválóan alkalmas & kis számú, de nagy fogyasztókat egyesítő létesítményekben, mint pl. léghevítőként szupermarketekben/bevásárló központokban, műhelyekben és ipari csarnokokban, kertészetekben, garázsokban valamint használati melegvíz készítő berendezésekben & olyan létesítményekben, amelyek több fűtőkörrel rendelkeznek padlófűtéshez és/vagy radiátoros fűtéshez többlakásos épületekben, sorházak központi részének, irodaházak és igazgatási központok fűtéséhez, különösen tetőtéri hőközpontokként & középületek, mint pl. torna- és több célra használható csarnokok, iskolák, óvodák fűtésére & beszerelhető a pincében lévő fűtőhelyiségben, az emeleten vagy a tetőtérben. Szembetűnő előnyök & Gázüzemű kondenzációs falikazán akár 105 kw egységteljesítménnyel & Többkazános rendszerként akár 4 db Vitodens 200-W kazán kaszkádkapcsolása lehetséges (max. 420 kw) & Éves átlagos hatásfok: max. 98 % (H f )/109 % (H a ) & Inox-Radial saválló nemesacél fűtőfelület a sima nemesacél felületek öntisztulása az égéstermék és a kondenzvíz egyirányú áramlásának köszönhetően magas savállóság a kiváló minőségű nemesacélnak köszönhetően & Folyamatos szabályozású hengeres MatriX égő saját fejlesztés és gyártás alacsony károsanyag kibocsátás hosszú élettartam ahőcserélő és az égő optimális összehangolása & Intelligens Lambda Pro Control égésszabályozás nincs szükség fúvókacserére a gázfajta változtatásakor tartósan magas hatásfok a gázösszetétel ingadozása esetén is tartósan alacsony kibocsátási értékek zajszegény égés a ventilátor alacsony fordulatszámának köszönhetően 4 VIESMANN VITODENS 200-W

5 Vitodens 200-W (folytatás) Szállítási terjedelem Gázüzemű kondenzációs falikazán Inox-Radial fűtőfelületekkel, folyamatos szabályozású hengeres MatriX égővel földgázzal és PB-gázzal (45 és 60 kw), ill. földgázzal (80 és 105 kw) történő üzemre a G260 DVGW-munkalap szerint, fali tartókonzollal szállítva. Csatlakozásra készen csövezett és huzalozott. Külön csomagolásban: Vitotronic 100 állandó kazánvíz-hőmérséklethez vagy Vitotronic 200 időjárás függvényében vezérelt üzemmódhoz. Gyárilag földgázzal történő üzemre van beállítva. A H/S gázcsoporton belüli átállításra nincs szükség. PB-gázra (csak 60 kw-ig) történő átállítást a gázszerelvényen kell elvégezni (nincs szükség átállító készletre). Többkazános rendszerek Többkazános rendszerek a helyiség levegőjétől függő üzemmódhoz 2, 3 vagy 4 db fűtőkazánnal. Felállítás sorban, falra történő szereléssel Az alábbi összetevőkkel: & Hidraulikus kaszkádrendszer hidraulikus váltóval és hőszigeteléssel & Csatlakozó-készlet minden fűtőkazánhoz az alábbiakkal felszerelve: összekötő vezetékek keringető szivattyú (3-fokozatú) golyóscsapok töltő- ésürítőcsap visszacsapó csappantyú gázelzáró csap biztonsági szelep & Hőszigetelés & Merülőhüvelyazelőremenő hőmérséklet-érzékelőhöz & Időjárás függvényében vezérelt Vitotronic 300-K digitális kaszkád- és fűtőköri szabályozó & Kaszkád kommunikációs modul minden fűtőkazánhoz Felállítás sorban és blokkban falon kívüli szerelőkerettel Az alábbi összetevőkkel: & Hidraulikus kaszkádrendszer hidraulikus váltóval és hőszigeteléssel & Csatlakozó-készlet minden fűtőkazánhoz az alábbiakkal felszerelve: összekötő vezetékek keringető szivattyú (3-fokozatú) golyóscsapok töltő- ésürítőcsap visszacsapó csappantyú gázelzáró csap biztonsági szelep & Hőszigetelés & Merülőhüvelyazelőremenő hőmérséklet-érzékelőhöz & Időjárás függvényében vezérelt Vitotronic 300-K digitális kaszkád- és fűtőköri szabályozó & Kaszkád kommunikációs modul minden fűtőkazánhoz & Szerelőkeret mennyezeti rögzítés Fontos tudnivaló! Afűtőköri és tárolófűtés keringető szivattyúkat külön kell megrendelni. Bevizsgált minőség A VDE-jel használata kérvényezve Rendelkezik az érvényes EK-irányelvek szerinti CE-jelzéssel Az elektrotechnikai biztonságot igazoló osztrák ellenőrzőjel kérvényezve Az ÖVGW gáz- és víztechnikai készülékekre vonatkozó minőségjelzése az évi DRGBl. I minőségi jelzésekre vonatkozó rendeletnek megfelelően Megfelel a Kék Angyal környezetvédelmi jelzés (RAL UZ 61) határértékeinek. 1 VITODENS 200-W VIESMANN 5

6 Vitodens 200-W (folytatás) Gázüzemű fűtőkazán, B és C típus, kategória II 2N3P II 2N3P I 2N I 2N Gázüzemű kondenzációs fűtőkészülék Névleges teljesítmény-tartomány* 1 T e /T v = 50/30 C kw 17,0-45,0 17,0-60,0 30,0-80,0 30,0-105,0 T e /T v = 80/60 C kw 15,4-40,7 15,4-54,4 27,0-72,6 27,0-95,6 Névleges hőterhelés kw 16,1-42,2 16,1-56,2 28,1-75,0 28,1-98,5 Típus WB2B WB2B WB2B WB2B Termékazonosító szám CE-0085 BR 0432 Elektromos védettség IP X4D az MSZ EN alapján Gázcsatlakozási nyomás Földgáz mbar PB-gáz mbar Megengedett max. gázcsatlakozási nyomás* 2 Földgáz mbar 25,0 25,0 25,0 25,0 PB-gáz mbar 57,5 57,5 Max. elektr. teljesítményfelvétel W Tömeg kg Kazán hőcserélő űrtartalma l 7,0 7,0 12,8 12,8 Max. térfogatáram 45 és 60 kw l/h Határérték hidraulikus váltó alkalmazásához. 80 és 105 kw l/h A hidraulikus váltó szekunder oldala. A hidraulikus váltót tartalmazó csatlakozó-készletet a termékkel együtt kell megrendelni. Névleges átfolyó vízmennyiség ΔT =15Kesetén l/h ΔT = 20 K esetén l/h Max. üzemi nyomás bar Méretek Hossz mm Szélesség mm Magasság mm Gázcsatlakozás R ¾ ¾ 1 1 Csatlakozási értékek a névl. hőterhelésre vonatkoztatva Gázfajta H földgáz m 3 /h 4,47 5,95 7,94 10,42 S földgáz m 3 /h 5,19 6,91 9,23 12,12 PB-gáz kg/h 3,30 4,39 Az égéstermékre jellemző értékek* 3 Égéstermékérték-csoport a G 635/G 636 szerint G 52 /G 51 G 52 /G 51 G 52 /G 51 G 52 /G 51 Hőmérséklet (30 C-os visszatérő hőmérséklet) névleges teljesítménynél C részterhelésnél C Hőmérséklet (60 C-os visszatérő hőmérséklet) C Tömegáram Földgáz névleges teljesítménynél kg/h 81,2 110,6 147,5 193,3 részterhelésnél kg/h 31,1 31,1 55,8 55,8 PB-gáz névleges teljesítménynél kg/h 78,2 106,7 részterhelésnél kg/h 26,6 26,6 Rendelkezésre álló szállítónyomás Pa mbar 2,5 2,5 2,5 2,5 Éves átlagos hatásfok T e /T v = 40/30 C % max. 98 (H f )/109 (H a ) Átlagos kondenzvíz-mennyiség földgáz és T e /T v = 50/30 C esetén l/nap *1 Névleges teljesítmény 45 és 60 kw: Az adatok az MSZ EN 677 alapján. Névleges teljesítmény 80 és 105 kw: Az adatok az MSZ EN alapján. *2 Ha a gázcsatlakozási nyomás meghaladja a max. megengedett értéket, egy külön gáznyomás-szabályozót kell a kazán elé kapcsolni. *3 Számított értékek az égéstermék elvezető rendszer méretezéséhez az MSZ EN szerint. Égéstermék-hőmérsékletek mért bruttó értékekként 20 C-os égést tápláló levegő hőmérsékletnél. A 30 C-os visszatérő hőmérséklet esetén mért égéstermék-hőmérséklet mérvadó az égéstermék elvezető rendszer méretezésénél. A 60 C-os visszatérő hőmérsékletnél mért égéstermék-hőmérséklet mérvadó a megengedett legnagyobb üzemi hőmérsékleten használható égéstermékcsövek alkalmazási feltételeinek meghatározásánál. 6 VIESMANN VITODENS 200-W

7 Vitodens 200-W (folytatás) Gázüzemű fűtőkazán, B és C típus, kategória II 2N3P II 2N3P I 2N I 2N Gázüzemű kondenzációs fűtőkészülék Névleges teljesítmény-tartomány* 1 T e /T v = 50/30 C kw 17,0-45,0 17,0-60,0 30,0-80,0 30,0-105,0 T e /T v = 80/60 C kw 15,4-40,7 15,4-54,4 27,0-72,6 27,0-95,6 A tágulási tartály vezetékének átmérője DN Biztonsági szelep DN Kondenzvíz-csatlakozás (tömlőcsonk) Ø mm Égéstermék-csatlakozás Ømm Levegőbevezető-csatlakozó Ø mm Vitodens 200-W, 45 és 60 kw Többkazános rendszerek A többkazános rendszerekre vonatkozó adatokat lásd a 26. oldalon. *1 Névleges teljesítmény 45 és 60 kw: Az adatok az MSZ EN 677 alapján. Névleges teljesítmény 80 és 105 kw: Az adatok az MSZ EN alapján. VITODENS 200-W VIESMANN 7

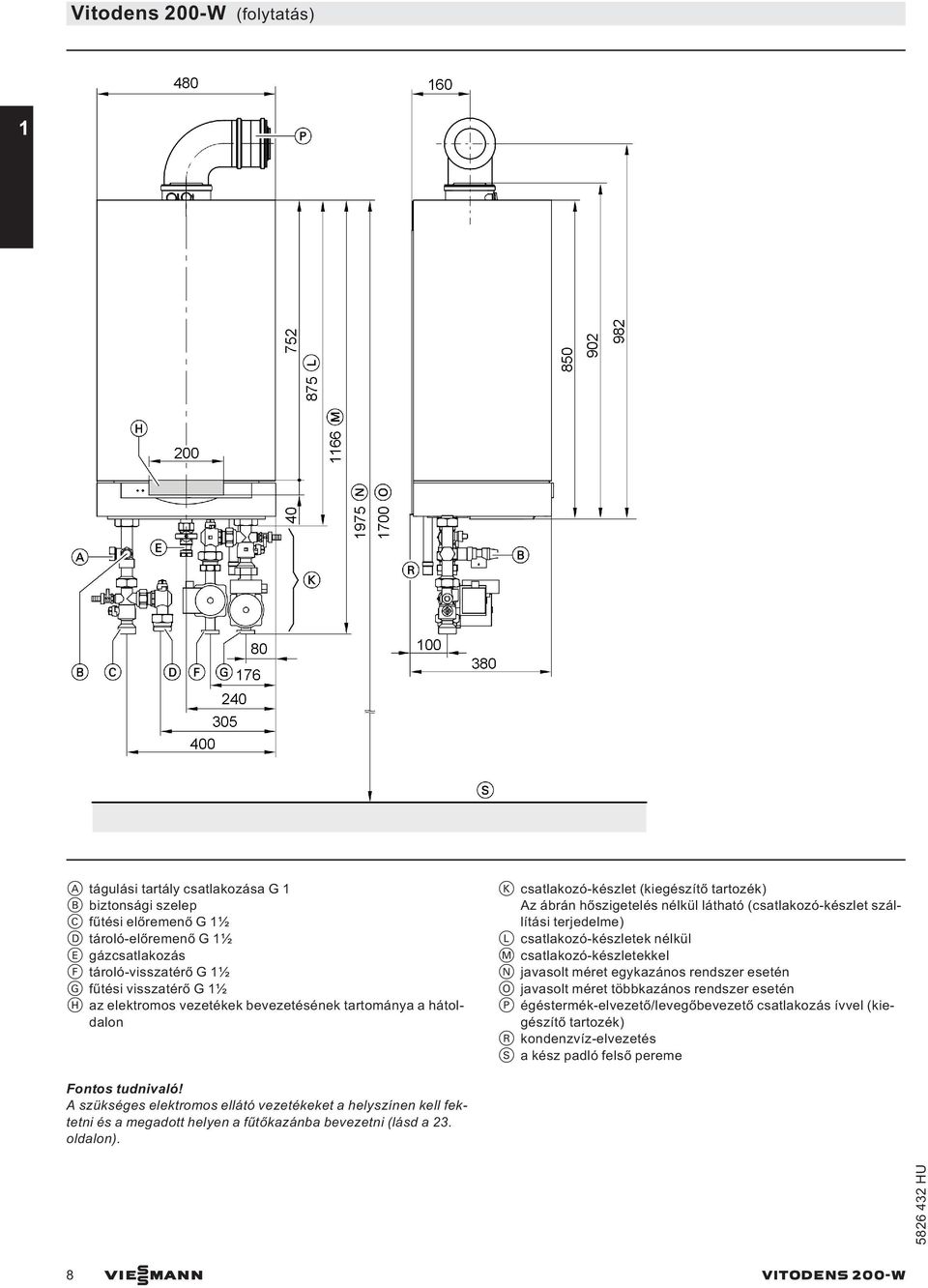

8 Vitodens 200-W (folytatás) 1 A tágulási tartály csatlakozása G 1 B biztonsági szelep C fűtési előremenő G1½ D tároló-előremenő G1½ E gázcsatlakozás F tároló-visszatérő G1½ G fűtési visszatérő G1½ H az elektromos vezetékek bevezetésének tartománya a hátoldalon K csatlakozó-készlet (kiegészítő tartozék) Az ábrán hőszigetelés nélkül látható (csatlakozó-készlet szállítási terjedelme) L csatlakozó-készletek nélkül M csatlakozó-készletekkel N javasolt méret egykazános rendszer esetén O javasolt méret többkazános rendszer esetén P égéstermék-elvezető/levegőbevezető csatlakozás ívvel (kiegészítő tartozék) R kondenzvíz-elvezetés S a kész padló felső pereme Fontos tudnivaló! A szükséges elektromos ellátó vezetékeket a helyszínen kell fektetni és a megadott helyen a fűtőkazánba bevezetni (lásd a 23. oldalon). 8 VIESMANN VITODENS 200-W

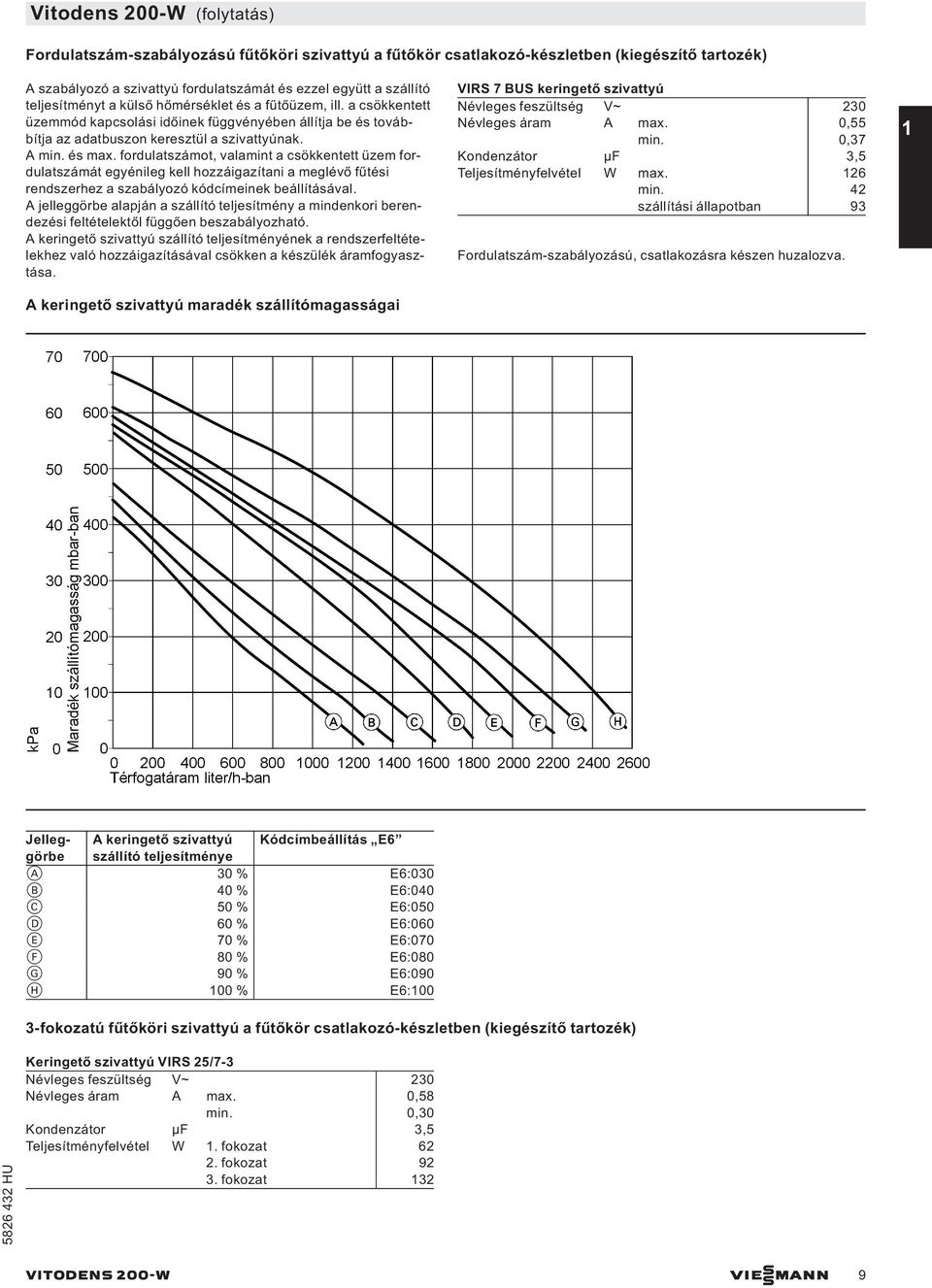

9 Vitodens 200-W (folytatás) Fordulatszám-szabályozású fűtőköri szivattyú a fűtőkör csatlakozó-készletben (kiegészítő tartozék) Akeringető szivattyú maradék szállítómagasságai VIRS 7 BUS keringető szivattyú Névleges feszültség V~ 230 Névleges áram A max. 0,55 min. 0,37 Kondenzátor µf 3,5 Teljesítményfelvétel W max. 126 min. 42 szállítási állapotban 93 Fordulatszám-szabályozású, csatlakozásra készen huzalozva. 1 A szabályozó a szivattyú fordulatszámát és ezzel együtt a szállító teljesítményt a külső hőmérséklet és a fűtőüzem, ill. a csökkentett üzemmód kapcsolási időinek függvényében állítja be és továbbítja az adatbuszon keresztül a szivattyúnak. A min. és max. fordulatszámot, valamint a csökkentett üzem fordulatszámát egyénileg kell hozzáigazítani a meglévő fűtési rendszerhez a szabályozó kódcímeinek beállításával. A jelleggörbe alapján a szállító teljesítmény a mindenkori berendezési feltételektől függően beszabályozható. A keringető szivattyú szállító teljesítményének a rendszerfeltételekhez való hozzáigazításával csökken a készülék áramfogyasztása. Jelleggörbe A keringető szivattyú Kódcímbeállítás E6 szállító teljesítménye A 30 % E6:030 B 40 % E6:040 C 50 % E6:050 D 60 % E6:060 E 70 % E6:070 F 80 % E6:080 G 90 % E6:090 H 100 % E6:100 3-fokozatú fűtőköri szivattyú a fűtőkör csatlakozó-készletben (kiegészítő tartozék) Keringető szivattyú VIRS 25/7-3 Névleges feszültség V~ 230 Névleges áram A max. 0,58 min. 0,30 Kondenzátor µf 3,5 Teljesítményfelvétel W 1. fokozat fokozat fokozat 132 VITODENS 200-W VIESMANN 9

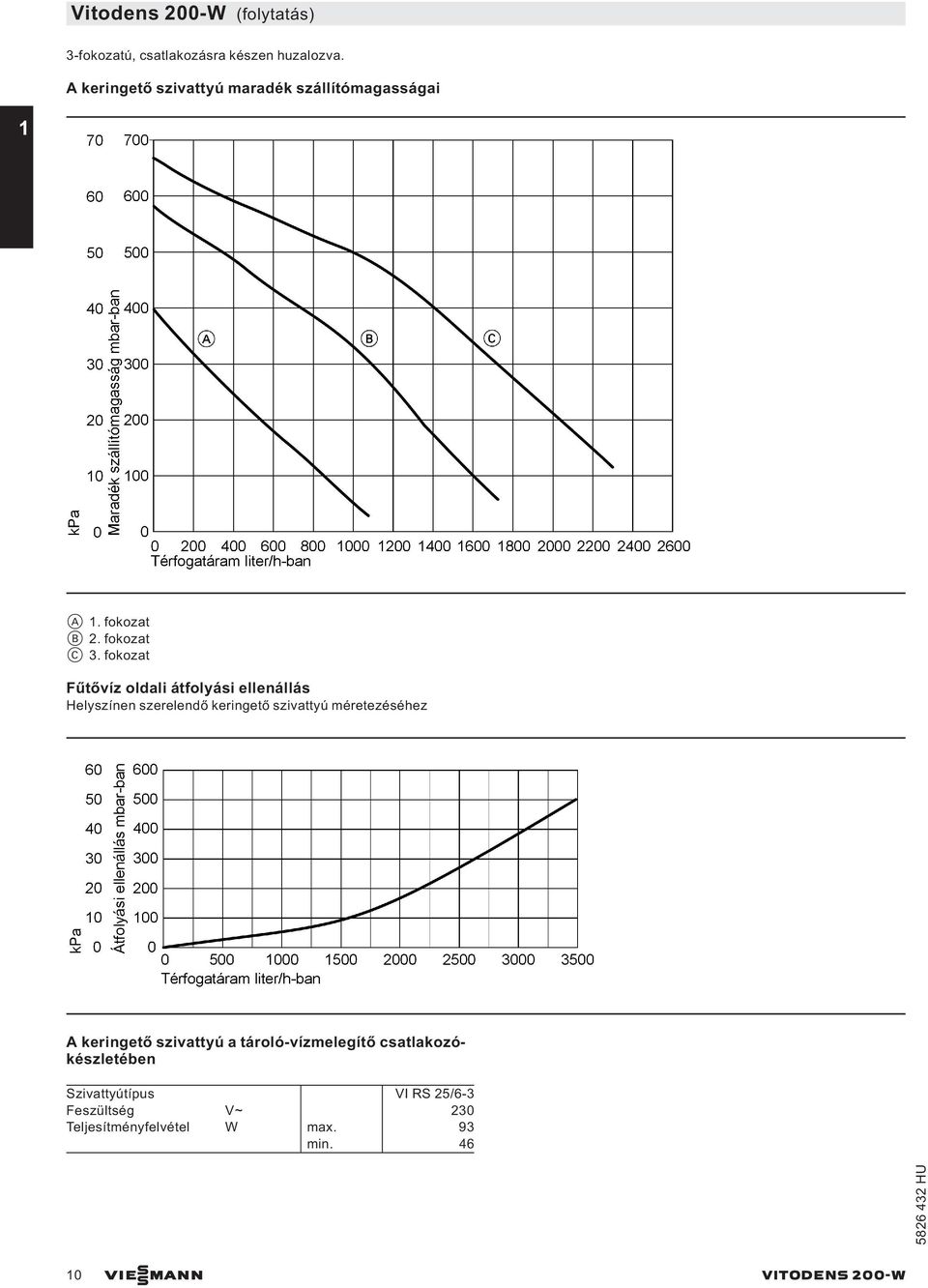

10 Vitodens 200-W (folytatás) 3-fokozatú, csatlakozásra készen huzalozva. Akeringető szivattyú maradék szállítómagasságai 1 A 1. fokozat B 2. fokozat C 3. fokozat Fűtővíz oldali átfolyási ellenállás Helyszínen szerelendő keringető szivattyú méretezéséhez Akeringető szivattyú a tároló-vízmelegítő csatlakozókészletében Szivattyútípus VI RS 25/6-3 Feszültség V~ 230 Teljesítményfelvétel W max. 93 min VIESMANN VITODENS 200-W

11 Vitodens 200-W (folytatás) Akeringető szivattyú maradék szállítómagasságai 1 A 1. fokozat B 2. fokozat C 3. fokozat VITODENS 200-W VIESMANN 11

12 Vitodens 200-W (folytatás) Vitodens 200-W, 80 és 105 kw 1 Többkazános rendszerek A többkazános rendszerekre vonatkozó adatokat lásd a 26. oldalon. A tároló-előremenő G1½ B biztonsági szelep C a tágulási tartály csatlakozója G1 D kazán-előremenő 7 42 mm E gázcsatlakozás R 1 F kazán-visszatérő 7 42 mm G csatlakozó-készlet (kiegészítő tartozék) Az ábrán hőszigetelés nélkül látható (csatlakozó-készlet szállítási terjedelme) H tárolófűtés-visszatérő G1½ Fontos tudnivaló! A hidraulikus váltóval felszerelt fűtőkör csatlakozó-készletet a termékkel együtt kell megrendelni. K az elektromos vezetékek bevezetésének tartománya a hátoldalon L csatlakozó-készlet nélkül (kiegészítő tartozék) M csatlakozó-készlettel (kiegészítő tartozék) N javasolt méret (egykazános rendszer) O javasolt méret (többkazános rendszer) P kondenzvíz-elvezetés R hidraulikus váltó (kiegészítő tartozék a csatlakozó-készlettel együtt) Fontos tudnivaló! A szükséges elektromos ellátó vezetékeket a helyszínen kell fektetni és a megadott helyen a fűtőkazánba bevezetni (lásd a 23. oldalon). 3-fokozatú fűtőköri szivattyú a fűtőkör csatlakozó-készletben (kiegészítő tartozék) Keringető szivattyú VI TOP-S25/10-3 Névleges feszültség V~ 230 Névleges áram A max. 2,08 min. 1,75 Teljesítményfelvétel W 1. fokozat fokozat fokozat VIESMANN VITODENS 200-W

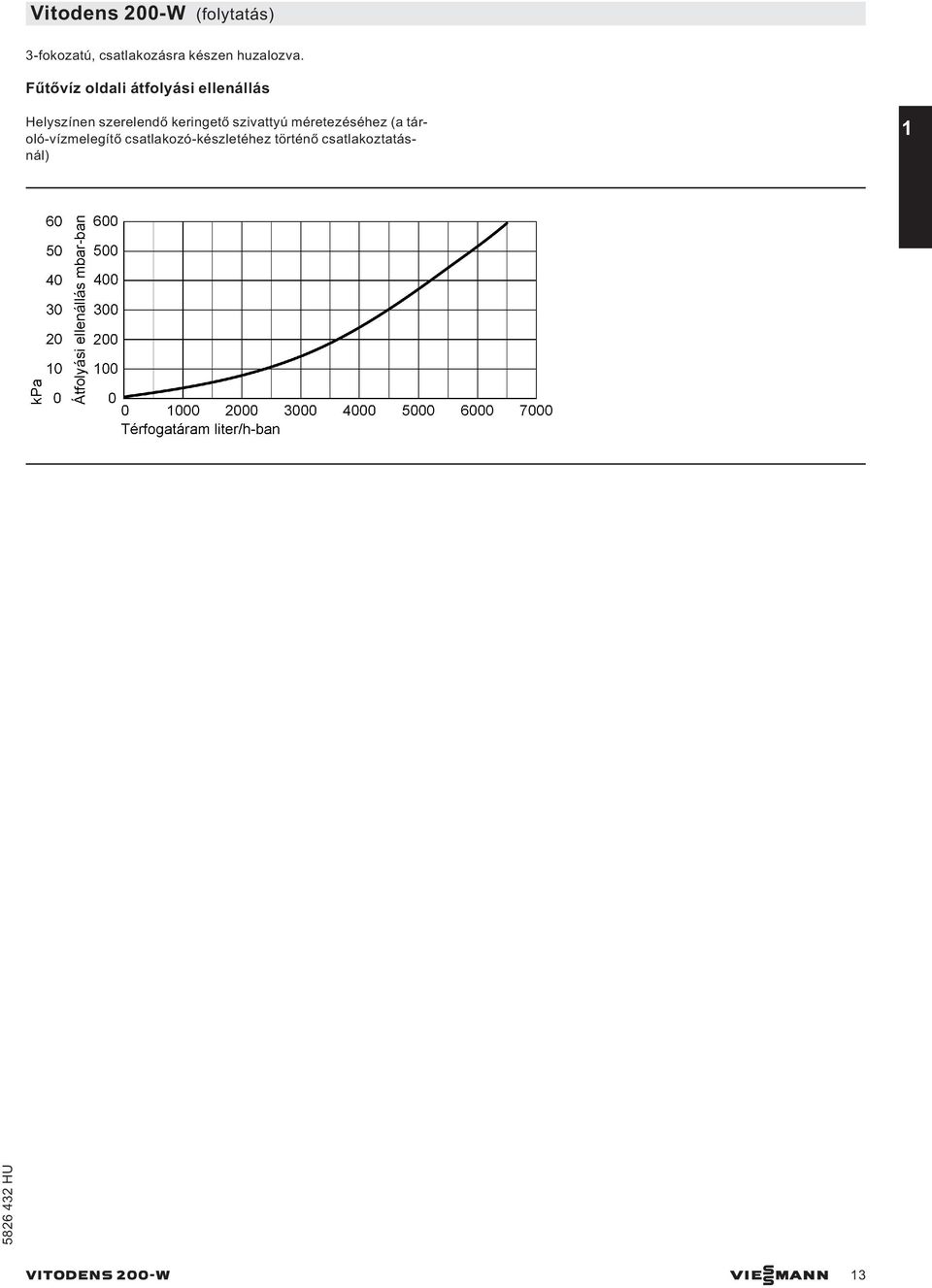

13 Vitodens 200-W (folytatás) 3-fokozatú, csatlakozásra készen huzalozva. Fűtővíz oldali átfolyási ellenállás Helyszínen szerelendő keringető szivattyú méretezéséhez (a tároló-vízmelegítő csatlakozó-készletéhez történő csatlakoztatásnál) 1 VITODENS 200-W VIESMANN 13

14 Kiegészítő szerelési tartozék 2.1 Termékleírás Kiegészítő szerelési tartozékok 45 és 60 kw teljesítményű Vitodens 200-W kazánokhoz Akeringető szivattyú nélküli fűtőkör csatlakozókészlete 3-fokozatú keringető szivattyúval rendelkező fűtőkör csatlakozókészlete 2 rend. sz G 1½ csatlakozások Az alábbi összetevőkkel: & T-elágazóidom golyóscsappal & kazántöltő- ésürítőcsap & biztonsági szelep & gázelzáró csap beépített termikus biztonsági elzárószeleppel & G1 csatlakozás a nyomáskiegyenlítő tágulási tartályhoz rend. sz G 1½ csatlakozások Az alábbi összetevőkkel: & keringető szivattyú, 3-fokozatú, a Wilo cégtől, VIRS-25/7-3 típus & 2 T-elágazóidom golyóscsappal & visszacsapó szelep & 2 kazántöltő- ésürítőcsap & biztonsági szelep & gázelzáró csap beépített termikus biztonsági elzárószeleppel & hőszigetelés & G1 csatlakozás a nyomáskiegyenlítő tágulási tartályhoz Fordulatszám-szabályozású keringető szivattyúval rendelkező fűtőkör csatlakozókészlete rend. sz G 1½ csatlakozások Az alábbi összetevőkkel: & keringető szivattyú, fordulatszám-szabályozású, a Wilo cégtől, VIRS-25/7 BUS típus & 2 T-elágazóidom golyóscsappal & visszacsapó szelep & 2 kazántöltő- ésürítőcsap & biztonsági szelep & gázelzáró csap beépített termikus biztonsági elzárószeleppel & hőszigetelés & G1 csatlakozás a nyomáskiegyenlítő tágulási tartályhoz Csatlakozókészlet tároló-vízmelegítőhöz rend. sz. Z G 1½ csatlakozások Az alábbi összetevőkkel: & keringető szivattyú, Wilo gyártmány, VIRS-25/6-3 típus & 2 golyóscsap & visszacsapó szelep & tárolóhőmérséklet-érzékelő 14 VIESMANN VITODENS 200-W

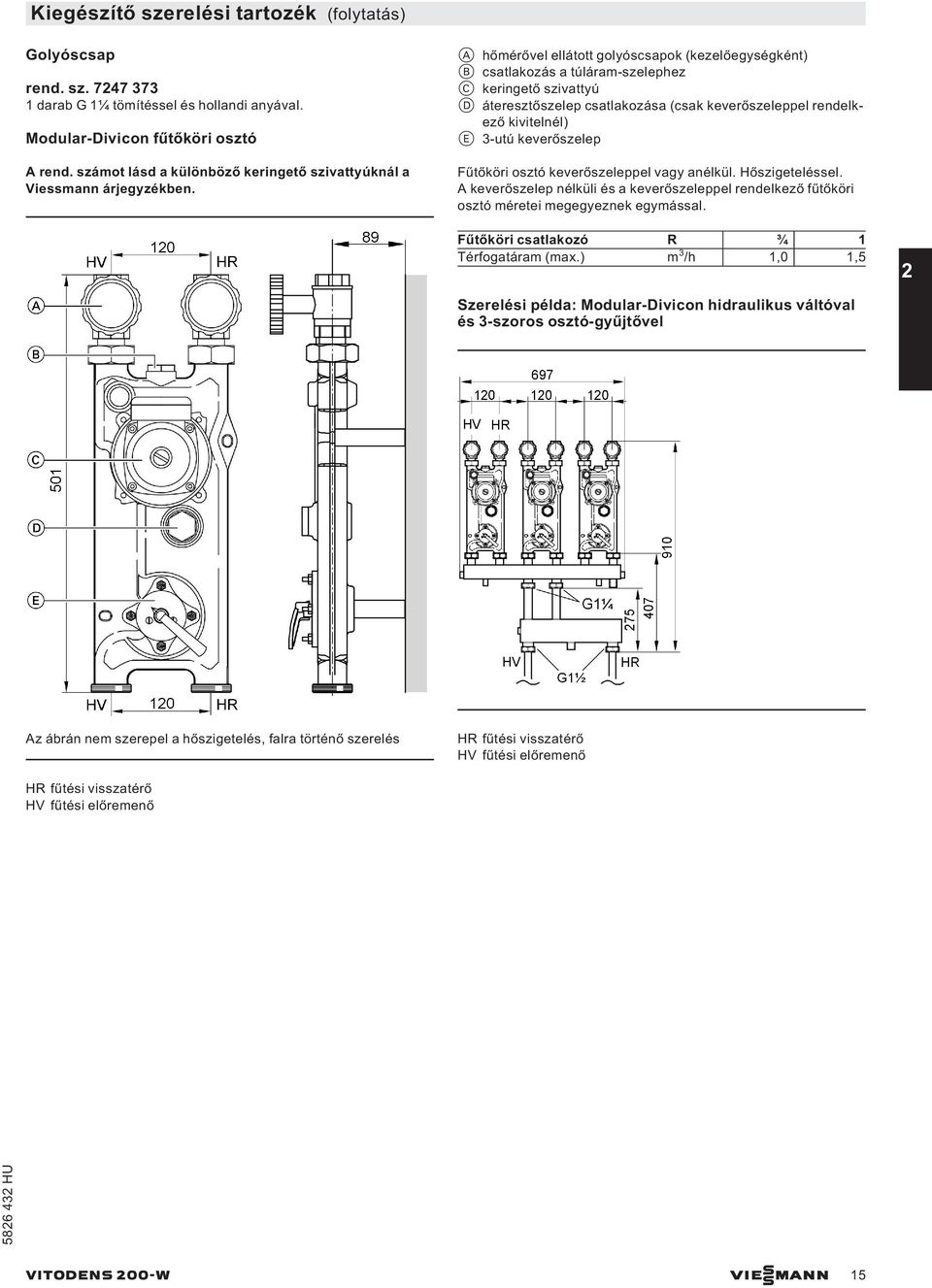

15 Kiegészítő szerelési tartozék (folytatás) Golyóscsap rend. sz darab G 1¼ tömítéssel és hollandi anyával. Modular-Divicon fűtőköri osztó A rend. számot lásd a különböző keringető szivattyúknál a Viessmann árjegyzékben. A hőmérővel ellátott golyóscsapok (kezelőegységként) B csatlakozás a túláram-szelephez C keringető szivattyú D áteresztőszelep csatlakozása (csak keverőszeleppel rendelkező kivitelnél) E 3-utú keverőszelep Fűtőköri osztó keverőszeleppel vagy anélkül. Hőszigeteléssel. A keverőszelep nélküli és a keverőszeleppel rendelkező fűtőköri osztó méretei megegyeznek egymással. Fűtőköri csatlakozó R ¾ 1 Térfogatáram (max.) m 3 /h 1,0 1,5 2 Szerelési példa: Modular-Divicon hidraulikus váltóval és 3-szoros osztó-gyűjtővel Az ábrán nem szerepel a hőszigetelés, falra történő szerelés HR fűtési visszatérő HV fűtési előremenő HR fűtési visszatérő HV fűtési előremenő VITODENS 200-W VIESMANN 15

16 Kiegészítő szerelési tartozék (folytatás) A szükséges névleges átmérő megállapítása 2 A Modular-Divicon osztó 3-utú keverőszeleppel A megjelölt F és G üzemelési tartományokban optimális a Modular-Divicon osztó keverőszelepének szabályozási viselkedése: B Modular-Divicon osztó 3-utú keverőszeleppel (R ¾) Alkalmazási terület: 0-1,0 m 3 /h C Modular-Divicon osztó 3-utú keverőszeleppel (R 1) Alkalmazási terület: 0-1,5 m 3 /h Példa: Fűtőkör Q = 11,6 kw teljesítményű fűtőtestekhez Fűtőrendszer-hőmérséklet 75/60 C (ΔT =15K) Átfolyási térfogatáram & 2 Modular-Divicon fűtőköri osztó esetén rend. sz A értékkel válassza ki az alkalmazási határon belüli lehető legkisebb keverőszelepet. A példa eredménye: Modular-Divicon osztó 3-utú keverőszeleppel (R ¾) Bypass-szelep rend. sz Afűtőkör hidraulikus kiegyenlítésére szolgál. A Modular-Divicon fűtőköri osztóba kell becsavarni. A fűtési előremenő ürítése B fűtési visszatérő ürítése C a tágulási tartály lehetséges csatlakoztatása Túláramszelep rend. sz Kizárólag kézi szabályozású keringető szivattyúk esetén. A Modular-Divicon fűtőköri osztóba kell becsavarni. Osztó-gyűjtő Hőszigeteléssel Afűtőkazán és az osztó-gyűjtő közötti összeköttetést a helyszínen kell létrehozni. 16 VIESMANN VITODENS 200-W

17 Kiegészítő szerelési tartozék (folytatás) HV előremenő fűtővíz HR visszatérő fűtővíz & 3 Modular-Divicon fűtőköri osztó esetén rend. sz Modular-Divicon fűtőköri osztó fali rögzítése rend. sz Csavarok, tiplik és távtartók tartoznak hozzá. Hidraulikus váltó rend. sz Térfogatáram max. 4,5 m 3 /h Hőszigeteléssel és beszerelt merülőhüvellyel (50 mm hosszú) Afűtőkazán és a hidraulikus váltó közötti összeköttetést a helyszínen kell létrehozni. 2 A fűtési előremenő ürítése B fűtési visszatérő ürítése C a tágulási tartály lehetséges csatlakoztatása HV előremenő fűtővíz HR visszatérő fűtővíz Átfolyási ellenállás A merülőhüvely B iszaptalanítási lehetőség HV előremenő fűtővíz HR visszatérő fűtővíz Átfolyási ellenállás A szemközti oldalon lévő csatlakozás B távoli csatlakozás Osztó-gyűjtő fali rögzítése rend. sz Keringető szivattyúk jelleggörbéi és fűtővíz oldali átfolyási ellenállás A szivattyú maradék szállítómagassága a kiválasztott szivattyújelleggörbe és a mindenkori fűtőköri osztó valamint adott esetben a további alkatrészek (csőcsoport, osztó stb.) ellenállásgörbéje közötti különbségből adódik. A szivattyú grafikonjain be van rajzolva egy Modular-Divicon osztó ellenállásgörbéje. Az ellenállásgörbe minden Modular-Divicon osztó esetében megközelítőleg azonos. A Modular-Divicon osztó maximális térfogatárama: & R ¾ esetén = 1,0 m 3 /h & R 1 esetén = 1,5 m 3 /h Példa: Átfolyási térfogatáram V = 0,665 m 3 /h Kiválasztva: A Modular-Divicon fűtőköri osztó R ¾ keverőszeleppel és Wilo 4-3 Ku keverőszivattyúval, 2. szivattyú-jelleggörbe, szállító teljesítmény 0,7 m 3 /h VITODENS 200-W VIESMANN 17

18 Kiegészítő szerelési tartozék (folytatás) Szállítómagasság a szivattyújelleggörbének megfelelően: A Modular-Divicon fűtőköri osztó ellenállása: Maradék szállítómagasság: 28 kpa 2 kpa 28 kpa 2 kpa=26kpa. Wilo 6-3 Ku Fontos tudnivaló! A további részegységek ellenállását (csőcsoport, osztó stb.) szintén meg kell állapítani, és le kell vonni a maradék szállítómagasságból. 2 Kézi szabályozású fűtőköri szivattyúk Wilo 4-3 Ku A Modular-Divicon Grundfos UPS-40 A Modular-Divicon A Modular-Divicon 18 VIESMANN VITODENS 200-W

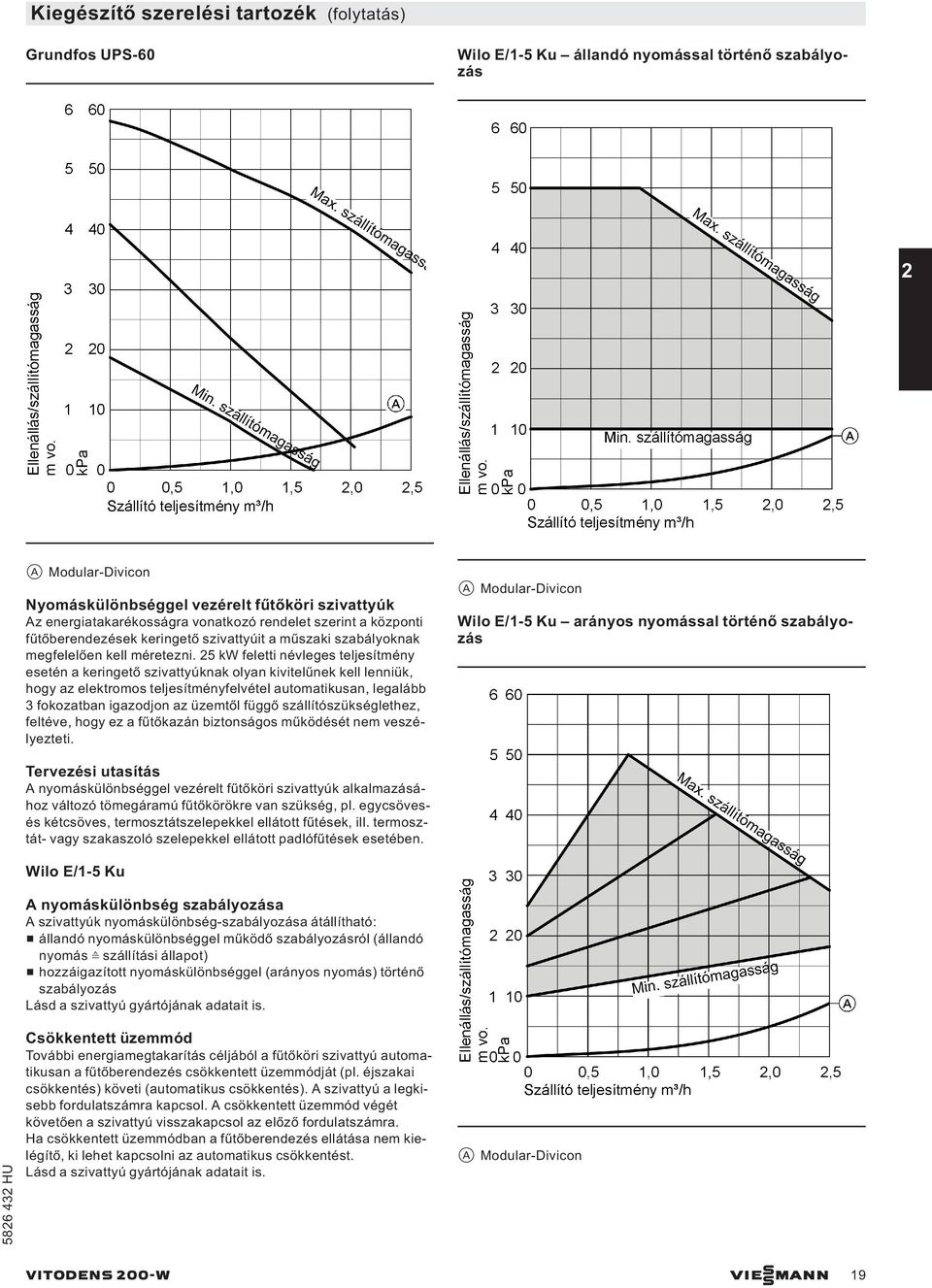

19 Kiegészítő szerelési tartozék (folytatás) Grundfos UPS-60 Wilo E/1-5 Ku állandó nyomással történő szabályozás 2 A Modular-Divicon Nyomáskülönbséggel vezérelt fűtőköri szivattyúk Az energiatakarékosságra vonatkozó rendelet szerint a központi fűtőberendezések keringető szivattyúit a műszaki szabályoknak megfelelően kell méretezni. 25 kw feletti névleges teljesítmény esetén a keringető szivattyúknak olyan kivitelűnek kell lenniük, hogy az elektromos teljesítményfelvétel automatikusan, legalább 3 fokozatban igazodjon az üzemtől függő szállítószükséglethez, feltéve, hogy ez a fűtőkazán biztonságos működését nem veszélyezteti. A Modular-Divicon Wilo E/1-5 Ku arányos nyomással történő szabályozás Tervezési utasítás A nyomáskülönbséggel vezérelt fűtőköri szivattyúk alkalmazásához változó tömegáramú fűtőkörökre van szükség, pl. egycsövesés kétcsöves, termosztátszelepekkel ellátott fűtések, ill. termosztát- vagy szakaszoló szelepekkel ellátott padlófűtések esetében. Wilo E/1-5 Ku A nyomáskülönbség szabályozása A szivattyúk nyomáskülönbség-szabályozása átállítható: & állandó nyomáskülönbséggel működő szabályozásról (állandó nyomás szállítási állapot) & hozzáigazított nyomáskülönbséggel (arányos nyomás) történő szabályozás Lásd a szivattyú gyártójának adatait is. Csökkentett üzemmód További energiamegtakarítás céljából a fűtőköri szivattyú automatikusan a fűtőberendezés csökkentett üzemmódját (pl. éjszakai csökkentés) követi (automatikus csökkentés). A szivattyú a legkisebb fordulatszámra kapcsol. A csökkentett üzemmód végét követően a szivattyú visszakapcsol az előző fordulatszámra. Ha csökkentett üzemmódban a fűtőberendezés ellátása nem kielégítő, ki lehet kapcsolni az automatikus csökkentést. Lásd a szivattyú gyártójának adatait is. A Modular-Divicon VITODENS 200-W VIESMANN 19

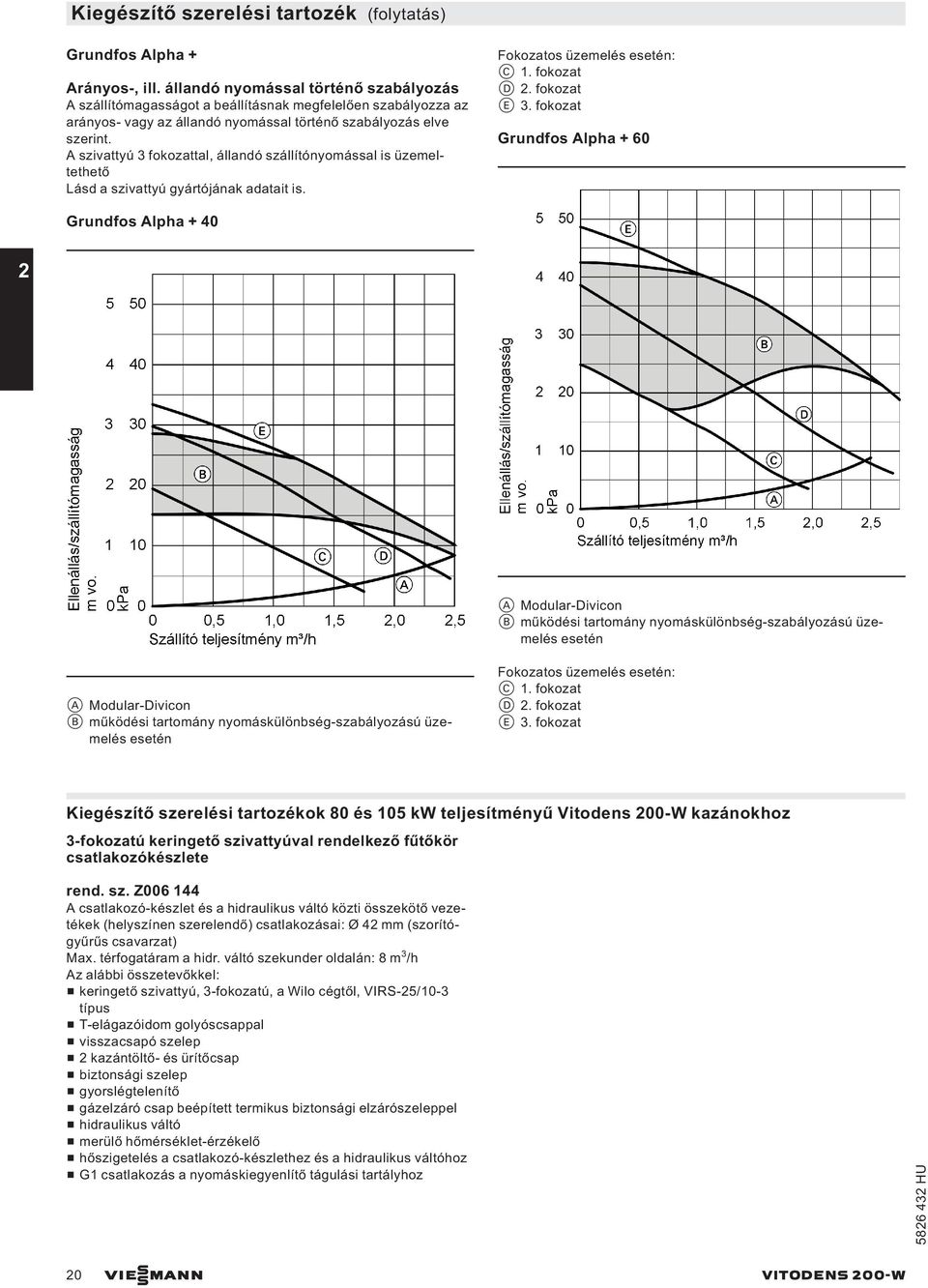

20 Kiegészítő szerelési tartozék (folytatás) Grundfos Alpha + Arányos-, ill. állandó nyomással történő szabályozás A szállítómagasságot a beállításnak megfelelően szabályozza az arányos- vagy az állandó nyomással történő szabályozás elve szerint. A szivattyú 3 fokozattal, állandó szállítónyomással is üzemeltethető Lásd a szivattyú gyártójának adatait is. Fokozatos üzemelés esetén: C 1. fokozat D 2. fokozat E 3. fokozat Grundfos Alpha + 60 Grundfos Alpha A Modular-Divicon B működési tartomány nyomáskülönbség-szabályozású üzemelés esetén A Modular-Divicon B működési tartomány nyomáskülönbség-szabályozású üzemelés esetén Fokozatos üzemelés esetén: C 1. fokozat D 2. fokozat E 3. fokozat Kiegészítő szerelési tartozékok 80 és 105 kw teljesítményű Vitodens 200-W kazánokhoz 3-fokozatú keringető szivattyúval rendelkező fűtőkör csatlakozókészlete rend. sz. Z A csatlakozó-készlet és a hidraulikus váltó közti összekötő vezetékek (helyszínen szerelendő) csatlakozásai: Ø 42 mm (szorítógyűrűs csavarzat) Max. térfogatáram a hidr. váltó szekunder oldalán: 8 m 3 /h Az alábbi összetevőkkel: & keringető szivattyú, 3-fokozatú, a Wilo cégtől, VIRS-25/10-3 típus & T-elágazóidom golyóscsappal & visszacsapó szelep & 2 kazántöltő- ésürítőcsap & biztonsági szelep & gyorslégtelenítő & gázelzáró csap beépített termikus biztonsági elzárószeleppel & hidraulikus váltó & merülő hőmérséklet-érzékelő & hőszigetelés a csatlakozó-készlethez és a hidraulikus váltóhoz & G1 csatlakozás a nyomáskiegyenlítő tágulási tartályhoz 20 VIESMANN VITODENS 200-W

21 Kiegészítő szerelési tartozék (folytatás) Konzol a hidraulikus váltóhoz (a termékkel együtt kell megrendelni) & Padlóra történő szereléshez rend. sz & Falra történő szereléshez rend. sz Csatlakozókészlet tároló-vízmelegítőhöz rend. sz Csatlakozók: Ø 35 mm (szorítógyűrűs csavarzat) Az alábbi összetevőkkel: & csatlakozóvezetékek az előremenőhöz és a visszatérőhöz & tárolóhőmérséklet-érzékelő 2 Szerelési tartozékok többkazános rendszerekhez Hidraulikus kaszkádok Lásd a 26. oldalon. Égéstermék-kaszkád (túlnyomás) Az alábbi összetevőkkel: & visszaáramlás-gátló mindegyik kazánhoz & közös égéstermék-elvezető & végdarab kondenzátum-elvezetéssel és szifonnal & kazán-kódkártya A közös égéstermék-elvezető B visszaáramlás-gátló C végdarab szifonnal & Az égéstermék kaszkádok rendelési számait lásd az érvényes árjegyzékben. VITODENS 200-W VIESMANN 21

22 Tároló-vízmelegítő 3.1 Termékleírás A tároló-vízmelegítő adatait lásd a Vitodens, max. 35 kw tervezési utasításában vagy a külön adatlapokon. Tervezési utasítások 4.1 Felállítás, szerelés 4 Felállítási feltételek a helyiség levegőjétől függő üzemmódhoz (B készüléktípus) (B 23 és B 33 kivitelű készülék) A Vitodens kazánt csak helyiség levegőjétől független üzemmódban szabad felállítani, amennyiben a helyiségben freonszármazék által okozott légszennyeződéssel kell számolni, mint pl. fodrászatokban, nyomdákban, vegyi tisztítókban, laborokban stb. Kétség esetén kérjük, kérje ki írásos szakvéleményünket. A fali készülékeket nem szabad olyan helyiségekben felállítani, amelyekben erős a porképződés. Afűtőhelyiségnek fagyállónak és jól szellőzőnek kell lennie. A felállítási helyiségben gondoskodni kell a kondenzvíz és a biztonsági szelep lefúvató vezetéke számára kialakított lefolyóról. A berendezés max. környezeti hőmérséklete lehetőleg ne haladja mega35 C-t. Garanciális kötelezettségünk nem terjed ki az olyan károkra, amelyeket ezen utasítások figyelembevételének elmulasztása idéz elő. Égést tápláló levegő nyílások 50 kw-ot meghaladó teljes névleges teljesítményű gázkészülékeket csak olyan helyiségben lehet elhelyezni, amely rendelkezik szabadba vezető szellőzőnyílással. A nyílás keresztmetszetének legalább 150 cm 2 -nek kell lennie, és az 50 kw-on túlmenő minden további kw-ra plusz 2 cm 2 -t kell számítani. Ezt a keresztmetszetet legfeljebb 2 nyílásra lehet felosztani (kérjük, vegye figyelembe az országos tűzvédelmi rendeletet és a TRGI pontját). Példa: Vitodens 200-W, 4 60 kw Össz névleges teljesítmény 240 kw 150 cm cm 2 = 530 cm 2 vagy cm 2. Az égést tápláló levegő nyílásoknak min. 530 cm 2 vagy cm 2 nagyságúnak kell lenniük. Többkazános rendszerek túlnyomásos égéstermék elvezető rendszerekkel A túlnyomás alatt lévő közös égéstermék elvezető rendszerre csatlakoztatott Vitodens 200-W többkazános rendszerek a helyiség levegőjétől függő üzemre (B típus) lettek tervezve. További tudnivalókat a Vitodens égéstermék elvezető rendszerek című tervezési segédletében találhat. Felállítási helyiség (50 kw-ig) Megengedett: & gázkészülékek felállítása ugyanazon az emeleten & mellékhelyiségek a helyiség-légtér kapcsolatban (raktár, pince, dolgozószoba stb.) & padlásterek, de csak akkor, ha a kémény magassága eléri a DIN szerinti minimális szintet 4 m a bevezetés felett (vákuumos üzem). Nem megengedett: & lépcsőházakban és közös előterekben; kivétel: alacsony egyés kétlakásos családi házak (a legfelső szinten a padló felső pereme 7 m-nél alacsonyabban van a talajszint felett) & aknaszellőzésű, külső ablak nélküli fürdőszobák vagy WC-k & robbanó vagy gyúlékony anyagok tárolására használt helyiségek & mechanikus módon, vagy a DIN szerinti egyaknás rendszerekkel légtelenített helyiségek. Kérjük, vegye figyelembe az érvényes GMBSZ vonatkozó utasításait. Égéstermék oldali csatlakozás (részletes információkat a Vitodens égéstermék elvezető rendszerek című tervezési segédletben találhat) A kéményhez vezető összekötő darabot a lehető legrövidebbre kell kialakítani. Ezért a Vitodens kazánt olyan közel kell helyezni a kéményhez, amennyire csak lehet. Nem kell betartani különleges érintésvédelmi intézkedéseket és éghető tárgyaktól, pl. bútoroktól, dobozárutól stb. mért meghatározott távolságot. Az égéstermék elvezetés felületi hőmérséklete sehol sem lépi túl a 85 C-ot. Elszívó készülékek Szabadba vezető légelszívó alkalmazása esetén (páraelszívó ernyők, elszívó készülékek, stb.) fokozottan kell ügyelni, hogy az elszívás következtében ne alakulhasson ki vákuum a felállítási helyiségben. Ellenkező esetben a Vitodens készülékkel történő egyidejű üzemeltetéskor az égéstermék visszáramolhat. Amennyiben a vákuum nem kerülhető el, úgy reteszkapcsolót kell beépíteni, a H2-es belső bővítő adapterre történő elektromos csatlakoztatással. Ehhez alkalmazható a H2 belső bővítő adapter (kiegészítő tartozék). Így az égő bekapcsolásakor az elszívó készülékek kikapcsolnak. Felállítási feltételek a helyiség levegőjétől független üzemmódhoz (C készüléktípus) A TRGI 2008 előírás szerint a Vitodens kazán C 13x,C 33x,C 43x,C 53x vagy C 63x típusú készülékként a helyiség levegőjétől független üzemmódban a felállítási helyiség méretétől ésszellőztetésétől függetlenül állítható fel. 22 VIESMANN VITODENS 200-W

23 Tervezési utasítások (folytatás) A felállítás így megengedett pl. tartózkodási helyiségekben és lakószobákban, szellőzetlen mellékhelyiségekben, (felül nyitott) szekrényekben és fülkékben, éghető részektől védő tartott távolság nélkül, vagy akár padlástérben is, az égéstermék-elvezető/ levegő-bevezető rendszer tetőn keresztül történő közvetlen kivezetésével. Mivel a helyiség levegőjétől független üzemben az égéstermék-összekötődarabot égést tápláló levegő járja át (koaxiális cső), nem kell éghető alkatrészektől számított előírt távolságokat betartani (részletes információkat a Vitodens égéstermék elvezető rendszerek című tervezési segédletben találhat). A felállítási helyiségnek fagyásmentesnek kell lennie. A felállítási helyiségben gondoskodni kell a kondenzvíz és a biztonsági szelep lefúvató vezetéke számára kialakított lefolyóról. A helyiség levegőjétől független üzemben nincs szükség az elszívó készülékek (páraelszívó ernyő, stb.) elektromos kikapcsolásra. Garázsban történő felállítás Az esseni Gázhő Intézet vizsgálatai azt bizonyítják, hogy a Vitodens alkalmas garázsban történő felállításra. Garázsban történő felállítás esetén min. 500 mm távolságnak kell lenni a padló és az égő között. A készüléket egy beépítésnél beállítandó kengyellel vagy elhárító szerkezettel kell védeni mechanikus sérülések ellen. A tervezés során kérjük, kérje ki és dokumentálja a területileg illetékes gázszolgáltató írásos szakvéleményét is. A Vitodens üzemeltetése nedves helyiségekben A Vitodens készülékek IP X4 D elektromos védettséggel rendelkeznek, ezért beszerelhetők nedves helyiségekbe (mint pl. fürdőszoba vagy zuhanyozó). A Vitodens nedves helyiségbe történő beépítésekor be kell tartani a VDE 0100 szerinti biztonsági tartományokat és a legkisebb faltávolságokat. A Vitodens 200-W kazánt az 1-es védettségi tartományban lehet beszerelni. Elektromos csatlakozás A hálózati csatlakozással kapcsolatos munkáknál tartsa be a helyi áramszolgáltató vállalat bekötési előírásait és a magyar szabványok erre vonatkozó előírásait! A csatlakozóvezetéket max. 16 A-rel kell biztosítani. A hálózati csatlakozáshoz (230 V~, 50 Hz) rögzített csatlakozót kell alkalmazni. A csatlakozóvezetékeket és a kiegészítő tartozékokat a készülékben lévő sorkapocsra kell csatlakoztatni. Előszereléskor a jelölt tartományban a vezetékeknek min. 800 mm-rel ki kell nyúlniuk a falból (lásd az ábrát): 4 A vonatkoztatási pont a Vitodens felső pereméhez B az elektromos csatlakozóvezetékek tartománya Javasolt vezetékek NYM-J 3 1,5 mm 2 2-erű, árnyékolt min. 0,75 mm 2 4-erű 1,5 mm 2 hálózati vezetékek (kiegészítő tartozék is) cirkulációs szivattyú gyűjtő zavarjelzés H1 vagy H2 külső bővítő adapter külsőhőmérséklet-érzékelő Vitotronic 200-H (LON) bővítőkészlet keverőszeleppel rendelkező fűtőkörhöz (KM- BUS) Vitotrol 100, UTD típus Vitotrol 200 Vitotrol 300 rádió-óra vevő NYM-O 3 x 1,5 mm 2 vagy 3-erű 1,5 mm 2 zöld/sárga ér nélkül Vitotrol 100, UTD-RF típus Vitotrol 100, UTA típus VITODENS 200-W VIESMANN 23

24 Tervezési utasítások (folytatás) Reteszkapcsoló Reteszelést kell alkalmazni a helyiség levegőjétől függő üzemben, ha az azonos légtérben elszívó készülék (pl. páraelszívó ernyő) található. Ehhez alkalmazható a H2 belső bővítő adapter (kiegészítő tartozék).ezazégő bekapcsolásakor az elszívó készülékeket kikapcsolja. A kiegészítő tartozékok hálózati csatlakoztatása A kiegészítő tartozékok hálózati csatlakoztatását közvetlenül a szabályozón is el lehet végezni. Ezt a csatlakozást a berendezéskapcsolóval lehet működtetni (max. 4 A). Nedves helyiségben történő felállítás esetén a kiegészítő tartozékok hálózati csatlakoztatása nem történhet a szabályozón. Gáz oldali csatlakozás A gázoldali csatlakoztatást és a készülék bekötését csak az érvényes jogszabályok alapján feljogosított gázszerelő végezheti el. A gázcsatlakozást az érvényes GMBSZ szerint kell méretezni és létrehozni. A maximális gázoldali ellenőrző nyomás (próbanyomás): 150 mbar. Tapasztalataink alapján javasoljuk, hogy szereljen be egy gázszűrőt a csatlakozóvezetékbe. Termikus biztonsági elzárószelep A tüzelési rendelet 4. -ának 5. bekezdése értelmében a gáztüzelő berendezésekbe vagy a gázvezetékekbe közvetlenül a gáztüzelő berendezés elé be kell szerelni egy termikus elzáróberendezést, amely 100 ºC feletti külső hőmérséklet esetén elzárja a gázbevezetést. Ezeknek a szelepeknek azután 650 ºC-ig terjedő hőmérsékletig legalább 30 percre meg kell szakítaniuk a gázbevezetést. Ennek célja a robbanékony gázkeverékek képződésének megakadályozása tűz esetén. A Vitodens kazánnal együtt szállított gázelzáró csapok rendelkeznek beépített termikus biztonsági elzárószelepekkel. A gázáramlásőr méretezése A Vitodens névleges teljesítmény-tartománya Gázáramlásőr gázfajta kw H földgáz S földgáz 17,0-45,0 GS 10 GS 10 17,0-60,0 GS 16 GS 16 30,0-80,0 GS 16 GS 16 30,0-105,0 GS 16 GS 16 4 Szerelési távolságok Tartsa be a Vitodens, ill. a tároló-vízmelegítő előtt a 700 mm-es távolságot a karbantartási munkálatokhoz. A Vitodens kazán mellett jobbra és balra nem kell hagyni szabad területet a karbantartáshoz. 24 VIESMANN VITODENS 200-W

25 Tervezési utasítások (folytatás) Előszerelés a Vitodens 200-W közvetlenül a falra történő szereléséhez A Vitodens 200-W kazánnal egy sablont is szállítunk, amelynek segítségével a falon be lehet jelölni a fali tartó csavarjainak és az égéstermékcsőnek a helyét. Afűtőkörök és a tároló-vízmelegítő csatlakoztatásához csatlakozókészleteket kell a készülékkel együtt rendelni. 4 A vonatkoztatási pont a Vitodens felső pereméhez B a Vitodens szerelési sablonja C az elektromos csatlakozóvezetékek tartománya. A vezetékeknek kb mm-re kell kinyúlniuk a falból. D javasolt méret & egykazános rendszer: 1975 mm & többkazános rendszer: 1700 mm E fali tartó F a kész padló felső pereme Falon kívül történő szerelés falon kívüli szerelőkerettel (egykazános rendszer) A Vitodens kazánt fel lehet szerelni a falon kívüli szerelőkeretre. A szállított konzol nem kerül felhasználásra. VITODENS 200-W VIESMANN 25

26 Tervezési utasítások (folytatás) A többkazános rendszer előszerelése Hidraulikus kaszkád a falra történő szereléshez és a falon kívül történő szereléshez Előremenő- és visszatérő gyűjtő hidraulikus váltóval 2-4 sorban felállított fűtőkazánból vagy 4 blokkban felállított fűtőkazánból álló többkazános rendszerekhez. A fűtőköri csatlakozók jobb vagy bal oldalra is kerülhetnek. 4 Az ábrán nem szerepelnek a készülékkel együtt szállított hőszigetelések A merülőhüvely az előremenő hőmérséklet-érzékelőhöz B légtelenítés C csatlakozó kiegészítő tartozék keringető szivattyúval HR fűtési visszatérő HV fűtési előremenő Fűtőkazán Mennyiség 2x45 kw 2x80 kw 3x45 kw 3x80 kw 4x105 kw (2x2) 45 kw* 1 (2x2) 80 kw* 1 2x60 kw 2x105 kw 3x60 kw 3x105 kw (2x2) 60 kw* 1 (2x2) 105 kw* 1 Fűtőköri csatlakozás R 2 PN6/DN Fűtőkazán csatlakozás G 1¼ 2 1¼ 2 2 1¼ 2 Max. térfogatáram m 3 /h 6,9 12,1 10,3 18,1 24,1 13,8 24,1 Méretek a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm *1 Felállítás blokkban 26 VIESMANN VITODENS 200-W

27 Tervezési utasítások (folytatás) Felállítás sorban közvetlen falra szerelés 4 Az ábrán nem szerepelnek a készülékkel együtt szállított hőszigetelések A égéstermék-kaszkád B Vitodens C Vitotronic 300-K (igény szerint jobb vagy bal oldalon felszerelhető afalra) A BUS-vezetékek (helyszínen szerelendő) együttes hossza nem haladhatja meg az 50 métert. A közös égéstermék elvezetés (kaszkád) adatait lásd a 21. oldalon és az égéstermék elvezető rendszerek tervezési segédletben. D hidraulikus kaszkád rendszer HR fűtési visszatérő HV fűtési előremenő A hidraulikus kaszkád rendszerre vonatkozó további adatokat lásd a 26. oldalon. Afűtőkazánok száma 2x45 kw 2x80 kw 3x45 kw 3x80 kw 4x105 kw 2x60 kw 2x105 kw 3x60 kw 3x105 kw a mm b mm c mm d mm e mm A többkazános rendszer szállítási terjedelme & Vitodens 200-W (2-4 fűtőkazán) & Vitotronic 300-K kaszkádszabályozó & kaszkád kommunikációs modul minden fűtőkazánhoz & a hidraulikus váltó merülő hőmérséklet-érzékelője & hidraulikus kaszkádrendszer hidraulikus váltóval és hőszigeteléssel & csatlakozó kiegészítő tartozék keringető szivattyúkkal (3-fokozatú) és hőszigeteléssel VITODENS 200-W VIESMANN 27

28 Tervezési utasítások (folytatás) Felállítás sorban falon kívüli szerelőkerettel 4 Az ábrán nem szerepelnek a készülékkel együtt szállított hőszigetelések A égéstermék-kaszkád B mennyezeti rögzítés C Vitodens D Vitotronic 300-K (jobb vagy bal oldalon szerelhető) A BUS-vezetékek (helyszínen szerelendő) együttes hossza nem haladhatja meg az 50 métert. A közös égéstermék elvezetés (kaszkád) adatait lásd a 21. oldalon és az égéstermék elvezető rendszerek tervezési segédletben. E falon kívüli szerelőkeret F hidraulikus kaszkád rendszer HR fűtési visszatérő HV fűtési előremenő A hidraulikus kaszkád rendszerre vonatkozó további adatokat lásd a 26. oldalon. Afűtőkazánok száma 2x45 kw 2x80 kw 3x45 kw 3x80 kw 4x105 kw 2x60 kw 2x105 kw 3x60 kw 3x105 kw a mm b mm c mm d mm A többkazános rendszer szállítási terjedelme & Vitodens 200-W (2-4 fűtőkazán) & Vitotronic 300-K kaszkádszabályozó & kaszkád kommunikációs modul minden fűtőkazánhoz & a hidraulikus váltó merülő hőmérséklet-érzékelője & falon kívüli szerelőkeret mennyezeti rögzítéssel & hidraulikus kaszkádrendszer hidraulikus váltóval és hőszigeteléssel & csatlakozó kiegészítő tartozék keringető szivattyúkkal (3-fokozatú) és hőszigeteléssel 28 VIESMANN VITODENS 200-W

29 Tervezési utasítások (folytatás) Felállítás blokkban szabad szerelés a helyiségben 4 Az ábrán nem szerepelnek a készülékkel együtt szállított hőszigetelések A égéstermék-kaszkád B mennyezeti rögzítés C Vitodens D Vitotronic 300-K (jobb vagy bal oldalon szerelhető) A BUS-vezetékek (helyszínen szerelendő) együttes hossza nem haladhatja meg az 50 métert. A közös égéstermék elvezetés (kaszkád) adatait lásd a 21. oldalon és az égéstermék elvezető rendszerek tervezési segédletben. A hidraulikus kaszkád rendszerre vonatkozó további adatokat lásd a 26. oldalon. Fűtőkazán 4x45 kw 4x80 kw 4x60 kw 4x105 kw a mm b mm c mm E szerelőkeret F hidraulikus kaszkád rendszer HR fűtési visszatérő HV fűtési előremenő A többkazános rendszer szállítási terjedelme & Vitodens 200-W (4 fűtőkazán) & Vitotronic 300-K kaszkádszabályozó & kaszkád kommunikációs modul minden fűtőkazánhoz & a hidraulikus váltó merülő hőmérséklet-érzékelője & hidraulikus kaszkád hidraulikus váltóval hőszigetelés szerelőkeret mennyezeti rögzítés & csatlakozó kiegészítő tartozék keringető szivattyúkkal (3-fokozatú) és hőszigeteléssel VITODENS 200-W VIESMANN 29

30 Tervezési utasítások (folytatás) 4.2 Kondenzvíz-csatlakozás A kondenzvíz-lefolyóvezetéket folyamatos lejtéssel építse ki. Az égéstermék-berendezésben keletkező kondenzvizet (amennyiben van lefolyó) a fűtőkazánban keletkező kondenzvízzel együtt közvetlenül vagy (amennyiben szükséges) a semlegesítő berendezésen (tartozék) keresztül a szennyvízhálózatba kell vezetni. Fontos tudnivaló! A szifon és a semlegesítő berendezés között gondoskodni kell megfelelő csőszellőztetésről. 4 Vitodens 200-W, 45 és 60 kw A lefolyótömlő (a Vitodens szállítási terjedelme tartalmazza) B lefolyótölcsér-készlet (kiegészítő tartozék) Vitodens 200-W, 80 és 105 kw A lefolyótömlő (a Vitodens szállítási terjedelme tartalmazza) B lefolyótölcsér-készlet (kiegészítő tartozék) Kondenzvíz-elvezetés és semlegesítés Afűtőüzem alatt a kondenzációs kazánban és az égéstermékcsőben keletkező kondenzvizet előírásszerűen kell elvezetni. Gáztüzelés esetén a kondenzvíz ph-értéke 4 és 5 között változik. A csatorna-csatlakozásba történő kondenzvíz-elvezetésnek láthatónak kell lennie. A vezetéket lejtéssel kell létrehozni és el kell látni bűzelzáróval valamint próbavételhez szükséges megfelelő berendezésekkel. Kondenzvíz-elvezetés kivitelezéséhez kizárólag korrózióálló anyagokat szabad alkalmazni (pl. szövetbetétes tömlő). Ezen kívül nem szabad horganyzott vagy réztartalmú anyagokat alkalmazni a csövekhez, összekötő darabokhoz stb. A kondenzvíz-elvezetésnél egy szifon van beszerelve az égéstermék kilépésének megakadályozására. Az adott helyi szennyvízszabályzatok és/vagy különleges műszaki adottságok szükségessé tehetik a fent említett munkalapoktól eltérő kiviteleket is. Célszerű a beszerelés előtt időben felvenni a kapcsolatot a szennyvízre vonatkozó kérdésekért felelős önkormányzati szervekkel és tájékozódni a helyi rendeletekről. & PVC-csövek & PE-HD-csövek & PP-csövek & ABS/ASA-csövek & rozsdamentes acélcsövek & boroszilikát-csövek Gáztüzelésből származó kondenzvíz 200 kw tüzelési teljesítményig 200 kw-ig terjedő névleges teljesítményű gázüzemű kondenzációs kazánokból a kondenzvizet rendszerint semlegesítés nélkül is el szabad vezetni a nyilvános szennyvízcsatorna-hálózatba. Figyelembe kell venni, hogy a háztartási víztelenítő rendszerek olyan anyagokból állnak, amelyek ellenállóak savas kondenzvízzel szemben. Ezek a következők lehetnek: & kőagyagcsövek & kemény-pvc-csövek 30 VIESMANN VITODENS 200-W

31 Tervezési utasítások (folytatás) Semlegesítő berendezés A csatorna-csatlakozásba történő kondenzvíz-elvezetésnek láthatónak kell lennie. Az elvezetést lejtéssel kell létrehozni és el kell látni csatorna oldali szagelzáróval, valamint a próbavétel lehetőségének adottnak kell lennie. Amennyiben a Vitodens beépítése a szennyvíz-visszatorlódási szint alatt történik, akkor egy kondenzvíz-emelőszivattyút kell alkalmazni. A kondenzvíz-emelőszivattyút kiegészítő tartozékként szállítjuk (lásd a Vitoset árjegyzéket). A semlegesítő szer felhasználási mennyisége a berendezés üzemmódjától függ, ezért az első üzemelési évben a szükséges pótmennyiséget többszöri ellenőrzéssel kell meghatározni. Előfordulhat, hogy az egyszeri feltöltés egy évnél tovább elegendő. Semlegesítő berendezés45és60kwteljesítményű egykazános berendezésekhez rend. sz A kondenzvíz-elvezetés B semlegesítő berendezés C szellőzés a tetőn keresztül A Vitodens kazánokat (szükség esetén) külön semlegesítő berendezéssel (kiegészítő tartozék) szállítjuk. A lecsapódó kondenzvíz a semlegesítő berendezésbe kerül, amely alkalmassá teszi a vizet a szennyvízhálózatba történő bevezetésre. 4 Semlegesítő berendezés80és105kwteljesítményű egykazános berendezésekhez és többkazános berendezésekhez rend. sz A beömlés (DN 20) B lefolyás (DN 20) Kondenzátum-átemelő berendezés Lásd a Vitoset árjegyzékét 4.3 Hidraulikus csatlakozás Általános tudnivalók Afűtési rendszer méretezése A Viessmann kondenzációs kazánok alapvetően minden szivattyús melegvízfűtési rendszerben (zárt rendszerek) alkalmazhatók. A beépített keringető szivattyút tartalmazó csatlakozó-készlet kiegészítő tartozékként kapható. Minimális rendszernyomás 1,0 bar. A kazánvíz-hőmérséklet 82 ºC-ra van korlátozva. Annak érdekében, hogy az elosztási veszteség alacsony maradjon, azt ajánljuk, hogy a hőelosztó rendszert max. 70 ºC-os előremenő hőmérsékletre állítsa be. VITODENS 200-W VIESMANN 31

32 4 Tervezési utasítások (folytatás) Vegyi korróziógátló szerek A szabályszerűen felszerelt és üzemeltetett zárt fűtési rendszerekben rendszerint nem lép fel korrózió. Ne használjon vegyi korróziógátló szereket. Egyes műanyagcső-gyártók ajánlják a vegyi adalékszerek alkalmazását. Ebben az esetben csak olyan fűtéstechnikai szakkereskedésben kínált korróziógátló szereket szabad használni, amelyek megengedettek szimplafalú hőcserélős (átfolyó vízmelegítő vagy tároló-vízmelegítő) használati melegvíz készítő fűtőkazánokhoz. Ehhez vegye figyelembe a VDI 2035 sz. irányelvét. Fűtőkörök Műanyagcsöves fűtési rendszereknél javasoljuk a diffúzióálló csövek alkalmazását, hogy megakadályozható legyen az oxigén bediffundálása a csőfalakon keresztül. Oxigéndiffúzióval szemben nem tömör műanyag csöveket (DIN 4726) tartalmazó fűtési rendszerek esetén szét kell választani a rendszereket. Erre a célra külön hőcserélőket szállítunk. Padlófűtésekbe és nagy víztartalmú rendszerekbe ajánlatos iszapleválasztót beépíteni; lásd a Viessmann Vitoset árjegyzékét. Padlófűtéseket és nagyon nagy víztartalmú fűtőköröket (>15 l/kw) kondenzációs kazánok esetén is 3-járatú keverőszeleppel kell a fűtőkazánhoz csatlakoztatni; lásd a Padlófűtések szabályozása tervezési segédletet, ill. az alkalmazási példákat. A padlófűtési kör előremenőjébe felsőhőmérséklet-határolás céljából hőmérsékletőrt kell beépíteni. Kizárólag használati melegvíz készítésre szolgáló üzemelés Amennyiben a 80 és 105 kw teljesítményű Vitodens kazánt alkalmazza használati melegvíz készítésre, akkor a tároló-vízmelegítőt a hidraulikus váltó mögé kell csatlakoztatni. Műanyag csőrendszerek fűtőtestekhez Fűtőtestekkel ellátott fűtőkörök számára kifejlesztett műanyag csőrendszerek esetén is javasoljuk hőmérsékletőr alkalmazásáta felsőhőmérséklet határolására. Biztonsági szelep A biztonsági szelepet a fűtőkör csatlakozó-készlet tartalmazza (kiegészítő tartozék) (nyitónyomás 4 bar). A lefúvató vezetéket az MSZ EN szerint egy lefolyótölcsérbe kell bevezetni (a lefolyótölcsér-készlet kiegészítő tartozékként szállítható). A lefolyótölcsérbe egy szagelzáró szifon van beépítve. Vízhiány-biztosító Az MSZ EN szerint a max. 300 kw teljesítményű fűtőkazánoknál el lehet tekinteni a szükséges vízhiánybiztosítótól, ha gondoskodtak róla, hogy vízhiány esetén sem léphet fel meg nem engedett felmelegedés. A Viessmann Vitodens készülékek fel vannak szerelve vízhiánybiztosítóval (szárazjárat elleni védelem). Vizsgálatok bizonyítják, hogy a fűtési rendszerben keletkező esetleges szivárgás következtében fellépő vízhiány és egyidejű égőüzem esetén mindennemű külön intézkedés nélkül kikapcsol az égő, mielőtt meg nem engedett mértékben felmelegedhetne a fűtőkazán vagy az égéstermék-berendezés. Tetőtéri hőközpont A Vitodens tetőtéri hőközpontban való alkalmazása esetén nincs szükség a DVGW által előírt vízhiánybiztosító beépítésére. A Vitodens kondenzációs kazánok biztosítva vannak az MSZ EN szerint vízhiány ellen. Vízminőség/fagyvédelem Nem megfelelő töltő- és pótvíz lerakódásokhoz, korrózióhoz és a fűtőkazán károsodásához vezethet. Afűtővíz, beleértve a töltő- és pótvizet is, minőségét és mennyiségét a sz. VDI irányelv határozza meg. & Feltöltés előtt alaposan öblítse ki a fűtési rendszert. & Kizárólag ivóvíz minőségű vizet töltsön be. & Az alábbi értékeknél nagyobb vízkeménységű töltővizet lágyítani kell, pl. a fűtővízhez való vízlágyító kisberendezés segítségével (lásd a Viessmann Vitoset árjegyzékét): Vitodens 45 kw-ig: 16,8 dh (3,0 mol/m 3 ) Vitodens 60 kw-tól és többkazános rendszerek 200 kw-ig: 11,2 dh (2,0 mol/m 3 ) 200 kw feletti többkazános rendszerek: 8,4 dh (1,5 mol/m 3 ) & Atöltővízhez fűtési rendszerekhez alkalmas fagyálló szert lehet adagolni. A fagyálló szerek gyártójának tanúsítania kell az alkalmasságot, máskülönben sérülhetnek a tömítések és a membránok, valamint fűtési üzemben zajok léphetnek fel. Az ebből eredő károkért és következményekért a Viessmann cég nem vállal garanciát. & Az első felfűtéskor valamint 20 liter/kw térfogatot meghaladó rendszerek esetén a VDI 2035 előírást kell figyelembe venni. Szerelési példák A Vitodens 200-W szerelési példáit lásd a Rendszerpéldák nyomtatványban. Tágulási tartályok Az MSZ EN szerint a vízfűtési rendszereket fel kell szerelni nyomáskiegyenlítő tágulási tartállyal. A beszerelendő tágulási tartály mérete a fűtőberendezés adataitól függ, és minden esetben ellenőrizni kell. Hidraulikus váltó Alkalmazás A berendezés-hidraulika tervezésének szabályai: & A 80 és 105 kw teljesítményű Vitodens 200-W kazán egykazános rendszerként történő alkalmazása esetén a kazánnal együtt meg kell rendelni a hidraulikus váltót tartalmazó csatlakozókészletet. & Vitodens 200-W kazánt tartalmazó többkazános rendszerek esetén mindig kell hidraulikus váltót alkalmazni. & A hidraulikus váltó kiegyenlítésekor a készülék oldali térfogatáramot kb %-kal kisebbre kell beállítani, mint a berendezés oldali térfogatáramot (visszatérő hőmérséklet csökkentés). & A hidraulikus váltót a teljes rendszerben fellépő max. térfogatáramra kell beállítani. A hidraulikus váltó szétkapcsolja a hőfejlesztő kört (kazánkör) és az utánkapcsolt fűtőköröket. Ha a max. térfogatáram meghaladja az alábbi táblázatban lévő értékeket, akkor 45 és 60 kw teljesítményű Vitodens 200 esetén is mindenképpen kell alkalmazni hidraulikus váltót. 32 VIESMANN VITODENS 200-W
