1 Budapesti Műszaki és Gazdaságtudományi Egyetem Anyagmozgatási és Logisztikai Rendszerek Tanszék Közlekedési pályák Vasúti pálya építése és fenntartása Budapest, 2017.

2 TARTALOMJEGYZÉK Vasúti pálya szerkezete ágyazat, keresztaljak vágány kialakítása, sín leerősítések monolit vasbeton pályalemez Pályafelügyelet pályafenntartás szintek pálya, űrszelvény tisztítása pályadiagnosztika (módszerek, eszközök) síndiagnosztika műszerei pályafelügyeleti mérőkocsi Vasútépítés és fenntartás gépei ( rendszerezés ) Kis munkagépek (javítási munkákhoz) Ágyazat felújítás műveletek, gépek ágyazatrendezők aláverőgépek ágyazat rosta működési elve Vágányszabályzó szerelvény, vágány-szint mérés Ágyazat újrahasznosítás géplánc részegységek Vágánycserélő technológia (videó: MATISA p95)

3 Áthullott anyag, tömeg% Vasúti pálya szerkezete Felépítmény vasúti keresztalj sín ágyazat Alépítmény Ágyazat: Vasúti keresztalj: koronaszélesség zúzottkő 200 km/óra felett gyakorlatilag nem alkalmazható (nagyon gyakori pályafenntartási munkákat igényelne) városi pályáknál (pl. villamos) közúti forgalomtól elzárt pályát kell kiépíteni szilárd, teherhordó betonlemez sín alátámasztása egyedileg (keresztaljakhoz) folytonosan (betonlemezen kialakított bordákhoz) szerkezete helyszínen gyártott monolit vasbeton pályalemez (készítése betonfiniserrel) előregyártott vasbeton elemekből összeszerelt pályalemez vasúti talpfa előregyártott feszítettbeton alj Alsó határgörbe Felső határgörbe Szita résnyílása (lg lépték), mm Zúzottkő ágyazat szabványos szemeloszlása

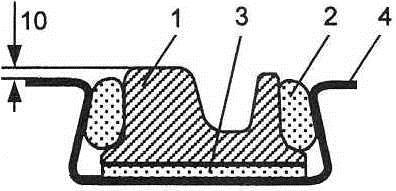

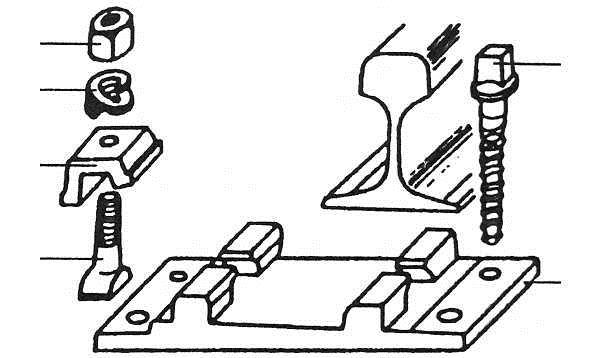

4 Vágány kialakítása, sínleerősítések A. talpfához B. beton aljhoz C. GEO sínleerősítés sínszál 2. talpfa 3. rugalmas sínszeg 4. alátétlemez 5. feszítettbeton alj 6. gumilemez alátét 7. lefogó csavar 8. lefogó elem 9. csavaranya 10. biztosítógyűrű 11. szorítólemez 12. szorítócsavar 13. bordás alátétlemez 14. lapos vállú síncsavar C. Nagypanelos villamos pálya szerkezete 1. tömbsín 2. szorítógumi 3. gumialátét 4. acél profillemez

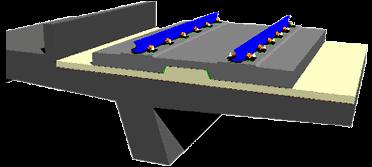

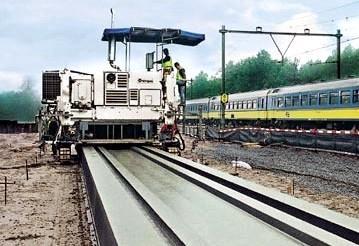

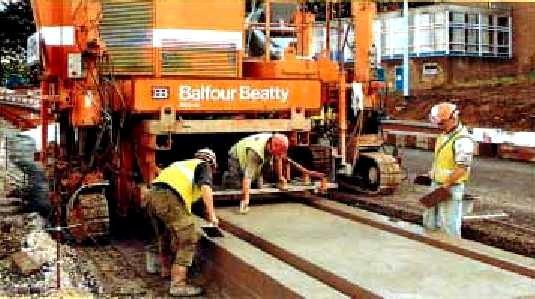

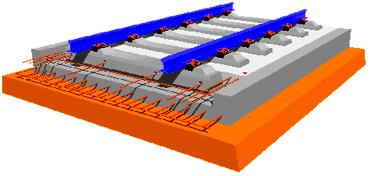

5 Vasbeton pályalemezek A. Kiöntött keresztaljas (két-blokkos kivitel) pályalemez B. Összevasalt, kiöntött keresztaljas pályalemez C. Hosszbordás, gyepesített pályalemez D. Vasúti híd pályalemeze Monolit vasbeton pályalemez készítése betonfiniserrel

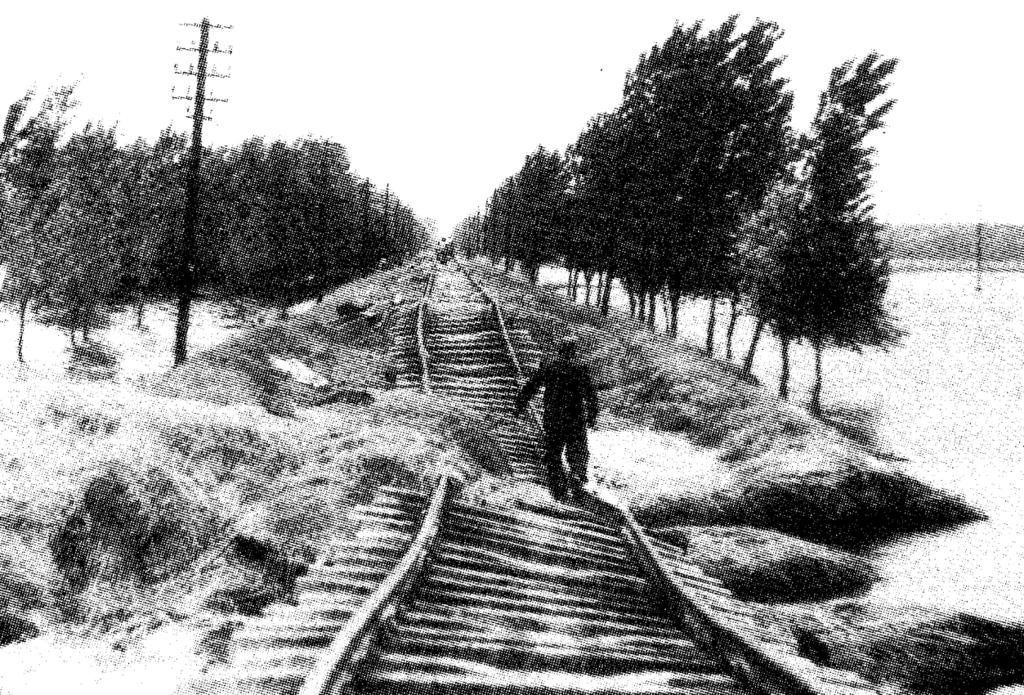

6 Vasúti pályafelügyelet Mérethatárokra vonatkozó előírás tűréshatár rendszere Jel, megnevezés A. Építési B. Fenntartási C. Intézkedési D. Üzembeszüntetési Értelmezés A vágány építését követő műszaki átadási- és használatbavételi mérésekre vonatkozó megengedett méreteltérések A fenntartási és javítási munkák minősítésére előírt mérethatárok Közvetlen intézkedést (soron kívüli felülvizsgálat, sebesség-korlátozás, azonnali javítás) igénylő hibák határértéke Az a mérethatár, melynek túllépése esetén a vágányon a forgalom azonnal felfüggesztendő Vasúti pályafenntartás szintjei Tisztítás Karbantartás, Felújítás Rekonstrukciós javítás munkák

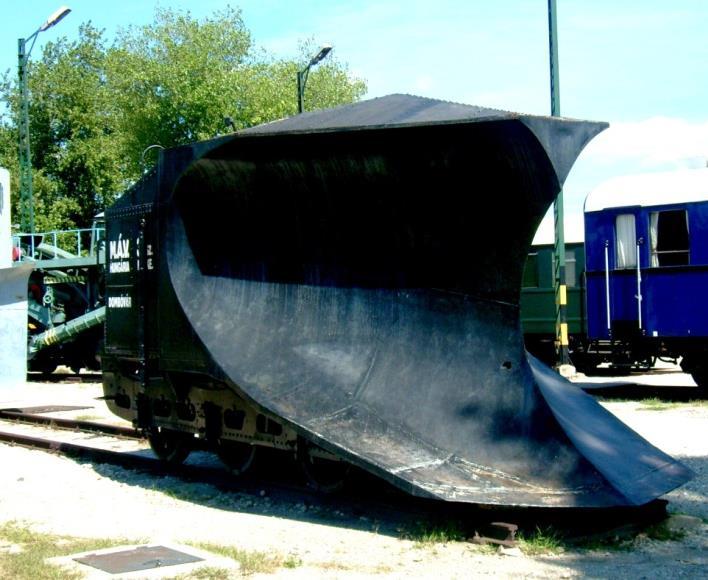

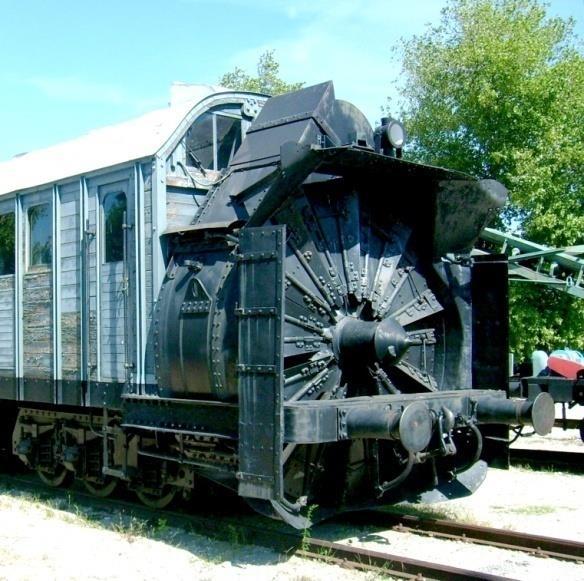

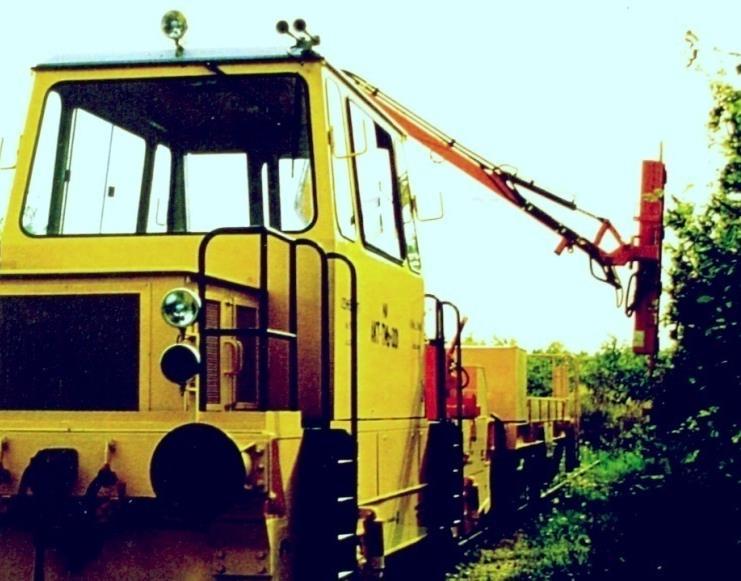

7 Pálya tisztítás berendezései pálya takarítás (seprőgép, szemétfelszedő) űrszelvény karbantartás (gallyazó, fűnyíró) hómentesítés (hótoló, hómaró, hóolvasztó) Önjáró, vasúti takarítógép Kézi vezetésű szemétfelszedő Űrszelvény gallyazó szerelvény Muzeális vasúti hókotrók

8 Pályadiagnosztika Vágánygeometria mérése Síndiagnosztika Alépítmény vizsgálata Kitérők vizsgálata Fekszint torzulás (függ. irányban) Iránytorzulás (keresztirányú vágányhibák) Síktorzulás (a vágány síkjának elfordulása, vagy elcsavarodása) Sínszálak belső hibáinak ultrahangos vizsgálata Sínprofil hibák (magassági és oldalkopás) mérése Sínfeszültség mérés Sínfelület hullámosságának mérése Űrszelvény ellenőrzése Vasúti műtárgyak (hidak, alagutak) és egyéb létesítmények vizsgálata A. Kézi mozgatású vágánygeometria vizsgáló mérőkészülék - elektromechanikai mérőrendszer - számítógépes adatfeldolgozás B. Síndiagnosztikai mérővonat C. Egyenességmérő készülék Mérőrendszer részei: - ultrahangos anyagvizsgálat - sínprofil mérő rendszer - sín hullámosság mérő-rendszer Részei: mérőgerenda, a gerendában ütemesen mozgó mágneses mérőszonda, kézi számítógép, adatfeldolgozó szoftver

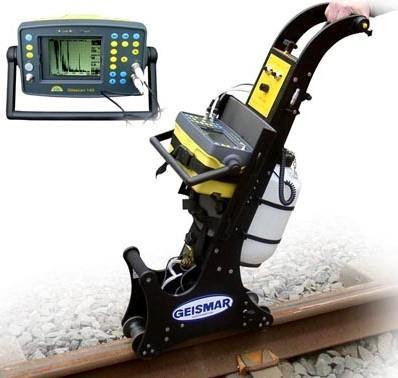

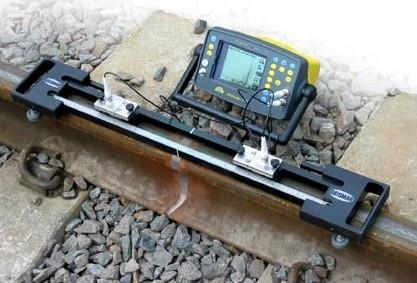

9 Síndiagnosztika - műszerek Hegesztés ellenőrzés Hordozható műszer Sínvizsgáló mérőkocsi Kézi vezetésű sínvizsgáló

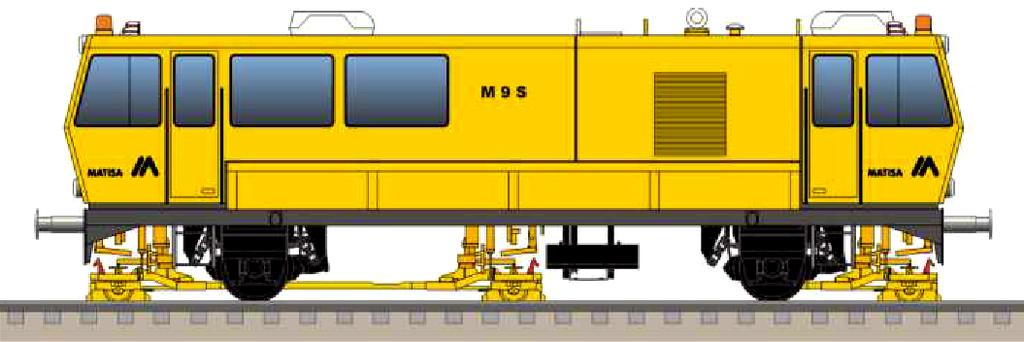

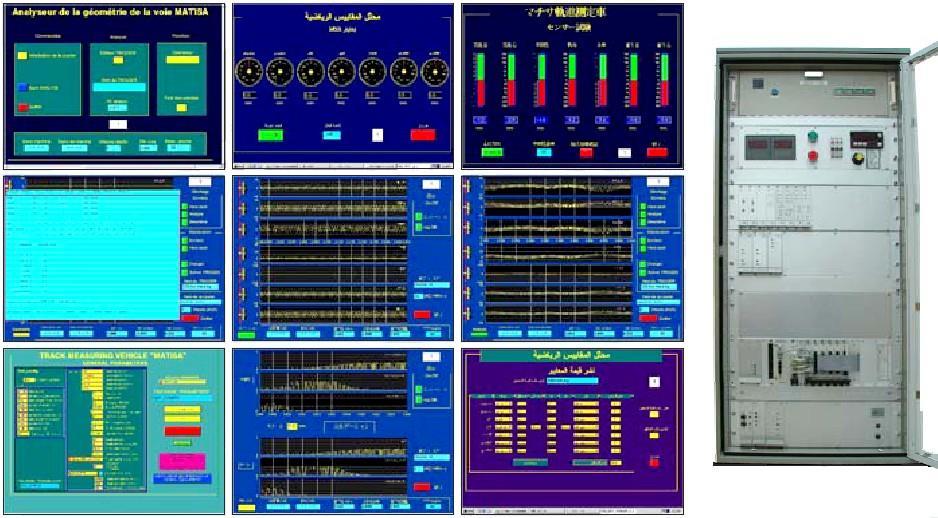

10 Pályafelügyeleti mérőkocsi

11 Vasútépítés és fenntartás gépei Kis munkagépek Aljfúró Ágyazattömörítő gépek Sín- és sínmező mozgató gépek Speciális munkagépek Vágánykiemelő Pályafenntartási vontatók és járművek Sínfúró Sínfűrész Síncsavar behajtó Sínvágó Sínköszörű Motoros aláverőkalapács Aláverőgépek Kitérő aláverők Ágyazatszél és aljköz tömörítők Rázó-tömőrítők Vágánystabilizátorok Bontó- és fektető daruk Kötőállomási darucsoportok Kézi portáldaruk Sínszállító kisdarus kocsik Aljcserélő Kitérő cserélő Síncsavarozó Hóolvasztó Áramfejlesztő Univerzális pályafenntartó gépek Önjáró darus kocsik Felügyeleti járművek Motorkocsik Pályafenntartási- építési szerelvények Ágyazatmegmunkáló gépek Ágyazatrostáló Ágyazatrendező Ágyazatkotró Vágányszabályzó gépek Vágányirányító Szintező- aláverő Vágány szabályzó Kitérő szabályzó Sínhegesztő gépek Ellenállás hegesztők Sínhegesztő aggregátok Sínáthelyezők Varrat megmunkálók Pályafelügyeleti mérőkocsik Önjáró mérőkocsik Ultrahangos sínvizsgáló Űrszelvény ellenőrző jármű Hídvizsgáló daruskocsi Gyomirtó Hó- és szemétfelszedő Sínszállító Sínmező szállító Zúzottkő szállító Különböző munkagépek szállítására szolgáló vasútikocsik

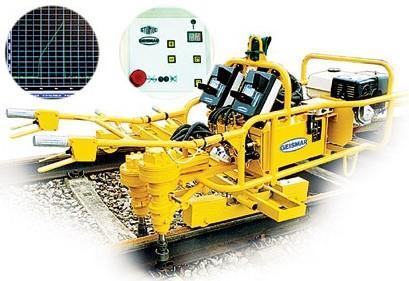

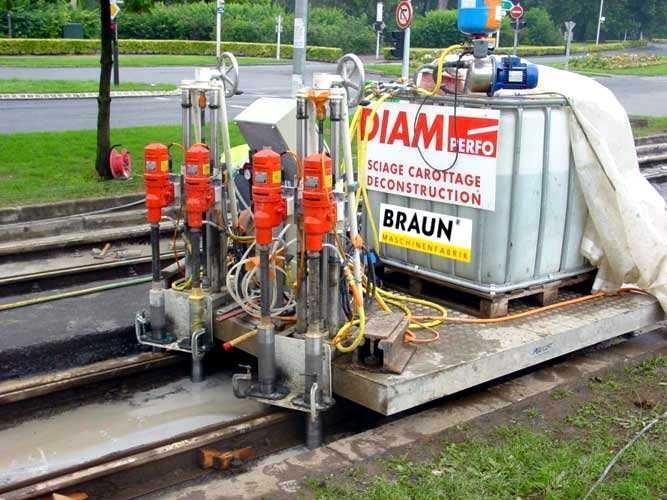

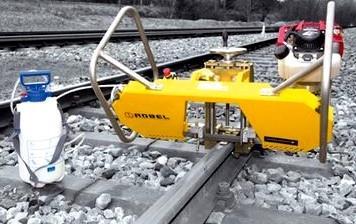

12 Kisgépek Kétfejes csavarozó Sínhajlító Kézi sínemelő Sínmaró Betonalj-fúró (4 fejes) Láncos sínfűrész)

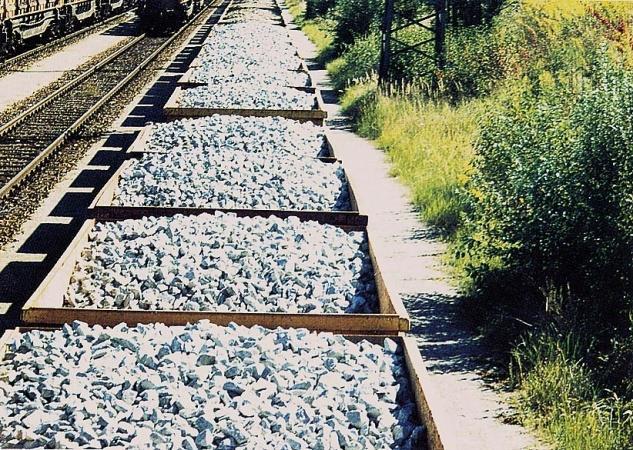

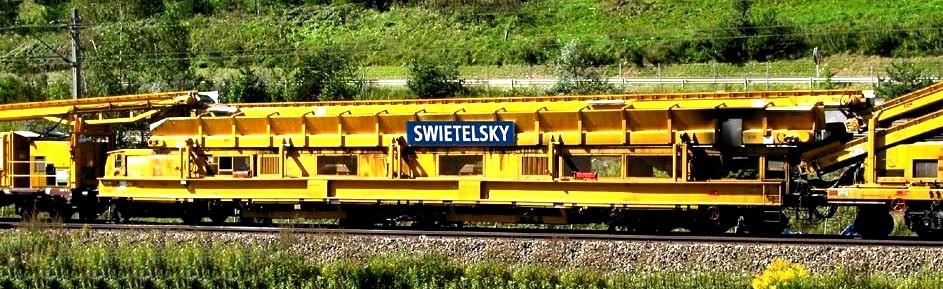

13 Műveletek és gépeik: Ágyazat megmunkálás és fenntartás gépei Szállítás önürítős tartálykocsi konténerek Felszedés, lerakás vasúti kotrógép ágyazatkotró szerelvény ágyazatrendező szerelvény Tisztítás ágyazatrostáló szerelvény Tömörítés felületi vibrátorok (széleken, aljközökben) aláverőgép (keresztaljak alatt) Vasúti kotrógép Önürítős tartálykocsik az anyagfeladó és -kihordó szállítószalagokkal Ágyazati anyag tároló konténerek

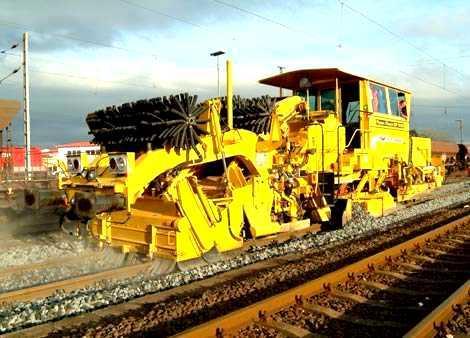

14 Ágyazatrendező A berendezéssel elvégezhető ágyazatrendezési munkák változatai: 4 1. motor 2. tartály 3. szállítószalag 4. központi fék 5. távolságmérő 6. hajtott tengely 7. oldaleke 8. terelőlemezek 9. központi eke 10. tisztító kefe 11. vontatott tengely MATISA R 24 E (munka közben) PLASSER SSP 110

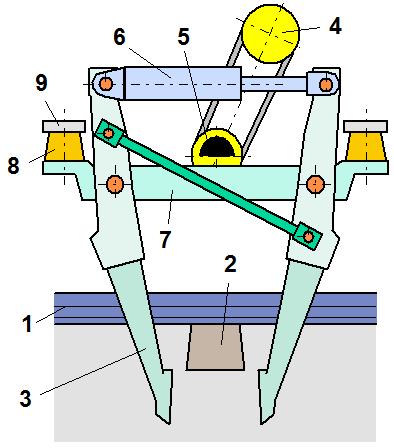

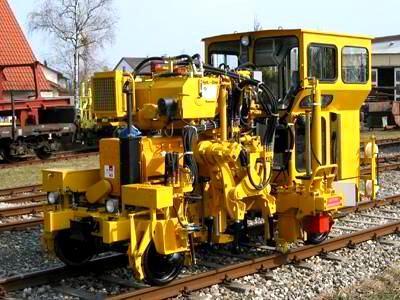

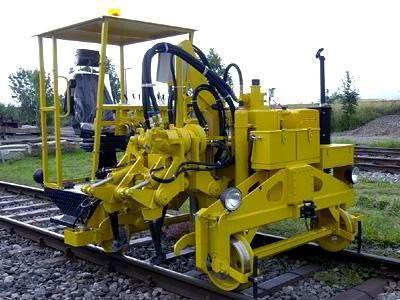

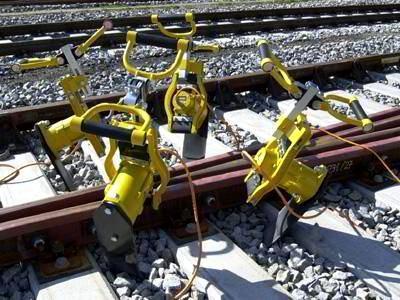

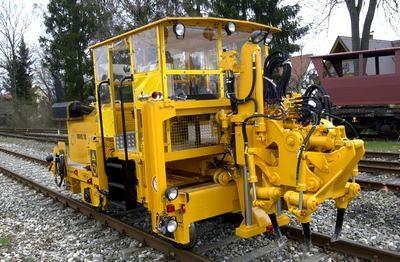

15 Aláverőgépek 1. sínszál 2. aljzat 3. aláverő kalapács 4. ékszíjhajtás 5. gerjesztőegység 6. hidr. munkahenger 7. gépváz 8. gumirugó 9. gép vázszerkezete Aláverőgép működési elve Egykaros, aláverő kisgépek (munkavégzéshez előkészítve) Önjáró, egy- és kétoldalas aláverőgépek (javítási munkákhoz)

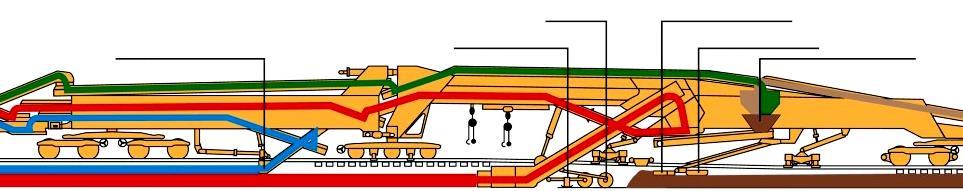

16 Ágyazatrostáló szerelvény Ágyazatrostáló működési vázlata Jelölés: Szennyezett ágyazat Tisztított ágyazat Szennyeződés 1. vontató szerelvény 2. kaparószalag 3. felhordó szállítószalag 4. vibrációs osztályozógép 5-8. kihordó szalagok 9. megemelt vágány 2 3 Kaparószalag elhelyezése Műveletek: indítószint elkészítése (ágyazat kiszedés) vágány kiemelése, a kaparólánc átfűzése a keresztaljak alatt az ágyazati anyag felszedése, és osztályozása (vibrációs rostával) a megfelelő méretű zúzottkő visszajuttatása a pályára a szennyeződés és az aprózódott szemcsék továbbítása a kiszállító vagonba További műveletek (az ábrán nem szerepel): a hiányzó anyag pótlása, majd vágányszabályzás 9

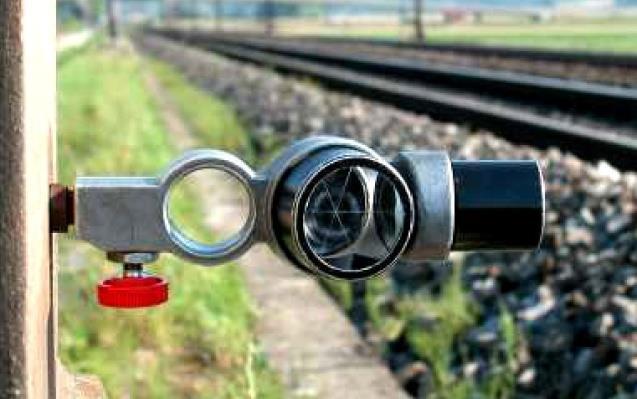

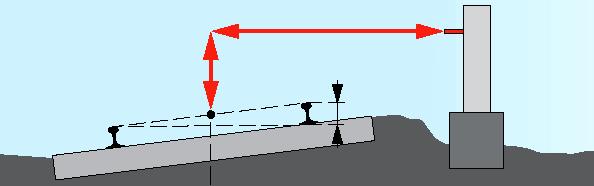

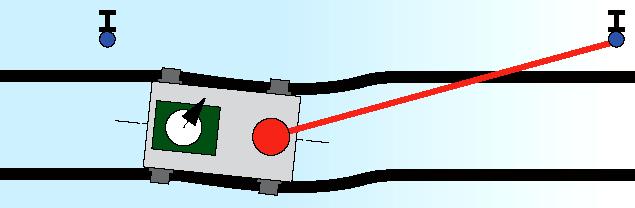

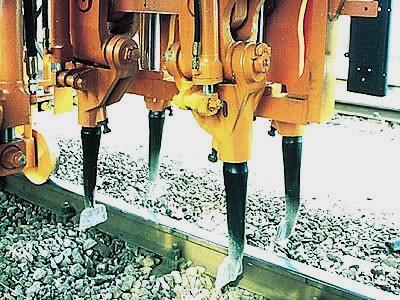

17 Szintező-aláverő (vágányszabályzó) szerelvény 1. Szintérzékelő vezetőkereke 2. vágányemelő 3. aláverő egység 4. tömörítőlap (ágyazatszélhez) Vágány-geometria mérése P pont P i-1 P i y x z P i - viszonyítási pontok x P i y z y z P i Aláverő fejek

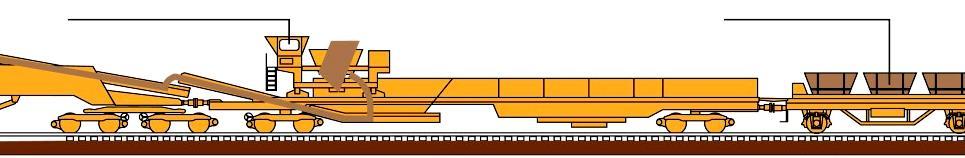

18 Ágyazat felújító-újrahasznosító géplánc Felszedett alapréteg tároló Aprítógép (régi ágyazat) Fémleválasztó (folytatás) Ágyazatfelszedő Egyengető-egység Geotextil Simító egység Tömörítő egység Keverőgép (folytatás) Portáldaru (konténer adagoláshoz) Haladási irány Konténer (új, javító anyag) Rész-egységek: következő dia

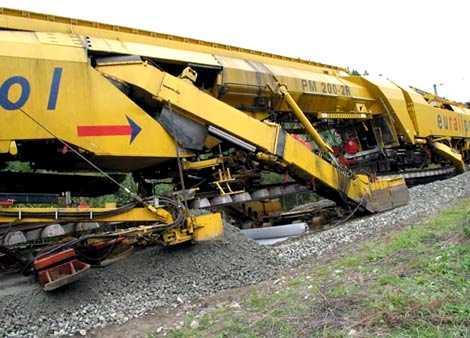

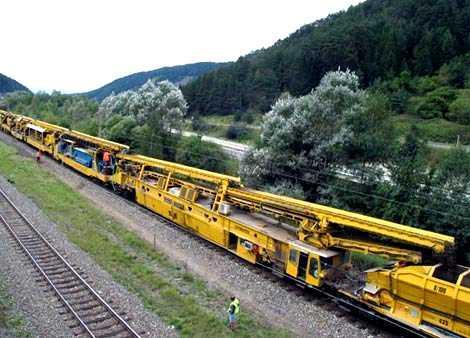

19 Ágyazat és alapréteg felújító szerelvény és részei A felújító szerelvény Régi ágyazat felszedése A felszedett zúzalék aprítása A felújított alapréteg (beton) tömörítése

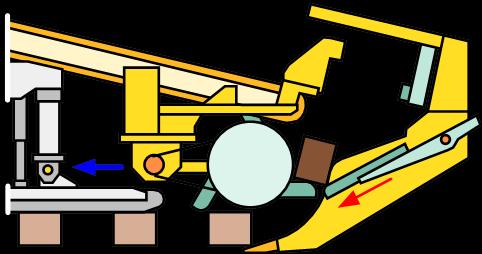

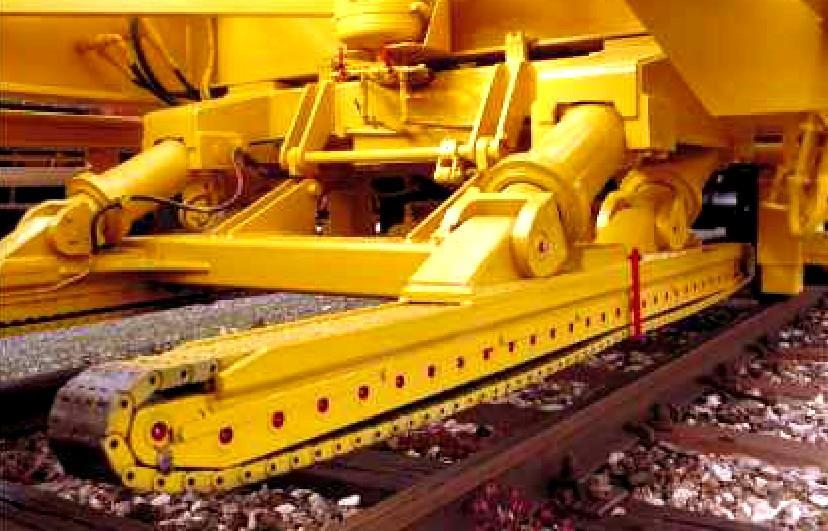

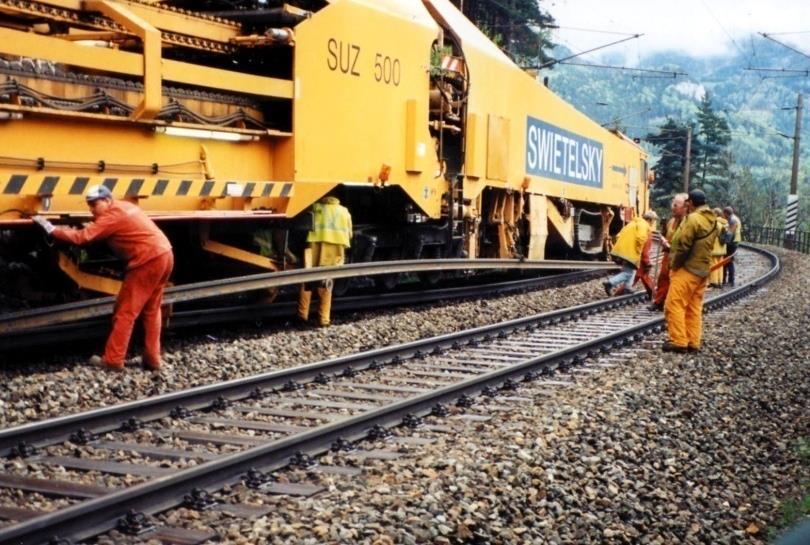

20 Vágánycserélő szerelvény Régi keresztaljak felszedése Vasúti járómű Régi keresztalj Régi sín Új keresztalj Új sín Lánctalpas járómű Új keresztaljak lerakása Lánctalpas járómű Felemelt, és kihajlított sín
