1 Sín diagnosztika SDS Sín Diagnosztikai Szerelvény

2 Az SDS sínvizsgáló mérőkocsi mérőkerete

3 SDS adatai: v max: 100 km/h, mérés közben 50 km/h R min = 150 m T.T.= 13,5 t

4 Sín profil mérés Tecnogamma berendezésével Sín típusok: UIC 60, UIC 54, MÁV 48.3 és 48.5 Sín osztályozás A kiegyenlített magassági kopás alapján osztályoz a D fejezettel összhangban. Összefoglaló jelentések készítése Egyedi profilok megjelenítése: Új sínprofil, összehasonlító sínprofil, mért sínprofil Új síntípus importálása + pénzért Kiértékelés - sebességi osztályba sorolási grafikon - mérési adatok táblázatban - kiegyenlített magasság kopás mérési diagram - belső oldalkopás mérési diagram - magassági kopás mérési diagram - síntípus diagram

Összefoglaló jelentések készítése Egyedi profilok megjelenítése: Új sínprofil, összehasonlító sínprofil, mért sínprofil Új síntípus

5 hullámos sínkopás mérő berendezés az SDS-en (WaveScan 50): A hullámos sínkopás a sínfej futófelületén értendő. A sínfej felett érzékelő fejek haladnak. Hullámos kopás mérésnél a futófelület és a mérőfej közötti távolságot mérjük. Meghatározhatók: a rövid, közép és hosszúhullámú hibák, és a lokális hibák (hegesztés, kiköszörülés, kitörés) A mérési jelet három sávra bontják a D. 54. Utasítás 51. táblázata szerint a jobboldali: rövid hullám: mm mm közép hullám: mm mm hosszú hullám: mm mm jellemző az adott hullámhosszon a maximális amplitúdó

Meghatározhatók: a rövid, közép és hosszúhullámú hibák, és a lokális hibák (hegesztés, kiköszörülés, kitörés) A mérési jelet három sávra bontják a D.

6 A sínen mért, illetve a számított jellemzők - Sínmagasság (mm) - Magassági kopás (mm) - Belső oldalkopás (mm) - Külső oldalkopás (mm) - Felső belső oldalkopás ( mm) - Kiegyenlített magassági kopás (mm) - Belső legyűrődés (mm) - Külső legyűrődés (mm) - Nyomtávolság (mm) - Síndőlés (f'ok) - Belső oldalkopás szöge (fok) - Fejkeresztmetszet (mm 2 ) - Fejveszteség (mm 2 ) - Maradó sínfej keresztmetszet (mm 2 ) - Síntípus (kg) - Osztályozás

Külső oldalkopás (mm) - Felső belső oldalkopás ( mm) - Kiegyenlített magassági kopás (mm) - Belső legyűrődés

7 SDS-el: 1995-től, új sínprofilmérő év végétől Tecnogamma Sínszálanként 3 projektor, és 3 kamera Kopások meghatározása: jelenleg az oldal és magassági kopás értékeiből képzett kiegyenlített sínkopást használjuk, ehhez vannak határértékeink a sínrendszer és sebesség függvényében. Lépcsős síngazdálkodás: a nagyobb sebességre már nem alkalmas kopott sínek, kisebb sebességre beépíthetők. Eredmények kiértékelése 3 féleképpen: a) minden sínprofil keresztmetszet kirajzoltatható, kinyomtatható b)mért jellemzők hossz-szelvényben c) mért jellemzők táblázatban

kiegyenlített sínkopást használjuk, ehhez vannak határértékeink a sínrendszer és sebesség függvényében.

8 MÁV KFV Kft. Sínprofil mérőrendszer Statisztikai Feldolgozás Kiegyenlített Magassági kopás K kiegy K = + K K mag α old = K old + old _ belső K old _ külső Kkiegy = kiegyenlített magassági kopás Kmag = mért magassági kopás Síntípus α value UIC UIC MAV 48.3, MÁV Kold_belső = sínfej belső vezetési felületén mért oldalkopás Kold_külső = sínfej külső felületén mért oldalkopás Kold = sínfej összes oldalkopása α= síntípusra jellemző kontans

+ old _ belső K old _ külső Kkiegy = kiegyenlített magassági kopás Kmag = mért magassági kopás Síntípus α value

9 MÁV KFV Kft. Sínprofil mérőrendszer Sínprofilok a sínprofil megjelenítő programban

10 MÁV KFV Kft. Sínprofil mérőrendszer Mérőfejek elhelyezése

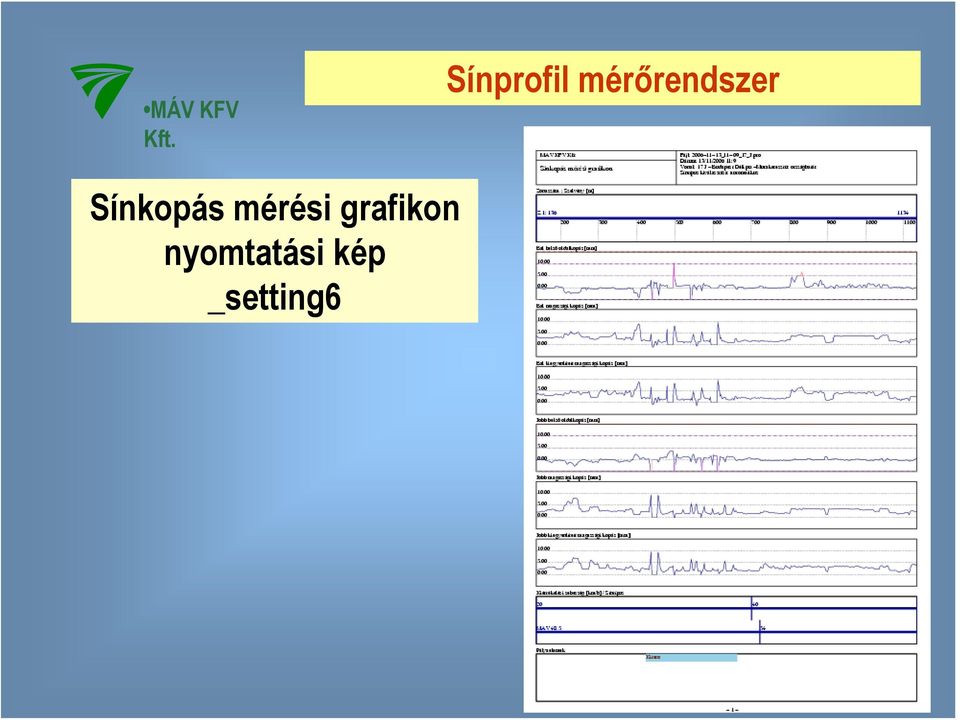

11 MÁV KFV Kft. Sínprofil mérőrendszer Sínkopás mérési grafikon nyomtatási kép _setting6

12 RailScan Ferromágneses (mágnesezhető) anyagok átmágnesezésekor nagyfrekvenciás elektromágneses és akusztikus válaszjel keletkezik, ezt nevezik Barkhausen zajnak. Nagysága függ az anyag szerkezetétől és feszültség állapotától. A zaj nagysága és a vizsgált anyag feszültség állapota közötti összefüggést próbatesten, kalibráló méréssel kell meghatározni. Ez teszi lehetővé a feszültség változás észlelését. A zaj és feszültség közötti összefüggést minden anyagfajtára és síntípusra kalibrációs méréssel kell meghatározni. Két mérés sorozatot kell végezni, legalább 7 C fokkal eltérő sínhőmérsékleten.

A zaj nagysága és a vizsgált anyag feszültség állapota közötti összefüggést próbatesten, kalibráló méréssel kell meghatározni.

13 RailScan mérést tanulják a horvátok

14 RailScan Grontmij Sín feszültség tesztelő

15 MÁV gépi ultrahangos technikája már 11 éves, és műszakilag elavult. A korszerű vontató járművek új fajta sínhibákat okoznak a vasúti pályában Technikai fejlődés jobb és pontosabb vizsgálati megoldásokat nyújt napjainkban

16 Ultrahangos méréstechnika fejlesztése

17 A használt csatornák száma : 20, sínszálanként 10 (A régin sínszálanként 5) Besugárzási irányok: előre-hátra, 35 -ra oldalra 2.4 Előre-hátra előre hátra Sínszálanként 2 db előre hátra

18 Video rendszer a mérőforgóvázon Videó figyelő rendszer, mely a sínszálról folyamatos felvételt készít és 700 mm szakaszonként eltárolja.

19 Vizsgálati sebesség: 60 km/h A jelenlegi 50 km/h A rendszerben három ultrahangos eljárás került alkalmazásra: Visszhang- impulzus módszer, amely a közvetlenül sínhibákról visszavert jelek vételén alapszik. Tükör módszer, amely osztott jeladók alkalmazásán alapul, a sínhiba besugárzása a szondázó jelnek a sín oldalfelületéről (tükröző felületéről) történő visszaverődése után történik meg, Tükör árnyék módszer, amely a hátfalról visszavert jel gyengülésének hatásán alapul, a jelgyengülés a talpjel terjedési útjába kerülő és azt leárnyékoló sínhiba miatt következik be. Az ultrahang hullámok kibocsátásának módja: impulzusos Vizsgálati módszer: impulzus visszhang A kiértékelésnél, segítséget nyújt a rendszer a vizsgált szakaszról készült kép megjelenítésével, illetve még újdonság a B scan kép mellett a A kép is megjeleníthető a kiértékelés során. Az ultrahangos rendszer az elmúlt évben egy tesztkocsiba került beépítésre, és a évben a rendszer tesztelésére kerül sor. Az új ultrahangos mérőberendezés év végén került beépítésre a MÁV síndiagnosztikai mérővonatába.

Tükör módszer, amely osztott jeladók alkalmazásán alapul, a sínhiba besugárzása a szondázó jelnek a sín oldalfelületéről (tükröző felületéről) történő visszaverődése után történik meg, Tükör árnyék

20 Sín egyenességmérő készülék (SEC RCP) A korábbi Straight Edge Compact (SEC) készülékekhez hasonlóan vasúti sínhegesztések egyenességének mérésére alkalmas kézi készülék. A korábbi SEC készülékekhez képest jelentős külső és belső változásokon esett át az új SEC RCP. Maga a műszer test esztétikusabb és ergonomikusabb lett illetve a kézi számítógép PDA-ra cserélődött. Ebből kifolyólag a mérő szoftver látványosabb és jobban felhasználóbarát lett. A felhasználó szabadon választhat a PDA típusok között amennyiben a PDA GPS vevőként is funkcionál, akkor lehetőség van a mérési eredmények mellé letárolni a GPS koordinátákat. Az adatok PC-re történő továbbítása is jelentősen gyorsabb lett, mivel lehetőség van a PDA-ról SD kártya segítségével hordozni az adatokat. Az új SEC RCP mérési paraméterei (pontossága, mérési pontok száma, stb.) nem változtak.

Ebből kifolyólag a mérő szoftver látványosabb és jobban felhasználóbarát lett.

21 Új sín-egyenességmérő készülék (SEC RCP)

22 Hosszú bázisú, két csatornás egyenességmérő (LSED) LONG STRAIGHT-EDGE DUAL Különböző szerkezetek geometriájának ellenőrzésére lett kifejlesztve a LONG STRAIGHT-EDGE DUAL nevű hosszú bázisú kétcsatornás egyenességmérő. A hosszú bázisú egyenességmérő rendszer elemei: lézer egység, az XY elmozdulást feldolgozó LSED készülék, PSION kézi számítógép.

23 A műszer követi a sín futó- és vezetőfelületének egyenetlenségeit miközben a mérési bázist adó lézerfény a készülék érzékelő ernyőjén elmozdul. Mérés során a mérőműszer és a PSION WORKABOUT kézi számítógép a rádiós illesztőn (BLUETOOTH) keresztül tartják kapcsolatot. A PSION kéziszámítógép a mérés után megválasztható nagyításban kirajzolja a futó- és vezetőfelület hullámosságát (egyenességét) és megadja a minimális és maximális értéket, valamint az abszolút hibát. A mérési adatok további feldolgozásra a rádiós illesztőn keresztül, vagy az RS232 soros porton más számítógépre átvihetők. A specifikált alkalmazási területre kialakított szoftver tartalmazza a mérési jegyzőkönyv készítéséhez és a mérési eredmények további feldolgozásához szükséges adatok beviteli és tárolási lehetőségét.

24 Lehetőség van különböző hosszúságú bázison végzett mérésekre 1-50m. A mérési hossz beállítása a PSION kéziszámítógépen lehetséges. A mérés pontosságát a műszer pontosságán kívül a vizsgált felület és a levegő hőmérsékletének különbsége befolyásolhatja (levegő vibrálás). A készülék a méréskor jellemző levegő vibrálást a jegyzőkönyvön feltünteti. A hosszabb bázisú mérések (15m felett) végzése csak akkor lehetséges, amikor a környezeti feltételek megfelelők. Az elérhető pontosság (dtmax= ±1 C a sín és a levegő közt, alagút mérés v. éjszakai mérés stb.) 3 m, vagy kevesebb: ± 0.1 mm; 10 m: ± 0.2 mm; 20 m: ± 0.3 mm; 30 m: max. ± 0.4 mm; 50 m: max. ± 0.6 mm.

25 Köszönöm a figyelmet Kérdések? Elérhetőség: daczil@mav.hu
