1 TrackScan ME 4.02 Vágánygeometria mérő készülék elektromechanikai érzékelőkkel és SRX geodéziai mérőrendszerrel 2009.

2 TrackScan ME 4.02 A TrackScan ME 4.02 vágánygeometria és kitérő mérő készülék egy könnyen kezelhető pályadiagnosztikai műszer, amely alkalmas vágányok nyomtávolságának, túlemelésének, síktorzulásának, irányának, süppedésének valamint a kitérők vezetési távolságának, nyomcsatornájának mérésére. A műszerre felhelyezett mérőprizmával, valamint a prizma bemérését végző mérőállomással alkalmas a készülék a vágánytengely pontos geodéziai felmérésére. A készülék alkalmas a kitérők folyamatos és a kezelő által meghatározott pontonkénti mérésére. A vágánytengely geodéziai bemérését a kezelő által előre meghatározott pontokban lehet elvégezni. A mérési helyek elérésekor a szoftver automatikusan jelez a pontnál, és a műszer megállítása után elvégezhető a mérés. Merev geometriai szerkezettel és a kézi mozgatásnak megfelelően kis tömeggel rendelkezik. A készülék egy számítógépes egységből, a mérővázból és cserélhető akkumulátorból, valamint a geodéziai méréshez szükséges mérőállomásból áll. A számítógépes egység magában foglalja a mérést vezérlő számítógépet. A számítógép egységen található egy RS 232-es soros port, valamint egy USB port, amelyekkel az asztali számítógépre áttölthetőek a mérési eredmények. A számítógép a hátoldalán található csatlakozón keresztül vezérli a mérést. A kültéri használathoz igazodva IP 54- nek megfelelő fólia billentyűzettel készült. A mérővázon találhatóak a mérőelektronikát tartalmazó elektronikaház a mérőegységek a tapintókarokkal, az útjeladóval ellátott kerék, a prizma tartóegység a felhelyezhető prizmával, a tolókar mérés közbeni mozgatáshoz, valamint a fogófülek a készülék kiemeléséhez. A mérőérzékelők oly módon lettek kialakítva, hogy a bármely kitérőn történő áthaladás a mérés szempontjából akadálytalan legyen. A mérés során a pálya jellemző méreteit, a nyomtávot, nyomcsatornát, a vezetési távolságot, ívsugarat és a süppedést a sínnel érintkező mérőgörgők mérik. A vágány 3-D koordinátarendszerben való bemérését az SRX1 robot mérőállomás végzi el, és Bluetooth rádiós kapcsolaton keresztül töltődik át a mérőszámítógépre. A mérőállomás vezérlését is a központi számítógép végzi. A mérőállomás motoros mozgatással rendelkezik, és automatikusan követi a műszervázra felszerelt prizmát. A 360º-os prizma biztosítja a folyamatos mérőállomás vezérlést. 2

3 1. ábra Mérő készülék áthaladása minimális nyomcsatorna és maximális vezetési távolság mérése közben Az irány mérése során az első nyomtávolságmérő görgő, valamint a hátsó keréknél lévő vezetőgörgő képezi a bázist, amelyhez képest egy tapintógörgő méri az irányt. A bázist biztosító két görgő egy külön rudazaton helyezkedik el, amely állandó erővel van nekiszorítva a sín vezetőfelületének. Az irány mérése a két sínszálon egyidejűleg történik. Süppedés mérése során a bázist a futókerekek biztosítják. A két kerék között a futófelület középvonalában elhelyezkedő mérőgörgő méri az aktuális süppedés értéket. A süppedés mérése a két sínszálon egyidejűleg történik. 2. ábra Hosszanti mérőváz az ívsugár és süppedésmérő egységgel. A mérőgörgők és a készülék vezetését, valamint a készülék akadálymentes továbbhaladását a megfelelően kialakított terelőlapok biztosítják. A terelőlapok korrózióállóak és védettek a mechanikai behatásokkal szemben. A túlemelés és síktorzulási értékeket a készülék a beépített szögmérő egységéből határozza meg. 3

4 A mérőkeret a sínhez képest elektromosan szigetelt, így a készülék a vasúti közlekedést nem zavarja. A forgalom alatt történő méréskor a készüléket a mérőember és a segítője biztonságosan ki tudja emelni. A készülék kialakítása biztosítja, hogy pályából kiemelt állapotban az érzékelők nem sérülnek; visszahelyezéskor könnyen, rövid idő alatt lehet mérési állapotba hozni. 3. ábra Mérőkészülék szállítási állapotban A geodéziai pontok felvétele során a mérőállomás a vágánytengelyen kívüli pontban helyezkedik el, és a prizma helyzetét méri be a mérés során. A mérőállomással egy beállási pontból méteres szakaszt lehet egyszerre bemérni, majd az áthelyezés után folytatható a mérés. A készülék áramellátása cserélhető akkumulátorról történik, egy töltéssel minimálisan 6 üzemórát biztosítva. 4. ábra A prizma a mérőállomáson keresztül A mérőszoftver (DOS-Turbo Pascal) vezérli a hardvert a mérés során, on-line, megjeleníti az eredményeket a képernyőn és belső memóriakártyára menti le az adatokat. 4

5 5. ábra Mérőprogram kezelő felülete a választható funkciókkal A szoftver felhasználó barát kialakítása lehetővé teszi, hogy az adattömbből kiválasztható a mérendő kitérő típusa, amellyel az előre beállított mérési pontok és tűrésértékek a méréshez rendelődnek, valamint a képernyőn grafikusan megjelenik a soronkövetkező nevezetes mérési pont. 6. ábra A mérőprogram adatmező felülete A mérés során folyamatosan méri a pálya jellemző adatait (folyamatos mérési pontok) és az útjelnek megfelelően tárolja, valamint a hagyományos kitérő mérési pontok (nevezetes mérési pontok) gombnyomással külön tárolásra kerülnek. A mérőprogram az előre beadott tűrésértékek figyelésével azonnal jelzést ad azok túllépésekor. A kitérők, és a vágányszakaszok mérésekor lehetőség van a pálya különböző pontjaihoz megjegyzéseket fűzni a gyalogbejárás szempontjainak megfelelően. 5

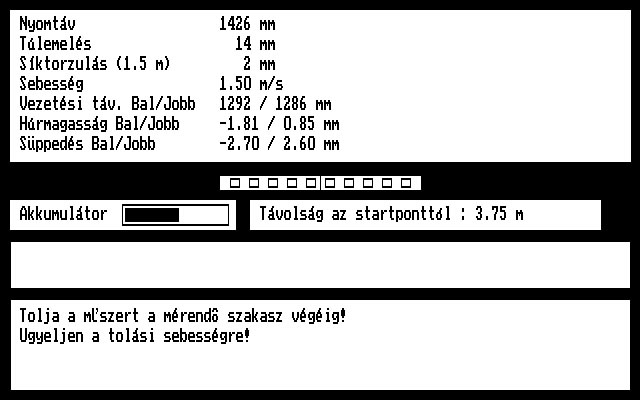

6 7. ábra A program mérés közbeni felülete A készülék pályából történő kiemelésekor a szoftver lehetőséget nyújt a mérés megszakítására, majd újbóli visszahelyezés után a mérés folytatására. A már lemért szakaszok mérési eredményei visszakereshetőek és grafikusan megjeleníthetőek. A kiértékelő szoftver (WINDOWS) lehetőséget ad a mérési eredmények rendezésére, összefűzésére. A korábbi mérési eredmények összehasonlíthatóak, időrendi áttekintés nyerhető a mérési eredményekről. Előre kitölthetőek a vizsgálni kívánt szakaszok adatai, amelyek áttölthetőek a mérőműszer számítógépére. Lehetővé teszi a mérési eredmények nyomtatását. A vizsgált pályaszakasz vagy kitérő folyamatos mérési eredményei grafikonon, a nevezetes pontok táblázatban kerülnek nyomtatásra. A kiértékelő program külön táblázatban adja meg a vizsgált szakasz állapotát befolyásoló kritikus pontokat, amelyek az előre beadott határértékeknél nagyobbak, vagy ahhoz közeliek. A kiértékelő szoftver lehetőséget biztosít arra, hogy a mérési eredményeket más szoftverek számára alkalmas formátumban is ki lehet exportálni. A geodéziai mérési eredményeket AUTOCAD szoftver számára elérhető DXF formátumban tárolja le, amelyben 3 D koordinátarendszerben ábrázolható a vágány geodéziai tengelye. 6

7 A készülék az alábbi jellemzők mérésére alkalmas Pályahossz Letöltés nélkül a műszeren tárolható mérési hossz minimálisan 100 km. Az útjeladó felbontása 25 cm. Nyomtáv A sínpár előírásoknak megfelelő távolságának mérésére mm tartományban jobb, mint 1 mm pontossággal. Nyomcsatorna Mérési tartomány mm-ig, pontosság jobb, mint 1 mm. Túlemelés A dőlésszög méréséből számítva ±190 mm tartományban, pontosság jobb mint 1 mm. Vezetési távolság Mérési tartomány mm-ig, pontosság jobb, mint 1 mm. Irány Mérés bázishossza 1350 mm, mérési tartomány ±2mm, a húrmagasság mérésének pontossága jobb, mint ±0.025 mm Süppedés Mérés bázishossza 1610 mm mérési tartomány ±2mm, pontossága jobb, mint ±0.01mm Síktorzulás A túlemelés értékéből tetszőleges bázishosszra számolva. Geodéziai pontok mérési pontossága Egy mérőállomással egyszerre bemérhető pályaszakasz hossza m. A pontok bemérési pontossága ± 0.5 mm. Mérési teljesítmény Egyvágányú pályában egy mérőállomással átlagosan 500 m/óra* Kétvágányú pályában egy mérőállomással átlagosan 750 m/óra* Egyvágányú pályában két mérőállomással átlagosan 650 m/óra* Kétvágányú pályában két mérőállomással átlagosan 1050 m/óra* *A mérési teljesítmény nagymértékben függ a mérési helyszín adottságaitól, a bemérés során a pontok sűrűségétől, az egy mérőállomásból belátható szakaszok hosszától. A közölt teljesítményadatok tájékoztató jellegűek. 7

8 Műszaki adatok Beépített számítógép GEODE GX1 PC, 300 MHz 64 MB RAM, 256 MB CF Disk, Képernyő Monochrom VGA LCD Display háttér-világításos Billentyűzet Fólia, vízállóság IP 54 Cserélhető akkumulátor csomag 1db 12V-7,2Ah, 1 db 12V-3 Ah Számítógép csatlakozók RS 232, USB 2.0 Üzemi hőmérséklet C Üzemidő 6 óra/akku. Tömeg 40 kg Méretek Szállítási állapot Mérési állapot 1720x450x500 mm 1720x1600x900 mm Maximális mérési sebesség 2.5 m/s folyamatos mérésnél, geodéziai mérésnél 1-2s/mérési pont Mérőállomás típusa Sokkia SRX Budapest, Borszék köz 13. Hungary Tel: / , Fax: 36 1 / merestechnika@metalelektro.hu 8
