RS Nagypontosságú-hengerköszörű gépek

Átírás

1 RS Nagypontosságú-hengerköszörű gépek

2 RS sorozat modul rendszerűen felépített nagypontosságú hengerköszörű gépek minden alkalmazási esetre 600 mm csúcstávolságtól 6000 mm csúcstávolságig

3 B tengely- és köszörűorsó- felszerelési lehetőségek B tengely forgatása: gyors és nagy ismétlési pontossággal. Különféle köszörűorsó felszerelési lehetőségek állnak rendelkezésre. síkköszörű korong jobbra Külső-köszörűkorong balra Síkköszörű korong balra Síkköszörű korong jobbra síkköszörű korong jobbra, Furatköszörű orsóval Furatköszörű orsóval Termelő gépek A sorozatgyártó gépeket, fel lehet szerelni automata robottal és gyártásközi mérés ellenőrzővel.

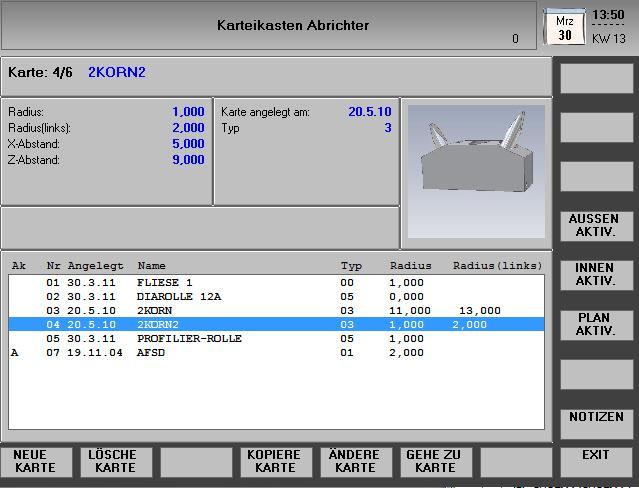

4 Vezérlés A vezérlés alapja az ezerszeresen bevált SINUMERIK 840 D. A saját fejlesztésű, magas szinten intuitív kezelőfelület lehetővé teszi minden geometria- és folyamat adat egyszerű bevitelét dialóg rendszerben. Egyedi daraboknál vagy sorozat-munkáknál minden géptengely komfortosan az elektromos kézikerékkel kezelhető. Kartotékrendszer Az adatok tetszőlegesen sok munkadarabhoz, 100 db. köszörűkoronghoz, valamint 40 db. szabályozóhoz egyszerűen és áttekinthetően vannak a kartotékrendszerben rendszerezve. Hengeresség hiba-korrekció A hengeresség hiba-korrekció minden szabályozható köszörűkoronghoz alkalmazható, pontosan programvezérelt. Korongszabályozás A korongszabályozás a munkadarab orsószekrényről vagy a szegnyeregről történik. Korongszabályozás után automatikusan kompenzál. Opcióként más szabályozók is választhatók, mint pl. gyémánt-formahenger vagy billenthetően integrálható. A vezérlésben különféle szabályozási stratégiák állnak rendelkezésre. Integrált CAD- Program segítségével a kontúrokat könnyű elkészíteni (Opció). Meglévő CAD adatokat importálni szintén lehetséges (Opció).

5 G+H modul rendszer 1. Válassza ki az alapgép: Csúcstávolságát Csúcsmagasságát A munkadarab súlyát 2. Válassza ki a szükséges Tartozékokat: Forgatható B tengely (kézi vagy fokozatmentesen automatikusan) Köszörűorsók számát és elrendezését (Külső orsó, furatköszörű, síkköszörű orsó) Pozícionáló (Z- hossz mérőtapintó) Érintés felismerés In-Prozess- mérésvezérlés (folyamat közbeni) Vezérelt C-tengely (nem kör alakú köszörüléshez) Hidrosztatikus szánvezetékek az X tengelyen (fogás-tengelyen) Forgatható korongszabályozó, v. gyémánt- formagörgő Szervo vezérelt szegnyereg nyomóerő programozással Adathálózathoz csatlakozás (adatok importálásához) Adatmentés Távkarbantartás 3. A gép kombinálható egységesített készülékekkel, mint: Univerzális papírszalag szűrő Levegőtisztító kompakt készülék A képen megjelölt tartozékokat és méreteket, az Ön kívánsága szerint állítjuk össze! Figyelem: A választék további tartozékokkal és készülékekkel bővíthető, a fenti kép nem teljes. Egyes kombinációk kölcsönösen kizárhatják egymást!

6 Gép típusa RS 600 C RS 1000 C RS 600 CU RS 1000 CU Csúcstávolság mm Csúcsmagasság mm (230) 180 (230) Köszörülési hossz mm Munkadarabsúly csúcsok között kg Munkadarabsúly fliegend kg Belastung beim Fliegend köszörülés Nm X-TENGELY = ZUSTELLBEWEGUNG Fogásvétel sebessége mm/perc 0, , , , Lineáris mérőrendszer, belső felbontás Z-TENGELY = TISCHBEWEGUNG mm 0,0005 0,0005 0,0005 0,0005 Asztalsebesség mm/perc 0, , , , C-TENGELY = MUNKADARAB SPINDELSTOCK Fordulatszám perc Hajtásteljesítmény kw 2,0 2,0 2,0 2,0 Felfogó kúp MK 4 / KK 5 MK 4 / KK 5 MK 5 / KK 5 MK 5 / KK 5 KÖSZÖRŰORSÓ Köszörűorsó motor teljesítménye kw 5,5 vízhűtéssel 5,5 vízhűtéssel 9 9 Köszörűkorongkerületi sebessége m/s 35 (50) 35 (50) 35 (50) 35 (50) Köszörűkorong, Standard mm 400x50x x50x x80x203,2 500x80x203,2 Köszörűkorong jobbra (Option) mm x40x x40x127 Furatköszörű orsó (Option) - - SZEGNYEREG Felfogó kúp MK 4 MK 4 MK 4 MK 4 Munkadarab-megfogás kézi kézi kézi (hidraulikus) kézi (hidraulikus)

7 RS 1500 CU RS 2000 CU RS 1500 CM-től RS 4000 CM-ig RS 1500 CP-től RS 6000 CP-ig RS 3000 CPA- RS 6000 CPA-ig (230) 180 (230) 230 (300) 230 (320) 400 (500) , , , , , ,0005 0,0005 0,0005 0,0005 0,0005 0, , , , , ,0 2,0 3,0 3,0 3,0 MK 5 / KK 5 MK 5 / KK 5 MK 5 / KK 5 MK 6 / KK 8 ME 80 / KK (50) 35 (50) 35 (50) 35 (50) 35 (50) 500x80x203,2 500x80x203,2 600x80x203,2 600x80x304,8 (750x80x304,8) 600x80x304,8 (750x80x304,8) 300x40x x40x x40x x40x x40x127 MK 4 MK 4 MK 4 MK 6 ME 80 kézi (hidraulikus) kézi (hidraulikus) hidraulikus Szervomotoros Szervomotoros ( ) különtartozék Műszaki változtatás jogát fenntartjuk

8 Köszörülési ciklusok - Köszörülési ciklusok széles választékban állnak rendelkezésre ciklus fűzhető össze egy munkadarab megmunkálásakor. X - Beszúró-köszörülés Z- Beszúró-köszörülés Z- Hossz-köszörülés Ferde beszúrás Multi -X- beszúrás Kontúr-köszörülés Ferde oszcilláció Pozícionáló ciklus nem kör alakú megmunkálás Sík köszörülés Z- héjköszörülés Kiegészítő funkciók Geibel & Hotz GmbH Postfach Homberg (Ohm) Frankfurter Straße Homberg (Ohm) Telefon Telefax info@gh-schleiftechnik.de Gép-Plus Kft. H-1103 Budapest Vasgyár u. 1. H-1676 Budapest Pf.: 91. Tel.: +36-(1) gepplus@gepplus.hu
