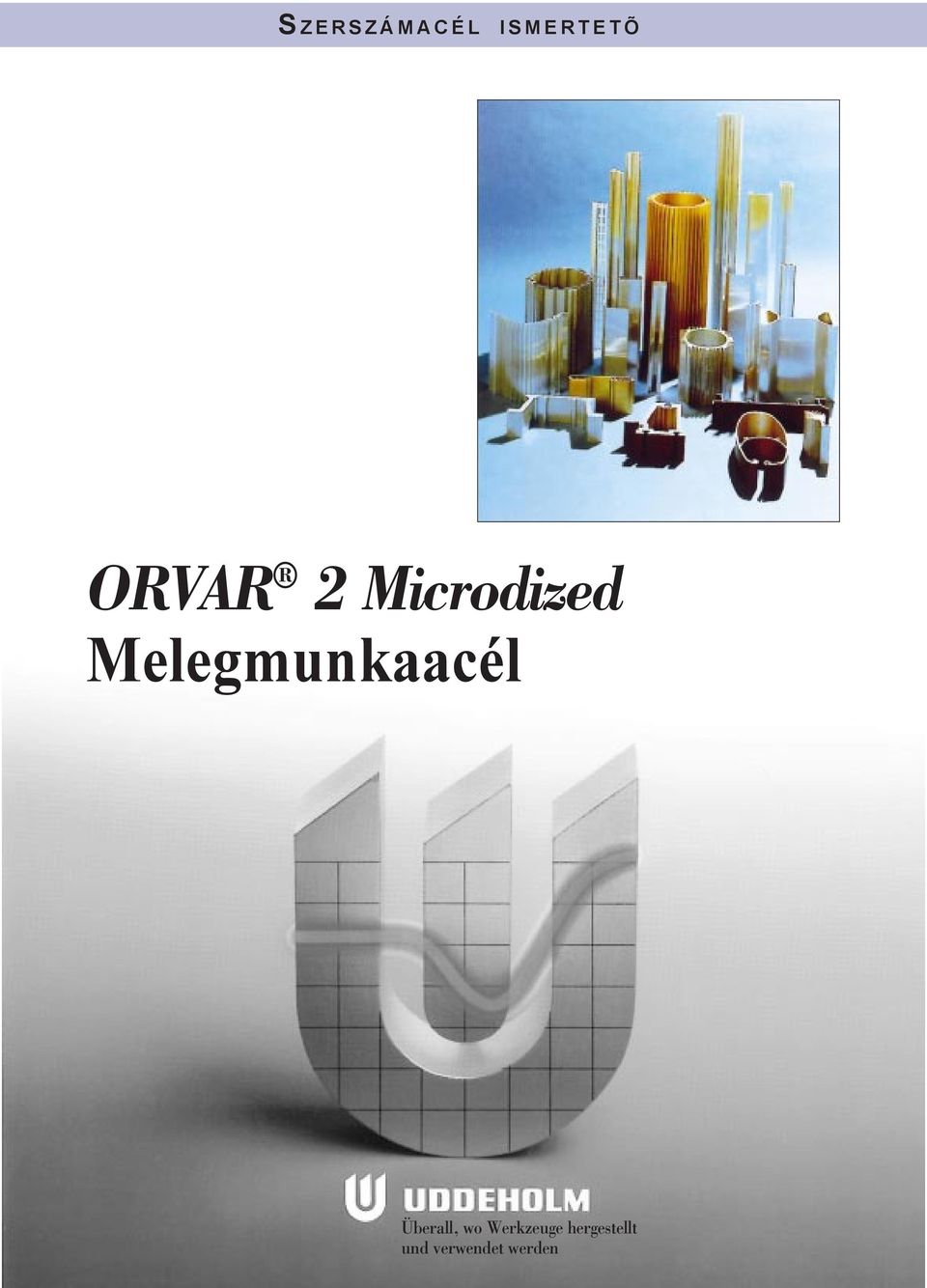

ORVAR 2 Microdized Melegmunkaacél

Átírás

1 SZERSZÁMACÉL ISMERTETÕ ORVAR 2 Melegmunkaacél Überall, wo Werkzeuge hergestellt und verwendet werden

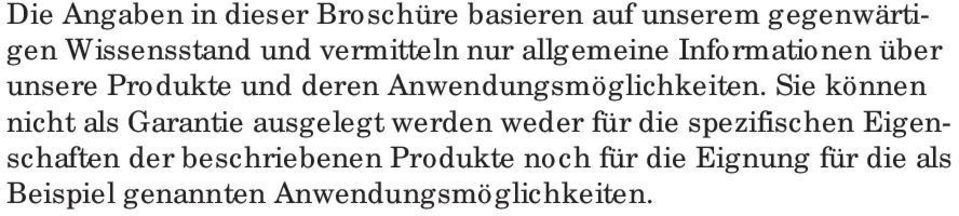

2 Die Angaben in dieser Broschüre basieren auf unserem gegenwärtigen Wissensstand und vermitteln nur allgemeine Informationen über unsere Produkte und deren Anwendungsmöglichkeiten. Sie können nicht als Garantie ausgelegt werden weder für die spezifischen Eigenschaften der beschriebenen Produkte noch für die Eignung für die als Beispiel genannten Anwendungsmöglichkeiten. 2

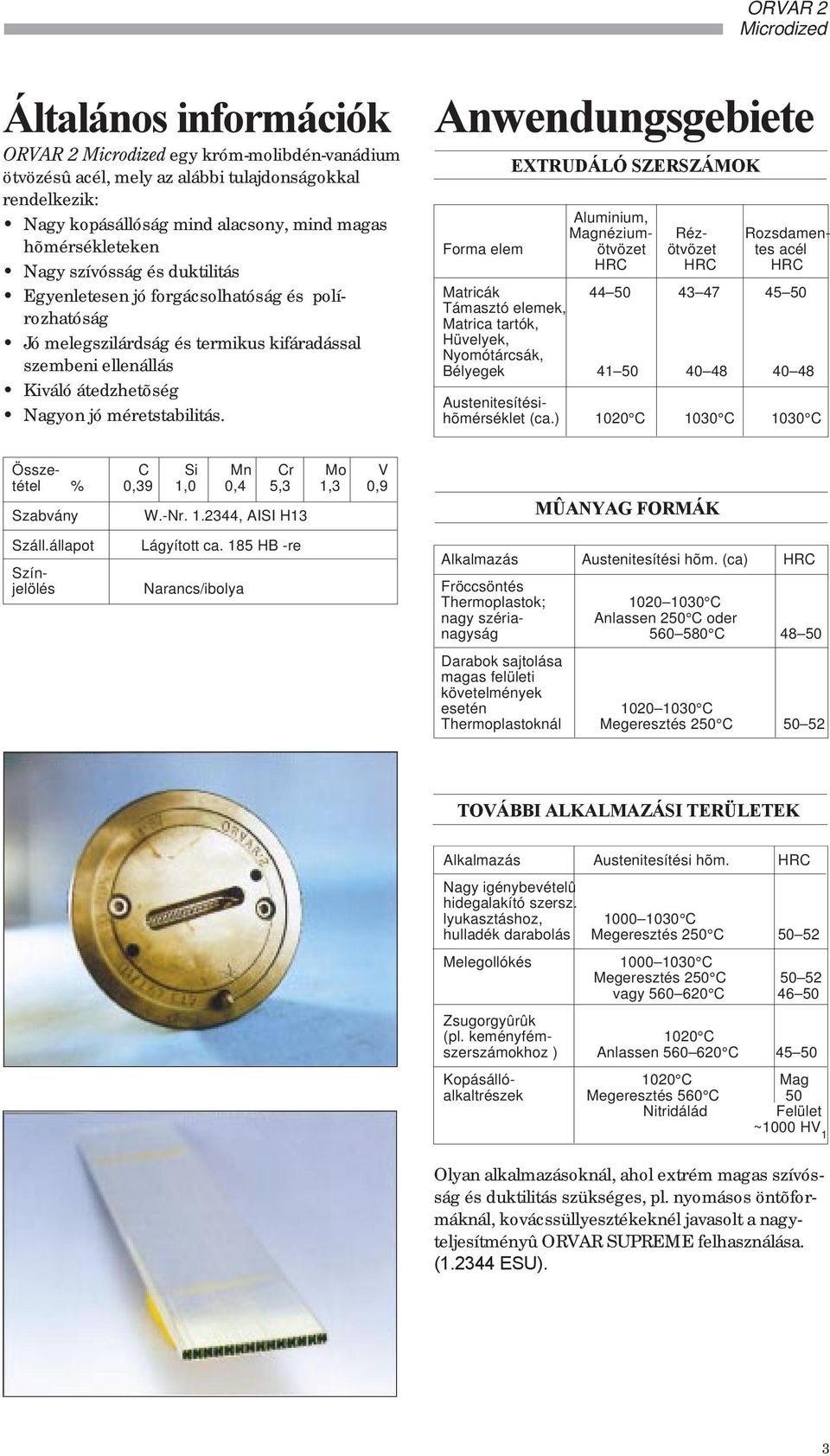

3 Általános információk ORVAR 2 egy króm-molibdén-vanádium ötvözésû acél, mely az alábbi tulajdonságokkal rendelkezik: Nagy kopásállóság mind alacsony, mind magas hõmérsékleteken Nagy szívósság és duktilitás Egyenletesen jó forgácsolhatóság és polírozhatóság Jó melegszilárdság és termikus kifáradással szembeni ellenállás Kiváló átedzhetõség Nagyon jó méretstabilitás. Anwendungsgebiete EXTRUDÁLÓ SZERSZÁMOK Aluminium, Magnézium- Réz- Rozsdamen- Forma elem ötvözet ötvözet tes acél HRC HRC HRC Matricák Támasztó elemek, Matrica tartók, Hüvelyek, Nyomótárcsák, Bélyegek Austenitesítésihõmérséklet (ca.) 12 C 13 C 13 C Össze- C Si Mn Cr Mo V tétel %,39 1,,4 5,3 1,3,9 Szabvány W.-Nr , AISI H13 MÛANYAG FORMÁK Száll.állapot Színjelölés Lágyított ca. 185 HB -re Narancs/ibolya Alkalmazás Austenitesítési hõm. (ca) HRC Fröccsöntés Thermoplastok; C nagy széria- Anlassen 25 C oder nagyság C 48 5 Darabok sajtolása magas felületi követelmények esetén C Thermoplastoknál Megeresztés 25 C 5 52 TOVÁBBI ALKALMAZÁSI TERÜLETEK Alkalmazás Austenitesítési hõm. HRC Nagy igénybevételû hidegalakító szersz. lyukasztáshoz, 1 13 C hulladék darabolás Megeresztés 25 C 5 52 Melegollókés 1 13 C Megeresztés 25 C 5 52 vagy C 46 5 Zsugorgyûrûk (pl. keményfém- 12 C szerszámokhoz ) Anlassen C 45 5 Kopásálló- 12 C Mag alkaltrészek Megeresztés 56 C 5 Nitridálád Felület ~1 HV 1 Olyan alkalmazásoknál, ahol extrém magas szívósság és duktilitás szükséges, pl. nyomásos öntõformáknál, kovácssüllyesztékeknél javasolt a nagyteljesítményû ORVAR SUPREME felhasználása. ( ESU). 3

4 Tulajdonságok FIZIKAI TULAJDONSÁGOK Edzve és megeresztve 45 HRC-re. Értékek szobahõmérsékleten és magasabb hõmérsékleteken. Temperatur 2 C 4 C 6 C Dichte kg/m Elastizitätsmodul N/mm Wärmeausdehnungskoeffizient pro C von 2 C 12,6 x ,2 x 1-6 Wärmeleitfähigkeit W/m C 29 3 MECHANIKAI TULAJDONSÁGOK Átlagos szakító szilárdsági értékek szobahõmérsékleten mérve. Keménység 52 HRC 45 HRC Szakító szilárdság, Rm N/mm kp/mm Folyáshatár, Rp,2 N/mm kp/mm Hõkezelés LÁGYÍTÁS Az acélt oxidációtól védve 85 C-ra hevíteni. Ezután kemencében ca. 1 C/óra sebességgel 65 C-ig hûteni, majd tovább szabad levegõn szobahõmérsékletre hûteni. FESZÜLTSÉGMENTESÍTÉS Nagyoló megmunkálás után a szerszámot 65 C-ra hevíteni, ezen a hõmérsékleten 2 órát hõntartani. Lassan 5 C-ig, majd szabad levegõn szobahõmérsékletre hûteni. EDZÉS Elõmelegítési hõmérséklet: Ausztenitesítési hõmérséklet: C, általában 12 C. Hõmérséklet Hõntartás* Alapkeménység C Perc HRC ± ±3 * Hõntartás = Az az idõtartam az edzési hõmérsékleten melyet a magban az edzési hõmérséklet elérésétõl számítunk. Az edzés során a szerszámot az oxidációtól és a dekarbonizációtól védeni kell. Melegszilárdság ksi N/mm R m 12 1 Rp, Ausztenitesítési hõm. 12 C Megeresztési hõm. 61 C HÛTÕKÖZEG Mozgó levegõ/levegõ Vákumkemence gáztúlnyomással Melegfürdõ (Só vagy fluidágy) 2 C-on vagy C-on, 1 1 percig, végül hûtés levegõn Meleg olaj. 2 % 1 Z 5 A C Vizsgálati hõmérséklet Rúdsajtoló matrica ORVAR 2 acélból aluminiumprofil sajtolásához. 4

5 Megjegyzés: A hûtési folyamatot meg kell szakítani 5 7 C-on és a szerszámot azonnal meg kell ereszteni. MEGERESZTÉS A megeresztési hõmérséklet a kívánt keménység alapján a megeresztési diagramból vehetõ ki. Kétszer kell megereszteni, közbensõ szobahõmérsékletre történõ hûtéssel. A legalacsonyabb megeresztési hõmérséklet 18 C. A legkisebb hõntartási idõ 2 óra. A megeresztési ridegség miatt a C közötti tartományt kerülni kell. Megeresztési diagram Keménység, HRC Ausztenitesítésihõmérséklet 12 C A megeresztés idõtartamának hatása a keménységre Keménység, HRC Szívósság ütõmunka KU Joule 3 1 1,5 2,5 4 6, Megeresztési idõ órában Maradék ausztenit % Maradék ausztenit 12 C C Megeresztési hõmérséklet (2 + 2 óra) A megeresztést kerülni kell a megeresztési rideg ség miatt a C tartományban. Ausztenitesítésihõmérséklet 12 C 5 C 55 C 6 C 4 2 MÉRETVÁLTOZÁSOK AZ EDZÉS SORÁN Próbalap: 1 x 1 x 25 mm Széles. Hossz Vast. Hûtõközeg % % % Olaj, 1 C min.,8,6, max.,15,16 +,3 Levegõ 12 C min.,2,5 max. +,3 +,2 +,5 Vákum/Inertgáz min. +,1,2 +,8 12 C -on max. +,2,4 +,12 Méretváltozás % +,12 +,8 +,4,4,8,12 MÉRETVÁLTOZÁSOK A MEGERESZTÉS SORÁN C F Megeresztési hõmérséklet (1 + 1 óra) Megjegyzés: A méretváltozások edzés és megeresztés során összeadandók. NITRDÁLÁS A nitridálás során egy kemény felületi réteg keletkezik, amely nagyon kopásálló. A nitridált kéreg azonban rideg és felszakadhat illetve leválhat, ha ütésszerû terhelésnek vagy hirtelen hõmérsékletváltozásnak van kitéve. Minél vastagabb a réteg, annál nagyobb a kockázat. Nitridálás elõtt a szerszámot edzeni kell, majd megereszteni olyan hõmérsékleten megereszteni, amely legalább 5 C-al magasabb a nitridálási hõmérsékletnél. Az ammóniában 51 C-on végzett, vagy az ionnitridálás 75 % Hidrogén/25 % Nitrogén gázkeverékben 48 C-on kb. azonos felületi keménységet eredményez, ami ~11 HV,2. Általában az ionnitridálást elõnyben részesítik, mert a N-potenciált pontosabban be lehet állítani; ezáltal elkerülhetõ az ún. fehér réteg kialakulása. Ez a fehér réteg különösen melegalakító szerszámok esetében nem kívánatos. Egy gondosan elvégzett gáznitridálás azonban jó eredményeket hozhat. Az ORVAR 2 azonban speciális sófürdõben vagy gázban nitrokarburálható is. Ezáltal a felületi keménység elérheti a 9 1 HV,2 értéket. 5

6 NITRIDÁLÁSI MÉLYSÉG Eljárás Idõ, óra Nitridkéreg, mm Gáznitrdálás 1,12 51 C-on 3,2 Plazmanitridálás 1,12 48 C-on 3,18 Nitrokarburálás Gáz 58 C -on 2,5,11 Sófürdõ 58 C -on 1,6 Egy >,3 mm kéregvastagság melegalakító szerszámok esetében nem ajánlott. ORVAR 2 lágyított állapotban is nitridálható. A keménység és az elérhetõ kéregvastagság ebben az esetben valamivel kisebb. Ajánlott forgácsolási adatok Az alábbi forgácsolási adatok irányértékek, a a mindenkori helyi adottságokat figyelembe kell venni. ESZTERGÁLÁS Esztergálás Esztergálás Keményfémmel gyors- Forgácsolási acéllal parameterek Nagyolás Simítás Simítás Vágósebesség (v c ) m/min Elõtolás (f) mm/u,3,6,3,3 Fogás (a p ) mm Megmunkálásicsoport ISO P2 P3 P1 bevonatos bevonatos keményfém keményfém vagy Cermet FÚRÁS Spirálfúró gyorsacélból Fúró átmérõ Ø Vágósebesség (v c ) Elõtolás (f) mm mm mm/f 5 17*,8, *,2, *,3, *,35,4 * Bevonatos gyorsacél fúró esetén v c ~24 m/min. Keményfém fúró Fúró típusa Hûtõcsatornás fúró Forgácsolási Váltólapkás- Tömör- keményfémparameterek fúró keményfém éllel 1) Vágósebesség (v c ) m/min Elõtolás (f) mm/u,3,1 2),1,25 2),15,25 2) 1) Fúró hûtõcsatornával és beforrasztott keményfém lapkával. 2) Függ a fúróátmérõtõl. MARÁS Sík- és sarokmarás Marás Marás Keményfémmel gyors- Forgácsolási- acéllal parameterek Nagyolás Simítás Simítás Vágósebesség (v c ) m/min Elõtolás (f z ) mm/fog,2,4,1,2,1 Fogás (a p ) mm Megmunkálásicsoport ISO P2 P4 P1 P2 bevonatos bevonatos keményfém keményfém vagy Cermet Szármarás Maró típusa Maró Forgácsolási Tömör ke- váltólapkával gyorsacélból paraméterek ményfém Vágósebesség (v c ) m/min ) Elõtolás (f z ) mm/ fog,3,2 2),8,2 2),5,35 2) Megmunkálási csoport ISO K1, P4 P2, P3 1) Bevonatos szármaróra gyorsacélból v c ~45 m/min. 2) Függ a radiális fogásmélységtõl és a maró átmérõjétõl. 6

7 KÖSZÖRÜLÉS Általános ajánlások a köszörû korongokra a táblázatban találhatók. További információkat az Uddeholm Szerszámacélok köszörülése" címû kiadványa tartalmaz. Javasolt köszörû korongok Köszörülési eljárás lágyított edzett Síkköszörülés A 46 HV A 46 GV Síkköszörülés (Szegmens) A 24 GV A 36 GV Palást köszörülés A 46 LV A 6 JV Furatköszörülés A 46 JV A 6 IV Profilköszörülés A 1 LV A 12 JV Szikraforgácsoló megmunkálás Ha az acél edzett megeresztett állapotban szikraforgácsolásra kerül, a szerszámot a végén kb. 25 C -al az utolsó megeresztési hõmérséklet alatt ismételten meg kell ereszteni. Hegesztés A szerszámacélok hegesztése akkor oldható meg sikeresen, ha azt rendkívül gondosan végzik (Magas hõmérséklet, a hegesztési varrat elõkészítése, a megfelelõ hozaganyag és hegesztési technológia megválasztása). Kézi- Hegesztõ eljárás WIG ívhegesztés Keménykrómozás Keménykrómozás után szükséges a szerszámot 18 C-on 4 órán át megereszteni, hogy a hidrogén ridegség kockázatát elkerüljük. Fotomaratás Az ORVAR 2 különösen alkalmas a fotomaratásra. A homogenitás és az alacsony kéntartalma az ORVAR 2 szerszámacél garantálja a kívánt maratási mintázat egzakt reprodukálhatóságát. Polírozás Az ORVAR 2 jól polírozható edzett és megerezstett állapotban. Csiszolás után gyémántpasztával és alumíniumoxiddal polírozható. Tipikus mûveleti sorrend: 1. Durva csiszolás as szemcsemérettel. 2. Finomcsiszolás csiszolópapírral vagy -porral 4-8 -as szemcsnagyságig. 3. Polírozás15 µm-es gyémántpasztával, puha fával vagy mûanyaggal. 4. Polírozás 3 µm-es gyémántpasztával, puha fával vagy mûanyaggal. 5. Ha a követelmények a felületi minõséggel szemben különösen magasak, 1 µm-es gyémántpasztát és lágy (igen puha) polírozó anyagot kell alkalmazni. Munkahõmérséklet C C Hozaganyag QRO 9 QRO 9 TIG-WELD WELD Keménység hegesztés után 5 55 HRC 5 55 HRC Hõkezelés hegesztés után: Edzett állapot- Megeresztés 25 C-al az utolsó megban eresztési hõmérséklet alatt. Lágyított álla- Az acélt oxidációtól védeni és pot 85 C-on hõntartani. Ezután kemencében kb. 1 C/óra sebességgel 65 C-ig majd végül szabad levegõn szobahõmérsékletre hûteni. Részleteseb információk az Uddeholm Szerszámacélok hegesztése" címû kiadványában találhatók. 7
