Alakítás és hőkezelés hatása az acél szövetszerkezetére

Átírás

1 Alakítás és hőkezelés hatása az acél szövetszerkezetére

2 Újrakristályosodás Alacsony karbon tartalmú hidegen hengerelt acél szövetszerkezete (C=0,030 %, Mn=0,25%, S=0,035%, P=0,052%, q=60%) 660 C-on 2,5 perc megeresztett darab szövetszerkezete, Újrakristályosodás kezdete. N:500x

3 700 C-on 2,5 perc megeresztett darab szövetszerkezete, N:500x 660 C-on 1 órát megeresztett darab szövetszerkezete, az újrakristályosodás befejeződése. N:500x

4 Átalakulási diagram

5 Sorosság változása hőkezelés hatására Acél szövetszerkezete (C=0,23 %, Mn=0,80%, Si=0,10%, P=0,098%, S=0,049%) Hőkezelés: 860 C-on 20 percen megeresztett Widmannstatten soros szövet, N:50x

6 Hőkezelés 860 C-on 20 percen megeresztett, majd 142 /perc hűtés Widmannstatten soros szövet N:50x Hőkezelés 860 C-on 20 percen megeresztett, majd 8,7 /perc hűtés Widmannstatten soros szövet N:50x

7 Soros szövet hűtése C=0,224%, Si=0,0226%, Mn=1,498%, P=0,022%, Cr=0,33%, Mo=0,125%, Ni=0,37% S=0,020 % Hőkezelés: 800 C-on 30 perc és különféle módon hűtés

8 Soros szövet hűtése Hűtés: 0,1 C/perc Ferrit+Bénit N:500x Ferrit+Bénit N:5000x SEM kép

9 Hűtés: 0,2 C/perc Ferrit+Bénit+Martenzit N:500x Ferrit+Bénit+Martenzit N:5000x SEM kép

10 Hűtés: 1 C/perc Ferrit+Bénit+Martenzit+ Ausztenit N:500x Ferrit+Bénit+Martenzit+ Ausztenit N:5000x SEM kép

11 Hűtés: 3 C/perc Ferrit+Bénit+Martenzit N:500x Ferrit+Bénit+Martenzit N:5000x SEM kép

12 Kis C-tartalmú acél Acél szövetszerkezete (C=0,46 %, Mn=0,72%, Si=0,19%, P=0,028%, S=0,029%, Cu=0,09%,Ni=0,13%) Hőkezelés: 820 C-on 20 percen megeresztett, majd 10 /perc hűtés Ferrit+Perlit, N:500x

13 Hűtés: 3 C/perc Ferrit+Perlit N:500x

14

15

16

17 Mangántartalmú acél C=0,19 %, Mn=1,40 %, Si=0,19 %, P=0,020 %, S=0,021 % Hőkezelés: 900 C-on 30 perc és különféle módon hűtés Hűtés: 6 C/perc, Ferrit+Perlit, N:500x

18 Hűtés: 0,9 C/perc Ferrit+Perlit N:500x Hűtés: 1,45 C/perc Ferrit+Perlit N:500x

19 Hűtés: 3,14 C/perc Ferrit+Perlit+Bénit N:500x Hűtés: 4,35 C/perc Ferrit+Perlit+Bénit N:500x

20 Hűtés: 60 C/perc Martenzit+Bénit N:500x Martenzit+Bénit N:5000x SEM kép

21 Hűtés: 100 C/perc Martenzit+Bénit N:500x Martenzit+Bénit N:5000x SEM kép

22 Ferrit+Bainit N:500x Ferrit+Bainit N:1500x C=0,09 %, Mn=0,46 %, Si=0,40 %, S=0,012% P=0,010 %, Cr=2,30 %, Mo=0,84 % 930 C-on 30 perc hőntartás után 1,5 C/sec hűtés 600 C-ra, utána levegőn hűtve

23 Cr-Ni acél szövetszerkezete Ferrit+Bainit, N:500x (C=0,30 %, Mn=0,50 %, Si=0,35 %,, Cr=1,10 %, Ni=5,10%, Mo=0,25 %) Hőkezelés: 850 C-ról 0,006 C/sec hűtve

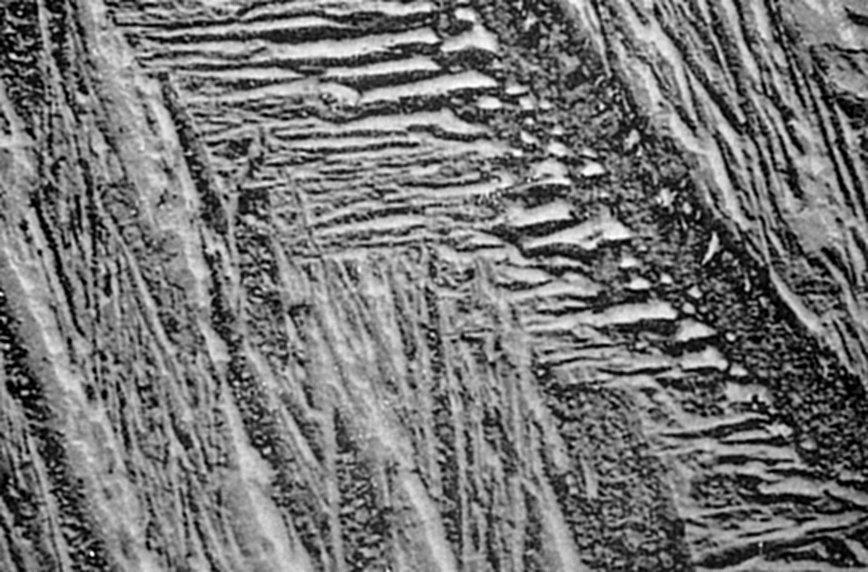

24 Felső Bainit Bainit N:500x Bainit N:1000x C=0,38%, Mn=0,78 %, Si=0,29 %, S=0,030 %, P=0,015 %, Cr=1,01 %, Mo=0,14 %) Hőkezelés: 985 C-on 30 perc/482 C30 perc hőntartás után víz hűtés

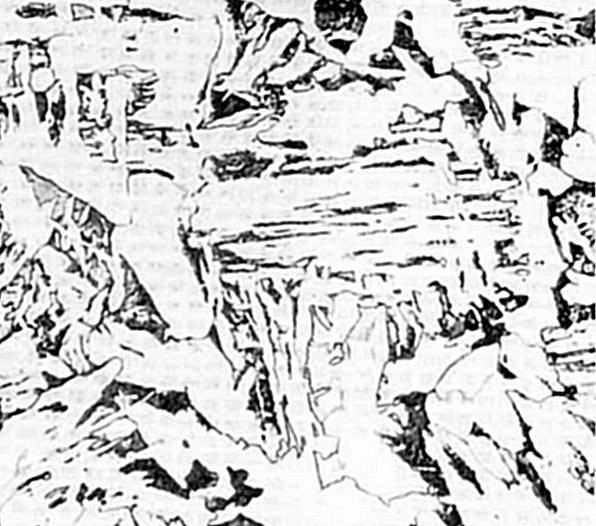

25 Bainit+Martenzit N:500x Bainit+Martenzit N:5000x SEM kép (C=0,19%, Mn=1,40 %, Si=0,19 %, S=0,021 %, P=0,020%, Al=0,016%) Hőkezelés: 850 C-on 30 perc hőntartás után 70 C/sec hűtés

26 Bainit N:1000x Bainit N:500x (C=0,87 %, Mn=0,44 %, Si=0,17 %, S=0,006 %, P=0,013 %, Cr=0,21 %, Ni=0,39 %) 985 C-on 35 perc/490 C sec hőntartás után 450 C-ról 12 sec víz hűtés

27 Bainit+Martenzit N:100x Bainit+Martenzit N:500x

28 Bainit+Martenzit N:1500x Bainit+Martenzit N:10000x SEM kép

29 Bainit+Martenzit N:500x Bainit+Martenzit N:1500x

30 Martenzit Cr-Ni acél szövetszerkezete (C=0,30 %, Mn=0,50 %, Si=0,35 %, Cr=1,10 %, Ni=5,10 %, Mo=0,25 %) Hőkezelés: 1100 C-on 4 óra hőntartás után levegőn hűtés Martenzit, N:500x

31 Nemesíthető acélok (C35, Ck35, En 5C, En 5K, En 8A) Hőkezelés 860 C-on 5 perc/65 sec hőntartás után hűtés 500 C-ra Ferrit+Perlit, N:1500x Hőkezelés 860 C-on 5 perc/30 sec hőntartás után hűtés 500 C-ra 50 % Ferrit+50 %Perlit, N:500x

32 Nemesíthető acélok Hőkezelés 860 C-on 5 perc/7sec hőntartás után hűtés 500 C-ra 35 %Ferrit+ 65 %Perlit, N:500x Hőkezelés 860 C-on 5 perc/2,2 sec hőntartás után hűtés 500 C-ra 7 %Ferrit+ 12 %Perlit+ 12%Bénit+ 69 % Martenzit, N:500x

33 Nemesíthető acélok (C35, Ck35, En 5C, En 5K, En 8A) Hőkezelés 880 C-on 5 perc/1080 sec hőntartás után hűtés 500 C-ra 50 %Ferrit+ 50 %Perlit, N:500x Hőkezelés 880 C-on 5 perc/75 sec hőntartás után hűtés 500 C-ra 30 %Ferrit+ 70 %Perlit, N:500x

34 Hőkezelés 880 C-on 5 perc/43 sec hőntartás után hűtés 500 C-ra 40 %Ferrit+ 60 %Perlit, N:500x Hőkezelés 880 C-on 5 perc/18 sec hőntartás után hűtés 500 C-ra 25 %Ferrit+ 75 %Perlit, N:500x

35 Nemesíthető acélok (25CrMo4) Hőkezelés 875 C-on 5 perc/7500 sec hőntartás után hűtés 500 C-ra Ferrit+ Perlit, N:200x

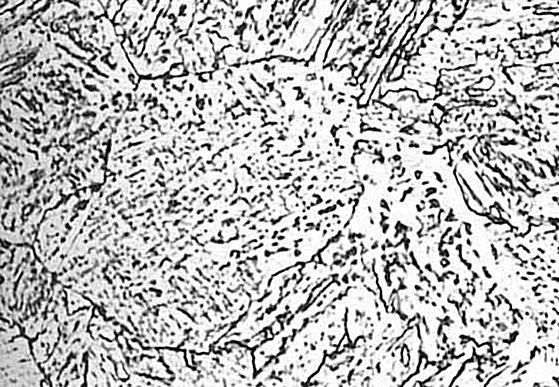

36 Hőkezelés 875 C-on 5 perc/430 C 500 sec hőntartás után víz hűtés Bénit+Ferrit, N:500x Hőkezelés 875 C-on 5 perc/732 C 920 sec hőntartás után víz hűtés Ferrit+ Martenzit, N:500x

37 Korrózióálló acélok (X 10 Cr 13, En 56 A)

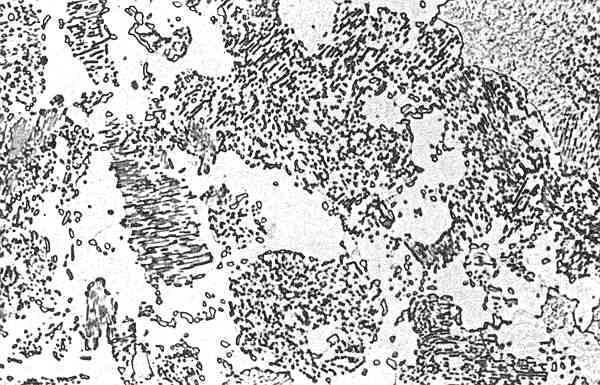

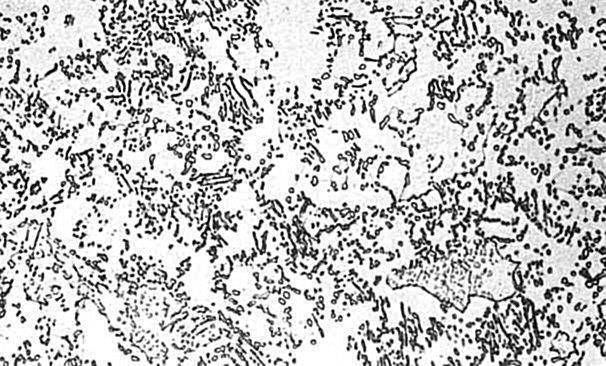

38 Korrózióálló acélok (X 5 CrNi 18 9, En 58 E) Öntött állapot Ausztenit+ Ferrit, N:200x Öntött állapot Ausztenit+ Ferrit, N:500x

39 Hengerelt állapot Ausztenit iker szemcsék N:500x

40 Korrózióálló acélok (X 10 Cr 13, En 56 A) Hőkezelés 780 C-on Ferrit+Karbid (Cr, Fe) 23 C 6, N:500x Hőkezelés 1000 C-on 20 perc hőntartás után víz hűtés Ferrit+ Martenzit, N:500x

41 Hidegalakító szerszámacélok hőkezelése

42 Melegalakító szerszámacélok hőkezelése

43 Melegalakító szerszámacélok hőkezelése

44 Szerszámacélok hőkezelése

45 Gyorsacélok hőkezelése

46 Szerszámacélok hőkezelése H6-5-2 gyorsacél X210Cr12 C81 Szerszámacélok megeresztési görbéi az ausztenitesítés hőmérsékletének függvényében

47 Gyorsacélok keménységváltozása Az ausztenitesítési hőmérséklet hatása

48 Szerszámacélok hőkezelése r

49 Szerszámacélok hőkezelése Szerszámacélok megeresztési görbéi az ausztenitesítés hőmérsékletének függvényében

50 Gyorsacélok szövetszerkezete H6-5-4 lágyított (melegen hengerelt) H olajban edzett

51 Gyorsacélok hőkezelése Az ausztenitesítési hőmérséklet hatása T auszt =1204 C H6-5-4 megeresztve 2x 552 C T auszt =1218 C

52 Gyorsacélok szövetszerkezete Karbid Martenzit Eutektikum Öntött tárcsa (d=75 mm, h=125 mm) Megeresztett martenzit Karbid Öntött tárcsa (d=75 mm, h=125 mm) auszenítesítés 1191 C (köztes hőntartás 899 C-on), sófürdőben hűtve 593 C-ig, levegő hűtés után 3x megeresztve 552 C-on

53 Gyorsacélok szövetszerkezete Melegen hengerelt Tauszt=1260 C+1xmegeres ztés 552 c Tauszt=1260 c + 2x megeresztés 552 c 100x
